Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 9 J x 20 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 53077*01
special wheels for passenger cars 9 J x 20 H2

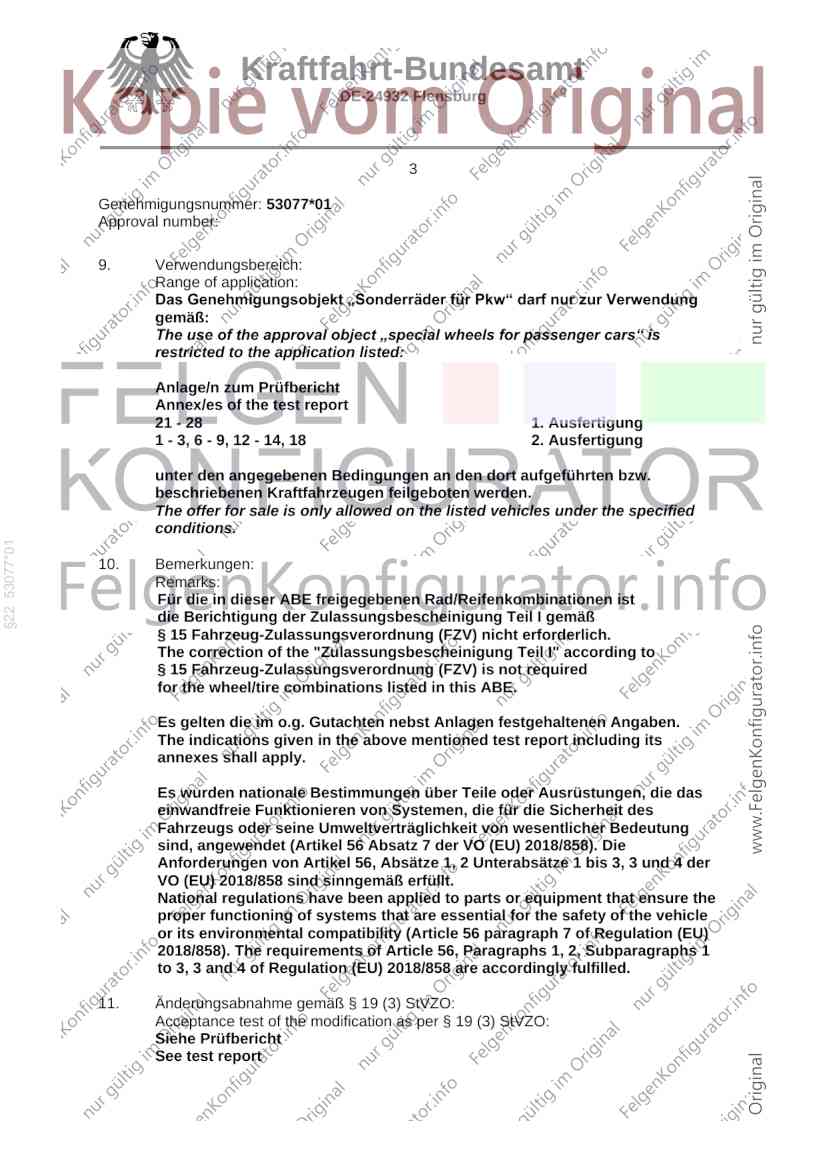

Genehmigungsnummer: 53077*01
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
mbDESIGN GmbH & Co.KG
DE-63571 Gelnhausen
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
KV4-9020
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 53077*01
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 53077*01
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
19.12.2023
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55051819 (2. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 53077*01
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
21 - 28 1. Ausfertigung
1 - 3, 6 - 9, 12 - 14, 18 2. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 53077*01
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 15 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 15 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Es wurden nationale Bestimmungen über Teile oder Ausrüstungen, die das
einwandfreie Funktionieren von Systemen, die für die Sicherheit des
Fahrzeugs oder seine Umweltverträglichkeit von wesentlicher Bedeutung
sind, angewendet (Artikel 56 Absatz 7 der VO (EU) 2018/858). Die
Anforderungen von Artikel 56, Absätze 1, 2 Unterabsätze 1 bis 3, 3 und 4 der
VO (EU) 2018/858 sind sinngemäß erfüllt.
National regulations have been applied to parts or equipment that ensure the
proper functioning of systems that are essential for the safety of the vehicle
or its environmental compatibility (Article 56 paragraph 7 of Regulation (EU)
2018/858). The requirements of Article 56, Paragraphs 1, 2, Subparagraphs 1
to 3, 3 and 4 of Regulation (EU) 2018/858 are accordingly fulfilled.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 53077*01
Approval number:
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
Aktualisierung der Ausführungen
Update of the versions
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 05.03.2024
Date:
§22 53077*01
16. Unterschrift: Im Auftrag
Signature:
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

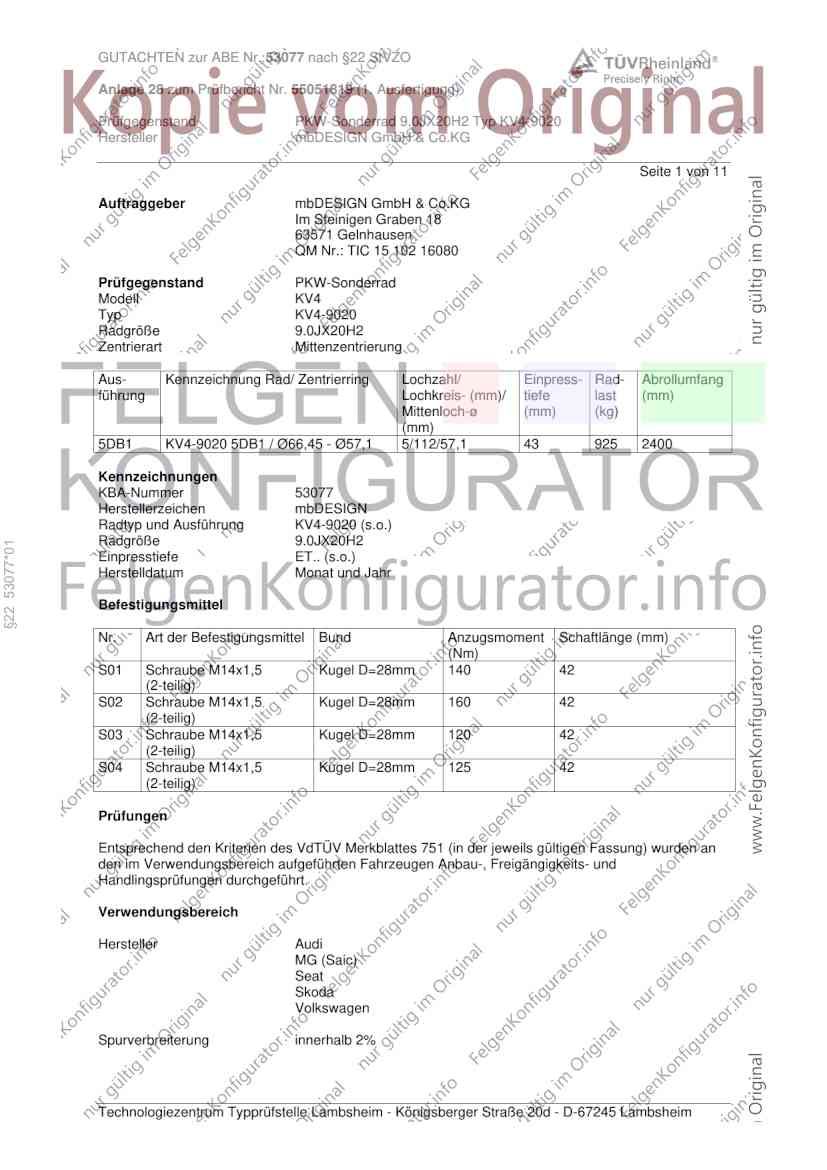

GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 1 von 11
Auftraggeber mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Modell KV4
Typ KV4-9020
Radgröße 9.0JX20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5DB1 KV4-9020 5DB1 / Ø66,45 - Ø57,1 5/112/57,1 43 925 2400
Kennzeichnungen
KBA-Nummer 53077
Herstellerzeichen mbDESIGN
Radtyp und Ausführung KV4-9020 (s.o.)
Radgröße 9.0JX20H2
§22 53077*01
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge (mm)
(Nm)
S01 Schraube M14x1,5 Kugel D=28mm 140 42
(2-teilig)
S02 Schraube M14x1,5 Kugel D=28mm 160 42
(2-teilig)
S03 Schraube M14x1,5 Kugel D=28mm 120 42
(2-teilig)
S04 Schraube M14x1,5 Kugel D=28mm 125 42
(2-teilig)
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Limousine 110-147 235/30R20 K1c K2b K4i K8h R70 T88 A01 A12 A14
GY A18 A57 F24
e1*2007/46*2060*.. Lim NoE NoP
S01
Audi A3 Sportback 110-147 235/30R20 K1c K2b K4i K8h R70 T88 A01 A12 A14
GY A18 A57 F24
e1*2007/46*2060*.. Flh NoE NoP
S01
Audi A3 Sportback 110 235/30R20 K1c K2b K4i K8h R70 T88 A01 A12 A14
TFSIe A18 A58 F24
GY Flh S01
e1*2007/46*2060*..
- Plug-in Hybrid
Audi A6 -/Avant 89-188 245/30R20 T90 A12 A14 A18
4F, 4F1 89-213 255/30R20 A01 K1b K2b T92 Car Lim NBF
e1*2001/116*0254*.., X27 S03
e1*2001/116*0276*..;
e13*2007/46*1080*..
§22 53077*01
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A18
8U, 8U1 88-162 235/35R20 T92 A57 S01
e1*2007/46*0591*..;
e13*2007/46*1163*..
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A18
8U, 8U1 88-162 235/35R20 T92 A57 KMV S01
e1*2007/46*0591*..;
e13*2007/46*1163*..
- mit Radhaus-
Verbreiterungen
Audi Q4 e-tron - 70, 77 235/50R20 A12 R02 R70 A14 A18 A57
/Sportback 70, 77 245/45R20 A12 R02 B54 V20 S03
FZ 70, 77 255/45R20 A12 R02
e1*2018/858*00006*.. 70, 77 255/45R20 A32 R03
- max. Leistung: 125- 70, 77 275/40R20 A12 R03
220 kW
- Elektro
Audi S3 Limousine 228 235/30R20 K1c K2b K4i K8h R70 T88 A01 A12 A14
GY A18 A56 F24
e1*2007/46*2060*.. Lim NoP S01
Audi S3 Sportback 228 235/30R20 K1c K2b K4i K8h R70 T88 A01 A12 A14
GY A18 A56 F24
e1*2007/46*2060*.. Flh NoP S01
Audi TT (II) 118-200 245/30R20 K1a K1b K46 K56 A01 A12 A14
8J 118-200 255/30R20 K1c K2b K44 K46 K56 A18 A57 Cbo
e1*2001/116* Cpe S03
0369*00-16;
0374*00-01;
0375*00
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (III) 132-169 245/30R20 K1a K2b K6g K8c A01 A12 A14
8J 132-169 255/30R20 K1a K2b K6g K8c A18 A57 Cbo
e1*2001/116* Cpe S03
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
MG4 Electric 54, 68 245/30R20 K1a K1b K2b T90 A01 A12 A14
SEH3 A18 A58 Flh
e4*2018/858*00093*.. X88 S04
- Elektro
Seat Ateca 85, 110 225/35R20 R37 T90 A12 A14 A18
5FP 85, 110 225/35R20 M+S T90 A58 F23 KMV
e9*2007/46*6394*.. 85, 110 235/35R20 NoP S01
- incl. ab Modell 2021
- Frontantrieb
- mit Radhaus-
Verbreiterungen
Seat Ateca 81-110 225/35R20 K1c T90 A01 A12 A14
5FP 81-110 235/35R20 K1c K2b A18 A58 F23
§22 53077*01
e9*2007/46*6394*.. KOV NoP
- incl. ab Modell 2021 S01
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 225/35R20 T90 A12 A14 A18
5FP 110, 140 235/35R20 A01 K2b A56 F24 KMV
e9*2007/46*6394*.. 110, 140 235/35R20 K2h NoP S01
- incl. ab Modell 2021
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 110 225/35R20 M+S T90 A12 A14 A18
1,5TSI 110 235/35R20 A58 F23 KMV
5FP NoP S01
e9*2007/46*6394*40-..
- Frontantrieb
Skoda Enyaq 50 / 60 70 235/50R20 A32 R70 A14 A18 A58
NY 70 245/45R20 A32 B54 Car V20
e8*2007/46*0416*.. 70 255/45R20 A32 S03
- max.Leistung: 70 275/40R20 A12 R03
109kW / 132kW
- Elektro
Skoda Enyaq 80 / 80X 70, 77 235/50R20 A12 R02 R70 A14 A18 A57
NY 70, 77 245/45R20 A12 R02 B54 Car V20
e8*2007/46*0416*.. 70, 77 255/45R20 A32 S03
- max.Leistung: 70, 77 275/40R20 A12 R03
150kW / 195kW
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Enyaq RS 77 235/50R20 A12 R02 R70 A14 A18 A56
Coupé 77 245/45R20 A12 R02 B54 V20 S03
NY 77 255/45R20 A32
e8*2007/46*0416*.. 77 275/40R20 A12 R03
- max.Leistung:220kW
- Elektro
Skoda Karoq 81-110 225/35R20 K1c T90 A01 A12 A14
NU 81-110 235/35R20 K1c K2b A18 A58 F23
e8*2007/46*0272*.. KOV S01
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/35R20 K1c K2b T90 A01 A12 A14
NU 110, 140 235/35R20 K1c K2b A18 A56 F24
e8*2007/46*0272*.. KOV S01
- ohne Radhaus-
Verbreiterungen
Skoda Karoq Scout 85, 110 225/35R20 T90 A12 A14 A18
NU 85, 110 235/35R20 A01 K1a K1b A58 F23 KMV
§22 53077*01
e8*2007/46*0272*.. S01
- Frontantrieb
- mit Radhaus-
Verbreiterungen
Skoda Karoq Scout 110, 140 225/35R20 T90 A12 A14 A18
4x4 110, 140 235/35R20 A01 K1a K1b K2b A56 F24 KMV
NU S01
e8*2007/46*0272*..
- mit Radhaus-
Verbreiterungen
Skoda Superb (III) 88-162 255/30R20 A01 K2b K4i K6g K6i K8e Lim R03 A12 A14 A18
3T T88 T92 A57 NoP V00
e11*2001/116* 88-206 225/35R20 Car Lim T90 V20 S01
0326*32-45; 88-206 235/35R20 Car Lim T88 T92
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
- incl. Scout
Skoda Superb iV (III) 115 225/35R20 Car Lim T90 A12 A14 A18
3T 115 235/35R20 Car Lim T92 A58 V20 S01
e8*2007/46*0317*.. 115 255/30R20 A01 K2b K4i K6g K6i K8e Lim R03
- Plug-in Hybrid T92
VW Beetle, -/Cabrio 77-162 225/35R20 A12 A14 A18
(II) 77-162 235/30R20 A01 K1a K1b R70 A58 Cbo Flh
16 77-162 235/35R20 A01 K1a K1b R70 S03
e1*2007/46*0539*..
VW ID.4 Pro / GTX 70, 77 235/50R20 A12 R02 R70 A14 A18 A57
E2 70, 77 245/45R20 A12 R02 B54 Car V20
e1*2018/858*00004*.. 70, 77 255/45R20 A32 S03
- max. Leistung: 128- 70, 77 275/40R20 A12 R03
220 kW
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG

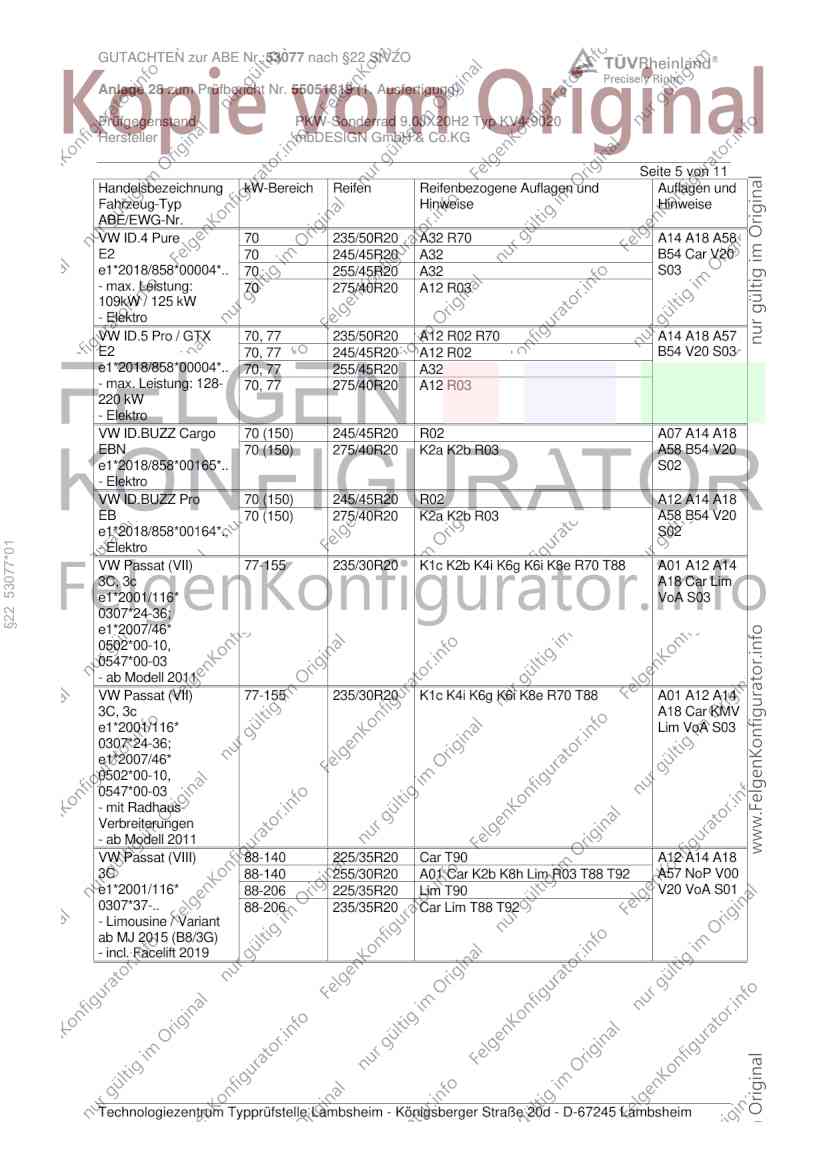

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW ID.4 Pure 70 235/50R20 A32 R70 A14 A18 A58
E2 70 245/45R20 A32 B54 Car V20
e1*2018/858*00004*.. 70 255/45R20 A32 S03
- max. Leistung: 70 275/40R20 A12 R03
109kW / 125 kW
- Elektro
VW ID.5 Pro / GTX 70, 77 235/50R20 A12 R02 R70 A14 A18 A57
E2 70, 77 245/45R20 A12 R02 B54 V20 S03
e1*2018/858*00004*.. 70, 77 255/45R20 A32
- max. Leistung: 128- 70, 77 275/40R20 A12 R03
220 kW
- Elektro
VW ID.BUZZ Cargo 70 (150) 245/45R20 R02 A07 A14 A18
EBN 70 (150) 275/40R20 K2a K2b R03 A58 B54 V20
e1*2018/858*00165*.. S02
- Elektro
VW ID.BUZZ Pro 70 (150) 245/45R20 R02 A12 A14 A18
EB 70 (150) 275/40R20 K2a K2b R03 A58 B54 V20
e1*2018/858*00164*.. S02
§22 53077*01
- Elektro
VW Passat (VII) 77-155 235/30R20 K1c K2b K4i K6g K6i K8e R70 T88 A01 A12 A14
3C, 3c A18 Car Lim
e1*2001/116* VoA S03
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 235/30R20 K1c K4i K6g K6i K8e R70 T88 A01 A12 A14
3C, 3c A18 Car KMV
e1*2001/116* Lim VoA S03
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
VW Passat (VIII) 88-140 225/35R20 Car T90 A12 A14 A18
3C 88-140 255/30R20 A01 Car K2b K8h Lim R03 T88 T92 A57 NoP V00
e1*2001/116* 88-206 225/35R20 Lim T90 V20 VoA S01
0307*37-.. 88-206 235/35R20 Car Lim T88 T92
- Limousine / Variant
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG

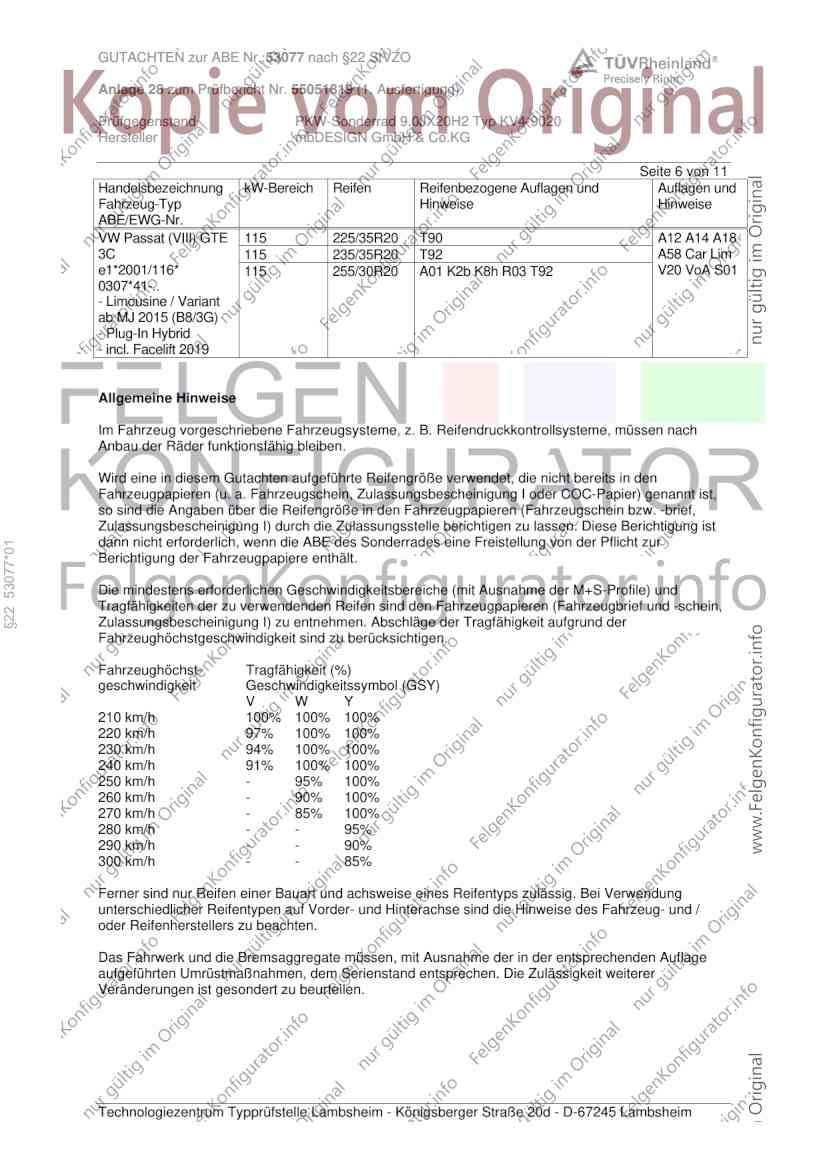

Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VIII) GTE 115 225/35R20 T90 A12 A14 A18
3C 115 235/35R20 T92 A58 Car Lim
e1*2001/116* 115 255/30R20 A01 K2b K8h R03 T92 V20 VoA S01
0307*41-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
§22 53077*01
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 7 von 11
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§22 53077*01
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 8 von 11
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).

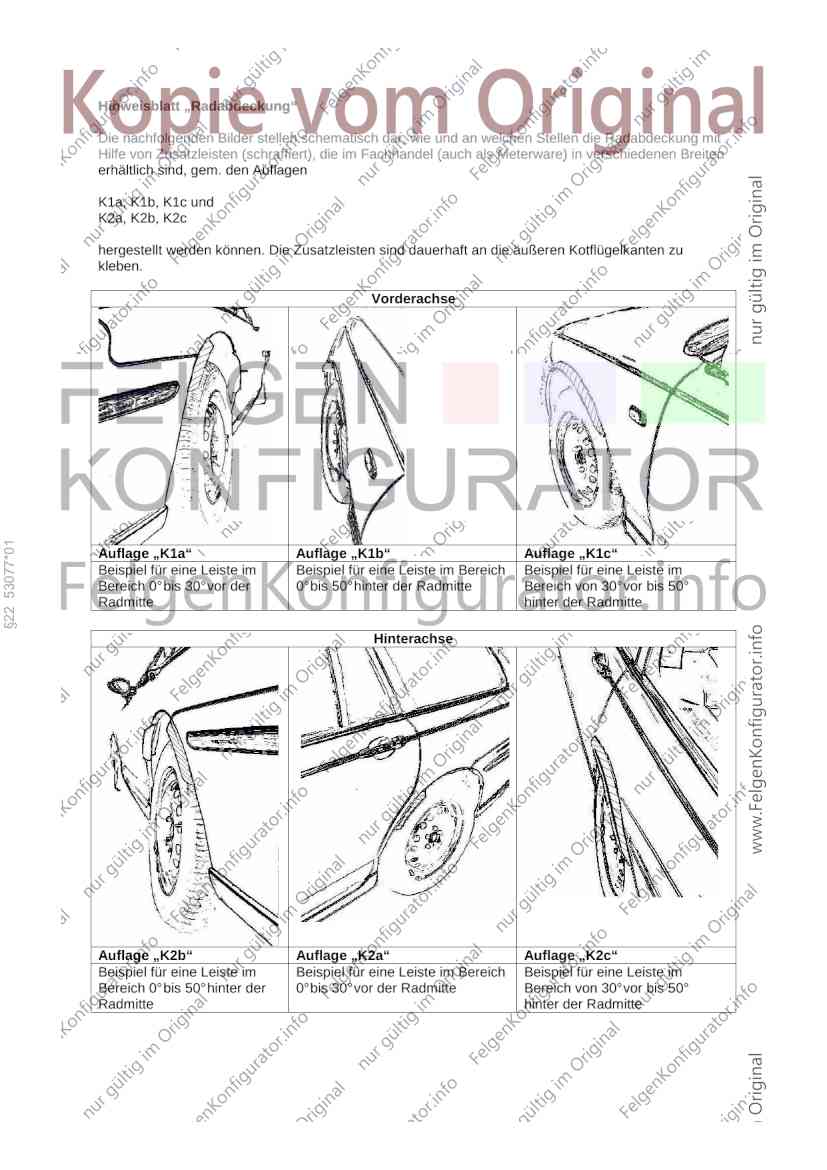

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
§22 53077*01
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG

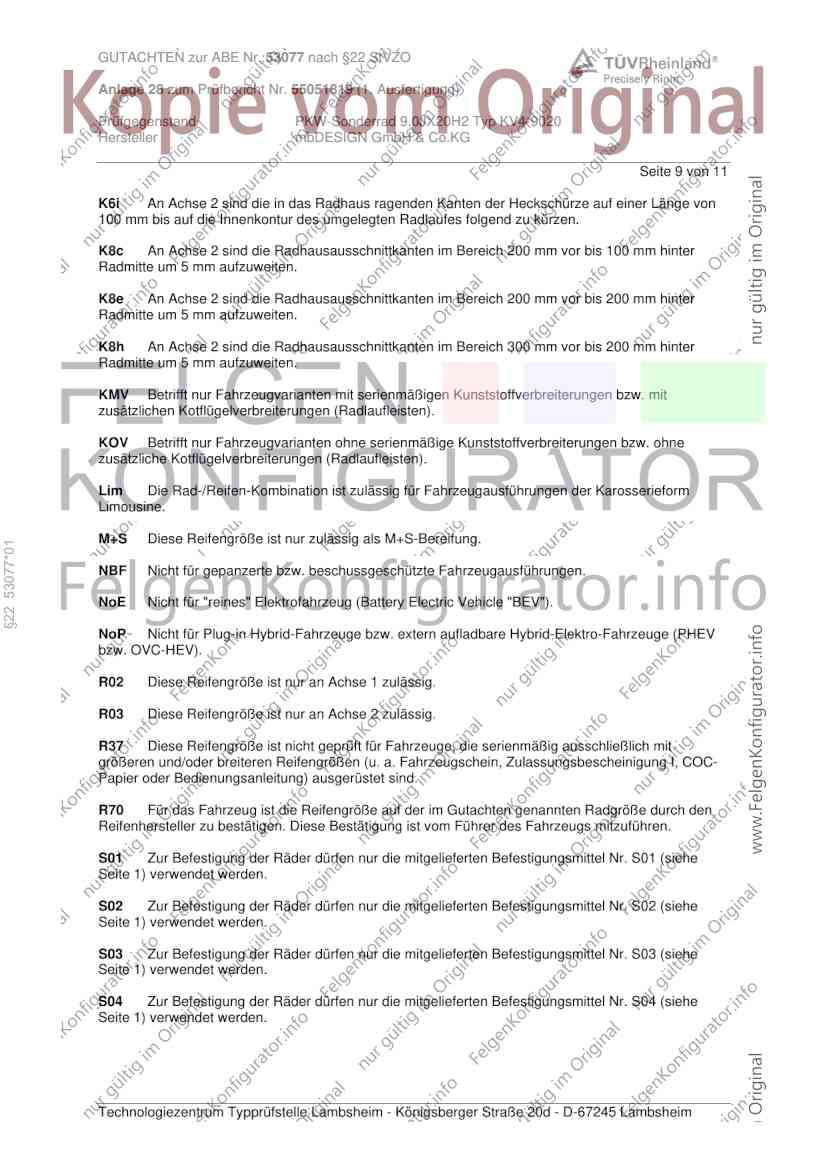

Seite 9 von 11
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
§22 53077*01
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG

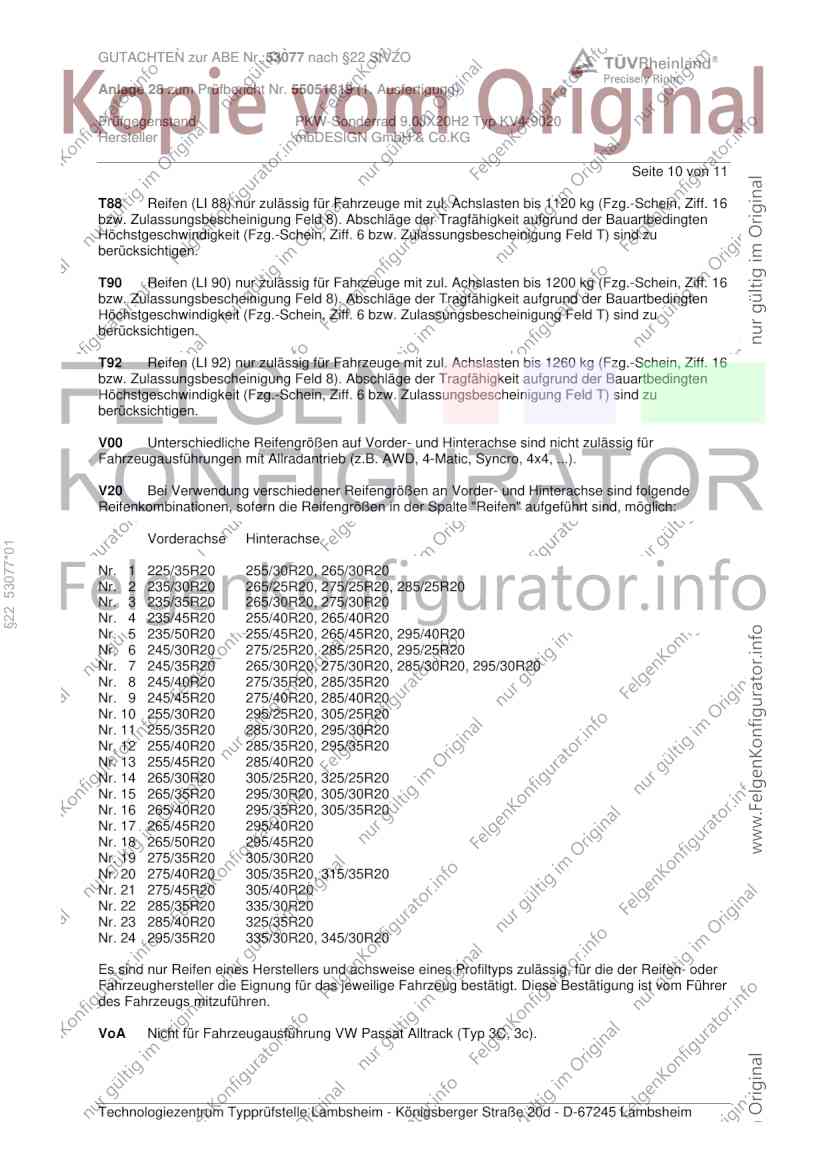

Seite 10 von 11
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§22 53077*01
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 28 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG

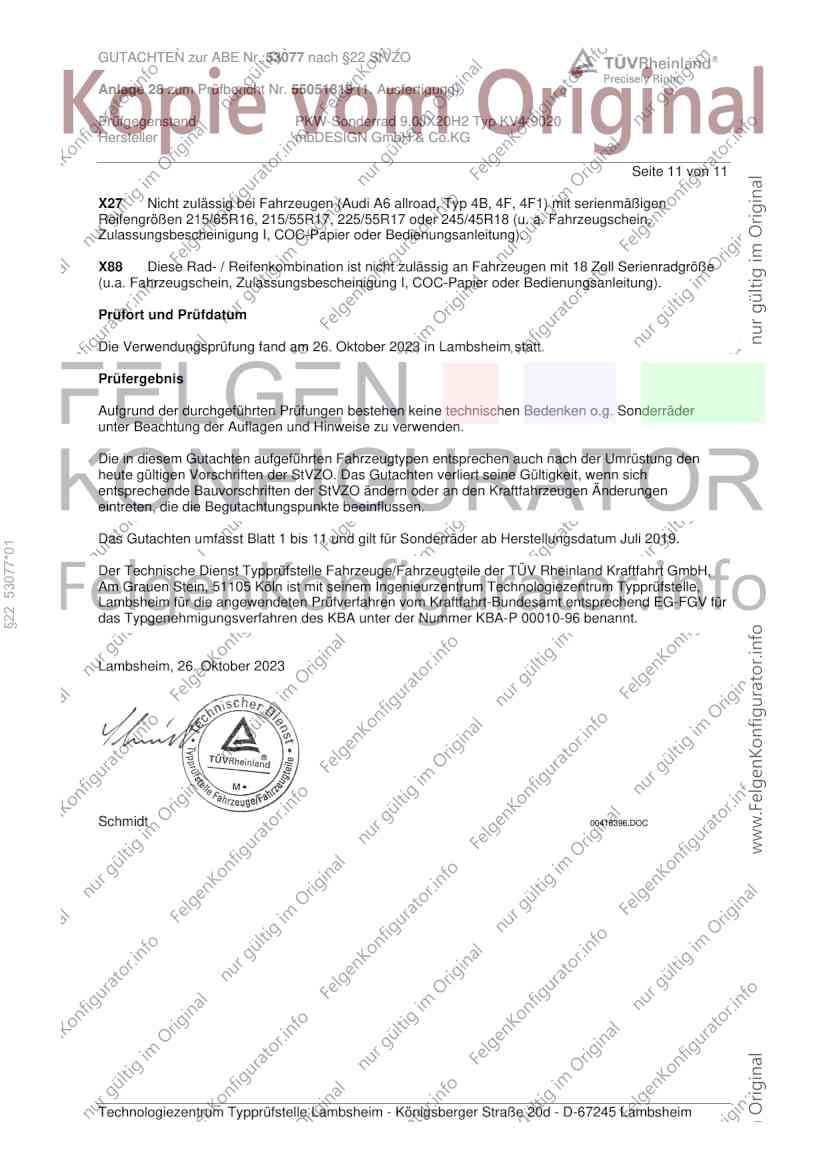

Seite 11 von 11
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Oktober 2023 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juli 2019.
§22 53077*01
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Oktober 2023
Schmidt 00418396.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 53077*01
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
