Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 55320*00
special wheels for passenger cars 8 J x 19 H2
Genehmigungsnummer: 55320*00
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MCR5-8019
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 55320*00
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 55320*00
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
27.06.2024
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55015424 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 55320*00
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1-6 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 55320*00
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 15 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 15 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Es wurden nationale Bestimmungen über Teile oder Ausrüstungen, die das
einwandfreie Funktionieren von Systemen, die für die Sicherheit des
Fahrzeugs oder seine Umweltverträglichkeit von wesentlicher Bedeutung
sind, angewendet (Artikel 56 Absatz 7 der VO (EU) 2018/858). Die
Anforderungen von Artikel 56, Absätze 1, 2 Unterabsätze 1 bis 3, 3 und 4 der
VO (EU) 2018/858 sind sinngemäß erfüllt.
National regulations have been applied to parts or equipment that ensure the
proper functioning of systems that are essential for the safety of the vehicle
or its environmental compatibility (Article 56 paragraph 7 of Regulation (EU)
2018/858). The requirements of Article 56, Paragraphs 1, 2, Subparagraphs 1
to 3, 3 and 4 of Regulation (EU) 2018/858 are accordingly fulfilled.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 55320*00
Approval number:
12. Die Genehmigung wird erteilt
Approval is granted
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 05.07.2024
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 55320*00
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 17
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCR5
Typ MCR5-8019
Radgröße 8JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MRC5-8019 MB / Ø66,5 - Ø57,1 5/112/57,1 48 650 2200
Kennzeichnungen
KBA-Nummer 55320
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR5-8019 (s.o.)
Radgröße 8JX19H2
§22 55320*00
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 28,3
S03 Schraube M14x1,5 Kegel 60° 125 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/35R19 T85 A12 A14 A16
8V 77-140 225/35R19 T88 A18 A57 Cbo
e1*2007/46*0607*.. 77-140 235/35R19 A01 G03 F24 Lim S01
- Limousine / Cabrio 77-140 235/35R19 R09
- incl. Facelift 2016
Audi A3 77-92 215/35R19 T85 A12 A14 A16
8V 77-92 225/35R19 T84 T88 A18 A58 Cbo
e1*2007/46*0607*.. 77-92 235/35R19 A01 G90 F23 Lim S01
- Limousine / Cabrio 77-92 235/35R19 R09
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 225/35R19 A01 K1a K56 T84 T88 A12 A14 A16
8P 75-147 235/35R19 A01 G01 K1c K56 T87 T88 A18 A58 Cbo
e1*2001/116*0456*.. S01
Audi A3 Limousine 110 215/35R19 NoD T85 A12 A14 A16
GY 110-147 225/35R19 T84 T88 A18 A57 F24
e1*2007/46*2060*.. 110-147 235/35R19 T91 Lim NoE NoP
S02
Audi A3 Sportback 110 215/35R19 NoD T85 A12 A14 A16
§22 55320*00
GY 110-147 225/35R19 T84 T88 A18 A57 F24
e1*2007/46*2060*.. 110-147 235/35R19 T91 Flh NoE NoP
S02
Audi A3 Sportback 110 225/35R19 T88 A12 A14 A16
e-tron A18 A58 F24
8V Flh S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3 Sportback 110 225/35R19 T88 A12 A14 A16
TFSIe 110 235/35R19 A18 A58 F24
GY Flh S02
e1*2007/46*2060*..
- Plug-in Hybrid
Audi A3, -/Sportback 184-195 225/35R19 K1a K56 T88 A01 A12 A14
8P, 8PA 184-195 235/35R19 G01 K1c K56 T88 A16 A18 Flh
e1*2001/116*0217*.., S01
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 A01 K1a K56 T84 T88 A12 A14 A16
8P, 8PA, 8PB 66-147 235/35R19 A01 G01 K1c K56 T87 T88 A18 Flh S01
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 R37 T85
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/35R19 T85 A12 A14 A16
8V 77-140 225/35R19 T84 T88 A18 A57 F24
e1*2007/46*0607*.. 77-140 235/35R19 A01 G90 K1a K2b K3a K6g K8h Flh S01
- incl. Facelift 2016
Audi A3, -/Sportback 77-96 215/35R19 T85 A12 A14 A16
8V 77-96 225/35R19 A01 K6g K8h T84 T88 A18 A58 F23
e1*2007/46*0607*.. 77-96 235/35R19 A01 G01 K1a K2b K3a K4i K6g K8h Flh S01
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-257 245/35R19 T93 130 A12 A14 A16
4F, 4F1 A18 Car Lim
e1*2001/116*0254*.., NBF X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi S3 206-228 225/35R19 T88 A12 A14 A16
8V 206-228 235/35R19 A18 A56 Cbo
e1*2007/46*0607*.. F24 Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3 Limousine 228 225/35R19 T88 A12 A14 A16
GY 228 235/35R19 T91 A18 A56 F24
e1*2007/46*2060*.. Lim NoP S02
Audi S3 Sportback 228 225/35R19 T88 A12 A14 A16
GY 228 235/35R19 T91 A18 A56 F24
e1*2007/46*2060*.. Flh NoP S02
Audi S3, -/Sportback 206-228 225/35R19 T88 A12 A14 A16
8V 206-228 235/35R19 A01 G90 K1a K2b K3a K6g K8h A18 A56 F24
e1*2007/46*0607*.. Flh S01
§22 55320*00
- incl. Facelift 2016
Audi TT (II) 118-155 225/35R19 T84 T88 A12 A14 A16
8J 118-155 225/40R19 A18 A57 AuT
e1*2001/116* 118-155 235/35R19 Cbo Cpe S01
0369*00-16; 118-155 245/35R19
0374*00-01; 118-155 235/35R19 M+S
0375*00 118-155 245/35R19 M+S
Audi TT (III) 132-169 225/35R19 A33 T84 T88 A14 A16 A18
8J 132-169 225/40R19 A33 A57 Cbo Cpe
e1*2001/116* 132-169 235/35R19 A90 S01
0369*17-.. 132-169 245/35R19 A12
ab MJ 2015 (8S)
incl. Facelift 2018
MG4 Electric 54, 68 235/35R19 T91 A12 A14 A16
SEH3 54, 68 245/35R19 T93 A18 A58 Flh
e4*2018/858*00093*.. X88 S03
- Elektro
MG4 Electric 68 235/40R19 A32 A14 A16 A18
SEH3 68 245/35R19 A32 T93 A58 Flh Z18
e4*2018/858*00093*.. S03
- Elektro
- 18 Zoll-Serie
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A01 A12 A14
5P, 5PN 63-155 225/35R19 K1c T84 T88 A16 A18 A60
e9*2001/116*0050*..; 63-155 235/35R19 G01 K1c T87 T91 Flh KOV SeF
e9*2007/46*0012*.. Sth S01
Seat Cupra Born 70 215/50R19 A12 R70 A14 A16 A18
K1 70 225/45R19 A90 A58 B54 B92
e9*2018/858*04001*.. 70 235/45R19 A12 Flh V19 S01
- Elektro 70 245/40R19 A01 A12 K2b R03
70 245/40R19 A12 K2h R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Cupra Leon 180-221 225/35R19 A63 A94 T88 A14 A16 A18
KL 180-228 225/35R19 A63 A94 M+S T88 A57 BW7 Car
e9*2007/46*3167*.. 180-228 235/35R19 A12 T87 T91 F24 Flh NoP
- incl. Sportstourer S02
Seat Cupra Leon 110 225/35R19 M+S T88 A12 A14 A16
PHEV 110 225/35R19 R37 T88 A18 A58 BW7
KL 110 235/35R19 Car F24 Flh
e9*2007/46*3167*.. S02
- Plug-in Hybrid
- incl. Sportstourer
Seat Leon 63-118 215/35R19 R37 T85 A12 A14 A16
1P, 1PN 63-195 225/35R19 T84 T88 A18 A58 Flh
e9*2001/116*0052*..; 63-195 235/35R19 A01 G03 K1a K1b K27 K2b S01
e9*2007/46*0013*..
Seat Leon 63 - 110 215/35R19 T85 A12 A14 A16
5F 63 - 110 225/35R19 T84 A18 A58 Car
e9*2007/46*0094*.. 63 - 110 235/35R19 A01 G01 K1a K2b F23 Flh KOV
S01
Seat Leon 81-140 215/35R19 A58 T85 A12 A14 A16
§22 55320*00
5F 81-140 225/35R19 T84 T88 A18 Car F24
e9*2007/46*0094*.. 81-140 235/35R19 A01 A58 G01 K1a K2b K6j Flh KOV S01
Seat Leon / Cupra 66-110 215/35R19 NoD T85 A12 A14 A16
Leon 66-110 225/35R19 T84 T88 A18 A58 Car
KL F23 Flh KOV
e9*2007/46*3167*.. NoE NoP S02
- incl. Sportstourer
Seat Leon / Cupra 110 ,140 225/35R19 T84 T88 A12 A14 A16
Leon A18 A57 Car
KL F24 Flh KOV
e9*2007/46*3167*.. NoE NoP S02
Seat Leon Cupra 195-221 225/35R19 T88 A12 A14 A16
5F 195-221 235/35R19 A01 K1a K2b K6j A18 A57 BW7
e9*2007/46*0094*.. 195-221 235/35R19 A01 K1v K2h K6j Car F24 Flh
S01
Seat Leon PHEV 110 225/35R19 T88 A12 A14 A16
KL A18 A58 Car
e9*2007/46*3167*.. F24 Flh KOV
- Plug-in Hybrid S02
- incl. Sportstourer
Seat Leon X-Perience 81-135 225/35R19 T88 A12 A14 A16
5F A18 A56 Car
e9*2007/46*0094*.. F24 KMV S01
Skoda Octavia (II) 55-147 225/35R19 T88 A12 A14 A16
1Z 55-147 235/35R19 A01 G01 K1a T88 T91 A18 A58 Car
e11*2001/116*0230*..; Lim Npf S01
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/35R19 A12 A14 A16
5E 63-110 225/35R19 T88 A18 A58 Car
e11*2007/46* 63-110 235/35R19 A01 G01 F23 Lim Npf
0243*00-19; S01
e11*2007/46*
0244*00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 132-169 215/35R19 A58 T85 A12 A14 A16
5E 132-169 235/35R19 A01 A58 G01 A18 Car F24
e11*2007/46* 77-169 225/35R19 A57 T88 Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 215/35R19 T85 A12 A14 A16
5E 63-110 225/35R19 T84 T88 A18 A58 Car
e11*2007/46* 63-110 235/35R19 A01 G01 K2b F23 Lim Npf
0243*20-26; 63-110 245/30R19 A01 K2b K8g R03 V19 S01
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 215/35R19 R37 T85 A12 A14 A16
5E 81-180 225/35R19 T84 T88 A18 A57 Car
e11*2007/46* 81-180 235/35R19 A01 G01 K2b K6g K8e T87 T91 F24 Lim Npf
0243*20-26; 81-180 245/30R19 A01 K2a K2b K6h K6i K8m R03 T89 V00 V19 S01
e11*2007/46*
0244*14-..;
§22 55320*00
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (IV) 81-110 225/35R19 T84 T88 A12 A14 A16
NX 81-110 225/40R19 A18 A58 Car
e8*2007/46*0355*.. 81-110 245/35R19 R03 F23 KOV Lim
NoE NoP V19
S02
Skoda Octavia (IV) 110-180 225/35R19 T88 A12 A14 A16
NX 110-180 225/40R19 A18 A57 Car
e8*2007/46*0355*.. F24 KOV Lim
MpH NoE
S02
Skoda Octavia Scout 103-118 225/40R19 T93 A12 A14 A16
(II) 103-118 235/35R19 A01 K1a T91 A18 A56 Car
1Z KMV S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 85, 110 225/35R19 T84 T88 A12 A14 A16
(IV) 85, 110 225/40R19 A18 A58 Car
NX F23 KMV
e8*2007/46*0355*.. NoE NoP S02
Skoda Octavia Scout 110 225/35R19 T88 A12 A14 A16
4x4 (IV) 110, 147 225/40R19 A18 A56 Car
NX F24 KMV
e8*2007/46*0355*.. NoE NoP S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (II) 77-147 225/35R19 T88 A12 A14 A16
3T A18 Car Lim
e11*2001/116* S01
0326*15-31;
e11*2007/46*
0014*07-21
Skoda Yeti 77-125 225/40R19 T89 T93 A12 A14 A16
5L 77-125 235/35R19 T87 T91 A18 A57 S01
e11*2007/46*0010*.., 77-125 245/35R19 T89 T93
e11*2007/46*0034*..
VW Beetle, -/Cabrio 77-162 225/40R19 A12 A14 A16
(II) 77-162 235/35R19 A18 A58 Cbo
16 77-162 235/40R19 Flh S01
e1*2007/46*0539*..
VW E-Golf (VII) 85, 100 225/35R19 T88 A12 A14 A16
AU 85, 100 235/35R19 A01 G01 K1a K2b K3c A18 A58 F24
e1*2007/46*0623*10-.. S01
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 225/35R19 T88 A12 A14 A16
§22 55320*00
AU 85, 100 235/35R19 A01 G01 K1a K2b K3c A18 A58 F23
e1*2007/46*0623*10-.. S01
- incl. Facelift 2017
VW EOS 85-184 225/35R19 T84 T88 A12 A14 A16
1F 85-191 235/35R19 T87 T91 A18 A58 Cbo
e1*2001/116*0349*.. S01
- incl. Facelift 2011
VW Golf (V) 55-125 215/35R19 K1a K1b R37 T85 A01 A12 A14
1K 55-184 225/35R19 K1c T84 T88 A16 A18 S01
e1*2001/116* 55-184 235/35R19 G01 K1c T87 T91
0242*00-24
VW Golf (V) Variant 59-110 215/35R19 K1a K2b K56 T85 A01 A12 A14
1KM 59-147 225/35R19 K1a K2b K56 T84 T88 A16 A18 A58
e1*2001/116* Car S01
0328*00-14
VW Golf (VI) 59-118 215/35R19 T85 A12 A14 A16
1K 59-173 225/35R19 A01 K1a K2b T84 T88 A18 S01
e1*2001/116 59-173 235/35R19 A01 G03 K1c K2b K3a K6g K8d T87
*0242*25-..; T91
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 225/35R19 T88 A12 A14 A16
1K 188-199 235/35R19 A01 K1c K2b K3a K6g K8d T87 T91 A18 S01
e1*2001/116
*0242*33-..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 T85 A12 A14 A16
1KM 59-118 225/35R19 A01 K1a K2b K6g T84 T88 A18 Car S01
e1*2001/116*0328*..;
e1*2007/46*
0492*00-05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63-169 215/35R19 T85 A12 A14 A16
AU, AUV, 1K, 1KM 63-213 225/35R19 T84 T88 A18 A57 Car
e1*2007/46*0623*..; 63-213 235/35R19 A01 G90 K1a K2b K3c F24 Flh KOV
e1*2007/46*0627*..; NoE S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-110 215/35R19 T85 A12 A14 A16
AU, AUV, 1K, 1KM 63-110 225/35R19 T84 A18 A58 Car
e1*2007/46*0623*..; 63-110 235/35R19 A01 G90 K1a K2b K3c F23 Flh KOV
e1*2007/46*0627*..; NoE S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE 110 225/35R19 T88 A12 A14 A16
Hybrid 110 235/35R19 A01 G01 K1a K2b K3c A18 A58 F24
AU S01
e1*2007/46*0623*11-..
§22 55320*00
- incl. Facelift 2017
VW Golf (VII) R 206-228 225/35R19 T88 A12 A14 A16
AU 206-228 235/35R19 A01 K1a K2b K3c A18 A56 F24
e1*2007/46*0623*.. S01
- incl. Facelift 2017
VW Golf (VII) R 213-228 225/35R19 T88 A12 A14 A16
Variant 213-228 235/35R19 A01 K1a K2b K3c A18 A56 Car
AUV F24 S01
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf (VIII) /-Variant 110 215/35R19 A58 NoD T85 A12 A14 A16
CD, CDV 110, 140 225/35R19 T84 T88 A18 A57 Car
e1*2007/46*2014*..; F24 Flh KOV
e1*2007/46*2180*.. NoE NoP S02
VW Golf (VIII) /-Variant 66-96 215/35R19 NoD T85 A12 A14 A16
CD, CDV 66-96 225/35R19 T84 T88 A18 A58 Car
e1*2007/46*2014*..; F23 Flh KOV
e1*2007/46*2180*.. NoE NoP S02
VW Golf (VIII) GTD 147 225/35R19 T88 A12 A14 A16
CD 147 235/35R19 A01 G90 A18 A58 F24
e1*2007/46*2014*.. 147 235/35R19 R09 Flh NoE NoP
S02
VW Golf (VIII) GTE 110 225/35R19 T88 A12 A14 A16
CD A18 A58 F24
e1*2007/46*2014*.. Flh KOV S02
- Plug-in Hybrid
VW Golf (VIII) GTI 180 225/35R19 T88 A12 A14 A16
CD 180 235/35R19 A01 G90 A18 A58 F24
e1*2007/46*2014*.. 180 235/35R19 R09 Flh NoE NoP
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VIII) GTI 221 225/35R19 T88 A12 A14 A16
Clubsport 221 235/35R19 T87 T91 A18 A58 F24
CD Flh NoP S02
e1*2007/46*2014*..
VW Golf (VIII) PHEV 110 225/35R19 T88 A12 A14 A16
CD A18 A58 F24
e1*2007/46*2014*.. Flh KOV S02
- Plug-in Hybrid
VW Golf (VIII) R /- 235 225/35R19 T88 A12 A14 A16
Variant 235, 245 225/35R19 M+S T88 A18 A56 Car
CD, CDV 235, 245 235/35R19 T91 F24 Flh NoP
e1*2007/46*2014*..; S02
e1*2007/46*2180*..
VW Golf Plus 55-125 225/35R19 T84 T88 A12 A14 A16
1KP 55-125 235/35R19 A01 G01 K1a K1b K27 K2b K44 K56 A18 A58 S01
e1*2001/116*0304*..; T87 T91
e1*2007/46*0491*.. 55-85 215/35R19 T85
VW Golf Sportsvan 63-85 215/35R19 T85 A12 A14 A16
AUV, 1KM 63-85 225/35R19 T84 A18 A58 F23
§22 55320*00
e1*2007/46*0627*..; 63-85 235/35R19 A01 G01 K1a K2b K3c K8g S01
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Golf Sportsvan 63-110 215/35R19 T85 A12 A14 A16
AUV, 1KM 63-110 225/35R19 T84 T88 A18 A58 F24
e1*2007/46*0627*..; 63-110 235/35R19 A01 G01 K1a K2b K3c S01
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW ID.3 70 215/50R19 A01 A12 K1a R70 A14 A16 A18
E1 70 225/45R19 A90 A58 Flh S01
e1*2007/46*2033*.. 70 235/45R19 A01 A12 K1a
- max. Leistung: 93-
150kW
- Elektro
VW Jetta 66-110 215/35R19 K1a K2b K56 T85 A01 A12 A14
1KM 66-147 225/35R19 K1a K1b K2b K56 T84 T88 A16 A18 A58
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2b K44 K46 K56 Sth S01
VW Jetta (VI) 77 - 155 215/35R19 T85 A12 A14 A16
16, 16H 77 - 155 225/35R19 A01 K1a K1b K2b T88 A18 A58 Sth
e1*2007/46*0539*..; 77 - 155 235/35R19 A01 G01 K1c K2b K3a K6g K8e S01
e1*2007/46*0584*..
VW Passat (VI) 75-147 225/35R19 T88 A12 A14 A16
3C 75-147 235/35R19 A01 K46 K56 T87 T88 T91 A18 Lim S01
e1*2001/116*
0307*00-23
VW Passat (VI) 184 235/35R19 A01 K46 K56 T87 T88 T91 A12 A14 A16
3C A18 Lim S01
e1*2001/116*
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

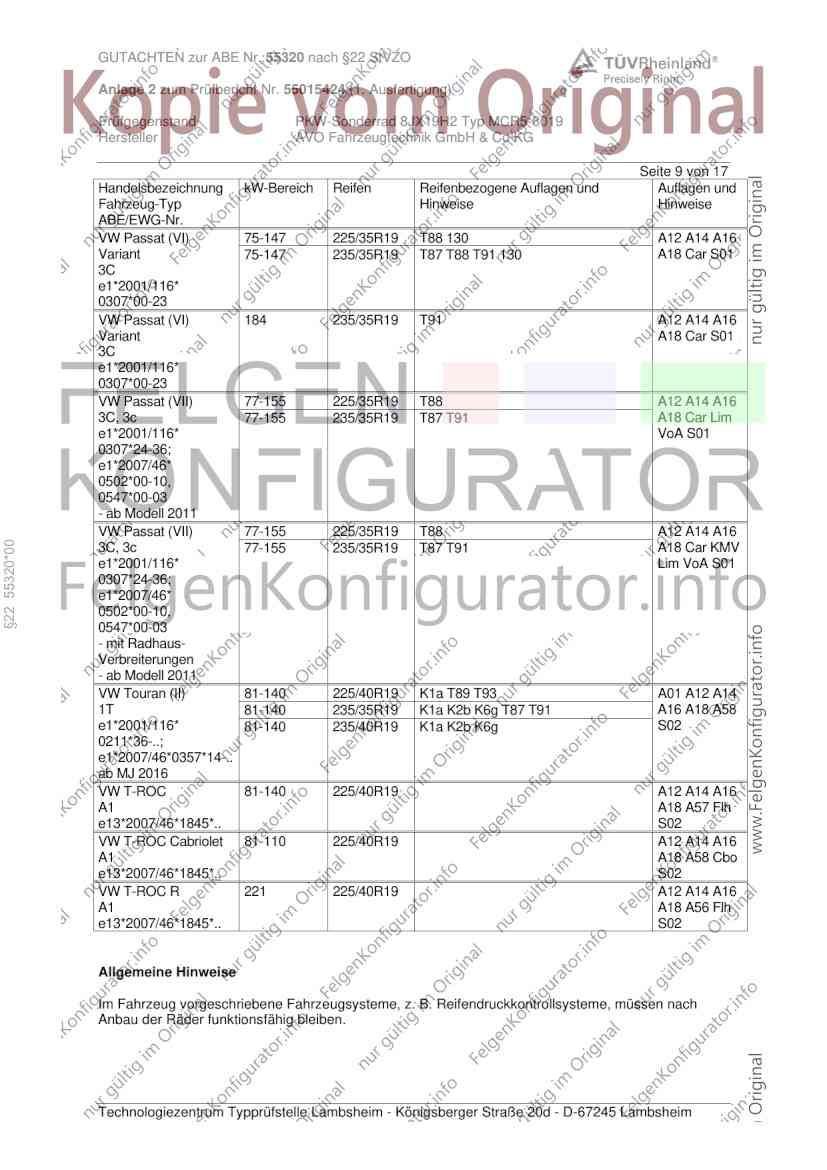

Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 75-147 225/35R19 T88 130 A12 A14 A16
Variant 75-147 235/35R19 T87 T88 T91 130 A18 Car S01
3C
e1*2001/116*
0307*00-23
VW Passat (VI) 184 235/35R19 T91 A12 A14 A16
Variant A18 Car S01
3C
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 225/35R19 T88 A12 A14 A16
3C, 3c 77-155 235/35R19 T87 T91 A18 Car Lim
e1*2001/116* VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 225/35R19 T88 A12 A14 A16
§22 55320*00
3C, 3c 77-155 235/35R19 T87 T91 A18 Car KMV
e1*2001/116* Lim VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
VW Touran (II) 81-140 225/40R19 K1a T89 T93 A01 A12 A14
1T 81-140 235/35R19 K1a K2b K6g T87 T91 A16 A18 A58
e1*2001/116* 81-140 235/40R19 K1a K2b K6g S02
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
VW T-ROC 81-140 225/40R19 A12 A14 A16
A1 A18 A57 Flh
e13*2007/46*1845*.. S02
VW T-ROC Cabriolet 81-110 225/40R19 A12 A14 A16
A1 A18 A58 Cbo
e13*2007/46*1845*.. S02
VW T-ROC R 221 225/40R19 A12 A14 A16
A1 A18 A56 Flh
e13*2007/46*1845*.. S02
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 17

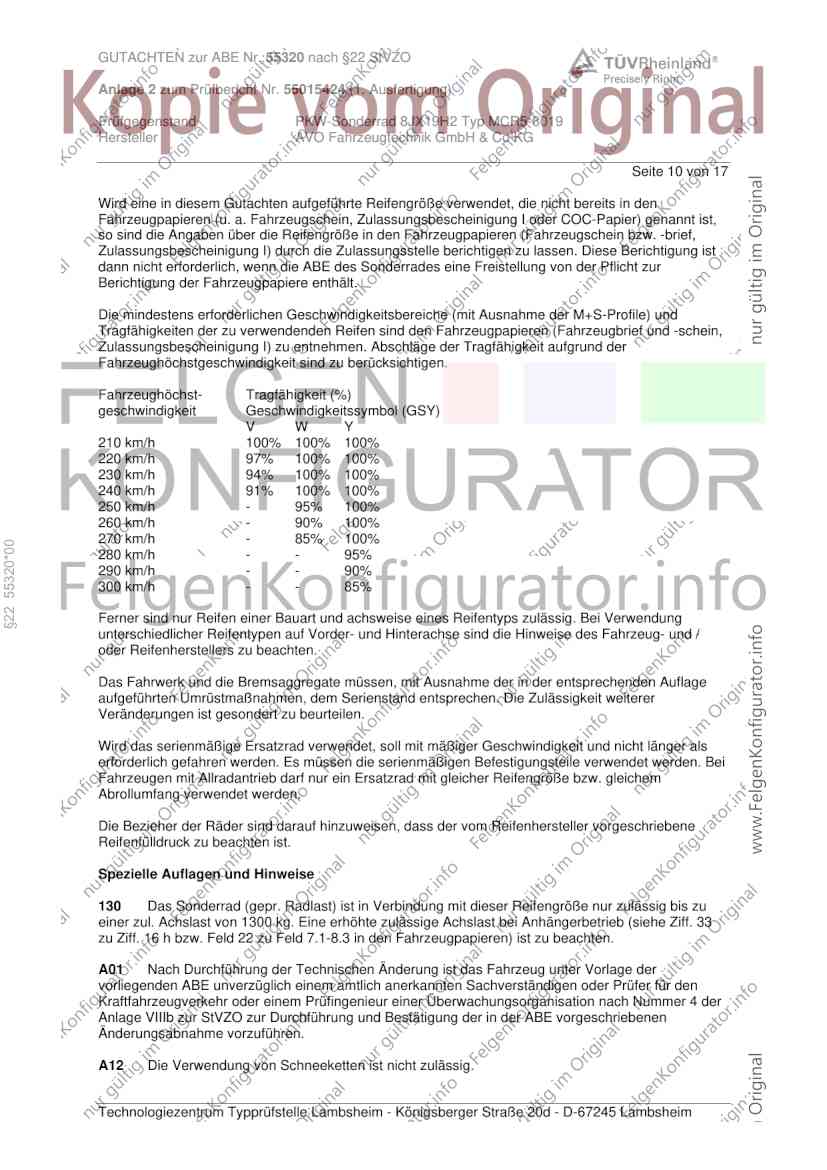

Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
§22 55320*00
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 17

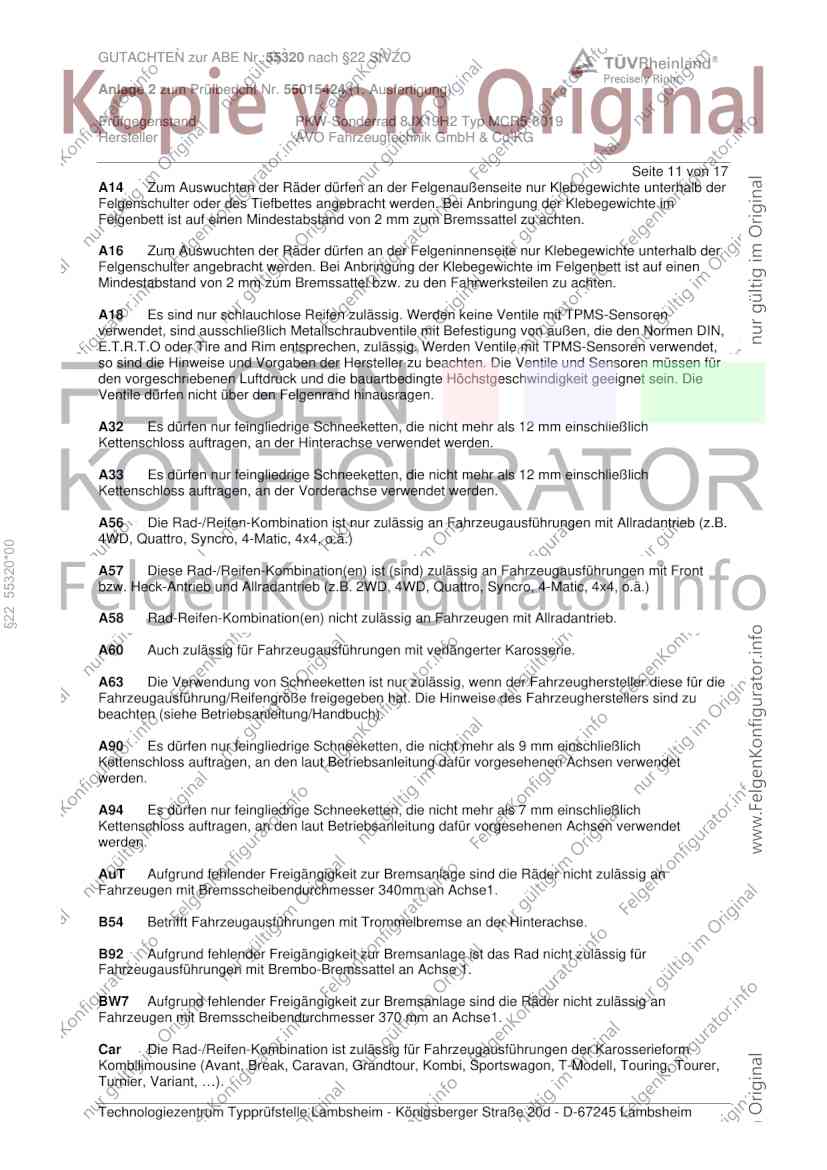

A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
§22 55320*00
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 17

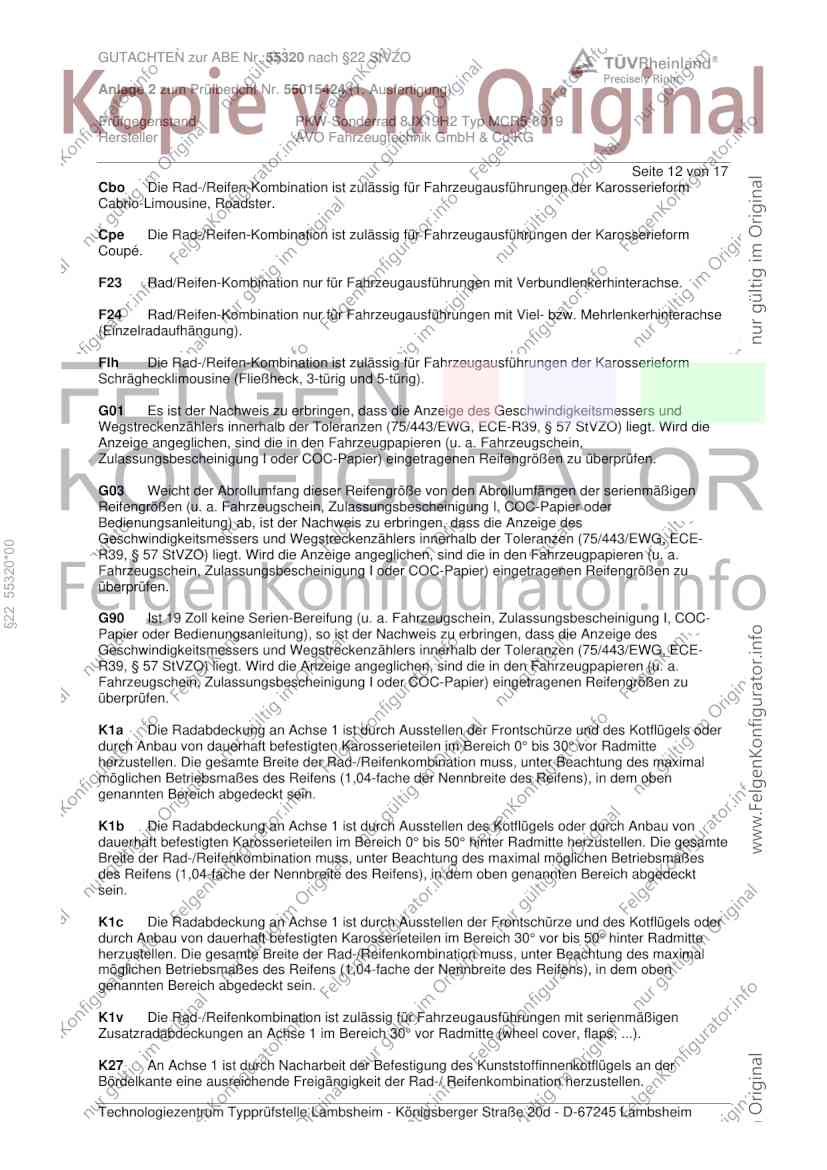

Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
§22 55320*00
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 17

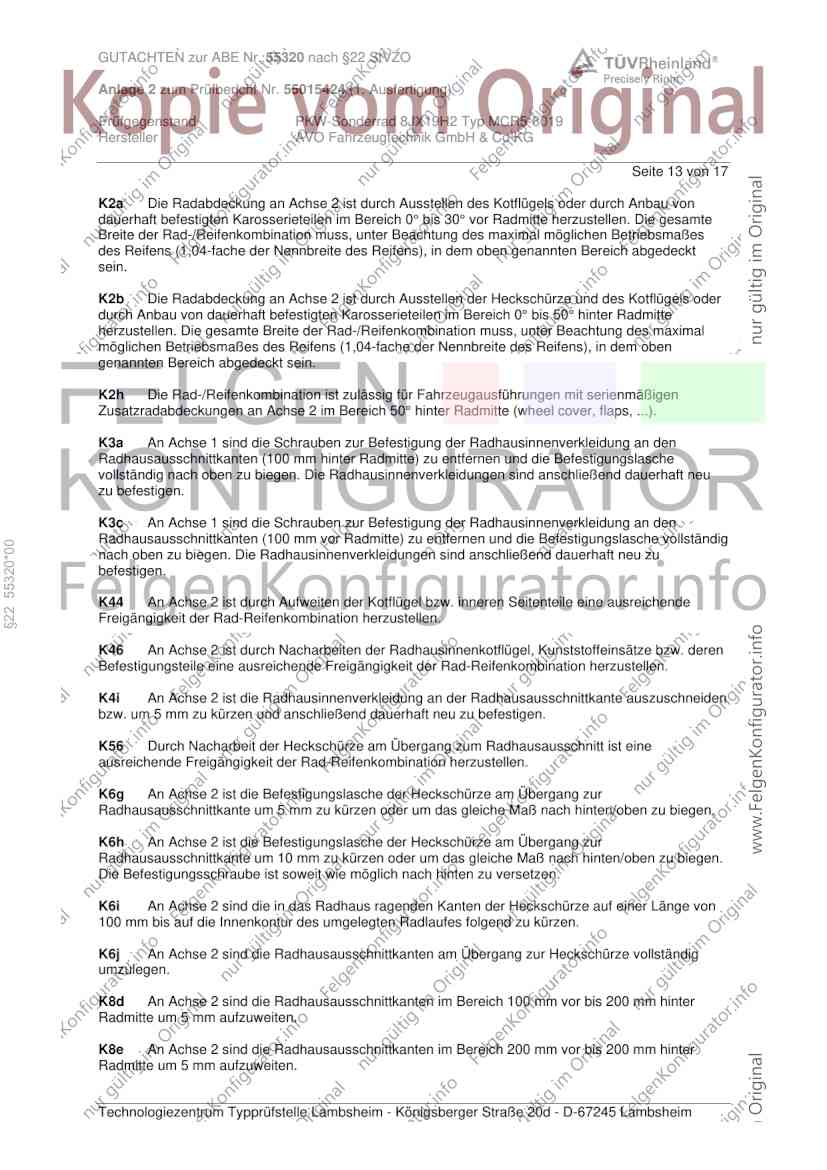

K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
§22 55320*00
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 17

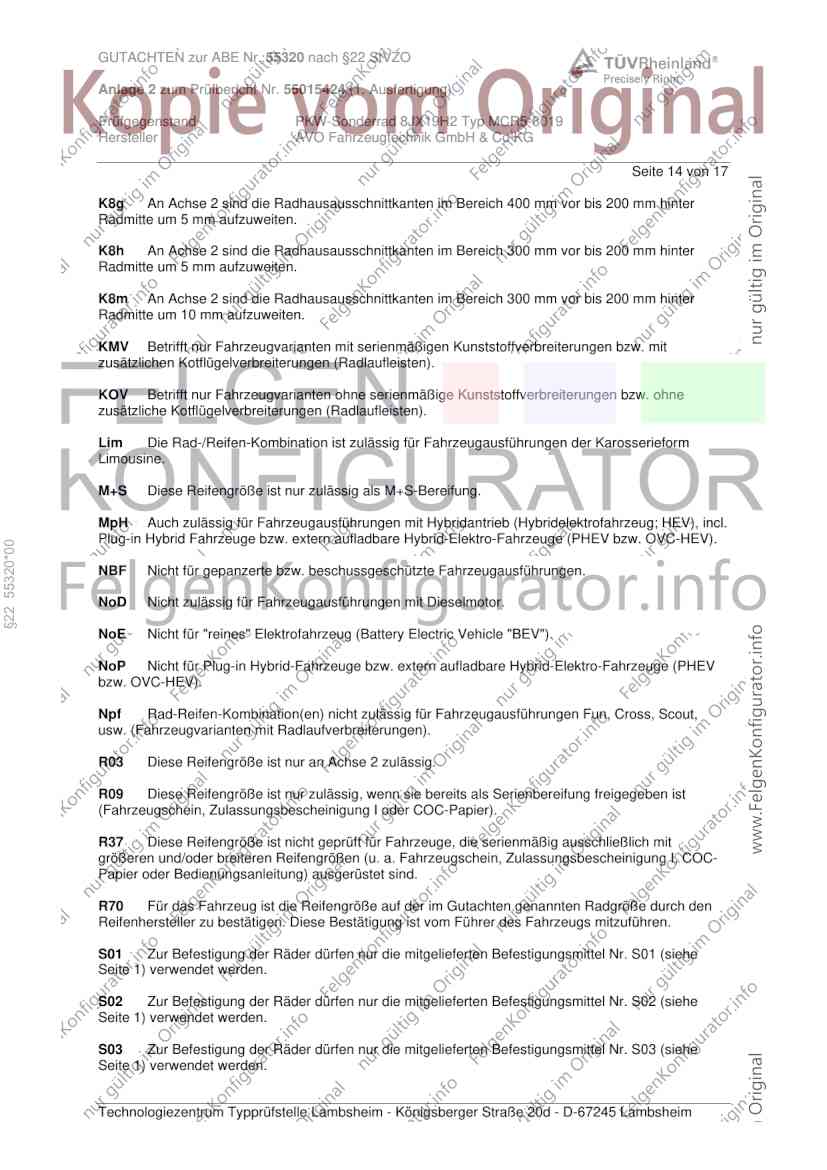

K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
§22 55320*00
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 17

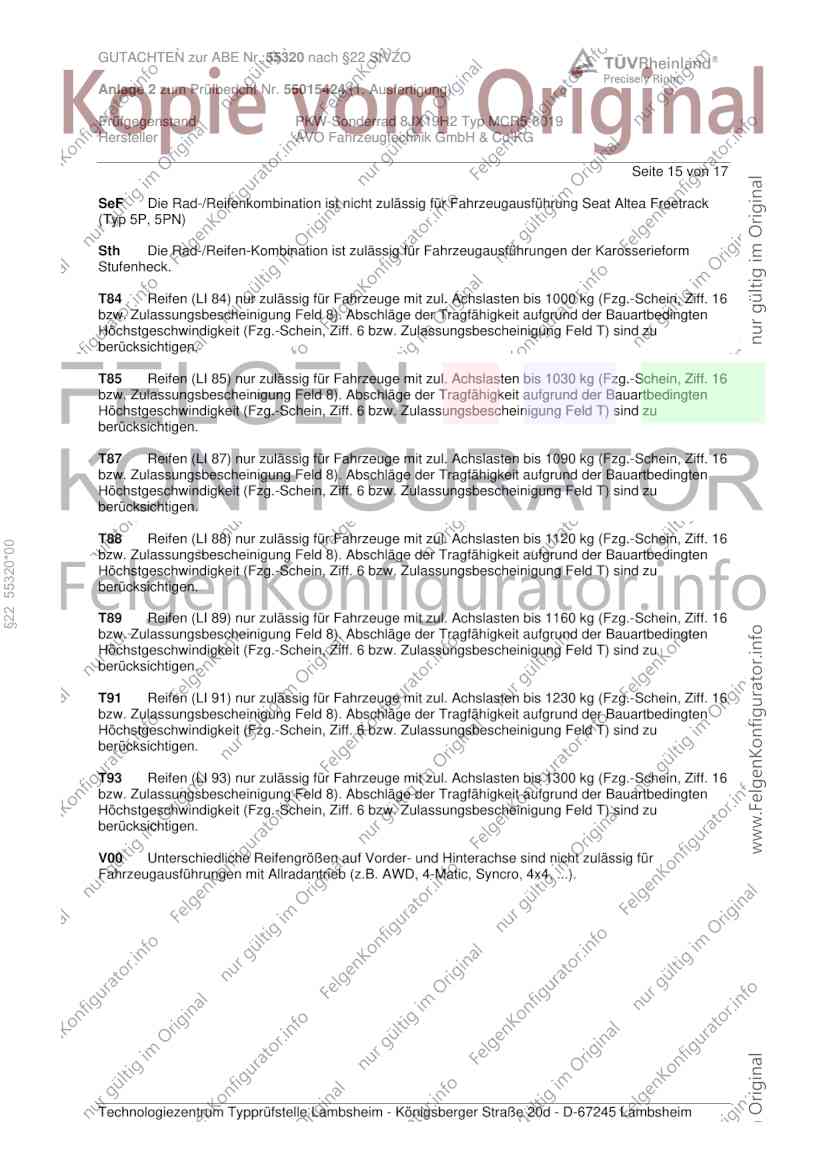

SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
§22 55320*00
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 17

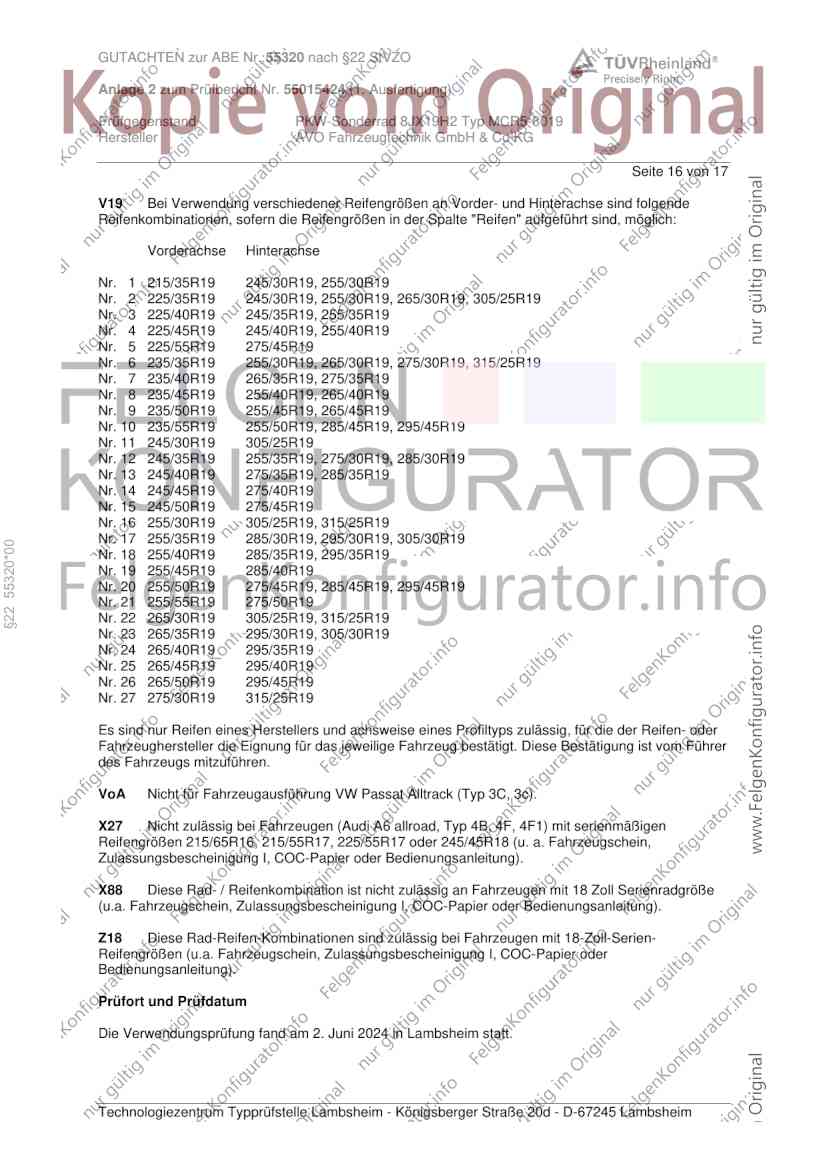

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
§22 55320*00
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. Juni 2024 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 55320 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55015424 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR5-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 17

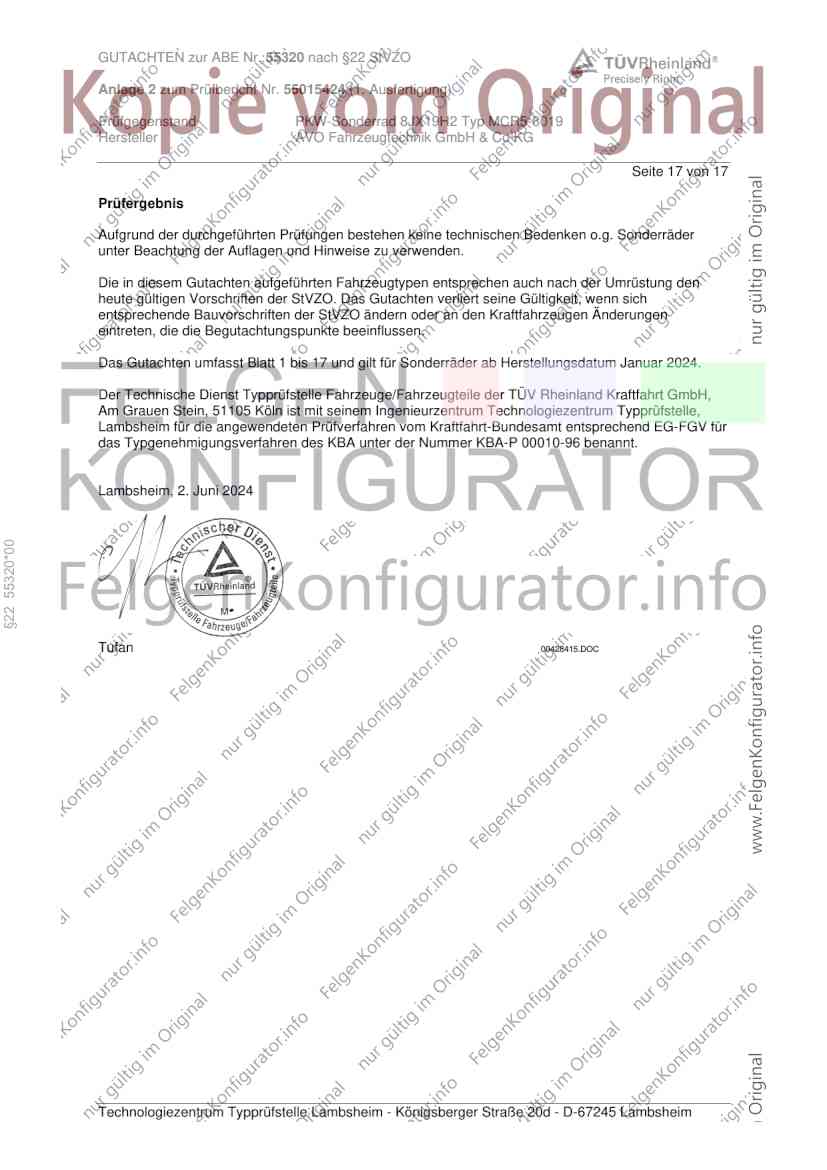

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Januar 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Juni 2024
§22 55320*00
Tufan 00428415.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
