GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 18
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCR6
Typ MCR6-8019
Radgröße 8JX19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
BM MCR6-8019 BM / Ø66,5 - Ø57,1 5/112/57,1 48 600 2100
Kennzeichnungen
KBA-Nummer 100249
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR6-8019 (s.o.)
Radgröße 8JX19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 100249*00
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 28,3
S03 Schraube M14x1,5 Kegel 60° 125 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/35R19 T85 A12 A14 A16
8V 77-140 225/35R19 T88 A22 A57 Cbo
e1*2007/46*0607*.. 77-140 235/35R19 A01 G03 F24 Lim S01
- Limousine / Cabrio 77-140 235/35R19 R09
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

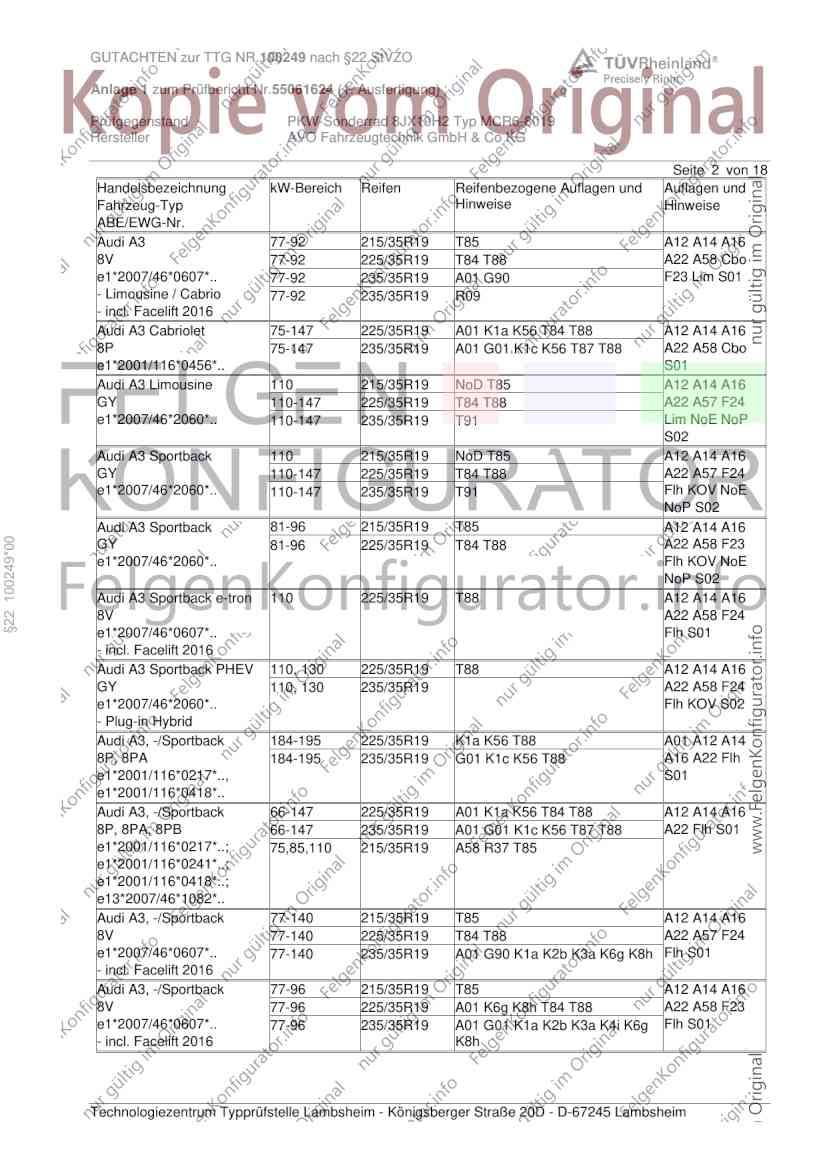

GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-92 215/35R19 T85 A12 A14 A16
8V 77-92 225/35R19 T84 T88 A22 A58 Cbo
e1*2007/46*0607*.. 77-92 235/35R19 A01 G90 F23 Lim S01
- Limousine / Cabrio 77-92 235/35R19 R09
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 225/35R19 A01 K1a K56 T84 T88 A12 A14 A16
8P 75-147 235/35R19 A01 G01 K1c K56 T87 T88 A22 A58 Cbo
e1*2001/116*0456*.. S01
Audi A3 Limousine 110 215/35R19 NoD T85 A12 A14 A16
GY 110-147 225/35R19 T84 T88 A22 A57 F24
e1*2007/46*2060*.. 110-147 235/35R19 T91 Lim NoE NoP
S02
Audi A3 Sportback 110 215/35R19 NoD T85 A12 A14 A16
GY 110-147 225/35R19 T84 T88 A22 A57 F24
e1*2007/46*2060*.. 110-147 235/35R19 T91 Flh KOV NoE
NoP S02
Audi A3 Sportback 81-96 215/35R19 T85 A12 A14 A16
§22 100249*00
GY 81-96 225/35R19 T84 T88 A22 A58 F23
e1*2007/46*2060*.. Flh KOV NoE
NoP S02
Audi A3 Sportback e-tron 110 225/35R19 T88 A12 A14 A16
8V A22 A58 F24
e1*2007/46*0607*.. Flh S01
- incl. Facelift 2016
Audi A3 Sportback PHEV 110, 130 225/35R19 T88 A12 A14 A16
GY 110, 130 235/35R19 A22 A58 F24
e1*2007/46*2060*.. Flh KOV S02
- Plug-in Hybrid
Audi A3, -/Sportback 184-195 225/35R19 K1a K56 T88 A01 A12 A14
8P, 8PA 184-195 235/35R19 G01 K1c K56 T88 A16 A22 Flh
e1*2001/116*0217*.., S01
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 A01 K1a K56 T84 T88 A12 A14 A16
8P, 8PA, 8PB 66-147 235/35R19 A01 G01 K1c K56 T87 T88 A22 Flh S01
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 R37 T85
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/35R19 T85 A12 A14 A16
8V 77-140 225/35R19 T84 T88 A22 A57 F24
e1*2007/46*0607*.. 77-140 235/35R19 A01 G90 K1a K2b K3a K6g K8h Flh S01
- incl. Facelift 2016
Audi A3, -/Sportback 77-96 215/35R19 T85 A12 A14 A16
8V 77-96 225/35R19 A01 K6g K8h T84 T88 A22 A58 F23
e1*2007/46*0607*.. 77-96 235/35R19 A01 G01 K1a K2b K3a K4i K6g Flh S01
- incl. Facelift 2016 K8h
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

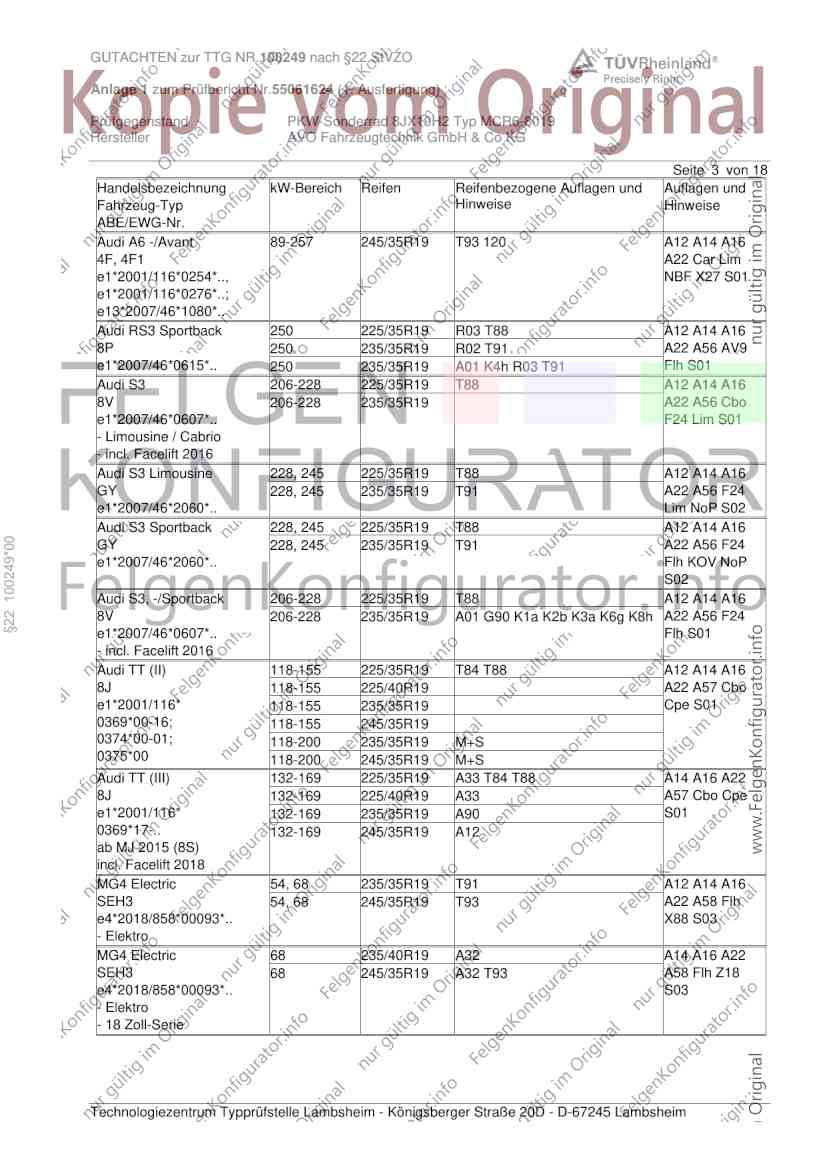

GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-257 245/35R19 T93 120 A12 A14 A16
4F, 4F1 A22 Car Lim
e1*2001/116*0254*.., NBF X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi RS3 Sportback 250 225/35R19 R03 T88 A12 A14 A16
8P 250 235/35R19 R02 T91 A22 A56 AV9
e1*2007/46*0615*.. 250 235/35R19 A01 K4h R03 T91 Flh S01
Audi S3 206-228 225/35R19 T88 A12 A14 A16
8V 206-228 235/35R19 A22 A56 Cbo
e1*2007/46*0607*.. F24 Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3 Limousine 228, 245 225/35R19 T88 A12 A14 A16
GY 228, 245 235/35R19 T91 A22 A56 F24
e1*2007/46*2060*.. Lim NoP S02
Audi S3 Sportback 228, 245 225/35R19 T88 A12 A14 A16
§22 100249*00
GY 228, 245 235/35R19 T91 A22 A56 F24
e1*2007/46*2060*.. Flh KOV NoP
S02
Audi S3, -/Sportback 206-228 225/35R19 T88 A12 A14 A16
8V 206-228 235/35R19 A01 G90 K1a K2b K3a K6g K8h A22 A56 F24
e1*2007/46*0607*.. Flh S01
- incl. Facelift 2016
Audi TT (II) 118-155 225/35R19 T84 T88 A12 A14 A16
8J 118-155 225/40R19 A22 A57 Cbo
e1*2001/116* 118-155 235/35R19 Cpe S01
0369*00-16; 118-155 245/35R19
0374*00-01; 118-200 235/35R19 M+S
0375*00 118-200 245/35R19 M+S
Audi TT (III) 132-169 225/35R19 A33 T84 T88 A14 A16 A22
8J 132-169 225/40R19 A33 A57 Cbo Cpe
e1*2001/116* 132-169 235/35R19 A90 S01
0369*17-.. 132-169 245/35R19 A12
ab MJ 2015 (8S)
incl. Facelift 2018
MG4 Electric 54, 68 235/35R19 T91 A12 A14 A16
SEH3 54, 68 245/35R19 T93 A22 A58 Flh
e4*2018/858*00093*.. X88 S03
- Elektro
MG4 Electric 68 235/40R19 A32 A14 A16 A22
SEH3 68 245/35R19 A32 T93 A58 Flh Z18
e4*2018/858*00093*.. S03
- Elektro
- 18 Zoll-Serie
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

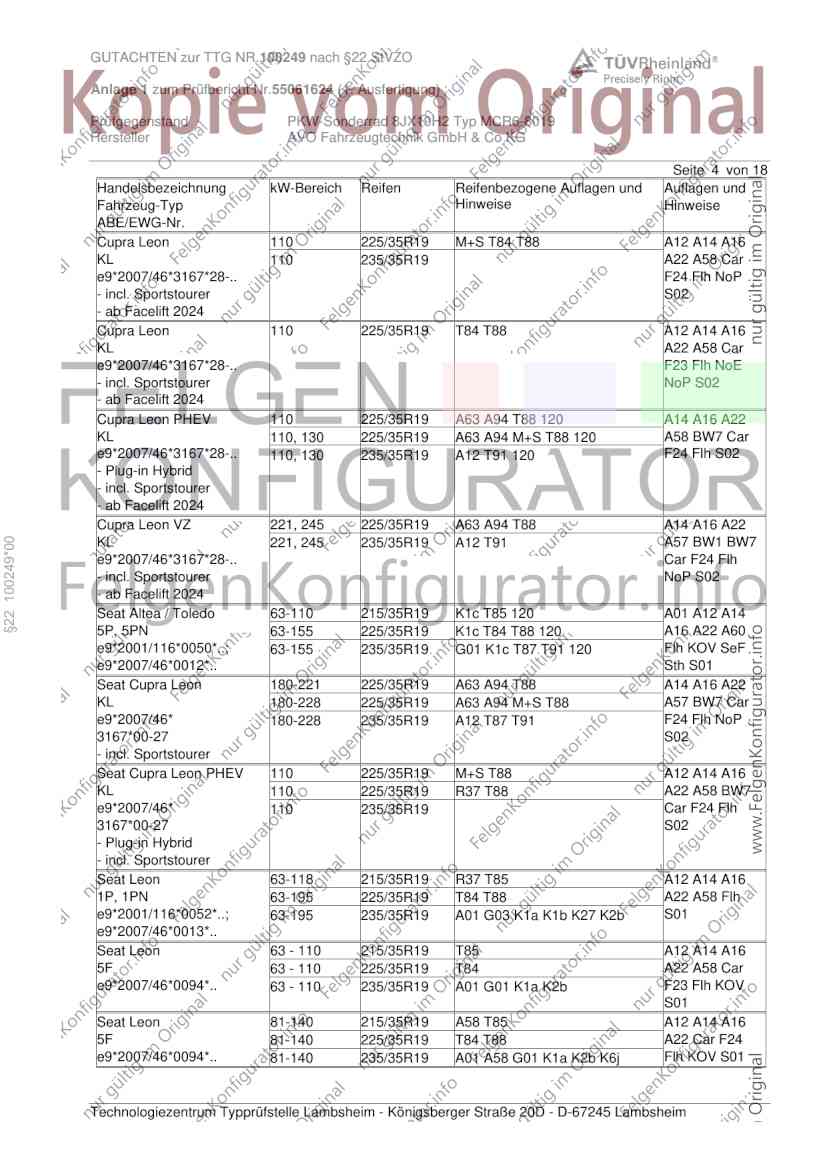

GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Cupra Leon 110 225/35R19 M+S T84 T88 A12 A14 A16
KL 110 235/35R19 A22 A58 Car
e9*2007/46*3167*28-.. F24 Flh NoP
- incl. Sportstourer S02
- ab Facelift 2024
Cupra Leon 110 225/35R19 T84 T88 A12 A14 A16
KL A22 A58 Car
e9*2007/46*3167*28-.. F23 Flh NoE
- incl. Sportstourer NoP S02
- ab Facelift 2024
Cupra Leon PHEV 110 225/35R19 A63 A94 T88 120 A14 A16 A22
KL 110, 130 225/35R19 A63 A94 M+S T88 120 A58 BW7 Car
e9*2007/46*3167*28-.. 110, 130 235/35R19 A12 T91 120 F24 Flh S02
- Plug-in Hybrid
- incl. Sportstourer
- ab Facelift 2024
Cupra Leon VZ 221, 245 225/35R19 A63 A94 T88 A14 A16 A22
KL 221, 245 235/35R19 A12 T91 A57 BW1 BW7
§22 100249*00
e9*2007/46*3167*28-.. Car F24 Flh
- incl. Sportstourer NoP S02
- ab Facelift 2024
Seat Altea / Toledo 63-110 215/35R19 K1c T85 120 A01 A12 A14
5P, 5PN 63-155 225/35R19 K1c T84 T88 120 A16 A22 A60
e9*2001/116*0050*..; 63-155 235/35R19 G01 K1c T87 T91 120 Flh KOV SeF
e9*2007/46*0012*.. Sth S01
Seat Cupra Leon 180-221 225/35R19 A63 A94 T88 A14 A16 A22
KL 180-228 225/35R19 A63 A94 M+S T88 A57 BW7 Car
e9*2007/46* 180-228 235/35R19 A12 T87 T91 F24 Flh NoP
3167*00-27 S02
- incl. Sportstourer
Seat Cupra Leon PHEV 110 225/35R19 M+S T88 A12 A14 A16
KL 110 225/35R19 R37 T88 A22 A58 BW7
e9*2007/46* 110 235/35R19 Car F24 Flh
3167*00-27 S02
- Plug-in Hybrid
- incl. Sportstourer
Seat Leon 63-118 215/35R19 R37 T85 A12 A14 A16
1P, 1PN 63-195 225/35R19 T84 T88 A22 A58 Flh
e9*2001/116*0052*..; 63-195 235/35R19 A01 G03 K1a K1b K27 K2b S01
e9*2007/46*0013*..
Seat Leon 63 - 110 215/35R19 T85 A12 A14 A16
5F 63 - 110 225/35R19 T84 A22 A58 Car
e9*2007/46*0094*.. 63 - 110 235/35R19 A01 G01 K1a K2b F23 Flh KOV
S01
Seat Leon 81-140 215/35R19 A58 T85 A12 A14 A16
5F 81-140 225/35R19 T84 T88 A22 Car F24
e9*2007/46*0094*.. 81-140 235/35R19 A01 A58 G01 K1a K2b K6j Flh KOV S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

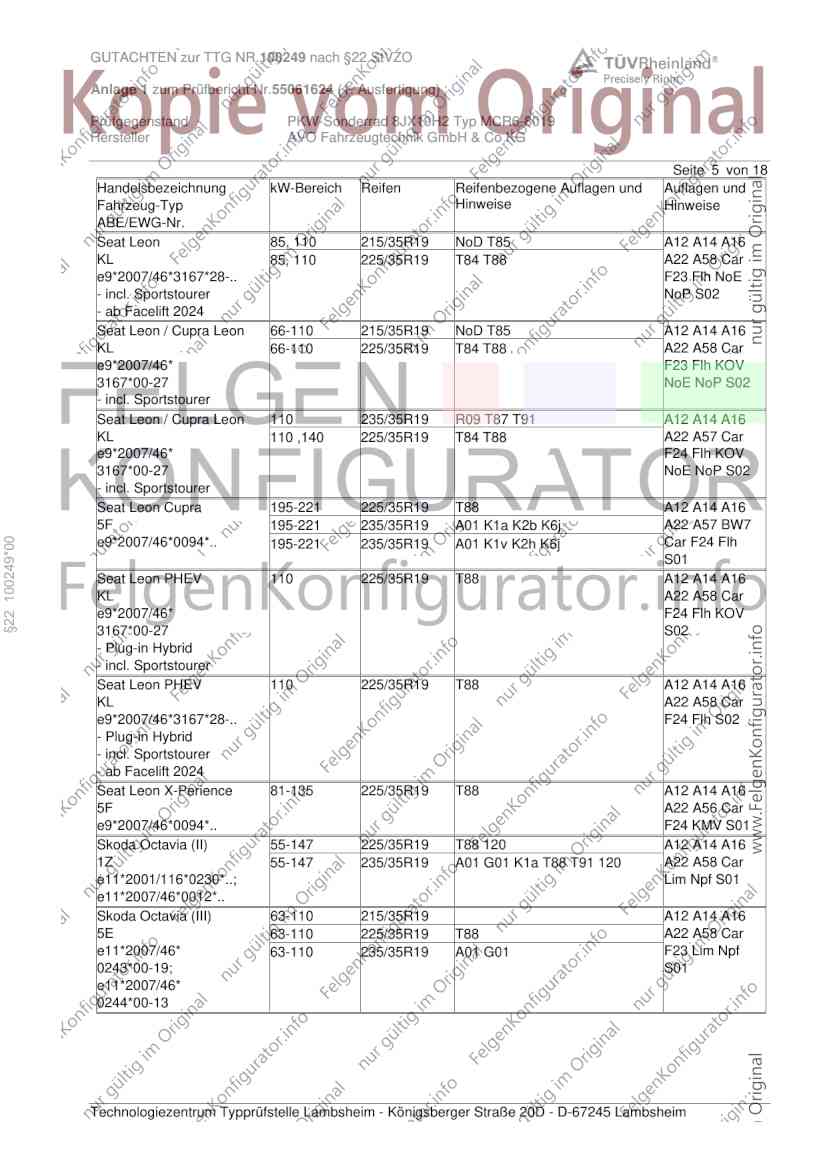

GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 85, 110 215/35R19 NoD T85 A12 A14 A16
KL 85, 110 225/35R19 T84 T88 A22 A58 Car
e9*2007/46*3167*28-.. F23 Flh NoE
- incl. Sportstourer NoP S02
- ab Facelift 2024
Seat Leon / Cupra Leon 66-110 215/35R19 NoD T85 A12 A14 A16
KL 66-110 225/35R19 T84 T88 A22 A58 Car
e9*2007/46* F23 Flh KOV
3167*00-27 NoE NoP S02
- incl. Sportstourer
Seat Leon / Cupra Leon 110 235/35R19 R09 T87 T91 A12 A14 A16
KL 110 ,140 225/35R19 T84 T88 A22 A57 Car
e9*2007/46* F24 Flh KOV
3167*00-27 NoE NoP S02
- incl. Sportstourer
Seat Leon Cupra 195-221 225/35R19 T88 A12 A14 A16
5F 195-221 235/35R19 A01 K1a K2b K6j A22 A57 BW7
e9*2007/46*0094*.. Car F24 Flh
§22 100249*00
195-221 235/35R19 A01 K1v K2h K6j
S01
Seat Leon PHEV 110 225/35R19 T88 A12 A14 A16
KL A22 A58 Car
e9*2007/46* F24 Flh KOV
3167*00-27 S02
- Plug-in Hybrid
- incl. Sportstourer
Seat Leon PHEV 110 225/35R19 T88 A12 A14 A16
KL A22 A58 Car
e9*2007/46*3167*28-.. F24 Flh S02
- Plug-in Hybrid
- incl. Sportstourer
- ab Facelift 2024
Seat Leon X-Perience 81-135 225/35R19 T88 A12 A14 A16
5F A22 A56 Car
e9*2007/46*0094*.. F24 KMV S01
Skoda Octavia (II) 55-147 225/35R19 T88 120 A12 A14 A16
1Z 55-147 235/35R19 A01 G01 K1a T88 T91 120 A22 A58 Car
e11*2001/116*0230*..; Lim Npf S01
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/35R19 A12 A14 A16
5E 63-110 225/35R19 T88 A22 A58 Car
e11*2007/46* 63-110 235/35R19 A01 G01 F23 Lim Npf
0243*00-19; S01
e11*2007/46*
0244*00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

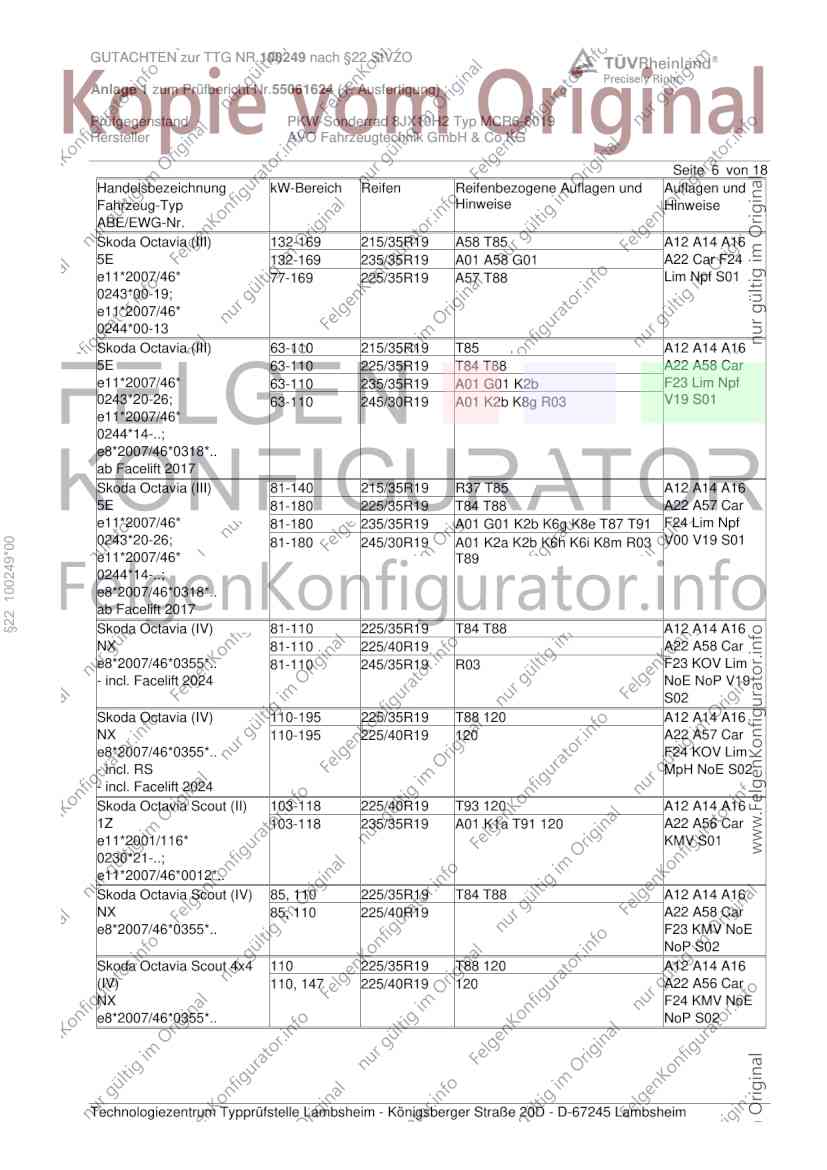

GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 132-169 215/35R19 A58 T85 A12 A14 A16
5E 132-169 235/35R19 A01 A58 G01 A22 Car F24
e11*2007/46* 77-169 225/35R19 A57 T88 Lim Npf S01
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 215/35R19 T85 A12 A14 A16
5E 63-110 225/35R19 T84 T88 A22 A58 Car
e11*2007/46* 63-110 235/35R19 A01 G01 K2b F23 Lim Npf
0243*20-26; 63-110 245/30R19 A01 K2b K8g R03 V19 S01
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 215/35R19 R37 T85 A12 A14 A16
5E 81-180 225/35R19 T84 T88 A22 A57 Car
e11*2007/46* 81-180 235/35R19 A01 G01 K2b K6g K8e T87 T91 F24 Lim Npf
0243*20-26; 81-180 245/30R19 A01 K2a K2b K6h K6i K8m R03 V00 V19 S01
§22 100249*00
e11*2007/46* T89
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (IV) 81-110 225/35R19 T84 T88 A12 A14 A16
NX 81-110 225/40R19 A22 A58 Car
e8*2007/46*0355*.. 81-110 245/35R19 R03 F23 KOV Lim
- incl. Facelift 2024 NoE NoP V19
S02
Skoda Octavia (IV) 110-195 225/35R19 T88 120 A12 A14 A16
NX 110-195 225/40R19 120 A22 A57 Car
e8*2007/46*0355*.. F24 KOV Lim
- incl. RS MpH NoE S02
- incl. Facelift 2024
Skoda Octavia Scout (II) 103-118 225/40R19 T93 120 A12 A14 A16
1Z 103-118 235/35R19 A01 K1a T91 120 A22 A56 Car
e11*2001/116* KMV S01
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout (IV) 85, 110 225/35R19 T84 T88 A12 A14 A16
NX 85, 110 225/40R19 A22 A58 Car
e8*2007/46*0355*.. F23 KMV NoE
NoP S02
Skoda Octavia Scout 4x4 110 225/35R19 T88 120 A12 A14 A16
(IV) 110, 147 225/40R19 120 A22 A56 Car
NX F24 KMV NoE
e8*2007/46*0355*.. NoP S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

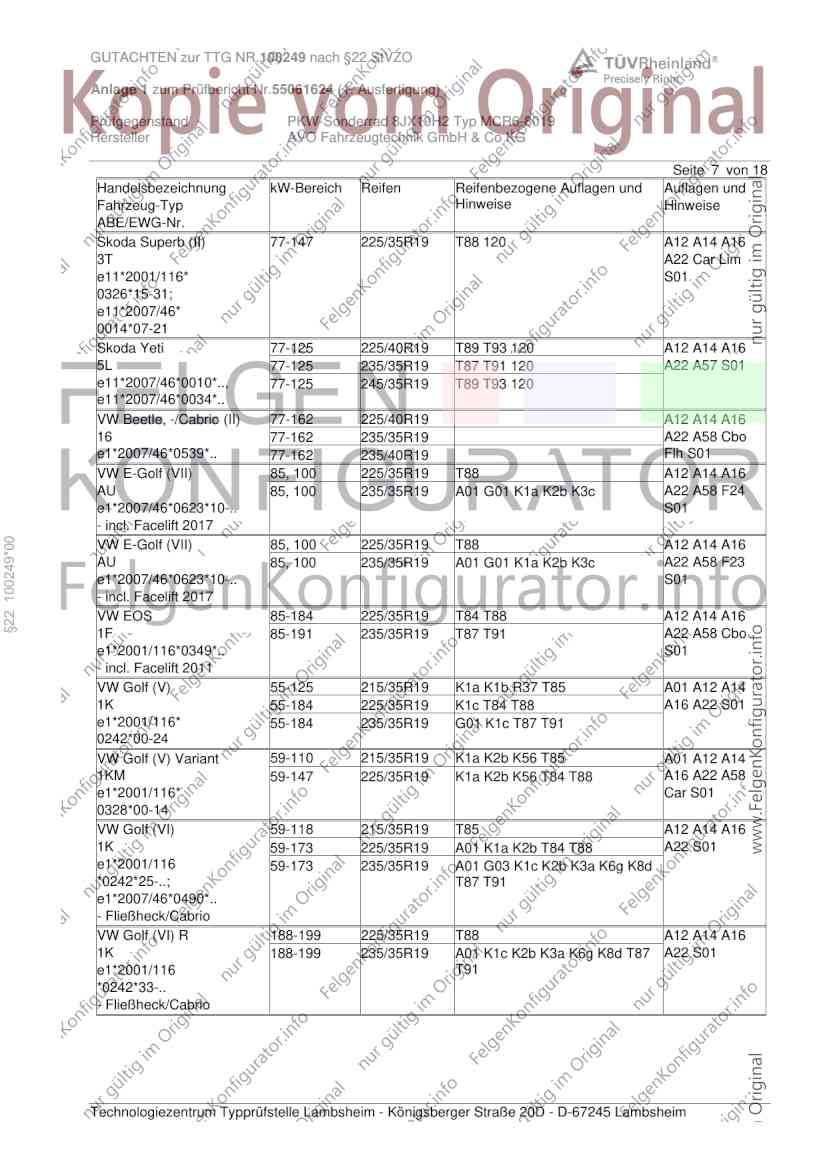

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (II) 77-147 225/35R19 T88 120 A12 A14 A16
3T A22 Car Lim
e11*2001/116* S01
0326*15-31;
e11*2007/46*
0014*07-21
Skoda Yeti 77-125 225/40R19 T89 T93 120 A12 A14 A16
5L 77-125 235/35R19 T87 T91 120 A22 A57 S01
e11*2007/46*0010*.., 77-125 245/35R19 T89 T93 120
e11*2007/46*0034*..
VW Beetle, -/Cabrio (II) 77-162 225/40R19 A12 A14 A16
16 77-162 235/35R19 A22 A58 Cbo
e1*2007/46*0539*.. 77-162 235/40R19 Flh S01
VW E-Golf (VII) 85, 100 225/35R19 T88 A12 A14 A16
AU 85, 100 235/35R19 A01 G01 K1a K2b K3c A22 A58 F24
e1*2007/46*0623*10-.. S01
- incl. Facelift 2017
§22 100249*00
VW E-Golf (VII) 85, 100 225/35R19 T88 A12 A14 A16
AU 85, 100 235/35R19 A01 G01 K1a K2b K3c A22 A58 F23
e1*2007/46*0623*10-.. S01
- incl. Facelift 2017
VW EOS 85-184 225/35R19 T84 T88 A12 A14 A16
1F 85-191 235/35R19 T87 T91 A22 A58 Cbo
e1*2001/116*0349*.. S01
- incl. Facelift 2011
VW Golf (V) 55-125 215/35R19 K1a K1b R37 T85 A01 A12 A14
1K 55-184 225/35R19 K1c T84 T88 A16 A22 S01
e1*2001/116* 55-184 235/35R19 G01 K1c T87 T91
0242*00-24
VW Golf (V) Variant 59-110 215/35R19 K1a K2b K56 T85 A01 A12 A14
1KM 59-147 225/35R19 K1a K2b K56 T84 T88 A16 A22 A58
e1*2001/116* Car S01
0328*00-14
VW Golf (VI) 59-118 215/35R19 T85 A12 A14 A16
1K 59-173 225/35R19 A01 K1a K2b T84 T88 A22 S01
e1*2001/116 59-173 235/35R19 A01 G03 K1c K2b K3a K6g K8d
*0242*25-..; T87 T91
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 225/35R19 T88 A12 A14 A16
1K 188-199 235/35R19 A01 K1c K2b K3a K6g K8d T87 A22 S01
e1*2001/116 T91
*0242*33-..
- Fließheck/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

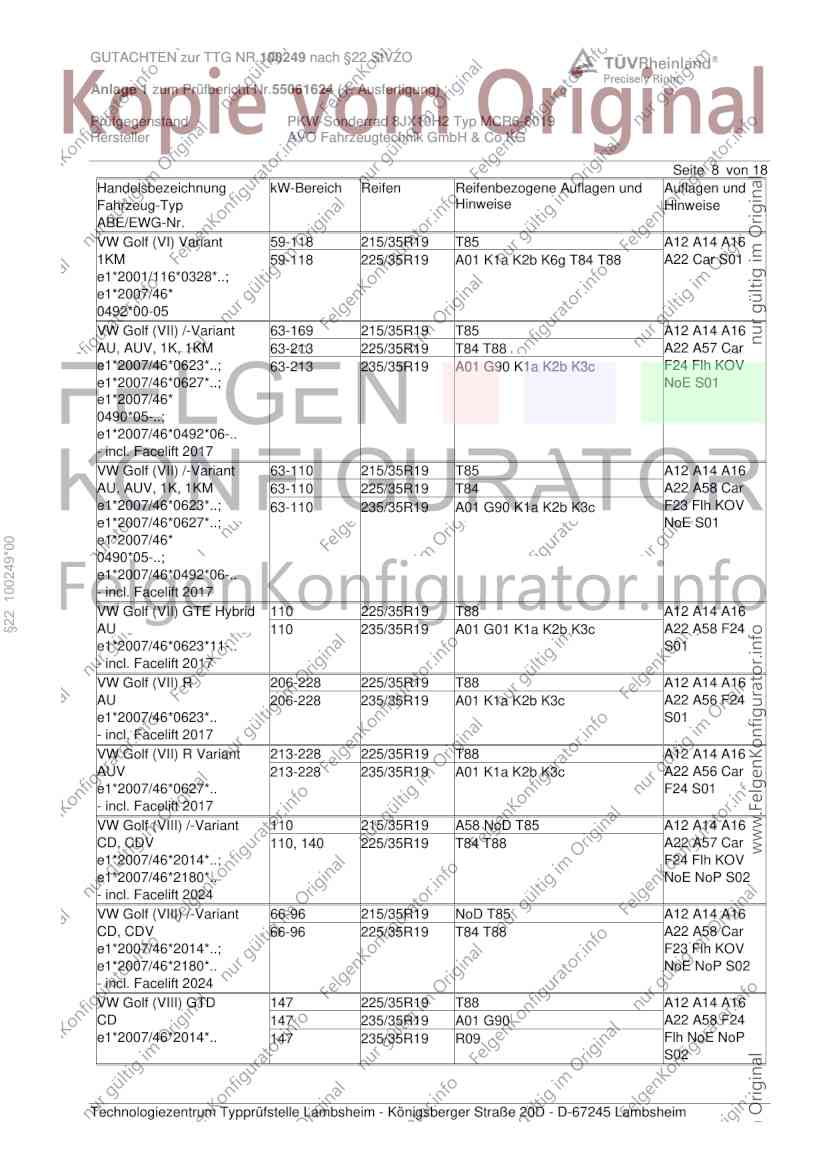

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 215/35R19 T85 A12 A14 A16
1KM 59-118 225/35R19 A01 K1a K2b K6g T84 T88 A22 Car S01
e1*2001/116*0328*..;
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-169 215/35R19 T85 A12 A14 A16
AU, AUV, 1K, 1KM 63-213 225/35R19 T84 T88 A22 A57 Car
e1*2007/46*0623*..; 63-213 235/35R19 A01 G90 K1a K2b K3c F24 Flh KOV
e1*2007/46*0627*..; NoE S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-110 215/35R19 T85 A12 A14 A16
AU, AUV, 1K, 1KM 63-110 225/35R19 T84 A22 A58 Car
e1*2007/46*0623*..; 63-110 235/35R19 A01 G90 K1a K2b K3c F23 Flh KOV
e1*2007/46*0627*..; NoE S01
e1*2007/46*
§22 100249*00
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE Hybrid 110 225/35R19 T88 A12 A14 A16
AU 110 235/35R19 A01 G01 K1a K2b K3c A22 A58 F24
e1*2007/46*0623*11-.. S01
- incl. Facelift 2017
VW Golf (VII) R 206-228 225/35R19 T88 A12 A14 A16
AU 206-228 235/35R19 A01 K1a K2b K3c A22 A56 F24
e1*2007/46*0623*.. S01
- incl. Facelift 2017
VW Golf (VII) R Variant 213-228 225/35R19 T88 A12 A14 A16
AUV 213-228 235/35R19 A01 K1a K2b K3c A22 A56 Car
e1*2007/46*0627*.. F24 S01
- incl. Facelift 2017
VW Golf (VIII) /-Variant 110 215/35R19 A58 NoD T85 A12 A14 A16
CD, CDV 110, 140 225/35R19 T84 T88 A22 A57 Car
e1*2007/46*2014*..; F24 Flh KOV
e1*2007/46*2180*.. NoE NoP S02
- incl. Facelift 2024
VW Golf (VIII) /-Variant 66-96 215/35R19 NoD T85 A12 A14 A16
CD, CDV 66-96 225/35R19 T84 T88 A22 A58 Car
e1*2007/46*2014*..; F23 Flh KOV
e1*2007/46*2180*.. NoE NoP S02
- incl. Facelift 2024
VW Golf (VIII) GTD 147 225/35R19 T88 A12 A14 A16
CD 147 235/35R19 A01 G90 A22 A58 F24
e1*2007/46*2014*.. 147 235/35R19 R09 Flh NoE NoP
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

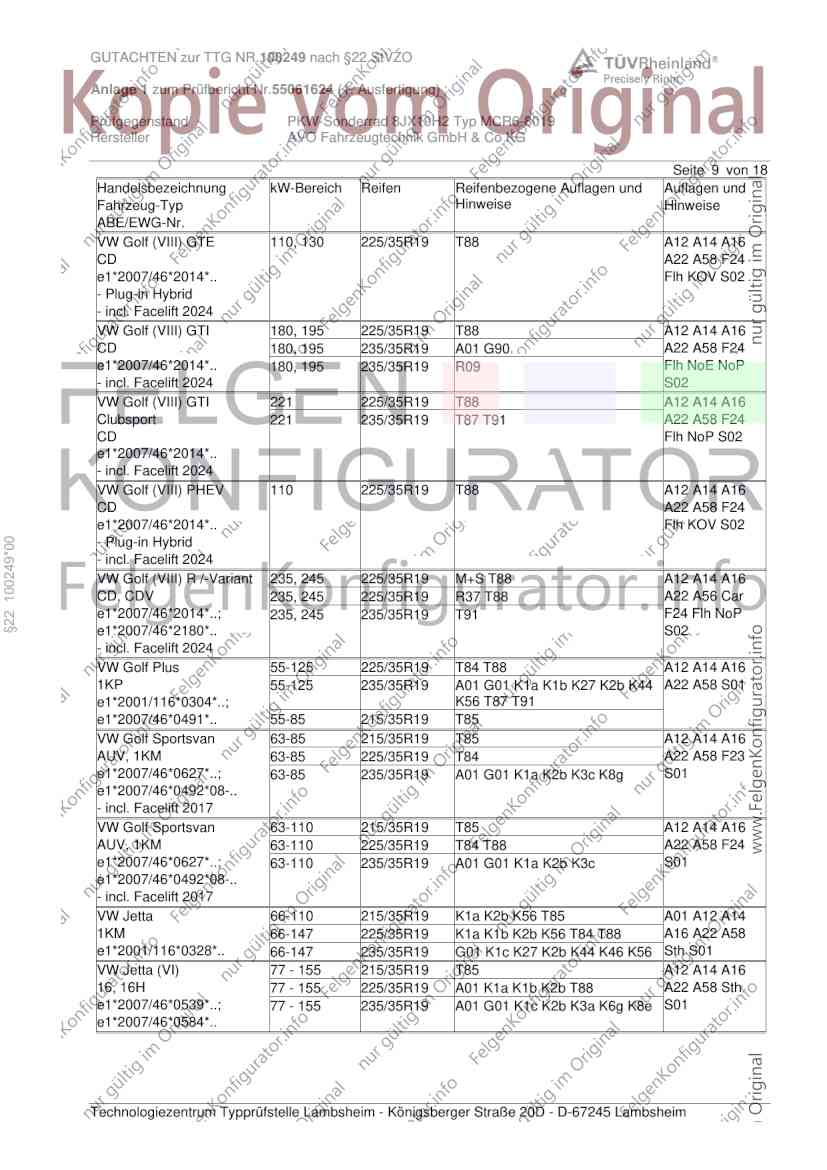

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VIII) GTE 110, 130 225/35R19 T88 A12 A14 A16
CD A22 A58 F24
e1*2007/46*2014*.. Flh KOV S02
- Plug-in Hybrid
- incl. Facelift 2024
VW Golf (VIII) GTI 180, 195 225/35R19 T88 A12 A14 A16
CD 180, 195 235/35R19 A01 G90 A22 A58 F24
e1*2007/46*2014*.. 180, 195 235/35R19 R09 Flh NoE NoP
- incl. Facelift 2024 S02
VW Golf (VIII) GTI 221 225/35R19 T88 A12 A14 A16
Clubsport 221 235/35R19 T87 T91 A22 A58 F24
CD Flh NoP S02
e1*2007/46*2014*..
- incl. Facelift 2024
VW Golf (VIII) PHEV 110 225/35R19 T88 A12 A14 A16
CD A22 A58 F24
e1*2007/46*2014*.. Flh KOV S02
- Plug-in Hybrid
§22 100249*00
- incl. Facelift 2024
VW Golf (VIII) R /-Variant 235, 245 225/35R19 M+S T88 A12 A14 A16
CD, CDV 235, 245 225/35R19 R37 T88 A22 A56 Car
e1*2007/46*2014*..; 235, 245 235/35R19 T91 F24 Flh NoP
e1*2007/46*2180*.. S02
- incl. Facelift 2024
VW Golf Plus 55-125 225/35R19 T84 T88 A12 A14 A16
1KP 55-125 235/35R19 A01 G01 K1a K1b K27 K2b K44 A22 A58 S01
e1*2001/116*0304*..; K56 T87 T91
e1*2007/46*0491*.. 55-85 215/35R19 T85
VW Golf Sportsvan 63-85 215/35R19 T85 A12 A14 A16
AUV, 1KM 63-85 225/35R19 T84 A22 A58 F23
e1*2007/46*0627*..; 63-85 235/35R19 A01 G01 K1a K2b K3c K8g S01
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Golf Sportsvan 63-110 215/35R19 T85 A12 A14 A16
AUV, 1KM 63-110 225/35R19 T84 T88 A22 A58 F24
e1*2007/46*0627*..; 63-110 235/35R19 A01 G01 K1a K2b K3c S01
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Jetta 66-110 215/35R19 K1a K2b K56 T85 A01 A12 A14
1KM 66-147 225/35R19 K1a K1b K2b K56 T84 T88 A16 A22 A58
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2b K44 K46 K56 Sth S01
VW Jetta (VI) 77 - 155 215/35R19 T85 A12 A14 A16
16, 16H 77 - 155 225/35R19 A01 K1a K1b K2b T88 A22 A58 Sth
e1*2007/46*0539*..; 77 - 155 235/35R19 A01 G01 K1c K2b K3a K6g K8e S01
e1*2007/46*0584*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

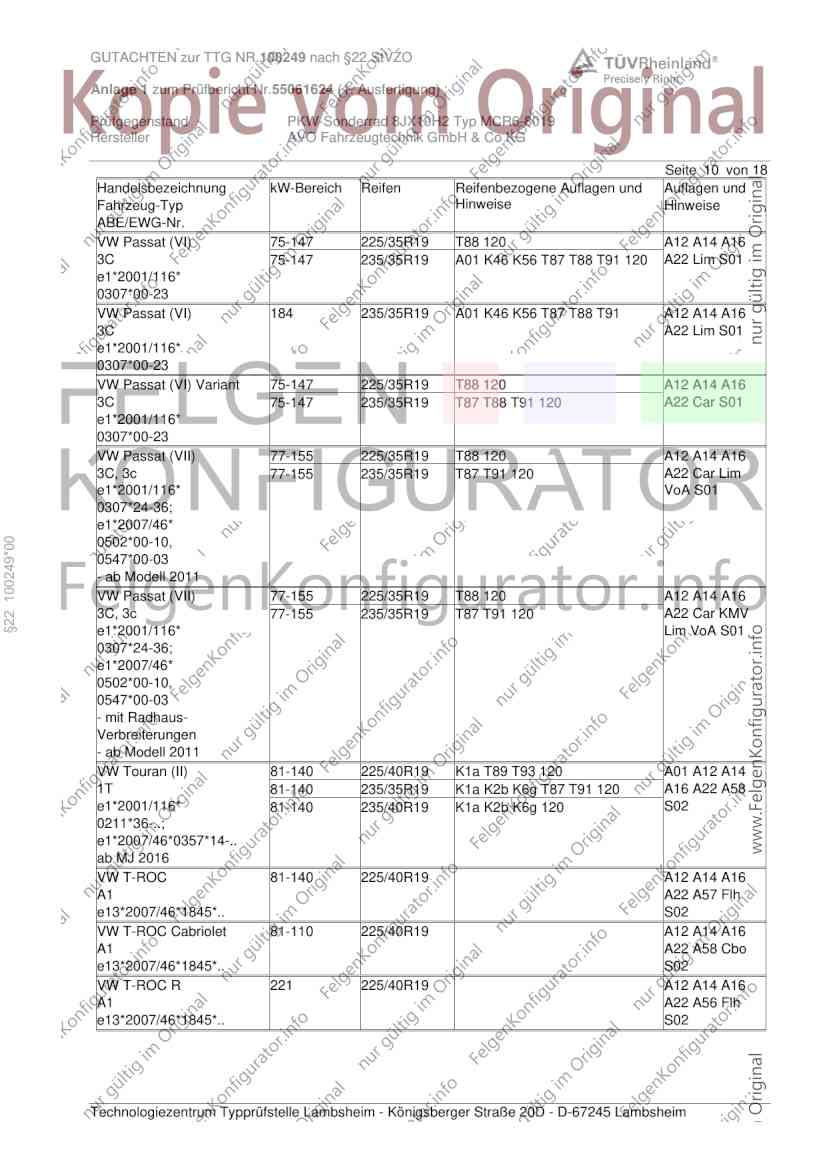

Seite 10 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 75-147 225/35R19 T88 120 A12 A14 A16
3C 75-147 235/35R19 A01 K46 K56 T87 T88 T91 120 A22 Lim S01
e1*2001/116*
0307*00-23
VW Passat (VI) 184 235/35R19 A01 K46 K56 T87 T88 T91 A12 A14 A16
3C A22 Lim S01
e1*2001/116*
0307*00-23
VW Passat (VI) Variant 75-147 225/35R19 T88 120 A12 A14 A16
3C 75-147 235/35R19 T87 T88 T91 120 A22 Car S01
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 225/35R19 T88 120 A12 A14 A16
3C, 3c 77-155 235/35R19 T87 T91 120 A22 Car Lim
e1*2001/116* VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
§22 100249*00
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 225/35R19 T88 120 A12 A14 A16
3C, 3c 77-155 235/35R19 T87 T91 120 A22 Car KMV
e1*2001/116* Lim VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
VW Touran (II) 81-140 225/40R19 K1a T89 T93 120 A01 A12 A14
1T 81-140 235/35R19 K1a K2b K6g T87 T91 120 A16 A22 A58
e1*2001/116* 81-140 235/40R19 K1a K2b K6g 120 S02
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
VW T-ROC 81-140 225/40R19 A12 A14 A16
A1 A22 A57 Flh
e13*2007/46*1845*.. S02
VW T-ROC Cabriolet 81-110 225/40R19 A12 A14 A16
A1 A22 A58 Cbo
e13*2007/46*1845*.. S02
VW T-ROC R 221 225/40R19 A12 A14 A16
A1 A22 A56 Flh
e13*2007/46*1845*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

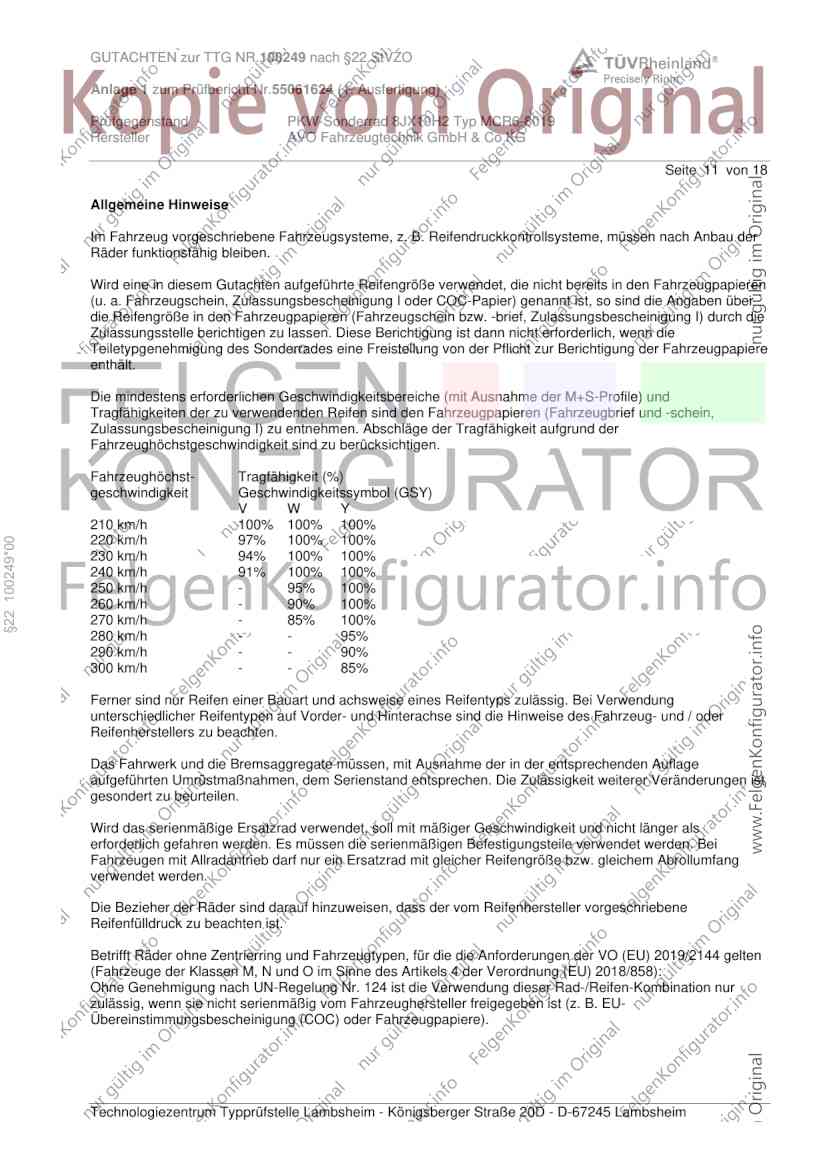

Seite 11 von 18
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
§22 100249*00
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

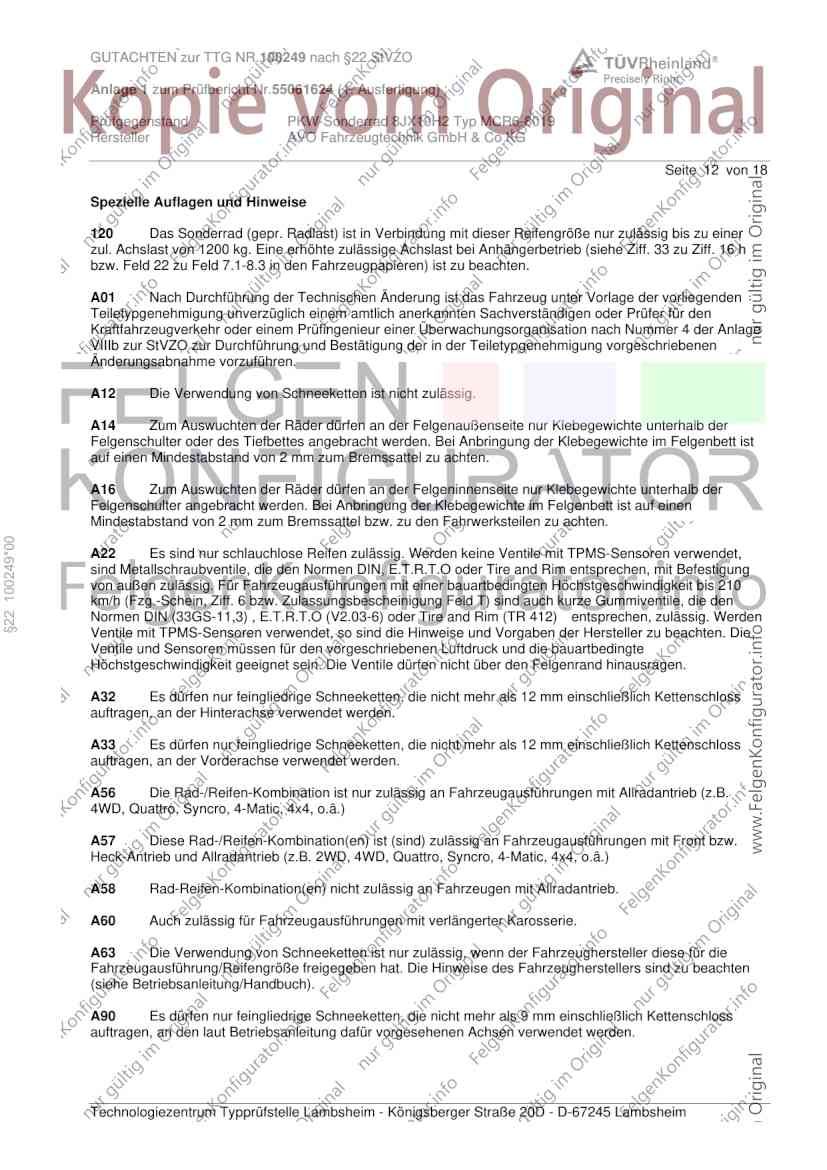

Seite 12 von 18
Spezielle Auflagen und Hinweise
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
§22 100249*00
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, mit Befestigung
von außen zulässig. Für Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit bis 210
km/h (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den
Normen DIN (33GS-11,3) , E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden
Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte
Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu beachten
(siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

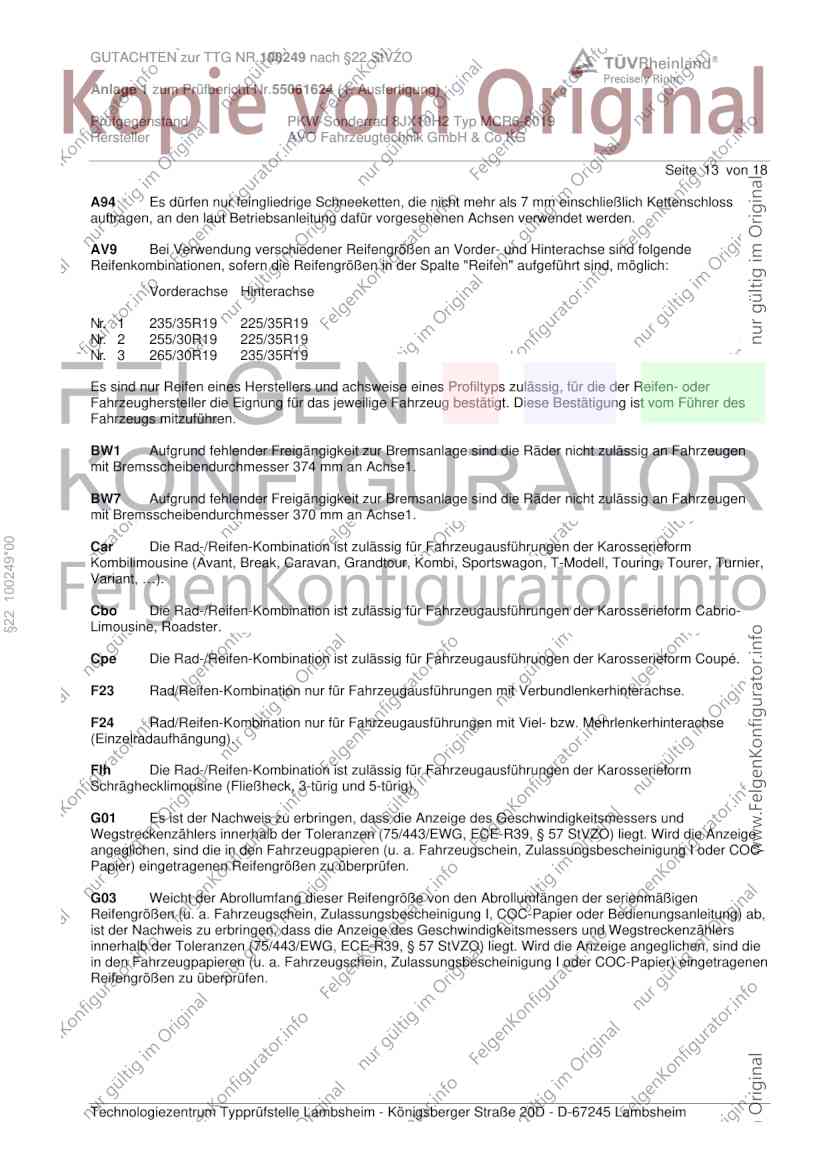

Seite 13 von 18
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 374 mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 370 mm an Achse1.
§22 100249*00
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) ab,
ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die
in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

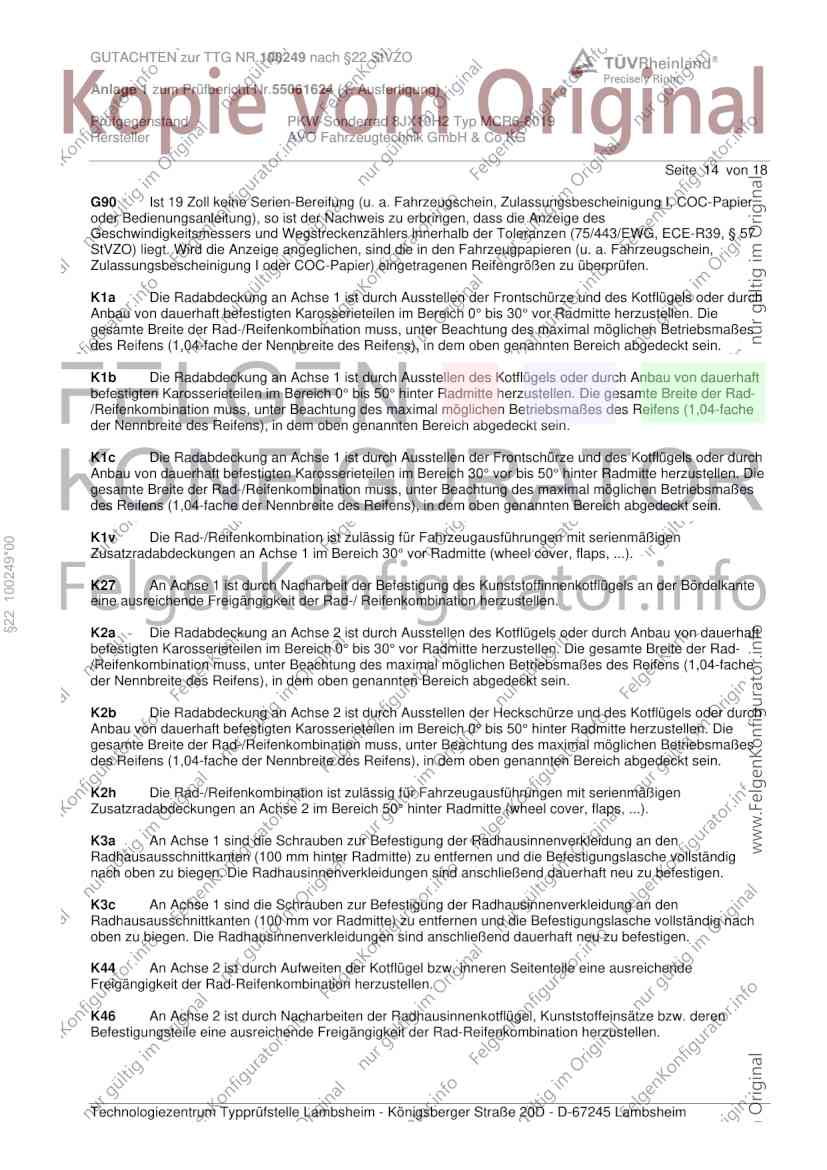

Seite 14 von 18
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
§22 100249*00
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördelkante
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

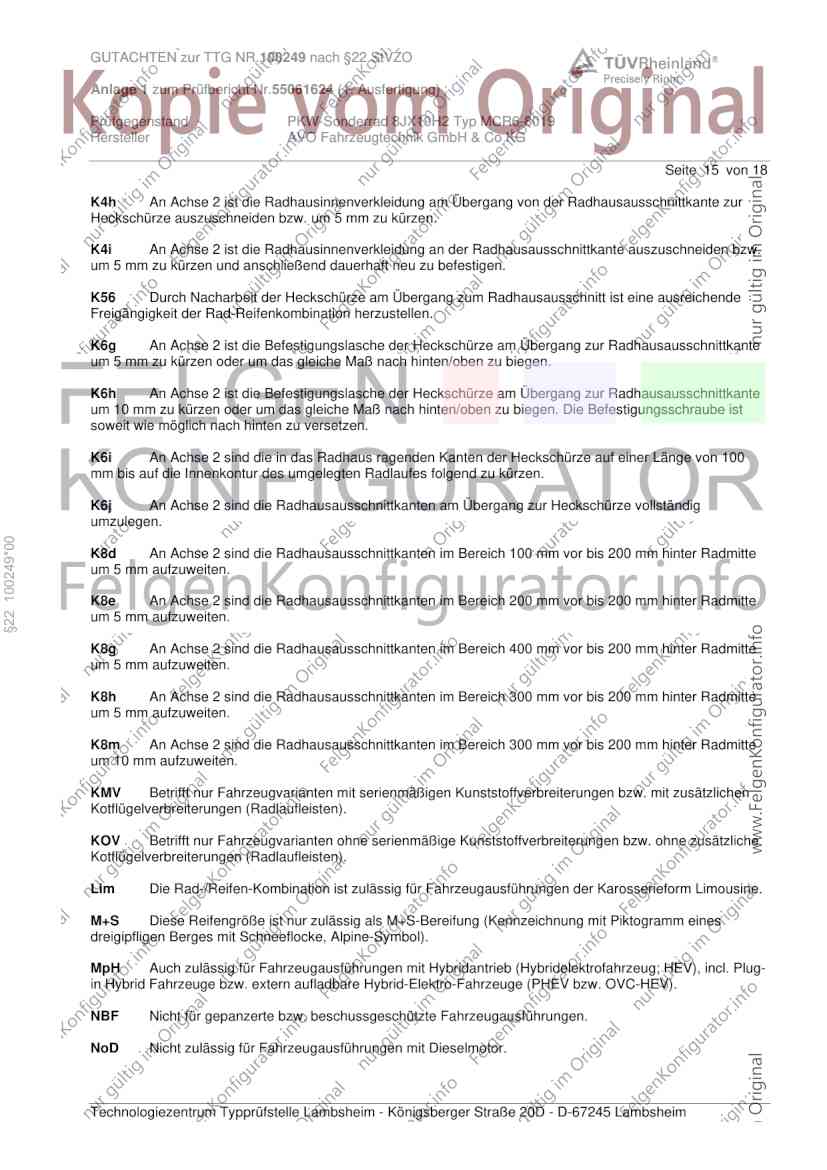

Seite 15 von 18
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
§22 100249*00
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

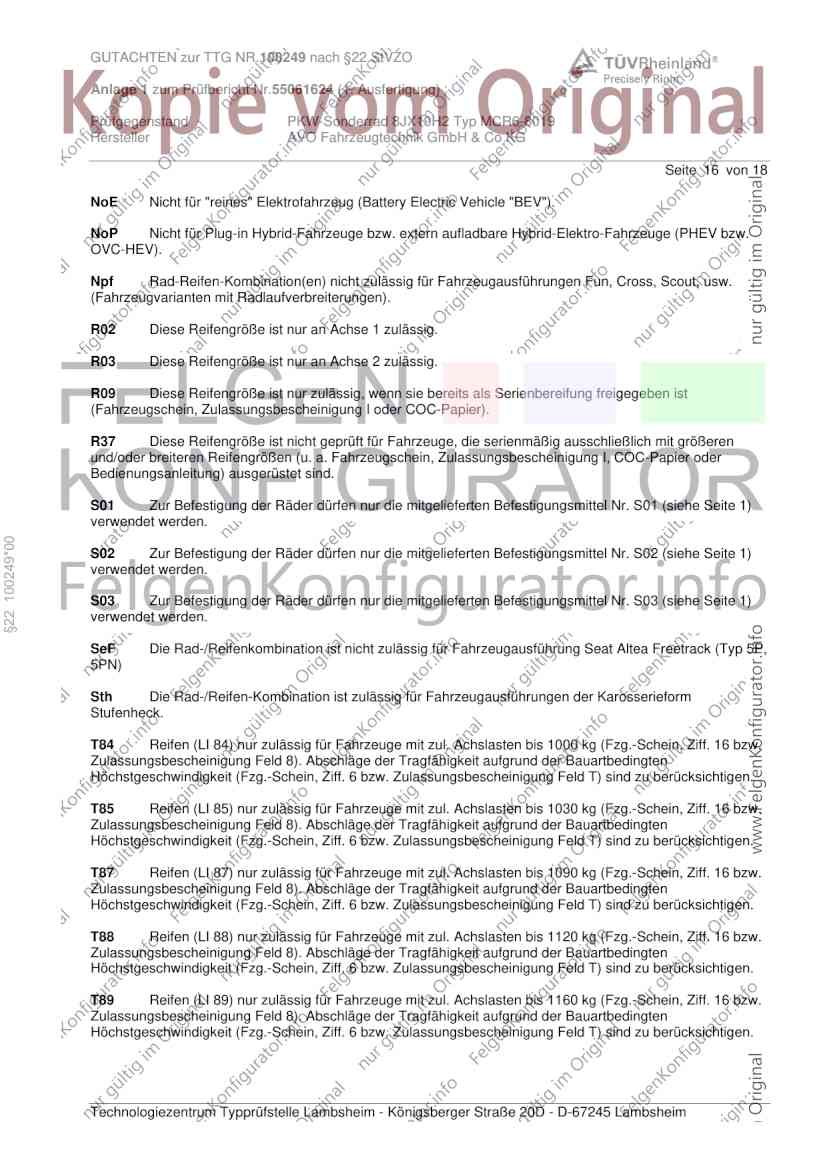

Seite 16 von 18
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
§22 100249*00
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack (Typ 5P,
5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

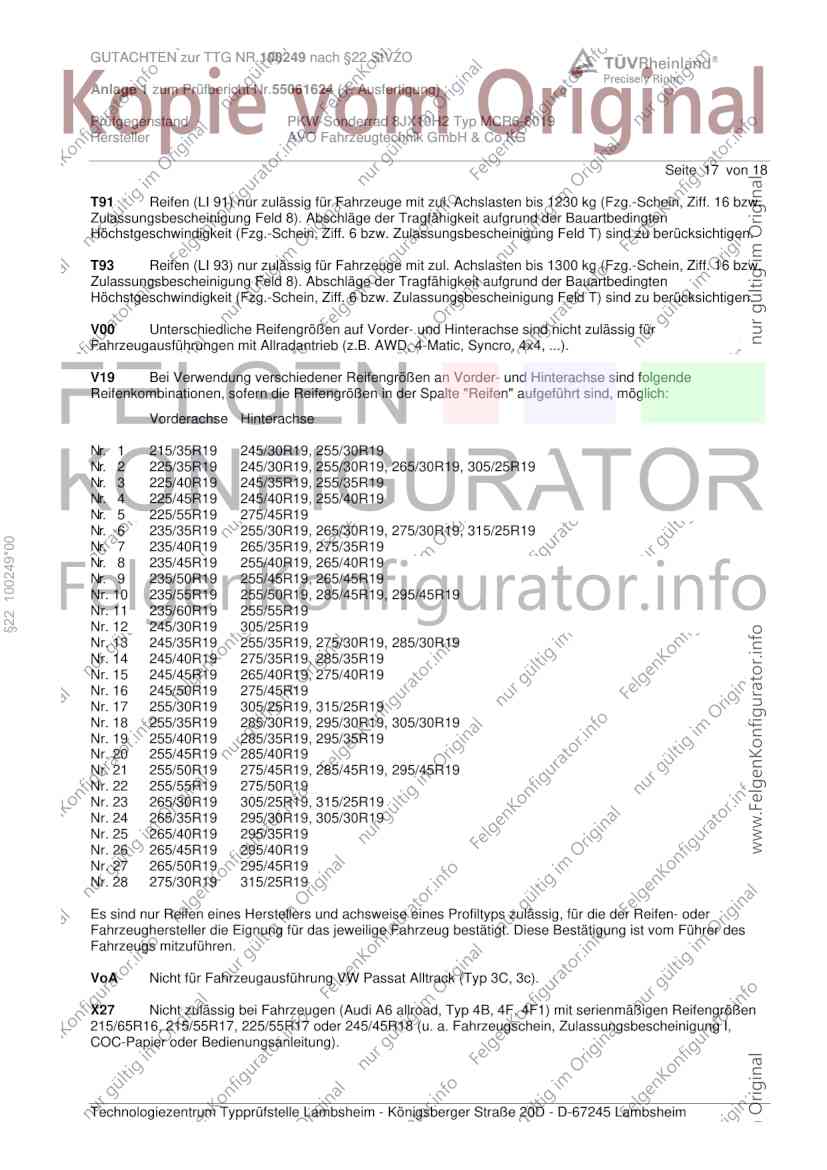

Seite 17 von 18
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
§22 100249*00
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 265/40R19, 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100249 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr.55061624 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR6-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 18
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. April 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Juli 2024.
§22 100249*00
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. April 2025
Tufan 00445729.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
