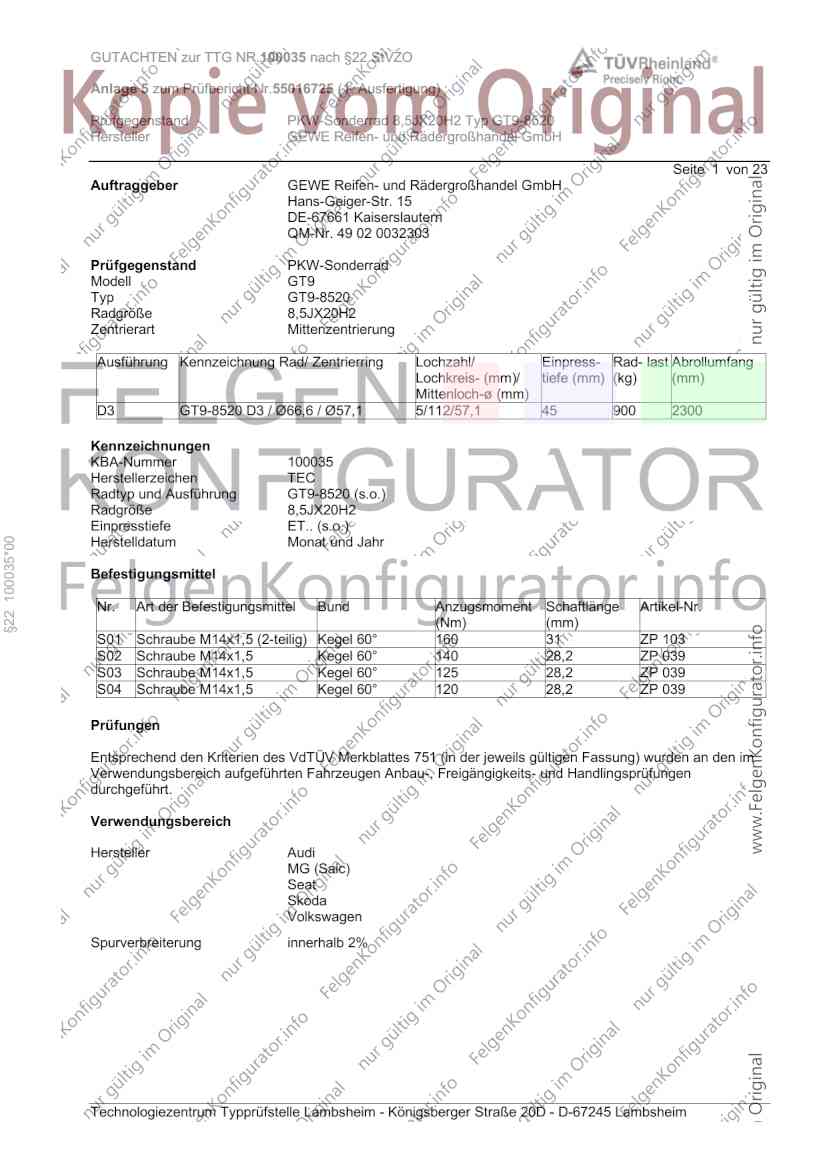

GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 1 von 23
Auftraggeber GEWE Reifen- und Rädergroßhandel GmbH
Hans-Geiger-Str. 15
DE-67661 Kaiserslautern
QM-Nr. 49 02 0032303
Prüfgegenstand PKW-Sonderrad
Modell GT9
Typ GT9-8520
Radgröße 8,5JX20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
D3 GT9-8520 D3 / Ø66,6 / Ø57,1 5/112/57,1 45 900 2300
Kennzeichnungen
KBA-Nummer 100035
Herstellerzeichen TEC
Radtyp und Ausführung GT9-8520 (s.o.)
Radgröße 8,5JX20H2
Einpresstiefe ET.. (s.o.)
§22 100035*00
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 (2-teilig) Kegel 60° 160 31 ZP 103
S02 Schraube M14x1,5 Kegel 60° 140 28,2 ZP 039
S03 Schraube M14x1,5 Kegel 60° 125 28,2 ZP 039
S04 Schraube M14x1,5 Kegel 60° 120 28,2 ZP 039
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
MG (Saic)
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

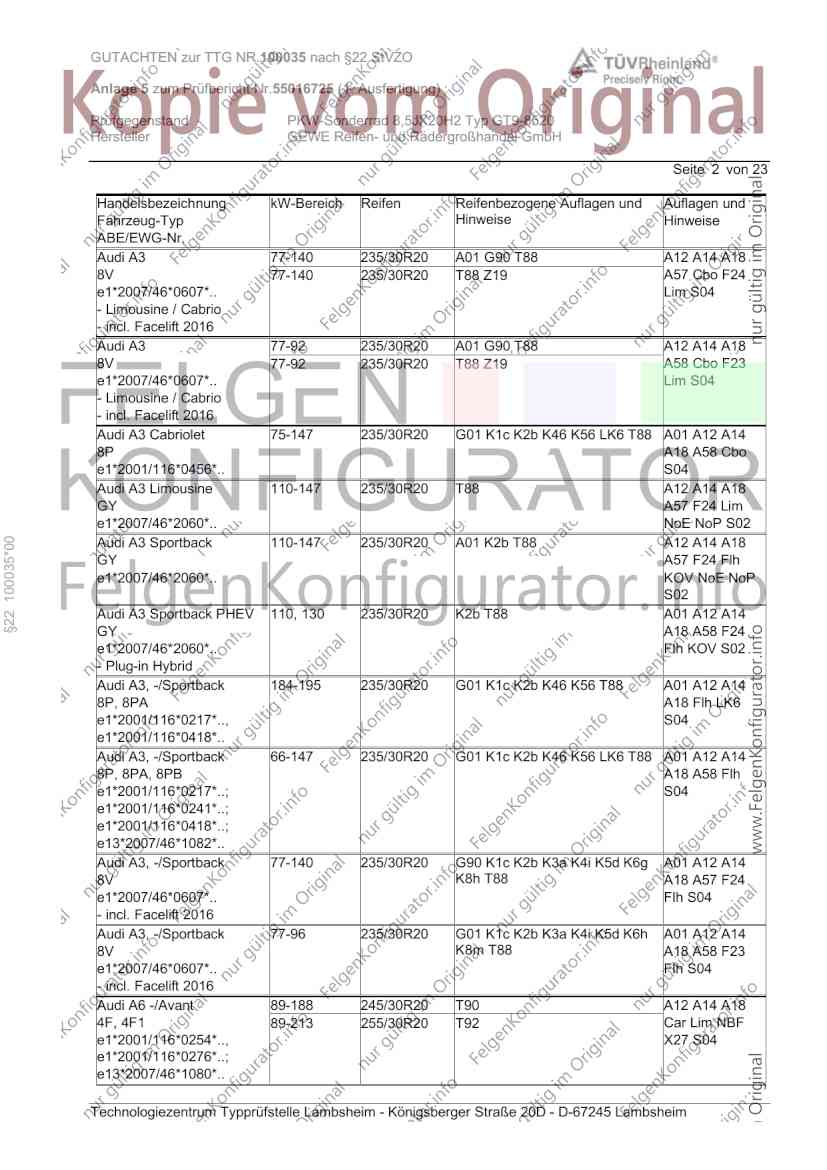

GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 2 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 235/30R20 A01 G90 T88 A12 A14 A18
8V 77-140 235/30R20 T88 Z19 A57 Cbo F24
e1*2007/46*0607*.. Lim S04
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 77-92 235/30R20 A01 G90 T88 A12 A14 A18
8V 77-92 235/30R20 T88 Z19 A58 Cbo F23
e1*2007/46*0607*.. Lim S04
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 235/30R20 G01 K1c K2b K46 K56 LK6 T88 A01 A12 A14
8P A18 A58 Cbo
e1*2001/116*0456*.. S04
Audi A3 Limousine 110-147 235/30R20 T88 A12 A14 A18
GY A57 F24 Lim
e1*2007/46*2060*.. NoE NoP S02
§22 100035*00
Audi A3 Sportback 110-147 235/30R20 A01 K2b T88 A12 A14 A18
GY A57 F24 Flh
e1*2007/46*2060*.. KOV NoE NoP
S02
Audi A3 Sportback PHEV 110, 130 235/30R20 K2b T88 A01 A12 A14
GY A18 A58 F24
e1*2007/46*2060*.. Flh KOV S02
- Plug-in Hybrid
Audi A3, -/Sportback 184-195 235/30R20 G01 K1c K2b K46 K56 T88 A01 A12 A14
8P, 8PA A18 Flh LK6
e1*2001/116*0217*.., S04
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 235/30R20 G01 K1c K2b K46 K56 LK6 T88 A01 A12 A14
8P, 8PA, 8PB A18 A58 Flh
e1*2001/116*0217*..; S04
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 235/30R20 G90 K1c K2b K3a K4i K5d K6g A01 A12 A14
8V K8h T88 A18 A57 F24
e1*2007/46*0607*.. Flh S04
- incl. Facelift 2016
Audi A3, -/Sportback 77-96 235/30R20 G01 K1c K2b K3a K4i K5d K6h A01 A12 A14
8V K8m T88 A18 A58 F23
e1*2007/46*0607*.. Flh S04
- incl. Facelift 2016
Audi A6 -/Avant 89-188 245/30R20 T90 A12 A14 A18
4F, 4F1 89-213 255/30R20 T92 Car Lim NBF
e1*2001/116*0254*.., X27 S04
e1*2001/116*0276*..;
e13*2007/46*1080*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

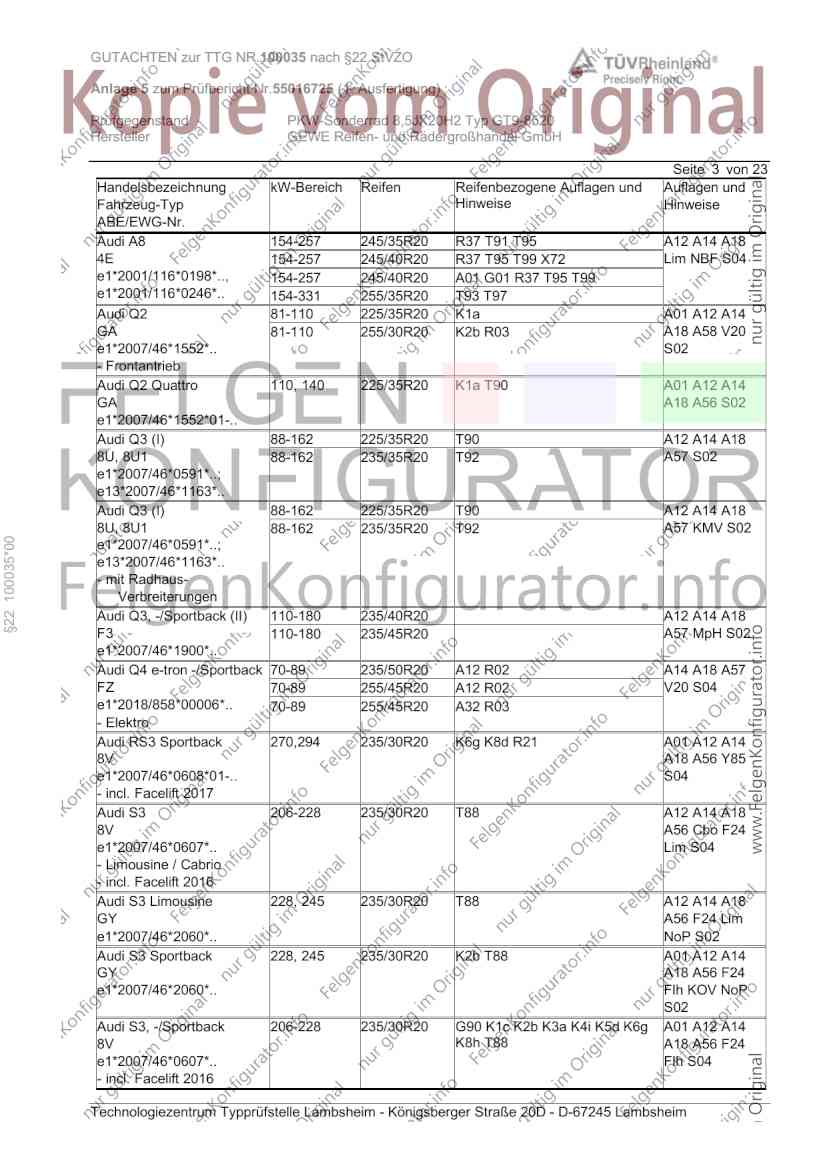

GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 3 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 154-257 245/35R20 R37 T91 T95 A12 A14 A18
4E 154-257 245/40R20 R37 T95 T99 X72 Lim NBF S04
e1*2001/116*0198*.., 154-257 245/40R20 A01 G01 R37 T95 T99
e1*2001/116*0246*.. 154-331 255/35R20 T93 T97
Audi Q2 81-110 225/35R20 K1a A01 A12 A14
GA 81-110 255/30R20 K2b R03 A18 A58 V20
e1*2007/46*1552*.. S02
- Frontantrieb
Audi Q2 Quattro 110, 140 225/35R20 K1a T90 A01 A12 A14
GA A18 A56 S02
e1*2007/46*1552*01-..
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A18
8U, 8U1 88-162 235/35R20 T92 A57 S02
e1*2007/46*0591*..;
e13*2007/46*1163*..
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A18
8U, 8U1 88-162 235/35R20 T92 A57 KMV S02
§22 100035*00
e1*2007/46*0591*..;
e13*2007/46*1163*..
- mit Radhaus-
Verbreiterungen
Audi Q3, -/Sportback (II) 110-180 235/40R20 A12 A14 A18
F3 110-180 235/45R20 A57 MpH S02
e1*2007/46*1900*..
Audi Q4 e-tron -/Sportback 70-89 235/50R20 A12 R02 A14 A18 A57
FZ 70-89 255/45R20 A12 R02 V20 S04
e1*2018/858*00006*.. 70-89 255/45R20 A32 R03
- Elektro
Audi RS3 Sportback 270,294 235/30R20 K6g K8d R21 A01 A12 A14
8V A18 A56 Y85
e1*2007/46*0608*01-.. S04
- incl. Facelift 2017
Audi S3 206-228 235/30R20 T88 A12 A14 A18
8V A56 Cbo F24
e1*2007/46*0607*.. Lim S04
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3 Limousine 228, 245 235/30R20 T88 A12 A14 A18
GY A56 F24 Lim
e1*2007/46*2060*.. NoP S02
Audi S3 Sportback 228, 245 235/30R20 K2b T88 A01 A12 A14
GY A18 A56 F24
e1*2007/46*2060*.. Flh KOV NoP
S02
Audi S3, -/Sportback 206-228 235/30R20 G90 K1c K2b K3a K4i K5d K6g A01 A12 A14
8V K8h T88 A18 A56 F24
e1*2007/46*0607*.. Flh S04
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

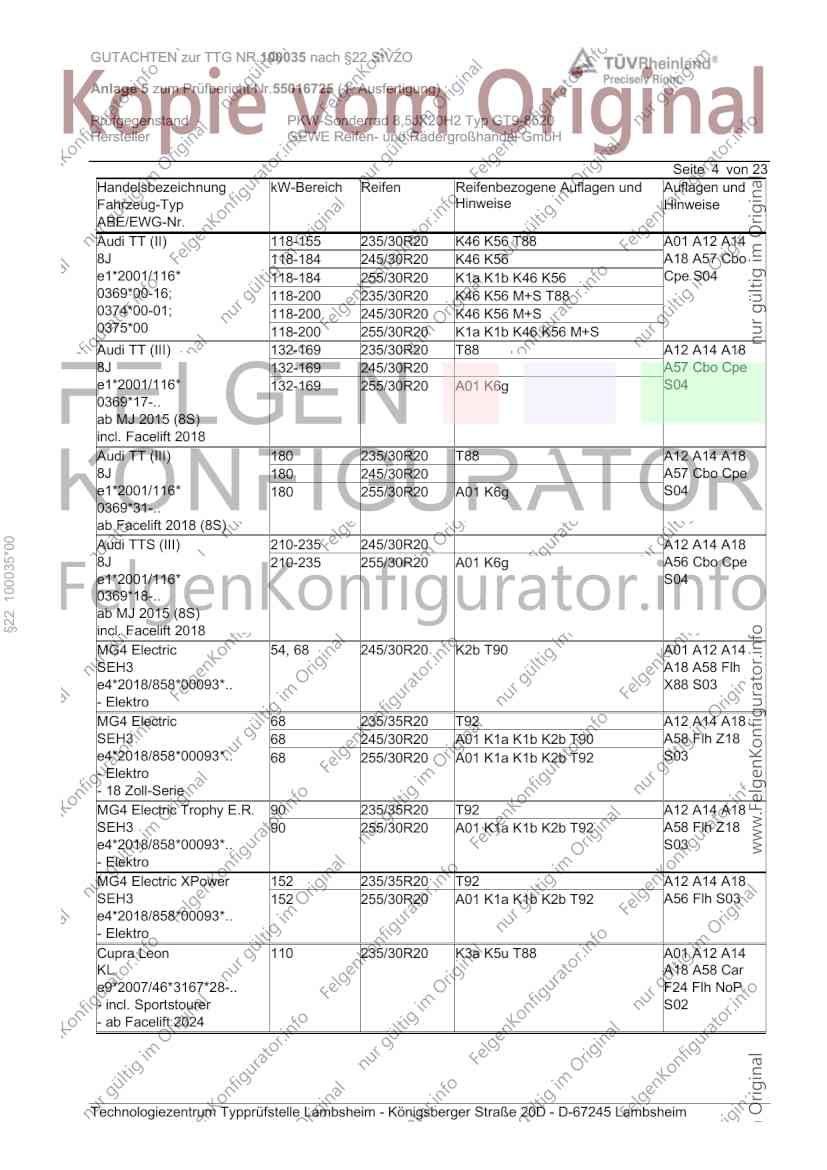

GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 4 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (II) 118-155 235/30R20 K46 K56 T88 A01 A12 A14
8J 118-184 245/30R20 K46 K56 A18 A57 Cbo
e1*2001/116* 118-184 255/30R20 K1a K1b K46 K56 Cpe S04
0369*00-16; 118-200 235/30R20 K46 K56 M+S T88
0374*00-01; 118-200 245/30R20 K46 K56 M+S
0375*00 118-200 255/30R20 K1a K1b K46 K56 M+S
Audi TT (III) 132-169 235/30R20 T88 A12 A14 A18
8J 132-169 245/30R20 A57 Cbo Cpe
e1*2001/116* 132-169 255/30R20 A01 K6g S04
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Audi TT (III) 180 235/30R20 T88 A12 A14 A18
8J 180 245/30R20 A57 Cbo Cpe
e1*2001/116* 180 255/30R20 A01 K6g S04
0369*31-..
ab Facelift 2018 (8S)
§22 100035*00
Audi TTS (III) 210-235 245/30R20 A12 A14 A18
8J 210-235 255/30R20 A01 K6g A56 Cbo Cpe
e1*2001/116* S04
0369*18-..
ab MJ 2015 (8S)
incl. Facelift 2018
MG4 Electric 54, 68 245/30R20 K2b T90 A01 A12 A14
SEH3 A18 A58 Flh
e4*2018/858*00093*.. X88 S03
- Elektro
MG4 Electric 68 235/35R20 T92 A12 A14 A18
SEH3 68 245/30R20 A01 K1a K1b K2b T90 A58 Flh Z18
e4*2018/858*00093*.. 68 255/30R20 A01 K1a K1b K2b T92 S03
- Elektro
- 18 Zoll-Serie
MG4 Electric Trophy E.R. 90 235/35R20 T92 A12 A14 A18
SEH3 90 255/30R20 A01 K1a K1b K2b T92 A58 Flh Z18
e4*2018/858*00093*.. S03
- Elektro
MG4 Electric XPower 152 235/35R20 T92 A12 A14 A18
SEH3 152 255/30R20 A01 K1a K1b K2b T92 A56 Flh S03
e4*2018/858*00093*..
- Elektro
Cupra Leon 110 235/30R20 K3a K5u T88 A01 A12 A14
KL A18 A58 Car
e9*2007/46*3167*28-.. F24 Flh NoP
- incl. Sportstourer S02
- ab Facelift 2024
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

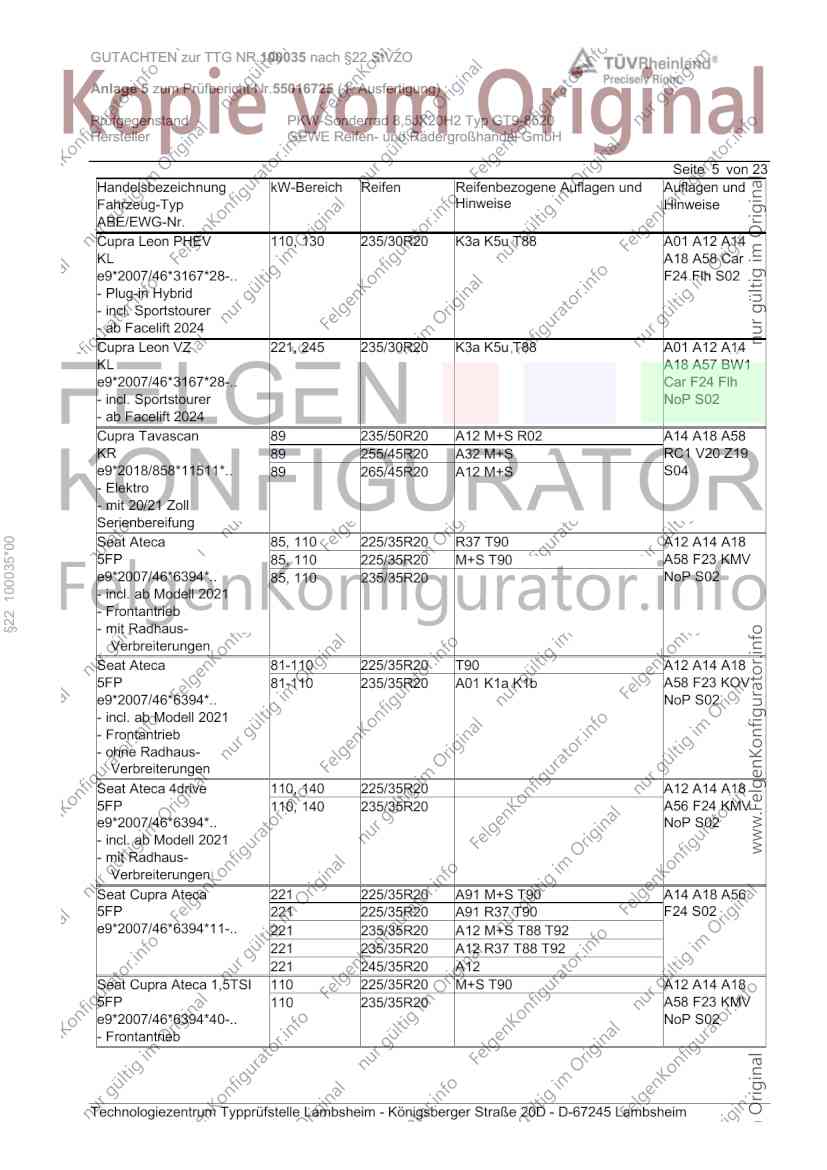

GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 5 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Cupra Leon PHEV 110, 130 235/30R20 K3a K5u T88 A01 A12 A14
KL A18 A58 Car
e9*2007/46*3167*28-.. F24 Flh S02
- Plug-in Hybrid
- incl. Sportstourer
- ab Facelift 2024
Cupra Leon VZ 221, 245 235/30R20 K3a K5u T88 A01 A12 A14
KL A18 A57 BW1
e9*2007/46*3167*28-.. Car F24 Flh
- incl. Sportstourer NoP S02
- ab Facelift 2024
Cupra Tavascan 89 235/50R20 A12 M+S R02 A14 A18 A58
KR 89 255/45R20 A32 M+S RC1 V20 Z19
e9*2018/858*11511*.. 89 265/45R20 A12 M+S S04
- Elektro
- mit 20/21 Zoll
Serienbereifung
§22 100035*00
Seat Ateca 85, 110 225/35R20 R37 T90 A12 A14 A18
5FP 85, 110 225/35R20 M+S T90 A58 F23 KMV
e9*2007/46*6394*.. 85, 110 235/35R20 NoP S02
- incl. ab Modell 2021
- Frontantrieb
- mit Radhaus-
Verbreiterungen
Seat Ateca 81-110 225/35R20 T90 A12 A14 A18
5FP 81-110 235/35R20 A01 K1a K1b A58 F23 KOV
e9*2007/46*6394*.. NoP S02
- incl. ab Modell 2021
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 225/35R20 A12 A14 A18
5FP 110, 140 235/35R20 A56 F24 KMV
e9*2007/46*6394*.. NoP S02
- incl. ab Modell 2021
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 225/35R20 A91 M+S T90 A14 A18 A56
5FP 221 225/35R20 A91 R37 T90 F24 S02
e9*2007/46*6394*11-.. 221 235/35R20 A12 M+S T88 T92
221 235/35R20 A12 R37 T88 T92
221 245/35R20 A12
Seat Cupra Ateca 1,5TSI 110 225/35R20 M+S T90 A12 A14 A18
5FP 110 235/35R20 A58 F23 KMV
e9*2007/46*6394*40-.. NoP S02
- Frontantrieb
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

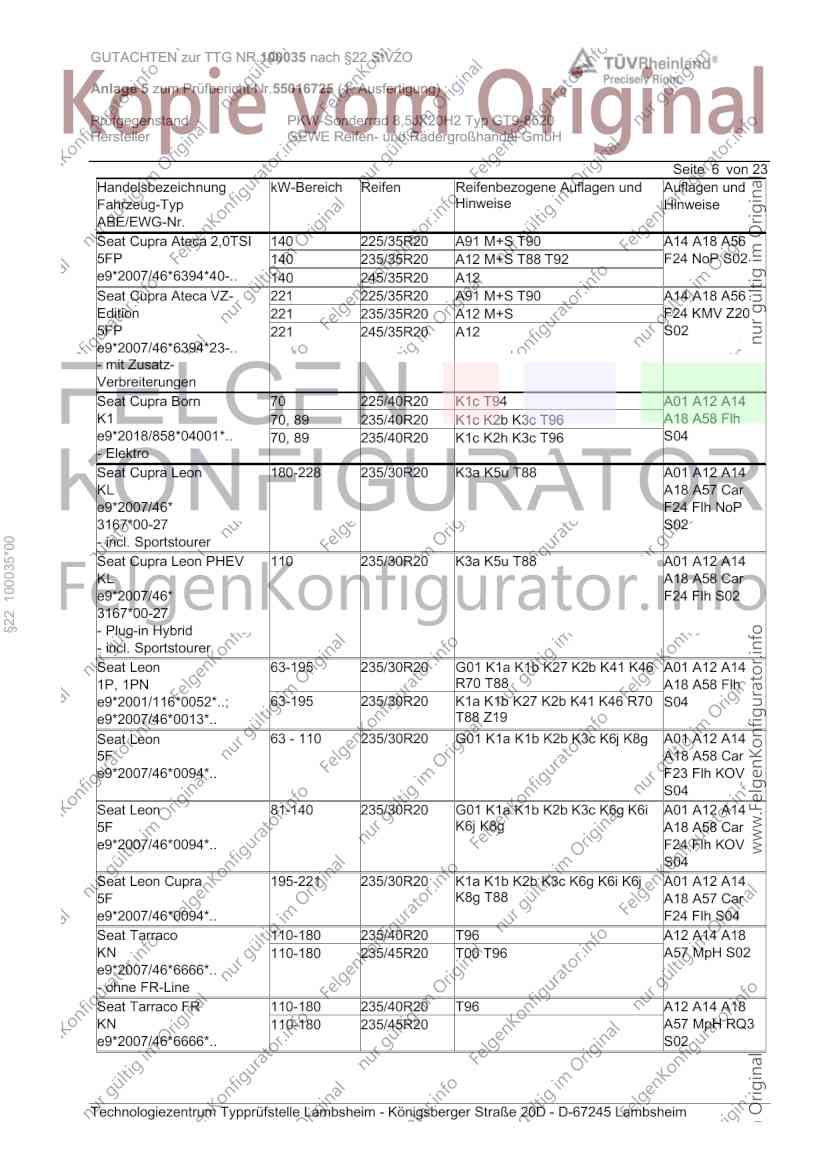

GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 6 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Cupra Ateca 2,0TSI 140 225/35R20 A91 M+S T90 A14 A18 A56
5FP 140 235/35R20 A12 M+S T88 T92 F24 NoP S02
e9*2007/46*6394*40-.. 140 245/35R20 A12
Seat Cupra Ateca VZ- 221 225/35R20 A91 M+S T90 A14 A18 A56
Edition 221 235/35R20 A12 M+S F24 KMV Z20
5FP 221 245/35R20 A12 S02
e9*2007/46*6394*23-..
- mit Zusatz-
Verbreiterungen
Seat Cupra Born 70 225/40R20 K1c T94 A01 A12 A14
K1 70, 89 235/40R20 K1c K2b K3c T96 A18 A58 Flh
e9*2018/858*04001*.. 70, 89 235/40R20 K1c K2h K3c T96 S04
- Elektro
Seat Cupra Leon 180-228 235/30R20 K3a K5u T88 A01 A12 A14
KL A18 A57 Car
e9*2007/46* F24 Flh NoP
3167*00-27 S02
§22 100035*00
- incl. Sportstourer
Seat Cupra Leon PHEV 110 235/30R20 K3a K5u T88 A01 A12 A14
KL A18 A58 Car
e9*2007/46* F24 Flh S02
3167*00-27
- Plug-in Hybrid
- incl. Sportstourer
Seat Leon 63-195 235/30R20 G01 K1a K1b K27 K2b K41 K46 A01 A12 A14
1P, 1PN R70 T88 A18 A58 Flh
e9*2001/116*0052*..; 63-195 235/30R20 K1a K1b K27 K2b K41 K46 R70 S04
e9*2007/46*0013*.. T88 Z19
Seat Leon 63 - 110 235/30R20 G01 K1a K1b K2b K3c K6j K8g A01 A12 A14
5F A18 A58 Car
e9*2007/46*0094*.. F23 Flh KOV
S04
Seat Leon 81-140 235/30R20 G01 K1a K1b K2b K3c K6g K6i A01 A12 A14
5F K6j K8g A18 A58 Car
e9*2007/46*0094*.. F24 Flh KOV
S04
Seat Leon Cupra 195-221 235/30R20 K1a K1b K2b K3c K6g K6i K6j A01 A12 A14
5F K8g T88 A18 A57 Car
e9*2007/46*0094*.. F24 Flh S04
Seat Tarraco 110-180 235/40R20 T96 A12 A14 A18
KN 110-180 235/45R20 T00 T96 A57 MpH S02
e9*2007/46*6666*..
- ohne FR-Line
Seat Tarraco FR 110-180 235/40R20 T96 A12 A14 A18
KN 110-180 235/45R20 A57 MpH RQ3
e9*2007/46*6666*.. S02

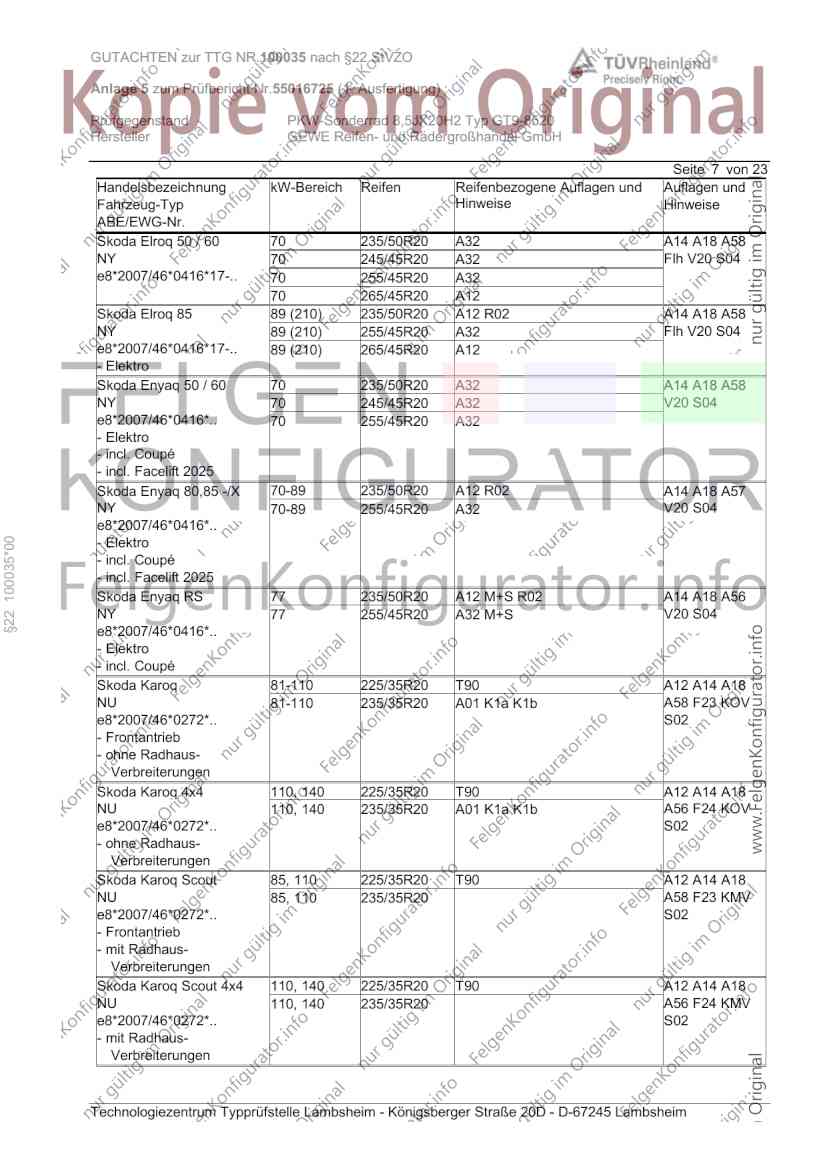

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 7 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Elroq 50 / 60 70 235/50R20 A32 A14 A18 A58
NY 70 245/45R20 A32 Flh V20 S04
e8*2007/46*0416*17-.. 70 255/45R20 A32
70 265/45R20 A12
Skoda Elroq 85 89 (210) 235/50R20 A12 R02 A14 A18 A58
NY 89 (210) 255/45R20 A32 Flh V20 S04
e8*2007/46*0416*17-.. 89 (210) 265/45R20 A12
- Elektro
Skoda Enyaq 50 / 60 70 235/50R20 A32 A14 A18 A58
NY 70 245/45R20 A32 V20 S04
e8*2007/46*0416*.. 70 255/45R20 A32
- Elektro
- incl. Coupé
- incl. Facelift 2025
Skoda Enyaq 80,85 -/X 70-89 235/50R20 A12 R02 A14 A18 A57
NY 70-89 255/45R20 A32 V20 S04
e8*2007/46*0416*..
§22 100035*00
- Elektro
- incl. Coupé
- incl. Facelift 2025
Skoda Enyaq RS 77 235/50R20 A12 M+S R02 A14 A18 A56
NY 77 255/45R20 A32 M+S V20 S04
e8*2007/46*0416*..
- Elektro
- incl. Coupé
Skoda Karoq 81-110 225/35R20 T90 A12 A14 A18
NU 81-110 235/35R20 A01 K1a K1b A58 F23 KOV
e8*2007/46*0272*.. S02
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/35R20 T90 A12 A14 A18
NU 110, 140 235/35R20 A01 K1a K1b A56 F24 KOV
e8*2007/46*0272*.. S02
- ohne Radhaus-
Verbreiterungen
Skoda Karoq Scout 85, 110 225/35R20 T90 A12 A14 A18
NU 85, 110 235/35R20 A58 F23 KMV
e8*2007/46*0272*.. S02
- Frontantrieb
- mit Radhaus-
Verbreiterungen
Skoda Karoq Scout 4x4 110, 140 225/35R20 T90 A12 A14 A18
NU 110, 140 235/35R20 A56 F24 KMV
e8*2007/46*0272*.. S02
- mit Radhaus-
Verbreiterungen

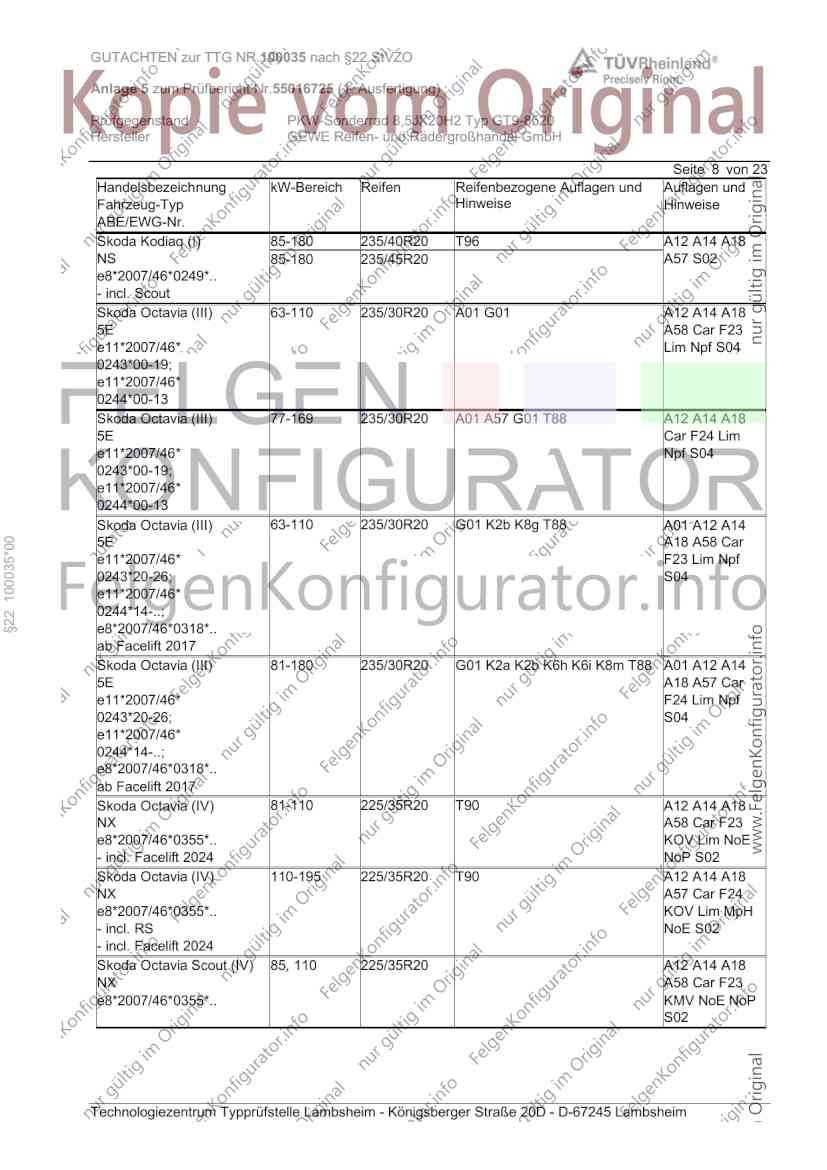

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 8 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Kodiaq (I) 85-180 235/40R20 T96 A12 A14 A18
NS 85-180 235/45R20 A57 S02
e8*2007/46*0249*..
- incl. Scout
Skoda Octavia (III) 63-110 235/30R20 A01 G01 A12 A14 A18
5E A58 Car F23
e11*2007/46* Lim Npf S04
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 77-169 235/30R20 A01 A57 G01 T88 A12 A14 A18
5E Car F24 Lim
e11*2007/46* Npf S04
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 235/30R20 G01 K2b K8g T88 A01 A12 A14
§22 100035*00
5E A18 A58 Car
e11*2007/46* F23 Lim Npf
0243*20-26; S04
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-180 235/30R20 G01 K2a K2b K6h K6i K8m T88 A01 A12 A14
5E A18 A57 Car
e11*2007/46* F24 Lim Npf
0243*20-26; S04
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (IV) 81-110 225/35R20 T90 A12 A14 A18
NX A58 Car F23
e8*2007/46*0355*.. KOV Lim NoE
- incl. Facelift 2024 NoP S02
Skoda Octavia (IV) 110-195 225/35R20 T90 A12 A14 A18
NX A57 Car F24
e8*2007/46*0355*.. KOV Lim MpH
- incl. RS NoE S02
- incl. Facelift 2024
Skoda Octavia Scout (IV) 85, 110 225/35R20 A12 A14 A18
NX A58 Car F23
e8*2007/46*0355*.. KMV NoE NoP
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

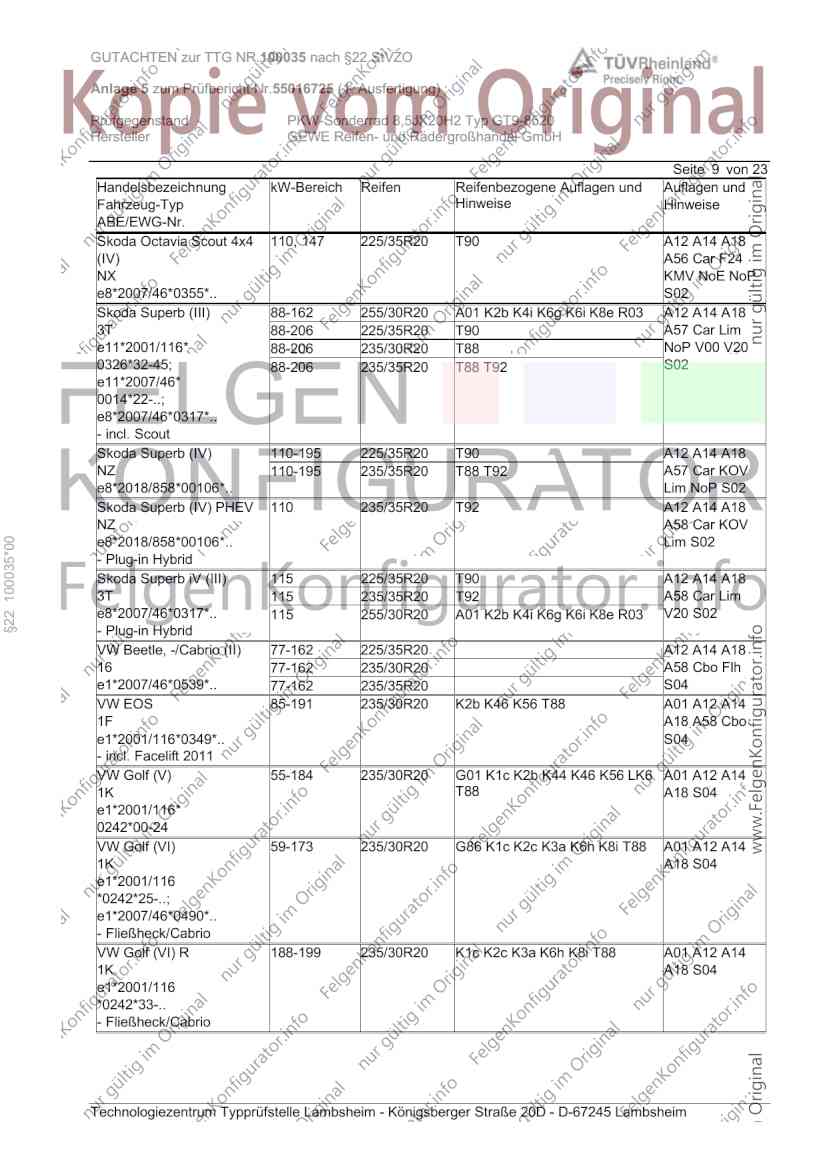

Seite 9 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 4x4 110, 147 225/35R20 T90 A12 A14 A18
(IV) A56 Car F24
NX KMV NoE NoP
e8*2007/46*0355*.. S02
Skoda Superb (III) 88-162 255/30R20 A01 K2b K4i K6g K6i K8e R03 A12 A14 A18
3T 88-206 225/35R20 T90 A57 Car Lim
e11*2001/116* 88-206 235/30R20 T88 NoP V00 V20
0326*32-45; 88-206 235/35R20 T88 T92 S02
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
- incl. Scout
Skoda Superb (IV) 110-195 225/35R20 T90 A12 A14 A18
NZ 110-195 235/35R20 T88 T92 A57 Car KOV
e8*2018/858*00106*.. Lim NoP S02
Skoda Superb (IV) PHEV 110 235/35R20 T92 A12 A14 A18
NZ A58 Car KOV
§22 100035*00
e8*2018/858*00106*.. Lim S02
- Plug-in Hybrid
Skoda Superb iV (III) 115 225/35R20 T90 A12 A14 A18
3T 115 235/35R20 T92 A58 Car Lim
e8*2007/46*0317*.. 115 255/30R20 A01 K2b K4i K6g K6i K8e R03 V20 S02
- Plug-in Hybrid
VW Beetle, -/Cabrio (II) 77-162 225/35R20 A12 A14 A18
16 77-162 235/30R20 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 235/35R20 S04
VW EOS 85-191 235/30R20 K2b K46 K56 T88 A01 A12 A14
1F A18 A58 Cbo
e1*2001/116*0349*.. S04
- incl. Facelift 2011
VW Golf (V) 55-184 235/30R20 G01 K1c K2b K44 K46 K56 LK6 A01 A12 A14
1K T88 A18 S04
e1*2001/116*
0242*00-24
VW Golf (VI) 59-173 235/30R20 G86 K1c K2c K3a K6h K8i T88 A01 A12 A14
1K A18 S04
e1*2001/116
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 235/30R20 K1c K2c K3a K6h K8i T88 A01 A12 A14
1K A18 S04
e1*2001/116
*0242*33-..
- Fließheck/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

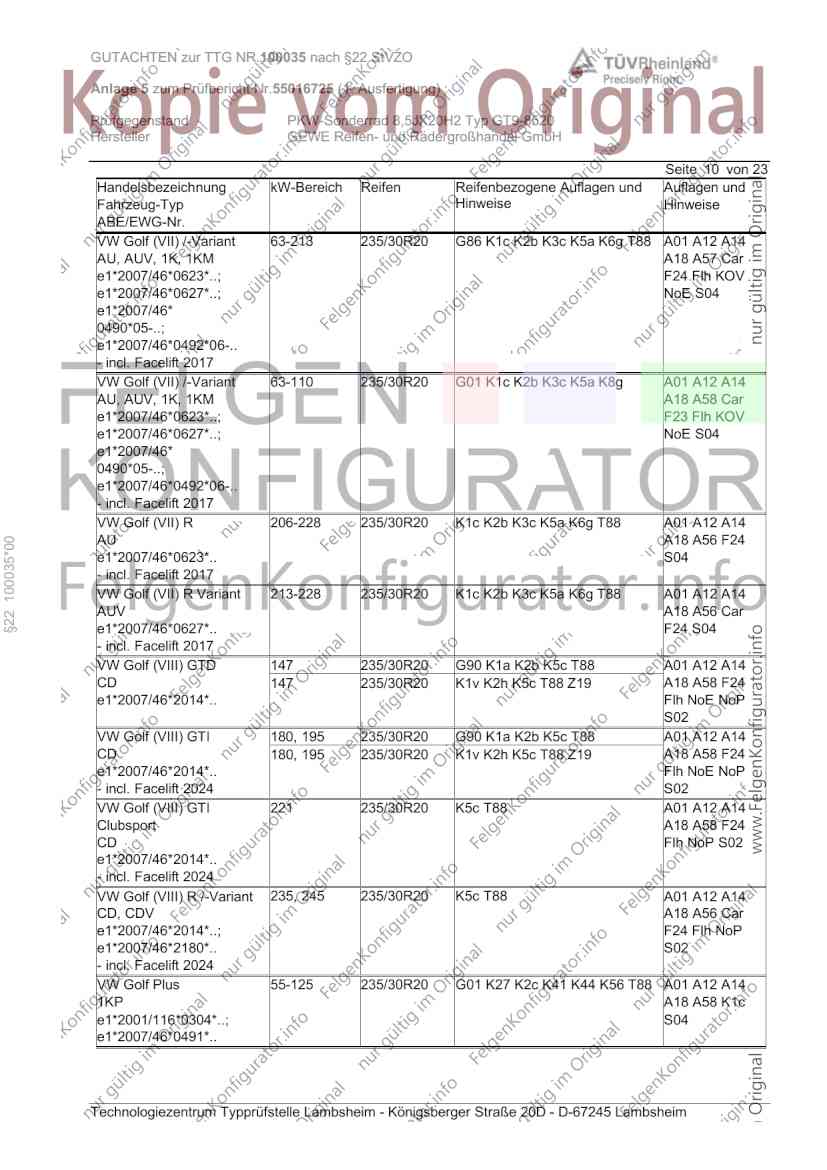

Seite 10 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63-213 235/30R20 G86 K1c K2b K3c K5a K6g T88 A01 A12 A14
AU, AUV, 1K, 1KM A18 A57 Car
e1*2007/46*0623*..; F24 Flh KOV
e1*2007/46*0627*..; NoE S04
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-110 235/30R20 G01 K1c K2b K3c K5a K8g A01 A12 A14
AU, AUV, 1K, 1KM A18 A58 Car
e1*2007/46*0623*..; F23 Flh KOV
e1*2007/46*0627*..; NoE S04
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) R 206-228 235/30R20 K1c K2b K3c K5a K6g T88 A01 A12 A14
AU A18 A56 F24
§22 100035*00
e1*2007/46*0623*.. S04
- incl. Facelift 2017
VW Golf (VII) R Variant 213-228 235/30R20 K1c K2b K3c K5a K6g T88 A01 A12 A14
AUV A18 A56 Car
e1*2007/46*0627*.. F24 S04
- incl. Facelift 2017
VW Golf (VIII) GTD 147 235/30R20 G90 K1a K2b K5c T88 A01 A12 A14
CD 147 235/30R20 K1v K2h K5c T88 Z19 A18 A58 F24
e1*2007/46*2014*.. Flh NoE NoP
S02
VW Golf (VIII) GTI 180, 195 235/30R20 G90 K1a K2b K5c T88 A01 A12 A14
CD 180, 195 235/30R20 K1v K2h K5c T88 Z19 A18 A58 F24
e1*2007/46*2014*.. Flh NoE NoP
- incl. Facelift 2024 S02
VW Golf (VIII) GTI 221 235/30R20 K5c T88 A01 A12 A14
Clubsport A18 A58 F24
CD Flh NoP S02
e1*2007/46*2014*..
- incl. Facelift 2024
VW Golf (VIII) R /-Variant 235, 245 235/30R20 K5c T88 A01 A12 A14
CD, CDV A18 A56 Car
e1*2007/46*2014*..; F24 Flh NoP
e1*2007/46*2180*.. S02
- incl. Facelift 2024
VW Golf Plus 55-125 235/30R20 G01 K27 K2c K41 K44 K56 T88 A01 A12 A14
1KP A18 A58 K1c
e1*2001/116*0304*..; S04
e1*2007/46*0491*..

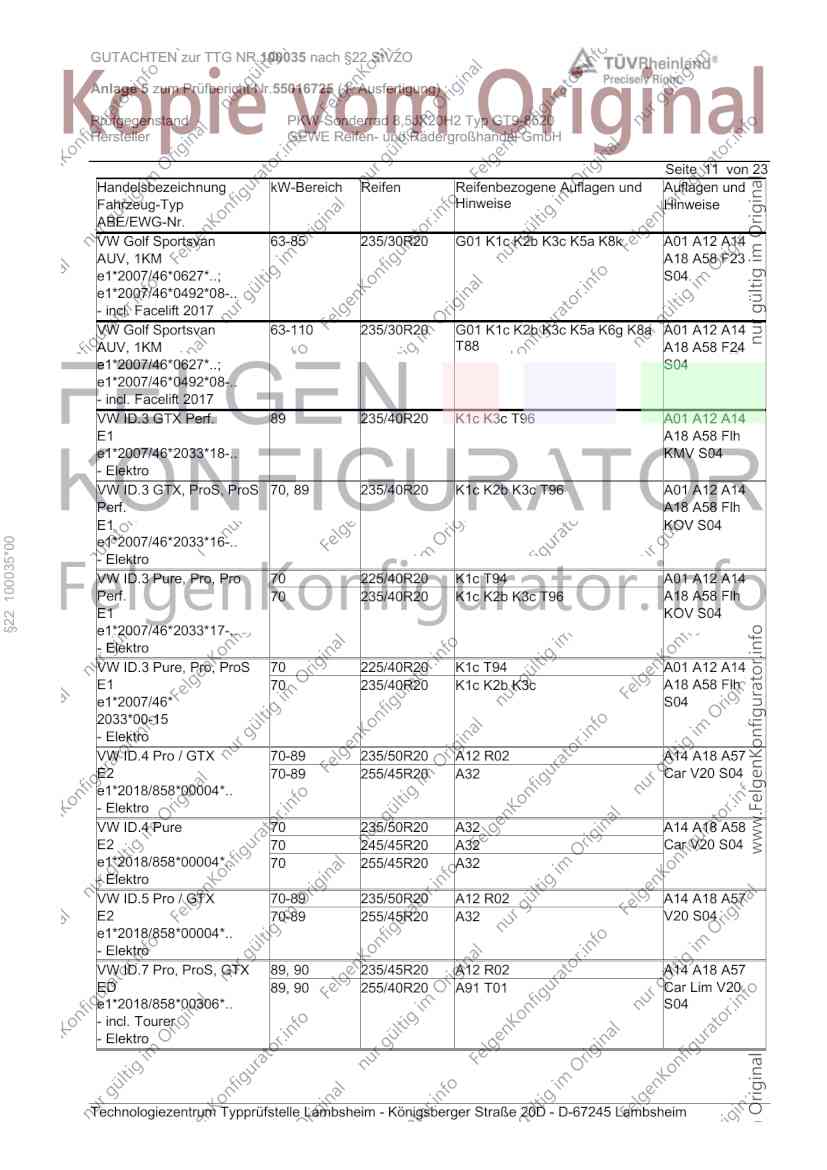

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 11 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 63-85 235/30R20 G01 K1c K2b K3c K5a K8k A01 A12 A14
AUV, 1KM A18 A58 F23
e1*2007/46*0627*..; S04
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Golf Sportsvan 63-110 235/30R20 G01 K1c K2b K3c K5a K6g K8a A01 A12 A14
AUV, 1KM T88 A18 A58 F24
e1*2007/46*0627*..; S04
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW ID.3 GTX Perf. 89 235/40R20 K1c K3c T96 A01 A12 A14
E1 A18 A58 Flh
e1*2007/46*2033*18-.. KMV S04
- Elektro
VW ID.3 GTX, ProS, ProS 70, 89 235/40R20 K1c K2b K3c T96 A01 A12 A14
Perf. A18 A58 Flh
E1 KOV S04
§22 100035*00
e1*2007/46*2033*16-..
- Elektro
VW ID.3 Pure, Pro, Pro 70 225/40R20 K1c T94 A01 A12 A14
Perf. 70 235/40R20 K1c K2b K3c T96 A18 A58 Flh
E1 KOV S04
e1*2007/46*2033*17-..
- Elektro
VW ID.3 Pure, Pro, ProS 70 225/40R20 K1c T94 A01 A12 A14
E1 70 235/40R20 K1c K2b K3c A18 A58 Flh
e1*2007/46* S04
2033*00-15
- Elektro
VW ID.4 Pro / GTX 70-89 235/50R20 A12 R02 A14 A18 A57
E2 70-89 255/45R20 A32 Car V20 S04
e1*2018/858*00004*..
- Elektro
VW ID.4 Pure 70 235/50R20 A32 A14 A18 A58
E2 70 245/45R20 A32 Car V20 S04
e1*2018/858*00004*.. 70 255/45R20 A32
- Elektro
VW ID.5 Pro / GTX 70-89 235/50R20 A12 R02 A14 A18 A57
E2 70-89 255/45R20 A32 V20 S04
e1*2018/858*00004*..
- Elektro
VW ID.7 Pro, ProS, GTX 89, 90 235/45R20 A12 R02 A14 A18 A57
ED 89, 90 255/40R20 A91 T01 Car Lim V20
e1*2018/858*00306*.. S04
- incl. Tourer
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

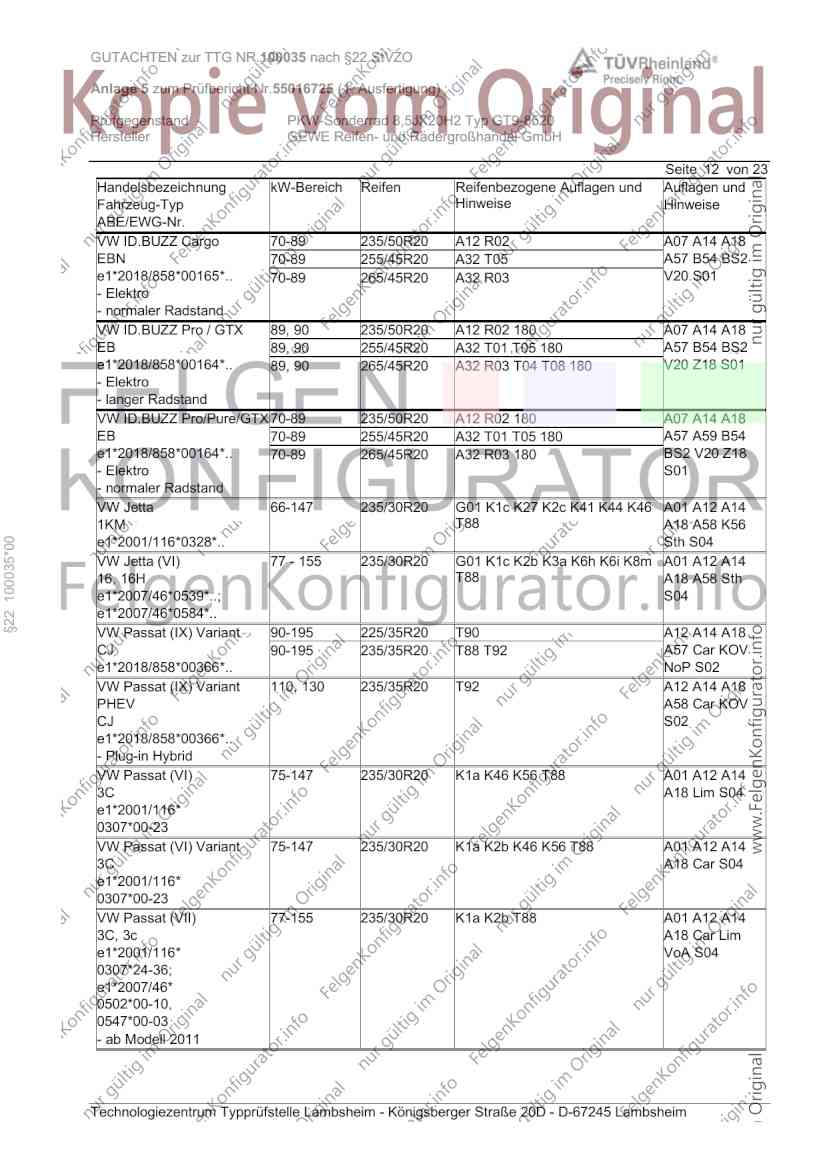

Seite 12 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW ID.BUZZ Cargo 70-89 235/50R20 A12 R02 A07 A14 A18
EBN 70-89 255/45R20 A32 T05 A57 B54 BS2
e1*2018/858*00165*.. 70-89 265/45R20 A32 R03 V20 S01
- Elektro
- normaler Radstand
VW ID.BUZZ Pro / GTX 89, 90 235/50R20 A12 R02 180 A07 A14 A18
EB 89, 90 255/45R20 A32 T01 T05 180 A57 B54 BS2
e1*2018/858*00164*.. 89, 90 265/45R20 A32 R03 T04 T08 180 V20 Z18 S01
- Elektro
- langer Radstand
VW ID.BUZZ Pro/Pure/GTX 70-89 235/50R20 A12 R02 180 A07 A14 A18
EB 70-89 255/45R20 A32 T01 T05 180 A57 A59 B54
e1*2018/858*00164*.. 70-89 265/45R20 A32 R03 180 BS2 V20 Z18
- Elektro S01
- normaler Radstand
VW Jetta 66-147 235/30R20 G01 K1c K27 K2c K41 K44 K46 A01 A12 A14
1KM T88 A18 A58 K56
§22 100035*00
e1*2001/116*0328*.. Sth S04
VW Jetta (VI) 77 - 155 235/30R20 G01 K1c K2b K3a K6h K6i K8m A01 A12 A14
16, 16H T88 A18 A58 Sth
e1*2007/46*0539*..; S04
e1*2007/46*0584*..
VW Passat (IX) Variant 90-195 225/35R20 T90 A12 A14 A18
CJ 90-195 235/35R20 T88 T92 A57 Car KOV
e1*2018/858*00366*.. NoP S02
VW Passat (IX) Variant 110, 130 235/35R20 T92 A12 A14 A18
PHEV A58 Car KOV
CJ S02
e1*2018/858*00366*..
- Plug-in Hybrid
VW Passat (VI) 75-147 235/30R20 K1a K46 K56 T88 A01 A12 A14
3C A18 Lim S04
e1*2001/116*
0307*00-23
VW Passat (VI) Variant 75-147 235/30R20 K1a K2b K46 K56 T88 A01 A12 A14
3C A18 Car S04
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 235/30R20 K1a K2b T88 A01 A12 A14
3C, 3c A18 Car Lim
e1*2001/116* VoA S04
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

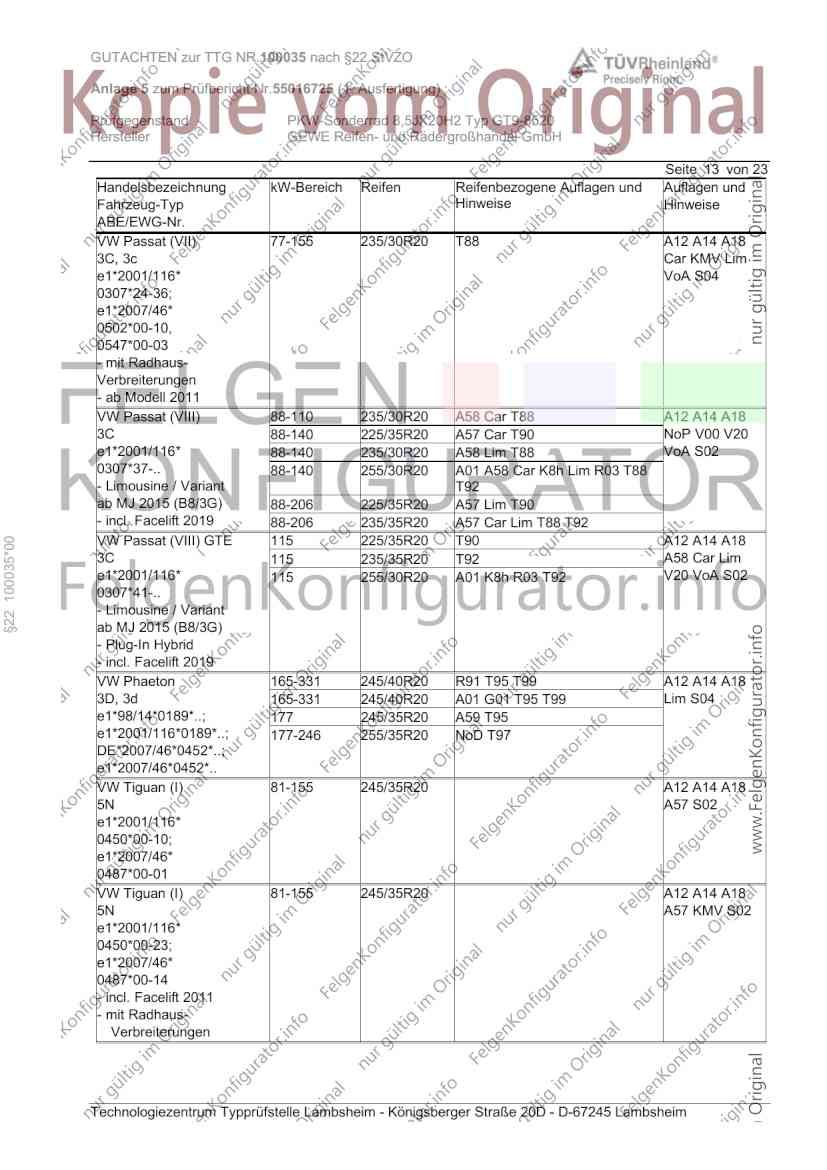

Seite 13 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VII) 77-155 235/30R20 T88 A12 A14 A18
3C, 3c Car KMV Lim
e1*2001/116* VoA S04
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
VW Passat (VIII) 88-110 235/30R20 A58 Car T88 A12 A14 A18
3C 88-140 225/35R20 A57 Car T90 NoP V00 V20
e1*2001/116* 88-140 235/30R20 A58 Lim T88 VoA S02
0307*37-.. 88-140 255/30R20 A01 A58 Car K8h Lim R03 T88
- Limousine / Variant T92
ab MJ 2015 (B8/3G) 88-206 225/35R20 A57 Lim T90
- incl. Facelift 2019 88-206 235/35R20 A57 Car Lim T88 T92
VW Passat (VIII) GTE 115 225/35R20 T90 A12 A14 A18
§22 100035*00
3C 115 235/35R20 T92 A58 Car Lim
e1*2001/116* 115 255/30R20 A01 K8h R03 T92 V20 VoA S02
0307*41-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Phaeton 165-331 245/40R20 R91 T95 T99 A12 A14 A18
3D, 3d 165-331 245/40R20 A01 G01 T95 T99 Lim S04
e1*98/14*0189*..; 177 245/35R20 A59 T95
e1*2001/116*0189*..; 177-246 255/35R20 NoD T97
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Tiguan (I) 81-155 245/35R20 A12 A14 A18
5N A57 S02
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 245/35R20 A12 A14 A18
5N A57 KMV S02
e1*2001/116*
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

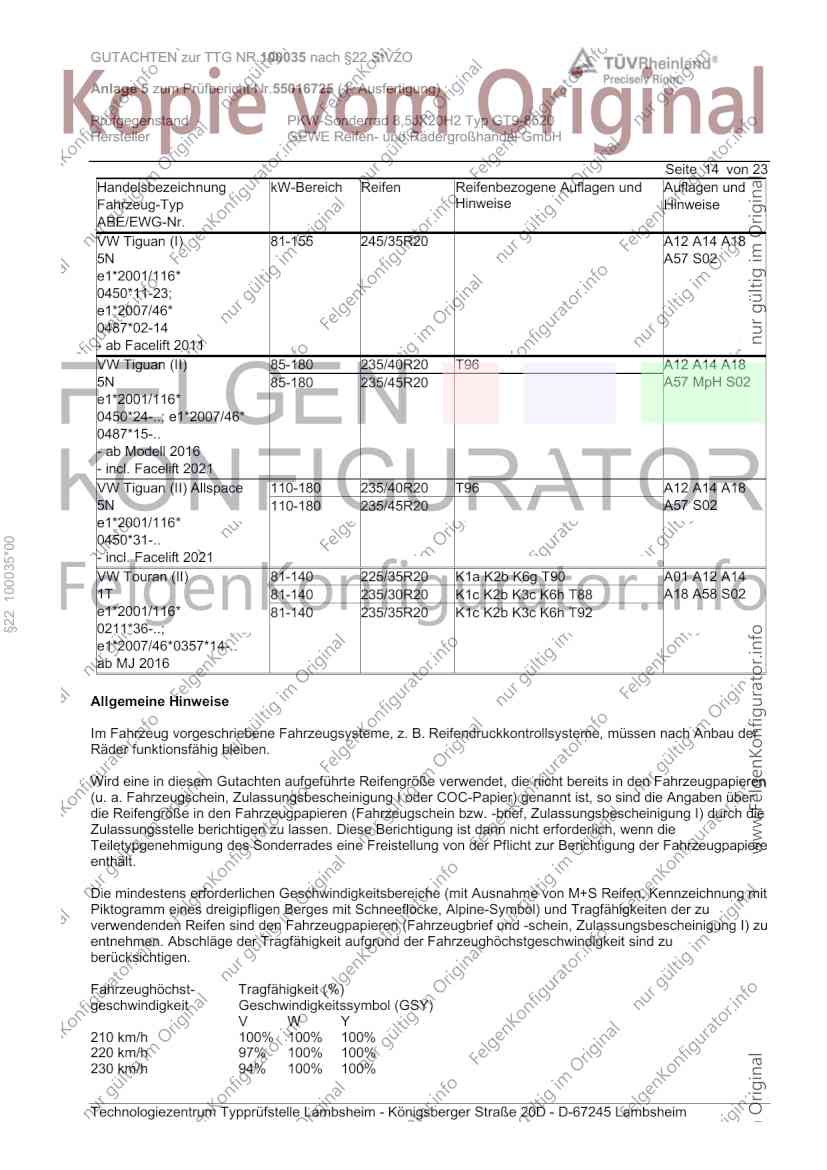

Seite 14 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 245/35R20 A12 A14 A18
5N A57 S02
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (II) 85-180 235/40R20 T96 A12 A14 A18
5N 85-180 235/45R20 A57 MpH S02
e1*2001/116*
0450*24-..; e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) Allspace 110-180 235/40R20 T96 A12 A14 A18
5N 110-180 235/45R20 A57 S02
e1*2001/116*
0450*31-..
§22 100035*00
- incl. Facelift 2021
VW Touran (II) 81-140 225/35R20 K1a K2b K6g T90 A01 A12 A14
1T 81-140 235/30R20 K1c K2b K3c K6h T88 A18 A58 S02
e1*2001/116* 81-140 235/35R20 K1c K2b K3c K6h T92
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die
Teiletypgenehmigung des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere
enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

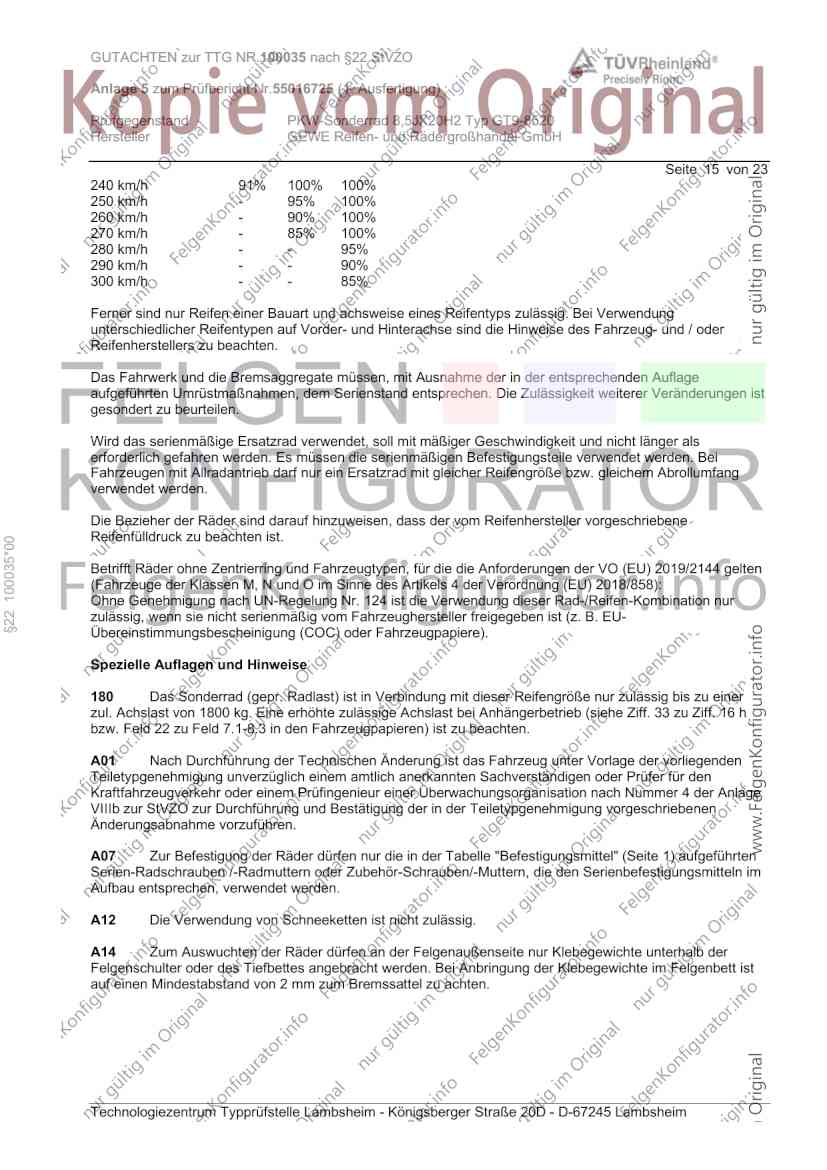

Seite 15 von 23
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
§22 100035*00
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
180 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1800 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
Teiletypgenehmigung unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der Teiletypgenehmigung vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten
Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im
Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH

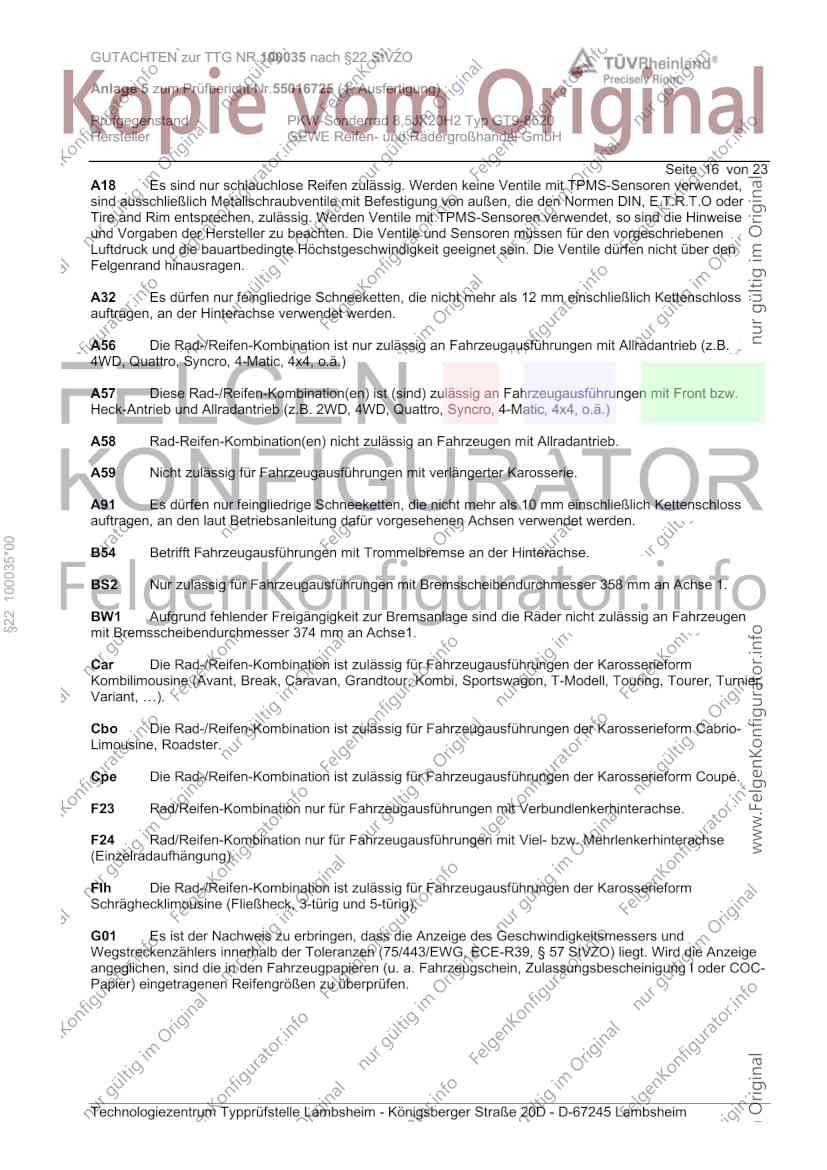

Seite 16 von 23
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
§22 100035*00
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
BS2 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 358 mm an Achse 1.
BW1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 374 mm an Achse1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, &).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 17 von 23
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
§22 100035*00
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördelkante
eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 18 von 23
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
§22 100035*00
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5u An Achse 1 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 19 von 23
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
§22 100035*00
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout, usw.
(Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenherstellers
auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit bei max.
Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 20 von 23
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
RC1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit wahlweiser Serienbereifung
255/45R20 ww. 255/40R21 (u.a. Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung.
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38 mit
255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
§22 100035*00
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T08 Reifen (LI 108) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 21 von 23
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
§22 100035*00
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 22 von 23
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 255/30R20 295/25R20, 305/25R20
Nr. 12 255/35R20 285/30R20, 295/30R20
Nr. 13 255/40R20 285/35R20, 295/35R20
Nr. 14 255/45R20 285/40R20
Nr. 15 255/50R20 285/45R20
Nr. 16 265/30R20 305/25R20, 325/25R20
Nr. 17 265/35R20 295/30R20, 305/30R20
Nr. 18 265/40R20 295/35R20, 305/35R20
§22 100035*00
Nr. 19 265/45R20 295/40R20
Nr. 20 265/50R20 295/45R20
Nr. 21 275/35R20 305/30R20
Nr. 22 275/40R20 305/35R20, 315/35R20
Nr. 23 275/45R20 305/40R20
Nr. 24 285/35R20 335/30R20
Nr. 25 285/40R20 325/35R20
Nr. 26 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/55R17,
235/50R18 oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X88 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 18 Zoll Serienradgröße (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur TTG NR.100035 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55016725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ GT9-8520
Hersteller GEWE Reifen- und Rädergroßhandel GmbH
Seite 23 von 23
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. Juni 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 23 und gilt für Sonderräder ab Herstellungsdatum Januar 2025.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
§22 100035*00
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Juni 2025
Wagner 00448670.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
