Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 50464, Erweiterung 02
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 19 H2
Genehmigungsnummer: 50464 Erweiterung: 02
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
RVS S.r.l.
IT-31033 Castelfranco Veneto TV
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
AC-M03 8Jx19H2
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 50464 Erweiterung: 02
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Ausführungsbezeichnung
Version designation
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 50464, Erweiterung 02
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV SÜD Auto Service GmbH
DE-80686 München
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
08.07.2019
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
16-00133-CX-GBM-02
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 50464 Erweiterung: 02
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 12
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§ 22 50464, Erweiterung 02
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 50464 Erweiterung: 02
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 09.07.2019
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 50464, Erweiterung 02
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 1 von 30
Fahrzeughersteller : AUDI, QUATTRO GmbH, SEAT, SEAT, S.A., SKODA,
VOLKSWAGEN
Raddaten:
Radgröße nach Norm : 8 J X 19 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
696M 57,1 AC-M03 316 Ø66,6 Ø57,1 57,1 Kunststoff 680 2193 02/13
696M 57,1 AC-M03 316 Ø66,6 Ø57,1 57,1 Kunststoff 710 2100 02/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
§ 22 50464, Erweiterung 02
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 4E; 4F; 4F1; 8E; 8J; 8P; 8PA; 8PB; 8V
140 Nm für Typ : GA
180 Nm für Typ : F3 erhöhtes Anzugsmoment
Verkaufsbezeichnung: AUDI A3 CABRIOLET
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0456*.. 75 - 77 215/35R19 85 11A; 21P; 22H; 22M; Cabrio; Frontantrieb;
24J; 24M; 5EG 10B; 11B; 11G; 11H;
75 - 118 225/35R19 88W 11A; 21P; 22H; 22M; 12A; 51A; 71A; 721;
24J; 24M; 5FE 73C; 74A; 74P
75 - 147 225/35R19 88Y 11A; 21P; 22H; 22M;
24J; 24M; 5FE
235/35R19 91 11A; 21P; 22H; 22M;
24J; 24M; 54A
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 140 215/35R19 85W 5EG Sportback (4-türig);
77 - 228 225/35R19 88Y inkl. S3; 2-türig;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 83A
8V e1*2007/46*0607*.. 77 - 140 225/35R19 88W Cabrio; Limousine;
235/35R19 87Y Allradantrieb;
206 - 228 225/35R19 88Y Frontantrieb;
235/35R19 91 10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 83A
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 2 von 30
Verkaufsbezeichnung: AUDI A3, S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8V e1*2007/46*0607*.. 77 - 140 215/35R19 85W 11A; 26P; 5EG Sportback (4-türig);
77 - 228 225/35R19 88Y 11A; 248; 26P; 27H inkl. S3; 2-türig;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 83A
Verkaufsbezeichnung: AUDI A3,S3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2001/116*0217*.. 66 - 110 215/35R19 85W 11A; 22L; 24J; 5EG Sportback (4-türig);
8PA e1*2001/116*0418*.. 225/35R19 88W 11A; 22L; 24J; 24M; S3; Schrägheck 2-
8PB e13*2007/46*1082*.. 5FE türig;
235/35R19 87W 11A; 21B; 22L; 22Q; 10B; 11B; 11G; 11H;
24J; 24M; 5ET 12A; 51A; 573; 71A;
66 - 147 225/35R19 88Y 11A; 22L; 24J; 24M; 721; 73C; 74A; 74P
5FE
66 - 195 235/35R19 91 11A; 21B; 22L; 22Q;
24J; 24M
§ 22 50464, Erweiterung 02
Verkaufsbezeichnung: AUDI A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8E e1*2001/116*0151*.. 253 235/35R19 91 5GG AUDI S4; ab
e1*2001/116*0151*10;
Kombi; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
729; 73C; 74A; 74P
8E e1*2001/116*0151*.., 253 235/35R19 91 AUDI S4; nur bis
e1*98/14*0151*.. e1*2001/116*0151*09;
Kombi; Limousine;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
729; 73C; 74A; 74P
8E e1*2001/116*0151*.. 75 - 188 225/30R19 84 5EA ab
225/35R19 84 5EA e1*2001/116*0151*10;
235/35R19 91 Kombi; Limousine;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 729; 73C; 74A;
74P; AFO
Verkaufsbezeichnung: AUDI A6,S6,ALLROAD QUATTRO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4F e1*2001/116*0254*.., 89 - 140 235/35R19 91Y 5GG Limousine u. Kombi;
e13*2007/46*1080*.. 89 - 257 245/35R19 93Y 5HA Front- u.
4F1 e13*2007/46*1080*.. Allradantrieb; Nicht
Allroad Quattro;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 729; 73C; 74A;
74P
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 3 von 30
Verkaufsbezeichnung: AUDI A8 / S8
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4E e1*2001/116*0198*.. 154 - 257 245/40R19 94Y 5HI nicht für gepanzerte
Fz;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 75I;
765
Verkaufsbezeichnung: AUDI TT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.. 200 235/35R19 87 52J bis
245/35R19 89 11A; 22M; 22P; 52J e1*2001/116*0369*16;
Cabrio; Coupe;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 76T;
76Z
8J e1*2001/116*0369*.., 118 - 155 235/35R19 91 bis
e1*2001/116*0374*.. 245/35R19 93 11A; 22M; 22P e1*2001/116*0369*16;
§ 22 50464, Erweiterung 02
184 235/35R19 87 52J Cabrio; Coupe;
245/35R19 89 11A; 22M; 22P; 52J 10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 76T
Verkaufsbezeichnung: Q2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA e1*2007/46*1552*.. 85 - 140 225/40R19 89 Allradantrieb;
235/35R19 91 mit Frontantrieb;
Radhausverbreiterung 10B; 11B; 11G; 11H;
(Flap) Serie
235/35R19 91 ohne 12A; 51A; 71A; 721;
Radhausverbreiterung 73C; 74A; 74P; 77E
(Flap) Serie; 11A; 245
235/40R19 92 ohne
Radhausverbreiterung
(Flap) Serie; 11A; 245
235/40R19 92 mit
Radhausverbreiterung
(Flap) Serie
245/35R19 89 mit
Radhausverbreiterung
(Flap) Serie
245/35R19 89 ohne
Radhausverbreiterung
(Flap) Serie; 11A; 245;
248
245/40R19 94 mit
Radhausverbreiterung
(Flap) Serie
245/40R19 94 ohne
Radhausverbreiterung
(Flap) Serie; 11A; 245;
248
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 4 von 30
Verkaufsbezeichnung: Q3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F3 e1*2007/46*1900*.. 110 - 169 235/45R19 95 erhöhtes
Anzugsmoment
235/50R19 99 180 Nm; Allradantrieb;
245/45R19 98 Frontantrieb;
245/50R19 101 10B; 11B; 11G; 11H;
255/45R19 100 12A; 51A; 71A; 721;
73C; 74A; 74P; 740;
75I; 77E
Verkaufsbezeichnung: TT Coupe, TTS Coupe, TT Roadster, TTS Roadster
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8J e1*2001/116*0369*.. 132 - 228 225/40R19 89 ab
235/35R19 91Y e1*2001/116*0369*17;
235/40R19 92Y 11A; 26P Allradantrieb;
245/35R19 89 11A; 26P Frontantrieb; TT; TTS;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; BEO
§ 22 50464, Erweiterung 02
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : QUATTRO GmbH
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: AUDI RS3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8P e1*2007/46*0615*.. 250 225/35R19 11A; 22P; 27H; 51G; Kombi; Allradantrieb;
57F; 575 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21T; 22Q; 26P; 12A; 51A; 71A; 721;
27H 729; 73C; 74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SEAT, SEAT, S.A.
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 1P; 1PN; 5F; 5P; 5PN
140 Nm für Typ : 5FP
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 5 von 30
Verkaufsbezeichnung: ALTEA, ALTEA XL, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5PN e9*2007/46*0012*.. 103 - 147 225/35R19 88 5FE Altea 4 Freetrack;
225/40R19 89 5FM Allradantrieb;
103 - 155 235/35R19 91 11A; 22P; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P
5PN e9*2007/46*0012*.. 77 - 147 225/35R19 88W 5FE Altea Freetrack;
225/40R19 89W 5FM Frontantrieb;
77 - 155 235/35R19 91 11A; 22P; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P
5PN e9*2007/46*0012*.. 63 - 147 225/35R19 88W 11A; 21P; 22P; 24J; Nicht Altea Freetrack;
24M 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 22P; 24C; 12A; 51A; 573; 71A;
24M 721; 73C; 74A; 74P
Verkaufsbezeichnung: ALTEA, ALTEA XL, TOLEDO, FREETRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5P e9*2001/116*0050*.. 103 - 147 225/35R19 88 5FE Altea 4 Freetrack;
225/40R19 89 5FM Allradantrieb;
§ 22 50464, Erweiterung 02
103 - 155 235/35R19 91 11A; 22P; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P
5P e9*2001/116*0050*.. 77 - 147 225/35R19 88W 5FE Altea Freetrack;
225/40R19 89W 5FM Frontantrieb;
77 - 155 235/35R19 91 11A; 22P; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P
5P e9*2001/116*0050*.. 63 - 147 225/35R19 88W 11A; 21P; 22P; 24J; Nicht Altea Freetrack;
24M 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 22P; 24C; 12A; 51A; 573; 71A;
24M 721; 73C; 74A; 74P
Verkaufsbezeichnung: ATECA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5FP e9*2007/46*6394*.. 85 - 221 225/40R19 89 Allradantrieb;
225/45R19 92 Frontantrieb;
235/40R19 92 10B; 11B; 11G; 11H;
245/35R19 89 12A; 51A; 71A; 721;
245/40R19 94 73C; 74A; 74P; 77E;
83D
Verkaufsbezeichnung: LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1P e9*2001/116*0052*.. 177 - 195 225/35R19 88Y 11A; 22P; 24J; 24M Leon Cupra; Leon
1PN e9*2007/46*0013*.. 235/35R19 91 11A; 21P; 22P; 24J; Cupra R; Frontantrieb;
24M 10B; 10S; 11B; 11G;
11H; 12A; 51A; 573;
71A; 721; 73C; 74A;
74P
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 6 von 30
Verkaufsbezeichnung: LEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1P e9*2001/116*0052*.. 63 - 155 215/35R19 85 11A; 24J; 24M; 5EG Schrägheck;
1PN e9*2007/46*0013*.. 225/35R19 88 11A; 22P; 24J; 24M Frontantrieb;
235/35R19 87Y 11A; 21P; 22P; 24J; 10B; 10S; 11B; 11G;
24M; 5ET 11H; 12A; 51A; 71A;
721; 73C; 74A; 74P
Verkaufsbezeichnung: LEON / LEON SC / LEON ST / LEON X-PERIENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5F e9*2007/46*0094*.. 195 - 206 215/35R19 85Y 5EG nicht Leon X-Perience;
195 - 221 225/35R19 88 nicht mit Brembo
Bremsanlage; Kombi; 3-
türig; 5-türig; Mit
Radhausverbreiterung
Serie; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 77E
5F e9*2007/46*0094*.. 195 - 206 215/35R19 85Y 11A; 26P; 27H; 5EG nicht Leon X-Perience;
§ 22 50464, Erweiterung 02
195 - 221 225/35R19 88 11A; 26P; 27H nicht mit Brembo
235/35R19 11A; 26B; 27F; 51G Bremsanlage; Kombi; 3-
türig; 5-türig; Mit
Radhausverbreiterung
Serie; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 77E
5F e9*2007/46*0094*.. 63 - 140 215/35R19 86 11A; 248; 26P; 27H; ab
5EG e9*2007/46*0094*01;
nicht Leon X-Perience;
Kombi; 3-türig; 5-
türig; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : SKODA
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : 1Z; 5E
140 Nm für Typ : NU; 3T
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 7 von 30
Verkaufsbezeichnung: KAROQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NU e8*2007/46*0272*.. 85 - 140 225/40R19 89 10B; 11B; 11G; 11H;
225/45R19 92 12A; 51A; 71A; 721;
235/35R19 91 11A; 245; 248 73C; 74A; 74P; 77E
235/40R19 92 11A; 245; 248
245/35R19 89 11A; 24J; 248
245/40R19 94 11A; 24J; 248
Verkaufsbezeichnung: SKODA OCTAVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1Z e11*2001/116*0230*.., 55 - 125 225/35R19 88W 11A; 22Q; 24J; 5FE Limousine;
e11*2007/46*0012*..
55 - 147 225/35R19 88Y 11A; 22Q; 24J; 5FE Frontantrieb;
235/35R19 91 11A; 22Q; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 73C; 74A; 74P
1Z e11*2001/116*0230*.., 55 - 147 225/35R19 88 11A; 22L; 22Q; 24J; Nicht Octavia Scout;
e11*2007/46*0012*.. 24M; 5FE Kombi; Allradantrieb;
235/35R19 91 11A; 22L; 22Q; 24J; Frontantrieb;
24M 10B; 11B; 11G; 11H;
§ 22 50464, Erweiterung 02
12A; 51A; 573; 71A;
721; 73C; 74A; 74P
1Z e11*2001/116*0230*.., 103 - 118 225/40R19 93 11A; 22M; 22P Nur Octavia Scout;
e11*2007/46*0012*..
235/35R19 91 11A; 22M; 22P; 24J 10B; 11B; 11G; 11H;
245/35R19 93 11A; 22H; 22L; 22Q; 12A; 51A; 71A; 721;
24J; 24M 73C; 74A; 74P
5E e11*2007/46*0243*.., 63 - 180 215/35R19 85Y 5EG ab
e11*2007/46*0244*.., 215/35R19 85Y 5EG e11*2007/46*0243*01;
e8*2007/46*0318*.. 225/35R19 88Y 11A; 27I; 5FE ab
e11*2007/46*0244*01;
nicht Octavia Scout;
Kombi; Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 77E
Verkaufsbezeichnung: SUPERB
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3T e11*2001/116*0326*.., 88 - 206 225/40R19 93 ab
e8*2007/46*0317*..
235/40R19 92 e11*2001/116*0326*32;
Kombi; Limousine;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 8 von 30
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLKSWAGEN
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : AU; AUV; 1 KM; 1F; 1K; 1KM; 1KP; 1T; 16; 3c; 3C;
3d; 3D
140 Nm für Typ : A1; 3H; 5N
Verkaufsbezeichnung: ARTEON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3H e1*2007/46*1725*.. 110 - 206 225/40R19 93 Allradantrieb;
225/45R19 92 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P
Verkaufsbezeichnung: EOS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1F e1*2001/116*0349*.. 85 - 110 225/35R19 88 11A; 22M; 22P Cabrio; Frontantrieb;
§ 22 50464, Erweiterung 02
85 - 147 225/35R19 88W 11A; 22M; 22P 10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 77 - 118 225/35R19 88 11A; 21S; 24J; 248; Cabrio; Frontantrieb;
26P; 27H 10B; 11B; 11G; 11H;
77 - 195 225/35R19 88Y 11A; 21S; 24J; 248; 12A; 51A; 71A; 721;
26P; 27H; 5FE 729; 73C; 74A; 74P
1K e1*2001/116*0242*.., 103 225/35R19 88W 11A; 21P; 22H; 22Q; Nur Golf 6; bis
e1*2007/46*0490*.. 24J; 24M e1*2007/46*0490*04;
235/35R19 91 11A; 21P; 22F; 22Q; ab
24C; 24D e1*2001/116*0242*25;
Schrägheck;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 73C; 74A; 74P
1K e1*2001/116*0242*.. 55 - 147 225/35R19 88W 11A; 22P; 24J; 24M Nur Golf 5; nur bis
235/35R19 87W 11A; 21P; 22P; 24J; e1*2001/116*0242*24;
24M; 5ET Allradantrieb;
55 - 169 235/35R19 87Y 11A; 21P; 22P; 24J; Frontantrieb;
24M; 5ET 10B; 11B; 11G; 11H;
55 - 184 225/35R19 88Y 11A; 22P; 24J; 24M 12A; 51A; 573; 71A;
721; 73C; 74A; 74P
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 9 von 30
Verkaufsbezeichnung: GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1K e1*2001/116*0242*.. 188 - 199 225/35R19 88Y 11A; 21P; 22H; 22Q; Nur Golf R (6er); ab
24J; 24M; 51J e1*2001/116*0242*25;
235/35R19 11A; 21P; 22F; 22Q; Cabrio; Schrägheck;
24K; 51G Allradantrieb;
235/35R19 91 11A; 21P; 22F; 22Q; Frontantrieb;
24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 729; 73C; 74A;
74P
1K e1*2001/116*0242*.. 77 - 118 225/35R19 88 11A; 21S; 24J; 248; Cabrio; Frontantrieb;
26P; 27H 10B; 11B; 11G; 11H;
77 - 155 225/35R19 88Y 11A; 21S; 24J; 248; 12A; 51A; 71A; 721;
26P; 27H; 5FE 729; 73C; 74A; 74P
1K e1*2001/116*0242*.., 59 - 125 235/35R19 87W 11A; 21P; 22H; 22P; Nur Golf 6; bis
e1*2007/46*0490*.. 24C; 24D; 5ET e1*2007/46*0490*04;
59 - 155 225/35R19 88W 11A; 21P; 22H; 22P; ab
24J; 24M e1*2001/116*0242*25;
59 - 173 215/35R19 85Y 11A; 22P; 24J; 24M; Schrägheck;
5EG Frontantrieb;
§ 22 50464, Erweiterung 02
225/35R19 88Y 11A; 21P; 22H; 22P; 10B; 11B; 11G; 11H;
24J; 24M; 5FE 12A; 51A; 71A; 721;
235/35R19 91 11A; 21P; 22H; 22P; 73C; 74A; 74P
24C; 24D
1KM e1*2007/46*0492*.. 59 - 118 215/35R19 85W 11A; 21B; 22L; 22Q; GOLF 6 (Variant); bis
24J; 24M; 5EG e1*2007/46*0492*05;
225/35R19 88 11A; 21B; 22H; 22L; Frontantrieb;
24J; 24M 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 21N; 22H; 12A; 51A; 71A; 721;
22L; 24C; 24D 729; 73C; 74A; 74P;
77E
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 100 215/35R19 85W 11A; 26P; 27H; 5EG Golf 7; Golf 7
1K e1*2007/46*0490*.. 225/35R19 88 11A; 245; 248; 26P; Sportsvan; ab
27H e1*2007/46*0490*05;
nicht Golf Alltrack;
Kombilimousine;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 77E
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 10 von 30
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1 KM e1*2007/46*0492*.. 63 - 169 215/35R19 85Y 11A; 26P; 27H; 5EG Golf 7; Golf 7
1K e1*2007/46*0490*.. 225/35R19 88 11A; 245; 26P; 27H Sportsvan; ab
63 - 228 225/35R19 88Y 11A; 245; 26P; 27H e1*2007/46*0490*05;
228 225/35R19 M+S 11A; 245; 26P; 27H; nicht Golf Alltrack;
52J Kombilimousine;
Allradantrieb;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 77E
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, E-GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AU e1*2007/46*0623*.. 63 - 100 215/35R19 85W 11A; 26P; 27H; 5EG Golf 7; ab
225/35R19 88 11A; 245; 248; 26P; e1*2007/46*0623*01;
27H nicht Golf Alltrack;
e-Golf;
Kombilimousine;
§ 22 50464, Erweiterung 02
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 77E
AU e1*2007/46*0623*.. 63 - 169 215/35R19 85Y 11A; 26P; 27H; 5EG Golf 7; ab
225/35R19 88 11A; 245; 26P; 27H e1*2007/46*0623*01;
63 - 228 225/35R19 88Y 11A; 245; 26P; 27H nicht Golf Alltrack;
228 225/35R19 M+S 11A; 245; 26P; 27H; e-Golf;
52J Kombilimousine;
Allradantrieb;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 77E
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 100 215/35R19 85W 11A; 26P; 27H; 5EG Golf 7; ab
225/35R19 88 11A; 245; 248; 26P; e1*2007/46*0627*01;
27H Golf 7 Sportsvan;
nicht Golf Alltrack;
Kombilimousine;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 77E
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 11 von 30
Verkaufsbezeichnung: GOLF, GOLF VARIANT, GOLF SPORTSVAN, GOLF ALLTRACK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AUV e1*2007/46*0627*.. 63 - 169 215/35R19 85Y 11A; 26P; 27H; 5EG Golf 7; ab
225/35R19 88 11A; 245; 26P; 27H e1*2007/46*0627*01;
63 - 228 225/35R19 88Y 11A; 245; 26P; 27H Golf 7 Sportsvan;
228 225/35R19 M+S 11A; 245; 26P; 27H; nicht Golf Alltrack;
52J Kombilimousine;
Allradantrieb;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 77E
Verkaufsbezeichnung: GOLF PLUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KP e1*2001/116*0304*.. 75 215/35R19 85 11A; 21P; 22H; 22M; Nur CrossGolf; Nur
24M; 5EG bis
75 - 103 225/35R19 88 11A; 21P; 22H; 22M; e1*2001/116*0304*13;
24J; 24M; 5FE Frontantrieb;
235/35R19 87 11A; 21P; 22H; 22L; 10B; 11B; 11G; 11H;
§ 22 50464, Erweiterung 02
24J; 24M; 5ET 12A; 51A; 71A; 721;
235/35R19 91 11A; 21P; 22H; 22L; 73C; 74A; 74P
24J; 24M
1KP e1*2001/116*0304*.. 55 - 110 225/35R19 88 VF7; 11A; 22P; 24J; Nicht CrossGolf; Nur
24M; 5FE Golf Plus; Nur bis
235/35R19 87 11A; 21P; 22P; 24J; e1*2001/116*0304*13;
24M; 5ET Frontantrieb;
55 - 125 225/35R19 88W VF7; 11A; 22P; 24J; 10B; 11B; 11G; 11H;
24M; 5FE 12A; 51A; 71A; 721;
235/35R19 91 11A; 21P; 22P; 24J; 73C; 74A; 74P
24M
1KP e1*2001/116*0304*.., 59 - 118 225/35R19 88W 11A; 21P; 22H; 22L; Nur Golf Plus 6; Ab
e1*2007/46*0491*.. 24J; 248; 5FE e1*2001/116*0304*14;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P
1KP e1*2001/116*0304*.. 75 - 103 225/35R19 88 11A; 21P; 22H; 22M; Nur CrossGolf 6; Ab
5FE e1*2001/116*0304*21;
235/35R19 87 11A; 21P; 22H; 22L; Frontantrieb;
24J; 248; 5ET 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21P; 22H; 22L; 12A; 51A; 71A; 721;
24J; 248 73C; 74A; 74P
77 215/35R19 85 11A; 21P; 22H; 22M;
5EG
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 12 von 30
Verkaufsbezeichnung: JETTA, BEETLE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
16 e1*2007/46*0539*.. 77 - 110 225/35R19 88 11A; 21P; 24J; 248; Nur Jetta
270 (Stufenheck);
77 - 155 225/35R19 88W 11A; 21P; 24J; 248; Frontantrieb;
270 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 24J; 248; 12A; 51A; 573; 71A;
260; 271 721; 729; 73C; 74A;
245/30R19 89 11A; 21B; 24J; 248; 74P
260; 272
16 e1*2007/46*0539*.. 77 - 155 225/40R19 93 Beetle (Schrägheck);
235/35R19 91 Beetle Cabrio;
235/40R19 92 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
729; 73C; 74A; 74P
Verkaufsbezeichnung: JETTA, GOLF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1KM e1*2001/116*0328*.. 75 - 110 225/35R19 88 11A; 21B; 22H; 22L; JETTA (Limousine);
24J; 24M Frontantrieb;
§ 22 50464, Erweiterung 02
75 - 147 215/35R19 85W 11A; 21B; 22L; 24J; 10B; 11B; 11G; 11H;
24M; 5EG 12A; 51A; 71A; 721;
225/35R19 88W 11A; 21B; 22H; 22L; 729; 73C; 74A; 74P
24J; 24M
235/35R19 87W 11A; 21B; 21N; 22H;
22L; 24C; 24D; 5ET
235/35R19 91 11A; 21B; 21N; 22H;
22L; 24C; 24D
1KM e1*2001/116*0328*.. 77 225/35R19 88 11A; 21B; 22H; 22L; GOLF 6 (Variant); ab
24J; 24M e1*2001/116*0328*15;
235/35R19 91 11A; 21B; 21N; 22H; Allradantrieb;
22L; 24C; 24D 10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 729; 73C; 74A;
74P
1KM e1*2001/116*0328*.. 59 - 118 215/35R19 85W 11A; 21B; 22L; 22Q; GOLF 6 (Variant); ab
24J; 24M; 5EG e1*2001/116*0328*15;
225/35R19 88 11A; 21B; 22H; 22L; Frontantrieb;
24J; 24M 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 21N; 22H; 12A; 51A; 71A; 721;
22L; 24C; 24D 729; 73C; 74A; 74P;
77E
1KM e1*2001/116*0328*.. 75 - 147 215/35R19 85W 11A; 21B; 22L; 22Q; GOLF (Variant); nur
24J; 24M; 5EG bis
225/35R19 88 11A; 21B; 22H; 22L; e1*2001/116*0328*14;
24J; 24M Frontantrieb;
235/35R19 87W 11A; 21B; 21N; 22H; 10B; 11B; 11G; 11H;
22L; 24C; 24D 12A; 51A; 71A; 721;
729; 73C; 74A; 74P
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 13 von 30
Verkaufsbezeichnung: PASSAT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3c DE*2007/46*0547*.. 77 - 125 225/35R19 88W Frontantrieb; 11A; 22P; Nicht Passat Alltrack
3C e1*2001/116*0307*.., 5FE (Cross); ab
e1*2007/46*0502*.., 77 - 155 225/35R19 88Y Frontantrieb; 11A; 22P; e1*2001/116*0307*24;
e1*2007/46*0547*.. 5FE bis
e1*2001/116*0307*36;
Kombi; Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 73C; 74A; 74P
3C e1*2001/116*0307*.. 75 - 110 225/35R19 88W Frontantrieb; 11A; 22P; nur bis
5FE e1*2001/116*0307*23;
75 - 147 225/35R19 88Y Frontantrieb; 11A; 22P; Kombi; Limousine;
5FE Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71A;
721; 73C; 74A; 74P
3C e1*2001/116*0307*.. 110 - 200 225/40R19 96H VW Passat Alltrack
235/40R19 96 (B8) ab Mj.2014;
Allradantrieb;
§ 22 50464, Erweiterung 02
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P
3C e1*2001/116*0307*.. 81 - 206 225/40R19 93Y ab
235/40R19 96 e1*2001/116*0307*37;
VW Passat (B8) ab Mj.
2014; nicht Passat
Alltrack; Kombi;
Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P
Verkaufsbezeichnung: TIGUAN, TIGUAN ALLSPACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
5N e1*2001/116*0450*.. 110 - 176 235/45R19 99W ohne R-Line; Allspace;
235/50R19 99W ab
245/45R19 98W e1*2001/116*0450*31;
255/45R19 100 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 75I
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 14 von 30
Verkaufsbezeichnung: TOURAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
1T e1*2001/116*0211*.., 81 - 140 225/40R19 93 11A; 245; 27I ab
e1*2007/46*0357*14;
e1*2007/46*0357*.. 235/40R19 92W 11A; 245; 248; 27I ab
e1*2001/116*0211*36;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P
Verkaufsbezeichnung: T-ROC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A1 e13*2007/46*1845*.. 110 - 140 225/35R19 88 Allradantrieb;
225/40R19 89 10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 77E
A1 e13*2007/46*1845*.. 85 - 140 225/35R19 88 Allradantrieb;
225/40R19 89 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71A; 721;
73C; 74A; 74P; 77E
§ 22 50464, Erweiterung 02
Verkaufsbezeichnung: VW PHAETON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
3d DE*2007/46*0452*.., 165 - 246 245/40R19 98 5JA nicht V10 Diesel;
e1*2007/46*0452*.. 10B; 11B; 11G; 11H;
3D e1*2001/116*0189*.., 12A; 51A; 533; 573;
e1*98/14*0189*.. 71A; 721; 729; 73C;
74A; 74P; 75I; 76S
3D e1*2001/116*0189*.., 177 245/40R19 98 10B; 11B; 11G; 11H;
e1*98/14*0189*.. 12A; 51A; 573; 71A;
721; 729; 73C; 74A;
74P; 76U
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________

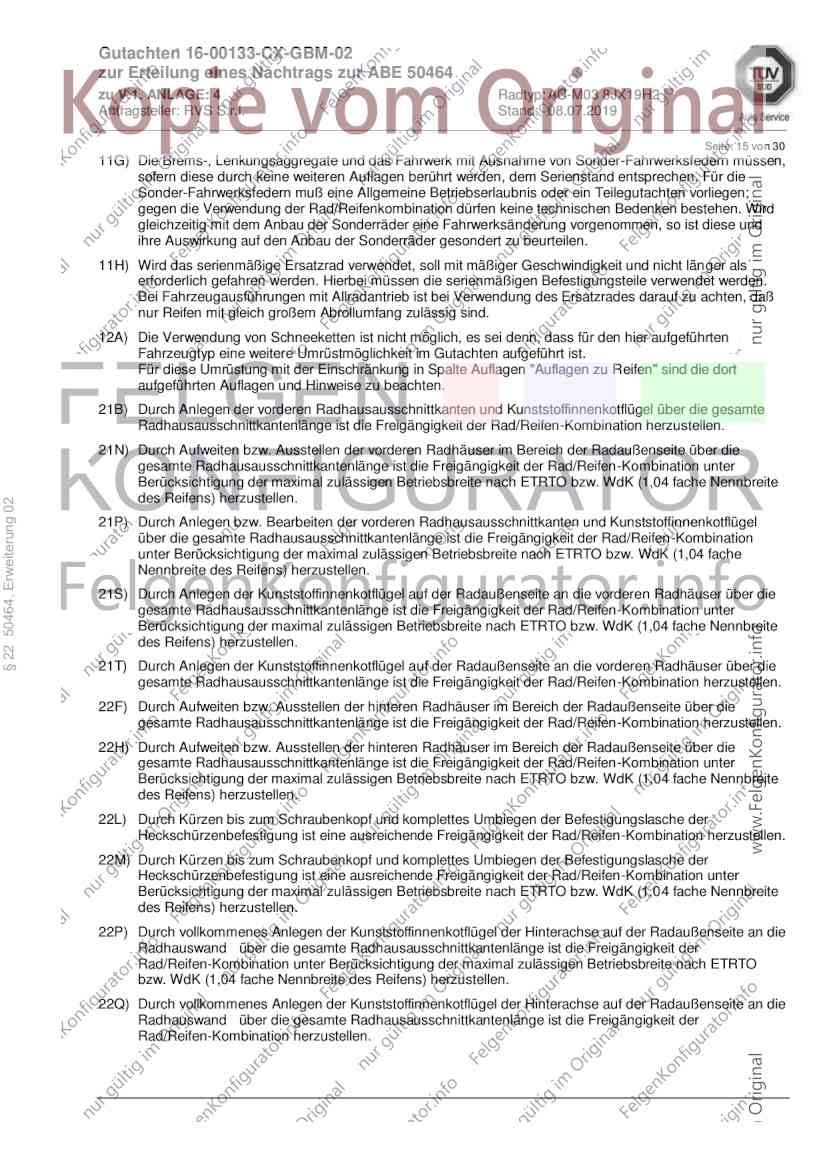

Seite: 15 von 30
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
§ 22 50464, Erweiterung 02
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
21T) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________

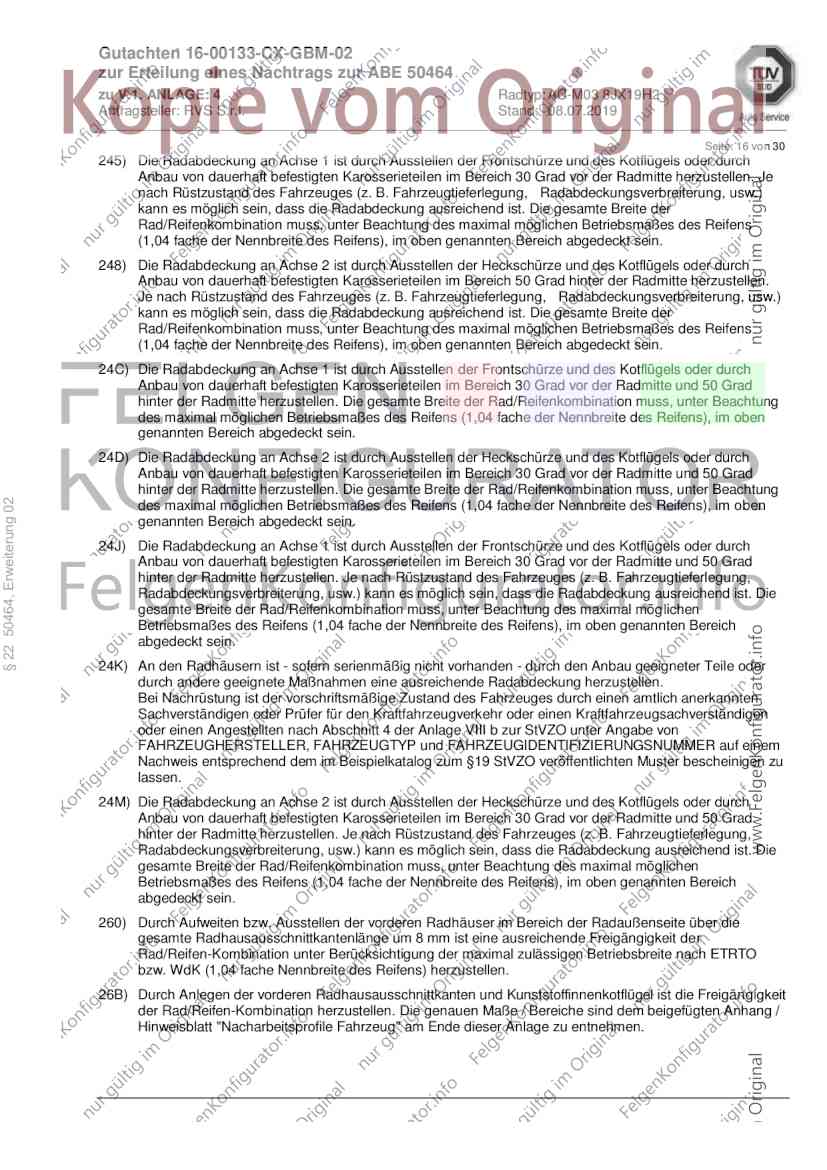

Seite: 16 von 30
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
§ 22 50464, Erweiterung 02
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24K) An den Radhäusern ist - sofern serienmäßig nicht vorhanden - durch den Anbau geeigneter Teile oder
durch andere geeignete Maßnahmen eine ausreichende Radabdeckung herzustellen.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________

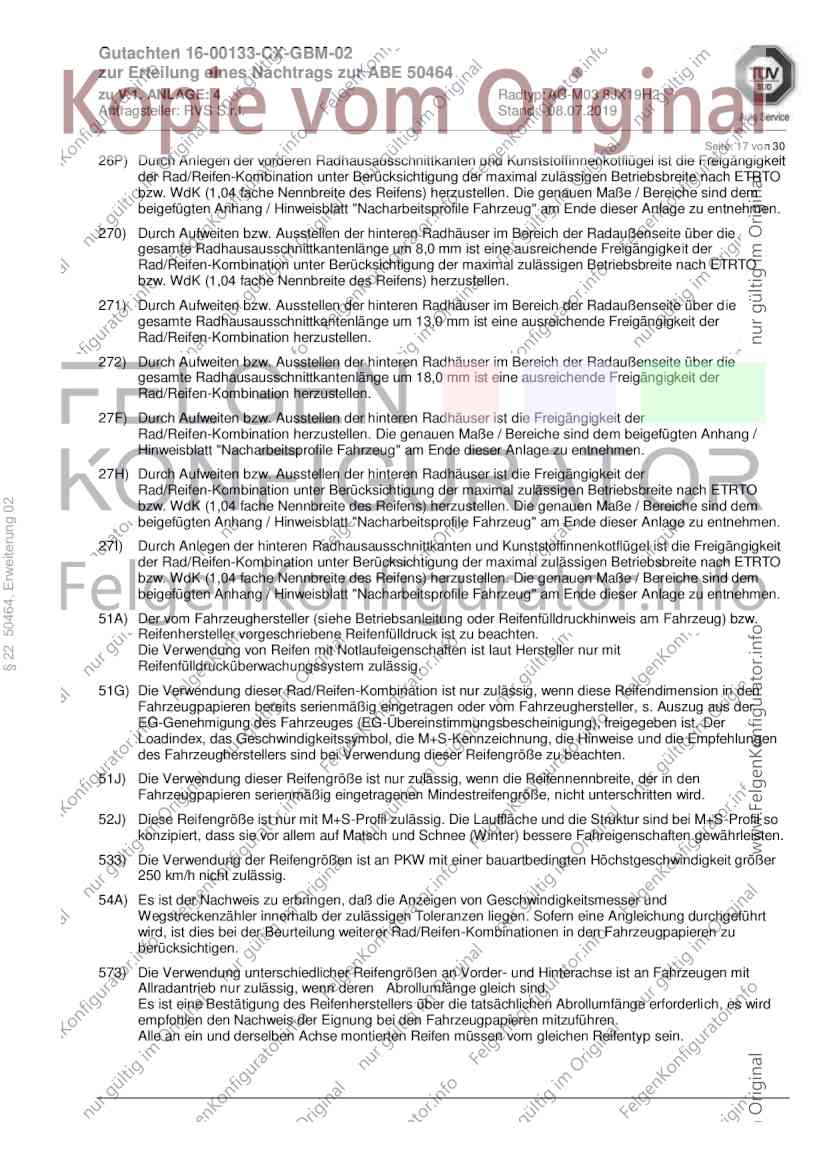

Seite: 17 von 30
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
271) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 13,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
272) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 18,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
§ 22 50464, Erweiterung 02
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
533) Die Verwendung der Reifengrößen ist an PKW mit einer bauartbedingten Höchstgeschwindigkeit größer
250 km/h nicht zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 18 von 30
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5EG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1030kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
§ 22 50464, Erweiterung 02
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
5JA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1500kg.
71A) Zum Auswuchten der Sonderräder dürfen an der Felgenaußen- und -innenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Gutachten 16-00133-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 50464
zu V.1. ANLAGE: 4 Radtyp: AC-M03 8JX19H2
Antragsteller: RVS S.r.l. Stand: 08.07.2019
__________________________________________________________________________________________________________________
Seite: 19 von 30
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 20-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 17-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
§ 22 50464, Erweiterung 02
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
83A) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 370mm an der
Vorderachse nicht zulässig.
83D) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser
370x32mm an der Vorderachse nicht zulässig.
AFO) Die Verwendung dieser Radgröße ist nur zulässig an Fahrzeugausführungen mit geänderter Lenkanlage,
diese Fahrzeuge sind serienmäßig mit 18-Zoll-Rädern ausgerüstet.
BEO) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 338 mm
an der Vorderachse nicht zulässig.
VF7) Durch Entfernen der Schraube und des Clips zur Befestigung des Innenkotflügels oben in der Mitte des
vorderen Radhauses und durch Klemmen des Kunststoffinnenkotflügels hinter die obere mittlere
Befestigungslasche ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK herzustellen.
