Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 52155
special wheels for passenger cars 8,5 J x 19 H2
Genehmigungsnummer: 52155 Erweiterung: --
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
AF802-8519
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52155 Erweiterung: --
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 52155
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
25.10.2019
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55018419 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52155 Erweiterung: --
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 12 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 52155
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval is granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52155 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 07.11.2019
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 52155
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 52155 Erweiterung Nr.: --
Approval No. Extension No.:
Ausgabedatum: 07.11.2019 letztes Änderungsdatum: --
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55018419 (1. Ausfertigung) 25.10.2019
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
AF802-8519 05.04.2019
§ 22 52155
Liste der Änderungen: Datum:
List of modifications: Date
Entfällt
Not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 52155
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 52155
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
§ 22 52155
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 52155
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
§ 22 52155
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell artFORM - AF802
Typ AF802-8519
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5C AF802-8519 5C / Ø72,6 - Ø63,4 5/108/63,4 40 730 2200 1/2019
MB AF802-8519 MB / Ø66,5 - Ø57,1 5/112/57,1 30 730 2200 1/2019
MB AF802-8519 MB / Ø66,5 - Ø57,1 5/112/57,1 45 730 2200 1/2019
MB AF802-8519 MB / ohne Ring 5/112/66,6 30 730 2200 1/2019
MB AF802-8519 MB / ohne Ring 5/112/66,6 45 730 2200 1/2019
§ 22 52155
5F AF802-8519 5F / Ø72,6 - Ø60,1 5/114,3/60,1 40 730 2200 1/2019
5F AF802-8519 5F / Ø72,6 - Ø64,1 5/114,3/64,1 40 730 2200 1/2019
5F AF802-8519 5F / Ø72,6 - Ø64,2 dunkelrot 5/114,3/64,2 40 730 2200 1/2019
5F AF802-8519 5F / Ø72,6 - Ø66,1 5/114,3/66,1 40 730 2200 1/2019
5F AF802-8519 5F / Ø72,6 - Ø67,1 5/114,3/67,1 40 730 2200 1/2019
5G AF802-8519 5G / ohne Ring 5/120/72,6 35 730 2200 1/2019
Kennzeichnung
KBA-Nummer 52155
Herstellerzeichen artFORM
Radtyp und Ausführung AF802-8519 (s.o.)
Radgröße 8,5JX19H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52155 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 07.11.2019
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 52155
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3
Die Festigkeitsprüfung des Sonderradtyps wurde in Shah Alam ab März 2019 durchgeführt.
Hinweise zum Sonderrad
Die Festigkeitsprüfungen wurden durch folgende Prüflabore durchgeführt:
TÜV Rheinland Malaysia, Shah Alam im März 2019
TÜV Pfalz Verkehrswesen GmbH Technologiezentrum Typprüfstelle Lambsheim im März 2019
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Radbeschreibung 05.04.2019
Radzeichnung AF802-8519 01.10.2018
mit Änderung vom 18.10.2018
Verwendungen Anlagen 1-12
§ 22 52155
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Oktober 2019
Tufan 00330992.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 18
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell artFORM - AF802
Typ AF802-8519
Radgröße 8,5JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB AF802-8519 MB / Ø66,5 - Ø57,1 5/112/57,1 45 730 2200
Kennzeichnungen
KBA-Nummer 52155
Herstellerzeichen artFORM
Radtyp und Ausführung AF802-8519 (s.o.)
Radgröße 8,5JX19H2
§ 22 52155
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M14x1,5 Kegel 60° 140 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

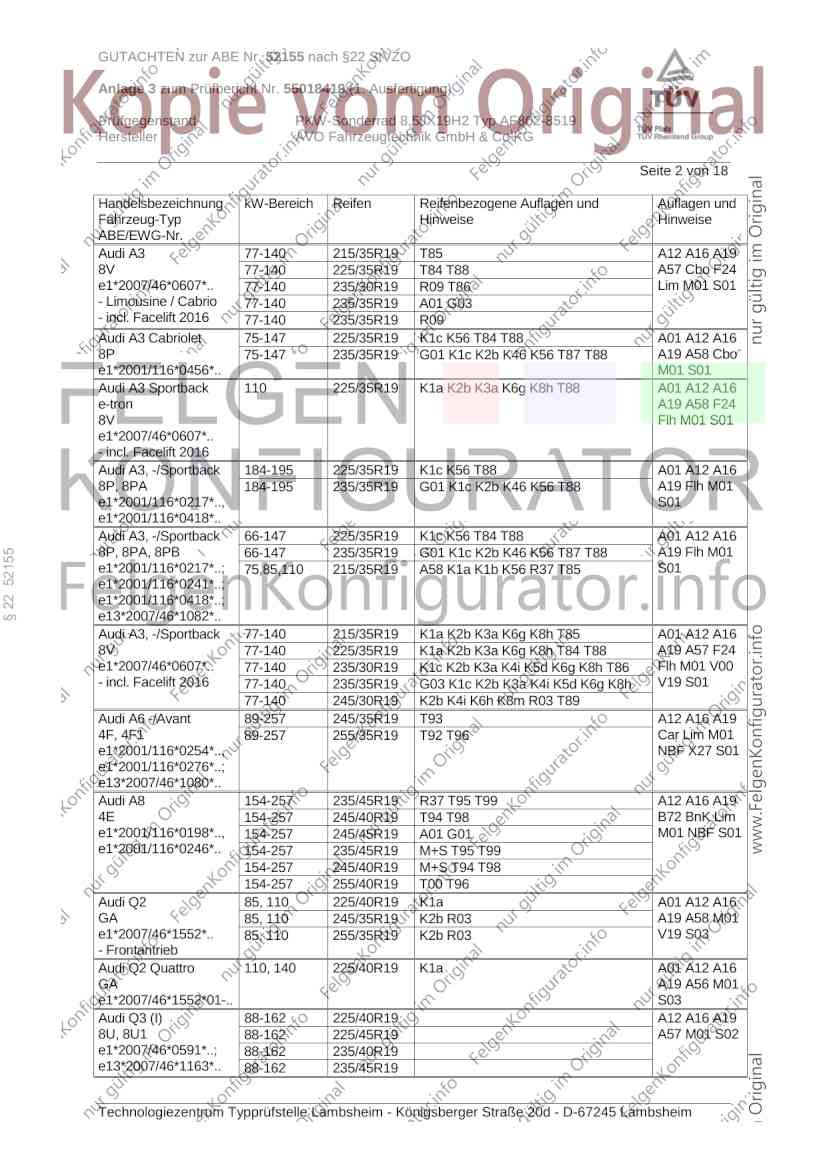

Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/35R19 T85 A12 A16 A19
8V 77-140 225/35R19 T84 T88 A57 Cbo F24
e1*2007/46*0607*.. 77-140 235/30R19 R09 T86 Lim M01 S01
- Limousine / Cabrio 77-140 235/35R19 A01 G03
- incl. Facelift 2016 77-140 235/35R19 R09
Audi A3 Cabriolet 75-147 225/35R19 K1c K56 T84 T88 A01 A12 A16
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A19 A58 Cbo
e1*2001/116*0456*.. M01 S01
Audi A3 Sportback 110 225/35R19 K1a K2b K3a K6g K8h T88 A01 A12 A16
e-tron A19 A58 F24
8V Flh M01 S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3, -/Sportback 184-195 225/35R19 K1c K56 T88 A01 A12 A16
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A19 Flh M01
e1*2001/116*0217*.., S01
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K1c K56 T84 T88 A01 A12 A16
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A19 Flh M01
§ 22 52155
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1a K1b K56 R37 T85 S01
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/35R19 K1a K2b K3a K6g K8h T85 A01 A12 A16
8V 77-140 225/35R19 K1a K2b K3a K6g K8h T84 T88 A19 A57 F24
e1*2007/46*0607*.. 77-140 235/30R19 K1c K2b K3a K4i K5d K6g K8h T86 Flh M01 V00
- incl. Facelift 2016 77-140 235/35R19 G03 K1c K2b K3a K4i K5d K6g K8h V19 S01
77-140 245/30R19 K2b K4i K6h K8m R03 T89
Audi A6 -/Avant 89-257 245/35R19 T93 A12 A16 A19
4F, 4F1 89-257 255/35R19 T92 T96 Car Lim M01
e1*2001/116*0254*.., NBF X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A8 154-257 235/45R19 R37 T95 T99 A12 A16 A19
4E 154-257 245/40R19 T94 T98 B72 BnK Lim
e1*2001/116*0198*.., 154-257 245/45R19 A01 G01 M01 NBF S01
e1*2001/116*0246*.. 154-257 235/45R19 M+S T95 T99
154-257 245/40R19 M+S T94 T98
154-257 255/40R19 T00 T96
Audi Q2 85, 110 225/40R19 K1a A01 A12 A16
GA 85, 110 245/35R19 K2b R03 A19 A58 M01
e1*2007/46*1552*.. 85, 110 255/35R19 K2b R03 V19 S03
- Frontantrieb
Audi Q2 Quattro 110, 140 225/40R19 K1a A01 A12 A16
GA A19 A56 M01
e1*2007/46*1552*01-.. S03
Audi Q3 (I) 88-162 225/40R19 A12 A16 A19
8U, 8U1 88-162 225/45R19 A57 M01 S02
e1*2007/46*0591*..; 88-162 235/40R19
e13*2007/46*1163*.. 88-162 235/45R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

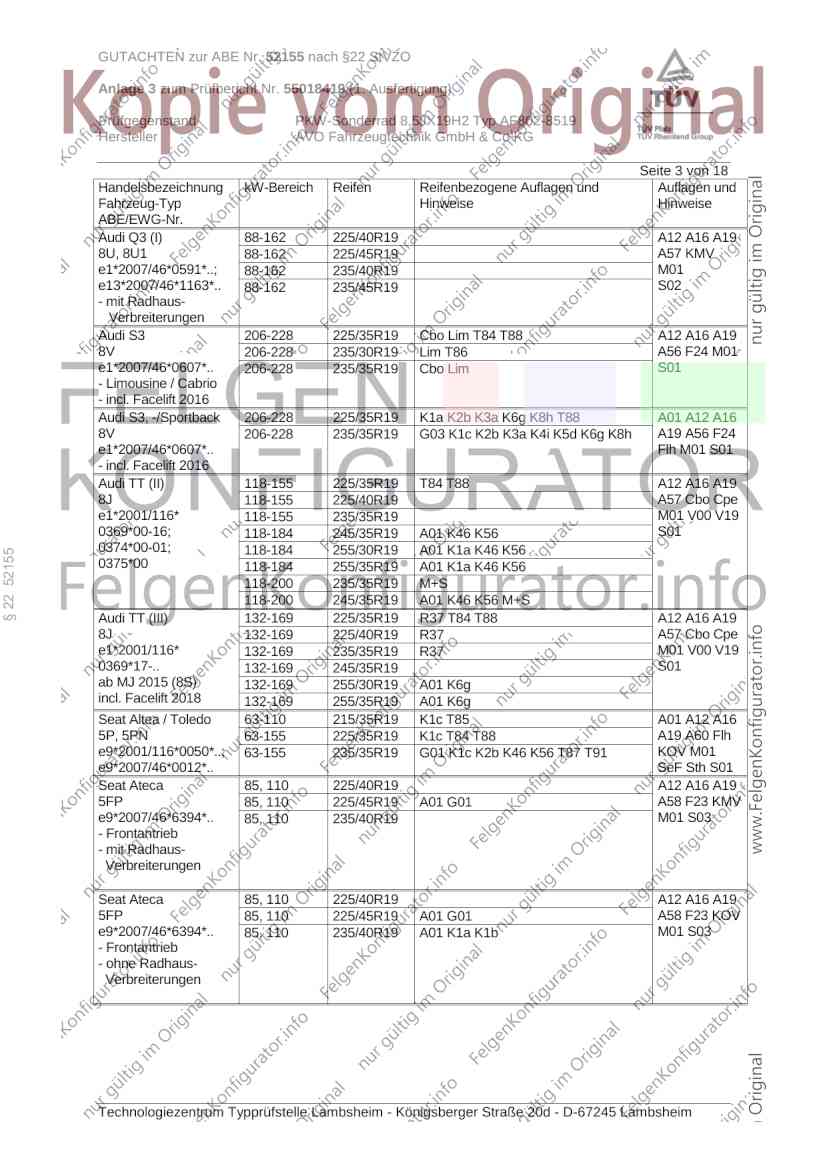

GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 (I) 88-162 225/40R19 A12 A16 A19
8U, 8U1 88-162 225/45R19 A57 KMV
e1*2007/46*0591*..; 88-162 235/40R19 M01
e13*2007/46*1163*.. 88-162 235/45R19 S02
- mit Radhaus-
Verbreiterungen
Audi S3 206-228 225/35R19 Cbo Lim T84 T88 A12 A16 A19
8V 206-228 235/30R19 Lim T86 A56 F24 M01
e1*2007/46*0607*.. 206-228 235/35R19 Cbo Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 225/35R19 K1a K2b K3a K6g K8h T88 A01 A12 A16
8V 206-228 235/35R19 G03 K1c K2b K3a K4i K5d K6g K8h A19 A56 F24
e1*2007/46*0607*.. Flh M01 S01
- incl. Facelift 2016
Audi TT (II) 118-155 225/35R19 T84 T88 A12 A16 A19
8J 118-155 225/40R19 A57 Cbo Cpe
e1*2001/116* 118-155 235/35R19 M01 V00 V19
0369*00-16; 118-184 245/35R19 A01 K46 K56 S01
0374*00-01; 118-184 255/30R19 A01 K1a K46 K56
§ 22 52155
0375*00 118-184 255/35R19 A01 K1a K46 K56
118-200 235/35R19 M+S
118-200 245/35R19 A01 K46 K56 M+S
Audi TT (III) 132-169 225/35R19 R37 T84 T88 A12 A16 A19
8J 132-169 225/40R19 R37 A57 Cbo Cpe
e1*2001/116* 132-169 235/35R19 R37 M01 V00 V19
0369*17-.. 132-169 245/35R19 S01
ab MJ 2015 (8S) 132-169 255/30R19 A01 K6g
incl. Facelift 2018 132-169 255/35R19 A01 K6g
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A01 A12 A16
5P, 5PN 63-155 225/35R19 K1c T84 T88 A19 A60 Flh
e9*2001/116*0050*..; 63-155 235/35R19 G01 K1c K2b K46 K56 T87 T91 KOV M01
e9*2007/46*0012*.. SeF Sth S01
Seat Ateca 85, 110 225/40R19 A12 A16 A19
5FP 85, 110 225/45R19 A01 G01 A58 F23 KMV
e9*2007/46*6394*.. 85, 110 235/40R19 M01 S03
- Frontantrieb
- mit Radhaus-
Verbreiterungen
Seat Ateca 85, 110 225/40R19 A12 A16 A19
5FP 85, 110 225/45R19 A01 G01 A58 F23 KOV
e9*2007/46*6394*.. 85, 110 235/40R19 A01 K1a K1b M01 S03
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

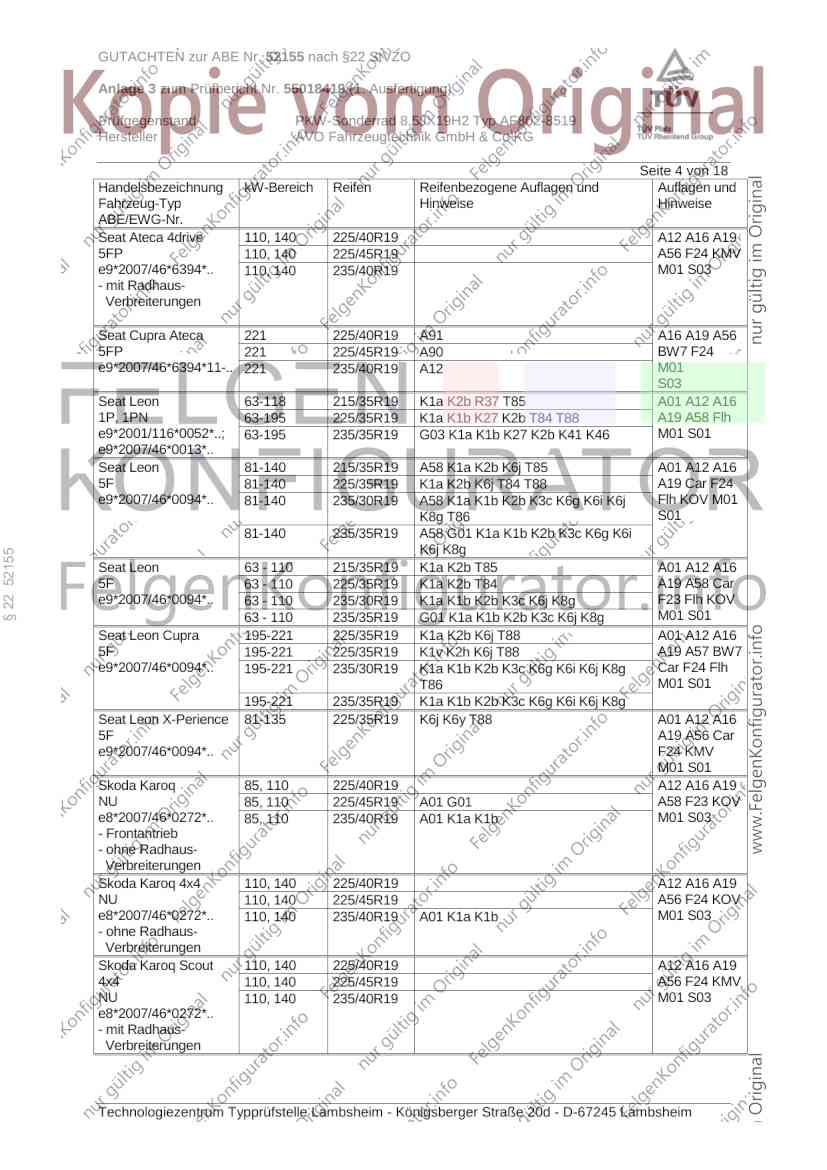

GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 4drive 110, 140 225/40R19 A12 A16 A19
5FP 110, 140 225/45R19 A56 F24 KMV
e9*2007/46*6394*.. 110, 140 235/40R19 M01 S03
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 225/40R19 A91 A16 A19 A56
5FP 221 225/45R19 A90 BW7 F24
e9*2007/46*6394*11-.. 221 235/40R19 A12 M01
S03
Seat Leon 63-118 215/35R19 K1a K2b R37 T85 A01 A12 A16
1P, 1PN 63-195 225/35R19 K1a K1b K27 K2b T84 T88 A19 A58 Flh
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1a K1b K27 K2b K41 K46 M01 S01
e9*2007/46*0013*..
Seat Leon 81-140 215/35R19 A58 K1a K2b K6j T85 A01 A12 A16
5F 81-140 225/35R19 K1a K2b K6j T84 T88 A19 Car F24
e9*2007/46*0094*.. 81-140 235/30R19 A58 K1a K1b K2b K3c K6g K6i K6j Flh KOV M01
K8g T86 S01
81-140 235/35R19 A58 G01 K1a K1b K2b K3c K6g K6i
K6j K8g
§ 22 52155
Seat Leon 63 - 110 215/35R19 K1a K2b T85 A01 A12 A16
5F 63 - 110 225/35R19 K1a K2b T84 A19 A58 Car
e9*2007/46*0094*.. 63 - 110 235/30R19 K1a K1b K2b K3c K6j K8g F23 Flh KOV
63 - 110 235/35R19 G01 K1a K1b K2b K3c K6j K8g M01 S01
Seat Leon Cupra 195-221 225/35R19 K1a K2b K6j T88 A01 A12 A16
5F 195-221 225/35R19 K1v K2h K6j T88 A19 A57 BW7
e9*2007/46*0094*.. 195-221 235/30R19 K1a K1b K2b K3c K6g K6i K6j K8g Car F24 Flh
T86 M01 S01
195-221 235/35R19 K1a K1b K2b K3c K6g K6i K6j K8g
Seat Leon X-Perience 81-135 225/35R19 K6j K6y T88 A01 A12 A16
5F A19 A56 Car
e9*2007/46*0094*.. F24 KMV
M01 S01
Skoda Karoq 85, 110 225/40R19 A12 A16 A19
NU 85, 110 225/45R19 A01 G01 A58 F23 KOV
e8*2007/46*0272*.. 85, 110 235/40R19 A01 K1a K1b M01 S03
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/40R19 A12 A16 A19
NU 110, 140 225/45R19 A56 F24 KOV
e8*2007/46*0272*.. 110, 140 235/40R19 A01 K1a K1b M01 S03
- ohne Radhaus-
Verbreiterungen
Skoda Karoq Scout 110, 140 225/40R19 A12 A16 A19
4x4 110, 140 225/45R19 A56 F24 KMV
NU 110, 140 235/40R19 M01 S03
e8*2007/46*0272*..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

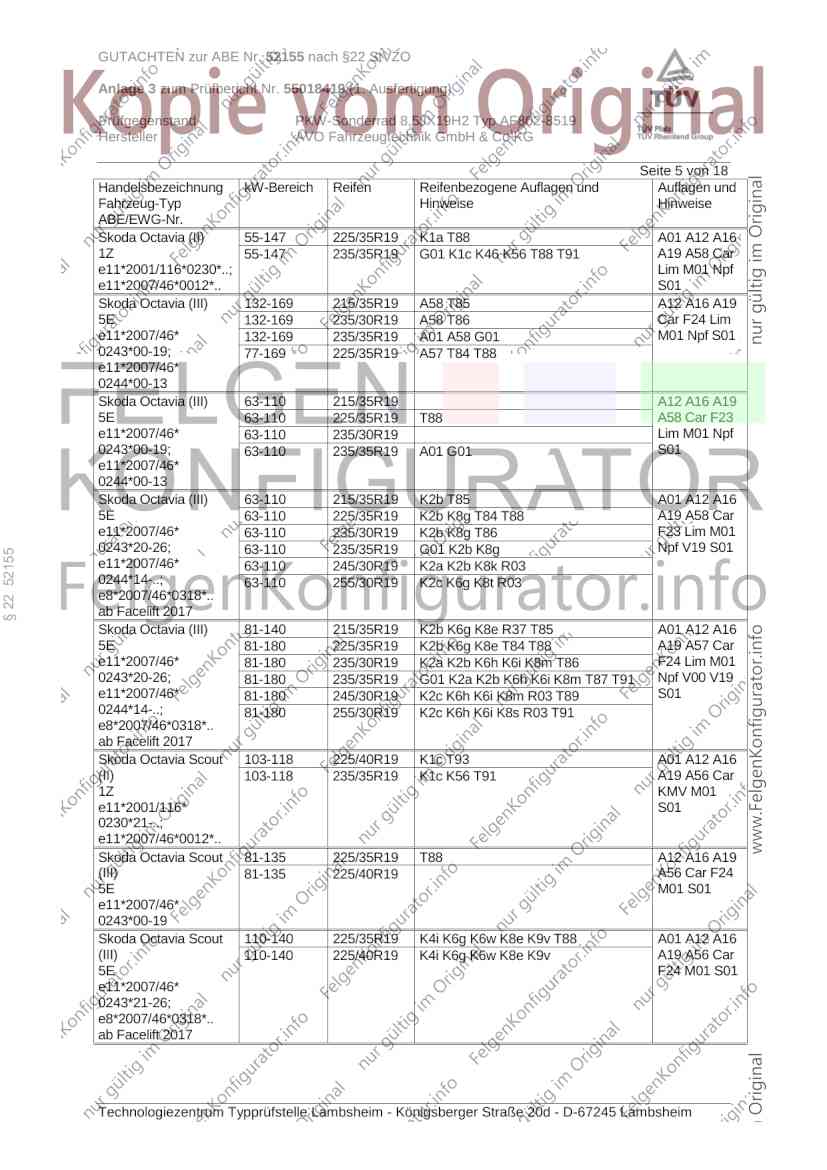

Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 55-147 225/35R19 K1a T88 A01 A12 A16
1Z 55-147 235/35R19 G01 K1c K46 K56 T88 T91 A19 A58 Car
e11*2001/116*0230*..; Lim M01 Npf
e11*2007/46*0012*.. S01
Skoda Octavia (III) 132-169 215/35R19 A58 T85 A12 A16 A19
5E 132-169 235/30R19 A58 T86 Car F24 Lim
e11*2007/46* 132-169 235/35R19 A01 A58 G01 M01 Npf S01
0243*00-19; 77-169 225/35R19 A57 T84 T88
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 215/35R19 A12 A16 A19
5E 63-110 225/35R19 T88 A58 Car F23
e11*2007/46* 63-110 235/30R19 Lim M01 Npf
0243*00-19; 63-110 235/35R19 A01 G01 S01
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 215/35R19 K2b T85 A01 A12 A16
5E 63-110 225/35R19 K2b K8g T84 T88 A19 A58 Car
e11*2007/46* 63-110 235/30R19 K2b K8g T86 F23 Lim M01
0243*20-26; 63-110 235/35R19 G01 K2b K8g Npf V19 S01
§ 22 52155
e11*2007/46* 63-110 245/30R19 K2a K2b K8k R03
0244*14-..; 63-110 255/30R19 K2c K6g K8t R03
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 215/35R19 K2b K6g K8e R37 T85 A01 A12 A16
5E 81-180 225/35R19 K2b K6g K8e T84 T88 A19 A57 Car
e11*2007/46* 81-180 235/30R19 K2a K2b K6h K6i K8m T86 F24 Lim M01
0243*20-26; 81-180 235/35R19 G01 K2a K2b K6h K6i K8m T87 T91 Npf V00 V19
e11*2007/46* 81-180 245/30R19 K2c K6h K6i K8m R03 T89 S01
0244*14-..; 81-180 255/30R19 K2c K6h K6i K8s R03 T91
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout 103-118 225/40R19 K1c T93 A01 A12 A16
(II) 103-118 235/35R19 K1c K56 T91 A19 A56 Car
1Z KMV M01
e11*2001/116* S01
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia Scout 81-135 225/35R19 T88 A12 A16 A19
(III) 81-135 225/40R19 A56 Car F24
5E M01 S01
e11*2007/46*
0243*00-19
Skoda Octavia Scout 110-140 225/35R19 K4i K6g K6w K8e K9v T88 A01 A12 A16
(III) 110-140 225/40R19 K4i K6g K6w K8e K9v A19 A56 Car
5E F24 M01 S01
e11*2007/46*
0243*21-26;
e8*2007/46*0318*..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

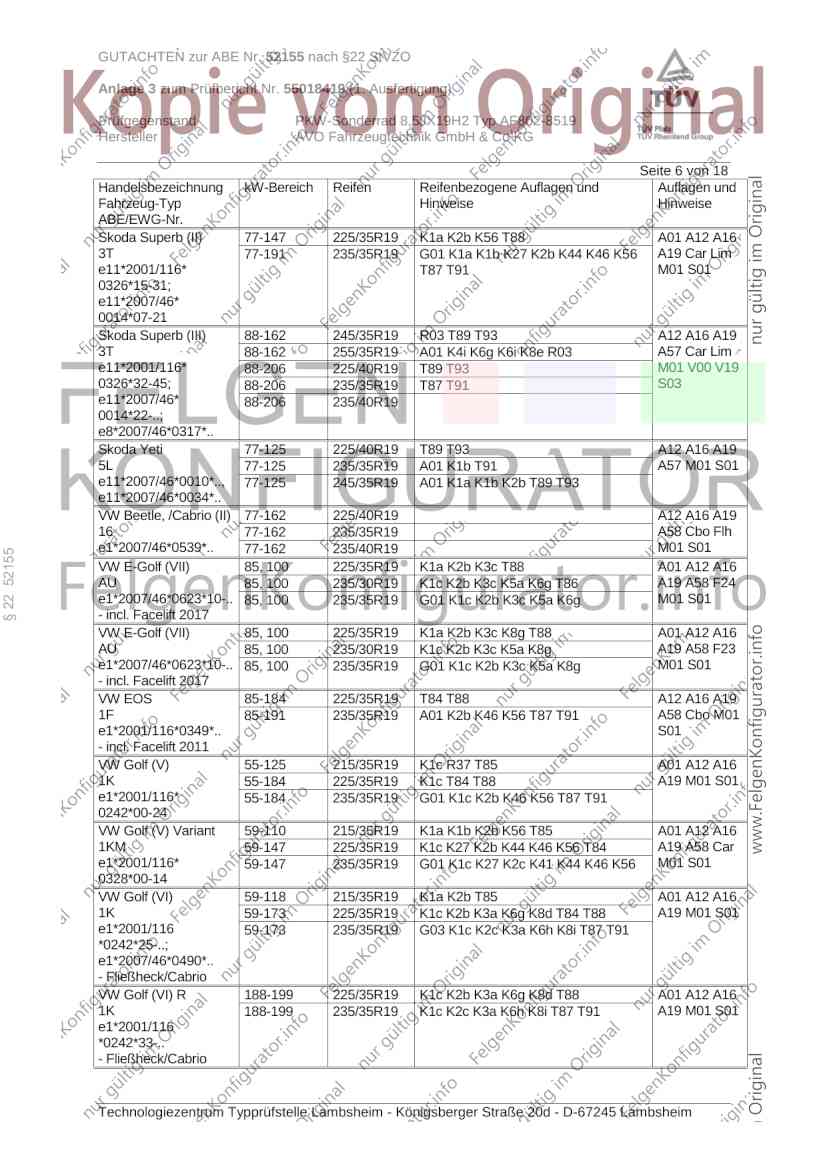

Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb (II) 77-147 225/35R19 K1a K2b K56 T88 A01 A12 A16
3T 77-191 235/35R19 G01 K1a K1b K27 K2b K44 K46 K56 A19 Car Lim
e11*2001/116* T87 T91 M01 S01
0326*15-31;
e11*2007/46*
0014*07-21
Skoda Superb (III) 88-162 245/35R19 R03 T89 T93 A12 A16 A19
3T 88-162 255/35R19 A01 K4i K6g K6i K8e R03 A57 Car Lim
e11*2001/116* 88-206 225/40R19 T89 T93 M01 V00 V19
0326*32-45; 88-206 235/35R19 T87 T91 S03
e11*2007/46* 88-206 235/40R19
0014*22-..;
e8*2007/46*0317*..
Skoda Yeti 77-125 225/40R19 T89 T93 A12 A16 A19
5L 77-125 235/35R19 A01 K1b T91 A57 M01 S01
e11*2007/46*0010*.., 77-125 245/35R19 A01 K1a K1b K2b T89 T93
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-162 225/40R19 A12 A16 A19
16 77-162 235/35R19 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 235/40R19 M01 S01
§ 22 52155
VW E-Golf (VII) 85, 100 225/35R19 K1a K2b K3c T88 A01 A12 A16
AU 85, 100 235/30R19 K1c K2b K3c K5a K6g T86 A19 A58 F24
e1*2007/46*0623*10-.. 85, 100 235/35R19 G01 K1c K2b K3c K5a K6g M01 S01
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 225/35R19 K1a K2b K3c K8g T88 A01 A12 A16
AU 85, 100 235/30R19 K1c K2b K3c K5a K8g A19 A58 F23
e1*2007/46*0623*10-.. 85, 100 235/35R19 G01 K1c K2b K3c K5a K8g M01 S01
- incl. Facelift 2017
VW EOS 85-184 225/35R19 T84 T88 A12 A16 A19
1F 85-191 235/35R19 A01 K2b K46 K56 T87 T91 A58 Cbo M01
e1*2001/116*0349*.. S01
- incl. Facelift 2011
VW Golf (V) 55-125 215/35R19 K1c R37 T85 A01 A12 A16
1K 55-184 225/35R19 K1c T84 T88 A19 M01 S01
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K46 K56 T87 T91
0242*00-24
VW Golf (V) Variant 59-110 215/35R19 K1a K1b K2b K56 T85 A01 A12 A16
1KM 59-147 225/35R19 K1c K27 K2b K44 K46 K56 T84 A19 A58 Car
e1*2001/116* 59-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 K56 M01 S01
0328*00-14
VW Golf (VI) 59-118 215/35R19 K1a K2b T85 A01 A12 A16
1K 59-173 225/35R19 K1c K2b K3a K6g K8d T84 T88 A19 M01 S01
e1*2001/116 59-173 235/35R19 G03 K1c K2c K3a K6h K8i T87 T91
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 225/35R19 K1c K2b K3a K6g K8d T88 A01 A12 A16
1K 188-199 235/35R19 K1c K2c K3a K6h K8i T87 T91 A19 M01 S01
e1*2001/116
*0242*33-..
- Fließheck/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

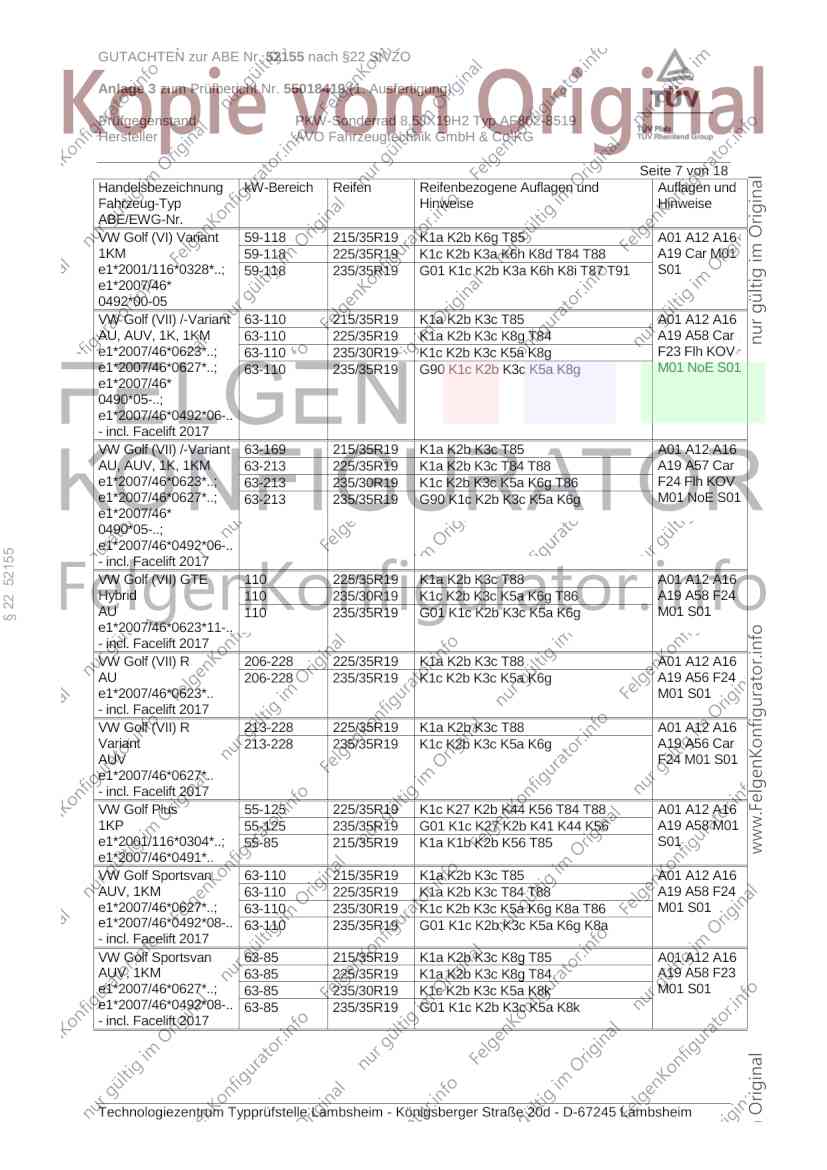

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 215/35R19 K1a K2b K6g T85 A01 A12 A16
1KM 59-118 225/35R19 K1c K2b K3a K6h K8d T84 T88 A19 Car M01
e1*2001/116*0328*..; 59-118 235/35R19 G01 K1c K2b K3a K6h K8i T87 T91 S01
e1*2007/46*
0492*00-05
VW Golf (VII) /-Variant 63-110 215/35R19 K1a K2b K3c T85 A01 A12 A16
AU, AUV, 1K, 1KM 63-110 225/35R19 K1a K2b K3c K8g T84 A19 A58 Car
e1*2007/46*0623*..; 63-110 235/30R19 K1c K2b K3c K5a K8g F23 Flh KOV
e1*2007/46*0627*..; 63-110 235/35R19 G90 K1c K2b K3c K5a K8g M01 NoE S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-169 215/35R19 K1a K2b K3c T85 A01 A12 A16
AU, AUV, 1K, 1KM 63-213 225/35R19 K1a K2b K3c T84 T88 A19 A57 Car
e1*2007/46*0623*..; 63-213 235/30R19 K1c K2b K3c K5a K6g T86 F24 Flh KOV
e1*2007/46*0627*..; 63-213 235/35R19 G90 K1c K2b K3c K5a K6g M01 NoE S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
§ 22 52155
- incl. Facelift 2017
VW Golf (VII) GTE 110 225/35R19 K1a K2b K3c T88 A01 A12 A16
Hybrid 110 235/30R19 K1c K2b K3c K5a K6g T86 A19 A58 F24
AU 110 235/35R19 G01 K1c K2b K3c K5a K6g M01 S01
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VII) R 206-228 225/35R19 K1a K2b K3c T88 A01 A12 A16
AU 206-228 235/35R19 K1c K2b K3c K5a K6g A19 A56 F24
e1*2007/46*0623*.. M01 S01
- incl. Facelift 2017
VW Golf (VII) R 213-228 225/35R19 K1a K2b K3c T88 A01 A12 A16
Variant 213-228 235/35R19 K1c K2b K3c K5a K6g A19 A56 Car
AUV F24 M01 S01
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf Plus 55-125 225/35R19 K1c K27 K2b K44 K56 T84 T88 A01 A12 A16
1KP 55-125 235/35R19 G01 K1c K27 K2b K41 K44 K56 A19 A58 M01
e1*2001/116*0304*..; 55-85 215/35R19 K1a K1b K2b K56 T85 S01
e1*2007/46*0491*..
VW Golf Sportsvan 63-110 215/35R19 K1a K2b K3c T85 A01 A12 A16
AUV, 1KM 63-110 225/35R19 K1a K2b K3c T84 T88 A19 A58 F24
e1*2007/46*0627*..; 63-110 235/30R19 K1c K2b K3c K5a K6g K8a T86 M01 S01
e1*2007/46*0492*08-.. 63-110 235/35R19 G01 K1c K2b K3c K5a K6g K8a
- incl. Facelift 2017
VW Golf Sportsvan 63-85 215/35R19 K1a K2b K3c K8g T85 A01 A12 A16
AUV, 1KM 63-85 225/35R19 K1a K2b K3c K8g T84 A19 A58 F23
e1*2007/46*0627*..; 63-85 235/30R19 K1c K2b K3c K5a K8k M01 S01
e1*2007/46*0492*08-.. 63-85 235/35R19 G01 K1c K2b K3c K5a K8k
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

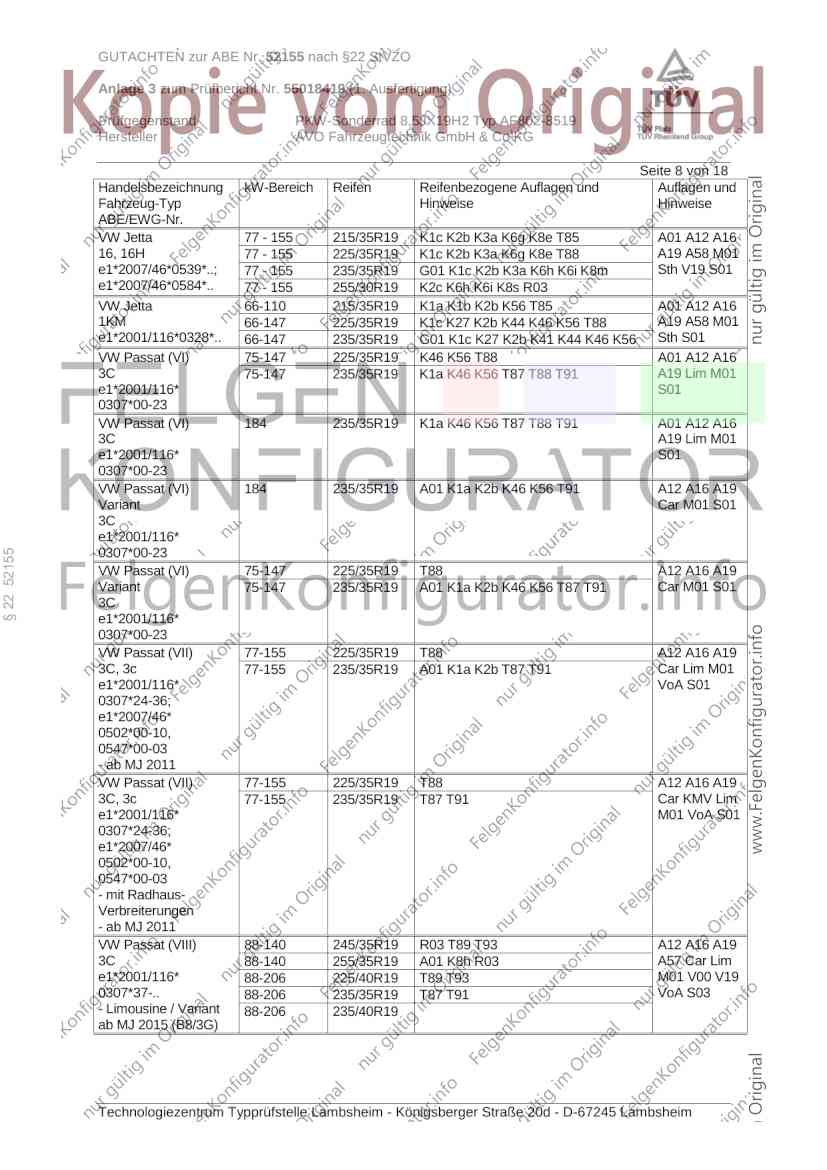

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta 77 - 155 215/35R19 K1c K2b K3a K6g K8e T85 A01 A12 A16
16, 16H 77 - 155 225/35R19 K1c K2b K3a K6g K8e T88 A19 A58 M01
e1*2007/46*0539*..; 77 - 155 235/35R19 G01 K1c K2b K3a K6h K6i K8m Sth V19 S01
e1*2007/46*0584*.. 77 - 155 255/30R19 K2c K6h K6i K8s R03
VW Jetta 66-110 215/35R19 K1a K1b K2b K56 T85 A01 A12 A16
1KM 66-147 225/35R19 K1c K27 K2b K44 K46 K56 T88 A19 A58 M01
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K2b K41 K44 K46 K56 Sth S01
VW Passat (VI) 75-147 225/35R19 K46 K56 T88 A01 A12 A16
3C 75-147 235/35R19 K1a K46 K56 T87 T88 T91 A19 Lim M01
e1*2001/116* S01
0307*00-23
VW Passat (VI) 184 235/35R19 K1a K46 K56 T87 T88 T91 A01 A12 A16
3C A19 Lim M01
e1*2001/116* S01
0307*00-23
VW Passat (VI) 184 235/35R19 A01 K1a K2b K46 K56 T91 A12 A16 A19
Variant Car M01 S01
3C
e1*2001/116*
0307*00-23
§ 22 52155
VW Passat (VI) 75-147 225/35R19 T88 A12 A16 A19
Variant 75-147 235/35R19 A01 K1a K2b K46 K56 T87 T91 Car M01 S01
3C
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 225/35R19 T88 A12 A16 A19
3C, 3c 77-155 235/35R19 A01 K1a K2b T87 T91 Car Lim M01
e1*2001/116* VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 225/35R19 T88 A12 A16 A19
3C, 3c 77-155 235/35R19 T87 T91 Car KMV Lim
e1*2001/116* M01 VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-140 245/35R19 R03 T89 T93 A12 A16 A19
3C 88-140 255/35R19 A01 K8h R03 A57 Car Lim
e1*2001/116* 88-206 225/40R19 T89 T93 M01 V00 V19
0307*37-.. 88-206 235/35R19 T87 T91 VoA S03
- Limousine / Variant 88-206 235/40R19
ab MJ 2015 (B8/3G)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

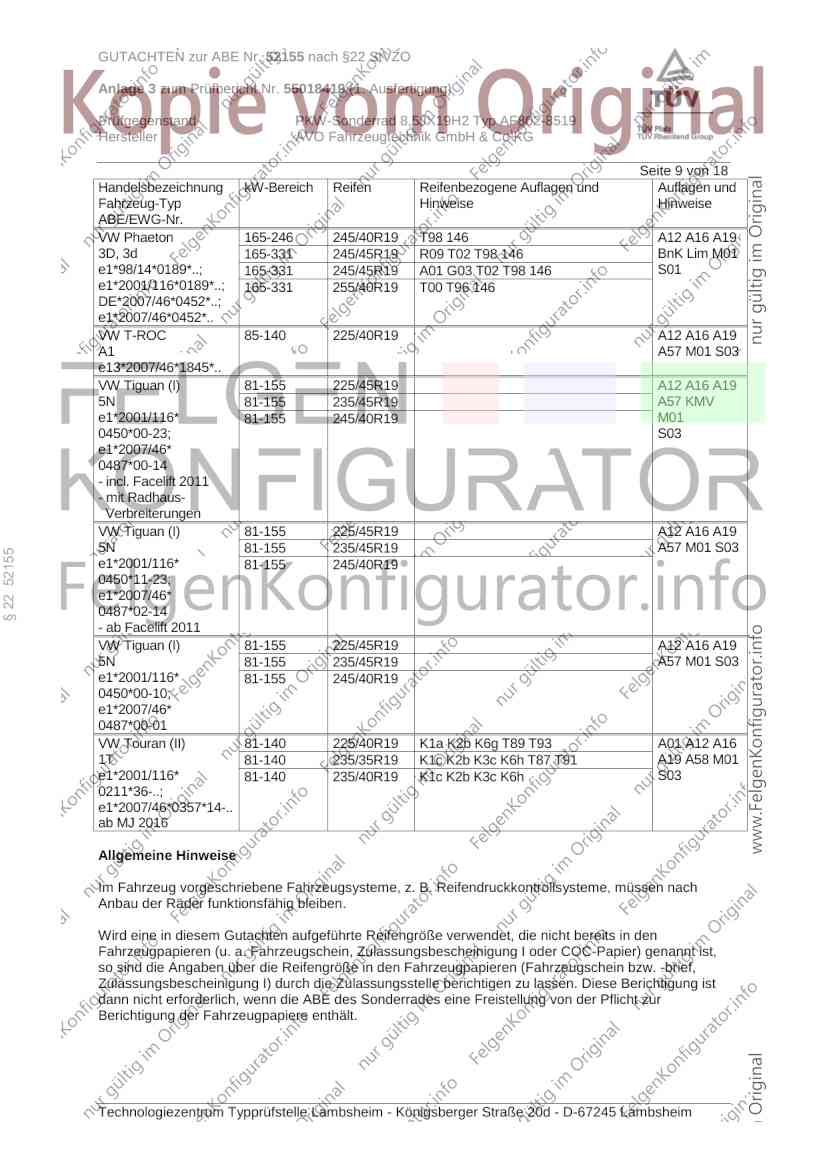

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Phaeton 165-246 245/40R19 T98 146 A12 A16 A19
3D, 3d 165-331 245/45R19 R09 T02 T98 146 BnK Lim M01
e1*98/14*0189*..; 165-331 245/45R19 A01 G03 T02 T98 146 S01
e1*2001/116*0189*..; 165-331 255/40R19 T00 T96 146
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW T-ROC 85-140 225/40R19 A12 A16 A19
A1 A57 M01 S03
e13*2007/46*1845*..
VW Tiguan (I) 81-155 225/45R19 A12 A16 A19
5N 81-155 235/45R19 A57 KMV
e1*2001/116* 81-155 245/40R19 M01
0450*00-23; S03
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/45R19 A12 A16 A19
5N 81-155 235/45R19 A57 M01 S03
§ 22 52155
e1*2001/116* 81-155 245/40R19
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/45R19 A12 A16 A19
5N 81-155 235/45R19 A57 M01 S03
e1*2001/116* 81-155 245/40R19
0450*00-10;
e1*2007/46*
0487*00-01
VW Touran (II) 81-140 225/40R19 K1a K2b K6g T89 T93 A01 A12 A16
1T 81-140 235/35R19 K1c K2b K3c K6h T87 T91 A19 A58 M01
e1*2001/116* 81-140 235/40R19 K1c K2b K3c K6h S03
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

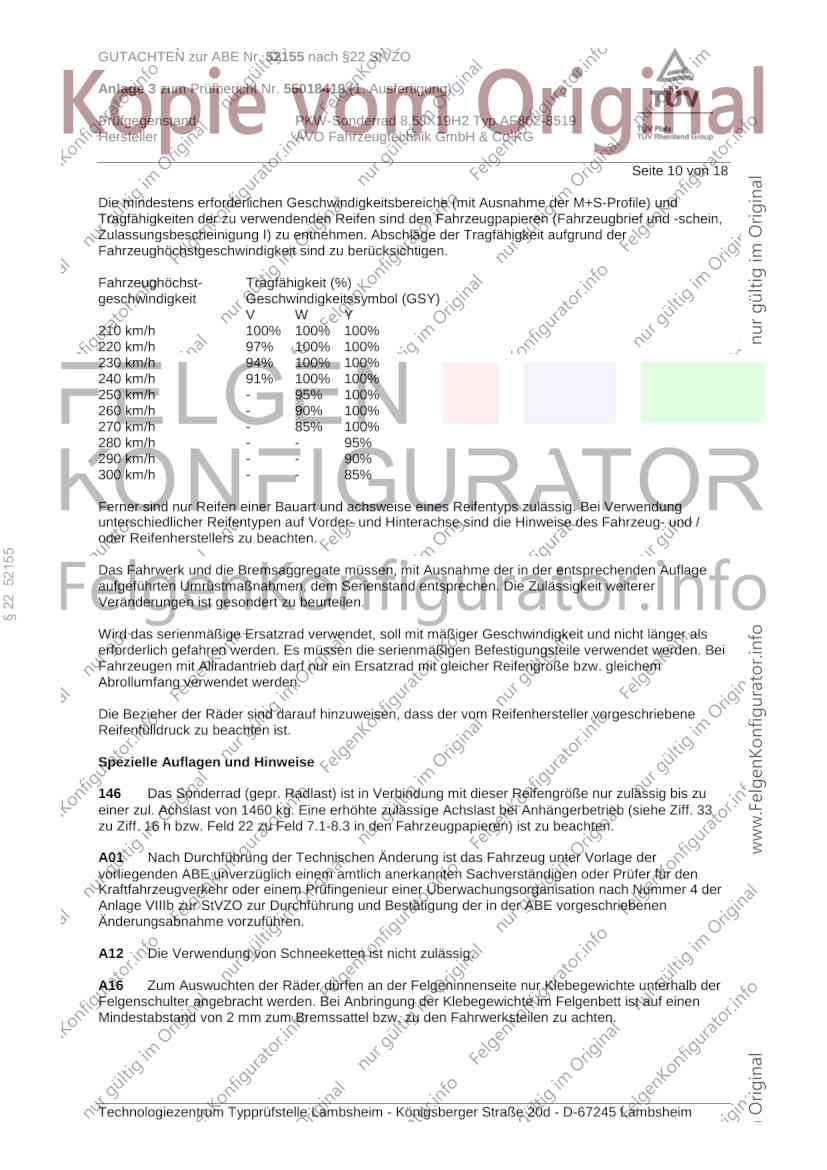

Seite 10 von 18
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
§ 22 52155
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

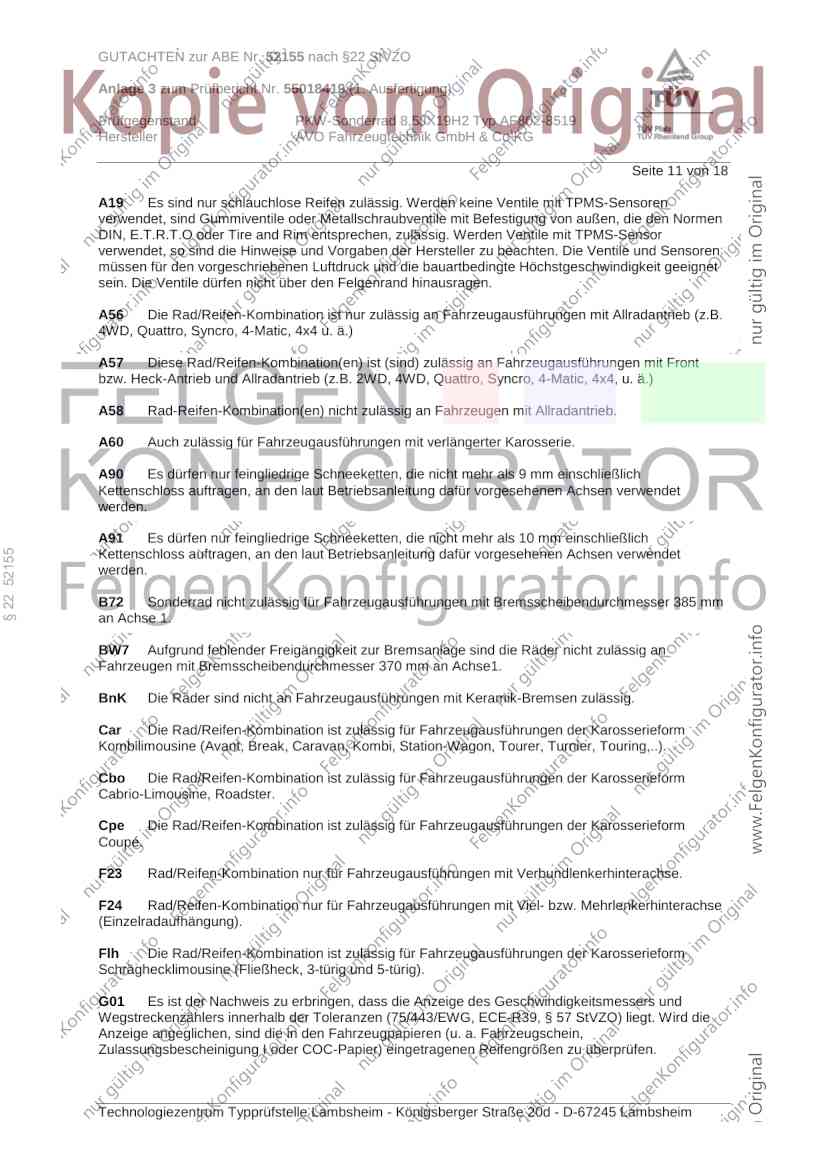

Seite 11 von 18
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
§ 22 52155
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B72 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 385 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

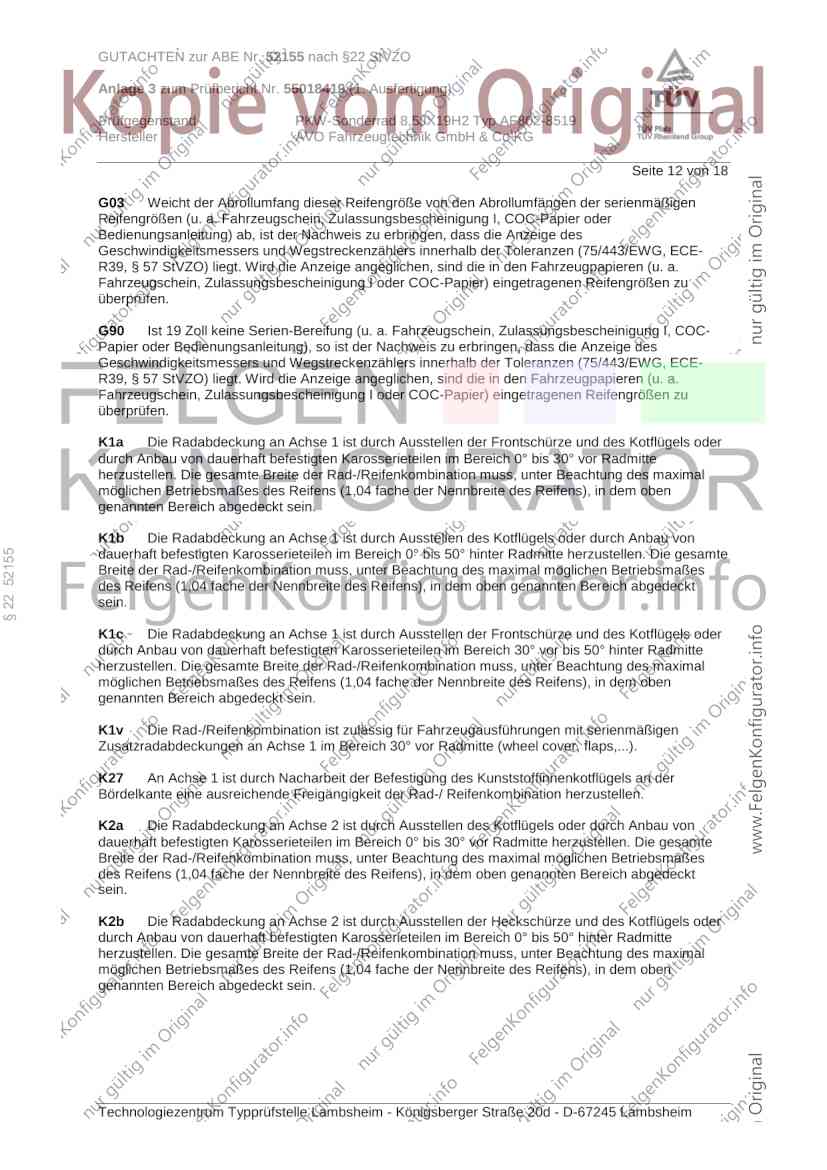

Seite 12 von 18
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
§ 22 52155
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

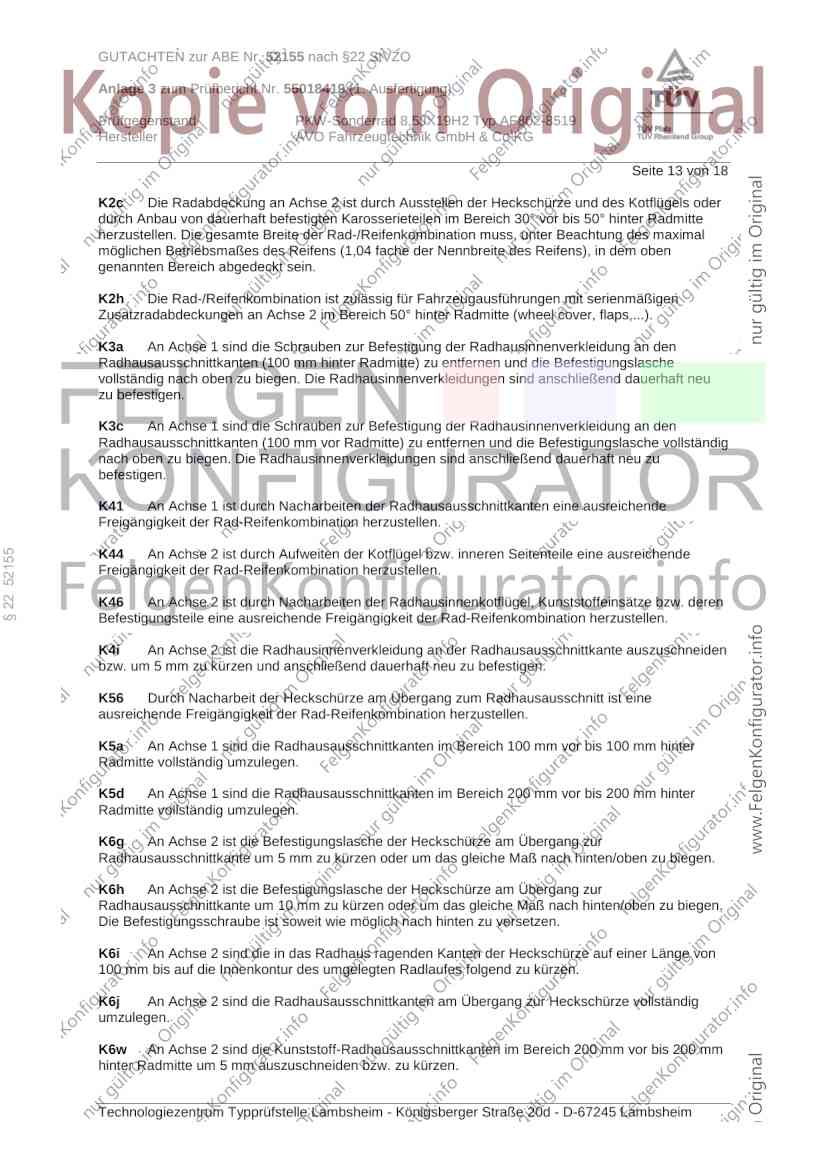

Seite 13 von 18
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 52155
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

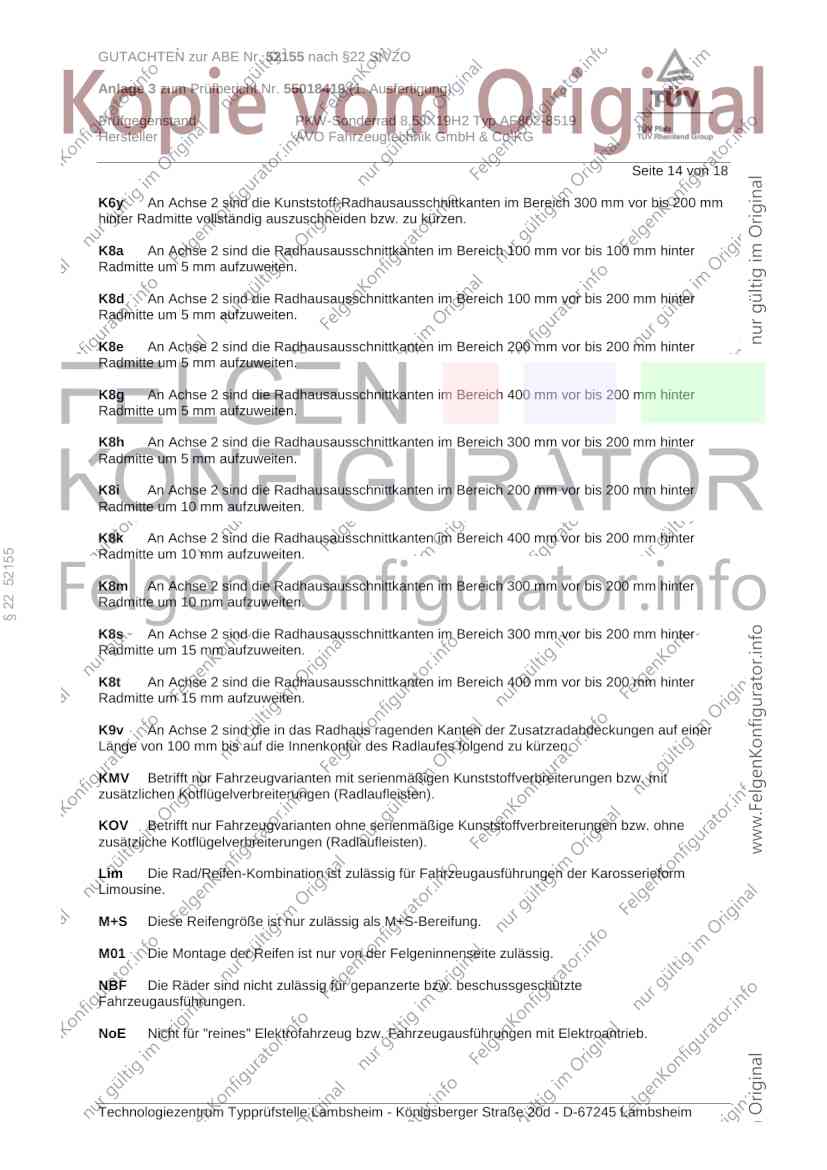

Seite 14 von 18
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
§ 22 52155
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 18
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
§ 22 52155
(Typ 5P, 5PN)
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 18
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 52155
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 18
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
§ 22 52155
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. Oktober 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52155 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55018419 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX19H2 Typ AF802-8519
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 18
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Januar 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Oktober 2019
§ 22 52155
Tufan 00330961.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 52155
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
