Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 20 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 50839, Erweiterung 04
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8,5 J x 20 H2
Genehmigungsnummer: 50839 Erweiterung: 04
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
UA6-8520
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 50839 Erweiterung: 04
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 50839, Erweiterung 04
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
09.03.2019
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55044816 (5. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 50839 Erweiterung: 04
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
4 3. Ausfertigung
1, 2 4. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
§ 22 50839, Erweiterung 04
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 50839 Erweiterung: 04
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 29.03.2019
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 50839, Erweiterung 04
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 50839 Erweiterung Nr.: 04
Approval No. Extension No.:
Ausgabedatum: 20.07.2016 letztes Änderungsdatum: 29.03.2019
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55044816 (1. Ausfertigung) 25.05.2016
55044816 (2. Ausfertigung) 28.07.2017
55044816 (3. Ausfertigung) 29.09.2018
§ 22 50839, Erweiterung 04
55044816 (4. Ausfertigung) 23.10.2018
55044816 (5. Ausfertigung) 09.03.2019
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
UA6-8520 17.04.2016
Liste der Änderungen: Datum:
List of modifications: Date
Siehe Anlage "Liste der Änderungen" des Prüfberichtes
See appendix "Liste der Änderungen" of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 50839, Erweiterung 04
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung

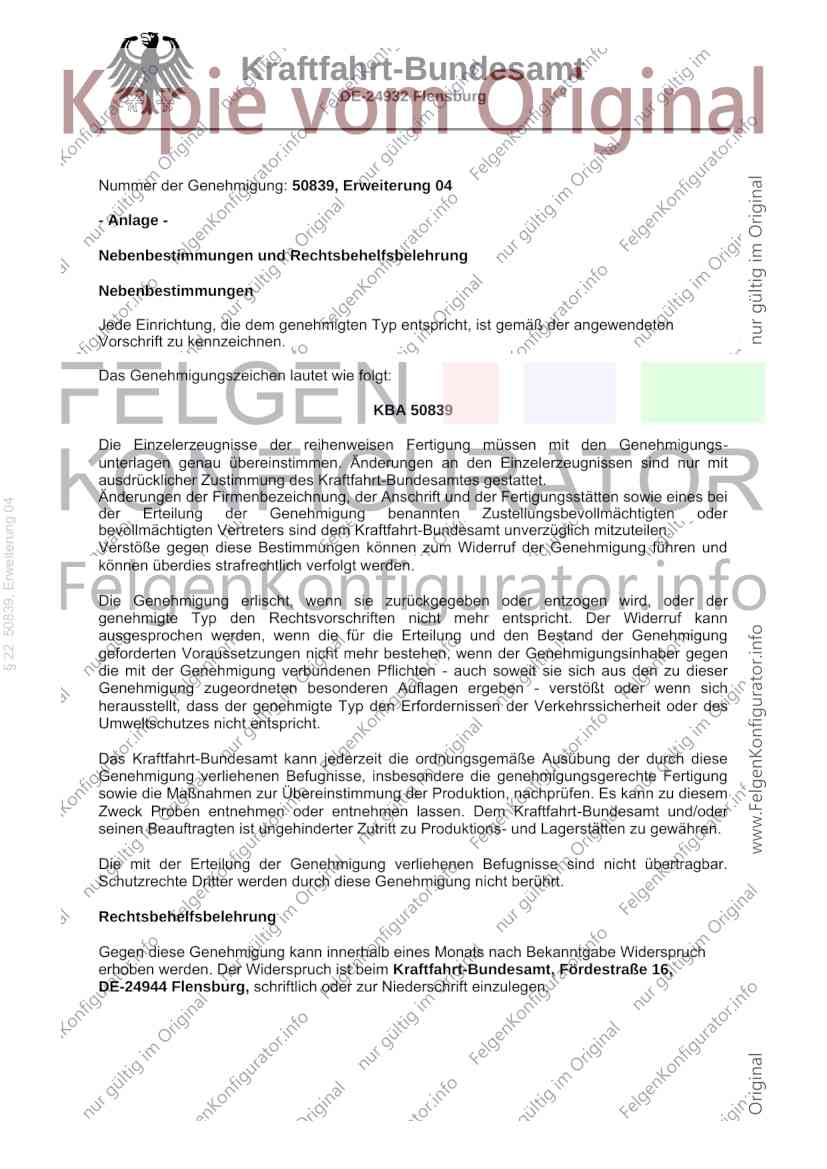

Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 50839
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
§ 22 50839, Erweiterung 04
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 50839, Erweiterung 04
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
§ 22 50839, Erweiterung 04
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

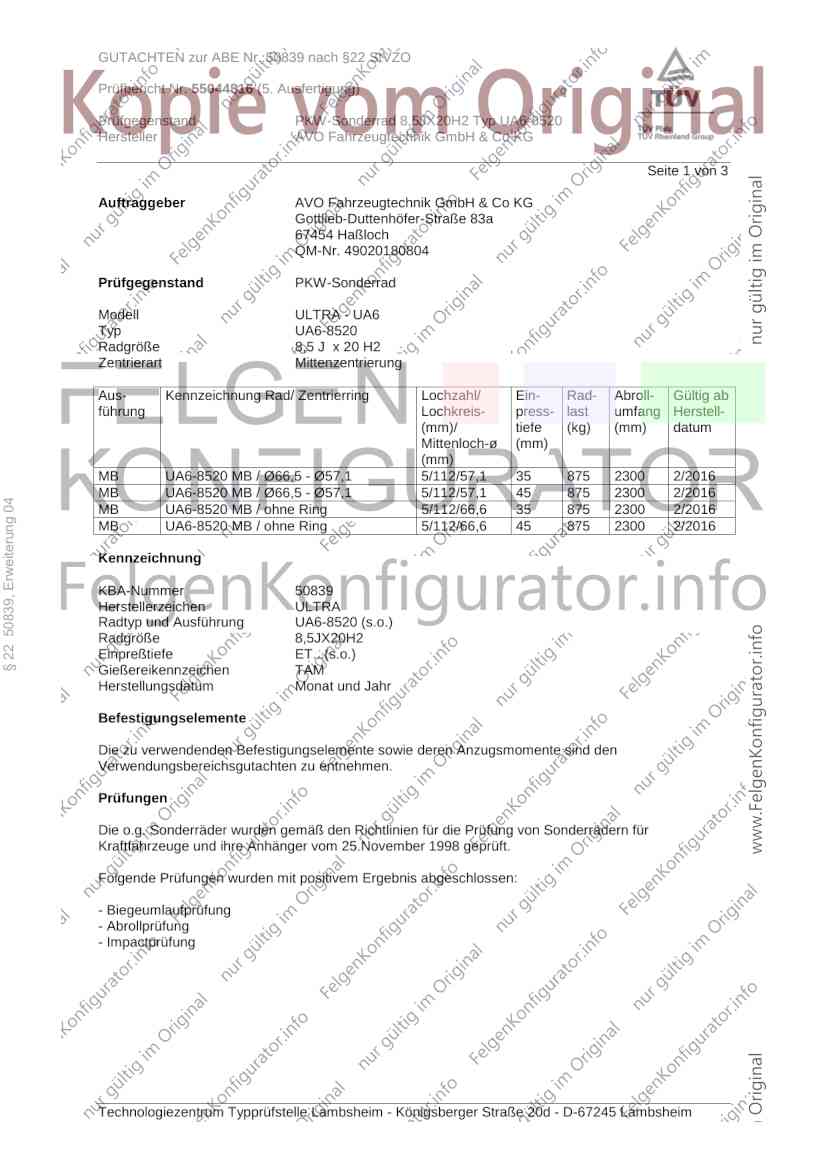

GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Prüfbericht Nr. 55044816 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA6
Typ UA6-8520
Radgröße 8,5 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
MB UA6-8520 MB / Ø66,5 - Ø57,1 5/112/57,1 35 875 2300 2/2016
MB UA6-8520 MB / Ø66,5 - Ø57,1 5/112/57,1 45 875 2300 2/2016
§ 22 50839, Erweiterung 04
MB UA6-8520 MB / ohne Ring 5/112/66,6 35 875 2300 2/2016
MB UA6-8520 MB / ohne Ring 5/112/66,6 45 875 2300 2/2016
Kennzeichnung
KBA-Nummer 50839
Herstellerzeichen ULTRA
Radtyp und Ausführung UA6-8520 (s.o.)
Radgröße 8,5JX20H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Prüfbericht Nr. 55044816 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver-
führung press- (kg) umfang fahren
tiefe (mm)
(mm)
MB 5/112 35 875 2300 FE
MB 5/112 45 875 2300 FE
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen-
führung press- (kg) größe
tiefe
(mm)
MB 5/112/66,6 45 875 225/35R20
§ 22 50839, Erweiterung 04
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver-
führung press- (kg) größe fahr-
tiefe en
(mm)
MB 5/112/66,6 35 875 305/50R20 FE
MB 5/112/66,6 45 875 305/50R20 FE
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung MB ET35 betrug 13,183 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab April 2016 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Prüfbericht Nr. 55044816 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3
Anlagen
Beschreibung - 17.04.2016
Radzeichnung UA6-8520 10.12.2015
Verwendungen Anlagen 1-6
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. März 2019
§ 22 50839, Erweiterung 04
Tufan 00314438.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55044816 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
§ 22 50839, Erweiterung 04

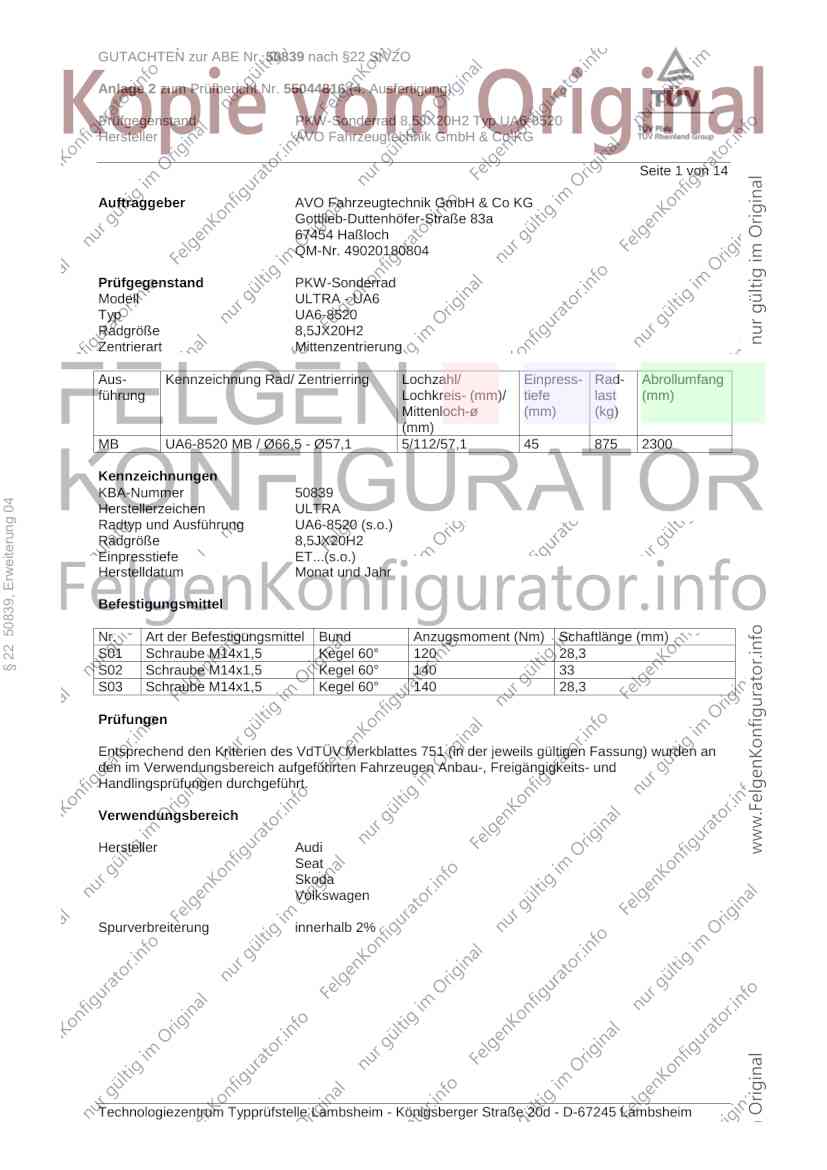

GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 14
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA6
Typ UA6-8520
Radgröße 8,5JX20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA6-8520 MB / Ø66,5 - Ø57,1 5/112/57,1 45 875 2300
Kennzeichnungen
KBA-Nummer 50839
§ 22 50839, Erweiterung 04
Herstellerzeichen ULTRA
Radtyp und Ausführung UA6-8520 (s.o.)
Radgröße 8,5JX20H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Schraube M14x1,5 Kegel 60° 140 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 235/30R20 A01 G90 T88 A12 A14 A16
8V 77-140 235/30R20 T88 Z19 A19 A57 Cbo
e1*2007/46*0607*.. F24 Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 235/30R20 G01 K1c K2b K46 K56 LK6 T88 A01 A12 A14
8P A16 A19 A58
e1*2001/116*0456*.. Cbo S01
Audi A3, -/Sportback 184-195 235/30R20 G01 K1c K2b K46 K56 T88 A01 A12 A14
8P, 8PA A16 A19 Flh
e1*2001/116*0217*.., LK6 S01
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 235/30R20 G01 K1c K2b K46 K56 LK6 T88 A01 A12 A14
8P, 8PA, 8PB A16 A19 A58
e1*2001/116*0217*..; Flh S01
§ 22 50839, Erweiterung 04
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 235/30R20 Flh G90 K1c K2b K3a K4i K5d K6g A01 A12 A14
8V K8h T88 A16 A19 A57
e1*2007/46*0607*.. F24 S01
- incl. Facelift 2016
Audi A6 -/Avant 89-213 255/30R20 R70 T92 A12 A14 A16
4F, 4F1 A19 Car Lim
e1*2001/116*0254*.., NBF X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi Q2 85, 110 225/35R20 K1a A01 A12 A14
GA 85, 110 255/30R20 K2b R03 A16 A19 A58
e1*2007/46*1552*.. V20 S03
- Frontantrieb
Audi Q2 Quattro 110, 140 225/35R20 K1a T90 A01 A12 A14
GA A16 A19 A56
e1*2007/46*1552*01-.. S03
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A16
8U, 8U1 88-162 235/35R20 T92 A19 A57 S02
e1*2007/46*0591*..;
e13*2007/46*1163*..
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A16
8U, 8U1 88-162 235/35R20 T92 A19 A57 KMV
e1*2007/46*0591*..; S02
e13*2007/46*1163*..
- mit Radhaus-
Verbreiterungen
Audi Q3 (II) 110-169 235/40R20 A12 A14 A16
F3 110-169 235/45R20 A19 A57 S02
e1*2007/46*1900*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

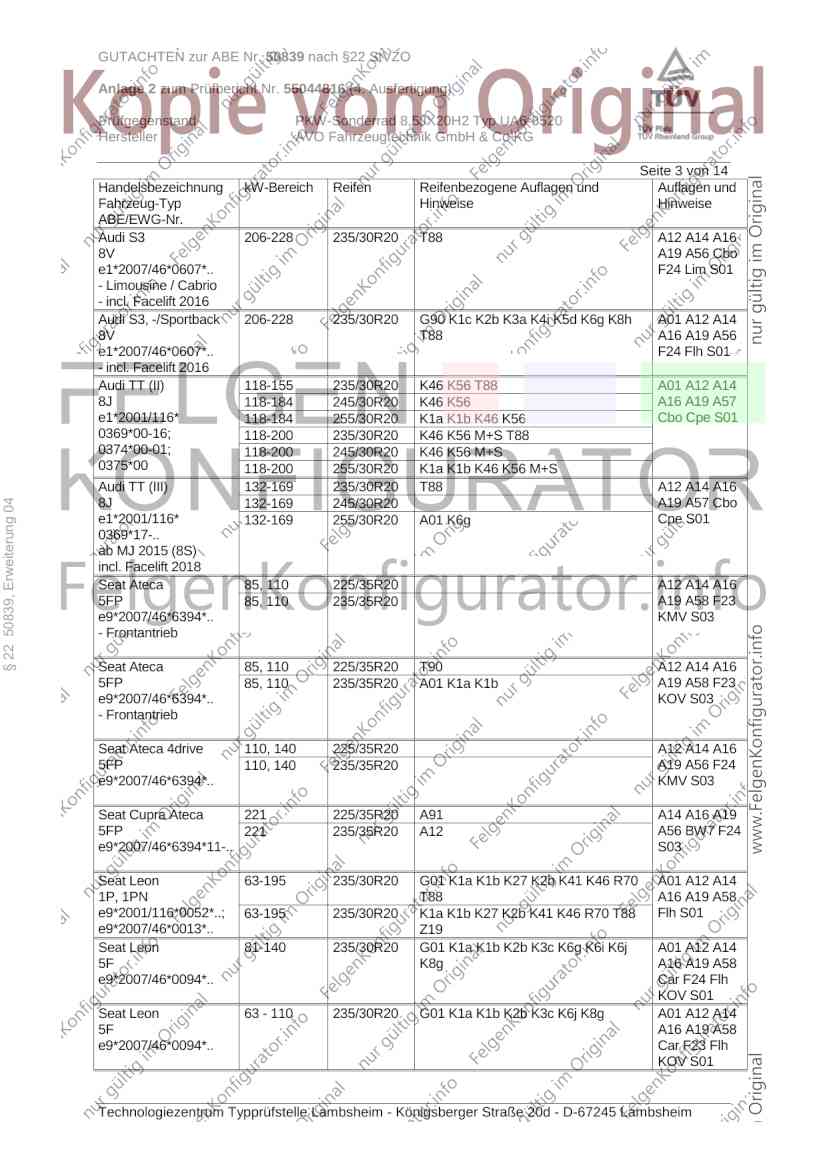

Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3 206-228 235/30R20 T88 A12 A14 A16
8V A19 A56 Cbo
e1*2007/46*0607*.. F24 Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3, -/Sportback 206-228 235/30R20 G90 K1c K2b K3a K4i K5d K6g K8h A01 A12 A14
8V T88 A16 A19 A56
e1*2007/46*0607*.. F24 Flh S01
- incl. Facelift 2016
Audi TT (II) 118-155 235/30R20 K46 K56 T88 A01 A12 A14
8J 118-184 245/30R20 K46 K56 A16 A19 A57
e1*2001/116* 118-184 255/30R20 K1a K1b K46 K56 Cbo Cpe S01
0369*00-16; 118-200 235/30R20 K46 K56 M+S T88
0374*00-01; 118-200 245/30R20 K46 K56 M+S
0375*00 118-200 255/30R20 K1a K1b K46 K56 M+S
Audi TT (III) 132-169 235/30R20 T88 A12 A14 A16
§ 22 50839, Erweiterung 04
8J 132-169 245/30R20 A19 A57 Cbo
e1*2001/116* 132-169 255/30R20 A01 K6g Cpe S01
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Seat Ateca 85, 110 225/35R20 A12 A14 A16
5FP 85, 110 235/35R20 A19 A58 F23
e9*2007/46*6394*.. KMV S03
- Frontantrieb
Seat Ateca 85, 110 225/35R20 T90 A12 A14 A16
5FP 85, 110 235/35R20 A01 K1a K1b A19 A58 F23
e9*2007/46*6394*.. KOV S03
- Frontantrieb
Seat Ateca 4drive 110, 140 225/35R20 A12 A14 A16
5FP 110, 140 235/35R20 A19 A56 F24
e9*2007/46*6394*.. KMV S03
Seat Cupra Ateca 221 225/35R20 A91 A14 A16 A19
5FP 221 235/35R20 A12 A56 BW7 F24
e9*2007/46*6394*11-.. S03
Seat Leon 63-195 235/30R20 G01 K1a K1b K27 K2b K41 K46 R70 A01 A12 A14
1P, 1PN T88 A16 A19 A58
e9*2001/116*0052*..; 63-195 235/30R20 K1a K1b K27 K2b K41 K46 R70 T88 Flh S01
e9*2007/46*0013*.. Z19
Seat Leon 81-140 235/30R20 G01 K1a K1b K2b K3c K6g K6i K6j A01 A12 A14
5F K8g A16 A19 A58
e9*2007/46*0094*.. Car F24 Flh
KOV S01
Seat Leon 63 - 110 235/30R20 G01 K1a K1b K2b K3c K6j K8g A01 A12 A14
5F A16 A19 A58
e9*2007/46*0094*.. Car F23 Flh
KOV S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

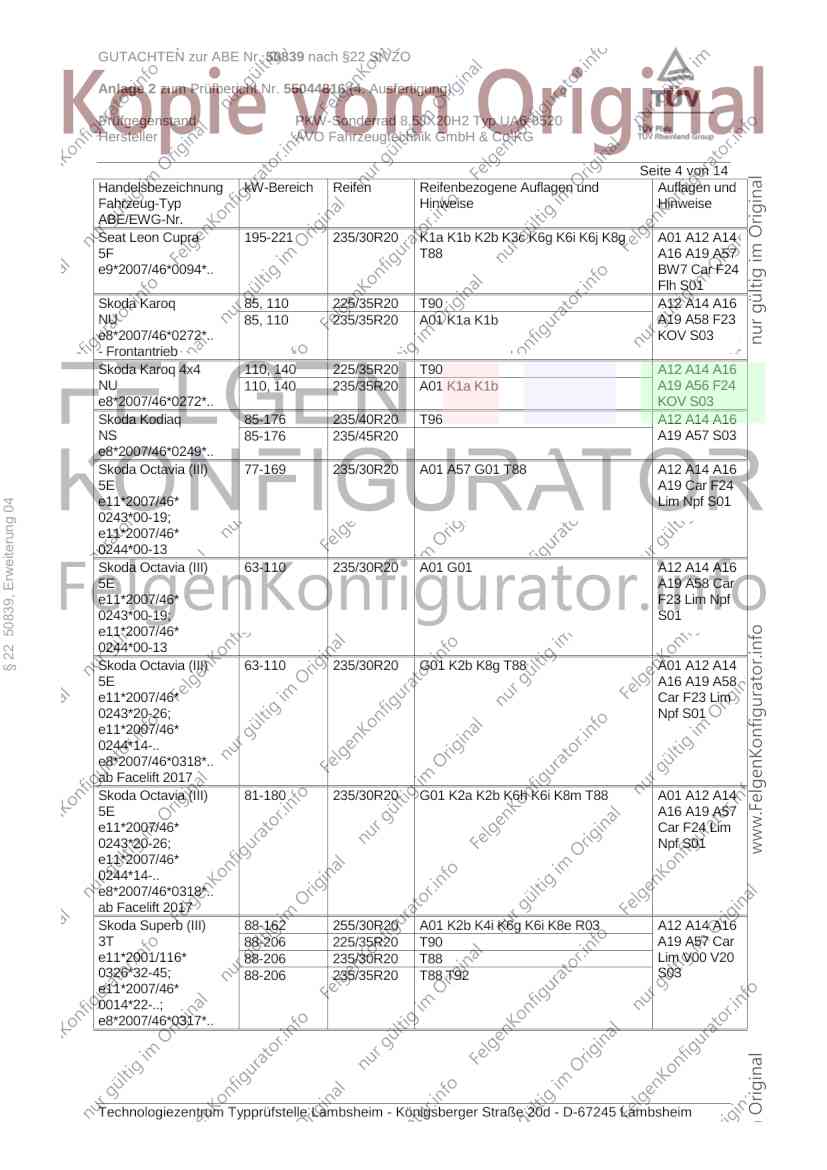

GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon Cupra 195-221 235/30R20 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A14
5F T88 A16 A19 A57
e9*2007/46*0094*.. BW7 Car F24
Flh S01
Skoda Karoq 85, 110 225/35R20 T90 A12 A14 A16
NU 85, 110 235/35R20 A01 K1a K1b A19 A58 F23
e8*2007/46*0272*.. KOV S03
- Frontantrieb
Skoda Karoq 4x4 110, 140 225/35R20 T90 A12 A14 A16
NU 110, 140 235/35R20 A01 K1a K1b A19 A56 F24
e8*2007/46*0272*.. KOV S03
Skoda Kodiaq 85-176 235/40R20 T96 A12 A14 A16
NS 85-176 235/45R20 A19 A57 S03
e8*2007/46*0249*..
Skoda Octavia (III) 77-169 235/30R20 A01 A57 G01 T88 A12 A14 A16
5E A19 Car F24
e11*2007/46* Lim Npf S01
§ 22 50839, Erweiterung 04
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 235/30R20 A01 G01 A12 A14 A16
5E A19 A58 Car
e11*2007/46* F23 Lim Npf
0243*00-19; S01
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 235/30R20 G01 K2b K8g T88 A01 A12 A14
5E A16 A19 A58
e11*2007/46* Car F23 Lim
0243*20-26; Npf S01
e11*2007/46*
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-180 235/30R20 G01 K2a K2b K6h K6i K8m T88 A01 A12 A14
5E A16 A19 A57
e11*2007/46* Car F24 Lim
0243*20-26; Npf S01
e11*2007/46*
0244*14-..
e8*2007/46*0318*..
ab Facelift 2017
Skoda Superb (III) 88-162 255/30R20 A01 K2b K4i K6g K6i K8e R03 A12 A14 A16
3T 88-206 225/35R20 T90 A19 A57 Car
e11*2001/116* 88-206 235/30R20 T88 Lim V00 V20
0326*32-45; 88-206 235/35R20 T88 T92 S03
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

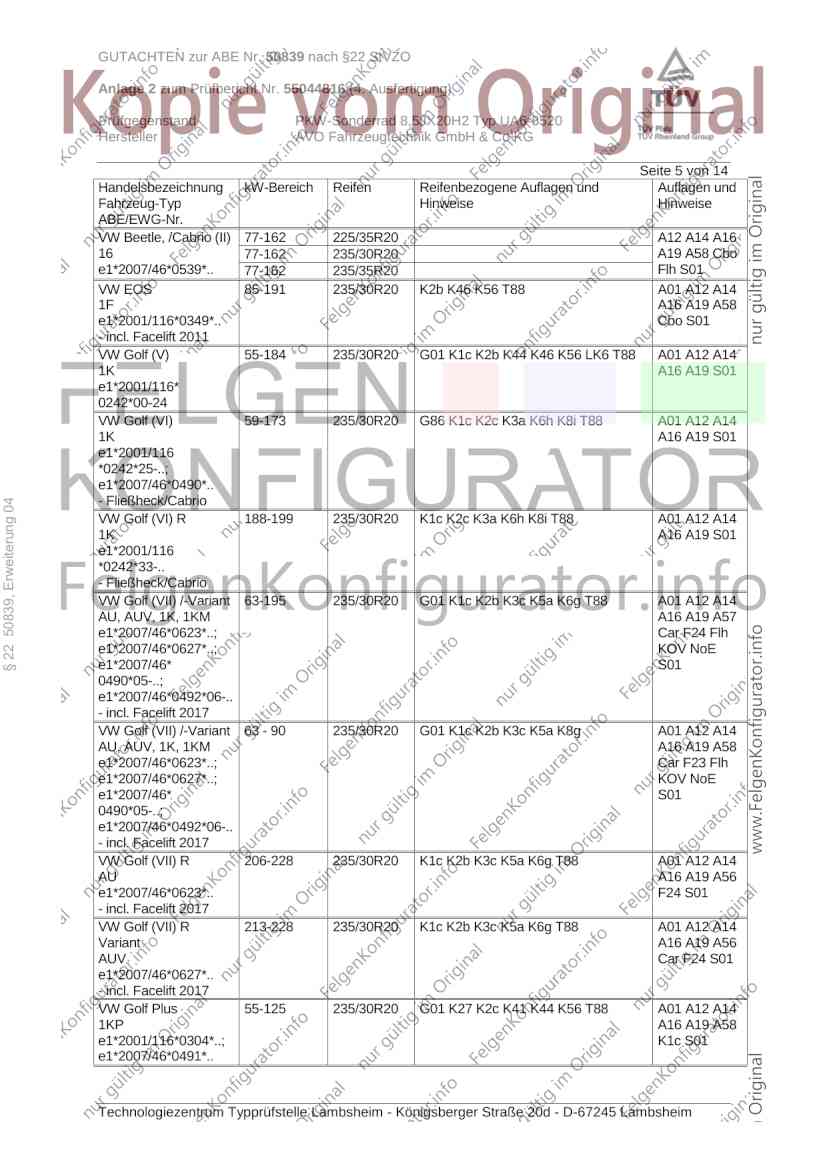

Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle, /Cabrio (II) 77-162 225/35R20 A12 A14 A16
16 77-162 235/30R20 A19 A58 Cbo
e1*2007/46*0539*.. 77-162 235/35R20 Flh S01
VW EOS 85-191 235/30R20 K2b K46 K56 T88 A01 A12 A14
1F A16 A19 A58
e1*2001/116*0349*.. Cbo S01
- incl. Facelift 2011
VW Golf (V) 55-184 235/30R20 G01 K1c K2b K44 K46 K56 LK6 T88 A01 A12 A14
1K A16 A19 S01
e1*2001/116*
0242*00-24
VW Golf (VI) 59-173 235/30R20 G86 K1c K2c K3a K6h K8i T88 A01 A12 A14
1K A16 A19 S01
e1*2001/116
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
§ 22 50839, Erweiterung 04
VW Golf (VI) R 188-199 235/30R20 K1c K2c K3a K6h K8i T88 A01 A12 A14
1K A16 A19 S01
e1*2001/116
*0242*33-..
- Fließheck/Cabrio
VW Golf (VII) /-Variant 63-195 235/30R20 G01 K1c K2b K3c K5a K6g T88 A01 A12 A14
AU, AUV, 1K, 1KM A16 A19 A57
e1*2007/46*0623*..; Car F24 Flh
e1*2007/46*0627*..; KOV NoE
e1*2007/46* S01
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63 - 90 235/30R20 G01 K1c K2b K3c K5a K8g A01 A12 A14
AU, AUV, 1K, 1KM A16 A19 A58
e1*2007/46*0623*..; Car F23 Flh
e1*2007/46*0627*..; KOV NoE
e1*2007/46* S01
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) R 206-228 235/30R20 K1c K2b K3c K5a K6g T88 A01 A12 A14
AU A16 A19 A56
e1*2007/46*0623*.. F24 S01
- incl. Facelift 2017
VW Golf (VII) R 213-228 235/30R20 K1c K2b K3c K5a K6g T88 A01 A12 A14
Variant A16 A19 A56
AUV Car F24 S01
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf Plus 55-125 235/30R20 G01 K27 K2c K41 K44 K56 T88 A01 A12 A14
1KP A16 A19 A58
e1*2001/116*0304*..; K1c S01
e1*2007/46*0491*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 92-110 235/30R20 G01 K1c K2b K3c K5a K6g K8a T88 A01 A12 A14
AUV, 1KM A16 A19 A58
e1*2007/46*0627*..; F24 S01
e1*2007/46*0492*08-..
VW Golf Sportsvan 63-85 235/30R20 G01 K1c K2b K3c K5a K8k A01 A12 A14
AUV, 1KM A16 A19 A58
e1*2007/46*0627*..; F23 S01
e1*2007/46*0492*08-..
VW Jetta 77 - 155 235/30R20 G01 K1c K2b K3a K6h K6i K8m T88 A01 A12 A14
16, 16H A16 A19 A58
e1*2007/46*0539*..; Sth S01
e1*2007/46*0584*..
VW Jetta 66-147 235/30R20 G01 K1c K27 K2c K41 K44 K46 T88 A01 A12 A14
1KM A16 A19 A58
e1*2001/116*0328*.. K56 Sth S01
VW Passat (VI) 75-147 235/30R20 K1a K46 K56 T88 A01 A12 A14
3C A16 A19 Lim
§ 22 50839, Erweiterung 04
e1*2001/116* S01
0307*00-23
VW Passat (VI) 75-147 235/30R20 K1a K2b K46 K56 T88 A01 A12 A14
Variant A16 A19 Car
3C S01
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 235/30R20 K1a K2b T88 A01 A12 A14
3C, 3c A16 A19 Car
e1*2001/116* Lim VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat (VII) 77-155 235/30R20 T88 A12 A14 A16
3C, 3c A19 Car KMV
e1*2001/116* Lim VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat (VIII) 88-110 235/30R20 A58 Car T88 A12 A14 A16
3C 88-140 225/35R20 A57 Car T90 A19 V00 V20
e1*2001/116* 88-140 235/30R20 A58 Lim T88 VoA S03
0307*37-.. 88-140 255/30R20 A01 A58 Car K8h Lim R03 T88 T92
- Limousine / Variant 88-206 225/35R20 A57 Lim T90
ab MJ 2015 (B8/3G) 88-206 235/35R20 A57 Car Lim T88 T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

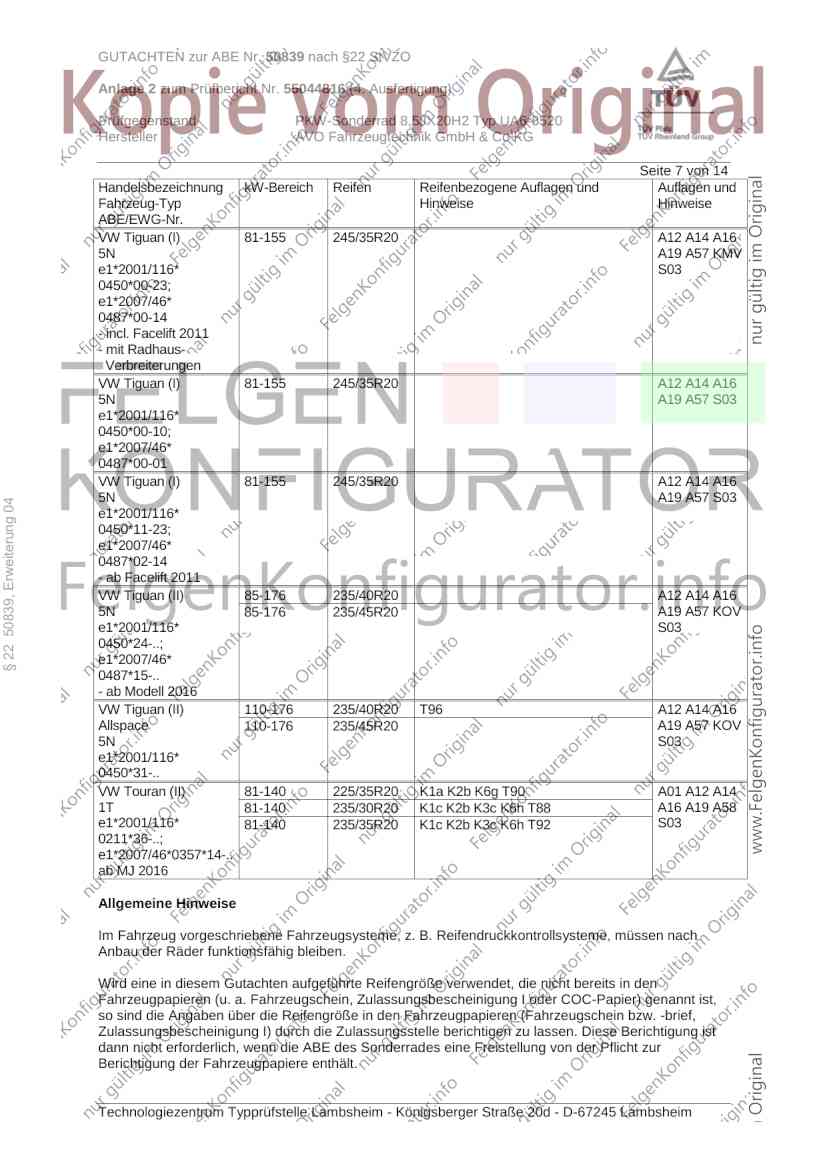

VW Tiguan (I) 81-155 245/35R20 A12 A14 A16
5N A19 A57 KMV
e1*2001/116* S03
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 245/35R20 A12 A14 A16
5N A19 A57 S03
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 245/35R20 A12 A14 A16
5N A19 A57 S03
§ 22 50839, Erweiterung 04
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (II) 85-176 235/40R20 A12 A14 A16
5N 85-176 235/45R20 A19 A57 KOV
e1*2001/116* S03
0450*24-..;
e1*2007/46*
0487*15-..
- ab Modell 2016
VW Tiguan (II) 110-176 235/40R20 T96 A12 A14 A16
Allspace 110-176 235/45R20 A19 A57 KOV
5N S03
e1*2001/116*
0450*31-..
VW Touran (II) 81-140 225/35R20 K1a K2b K6g T90 A01 A12 A14
1T 81-140 235/30R20 K1c K2b K3c K6h T88 A16 A19 A58
e1*2001/116* 81-140 235/35R20 K1c K2b K3c K6h T92 S03
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 14
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.

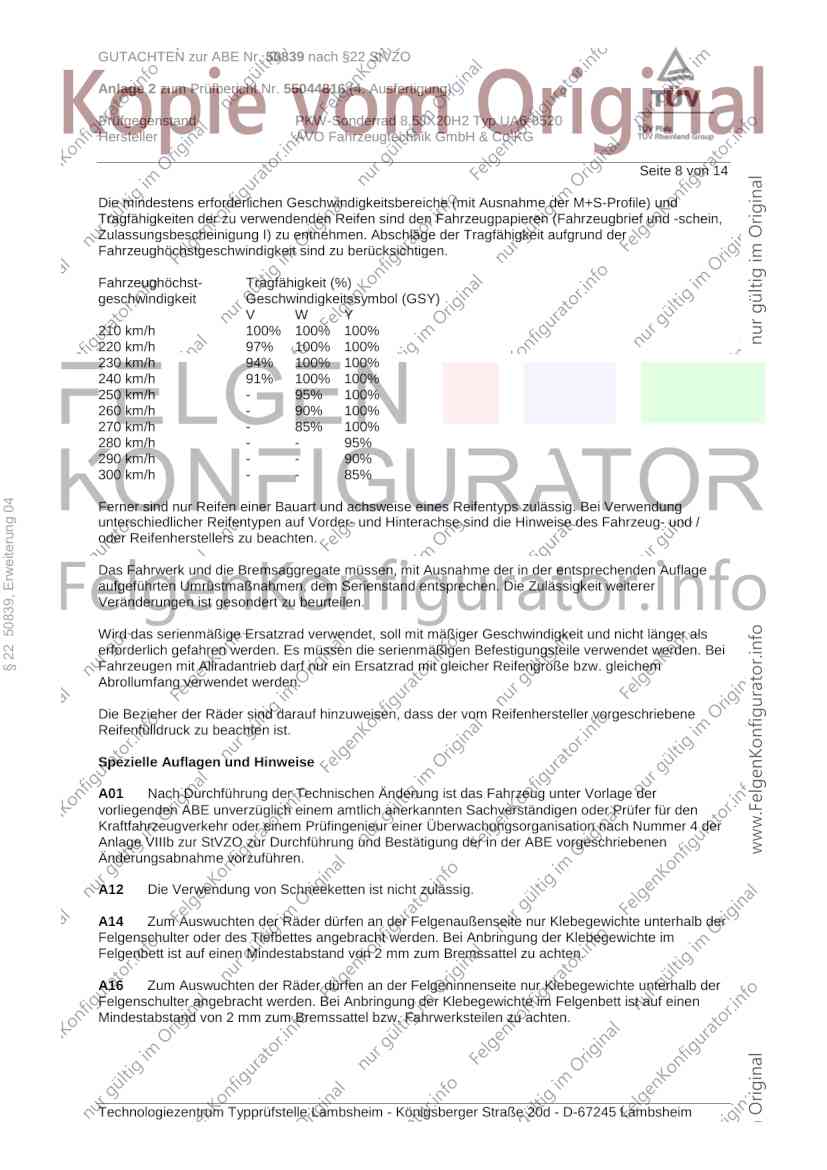

Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
§ 22 50839, Erweiterung 04
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 14

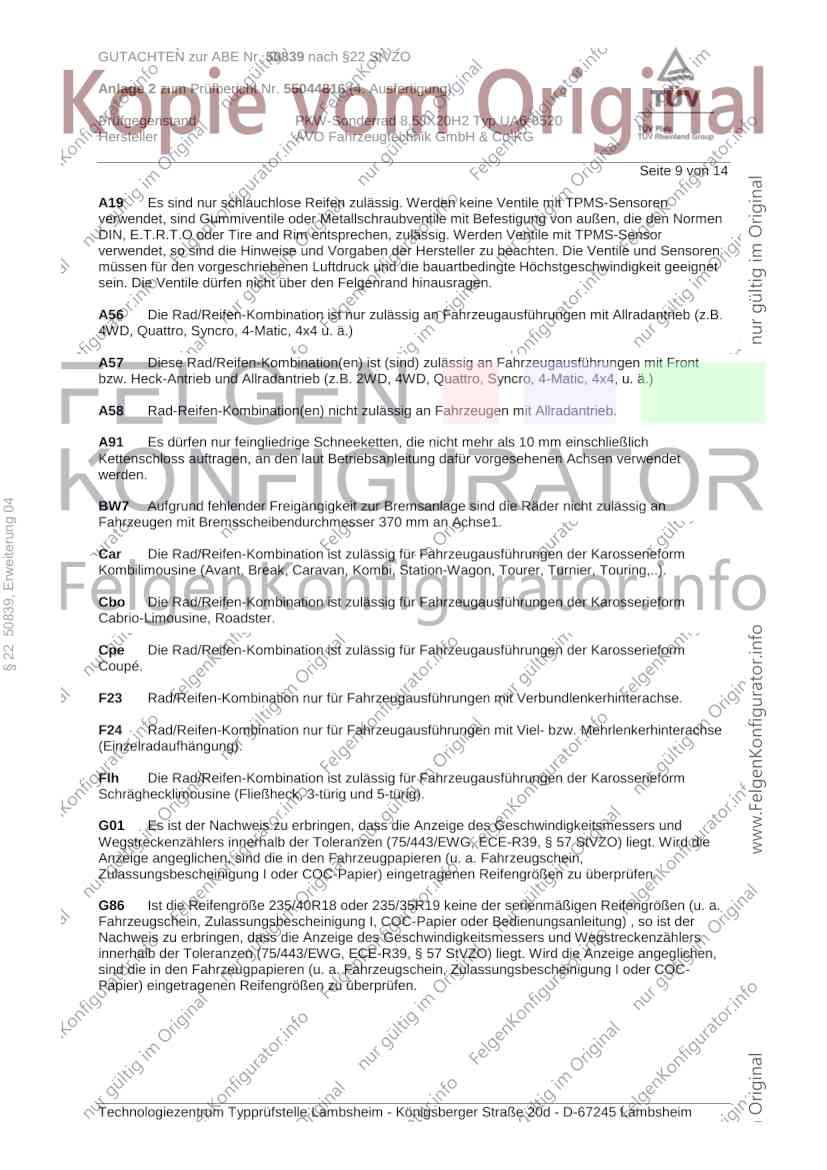

A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
§ 22 50839, Erweiterung 04
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 14

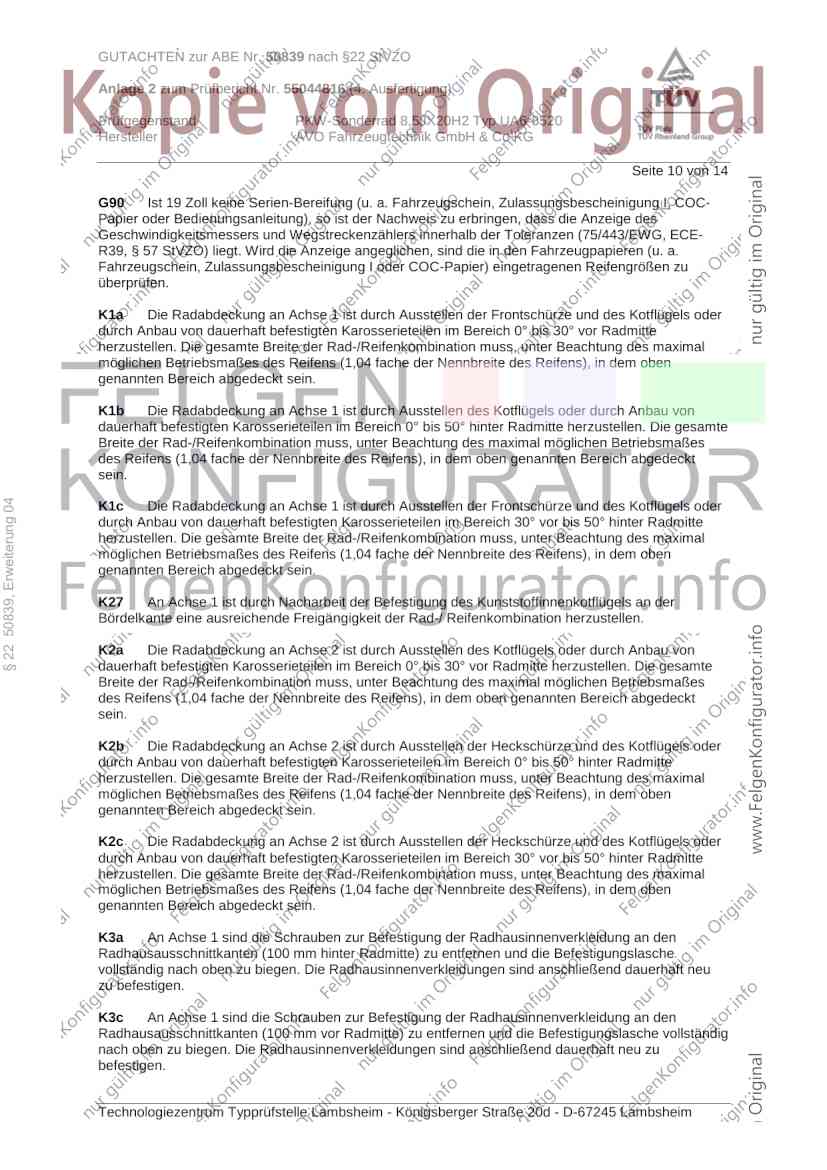

G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
§ 22 50839, Erweiterung 04
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

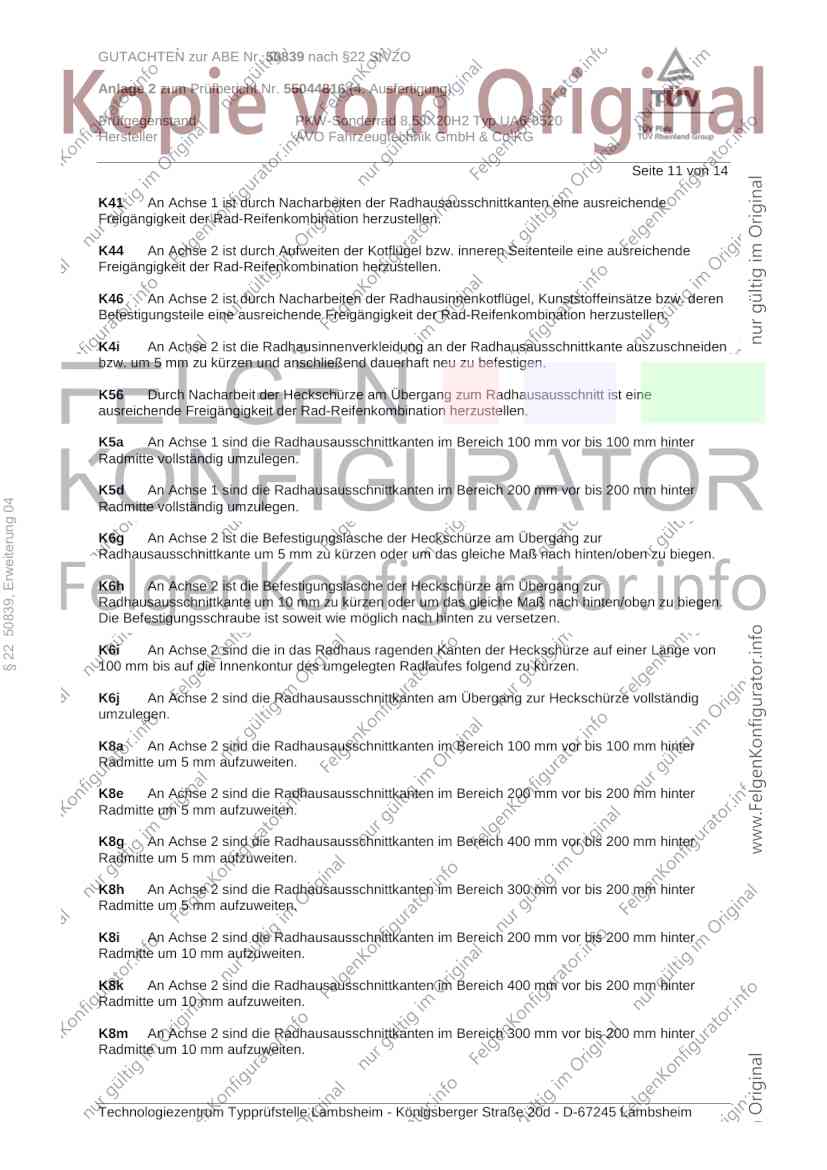

GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 14
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§ 22 50839, Erweiterung 04
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

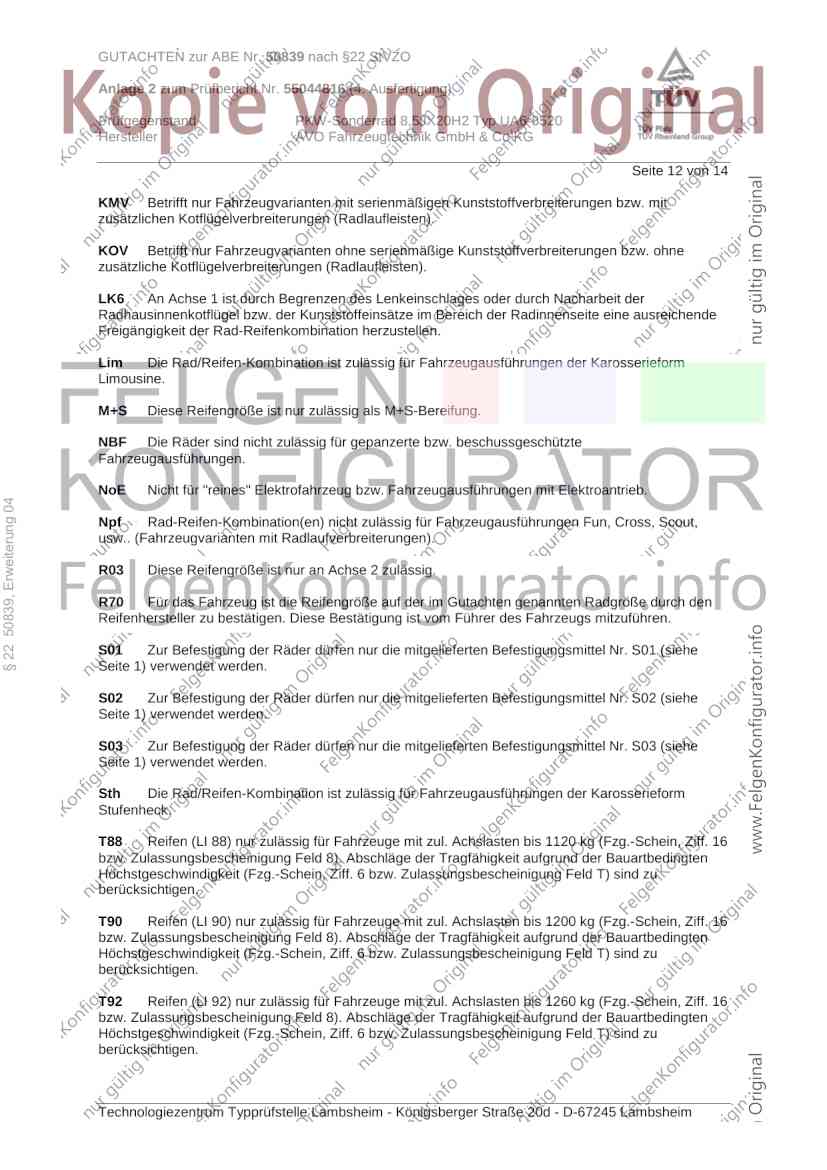

GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 14
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
§ 22 50839, Erweiterung 04
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

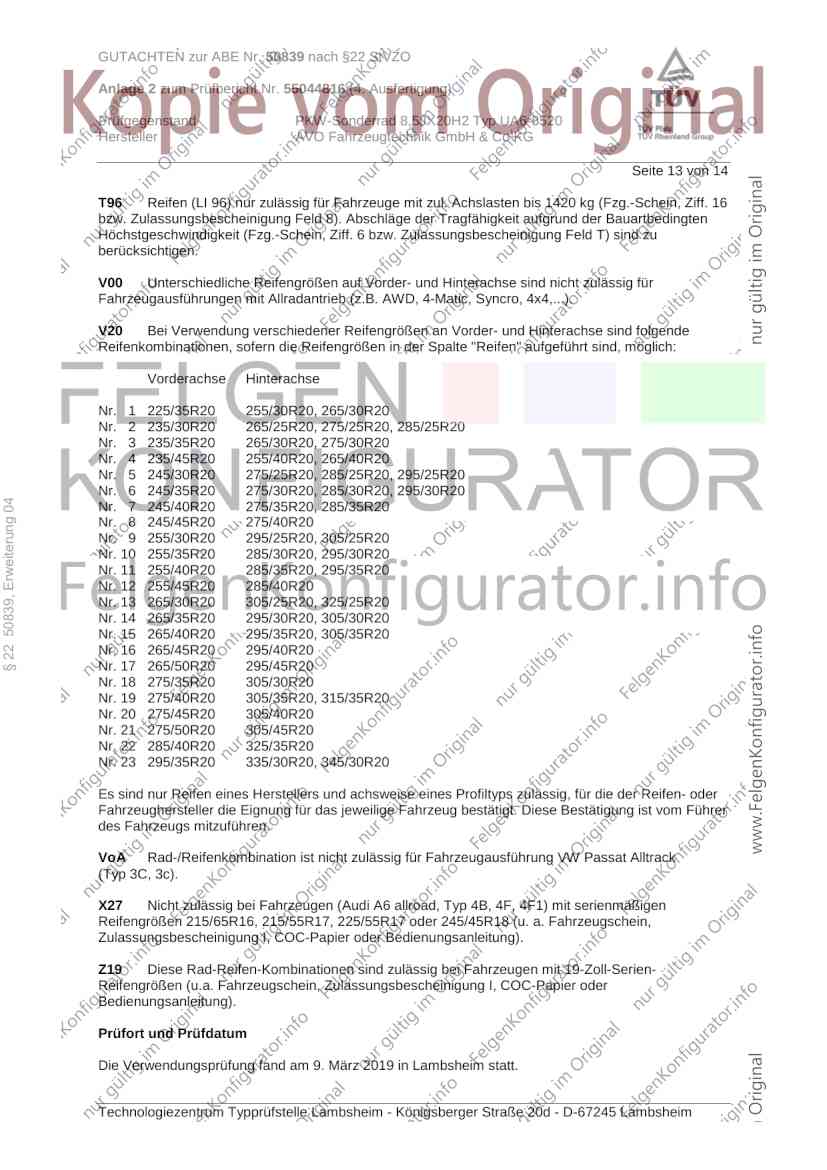

GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 14
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
§ 22 50839, Erweiterung 04
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 285/40R20 325/35R20
Nr. 23 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. März 2019 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50839 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55044816 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JX20H2 Typ UA6-8520
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 14
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Februar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. März 2019
§ 22 50839, Erweiterung 04
Tufan 00314445.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

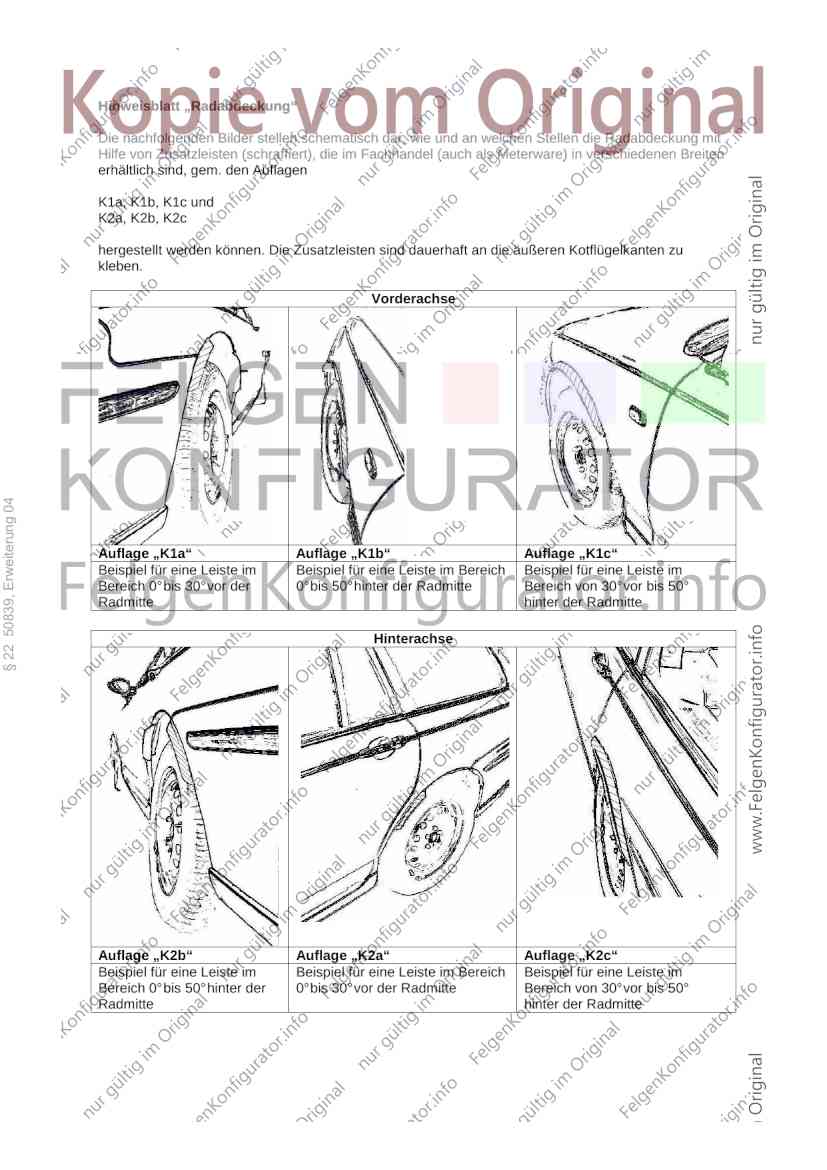

Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 50839, Erweiterung 04
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
