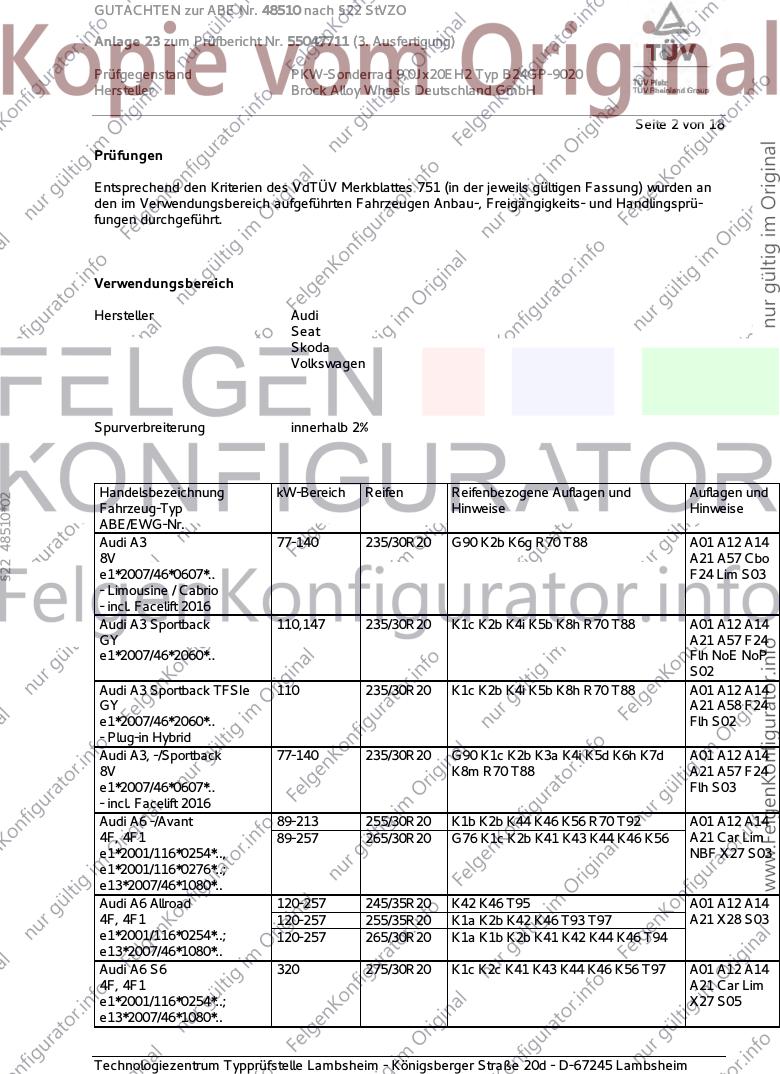

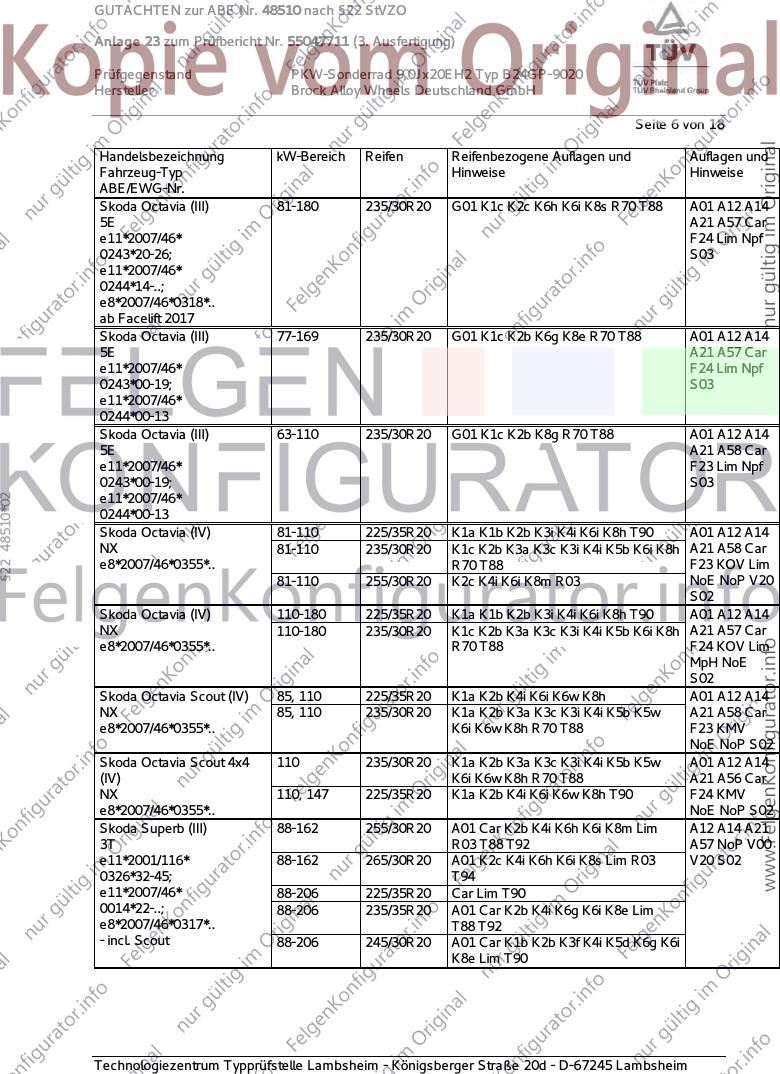

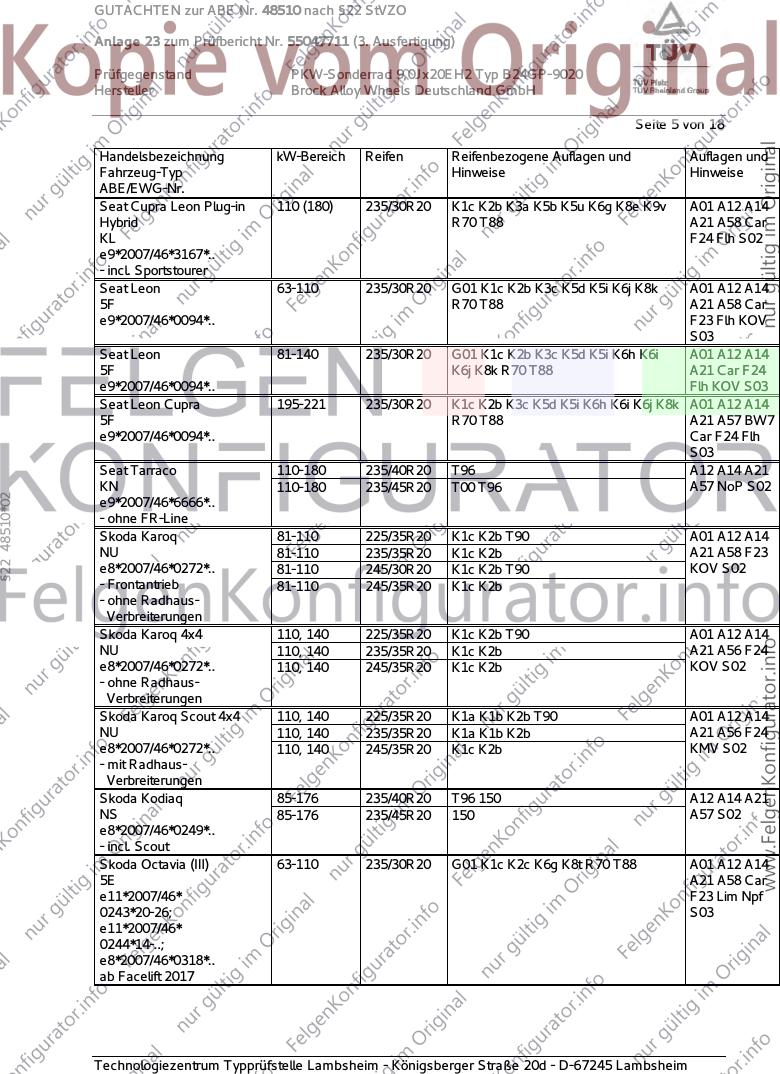

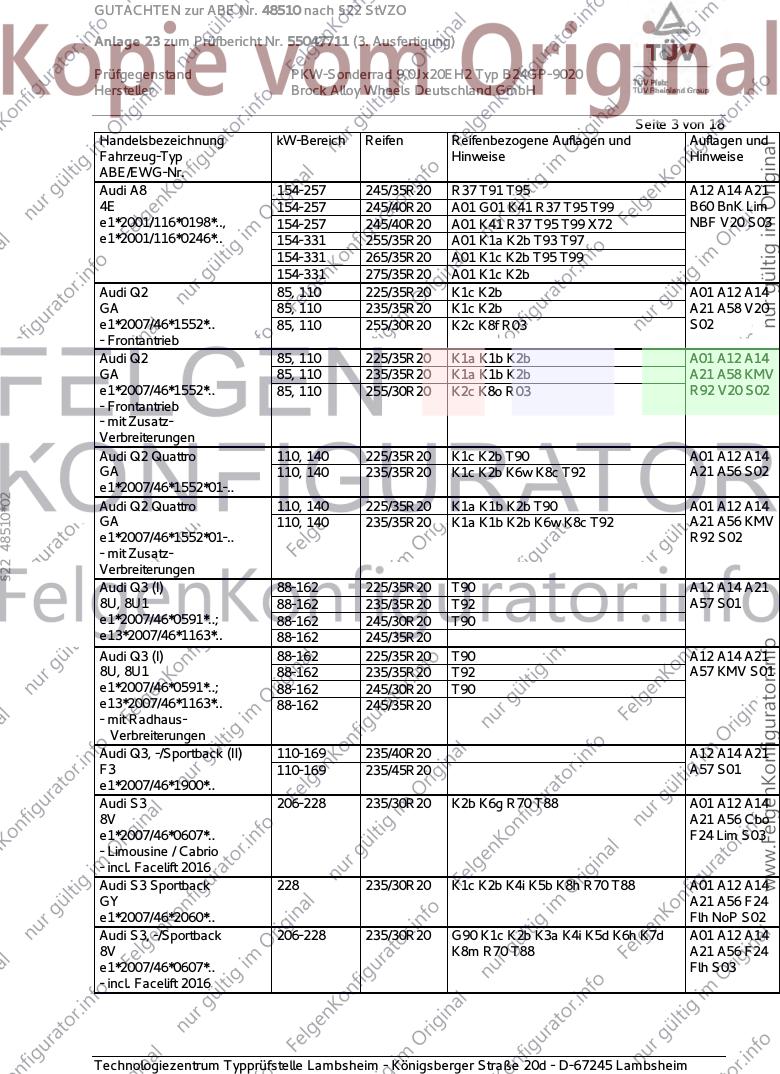

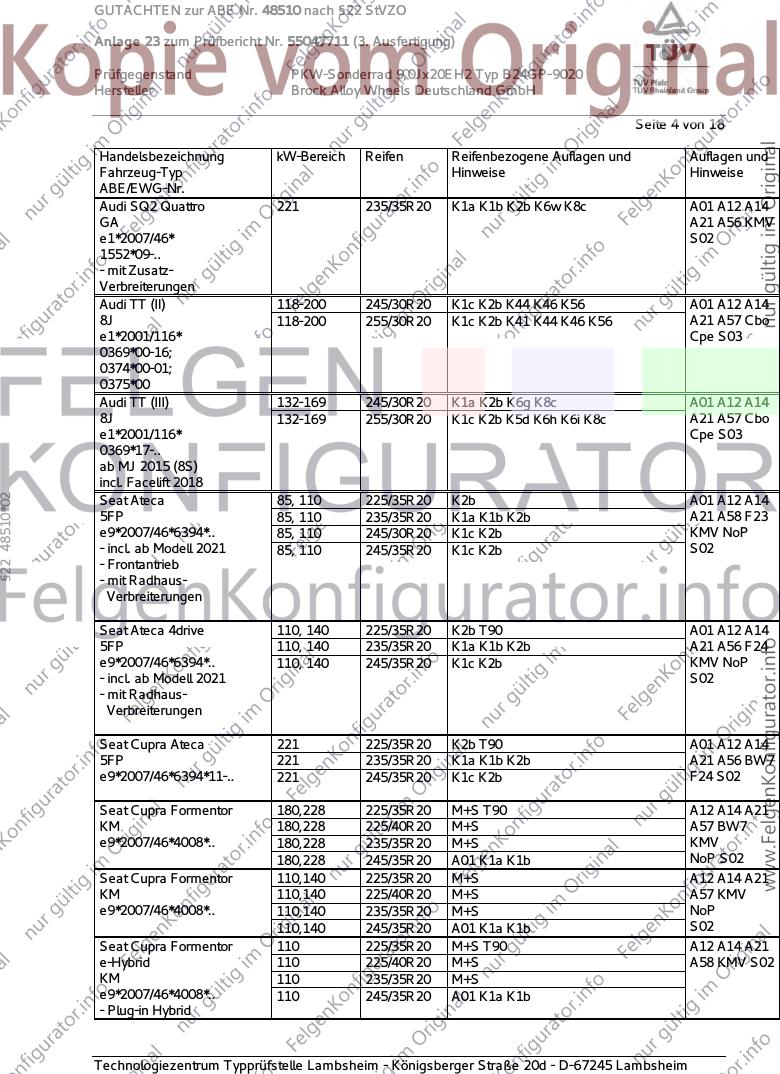

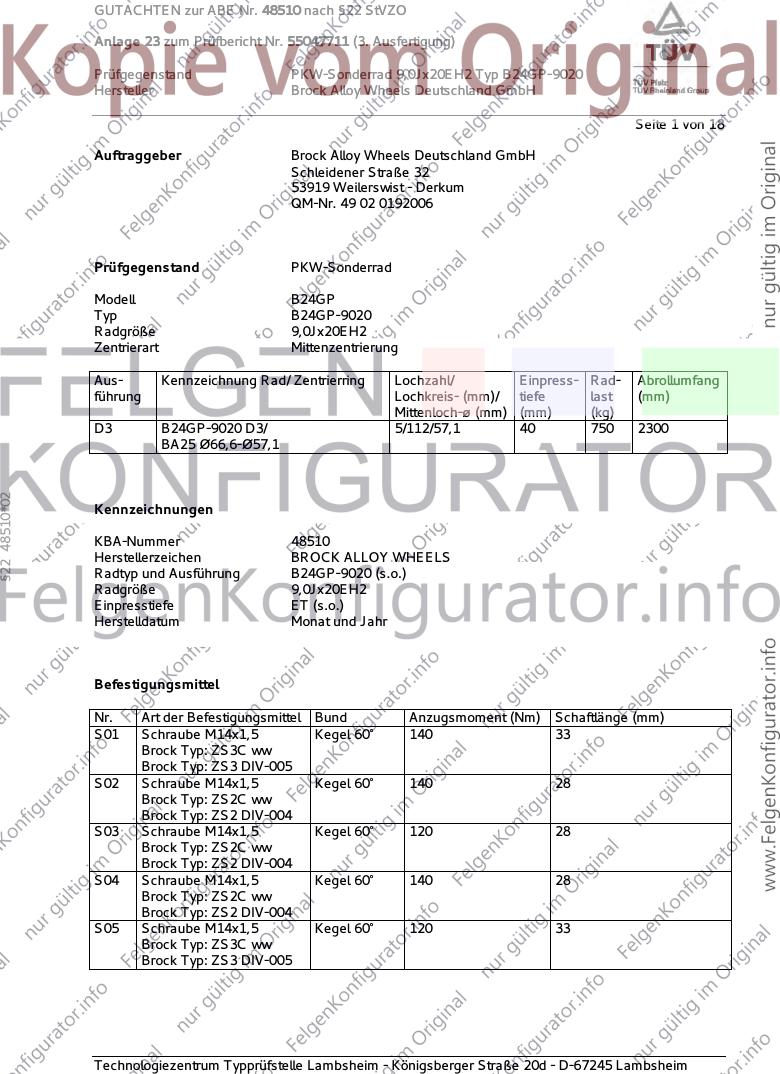

GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 18
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0192006
Prüfgegenstand PKW-Sonderrad
Modell B24GP
Typ B24GP-9020
Radgröße 9,0Jx20EH2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
D3 B24GP-9020 D3/ 5/112/57,1 40 750 2300
BA25 Ø66,6-Ø57,1
§22 48510*02
Kennzeichnungen
KBA-Nummer 48510
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B24GP-9020 (s.o.)
Radgröße 9,0Jx20EH2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 33
Brock Typ: ZS3C ww
Brock Typ: ZS3 DIV-005
S02 Schraube M14x1,5 Kegel 60° 140 28
Brock Typ: ZS2C ww
Brock Typ: ZS2 DIV-004
S03 Schraube M14x1,5 Kegel 60° 120 28
Brock Typ: ZS2C ww
Brock Typ: ZS2 DIV-004
S04 Schraube M14x1,5 Kegel 60° 140 28
Brock Typ: ZS2C ww
Brock Typ: ZS2 DIV-004
S05 Schraube M14x1,5 Kegel 60° 120 33
Brock Typ: ZS3C ww
Brock Typ: ZS3 DIV-005

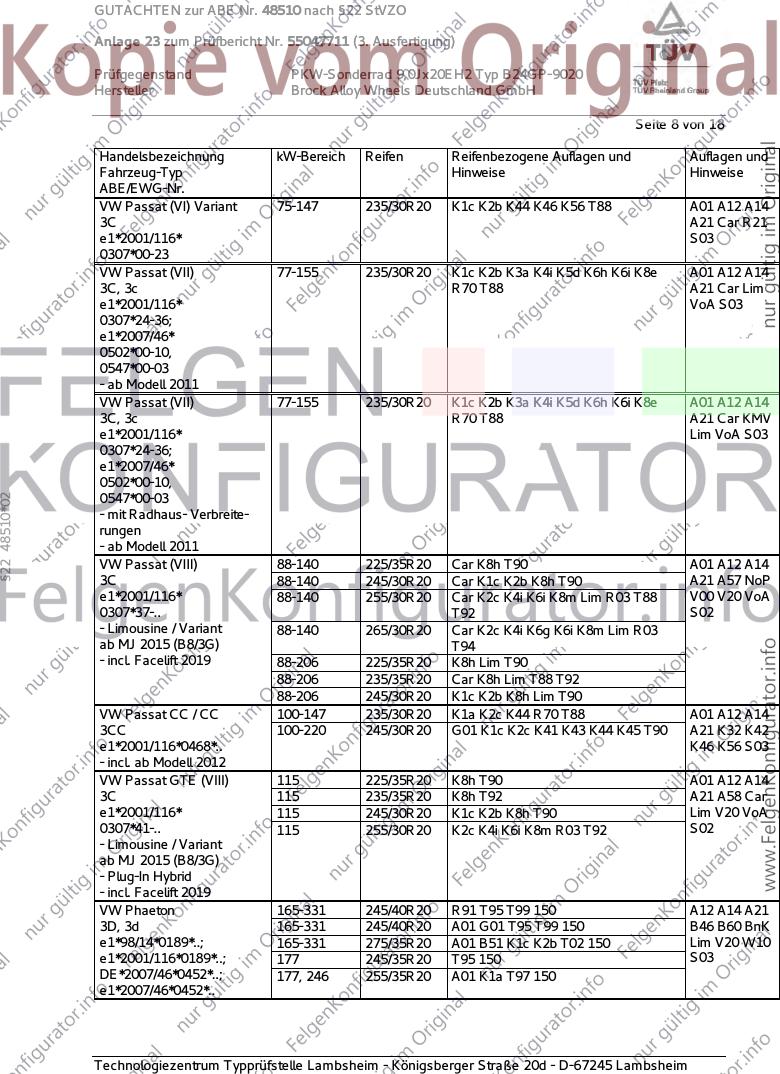

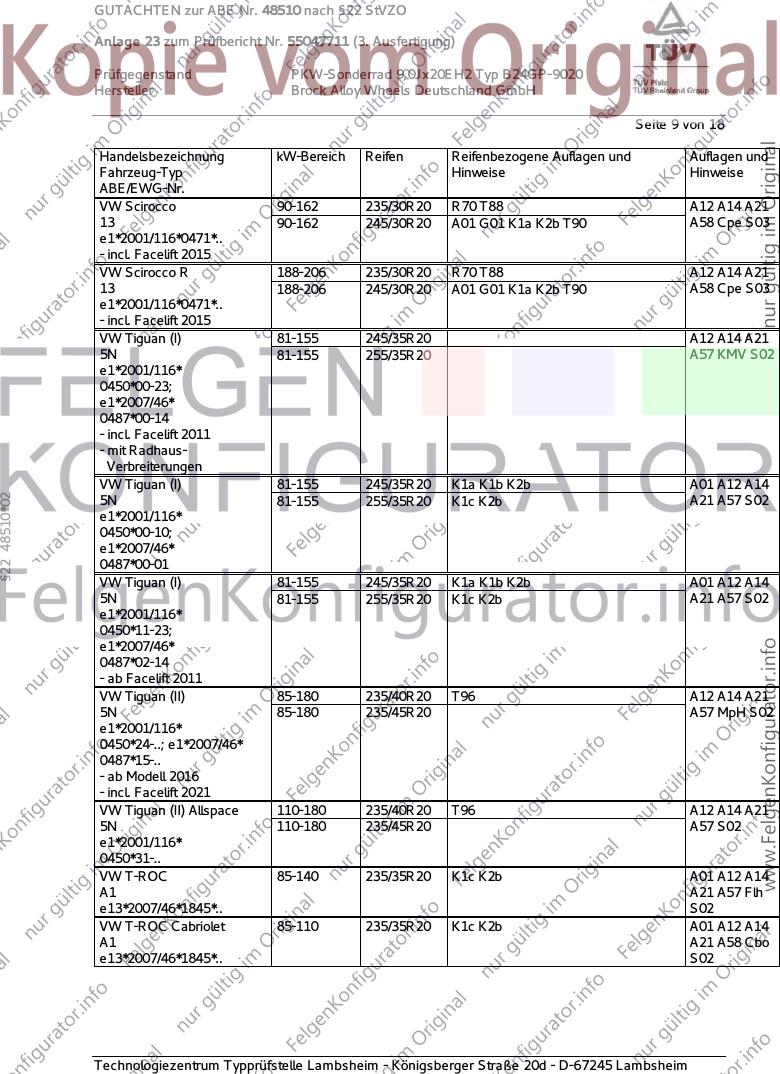

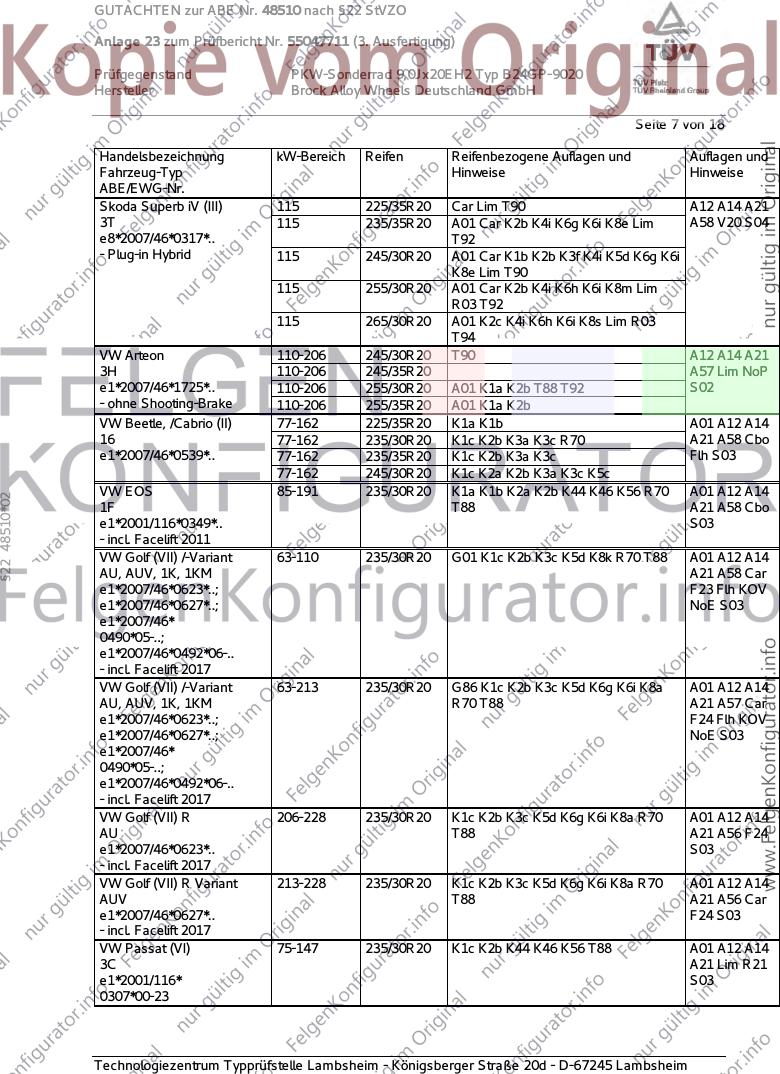

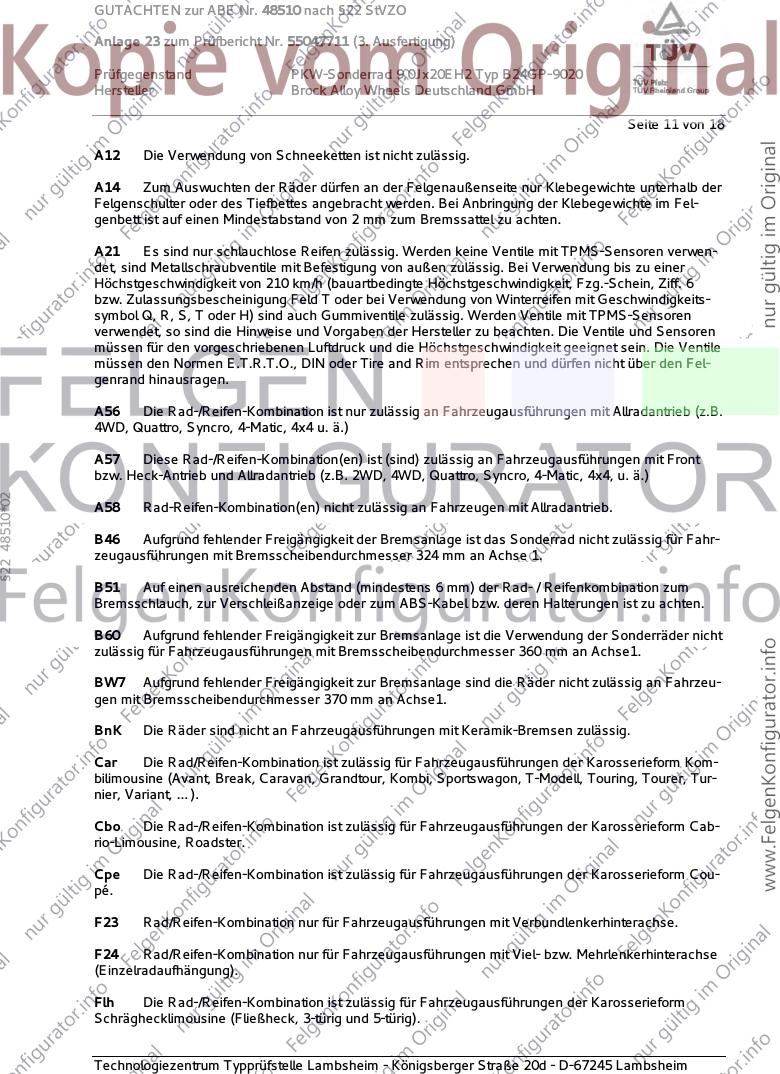

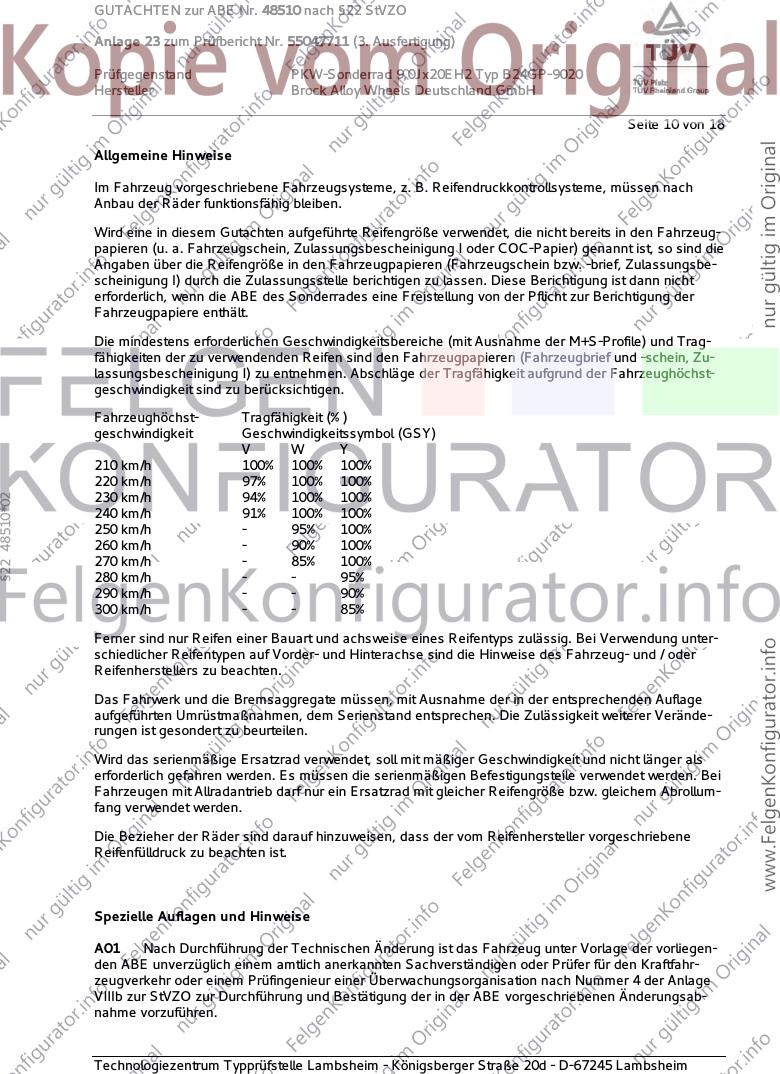

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 18
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
§22 48510*02
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 235/30R20 G90 K2b K6g R70 T88 A01 A12 A14
8V A21 A57 Cbo
e1*2007/46*0607*.. F24 Lim S03
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Sportback 110,147 235/30R20 K1c K2b K4i K5b K8h R70 T88 A01 A12 A14
GY A21 A57 F24
e1*2007/46*2060*.. Flh NoE NoP
S02
Audi A3 Sportback TFSIe 110 235/30R20 K1c K2b K4i K5b K8h R70 T88 A01 A12 A14
GY A21 A58 F24
e1*2007/46*2060*.. Flh S02
- Plug-in Hybrid
Audi A3, -/Sportback 77-140 235/30R20 G90 K1c K2b K3a K4i K5d K6h K7d A01 A12 A14
8V K8m R70 T88 A21 A57 F24
e1*2007/46*0607*.. Flh S03
- incl. Facelift 2016
Audi A6 -/Avant 89-213 255/30R20 K1b K2b K44 K46 K56 R70 T92 A01 A12 A14
4F, 4F1 89-257 265/30R20 G76 K1c K2b K41 K43 K44 K46 K56 A21 Car Lim
e1*2001/116*0254*.., NBF X27 S03
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 245/35R20 K42 K46 T95 A01 A12 A14
4F, 4F1 120-257 255/35R20 K1a K2b K42 K46 T93 T97 A21 X28 S03
e1*2001/116*0254*..; 120-257 265/30R20 K1a K1b K2b K41 K42 K44 K46 T94
e13*2007/46*1080*..
Audi A6 S6 320 275/30R20 K1c K2c K41 K43 K44 K46 K56 T97 A01 A12 A14
4F, 4F1 A21 Car Lim
e1*2001/116*0254*..; X27 S05
e13*2007/46*1080*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 154-257 245/35R20 R37 T91 T95 A12 A14 A21
4E 154-257 245/40R20 A01 G01 K41 R37 T95 T99 B60 BnK Lim
e1*2001/116*0198*.., 154-257 245/40R20 A01 K41 R37 T95 T99 X72 NBF V20 S03
e1*2001/116*0246*.. 154-331 255/35R20 A01 K1a K2b T93 T97
154-331 265/35R20 A01 K1c K2b T95 T99
154-331 275/35R20 A01 K1c K2b
Audi Q2 85, 110 225/35R20 K1c K2b A01 A12 A14
GA 85, 110 235/35R20 K1c K2b A21 A58 V20
e1*2007/46*1552*.. 85, 110 255/30R20 K2c K8f R03 S02
- Frontantrieb
Audi Q2 85, 110 225/35R20 K1a K1b K2b A01 A12 A14
GA 85, 110 235/35R20 K1a K1b K2b A21 A58 KMV
e1*2007/46*1552*.. 85, 110 255/30R20 K2c K8o R03 R92 V20 S02
- Frontantrieb
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 225/35R20 K1c K2b T90 A01 A12 A14
GA 110, 140 235/35R20 K1c K2b K6w K8c T92 A21 A56 S02
e1*2007/46*1552*01-..
§22 48510*02
Audi Q2 Quattro 110, 140 225/35R20 K1a K1b K2b T90 A01 A12 A14
GA 110, 140 235/35R20 K1a K1b K2b K6w K8c T92 A21 A56 KMV
e1*2007/46*1552*01-.. R92 S02
- mit Zusatz-
Verbreiterungen
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A21
8U, 8U1 88-162 235/35R20 T92 A57 S01
e1*2007/46*0591*..; 88-162 245/30R20 T90
e13*2007/46*1163*.. 88-162 245/35R20
Audi Q3 (I) 88-162 225/35R20 T90 A12 A14 A21
8U, 8U1 88-162 235/35R20 T92 A57 KMV S01
e1*2007/46*0591*..; 88-162 245/30R20 T90
e13*2007/46*1163*.. 88-162 245/35R20
- mit Radhaus-
Verbreiterungen
Audi Q3, -/Sportback (II) 110-169 235/40R20 A12 A14 A21
F3 110-169 235/45R20 A57 S01
e1*2007/46*1900*..
Audi S3 206-228 235/30R20 K2b K6g R70 T88 A01 A12 A14
8V A21 A56 Cbo
e1*2007/46*0607*.. F24 Lim S03
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3 Sportback 228 235/30R20 K1c K2b K4i K5b K8h R70 T88 A01 A12 A14
GY A21 A56 F24
e1*2007/46*2060*.. Flh NoP S02
Audi S3, -/Sportback 206-228 235/30R20 G90 K1c K2b K3a K4i K5d K6h K7d A01 A12 A14
8V K8m R70 T88 A21 A56 F24
e1*2007/46*0607*.. Flh S03
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi SQ2 Quattro 221 235/35R20 K1a K1b K2b K6w K8c A01 A12 A14
GA A21 A56 KMV
e1*2007/46* S02
1552*09-..
- mit Zusatz-
Verbreiterungen
Audi TT (II) 118-200 245/30R20 K1c K2b K44 K46 K56 A01 A12 A14
8J 118-200 255/30R20 K1c K2b K41 K44 K46 K56 A21 A57 Cbo
e1*2001/116* Cpe S03
0369*00-16;
0374*00-01;
0375*00
Audi TT (III) 132-169 245/30R20 K1a K2b K6g K8c A01 A12 A14
8J 132-169 255/30R20 K1c K2b K5d K6h K6i K8c A21 A57 Cbo
e1*2001/116* Cpe S03
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
§22 48510*02
Seat Ateca 85, 110 225/35R20 K2b A01 A12 A14
5FP 85, 110 235/35R20 K1a K1b K2b A21 A58 F23
e9*2007/46*6394*.. 85, 110 245/30R20 K1c K2b KMV NoP
- incl. ab Modell 2021 85, 110 245/35R20 K1c K2b S02
- Frontantrieb
- mit Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 225/35R20 K2b T90 A01 A12 A14
5FP 110, 140 235/35R20 K1a K1b K2b A21 A56 F24
e9*2007/46*6394*.. 110, 140 245/35R20 K1c K2b KMV NoP
- incl. ab Modell 2021 S02
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 225/35R20 K2b T90 A01 A12 A14
5FP 221 235/35R20 K1a K1b K2b A21 A56 BW7
e9*2007/46*6394*11-.. 221 245/35R20 K1c K2b F24 S02
Seat Cupra Formentor 180,228 225/35R20 M+S T90 A12 A14 A21
KM 180,228 225/40R20 M+S A57 BW7
e9*2007/46*4008*.. 180,228 235/35R20 M+S KMV
180,228 245/35R20 A01 K1a K1b NoP S02
Seat Cupra Formentor 110,140 225/35R20 M+S A12 A14 A21
KM 110,140 225/40R20 M+S A57 KMV
e9*2007/46*4008*.. 110,140 235/35R20 M+S NoP
110,140 245/35R20 A01 K1a K1b S02
Seat Cupra Formentor 110 225/35R20 M+S T90 A12 A14 A21
e-Hybrid 110 225/40R20 M+S A58 KMV S02
KM 110 235/35R20 M+S
e9*2007/46*4008*.. 110 245/35R20 A01 K1a K1b
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Cupra Leon Plug-in 110 (180) 235/30R20 K1c K2b K3a K5b K5u K6g K8e K9v A01 A12 A14
Hybrid R70 T88 A21 A58 Car
KL F24 Flh S02
e9*2007/46*3167*..
- incl. Sportstourer
Seat Leon 63-110 235/30R20 G01 K1c K2b K3c K5d K5i K6j K8k A01 A12 A14
5F R70 T88 A21 A58 Car
e9*2007/46*0094*.. F23 Flh KOV
S03
Seat Leon 81-140 235/30R20 G01 K1c K2b K3c K5d K5i K6h K6i A01 A12 A14
5F K6j K8k R70 T88 A21 Car F24
e9*2007/46*0094*.. Flh KOV S03
Seat Leon Cupra 195-221 235/30R20 K1c K2b K3c K5d K5i K6h K6i K6j K8k A01 A12 A14
5F R70 T88 A21 A57 BW7
e9*2007/46*0094*.. Car F24 Flh
S03
Seat Tarraco 110-180 235/40R20 T96 A12 A14 A21
KN 110-180 235/45R20 T00 T96 A57 NoP S02
§22 48510*02
e9*2007/46*6666*..
- ohne FR-Line
Skoda Karoq 81-110 225/35R20 K1c K2b T90 A01 A12 A14
NU 81-110 235/35R20 K1c K2b A21 A58 F23
e8*2007/46*0272*.. 81-110 245/30R20 K1c K2b T90 KOV S02
- Frontantrieb 81-110 245/35R20 K1c K2b
- ohne Radhaus-
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/35R20 K1c K2b T90 A01 A12 A14
NU 110, 140 235/35R20 K1c K2b A21 A56 F24
e8*2007/46*0272*.. 110, 140 245/35R20 K1c K2b KOV S02
- ohne Radhaus-
Verbreiterungen
Skoda Karoq Scout 4x4 110, 140 225/35R20 K1a K1b K2b T90 A01 A12 A14
NU 110, 140 235/35R20 K1a K1b K2b A21 A56 F24
e8*2007/46*0272*.. 110, 140 245/35R20 K1c K2b KMV S02
- mit Radhaus-
Verbreiterungen
Skoda Kodiaq 85-176 235/40R20 T96 150 A12 A14 A21
NS 85-176 235/45R20 150 A57 S02
e8*2007/46*0249*..
- incl. Scout
Skoda Octavia (III) 63-110 235/30R20 G01 K1c K2c K6g K8t R70 T88 A01 A12 A14
5E A21 A58 Car
e11*2007/46* F23 Lim Npf
0243*20-26; S03
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 81-180 235/30R20 G01 K1c K2c K6h K6i K8s R70 T88 A01 A12 A14
5E A21 A57 Car
e11*2007/46* F24 Lim Npf
0243*20-26; S03
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 77-169 235/30R20 G01 K1c K2b K6g K8e R70 T88 A01 A12 A14
5E A21 A57 Car
e11*2007/46* F24 Lim Npf
0243*00-19; S03
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 235/30R20 G01 K1c K2b K8g R70 T88 A01 A12 A14
5E A21 A58 Car
e11*2007/46* F23 Lim Npf
0243*00-19; S03
§22 48510*02
e11*2007/46*
0244*00-13
Skoda Octavia (IV) 81-110 225/35R20 K1a K1b K2b K3i K4i K6i K8h T90 A01 A12 A14
NX 81-110 235/30R20 K1c K2b K3a K3c K3i K4i K5b K6i K8h A21 A58 Car
e8*2007/46*0355*.. R70 T88 F23 KOV Lim
81-110 255/30R20 K2c K4i K6i K8m R03 NoE NoP V20
S02
Skoda Octavia (IV) 110-180 225/35R20 K1a K1b K2b K3i K4i K6i K8h T90 A01 A12 A14
NX 110-180 235/30R20 K1c K2b K3a K3c K3i K4i K5b K6i K8h A21 A57 Car
e8*2007/46*0355*.. R70 T88 F24 KOV Lim
MpH NoE
S02
Skoda Octavia Scout (IV) 85, 110 225/35R20 K1a K2b K4i K6i K6w K8h A01 A12 A14
NX 85, 110 235/30R20 K1a K2b K3a K3c K3i K4i K5b K5w A21 A58 Car
e8*2007/46*0355*.. K6i K6w K8h R70 T88 F23 KMV
NoE NoP S02
Skoda Octavia Scout 4x4 110 235/30R20 K1a K2b K3a K3c K3i K4i K5b K5w A01 A12 A14
(IV) K6i K6w K8h R70 T88 A21 A56 Car
NX 110, 147 225/35R20 K1a K2b K4i K6i K6w K8h T90 F24 KMV
e8*2007/46*0355*.. NoE NoP S02
Skoda Superb (III) 88-162 255/30R20 A01 Car K2b K4i K6h K6i K8m Lim A12 A14 A21
3T R03 T88 T92 A57 NoP V00
e11*2001/116* 88-162 265/30R20 A01 K2c K4i K6h K6i K8s Lim R03 V20 S02
0326*32-45; T94
e11*2007/46* 88-206 225/35R20 Car Lim T90
0014*22-..; 88-206 235/35R20 A01 Car K2b K4i K6g K6i K8e Lim
e8*2007/46*0317*.. T88 T92
- incl. Scout 88-206 245/30R20 A01 Car K1b K2b K3f K4i K5d K6g K6i
K8e Lim T90
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb iV (III) 115 225/35R20 Car Lim T90 A12 A14 A21
3T 115 235/35R20 A01 Car K2b K4i K6g K6i K8e Lim A58 V20 S04
e8*2007/46*0317*.. T92
- Plug-in Hybrid 115 245/30R20 A01 Car K1b K2b K3f K4i K5d K6g K6i
K8e Lim T90
115 255/30R20 A01 Car K2b K4i K6h K6i K8m Lim
R03 T92
115 265/30R20 A01 K2c K4i K6h K6i K8s Lim R03
T94
VW Arteon 110-206 245/30R20 T90 A12 A14 A21
3H 110-206 245/35R20 A57 Lim NoP
e1*2007/46*1725*.. 110-206 255/30R20 A01 K1a K2b T88 T92 S02
- ohne Shooting-Brake 110-206 255/35R20 A01 K1a K2b
VW Beetle, /Cabrio (II) 77-162 225/35R20 K1a K1b A01 A12 A14
16 77-162 235/30R20 K1c K2b K3a K3c R70 A21 A58 Cbo
e1*2007/46*0539*.. 77-162 235/35R20 K1c K2b K3a K3c Flh S03
77-162 245/30R20 K1c K2a K2b K3a K3c K5c
VW EOS 85-191 235/30R20 K1a K1b K2a K2b K44 K46 K56 R70 A01 A12 A14
§22 48510*02
1F T88 A21 A58 Cbo
e1*2001/116*0349*.. S03
- incl. Facelift 2011
VW Golf (VII) /-Variant 63-110 235/30R20 G01 K1c K2b K3c K5d K8k R70 T88 A01 A12 A14
AU, AUV, 1K, 1KM A21 A58 Car
e1*2007/46*0623*..; F23 Flh KOV
e1*2007/46*0627*..; NoE S03
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-213 235/30R20 G86 K1c K2b K3c K5d K6g K6i K8a A01 A12 A14
AU, AUV, 1K, 1KM R70 T88 A21 A57 Car
e1*2007/46*0623*..; F24 Flh KOV
e1*2007/46*0627*..; NoE S03
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) R 206-228 235/30R20 K1c K2b K3c K5d K6g K6i K8a R70 A01 A12 A14
AU T88 A21 A56 F24
e1*2007/46*0623*.. S03
- incl. Facelift 2017
VW Golf (VII) R Variant 213-228 235/30R20 K1c K2b K3c K5d K6g K6i K8a R70 A01 A12 A14
AUV T88 A21 A56 Car
e1*2007/46*0627*.. F24 S03
- incl. Facelift 2017
VW Passat (VI) 75-147 235/30R20 K1c K2b K44 K46 K56 T88 A01 A12 A14
3C A21 Lim R21
e1*2001/116* S03
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) Variant 75-147 235/30R20 K1c K2b K44 K46 K56 T88 A01 A12 A14
3C A21 Car R21
e1*2001/116* S03
0307*00-23
VW Passat (VII) 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A01 A12 A14
3C, 3c R70 T88 A21 Car Lim
e1*2001/116* VoA S03
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 235/30R20 K1c K2b K3a K4i K5d K6h K6i K8e A01 A12 A14
3C, 3c R70 T88 A21 Car KMV
e1*2001/116* Lim VoA S03
0307*24-36;
e1*2007/46*
0502*00-10,
§22 48510*02
0547*00-03
- mit Radhaus- Verbreite-
rungen
- ab Modell 2011
VW Passat (VIII) 88-140 225/35R20 Car K8h T90 A01 A12 A14
3C 88-140 245/30R20 Car K1c K2b K8h T90 A21 A57 NoP
e1*2001/116* 88-140 255/30R20 Car K2c K4i K6i K8m Lim R03 T88 V00 V20 VoA
0307*37-.. T92 S02
- Limousine / Variant 88-140 265/30R20 Car K2c K4i K6g K6i K8m Lim R03
ab MJ 2015 (B8/3G) T94
- incl. Facelift 2019 88-206 225/35R20 K8h Lim T90
88-206 235/35R20 Car K8h Lim T88 T92
88-206 245/30R20 K1c K2b K8h Lim T90
VW Passat CC / CC 100-147 235/30R20 K1a K2c K44 R70 T88 A01 A12 A14
3CC 100-220 245/30R20 G01 K1c K2c K41 K43 K44 K45 T90 A21 K32 K42
e1*2001/116*0468*.. K46 K56 S03
- incl. ab Modell 2012
VW Passat GTE (VIII) 115 225/35R20 K8h T90 A01 A12 A14
3C 115 235/35R20 K8h T92 A21 A58 Car
e1*2001/116* 115 245/30R20 K1c K2b K8h T90 Lim V20 VoA
0307*41-.. 115 255/30R20 K2c K4i K6i K8m R03 T92 S02
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Phaeton 165-331 245/40R20 R91 T95 T99 150 A12 A14 A21
3D, 3d 165-331 245/40R20 A01 G01 T95 T99 150 B46 B60 BnK
e1*98/14*0189*..; 165-331 275/35R20 A01 B51 K1c K2b T02 150 Lim V20 W10
e1*2001/116*0189*..; 177 245/35R20 T95 150 S03
DE*2007/46*0452*..; 177, 246 255/35R20 A01 K1a T97 150
e1*2007/46*0452*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Scirocco 90-162 235/30R20 R70 T88 A12 A14 A21
13 90-162 245/30R20 A01 G01 K1a K2b T90 A58 Cpe S03
e1*2001/116*0471*..
- incl. Facelift 2015
VW Scirocco R 188-206 235/30R20 R70 T88 A12 A14 A21
13 188-206 245/30R20 A01 G01 K1a K2b T90 A58 Cpe S03
e1*2001/116*0471*..
- incl. Facelift 2015
VW Tiguan (I) 81-155 245/35R20 A12 A14 A21
5N 81-155 255/35R20 A57 KMV S02
e1*2001/116*
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 245/35R20 K1a K1b K2b A01 A12 A14
§22 48510*02
5N 81-155 255/35R20 K1c K2b A21 A57 S02
e1*2001/116*
0450*00-10;
e1*2007/46*
0487*00-01
VW Tiguan (I) 81-155 245/35R20 K1a K1b K2b A01 A12 A14
5N 81-155 255/35R20 K1c K2b A21 A57 S02
e1*2001/116*
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (II) 85-180 235/40R20 T96 A12 A14 A21
5N 85-180 235/45R20 A57 MpH S02
e1*2001/116*
0450*24-..; e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) Allspace 110-180 235/40R20 T96 A12 A14 A21
5N 110-180 235/45R20 A57 S02
e1*2001/116*
0450*31-..
VW T-ROC 85-140 235/35R20 K1c K2b A01 A12 A14
A1 A21 A57 Flh
e13*2007/46*1845*.. S02
VW T-ROC Cabriolet 85-110 235/35R20 K1c K2b A01 A12 A14
A1 A21 A58 Cbo
e13*2007/46*1845*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 18
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
§22 48510*02
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 18
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
§22 48510*02
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B46 Aufgrund fehlender Freigängigkeit der Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Bremsscheibendurchmesser 324 mm an Achse 1.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

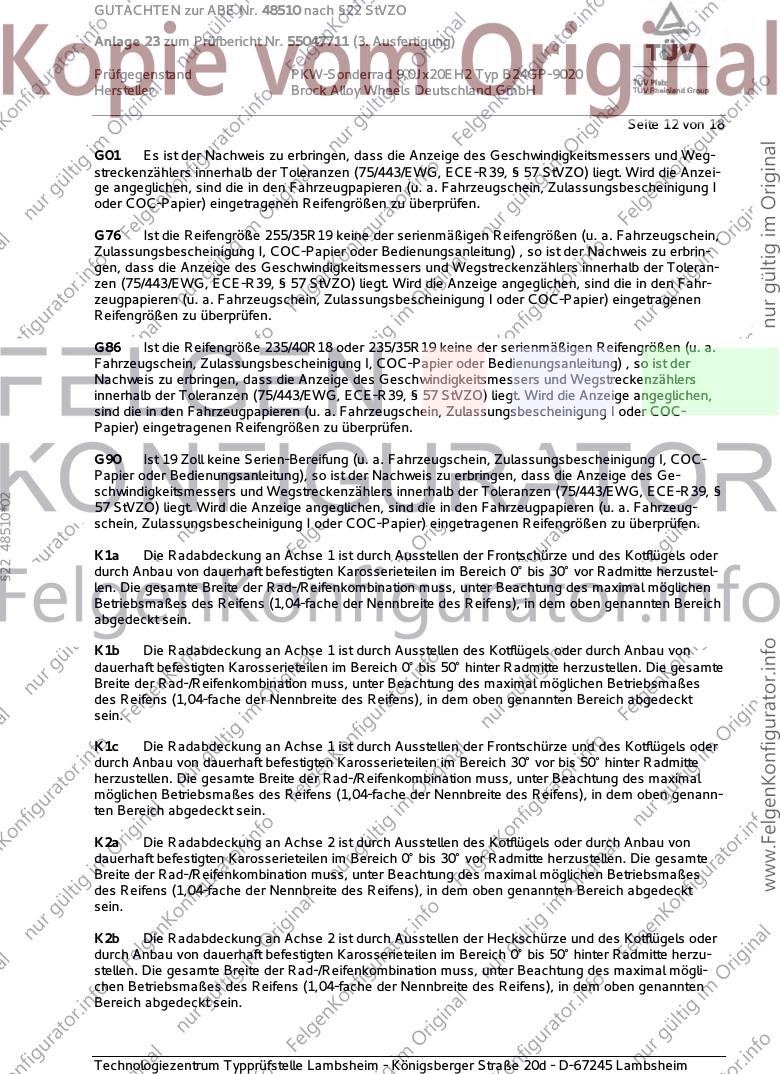

Seite 12 von 18
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G76 Ist die Reifengröße 255/35R19 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
§22 48510*02
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

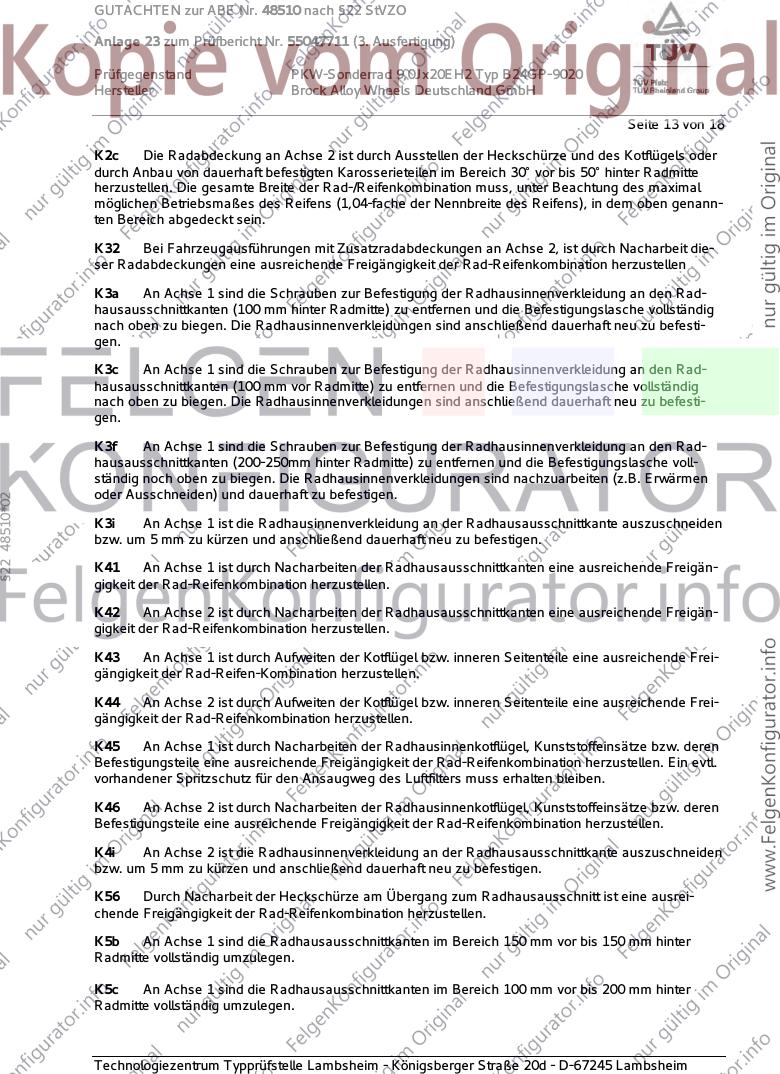

Seite 13 von 18
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit die-
ser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche voll-
ständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen
oder Ausschneiden) und dauerhaft zu befestigen.
§22 48510*02
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

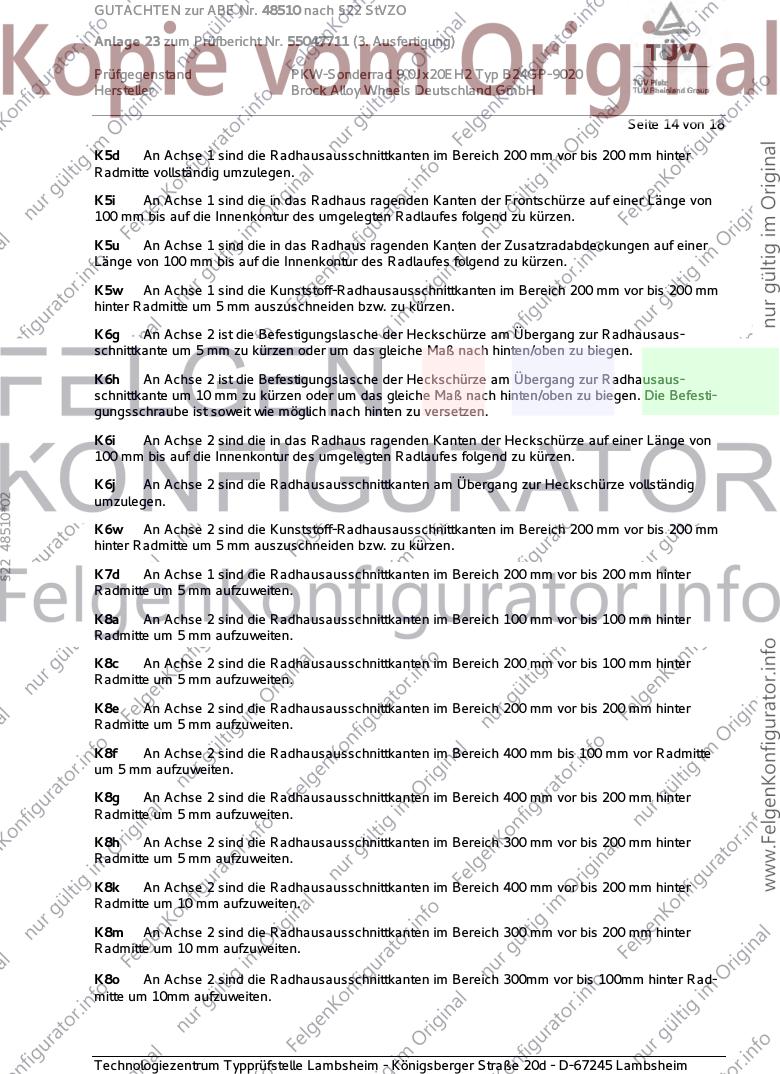

Seite 14 von 18
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5u An Achse 1 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
§22 48510*02
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8f An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm bis 100 mm vor Radmitte
um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8o An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm hinter Rad-
mitte um 10mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

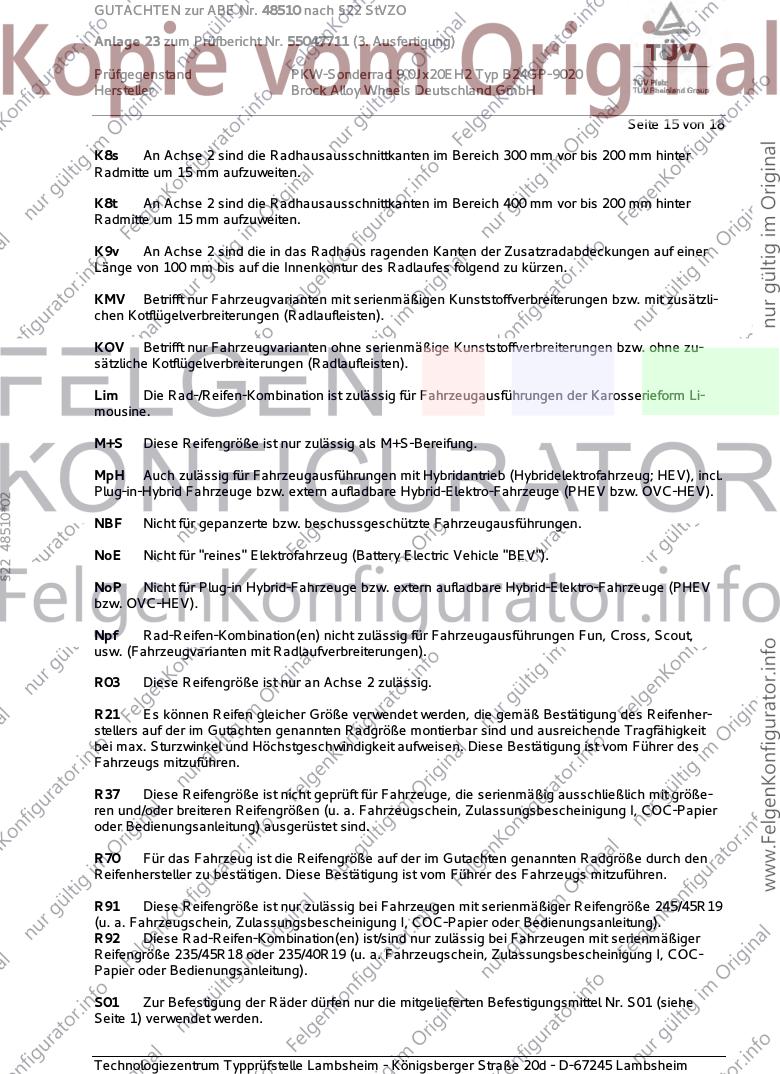

Seite 15 von 18
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
§22 48510*02
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

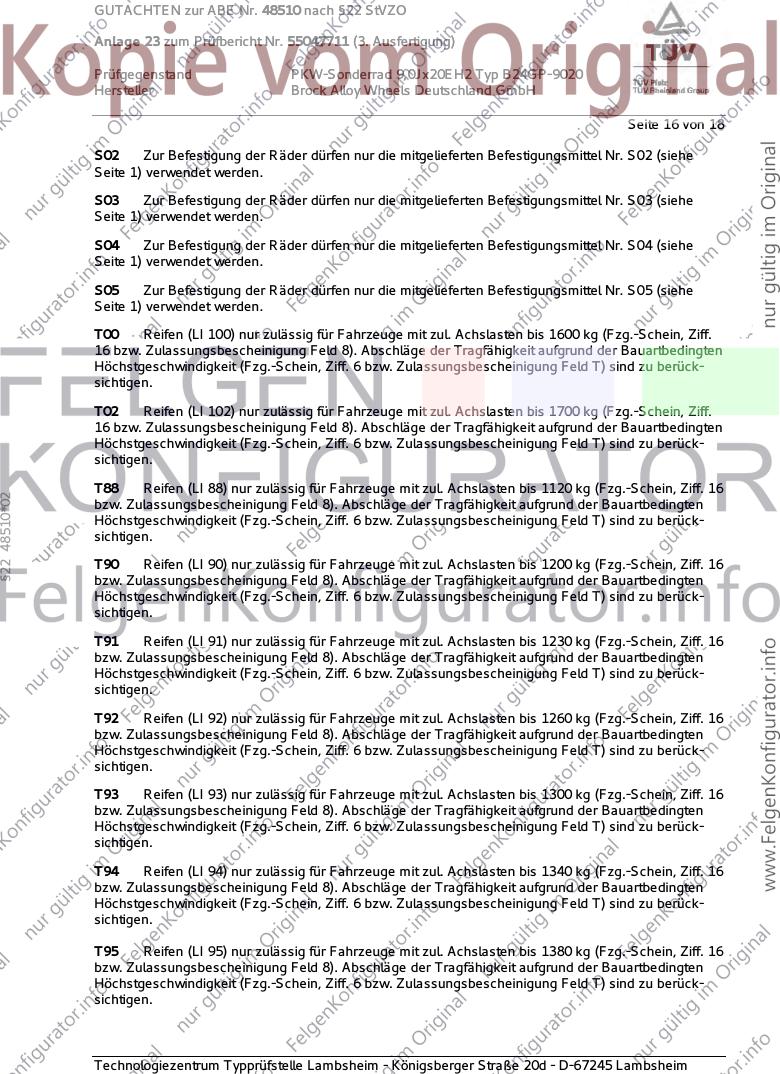

Seite 16 von 18
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
§22 48510*02
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

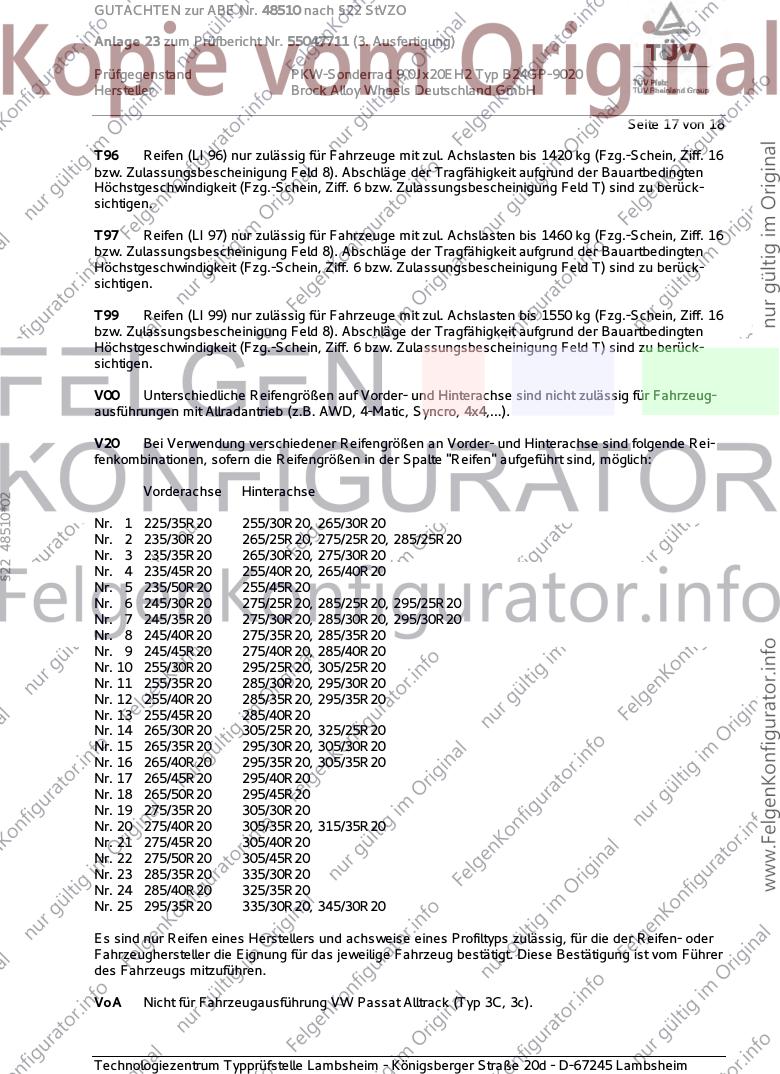

Seite 17 von 18
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§22 48510*02
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 275/50R20 305/45R20
Nr. 23 285/35R20 335/30R20
Nr. 24 285/40R20 325/35R20
Nr. 25 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 23 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

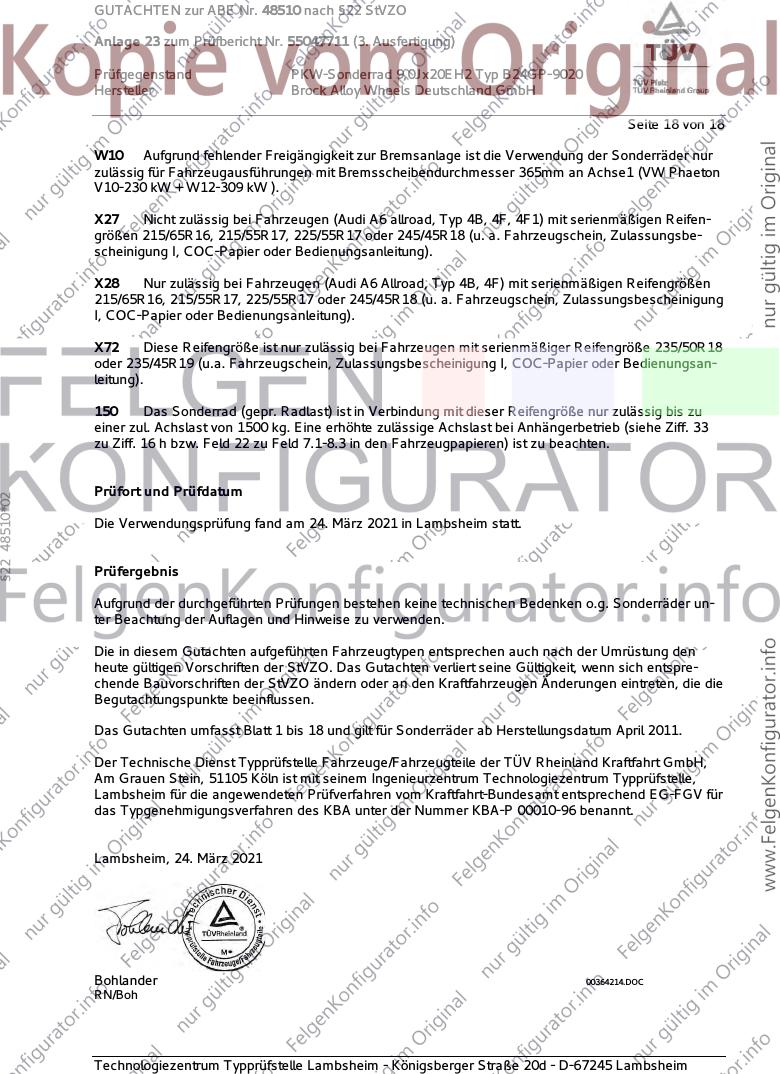

Seite 18 von 18
W10 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nur
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 365mm an Achse1 (VW Phaeton
V10-230 kW + W12-309 kW ).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X72 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/50R18
oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
§22 48510*02
Die Verwendungsprüfung fand am 24. März 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. März 2021
Bohlander 00364214.DOC
RN/Boh
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
