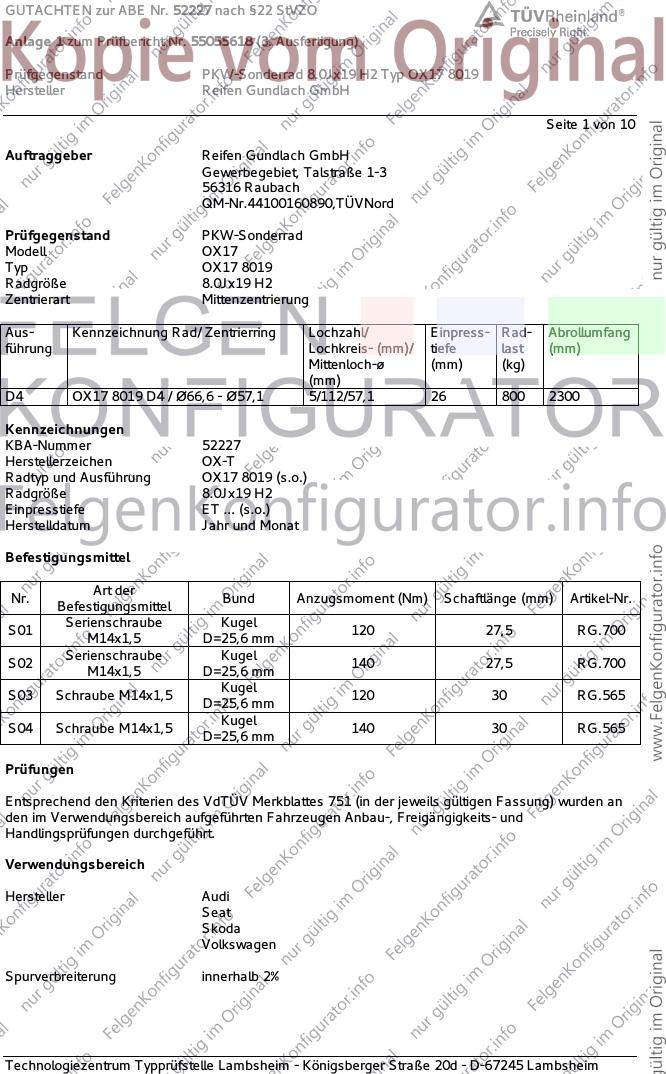

GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55055618 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 1 von 10
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX17
Typ OX17 8019
Radgröße 8.0Jx19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D4 OX17 8019 D4 / Ø66,6 - Ø57,1 5/112/57,1 26 800 2300
Kennzeichnungen
KBA-Nummer 52227
Herstellerzeichen OX-T
Radtyp und Ausführung OX17 8019 (s.o.)
Radgröße 8.0Jx19 H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Art der
Nr. Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
Serienschraube Kugel
S01 120 27,5 RG.700
M14x1,5 D=25,6 mm
Serienschraube Kugel
S02 140 27,5 RG.700
M14x1,5 D=25,6 mm
Kugel
S03 Schraube M14x1,5 120 30 RG.565
D=25,6 mm
Kugel
S04 Schraube M14x1,5 140 30 RG.565
D=25,6 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55055618 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 2 von 10

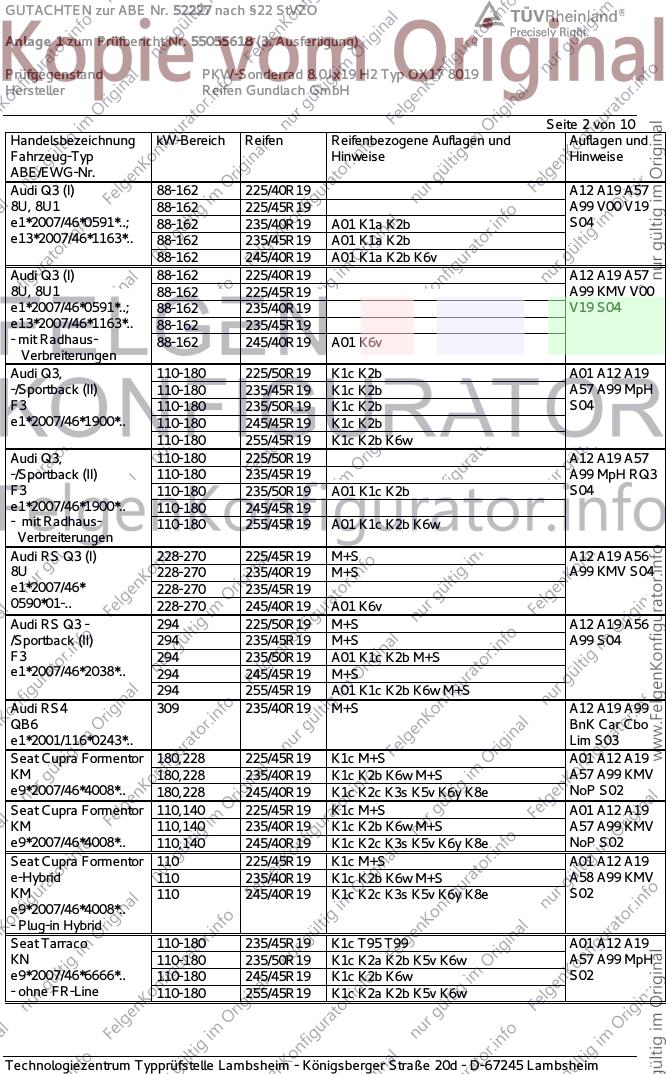

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 (I) 88-162 225/40R19 A12 A19 A57
8U, 8U1 88-162 225/45R19 A99 V00 V19
e1*2007/46*0591*..; 88-162 235/40R19 A01 K1a K2b S04
e13*2007/46*1163*.. 88-162 235/45R19 A01 K1a K2b
88-162 245/40R19 A01 K1a K2b K6v
Audi Q3 (I) 88-162 225/40R19 A12 A19 A57
8U, 8U1 88-162 225/45R19 A99 KMV V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S04
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19 A01 K6v
Verbreiterungen
Audi Q3, 110-180 225/50R19 K1c K2b A01 A12 A19
-/Sportback (II) 110-180 235/45R19 K1c K2b A57 A99 MpH
F3 110-180 235/50R19 K1c K2b S04
e1*2007/46*1900*.. 110-180 245/45R19 K1c K2b
110-180 255/45R19 K1c K2b K6w
Audi Q3, 110-180 225/50R19 A12 A19 A57
-/Sportback (II) 110-180 235/45R19 A99 MpH RQ3
F3 110-180 235/50R19 A01 K1c K2b S04
e1*2007/46*1900*.. 110-180 245/45R19
- mit Radhaus- 110-180 255/45R19 A01 K1c K2b K6w
Verbreiterungen
Audi RS Q3 (I) 228-270 225/45R19 M+S A12 A19 A56
8U 228-270 235/40R19 M+S A99 KMV S04
e1*2007/46* 228-270 235/45R19
0590*01-.. 228-270 245/40R19 A01 K6v
Audi RS Q3 - 294 225/50R19 M+S A12 A19 A56
/Sportback (II) 294 235/45R19 M+S A99 S04
F3 294 235/50R19 A01 K1c K2b M+S
e1*2007/46*2038*.. 294 245/45R19 M+S
294 255/45R19 A01 K1c K2b K6w M+S
Audi RS4 309 235/40R19 M+S A12 A19 A99
QB6 BnK Car Cbo
e1*2001/116*0243*.. Lim S03
Seat Cupra Formentor 180,228 225/45R19 K1c M+S A01 A12 A19
KM 180,228 235/40R19 K1c K2b K6w M+S A57 A99 KMV
e9*2007/46*4008*.. 180,228 245/40R19 K1c K2c K3s K5v K6y K8e NoP S02
Seat Cupra Formentor 110,140 225/45R19 K1c M+S A01 A12 A19
KM 110,140 235/40R19 K1c K2b K6w M+S A57 A99 KMV
e9*2007/46*4008*.. 110,140 245/40R19 K1c K2c K3s K5v K6y K8e NoP S02
Seat Cupra Formentor 110 225/45R19 K1c M+S A01 A12 A19
e-Hybrid 110 235/40R19 K1c K2b K6w M+S A58 A99 KMV
KM 110 245/40R19 K1c K2c K3s K5v K6y K8e S02
e9*2007/46*4008*..
- Plug-in Hybrid
Seat Tarraco 110-180 235/45R19 K1c T95 T99 A01 A12 A19
KN 110-180 235/50R19 K1c K2a K2b K5v K6w A57 A99 MpH
e9*2007/46*6666*.. 110-180 245/45R19 K1c K2b K6w S02
- ohne FR-Line 110-180 255/45R19 K1c K2a K2b K5v K6w
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

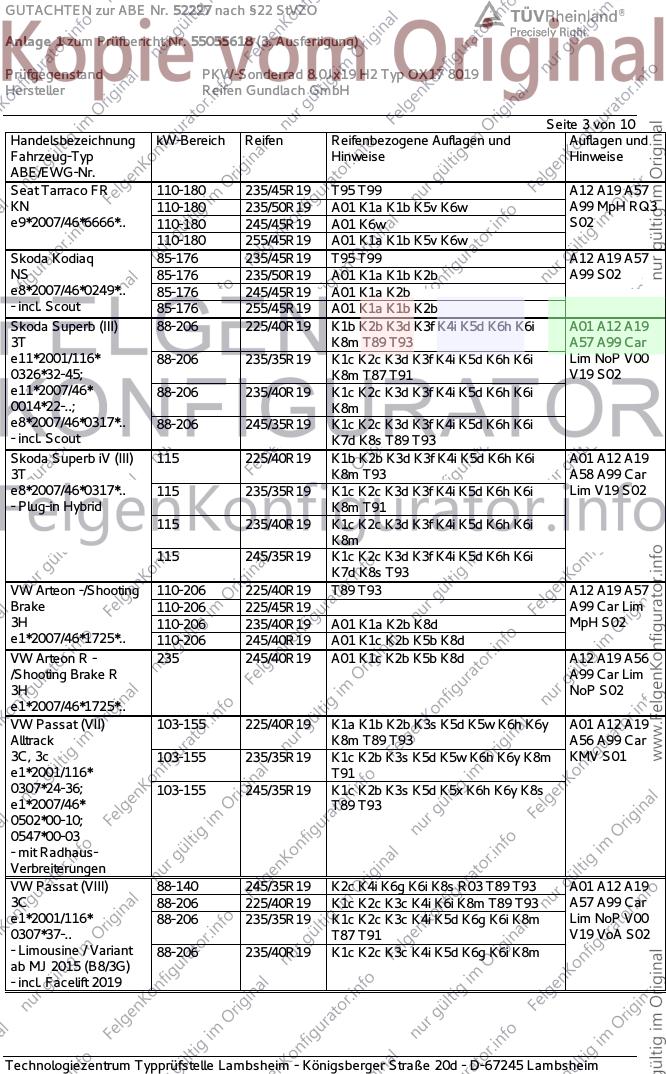

GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55055618 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Tarraco FR 110-180 235/45R19 T95 T99 A12 A19 A57
KN 110-180 235/50R19 A01 K1a K1b K5v K6w A99 MpH RQ3
e9*2007/46*6666*.. 110-180 245/45R19 A01 K6w S02
110-180 255/45R19 A01 K1a K1b K5v K6w
Skoda Kodiaq 85-176 235/45R19 T95 T99 A12 A19 A57
NS 85-176 235/50R19 A01 K1a K1b K2b A99 S02
e8*2007/46*0249*.. 85-176 245/45R19 A01 K1a K2b
- incl. Scout 85-176 255/45R19 A01 K1a K1b K2b
Skoda Superb (III) 88-206 225/40R19 K1b K2b K3d K3f K4i K5d K6h K6i A01 A12 A19
3T K8m T89 T93 A57 A99 Car
e11*2001/116* 88-206 235/35R19 K1c K2c K3d K3f K4i K5d K6h K6i Lim NoP V00
0326*32-45; K8m T87 T91 V19 S02
e11*2007/46* 88-206 235/40R19 K1c K2c K3d K3f K4i K5d K6h K6i
0014*22-..; K8m
e8*2007/46*0317*.. 88-206 245/35R19 K1c K2c K3d K3f K4i K5d K6h K6i
- incl. Scout K7d K8s T89 T93
Skoda Superb iV (III) 115 225/40R19 K1b K2b K3d K3f K4i K5d K6h K6i A01 A12 A19
3T K8m T93 A58 A99 Car
e8*2007/46*0317*.. 115 235/35R19 K1c K2c K3d K3f K4i K5d K6h K6i Lim V19 S02
- Plug-in Hybrid K8m T91
115 235/40R19 K1c K2c K3d K3f K4i K5d K6h K6i
K8m
115 245/35R19 K1c K2c K3d K3f K4i K5d K6h K6i
K7d K8s T93
VW Arteon -/Shooting 110-206 225/40R19 T89 T93 A12 A19 A57
Brake 110-206 225/45R19 A99 Car Lim
3H 110-206 235/40R19 A01 K1a K2b K8d MpH S02
e1*2007/46*1725*.. 110-206 245/40R19 A01 K1c K2b K5b K8d
VW Arteon R - 235 245/40R19 A01 K1c K2b K5b K8d A12 A19 A56
/Shooting Brake R A99 Car Lim
3H NoP S02
e1*2007/46*1725*..
VW Passat (VII) 103-155 225/40R19 K1a K1b K2b K3s K5d K5w K6h K6y A01 A12 A19
Alltrack K8m T89 T93 A56 A99 Car
3C, 3c 103-155 235/35R19 K1c K2b K3s K5d K5w K6h K6y K8m KMV S01
e1*2001/116* T91
0307*24-36; 103-155 245/35R19 K1c K2b K3s K5d K5x K6h K6y K8s
e1*2007/46* T89 T93
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat (VIII) 88-140 245/35R19 K2c K4i K6g K6i K8s R03 T89 T93 A01 A12 A19
3C 88-206 225/40R19 K1c K2c K3c K4i K6i K8m T89 T93 A57 A99 Car
e1*2001/116* 88-206 235/35R19 K1c K2c K3c K4i K5d K6g K6i K8m Lim NoP V00
0307*37-.. T87 T91 V19 VoA S02
- Limousine / Variant 88-206 235/40R19 K1c K2c K3c K4i K5d K6g K6i K8m
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55055618 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

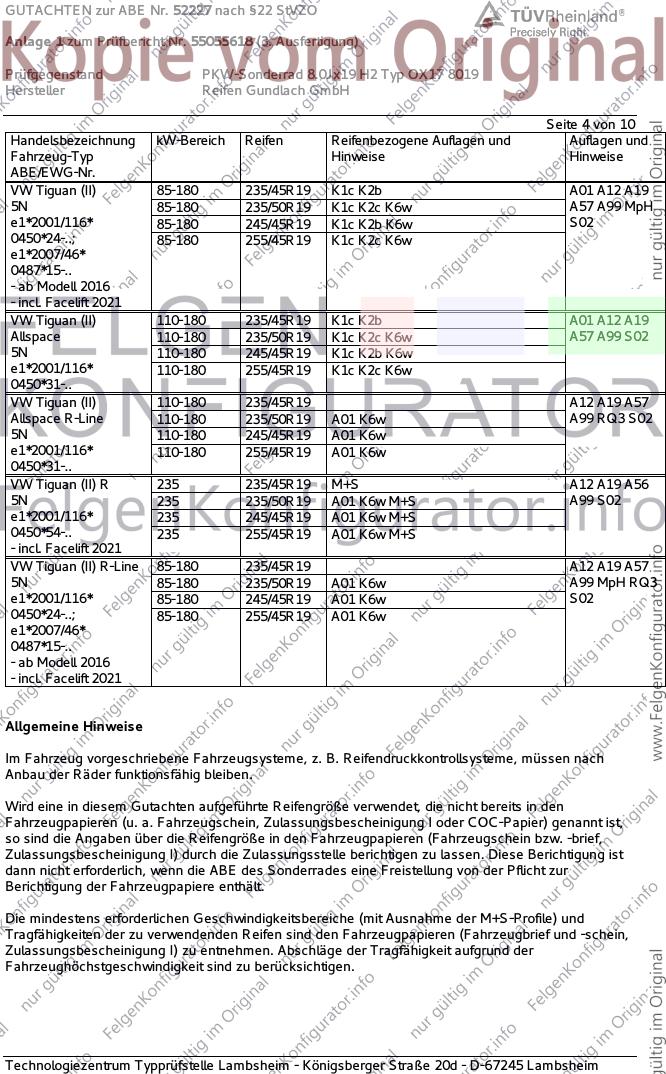

VW Tiguan (II) 85-180 235/45R19 K1c K2b A01 A12 A19
5N 85-180 235/50R19 K1c K2c K6w A57 A99 MpH
e1*2001/116* 85-180 245/45R19 K1c K2b K6w S02
0450*24-..; 85-180 255/45R19 K1c K2c K6w
e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) 110-180 235/45R19 K1c K2b A01 A12 A19
Allspace 110-180 235/50R19 K1c K2c K6w A57 A99 S02
5N 110-180 245/45R19 K1c K2b K6w
e1*2001/116* 110-180 255/45R19 K1c K2c K6w
0450*31-..
VW Tiguan (II) 110-180 235/45R19 A12 A19 A57
Allspace R-Line 110-180 235/50R19 A01 K6w A99 RQ3 S02
5N 110-180 245/45R19 A01 K6w
e1*2001/116* 110-180 255/45R19 A01 K6w
0450*31-..
VW Tiguan (II) R 235 235/45R19 M+S A12 A19 A56
5N 235 235/50R19 A01 K6w M+S A99 S02
e1*2001/116* 235 245/45R19 A01 K6w M+S
0450*54-.. 235 255/45R19 A01 K6w M+S
- incl. Facelift 2021
VW Tiguan (II) R-Line 85-180 235/45R19 A12 A19 A57
5N 85-180 235/50R19 A01 K6w A99 MpH RQ3
e1*2001/116* 85-180 245/45R19 A01 K6w S02
0450*24-..; 85-180 255/45R19 A01 K6w
e1*2007/46*
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55055618 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 5 von 10

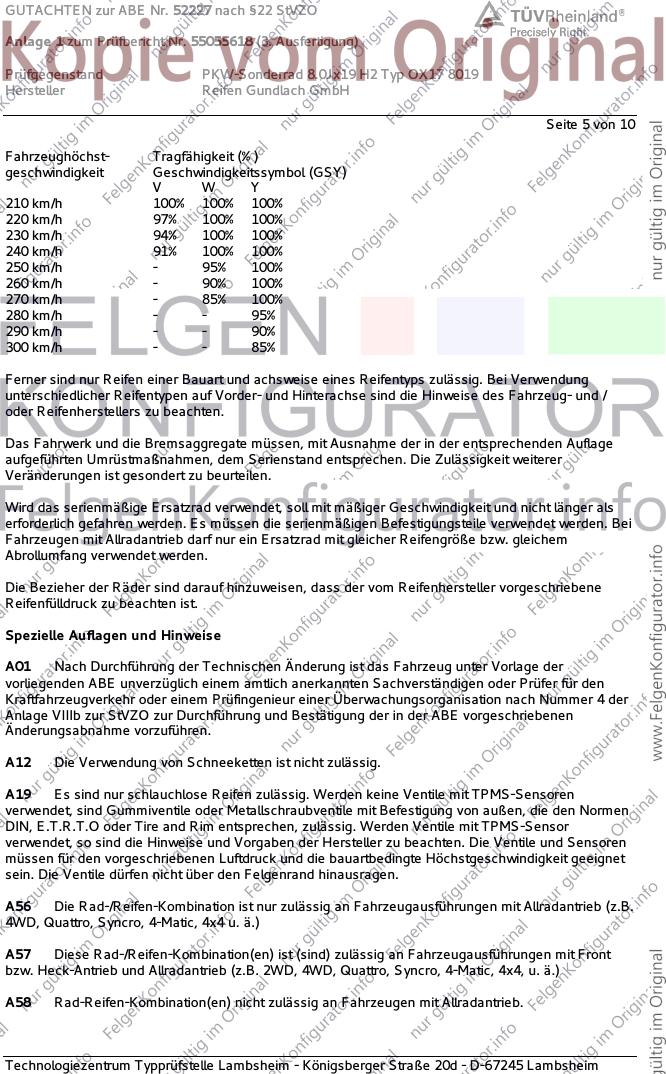

Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

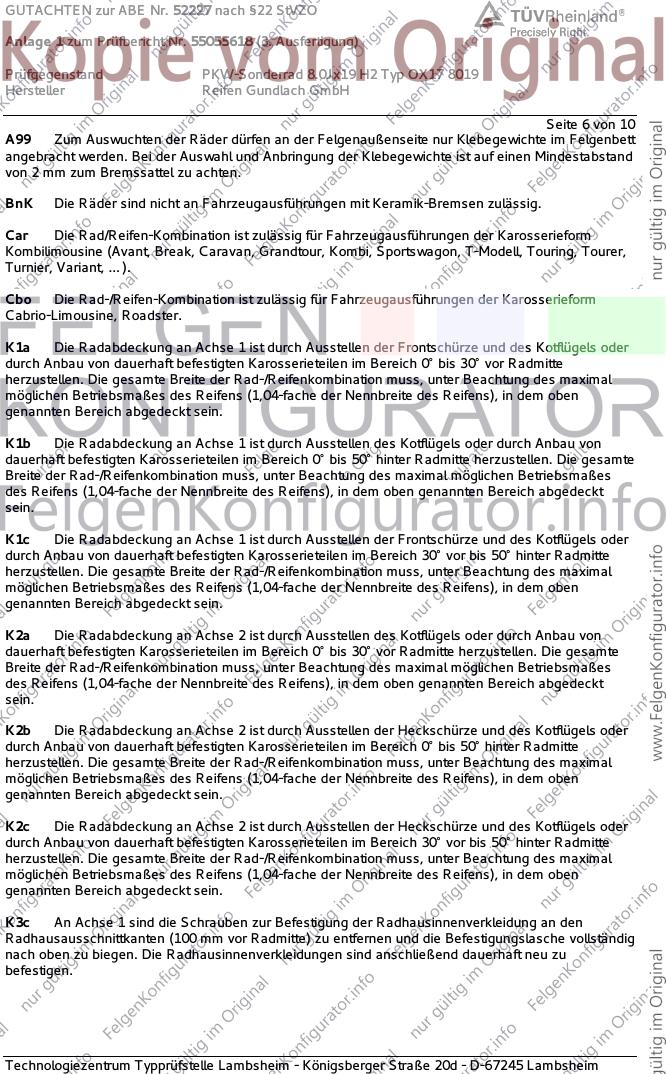

GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55055618 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 6 von 10
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

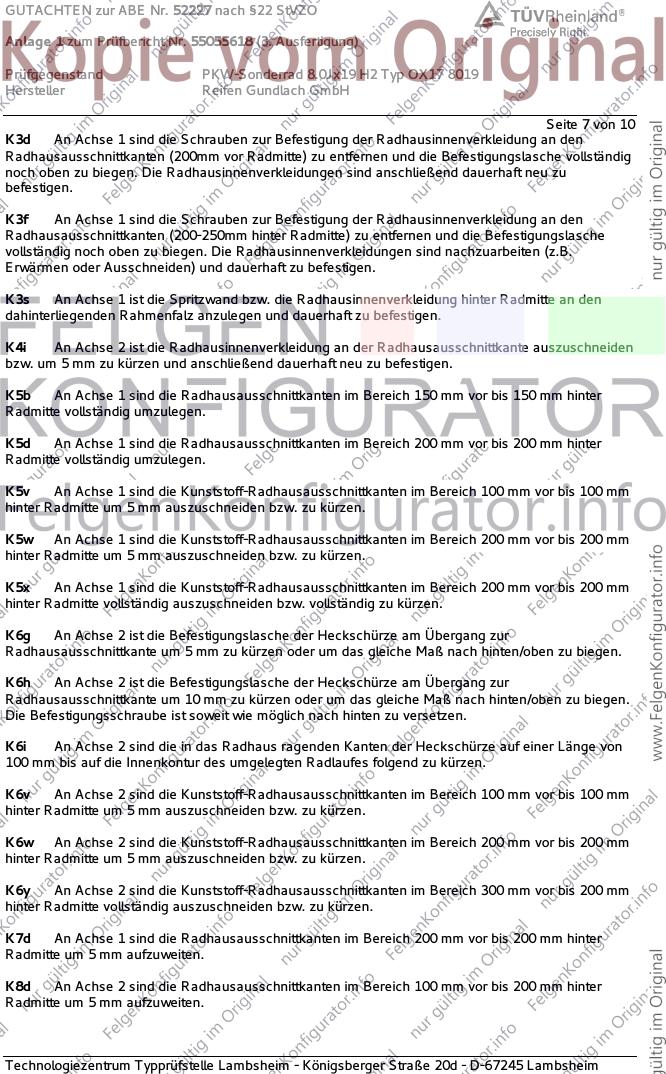

GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55055618 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 7 von 10
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B.
Erwärmen oder Ausschneiden) und dauerhaft zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

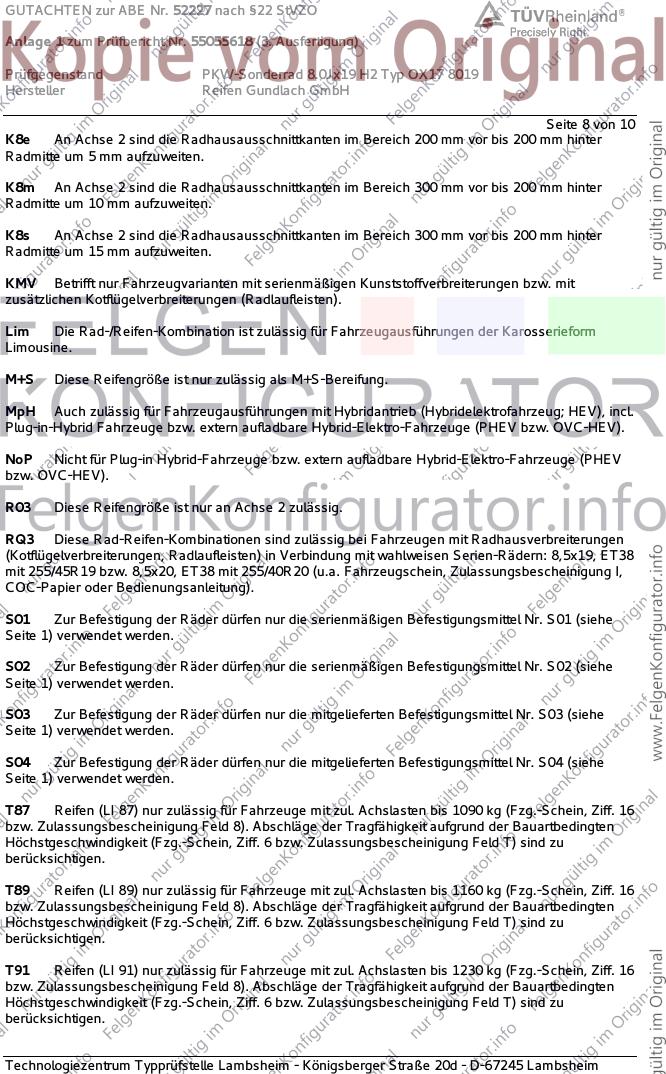

GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55055618 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 8 von 10
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

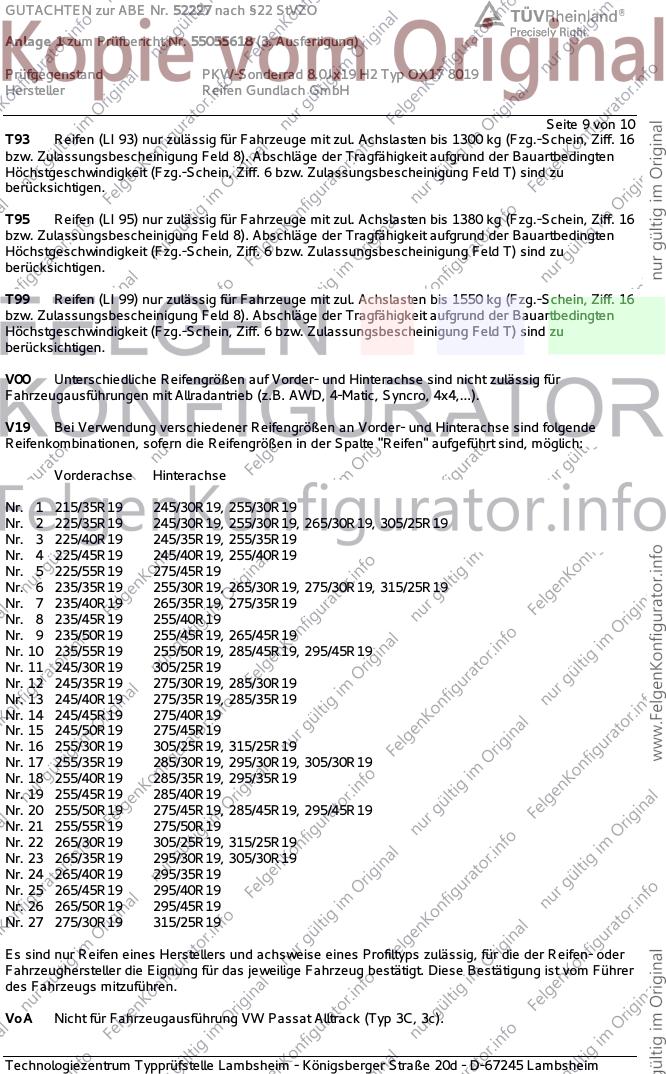

GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55055618 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 9 von 10
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

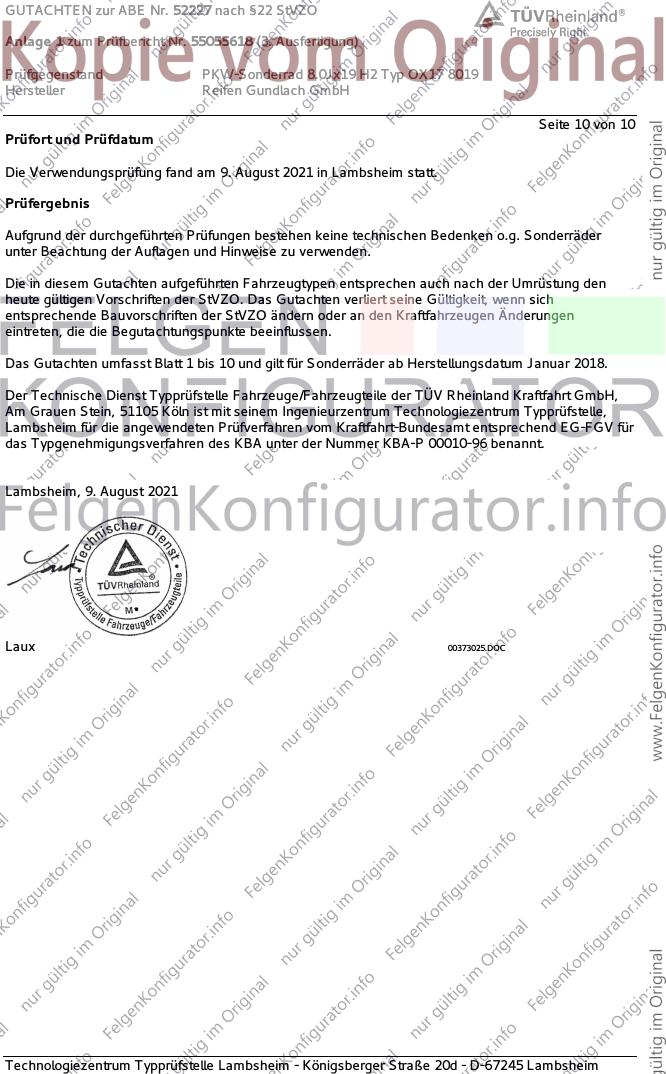

GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55055618 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. August 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. August 2021
Laux 00373025.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
