GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 17
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS3
Typ AS3-8519
Radgröße 8,5J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W3 AS3-8519 W3 / Ø72,5 / Ø57,1 5/112/57,1 30 750 2150
Kennzeichnungen
KBA-Nummer 51226
Herstellerzeichen TEC
Radtyp und Ausführung AS3-8519 (s.o.)
Radgröße 8,5J x 19 H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal GERMANY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 140 28
S03 Schraube M14x1,5 Kegel 60° 140 32
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 74-162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A16
8E 74-188 235/35R19 K1c K2b K43 K44 K46 T87 T91 A18 Car Lim
e1*98/14*0151*.., 74-188 255/30R19 K2c K44 K46 R03 R70 T87 T91 V19 S01
e1*2001/116*0151*..
Audi A4 162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A16
QB6 162 235/35R19 K1c K2b K43 K44 K46 T88 T91 A18 Car Cbo
e1*2001/116*0243*.. 162 255/30R19 K2c K44 K46 R03 R70 T91 Lim V19 S01
Audi A4 Cabriolet 96-162 225/35R19 K1c K2b K44 K46 T88 A01 A12 A16
8H 96-188 235/35R19 K1c K2b K43 K44 K46 T91 A18 Cbo V19
e1*98/14*0177*.., 96-188 255/30R19 K2c K44 K46 R03 R70 T91 S01
e1*2001/116*0177*..
Audi A4 S4 253 235/35R19 Car K43 K44 K46 Lim T91 A01 A12 A16
8E,8H,QB6 253 235/35R19 Cbo K43 K44 K46 T91 Y16 A18 K1c K2c
e1*98/14,2001/116* S01
0151,0177,0243*..
Audi A6 81-142 225/35R19 K2b K41 K45 K46 T88 A01 A12 A16
4B 81-184 235/35R19 G40 K2b K41 K45 K46 T87 T91 A18 Au9 Car
e1*96/27, 98/14, 81-184 245/35R19 G01 K2c K41 K44 K45 K46 T89 T93 K1c Lim R21
2001/116*0051*.. 81-184 255/30R19 K2c K41 K44 K45 K46 T91 V19 X27 S01
Audi A6 -/Avant 89-257 245/35R19 K1c K2b K44 K46 K56 T93 A01 A12 A16
4F, 4F1 89-257 255/35R19 K1c K2b K41 K44 K46 K56 T92 T96 A18 Car Lim
e1*2001/116*0254*.., NBF X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/45R19 K42 T96 A01 A12 A16
4F, 4F1 120-257 235/40R19 K1a K2b K41 K42 K44 T96 A18 K46 X28
e1*2001/116*0254*..; 120-257 245/40R19 K1a K1b K2b K41 K42 K44 T94 S01
e13*2007/46*1080*.. 120-257 255/35R19 K1c K2b K41 K42 K43 K44 T96
120-257 255/40R19 K1c K2b K41 K42 K43 K44
Audi A6 S6 320 255/35R19 K1c K2b K41 K44 K46 K56 T92 T96 A01 A12 A16
4F, 4F1 A18 Car Lim
e1*2001/116*0254*..; X27 S01
e13*2007/46*1080*..
Audi A6, S6 191-250 245/35R19 G01 K1a K41 K44 K46 R70 T93 A01 A12 A16
4B A18 X27 S01
e1*96/27, 98/14,
2001/116*0051*..
Audi A8 154-257 235/45R19 K1a K2b R37 T95 T99 A01 A12 A16
4E 154-257 245/40R19 K1c K2b R37 T94 T98 A18 BnK Lim
e1*2001/116*0198*.., 154-257 245/45R19 G01 K1c K2b K41 R37 NBF S01
e1*2001/116*0246*.. 154-331 235/45R19 K1a K2b M+S T95 T99
154-331 245/40R19 K1c K2b M+S T94 T98
154-331 255/40R19 K1c K2b T00 T96
Audi Q3 (I) 88-162 225/40R19 A12 A16 A18
8U, 8U1 88-162 225/45R19 A57 V00 V19
e1*2007/46*0591*..; 88-162 235/40R19 A01 K1a K2b S03
e13*2007/46*1163*.. 88-162 235/45R19 A01 K1a K2b
88-162 245/40R19 A01 K1a K2b
88-162 255/35R19 A01 K1a K2b K6v
88-162 255/40R19 A01 K1a K2b K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi Q3 (I) 88-162 225/40R19 A12 A16 A18
8U, 8U1 88-162 225/45R19 A57 KMV V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S03
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen 88-162 255/35R19 A01 K6v
88-162 255/40R19 A01 K6v
Audi Q3, -/Sportback 110-169 235/45R19 K1c K2b A01 A12 A16
(II) 110-169 235/50R19 K1c K2b A18 A57 S03
F3 110-169 245/45R19 K1c K2b
e1*2007/46*1900*.. 110-169 255/45R19 K1c K2b
Audi Q3, -/Sportback 110-169 235/45R19 A12 A16 A18
(II) 110-169 235/50R19 A01 K1c K2b A57 RQ3 S03
F3 110-169 245/45R19
e1*2007/46*1900*.. 110-169 255/45R19 A01 K1c K2b
- mit Radhaus- 110-169 265/45R19 A01 K1c K2b K6w
Verbreiterungen
Audi RS Q3 (I) 228-270 225/45R19 A33 M+S A16 A18 A56
8U 228-270 235/40R19 A90 M+S KMV S03
e1*2007/46* 228-270 235/45R19 A12
0590*01-.. 228-270 245/40R19 A12
228-270 255/40R19 A01 A12 K6v
Audi RS Q3 - 294 235/45R19 M+S A12 A16 A18
/Sportback (II) 294 235/50R19 A01 K1c K2b M+S A56 BnK S03
F3 294 245/45R19 M+S
e1*2007/46*2038*.. 294 255/45R19 A01 K1c K2b M+S
294 265/45R19 A01 K1c K2b K6w M+S
Audi RS3 Limousine 294 235/35R19 K1c K2c K3a K6h K6i K8m T91 A01 A12 A16
8V A18 A56 BnK
e1*2007/46*0608*03-.. Lim S01
Audi RS4 309 235/40R19 M+S A12 A16 A18
QB6 309 255/35R19 R35 BnK Car Cbo
e1*2001/116*0243*.. Lim S01
Audi RS6 331,353 255/35R19 K41 R09 R35 Som A01 A12 A16
4B A18 Car Lim
e1*98/14*0190*.., S01
e1*2001/116*0190*..
Seat Alhambra 85-162 225/40R19 K2b T93 A01 A12 A16
7N 85-162 245/35R19 K1a K2c T93 A18 A57 S02
e1*2007/46*0402*..;
e1*2007/46*0435*..
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Ateca 85, 110 225/40R19 K1c K2b A01 A12 A16
5FP 85, 110 225/45R19 G01 K1c K2b A18 A58 F23
e9*2007/46*6394*.. 85, 110 235/40R19 K1c K2b K6v K8c KMV NoP
- incl. ab Modell 2021 85, 110 245/35R19 K1c K2b K6v K8c V19
- Frontantrieb 85, 110 245/40R19 K1c K2b K6v K8c S02
- mit Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 225/40R19 K1c K2b A01 A12 A16
5FP 110, 140 225/45R19 K1c K2b A18 A56 F24
e9*2007/46*6394*.. 110, 140 235/40R19 K1c K2b K6v K8c KMV NoP
- incl. ab Modell 2021 110, 140 245/40R19 K1c K2b K6v K8c S02
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 225/40R19 K1c K2b A01 A12 A16
5FP 221 225/45R19 K1c K2b A18 A56 F24
e9*2007/46*6394*11-.. 221 235/40R19 K1c K2b K6v K8d S02
221 245/40R19 K1c K2b K5a K6v K8d
Seat Cupra Formentor 180,228 225/45R19 K1a K1b M+S A01 A12 A16
KM 180,228 235/40R19 K1c K6w M+S A18 A57 KMV
e9*2007/46*4008*.. 180,228 245/40R19 K1c K2b K6w NoP S02
180,228 255/40R19 K1c K2c K3s K5v K6y K8e
Seat Cupra Formentor 110,140 225/45R19 K1a K1b M+S A01 A12 A16
KM 110,140 235/40R19 K1c K6w M+S A18 A57 KMV
e9*2007/46*4008*.. 110,140 245/40R19 K1c K2b K6w NoP S02
110,140 255/40R19 K1c K2c K3s K5v K6y K8e
Seat Cupra Formentor 110 225/45R19 K1a K1b M+S A01 A12 A16
e-Hybrid 110 235/40R19 K1c K6w M+S A18 A58 KMV
KM 110 245/40R19 K1c K2b K6w S02
e9*2007/46*4008*.. 110 255/40R19 K1c K2c K3s K5v K6y K8e
- Plug-in Hybrid
Seat Exeo / Exeo ST 75-155 225/35R19 K3b K6g K8b T88 A01 A12 A16
3R, 3RN 75-155 235/35R19 K3b K6g K8b T87 T91 A18 A58 Car
e9*2001/116*0072*.., 75-155 245/30R19 K3b K5d K6h K8l T89 K1c K2b Lim
e9*2007/46*0011*.. S01
Seat Tarraco 110-180 235/45R19 K1c T95 T99 A01 A12 A16
KN 110-180 235/50R19 K1c K2b K6w A18 A57 NoP
e9*2007/46*6666*.. 110-180 245/45R19 K1c K2b K6w T02 T98 S02
- ohne FR-Line 110-180 255/45R19 K1c K2b K6w
110-180 265/45R19 K1c K2a K2b K3i K4i K5w K6y K8h
Skoda Kodiaq 85-176 235/45R19 T95 T99 150 A12 A16 A18
NS 85-176 235/50R19 A01 K1a K1b K2b 147 A57 S02
e8*2007/46*0249*.. 85-176 245/45R19 A01 K1a K2b 150
- incl. Scout 85-176 255/45R19 A01 K1a K1b K2b 148
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Octavia Scout 81-135 225/35R19 K1a K1b T88 A01 A12 A16
(III) 81-135 225/40R19 K1a K1b A18 A56 Car
5E 81-135 235/35R19 K1c K4i K6g K6w K8e K9v F24 S01
e11*2007/46* 81-135 245/35R19 K1c K3c K3s K4i K5b K5v K6g K6w
0243*00-19 K8e K9v
81-135 255/35R19 K1c K2b K3c K3s K4i K5b K5v K6h
K6x K8i K9v
Skoda Octavia Scout 110-140 225/35R19 K1a K1b K2b K4i K6h K6x K8r K9v A01 A12 A16
(III) T88 A18 A56 Car
5E 110-140 225/40R19 K1a K1b K2b K4i K6h K6x K8r K9v F24 S01
e11*2007/46* 110-140 235/35R19 K1c K2c K4i K6h K6x K8r K9v T87
0243*21-26; T91
e8*2007/46*0318*.. 110-140 245/35R19 K1c K2c K3c K3s K4i K5b K5v K6h
ab Facelift 2017 K6x K8r K9v
110-140 255/35R19 K1c K2c K3c K3s K4i K5b K5v K6h
K6x K8r K9v
Skoda Superb (I) 74-142 225/35R19 K1c K2b K44 T88 A01 A12 A16
3U 74-142 235/35R19 G01 K1c K2b K41 K44 K45 K56 A18 A58 K46
e11*98/14*0187*.. 74-142 255/30R19 K2a K2b K44 K56 R03 R70 Lim V19 S01
Skoda Superb (II) 77-147 225/35R19 K1c K27 K2c K41 K44 K46 K56 T88 A01 A12 A16
3T A18 Car Lim
e11*2001/116* S01
0326*15-31;
e11*2007/46*
0014*07-21
Skoda Superb (III) 88-162 255/35R19 K2c K4i K6h K6i K8s R03 A01 A12 A16
3T 88-206 225/40R19 K1b K2b K3f K4i K5d K6g K6i K8e A18 A57 Car
e11*2001/116* T89 T93 Lim NoP V00
0326*32-45; 88-206 235/35R19 K1c K2b K3d K3f K4i K5d K6h K6i V19 S02
e11*2007/46* K8m T87 T91
0014*22-..; 88-206 235/40R19 K1c K2b K3d K3f K4i K5d K6h K6i
e8*2007/46*0317*.. K8m
- incl. Scout 88-206 245/35R19 K1c K2c K3d K3f K4i K5d K6h K6i
K7d K8s T89 T93
Skoda Superb iV (III) 115 225/40R19 K1b K2b K3f K4i K5d K6g K6i K8e A01 A12 A16
3T T93 A18 A58 Car
e8*2007/46*0317*.. 115 235/35R19 K1c K2b K3d K3f K4i K5d K6h K6i Lim V19 S02
- Plug-in Hybrid K8m T91
115 235/40R19 K1c K2b K3d K3f K4i K5d K6h K6i
K8m
115 245/35R19 K1c K2c K3d K3f K4i K5d K6h K6i
K7d K8s T93
115 255/35R19 K2c K4i K6h K6i K8s R03
Skoda Yeti 77-125 225/40R19 K1c K2c T89 T93 A01 A12 A16
5L 77-125 235/35R19 K1c K2c T91 A18 A57 S01
e11*2007/46*0010*..,
e11*2007/46*0034*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Arteon 110-206 225/40R19 T89 T93 A12 A16 A18
3H 110-206 225/45R19 A57 Lim NoP
e1*2007/46*1725*.. 110-206 235/40R19 A01 K1a K2b S02
- ohne Shooting-Brake 110-206 245/40R19 A01 K1c K2b K5b K8d
110-206 255/35R19 A01 K1c K2b K5b K8d
110-206 255/40R19 A01 K1c K2b K5b K8d
VW Cross Touran (I) 75-130 235/35R19 K1c K2b K30 T87 T91 A01 A12 A16
1T, 1t A18 KMV S01
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13; 0506*..
- incl. Facelift 2011
VW Passat (V) 74-142 225/35R19 K1c K44 K45 T84 T88 A01 A12 A16
3BG 74-142 235/35R19 G01 K1c K2b K44 K45 T87 T91 A18 Car K41
e1*98/14*0157*.., 74-142 255/30R19 K2c K44 K56 R03 R70 T87 T91 K46 Lim V19
e1*2001/116*0157*.. S01
VW Passat (V) W8 202 235/35R19 G01 K1c K2b K41 K44 K45 K46 T91 A01 A12 A16
3BS A18 B11 Car
e1*98/14*0173*.., Lim R21 S01
e1*2001/116*0173*..
VW Passat (VII) All- 103-155 225/40R19 K6h K6y K8h T89 T93 A01 A12 A16
track 103-155 235/35R19 K1a K1b K2b K5d K5w K6h K6y K8m A18 A56 Car
3C, 3c T91 KMV S01
e1*2001/116* 103-155 245/35R19 K1c K2b K3s K5d K5w K6h K6y K8m
0307*24-36; T89 T93
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus- Ver-
breiterungen
VW Passat (VIII) 88-140 255/35R19 K2c K4i K6g K6i K8s R03 A01 A12 A16
3C 88-206 225/40R19 K1c K2b K8h T89 T93 A18 A57 Car
e1*2001/116* 88-206 235/35R19 K1c K2c K3c K4i K6i K8m T87 T91 Lim NoP V00
0307*37-.. 88-206 235/40R19 K1c K2c K3c K4i K6i K8m V19 VoA S02
- Limousine / Variant 88-206 245/35R19 K1c K2c K3c K4i K5d K6g K6i K8m
ab MJ 2015 (B8/3G) T89 T93
- incl. Facelift 2019
VW Passat CC / CC 100-220 235/35R19 K1c K2c K32 K41 K42 K44 K45 K46 A01 A12 A16
3CC K56 T87 T91 A18 S01
e1*2001/116*0468*..
- incl. ab Modell 2012
VW Phaeton 165-246 245/40R19 K1c K2b T98 150 A01 A12 A16
3D, 3d 165-331 245/45R19 G03 K1c K2b T02 T98 150 A18 BnK Lim
e1*98/14*0189*..; 165-331 255/40R19 K1c K2b T00 T96 150 S01
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/35R19 K1a K1b K2b T84 T88 A01 A12 A16
13 90-162 235/35R19 K1c K2c K42 A18 A58 Cpe
e1*2001/116*0471*.. 90-162 245/30R19 K1c K2c K42 K44 K56 V19 S01
- incl. Facelift 2015 90-162 255/30R19 K2c K42 K44 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Scirocco R 188-206 225/35R19 K1a K1b K2b T88 A01 A12 A16
13 188-206 235/35R19 K1c K2c K42 A18 A58 Cpe
e1*2001/116*0471*.. 188-206 245/30R19 K1c K2c K42 K44 K56 V19 S01
- incl. Facelift 2015 188-206 255/30R19 K2c K42 K44 K56 R03
VW Sharan 85-162 225/40R19 K2b T93 A01 A12 A16
7N 85-162 245/35R19 K1a K2c T93 A18 A57 S02
e1*2007/46*0401*..;
e1*2007/46*0434*..
- incl. Facelift 2015
VW Tiguan (I) 81-155 225/45R19 K1a K1b K2b A01 A12 A16
5N 81-155 235/45R19 K1c K2b A18 A57 S02
e1*2001/116* 81-155 245/40R19 K1c K2b
0450*11-23; 81-155 255/40R19 K1c K2b K42
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Tiguan (I) 81-155 225/45R19 A12 A16 A18
5N 81-155 235/45R19 A57 KMV S02
e1*2001/116* 81-155 245/40R19 A01 K42
0450*00-23; 81-155 245/40R19 Z19
e1*2007/46* 81-155 255/40R19 A01 K42
0487*00-14 81-155 255/40R19 R09
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/45R19 K1a K1b K2b A01 A12 A16
5N 81-155 235/45R19 K1c K2b A18 A57 S02
e1*2001/116* 81-155 245/40R19 K1c K2a K2b
0450*00-10; 81-155 255/40R19 K1c K2c K42
e1*2007/46*
0487*00-01
VW Tiguan (II) 85-180 235/45R19 K1a K1b K2b A01 A12 A16
5N 85-180 235/50R19 K1c K2a K2b A18 A57 MpH
e1*2001/116* 85-180 245/45R19 K1c K2b S02
0450*24-..; 85-180 255/45R19 K1c K2a K2b K6w
e1*2007/46* 85-180 265/45R19 K1c K2c K6w K8h
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan (II) 110-180 235/45R19 K1a K1b K2b A01 A12 A16
Allspace 110-180 235/50R19 K1c K2a K2b 147 A18 A57 S02
5N 110-180 245/45R19 K1c K2b
e1*2001/116* 110-180 255/45R19 K1c K2a K2b K6w
0450*31-.. 110-180 265/45R19 K1c K2c K6w K8h 147
VW Tiguan (II) 110-180 235/45R19 A12 A16 A18
Allspace R-Line 110-180 235/50R19 147 A57 RQ3 S02
5N 110-180 245/45R19
e1*2001/116* 110-180 255/45R19 A01 K6w
0450*31-.. 110-180 265/45R19 A01 K1a K1b K2b K6w K8h 147
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Tiguan (II) R-Line 85-180 235/45R19 A12 A16 A18
5N 85-180 235/50R19 A57 MpH
e1*2001/116* 85-180 245/45R19 RQ3
0450*24-..; 85-180 255/45R19 A01 K6w S02
e1*2007/46* 85-180 265/45R19 A01 K1a K1b K2b K6w K8h
0487*15-..
- ab Modell 2016
- incl. Facelift 2021
VW Tiguan R (II) 235 235/45R19 M+S A12 A16 A18
5N 235 235/50R19 M+S A56 S02
e1*2001/116* 235 245/45R19 M+S
0450*54-.. 235 255/45R19 A01 K6w M+S
- incl. Facelift 2021 235 265/45R19 A01 K1a K1b K2b K6w K8h M+S
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 17
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 10 von 17
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für Fahrzeug-
ausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit Bremsscheibendurchmesser
321 mm an Achse 1.
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 11 von 17
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit die-
ser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3d An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (200mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3f An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (200-250mm hinter Radmitte) zu entfernen und die Befestigungslasche voll-
ständig noch oben zu biegen. Die Radhausinnenverkleidungen sind nachzuarbeiten (z.B. Erwärmen
oder Ausschneiden) und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 12 von 17
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH

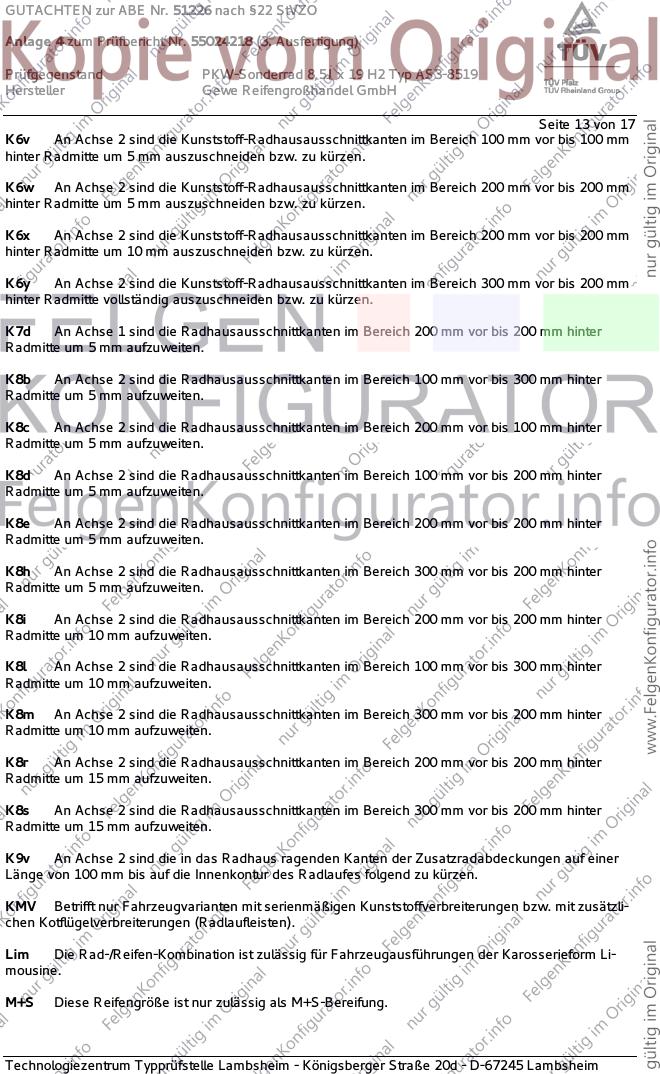

Seite 13 von 17
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8l An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH

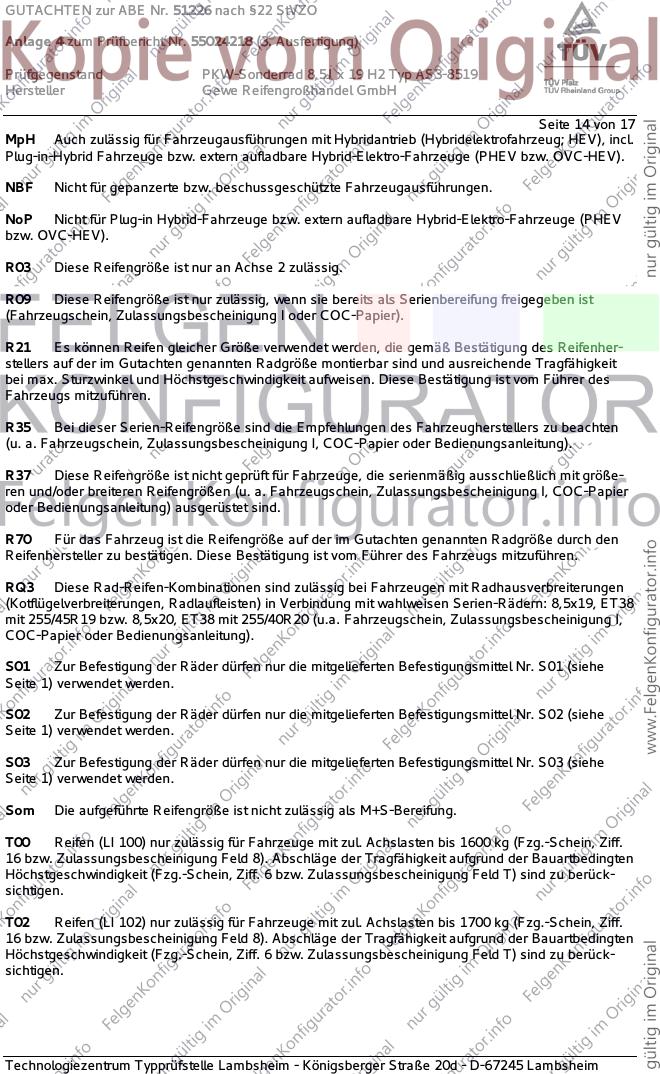

Seite 14 von 17
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RQ3 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: 8,5x19, ET38
mit 255/45R19 bzw. 8,5x20, ET38 mit 255/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I,
COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Som Die aufgeführte Reifengröße ist nicht zulässig als M+S-Bereifung.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH

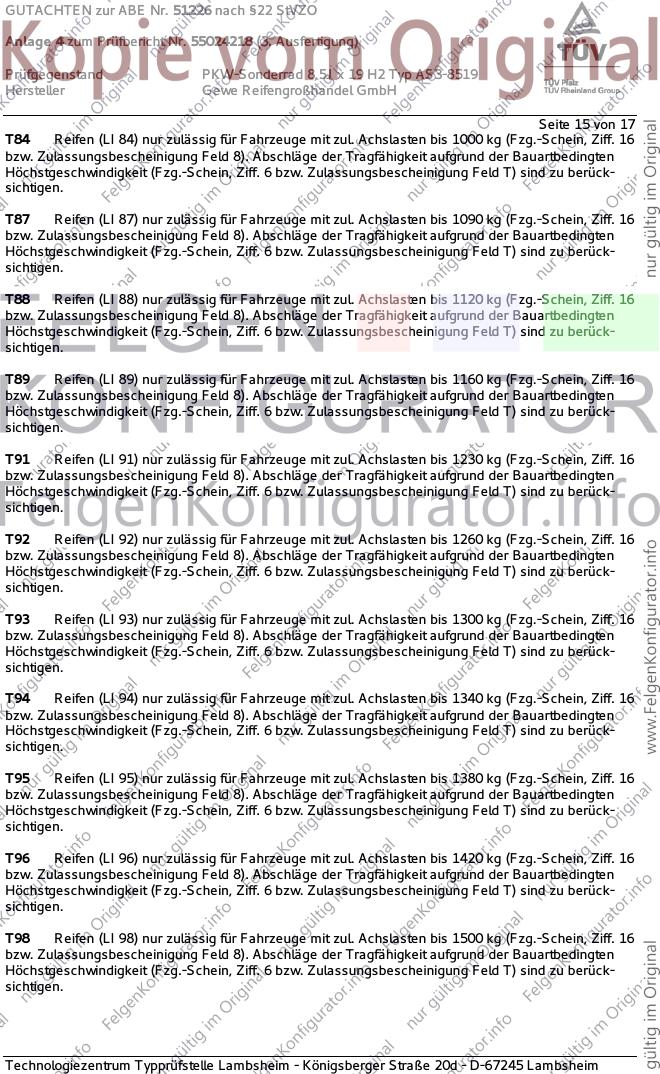

Seite 15 von 17
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH

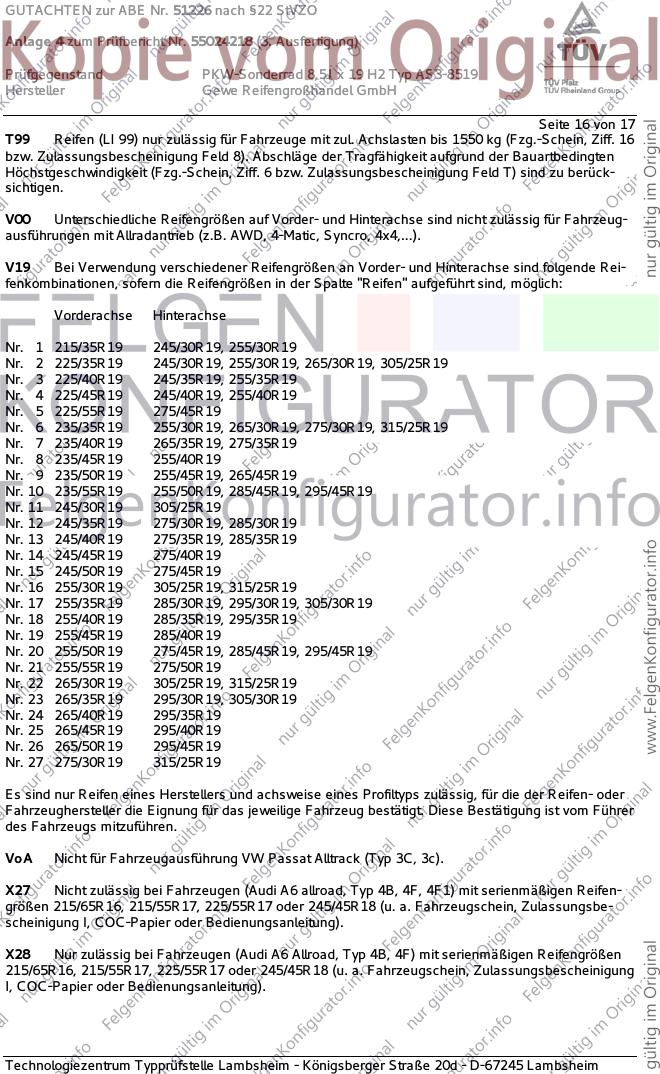

Seite 16 von 17
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH

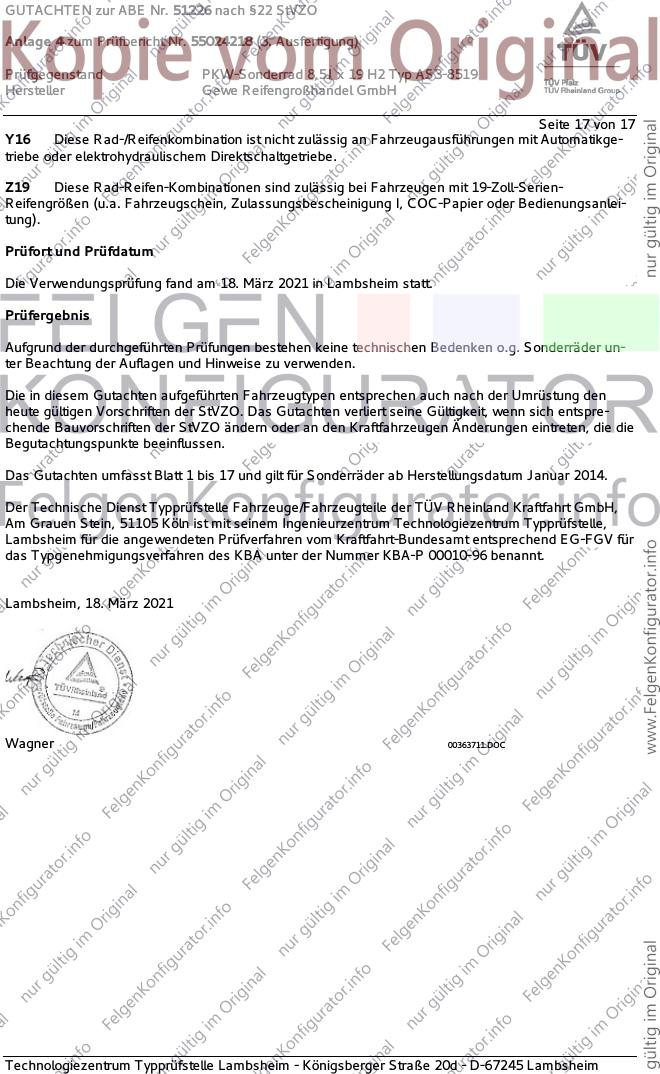

Seite 17 von 17
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikge-
triebe oder elektrohydraulischem Direktschaltgetriebe.
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. März 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Januar 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. März 2021
Wagner 00363711.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
