Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 52691*01
special wheels for passenger cars 8,5 J x 19 H2
Genehmigungsnummer: 52691*01
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
mbDESIGN GmbH & Co.KG
DE-63571 Gelnhausen
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MSP01
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 52691*01
Approval number:

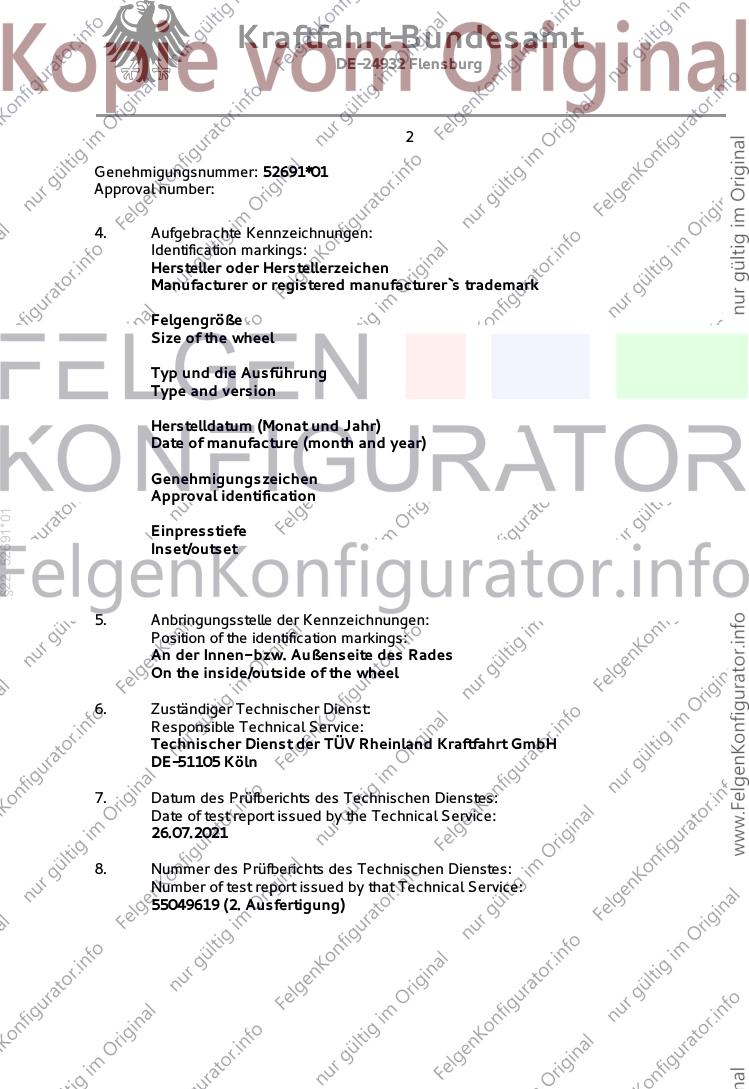

4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 52691*01
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
26.07.2021
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55049619 (2. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 52691*01
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
3-5 1. Ausfertigung
1-2 2. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 52691*01
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 52691*01
Approval number:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
Aktualisierung der Ausführungen
Update of the remarks
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 02.09.2021
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 52691*01
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 52691 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG
Seite 1 von 12
Auftraggeber mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Modell MSP01
Typ MSP01
Radgröße 8,5J x 19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5RZ MSP01 8,5J x 19H2 5RZ / Ø75,0 - 5/112/57,1 50 580 2022
Ø57,1
Kennzeichnungen
KBA-Nummer 52691
Herstellerzeichen mbDESIGN
§22 52691*01
Radtyp und Ausführung MSP01 ... (s.o.)
Radgröße 8,5J x 19H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 28,3
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 140 32
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52691 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/35R19 T85 A12 A14 A18
8V 77-140 225/35R19 T84 T88 A57 Cbo F24
e1*2007/46*0607*.. Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi A3 Cabriolet 75-147 225/35R19 A01 K1a K1b K56 T84 T88 A12 A14 A18
8P A58 Cbo S02
e1*2001/116*0456*..
Audi A3 Sportback 110 215/35R19 NoD T85 A12 A14 A18
GY 110,147 225/35R19 T84 T88 A57 F24 Flh
e1*2007/46*2060*.. NoE NoP S01
Audi A3 Sportback 110 225/35R19 T88 A12 A14 A18
e-tron A58 F24 Flh
8V S02
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3 Sportback 110 225/35R19 T88 A12 A14 A18
TFSIe A58 F24 Flh
§22 52691*01
GY S01
e1*2007/46*2060*..
- Plug-in Hybrid
Audi A3, -/Sportback 184-195 225/35R19 K1a K1b K56 T88 A01 A12 A14
8P, 8PA A18 Flh S02
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 A01 K1a K1b K56 T84 T88 116 A12 A14 A18
8P, 8PA, 8PB 75,85,110 215/35R19 A58 R37 T85 116 Flh S02
e1*2001/116*0217*..;
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/35R19 T85 A12 A14 A18
8V 77-140 225/35R19 T84 T88 A57 F24 Flh
e1*2007/46*0607*.. S02
- incl. Facelift 2016
Audi RS3 Sportback 250 225/35R19 K4h R03 T88 A01 A12 A14
8P 250 235/35R19 R02 T91 A18 A56 AV9
e1*2007/46*0615*.. 250 255/30R19 K1a K1b R02 T91 Flh S02
Audi S3 206-228 225/35R19 T84 T88 A12 A14 A18
8V A56 Cbo F24
e1*2007/46*0607*.. Lim S02
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3 Sportback 228 225/35R19 T88 A12 A14 A18
GY A56 F24 Flh
e1*2007/46*2060*.. NoP S01
Audi S3, -/Sportback 206-228 225/35R19 T88 A12 A14 A18
8V A56 F24 Flh
e1*2007/46*0607*.. S02
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52691 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT (II) 118-155 225/35R19 T84 T88 A12 A14 A18
8J 118-155 225/40R19 A57 Cbo Cpe
e1*2001/116* 118-155 235/35R19 V00 V19 S02
0369*00-16; 118-184 245/35R19
0374*00-01; 118-184 255/30R19 A01 K46 K56
0375*00 118-184 255/35R19 A01 K46 K56
118-200 235/35R19 M+S
118-200 245/35R19 M+S
Audi TT (III) 132-169 225/35R19 R37 T84 T88 A12 A14 A18
8J 132-169 225/40R19 R37 A57 Cbo Cpe
e1*2001/116* 132-169 235/35R19 R37 V00 V19 S02
0369*17-.. 132-169 245/35R19
ab MJ 2015 (8S) 132-169 255/30R19
incl. Facelift 2018 132-169 255/35R19
Seat Altea / Toledo 63-110 215/35R19 K1c T85 116 A01 A12 A14
5P, 5PN 63-155 225/35R19 K1c T84 T88 116 A18 A60 Flh
e9*2001/116*0050*..; KOV SeF Sth
e9*2007/46*0012*.. S02
Seat Leon 63-118 215/35R19 R37 T85 A12 A14 A18
§22 52691*01
1P, 1PN 63-195 225/35R19 A01 K1a K2b T84 T88 A58 Flh S02
e9*2001/116*0052*..; 63-195 235/35R19 A01 G03 K1a K1b K27 K2b
e9*2007/46*0013*..
Seat Leon 63 - 110 215/35R19 T85 A12 A14 A18
5F 63 - 110 225/35R19 T84 A58 Car F23
e9*2007/46*0094*.. Flh KOV S02
Seat Leon 81-140 215/35R19 T85 A12 A14 A18
5F 81-140 225/35R19 T84 T88 A58 Car F24
e9*2007/46*0094*.. Flh KOV S02
Seat Leon Cupra 195-221 225/35R19 T88 A12 A14 A18
5F A57 BW7 Car
e9*2007/46*0094*.. F24 Flh S02
Skoda Octavia (II) 55-147 225/35R19 T88 116 A12 A14 A18
1Z A58 Car Lim
e11*2001/116*0230*..; Npf S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/35R19 A12 A14 A18
5E 63-110 225/35R19 T88 A58 Car F23
e11*2007/46* Lim Npf S02
0243*00-19;
e11*2007/46*
0244*00-13
Skoda Octavia (III) 132-169 215/35R19 T85 116 A12 A14 A18
5E 132-169 225/35R19 T84 T88 116 A58 Car F24
e11*2007/46* Lim Npf S02
0243*00-19;
e11*2007/46*
0244*00-13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52691 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-110 215/35R19 T85 A12 A14 A18
5E 63-110 225/35R19 T84 T88 A58 Car F23
e11*2007/46* 63-110 245/30R19 A01 K2b K8g R03 Lim Npf V19
0243*20-26; S02
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 215/35R19 R37 T85 116 A12 A14 A18
5E 81-180 225/35R19 A01 K6g K8e T84 T88 116 A57 Car F24
e11*2007/46* 81-180 245/30R19 A01 K2a K2b K6h K6i K8m R03 T89 Lim Npf V00
0243*20-26; 116 V19 S02
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia Scout 103-118 225/40R19 T93 116 A12 A14 A18
(II) A56 Car KMV
1Z S02
§22 52691*01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Yeti 77-125 225/40R19 T89 T93 116 A12 A14 A18
5L 77-125 235/35R19 T91 116 A57 S02
e11*2007/46*0010*..,
e11*2007/46*0034*..
VW Beetle, -/Cabrio 77-162 225/40R19 A12 A14 A18
(II) 77-162 235/35R19 A58 Cbo Flh
16 77-162 235/40R19 S02
e1*2007/46*0539*..
VW E-Golf (VII) 85, 100 225/35R19 T88 A12 A14 A18
AU A58 F24 S02
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 225/35R19 T88 A12 A14 A18
AU A58 F23 S02
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW Golf (V) 55-125 215/35R19 K1c R37 T85 A01 A12 A14
1K 55-184 225/35R19 K1c T84 T88 A18 S02
e1*2001/116*
0242*00-24
VW Golf (VI) 59-118 215/35R19 T85 A12 A14 A18
1K 59-173 225/35R19 A01 K1a K2b T84 T88 S02
e1*2001/116
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52691 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG

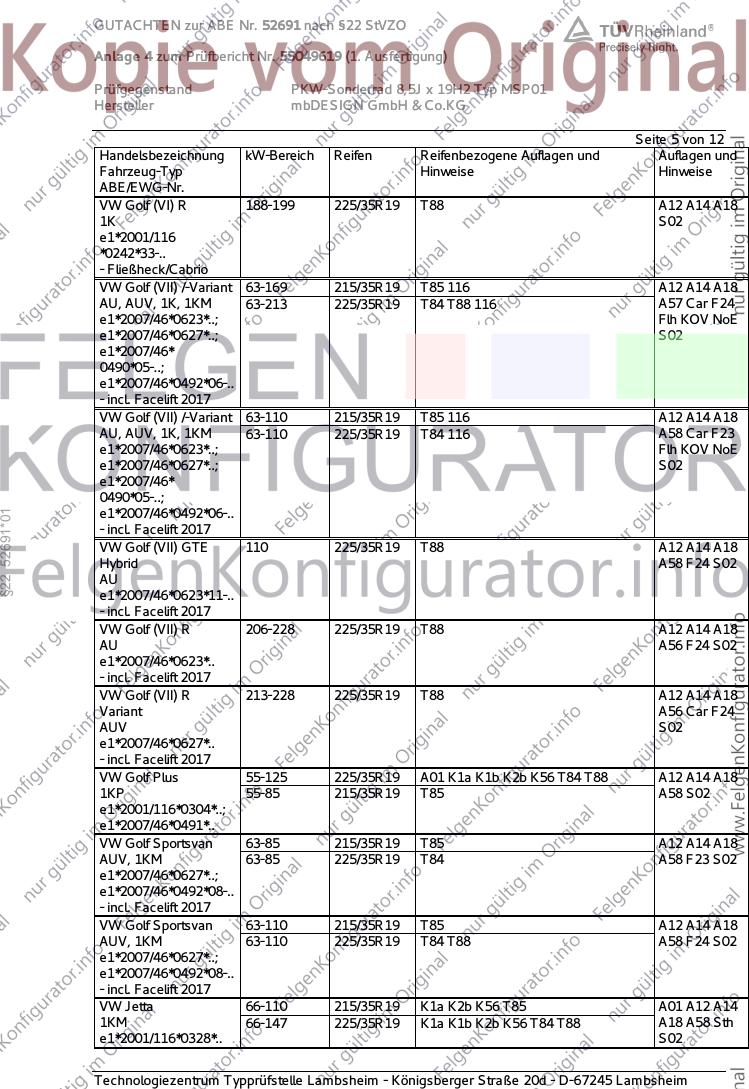

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) R 188-199 225/35R19 T88 A12 A14 A18
1K S02
e1*2001/116
*0242*33-..
- Fließheck/Cabrio
VW Golf (VII) /-Variant 63-169 215/35R19 T85 116 A12 A14 A18
AU, AUV, 1K, 1KM 63-213 225/35R19 T84 T88 116 A57 Car F24
e1*2007/46*0623*..; Flh KOV NoE
e1*2007/46*0627*..; S02
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) /-Variant 63-110 215/35R19 T85 116 A12 A14 A18
AU, AUV, 1K, 1KM 63-110 225/35R19 T84 116 A58 Car F23
e1*2007/46*0623*..; Flh KOV NoE
e1*2007/46*0627*..; S02
e1*2007/46*
0490*05-..;
§22 52691*01
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) GTE 110 225/35R19 T88 A12 A14 A18
Hybrid A58 F24 S02
AU
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VII) R 206-228 225/35R19 T88 A12 A14 A18
AU A56 F24 S02
e1*2007/46*0623*..
- incl. Facelift 2017
VW Golf (VII) R 213-228 225/35R19 T88 A12 A14 A18
Variant A56 Car F24
AUV S02
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf Plus 55-125 225/35R19 A01 K1a K1b K2b K56 T84 T88 A12 A14 A18
1KP 55-85 215/35R19 T85 A58 S02
e1*2001/116*0304*..;
e1*2007/46*0491*..
VW Golf Sportsvan 63-85 215/35R19 T85 A12 A14 A18
AUV, 1KM 63-85 225/35R19 T84 A58 F23 S02
e1*2007/46*0627*..;
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Golf Sportsvan 63-110 215/35R19 T85 A12 A14 A18
AUV, 1KM 63-110 225/35R19 T84 T88 A58 F24 S02
e1*2007/46*0627*..;
e1*2007/46*0492*08-..
- incl. Facelift 2017
VW Jetta 66-110 215/35R19 K1a K2b K56 T85 A01 A12 A14
1KM 66-147 225/35R19 K1a K1b K2b K56 T84 T88 A18 A58 Sth
e1*2001/116*0328*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52691 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG

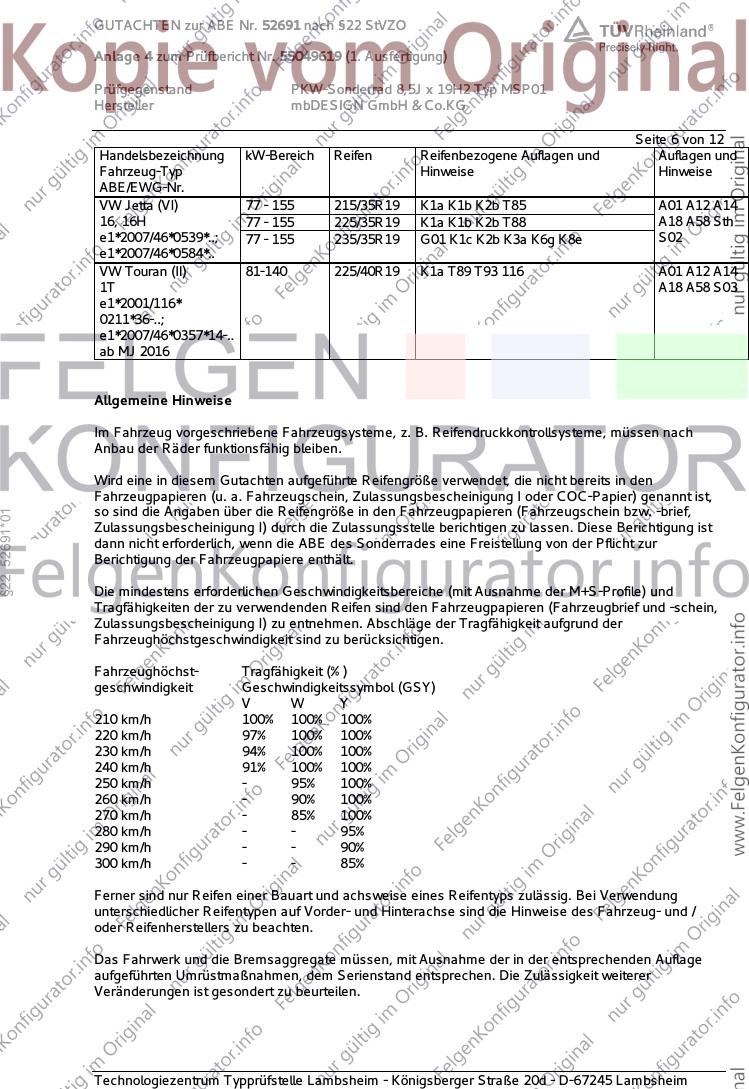

Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta (VI) 77 - 155 215/35R19 K1a K1b K2b T85 A01 A12 A14
16, 16H 77 - 155 225/35R19 K1a K1b K2b T88 A18 A58 Sth
e1*2007/46*0539*..; 77 - 155 235/35R19 G01 K1c K2b K3a K6g K8e S02
e1*2007/46*0584*..
VW Touran (II) 81-140 225/40R19 K1a T89 T93 116 A01 A12 A14
1T A18 A58 S03
e1*2001/116*
0211*36-..;
e1*2007/46*0357*14-..
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
§22 52691*01
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52691 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG
Seite 7 von 12
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
§22 52691*01
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52691 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG

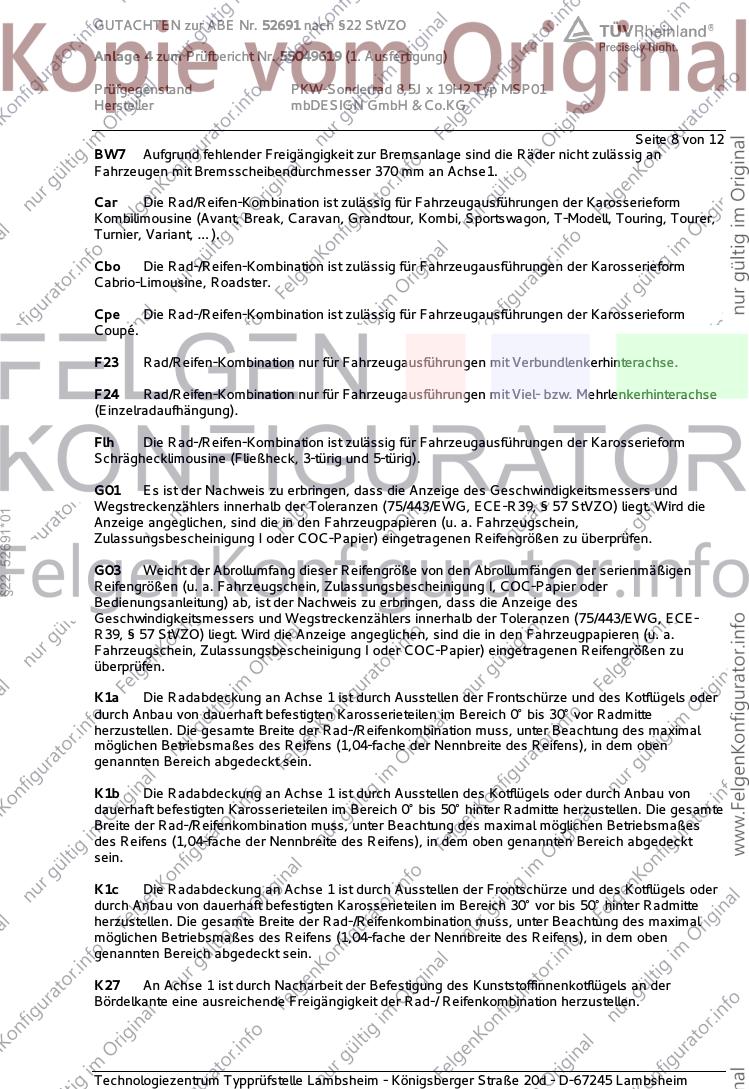

Seite 8 von 12
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
§22 52691*01
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.

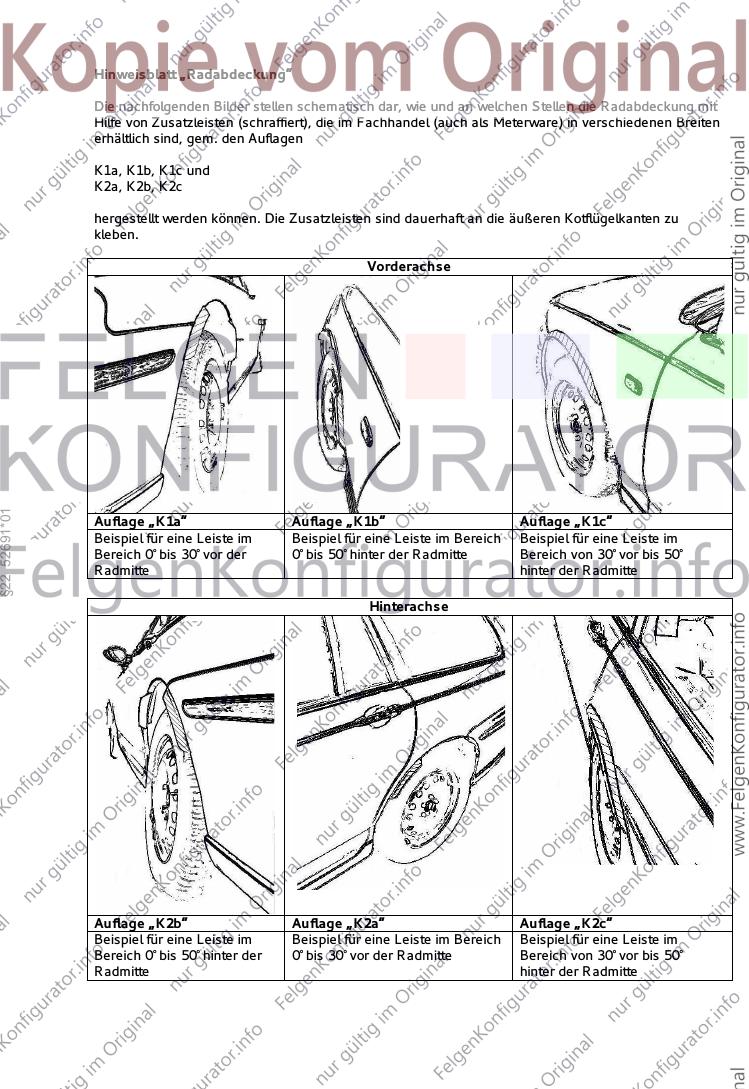

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52691 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG

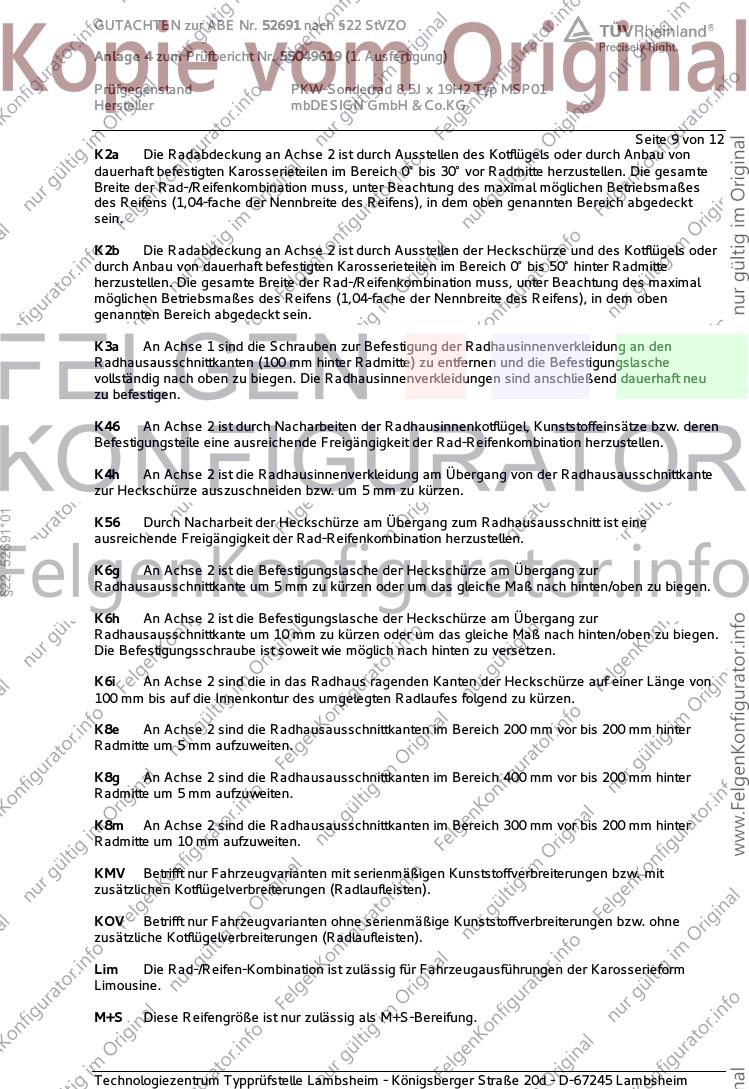

Seite 9 von 12
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
§22 52691*01
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52691 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG

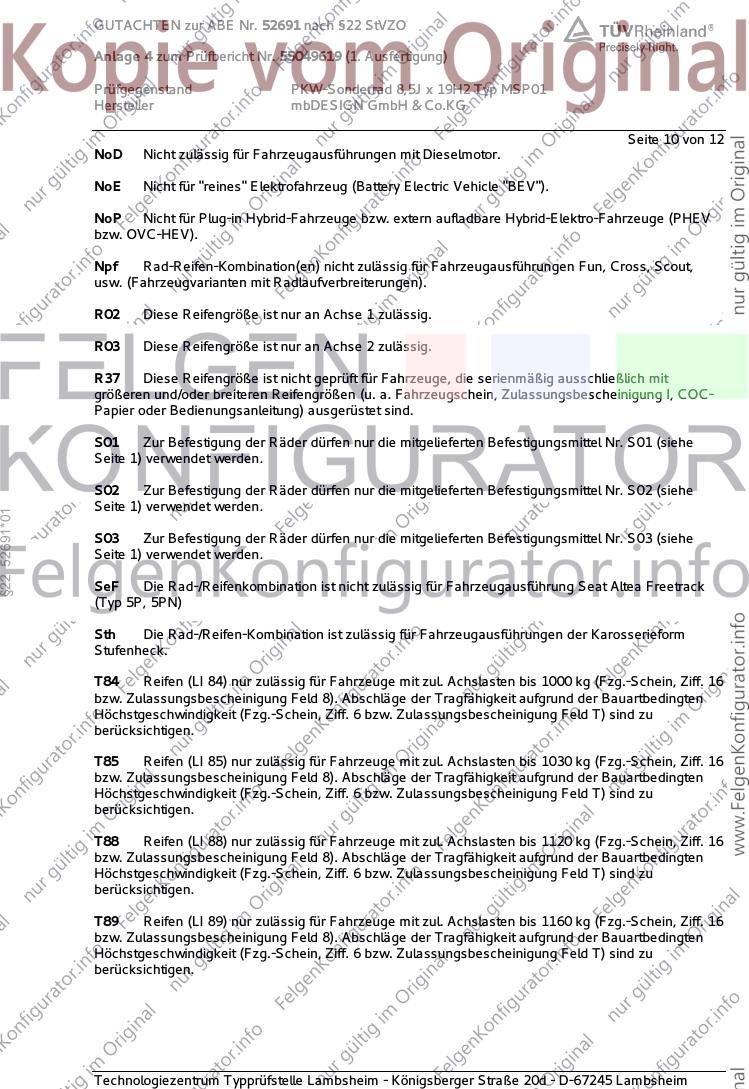

Seite 10 von 12
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
§22 52691*01
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52691 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG

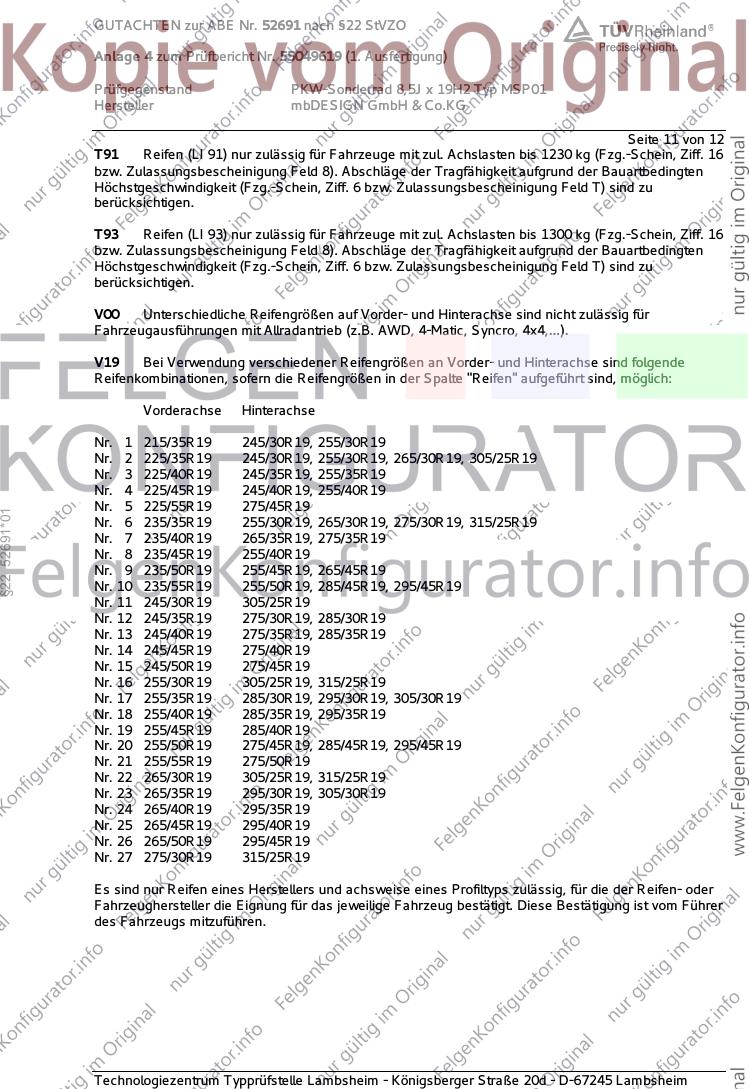

Seite 11 von 12
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
§22 52691*01
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52691 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Juli 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2020.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Juli 2021
§22 52691*01
Schmidt 00372397.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 52691*01
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
