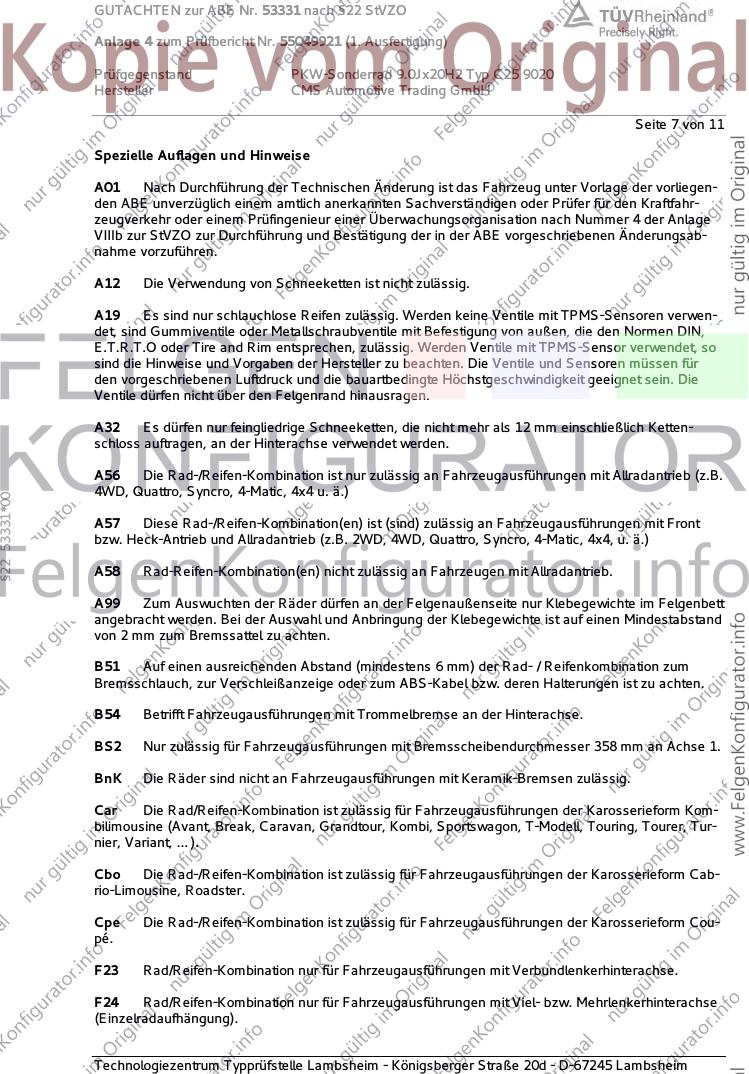

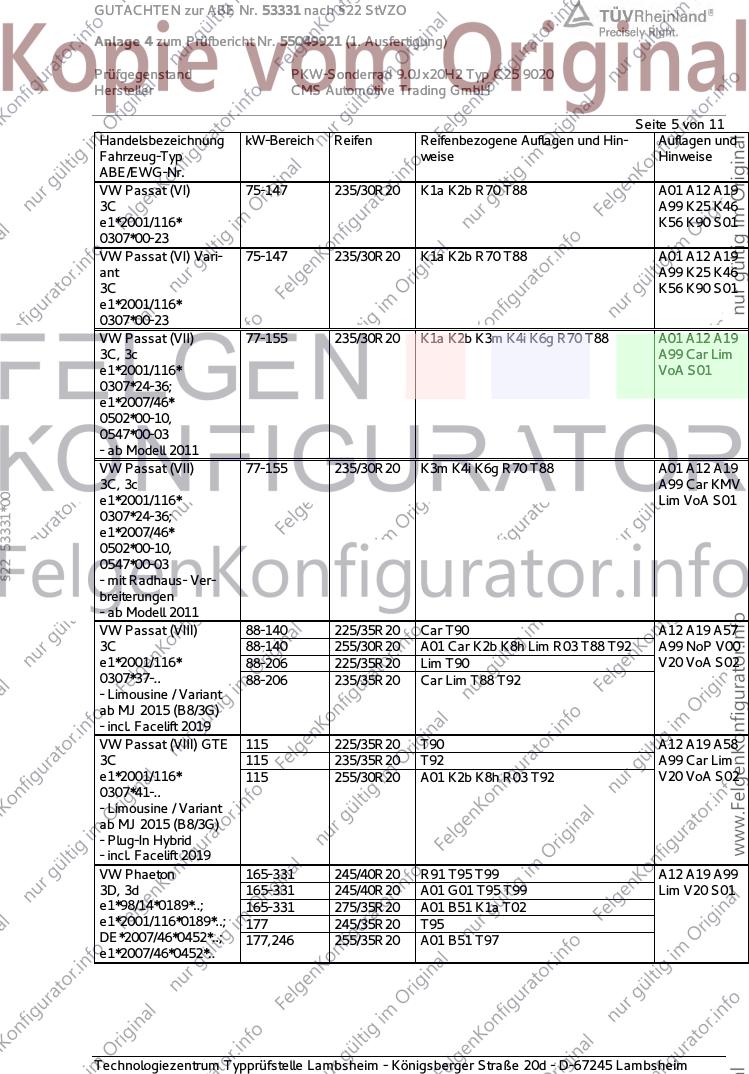

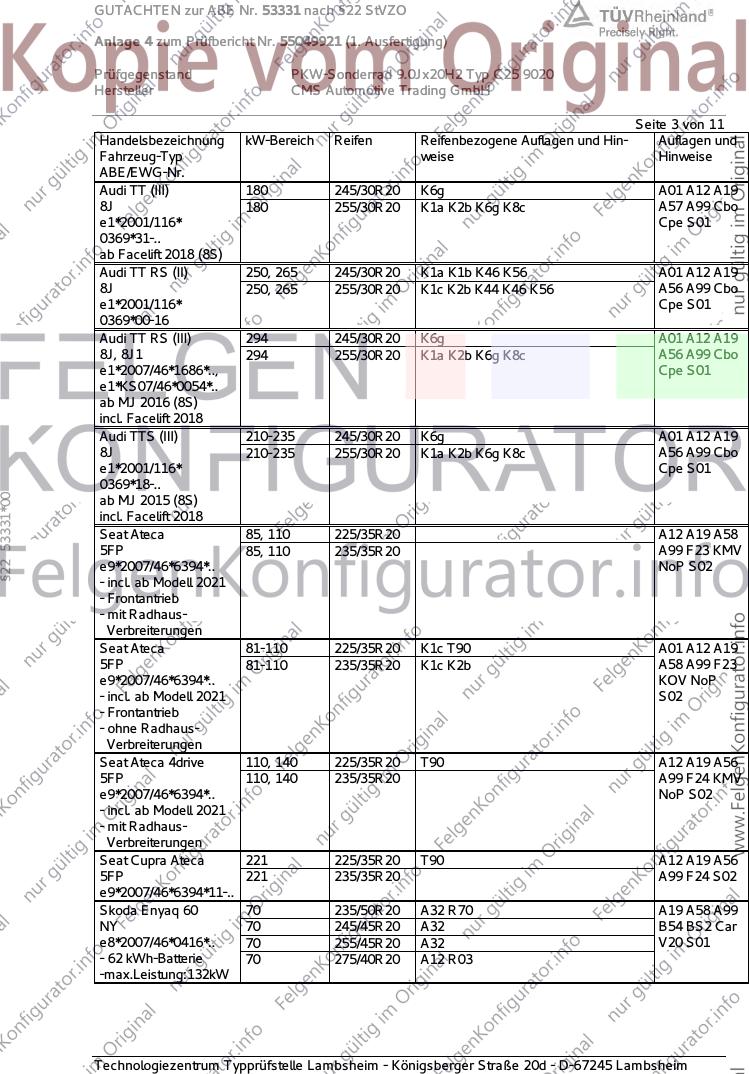

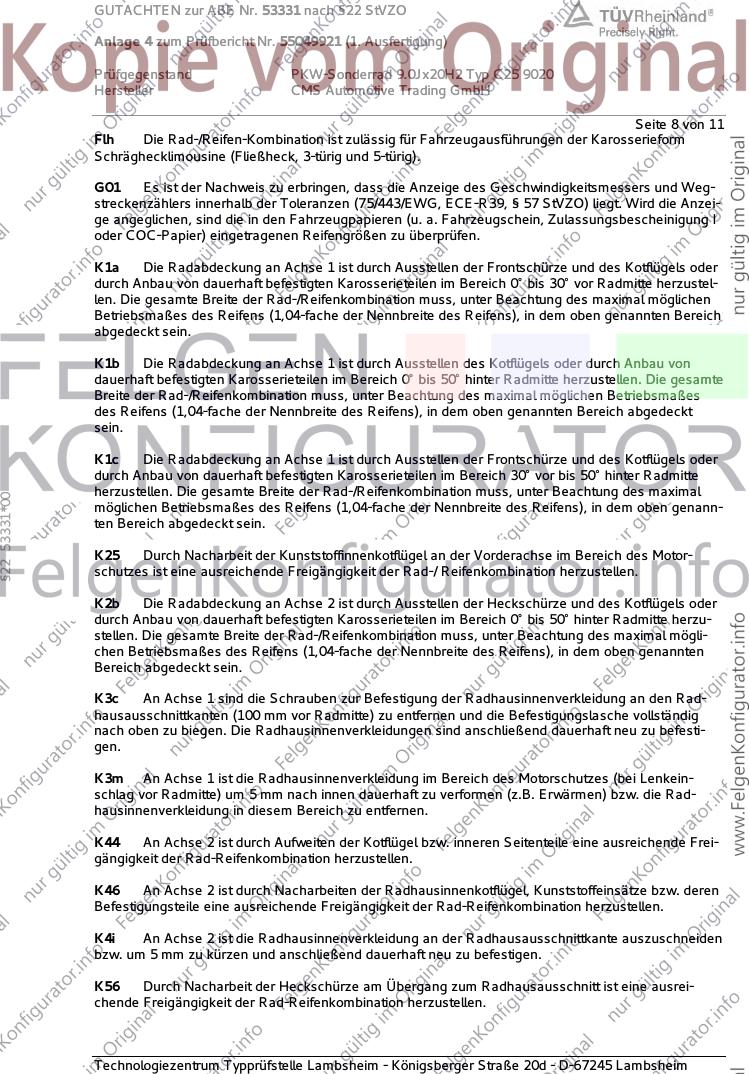

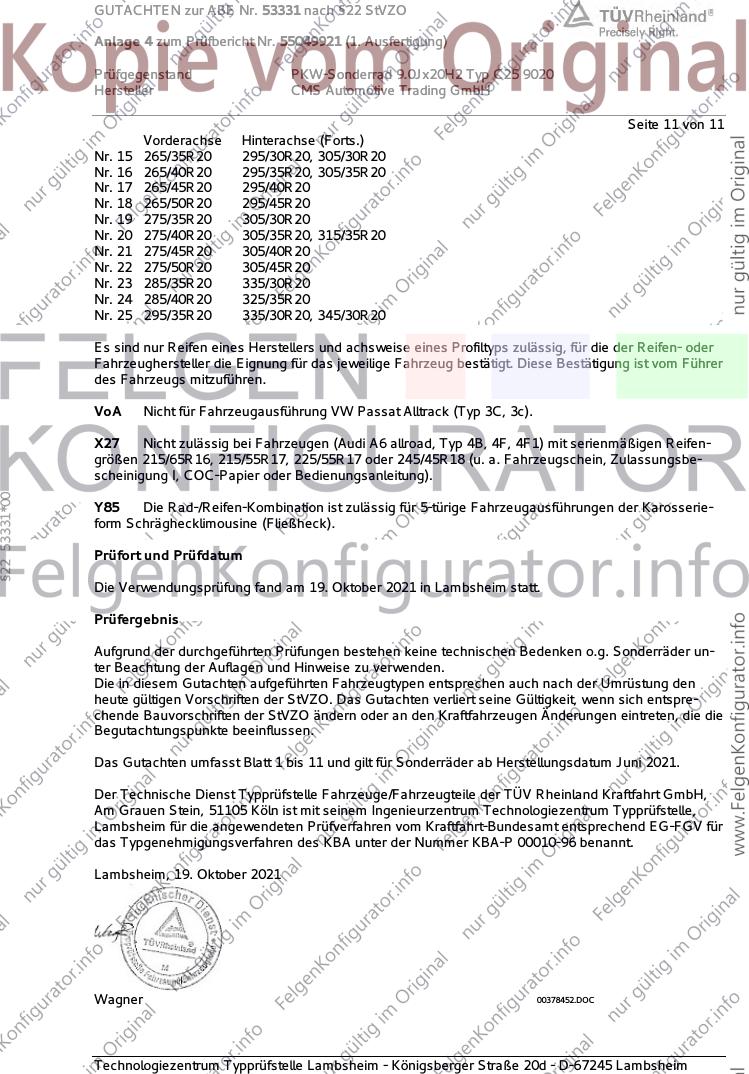

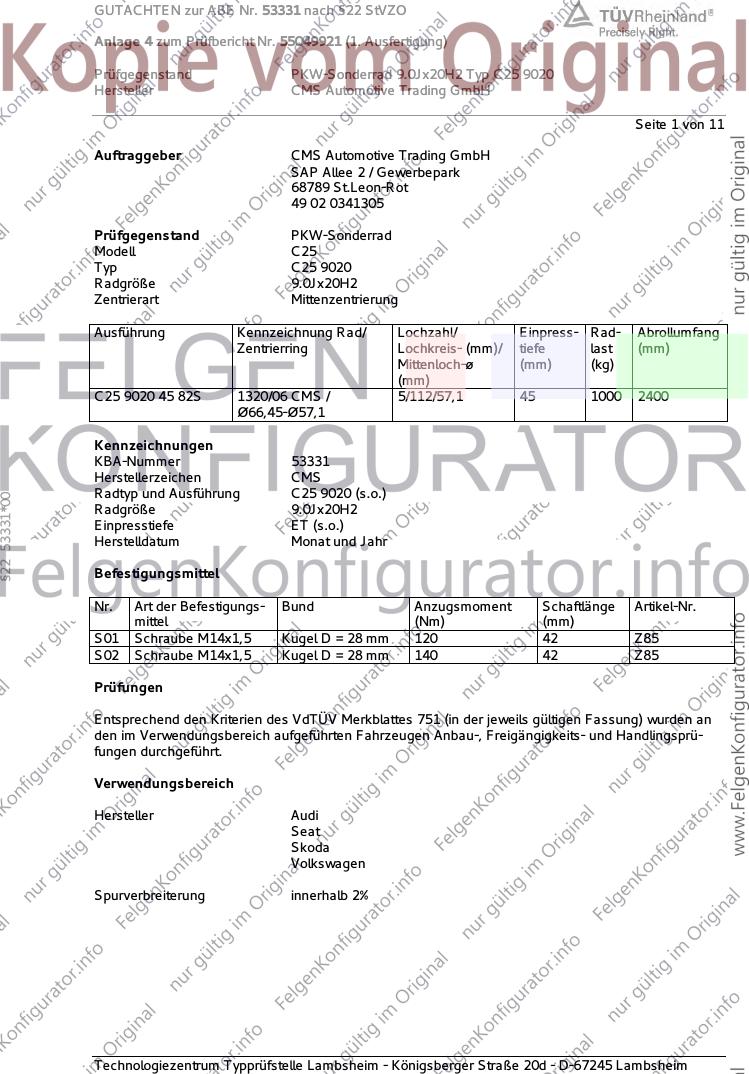

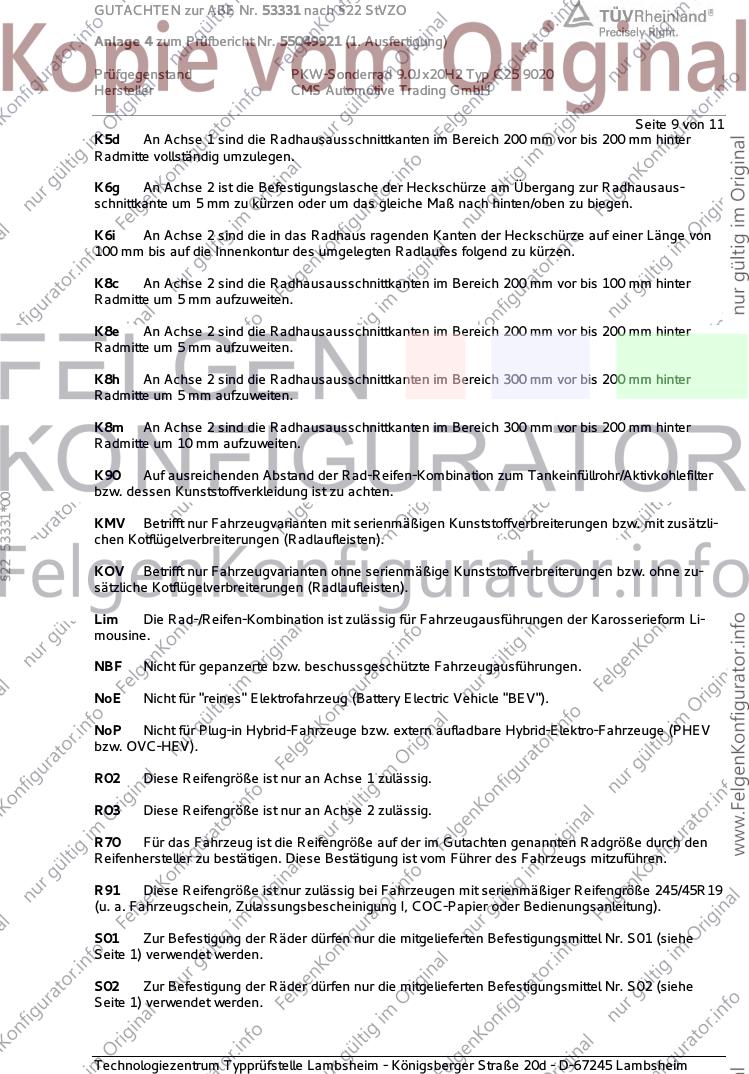

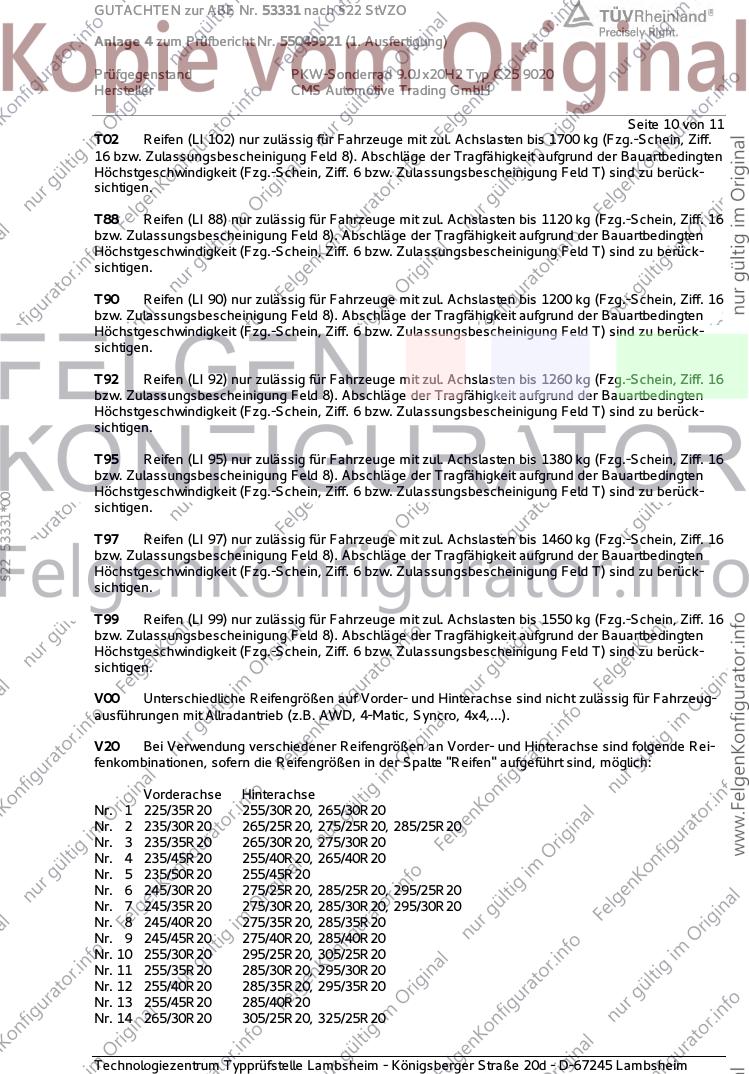

GUTACHTEN zur ABE Nr. 53331 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049921 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C25 9020
Hersteller CMS Automotive Trading GmbH
Seite 1 von 11
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C25
Typ C25 9020
Radgröße 9.0Jx20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
C25 9020 45 82S 1320/06 CMS / 5/112/57,1 45 1000 2400
Ø66,45-Ø57,1
Kennzeichnungen
KBA-Nummer 53331
Herstellerzeichen CMS
Radtyp und Ausführung C25 9020 (s.o.)
§22 53331*00
Radgröße 9.0Jx20H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungs- Bund Anzugsmoment Schaftlänge Artikel-Nr.
mittel (Nm) (mm)
S01 Schraube M14x1,5 Kugel D = 28 mm 120 42 Z85
S02 Schraube M14x1,5 Kugel D = 28 mm 140 42 Z85
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53331 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049921 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C25 9020
Hersteller CMS Automotive Trading GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 Sportback 110,147 235/30R20 K1a K2b R70 T88 A01 A12 A19
GY A57 A99 F24
e1*2007/46*2060*.. Flh NoE NoP
S02
Audi A3 Sportback 110 235/30R20 K1a K2b R70 T88 A01 A12 A19
TFSIe A58 A99 F24
GY Flh S02
e1*2007/46*2060*..
- Plug-in Hybrid
Audi A6 -/Avant 89-188 245/30R20 T90 A12 A19 A99
4F, 4F1 89-213 255/30R20 A01 K1b K2b T92 Car Lim NBF
e1*2001/116*0254*.., X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A8 154-331 265/35R20 A01 K1a T95 T99 A12 A19 A99
4E Lim NBF S01
e1*2001/116*0198*..,
e1*2001/116*0246*..
§22 53331*00
Audi Q4 e-tron - 70 235/50R20 A12 R02 R70 A19 A58 A99
/Sportback 70 245/45R20 A12 R02 B54 BS2 V20
FZ 70 255/45R20 A12 R02 S01
e1*2018/858*00006*.. 70 255/45R20 A32 R03
- Elektro 70 275/40R20 A12 R03
Audi RS3 Limousine 294 235/30R20 R70 A12 A19 A56
8V A99 BnK Lim
e1*2007/46*0608*03-.. S01
Audi RS3 Sportback 270,294 235/30R20 K1a K1b K2b K3c K4i K5d K6g K8m A01 A12 A19
8V R70 A56 A99 Y85
e1*2007/46*0608*01-.. S01
- incl. Facelift 2017
Audi S3 Sportback 228 235/30R20 K1a K2b R70 T88 A01 A12 A19
GY A56 A99 F24
e1*2007/46*2060*.. Flh NoP S02
Audi TT (II) 118-200 245/30R20 K1a K1b K46 K56 A01 A12 A19
8J 118-200 255/30R20 K1c K2b K44 K46 K56 A57 A99 Cbo
e1*2001/116* Cpe S01
0369*00-16;
0374*00-01;
0375*00
Audi TT (III) 132-169 245/30R20 K6g A01 A12 A19
8J 132-169 255/30R20 K1a K2b K6g K8c A57 A99 Cbo
e1*2001/116* Cpe S01
0369*17-..
ab MJ 2015 (8S)
incl. Facelift 2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53331 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049921 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C25 9020
Hersteller CMS Automotive Trading GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi TT (III) 180 245/30R20 K6g A01 A12 A19
8J 180 255/30R20 K1a K2b K6g K8c A57 A99 Cbo
e1*2001/116* Cpe S01
0369*31-..
ab Facelift 2018 (8S)
Audi TT RS (II) 250, 265 245/30R20 K1a K1b K46 K56 A01 A12 A19
8J 250, 265 255/30R20 K1c K2b K44 K46 K56 A56 A99 Cbo
e1*2001/116* Cpe S01
0369*00-16
Audi TT RS (III) 294 245/30R20 K6g A01 A12 A19
8J, 8J1 294 255/30R20 K1a K2b K6g K8c A56 A99 Cbo
e1*2007/46*1686*.., Cpe S01
e1*KS07/46*0054*..
ab MJ 2016 (8S)
incl. Facelift 2018
Audi TTS (III) 210-235 245/30R20 K6g A01 A12 A19
8J 210-235 255/30R20 K1a K2b K6g K8c A56 A99 Cbo
e1*2001/116* Cpe S01
0369*18-..
§22 53331*00
ab MJ 2015 (8S)
incl. Facelift 2018
Seat Ateca 85, 110 225/35R20 A12 A19 A58
5FP 85, 110 235/35R20 A99 F23 KMV
e9*2007/46*6394*.. NoP S02
- incl. ab Modell 2021
- Frontantrieb
- mit Radhaus-
Verbreiterungen
Seat Ateca 81-110 225/35R20 K1c T90 A01 A12 A19
5FP 81-110 235/35R20 K1c K2b A58 A99 F23
e9*2007/46*6394*.. KOV NoP
- incl. ab Modell 2021 S02
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 225/35R20 T90 A12 A19 A56
5FP 110, 140 235/35R20 A99 F24 KMV
e9*2007/46*6394*.. NoP S02
- incl. ab Modell 2021
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 225/35R20 T90 A12 A19 A56
5FP 221 235/35R20 A99 F24 S02
e9*2007/46*6394*11-..
Skoda Enyaq 60 70 235/50R20 A32 R70 A19 A58 A99
NY 70 245/45R20 A32 B54 BS2 Car
e8*2007/46*0416*.. 70 255/45R20 A32 V20 S01
- 62 kWh-Batterie 70 275/40R20 A12 R03
-max.Leistung:132kW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53331 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049921 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C25 9020
Hersteller CMS Automotive Trading GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Enyaq 80 70 235/50R20 A12 R02 R70 A19 A58 A99
NY 70 245/45R20 A12 R02 B54 BS2 Car
e8*2007/46*0416*.. 70 255/45R20 A32 V20 S01
- 82 kWh-Batterie 70 275/40R20 A12 R03
-max.Leistung:150kW
Skoda Karoq 81-110 225/35R20 K1c T90 A01 A12 A19
NU 81-110 235/35R20 K1c K2b A58 A99 F23
e8*2007/46*0272*.. KOV S02
- Frontantrieb
- ohne Radhaus-
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/35R20 K1c K2b T90 A01 A12 A19
NU 110, 140 235/35R20 K1c K2b A56 A99 F24
e8*2007/46*0272*.. KOV S02
- ohne Radhaus-
Verbreiterungen
Skoda Karoq Scout 85, 110 225/35R20 T90 A12 A19 A58
NU 85, 110 235/35R20 A99 F23 KMV
e8*2007/46*0272*.. S02
§22 53331*00
- Frontantrieb
- mit Radhaus-
Verbreiterungen
Skoda Karoq Scout 110, 140 225/35R20 T90 A12 A19 A56
4x4 110, 140 235/35R20 A99 F24 KMV
NU S02
e8*2007/46*0272*..
- mit Radhaus-
Verbreiterungen
Skoda Superb (III) 88-162 255/30R20 A01 K2b K4i K6g K6i K8e Lim R03 A12 A19 A57
3T T88 T92 A99 NoP V00
e11*2001/116* 88-206 225/35R20 Car Lim T90 V20 S02
0326*32-45; 88-206 235/35R20 Car Lim T88 T92
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
- incl. Scout
Skoda Superb iV (III) 115 225/35R20 Car Lim T90 A12 A19 A58
3T 115 235/35R20 Car Lim T92 A99 V20 S02
e8*2007/46*0317*.. 115 255/30R20 A01 K2b K4i K6g K6i K8e Lim R03
- Plug-in Hybrid T92
VW ID.4 Pro 70 235/50R20 A12 R02 R70 A19 A58 A99
E2 70 245/45R20 A12 R02 B54 BS2 Car
e1*2018/858*00004*.. 70 255/45R20 A32 V20 S01
- 77/82 kWh-Batterie 70 275/40R20 A12 R03
-max.Leistung:150kW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53331 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049921 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C25 9020
Hersteller CMS Automotive Trading GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 75-147 235/30R20 K1a K2b R70 T88 A01 A12 A19
3C A99 K25 K46
e1*2001/116* K56 K90 S01
0307*00-23
VW Passat (VI) Vari- 75-147 235/30R20 K1a K2b R70 T88 A01 A12 A19
ant A99 K25 K46
3C K56 K90 S01
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 235/30R20 K1a K2b K3m K4i K6g R70 T88 A01 A12 A19
3C, 3c A99 Car Lim
e1*2001/116* VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 235/30R20 K3m K4i K6g R70 T88 A01 A12 A19
3C, 3c A99 Car KMV
§22 53331*00
e1*2001/116* Lim VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus- Ver-
breiterungen
- ab Modell 2011
VW Passat (VIII) 88-140 225/35R20 Car T90 A12 A19 A57
3C 88-140 255/30R20 A01 Car K2b K8h Lim R03 T88 T92 A99 NoP V00
e1*2001/116* 88-206 225/35R20 Lim T90 V20 VoA S02
0307*37-.. 88-206 235/35R20 Car Lim T88 T92
- Limousine / Variant
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat (VIII) GTE 115 225/35R20 T90 A12 A19 A58
3C 115 235/35R20 T92 A99 Car Lim
e1*2001/116* 115 255/30R20 A01 K2b K8h R03 T92 V20 VoA S02
0307*41-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Phaeton 165-331 245/40R20 R91 T95 T99 A12 A19 A99
3D, 3d 165-331 245/40R20 A01 G01 T95 T99 Lim V20 S01
e1*98/14*0189*..; 165-331 275/35R20 A01 B51 K1a T02
e1*2001/116*0189*..; 177 245/35R20 T95
DE*2007/46*0452*..; 177,246 255/35R20 A01 B51 T97
e1*2007/46*0452*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53331 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049921 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C25 9020
Hersteller CMS Automotive Trading GmbH
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Phaeton V10 230 275/35R20 B51 K1a K2b T02 A01 A12 A19
3D A99 Lim S01
e1*98/14*0189*..,
e1*2001/116*0189*..
- V10-Diesel

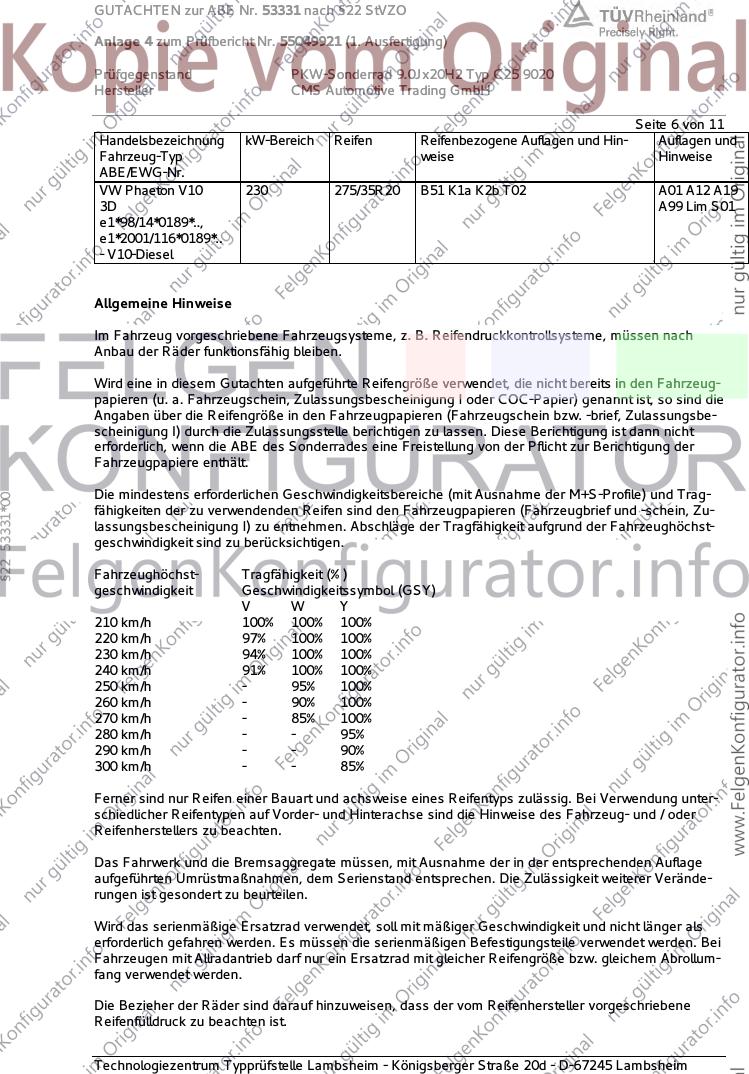

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
§22 53331*00
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53331 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049921 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C25 9020
Hersteller CMS Automotive Trading GmbH
Seite 7 von 11
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
§22 53331*00
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
BS2 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 358 mm an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53331 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049921 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C25 9020
Hersteller CMS Automotive Trading GmbH
Seite 8 von 11
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
§22 53331*00
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3m An Achse 1 ist die Radhausinnenverkleidung im Bereich des Motorschutzes (bei Lenkein-
schlag vor Radmitte) um 5 mm nach innen dauerhaft zu verformen (z.B. Erwärmen) bzw. die Rad-
hausinnenverkleidung in diesem Bereich zu entfernen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53331 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049921 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C25 9020
Hersteller CMS Automotive Trading GmbH
Seite 9 von 11
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
§22 53331*00
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R91 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53331 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049921 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C25 9020
Hersteller CMS Automotive Trading GmbH
Seite 10 von 11
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
§22 53331*00
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53331 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049921 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20H2 Typ C25 9020
Hersteller CMS Automotive Trading GmbH
Seite 11 von 11
Vorderachse Hinterachse (Forts.)
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 275/50R20 305/45R20
Nr. 23 285/35R20 335/30R20
Nr. 24 285/40R20 325/35R20
Nr. 25 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
§22 53331*00
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. Oktober 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juni 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. Oktober 2021
Wagner 00378452.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
