GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 1 von 23
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX17
Typ OX17 8019
Radgröße 8.0Jx19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
V7 OX17 8019 V7 / ohne Ring 5/112/57,1 44 800 2300
Kennzeichnungen
KBA-Nummer 52227
Herstellerzeichen OX-T
Radtyp und Ausführung OX17 8019 (s.o.)
Radgröße 8.0Jx19 H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Art der
Nr. Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
Serienschraube Kugel
S01 120 27,5 -
M14x1,5 D=25,6 mm
Serienschraube Kugel
S02 140 27,5 -
M14x1,5 D=25,6 mm
Kugel
S03 Schraube M14x1,5 140 30 RG.565F
D=25,6 mm
Serienschraube Kugel
S04 120 27 -
M14x1,5 (zweiteilig) D=25,6 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 2 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/35R19 T85 A12 A19 A57
8V 77-140 225/35R19 T88 A99 Cbo F24
e1*2007/46*0607*.. 77-140 235/35R19 A01 G03 Lim V00 V19
- Limousine / Cabrio 77-140 235/35R19 R09 S01
- incl. Facelift 2016 77-140 245/30R19 A01 K1a K2b
Audi A3 77-92 215/35R19 T85 A12 A19 A58
8V 77-92 225/35R19 T84 T88 A99 Cbo F23
e1*2007/46*0607*.. 77-92 235/35R19 A01 G90 Lim V19 S01
- Limousine / Cabrio 77-92 235/35R19 R09
- incl. Facelift 2016 77-92 245/30R19 A01 K1a K2b K6g K8h T89
Audi A3 Cabriolet 75-147 225/35R19 K1c K56 T84 T88 A01 A12 A19
8P 75-147 235/35R19 G01 K1c K2b K46 K56 T87 T88 A58 A99 Cbo
e1*2001/116*0456*.. S01
Audi A3 Limousine 110 215/35R19 NoD T85 A12 A19 A57
GY 110-147 225/35R19 T84 T88 A99 F24 Lim
e1*2007/46*2060*.. 110-147 235/35R19 T91 NoE NoP V00
110-147 245/30R19 A01 K1a K2b T89 V19 S02
Audi A3 Sportback 110 215/35R19 NoD T85 A12 A19 A57
GY 110-147 225/35R19 T84 T88 A99 F24 Flh
e1*2007/46*2060*.. 110-147 235/35R19 A01 K2b T91 NoE NoP V00
110-147 245/30R19 A01 K1a K2b T89 V19 S02
Audi A3 Sportback 110 225/35R19 K1a K2b K3a K6g K8h T88 A01 A12 A19
e-tron A58 A99 F24
8V Flh S01
e1*2007/46*0607*..
- incl. Facelift 2016
Audi A3 Sportback 110 225/35R19 T88 A12 A19 A58
TFSIe 110 235/35R19 A01 K2b A99 F24 Flh
GY 110 245/30R19 A01 K1a K2b T89 V19 S02
e1*2007/46*2060*..
- Plug-in Hybrid
Audi A3, -/Sportback 184-195 225/35R19 K1c K56 T88 A01 A12 A19
8P, 8PA 184-195 235/35R19 G01 K1c K2b K46 K56 T88 A99 Flh S01
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 225/35R19 K1c T84 T88 A01 A12 A19
8P, 8PA, 8PB 66-147 235/35R19 G01 K1c K2b K46 T87 T88 A99 Flh K56
e1*2001/116*0217*..; 75,85,110 215/35R19 A58 K1a K1b R37 T85 S01
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/35R19 T85 A12 A19 A57
8V 77-140 225/35R19 A01 K1a K2b K3a K6g K8h T84 T88 A99 F24 Flh
e1*2007/46*0607*.. 77-140 235/35R19 A01 G90 K1c K2b K3a K4i K5d K6g V00 V19 S01
- incl. Facelift 2016 K8h
77-140 245/30R19 A01 K1c K2b K3a K4i K5d K6g K8h
T89
Audi A3, -/Sportback 77-96 215/35R19 K6g K8h T85 A01 A12 A19
8V 77-96 225/35R19 K1a K2b K3a K4i K6g K8h T84 T88 A58 A99 F23
e1*2007/46*0607*.. 77-96 235/35R19 G01 K1c K2b K3a K4i K5d K6h K8m Flh V19 S01
- incl. Facelift 2016 77-96 245/30R19 K1c K2b K3a K4i K5d K6h K8m T89
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 3 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 74-162 225/35R19 T88 A12 A19 A99
8E 74-188 235/35R19 T87 T91 Car Lim S01
e1*98/14*0151*..,
e1*2001/116*0151*..
Audi A4 162 225/35R19 T88 A12 A19 A99
QB6 162 235/35R19 T88 T91 Car Cbo Lim
e1*2001/116*0243*.. S01
Audi A4 Cabriolet 96-162 225/35R19 T88 A12 A19 A99
8H 96-188 235/35R19 T91 Cbo S01
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 235/35R19 Car Lim T91 A12 A19 A99
8E,8H,QB6 253 235/35R19 Cbo T91 Y16 S01
e1*98/14,2001/116*
0151,0177,0243*..
Audi A6 -/Avant 89-257 245/35R19 T93 A12 A19 A99
4F, 4F1 Car Lim NBF
e1*2001/116*0254*.., X27 S01
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A8 154-257 235/45R19 A11 R37 T95 T99 A19 A99 B60
4E 154-257 245/40R19 A12 T94 T98 BnK Lim NBF
e1*2001/116*0198*.., 154-257 245/45R19 A01 A12 G01 S01
e1*2001/116*0246*.. 154-257 255/40R19 A12 R70 T00 T96
154-331 235/45R19 A11 M+S T95 T99
154-331 245/40R19 A12 M+S T94 T98
Audi Q2 81-110 225/40R19 A12 A19 A58
GA 81-110 235/35R19 A01 K1a K2b T87 T91 A99 V19 S02
e1*2007/46*1552*.. 81-110 235/40R19 A01 K1a K2b
- Frontantrieb 81-110 245/35R19 A01 K2b R03
Audi Q2 81-110 225/40R19 A12 A19 A58
GA 81-110 235/35R19 T87 T91 A99 KMV R92
e1*2007/46*1552*.. 81-110 235/40R19 V19 S02
- Frontantrieb 81-110 245/35R19 R03
- mit Zusatz-
Verbreiterungen
Audi Q2 Quattro 110, 140 225/40R19 A12 A19 A56
GA 110, 140 235/35R19 A01 K1a T91 A99 S02
e1*2007/46*1552*01-.. 110, 140 235/40R19 A01 K1a
Audi Q2 Quattro 110, 140 225/40R19 A12 A19 A56
GA 110, 140 235/35R19 T91 A99 KMV R92
e1*2007/46*1552*01-.. 110, 140 235/40R19 S02
- mit Zusatz-
Verbreiterungen
Audi Q3 (I) 88-162 225/40R19 A12 A19 A57
8U, 8U1 88-162 225/45R19 A99 V00 V19
e1*2007/46*0591*..; 88-162 235/40R19 S03
e13*2007/46*1163*.. 88-162 235/45R19
88-162 245/40R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 4 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 (I) 88-162 225/40R19 A12 A19 A57
8U, 8U1 88-162 225/45R19 A99 KMV V00
e1*2007/46*0591*..; 88-162 235/40R19 V19 S03
e13*2007/46*1163*.. 88-162 235/45R19
- mit Radhaus- 88-162 245/40R19
Verbreiterungen
Audi Q4 e-tron - 70 235/55R19 A12 R02 160 A19 A58 A99
/Sportback 70 255/50R19 A32 160 B54 BS2 V19
FZ S04
e1*2018/858*00006*..
- Elektro
Audi RS3 Sportback 250 225/35R19 K4h R03 T88 A01 A12 A19
8P 250 235/35R19 K3b K4g K4i K5x K6g T91 A56 A99 AV9
e1*2007/46*0615*.. Flh S01
Audi S3 206-228 225/35R19 T88 A12 A19 A56
8V 206-228 235/35R19 A99 Cbo F24
e1*2007/46*0607*.. 206-228 245/30R19 A01 K1a K2b Lim S01
- Limousine / Cabrio
- incl. Facelift 2016
Audi S3 Limousine 228 225/35R19 T88 A12 A19 A56
GY 228 235/35R19 T91 A99 F24 Lim
e1*2007/46*2060*.. 228 245/30R19 A01 K1a K2b T89 NoP S02
Audi S3 Sportback 228 225/35R19 T88 A12 A19 A56
GY 228 235/35R19 A01 K2b T91 A99 F24 Flh
e1*2007/46*2060*.. 228 245/30R19 A01 K1a K2b T89 NoP S02
Audi S3, -/Sportback 206-228 225/35R19 K1a K2b K3a K6g K8h T88 A01 A12 A19
8V 206-228 235/35R19 G90 K1c K2b K3a K4i K5d K6g K8h A56 A99 F24
e1*2007/46*0607*.. 206-228 245/30R19 K1c K2b K3a K4i K5d K6g K8h T89 Flh V00 S01
- incl. Facelift 2016
Audi SQ2 Quattro 221 225/40R19 M+S A12 A19 A56
GA 221 235/35R19 T91 A99 KMV S02
e1*2007/46* 221 235/40R19
1552*09-..
- mit Zusatz-
Verbreiterungen
Audi TT (II) 118-155 225/35R19 T84 T88 A12 A19 A57
8J 118-155 225/40R19 A99 Cbo Cpe
e1*2001/116* 118-155 235/35R19 S01
0369*00-16; 118-155 245/35R19 A01 K46 K56
0374*00-01; 118-200 235/35R19 M+S
0375*00 118-200 245/35R19 A01 K46 K56 M+S
Audi TT (III) 132-169 225/35R19 A33 T84 T88 A19 A57 A99
8J 132-169 225/40R19 A33 Cbo Cpe S01
e1*2001/116* 132-169 235/35R19 A91
0369*17-.. 132-169 245/35R19 A12
ab MJ 2015 (8S)
incl. Facelift 2018
Seat Altea / Toledo 63-110 215/35R19 K1c T85 A01 A12 A19
5P, 5PN 63-155 225/35R19 K1c T84 T88 A60 A99 Flh
e9*2001/116*0050*..; 63-155 235/35R19 G01 K17 K1c K2b K46 K56 T87 T91 KOV SeF Sth
e9*2007/46*0012*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 5 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Ateca 85, 110 225/40R19 A12 A19 A58
5FP 85, 110 225/45R19 A01 G01 A99 F23 KMV
e9*2007/46*6394*.. 85, 110 235/40R19 NoP V19 S02
- incl. ab Modell 2021 85, 110 245/35R19
- Frontantrieb 85, 110 245/40R19
- mit Radhaus-
Verbreiterungen
Seat Ateca 81-110 225/40R19 A12 A19 A58
5FP 81-110 225/45R19 A01 G01 A99 F23 KOV
e9*2007/46*6394*.. 81-110 235/40R19 A01 K1a K1b NoP S02
- incl. ab Modell 2021 81-110 245/35R19 A01 K1c
- Frontantrieb 81-110 245/40R19 A01 K1c
- ohne Radhaus-
Verbreiterungen
Seat Ateca 4drive 110, 140 225/40R19 A12 A19 A56
5FP 110, 140 225/45R19 A99 F24 KMV
e9*2007/46*6394*.. 110, 140 235/40R19 NoP S02
- incl. ab Modell 2021 110, 140 245/40R19
- mit Radhaus-
Verbreiterungen
Seat Cupra Ateca 221 225/40R19 A33 A19 A56 A99
5FP 221 225/45R19 A90 BW7 F24 S02
e9*2007/46*6394*11-.. 221 235/40R19 A12
221 245/40R19 A12
Seat Cupra Born 70 (150) 215/50R19 K1c K2b R70 A01 A12 A19
K1 70 (150) 225/45R19 K1c A58 A99 B54
e9*2018/858*04001*.. 70 (150) 235/45R19 K1c K2b K3c B92 Flh S04
- Elektro
Seat Cupra Leon 180-221 225/35R19 T88 A12 A19 A57
KL 180-228 225/35R19 M+S T88 A99 BW7 Car
e9*2007/46*3167*.. 180-228 235/35R19 A01 K3a K5u T87 T91 F24 Flh NoP
- incl. Sportstourer 180-228 245/30R19 A01 K1a K1b K3a K5b K5u K9v T89 V00 V19 S02
Seat Cupra Leon Plug- 110 (180) 225/35R19 M+S T88 A12 A19 A58
in Hybrid 110 (180) 235/35R19 A01 K3a K5u A99 Car F24
KL 110 (180) 245/30R19 A01 K1a K1b K3a K5b K5u K9v T89 Flh S02
e9*2007/46*3167*..
- incl. Sportstourer
Seat Leon 63-118 215/35R19 K1a K2b R37 T85 A01 A12 A19
1P, 1PN 63-195 225/35R19 K1a K1b K27 K2b T84 T88 A58 A99 Flh
e9*2001/116*0052*..; 63-195 235/35R19 G03 K1a K1b K27 K2b K41 K46 S01
e9*2007/46*0013*..
Seat Leon 63 - 110 215/35R19 T85 A12 A19 A58
5F 63 - 110 225/35R19 A01 K1a K2b T84 A99 Car F23
e9*2007/46*0094*.. 63 - 110 235/35R19 A01 G01 K1a K1b K2b K3c K6j K8g Flh KOV V19
63 - 110 245/30R19 A01 K1a K1b K2b K3c K6j K8g S01
Seat Leon 81-140 215/35R19 A58 T85 A12 A19 A99
5F 81-140 225/35R19 A01 K1a K2b K6j T84 T88 Car F24 Flh
e9*2007/46*0094*.. 81-140 235/35R19 A01 G01 K1a K1b K2b K3c K6g K6i KOV V00 V19
K6j K8g S01
81-140 245/30R19 A01 A58 K1a K1b K2b K3c K6g K6i
K6j K8g
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 6 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 66-110 215/35R19 NoD T85 A12 A19 A58
KL 66-110 225/35R19 A01 K2b K3a K5d T84 T88 A99 Car F23
e9*2007/46*3167*.. 66-110 235/35R19 A01 G01 K1a K2b K3a K5d K8h Flh KOV NoE
- incl. Sportstourer 66-110 245/30R19 A01 K2b K8h R03 T89 NoP V19 S02
Seat Leon 110 ,140 225/35R19 K3a K5d T84 T88 A01 A12 A19
KL 110, 140 235/35R19 G01 K1a K3a K5d T87 T91 A57 A99 Car
e9*2007/46*3167*.. 140 245/30R19 K2b R03 T89 F24 Flh KOV
NoE NoP V00
V19 S02
Seat Leon Cupra 195-221 225/35R19 K1a K2b K6j T88 A01 A12 A19
5F 195-221 225/35R19 K1v K2h K6j T88 A57 A99 BW7
e9*2007/46*0094*.. 195-221 235/35R19 K1a K1b K2b K3c K6g K6i K6j K8g Car F24 Flh
195-221 245/30R19 K1a K1b K2b K3c K6g K6i K6j K8g V19 S01
Seat Leon Plug-in 110 225/35R19 K3a K5d T88 A01 A12 A19
Hybrid 110 235/35R19 G01 K1a K3a K5d A58 A99 Car
KL 110 245/30R19 K2b R03 T89 F24 Flh KOV
e9*2007/46*3167*.. V19 S02
- incl. Sportstourer
Seat Leon X-Perience 81-135 225/35R19 T88 A12 A19 A56
5F 81-135 225/40R19 A99 Car F24
e9*2007/46*0094*.. KMV S01
Seat Leon X-Perience 81-92 225/35R19 T84 T88 A12 A19 A58
5F 81-92 225/40R19 A99 Car F23
e9*2007/46*0094*.. KMV S01
Skoda Enyaq 60 70 235/55R19 A32 A19 A58 A99
NY 70 245/50R19 A32 B54 BS2 Car
e8*2007/46*0416*.. 70 255/50R19 A32 V19 S04
- 62 kWh-Batterie
-max.Leistung:132kW
Skoda Enyaq 80 70 235/55R19 A12 R02 A19 A58 A99
NY 70 255/50R19 A32 B54 BS2 Car
e8*2007/46*0416*.. V19 S04
- 82 kWh-Batterie
-max.Leistung:150kW
Skoda Karoq 81-110 225/40R19 A12 A19 A58
NU 81-110 225/45R19 A01 G01 A99 F23 KOV
e8*2007/46*0272*.. 81-110 235/40R19 A01 K1a K1b V19 S02
- Frontantrieb 81-110 245/35R19 A01 K1c
- ohne Radhaus- 81-110 245/40R19 A01 K1c
Verbreiterungen
Skoda Karoq 4x4 110, 140 225/40R19 A12 A19 A56
NU 110, 140 225/45R19 A99 F24 KOV
e8*2007/46*0272*.. 110, 140 235/40R19 A01 K1a K1b S02
- ohne Radhaus- 110, 140 245/40R19 A01 K1c K2b
Verbreiterungen
Skoda Karoq Scout 85, 110 225/40R19 A12 A19 A58
NU 85, 110 225/45R19 A01 G01 A99 F23 KMV
e8*2007/46*0272*.. 85, 110 235/40R19 V19 S02
- Frontantrieb 85, 110 245/35R19
- mit Radhaus- 85, 110 245/40R19
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 7 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Karoq Scout 110, 140 225/40R19 A12 A19 A56
4x4 110, 140 225/45R19 A99 F24 KMV
NU 110, 140 235/40R19 S02
e8*2007/46*0272*.. 110, 140 245/40R19
- mit Radhaus-
Verbreiterungen
Skoda Octavia (II) 55-147 225/35R19 A58 K1a K1b T88 A01 A12 A19
1Z 55-147 235/35R19 G01 K1c K2b K46 K56 T88 T91 A99 Car Lim
e11*2001/116*0230*..; Npf S01
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/35R19 A12 A19 A58
5E 63-110 225/35R19 T88 A99 Car F23
e11*2007/46* 63-110 235/35R19 A01 G01 Lim Npf V19
0243*00-19; 63-110 245/30R19 A01 K1a K1b K2b S01
e11*2007/46*
0244*00-13
Skoda Octavia (III) 132-169 215/35R19 A58 T85 A12 A19 A99
5E 132-169 245/30R19 A01 A58 K1a K1b K2b Car F24 Lim
e11*2007/46* 77-169 225/35R19 A57 T88 Npf V00 V19
0243*00-19; 77-169 235/35R19 A01 A57 G01 S01
e11*2007/46*
0244*00-13
Skoda Octavia (III) 63-110 215/35R19 T85 A12 A19 A58
5E 63-110 225/35R19 A01 K2b T84 T88 A99 Car F23
e11*2007/46* 63-110 235/35R19 A01 G01 K2b K8g Lim Npf V19
0243*20-26; 63-110 245/30R19 A01 K1a K1b K2a K2b K8k S01
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (III) 81-140 215/35R19 K6g K8e R37 T85 A01 A12 A19
5E 81-180 225/35R19 K2b K6g K8e T84 T88 A57 A99 Car
e11*2007/46* 81-180 235/35R19 G01 K2a K2b K6h K6i K8m T87 T91 F24 Lim Npf
0243*20-26; 81-180 245/30R19 K1a K1b K2c K6h K6i K8m T89 V00 V19 S01
e11*2007/46*
0244*14-..;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia (IV) 81-110 225/35R19 T84 T88 A12 A19 A58
NX 81-110 225/40R19 A99 Car F23
e8*2007/46*0355*.. 81-110 235/35R19 KOV Lim NoE
81-110 245/35R19 A01 K2b K4i K6i K8h R03 NoP V19 S02
Skoda Octavia (IV) 110-180 225/35R19 T88 A12 A19 A57
NX 110-180 225/40R19 A99 Car F24
e8*2007/46*0355*.. 110-180 235/35R19 T87 T91 KOV Lim MpH
110-180 245/35R19 A01 K2b K4i K6i K8h R03 NoE V00 V19
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 8 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia 103-118 225/40R19 K1a T93 A01 A12 A19
Scout (II) 103-118 235/35R19 K1c T91 A56 A99 Car
1Z 103-118 245/35R19 K1c K30 K56 T93 KMV S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia 81-135 225/35R19 T88 A12 A19 A56
Scout (III) 81-135 225/40R19 A99 Car F24
5E 81-135 235/35R19 S01
e11*2007/46*
0243*00-19
Skoda Octavia 110-140 225/35R19 T88 A12 A19 A56
Scout (III) 110-140 225/40R19 A99 Car F24
5E 110-140 235/35R19 A01 K4i K6g K6w K8e K9v T87 T91 S01
e11*2007/46*
0243*21-26;
e8*2007/46*0318*..
ab Facelift 2017
Skoda Octavia 85, 110 225/35R19 T84 T88 A12 A19 A58
Scout (IV) 85, 110 225/40R19 A99 Car F23
NX 85, 110 235/35R19 KMV NoE NoP
e8*2007/46*0355*.. 85, 110 245/35R19 A01 K4i K6i K6w K8h R03 V19 S02
Skoda Octavia Scout 110 225/35R19 T88 A12 A19 A56
4x4 (IV) 110, 147 225/40R19 A99 Car F24
NX 110, 147 235/35R19 T91 KMV NoE NoP
e8*2007/46*0355*.. S02
Skoda Superb (II) 77-147 225/35R19 T88 A12 A19 A99
3T 77-191 235/35R19 A01 G01 K1a K2b K56 T87 T91 Car Lim S01
e11*2001/116*
0326*15-31;
e11*2007/46*
0014*07-21
Skoda Superb (III) 88-206 225/40R19 T89 T93 A12 A19 A57
3T 88-206 235/35R19 T87 T91 A99 Car Lim
e11*2001/116* 88-206 235/40R19 NoP V00 V19
0326*32-45; 88-206 245/35R19 T89 T93 S02
e11*2007/46*
0014*22-..;
e8*2007/46*0317*..
- incl. Scout
Skoda Superb iV (III) 115 225/40R19 T93 A12 A19 A58
3T 115 235/35R19 T91 A99 Car Lim
e8*2007/46*0317*.. 115 235/40R19 V19 S02
- Plug-in Hybrid 115 245/35R19 T93
Skoda Yeti 77-125 225/40R19 T89 T93 A12 A19 A57
5L 77-125 235/35R19 T87 T91 A99 S01
e11*2007/46*0010*.., 77-125 245/35R19 A01 K1b T89 T93
e11*2007/46*0034*..
VW Beetle, 77-162 225/40R19 A12 A19 A58
-/Cabrio (II) 77-162 235/35R19 A99 Cbo Flh
16 77-162 235/40R19 S01
e1*2007/46*0539*.. 77-162 245/35R19 A01 K1a K1b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 9 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy (V) 55-90 225/40R19 K1a K2b T89 T93 A01 A12 A19
SK A58 A60 A99
e13*2018/858*00002*. Car S02
VW Caddy (V) 55-90 225/40R19 K1a K2b T93 A01 A12 A19
SKN A58 A60 A99
e13*2018/858*00003*. Car S02
VW E-Golf (VII) 85, 100 225/35R19 A01 K1a K2b K3c T88 A12 A19 A58
AU A99 F24 S01
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW E-Golf (VII) 85, 100 225/35R19 A01 K1a K2b K3c K8g T88 A12 A19 A58
AU A99 F23 S01
e1*2007/46*0623*10-..
- incl. Facelift 2017
VW EOS 85-184 225/35R19 T84 T88 A12 A19 A58
1F 85-191 235/35R19 A01 K2b K46 K56 T87 T91 A99 Cbo S01
e1*2001/116*0349*.. 85-191 245/30R19 A01 K1a K2b K46 K56 T89
- incl. Facelift 2011
VW Golf (V) 55-125 215/35R19 K1c R37 T85 A01 A12 A19
1K 55-184 225/35R19 K1c T84 T88 A99 S01
e1*2001/116* 55-184 235/35R19 G01 K1c K2b K46 K56 T87 T91
0242*00-24
VW Golf (V) Variant 59-110 215/35R19 K1a K2b K56 T85 A01 A12 A19
1KM 59-147 225/35R19 K1c K27 K2b K44 K46 K56 T84 T88 A58 A99 Car
e1*2001/116* 59-147 235/35R19 G01 K1c K27 K2c K41 K44 K46 K56 S01
0328*00-14
VW Golf (VI) 59-118 215/35R19 K1a K2b T85 A01 A12 A19
1K 59-173 225/35R19 K1c K2b K3a K6g K8d T84 T88 A99 S01
e1*2001/116 59-173 235/35R19 G03 K1c K2c K3a K6h K8i T87 T91
*0242*25-..; 59-173 245/30R19 K1c K2c K3a K6h K8i
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) R 188-199 225/35R19 K1c K2b K3a K6g K8d T88 A01 A12 A19
1K 188-199 235/35R19 K1c K2c K3a K6h K8i T87 T91 A99 S01
e1*2001/116 188-199 245/30R19 K1c K2c K3a K6h K8i
*0242*33-..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/35R19 K1a K2b K6g T85 A01 A12 A19
1KM 59-118 225/35R19 K1c K2b K3a K6g K6h K8d T84 T88 A99 Car S01
e1*2001/116*0328*..; 59-118 235/35R19 G01 K1c K2b K3a K6h K8i T87 T91
e1*2007/46* 59-118 245/30R19 K1c K2b K3a K6h K8i
0492*00-05
VW Golf (VII) /-Variant 63-169 215/35R19 T85 A12 A19 A57
AU, AUV, 1K, 1KM 63-213 225/35R19 A01 K1a K2b K3c T84 T88 A99 Car F24
e1*2007/46*0623*..; 63-213 235/35R19 A01 G90 K1c K2b K3c K5a K6g Flh KOV NoE
e1*2007/46*0627*..; 63-213 245/30R19 A01 K1c K2b K3c K5a K6g T85 T89 V00 V19 S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 10 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63-110 215/35R19 T85 A12 A19 A58
AU, AUV, 1K, 1KM 63-110 225/35R19 A01 K1a K2b K3c K8g T84 A99 Car F23
e1*2007/46*0623*..; 63-110 235/35R19 A01 G90 K1c K2b K3c K5a K8g Flh KOV NoE
e1*2007/46*0627*..; 63-110 245/30R19 A01 K1c K2b K3c K5a K8g V19 S01
e1*2007/46*
0490*05-..;
e1*2007/46*0492*06-..
- incl. Facelift 2017
VW Golf (VII) Alltrack 81-135 225/35R19 T88 A12 A19 A56
AUV 81-135 225/40R19 A99 Car F24
e1*2007/46*0627*.. KMV S01
- incl. Facelift 2017
VW Golf (VII) GTE 110 225/35R19 A01 K1a K2b K3c T88 A12 A19 A58
Hybrid A99 F24 S01
AU
e1*2007/46*0623*11-..
- incl. Facelift 2017
VW Golf (VII) R 206-228 225/35R19 K1a K2b K3c T88 A01 A12 A19
AU 206-228 235/35R19 K1c K2b K3c K5a K6g A56 A99 F24
e1*2007/46*0623*.. 206-228 245/30R19 K1c K2b K3c K5a K6g T89 S01
- incl. Facelift 2017
VW Golf (VII) R 213-228 225/35R19 K1a K2b K3c T88 A01 A12 A19
Variant 213-228 235/35R19 K1c K2b K3c K5a K6g A56 A99 Car
AUV 213-228 245/30R19 K1c K2b K3c K5a K6g T89 F24 S01
e1*2007/46*0627*..
- incl. Facelift 2017
VW Golf (VIII) /-Variant 110 215/35R19 NoD T85 A12 A19 A58
CD, CDV 110 225/35R19 A01 K1a K2b T84 T88 A99 Car F24
e1*2007/46*2014*..; 110 235/35R19 A01 G01 K1a K2b K5c Flh KOV NoE
e1*2007/46*2180*.. NoP S02
VW Golf (VIII) /-Variant 66-96 215/35R19 K2b NoD T85 A01 A12 A19
CD, CDV 66-96 225/35R19 K1a K2b T84 T88 A58 A99 Car
e1*2007/46*2014*..; 66-96 235/35R19 G01 K1a K2b K5c K8h F23 Flh KOV
e1*2007/46*2180*.. NoE NoP S02
VW Golf (VIII) GTD 147 225/35R19 A01 K1a K2b T88 A12 A19 A58
CD 147 225/35R19 K1v K2h T88 A99 F24 Flh
e1*2007/46*2014*.. 147 235/35R19 A01 G90 K1a K2b K5c NoE NoP V19
147 235/35R19 A01 K1v K2h K5c R09 S02
147 245/30R19 A01 K1c K2b K4i K5c K5i K6i K8h T89
VW Golf (VIII) GTE 110 225/35R19 K1a K2b T88 A01 A12 A19
CD 110 235/35R19 G01 K1a K2b K5c A58 A99 F24
e1*2007/46*2014*.. Flh KOV V19
- Plug-in-Hybrid S02
VW Golf (VIII) GTI 180 225/35R19 A01 K1a K2b T88 A12 A19 A58
CD 180 225/35R19 K1v K2h T88 A99 F24 Flh
e1*2007/46*2014*.. 180 235/35R19 A01 G90 K1a K2b K5c NoE NoP V19
180 235/35R19 A01 K1v K2h K5c R09 S02
180 245/30R19 A01 K1c K2b K4i K5c K5i K6i K8h T89
VW Golf (VIII) GTI 221 225/35R19 T88 A12 A19 A58
Clubsport 221 235/35R19 A01 K5c T87 T91 A99 F24 Flh
CD 221 245/30R19 A01 K1c K2b K4i K5c K5i K6i K8h T89 NoP V19 S02
e1*2007/46*2014*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 11 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VIII) 110 225/35R19 K1a K2b T88 A01 A12 A19
Plug-in-Hybrid 110 235/35R19 G01 K1a K2b K5c A58 A99 F24
CD Flh KOV V19
e1*2007/46*2014*.. S02
VW Golf (VIII) R 235 225/35R19 T88 A12 A19 A56
CD 235 235/35R19 A01 K5c T91 A99 F24 Flh
e1*2007/46*2014*.. 235 245/30R19 A01 K1c K2b K4i K5c K5i K6i K8h T89 NoP S02
VW Golf Plus 55-125 225/35R19 K1a K1b K27 K2b K44 K56 T84 T88 A01 A12 A19
1KP 55-125 235/35R19 G01 K1c K27 K2b K41 K44 K56 T87 A58 A99 S01
e1*2001/116*0304*..; T91
e1*2007/46*0491*.. 55-85 215/35R19 K1a K1b K2b K56 T85
VW Golf Sportsvan 63-85 215/35R19 T85 A12 A19 A58
AUV, 1KM 63-85 225/35R19 A01 K1a K2b K3c K8g T84 A99 F23 V19
e1*2007/46*0627*..; 63-85 235/35R19 A01 G01 K1c K2b K3c K5a K8k S01
e1*2007/46*0492*08-.. 63-85 245/30R19 A01 K1c K2b K3c K5a K8k
- incl. Facelift 2017
VW Golf Sportsvan 63-110 215/35R19 T85 A12 A19 A58
AUV, 1KM 63-110 225/35R19 A01 K1a K2b K3c T84 T88 A99 F24 V19
e1*2007/46*0627*..; 63-110 235/35R19 A01 G01 K1c K2b K3c K5a K6g K8a S01
e1*2007/46*0492*08-.. 63-110 245/30R19 A01 K1c K2b K3c K5a K6g K8a T85
- incl. Facelift 2017 T89
VW ID.3 70 (150) 225/45R19 K1c A01 A12 A19
E1 A58 A99 B54
e1*2007/46*2033*.. Flh S04
- Elektro
(58 - 82 kWh-Batterie)
VW ID.4 Pro 70 235/55R19 A12 R02 A19 A58 A99
E2 70 255/50R19 A32 B54 BS2 Car
e1*2018/858*00004*.. V19 S04
- 77/82 kWh-Batterie
-max.Leistung:150kW
VW Jetta 66-110 215/35R19 K1a K56 T85 A01 A12 A19
1KM 66-147 225/35R19 K1c K27 K44 K46 K56 T84 T88 A58 A99 K2b
e1*2001/116*0328*.. 66-147 235/35R19 G01 K1c K27 K41 K44 K46 K56 Sth S01
VW Jetta (VI) 77 - 155 215/35R19 K1a K1b K2b T85 A01 A12 A19
16, 16H 77 - 155 225/35R19 K1c K2b K3a K6g K8e T88 A58 A99 Sth
e1*2007/46*0539*..; 77 - 155 235/35R19 G01 K1c K2b K3a K6g K8e S01
e1*2007/46*0584*..
VW Passat (VI) 75-147 225/35R19 K46 K56 T88 A01 A12 A19
3C 75-147 235/35R19 K1a K46 K56 T87 T88 T91 A99 Lim S01
e1*2001/116* 75-147 245/30R19 K1a K2b K46 K56 T89
0307*00-23
VW Passat (VI) 184 235/35R19 K1a K46 K56 T87 T88 T91 A01 A12 A19
3C 184 245/30R19 K1a K2b K46 K56 T89 A99 Lim S01
e1*2001/116*
0307*00-23
VW Passat (VI) 75-147 225/35R19 T88 A12 A19 A99
Variant 75-147 235/35R19 A01 K1a K2b K46 K56 T87 T88 T91 Car S01
3C 75-147 245/30R19 A01 K1a K2b K46 K56 T89
e1*2001/116*
0307*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 12 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat (VI) 184 235/35R19 A01 K1a K2b K46 K56 T91 A12 A19 A99
Variant Car S01
3C
e1*2001/116*
0307*00-23
VW Passat (VII) 77-155 225/35R19 T88 A12 A19 A99
3C, 3c 77-155 235/35R19 A01 K1a K2b T87 T91 Car Lim VoA
e1*2001/116* 77-155 245/30R19 A01 K1a K2b K4i K6g T89 S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- ab Modell 2011
VW Passat (VII) 77-155 225/35R19 T88 A12 A19 A99
3C, 3c 77-155 235/35R19 T87 T91 Car KMV Lim
e1*2001/116* 77-155 245/30R19 A01 K4i K6g T89 VoA S01
0307*24-36;
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab Modell 2011
VW Passat (VIII) 88-206 225/40R19 T89 T93 A12 A19 A57
3C 88-206 235/35R19 T87 T91 A99 Car Lim
e1*2001/116* 88-206 235/40R19 NoP V00 V19
0307*37-.. 88-206 245/35R19 T89 T93 VoA S02
- Limousine / Variant
ab MJ 2015 (B8/3G)
- incl. Facelift 2019
VW Passat (VIII) GTE 115 225/40R19 T89 T93 A12 A19 A58
3C 115 235/35R19 T91 A99 Car Lim
e1*2001/116* 115 235/40R19 V19 VoA S02
0307*41-.. 115 245/35R19 T89 T93
- Limousine / Variant
ab MJ 2015 (B8/3G)
- Plug-In Hybrid
- incl. Facelift 2019
VW Phaeton 165-246 245/40R19 T98 A12 A19 A99
3D, 3d 165-331 245/45R19 R09 T02 T98 B46 BnK Lim
e1*98/14*0189*..; 165-331 245/45R19 G03 T02 T98 S01
e1*2001/116*0189*..; 165-331 255/40R19 R70 T00 T96
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Tiguan (I) 81-155 225/45R19 A12 A19 A57
5N 81-155 235/45R19 A99 S02
e1*2001/116* 81-155 245/40R19
0450*00-10;
e1*2007/46*
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 13 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan (I) 81-155 225/45R19 A12 A19 A57
5N 81-155 235/45R19 A99 KMV S02
e1*2001/116* 81-155 245/40R19
0450*00-23;
e1*2007/46*
0487*00-14
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/45R19 A12 A19 A57
5N 81-155 235/45R19 A99 S02
e1*2001/116* 81-155 245/40R19
0450*11-23;
e1*2007/46*
0487*02-14
- ab Facelift 2011
VW Touran (I) 77-125 225/35R19 K1a K2b T88 X77 A01 A12 A19
1T, 1t A58 A99 Npf
e1*2001/116* S01
0211*23-35;
e1*2007/46*
0357*02-13, 0506*..
ab MJ 2011
VW Touran (II) 81-140 225/40R19 K1a K2b K6g T89 T93 A01 A12 A19
1T 81-140 235/35R19 K1c K2b K3c K6h T87 T91 A58 A99 V19
e1*2001/116* 81-140 235/40R19 K1c K2b K3c K6h S02
0211*36-..; 81-140 245/35R19 K1c K2b K3c K6h T89 T93
e1*2007/46*0357*14-..
ab MJ 2016
VW T-ROC 81-140 225/40R19 A12 A19 A57
A1 81-140 235/40R19 A99 Flh S02
e13*2007/46*1845*..
VW T-ROC Cabriolet 81-110 225/40R19 A12 A19 A58
A1 81-110 235/40R19 A99 Cbo S02
e13*2007/46*1845*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH

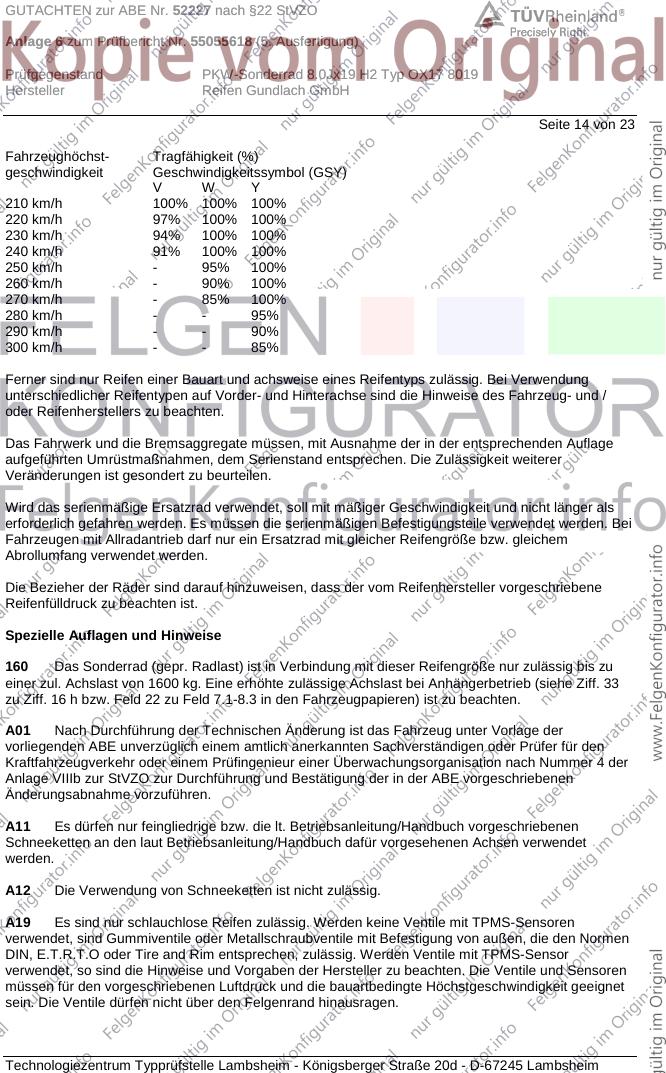

Seite 14 von 23
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH

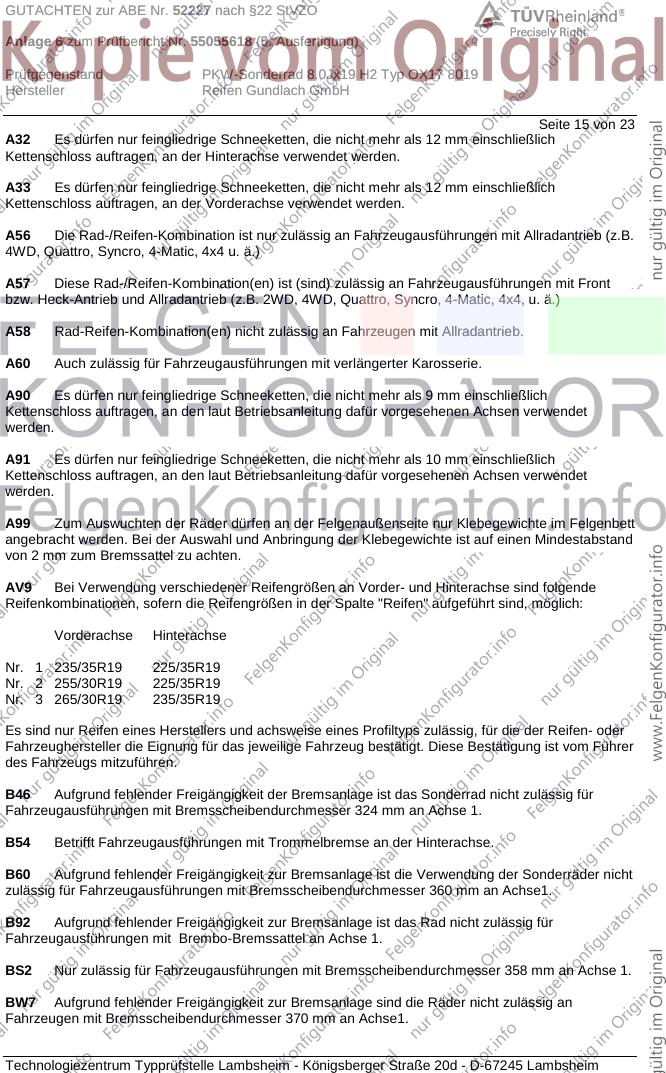

Seite 15 von 23
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
AV9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/35R19 225/35R19
Nr. 2 255/30R19 225/35R19
Nr. 3 265/30R19 235/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
B46 Aufgrund fehlender Freigängigkeit der Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 324 mm an Achse 1.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BS2 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 358 mm an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH

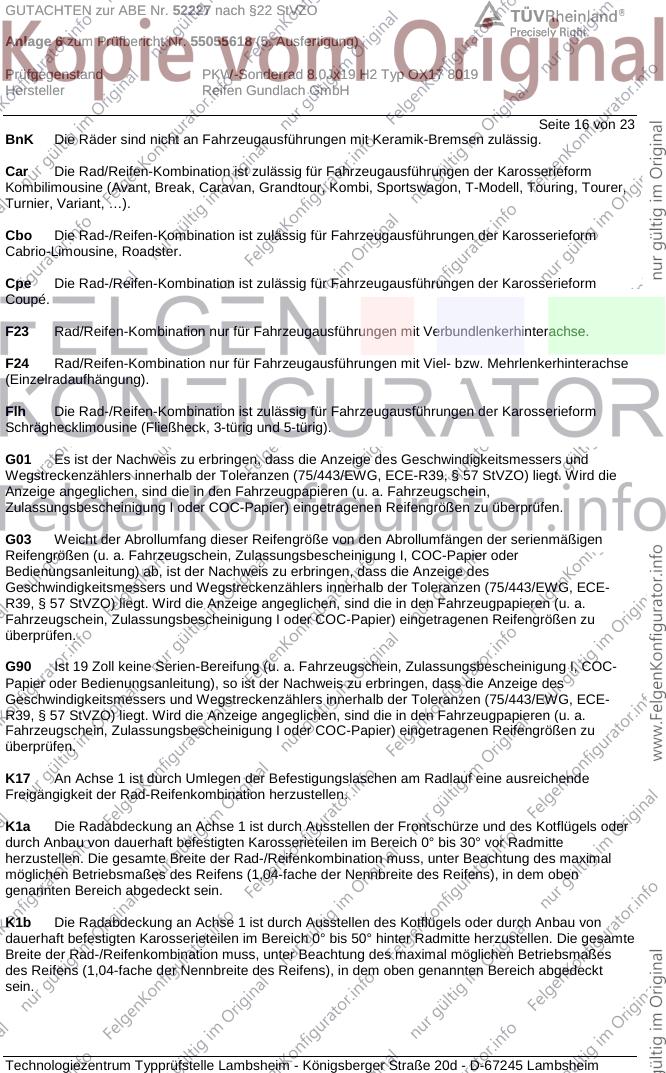

Seite 16 von 23
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K17 An Achse 1 ist durch Umlegen der Befestigungslaschen am Radlauf eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH

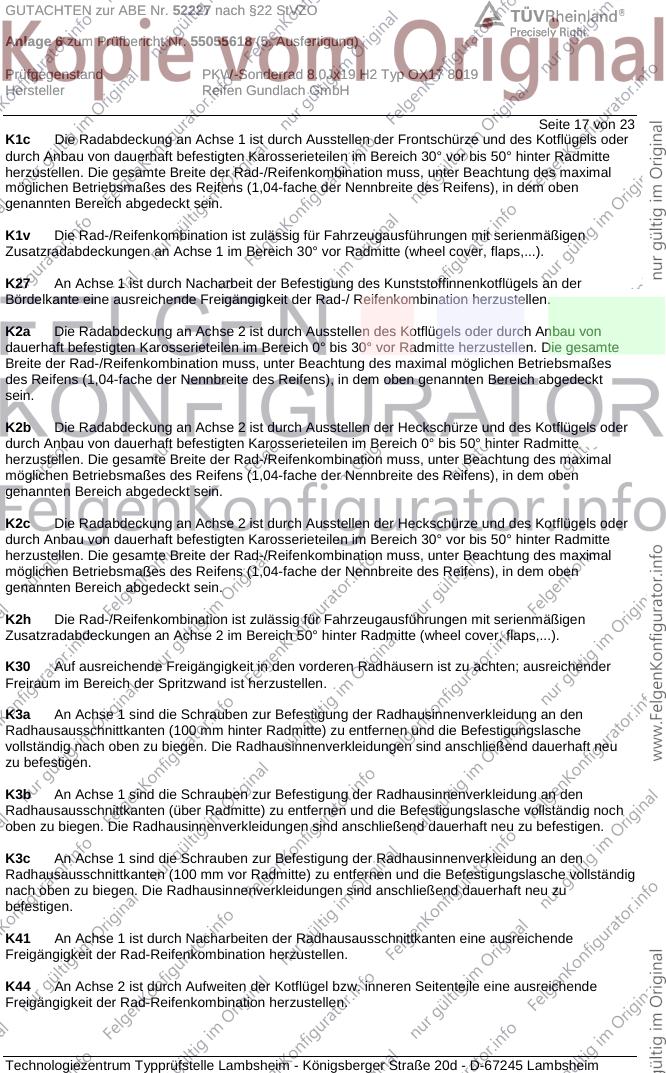

Seite 17 von 23
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH

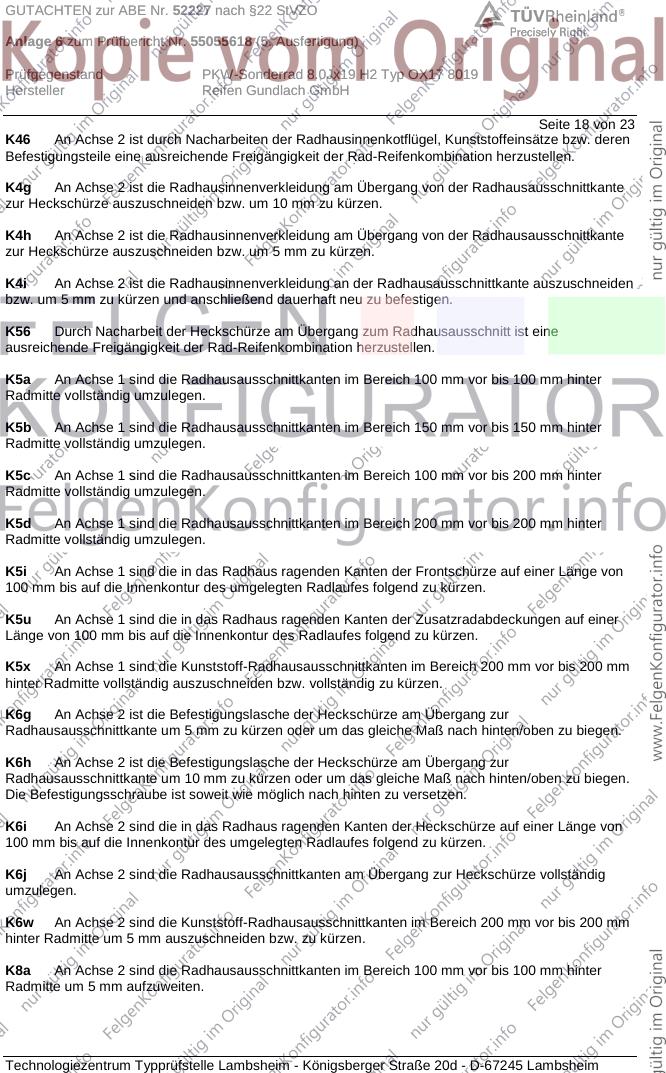

Seite 18 von 23
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5u An Achse 1 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH

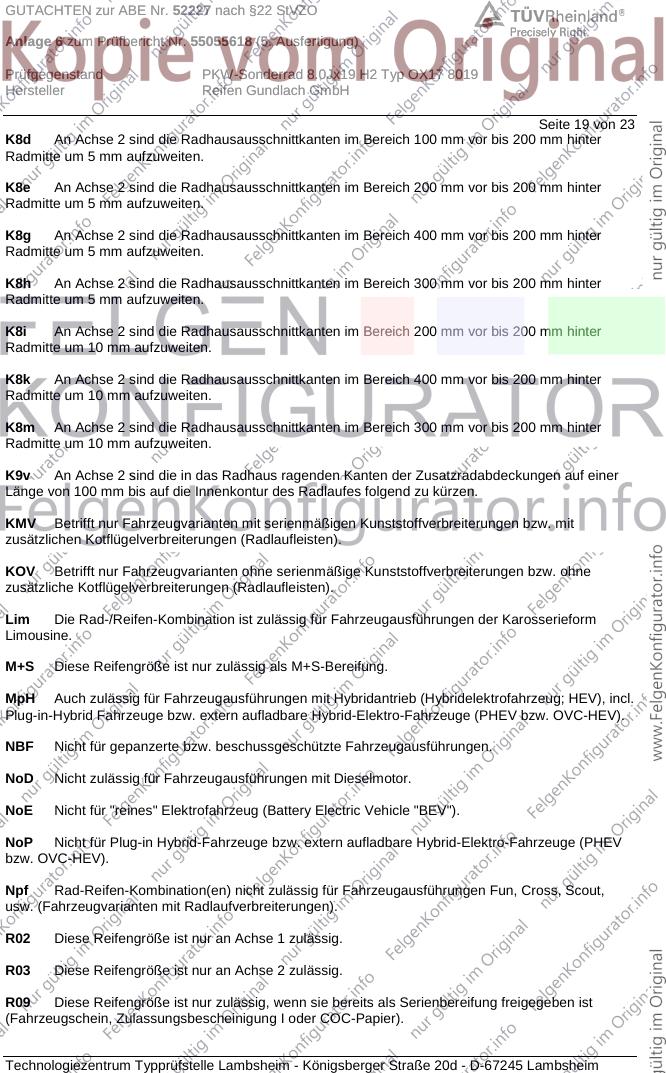

Seite 19 von 23
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 20 von 23
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN)
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 21 von 23
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 22 von 23
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Nicht für Fahrzeugausführung VW Passat Alltrack (Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. März 2022 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52227 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55055618 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19 H2 Typ OX17 8019
Hersteller Reifen Gundlach GmbH
Seite 23 von 23
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 23 und gilt für Sonderräder ab Herstellungsdatum Januar 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. März 2022
Laux 00385437.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
