ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 45912*08
Gerät: Sonderräder für Personenkraftwagen
6,5 J x 16 H2
Typ: B 656
Inhaber der ABE AUTEC GmbH & Co. KG
und Hersteller: DE-67105 Schifferstadt
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

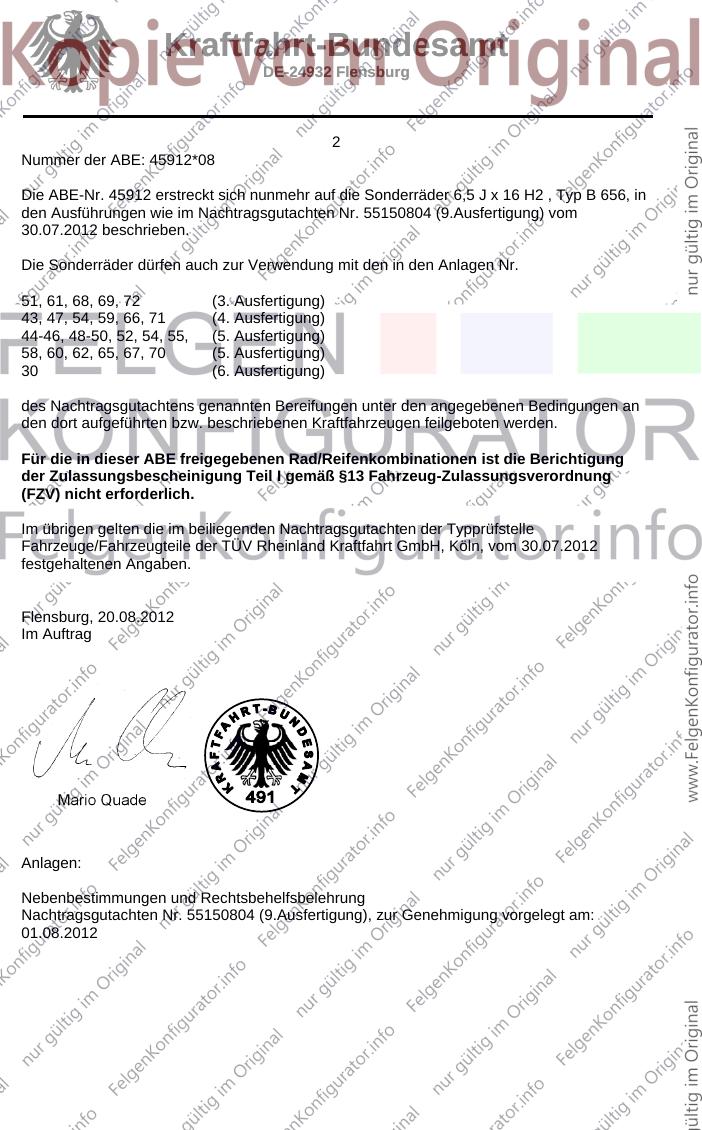

2
Nummer der ABE: 45912*08
Die ABE-Nr. 45912 erstreckt sich nunmehr auf die Sonderräder 6,5 J x 16 H2 , Typ B 656, in
den Ausführungen wie im Nachtragsgutachten Nr. 55150804 (9.Ausfertigung) vom
30.07.2012 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
51, 61, 68, 69, 72 (3. Ausfertigung)
43, 47, 54, 59, 66, 71 (4. Ausfertigung)
44-46, 48-50, 52, 54, 55, (5. Ausfertigung)
58, 60, 62, 65, 67, 70 (5. Ausfertigung)
30 (6. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 30.07.2012
festgehaltenen Angaben.
Flensburg, 20.08.2012
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55150804 (9.Ausfertigung), zur Genehmigung vorgelegt am:
01.08.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 45912*08
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Gutachten Nr. 55150804 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 6
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005

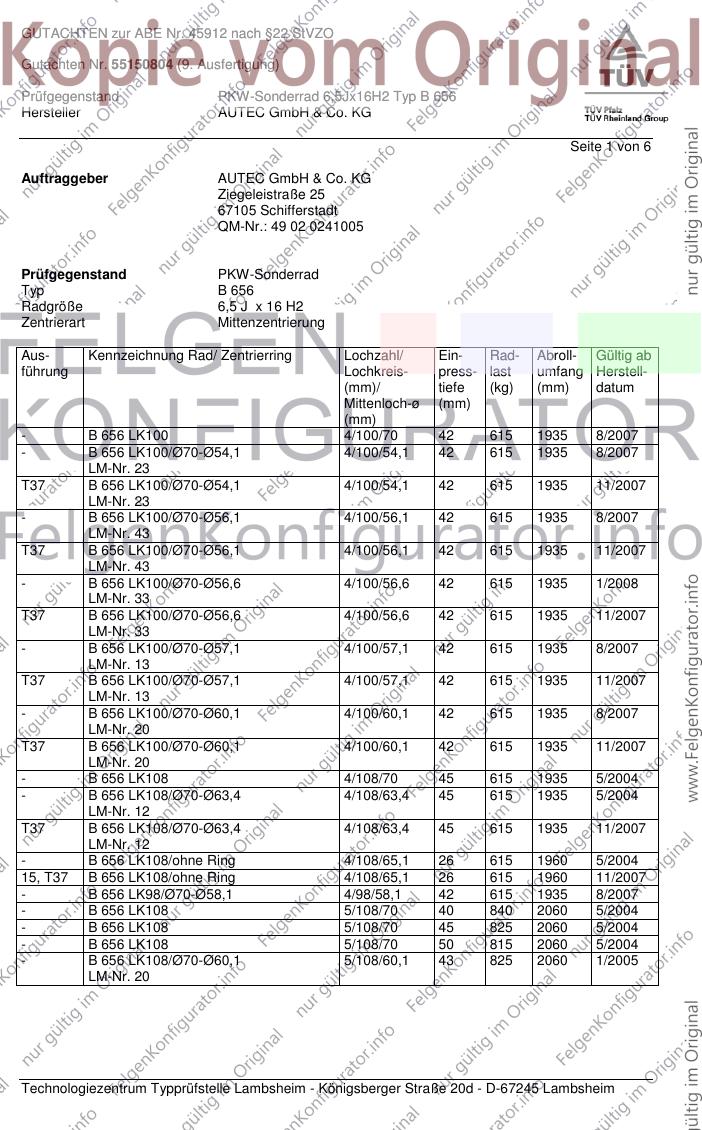

Prüfgegenstand PKW-Sonderrad
Typ B 656
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
- B 656 LK100 4/100/70 42 615 1935 8/2007
- B 656 LK100/Ø70-Ø54,1 4/100/54,1 42 615 1935 8/2007
LM-Nr. 23
T37 B 656 LK100/Ø70-Ø54,1 4/100/54,1 42 615 1935 11/2007
LM-Nr. 23
- B 656 LK100/Ø70-Ø56,1 4/100/56,1 42 615 1935 8/2007
LM-Nr. 43
T37 B 656 LK100/Ø70-Ø56,1 4/100/56,1 42 615 1935 11/2007
LM-Nr. 43
- B 656 LK100/Ø70-Ø56,6 4/100/56,6 42 615 1935 1/2008
LM-Nr. 33
T37 B 656 LK100/Ø70-Ø56,6 4/100/56,6 42 615 1935 11/2007
LM-Nr. 33
- B 656 LK100/Ø70-Ø57,1 4/100/57,1 42 615 1935 8/2007
LM-Nr. 13
T37 B 656 LK100/Ø70-Ø57,1 4/100/57,1 42 615 1935 11/2007
LM-Nr. 13
- B 656 LK100/Ø70-Ø60,1 4/100/60,1 42 615 1935 8/2007
LM-Nr. 20
T37 B 656 LK100/Ø70-Ø60,1 4/100/60,1 42 615 1935 11/2007
LM-Nr. 20
- B 656 LK108 4/108/70 45 615 1935 5/2004
- B 656 LK108/Ø70-Ø63,4 4/108/63,4 45 615 1935 5/2004
LM-Nr. 12
T37 B 656 LK108/Ø70-Ø63,4 4/108/63,4 45 615 1935 11/2007
LM-Nr. 12
- B 656 LK108/ohne Ring 4/108/65,1 26 615 1960 5/2004
15, T37 B 656 LK108/ohne Ring 4/108/65,1 26 615 1960 11/2007
- B 656 LK98/Ø70-Ø58,1 4/98/58,1 42 615 1935 8/2007
- B 656 LK108 5/108/70 40 840 2060 5/2004
- B 656 LK108 5/108/70 45 825 2060 5/2004
- B 656 LK108 5/108/70 50 815 2060 5/2004
- B 656 LK108/Ø70-Ø60,1 5/108/60,1 43 825 2060 1/2005
LM-Nr. 20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

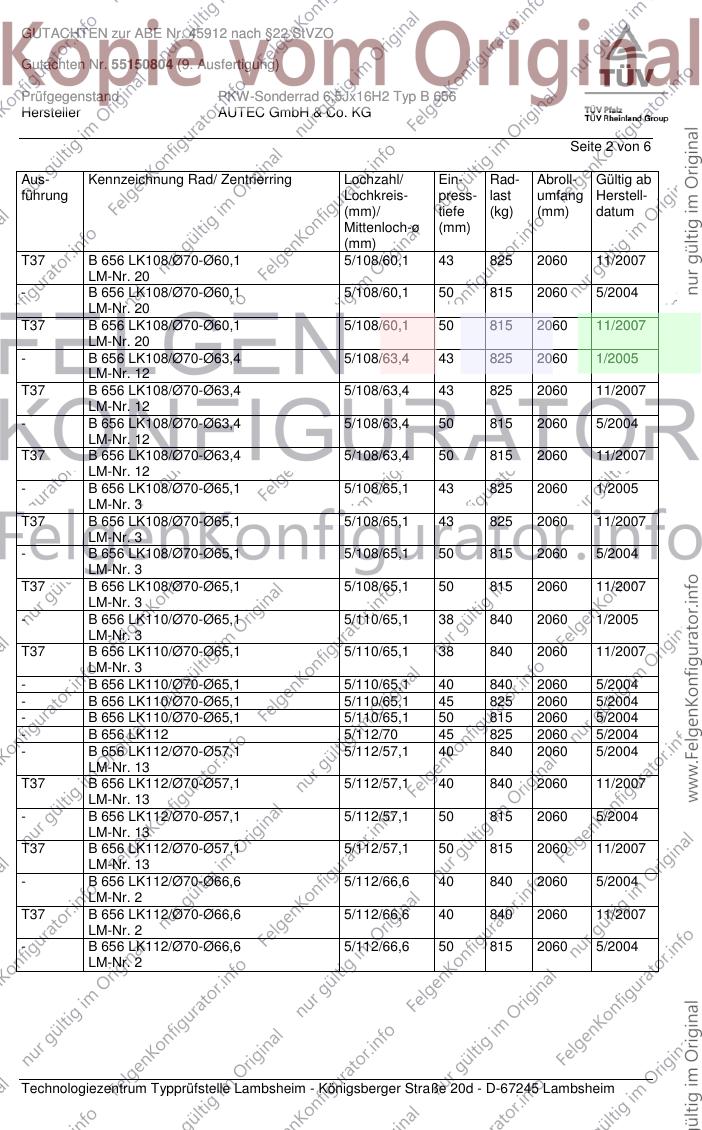

GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Gutachten Nr. 55150804 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 6
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
T37 B 656 LK108/Ø70-Ø60,1 5/108/60,1 43 825 2060 11/2007
LM-Nr. 20
- B 656 LK108/Ø70-Ø60,1 5/108/60,1 50 815 2060 5/2004
LM-Nr. 20
T37 B 656 LK108/Ø70-Ø60,1 5/108/60,1 50 815 2060 11/2007
LM-Nr. 20
- B 656 LK108/Ø70-Ø63,4 5/108/63,4 43 825 2060 1/2005
LM-Nr. 12
T37 B 656 LK108/Ø70-Ø63,4 5/108/63,4 43 825 2060 11/2007
LM-Nr. 12
- B 656 LK108/Ø70-Ø63,4 5/108/63,4 50 815 2060 5/2004
LM-Nr. 12
T37 B 656 LK108/Ø70-Ø63,4 5/108/63,4 50 815 2060 11/2007
LM-Nr. 12
- B 656 LK108/Ø70-Ø65,1 5/108/65,1 43 825 2060 1/2005
LM-Nr. 3
T37 B 656 LK108/Ø70-Ø65,1 5/108/65,1 43 825 2060 11/2007
LM-Nr. 3
- B 656 LK108/Ø70-Ø65,1 5/108/65,1 50 815 2060 5/2004
LM-Nr. 3
T37 B 656 LK108/Ø70-Ø65,1 5/108/65,1 50 815 2060 11/2007
LM-Nr. 3
- B 656 LK110/Ø70-Ø65,1 5/110/65,1 38 840 2060 1/2005
LM-Nr. 3
T37 B 656 LK110/Ø70-Ø65,1 5/110/65,1 38 840 2060 11/2007
LM-Nr. 3
- B 656 LK110/Ø70-Ø65,1 5/110/65,1 40 840 2060 5/2004
- B 656 LK110/Ø70-Ø65,1 5/110/65,1 45 825 2060 5/2004
- B 656 LK110/Ø70-Ø65,1 5/110/65,1 50 815 2060 5/2004
- B 656 LK112 5/112/70 45 825 2060 5/2004
- B 656 LK112/Ø70-Ø57,1 5/112/57,1 40 840 2060 5/2004
LM-Nr. 13
T37 B 656 LK112/Ø70-Ø57,1 5/112/57,1 40 840 2060 11/2007
LM-Nr. 13
- B 656 LK112/Ø70-Ø57,1 5/112/57,1 50 815 2060 5/2004
LM-Nr. 13
T37 B 656 LK112/Ø70-Ø57,1 5/112/57,1 50 815 2060 11/2007
LM-Nr. 13
- B 656 LK112/Ø70-Ø66,6 5/112/66,6 40 840 2060 5/2004
LM-Nr. 2
T37 B 656 LK112/Ø70-Ø66,6 5/112/66,6 40 840 2060 11/2007
LM-Nr. 2
- B 656 LK112/Ø70-Ø66,6 5/112/66,6 50 815 2060 5/2004
LM-Nr. 2
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Gutachten Nr. 55150804 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 6

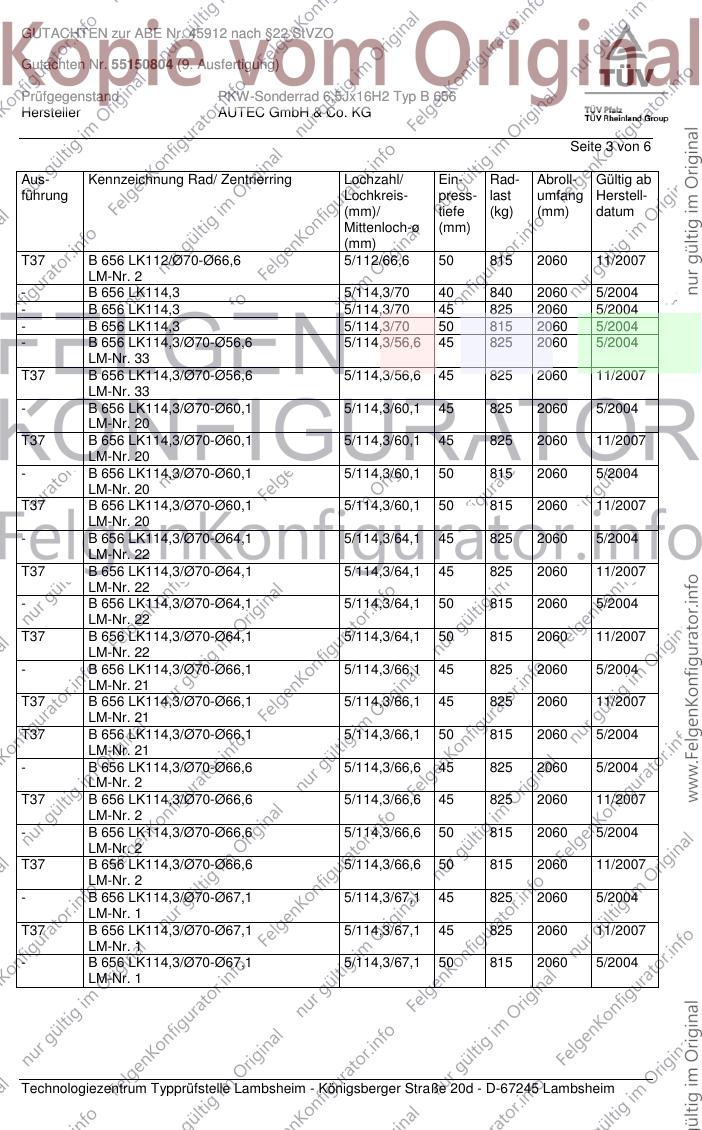

Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
T37 B 656 LK112/Ø70-Ø66,6 5/112/66,6 50 815 2060 11/2007
LM-Nr. 2
- B 656 LK114,3 5/114,3/70 40 840 2060 5/2004
- B 656 LK114,3 5/114,3/70 45 825 2060 5/2004
- B 656 LK114,3 5/114,3/70 50 815 2060 5/2004
- B 656 LK114,3/Ø70-Ø56,6 5/114,3/56,6 45 825 2060 5/2004
LM-Nr. 33
T37 B 656 LK114,3/Ø70-Ø56,6 5/114,3/56,6 45 825 2060 11/2007
LM-Nr. 33
- B 656 LK114,3/Ø70-Ø60,1 5/114,3/60,1 45 825 2060 5/2004
LM-Nr. 20
T37 B 656 LK114,3/Ø70-Ø60,1 5/114,3/60,1 45 825 2060 11/2007
LM-Nr. 20
- B 656 LK114,3/Ø70-Ø60,1 5/114,3/60,1 50 815 2060 5/2004
LM-Nr. 20
T37 B 656 LK114,3/Ø70-Ø60,1 5/114,3/60,1 50 815 2060 11/2007
LM-Nr. 20
- B 656 LK114,3/Ø70-Ø64,1 5/114,3/64,1 45 825 2060 5/2004
LM-Nr. 22
T37 B 656 LK114,3/Ø70-Ø64,1 5/114,3/64,1 45 825 2060 11/2007
LM-Nr. 22
- B 656 LK114,3/Ø70-Ø64,1 5/114,3/64,1 50 815 2060 5/2004
LM-Nr. 22
T37 B 656 LK114,3/Ø70-Ø64,1 5/114,3/64,1 50 815 2060 11/2007
LM-Nr. 22
- B 656 LK114,3/Ø70-Ø66,1 5/114,3/66,1 45 825 2060 5/2004
LM-Nr. 21
T37 B 656 LK114,3/Ø70-Ø66,1 5/114,3/66,1 45 825 2060 11/2007
LM-Nr. 21
T37 B 656 LK114,3/Ø70-Ø66,1 5/114,3/66,1 50 815 2060 5/2004
LM-Nr. 21
- B 656 LK114,3/Ø70-Ø66,6 5/114,3/66,6 45 825 2060 5/2004
LM-Nr. 2
T37 B 656 LK114,3/Ø70-Ø66,6 5/114,3/66,6 45 825 2060 11/2007
LM-Nr. 2
- B 656 LK114,3/Ø70-Ø66,6 5/114,3/66,6 50 815 2060 5/2004
LM-Nr. 2
T37 B 656 LK114,3/Ø70-Ø66,6 5/114,3/66,6 50 815 2060 11/2007
LM-Nr. 2
- B 656 LK114,3/Ø70-Ø67,1 5/114,3/67,1 45 825 2060 5/2004
LM-Nr. 1
T37 B 656 LK114,3/Ø70-Ø67,1 5/114,3/67,1 45 825 2060 11/2007
LM-Nr. 1
- B 656 LK114,3/Ø70-Ø67,1 5/114,3/67,1 50 815 2060 5/2004
LM-Nr. 1
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Gutachten Nr. 55150804 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 6

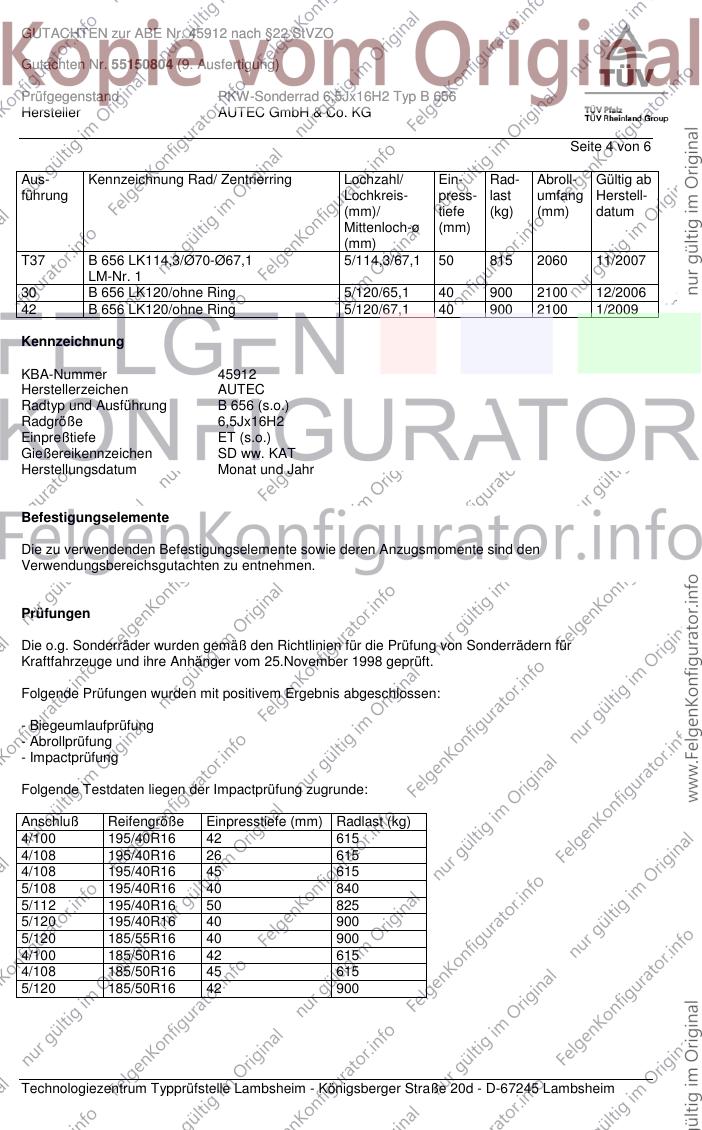

Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
T37 B 656 LK114,3/Ø70-Ø67,1 5/114,3/67,1 50 815 2060 11/2007
LM-Nr. 1
30 B 656 LK120/ohne Ring 5/120/65,1 40 900 2100 12/2006
42 B 656 LK120/ohne Ring 5/120/67,1 40 900 2100 1/2009
Kennzeichnung
KBA-Nummer 45912
Herstellerzeichen AUTEC
Radtyp und Ausführung B 656 (s.o.)
Radgröße 6,5Jx16H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen SD ww. KAT
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
4/100 195/40R16 42 615
4/108 195/40R16 26 615
4/108 195/40R16 45 615
5/108 195/40R16 40 840
5/112 195/40R16 50 825
5/120 195/40R16 40 900
5/120 185/55R16 40 900
4/100 185/50R16 42 615
4/108 185/50R16 45 615
5/120 185/50R16 42 900
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Gutachten Nr. 55150804 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 6
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 265/70R16 40 900
5/120 265/70R16 42 900
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,1 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab Juni 2004 durchgeführt.
Hinweise zum Sonderrad
Die mit „-“ gekennzeichneten Ausführungen wurden bis 31.10.2007 produziert.
Die mit „T37“ gekennzeichneten Ausführungen werden ab 01.11.2007 produziert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten

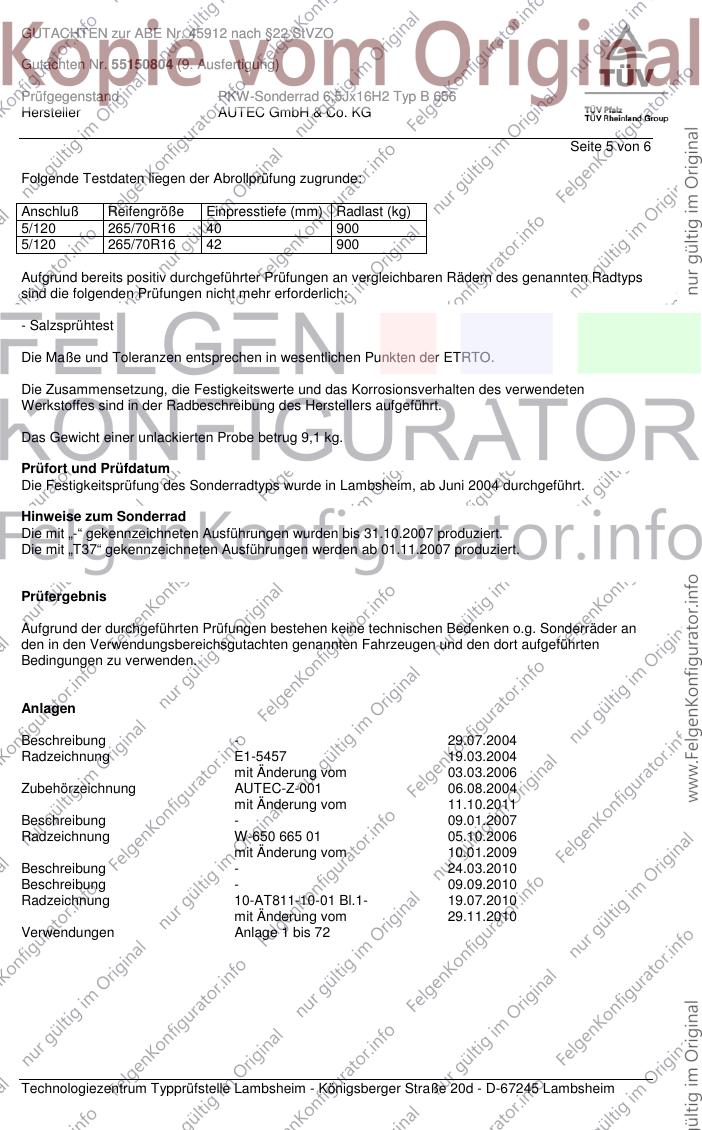

Bedingungen zu verwenden.
Anlagen
Beschreibung - 29.07.2004
Radzeichnung E1-5457 19.03.2004
mit Änderung vom 03.03.2006
Zubehörzeichnung AUTEC-Z-001 06.08.2004
mit Änderung vom 11.10.2011
Beschreibung - 09.01.2007
Radzeichnung W-650 665 01 05.10.2006
mit Änderung vom 10.01.2009
Beschreibung - 24.03.2010
Beschreibung - 09.09.2010
Radzeichnung 10-AT811-10-01 Bl.1- 19.07.2010
mit Änderung vom 29.11.2010
Verwendungen Anlage 1 bis 72

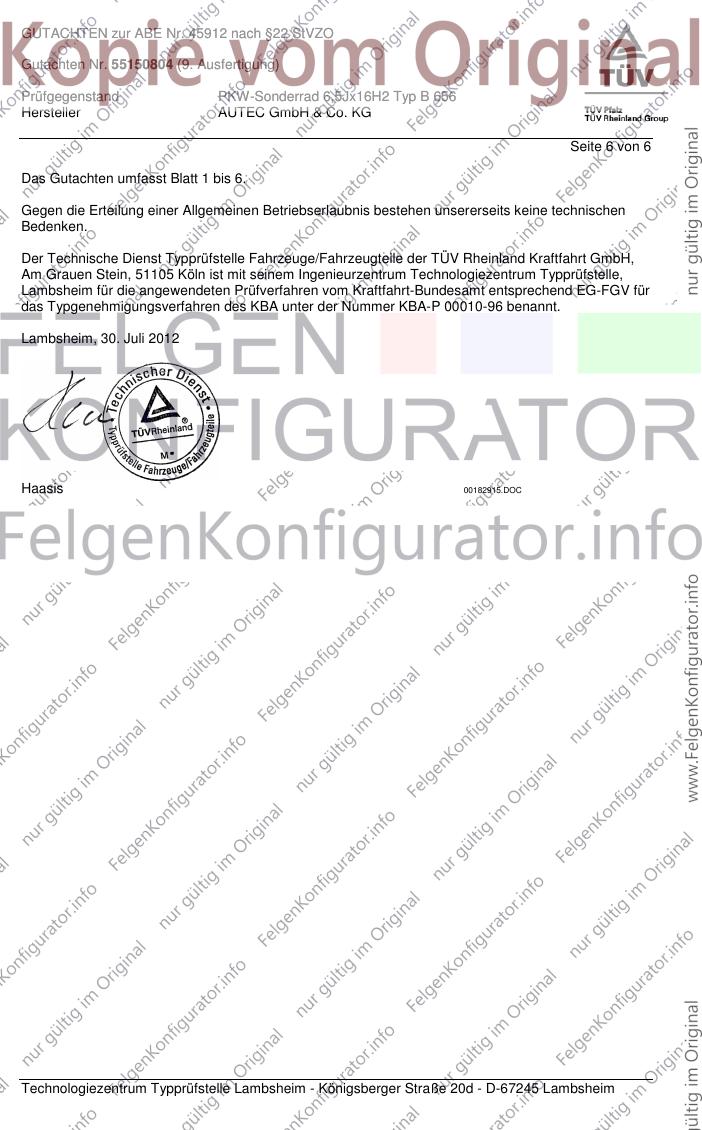

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Gutachten Nr. 55150804 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 6
Das Gutachten umfasst Blatt 1 bis 6.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. Juli 2012
Haasis 00182915.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 65 zum Gutachten Nr. 55150804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG

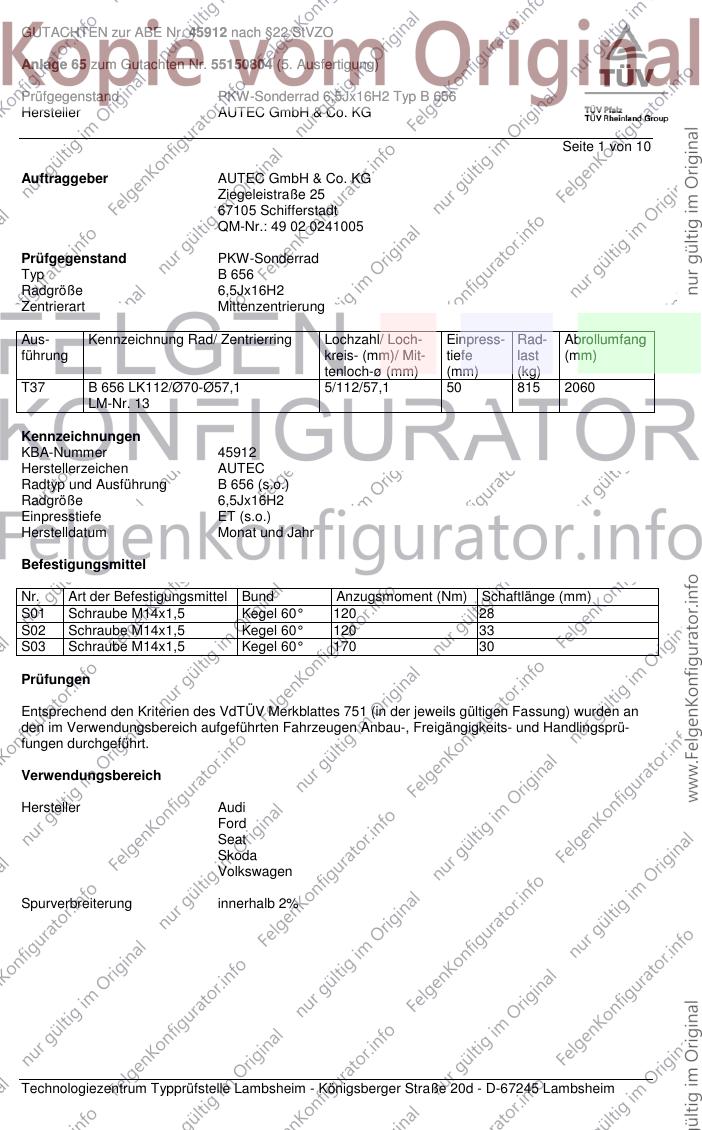

Seite 1 von 10
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ B 656
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
T37 B 656 LK112/Ø70-Ø57,1 5/112/57,1 50 815 2060
LM-Nr. 13
Kennzeichnungen
KBA-Nummer 45912
Herstellerzeichen AUTEC
Radtyp und Ausführung B 656 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 120 33
S03 Schraube M14x1,5 Kegel 60° 170 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 65 zum Gutachten Nr. 55150804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG

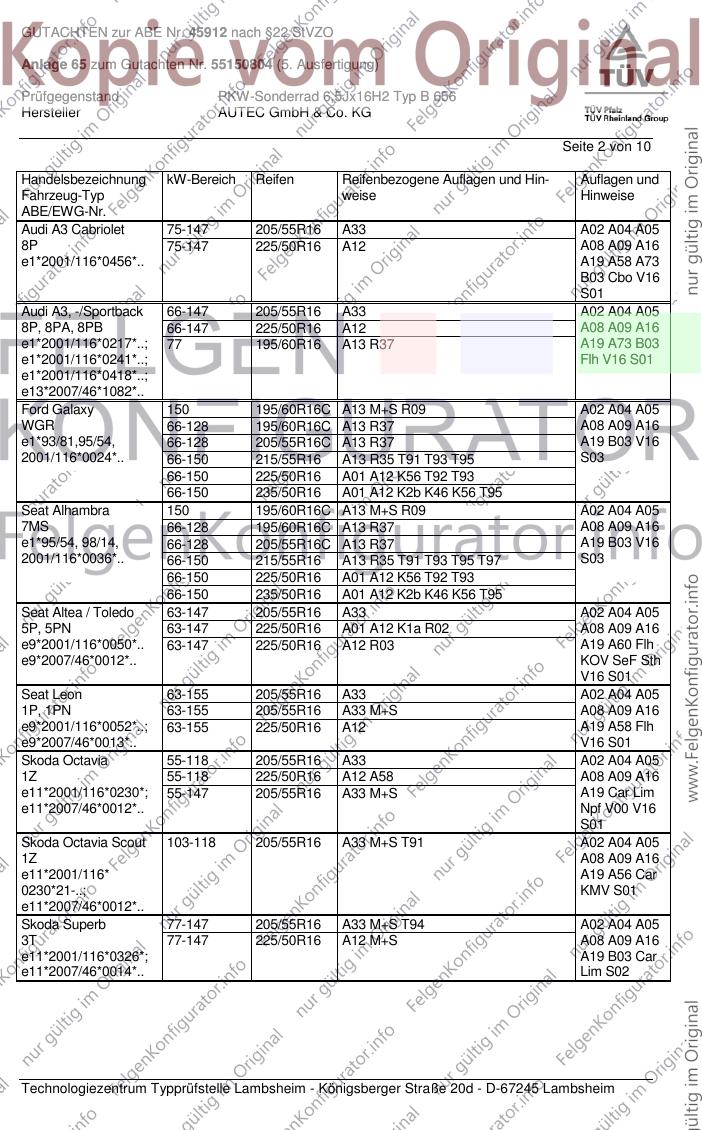

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/55R16 A33 A02 A04 A05
8P 75-147 225/50R16 A12 A08 A09 A16
e1*2001/116*0456*.. A19 A58 A73
B03 Cbo V16
S01
Audi A3, -/Sportback 66-147 205/55R16 A33 A02 A04 A05
8P, 8PA, 8PB 66-147 225/50R16 A12 A08 A09 A16
e1*2001/116*0217*..; 77 195/60R16 A13 R37 A19 A73 B03
e1*2001/116*0241*..; Flh V16 S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Ford Galaxy 150 195/60R16C A13 M+S R09 A02 A04 A05
WGR 66-128 195/60R16C A13 R37 A08 A09 A16
e1*93/81,95/54, 66-128 205/55R16C A13 R37 A19 B03 V16
2001/116*0024*.. 66-150 215/55R16 A13 R35 T91 T93 T95 S03
66-150 225/50R16 A01 A12 K56 T92 T93
66-150 235/50R16 A01 A12 K2b K46 K56 T95
Seat Alhambra 150 195/60R16C A13 M+S R09 A02 A04 A05
7MS 66-128 195/60R16C A13 R37 A08 A09 A16
e1*95/54, 98/14, 66-128 205/55R16C A13 R37 A19 B03 V16
2001/116*0036*.. 66-150 215/55R16 A13 R35 T91 T93 T95 T97 S03
66-150 225/50R16 A01 A12 K56 T92 T93
66-150 235/50R16 A01 A12 K2b K46 K56 T95
Seat Altea / Toledo 63-147 205/55R16 A33 A02 A04 A05
5P, 5PN 63-147 225/50R16 A01 A12 K1a R02 A08 A09 A16
e9*2001/116*0050*.. 63-147 225/50R16 A12 R03 A19 A60 Flh
e9*2007/46*0012*.. KOV SeF Sth
V16 S01
Seat Leon 63-155 205/55R16 A33 A02 A04 A05
1P, 1PN 63-155 205/55R16 A33 M+S A08 A09 A16
e9*2001/116*0052*..; 63-155 225/50R16 A12 A19 A58 Flh
e9*2007/46*0013*.. V16 S01
Skoda Octavia 55-118 205/55R16 A33 A02 A04 A05
1Z 55-118 225/50R16 A12 A58 A08 A09 A16
e11*2001/116*0230*; 55-147 205/55R16 A33 M+S A19 Car Lim
e11*2007/46*0012*.. Npf V00 V16
S01
Skoda Octavia Scout 103-118 205/55R16 A33 M+S T91 A02 A04 A05
1Z A08 A09 A16
e11*2001/116* A19 A56 Car
0230*21-..; KMV S01
e11*2007/46*0012*..
Skoda Superb 77-147 205/55R16 A33 M+S T94 A02 A04 A05
3T 77-147 225/50R16 A12 M+S A08 A09 A16
e11*2001/116*0326*; A19 B03 Car
e11*2007/46*0014*.. Lim S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 65 zum Gutachten Nr. 55150804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG

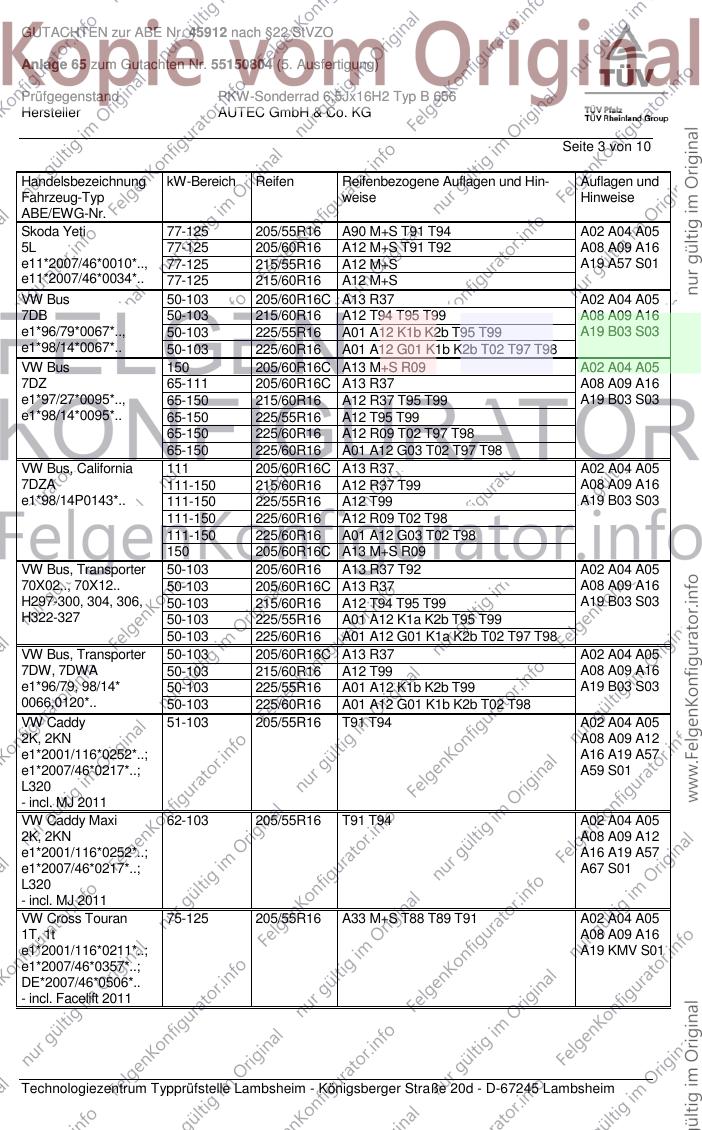

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 205/55R16 A90 M+S T91 T94 A02 A04 A05
5L 77-125 205/60R16 A12 M+S T91 T92 A08 A09 A16
e11*2007/46*0010*.., 77-125 215/55R16 A12 M+S A19 A57 S01
e11*2007/46*0034*.. 77-125 215/60R16 A12 M+S
VW Bus 50-103 205/60R16C A13 R37 A02 A04 A05
7DB 50-103 215/60R16 A12 T94 T95 T99 A08 A09 A16
e1*96/79*0067*.., 50-103 225/55R16 A01 A12 K1b K2b T95 T99 A19 B03 S03
e1*98/14*0067*.. 50-103 225/60R16 A01 A12 G01 K1b K2b T02 T97 T98
VW Bus 150 205/60R16C A13 M+S R09 A02 A04 A05
7DZ 65-111 205/60R16C A13 R37 A08 A09 A16
e1*97/27*0095*.., 65-150 215/60R16 A12 R37 T95 T99 A19 B03 S03
e1*98/14*0095*.. 65-150 225/55R16 A12 T95 T99
65-150 225/60R16 A12 R09 T02 T97 T98
65-150 225/60R16 A01 A12 G03 T02 T97 T98
VW Bus, California 111 205/60R16C A13 R37 A02 A04 A05
7DZA 111-150 215/60R16 A12 R37 T99 A08 A09 A16
e1*98/14P0143*.. 111-150 225/55R16 A12 T99 A19 B03 S03
111-150 225/60R16 A12 R09 T02 T98
111-150 225/60R16 A01 A12 G03 T02 T98
150 205/60R16C A13 M+S R09
VW Bus, Transporter 50-103 205/60R16 A13 R37 T92 A02 A04 A05
70X02.., 70X12.. 50-103 205/60R16C A13 R37 A08 A09 A16
H297-300, 304, 306, 50-103 215/60R16 A12 T94 T95 T99 A19 B03 S03
H322-327 50-103 225/55R16 A01 A12 K1a K2b T95 T99
50-103 225/60R16 A01 A12 G01 K1a K2b T02 T97 T98
VW Bus, Transporter 50-103 205/60R16C A13 R37 A02 A04 A05
7DW, 7DWA 50-103 215/60R16 A12 T99 A08 A09 A16
e1*96/79, 98/14* 50-103 225/55R16 A01 A12 K1b K2b T99 A19 B03 S03
0066,0120*.. 50-103 225/60R16 A01 A12 G01 K1b K2b T02 T98
VW Caddy 51-103 205/55R16 T91 T94 A02 A04 A05
2K, 2KN A08 A09 A12
e1*2001/116*0252*..; A16 A19 A57
e1*2007/46*0217*..; A59 S01
L320
- incl. MJ 2011
VW Caddy Maxi 62-103 205/55R16 T91 T94 A02 A04 A05
2K, 2KN A08 A09 A12
e1*2001/116*0252*..; A16 A19 A57
e1*2007/46*0217*..; A67 S01
L320
- incl. MJ 2011
VW Cross Touran 75-125 205/55R16 A33 M+S T88 T89 T91 A02 A04 A05
1T, 1t A08 A09 A16
e1*2001/116*0211*..; A19 KMV S01
e1*2007/46*0357*..;
DE*2007/46*0506*..
- incl. Facelift 2011

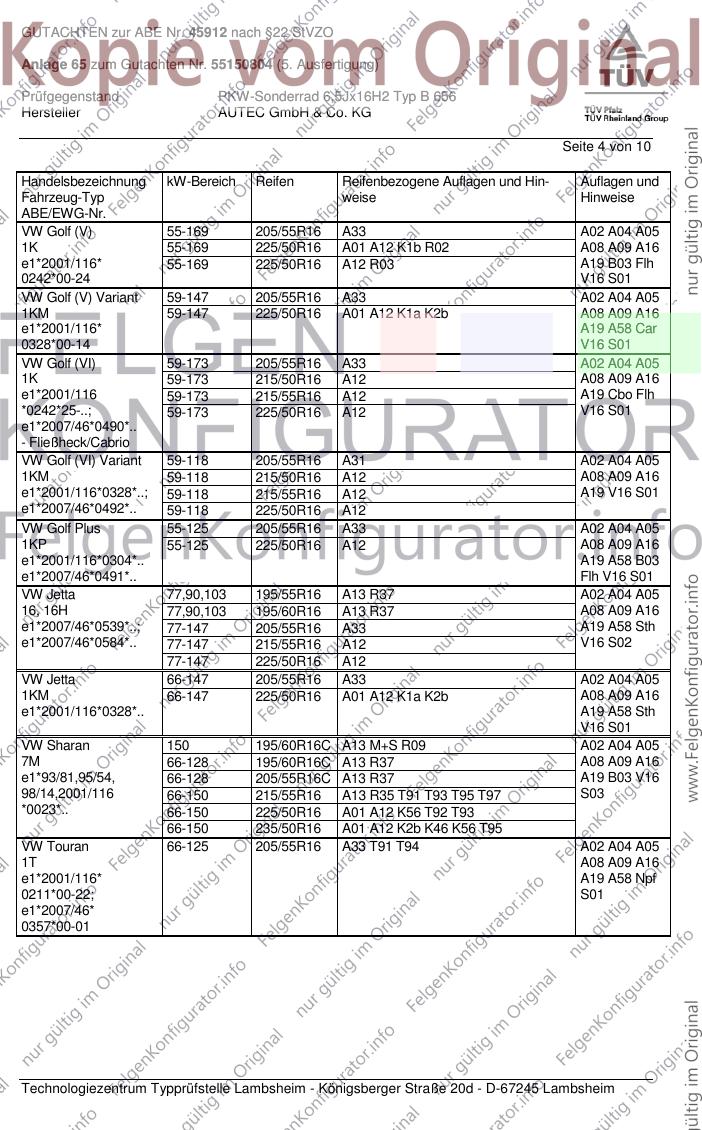

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 65 zum Gutachten Nr. 55150804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-169 205/55R16 A33 A02 A04 A05
1K 55-169 225/50R16 A01 A12 K1b R02 A08 A09 A16
e1*2001/116* 55-169 225/50R16 A12 R03 A19 B03 Flh
0242*00-24 V16 S01
VW Golf (V) Variant 59-147 205/55R16 A33 A02 A04 A05
1KM 59-147 225/50R16 A01 A12 K1a K2b A08 A09 A16
e1*2001/116* A19 A58 Car
0328*00-14 V16 S01
VW Golf (VI) 59-173 205/55R16 A33 A02 A04 A05
1K 59-173 215/50R16 A12 A08 A09 A16
e1*2001/116 59-173 215/55R16 A12 A19 Cbo Flh
*0242*25-..; 59-173 225/50R16 A12 V16 S01
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A31 A02 A04 A05
1KM 59-118 215/50R16 A12 A08 A09 A16
e1*2001/116*0328*..; 59-118 215/55R16 A12 A19 V16 S01
e1*2007/46*0492*.. 59-118 225/50R16 A12
VW Golf Plus 55-125 205/55R16 A33 A02 A04 A05
1KP 55-125 225/50R16 A12 A08 A09 A16
e1*2001/116*0304*.. A19 A58 B03
e1*2007/46*0491*.. Flh V16 S01
VW Jetta 77,90,103 195/55R16 A13 R37 A02 A04 A05
16, 16H 77,90,103 195/60R16 A13 R37 A08 A09 A16
e1*2007/46*0539*..; 77-147 205/55R16 A33 A19 A58 Sth
e1*2007/46*0584*.. 77-147 215/55R16 A12 V16 S02
77-147 225/50R16 A12
VW Jetta 66-147 205/55R16 A33 A02 A04 A05
1KM 66-147 225/50R16 A01 A12 K1a K2b A08 A09 A16
e1*2001/116*0328*.. A19 A58 Sth
V16 S01
VW Sharan 150 195/60R16C A13 M+S R09 A02 A04 A05
7M 66-128 195/60R16C A13 R37 A08 A09 A16
e1*93/81,95/54, 66-128 205/55R16C A13 R37 A19 B03 V16
98/14,2001/116 66-150 215/55R16 A13 R35 T91 T93 T95 T97 S03
*0023*.. 66-150 225/50R16 A01 A12 K56 T92 T93
66-150 235/50R16 A01 A12 K2b K46 K56 T95
VW Touran 66-125 205/55R16 A33 T91 T94 A02 A04 A05
1T A08 A09 A16
e1*2001/116* A19 A58 Npf
0211*00-22; S01
e1*2007/46*
0357*00-01

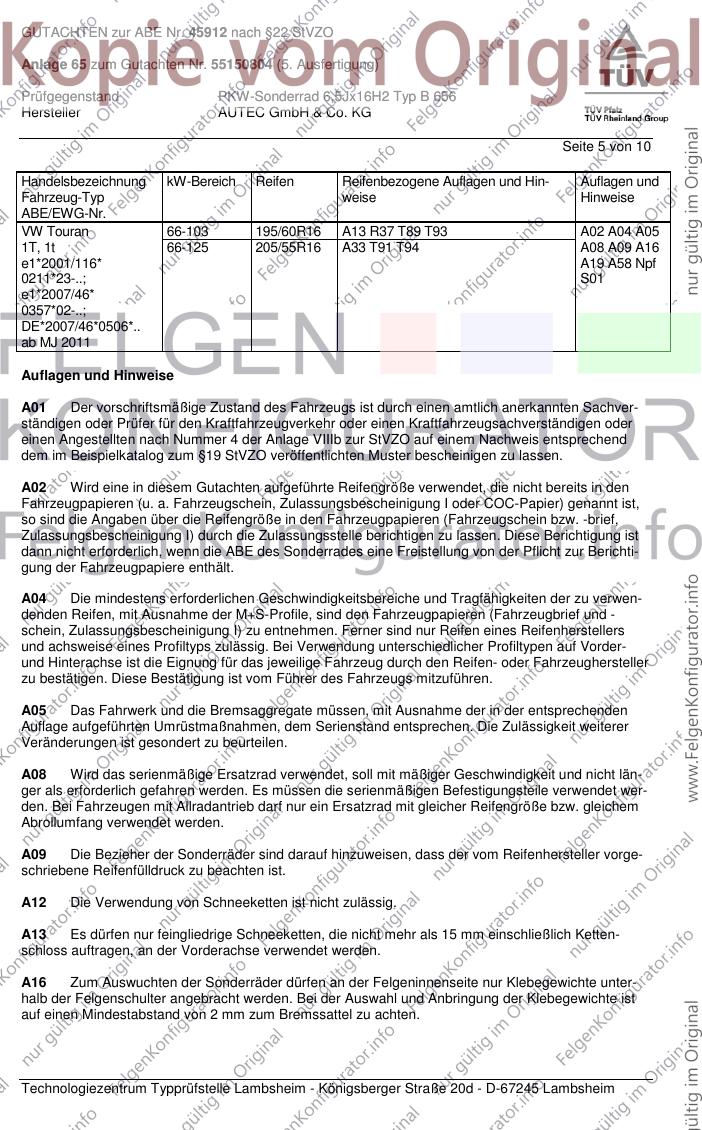

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 65 zum Gutachten Nr. 55150804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Touran 66-103 195/60R16 A13 R37 T89 T93 A02 A04 A05
1T, 1t 66-125 205/55R16 A33 T91 T94 A08 A09 A16
e1*2001/116* A19 A58 Npf
0211*23-..; S01
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 65 zum Gutachten Nr. 55150804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 10

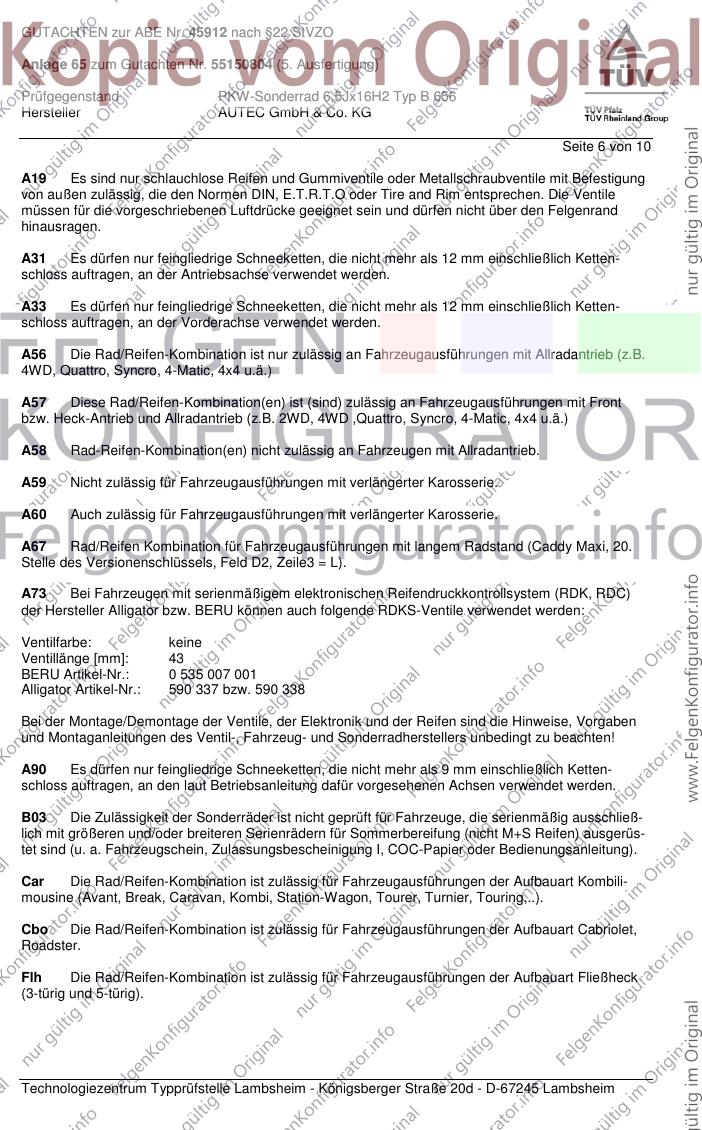

A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Antriebsachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 65 zum Gutachten Nr. 55150804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 10
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

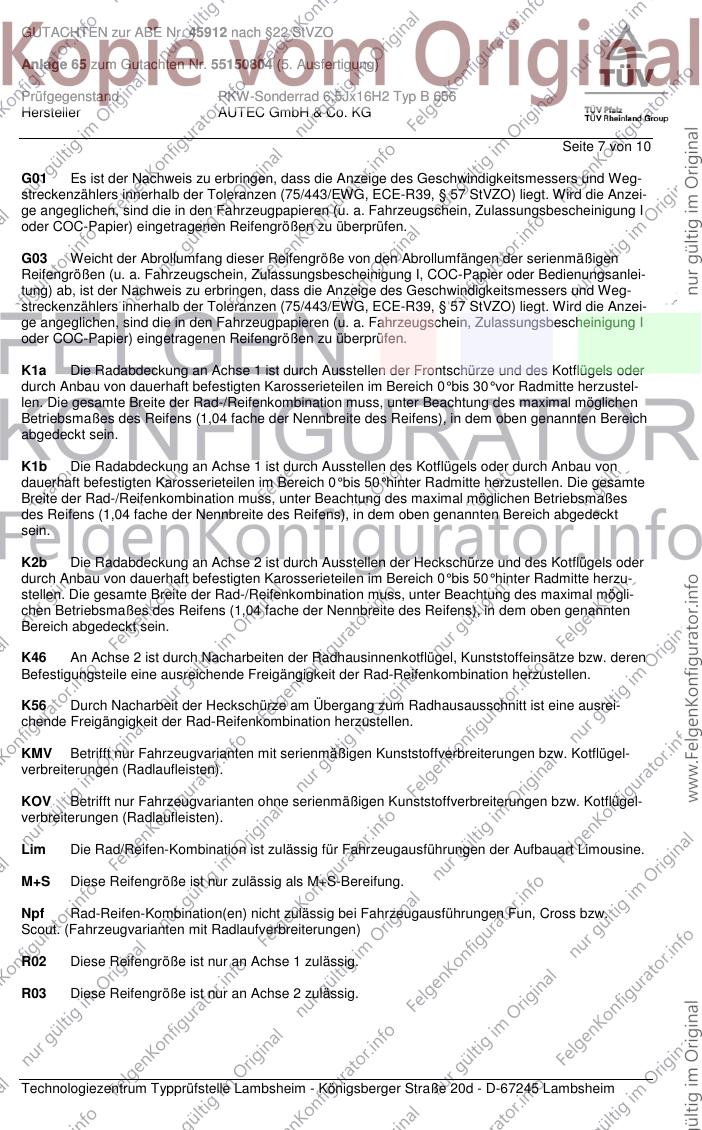

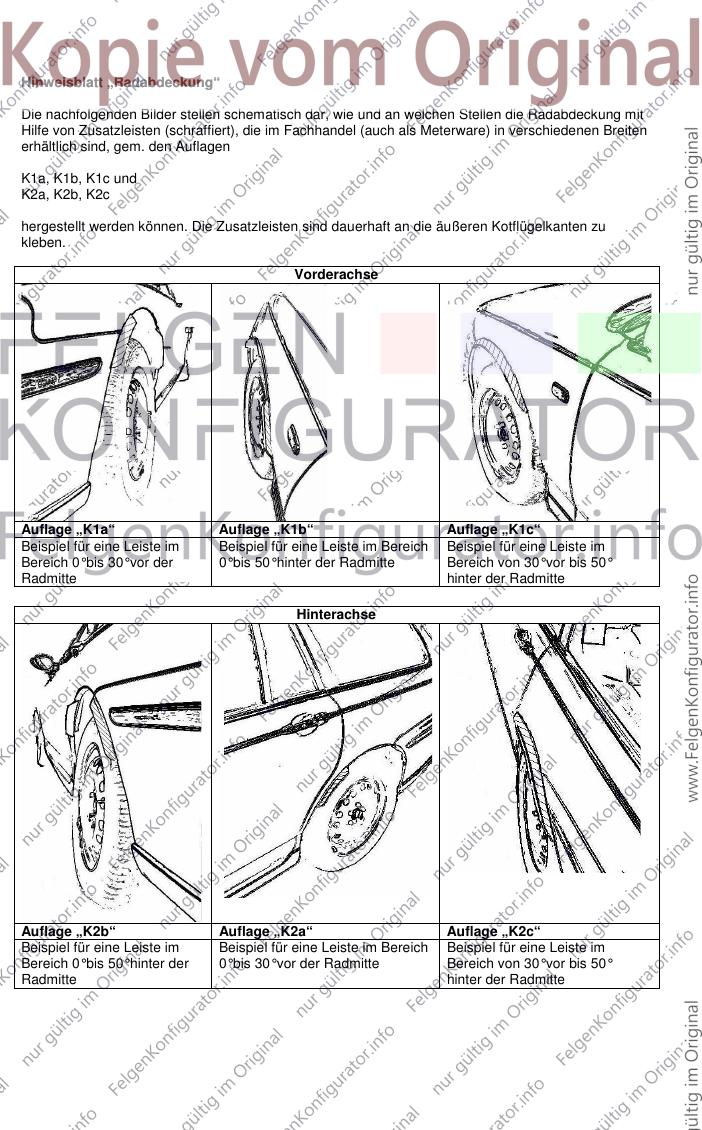

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 65 zum Gutachten Nr. 55150804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 10

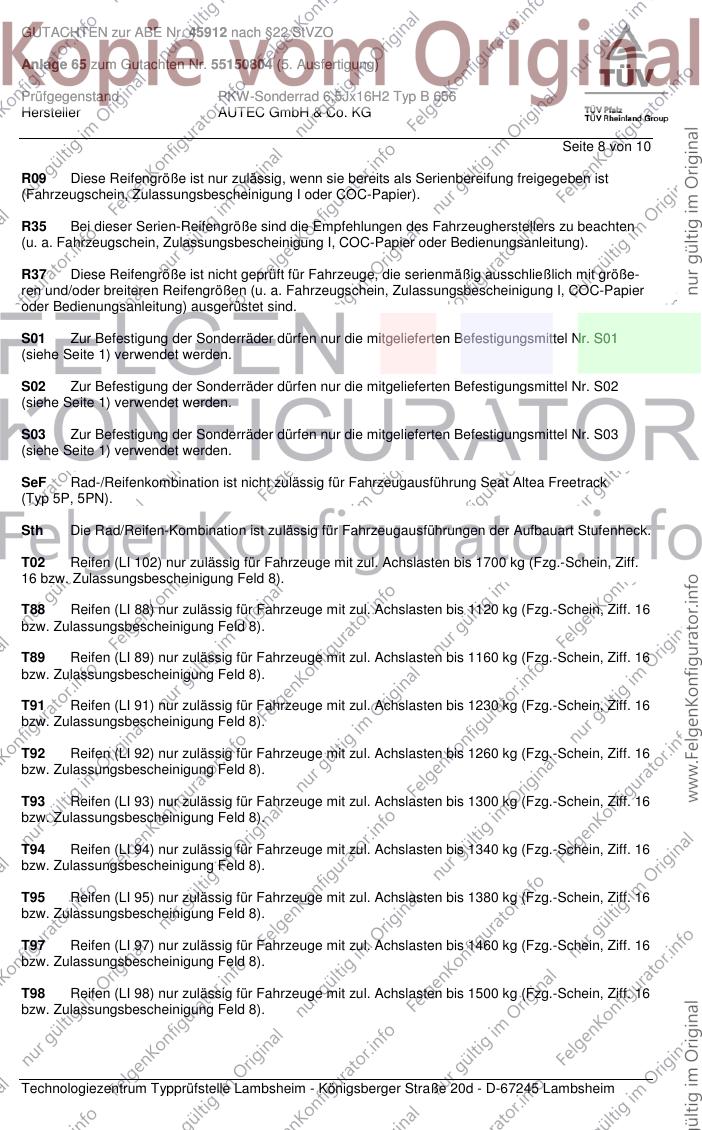

R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 65 zum Gutachten Nr. 55150804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 10
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

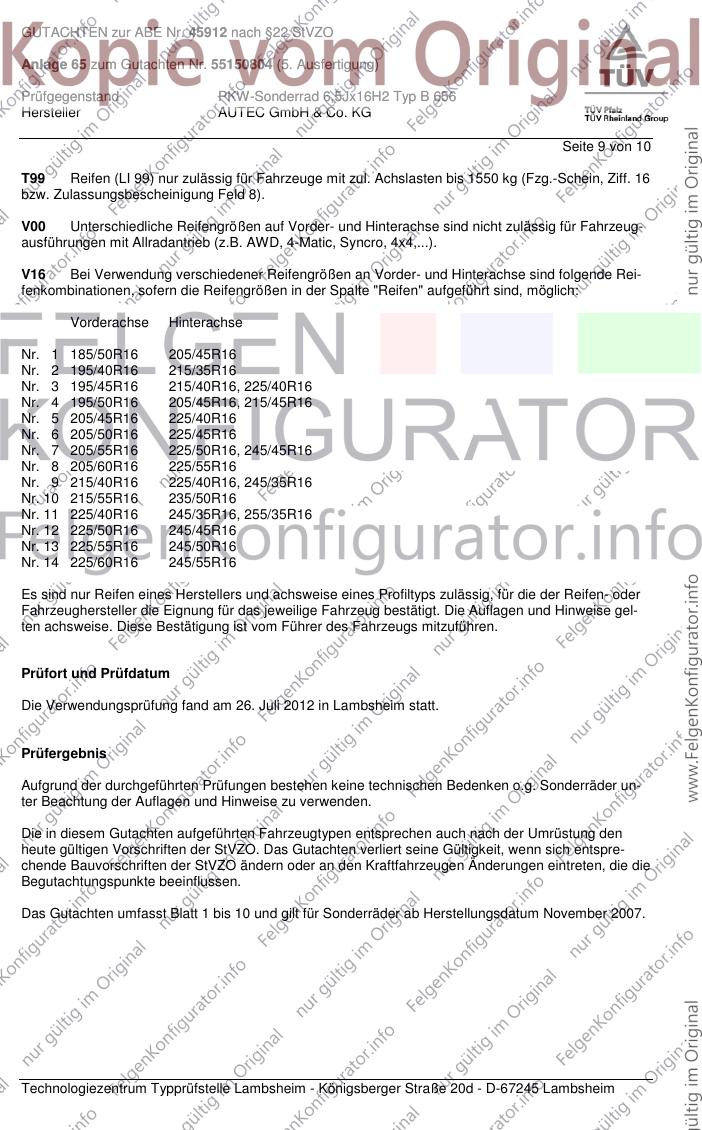

V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

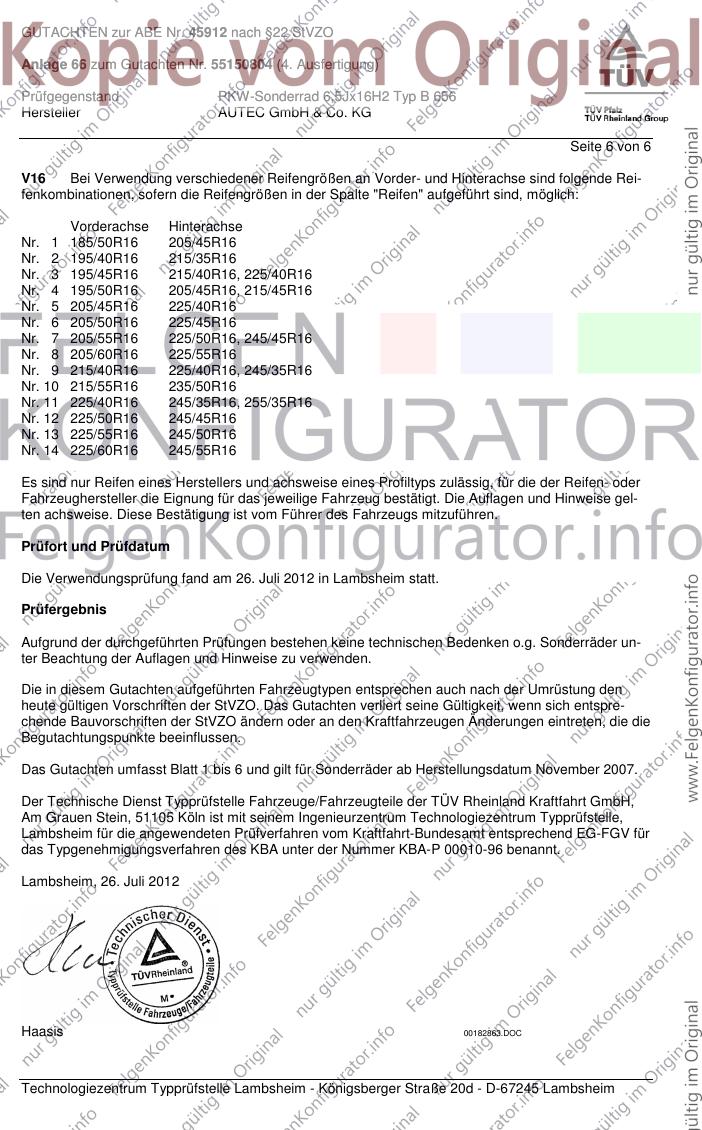

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Juli 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 65 zum Gutachten Nr. 55150804 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 10

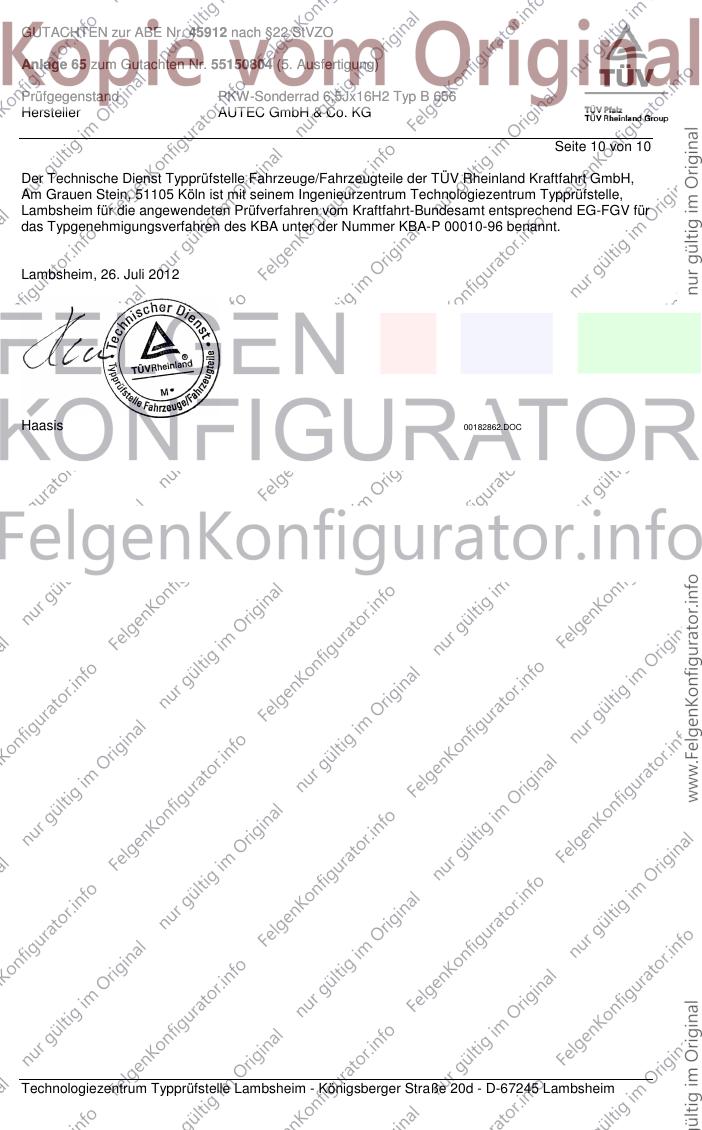

Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Juli 2012
Haasis 00182862.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO

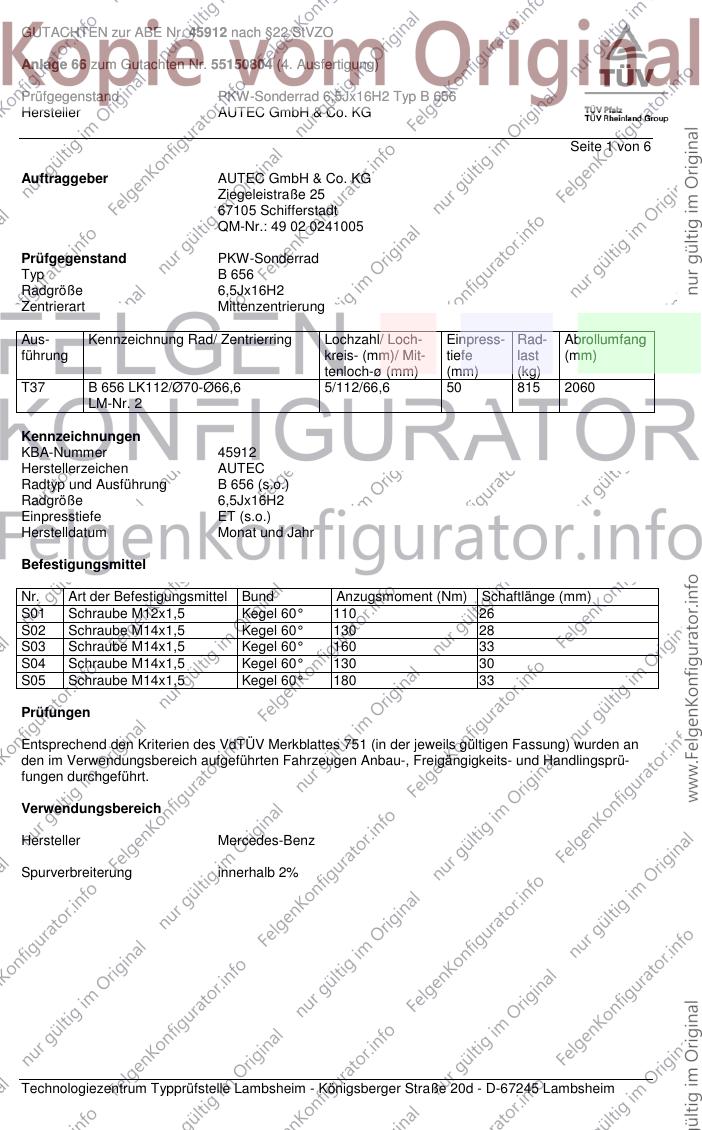

Anlage 66 zum Gutachten Nr. 55150804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 6
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ B 656
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
T37 B 656 LK112/Ø70-Ø66,6 5/112/66,6 50 815 2060
LM-Nr. 2
Kennzeichnungen
KBA-Nummer 45912
Herstellerzeichen AUTEC
Radtyp und Ausführung B 656 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M14x1,5 Kegel 60° 130 28
S03 Schraube M14x1,5 Kegel 60° 160 33
S04 Schraube M14x1,5 Kegel 60° 130 30
S05 Schraube M14x1,5 Kegel 60° 180 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Mercedes-Benz
Spurverbreiterung innerhalb 2%

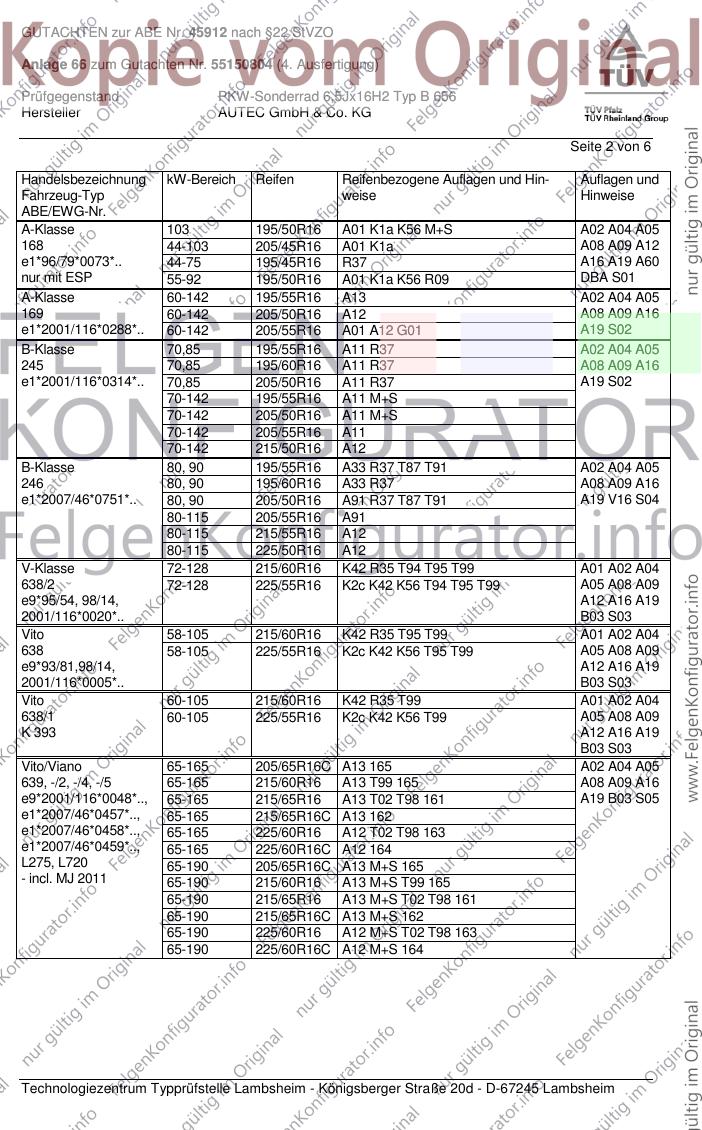

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 66 zum Gutachten Nr. 55150804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
A-Klasse 103 195/50R16 A01 K1a K56 M+S A02 A04 A05
168 44-103 205/45R16 A01 K1a A08 A09 A12
e1*96/79*0073*.. 44-75 195/45R16 R37 A16 A19 A60
nur mit ESP 55-92 195/50R16 A01 K1a K56 R09 DBA S01
A-Klasse 60-142 195/55R16 A13 A02 A04 A05
169 60-142 205/50R16 A12 A08 A09 A16
e1*2001/116*0288*.. 60-142 205/55R16 A01 A12 G01 A19 S02
B-Klasse 70,85 195/55R16 A11 R37 A02 A04 A05
245 70,85 195/60R16 A11 R37 A08 A09 A16
e1*2001/116*0314*.. 70,85 205/50R16 A11 R37 A19 S02
70-142 195/55R16 A11 M+S
70-142 205/50R16 A11 M+S
70-142 205/55R16 A11
70-142 215/50R16 A12
B-Klasse 80, 90 195/55R16 A33 R37 T87 T91 A02 A04 A05
246 80, 90 195/60R16 A33 R37 A08 A09 A16
e1*2007/46*0751*.. 80, 90 205/50R16 A91 R37 T87 T91 A19 V16 S04
80-115 205/55R16 A91
80-115 215/55R16 A12
80-115 225/50R16 A12
V-Klasse 72-128 215/60R16 K42 R35 T94 T95 T99 A01 A02 A04
638/2 72-128 225/55R16 K2c K42 K56 T94 T95 T99 A05 A08 A09
e9*95/54, 98/14, A12 A16 A19
2001/116*0020*.. B03 S03
Vito 58-105 215/60R16 K42 R35 T95 T99 A01 A02 A04
638 58-105 225/55R16 K2c K42 K56 T95 T99 A05 A08 A09
e9*93/81,98/14, A12 A16 A19
2001/116*0005*.. B03 S03
Vito 60-105 215/60R16 K42 R35 T99 A01 A02 A04
638/1 60-105 225/55R16 K2c K42 K56 T99 A05 A08 A09
K 393 A12 A16 A19
B03 S03
Vito/Viano 65-165 205/65R16C A13 165 A02 A04 A05
639, -/2, -/4, -/5 65-165 215/60R16 A13 T99 165 A08 A09 A16
e9*2001/116*0048*.., 65-165 215/65R16 A13 T02 T98 161 A19 B03 S05
e1*2007/46*0457*.., 65-165 215/65R16C A13 162
e1*2007/46*0458*.., 65-165 225/60R16 A12 T02 T98 163
e1*2007/46*0459*.., 65-165 225/60R16C A12 164
L275, L720 65-190 205/65R16C A13 M+S 165
- incl. MJ 2011 65-190 215/60R16 A13 M+S T99 165
65-190 215/65R16 A13 M+S T02 T98 161
65-190 215/65R16C A13 M+S 162
65-190 225/60R16 A12 M+S T02 T98 163
65-190 225/60R16C A12 M+S 164

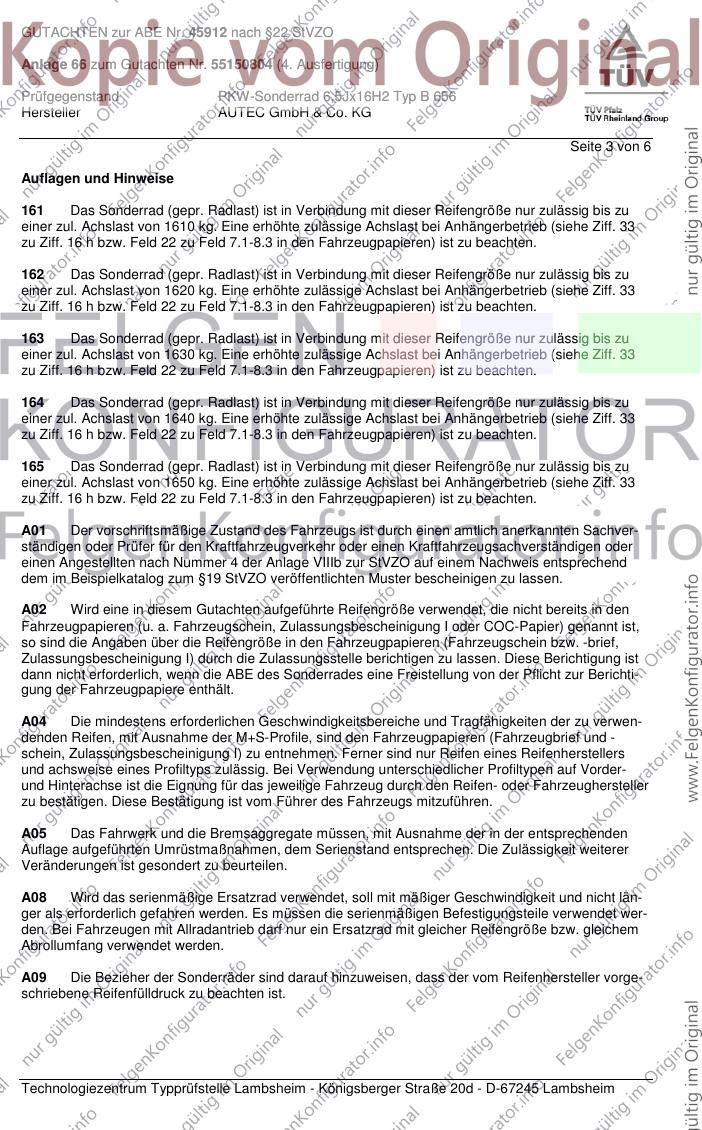

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 66 zum Gutachten Nr. 55150804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 6
Auflagen und Hinweise
161 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1610 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
162 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1620 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
163 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1630 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
164 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1640 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
165 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1650 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.

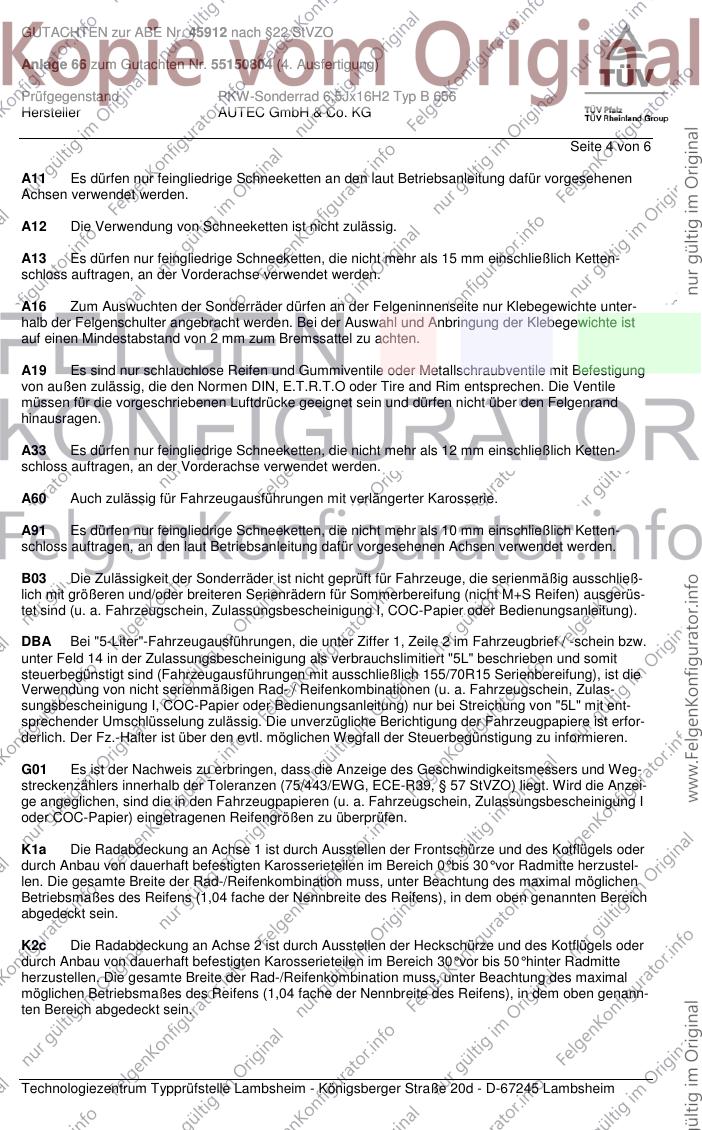

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 66 zum Gutachten Nr. 55150804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 6
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit ent-
sprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist erfor-
derlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu informieren.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.

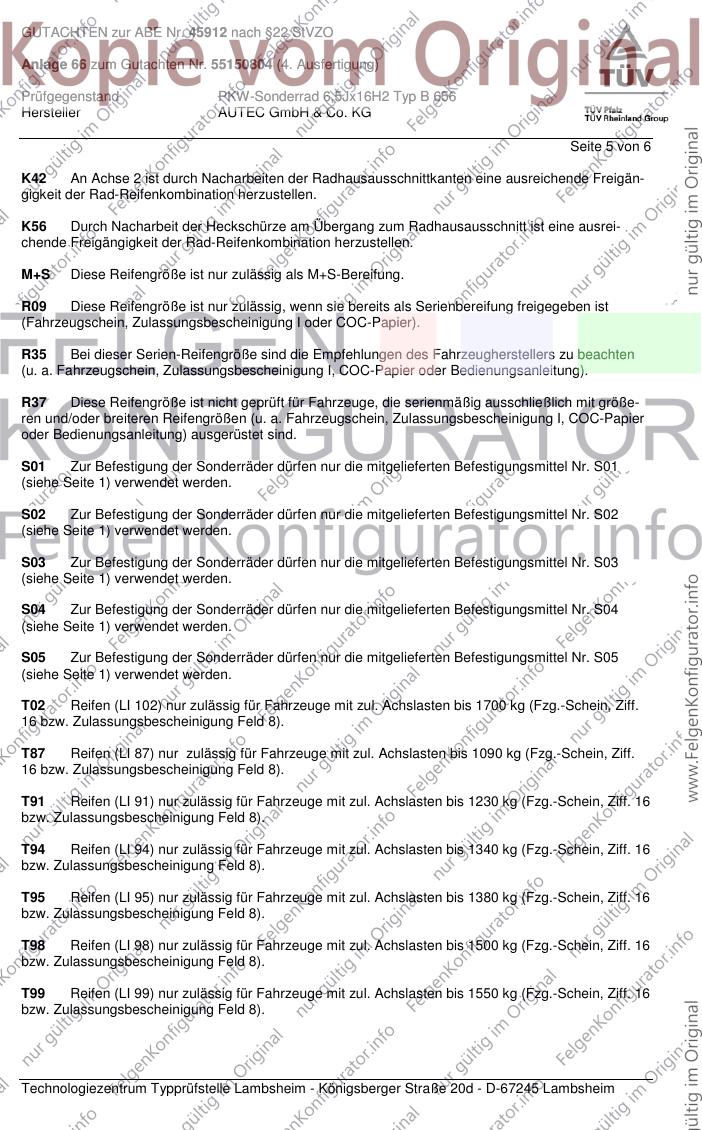

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 66 zum Gutachten Nr. 55150804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 6
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45912 nach §22 StVZO
Anlage 66 zum Gutachten Nr. 55150804 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ B 656
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 6
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Juli 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Juli 2012
Haasis 00182863.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte

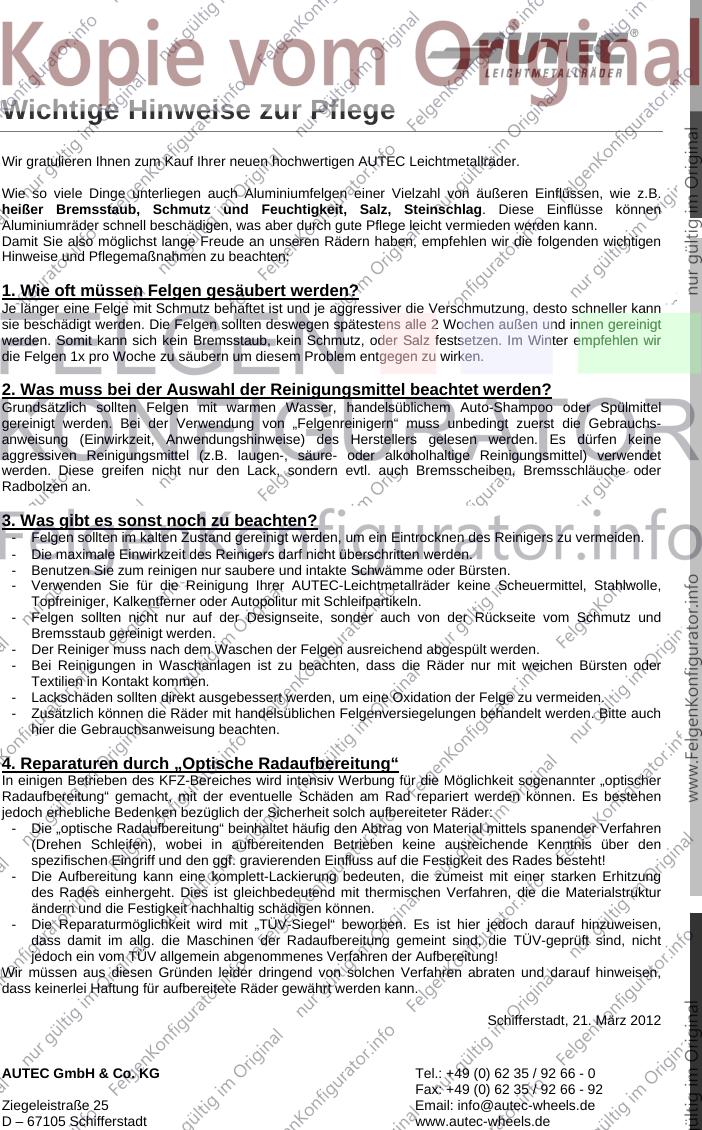

Wichtige Hinweise zur Pflege
Wir gratulieren Ihnen zum Kauf Ihrer neuen hochwertigen AUTEC Leichtmetallräder.
Wie so viele Dinge unterliegen auch Aluminiumfelgen einer Vielzahl von äußeren Einflüssen, wie z.B.
heißer Bremsstaub, Schmutz und Feuchtigkeit, Salz, Steinschlag. Diese Einflüsse können
Aluminiumräder schnell beschädigen, was aber durch gute Pflege leicht vermieden werden kann.
Damit Sie also möglichst lange Freude an unseren Rädern haben, empfehlen wir die folgenden wichtigen
Hinweise und Pflegemaßnahmen zu beachten:
1. Wie oft müssen Felgen gesäubert werden?
Je länger eine Felge mit Schmutz behaftet ist und je aggressiver die Verschmutzung, desto schneller kann
sie beschädigt werden. Die Felgen sollten deswegen spätestens alle 2 Wochen außen und innen gereinigt
werden. Somit kann sich kein Bremsstaub, kein Schmutz, oder Salz festsetzen. Im Winter empfehlen wir
die Felgen 1x pro Woche zu säubern um diesem Problem entgegen zu wirken.
2. Was muss bei der Auswahl der Reinigungsmittel beachtet werden?
Grundsätzlich sollten Felgen mit warmen Wasser, handelsüblichem Auto-Shampoo oder Spülmittel
gereinigt werden. Bei der Verwendung von „Felgenreinigern“ muss unbedingt zuerst die Gebrauchs-
anweisung (Einwirkzeit, Anwendungshinweise) des Herstellers gelesen werden. Es dürfen keine
aggressiven Reinigungsmittel (z.B. laugen-, säure- oder alkoholhaltige Reinigungsmittel) verwendet
werden. Diese greifen nicht nur den Lack, sondern evtl. auch Bremsscheiben, Bremsschläuche oder
Radbolzen an.
3. Was gibt es sonst noch zu beachten?
- Felgen sollten im kalten Zustand gereinigt werden, um ein Eintrocknen des Reinigers zu vermeiden.
- Die maximale Einwirkzeit des Reinigers darf nicht überschritten werden.
- Benutzen Sie zum reinigen nur saubere und intakte Schwämme oder Bürsten.
- Verwenden Sie für die Reinigung Ihrer AUTEC-Leichtmetallräder keine Scheuermittel, Stahlwolle,
Topfreiniger, Kalkentferner oder Autopolitur mit Schleifpartikeln.
- Felgen sollten nicht nur auf der Designseite, sonder auch von der Rückseite vom Schmutz und
Bremsstaub gereinigt werden.
- Der Reiniger muss nach dem Waschen der Felgen ausreichend abgespült werden.
- Bei Reinigungen in Waschanlagen ist zu beachten, dass die Räder nur mit weichen Bürsten oder
Textilien in Kontakt kommen.
- Lackschäden sollten direkt ausgebessert werden, um eine Oxidation der Felge zu vermeiden.
- Zusätzlich können die Räder mit handelsüblichen Felgenversiegelungen behandelt werden. Bitte auch
hier die Gebrauchsanweisung beachten.
4. Reparaturen durch „Optische Radaufbereitung“
In einigen Betrieben des KFZ-Bereiches wird intensiv Werbung für die Möglichkeit sogenannter „optischer
Radaufbereitung“ gemacht, mit der eventuelle Schäden am Rad repariert werden können. Es bestehen
jedoch erhebliche Bedenken bezüglich der Sicherheit solch aufbereiteter Räder:
- Die „optische Radaufbereitung“ beinhaltet häufig den Abtrag von Material mittels spanender Verfahren
(Drehen Schleifen), wobei in aufbereitenden Betrieben keine ausreichende Kenntnis über den
spezifischen Eingriff und den ggf. gravierenden Einfluss auf die Festigkeit des Rades besteht!
- Die Aufbereitung kann eine komplett-Lackierung bedeuten, die zumeist mit einer starken Erhitzung
des Rades einhergeht. Dies ist gleichbedeutend mit thermischen Verfahren, die die Materialstruktur
ändern und die Festigkeit nachhaltig schädigen können.
- Die Reparaturmöglichkeit wird mit „TÜV-Siegel“ beworben. Es ist hier jedoch darauf hinzuweisen,
dass damit im allg. die Maschinen der Radaufbereitung gemeint sind, die TÜV-geprüft sind, nicht
jedoch ein vom TÜV allgemein abgenommenes Verfahren der Aufbereitung!
Wir müssen aus diesen Gründen leider dringend von solchen Verfahren abraten und darauf hinweisen,
dass keinerlei Haftung für aufbereitete Räder gewährt werden kann.
Schifferstadt, 21. März 2012
AUTEC GmbH & Co. KG Tel.: +49 (0) 62 35 / 92 66 - 0
Fax: +49 (0) 62 35 / 92 66 - 92
Ziegeleistraße 25 Email: info@autec-wheels.de
D – 67105 Schifferstadt www.autec-wheels.de
