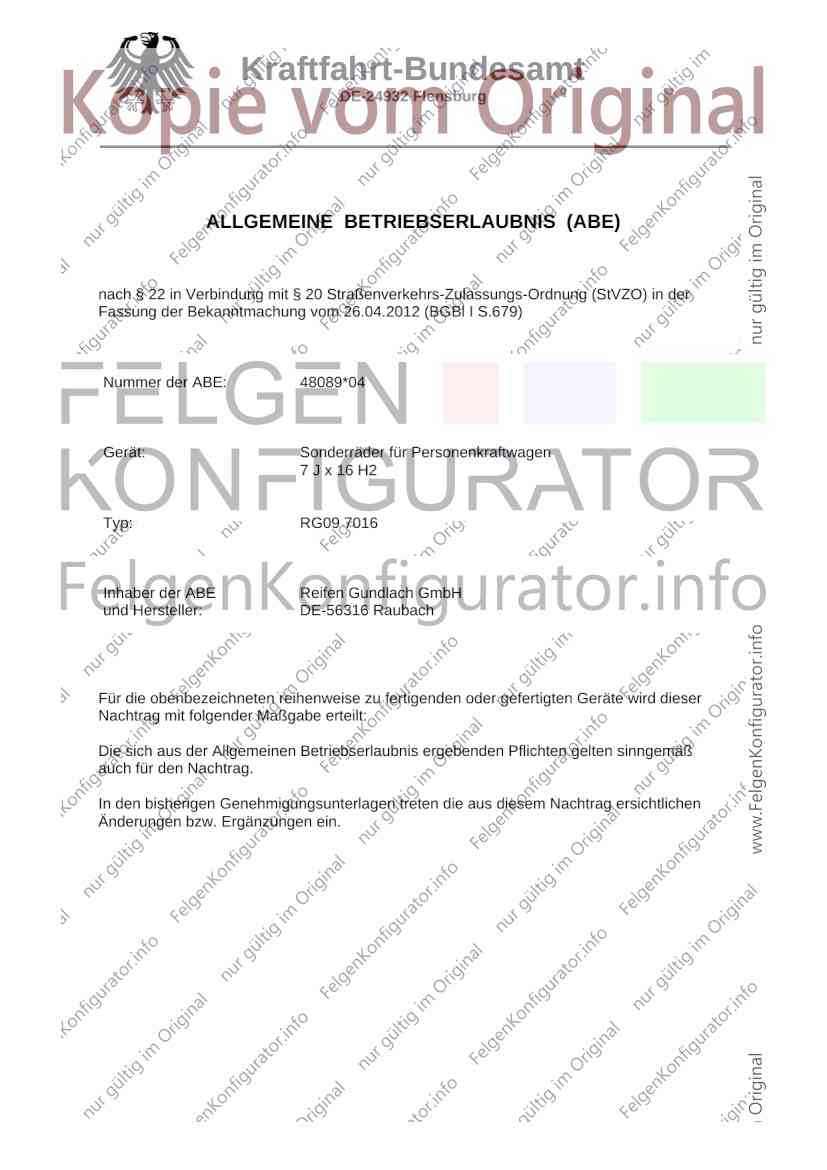

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48089*04
Gerät: Sonderräder für Personenkraftwagen
7 J x 16 H2
Typ: RG09 7016
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

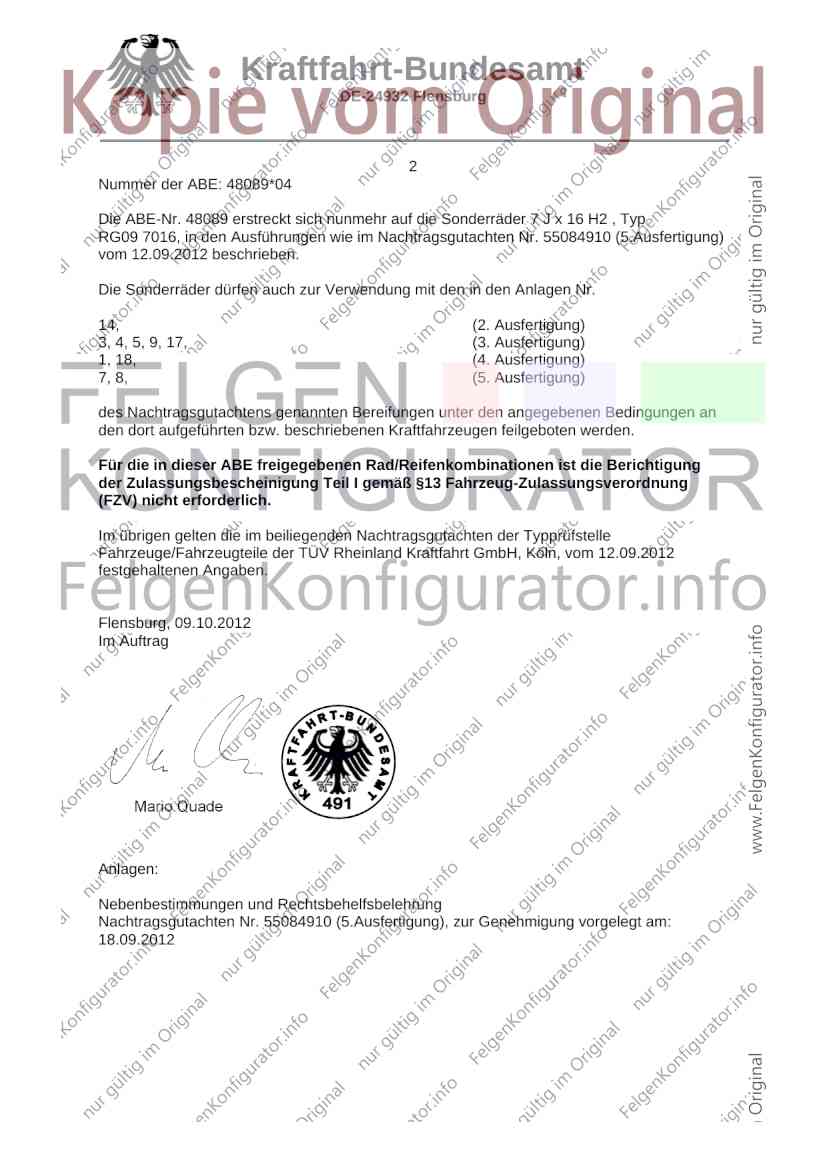

2
Nummer der ABE: 48089*04
Die ABE-Nr. 48089 erstreckt sich nunmehr auf die Sonderräder 7 J x 16 H2 , Typ
RG09 7016, in den Ausführungen wie im Nachtragsgutachten Nr. 55084910 (5.Ausfertigung)
vom 12.09.2012 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
14, (2. Ausfertigung)
3, 4, 5, 9, 17, (3. Ausfertigung)
1, 18, (4. Ausfertigung)
7, 8, (5. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 12.09.2012
festgehaltenen Angaben.
Flensburg, 09.10.2012
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55084910 (5.Ausfertigung), zur Genehmigung vorgelegt am:
18.09.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48089*04
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

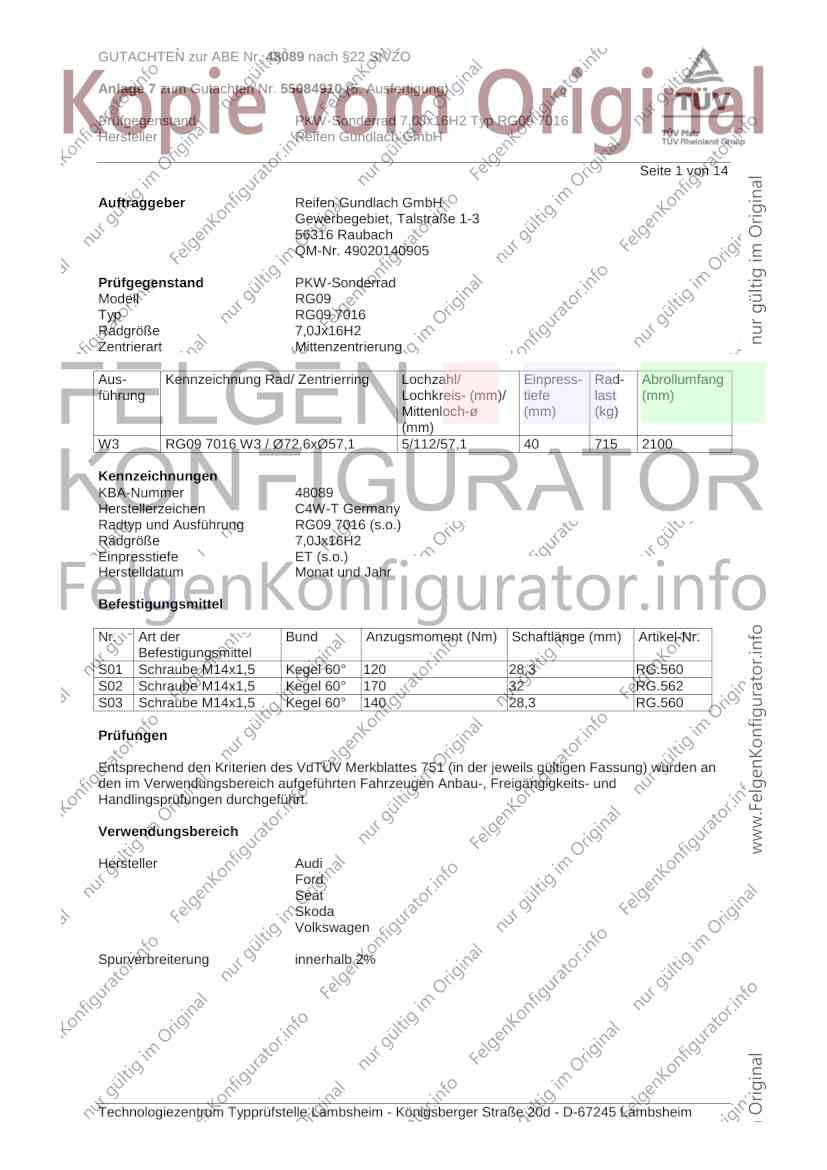

GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 1 von 14
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG09
Typ RG09 7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 RG09 7016 W3 / Ø72,6xØ57,1 5/112/57,1 40 715 2100
Kennzeichnungen
KBA-Nummer 48089
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG09 7016 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560
S02 Schraube M14x1,5 Kegel 60° 170 32 RG.562
S03 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200 64-147 205/55R16 K44 A01 A02 A04
44 A05 A08 A09
C727, /1 A12 A15 A22
L13 X62 S01
Audi 100, 200 Q. 98-162 205/55R16 K44 A01 A02 A04
44Q A05 A08 A09
D403, /1 A12 A15 A22
L13 X62 S01
Audi 100, 200, A6 60-142 205/55R16 T91 T94 A02 A04 A05
C4 60-142 225/50R16 A01 K46 K56 R03 A08 A09 A12
F619, /1 A15 A22 Car
Lim V16 S01
Audi A3 Cabriolet 75-147 205/55R16 K1c K56 A01 A02 A04
8P 75-147 225/50R16 K1c K2b K46 K56 A05 A08 A09
e1*2001/116*0456*.. A12 A15 A22
A58 B03 Cbo
V16 S01
Audi A3, -/Sportback 66-147 205/55R16 A01 A12 K1a K1b K56 A02 A04 A05
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1c K2b K46 K56 A08 A09 A15
e1*2001/116*0217*..; 77 195/60R16 A13 R37 A22 B03 Flh
e1*2001/116*0241*..; V16 S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-140 205/55R16 A13 R37 A02 A04 A05
8E 74-162 205/55R16 A13 M+S A08 A09 A15
e1*98/14*0151*.., 74-162 215/55R16 A12 A22 B03 Car
e1*2001/116*0151*.. 74-162 225/50R16 A12 Lim V16 W20
74-162 235/50R16 A01 A12 K1a K1b K2b K46 S01
Audi A4 55-169 205/55R16 A33 A02 A04 A05
B5 55-169 225/50R16 A01 A12 K1c K44 K45 K46 K56 A08 A09 A15
e1*93/81*0013*.. , A22 Au7 Au9
e1*98/14*0013*.. Car Lim V16
S01
Audi A4 162 205/55R16 A13 M+S T88 T89 T91 A02 A04 A05
QB6 162 215/55R16 A12 A08 A09 A15
e1*2001/116*0243*.. 162 225/50R16 A12 A22 B03 Car
162 235/50R16 A01 A12 K1a K1b K2b K46 Cbo Lim V16
W20 S01
Audi A4 Cabriolet 96-147 205/55R16 A13 R37 T91 T94 A02 A04 A05
8H 96-162 205/55R16 A13 M+S T91 T94 A08 A09 A15
e1*98/14*0177*.., 96-162 215/55R16 A12 T91 T93 A22 B03 Cbo
e1*2001/116*0177*.. 96-162 225/50R16 A12 V16 W20 S01
96-162 235/50R16 A01 A12 K1a K2b K46
Audi A6 162-184 205/55R16 M+S T91 T92 A02 A04 A05
4B 81-142 205/55R16 T88 T89 T91 T92 A08 A09 A12
e1*96/27, 98/14, 81-142 225/45R16 T89 A15 A22 Au9
e1*2001/116*0051*.. 81-142 225/50R16 A01 K2b K46 R03 T92 B03 Car Lim
81-184 215/55R16 R09 T91 T93 V16 X27 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH

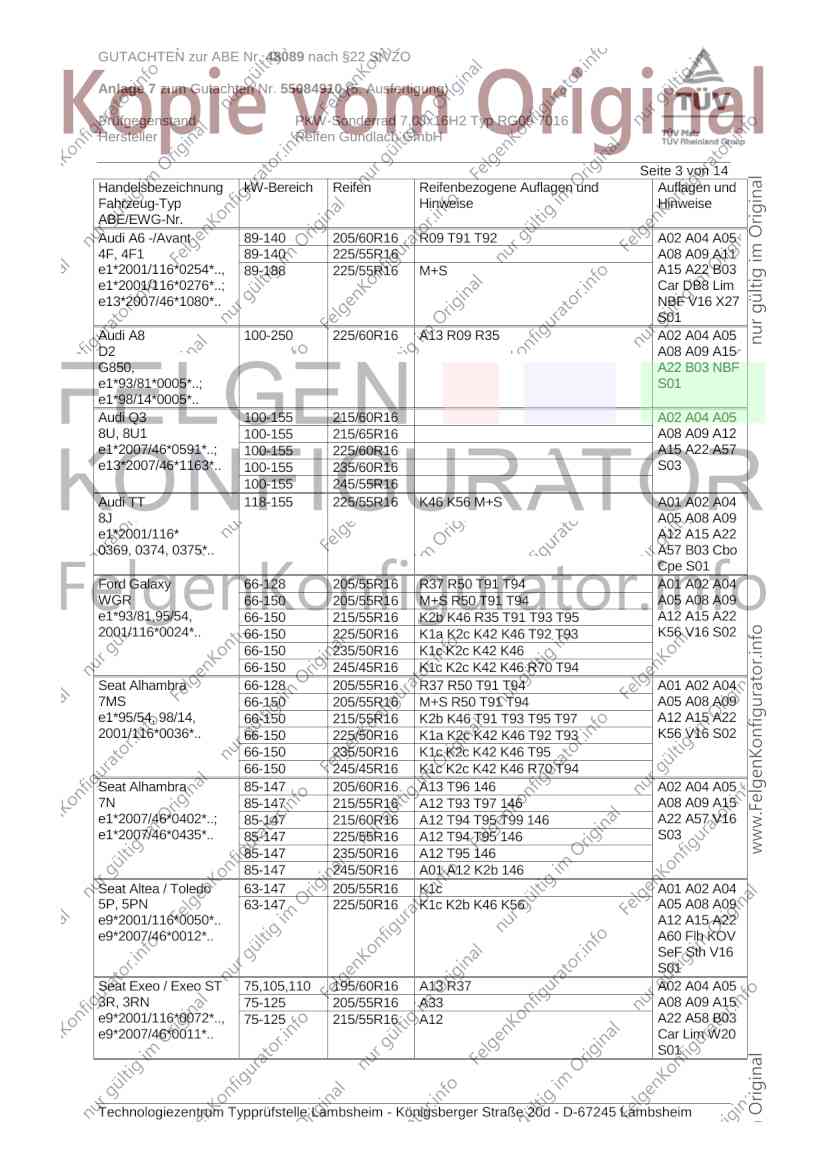

Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-140 205/60R16 R09 T91 T92 A02 A04 A05
4F, 4F1 89-140 225/55R16 A08 A09 A11
e1*2001/116*0254*.., 89-188 225/55R16 M+S A15 A22 B03
e1*2001/116*0276*..; Car DB8 Lim
e13*2007/46*1080*.. NBF V16 X27
S01
Audi A8 100-250 225/60R16 A13 R09 R35 A02 A04 A05
D2 A08 A09 A15
G850, A22 B03 NBF
e1*93/81*0005*..; S01
e1*98/14*0005*..
Audi Q3 100-155 215/60R16 A02 A04 A05
8U, 8U1 100-155 215/65R16 A08 A09 A12
e1*2007/46*0591*..; 100-155 225/60R16 A15 A22 A57
e13*2007/46*1163*.. 100-155 235/60R16 S03
100-155 245/55R16
Audi TT 118-155 225/55R16 K46 K56 M+S A01 A02 A04
8J A05 A08 A09
e1*2001/116* A12 A15 A22
0369, 0374, 0375*.. A57 B03 Cbo
Cpe S01
Ford Galaxy 66-128 205/55R16 R37 R50 T91 T94 A01 A02 A04
WGR 66-150 205/55R16 M+S R50 T91 T94 A05 A08 A09
e1*93/81,95/54, 66-150 215/55R16 K2b K46 R35 T91 T93 T95 A12 A15 A22
2001/116*0024*.. 66-150 225/50R16 K1a K2c K42 K46 T92 T93 K56 V16 S02
66-150 235/50R16 K1c K2c K42 K46
66-150 245/45R16 K1c K2c K42 K46 R70 T94
Seat Alhambra 66-128 205/55R16 R37 R50 T91 T94 A01 A02 A04
7MS 66-150 205/55R16 M+S R50 T91 T94 A05 A08 A09
e1*95/54, 98/14, 66-150 215/55R16 K2b K46 T91 T93 T95 T97 A12 A15 A22
2001/116*0036*.. 66-150 225/50R16 K1a K2c K42 K46 T92 T93 K56 V16 S02
66-150 235/50R16 K1c K2c K42 K46 T95
66-150 245/45R16 K1c K2c K42 K46 R70 T94
Seat Alhambra 85-147 205/60R16 A13 T96 146 A02 A04 A05
7N 85-147 215/55R16 A12 T93 T97 146 A08 A09 A15
e1*2007/46*0402*..; 85-147 215/60R16 A12 T94 T95 T99 146 A22 A57 V16
e1*2007/46*0435*.. 85-147 225/55R16 A12 T94 T95 146 S03
85-147 235/50R16 A12 T95 146
85-147 245/50R16 A01 A12 K2b 146
Seat Altea / Toledo 63-147 205/55R16 K1c A01 A02 A04
5P, 5PN 63-147 225/50R16 K1c K2b K46 K56 A05 A08 A09
e9*2001/116*0050*.. A12 A15 A22
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth V16
S01
Seat Exeo / Exeo ST 75,105,110 195/60R16 A13 R37 A02 A04 A05
3R, 3RN 75-125 205/55R16 A33 A08 A09 A15
e9*2001/116*0072*.., 75-125 215/55R16 A12 A22 A58 B03
e9*2007/46*0011*.. Car Lim W20
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH

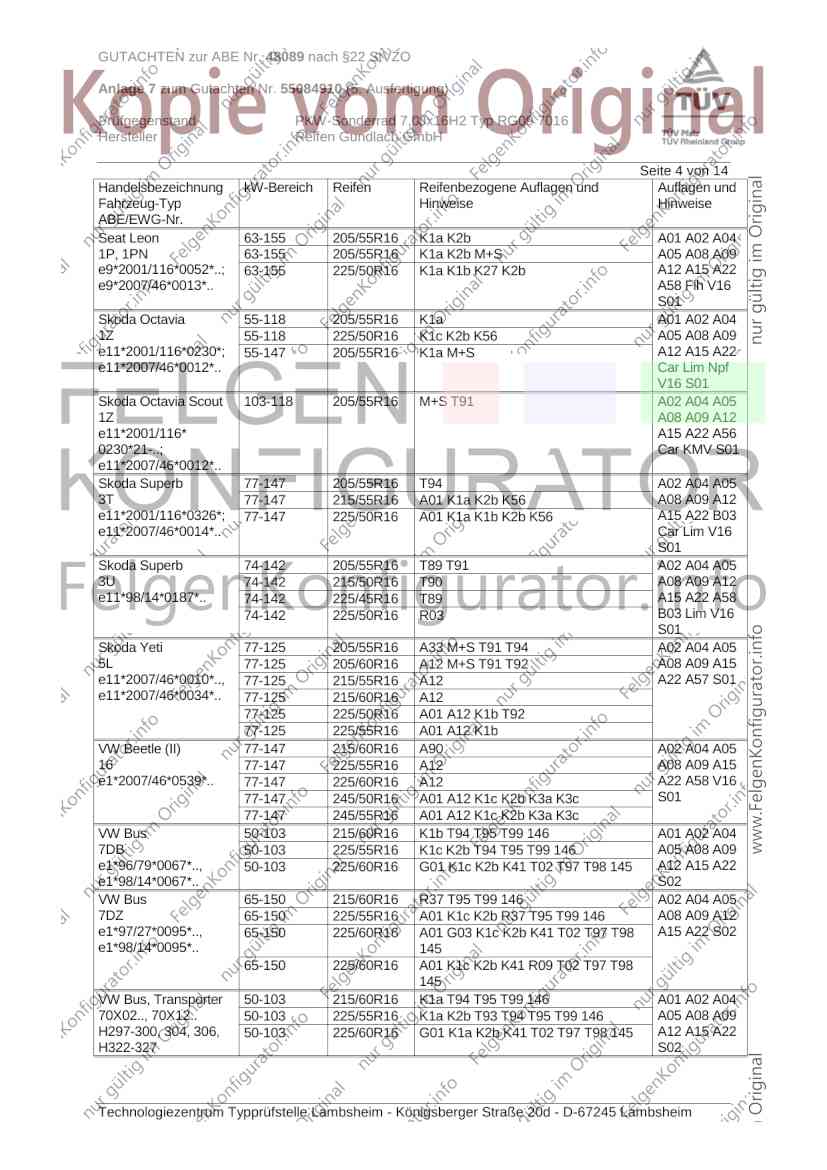

Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63-155 205/55R16 K1a K2b A01 A02 A04
1P, 1PN 63-155 205/55R16 K1a K2b M+S A05 A08 A09
e9*2001/116*0052*..; 63-155 225/50R16 K1a K1b K27 K2b A12 A15 A22
e9*2007/46*0013*.. A58 Flh V16
S01
Skoda Octavia 55-118 205/55R16 K1a A01 A02 A04
1Z 55-118 225/50R16 K1c K2b K56 A05 A08 A09
e11*2001/116*0230*; 55-147 205/55R16 K1a M+S A12 A15 A22
e11*2007/46*0012*.. Car Lim Npf
V16 S01
Skoda Octavia Scout 103-118 205/55R16 M+S T91 A02 A04 A05
1Z A08 A09 A12
e11*2001/116* A15 A22 A56
0230*21-..; Car KMV S01
e11*2007/46*0012*..
Skoda Superb 77-147 205/55R16 T94 A02 A04 A05
3T 77-147 215/55R16 A01 K1a K2b K56 A08 A09 A12
e11*2001/116*0326*; 77-147 225/50R16 A01 K1a K1b K2b K56 A15 A22 B03
e11*2007/46*0014*.. Car Lim V16
S01
Skoda Superb 74-142 205/55R16 T89 T91 A02 A04 A05
3U 74-142 215/50R16 T90 A08 A09 A12
e11*98/14*0187*.. 74-142 225/45R16 T89 A15 A22 A58
74-142 225/50R16 R03 B03 Lim V16
S01
Skoda Yeti 77-125 205/55R16 A33 M+S T91 T94 A02 A04 A05
5L 77-125 205/60R16 A12 M+S T91 T92 A08 A09 A15
e11*2007/46*0010*.., 77-125 215/55R16 A12 A22 A57 S01
e11*2007/46*0034*.. 77-125 215/60R16 A12
77-125 225/50R16 A01 A12 K1b T92
77-125 225/55R16 A01 A12 K1b
VW Beetle (II) 77-147 215/60R16 A90 A02 A04 A05
16 77-147 225/55R16 A12 A08 A09 A15
e1*2007/46*0539*.. 77-147 225/60R16 A12 A22 A58 V16
77-147 245/50R16 A01 A12 K1c K2b K3a K3c S01
77-147 245/55R16 A01 A12 K1c K2b K3a K3c
VW Bus 50-103 215/60R16 K1b T94 T95 T99 146 A01 A02 A04
7DB 50-103 225/55R16 K1c K2b T94 T95 T99 146 A05 A08 A09
e1*96/79*0067*.., 50-103 225/60R16 G01 K1c K2b K41 T02 T97 T98 145 A12 A15 A22
e1*98/14*0067*.. S02
VW Bus 65-150 215/60R16 R37 T95 T99 146 A02 A04 A05
7DZ 65-150 225/55R16 A01 K1c K2b R37 T95 T99 146 A08 A09 A12
e1*97/27*0095*.., 65-150 225/60R16 A01 G03 K1c K2b K41 T02 T97 T98 A15 A22 S02
e1*98/14*0095*.. 145
65-150 225/60R16 A01 K1c K2b K41 R09 T02 T97 T98
145
VW Bus, Transporter 50-103 215/60R16 K1a T94 T95 T99 146 A01 A02 A04
70X02.., 70X12.. 50-103 225/55R16 K1a K2b T93 T94 T95 T99 146 A05 A08 A09
H297-300, 304, 306, 50-103 225/60R16 G01 K1a K2b K41 T02 T97 T98 145 A12 A15 A22
H322-327 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus, Transporter 50-103 215/60R16 K1b T99 146 A01 A02 A04
7DW, 7DWA 50-103 225/55R16 K1c K2b T99 146 A05 A08 A09
e1*96/79, 98/14* 50-103 225/60R16 G01 K1c K2b K41 T02 T98 145 A12 A15 A22
0066,0120*.. S02
VW Caddy 51-103 205/55R16 K1c K2b T91 T94 A01 A02 A04
2K, 2KN 51-103 215/55R16 K1c K2b A05 A08 A09
e1*2001/116*0252*..; A12 A15 A22
e1*2007/46*0217*..; A57 A59 S01
L320
- incl. MJ 2011
VW Caddy Maxi 62-103 205/55R16 K1c K2b T91 T94 A01 A02 A04
2K, 2KN 62-103 215/55R16 K1c K2b T93 T97 A05 A08 A09
e1*2001/116*0252*..; A12 A15 A22
e1*2007/46*0217*..; A57 A67 S01
L320
- incl. MJ 2011
VW Cross Touran 75-125 205/55R16 M+S T88 T89 T91 A02 A04 A05
1T, 1t 75-125 205/60R16 M+S A08 A09 A12
e1*2001/116*0211*..; 75-125 215/55R16 M+S A15 A22 KMV
e1*2007/46*0357*..; 75-125 225/50R16 A01 K1a M+S S01
DE*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 205/55R16 A13 R37 A02 A04 A05
1F 85-184 215/55R16 A12 A08 A09 A15
e1*2001/116*0349*.. 85-184 225/50R16 A01 A12 K2b K46 K56 A22 A58 B03
- incl. Facelift 2011 Cbo DB8 V16
S01
VW Golf (V) 55-169 205/55R16 K1c A01 A02 A04
1K 55-169 225/50R16 K1c K2b K46 K56 A05 A08 A09
e1*2001/116* A12 A15 A22
0242*00-24 B03 Flh V16
S01
VW Golf (V) Variant 59-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A02 A04
1KM 59-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A05 A08 A09
e1*2001/116* A12 A15 A22
0328*00-14 A58 Car V16
S01
VW Golf (VI) 59-173 205/55R16 K1a K2b A01 A02 A04
1K 59-173 215/50R16 K1c K2b K3a K6g K8d A05 A08 A09
e1*2001/116 59-173 215/55R16 K1c K2b K3a K6g K8d A12 A15 A22
*0242*25-..; 59-173 225/50R16 K1c K2c K3a K6h K8i Cbo Flh V16
e1*2007/46*0490*.. S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 K1a K2b K6g A01 A02 A04
1KM 59-118 215/50R16 K1c K2b K3a K6h K8d A05 A08 A09
e1*2001/116*0328*..; 59-118 215/55R16 K1c K2b K3a K6h K8d A12 A15 A22
e1*2007/46*0492*.. 59-118 225/50R16 K1c K2b K3a K6h K8i Car V16 S01
VW Golf Plus 55-125 205/55R16 K1a K1b K2b K56 A01 A02 A04
1KP 55-125 225/50R16 K1c K27 K2b K44 K56 A05 A08 A09
e1*2001/116*0304*.. A12 A15 A22
e1*2007/46*0491*.. A58 Flh V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH

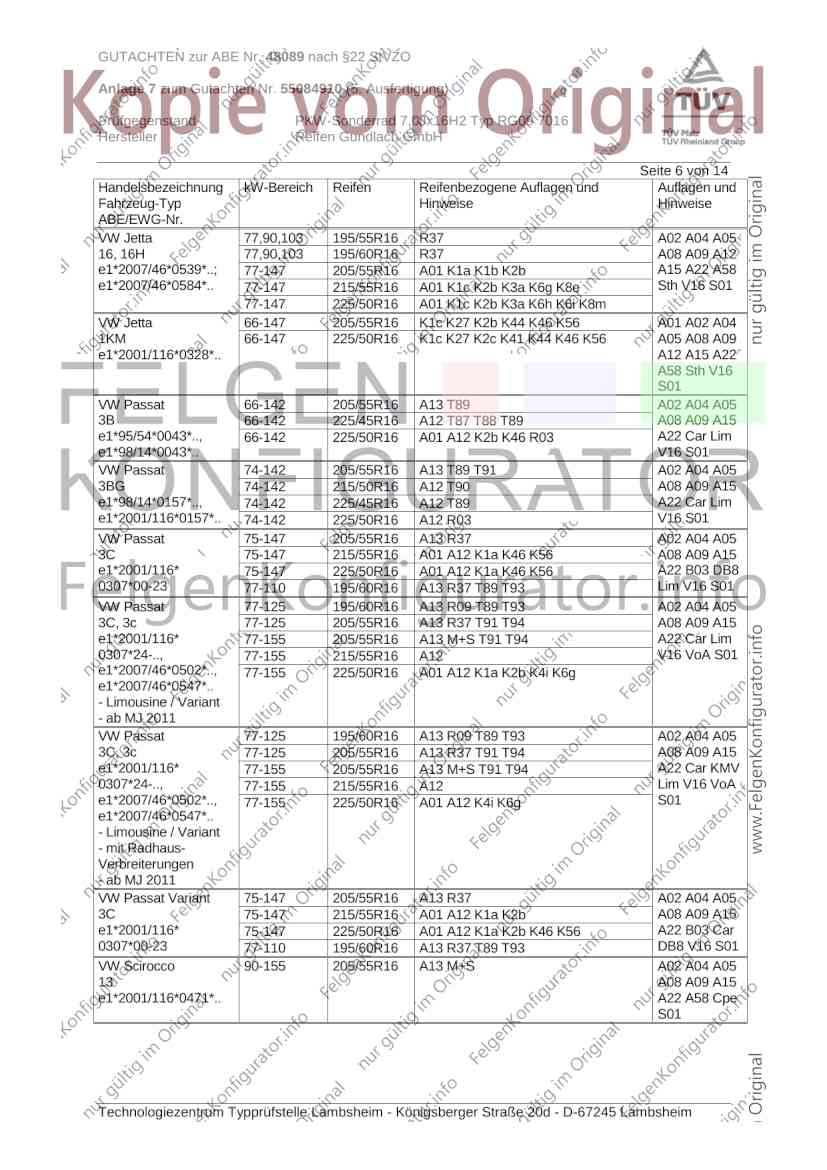

Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta 77,90,103 195/55R16 R37 A02 A04 A05
16, 16H 77,90,103 195/60R16 R37 A08 A09 A12
e1*2007/46*0539*..; 77-147 205/55R16 A01 K1a K1b K2b A15 A22 A58
e1*2007/46*0584*.. 77-147 215/55R16 A01 K1c K2b K3a K6g K8e Sth V16 S01
77-147 225/50R16 A01 K1c K2b K3a K6h K6i K8m
VW Jetta 66-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A02 A04
1KM 66-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A05 A08 A09
e1*2001/116*0328*.. A12 A15 A22
A58 Sth V16
S01
VW Passat 66-142 205/55R16 A13 T89 A02 A04 A05
3B 66-142 225/45R16 A12 T87 T88 T89 A08 A09 A15
e1*95/54*0043*.., 66-142 225/50R16 A01 A12 K2b K46 R03 A22 Car Lim
e1*98/14*0043*.. V16 S01
VW Passat 74-142 205/55R16 A13 T89 T91 A02 A04 A05
3BG 74-142 215/50R16 A12 T90 A08 A09 A15
e1*98/14*0157*.., 74-142 225/45R16 A12 T89 A22 Car Lim
e1*2001/116*0157*.. 74-142 225/50R16 A12 R03 V16 S01
VW Passat 75-147 205/55R16 A13 R37 A02 A04 A05
3C 75-147 215/55R16 A01 A12 K1a K46 K56 A08 A09 A15
e1*2001/116* 75-147 225/50R16 A01 A12 K1a K46 K56 A22 B03 DB8
0307*00-23 77-110 195/60R16 A13 R37 T89 T93 Lim V16 S01
VW Passat 77-125 195/60R16 A13 R09 T89 T93 A02 A04 A05
3C, 3c 77-125 205/55R16 A13 R37 T91 T94 A08 A09 A15
e1*2001/116* 77-155 205/55R16 A13 M+S T91 T94 A22 Car Lim
0307*24-.., 77-155 215/55R16 A12 V16 VoA S01
e1*2007/46*0502*.., 77-155 225/50R16 A01 A12 K1a K2b K4i K6g
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-125 195/60R16 A13 R09 T89 T93 A02 A04 A05
3C, 3c 77-125 205/55R16 A13 R37 T91 T94 A08 A09 A15
e1*2001/116* 77-155 205/55R16 A13 M+S T91 T94 A22 Car KMV
0307*24-.., 77-155 215/55R16 A12 Lim V16 VoA
e1*2007/46*0502*.., 77-155 225/50R16 A01 A12 K4i K6g S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/55R16 A13 R37 A02 A04 A05
3C 75-147 215/55R16 A01 A12 K1a K2b A08 A09 A15
e1*2001/116* 75-147 225/50R16 A01 A12 K1a K2b K46 K56 A22 B03 Car
0307*00-23 77-110 195/60R16 A13 R37 T89 T93 DB8 V16 S01
VW Scirocco 90-155 205/55R16 A13 M+S A02 A04 A05
13 A08 A09 A15
e1*2001/116*0471*.. A22 A58 Cpe
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH

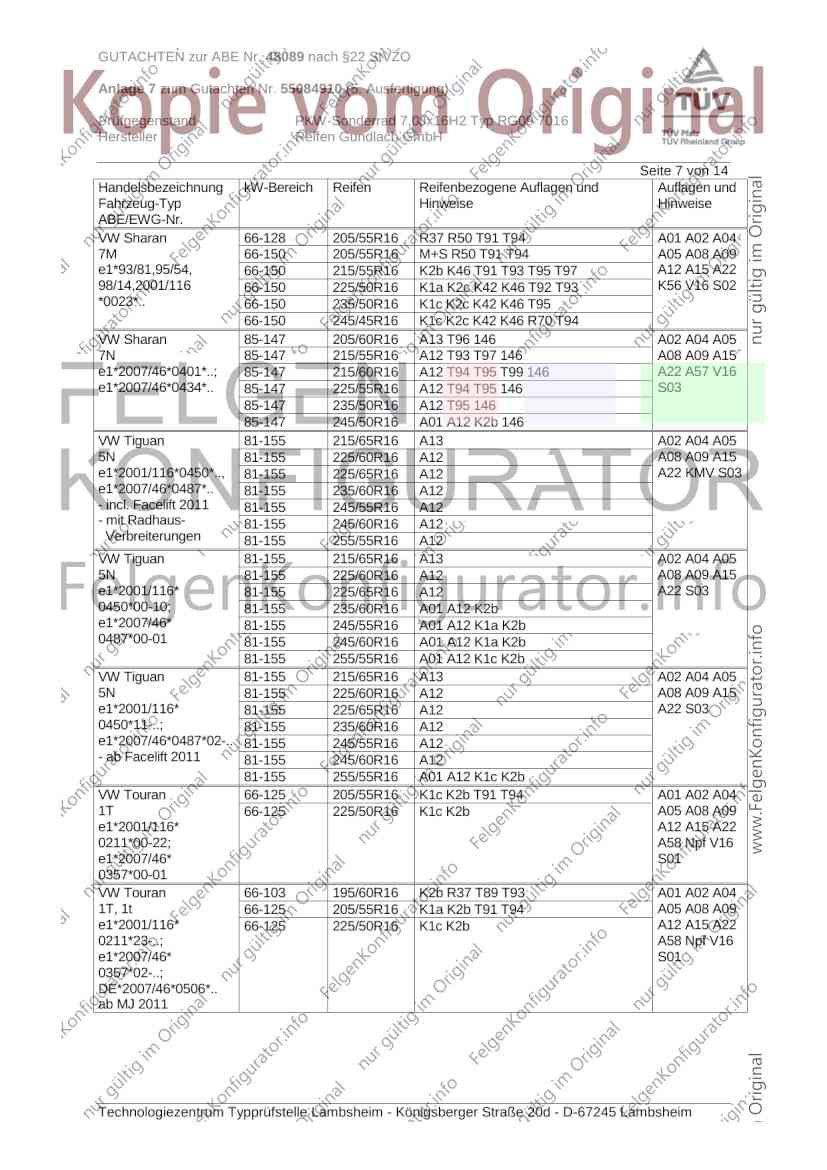

Seite 7 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Sharan 66-128 205/55R16 R37 R50 T91 T94 A01 A02 A04
7M 66-150 205/55R16 M+S R50 T91 T94 A05 A08 A09
e1*93/81,95/54, 66-150 215/55R16 K2b K46 T91 T93 T95 T97 A12 A15 A22
98/14,2001/116 66-150 225/50R16 K1a K2c K42 K46 T92 T93 K56 V16 S02
*0023*.. 66-150 235/50R16 K1c K2c K42 K46 T95
66-150 245/45R16 K1c K2c K42 K46 R70 T94
VW Sharan 85-147 205/60R16 A13 T96 146 A02 A04 A05
7N 85-147 215/55R16 A12 T93 T97 146 A08 A09 A15
e1*2007/46*0401*..; 85-147 215/60R16 A12 T94 T95 T99 146 A22 A57 V16
e1*2007/46*0434*.. 85-147 225/55R16 A12 T94 T95 146 S03
85-147 235/50R16 A12 T95 146
85-147 245/50R16 A01 A12 K2b 146
VW Tiguan 81-155 215/65R16 A13 A02 A04 A05
5N 81-155 225/60R16 A12 A08 A09 A15
e1*2001/116*0450*.., 81-155 225/65R16 A12 A22 KMV S03
e1*2007/46*0487*.. 81-155 235/60R16 A12
- incl. Facelift 2011 81-155 245/55R16 A12
- mit Radhaus- 81-155 245/60R16 A12
Verbreiterungen 81-155 255/55R16 A12
VW Tiguan 81-155 215/65R16 A13 A02 A04 A05
5N 81-155 225/60R16 A12 A08 A09 A15
e1*2001/116* 81-155 225/65R16 A12 A22 S03
0450*00-10; 81-155 235/60R16 A01 A12 K2b
e1*2007/46* 81-155 245/55R16 A01 A12 K1a K2b
0487*00-01 81-155 245/60R16 A01 A12 K1a K2b
81-155 255/55R16 A01 A12 K1c K2b
VW Tiguan 81-155 215/65R16 A13 A02 A04 A05
5N 81-155 225/60R16 A12 A08 A09 A15
e1*2001/116* 81-155 225/65R16 A12 A22 S03
0450*11-..; 81-155 235/60R16 A12
e1*2007/46*0487*02-.. 81-155 245/55R16 A12
- ab Facelift 2011 81-155 245/60R16 A12
81-155 255/55R16 A01 A12 K1c K2b
VW Touran 66-125 205/55R16 K1c K2b T91 T94 A01 A02 A04
1T 66-125 225/50R16 K1c K2b A05 A08 A09
e1*2001/116* A12 A15 A22
0211*00-22; A58 Npf V16
e1*2007/46* S01
0357*00-01
VW Touran 66-103 195/60R16 K2b R37 T89 T93 A01 A02 A04
1T, 1t 66-125 205/55R16 K1a K2b T91 T94 A05 A08 A09
e1*2001/116* 66-125 225/50R16 K1c K2b A12 A15 A22
0211*23-..; A58 Npf V16
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH

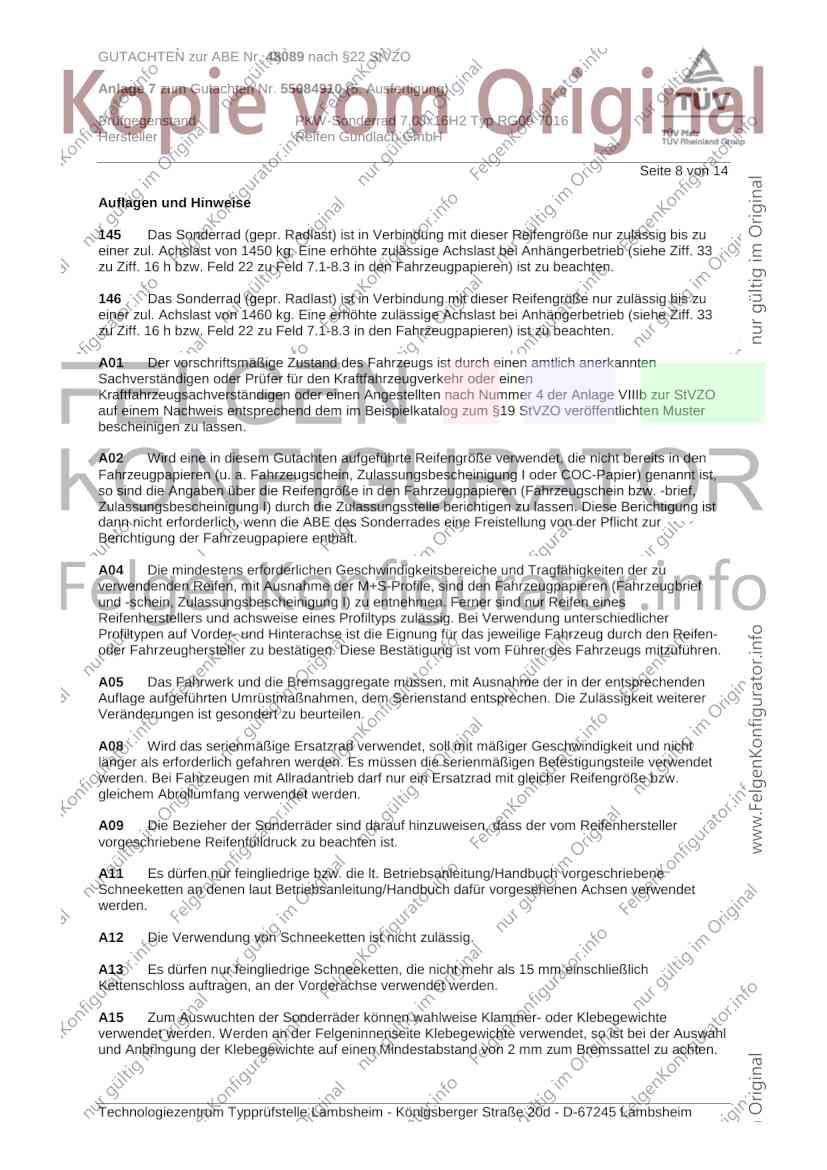

Seite 8 von 14
Auflagen und Hinweise
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH

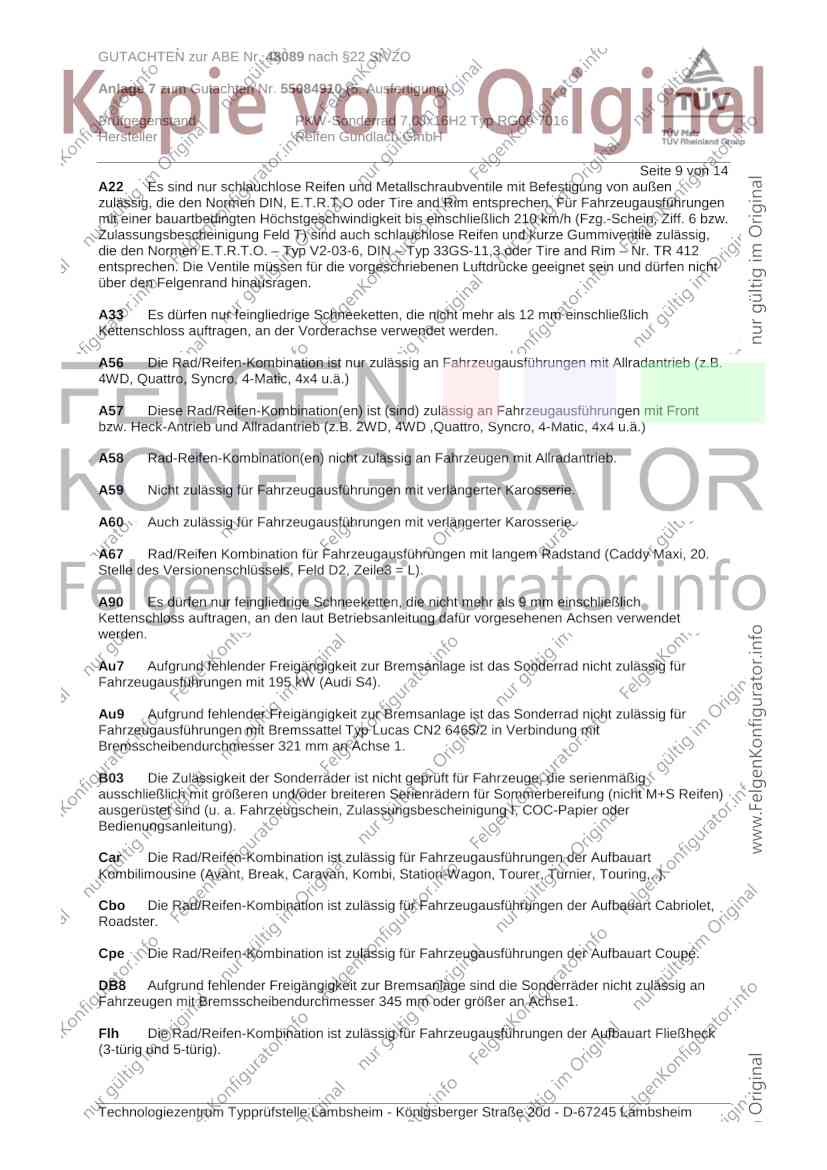

Seite 9 von 14
A22 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen
mit einer bauartbedingten Höchstgeschwindigkeit bis einschließlich 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch schlauchlose Reifen und kurze Gummiventile zulässig,
die den Normen E.T.R.T.O. – Typ V2-03-6, DIN – Typ 33GS-11,3 oder Tire and Rim – Nr. TR 412
entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht
über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH

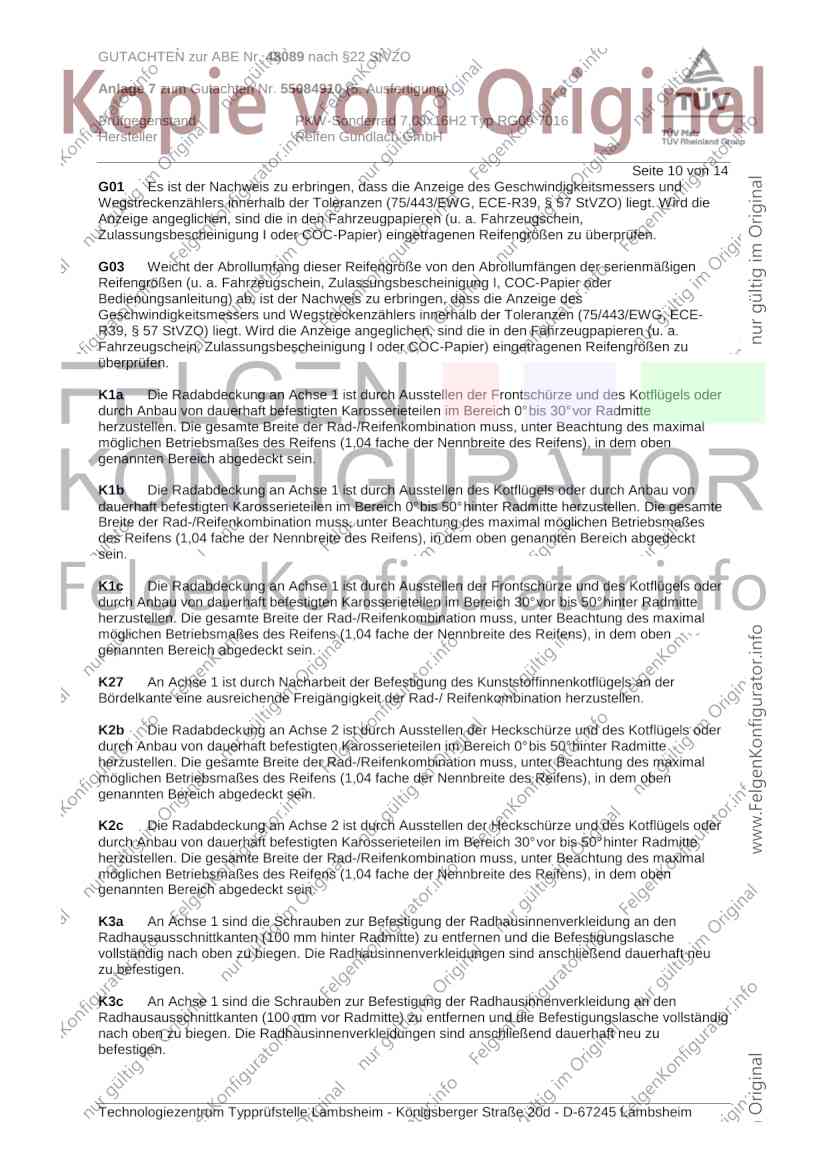

Seite 10 von 14
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH

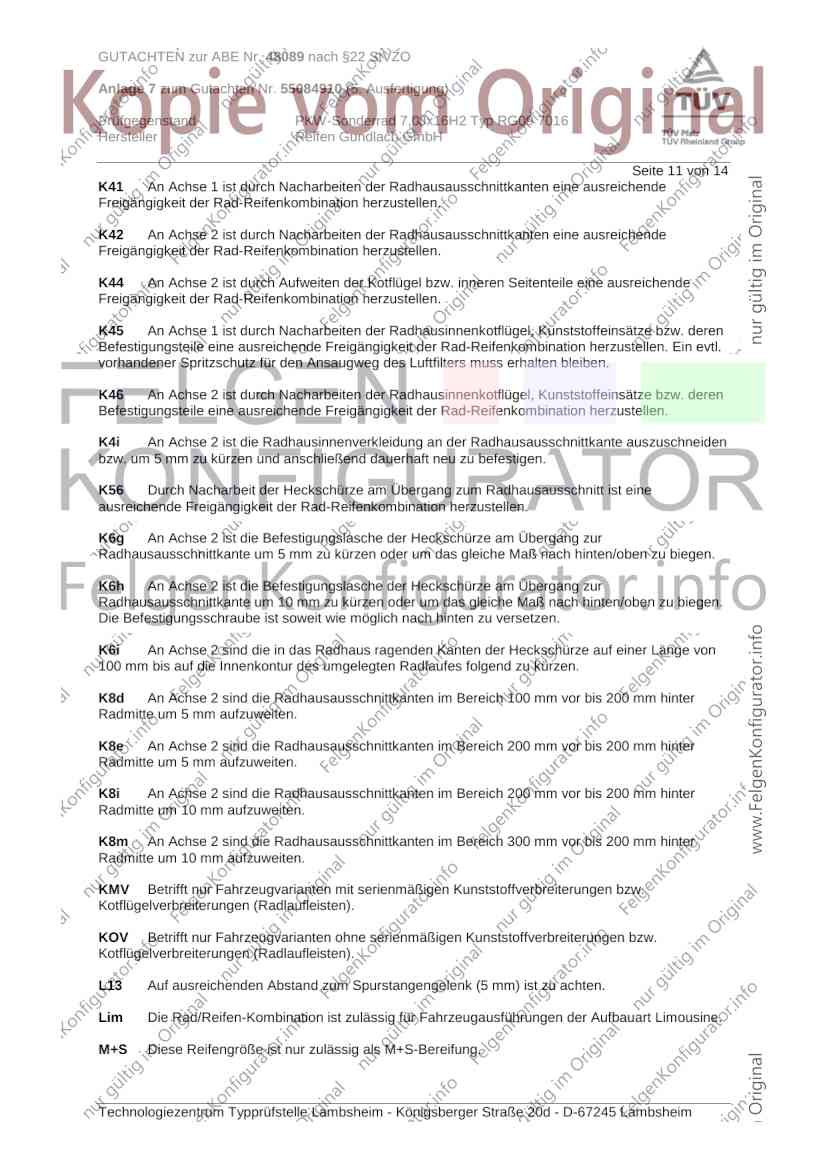

Seite 11 von 14
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L13 Auf ausreichenden Abstand zum Spurstangengelenk (5 mm) ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH

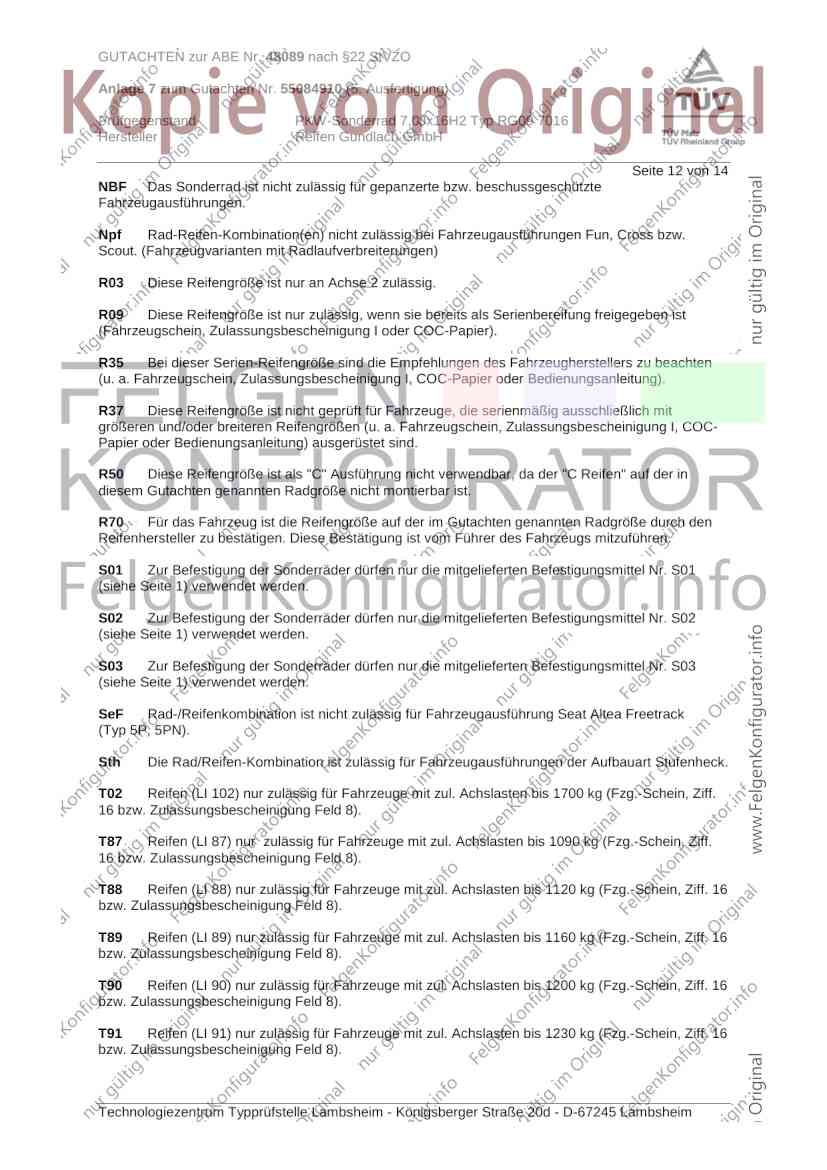

Seite 12 von 14
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH

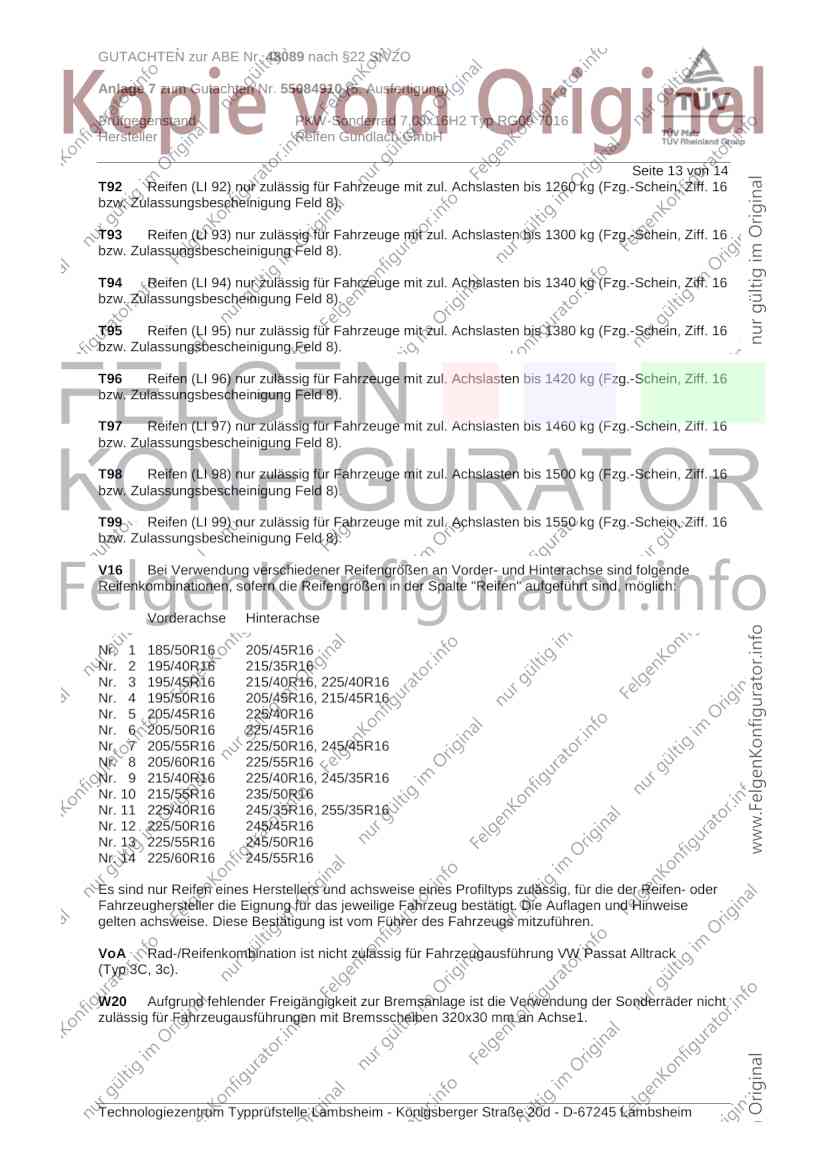

Seite 13 von 14
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55084910 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 14 von 14
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X62 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit der Serienradgröße
7,5 Jx15H2 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. September 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Juni 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. September 2012
Laux 00184553.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
