GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH

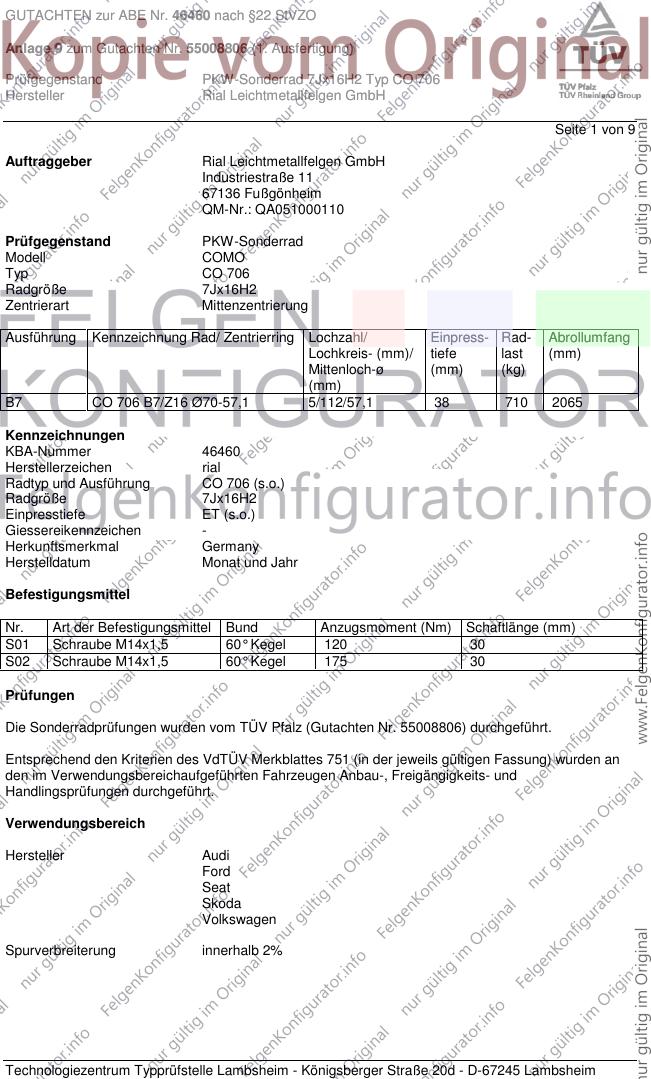

Seite 1 von 9
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 CO 706 B7/Z16 Ø70-57,1 5/112/57,1 38 710 2065
Kennzeichnungen
KBA-Nummer 46460
Herstellerzeichen rial
Radtyp und Ausführung CO 706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 60° Kegel 120 30
S02 Schraube M14x1,5 60° Kegel 175 30
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55008806) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200 64-147 205/55R16 K44 A01 A02 A04
44 A05 A08 A09
C727, /1 A12 A14 A21
L13 X62 S01
Audi 100, 200 Q. 98-162 205/55R16 K44 A01 A02 A04
44Q A05 A08 A09
D403, /1 A12 A14 A21
L13 X62 S01
Audi 100, 200, A6 169-213 225/50R16 M+S R09 R35 A02 A04 A05
C4 169-213 225/50R16 R35 A08 A09 A12
F619, /1 60-142 205/55R16 R35 R37 T89 T91 T93 A14 A21 B03
60-142 225/45R16 A01 G01 T89 Car Lim V16
60-142 225/50R16 A01 K44 K46 K50 R03 S01
Audi 80, 90 Quattro 162-169 205/55R16 R35 A02 A04 A05
89Q A08 A09 A12
E399, /1 A14 A21 B03
S01
Audi 80, Quattro, S2 169 205/55R16 R35 A02 A04 A05
B4 85-128 205/50R16 R70 T86 T87 A08 A09 A12
F889, /1 85-128 205/55R16 T89 A14 A21 B03
S01
Audi A3, -/Sportback 75-147 205/55R16 K49 K56 A01 A02 A04
8P 75-147 225/50R16 K46 K49 K50 K56 A05 A08 A09
e1*2001/116*0217*.., A12 A14 A21
e1*2001/116*0241*.. A71 A73 B03
Flh V16 S01
Audi A4 74-140 205/55R16 A39 R37 T89 T90 A02 A04 A05
8E 74-188 205/55R16 A39 M+S T89 T90 A08 A09 A14
e1*98/14*0151*.., 74-188 215/55R16 A12 A21 A71 A73
e1*2001/116*0151*.. 74-188 225/50R16 A12 B03 Car Lim
74-188 235/50R16 A01 A12 K46 K49 K50 V16 S01
Audi A4 55-142 205/50R16 K46 K49 T86 T87 A01 A02 A04
B5 55-169 205/55R16 K46 K49 K56 A05 A08 A09
e1*93/81*0013*.. , 55-169 215/55R16 G01 K44 K46 K49 K56 A12 A14 A21
e1*98/14*0013*.. 55-169 225/45R16 K46 K49 K56 T89 Au7 Au9 B03
55-169 225/50R16 K41 K44 K46 K49 K50 K56 Car Lim V16
S01
Audi A4 162 205/55R16 A39 M+S T89 T91 A02 A04 A05
QB6 162 215/55R16 A12 A08 A09 A14
e1*2001/116*0243*.. 162 225/50R16 A12 A21 A71 A73
162 235/50R16 A01 A12 K46 K49 K50 B03 Car Cbo
Lim V16 S01
Audi A4 Cabriolet 96-147 205/55R16 A39 R37 T89 T91 A02 A04 A05
8H 96-188 205/55R16 A39 M+S T89 T91 A08 A09 A14
e1*98/14*0177*.., 96-188 215/55R16 A12 A21 A71 A73
e1*2001/116*0177*.. 96-188 225/50R16 A12 B03 Cbo V16
96-188 235/50R16 A01 A12 K46 K49 K50 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH

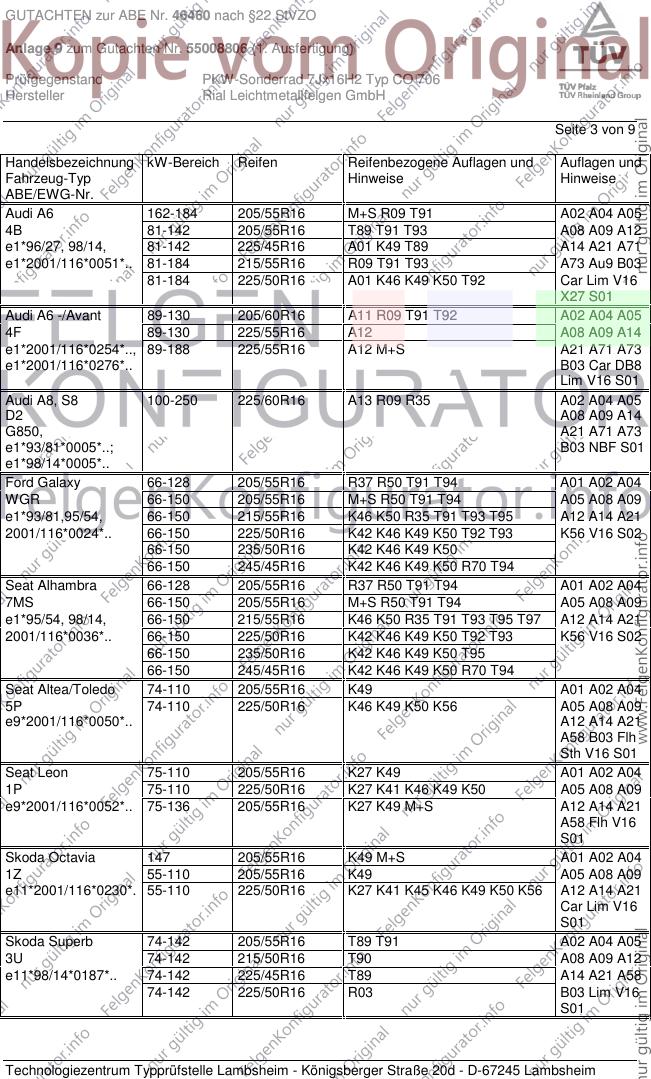

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 162-184 205/55R16 M+S R09 T91 A02 A04 A05
4B 81-142 205/55R16 T89 T91 T93 A08 A09 A12
e1*96/27, 98/14, 81-142 225/45R16 A01 K49 T89 A14 A21 A71
e1*2001/116*0051*.. 81-184 215/55R16 R09 T91 T93 A73 Au9 B03
81-184 225/50R16 A01 K46 K49 K50 T92 Car Lim V16
X27 S01
Audi A6 -/Avant 89-130 205/60R16 A11 R09 T91 T92 A02 A04 A05
4F 89-130 225/55R16 A12 A08 A09 A14
e1*2001/116*0254*.., 89-188 225/55R16 A12 M+S A21 A71 A73
e1*2001/116*0276*.. B03 Car DB8
Lim V16 S01
Audi A8, S8 100-250 225/60R16 A13 R09 R35 A02 A04 A05
D2 A08 A09 A14
G850, A21 A71 A73
e1*93/81*0005*..; B03 NBF S01
e1*98/14*0005*..
Ford Galaxy 66-128 205/55R16 R37 R50 T91 T94 A01 A02 A04
WGR 66-150 205/55R16 M+S R50 T91 T94 A05 A08 A09
e1*93/81,95/54, 66-150 215/55R16 K46 K50 R35 T91 T93 T95 A12 A14 A21
2001/116*0024*.. 66-150 225/50R16 K42 K46 K49 K50 T92 T93 K56 V16 S02
66-150 235/50R16 K42 K46 K49 K50
66-150 245/45R16 K42 K46 K49 K50 R70 T94
Seat Alhambra 66-128 205/55R16 R37 R50 T91 T94 A01 A02 A04
7MS 66-150 205/55R16 M+S R50 T91 T94 A05 A08 A09
e1*95/54, 98/14, 66-150 215/55R16 K46 K50 R35 T91 T93 T95 T97 A12 A14 A21
2001/116*0036*.. 66-150 225/50R16 K42 K46 K49 K50 T92 T93 K56 V16 S02
66-150 235/50R16 K42 K46 K49 K50 T95
66-150 245/45R16 K42 K46 K49 K50 R70 T94
Seat Altea/Toledo 74-110 205/55R16 K49 A01 A02 A04
5P 74-110 225/50R16 K46 K49 K50 K56 A05 A08 A09
e9*2001/116*0050*.. A12 A14 A21
A58 B03 Flh
Sth V16 S01
Seat Leon 75-110 205/55R16 K27 K49 A01 A02 A04
1P 75-110 225/50R16 K27 K41 K46 K49 K50 A05 A08 A09
e9*2001/116*0052*.. 75-136 205/55R16 K27 K49 M+S A12 A14 A21
A58 Flh V16
S01
Skoda Octavia 147 205/55R16 K49 M+S A01 A02 A04
1Z 55-110 205/55R16 K49 A05 A08 A09
e11*2001/116*0230*. 55-110 225/50R16 K27 K41 K45 K46 K49 K50 K56 A12 A14 A21
Car Lim V16
S01
Skoda Superb 74-142 205/55R16 T89 T91 A02 A04 A05
3U 74-142 215/50R16 T90 A08 A09 A12
e11*98/14*0187*.. 74-142 225/45R16 T89 A14 A21 A58
74-142 225/50R16 R03 B03 Lim V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH

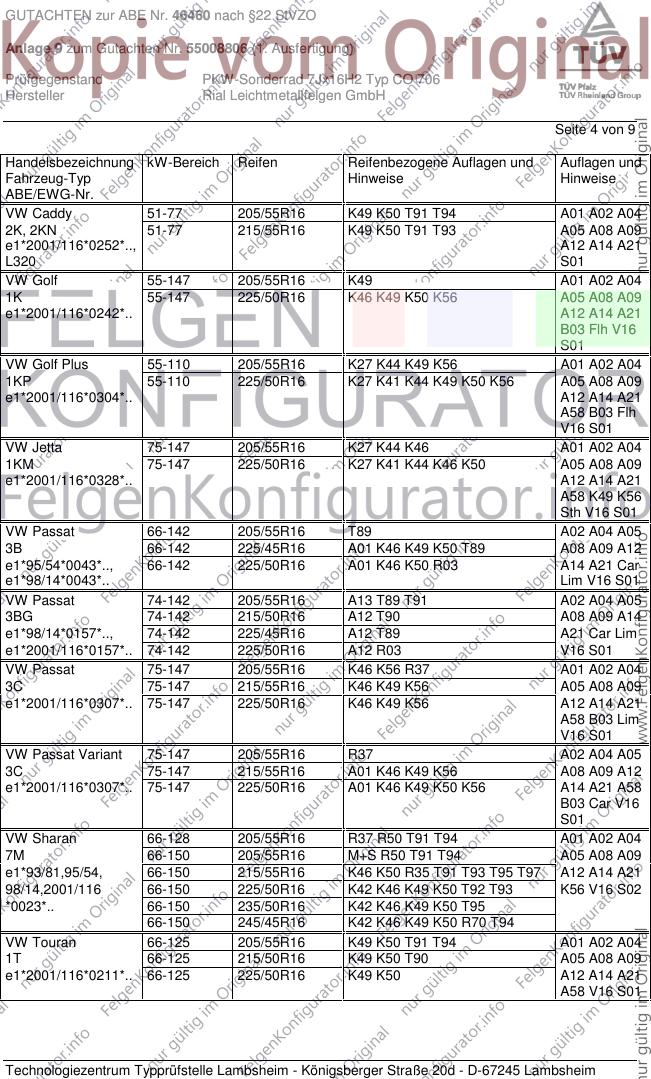

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy 51-77 205/55R16 K49 K50 T91 T94 A01 A02 A04
2K, 2KN 51-77 215/55R16 K49 K50 T91 T93 A05 A08 A09
e1*2001/116*0252*.., A12 A14 A21
L320 S01
VW Golf 55-147 205/55R16 K49 A01 A02 A04
1K 55-147 225/50R16 K46 K49 K50 K56 A05 A08 A09
e1*2001/116*0242*.. A12 A14 A21
B03 Flh V16
S01
VW Golf Plus 55-110 205/55R16 K27 K44 K49 K56 A01 A02 A04
1KP 55-110 225/50R16 K27 K41 K44 K49 K50 K56 A05 A08 A09
e1*2001/116*0304*.. A12 A14 A21
A58 B03 Flh
V16 S01
VW Jetta 75-147 205/55R16 K27 K44 K46 A01 A02 A04
1KM 75-147 225/50R16 K27 K41 K44 K46 K50 A05 A08 A09
e1*2001/116*0328*.. A12 A14 A21
A58 K49 K56
Sth V16 S01
VW Passat 66-142 205/55R16 T89 A02 A04 A05
3B 66-142 225/45R16 A01 K46 K49 K50 T89 A08 A09 A12
e1*95/54*0043*.., 66-142 225/50R16 A01 K46 K50 R03 A14 A21 Car
e1*98/14*0043*.. Lim V16 S01
VW Passat 74-142 205/55R16 A13 T89 T91 A02 A04 A05
3BG 74-142 215/50R16 A12 T90 A08 A09 A14
e1*98/14*0157*.., 74-142 225/45R16 A12 T89 A21 Car Lim
e1*2001/116*0157*.. 74-142 225/50R16 A12 R03 V16 S01
VW Passat 75-147 205/55R16 K46 K56 R37 A01 A02 A04
3C 75-147 215/55R16 K46 K49 K56 A05 A08 A09
e1*2001/116*0307*.. 75-147 225/50R16 K46 K49 K56 A12 A14 A21
A58 B03 Lim
V16 S01
VW Passat Variant 75-147 205/55R16 R37 A02 A04 A05
3C 75-147 215/55R16 A01 K46 K49 K56 A08 A09 A12
e1*2001/116*0307*.. 75-147 225/50R16 A01 K46 K49 K50 K56 A14 A21 A58
B03 Car V16
S01
VW Sharan 66-128 205/55R16 R37 R50 T91 T94 A01 A02 A04
7M 66-150 205/55R16 M+S R50 T91 T94 A05 A08 A09
e1*93/81,95/54, 66-150 215/55R16 K46 K50 R35 T91 T93 T95 T97 A12 A14 A21
98/14,2001/116 66-150 225/50R16 K42 K46 K49 K50 T92 T93 K56 V16 S02
*0023*.. 66-150 235/50R16 K42 K46 K49 K50 T95
66-150 245/45R16 K42 K46 K49 K50 R70 T94
VW Touran 66-125 205/55R16 K49 K50 T91 T94 A01 A02 A04
1T 66-125 215/50R16 K49 K50 T90 A05 A08 A09
e1*2001/116*0211*.. 66-125 225/50R16 K49 K50 A12 A14 A21
A58 V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 9
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 9
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 9
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L13 Auf ausreichenden Abstand zum Spurstangengelenk (5 mm) ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschußgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung in den
Fahrzeugpapieren eingetragen ist.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 9
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X27 Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführungen mit Serienrädern 7,5 x 17
ET25 (A6 Allroad).
X62 Diese Rad-Reifenkombination ist nicht zulässig für Fahrzeugausführungen mit serienmäßig
tiefergelegtem Fahrwerk und ausgestellten Radabdeckungen bei serienmäßiger Radgröße 7,5 J x 15
H2.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46460 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55008806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ CO 706
Hersteller Rial Leichtmetallfelgen GmbH

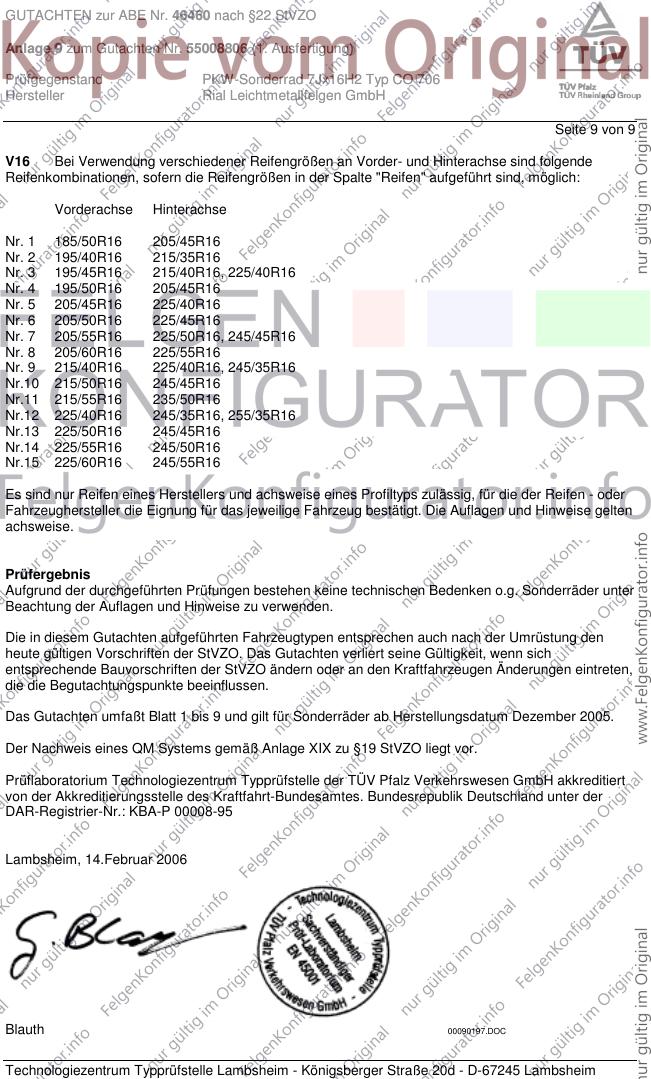

Seite 9 von 9
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr.10 215/50R16 245/45R16
Nr.11 215/55R16 235/50R16
Nr.12 225/40R16 245/35R16, 255/35R16
Nr.13 225/50R16 245/45R16
Nr.14 225/55R16 245/50R16
Nr.15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Dezember 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 14.Februar 2006
Blauth 00090197.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
