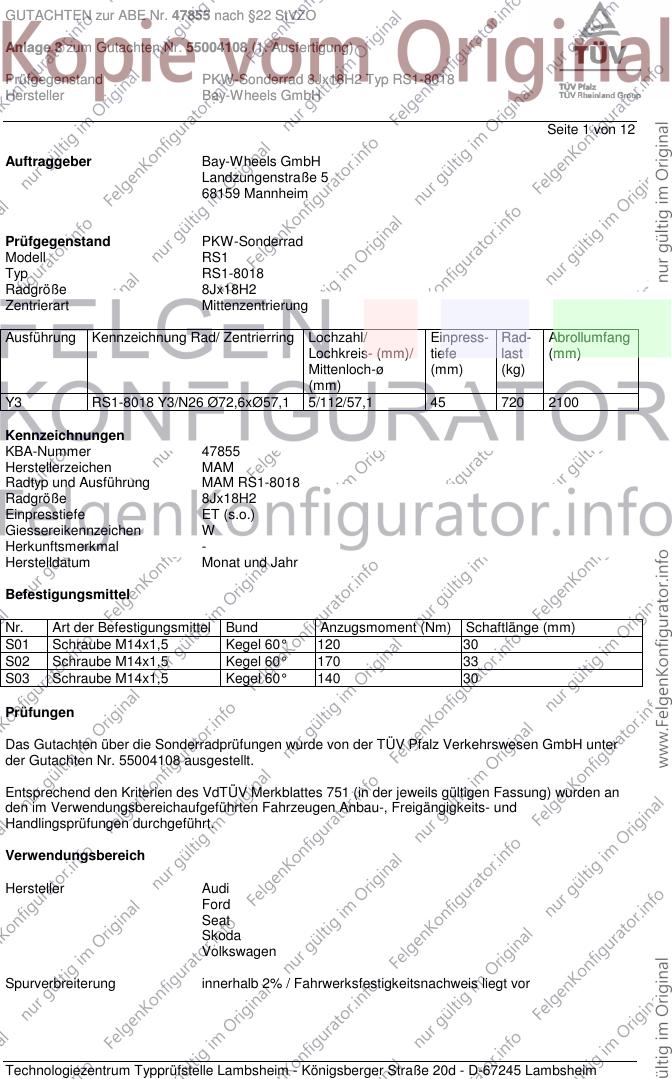

GUTACHTEN zur ABE Nr. 47855 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55004108 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS1-8018
Hersteller Bay-Wheels GmbH
Seite 1 von 12
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell RS1
Typ RS1-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y3 RS1-8018 Y3/N26 Ø72,6xØ57,1 5/112/57,1 45 720 2100
Kennzeichnungen
KBA-Nummer 47855
Herstellerzeichen MAM
Radtyp und Ausführung MAM RS1-8018
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen W
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 170 33
S03 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55004108 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47855 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55004108 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS1-8018
Hersteller Bay-Wheels GmbH

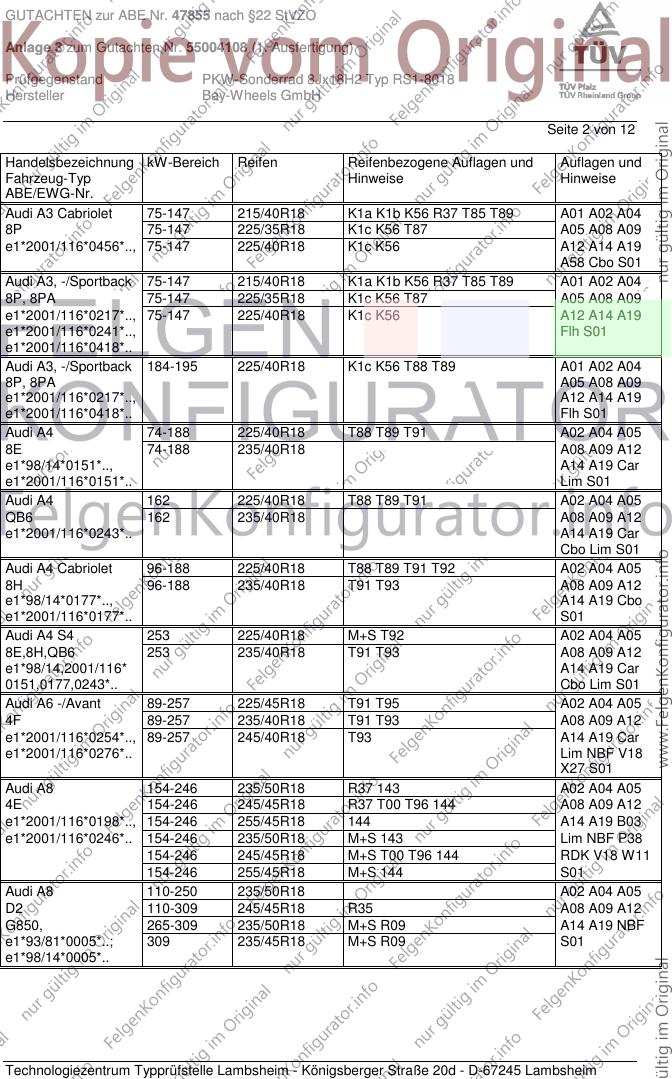

Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 215/40R18 K1a K1b K56 R37 T85 T89 A01 A02 A04
8P 75-147 225/35R18 K1c K56 T87 A05 A08 A09
e1*2001/116*0456*.., 75-147 225/40R18 K1c K56 A12 A14 A19
A58 Cbo S01
Audi A3, -/Sportback 75-147 215/40R18 K1a K1b K56 R37 T85 T89 A01 A02 A04
8P, 8PA 75-147 225/35R18 K1c K56 T87 A05 A08 A09
e1*2001/116*0217*.., 75-147 225/40R18 K1c K56 A12 A14 A19
e1*2001/116*0241*.., Flh S01
e1*2001/116*0418*..
Audi A3, -/Sportback 184-195 225/40R18 K1c K56 T88 T89 A01 A02 A04
8P, 8PA A05 A08 A09
e1*2001/116*0217*.., A12 A14 A19
e1*2001/116*0418*.. Flh S01
Audi A4 74-188 225/40R18 T88 T89 T91 A02 A04 A05
8E 74-188 235/40R18 A08 A09 A12
e1*98/14*0151*.., A14 A19 Car
e1*2001/116*0151*.. Lim S01
Audi A4 162 225/40R18 T88 T89 T91 A02 A04 A05
QB6 162 235/40R18 A08 A09 A12
e1*2001/116*0243*.. A14 A19 Car
Cbo Lim S01
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A02 A04 A05
8H 96-188 235/40R18 T91 T93 A08 A09 A12
e1*98/14*0177*.., A14 A19 Cbo
e1*2001/116*0177*.. S01
Audi A4 S4 253 225/40R18 M+S T92 A02 A04 A05
8E,8H,QB6 253 235/40R18 T91 T93 A08 A09 A12
e1*98/14,2001/116* A14 A19 Car
0151,0177,0243*.. Cbo Lim S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A02 A04 A05
4F 89-257 235/40R18 T91 T93 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/40R18 T93 A14 A19 Car
e1*2001/116*0276*.. Lim NBF V18
X27 S01
Audi A8 154-246 235/50R18 R37 143 A02 A04 A05
4E 154-246 245/45R18 R37 T00 T96 144 A08 A09 A12
e1*2001/116*0198*.., 154-246 255/45R18 144 A14 A19 B03
e1*2001/116*0246*.. 154-246 235/50R18 M+S 143 Lim NBF P38
154-246 245/45R18 M+S T00 T96 144 RDK V18 W11
154-246 255/45R18 M+S 144 S01
Audi A8 110-250 235/50R18 A02 A04 A05
D2 110-309 245/45R18 R35 A08 A09 A12
G850, 265-309 235/50R18 M+S R09 A14 A19 NBF
e1*93/81*0005*..; 309 235/45R18 M+S R09 S01
e1*98/14*0005*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47855 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55004108 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS1-8018
Hersteller Bay-Wheels GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 118-147 225/40R18 A33 A02 A04 A05
8J 118-147 225/45R18 A33 A08 A09 A14
e1*2001/116* 118-147 235/40R18 A12 A19 A57 Cbo
0369, 0374, 0375*.. 118-147 245/40R18 A01 A12 K46 K56 Cpe S01
118-200 225/40R18 A33 M+S
118-200 225/45R18 A33 M+S
118-200 235/40R18 A12 M+S
118-200 245/40R18 A01 A12 K46 K56 M+S
Ford Galaxy 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A02 A04
WGR 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 A05 A08 A09
e1*93/81,95/54, T95 A12 A14 A19
2001/116*0024*.. S02
Seat Alhambra 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A02 A04
7MS 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 A05 A08 A09
e1*95/54, 98/14, T95 A12 A14 A19
2001/116*0036*.. S02
Seat Altea/Toledo 63-118 215/40R18 K1c R37 T85 T89 A01 A02 A04
5P 63-118 225/35R18 K1c T83 T87 A05 A08 A09
e9*2001/116*0050*.. 63-147 225/40R18 K1c A12 A14 A19
A58 Flh Sth
S01
Seat Leon 63-155 215/40R18 R37 T85 T89 A02 A04 A05
1P 63-155 225/35R18 A01 K1a K2b R37 T83 T87 A08 A09 A12
e9*2001/116*0052*.. 63-195 225/40R18 A01 K1a K2b T88 A14 A19 A58
Flh S01
Skoda Octavia 55-118 215/40R18 A58 R37 T89 A02 A04 A05
1Z 55-147 225/40R18 A01 K1a T88 T89 T91 A08 A09 A12
e11*2001/116*0230*. A14 A19 Car
Lim Npf S01
Skoda Octavia Scout 103-118 225/45R18 A02 A04 A05
1Z 103-118 235/40R18 A01 K1c A08 A09 A12
e11*2001/116* 103-118 245/40R18 A01 K1c K56 A14 A19 A56
0230*21-.. Car KMV S01
Skoda Superb 77-191 225/40R18 T92 A02 A04 A05
3T A08 A09 A12
e11*2001/116*0326*. A14 A19 Lim
S01
Skoda Yeti 77-125 215/45R18 T89 T93 A02 A04 A05
5L 77-125 225/40R18 T89 T91 T92 A08 A09 A12
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95 A14 A19 A57
e11*2007/46*0034*.. 77-125 235/40R18 T91 T93 S01
77-125 245/40R18 A01 K1b
VW Bus 50-103 235/45R18 G01 K41 K42 T94 T98 T99 144 A01 A02 A04
7DB 50-103 245/40R18 K42 T97 144 A05 A08 A09
e1*96/79*0067*.., 50-103 245/45R18 G01 K41 K42 K45 LK6 T00 T96 A12 A14 A19
e1*98/14*0067*.. 144 K1c K2b K34
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47855 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55004108 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS1-8018
Hersteller Bay-Wheels GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus 65-150 235/45R18 K1c K2b K41 T98 T99 144 A01 A02 A04
7DZ 65-150 245/40R18 K1c K2b T97 144 A05 A08 A09
e1*97/27*0095*.., 65-150 245/45R18 G67 K1c K2b T00 T96 144 A12 A14 A19
e1*98/14*0095*.. 65-150 255/45R18 K2b R03 T99 144 K34 K42 R70
VJ8 S02
VW Bus, Transporter 50-103 235/45R18 G01 K41 K42 T94 T98 T99 144 A01 A02 A04
70X02.., 70X12.. 50-103 245/40R18 K42 T93 T97 144 A05 A08 A09
H297-300, 304, 306, A12 A14 A19
H322-327 K1a K2b K34
S02
VW EOS 85-147 215/45R18 A02 A04 A05
1F 85-147 225/40R18 A08 A09 A12
e1*2001/116*0349*.. 85-184 215/45R18 M+S A14 A19 A58
85-184 225/40R18 M+S Cbo V18 S01
85-184 235/40R18 A01 K2b
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A02 A04
1K 55-169 225/35R18 K1c R37 T83 T87 A05 A08 A09
e1*2001/116* 55-184 225/40R18 K1c A12 A14 A19
0242*00-24 Flh S01
VW Golf (V) Variant 59-147 215/40R18 K1a K1b K2b K56 T85 T89 A01 A02 A04
1KM 59-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A05 A08 A09
e1*2001/116* 59-147 225/40R18 K1c K27 K2b K44 K46 K56 A12 A14 A19
0328*00-14 A58 Car S01
VW Golf (VI) 59-155 215/40R18 K1a K2b T85 T89 A01 A02 A04
1K 59-155 225/35R18 K1a K2b T83 T87 A05 A08 A09
e1*2001/116 59-155 225/40R18 K1a K2b A12 A14 A19
*0242*25-.. 59-155 235/35R18 K1c K2b K3a K6g K8a T86 T90 Flh V18 S01
59-155 235/40R18 K1c K2b K3a K6g K8a
59-155 245/35R18 K1c K2c K3a K6h K8i
VW Golf Plus 55-125 215/40R18 T85 T89 A02 A04 A05
1KP 55-125 225/40R18 A01 K1a K1b K2b K56 T88 T89 A08 A09 A12
e1*2001/116*0304*.. 55-85 225/35R18 A01 K1a K1b K2b T87 A14 A19 A58
Flh S01
VW Jetta 75-147 215/40R18 K1a K1b K2b K56 T85 T89 A01 A02 A04
1KM 75-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A05 A08 A09
e1*2001/116*0328*.. 75-147 225/40R18 K1c K27 K2b K44 K46 K56 A12 A14 A19
A58 Sth S01
VW Passat 184 215/45R18 M+S A02 A04 A05
3C 184 225/40R18 M+S T88 T89 A08 A09 A12
e1*2001/116*0307*.. 184 235/40R18 A01 K1a K46 K56 A14 A19 Lim
S01
VW Passat 75-147 215/45R18 A02 A04 A05
3C 75-147 225/40R18 T88 T89 A08 A09 A12
e1*2001/116*0307*.. 75-147 235/40R18 A01 K1a K46 K56 A14 A19 Lim
V18 S01
VW Passat Variant 184 235/40R18 A01 K1a K2b A02 A04 A05
3C A08 A09 A12
e1*2001/116*0307*.. A14 A19 Car
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47855 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55004108 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS1-8018
Hersteller Bay-Wheels GmbH

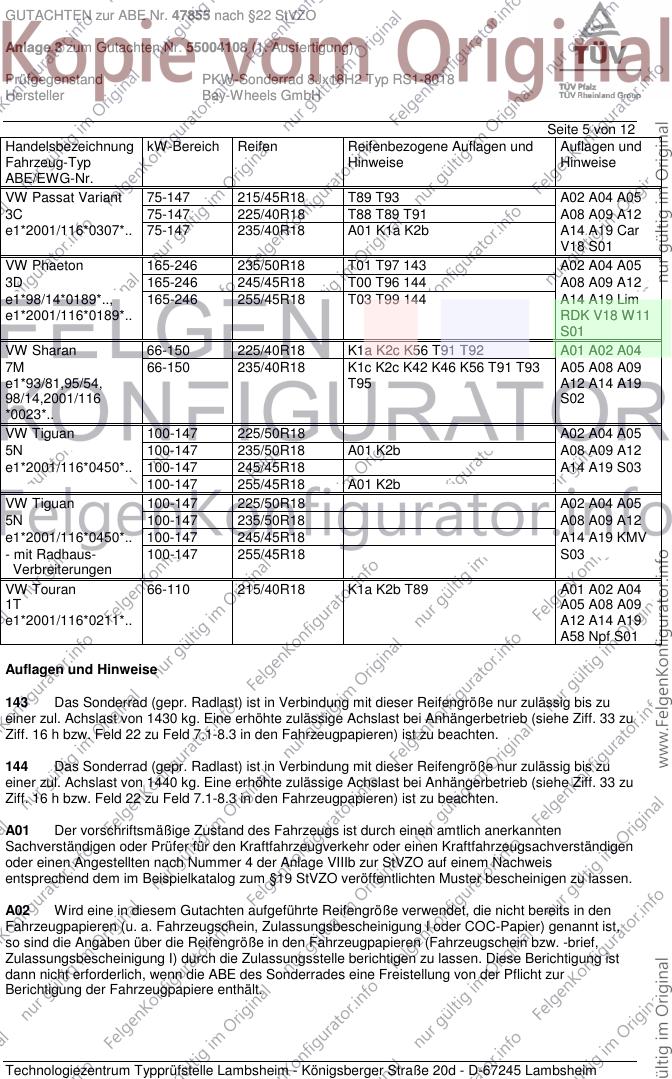

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 215/45R18 T89 T93 A02 A04 A05
3C 75-147 225/40R18 T88 T89 T91 A08 A09 A12
e1*2001/116*0307*.. 75-147 235/40R18 A01 K1a K2b A14 A19 Car
V18 S01
VW Phaeton 165-246 235/50R18 T01 T97 143 A02 A04 A05
3D 165-246 245/45R18 T00 T96 144 A08 A09 A12
e1*98/14*0189*.., 165-246 255/45R18 T03 T99 144 A14 A19 Lim
e1*2001/116*0189*.. RDK V18 W11
S01
VW Sharan 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A02 A04
7M 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 A05 A08 A09
e1*93/81,95/54, T95 A12 A14 A19
98/14,2001/116 S02
*0023*..
VW Tiguan 100-147 225/50R18 A02 A04 A05
5N 100-147 235/50R18 A01 K2b A08 A09 A12
e1*2001/116*0450*.. 100-147 245/45R18 A14 A19 S03
100-147 255/45R18 A01 K2b
VW Tiguan 100-147 225/50R18 A02 A04 A05
5N 100-147 235/50R18 A08 A09 A12
e1*2001/116*0450*.. 100-147 245/45R18 A14 A19 KMV
- mit Radhaus- 100-147 255/45R18 S03
Verbreiterungen
VW Touran 66-110 215/40R18 K1a K2b T89 A01 A02 A04
1T A05 A08 A09
e1*2001/116*0211*.. A12 A14 A19
A58 Npf S01
Auflagen und Hinweise
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47855 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55004108 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS1-8018
Hersteller Bay-Wheels GmbH

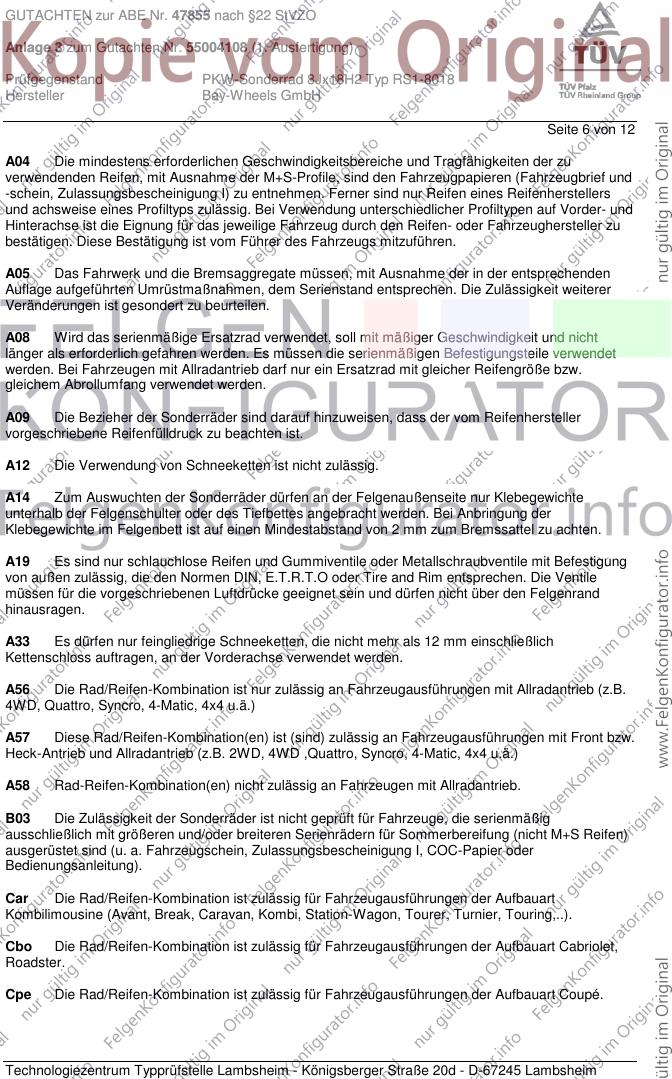

Seite 6 von 12
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47855 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55004108 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS1-8018
Hersteller Bay-Wheels GmbH

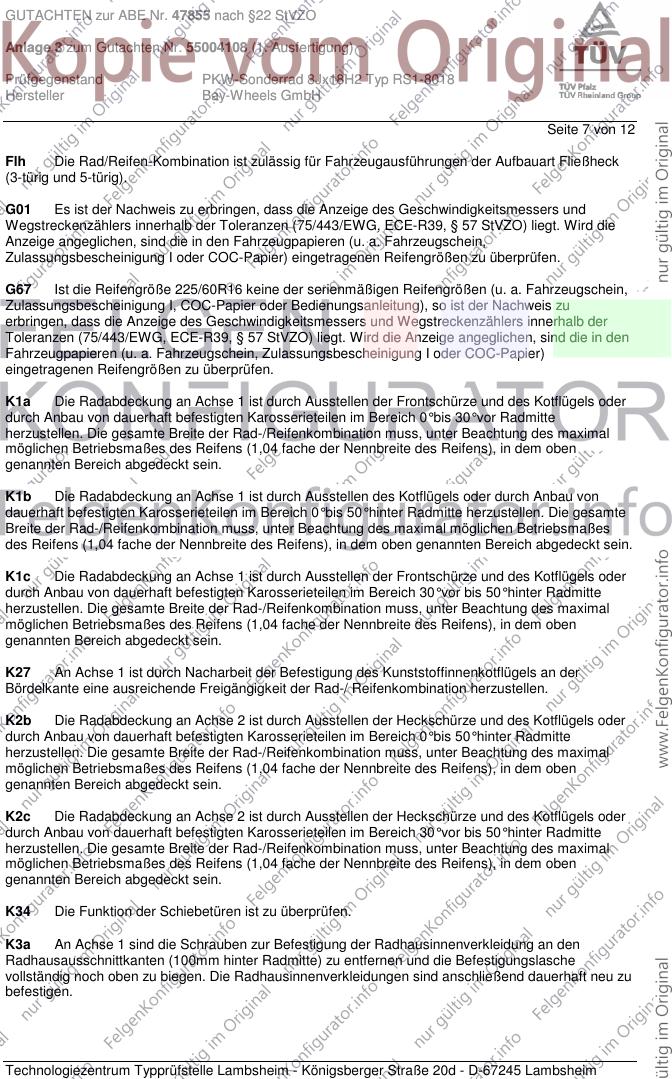

Seite 7 von 12
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47855 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55004108 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS1-8018
Hersteller Bay-Wheels GmbH

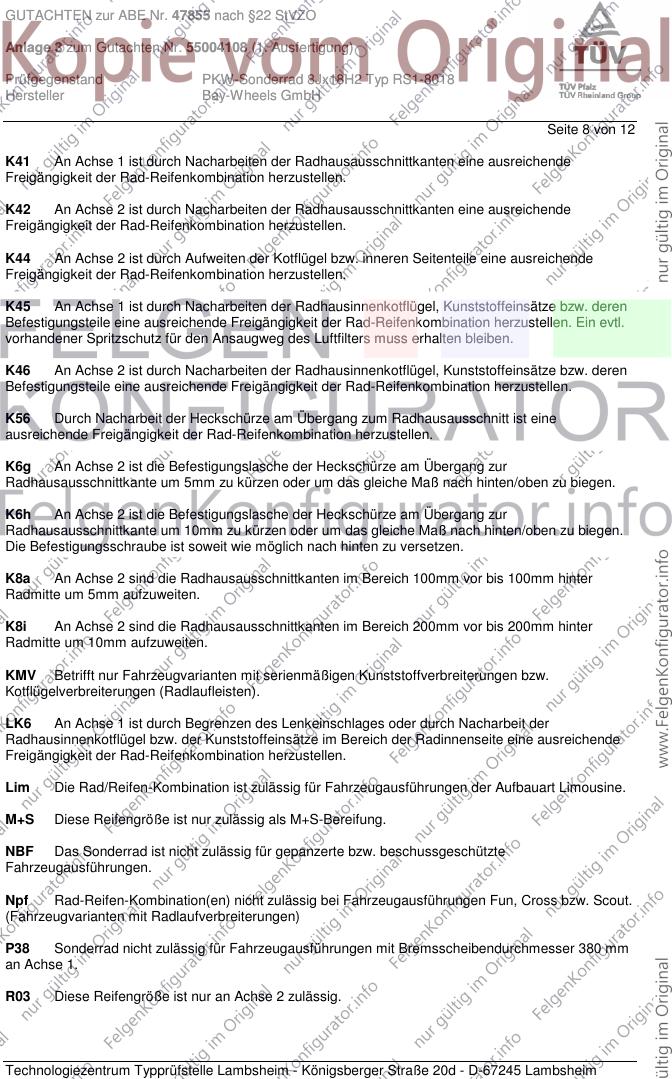

Seite 8 von 12
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte um 5mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47855 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55004108 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS1-8018
Hersteller Bay-Wheels GmbH

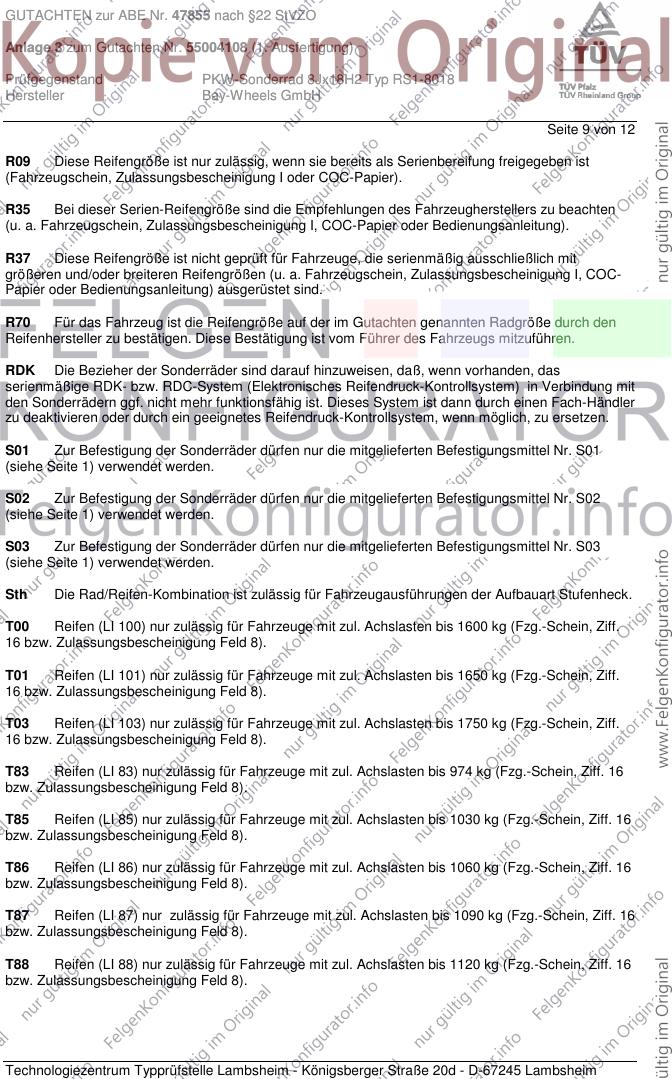

Seite 9 von 12
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47855 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55004108 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS1-8018
Hersteller Bay-Wheels GmbH

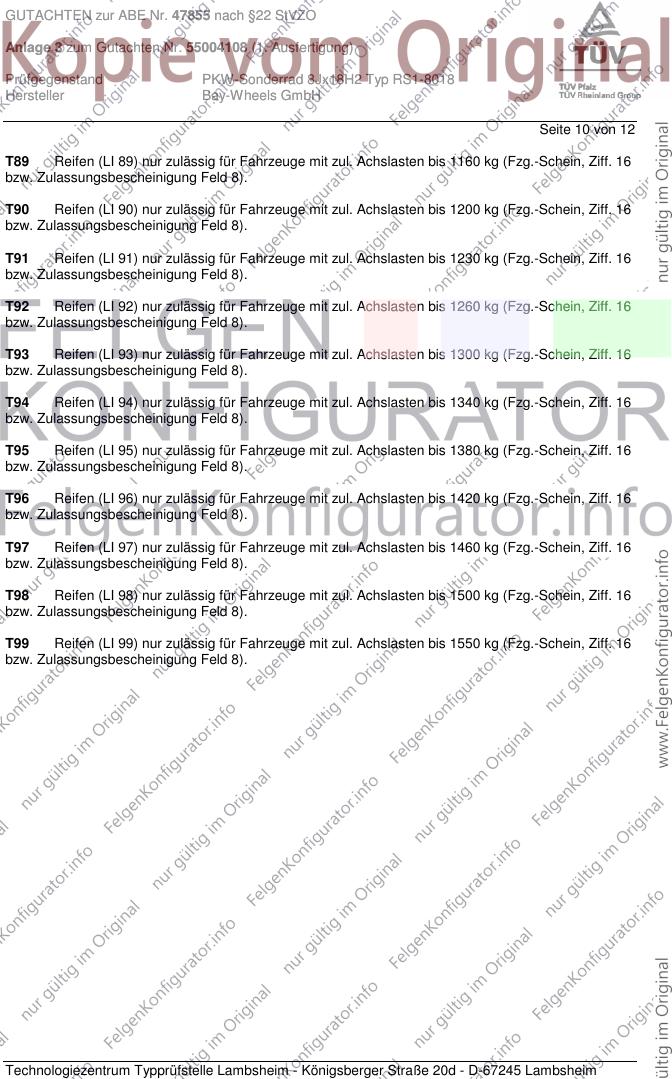

Seite 10 von 12
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47855 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55004108 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS1-8018
Hersteller Bay-Wheels GmbH
Seite 11 von 12
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18
Nr. 9 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 245/35R18 255/35R18, 265/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VJ8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/45R18 255/45R18
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
W11 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 365mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47855 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55004108 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS1-8018
Hersteller Bay-Wheels GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde beim TÜV Rheinland Malaysia in Kuala Lumpur im
November 2007 durchgeführt. Die Verwendungsprüfung fand am 04.11.2009 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 7 Doppelspeichen.
KBA 47855 ab Juli 2009
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 4.November 2009
Tufan 00143664.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
