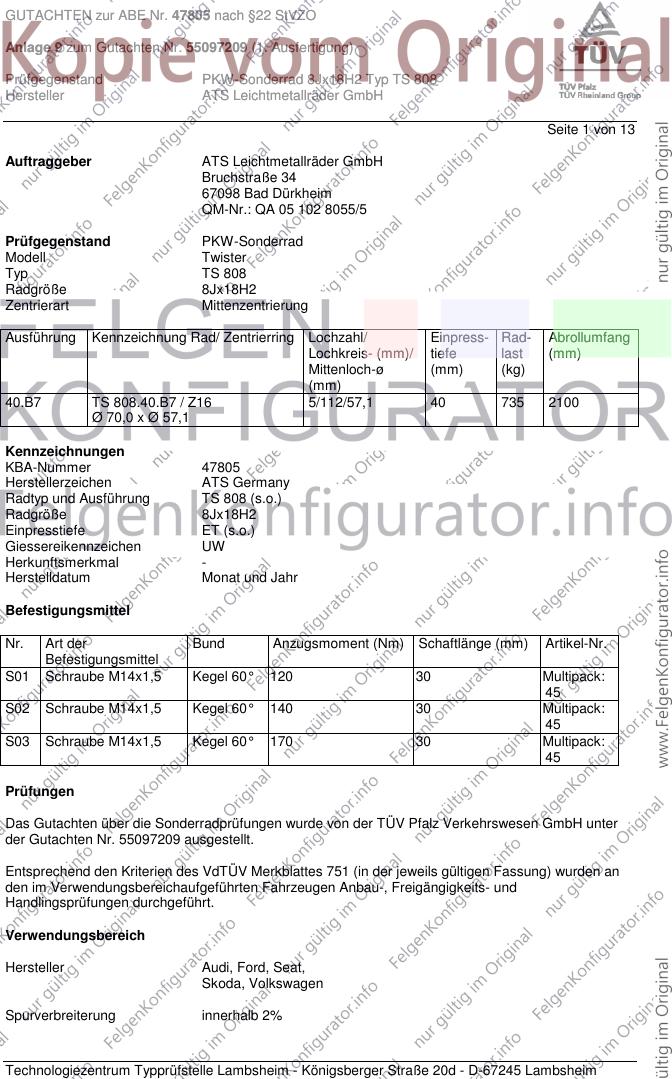

GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 13
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: QA 05 102 8055/5
Prüfgegenstand PKW-Sonderrad
Modell Twister
Typ TS 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
40.B7 TS 808.40.B7 / Z16 5/112/57,1 40 735 2100
Ø 70,0 x Ø 57,1
Kennzeichnungen
KBA-Nummer 47805
Herstellerzeichen ATS Germany
Radtyp und Ausführung TS 808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen UW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 30 Multipack:
45
S02 Schraube M14x1,5 Kegel 60° 140 30 Multipack:
45
S03 Schraube M14x1,5 Kegel 60° 170 30 Multipack:
45
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55097209 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi, Ford, Seat,
Skoda, Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 215/40R18 K1c K56 R37 T85 T89 A01 A02 A04
8P 75-147 225/35R18 K1c K2b K46 K56 T87 A05 A08 A09
e1*2001/116*0456*.., 75-147 225/40R18 K1c K2b K46 K56 A12 A14 A21
A58 A78 Cbo
S01
Audi A3, -/Sportback 75-147 215/40R18 K1c K56 R37 T85 T89 A01 A02 A04
8P, 8PA 75-147 225/35R18 K1c K2b K46 K56 T87 A05 A08 A09
e1*2001/116*0217*.., 75-147 225/40R18 K1c K2b K46 K56 A12 A14 A21
e1*2001/116*0241*.., A78 Flh S01
e1*2001/116*0418*..
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 K56 T88 T89 A01 A02 A04
8P, 8PA A05 A08 A09
e1*2001/116*0217*.., A12 A14 A21
e1*2001/116*0418*.. A78 Flh S01
Audi A4 74-188 225/40R18 T88 T89 T91 A02 A04 A05
8E 74-188 235/40R18 A01 K1a K1b K2b A08 A09 A12
e1*98/14*0151*.., A14 A21 A78
e1*2001/116*0151*.. Car Lim S01
Audi A4 55-169 225/40R18 K1c K45 K46 K56 T88 T89 A01 A02 A04
B5 55-169 245/35R18 K2b K44 K45 K46 K56 R03 T88 A05 A08 A09
e1*93/81*0013*.. , T89 A12 A14 A21
e1*98/14*0013*.. Au7 Car Lim
V18 S01
Audi A4 162 225/40R18 T88 T89 T91 A02 A04 A05
QB6 162 235/40R18 A01 K1a K1b K2b A08 A09 A12
e1*2001/116*0243*.. A14 A21 A78
Car Cbo Lim
S01
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A02 A04 A05
8H 96-188 235/40R18 A01 K1a K2b T91 T93 A08 A09 A12
e1*98/14*0177*.., A14 A21 A78
e1*2001/116*0177*.. Cbo S01
Audi A4 S4 253 225/40R18 M+S T92 A02 A04 A05
8E,8H,QB6 253 235/40R18 A01 K1a K1b K2b T91 T93 A08 A09 A12
e1*98/14,2001/116* A14 A21 A78
0151,0177,0243*.. Car Cbo Lim
S01
Audi A6 81-162 225/40R18 T88 T89 T91 T92 A02 A04 A05
4B 81-162 235/40R18 A01 G40 K1c K2b K46 T91 T93 A08 A09 A12
e1*96/27, 98/14, 81-162 245/35R18 A01 K2b K46 R03 T88 T89 T92 A14 A21 A78
e1*2001/116*0051*.. Au9 Car Lim
V18 X27 S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A02 A04 A05
4F 89-257 235/40R18 T91 T93 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/40R18 T93 A14 A21 A78
e1*2001/116*0276*.. Car Lim NBF
V18 X27 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

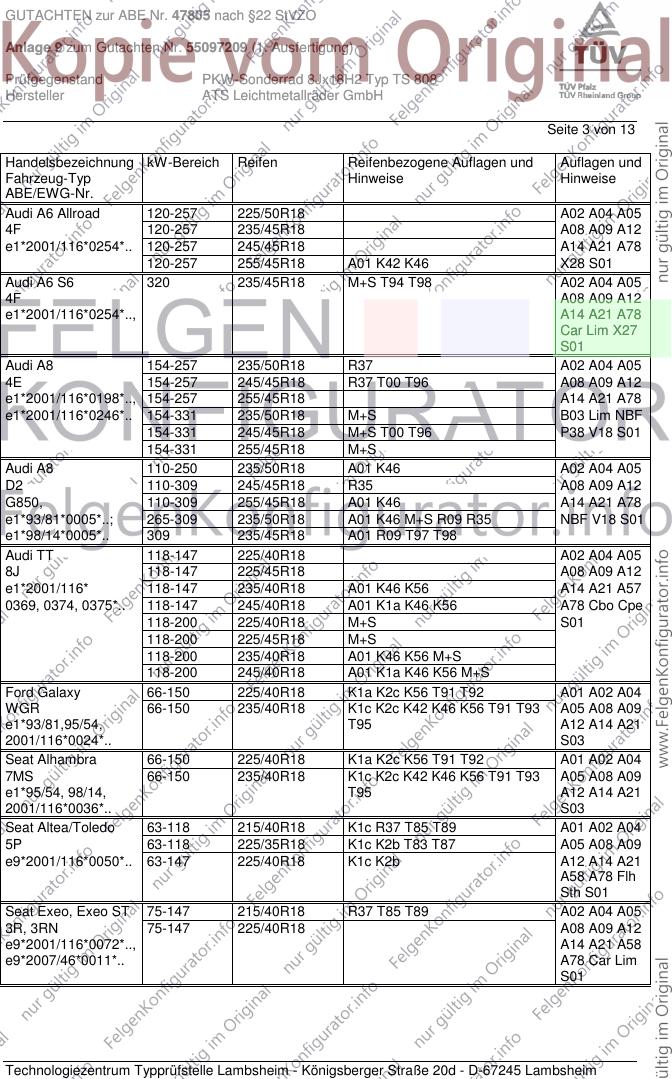

Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 Allroad 120-257 225/50R18 A02 A04 A05
4F 120-257 235/45R18 A08 A09 A12
e1*2001/116*0254*.. 120-257 245/45R18 A14 A21 A78
120-257 255/45R18 A01 K42 K46 X28 S01
Audi A6 S6 320 235/45R18 M+S T94 T98 A02 A04 A05
4F A08 A09 A12
e1*2001/116*0254*.., A14 A21 A78
Car Lim X27
S01
Audi A8 154-257 235/50R18 R37 A02 A04 A05
4E 154-257 245/45R18 R37 T00 T96 A08 A09 A12
e1*2001/116*0198*.., 154-257 255/45R18 A14 A21 A78
e1*2001/116*0246*.. 154-331 235/50R18 M+S B03 Lim NBF
154-331 245/45R18 M+S T00 T96 P38 V18 S01
154-331 255/45R18 M+S
Audi A8 110-250 235/50R18 A01 K46 A02 A04 A05
D2 110-309 245/45R18 R35 A08 A09 A12
G850, 110-309 255/45R18 A01 K46 A14 A21 A78
e1*93/81*0005*..; 265-309 235/50R18 A01 K46 M+S R09 R35 NBF V18 S01
e1*98/14*0005*.. 309 235/45R18 A01 R09 T97 T98
Audi TT 118-147 225/40R18 A02 A04 A05
8J 118-147 225/45R18 A08 A09 A12
e1*2001/116* 118-147 235/40R18 A01 K46 K56 A14 A21 A57
0369, 0374, 0375*.. 118-147 245/40R18 A01 K1a K46 K56 A78 Cbo Cpe
118-200 225/40R18 M+S S01
118-200 225/45R18 M+S
118-200 235/40R18 A01 K46 K56 M+S
118-200 245/40R18 A01 K1a K46 K56 M+S
Ford Galaxy 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A02 A04
WGR 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 A05 A08 A09
e1*93/81,95/54, T95 A12 A14 A21
2001/116*0024*.. S03
Seat Alhambra 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A02 A04
7MS 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 A05 A08 A09
e1*95/54, 98/14, T95 A12 A14 A21
2001/116*0036*.. S03
Seat Altea/Toledo 63-118 215/40R18 K1c R37 T85 T89 A01 A02 A04
5P 63-118 225/35R18 K1c K2b T83 T87 A05 A08 A09
e9*2001/116*0050*.. 63-147 225/40R18 K1c K2b A12 A14 A21
A58 A78 Flh
Sth S01
Seat Exeo, Exeo ST 75-147 215/40R18 R37 T85 T89 A02 A04 A05
3R, 3RN 75-147 225/40R18 A08 A09 A12
e9*2001/116*0072*.., A14 A21 A58
e9*2007/46*0011*.. A78 Car Lim
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63-155 215/40R18 K1a K1b K27 K2b R37 T85 T89 A01 A02 A04
1P 63-155 225/35R18 K1a K1b K27 K2b R37 T83 T87 A05 A08 A09
e9*2001/116*0052*.. 63-195 225/40R18 K1a K1b K27 K2b T88 A12 A14 A21
A58 A78 Flh
S01
Skoda Octavia 55-118 215/40R18 A58 K1a R37 T89 A01 A02 A04
1Z 55-147 225/40R18 K1c T88 T89 T91 A05 A08 A09
e11*2001/116*0230*. 55-147 245/35R18 K2b K46 K56 R03 T88 T89 T92 A12 A14 A21
A78 Car Lim
Npf V00 V18
S01
Skoda Octavia Scout 103-118 225/45R18 K1c A01 A02 A04
1Z 103-118 235/40R18 K1c K56 A05 A08 A09
e11*2001/116* 103-118 245/40R18 K1c K2b K30 K44 K46 K56 A12 A14 A21
0230*21-.. A56 A78 Car
KMV S01
Skoda Superb 77-191 225/40R18 K1a K2b K56 T92 A01 A02 A04
3T 77-191 245/35R18 K1c K27 K2b K41 K44 K46 K56 A05 A08 A09
e11*2001/116*0326*. T92 A12 A14 A21
A78 Lim V18
S01
Skoda Yeti 77-125 215/45R18 T89 T93 A02 A04 A05
5L 77-125 225/40R18 T89 T91 T92 A08 A09 A12
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95 A14 A21 A57
e11*2007/46*0034*.. 77-125 235/40R18 A01 K1a K1b K2b T91 T93 A78 S01
77-125 245/40R18 A01 K1a K1b K2b
VW Caddy 51-103 225/40R18 K1c K2c T88 T89 T91 T92 A01 A02 A04
2K, 2KN A05 A08 A09
e1*2001/116*0252*.., A12 A14 A21
L320 A58 A59 A78
S01
VW Caddy Maxi 75-103 225/40R18 K1c K2c T88 T89 T91 T92 A01 A02 A04
2K, 2KN A05 A08 A09
e1*2001/116*0252*.., A12 A14 A21
L320 A58 A67 A78
S01
VW Cross Touran 75-125 215/45R18 R02 T89 T93 A02 A04 A05
1T 75-125 215/45R18 M+S R03 T89 T93 A08 A09 A12
e1*2001/116 75-125 225/40R18 A01 K1a M+S T88 T89 T91 A14 A21 A78
*0211*15-.. 75-125 235/40R18 A01 K1a R02 KMV V18 S01
75-125 235/40R18 R03
VW EOS 85-147 215/45R18 A01 K2b A02 A04 A05
1F 85-147 225/40R18 A01 K2b K46 K56 A08 A09 A12
e1*2001/116*0349*.. 85-184 215/45R18 A01 K2b M+S A14 A21 A58
85-184 225/40R18 A01 K2b K46 K56 M+S A78 Cbo V18
85-184 235/40R18 A01 K1a K2b K46 K56 S01
85-184 245/35R18 A01 K1a K1b K2a K2b K44 K46
K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A02 A04
1K 55-169 225/35R18 K1c K2b R37 T83 T87 A05 A08 A09
e1*2001/116* 55-184 225/40R18 K1c K2b A12 A14 A21
0242*00-24 A78 Flh S01
VW Golf (V) Variant 59-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A01 A02 A04
1KM 59-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A05 A08 A09
e1*2001/116*0328*0 59-147 225/40R18 K1c K27 K2c K41 K44 K46 A12 A14 A21
0-14 A58 A78 Car
K56 S01
VW Golf (VI) 59-155 215/40R18 K1c K2b K3a K6g K8a T85 T89 A01 A02 A04
1K 59-155 225/35R18 K1c K2b K3a K6g K8a T83 T87 A05 A08 A09
e1*2001/116 59-155 225/40R18 K1c K2b K3a K6g K8a A12 A14 A21
*0242*25-.. 59-155 235/35R18 K1c K2c K3a K6h K8i T86 T90 A78 Flh V18
59-155 235/40R18 K1c K2c K3a K6h K8i S01
59-155 245/35R18 K1c K2c K3a K6h K8r
VW Golf Plus 55-125 215/40R18 K1a K1b K27 K2b K44 K56 T85 A01 A02 A04
1KP T89 A05 A08 A09
e1*2001/116*0304*.. 55-125 225/40R18 K1c K27 K2b K44 K56 T88 T89 A12 A14 A21
55-85 225/35R18 K1c K27 K2b K44 K56 T87 A58 A78 Flh
S01
VW Jetta 75-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A01 A02 A04
1KM 75-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A05 A08 A09
e1*2001/116*0328*.. 75-147 225/40R18 K1c K27 K2c K41 K44 K46 A12 A14 A21
A58 A78 K56
Sth S01
VW Passat 66-142 225/40R18 K1c K2b K41 K46 K56 T88 T89 A01 A02 A04
3B T91 A05 A08 A09
e1*95/54*0043*.., 66-142 245/35R18 K2b K44 K46 K56 R03 A12 A14 A21
e1*98/14*0043*.. Car Lim V18
S01
VW Passat 74-142 225/40R18 K45 K46 T88 T89 T91 A01 A02 A04
3BG 74-142 245/35R18 K46 R03 T88 T89 A05 A08 A09
e1*98/14*0157*.., A12 A14 A21
e1*2001/116*0157*.. A78 Car Lim
V18 S01
VW Passat 75-147 215/45R18 K1a K46 K56 A01 A02 A04
3C 75-147 225/40R18 K1a K46 K56 T88 T89 A05 A08 A09
e1*2001/116*0307*.. 75-147 235/40R18 K1c K2b K46 K56 A12 A14 A21
75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89 A78 Lim V18
S01
VW Passat 184 215/45R18 K1a K46 K56 M+S A01 A02 A04
3C 184 225/40R18 K1a K46 K56 M+S T88 T89 A05 A08 A09
e1*2001/116*0307*.. 184 235/40R18 K1c K2b K46 K56 A12 A14 A21
184 245/35R18 K1c K2b K44 K46 K56 T88 T89 A78 Lim S01
VW Passat CC 100-220 235/40R18 A01 K2b A02 A04 A05
3CC A08 A09 A12
e1*2001/116*0468*.. A14 A21 A78
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

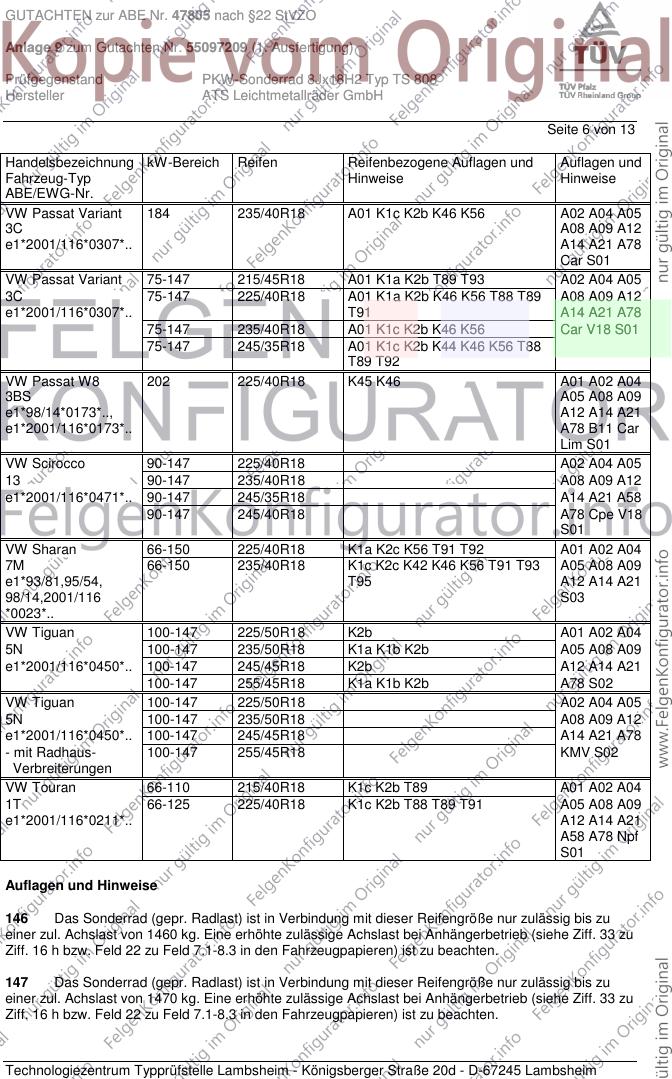

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 184 235/40R18 A01 K1c K2b K46 K56 A02 A04 A05
3C A08 A09 A12
e1*2001/116*0307*.. A14 A21 A78
Car S01
VW Passat Variant 75-147 215/45R18 A01 K1a K2b T89 T93 A02 A04 A05
3C 75-147 225/40R18 A01 K1a K2b K46 K56 T88 T89 A08 A09 A12
e1*2001/116*0307*.. T91 A14 A21 A78
75-147 235/40R18 A01 K1c K2b K46 K56 Car V18 S01
75-147 245/35R18 A01 K1c K2b K44 K46 K56 T88
T89 T92
VW Passat W8 202 225/40R18 K45 K46 A01 A02 A04
3BS A05 A08 A09
e1*98/14*0173*.., A12 A14 A21
e1*2001/116*0173*.. A78 B11 Car
Lim S01
VW Scirocco 90-147 225/40R18 A02 A04 A05
13 90-147 235/40R18 A08 A09 A12
e1*2001/116*0471*.. 90-147 245/35R18 A14 A21 A58
90-147 245/40R18 A78 Cpe V18
S01
VW Sharan 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A02 A04
7M 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 A05 A08 A09
e1*93/81,95/54, T95 A12 A14 A21
98/14,2001/116 S03
*0023*..
VW Tiguan 100-147 225/50R18 K2b A01 A02 A04
5N 100-147 235/50R18 K1a K1b K2b A05 A08 A09
e1*2001/116*0450*.. 100-147 245/45R18 K2b A12 A14 A21
100-147 255/45R18 K1a K1b K2b A78 S02
VW Tiguan 100-147 225/50R18 A02 A04 A05
5N 100-147 235/50R18 A08 A09 A12
e1*2001/116*0450*.. 100-147 245/45R18 A14 A21 A78
- mit Radhaus- 100-147 255/45R18 KMV S02
Verbreiterungen
VW Touran 66-110 215/40R18 K1c K2b T89 A01 A02 A04
1T 66-125 225/40R18 K1c K2b T88 T89 T91 A05 A08 A09
e1*2001/116*0211*.. A12 A14 A21
A58 A78 Npf
S01
Auflagen und Hinweise
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.

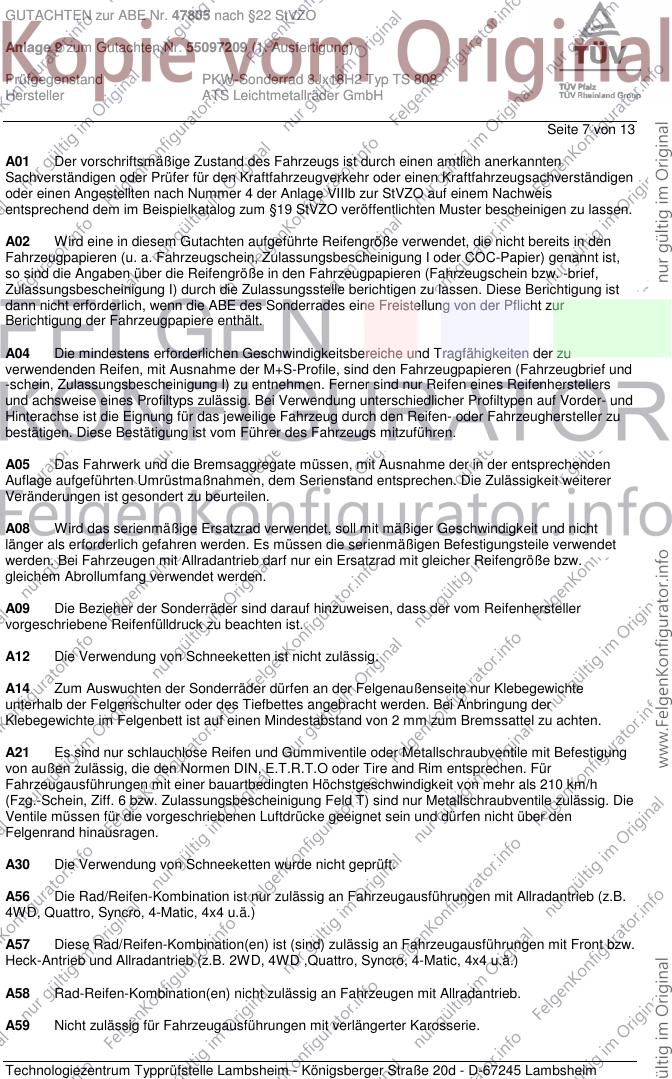

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 13
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.

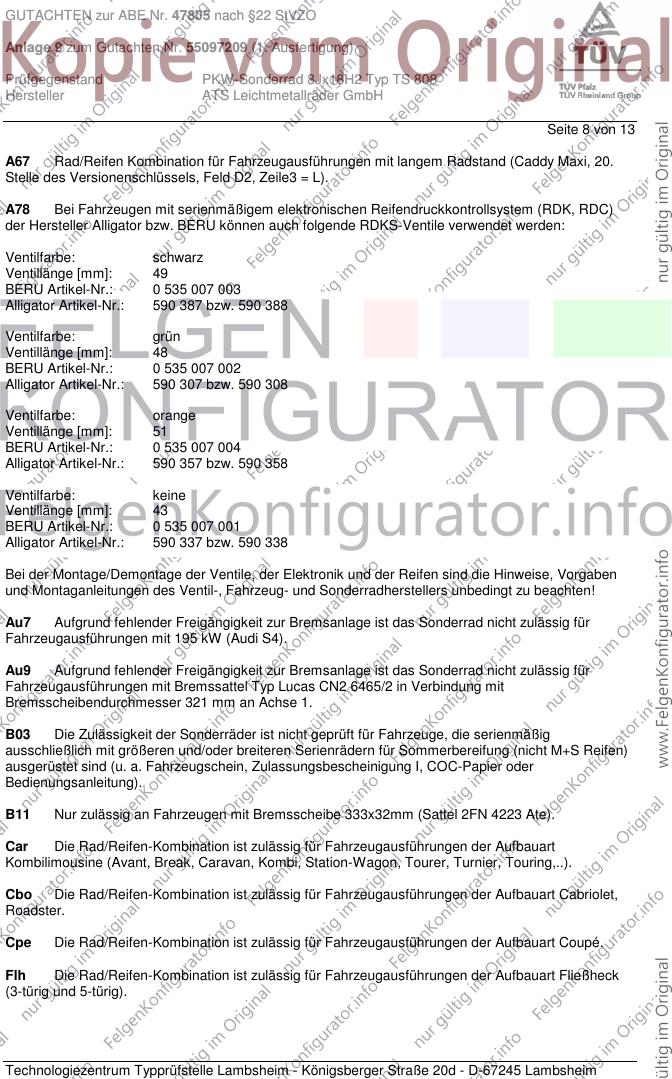

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 13
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A78 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Ventilfarbe: orange
Ventillänge [mm]: 51
BERU Artikel-Nr.: 0 535 007 004
Alligator Artikel-Nr.: 590 357 bzw. 590 358
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

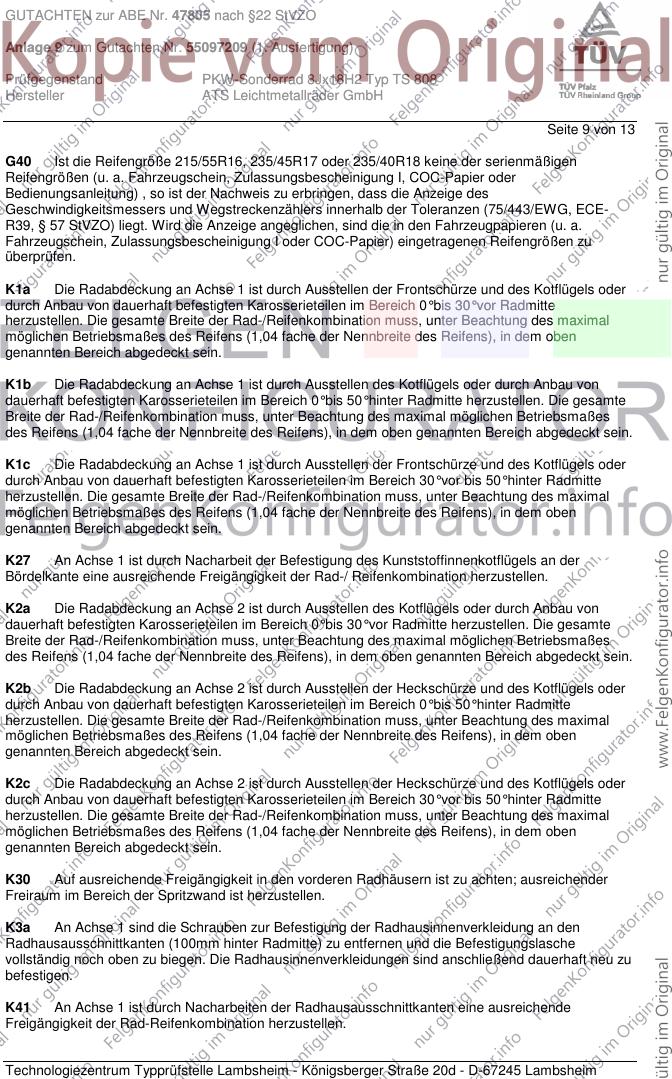

Seite 9 von 13
G40 Ist die Reifengröße 215/55R16, 235/45R17 oder 235/40R18 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.

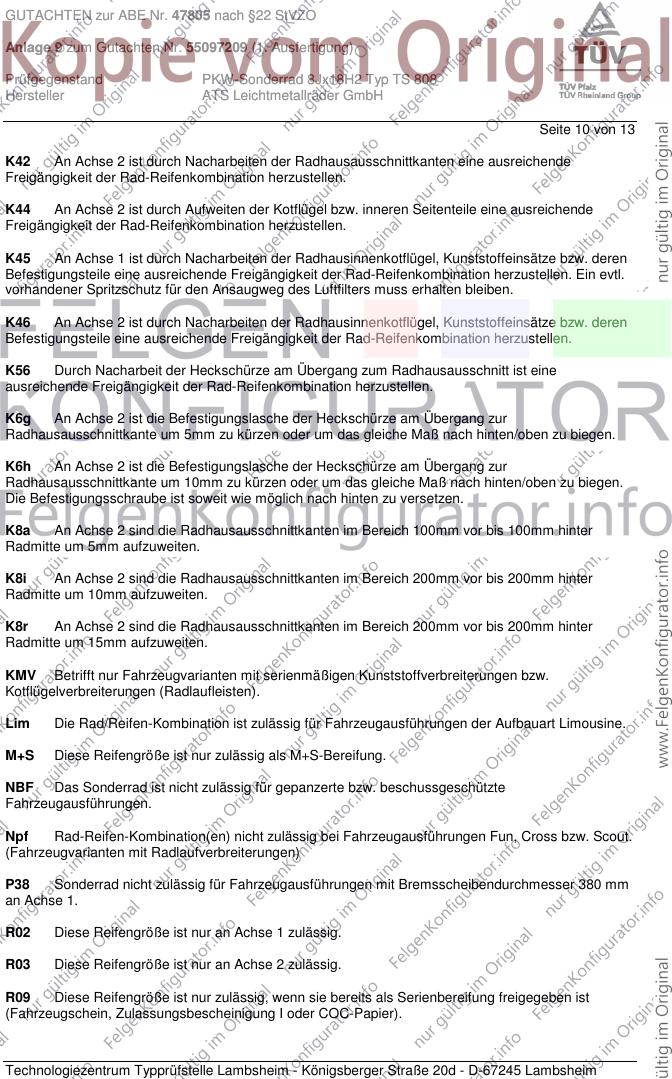

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 10 von 13
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte um 5mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 15mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
P38 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 380 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 11 von 13
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

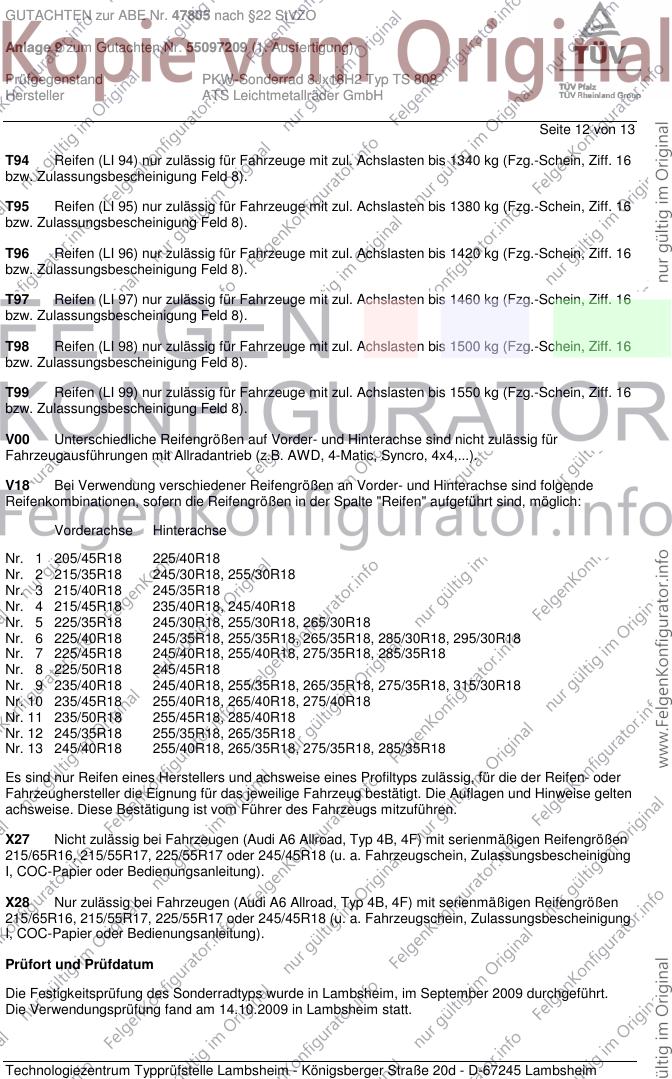

Seite 12 von 13
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18
Nr. 9 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 245/35R18 255/35R18, 265/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, im September 2009 durchgeführt.
Die Verwendungsprüfung fand am 14.10.2009 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 13 von 13
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum August 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 14.Oktober 2009
Blauth 00142621.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

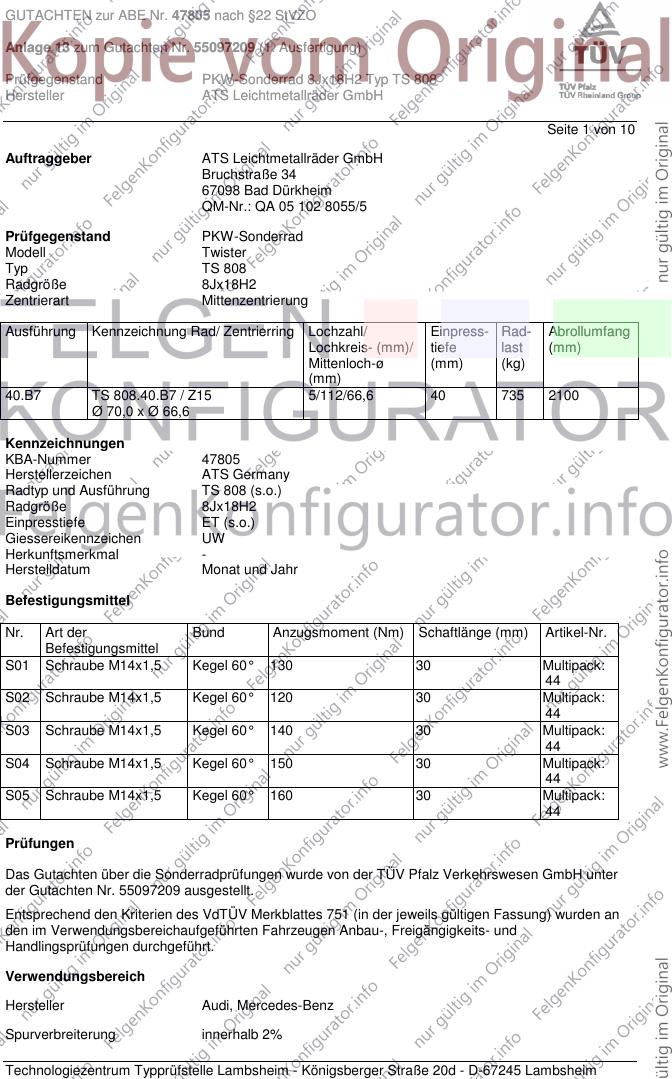

Seite 1 von 10
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: QA 05 102 8055/5
Prüfgegenstand PKW-Sonderrad
Modell Twister
Typ TS 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
40.B7 TS 808.40.B7 / Z15 5/112/66,6 40 735 2100
Ø 70,0 x Ø 66,6
Kennzeichnungen
KBA-Nummer 47805
Herstellerzeichen ATS Germany
Radtyp und Ausführung TS 808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen UW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 130 30 Multipack:
44
S02 Schraube M14x1,5 Kegel 60° 120 30 Multipack:
44
S03 Schraube M14x1,5 Kegel 60° 140 30 Multipack:
44
S04 Schraube M14x1,5 Kegel 60° 150 30 Multipack:
44
S05 Schraube M14x1,5 Kegel 60° 160 30 Multipack:
44
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55097209 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi, Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

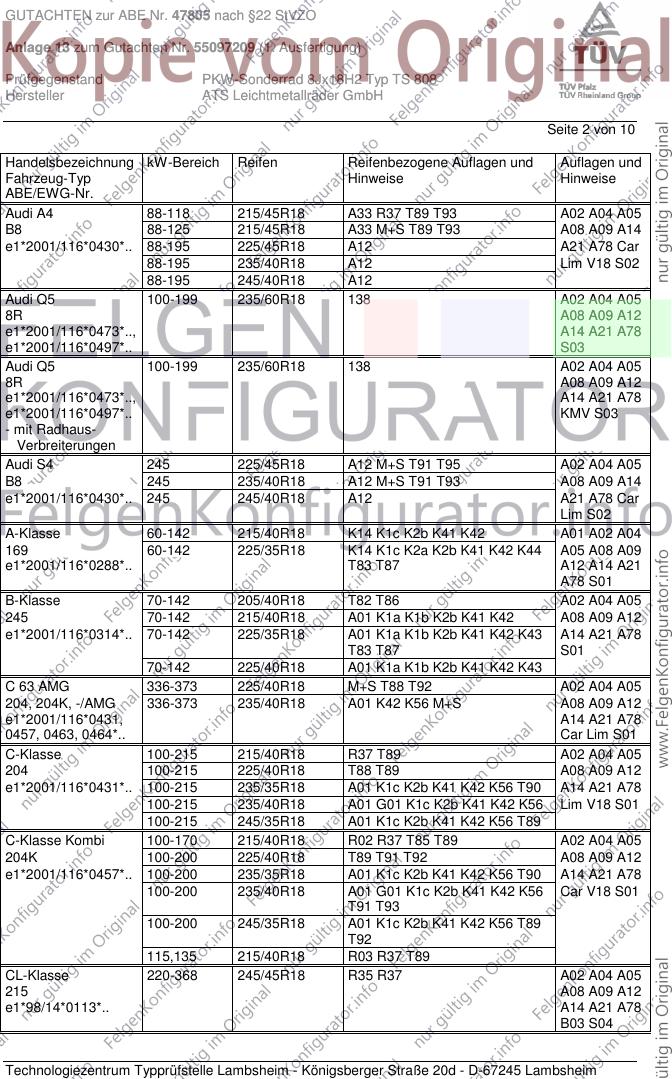

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-118 215/45R18 A33 R37 T89 T93 A02 A04 A05
B8 88-125 215/45R18 A33 M+S T89 T93 A08 A09 A14
e1*2001/116*0430*.. 88-195 225/45R18 A12 A21 A78 Car
88-195 235/40R18 A12 Lim V18 S02
88-195 245/40R18 A12
Audi Q5 100-199 235/60R18 138 A02 A04 A05
8R A08 A09 A12
e1*2001/116*0473*.., A14 A21 A78
e1*2001/116*0497*.. S03
Audi Q5 100-199 235/60R18 138 A02 A04 A05
8R A08 A09 A12
e1*2001/116*0473*.., A14 A21 A78
e1*2001/116*0497*.. KMV S03
- mit Radhaus-
Verbreiterungen
Audi S4 245 225/45R18 A12 M+S T91 T95 A02 A04 A05
B8 245 235/40R18 A12 M+S T91 T93 A08 A09 A14
e1*2001/116*0430*.. 245 245/40R18 A12 A21 A78 Car
Lim S02
A-Klasse 60-142 215/40R18 K14 K1c K2b K41 K42 A01 A02 A04
169 60-142 225/35R18 K14 K1c K2a K2b K41 K42 K44 A05 A08 A09
e1*2001/116*0288*.. T83 T87 A12 A14 A21
A78 S01
B-Klasse 70-142 205/40R18 T82 T86 A02 A04 A05
245 70-142 215/40R18 A01 K1a K1b K2b K41 K42 A08 A09 A12
e1*2001/116*0314*.. 70-142 225/35R18 A01 K1a K1b K2b K41 K42 K43 A14 A21 A78
T83 T87 S01
70-142 225/40R18 A01 K1a K1b K2b K41 K42 K43
C 63 AMG 336-373 225/40R18 M+S T88 T92 A02 A04 A05
204, 204K, -/AMG 336-373 235/40R18 A01 K42 K56 M+S A08 A09 A12
e1*2001/116*0431, A14 A21 A78
0457, 0463, 0464*.. Car Lim S01
C-Klasse 100-215 215/40R18 R37 T89 A02 A04 A05
204 100-215 225/40R18 T88 T89 A08 A09 A12
e1*2001/116*0431*.. 100-215 235/35R18 A01 K1c K2b K41 K42 K56 T90 A14 A21 A78
100-215 235/40R18 A01 G01 K1c K2b K41 K42 K56 Lim V18 S01
100-215 245/35R18 A01 K1c K2b K41 K42 K56 T89
C-Klasse Kombi 100-170 215/40R18 R02 R37 T85 T89 A02 A04 A05
204K 100-200 225/40R18 T89 T91 T92 A08 A09 A12
e1*2001/116*0457*.. 100-200 235/35R18 A01 K1c K2b K41 K42 K56 T90 A14 A21 A78
100-200 235/40R18 A01 G01 K1c K2b K41 K42 K56 Car V18 S01
T91 T93
100-200 245/35R18 A01 K1c K2b K41 K42 K56 T89
T92
115,135 215/40R18 R03 R37 T89
CL-Klasse 220-368 245/45R18 R35 R37 A02 A04 A05
215 A08 A09 A12
e1*98/14*0113*.. A14 A21 A78
B03 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

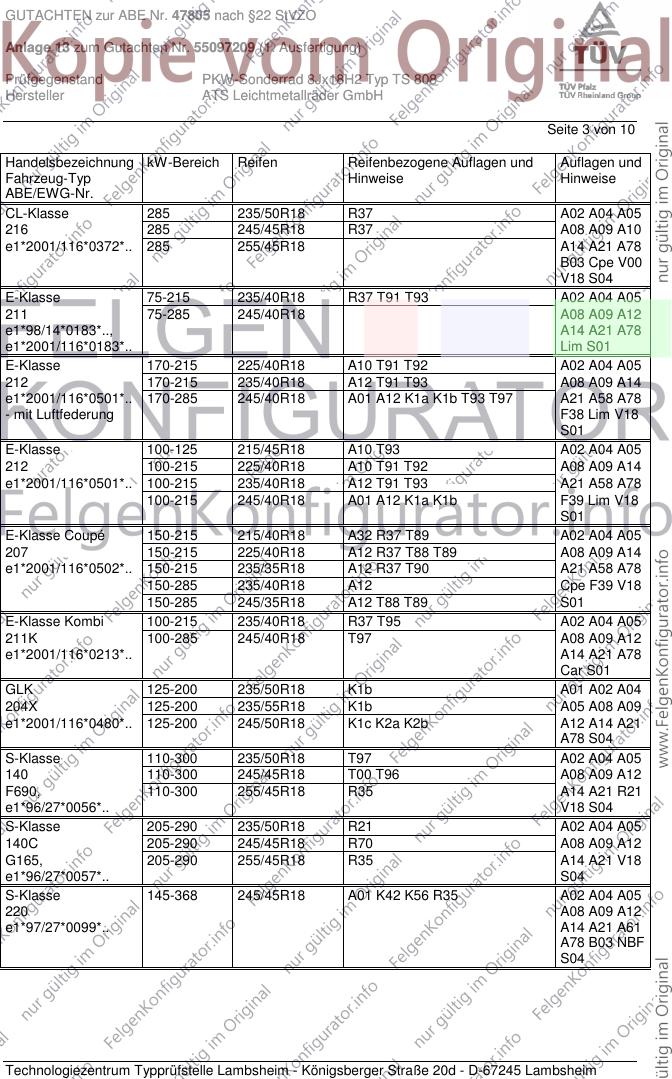

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 235/50R18 R37 A02 A04 A05
216 285 245/45R18 R37 A08 A09 A10
e1*2001/116*0372*.. 285 255/45R18 A14 A21 A78
B03 Cpe V00
V18 S04
E-Klasse 75-215 235/40R18 R37 T91 T93 A02 A04 A05
211 75-285 245/40R18 A08 A09 A12
e1*98/14*0183*.., A14 A21 A78
e1*2001/116*0183*.. Lim S01
E-Klasse 170-215 225/40R18 A10 T91 T92 A02 A04 A05
212 170-215 235/40R18 A12 T91 T93 A08 A09 A14
e1*2001/116*0501*.. 170-285 245/40R18 A01 A12 K1a K1b T93 T97 A21 A58 A78
- mit Luftfederung F38 Lim V18
S01
E-Klasse 100-125 215/45R18 A10 T93 A02 A04 A05
212 100-215 225/40R18 A10 T91 T92 A08 A09 A14
e1*2001/116*0501*.. 100-215 235/40R18 A12 T91 T93 A21 A58 A78
100-215 245/40R18 A01 A12 K1a K1b F39 Lim V18
S01
E-Klasse Coupé 150-215 215/40R18 A32 R37 T89 A02 A04 A05
207 150-215 225/40R18 A12 R37 T88 T89 A08 A09 A14
e1*2001/116*0502*.. 150-215 235/35R18 A12 R37 T90 A21 A58 A78
150-285 235/40R18 A12 Cpe F39 V18
150-285 245/35R18 A12 T88 T89 S01
E-Klasse Kombi 100-215 235/40R18 R37 T95 A02 A04 A05
211K 100-285 245/40R18 T97 A08 A09 A12
e1*2001/116*0213*.. A14 A21 A78
Car S01
GLK 125-200 235/50R18 K1b A01 A02 A04
204X 125-200 235/55R18 K1b A05 A08 A09
e1*2001/116*0480*.. 125-200 245/50R18 K1c K2a K2b A12 A14 A21
A78 S04
S-Klasse 110-300 235/50R18 T97 A02 A04 A05
140 110-300 245/45R18 T00 T96 A08 A09 A12
F690, 110-300 255/45R18 R35 A14 A21 R21
e1*96/27*0056*.. V18 S04
S-Klasse 205-290 235/50R18 R21 A02 A04 A05
140C 205-290 245/45R18 R70 A08 A09 A12
G165, 205-290 255/45R18 R35 A14 A21 V18
e1*96/27*0057*.. S04
S-Klasse 145-368 245/45R18 A01 K42 K56 R35 A02 A04 A05
220 A08 A09 A12
e1*97/27*0099*.. A14 A21 A61
A78 B03 NBF
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 155-285 235/50R18 A32 R37 A02 A04 A05
221 155-285 245/45R18 A10 R37 T96 A08 A09 A14
e1*2001/116*0335*.. 155-285 255/45R18 A32 A21 A78 B03
V00 V18 S04
V-Klasse 72-128 235/45R18 K1c K2c K42 K44 K56 T94 T98 A01 A02 A04
638/2 72-128 245/40R18 K1c K2c K42 K44 K56 T97 A05 A08 A09
e9*95/54, 98/14, 72-128 245/45R18 G01 K1c K2c K42 K44 K56 A12 A14 A21
2001/116*0020*.. S05
Vito 58-105 235/45R18 K1c K2c K42 K44 K56 T98 A01 A02 A04
638 58-105 245/40R18 K1c K2c K42 K44 K56 T97 A05 A08 A09
e9*93/81,98/14, 58-105 245/45R18 G01 K1c K2c K42 K44 K56 A12 A14 A21
2001/116*0005*.. S05
Vito 60-105 235/45R18 K1c K2c K42 K44 K56 T98 A01 A02 A04
638/1 60-105 245/40R18 K1c K2c K42 K44 K56 T97 A05 A08 A09
K 393 60-105 245/45R18 G01 K1c K2c K42 K44 K56 A12 A14 A21
S05
Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

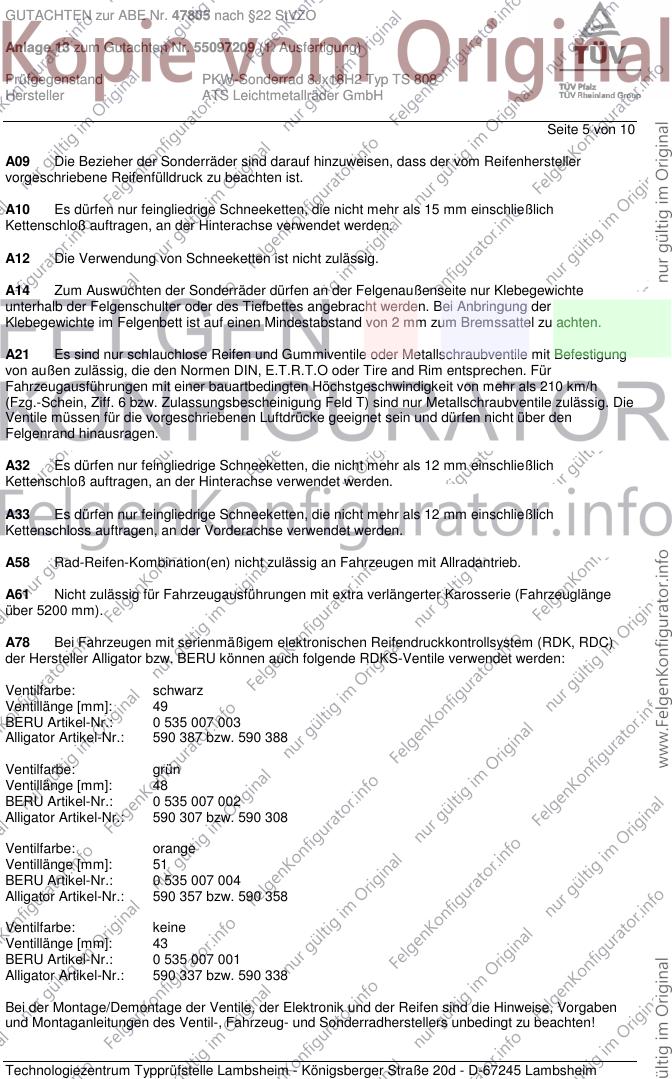

Seite 5 von 10
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A78 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Ventilfarbe: orange
Ventillänge [mm]: 51
BERU Artikel-Nr.: 0 535 007 004
Alligator Artikel-Nr.: 590 357 bzw. 590 358
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 10
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH

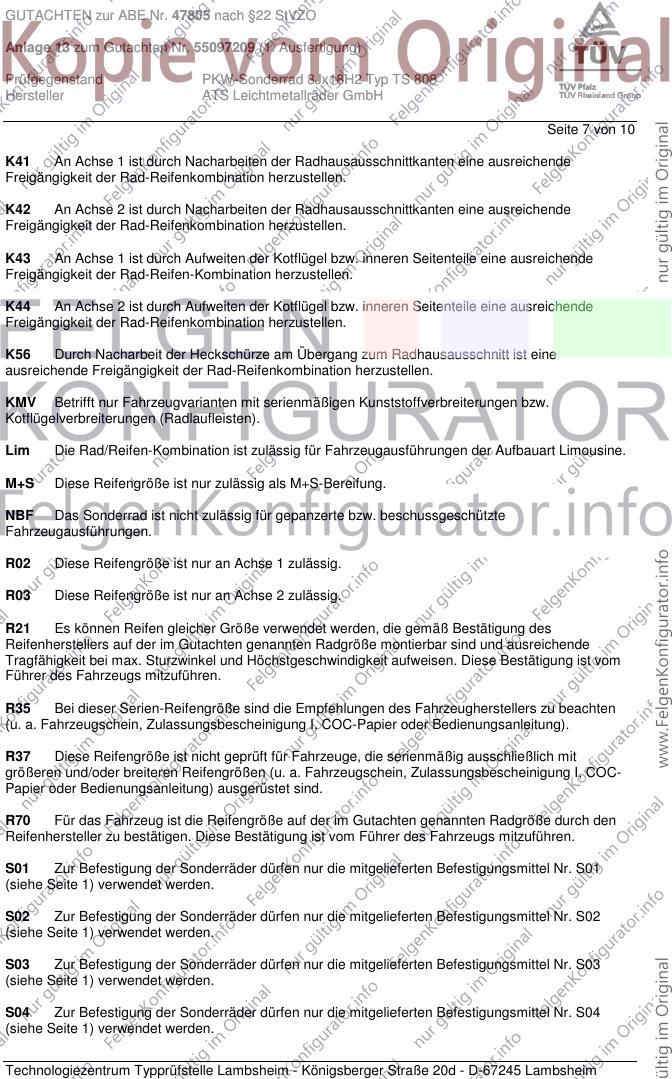

Seite 7 von 10
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.

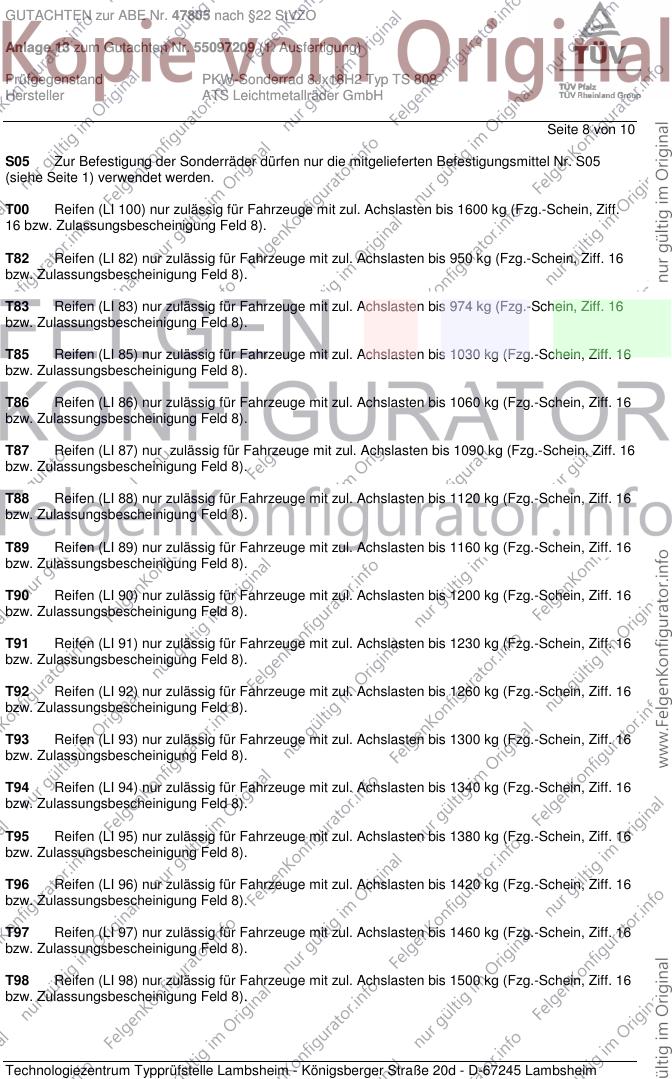

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 10
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 10
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18
Nr. 9 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 245/35R18 255/35R18, 265/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, im September 2009 durchgeführt.
Die Verwendungsprüfung fand am 14.10.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47805 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55097209 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ TS 808
Hersteller ATS Leichtmetallräder GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 14.Oktober 2009
Blauth 00142630.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
