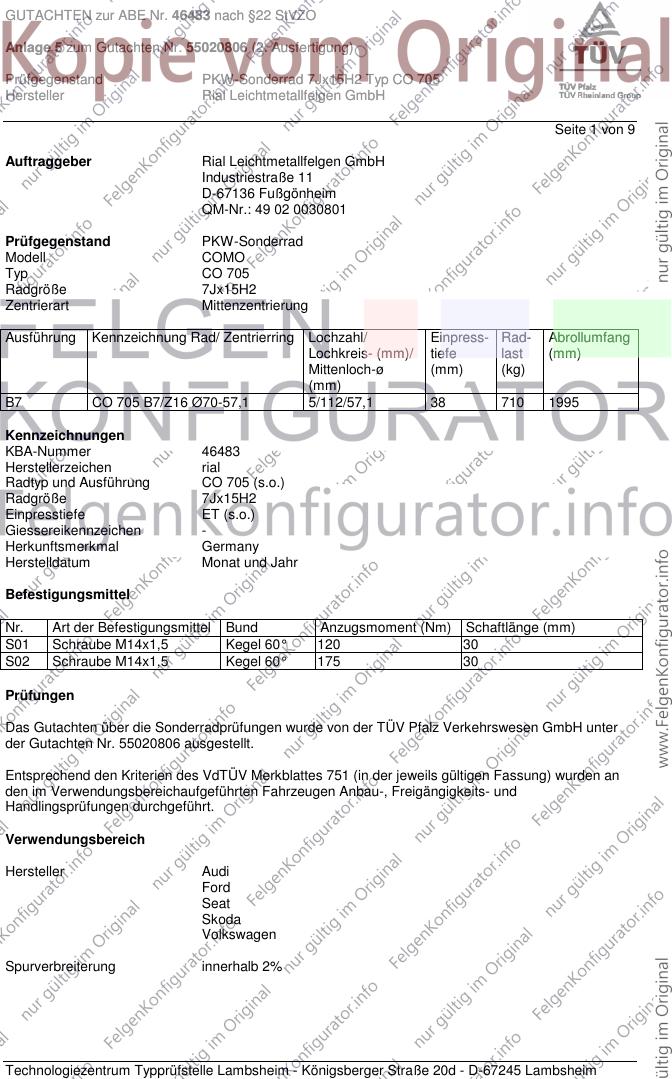

GUTACHTEN zur ABE Nr. 46483 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55020806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ CO 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 9
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ CO 705
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 CO 705 B7/Z16 Ø70-57,1 5/112/57,1 38 710 1995
Kennzeichnungen
KBA-Nummer 46483
Herstellerzeichen rial
Radtyp und Ausführung CO 705 (s.o.)
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 175 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55020806 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

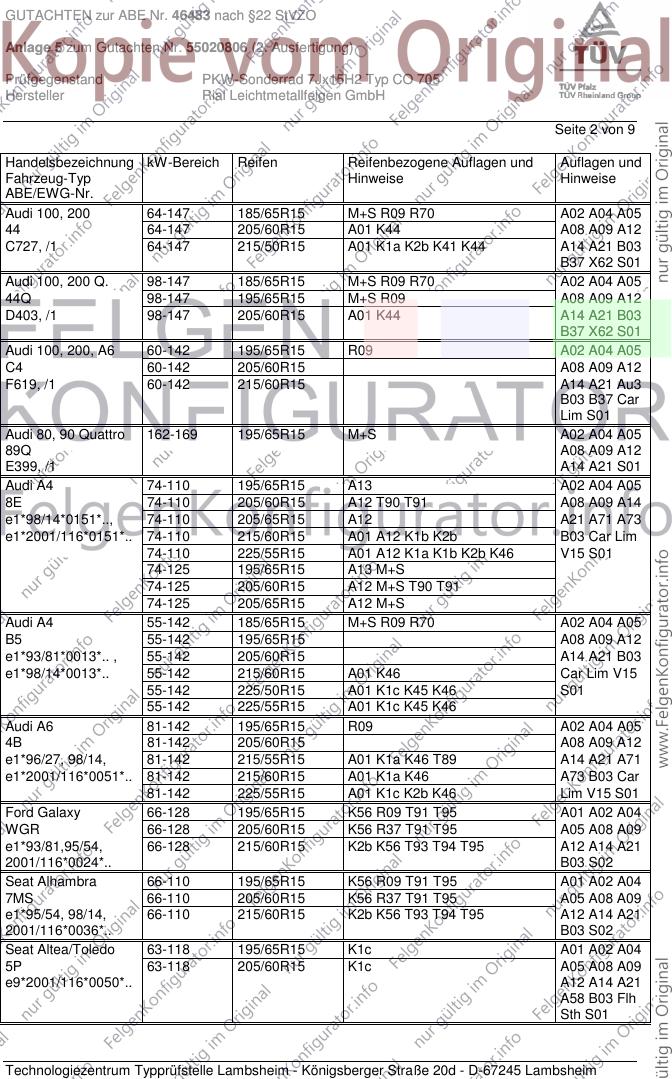

GUTACHTEN zur ABE Nr. 46483 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55020806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ CO 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200 64-147 185/65R15 M+S R09 R70 A02 A04 A05
44 64-147 205/60R15 A01 K44 A08 A09 A12
C727, /1 64-147 215/50R15 A01 K1a K2b K41 K44 A14 A21 B03
B37 X62 S01
Audi 100, 200 Q. 98-147 185/65R15 M+S R09 R70 A02 A04 A05
44Q 98-147 195/65R15 M+S R09 A08 A09 A12
D403, /1 98-147 205/60R15 A01 K44 A14 A21 B03
B37 X62 S01
Audi 100, 200, A6 60-142 195/65R15 R09 A02 A04 A05
C4 60-142 205/60R15 A08 A09 A12
F619, /1 60-142 215/60R15 A14 A21 Au3
B03 B37 Car
Lim S01
Audi 80, 90 Quattro 162-169 195/65R15 M+S A02 A04 A05
89Q A08 A09 A12
E399, /1 A14 A21 S01
Audi A4 74-110 195/65R15 A13 A02 A04 A05
8E 74-110 205/60R15 A12 T90 T91 A08 A09 A14
e1*98/14*0151*.., 74-110 205/65R15 A12 A21 A71 A73
e1*2001/116*0151*.. 74-110 215/60R15 A01 A12 K1b K2b B03 Car Lim
74-110 225/55R15 A01 A12 K1a K1b K2b K46 V15 S01
74-125 195/65R15 A13 M+S
74-125 205/60R15 A12 M+S T90 T91
74-125 205/65R15 A12 M+S
Audi A4 55-142 185/65R15 M+S R09 R70 A02 A04 A05
B5 55-142 195/65R15 A08 A09 A12
e1*93/81*0013*.. , 55-142 205/60R15 A14 A21 B03
e1*98/14*0013*.. 55-142 215/60R15 A01 K46 Car Lim V15
55-142 225/50R15 A01 K1c K45 K46 S01
55-142 225/55R15 A01 K1c K45 K46
Audi A6 81-142 195/65R15 R09 A02 A04 A05
4B 81-142 205/60R15 A08 A09 A12
e1*96/27, 98/14, 81-142 215/55R15 A01 K1a K46 T89 A14 A21 A71
e1*2001/116*0051*.. 81-142 215/60R15 A01 K1a K46 A73 B03 Car
81-142 225/55R15 A01 K1c K2b K46 Lim V15 S01
Ford Galaxy 66-128 195/65R15 K56 R09 T91 T95 A01 A02 A04
WGR 66-128 205/60R15 K56 R37 T91 T95 A05 A08 A09
e1*93/81,95/54, 66-128 215/60R15 K2b K56 T93 T94 T95 A12 A14 A21
2001/116*0024*.. B03 S02
Seat Alhambra 66-110 195/65R15 K56 R09 T91 T95 A01 A02 A04
7MS 66-110 205/60R15 K56 R37 T91 T95 A05 A08 A09
e1*95/54, 98/14, 66-110 215/60R15 K2b K56 T93 T94 T95 A12 A14 A21
2001/116*0036*.. B03 S02
Seat Altea/Toledo 63-118 195/65R15 K1c A01 A02 A04
5P 63-118 205/60R15 K1c A05 A08 A09
e9*2001/116*0050*.. A12 A14 A21
A58 B03 Flh
Sth S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46483 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55020806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ CO 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63-110 195/65R15 A01 K1a K2b A02 A04 A05
1P 63-110 205/60R15 A01 K1a K1b K27 K2b A08 A09 A12
e9*2001/116*0052*.. A14 A21 A58
B03 Flh S01
Skoda Octavia 55-118 195/65R15 A02 A04 A05
1Z 55-118 205/60R15 A01 K1a T90 T91 A08 A09 A12
e11*2001/116*0230*. 55-118 225/55R15 A01 K1c K2b K56 A14 A21 B03
Car Lim Npf
V15 S01
VW Caddy 51-80 195/65R15 K1c K2b T91 T95 A01 A02 A04
2K, 2KN 51-80 205/60R15 K1c K2b T90 T91 T95 A05 A08 A09
e1*2001/116*0252*.., 51-80 215/60R15 K1c K2b A12 A14 A21
L320 A58 A59 S01
VW Caddy Maxi 75,77 195/65R15 K1c K2b T91 T95 A01 A02 A04
2K, 2KN 75,77 205/60R15 K1c K2b T90 T91 T95 A05 A08 A09
e1*2001/116*0252*.., 75,77 215/60R15 K1c K2a K2b A12 A14 A21
L320 A58 A67 B03
B88 S01
VW Cross Touran 75-103 195/65R15 M+S A02 A04 A05
1T 75-103 205/60R15 M+S T90 T91 A08 A09 A12
e1*2001/116 75-103 205/65R15 M+S A14 A21 B03
*0211*15-.. KMV S01
VW Golf (V) 55-110 195/65R15 K1c R37 A01 A02 A04
1K 55-110 205/60R15 K1c K2b A05 A08 A09
e1*2001/116* A12 A14 A21
0242*00-24 B03 Flh S01
VW Golf (V) Variant 59-110 195/65R15 K1a K1b K2b K56 R37 A01 A02 A04
1KM 59-110 205/60R15 K1c K27 K2b K44 K46 K56 A05 A08 A09
e1*2001/116*0328*.. A12 A14 A21
A58 B03 Car
S01
VW Golf (VI) 59-103 195/65R15 K1a K2b A01 A02 A04
1K 59-103 205/60R15 K1a K2b A05 A08 A09
e1*2001/116 59-103 215/60R15 K1c K2b K3a K6g K8d A12 A14 A21
*0242*25-.. B03 Flh S01
VW Golf Plus 55-110 195/65R15 A01 K1b K2b R37 A02 A04 A05
1KP 55-110 205/60R15 A01 K1a K1b K27 K2b K44 K56 A08 A09 A12
e1*2001/116*0304*.. A14 A21 A58
B03 Flh S01
VW Jetta 75-110 195/65R15 K1a K1b K2b K56 R37 A01 A02 A04
1KM 75-110 205/60R15 K1c K27 K2b K44 K46 K56 A05 A08 A09
e1*2001/116*0328*.. A12 A14 A21
A58 B03 Sth
S01
VW Passat 66-142 195/65R15 A13 A02 A04 A05
3B 66-142 205/60R15 A12 A08 A09 A14
e1*95/54*0043*.., 66-142 215/55R15 A01 A12 K1c K2b K46 T89 A21 B03 Car
e1*98/14*0043*.. 66-142 225/55R15 A01 A12 K46 R03 Lim V15 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

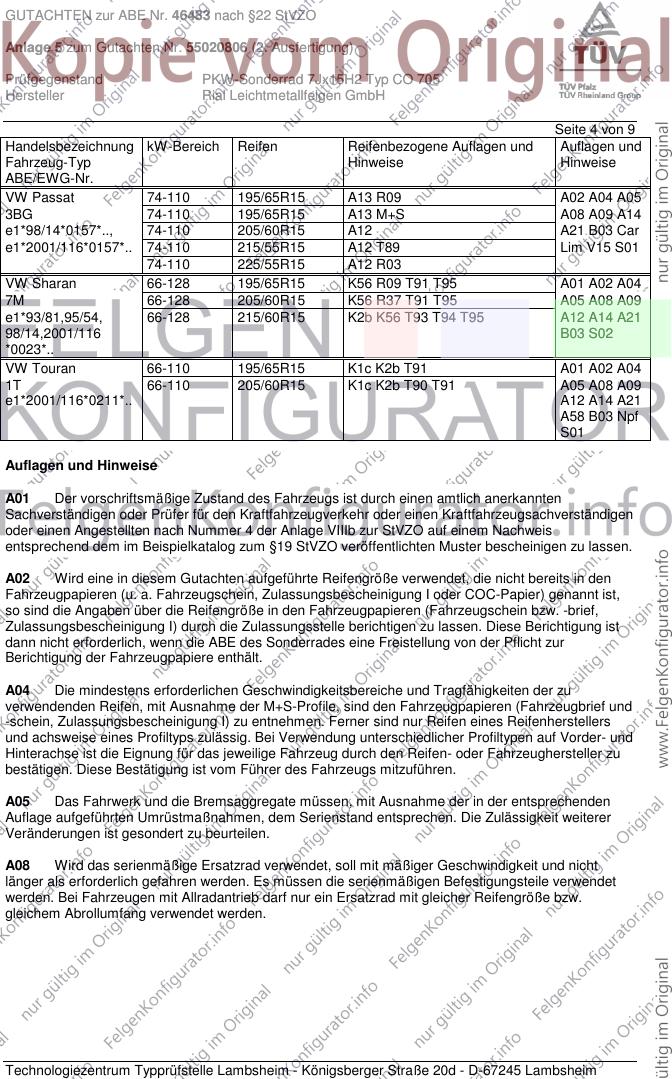

GUTACHTEN zur ABE Nr. 46483 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55020806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ CO 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 74-110 195/65R15 A13 R09 A02 A04 A05
3BG 74-110 195/65R15 A13 M+S A08 A09 A14
e1*98/14*0157*.., 74-110 205/60R15 A12 A21 B03 Car
e1*2001/116*0157*.. 74-110 215/55R15 A12 T89 Lim V15 S01
74-110 225/55R15 A12 R03
VW Sharan 66-128 195/65R15 K56 R09 T91 T95 A01 A02 A04
7M 66-128 205/60R15 K56 R37 T91 T95 A05 A08 A09
e1*93/81,95/54, 66-128 215/60R15 K2b K56 T93 T94 T95 A12 A14 A21
98/14,2001/116 B03 S02
*0023*..
VW Touran 66-110 195/65R15 K1c K2b T91 A01 A02 A04
1T 66-110 205/60R15 K1c K2b T90 T91 A05 A08 A09
e1*2001/116*0211*.. A12 A14 A21
A58 B03 Npf
S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46483 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55020806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ CO 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 9
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46483 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55020806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ CO 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 9
Au3 Sonderrad nur zulässig für Fahrzeugausführungen bis 142 kW.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B37 Die Sonderräder sind nicht zulässig an Fahrzeugen mit innenumfaßten Scheibenbremsen.
B88 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288
mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46483 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55020806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ CO 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 9

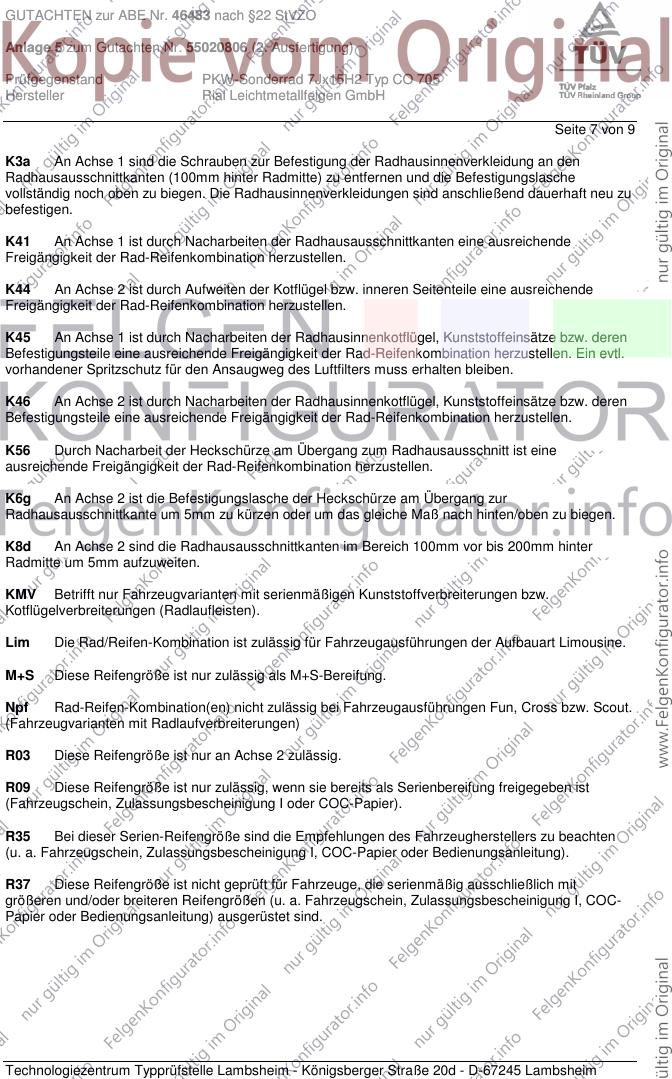

K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46483 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55020806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ CO 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 9

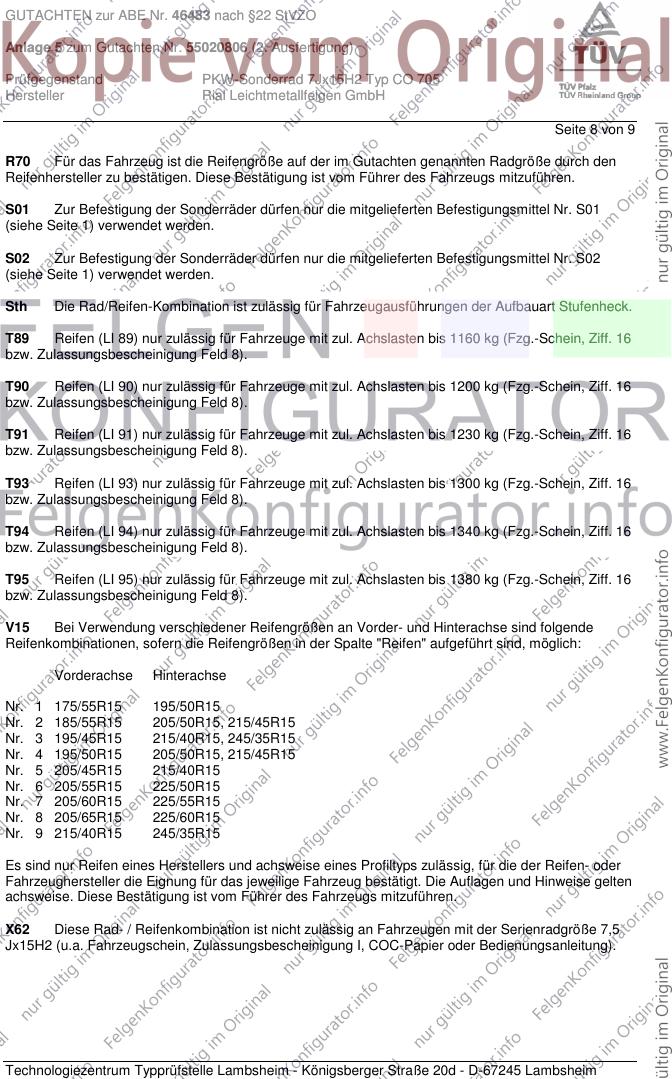

R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X62 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit der Serienradgröße 7,5
Jx15H2 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46483 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55020806 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ CO 705
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 9
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, im Januar 2006 durchgeführt. Die
Verwendungsprüfung fand am 14.7.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Januar 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 14.Juli 2009
Blauth 00139343.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
