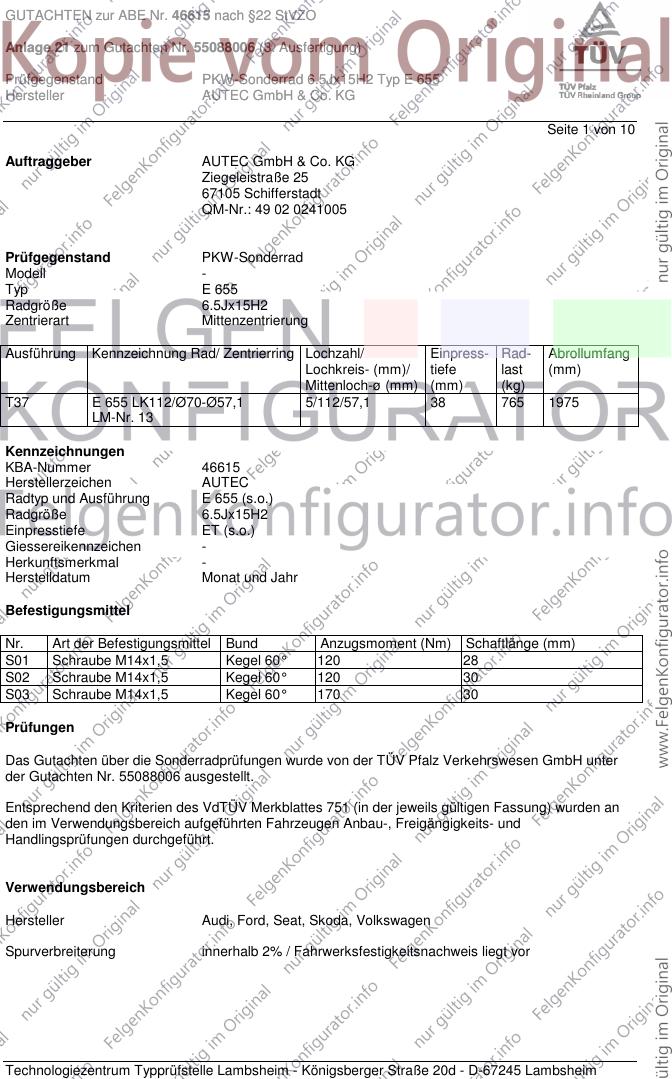

GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 10
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Modell -
Typ E 655
Radgröße 6.5Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
T37 E 655 LK112/Ø70-Ø57,1 5/112/57,1 38 765 1975
LM-Nr. 13
Kennzeichnungen
KBA-Nummer 46615
Herstellerzeichen AUTEC
Radtyp und Ausführung E 655 (s.o.)
Radgröße 6.5Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 170 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55088006 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi, Ford, Seat, Skoda, Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG

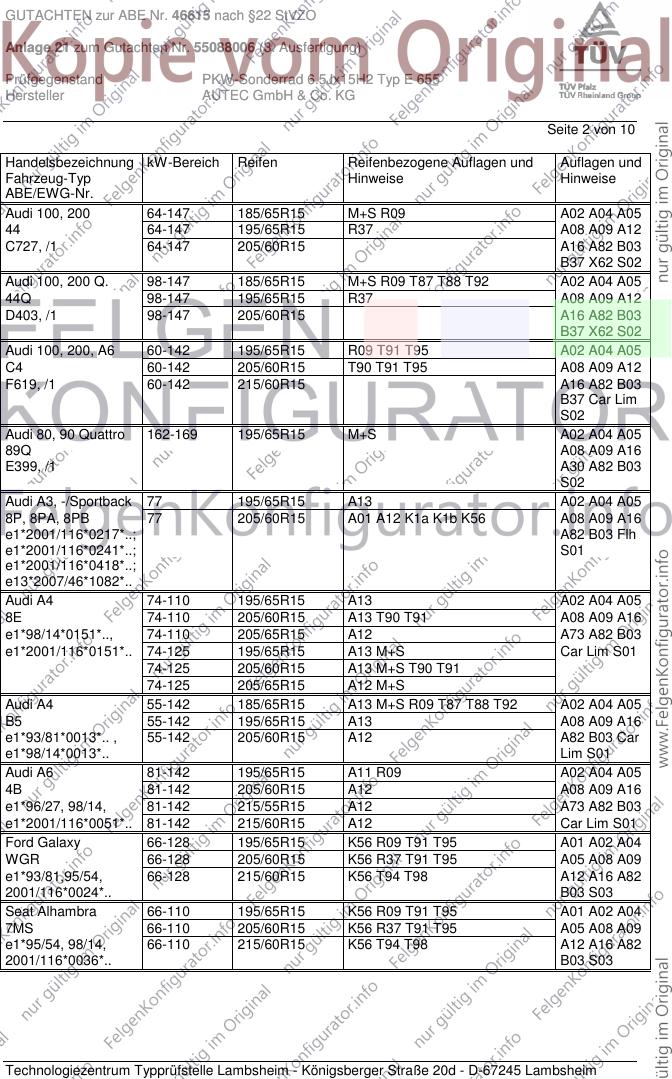

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200 64-147 185/65R15 M+S R09 A02 A04 A05
44 64-147 195/65R15 R37 A08 A09 A12
C727, /1 64-147 205/60R15 A16 A82 B03
B37 X62 S02
Audi 100, 200 Q. 98-147 185/65R15 M+S R09 T87 T88 T92 A02 A04 A05
44Q 98-147 195/65R15 R37 A08 A09 A12
D403, /1 98-147 205/60R15 A16 A82 B03
B37 X62 S02
Audi 100, 200, A6 60-142 195/65R15 R09 T91 T95 A02 A04 A05
C4 60-142 205/60R15 T90 T91 T95 A08 A09 A12
F619, /1 60-142 215/60R15 A16 A82 B03
B37 Car Lim
S02
Audi 80, 90 Quattro 162-169 195/65R15 M+S A02 A04 A05
89Q A08 A09 A16
E399, /1 A30 A82 B03
S02
Audi A3, -/Sportback 77 195/65R15 A13 A02 A04 A05
8P, 8PA, 8PB 77 205/60R15 A01 A12 K1a K1b K56 A08 A09 A16
e1*2001/116*0217*..; A82 B03 Flh
e1*2001/116*0241*..; S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-110 195/65R15 A13 A02 A04 A05
8E 74-110 205/60R15 A13 T90 T91 A08 A09 A16
e1*98/14*0151*.., 74-110 205/65R15 A12 A73 A82 B03
e1*2001/116*0151*.. 74-125 195/65R15 A13 M+S Car Lim S01
74-125 205/60R15 A13 M+S T90 T91
74-125 205/65R15 A12 M+S
Audi A4 55-142 185/65R15 A13 M+S R09 T87 T88 T92 A02 A04 A05
B5 55-142 195/65R15 A13 A08 A09 A16
e1*93/81*0013*.. , 55-142 205/60R15 A12 A82 B03 Car
e1*98/14*0013*.. Lim S01
Audi A6 81-142 195/65R15 A11 R09 A02 A04 A05
4B 81-142 205/60R15 A12 A08 A09 A16
e1*96/27, 98/14, 81-142 215/55R15 A12 A73 A82 B03
e1*2001/116*0051*.. 81-142 215/60R15 A12 Car Lim S01
Ford Galaxy 66-128 195/65R15 K56 R09 T91 T95 A01 A02 A04
WGR 66-128 205/60R15 K56 R37 T91 T95 A05 A08 A09
e1*93/81,95/54, 66-128 215/60R15 K56 T94 T98 A12 A16 A82
2001/116*0024*.. B03 S03
Seat Alhambra 66-110 195/65R15 K56 R09 T91 T95 A01 A02 A04
7MS 66-110 205/60R15 K56 R37 T91 T95 A05 A08 A09
e1*95/54, 98/14, 66-110 215/60R15 K56 T94 T98 A12 A16 A82
2001/116*0036*.. B03 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG

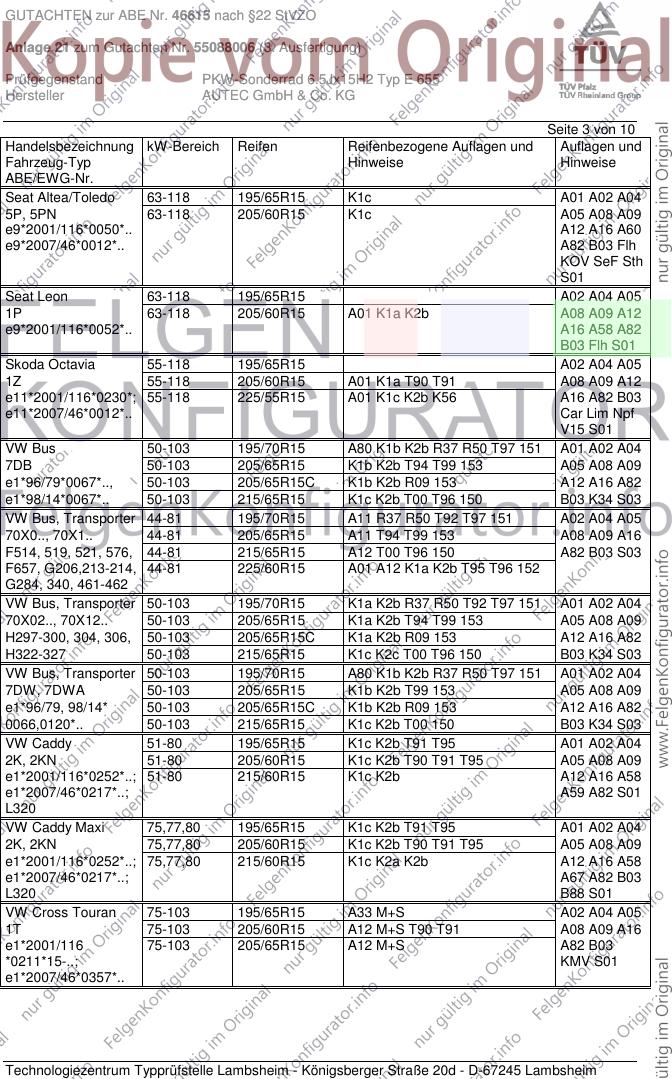

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea/Toledo 63-118 195/65R15 K1c A01 A02 A04
5P, 5PN 63-118 205/60R15 K1c A05 A08 A09
e9*2001/116*0050*.. A12 A16 A60
e9*2007/46*0012*.. A82 B03 Flh
KOV SeF Sth
S01
Seat Leon 63-118 195/65R15 A02 A04 A05
1P 63-118 205/60R15 A01 K1a K2b A08 A09 A12
e9*2001/116*0052*.. A16 A58 A82
B03 Flh S01
Skoda Octavia 55-118 195/65R15 A02 A04 A05
1Z 55-118 205/60R15 A01 K1a T90 T91 A08 A09 A12
e11*2001/116*0230*; 55-118 225/55R15 A01 K1c K2b K56 A16 A82 B03
e11*2007/46*0012*.. Car Lim Npf
V15 S01
VW Bus 50-103 195/70R15 A80 K1b K2b R37 R50 T97 151 A01 A02 A04
7DB 50-103 205/65R15 K1b K2b T94 T99 153 A05 A08 A09
e1*96/79*0067*.., 50-103 205/65R15C K1b K2b R09 153 A12 A16 A82
e1*98/14*0067*.. 50-103 215/65R15 K1c K2b T00 T96 150 B03 K34 S03
VW Bus, Transporter 44-81 195/70R15 A11 R37 R50 T92 T97 151 A02 A04 A05
70X0.., 70X1.. 44-81 205/65R15 A11 T94 T99 153 A08 A09 A16
F514, 519, 521, 576, 44-81 215/65R15 A12 T00 T96 150 A82 B03 S03
F657, G206,213-214, 44-81 225/60R15 A01 A12 K1a K2b T95 T96 152
G284, 340, 461-462
VW Bus, Transporter 50-103 195/70R15 K1a K2b R37 R50 T92 T97 151 A01 A02 A04
70X02.., 70X12.. 50-103 205/65R15 K1a K2b T94 T99 153 A05 A08 A09
H297-300, 304, 306, 50-103 205/65R15C K1a K2b R09 153 A12 A16 A82
H322-327 50-103 215/65R15 K1c K2c T00 T96 150 B03 K34 S03
VW Bus, Transporter 50-103 195/70R15 A80 K1b K2b R37 R50 T97 151 A01 A02 A04
7DW, 7DWA 50-103 205/65R15 K1b K2b T99 153 A05 A08 A09
e1*96/79, 98/14* 50-103 205/65R15C K1b K2b R09 153 A12 A16 A82
0066,0120*.. 50-103 215/65R15 K1c K2b T00 150 B03 K34 S03
VW Caddy 51-80 195/65R15 K1c K2b T91 T95 A01 A02 A04
2K, 2KN 51-80 205/60R15 K1c K2b T90 T91 T95 A05 A08 A09
e1*2001/116*0252*..; 51-80 215/60R15 K1c K2b A12 A16 A58
e1*2007/46*0217*..; A59 A82 S01
L320
VW Caddy Maxi 75,77,80 195/65R15 K1c K2b T91 T95 A01 A02 A04
2K, 2KN 75,77,80 205/60R15 K1c K2b T90 T91 T95 A05 A08 A09
e1*2001/116*0252*..; 75,77,80 215/60R15 K1c K2a K2b A12 A16 A58
e1*2007/46*0217*..; A67 A82 B03
L320 B88 S01
VW Cross Touran 75-103 195/65R15 A33 M+S A02 A04 A05
1T 75-103 205/60R15 A12 M+S T90 T91 A08 A09 A16
e1*2001/116 75-103 205/65R15 A12 M+S A82 B03
*0211*15-..; KMV S01
e1*2007/46*0357*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG

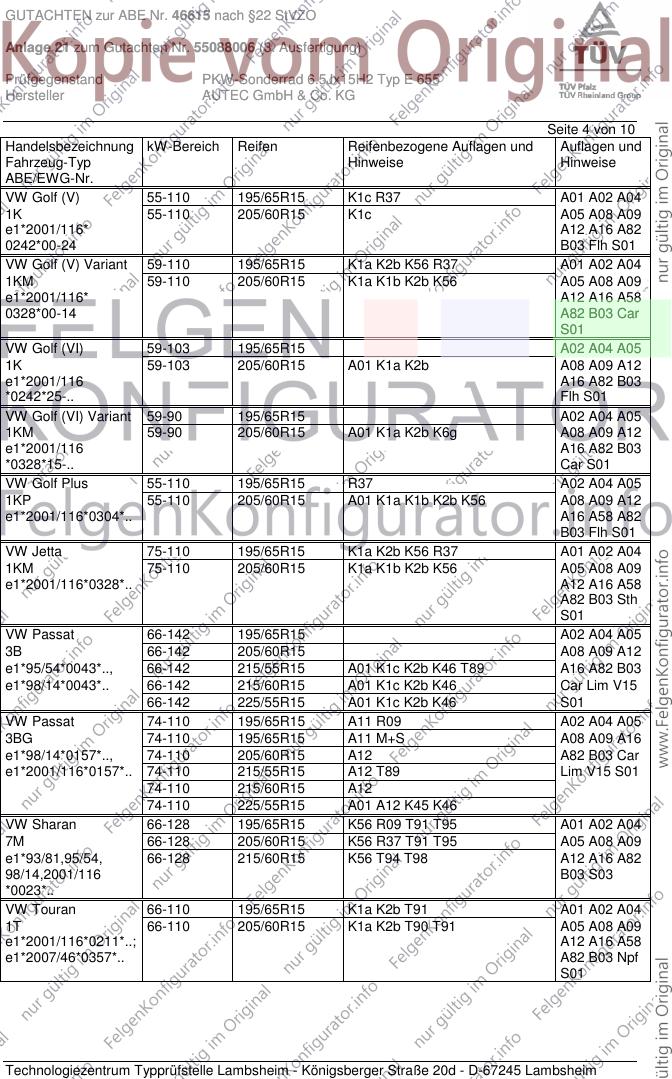

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-110 195/65R15 K1c R37 A01 A02 A04
1K 55-110 205/60R15 K1c A05 A08 A09
e1*2001/116* A12 A16 A82
0242*00-24 B03 Flh S01
VW Golf (V) Variant 59-110 195/65R15 K1a K2b K56 R37 A01 A02 A04
1KM 59-110 205/60R15 K1a K1b K2b K56 A05 A08 A09
e1*2001/116* A12 A16 A58
0328*00-14 A82 B03 Car
S01
VW Golf (VI) 59-103 195/65R15 A02 A04 A05
1K 59-103 205/60R15 A01 K1a K2b A08 A09 A12
e1*2001/116 A16 A82 B03
*0242*25-.. Flh S01
VW Golf (VI) Variant 59-90 195/65R15 A02 A04 A05
1KM 59-90 205/60R15 A01 K1a K2b K6g A08 A09 A12
e1*2001/116 A16 A82 B03
*0328*15-.. Car S01
VW Golf Plus 55-110 195/65R15 R37 A02 A04 A05
1KP 55-110 205/60R15 A01 K1a K1b K2b K56 A08 A09 A12
e1*2001/116*0304*.. A16 A58 A82
B03 Flh S01
VW Jetta 75-110 195/65R15 K1a K2b K56 R37 A01 A02 A04
1KM 75-110 205/60R15 K1a K1b K2b K56 A05 A08 A09
e1*2001/116*0328*.. A12 A16 A58
A82 B03 Sth
S01
VW Passat 66-142 195/65R15 A02 A04 A05
3B 66-142 205/60R15 A08 A09 A12
e1*95/54*0043*.., 66-142 215/55R15 A01 K1c K2b K46 T89 A16 A82 B03
e1*98/14*0043*.. 66-142 215/60R15 A01 K1c K2b K46 Car Lim V15
66-142 225/55R15 A01 K1c K2b K46 S01
VW Passat 74-110 195/65R15 A11 R09 A02 A04 A05
3BG 74-110 195/65R15 A11 M+S A08 A09 A16
e1*98/14*0157*.., 74-110 205/60R15 A12 A82 B03 Car
e1*2001/116*0157*.. 74-110 215/55R15 A12 T89 Lim V15 S01
74-110 215/60R15 A12
74-110 225/55R15 A01 A12 K45 K46
VW Sharan 66-128 195/65R15 K56 R09 T91 T95 A01 A02 A04
7M 66-128 205/60R15 K56 R37 T91 T95 A05 A08 A09
e1*93/81,95/54, 66-128 215/60R15 K56 T94 T98 A12 A16 A82
98/14,2001/116 B03 S03
*0023*..
VW Touran 66-110 195/65R15 K1a K2b T91 A01 A02 A04
1T 66-110 205/60R15 K1a K2b T90 T91 A05 A08 A09
e1*2001/116*0211*..; A12 A16 A58
e1*2007/46*0357*.. A82 B03 Npf
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG

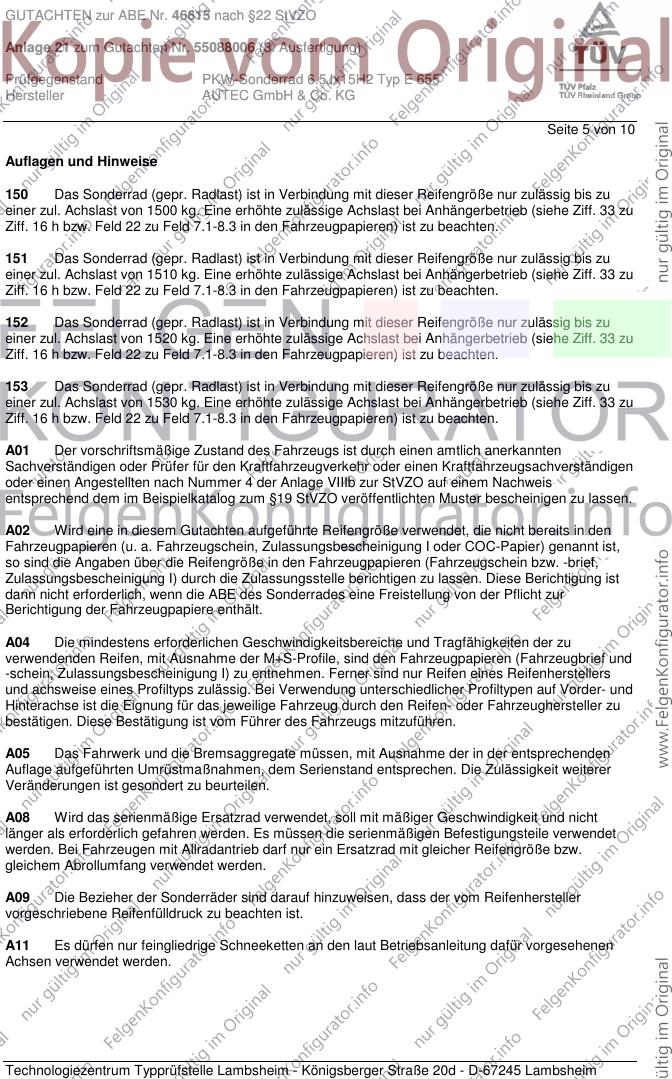

Seite 5 von 10
Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
151 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1510 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1530 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG

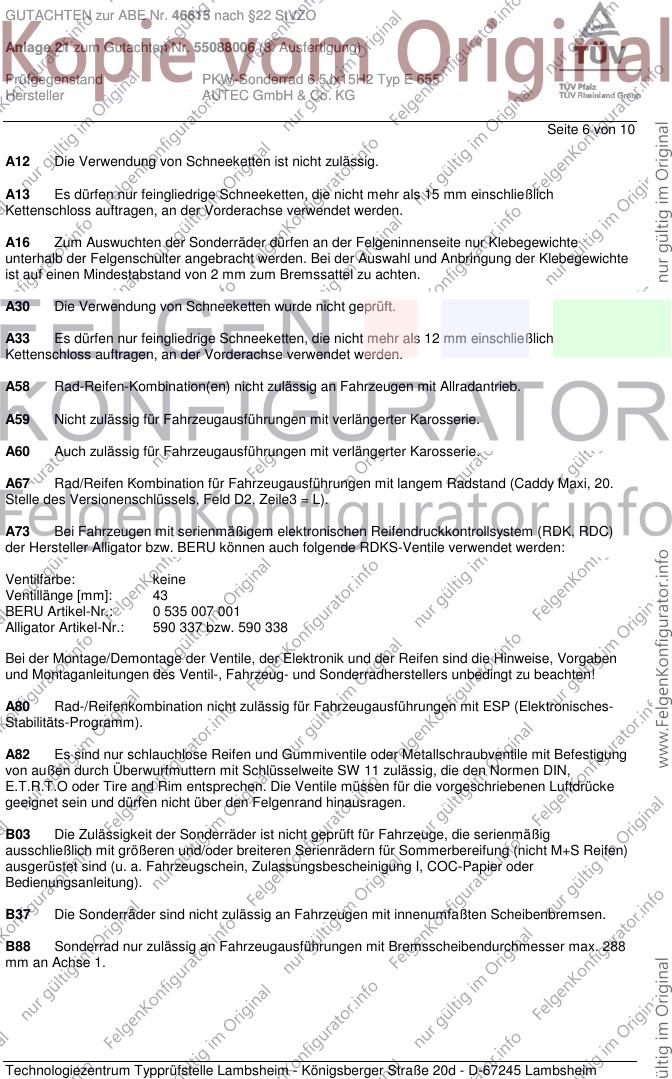

Seite 6 von 10
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A80 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit ESP (Elektronisches-
Stabilitäts-Programm).
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B37 Die Sonderräder sind nicht zulässig an Fahrzeugen mit innenumfaßten Scheibenbremsen.
B88 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288
mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG

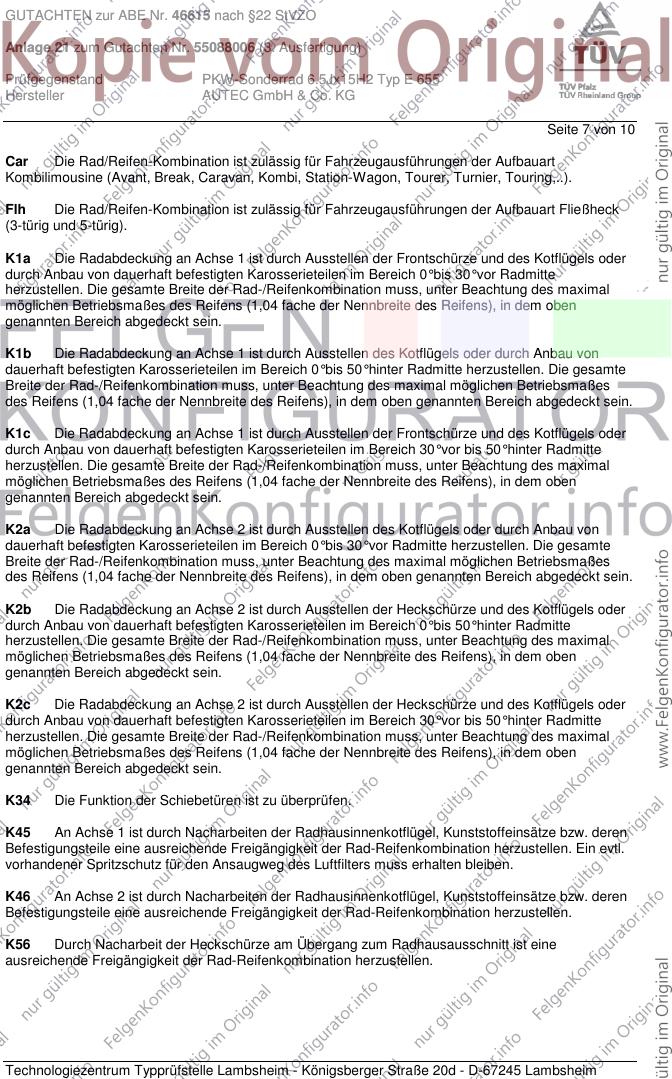

Seite 7 von 10
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG

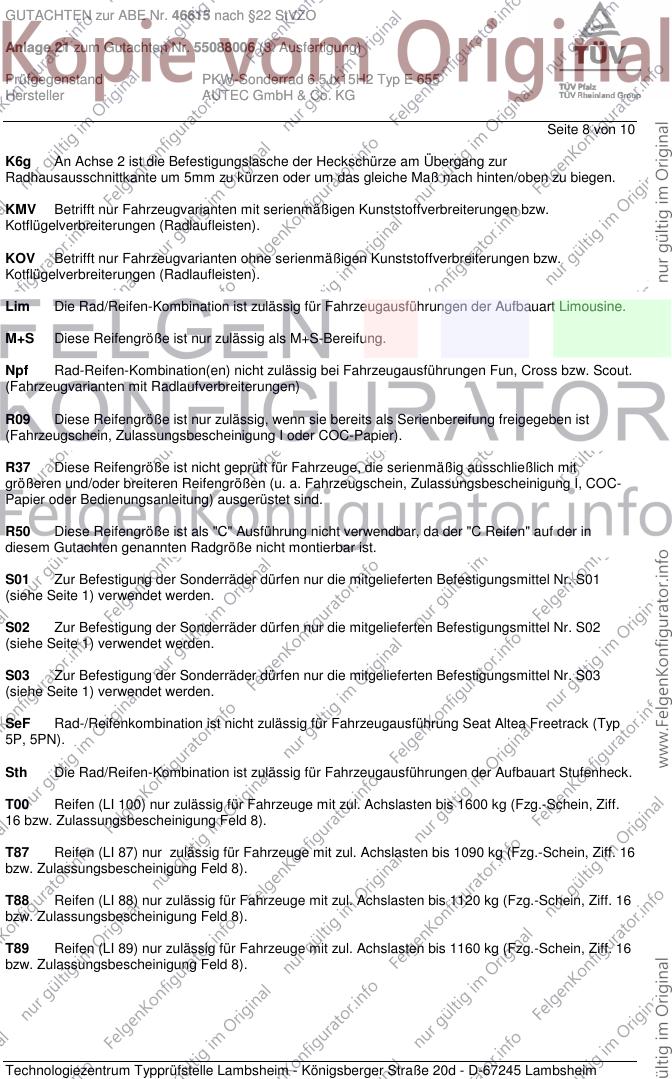

Seite 8 von 10
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack (Typ
5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG

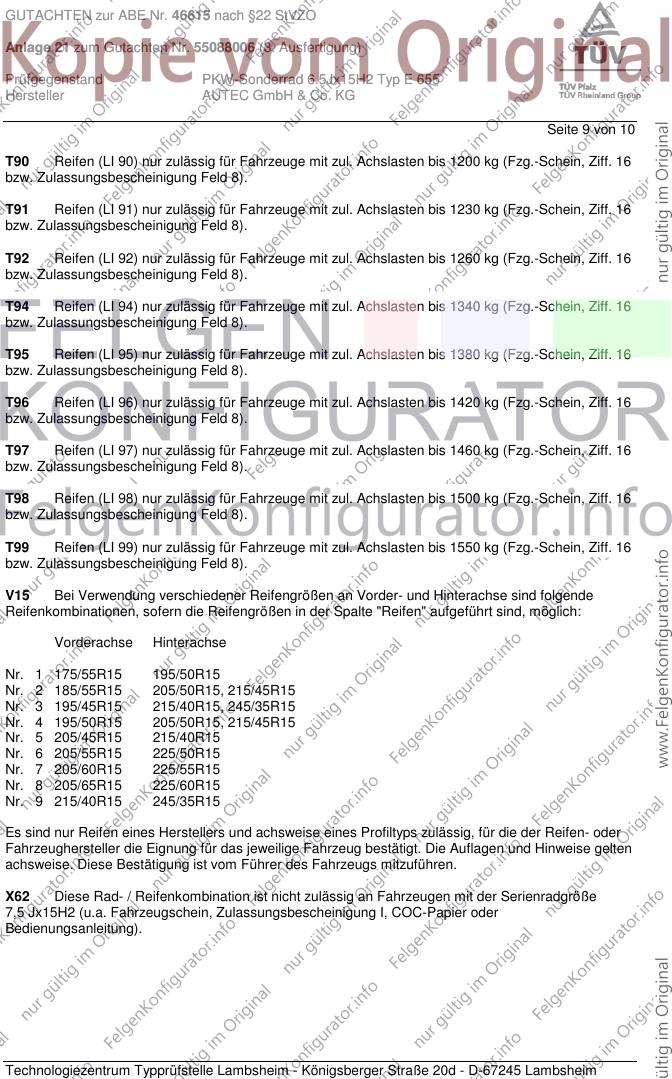

Seite 9 von 10
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X62 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit der Serienradgröße
7,5 Jx15H2 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG

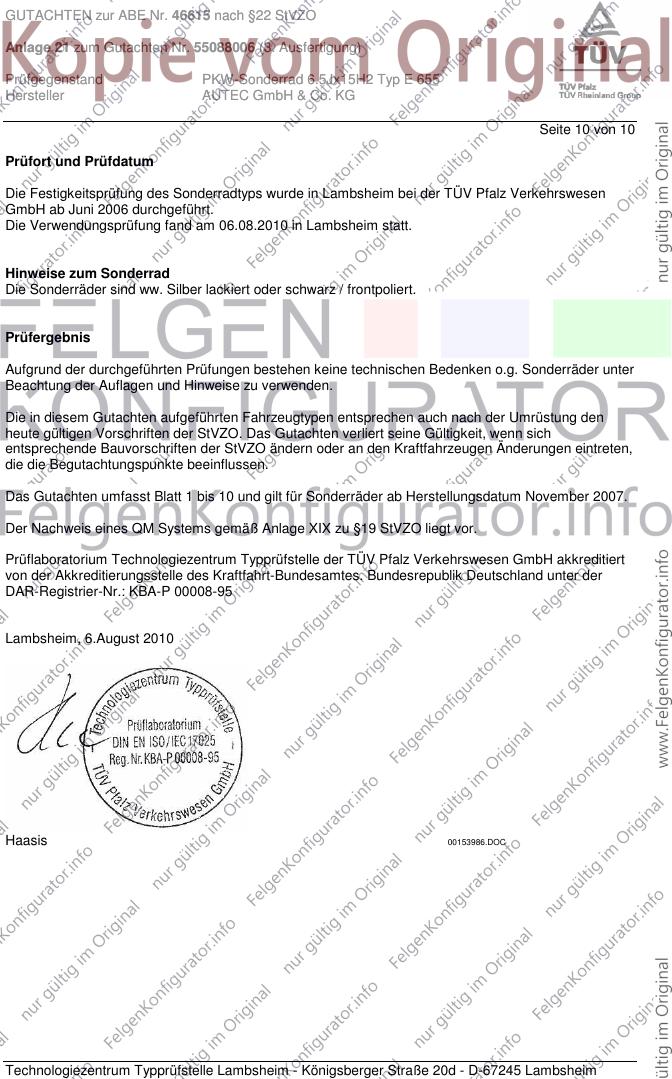

Seite 10 von 10
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim bei der TÜV Pfalz Verkehrswesen
GmbH ab Juni 2006 durchgeführt.
Die Verwendungsprüfung fand am 06.08.2010 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder sind ww. Silber lackiert oder schwarz / frontpoliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 6.August 2010
Haasis 00153986.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
