GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 13
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Modell -
Typ Z7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- Z7017 LK112/Ø70-Ø57,1 5/112/57,1 46 680 2007
LM-Nr. 13
Kennzeichnungen
KBA-Nummer 47726
Herstellerzeichen AUTEC
Radtyp und Ausführung Z7017 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 120 33
S04 Schraube M14x1,5 Kegel 60° 170 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55066209 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

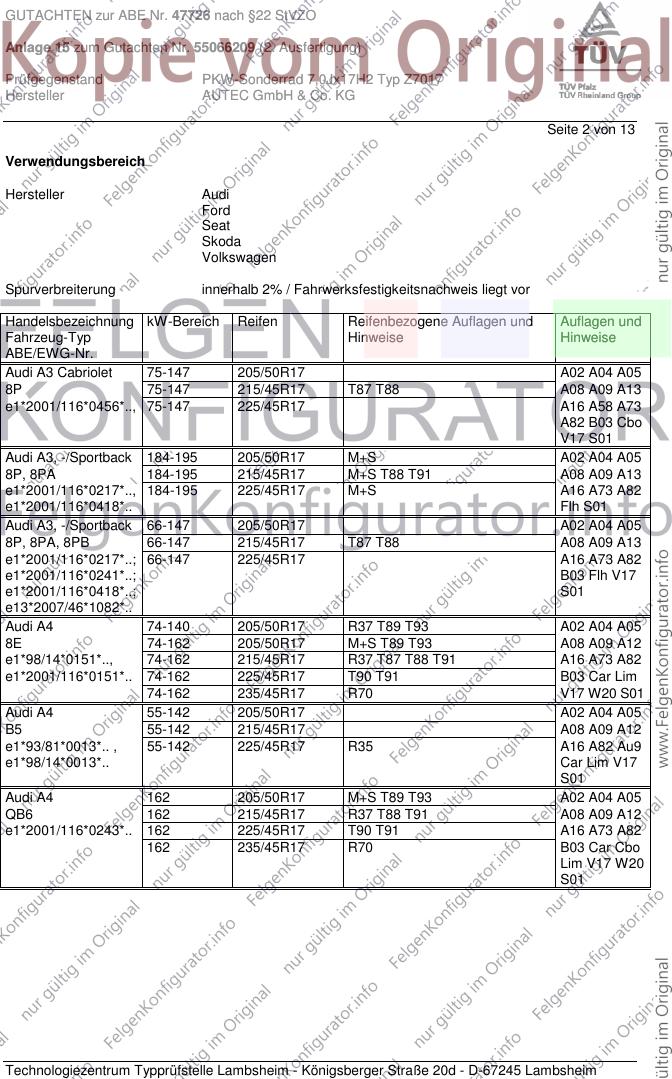

GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 13
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/50R17 A02 A04 A05
8P 75-147 215/45R17 T87 T88 A08 A09 A13
e1*2001/116*0456*.., 75-147 225/45R17 A16 A58 A73
A82 B03 Cbo
V17 S01
Audi A3, -/Sportback 184-195 205/50R17 M+S A02 A04 A05
8P, 8PA 184-195 215/45R17 M+S T88 T91 A08 A09 A13
e1*2001/116*0217*.., 184-195 225/45R17 M+S A16 A73 A82
e1*2001/116*0418*.. Flh S01
Audi A3, -/Sportback 66-147 205/50R17 A02 A04 A05
8P, 8PA, 8PB 66-147 215/45R17 T87 T88 A08 A09 A13
e1*2001/116*0217*..; 66-147 225/45R17 A16 A73 A82
e1*2001/116*0241*..; B03 Flh V17
e1*2001/116*0418*..; S01
e13*2007/46*1082*..
Audi A4 74-140 205/50R17 R37 T89 T93 A02 A04 A05
8E 74-162 205/50R17 M+S T89 T93 A08 A09 A12
e1*98/14*0151*.., 74-162 215/45R17 R37 T87 T88 T91 A16 A73 A82
e1*2001/116*0151*.. 74-162 225/45R17 T90 T91 B03 Car Lim
74-162 235/45R17 R70 V17 W20 S01
Audi A4 55-142 205/50R17 A02 A04 A05
B5 55-142 215/45R17 A08 A09 A12
e1*93/81*0013*.. , 55-142 225/45R17 R35 A16 A82 Au9
e1*98/14*0013*.. Car Lim V17
S01
Audi A4 162 205/50R17 M+S T89 T93 A02 A04 A05
QB6 162 215/45R17 R37 T88 T91 A08 A09 A12
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A16 A73 A82
162 235/45R17 R70 B03 Car Cbo
Lim V17 W20
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

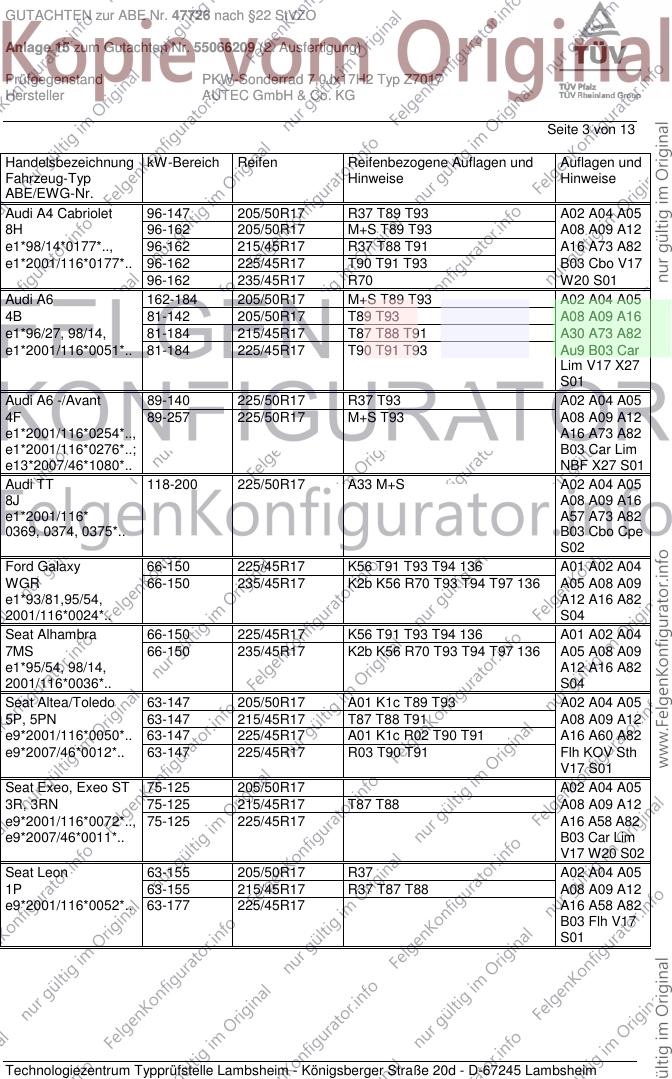

GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A02 A04 A05
8H 96-162 205/50R17 M+S T89 T93 A08 A09 A12
e1*98/14*0177*.., 96-162 215/45R17 R37 T88 T91 A16 A73 A82
e1*2001/116*0177*.. 96-162 225/45R17 T90 T91 T93 B03 Cbo V17
96-162 235/45R17 R70 W20 S01
Audi A6 162-184 205/50R17 M+S T89 T93 A02 A04 A05
4B 81-142 205/50R17 T89 T93 A08 A09 A16
e1*96/27, 98/14, 81-184 215/45R17 T87 T88 T91 A30 A73 A82
e1*2001/116*0051*.. 81-184 225/45R17 T90 T91 T93 Au9 B03 Car
Lim V17 X27
S01
Audi A6 -/Avant 89-140 225/50R17 R37 T93 A02 A04 A05
4F 89-257 225/50R17 M+S T93 A08 A09 A12
e1*2001/116*0254*.., A16 A73 A82
e1*2001/116*0276*..; B03 Car Lim
e13*2007/46*1080*.. NBF X27 S01
Audi TT 118-200 225/50R17 A33 M+S A02 A04 A05
8J A08 A09 A16
e1*2001/116* A57 A73 A82
0369, 0374, 0375*.. B03 Cbo Cpe
S02
Ford Galaxy 66-150 225/45R17 K56 T91 T93 T94 136 A01 A02 A04
WGR 66-150 235/45R17 K2b K56 R70 T93 T94 T97 136 A05 A08 A09
e1*93/81,95/54, A12 A16 A82
2001/116*0024*.. S04
Seat Alhambra 66-150 225/45R17 K56 T91 T93 T94 136 A01 A02 A04
7MS 66-150 235/45R17 K2b K56 R70 T93 T94 T97 136 A05 A08 A09
e1*95/54, 98/14, A12 A16 A82
2001/116*0036*.. S04
Seat Altea/Toledo 63-147 205/50R17 A01 K1c T89 T93 A02 A04 A05
5P, 5PN 63-147 215/45R17 T87 T88 T91 A08 A09 A12
e9*2001/116*0050*.. 63-147 225/45R17 A01 K1c R02 T90 T91 A16 A60 A82
e9*2007/46*0012*.. 63-147 225/45R17 R03 T90 T91 Flh KOV Sth
V17 S01
Seat Exeo, Exeo ST 75-125 205/50R17 A02 A04 A05
3R, 3RN 75-125 215/45R17 T87 T88 A08 A09 A12
e9*2001/116*0072*.., 75-125 225/45R17 A16 A58 A82
e9*2007/46*0011*.. B03 Car Lim
V17 W20 S02
Seat Leon 63-155 205/50R17 R37 A02 A04 A05
1P 63-155 215/45R17 R37 T87 T88 A08 A09 A12
e9*2001/116*0052*.. 63-177 225/45R17 A16 A58 A82
B03 Flh V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia 55-118 205/50R17 R37 T89 T93 A02 A04 A05
1Z 55-118 215/45R17 R37 T88 T91 A08 A09 A12
e11*2001/116*0230*; 55-147 205/50R17 M+S A16 A82 Car
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91 Lim Npf V17
55-147 225/45R17 T90 T91 S01
Skoda Octavia Scout 103-118 205/50R17 M+S T93 A02 A04 A05
1Z 103-118 225/45R17 M+S T91 A08 A09 A12
e11*2001/116* 103-118 225/50R17 A01 K1c A16 A56 A82
0230*21-..; Car KMV S01
e11*2007/46*0012*..
Skoda Superb 77-125 205/50R17 A90 T93 A02 A04 A05
3T 77-191 205/50R17 A90 M+S T93 A08 A09 A16
e11*2001/116*0326*; 77-191 225/45R17 A12 T94 A82 Car Lim
e11*2007/46*0014*.. V17 S03
Skoda Yeti 77-125 205/50R17 A33 M+S T89 T93 A02 A04 A05
5L 77-125 205/55R17 A12 M+S T91 T95 A08 A09 A16
e11*2007/46*0010*.., 77-125 215/50R17 A12 T90 T91 T93 A57 A82 S01
e11*2007/46*0034*.. 77-125 225/45R17 A12 T90 T91 T93
77-125 225/50R17 A12
VW Bus 50-103 235/50R17 K1c K2b K34 K41 T00 T96 134 A01 A02 A04
7DB 50-103 245/45R17 K1b K2b K34 K41 R70 T95 T99 A05 A08 A09
e1*96/79*0067*.., 136 A12 A16 A82
e1*98/14*0067*.. K42 S04
VW Bus, Transporter 50-103 225/55R17 G01 K41 T01 T97 132 A01 A02 A04
70X02.., 70X12.. 50-103 235/50R17 K1a K2b K34 K41 T00 T96 134 A05 A08 A09
H297-300, 304, 306, 50-103 245/45R17 K1a K2b K34 K41 R70 T95 T99 A12 A16 A82
H322-327 136 K42 S04
VW Caddy 51-103 205/50R17 K1a K2b T89 T93 A01 A02 A04
2K, 2KN 51-103 215/45R17 K1a K2b T87 T88 T91 A05 A08 A09
e1*2001/116*0252*..; 51-103 225/45R17 K1a K2b T90 T91 T93 A12 A16 A58
e1*2007/46*0217*..; A59 A82 S01
L320
VW Caddy Maxi 75-103 205/50R17 K1a T89 T93 A01 A02 A04
2K, 2KN 75-103 215/45R17 K1a T87 T88 T91 A05 A08 A09
e1*2001/116*0252*..; 75-103 225/45R17 K1a T90 T91 T93 A12 A16 A58
e1*2007/46*0217*..; A67 A82 S01
L320
VW Cross Touran 75-125 205/50R17 M+S T89 T93 A02 A04 A05
1T 75-125 215/50R17 M+S T90 T91 A08 A09 A12
e1*2001/116 75-125 225/45R17 M+S T90 T91 A16 A82 KMV
*0211*15-..; V17 S01
e1*2007/46*0357*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

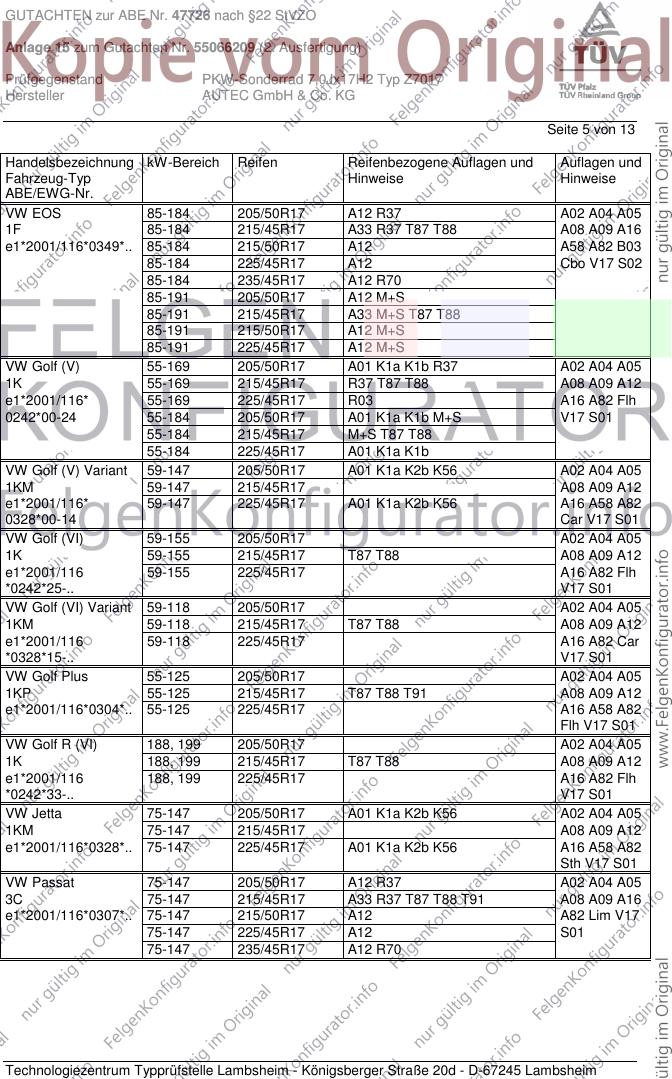

GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-184 205/50R17 A12 R37 A02 A04 A05
1F 85-184 215/45R17 A33 R37 T87 T88 A08 A09 A16
e1*2001/116*0349*.. 85-184 215/50R17 A12 A58 A82 B03
85-184 225/45R17 A12 Cbo V17 S02
85-184 235/45R17 A12 R70
85-191 205/50R17 A12 M+S
85-191 215/45R17 A33 M+S T87 T88
85-191 215/50R17 A12 M+S
85-191 225/45R17 A12 M+S
VW Golf (V) 55-169 205/50R17 A01 K1a K1b R37 A02 A04 A05
1K 55-169 215/45R17 R37 T87 T88 A08 A09 A12
e1*2001/116* 55-169 225/45R17 R03 A16 A82 Flh
0242*00-24 55-184 205/50R17 A01 K1a K1b M+S V17 S01
55-184 215/45R17 M+S T87 T88
55-184 225/45R17 A01 K1a K1b
VW Golf (V) Variant 59-147 205/50R17 A01 K1a K2b K56 A02 A04 A05
1KM 59-147 215/45R17 A08 A09 A12
e1*2001/116* 59-147 225/45R17 A01 K1a K2b K56 A16 A58 A82
0328*00-14 Car V17 S01
VW Golf (VI) 59-155 205/50R17 A02 A04 A05
1K 59-155 215/45R17 T87 T88 A08 A09 A12
e1*2001/116 59-155 225/45R17 A16 A82 Flh
*0242*25-.. V17 S01
VW Golf (VI) Variant 59-118 205/50R17 A02 A04 A05
1KM 59-118 215/45R17 T87 T88 A08 A09 A12
e1*2001/116 59-118 225/45R17 A16 A82 Car
*0328*15-.. V17 S01
VW Golf Plus 55-125 205/50R17 A02 A04 A05
1KP 55-125 215/45R17 T87 T88 T91 A08 A09 A12
e1*2001/116*0304*.. 55-125 225/45R17 A16 A58 A82
Flh V17 S01
VW Golf R (VI) 188, 199 205/50R17 A02 A04 A05
1K 188, 199 215/45R17 T87 T88 A08 A09 A12
e1*2001/116 188, 199 225/45R17 A16 A82 Flh
*0242*33-.. V17 S01
VW Jetta 75-147 205/50R17 A01 K1a K2b K56 A02 A04 A05
1KM 75-147 215/45R17 A08 A09 A12
e1*2001/116*0328*.. 75-147 225/45R17 A01 K1a K2b K56 A16 A58 A82
Sth V17 S01
VW Passat 75-147 205/50R17 A12 R37 A02 A04 A05
3C 75-147 215/45R17 A33 R37 T87 T88 T91 A08 A09 A16
e1*2001/116*0307*.. 75-147 215/50R17 A12 A82 Lim V17
75-147 225/45R17 A12 S01
75-147 235/45R17 A12 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 184 205/50R17 A12 M+S A02 A04 A05
3C 184 215/45R17 A33 M+S T87 T88 T91 A08 A09 A16
e1*2001/116*0307*.. 184 215/50R17 A12 M+S A82 Lim V17
184 225/45R17 A12 M+S S01
184 235/45R17 A12 M+S R70
VW Passat Variant 184 205/50R17 A12 M+S T93 A02 A04 A05
3C 184 215/45R17 A33 M+S T91 A08 A09 A16
e1*2001/116*0307*.. 184 215/50R17 A12 M+S T91 A82 Car S01
184 225/45R17 A12 M+S T91
184 235/45R17 A12 M+S R70
VW Passat Variant 75-147 205/50R17 A12 R37 T89 T93 A02 A04 A05
3C 75-147 215/45R17 A33 R37 T87 T88 T91 A08 A09 A16
e1*2001/116*0307*.. 75-147 215/50R17 A12 T90 A82 Car V17
75-147 225/45R17 A12 T90 S01
75-147 235/45R17 A12 R70
VW Sharan 66-150 225/45R17 K56 T90 T91 T93 T94 136 A01 A02 A04
7M 66-150 235/45R17 K2b K56 R70 T93 T94 T97 136 A05 A08 A09
e1*93/81,95/54, A12 A16 A82
98/14,2001/116 S04
*0023*..
VW Touran 66-125 205/50R17 K1a K2b T89 T93 A01 A02 A04
1T 66-125 215/45R17 K1a T87 T88 T91 A05 A08 A09
e1*2001/116*0211*..; 66-125 225/45R17 K1a K2b T90 T91 A12 A16 A58
e1*2007/46*0357*.. A82 Npf V17
S01
Auflagen und Hinweise
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 13
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 13
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloß
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG

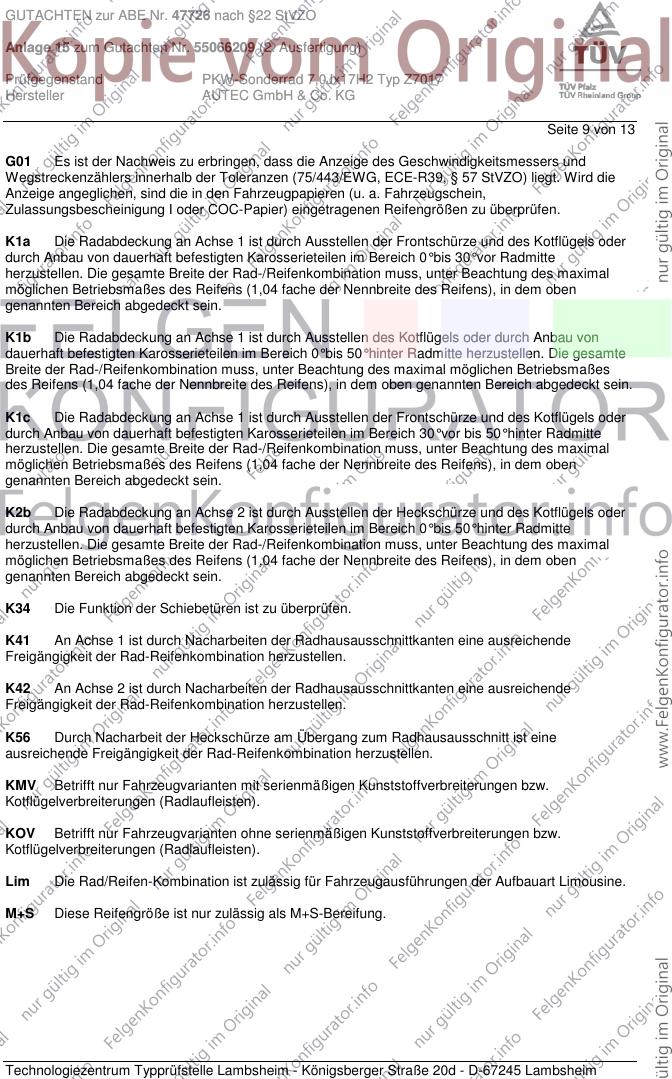

Seite 9 von 13
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG

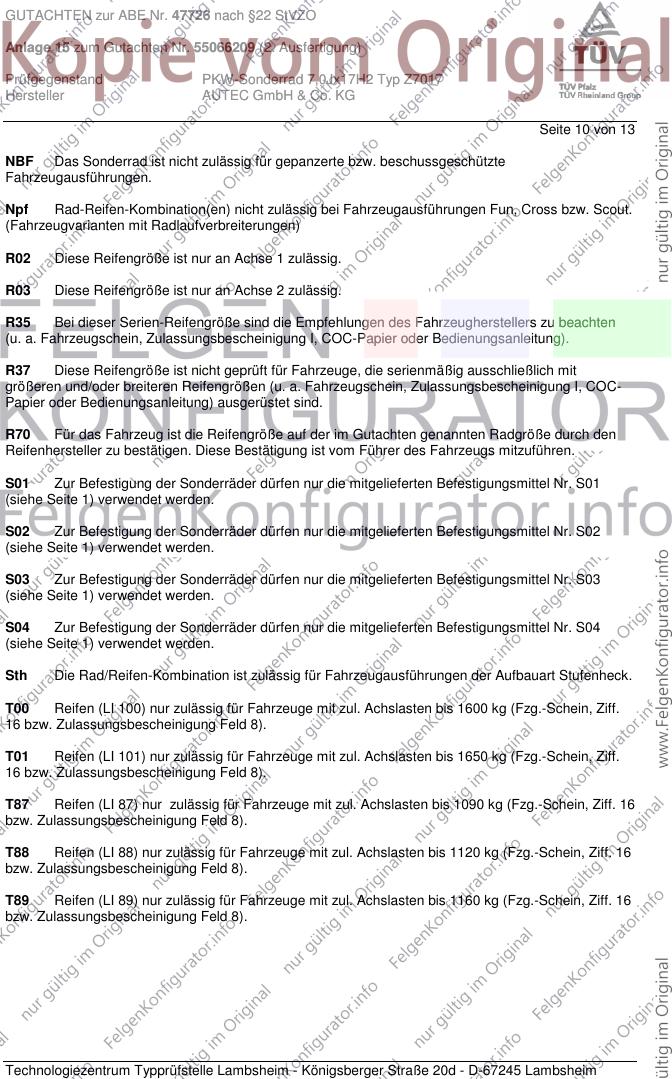

Seite 10 von 13
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG

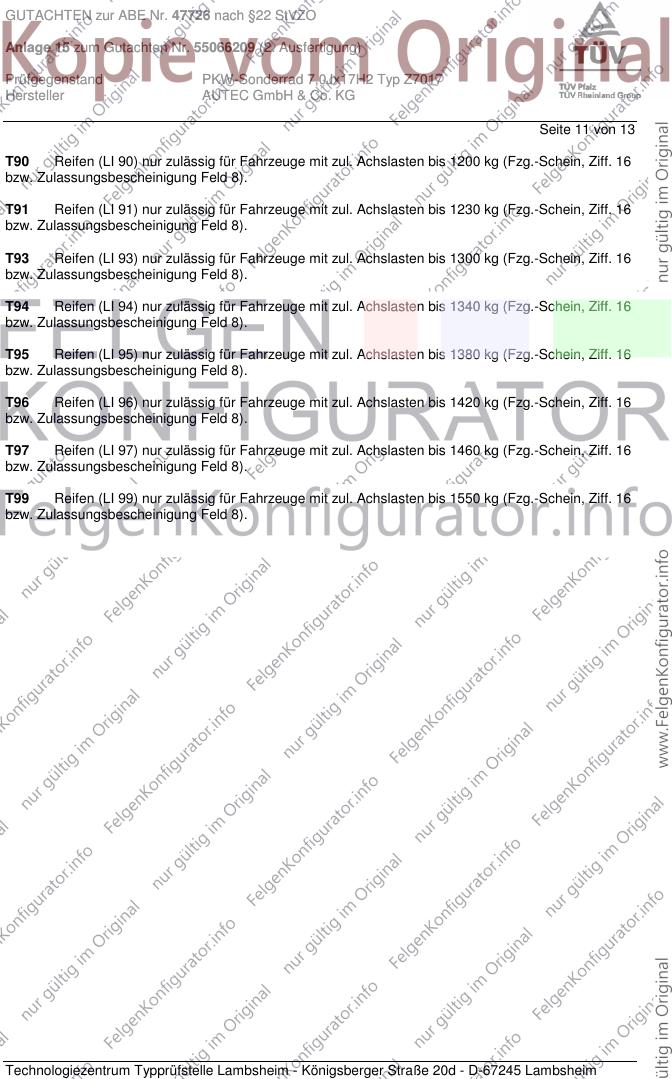

Seite 11 von 13
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG

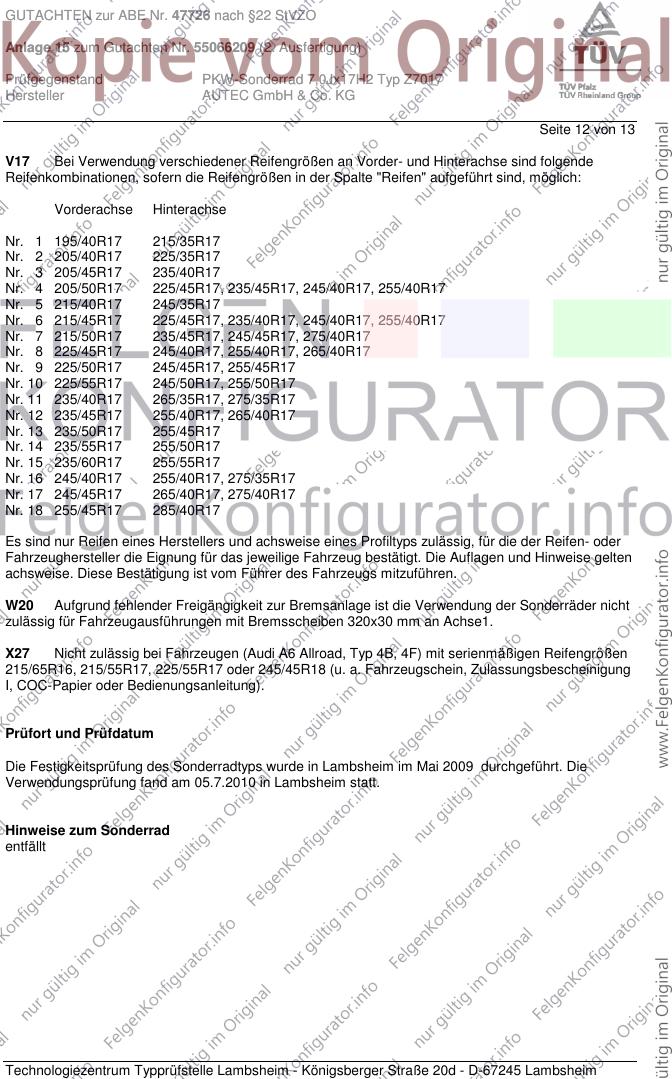

Seite 12 von 13
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim im Mai 2009 durchgeführt. Die
Verwendungsprüfung fand am 05.7.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Februar 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 5.Juli 2010
Haasis 00152993.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
