GUTACHTEN zur ABE Nr. 47650 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55048809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 17H2 bzw. 8J x 17EH2+ Typ 85008
Hersteller YHI Manufacturing Co. Ltd.

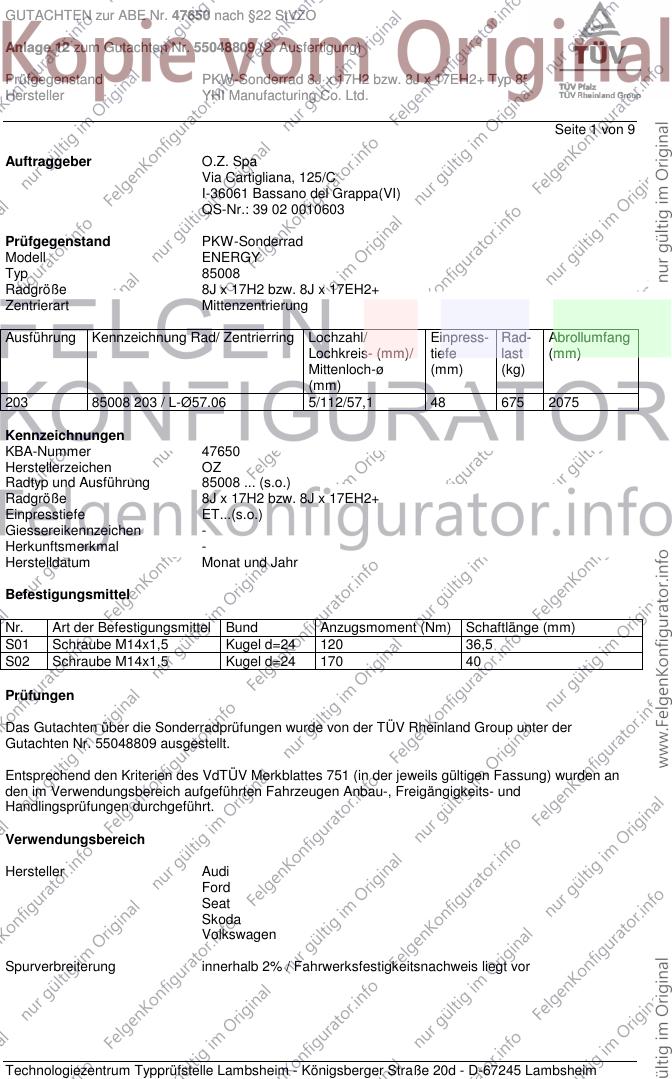

Seite 1 von 9
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell ENERGY
Typ 85008
Radgröße 8J x 17H2 bzw. 8J x 17EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
203 85008 203 / L-Ø57.06 5/112/57,1 48 675 2075
Kennzeichnungen
KBA-Nummer 47650
Herstellerzeichen OZ
Radtyp und Ausführung 85008 ... (s.o.)
Radgröße 8J x 17H2 bzw. 8J x 17EH2+
Einpresstiefe ET...(s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kugel d=24 120 36,5
S02 Schraube M14x1,5 Kugel d=24 170 40
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 55048809 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47650 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55048809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 17H2 bzw. 8J x 17EH2+ Typ 85008
Hersteller YHI Manufacturing Co. Ltd.

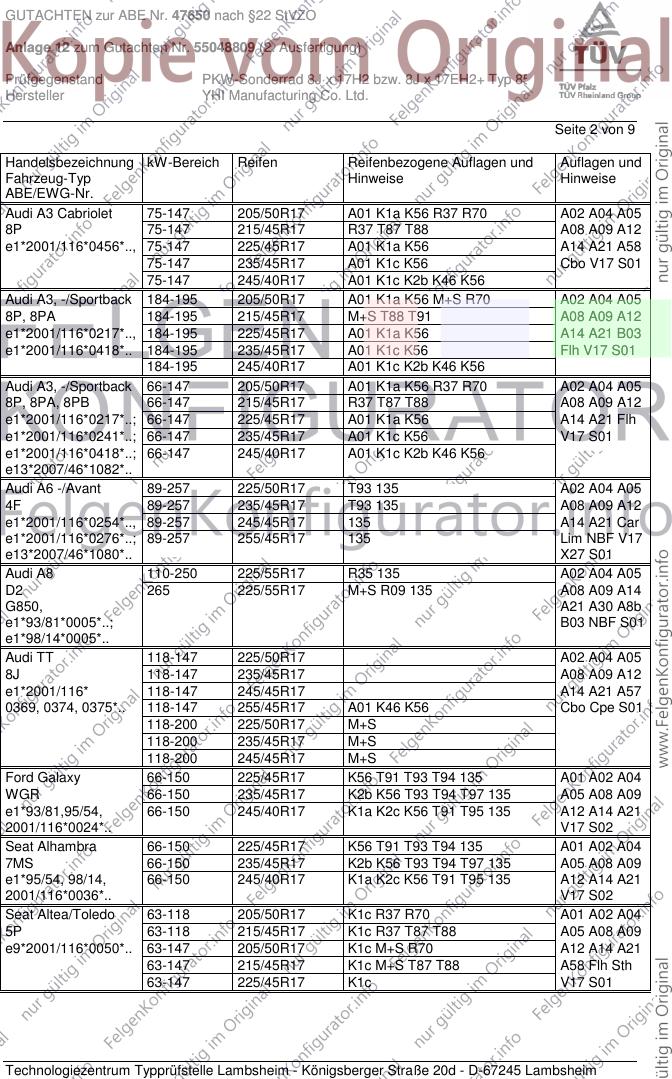

Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/50R17 A01 K1a K56 R37 R70 A02 A04 A05
8P 75-147 215/45R17 R37 T87 T88 A08 A09 A12
e1*2001/116*0456*.., 75-147 225/45R17 A01 K1a K56 A14 A21 A58
75-147 235/45R17 A01 K1c K56 Cbo V17 S01
75-147 245/40R17 A01 K1c K2b K46 K56
Audi A3, -/Sportback 184-195 205/50R17 A01 K1a K56 M+S R70 A02 A04 A05
8P, 8PA 184-195 215/45R17 M+S T88 T91 A08 A09 A12
e1*2001/116*0217*.., 184-195 225/45R17 A01 K1a K56 A14 A21 B03
e1*2001/116*0418*.. 184-195 235/45R17 A01 K1c K56 Flh V17 S01
184-195 245/40R17 A01 K1c K2b K46 K56
Audi A3, -/Sportback 66-147 205/50R17 A01 K1a K56 R37 R70 A02 A04 A05
8P, 8PA, 8PB 66-147 215/45R17 R37 T87 T88 A08 A09 A12
e1*2001/116*0217*..; 66-147 225/45R17 A01 K1a K56 A14 A21 Flh
e1*2001/116*0241*..; 66-147 235/45R17 A01 K1c K56 V17 S01
e1*2001/116*0418*..; 66-147 245/40R17 A01 K1c K2b K46 K56
e13*2007/46*1082*..
Audi A6 -/Avant 89-257 225/50R17 T93 135 A02 A04 A05
4F 89-257 235/45R17 T93 135 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/45R17 135 A14 A21 Car
e1*2001/116*0276*..; 89-257 255/45R17 135 Lim NBF V17
e13*2007/46*1080*.. X27 S01
Audi A8 110-250 225/55R17 R35 135 A02 A04 A05
D2 265 225/55R17 M+S R09 135 A08 A09 A14
G850, A21 A30 A8b
e1*93/81*0005*..; B03 NBF S01
e1*98/14*0005*..
Audi TT 118-147 225/50R17 A02 A04 A05
8J 118-147 235/45R17 A08 A09 A12
e1*2001/116* 118-147 245/45R17 A14 A21 A57
0369, 0374, 0375*.. 118-147 255/45R17 A01 K46 K56 Cbo Cpe S01
118-200 225/50R17 M+S
118-200 235/45R17 M+S
118-200 245/45R17 M+S
Ford Galaxy 66-150 225/45R17 K56 T91 T93 T94 135 A01 A02 A04
WGR 66-150 235/45R17 K2b K56 T93 T94 T97 135 A05 A08 A09
e1*93/81,95/54, 66-150 245/40R17 K1a K2c K56 T91 T95 135 A12 A14 A21
2001/116*0024*.. V17 S02
Seat Alhambra 66-150 225/45R17 K56 T91 T93 T94 135 A01 A02 A04
7MS 66-150 235/45R17 K2b K56 T93 T94 T97 135 A05 A08 A09
e1*95/54, 98/14, 66-150 245/40R17 K1a K2c K56 T91 T95 135 A12 A14 A21
2001/116*0036*.. V17 S02
Seat Altea/Toledo 63-118 205/50R17 K1c R37 R70 A01 A02 A04
5P 63-118 215/45R17 K1c R37 T87 T88 A05 A08 A09
e9*2001/116*0050*.. 63-147 205/50R17 K1c M+S R70 A12 A14 A21
63-147 215/45R17 K1c M+S T87 T88 A58 Flh Sth
63-147 225/45R17 K1c V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47650 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55048809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 17H2 bzw. 8J x 17EH2+ Typ 85008
Hersteller YHI Manufacturing Co. Ltd.

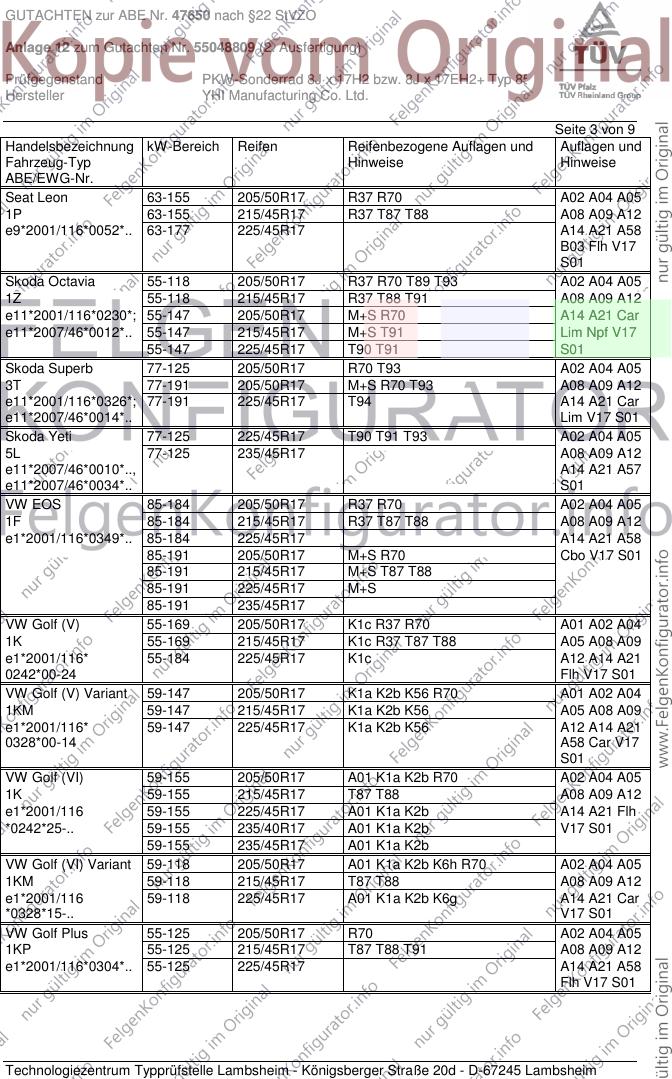

Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63-155 205/50R17 R37 R70 A02 A04 A05
1P 63-155 215/45R17 R37 T87 T88 A08 A09 A12
e9*2001/116*0052*.. 63-177 225/45R17 A14 A21 A58
B03 Flh V17
S01
Skoda Octavia 55-118 205/50R17 R37 R70 T89 T93 A02 A04 A05
1Z 55-118 215/45R17 R37 T88 T91 A08 A09 A12
e11*2001/116*0230*; 55-147 205/50R17 M+S R70 A14 A21 Car
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91 Lim Npf V17
55-147 225/45R17 T90 T91 S01
Skoda Superb 77-125 205/50R17 R70 T93 A02 A04 A05
3T 77-191 205/50R17 M+S R70 T93 A08 A09 A12
e11*2001/116*0326*; 77-191 225/45R17 T94 A14 A21 Car
e11*2007/46*0014*.. Lim V17 S01
Skoda Yeti 77-125 225/45R17 T90 T91 T93 A02 A04 A05
5L 77-125 235/45R17 A08 A09 A12
e11*2007/46*0010*.., A14 A21 A57
e11*2007/46*0034*.. S01
VW EOS 85-184 205/50R17 R37 R70 A02 A04 A05
1F 85-184 215/45R17 R37 T87 T88 A08 A09 A12
e1*2001/116*0349*.. 85-184 225/45R17 A14 A21 A58
85-191 205/50R17 M+S R70 Cbo V17 S01
85-191 215/45R17 M+S T87 T88
85-191 225/45R17 M+S
85-191 235/45R17
VW Golf (V) 55-169 205/50R17 K1c R37 R70 A01 A02 A04
1K 55-169 215/45R17 K1c R37 T87 T88 A05 A08 A09
e1*2001/116* 55-184 225/45R17 K1c A12 A14 A21
0242*00-24 Flh V17 S01
VW Golf (V) Variant 59-147 205/50R17 K1a K2b K56 R70 A01 A02 A04
1KM 59-147 215/45R17 K1a K2b K56 A05 A08 A09
e1*2001/116* 59-147 225/45R17 K1a K2b K56 A12 A14 A21
0328*00-14 A58 Car V17
S01
VW Golf (VI) 59-155 205/50R17 A01 K1a K2b R70 A02 A04 A05
1K 59-155 215/45R17 T87 T88 A08 A09 A12
e1*2001/116 59-155 225/45R17 A01 K1a K2b A14 A21 Flh
*0242*25-.. 59-155 235/40R17 A01 K1a K2b V17 S01
59-155 235/45R17 A01 K1a K2b
VW Golf (VI) Variant 59-118 205/50R17 A01 K1a K2b K6h R70 A02 A04 A05
1KM 59-118 215/45R17 T87 T88 A08 A09 A12
e1*2001/116 59-118 225/45R17 A01 K1a K2b K6g A14 A21 Car
*0328*15-.. V17 S01
VW Golf Plus 55-125 205/50R17 R70 A02 A04 A05
1KP 55-125 215/45R17 T87 T88 T91 A08 A09 A12
e1*2001/116*0304*.. 55-125 225/45R17 A14 A21 A58
Flh V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47650 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55048809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 17H2 bzw. 8J x 17EH2+ Typ 85008
Hersteller YHI Manufacturing Co. Ltd.

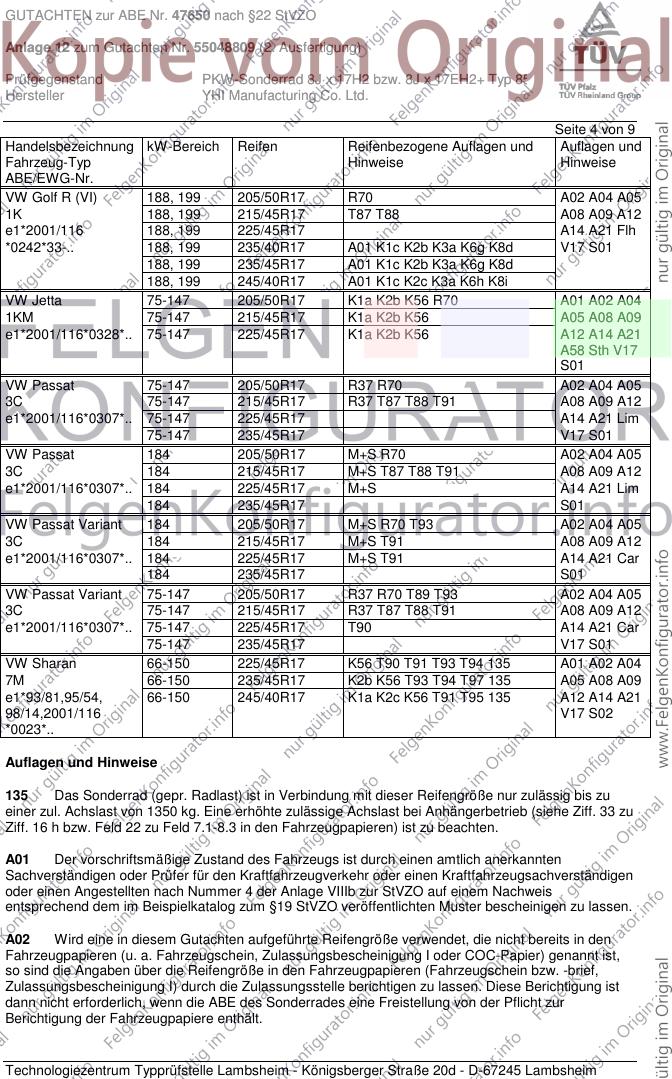

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf R (VI) 188, 199 205/50R17 R70 A02 A04 A05
1K 188, 199 215/45R17 T87 T88 A08 A09 A12
e1*2001/116 188, 199 225/45R17 A14 A21 Flh
*0242*33-.. 188, 199 235/40R17 A01 K1c K2b K3a K6g K8d V17 S01
188, 199 235/45R17 A01 K1c K2b K3a K6g K8d
188, 199 245/40R17 A01 K1c K2c K3a K6h K8i
VW Jetta 75-147 205/50R17 K1a K2b K56 R70 A01 A02 A04
1KM 75-147 215/45R17 K1a K2b K56 A05 A08 A09
e1*2001/116*0328*.. 75-147 225/45R17 K1a K2b K56 A12 A14 A21
A58 Sth V17
S01
VW Passat 75-147 205/50R17 R37 R70 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*2001/116*0307*.. 75-147 225/45R17 A14 A21 Lim
75-147 235/45R17 V17 S01
VW Passat 184 205/50R17 M+S R70 A02 A04 A05
3C 184 215/45R17 M+S T87 T88 T91 A08 A09 A12
e1*2001/116*0307*.. 184 225/45R17 M+S A14 A21 Lim
184 235/45R17 S01
VW Passat Variant 184 205/50R17 M+S R70 T93 A02 A04 A05
3C 184 215/45R17 M+S T91 A08 A09 A12
e1*2001/116*0307*.. 184 225/45R17 M+S T91 A14 A21 Car
184 235/45R17 S01
VW Passat Variant 75-147 205/50R17 R37 R70 T89 T93 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*2001/116*0307*.. 75-147 225/45R17 T90 A14 A21 Car
75-147 235/45R17 V17 S01
VW Sharan 66-150 225/45R17 K56 T90 T91 T93 T94 135 A01 A02 A04
7M 66-150 235/45R17 K2b K56 T93 T94 T97 135 A05 A08 A09
e1*93/81,95/54, 66-150 245/40R17 K1a K2c K56 T91 T95 135 A12 A14 A21
98/14,2001/116 V17 S02
*0023*..
Auflagen und Hinweise
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47650 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55048809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 17H2 bzw. 8J x 17EH2+ Typ 85008
Hersteller YHI Manufacturing Co. Ltd.

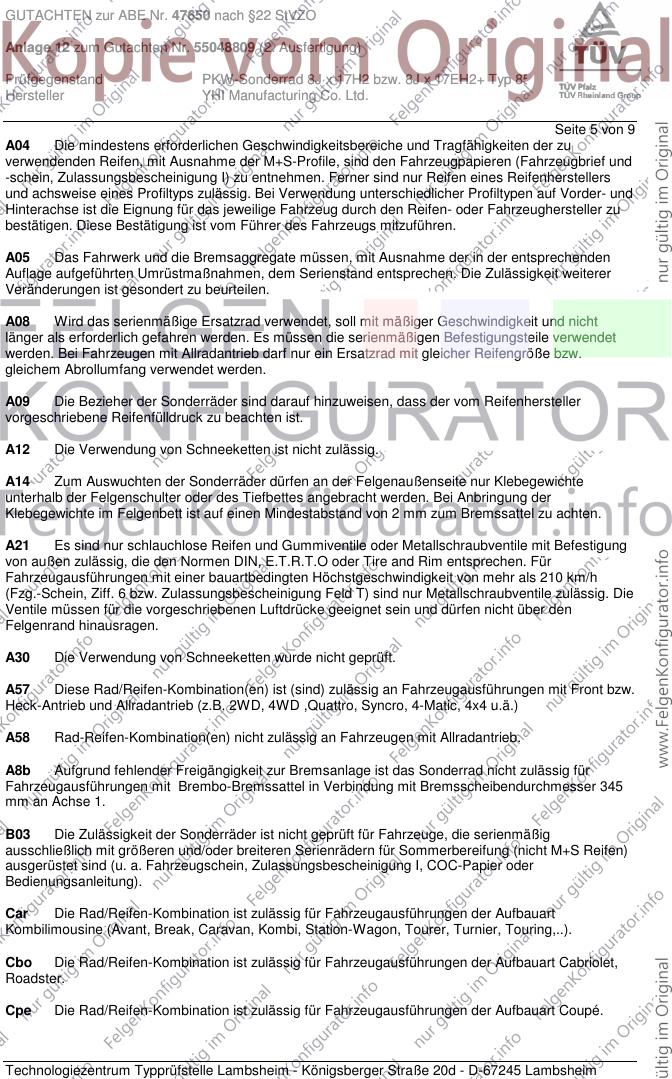

Seite 5 von 9
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47650 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55048809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 17H2 bzw. 8J x 17EH2+ Typ 85008
Hersteller YHI Manufacturing Co. Ltd.

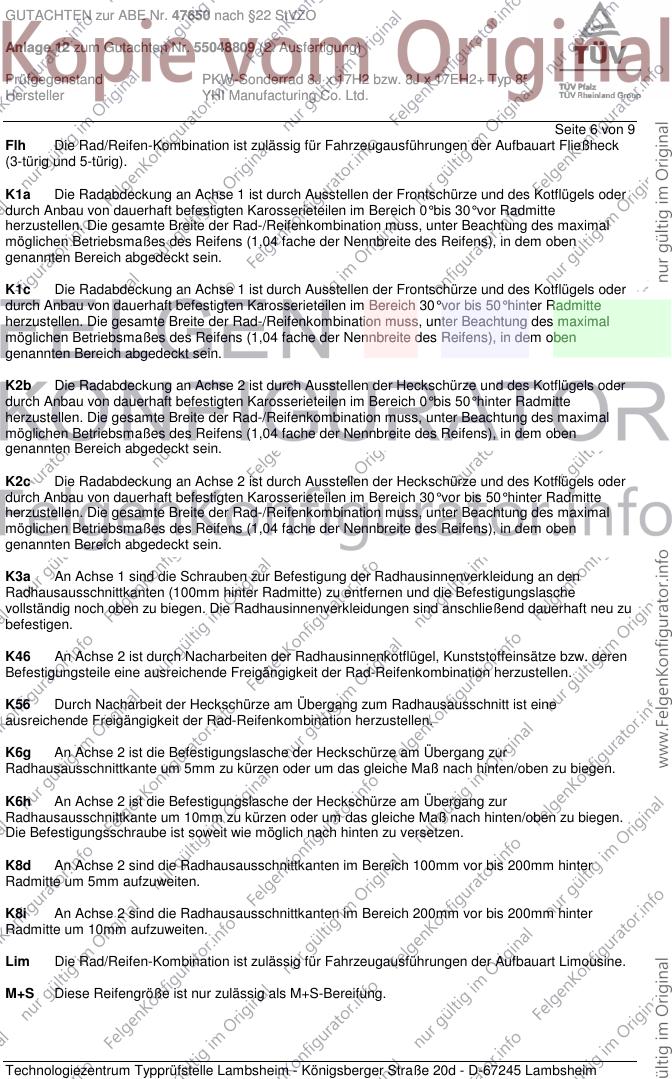

Seite 6 von 9
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig noch oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47650 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55048809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 17H2 bzw. 8J x 17EH2+ Typ 85008
Hersteller YHI Manufacturing Co. Ltd.

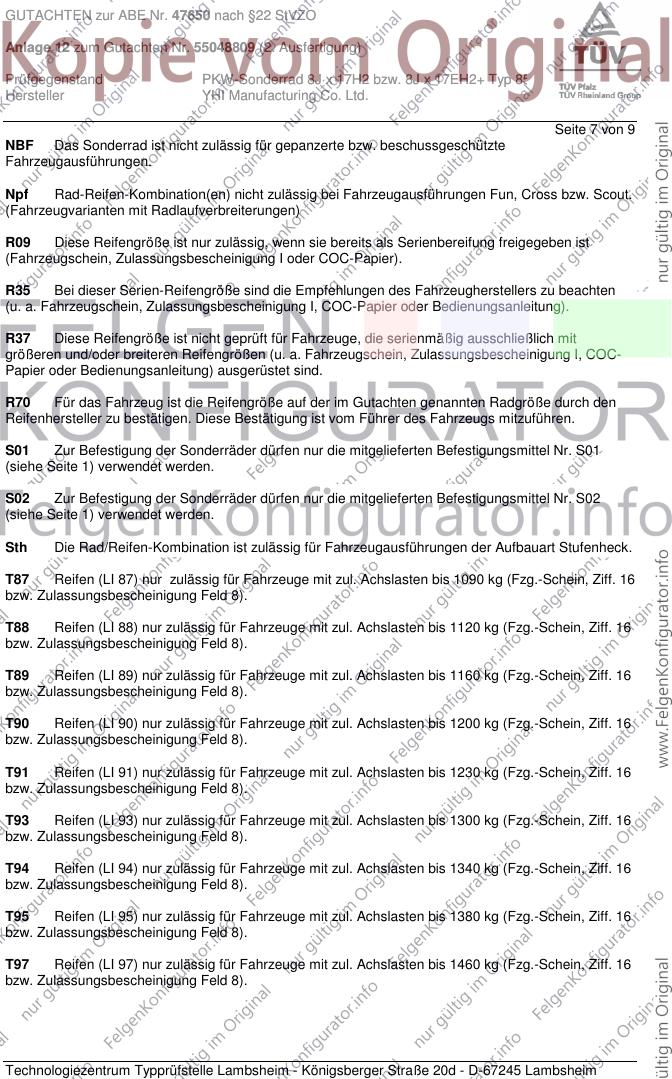

Seite 7 von 9
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw. Scout.
(Fahrzeugvarianten mit Radlaufverbreiterungen)
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47650 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55048809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 17H2 bzw. 8J x 17EH2+ Typ 85008
Hersteller YHI Manufacturing Co. Ltd.

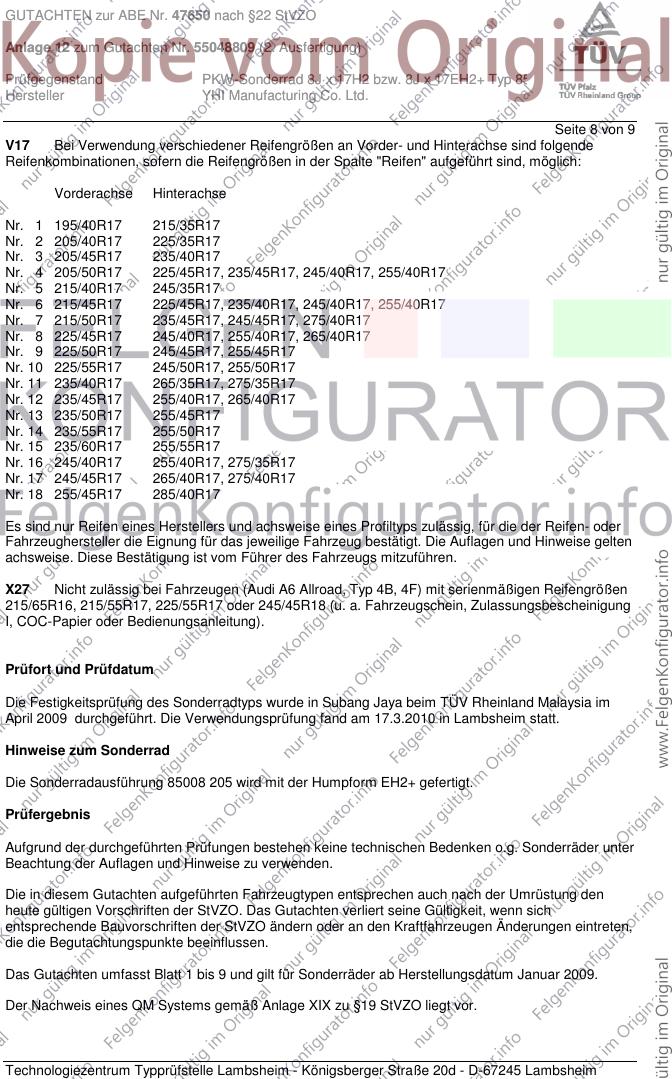

Seite 8 von 9
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia im
April 2009 durchgeführt. Die Verwendungsprüfung fand am 17.3.2010 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderradausführung 85008 205 wird mit der Humpform EH2+ gefertigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Januar 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47650 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55048809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8J x 17H2 bzw. 8J x 17EH2+ Typ 85008
Hersteller YHI Manufacturing Co. Ltd.
Seite 9 von 9
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 17.März 2010
Pohl 00148343.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
