GUTACHTEN zur ABE Nr. 47724 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040609 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ Z6516
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 13
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Z6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
- Z6516 LK112/Ø70-Ø57,1 5/112/57,1 40 630 1995
LM-Nr. 13
Kennzeichnungen
KBA-Nummer 47724
Herstellerzeichen AUTEC
Radtyp und Ausführung Z6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 120 33
S04 Schraube M14x1,5 Kegel 60° 140 33
S05 Schraube M14x1,5 Kegel 60° 170 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47724 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040609 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ Z6516
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200, A6 60-142 205/55R16 T91 T94 A02 A04 A05
C4 A08 A09 A16
F619, /1 A30 A82 B03
B37 Car Lim
S02
Audi A3 Cabriolet 75-147 205/55R16 K1a K1b K56 A01 A02 A04
8P 75-147 225/50R16 K1c K2b K46 K56 A05 A08 A09
e1*2001/116*0456*.. A12 A16 A58
A73 A82 B03
Cbo V16 S01
Audi A3, -/Sportback 66-147 205/55R16 A01 A12 K1a K1b K56 A02 A04 A05
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1c K2b K56 A08 A09 A16
e1*2001/116*0217*..; 77 195/60R16 A13 R37 A73 A82 B03
e1*2001/116*0241*..; Flh V16 S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-110 205/55R16 A13 A02 A04 A05
8E 74-125 205/55R16 A13 M+S A08 A09 A16
e1*98/14*0151*.., A73 A82 B03
e1*2001/116*0151*.. Car Lim S01
Audi A4 55-142 205/50R16 A33 R37 T87 T91 A02 A04 A05
B5 55-142 205/55R16 A33 A08 A09 A16
e1*93/81*0013*.. , A82 Au9 Car
e1*98/14*0013*.. Lim S01
Audi A6 162-184 205/55R16 A13 M+S T91 T92 126 A02 A04 A05
4B 81-142 205/55R16 A13 T88 T89 T91 T92 126 A08 A09 A16
e1*96/27, 98/14, 81-142 215/50R16 A12 T90 126 A73 A82 Au9
e1*2001/116*0051*.. 81-142 225/50R16 A01 A12 K1a K2b K46 T92 126 B03 Car Lim
V16 X27 S01
Ford Galaxy 150 195/60R16C M+S R09 126 A02 A04 A05
WGR 66-128 195/60R16C R37 126 A08 A09 A12
e1*93/81,95/54, 66-128 205/55R16C A01 K56 R37 126 A16 A82 B03
2001/116*0024*.. 66-150 215/55R16 A01 K2b K46 K56 T91 T93 T95 T97 V16 S05
126
66-150 225/50R16 A01 K1a K2c K46 K56 T92 T93 126
66-150 235/50R16 A01 K1c K2c K42 K46 K56 T95 126
Seat Alhambra 150 195/60R16C M+S R09 126 A02 A04 A05
7MS 66-128 195/60R16C R37 126 A08 A09 A12
e1*95/54, 98/14, 66-128 205/55R16C A01 K56 R37 126 A16 A82 B03
2001/116*0036*.. 66-150 215/55R16 A01 K2b K46 K56 T91 T93 T95 T97 V16 S05
126
66-150 225/50R16 A01 K1a K2c K46 K56 T92 T93 126
66-150 235/50R16 A01 K1c K2c K42 K46 K56 T95 126
Seat Alhambra 100-147 205/60R16 A13 T96 126 A02 A04 A05
7N 100-147 215/55R16 A33 T93 T97 126 A08 A09 A16
e1*2007/46*0402*..; 100-147 215/60R16 A33 T94 T95 T99 124 A58 A82 S04
e1*2007/46*0435*.. 100-147 225/55R16 A12 T94 T95 126
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47724 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040609 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ Z6516
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea / Toledo 63-147 205/55R16 K1c A01 A02 A04
5P, 5PN 63-147 225/50R16 K1c K2b A05 A08 A09
e9*2001/116*0050*.. A12 A16 A60
e9*2007/46*0012*.. A82 Flh KOV
SeF Sth V16
S01
Seat Leon 63-155 205/55R16 A02 A04 A05
1P, 1PN, 5F 63-155 205/55R16 M+S A08 A09 A12
e9*2001/116*0052*..; 63-155 225/50R16 A01 K1a K1b K27 K2b A16 A58 A82
e9*2007/46*0013*..; Flh V16 S01
e9*2007/46*0094*..
Skoda Octavia 55-118 205/55R16 A02 A04 A05
1Z 55-118 225/50R16 A01 K1a R02 A08 A09 A12
e11*2001/116*0230*; 55-118 225/50R16 R03 A16 A82 Car
e11*2007/46*0012*.. 55-147 205/55R16 M+S Lim Npf V16
S01
Skoda Octavia Scout 103-118 205/55R16 M+S T91 A02 A04 A05
1Z A08 A09 A12
e11*2001/116* A16 A56 A82
0230*21-..; Car KMV S01
e11*2007/46*0012*..
Skoda Superb 77-147 205/55R16 M+S T94 A02 A04 A05
3T 77-147 225/50R16 A01 K1a K1b K27 K2b K56 M+S A08 A09 A12
e11*2001/116*0326*; A16 A82 B03
e11*2007/46*0014*.. Car Lim S03
Skoda Superb 74-142 205/55R16 A33 M+S T88 T89 T91 A02 A04 A05
3U A08 A09 A16
e11*98/14*0187*.. A58 A82 B03
Lim S01
Skoda Yeti 77-125 205/55R16 A33 M+S T91 T94 A02 A04 A05
5L 77-125 205/60R16 A12 M+S T91 T92 A08 A09 A16
e11*2007/46*0010*.., 77-125 215/55R16 A12 M+S A57 A82 S01
e11*2007/46*0034*.. 77-125 215/60R16 A12 M+S 124
VW Bus, Transporter 44-81 205/60R16C A11 126 A02 A04 A05
70X0.., 70X1.. 44-81 215/60R16 A12 T94 T95 T99 124 A08 A09 A16
F514, 519, 521, 576, 44-81 225/55R16 A01 A12 K1a K2b T94 T95 T99 126 A82 B03 S05
F657, G206,213-214, 44-81 225/60R16 A01 A12 G01 K1a K2b T02 T97 T98
G284, 340, 461-462 122
VW Bus, Transporter 50-103 205/60R16C A13 R37 126 A02 A04 A05
70X02.., 70X12.. 50-103 225/55R16 A01 A12 K1a K2b T95 T99 126 A08 A09 A16
H297-300, 304, 306, A82 B03 S05
H322-327
VW Caddy 51-103 205/55R16 K1a K2b T91 T94 126 A01 A02 A04
2K, 2KN 51-103 215/55R16 K1c K2b 126 A05 A08 A09
e1*2001/116*0252*..; A12 A16 A57
e1*2007/46*0217*..; A59 A82 S01
L320
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

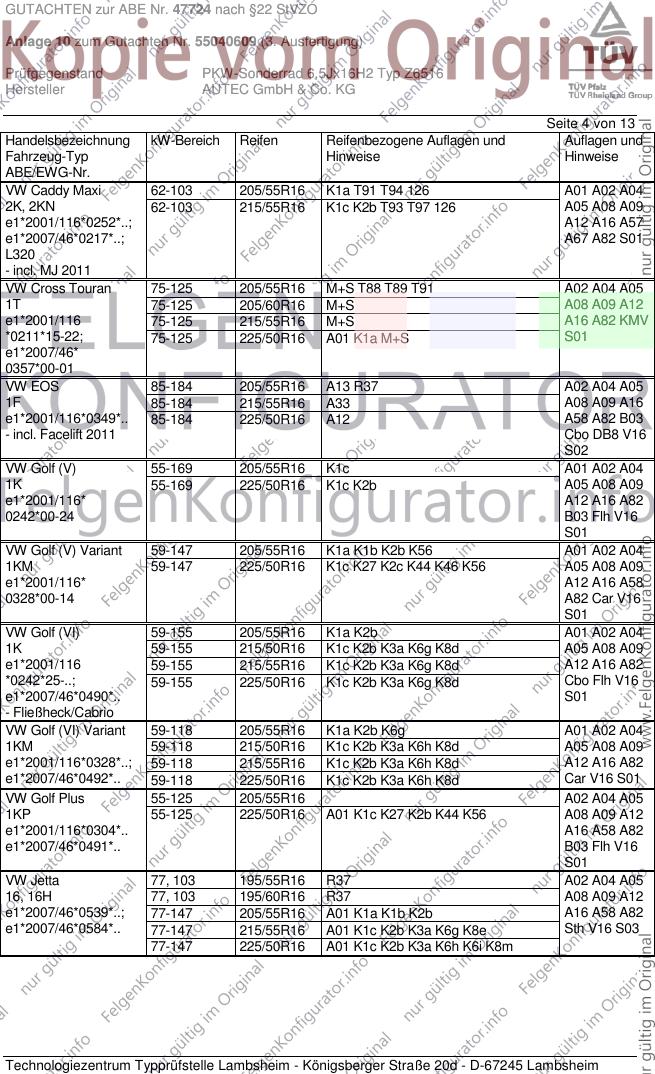

GUTACHTEN zur ABE Nr. 47724 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040609 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ Z6516
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy Maxi 62-103 205/55R16 K1a T91 T94 126 A01 A02 A04
2K, 2KN 62-103 215/55R16 K1c K2b T93 T97 126 A05 A08 A09
e1*2001/116*0252*..; A12 A16 A57
e1*2007/46*0217*..; A67 A82 S01
L320
- incl. MJ 2011
VW Cross Touran 75-125 205/55R16 M+S T88 T89 T91 A02 A04 A05
1T 75-125 205/60R16 M+S A08 A09 A12
e1*2001/116 75-125 215/55R16 M+S A16 A82 KMV
*0211*15-22; 75-125 225/50R16 A01 K1a M+S S01
e1*2007/46*
0357*00-01
VW EOS 85-184 205/55R16 A13 R37 A02 A04 A05
1F 85-184 215/55R16 A33 A08 A09 A16
e1*2001/116*0349*.. 85-184 225/50R16 A12 A58 A82 B03
- incl. Facelift 2011 Cbo DB8 V16
S02
VW Golf (V) 55-169 205/55R16 K1c A01 A02 A04
1K 55-169 225/50R16 K1c K2b A05 A08 A09
e1*2001/116* A12 A16 A82
0242*00-24 B03 Flh V16
S01
VW Golf (V) Variant 59-147 205/55R16 K1a K1b K2b K56 A01 A02 A04
1KM 59-147 225/50R16 K1c K27 K2c K44 K46 K56 A05 A08 A09
e1*2001/116* A12 A16 A58
0328*00-14 A82 Car V16
S01
VW Golf (VI) 59-155 205/55R16 K1a K2b A01 A02 A04
1K 59-155 215/50R16 K1c K2b K3a K6g K8d A05 A08 A09
e1*2001/116 59-155 215/55R16 K1c K2b K3a K6g K8d A12 A16 A82
*0242*25-..; 59-155 225/50R16 K1c K2b K3a K6g K8d Cbo Flh V16
e1*2007/46*0490*.. S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 K1a K2b K6g A01 A02 A04
1KM 59-118 215/50R16 K1c K2b K3a K6h K8d A05 A08 A09
e1*2001/116*0328*..; 59-118 215/55R16 K1c K2b K3a K6h K8d A12 A16 A82
e1*2007/46*0492*.. 59-118 225/50R16 K1c K2b K3a K6h K8d Car V16 S01
VW Golf Plus 55-125 205/55R16 A02 A04 A05
1KP 55-125 225/50R16 A01 K1c K27 K2b K44 K56 A08 A09 A12
e1*2001/116*0304*.. A16 A58 A82
e1*2007/46*0491*.. B03 Flh V16
S01
VW Jetta 77, 103 195/55R16 R37 A02 A04 A05
16, 16H 77, 103 195/60R16 R37 A08 A09 A12
e1*2007/46*0539*..; 77-147 205/55R16 A01 K1a K1b K2b A16 A58 A82
e1*2007/46*0584*.. 77-147 215/55R16 A01 K1c K2b K3a K6g K8e Sth V16 S03
77-147 225/50R16 A01 K1c K2b K3a K6h K6i K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47724 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040609 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ Z6516
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta 66-147 205/55R16 K1a K1b K2b K56 A01 A02 A04
1KM 66-147 225/50R16 K1c K27 K2b K44 K46 K56 A05 A08 A09
e1*2001/116*0328*.. A12 A16 A58
A82 Sth V16
S01
VW Passat 44-142 205/55R16 A13 T88 T89 A02 A04 A05
3B 44-142 215/50R16 A12 T90 A08 A09 A16
e1*95/54*0043*.., 44-142 225/50R16 A01 A12 K46 R03 A82 B03 Car
e1*98/14*0043*.. Lim V16 S01
VW Passat 74-142 205/55R16 A13 T88 T89 T91 A02 A04 A05
3BG 74-142 215/50R16 A12 T90 A08 A09 A16
e1*98/14*0157*.., 74-142 225/50R16 A12 R03 A82 B03 Car
e1*2001/116*0157*.. Lim V16 S01
VW Passat 75-147 205/55R16 A13 R37 A02 A04 A05
3C 75-147 215/55R16 A33 A08 A09 A16
e1*2001/116* 75-147 225/50R16 A01 A12 K1a K46 K56 A82 B03 DB8
0307*00-23 77-110 195/60R16 A13 R37 T89 T93 Lim V16 S01
VW Passat 77-125 195/60R16 A13 R09 T89 T93 A02 A04 A05
3C, 3c 77-125 205/55R16 A13 R37 T91 T94 A08 A09 A16
e1*2001/116* 77-155 215/55R16 A12 A82 Car Lim
0307*24-.., 77-155 225/50R16 A01 A12 K1a K2b V16 S01
e1*2007/46*0502*..,
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-125 195/60R16 A13 R09 T89 T93 A02 A04 A05
3C, 3c 77-125 205/55R16 A13 R37 T91 T94 A08 A09 A16
e1*2001/116* 77-155 215/55R16 A12 A82 Car KMV
0307*24-.., 77-155 225/50R16 A12 Lim V16 S01
e1*2007/46*0502*..,
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/55R16 A13 R37 126 A02 A04 A05
3C 75-147 215/55R16 A33 126 A08 A09 A16
e1*2001/116* 75-147 225/50R16 A01 A12 K1a K2b 126 A82 B03 Car
0307*00-23 77-110 195/60R16 A13 R37 T89 T93 126 DB8 V16 S01
VW Scirocco 90-155 205/55R16 A13 M+S A02 A04 A05
13 A08 A09 A16
e1*2001/116*0471*.. A58 A82 Cpe
S03
VW Sharan 150 195/60R16C M+S R09 126 A02 A04 A05
7M 66-128 195/60R16C R37 126 A08 A09 A12
e1*93/81,95/54, 66-128 205/55R16C A01 K56 R37 126 A16 A82 B03
98/14,2001/116 66-150 215/55R16 A01 K2b K46 K56 R35 T91 T93 T95 V16 S05
*0023*.. T97 126
66-150 225/50R16 A01 K1a K2c K46 K56 T92 T93 126
66-150 235/50R16 A01 K1c K2c K42 K46 K56 T95 126
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

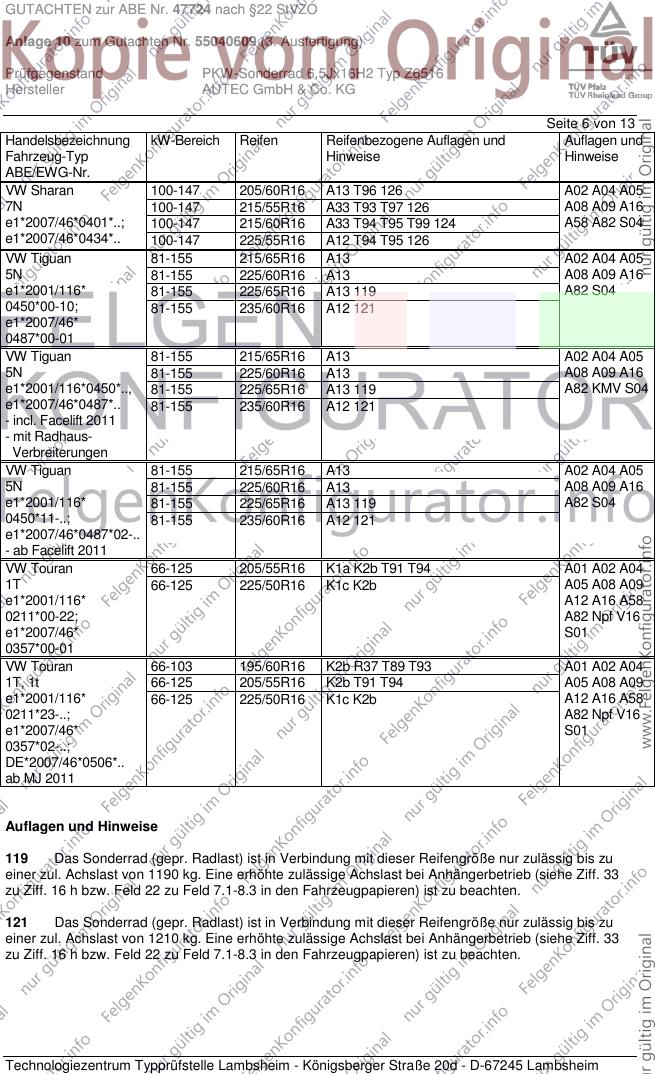

GUTACHTEN zur ABE Nr. 47724 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040609 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ Z6516
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Sharan 100-147 205/60R16 A13 T96 126 A02 A04 A05
7N 100-147 215/55R16 A33 T93 T97 126 A08 A09 A16
e1*2007/46*0401*..; 100-147 215/60R16 A33 T94 T95 T99 124 A58 A82 S04
e1*2007/46*0434*.. 100-147 225/55R16 A12 T94 T95 126
VW Tiguan 81-155 215/65R16 A13 A02 A04 A05
5N 81-155 225/60R16 A13 A08 A09 A16
e1*2001/116* 81-155 225/65R16 A13 119 A82 S04
0450*00-10; 81-155 235/60R16 A12 121
e1*2007/46*
0487*00-01
VW Tiguan 81-155 215/65R16 A13 A02 A04 A05
5N 81-155 225/60R16 A13 A08 A09 A16
e1*2001/116*0450*.., 81-155 225/65R16 A13 119 A82 KMV S04
e1*2007/46*0487*.. 81-155 235/60R16 A12 121
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 215/65R16 A13 A02 A04 A05
5N 81-155 225/60R16 A13 A08 A09 A16
e1*2001/116* 81-155 225/65R16 A13 119 A82 S04
0450*11-..; 81-155 235/60R16 A12 121
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Touran 66-125 205/55R16 K1a K2b T91 T94 A01 A02 A04
1T 66-125 225/50R16 K1c K2b A05 A08 A09
e1*2001/116* A12 A16 A58
0211*00-22; A82 Npf V16
e1*2007/46* S01
0357*00-01
VW Touran 66-103 195/60R16 K2b R37 T89 T93 A01 A02 A04
1T, 1t 66-125 205/55R16 K2b T91 T94 A05 A08 A09
e1*2001/116* 66-125 225/50R16 K1c K2b A12 A16 A58
0211*23-..; A82 Npf V16
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
119 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1190 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
121 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1210 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47724 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040609 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ Z6516
Hersteller AUTEC GmbH & Co. KG

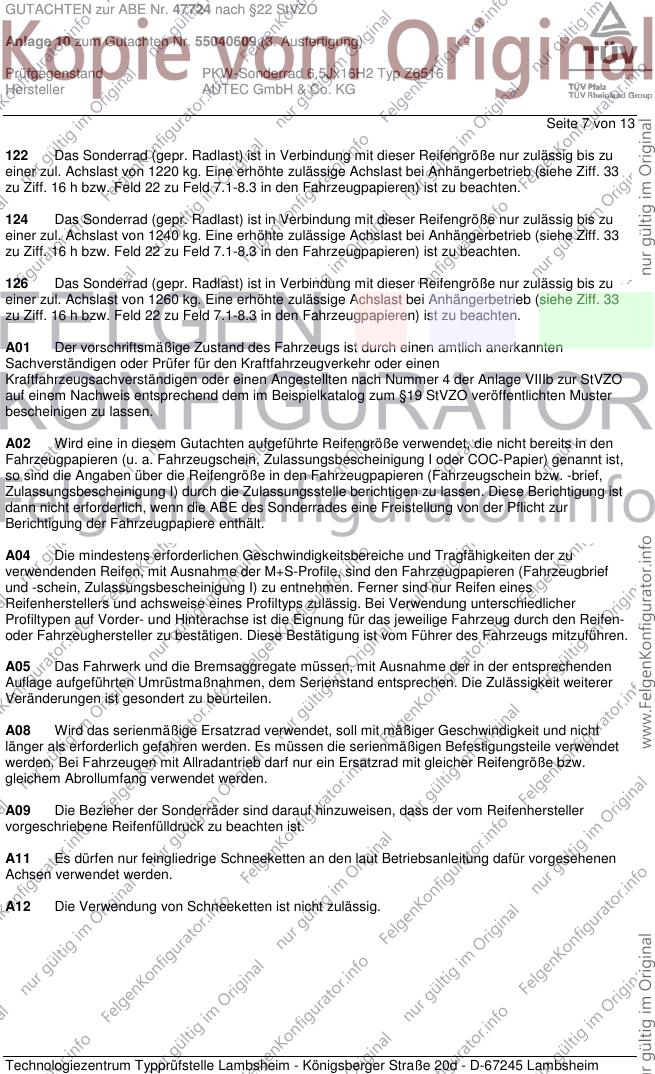

Seite 7 von 13
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
124 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1240 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47724 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040609 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ Z6516
Hersteller AUTEC GmbH & Co. KG

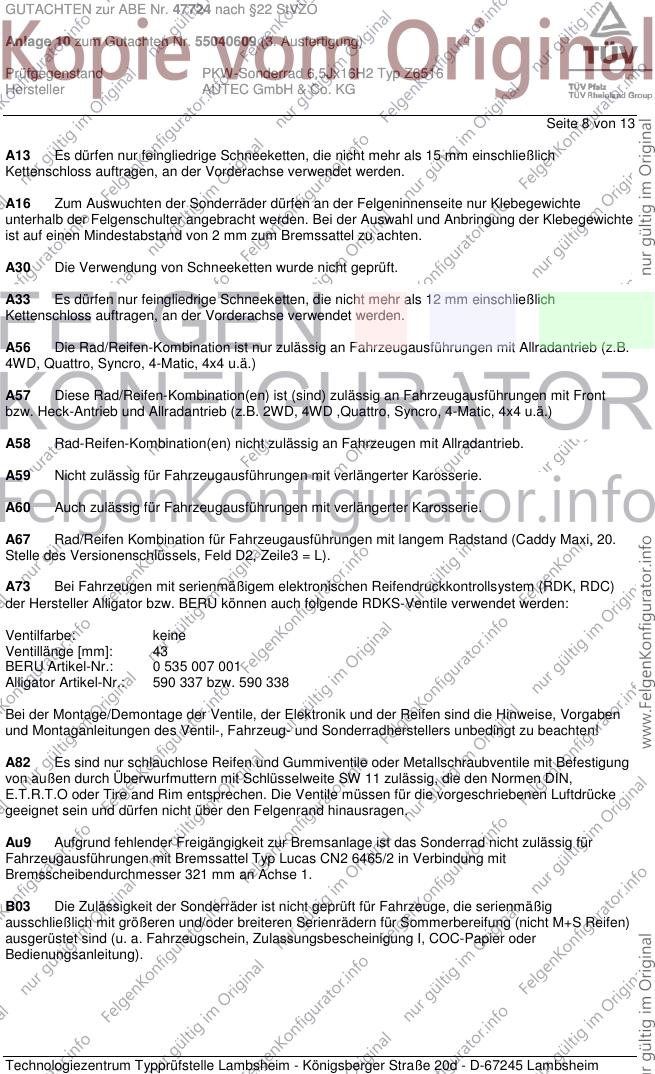

Seite 8 von 13
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47724 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040609 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ Z6516
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 13
B37 Die Sonderräder sind nicht zulässig an Fahrzeugen mit innenumfaßten Scheibenbremsen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47724 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040609 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ Z6516
Hersteller AUTEC GmbH & Co. KG

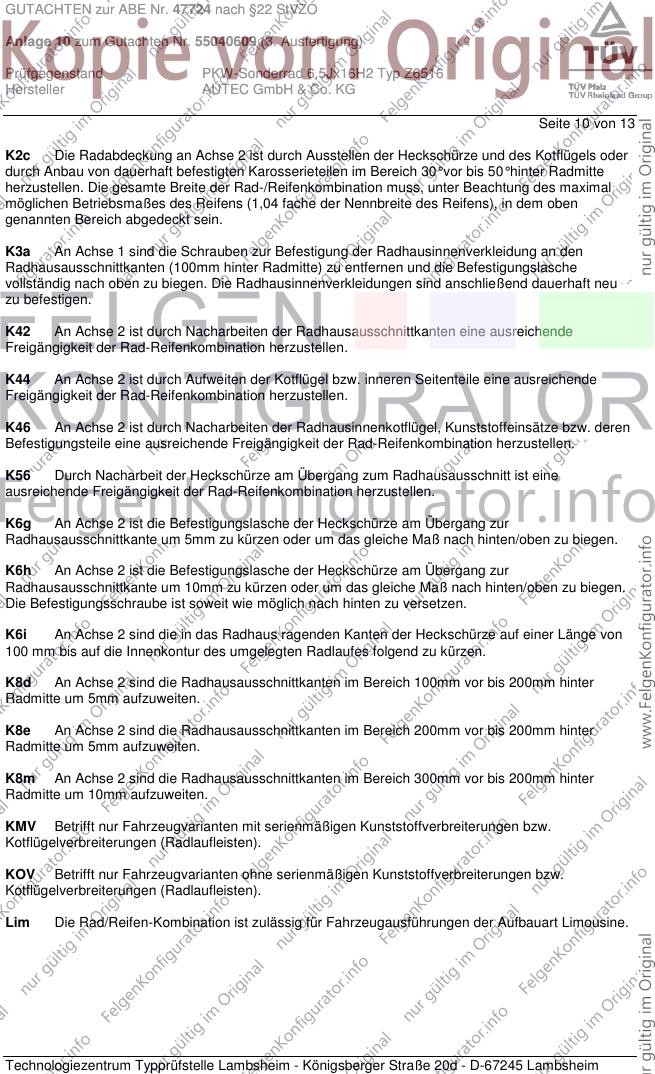

Seite 10 von 13
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47724 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040609 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ Z6516
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 13
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47724 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040609 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ Z6516
Hersteller AUTEC GmbH & Co. KG

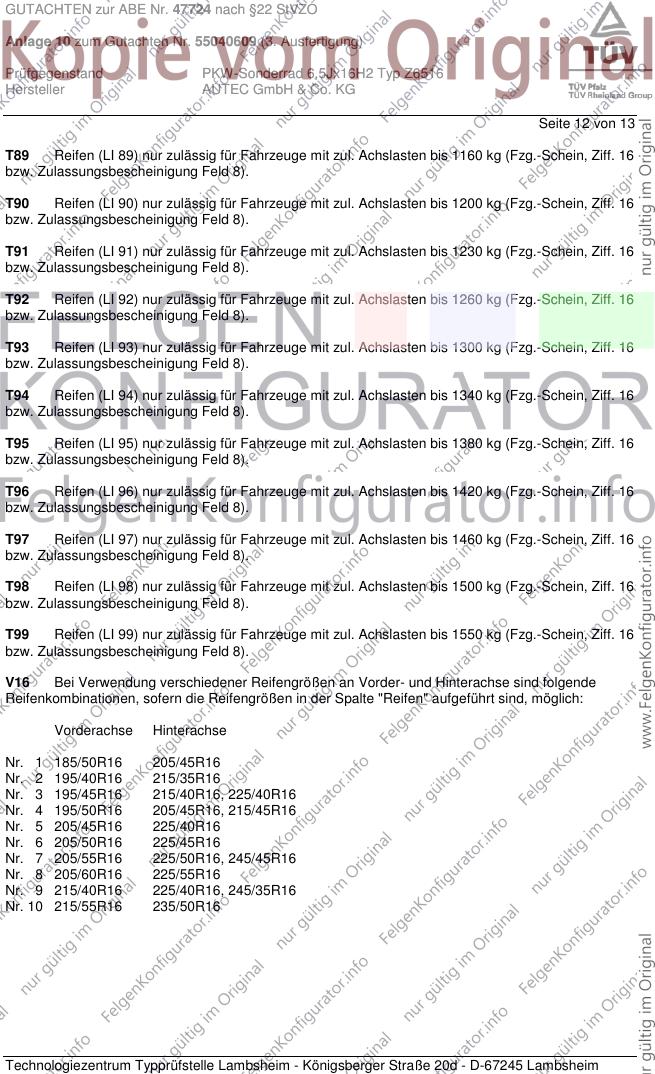

Seite 12 von 13
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47724 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55040609 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ Z6516
Hersteller AUTEC GmbH & Co. KG

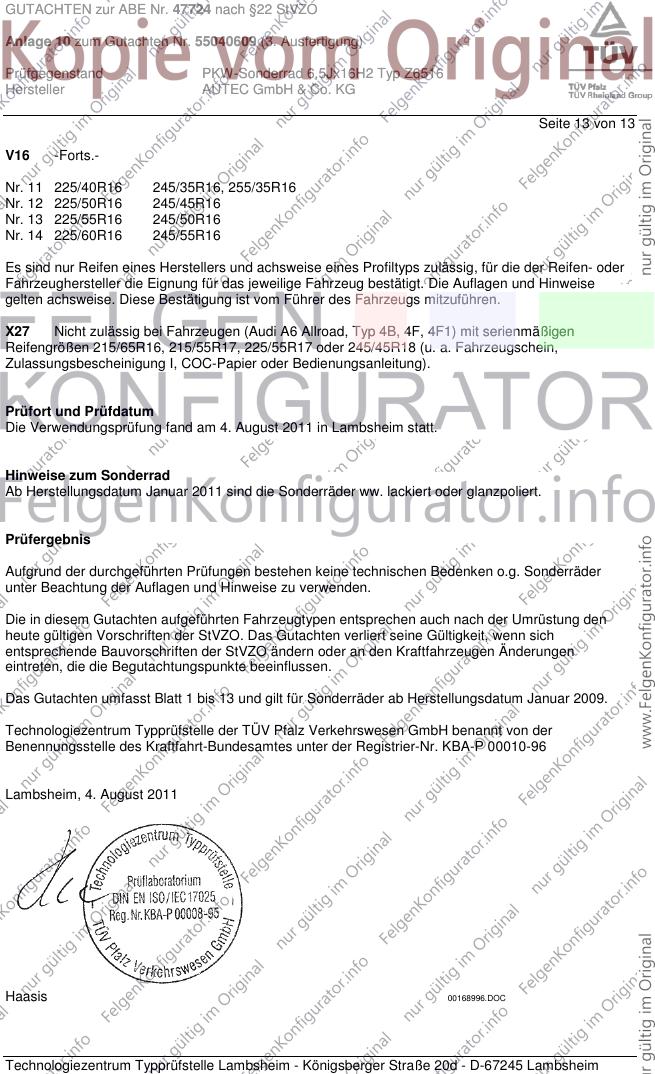

Seite 13 von 13
V16 -Forts.-
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. August 2011 in Lambsheim statt.
Hinweise zum Sonderrad
Ab Herstellungsdatum Januar 2011 sind die Sonderräder ww. lackiert oder glanzpoliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Januar 2009.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 4. August 2011
Haasis 00168996.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
