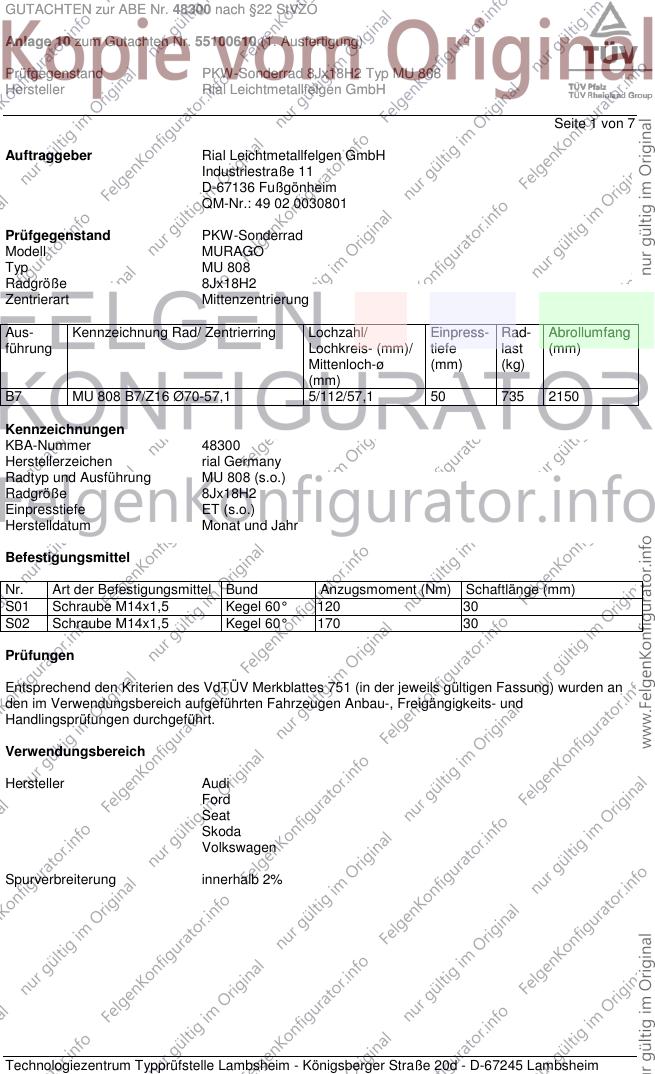

GUTACHTEN zur ABE Nr. 48300 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 7
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell MURAGO
Typ MU 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 MU 808 B7/Z16 Ø70-57,1 5/112/57,1 50 735 2150
Kennzeichnungen
KBA-Nummer 48300
Herstellerzeichen rial Germany
Radtyp und Ausführung MU 808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 170 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

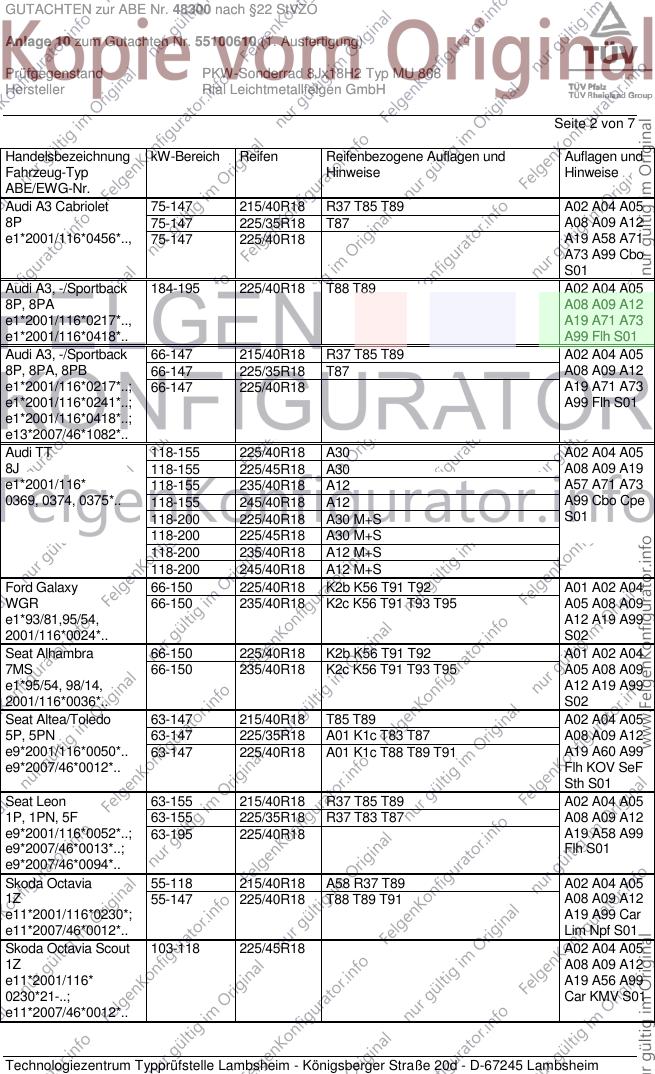

GUTACHTEN zur ABE Nr. 48300 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 215/40R18 R37 T85 T89 A02 A04 A05
8P 75-147 225/35R18 T87 A08 A09 A12
e1*2001/116*0456*.., 75-147 225/40R18 A19 A58 A71
A73 A99 Cbo
S01
Audi A3, -/Sportback 184-195 225/40R18 T88 T89 A02 A04 A05
8P, 8PA A08 A09 A12
e1*2001/116*0217*.., A19 A71 A73
e1*2001/116*0418*.. A99 Flh S01
Audi A3, -/Sportback 66-147 215/40R18 R37 T85 T89 A02 A04 A05
8P, 8PA, 8PB 66-147 225/35R18 T87 A08 A09 A12
e1*2001/116*0217*..; 66-147 225/40R18 A19 A71 A73
e1*2001/116*0241*..; A99 Flh S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi TT 118-155 225/40R18 A30 A02 A04 A05
8J 118-155 225/45R18 A30 A08 A09 A19
e1*2001/116* 118-155 235/40R18 A12 A57 A71 A73
0369, 0374, 0375*.. 118-155 245/40R18 A12 A99 Cbo Cpe
118-200 225/40R18 A30 M+S S01
118-200 225/45R18 A30 M+S
118-200 235/40R18 A12 M+S
118-200 245/40R18 A12 M+S
Ford Galaxy 66-150 225/40R18 K2b K56 T91 T92 A01 A02 A04
WGR 66-150 235/40R18 K2c K56 T91 T93 T95 A05 A08 A09
e1*93/81,95/54, A12 A19 A99
2001/116*0024*.. S02
Seat Alhambra 66-150 225/40R18 K2b K56 T91 T92 A01 A02 A04
7MS 66-150 235/40R18 K2c K56 T91 T93 T95 A05 A08 A09
e1*95/54, 98/14, A12 A19 A99
2001/116*0036*.. S02
Seat Altea/Toledo 63-147 215/40R18 T85 T89 A02 A04 A05
5P, 5PN 63-147 225/35R18 A01 K1c T83 T87 A08 A09 A12
e9*2001/116*0050*.. 63-147 225/40R18 A01 K1c T88 T89 T91 A19 A60 A99
e9*2007/46*0012*.. Flh KOV SeF
Sth S01
Seat Leon 63-155 215/40R18 R37 T85 T89 A02 A04 A05
1P, 1PN, 5F 63-155 225/35R18 R37 T83 T87 A08 A09 A12
e9*2001/116*0052*..; 63-195 225/40R18 A19 A58 A99
e9*2007/46*0013*..; Flh S01
e9*2007/46*0094*..
Skoda Octavia 55-118 215/40R18 A58 R37 T89 A02 A04 A05
1Z 55-147 225/40R18 T88 T89 T91 A08 A09 A12
e11*2001/116*0230*; A19 A99 Car
e11*2007/46*0012*.. Lim Npf S01
Skoda Octavia Scout 103-118 225/45R18 A02 A04 A05
1Z A08 A09 A12
e11*2001/116* A19 A56 A99
0230*21-..; Car KMV S01
e11*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

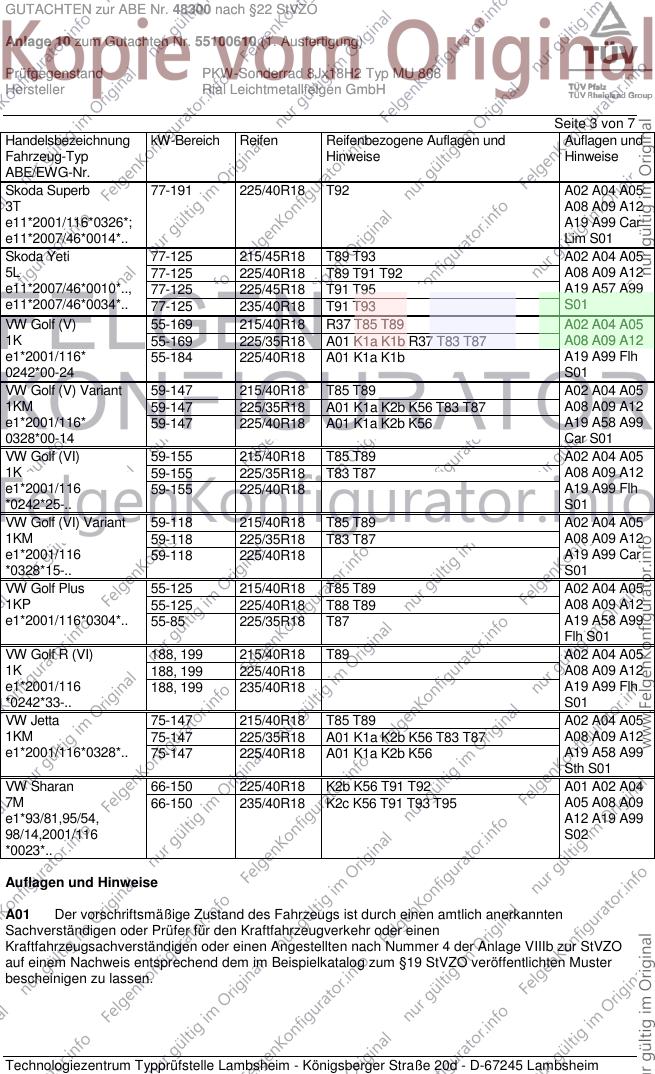

GUTACHTEN zur ABE Nr. 48300 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb 77-191 225/40R18 T92 A02 A04 A05
3T A08 A09 A12
e11*2001/116*0326*; A19 A99 Car
e11*2007/46*0014*.. Lim S01
Skoda Yeti 77-125 215/45R18 T89 T93 A02 A04 A05
5L 77-125 225/40R18 T89 T91 T92 A08 A09 A12
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95 A19 A57 A99
e11*2007/46*0034*.. 77-125 235/40R18 T91 T93 S01
VW Golf (V) 55-169 215/40R18 R37 T85 T89 A02 A04 A05
1K 55-169 225/35R18 A01 K1a K1b R37 T83 T87 A08 A09 A12
e1*2001/116* 55-184 225/40R18 A01 K1a K1b A19 A99 Flh
0242*00-24 S01
VW Golf (V) Variant 59-147 215/40R18 T85 T89 A02 A04 A05
1KM 59-147 225/35R18 A01 K1a K2b K56 T83 T87 A08 A09 A12
e1*2001/116* 59-147 225/40R18 A01 K1a K2b K56 A19 A58 A99
0328*00-14 Car S01
VW Golf (VI) 59-155 215/40R18 T85 T89 A02 A04 A05
1K 59-155 225/35R18 T83 T87 A08 A09 A12
e1*2001/116 59-155 225/40R18 A19 A99 Flh
*0242*25-.. S01
VW Golf (VI) Variant 59-118 215/40R18 T85 T89 A02 A04 A05
1KM 59-118 225/35R18 T83 T87 A08 A09 A12
e1*2001/116 59-118 225/40R18 A19 A99 Car
*0328*15-.. S01
VW Golf Plus 55-125 215/40R18 T85 T89 A02 A04 A05
1KP 55-125 225/40R18 T88 T89 A08 A09 A12
e1*2001/116*0304*.. 55-85 225/35R18 T87 A19 A58 A99
Flh S01
VW Golf R (VI) 188, 199 215/40R18 T89 A02 A04 A05
1K 188, 199 225/40R18 A08 A09 A12
e1*2001/116 188, 199 235/40R18 A19 A99 Flh
*0242*33-.. S01
VW Jetta 75-147 215/40R18 T85 T89 A02 A04 A05
1KM 75-147 225/35R18 A01 K1a K2b K56 T83 T87 A08 A09 A12
e1*2001/116*0328*.. 75-147 225/40R18 A01 K1a K2b K56 A19 A58 A99
Sth S01
VW Sharan 66-150 225/40R18 K2b K56 T91 T92 A01 A02 A04
7M 66-150 235/40R18 K2c K56 T91 T93 T95 A05 A08 A09
e1*93/81,95/54, A12 A19 A99
98/14,2001/116 S02
*0023*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

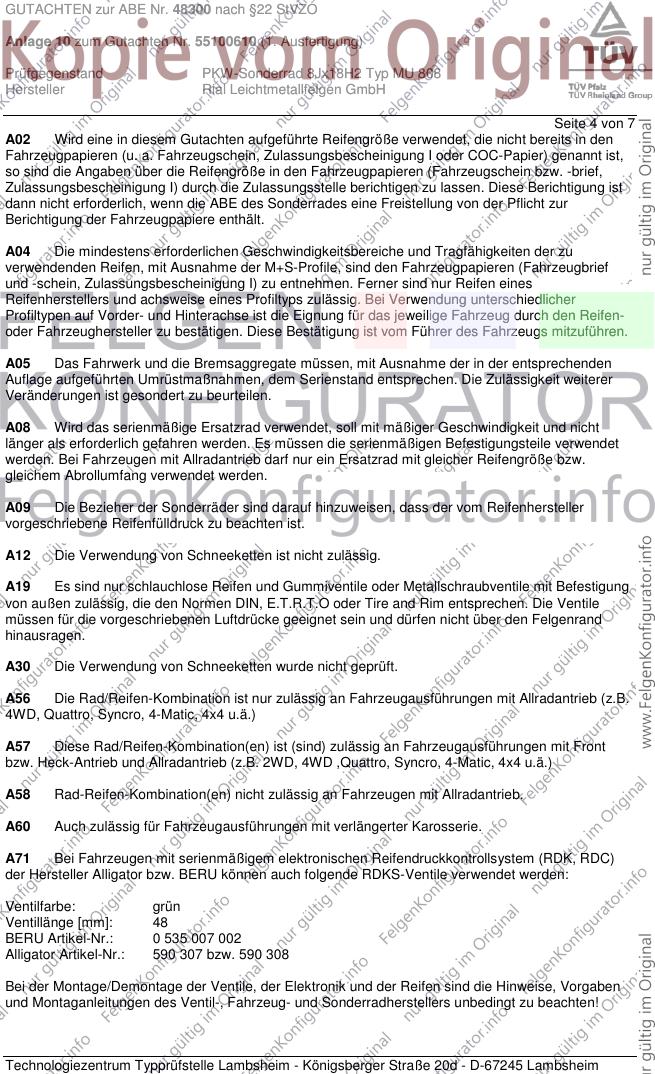

GUTACHTEN zur ABE Nr. 48300 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 7
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

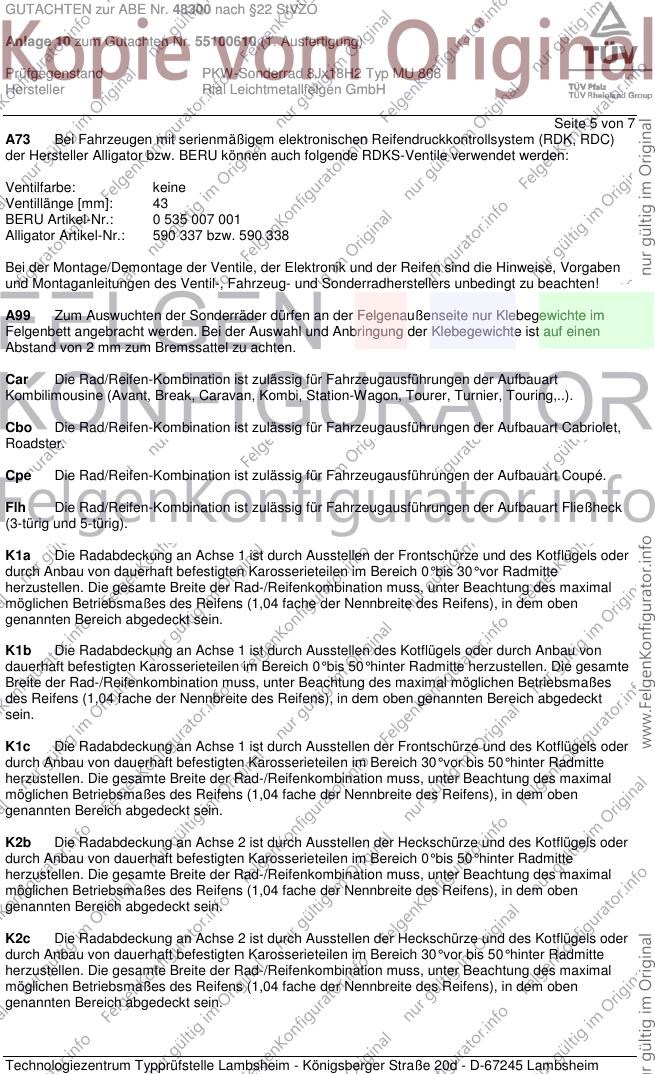

GUTACHTEN zur ABE Nr. 48300 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 7
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.

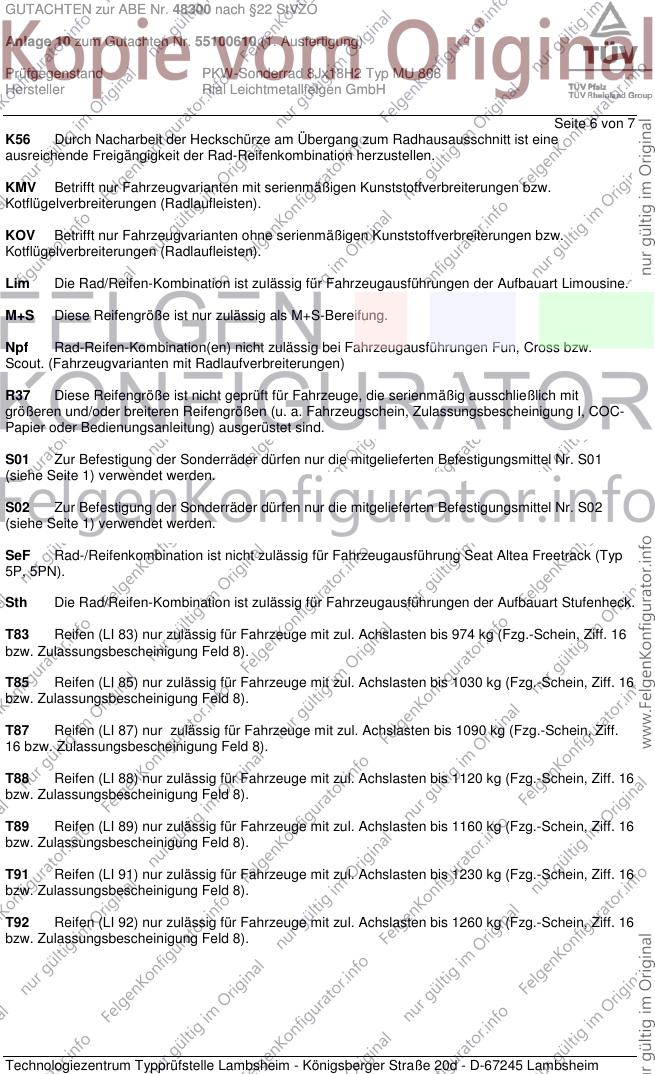

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48300 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 7
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack (Typ
5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

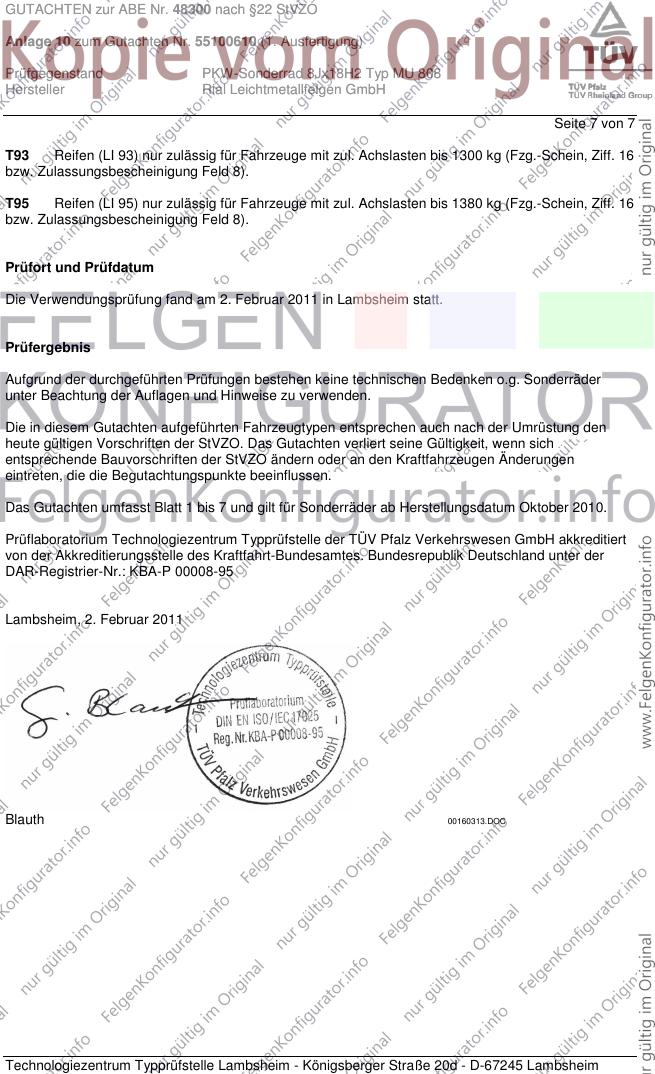

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48300 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55100610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MU 808
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 7
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. Februar 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Oktober 2010.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 2. Februar 2011
Blauth 00160313.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
