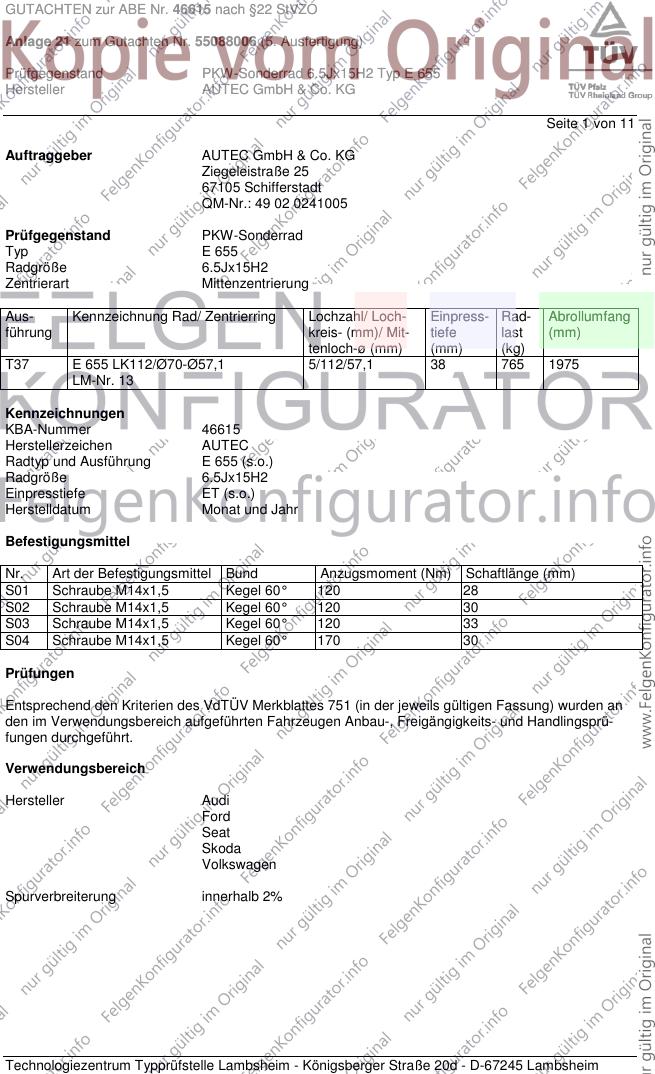

GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ E 655
Radgröße 6.5Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
T37 E 655 LK112/Ø70-Ø57,1 5/112/57,1 38 765 1975
LM-Nr. 13
Kennzeichnungen
KBA-Nummer 46615
Herstellerzeichen AUTEC
Radtyp und Ausführung E 655 (s.o.)
Radgröße 6.5Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 120 33
S04 Schraube M14x1,5 Kegel 60° 170 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

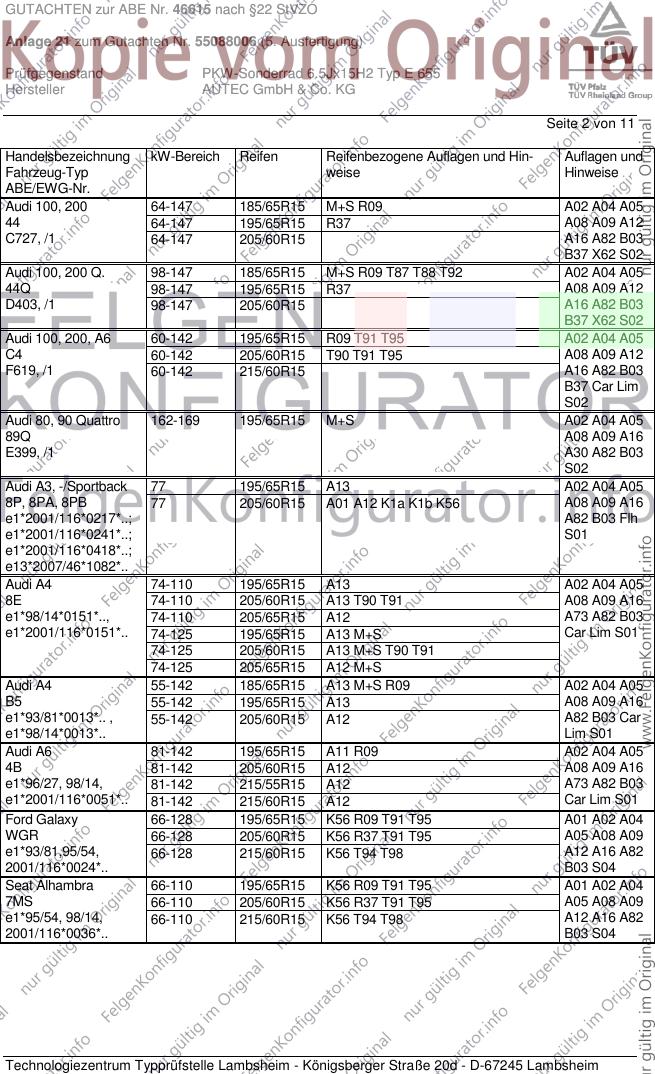

GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi 100, 200 64-147 185/65R15 M+S R09 A02 A04 A05
44 64-147 195/65R15 R37 A08 A09 A12
C727, /1 64-147 205/60R15 A16 A82 B03
B37 X62 S02
Audi 100, 200 Q. 98-147 185/65R15 M+S R09 T87 T88 T92 A02 A04 A05
44Q 98-147 195/65R15 R37 A08 A09 A12
D403, /1 98-147 205/60R15 A16 A82 B03
B37 X62 S02
Audi 100, 200, A6 60-142 195/65R15 R09 T91 T95 A02 A04 A05
C4 60-142 205/60R15 T90 T91 T95 A08 A09 A12
F619, /1 60-142 215/60R15 A16 A82 B03
B37 Car Lim
S02
Audi 80, 90 Quattro 162-169 195/65R15 M+S A02 A04 A05
89Q A08 A09 A16
E399, /1 A30 A82 B03
S02
Audi A3, -/Sportback 77 195/65R15 A13 A02 A04 A05
8P, 8PA, 8PB 77 205/60R15 A01 A12 K1a K1b K56 A08 A09 A16
e1*2001/116*0217*..; A82 B03 Flh
e1*2001/116*0241*..; S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-110 195/65R15 A13 A02 A04 A05
8E 74-110 205/60R15 A13 T90 T91 A08 A09 A16
e1*98/14*0151*.., 74-110 205/65R15 A12 A73 A82 B03
e1*2001/116*0151*.. 74-125 195/65R15 A13 M+S Car Lim S01
74-125 205/60R15 A13 M+S T90 T91
74-125 205/65R15 A12 M+S
Audi A4 55-142 185/65R15 A13 M+S R09 A02 A04 A05
B5 55-142 195/65R15 A13 A08 A09 A16
e1*93/81*0013*.. , 55-142 205/60R15 A12 A82 B03 Car
e1*98/14*0013*.. Lim S01
Audi A6 81-142 195/65R15 A11 R09 A02 A04 A05
4B 81-142 205/60R15 A12 A08 A09 A16
e1*96/27, 98/14, 81-142 215/55R15 A12 A73 A82 B03
e1*2001/116*0051*.. 81-142 215/60R15 A12 Car Lim S01
Ford Galaxy 66-128 195/65R15 K56 R09 T91 T95 A01 A02 A04
WGR 66-128 205/60R15 K56 R37 T91 T95 A05 A08 A09
e1*93/81,95/54, 66-128 215/60R15 K56 T94 T98 A12 A16 A82
2001/116*0024*.. B03 S04
Seat Alhambra 66-110 195/65R15 K56 R09 T91 T95 A01 A02 A04
7MS 66-110 205/60R15 K56 R37 T91 T95 A05 A08 A09
e1*95/54, 98/14, 66-110 215/60R15 K56 T94 T98 A12 A16 A82
2001/116*0036*.. B03 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

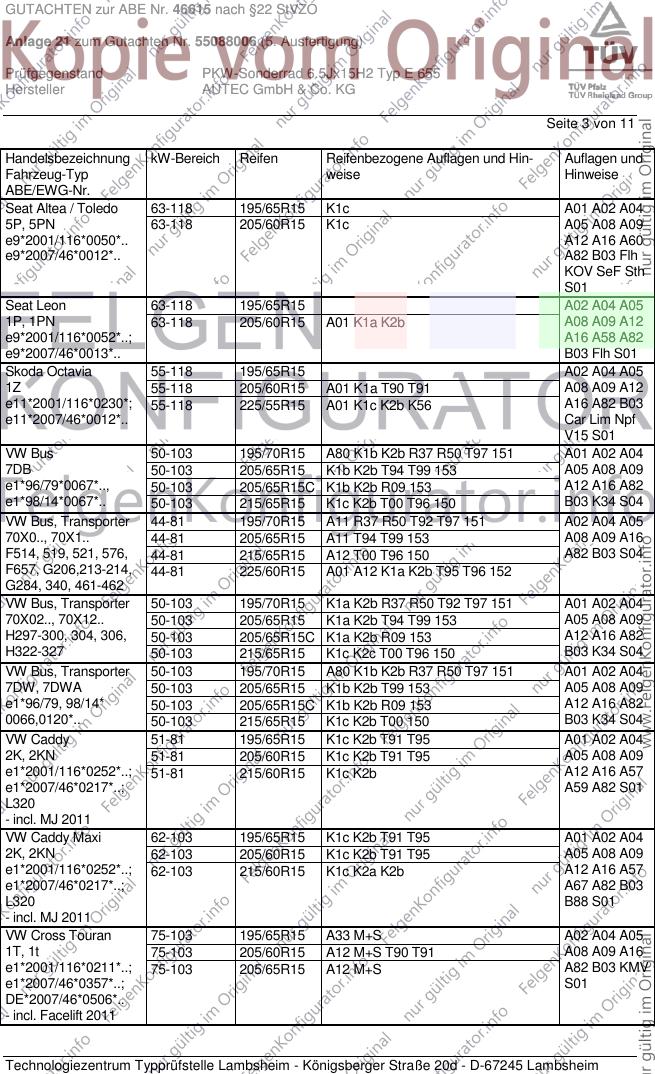

GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Altea / Toledo 63-118 195/65R15 K1c A01 A02 A04
5P, 5PN 63-118 205/60R15 K1c A05 A08 A09
e9*2001/116*0050*.. A12 A16 A60
e9*2007/46*0012*.. A82 B03 Flh
KOV SeF Sth
S01
Seat Leon 63-118 195/65R15 A02 A04 A05
1P, 1PN 63-118 205/60R15 A01 K1a K2b A08 A09 A12
e9*2001/116*0052*..; A16 A58 A82
e9*2007/46*0013*.. B03 Flh S01
Skoda Octavia 55-118 195/65R15 A02 A04 A05
1Z 55-118 205/60R15 A01 K1a T90 T91 A08 A09 A12
e11*2001/116*0230*; 55-118 225/55R15 A01 K1c K2b K56 A16 A82 B03
e11*2007/46*0012*.. Car Lim Npf
V15 S01
VW Bus 50-103 195/70R15 A80 K1b K2b R37 R50 T97 151 A01 A02 A04
7DB 50-103 205/65R15 K1b K2b T94 T99 153 A05 A08 A09
e1*96/79*0067*.., 50-103 205/65R15C K1b K2b R09 153 A12 A16 A82
e1*98/14*0067*.. 50-103 215/65R15 K1c K2b T00 T96 150 B03 K34 S04
VW Bus, Transporter 44-81 195/70R15 A11 R37 R50 T92 T97 151 A02 A04 A05
70X0.., 70X1.. 44-81 205/65R15 A11 T94 T99 153 A08 A09 A16
F514, 519, 521, 576, 44-81 215/65R15 A12 T00 T96 150 A82 B03 S04
F657, G206,213-214, 44-81 225/60R15 A01 A12 K1a K2b T95 T96 152
G284, 340, 461-462
VW Bus, Transporter 50-103 195/70R15 K1a K2b R37 R50 T92 T97 151 A01 A02 A04
70X02.., 70X12.. 50-103 205/65R15 K1a K2b T94 T99 153 A05 A08 A09
H297-300, 304, 306, 50-103 205/65R15C K1a K2b R09 153 A12 A16 A82
H322-327 50-103 215/65R15 K1c K2c T00 T96 150 B03 K34 S04
VW Bus, Transporter 50-103 195/70R15 A80 K1b K2b R37 R50 T97 151 A01 A02 A04
7DW, 7DWA 50-103 205/65R15 K1b K2b T99 153 A05 A08 A09
e1*96/79, 98/14* 50-103 205/65R15C K1b K2b R09 153 A12 A16 A82
0066,0120*.. 50-103 215/65R15 K1c K2b T00 150 B03 K34 S04
VW Caddy 51-81 195/65R15 K1c K2b T91 T95 A01 A02 A04
2K, 2KN 51-81 205/60R15 K1c K2b T91 T95 A05 A08 A09
e1*2001/116*0252*..; 51-81 215/60R15 K1c K2b A12 A16 A57
e1*2007/46*0217*..; A59 A82 S01
L320
- incl. MJ 2011
VW Caddy Maxi 62-103 195/65R15 K1c K2b T91 T95 A01 A02 A04
2K, 2KN 62-103 205/60R15 K1c K2b T91 T95 A05 A08 A09
e1*2001/116*0252*..; 62-103 215/60R15 K1c K2a K2b A12 A16 A57
e1*2007/46*0217*..; A67 A82 B03
L320 B88 S01
- incl. MJ 2011
VW Cross Touran 75-103 195/65R15 A33 M+S A02 A04 A05
1T, 1t 75-103 205/60R15 A12 M+S T90 T91 A08 A09 A16
e1*2001/116*0211*..; 75-103 205/65R15 A12 M+S A82 B03 KMV
e1*2007/46*0357*..; S01
DE*2007/46*0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

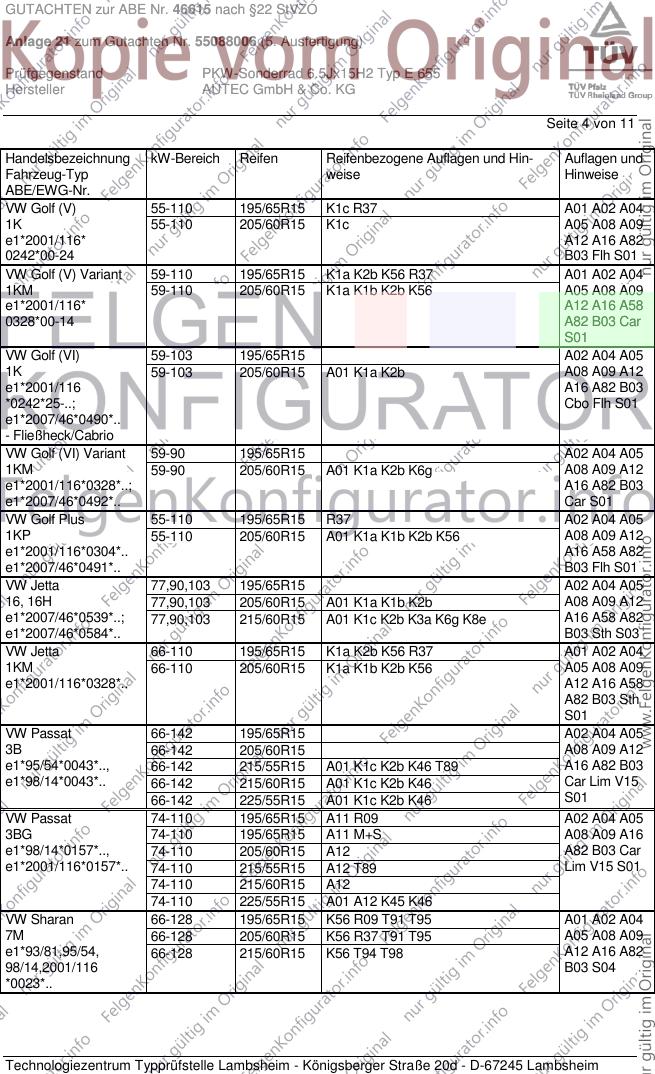

GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-110 195/65R15 K1c R37 A01 A02 A04
1K 55-110 205/60R15 K1c A05 A08 A09
e1*2001/116* A12 A16 A82
0242*00-24 B03 Flh S01
VW Golf (V) Variant 59-110 195/65R15 K1a K2b K56 R37 A01 A02 A04
1KM 59-110 205/60R15 K1a K1b K2b K56 A05 A08 A09
e1*2001/116* A12 A16 A58
0328*00-14 A82 B03 Car
S01
VW Golf (VI) 59-103 195/65R15 A02 A04 A05
1K 59-103 205/60R15 A01 K1a K2b A08 A09 A12
e1*2001/116 A16 A82 B03
*0242*25-..; Cbo Flh S01
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-90 195/65R15 A02 A04 A05
1KM 59-90 205/60R15 A01 K1a K2b K6g A08 A09 A12
e1*2001/116*0328*..; A16 A82 B03
e1*2007/46*0492*.. Car S01
VW Golf Plus 55-110 195/65R15 R37 A02 A04 A05
1KP 55-110 205/60R15 A01 K1a K1b K2b K56 A08 A09 A12
e1*2001/116*0304*.. A16 A58 A82
e1*2007/46*0491*.. B03 Flh S01
VW Jetta 77,90,103 195/65R15 A02 A04 A05
16, 16H 77,90,103 205/60R15 A01 K1a K1b K2b A08 A09 A12
e1*2007/46*0539*..; 77,90,103 215/60R15 A01 K1c K2b K3a K6g K8e A16 A58 A82
e1*2007/46*0584*.. B03 Sth S03
VW Jetta 66-110 195/65R15 K1a K2b K56 R37 A01 A02 A04
1KM 66-110 205/60R15 K1a K1b K2b K56 A05 A08 A09
e1*2001/116*0328*.. A12 A16 A58
A82 B03 Sth
S01
VW Passat 66-142 195/65R15 A02 A04 A05
3B 66-142 205/60R15 A08 A09 A12
e1*95/54*0043*.., 66-142 215/55R15 A01 K1c K2b K46 T89 A16 A82 B03
e1*98/14*0043*.. 66-142 215/60R15 A01 K1c K2b K46 Car Lim V15
66-142 225/55R15 A01 K1c K2b K46 S01
VW Passat 74-110 195/65R15 A11 R09 A02 A04 A05
3BG 74-110 195/65R15 A11 M+S A08 A09 A16
e1*98/14*0157*.., 74-110 205/60R15 A12 A82 B03 Car
e1*2001/116*0157*.. 74-110 215/55R15 A12 T89 Lim V15 S01
74-110 215/60R15 A12
74-110 225/55R15 A01 A12 K45 K46
VW Sharan 66-128 195/65R15 K56 R09 T91 T95 A01 A02 A04
7M 66-128 205/60R15 K56 R37 T91 T95 A05 A08 A09
e1*93/81,95/54, 66-128 215/60R15 K56 T94 T98 A12 A16 A82
98/14,2001/116 B03 S04
*0023*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

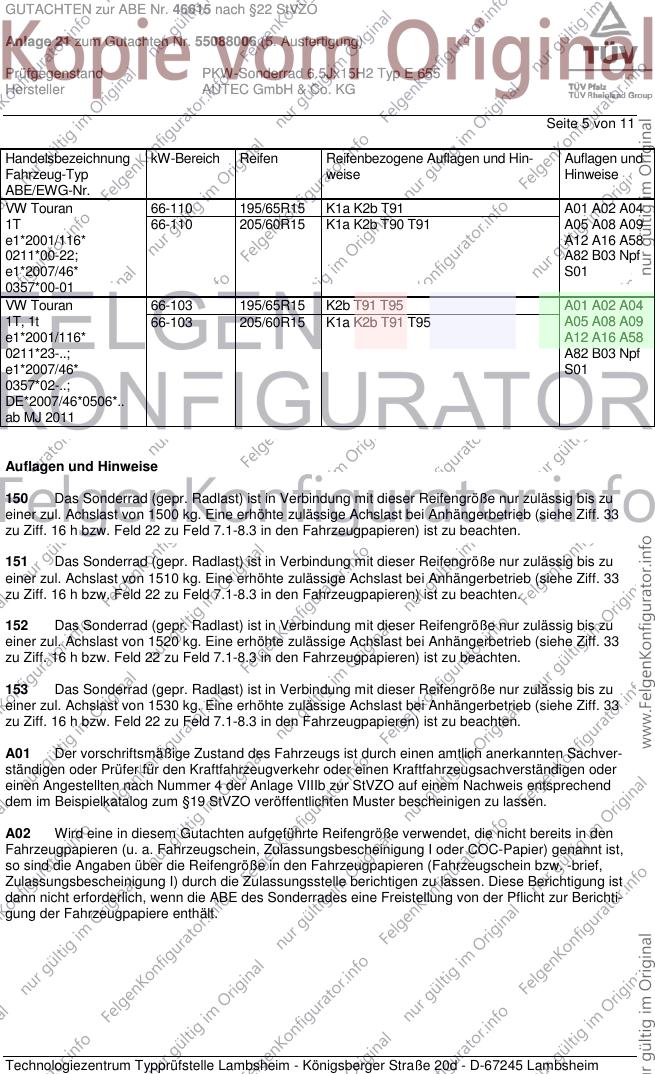

GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Touran 66-110 195/65R15 K1a K2b T91 A01 A02 A04
1T 66-110 205/60R15 K1a K2b T90 T91 A05 A08 A09
e1*2001/116* A12 A16 A58
0211*00-22; A82 B03 Npf
e1*2007/46* S01
0357*00-01
VW Touran 66-103 195/65R15 K2b T91 T95 A01 A02 A04
1T, 1t 66-103 205/60R15 K1a K2b T91 T95 A05 A08 A09
e1*2001/116* A12 A16 A58
0211*23-..; A82 B03 Npf
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
151 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1510 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1530 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 11
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

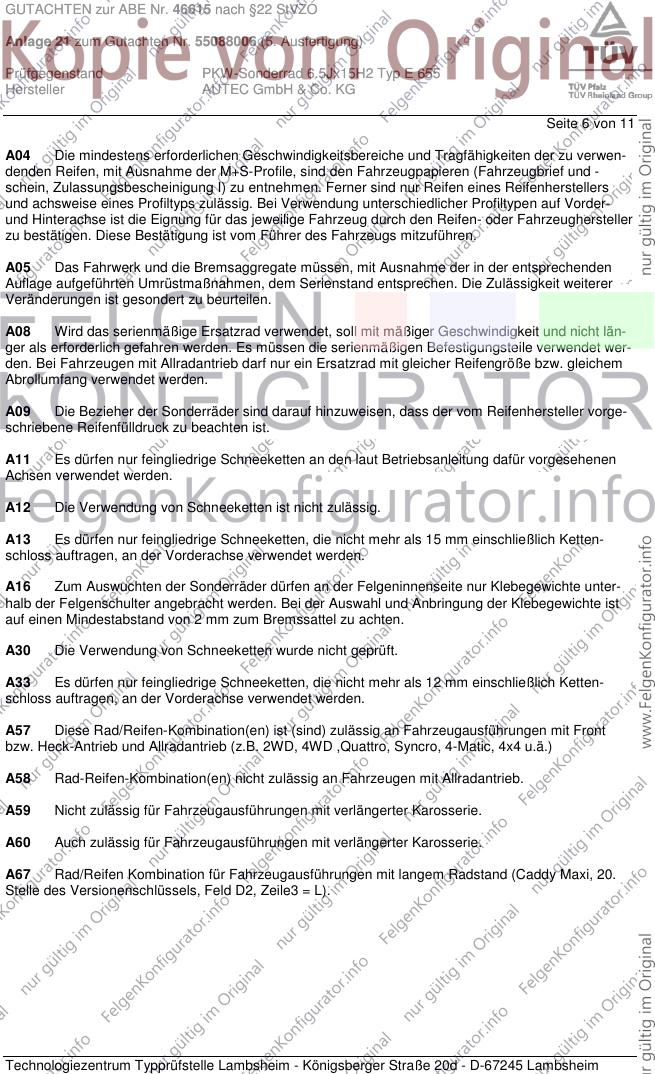

A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 11

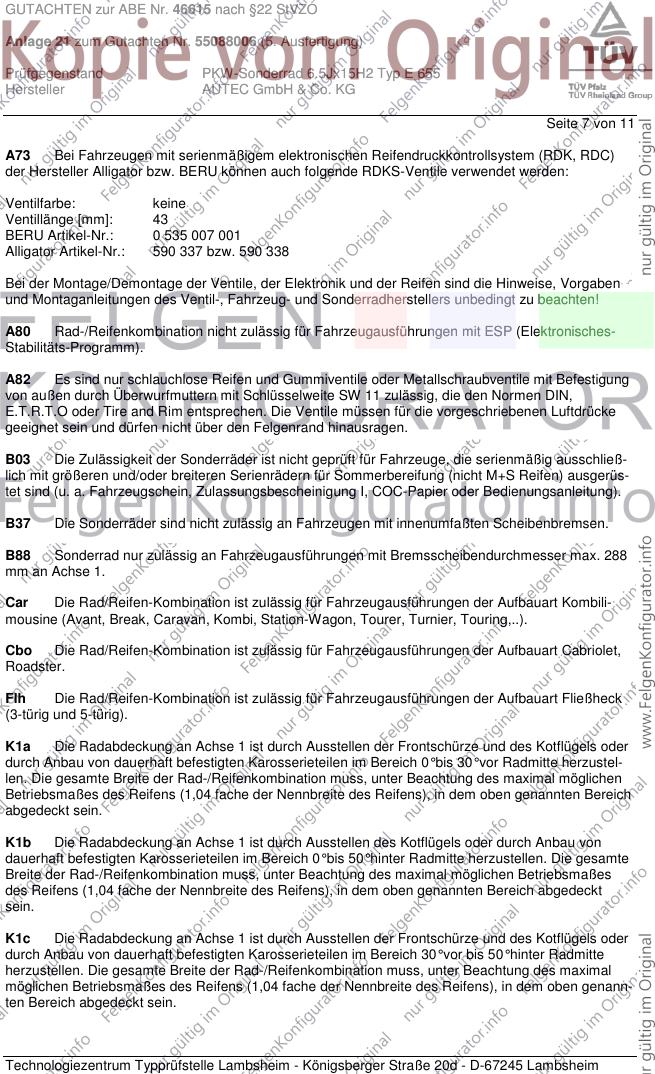

A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A80 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit ESP (Elektronisches-
Stabilitäts-Programm).
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B37 Die Sonderräder sind nicht zulässig an Fahrzeugen mit innenumfaßten Scheibenbremsen.
B88 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288
mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 11

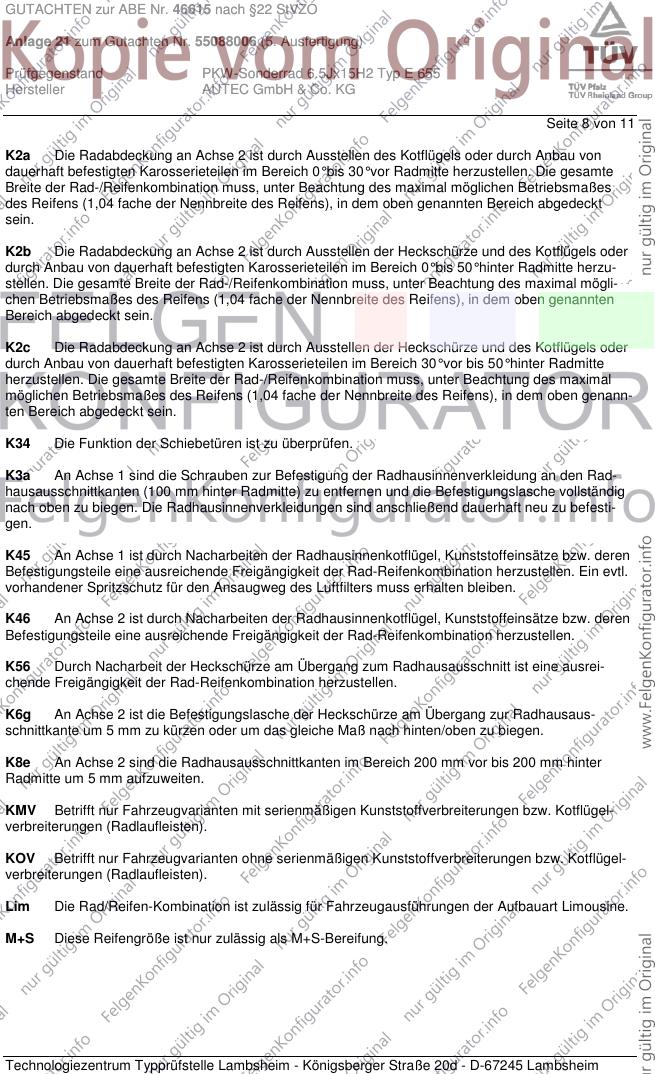

K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 11

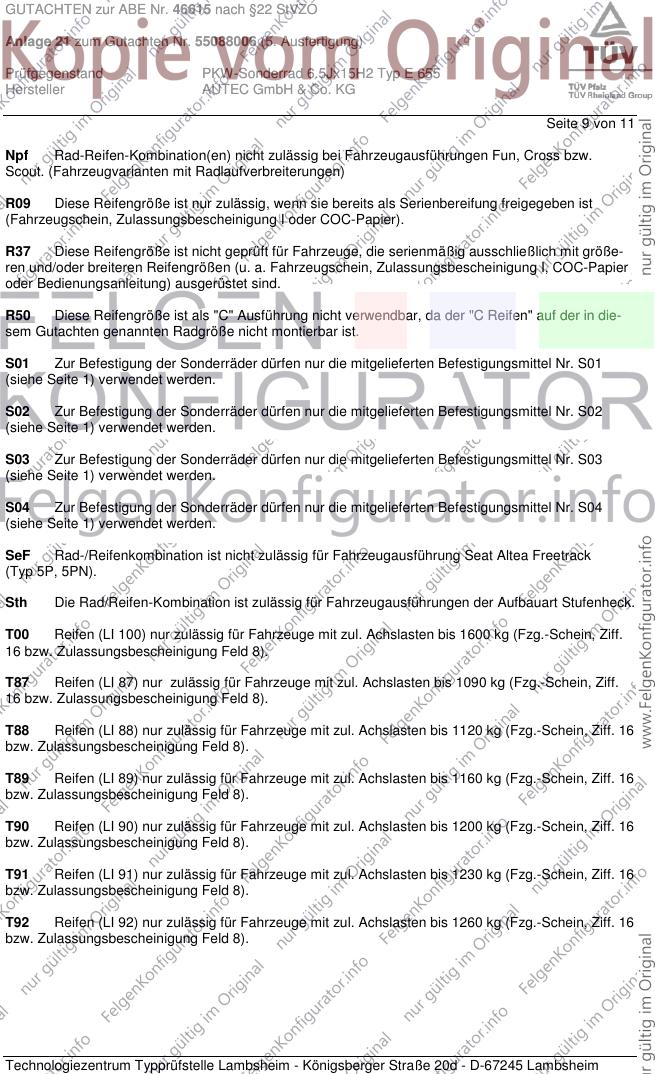

Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in die-
sem Gutachten genannten Radgröße nicht montierbar ist.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 11
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

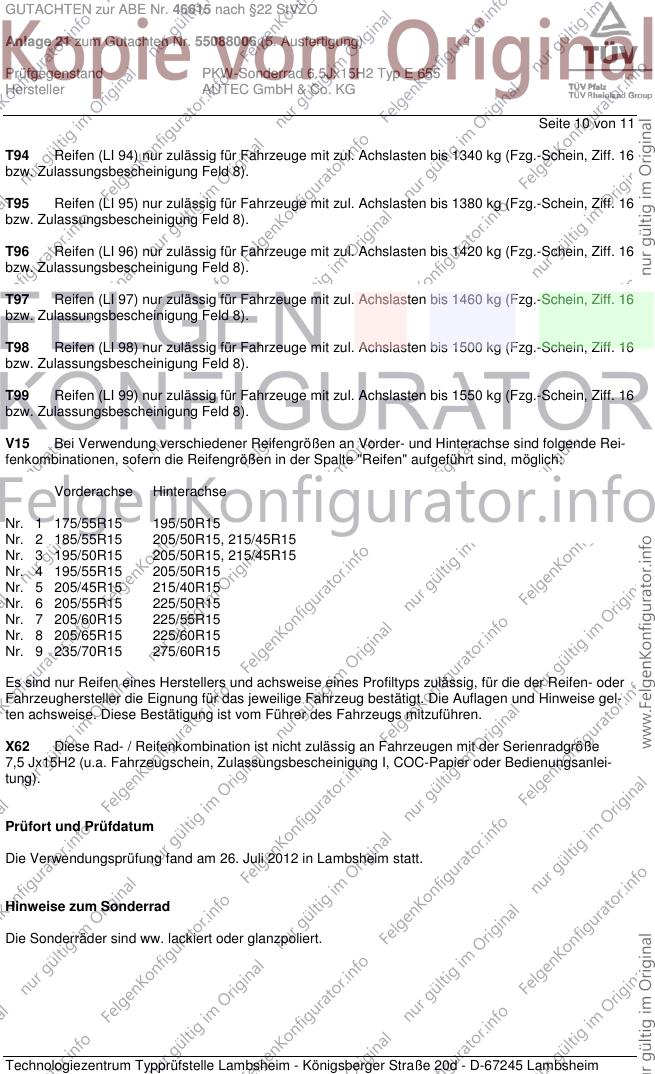

V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X62 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit der Serienradgröße
7,5 Jx15H2 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Juli 2012 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder sind ww. lackiert oder glanzpoliert.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 11

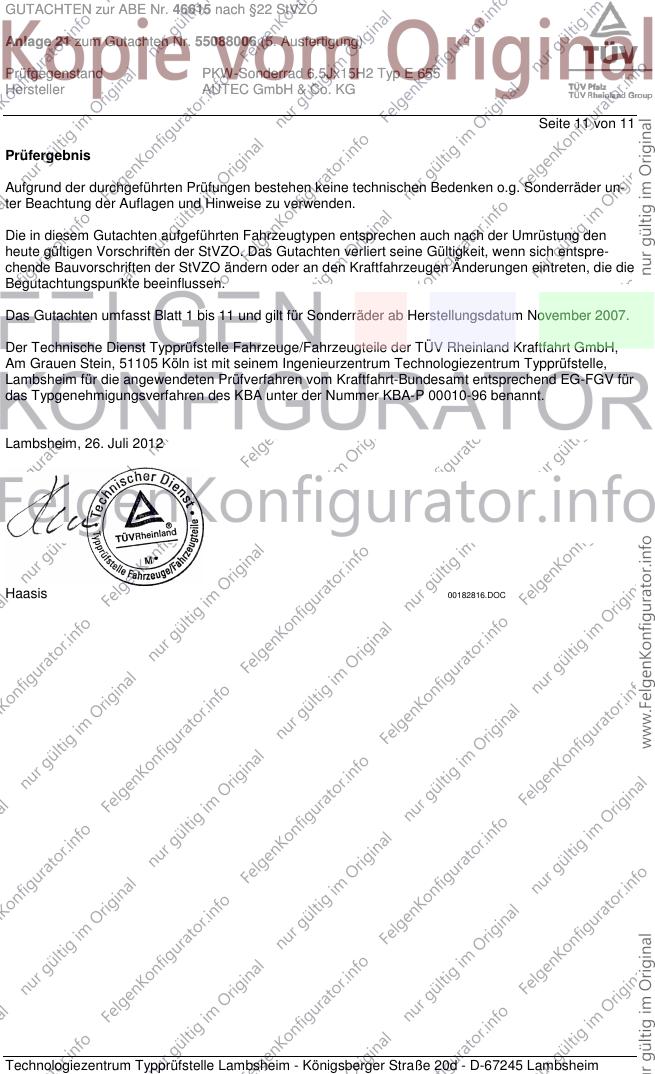

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Juli 2012
Haasis 00182816.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
