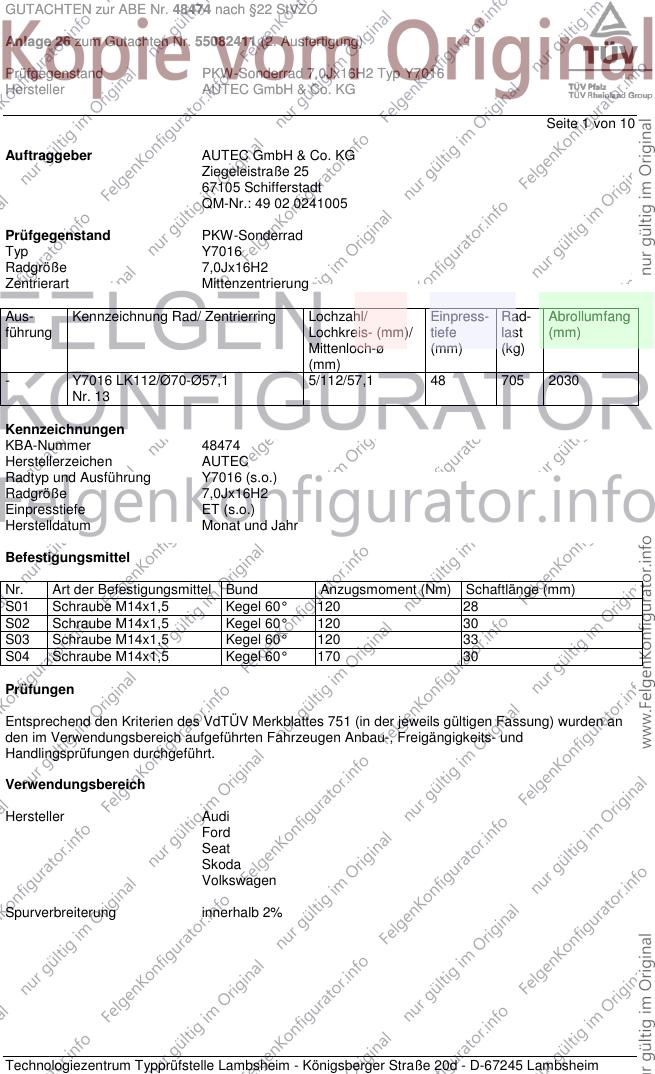

GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 10
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Y7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- Y7016 LK112/Ø70-Ø57,1 5/112/57,1 48 705 2030
Nr. 13
Kennzeichnungen
KBA-Nummer 48474
Herstellerzeichen AUTEC
Radtyp und Ausführung Y7016 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 120 33
S04 Schraube M14x1,5 Kegel 60° 170 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 205/55R16 A90 A02 A04 A05
8V 77-132 215/55R16 A12 A08 A09 A16
e1*2007/46*0607*.. 77-132 225/50R16 A12 A58 A82 F24
V16 Y84 S03
Audi A3 Cabriolet 75-147 205/55R16 A33 A02 A04 A05
8P 75-147 225/50R16 A01 A12 K1a K1b K56 A08 A09 A16
e1*2001/116*0456*.. A58 A73 A82
B03 Cbo V16
S01
Audi A3, -/Sportback 66-147 205/55R16 A33 A02 A04 A05
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1a K1b K56 A08 A09 A16
e1*2001/116*0217*..; 77 195/60R16 A13 R37 A73 A82 B03
e1*2001/116*0241*..; Flh V16 S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A6 -/Avant 89-140 205/60R16 A11 R09 T91 T92 A02 A04 A05
4F, 4F1 89-140 225/55R16 A12 A08 A09 A16
e1*2001/116*0254*.., 89-188 225/55R16 A12 M+S A73 A82 B03
e1*2001/116*0276*..; Car DB8 Lim
e13*2007/46*1080*.. NBF V16 X27
S01
Audi TT 118-155 225/55R16 A33 M+S A02 A04 A05
8J A08 A09 A16
e1*2001/116* A57 A73 A82
0369, 0374, 0375*.. B03 Cbo Cpe
S02
Ford Galaxy 66-128 205/55R16 A13 R37 R50 T91 T94 A02 A04 A05
WGR 66-150 205/55R16 A13 M+S R50 T91 T94 A08 A09 A16
e1*93/81,95/54, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95 A82 V16 S04
2001/116*0024*.. 66-150 225/50R16 A01 A12 K1a K2b K46 K56 T92
66-150 235/50R16 A01 A12 K1c K2c K42 K46 K56
Seat Alhambra 66-128 205/55R16 A13 R37 R50 T91 T94 A02 A04 A05
7MS 66-150 205/55R16 A13 M+S R50 T91 T94 A08 A09 A16
e1*95/54, 98/14, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95 A82 V16 S04
2001/116*0036*.. 66-150 225/50R16 A01 A12 K1a K2b K46 K56 T92
66-150 235/50R16 A01 A12 K1c K2c K42 K46 K56 T95
Seat Altea / Toledo 63-155 205/55R16 A33 A02 A04 A05
5P, 5PN 63-155 225/50R16 A01 A12 K1c R02 A08 A09 A16
e9*2001/116*0050*.. 63-155 225/50R16 A12 R03 A60 A82 Flh
e9*2007/46*0012*.. KOV SeF Sth
V16 S01
Seat Leon 63-155 205/55R16 A33 A02 A04 A05
1P, 1PN 63-155 205/55R16 A33 M+S A08 A09 A16
e9*2001/116*0052*..; 63-155 225/50R16 A01 A12 K1a K2b A58 A82 Flh
e9*2007/46*0013*.. V16 S01
Seat Leon 66-110 205/55R16 A90 A02 A04 A05
5F 66-110 215/55R16 A12 A08 A09 A16
e9*2007/46*0094*.. 66-110 225/50R16 A12 A58 A82 F23
V16 Y85 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia 55-118 205/55R16 A02 A04 A05
1Z 55-118 225/50R16 A01 A58 K1a R02 A08 A09 A12
e11*2001/116*0230*; 55-118 225/50R16 A58 R03 A16 A82 Car
e11*2007/46*0012*.. 55-147 205/55R16 M+S Lim Npf V00
V16 S01
Skoda Octavia Scout 103-118 205/55R16 M+S T91 A02 A04 A05
1Z A08 A09 A12
e11*2001/116* A16 A56 A82
0230*21-..; Car KMV S01
e11*2007/46*0012*..
Skoda Superb 77-147 205/55R16 A90 T94 A02 A04 A05
3T 77-147 215/55R16 A12 A08 A09 A16
e11*2001/116*0326*; A82 B03 Car
e11*2007/46*0014*.. Lim S03
Skoda Yeti 77-125 205/55R16 A90 M+S T91 T94 A02 A04 A05
5L 77-125 205/60R16 A12 M+S T91 T92 A08 A09 A16
e11*2007/46*0010*.., 77-125 215/55R16 A12 A57 A82 S01
e11*2007/46*0034*.. 77-125 215/60R16 A12
77-125 225/50R16 A12 T92
77-125 225/55R16 A12
VW Beetle (II) 77-147 215/60R16 A02 A04 A05
16 77-147 225/55R16 A08 A09 A12
e1*2007/46*0539*.. 77-147 225/60R16 A16 A58 A82
S03
VW Cross Touran 75-125 205/55R16 M+S T88 T89 T91 A02 A04 A05
1T, 1t A08 A09 A12
e1*2001/116*0211*..; A16 A82 KMV
e1*2007/46*0357*..; S01
DE*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 205/55R16 R37 A02 A04 A05
1F 85-184 215/55R16 A08 A09 A12
e1*2001/116*0349*.. A16 A58 A82
- incl. Facelift 2011 B03 Cbo DB8
S02
VW Golf (V) 55-169 205/55R16 A33 A02 A04 A05
1K 55-169 225/50R16 A01 A12 K1c R02 A08 A09 A16
e1*2001/116* 55-169 225/50R16 A12 R03 A82 B03 Flh
0242*00-24 V16 S01
VW Golf (V) Variant 59-147 205/55R16 A33 A02 A04 A05
1KM 59-147 225/50R16 A01 A12 K1c K2b K56 A08 A09 A16
e1*2001/116* A58 A82 Car
0328*00-14 V16 S01
VW Golf (VI) 59-173 205/55R16 A90 A02 A04 A05
1K 59-173 215/50R16 A12 A08 A09 A16
e1*2001/116 59-173 215/55R16 A12 A82 Cbo Flh
*0242*25-..; 59-173 225/50R16 A01 A12 K1a K2b V16 S01
e1*2007/46*0490*..
- Fließheck/Cabrio
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 205/55R16 A90 A02 A04 A05
1KM 59-118 215/50R16 A12 A08 A09 A16
e1*2001/116*0328*..; 59-118 215/55R16 A12 A82 Car S01
e1*2007/46*0492*..
VW Golf (VII) 90-110 205/55R16 A90 A02 A04 A05
AU 90-110 215/55R16 A12 A08 A09 A16
e1*2007/46*0623*.. 90-110 225/50R16 A12 A58 A82 F24
V16 Y85 S03
VW Golf (VII) 63, 77 205/55R16 A90 A02 A04 A05
AU 63, 77 215/55R16 A12 A08 A09 A16
e1*2007/46*0623*.. 63, 77 225/50R16 A12 A58 A82 F23
V16 Y85 S03
VW Golf Plus 55-125 205/55R16 A33 A02 A04 A05
1KP 55-125 225/50R16 A01 A12 K1a K1b K2b K56 A08 A09 A16
e1*2001/116*0304*.. A58 A82 Flh
e1*2007/46*0491*.. V16 S01
VW Jetta 77,90,103 195/55R16 A33 R37 A02 A04 A05
16, 16H 77,90,103 195/60R16 A33 R37 A08 A09 A16
e1*2007/46*0539*..; 77-147 205/55R16 A90 A58 A82 Sth
e1*2007/46*0584*.. 77-147 215/55R16 A12 V16 S03
77-147 225/50R16 A01 A12 K1a K1b K2b
VW Jetta 66-147 205/55R16 A33 A02 A04 A05
1KM 66-147 225/50R16 A01 A12 K1c K2b K56 A08 A09 A16
e1*2001/116*0328*.. A58 A82 Sth
V16 S01
VW Passat 75-147 205/55R16 A12 R37 A02 A04 A05
3C 75-147 215/55R16 A12 A08 A09 A16
e1*2001/116* 77-110 195/60R16 A33 R37 T89 T93 A16 A82 B03
0307*00-23 DB8 Lim S01
VW Passat 77-125 195/60R16 A33 R09 T89 T93 A02 A04 A05
3C, 3c 77-125 205/55R16 A12 R37 T91 T94 A08 A09 A16
e1*2001/116* 77-155 205/55R16 A12 M+S T91 T94 A16 A82 Car
0307*24-.., 77-155 215/55R16 A12 Lim V16 VoA
e1*2007/46*0502*.., 77-155 225/50R16 A12 S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-125 195/60R16 A33 R09 T89 T93 A02 A04 A05
3C, 3c 77-125 205/55R16 A12 R37 T91 T94 A08 A09 A16
e1*2001/116* 77-155 205/55R16 A12 M+S T91 T94 A16 A82 Car
0307*24-.., 77-155 215/55R16 A12 KMV Lim V16
e1*2007/46*0502*.., 77-155 225/50R16 A12 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 205/55R16 A12 R37 A02 A04 A05
3C 75-147 215/55R16 A12 A08 A09 A16
e1*2001/116* 77-110 195/60R16 A33 R37 T89 T93 A16 A82 B03
0307*00-23 Car DB8 S01
VW Sharan 66-128 205/55R16 A13 R37 R50 T91 T94 A02 A04 A05
7M 66-150 205/55R16 A13 M+S R50 T91 T94 A08 A09 A16
e1*93/81,95/54, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95 A82 V16 S04
98/14,2001/116 66-150 225/50R16 A01 A12 K1a K2b K46 K56 T92
*0023*.. 66-150 235/50R16 A01 A12 K1c K2c K42 K46 K56 T95
VW Touran 66-125 205/55R16 A33 K1a T91 T94 A01 A02 A04
1T A05 A08 A09
e1*2001/116* A16 A58 A82
0211*00-22; Npf S01
e1*2007/46*
0357*00-01
VW Touran 66-103 195/60R16 A13 R37 T89 T93 A02 A04 A05
1T, 1t 66-125 205/55R16 A01 A33 K2b T91 T94 A08 A09 A16
e1*2001/116* A58 A82 Npf
0211*23-..; S01
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 10
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A73 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 10

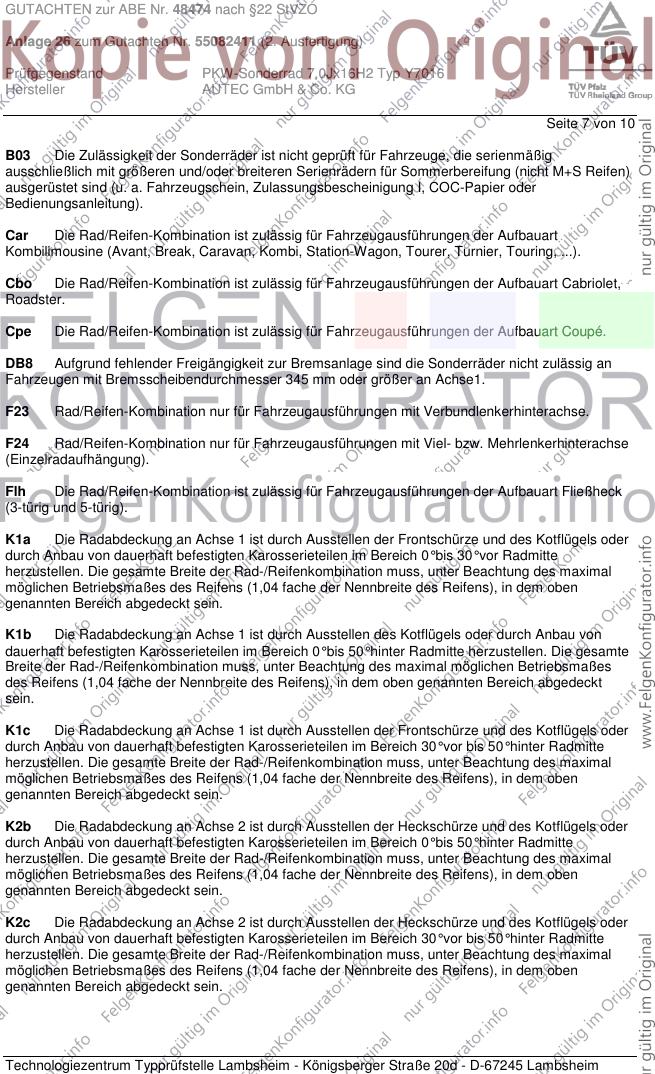

B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 10

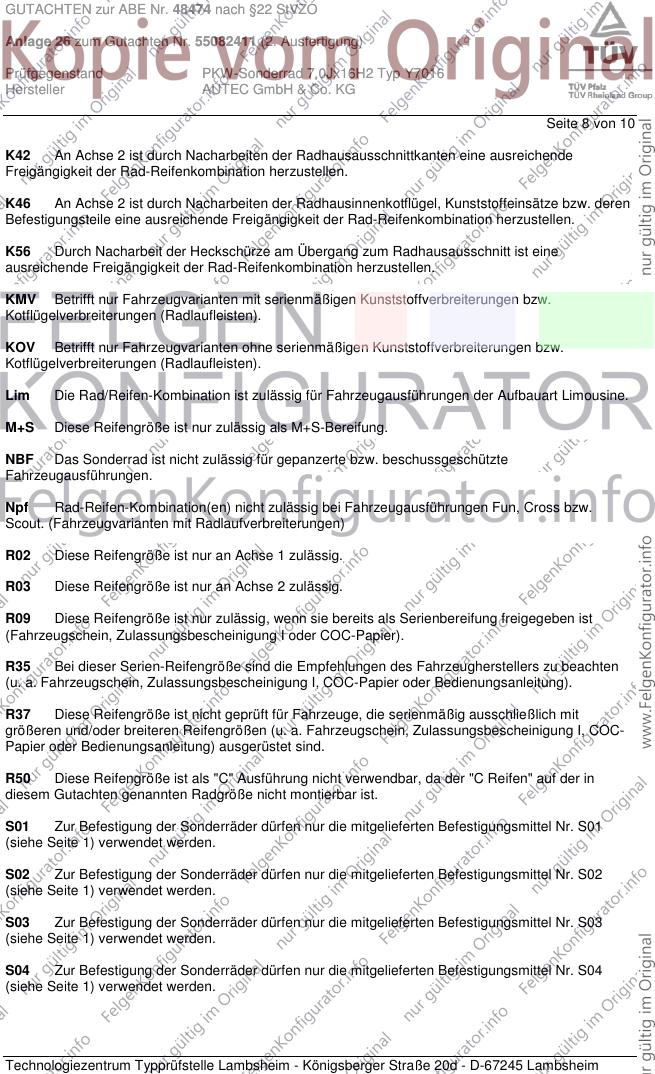

K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 10

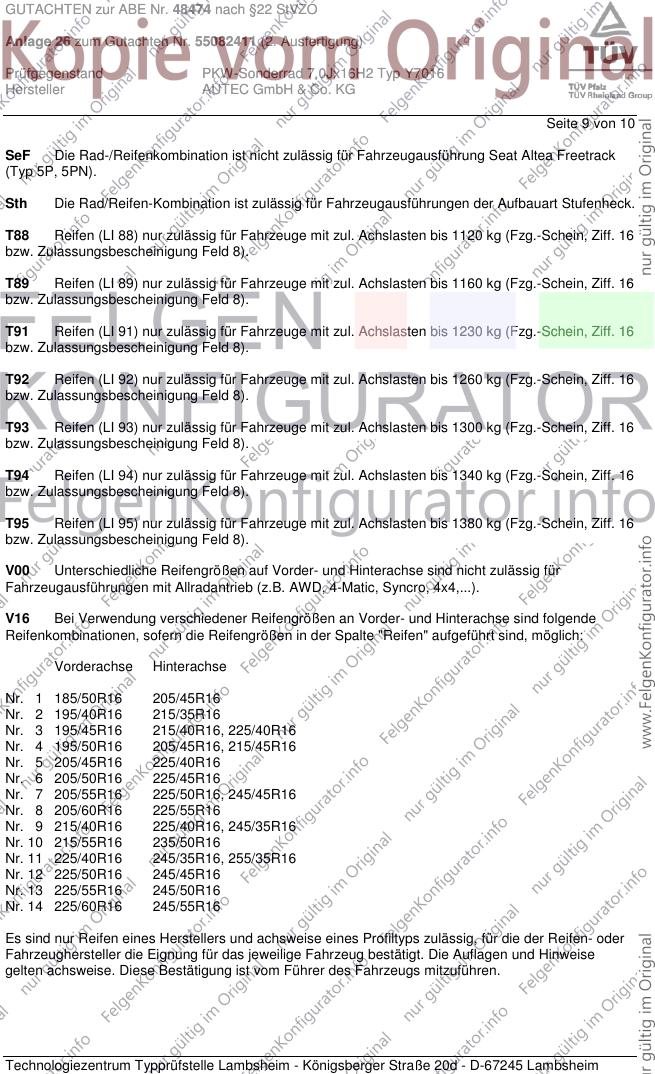

SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48474 nach §22 StVZO
Anlage 26 zum Gutachten Nr. 55082411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Y7016
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 10
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y84 Betrifft nur 3-türigen Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türigen Fahrzeugausführungen der Aufbauart Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Dezember 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Dezember 2012
Haasis 00188495.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
