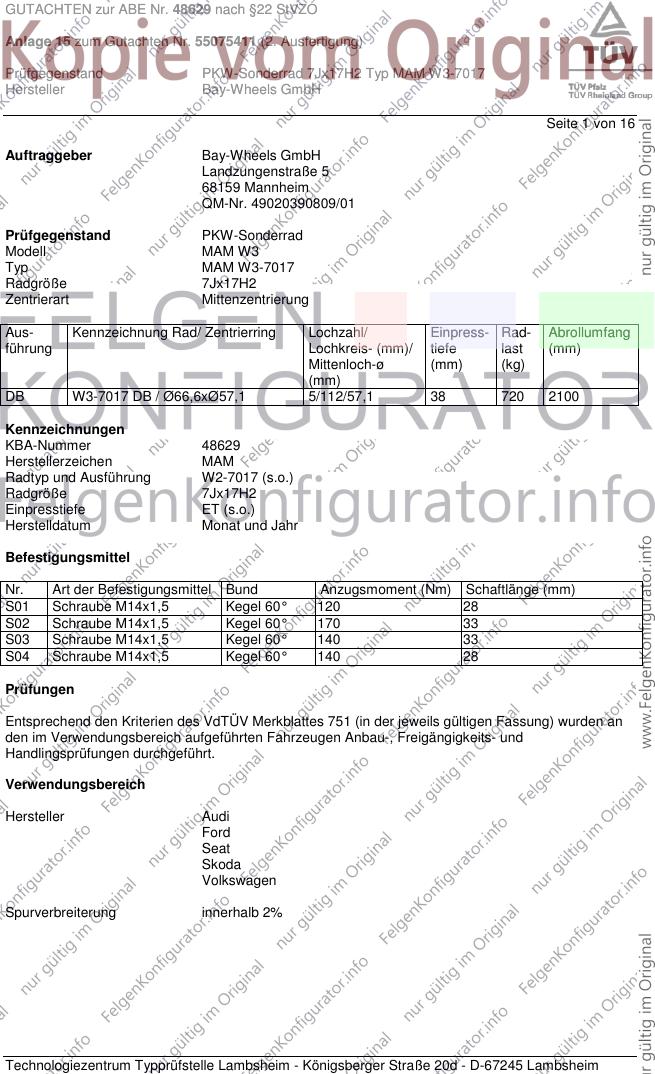

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 1 von 16
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-7017
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB W3-7017 DB / Ø66,6xØ57,1 5/112/57,1 38 720 2100
Kennzeichnungen
KBA-Nummer 48629
Herstellerzeichen MAM
Radtyp und Ausführung W2-7017 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 170 33
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Schraube M14x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

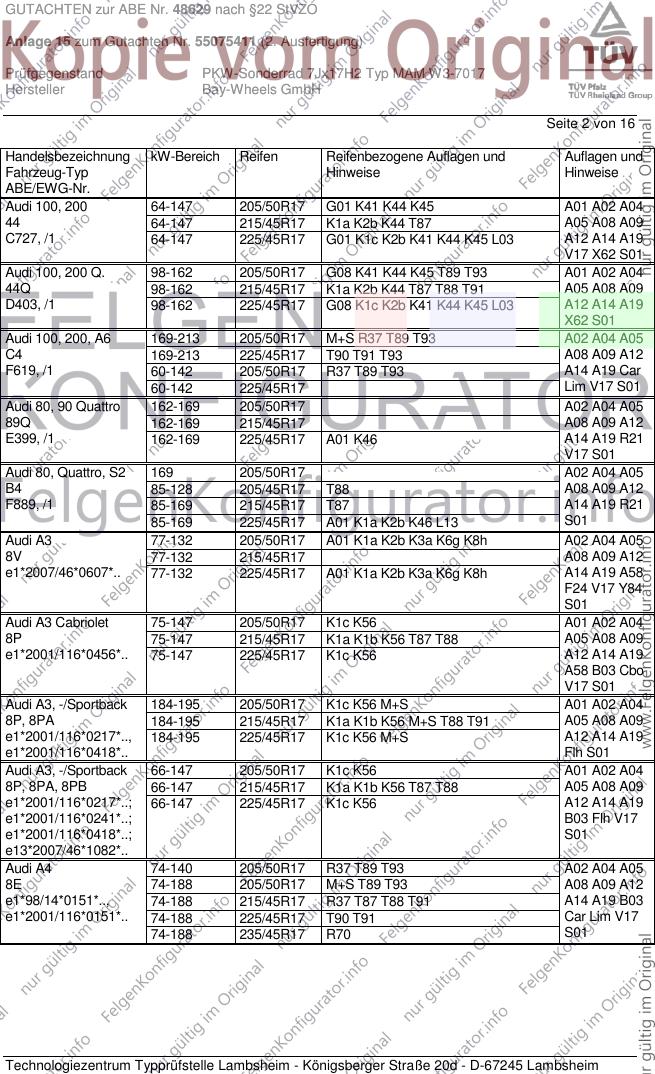

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi 100, 200 64-147 205/50R17 G01 K41 K44 K45 A01 A02 A04
44 64-147 215/45R17 K1a K2b K44 T87 A05 A08 A09
C727, /1 64-147 225/45R17 G01 K1c K2b K41 K44 K45 L03 A12 A14 A19
V17 X62 S01
Audi 100, 200 Q. 98-162 205/50R17 G08 K41 K44 K45 T89 T93 A01 A02 A04
44Q 98-162 215/45R17 K1a K2b K44 T87 T88 T91 A05 A08 A09
D403, /1 98-162 225/45R17 G08 K1c K2b K41 K44 K45 L03 A12 A14 A19
X62 S01
Audi 100, 200, A6 169-213 205/50R17 M+S R37 T89 T93 A02 A04 A05
C4 169-213 225/45R17 T90 T91 T93 A08 A09 A12
F619, /1 60-142 205/50R17 R37 T89 T93 A14 A19 Car
60-142 225/45R17 Lim V17 S01
Audi 80, 90 Quattro 162-169 205/50R17 A02 A04 A05
89Q 162-169 215/45R17 A08 A09 A12
E399, /1 162-169 225/45R17 A01 K46 A14 A19 R21
V17 S01
Audi 80, Quattro, S2 169 205/50R17 A02 A04 A05
B4 85-128 205/45R17 T88 A08 A09 A12
F889, /1 85-169 215/45R17 T87 A14 A19 R21
85-169 225/45R17 A01 K1a K2b K46 L13 S01
Audi A3 77-132 205/50R17 A01 K1a K2b K3a K6g K8h A02 A04 A05
8V 77-132 215/45R17 A08 A09 A12
e1*2007/46*0607*.. 77-132 225/45R17 A01 K1a K2b K3a K6g K8h A14 A19 A58
F24 V17 Y84
S01
Audi A3 Cabriolet 75-147 205/50R17 K1c K56 A01 A02 A04
8P 75-147 215/45R17 K1a K1b K56 T87 T88 A05 A08 A09
e1*2001/116*0456*.. 75-147 225/45R17 K1c K56 A12 A14 A19
A58 B03 Cbo
V17 S01
Audi A3, -/Sportback 184-195 205/50R17 K1c K56 M+S A01 A02 A04
8P, 8PA 184-195 215/45R17 K1a K1b K56 M+S T88 T91 A05 A08 A09
e1*2001/116*0217*.., 184-195 225/45R17 K1c K56 M+S A12 A14 A19
e1*2001/116*0418*.. Flh S01
Audi A3, -/Sportback 66-147 205/50R17 K1c K56 A01 A02 A04
8P, 8PA, 8PB 66-147 215/45R17 K1a K1b K56 T87 T88 A05 A08 A09
e1*2001/116*0217*..; 66-147 225/45R17 K1c K56 A12 A14 A19
e1*2001/116*0241*..; B03 Flh V17
e1*2001/116*0418*..; S01
e13*2007/46*1082*..
Audi A4 74-140 205/50R17 R37 T89 T93 A02 A04 A05
8E 74-188 205/50R17 M+S T89 T93 A08 A09 A12
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 A14 A19 B03
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91 Car Lim V17
74-188 235/45R17 R70 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

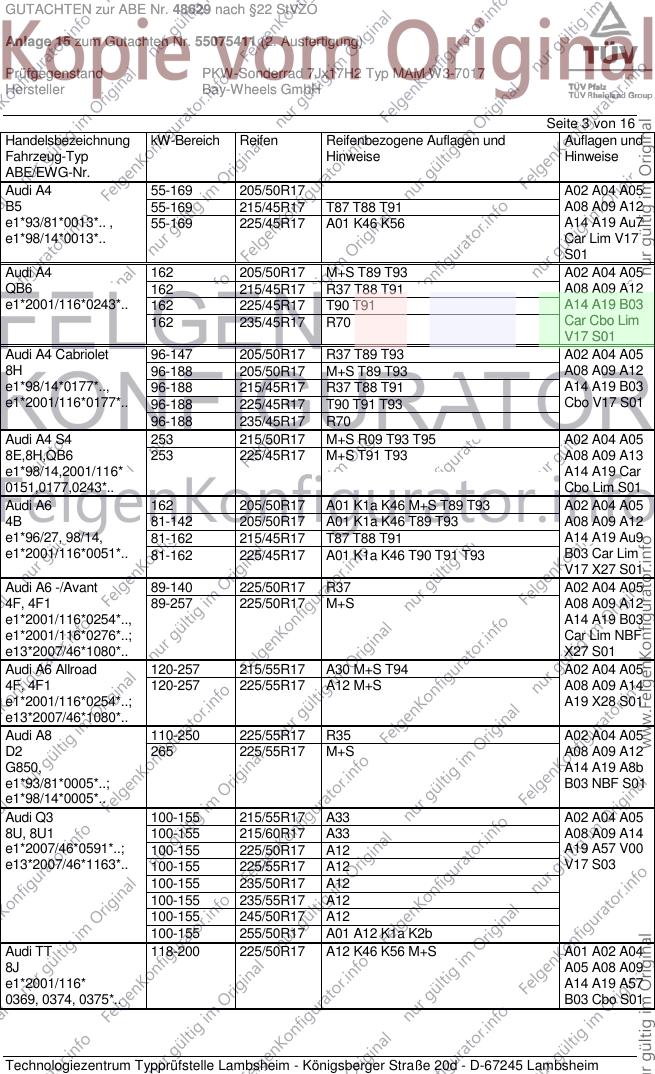

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 55-169 205/50R17 A02 A04 A05
B5 55-169 215/45R17 T87 T88 T91 A08 A09 A12
e1*93/81*0013*.. , 55-169 225/45R17 A01 K46 K56 A14 A19 Au7
e1*98/14*0013*.. Car Lim V17
S01
Audi A4 162 205/50R17 M+S T89 T93 A02 A04 A05
QB6 162 215/45R17 R37 T88 T91 A08 A09 A12
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A14 A19 B03
162 235/45R17 R70 Car Cbo Lim
V17 S01
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A02 A04 A05
8H 96-188 205/50R17 M+S T89 T93 A08 A09 A12
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 A14 A19 B03
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93 Cbo V17 S01
96-188 235/45R17 R70
Audi A4 S4 253 215/50R17 M+S R09 T93 T95 A02 A04 A05
8E,8H,QB6 253 225/45R17 M+S T91 T93 A08 A09 A13
e1*98/14,2001/116* A14 A19 Car
0151,0177,0243*.. Cbo Lim S01
Audi A6 162 205/50R17 A01 K1a K46 M+S T89 T93 A02 A04 A05
4B 81-142 205/50R17 A01 K1a K46 T89 T93 A08 A09 A12
e1*96/27, 98/14, 81-162 215/45R17 T87 T88 T91 A14 A19 Au9
e1*2001/116*0051*.. 81-162 225/45R17 A01 K1a K46 T90 T91 T93 B03 Car Lim
V17 X27 S01
Audi A6 -/Avant 89-140 225/50R17 R37 A02 A04 A05
4F, 4F1 89-257 225/50R17 M+S A08 A09 A12
e1*2001/116*0254*.., A14 A19 B03
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. X27 S01
Audi A6 Allroad 120-257 215/55R17 A30 M+S T94 A02 A04 A05
4F, 4F1 120-257 225/55R17 A12 M+S A08 A09 A14
e1*2001/116*0254*..; A19 X28 S01
e13*2007/46*1080*..
Audi A8 110-250 225/55R17 R35 A02 A04 A05
D2 265 225/55R17 M+S A08 A09 A12
G850, A14 A19 A8b
e1*93/81*0005*..; B03 NBF S01
e1*98/14*0005*..
Audi Q3 100-155 215/55R17 A33 A02 A04 A05
8U, 8U1 100-155 215/60R17 A33 A08 A09 A14
e1*2007/46*0591*..; 100-155 225/50R17 A12 A19 A57 V00
e13*2007/46*1163*.. 100-155 225/55R17 A12 V17 S03
100-155 235/50R17 A12
100-155 235/55R17 A12
100-155 245/50R17 A12
100-155 255/50R17 A01 A12 K1a K2b
Audi TT 118-200 225/50R17 A12 K46 K56 M+S A01 A02 A04
8J A05 A08 A09
e1*2001/116* A14 A19 A57
0369, 0374, 0375*.. B03 Cbo S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

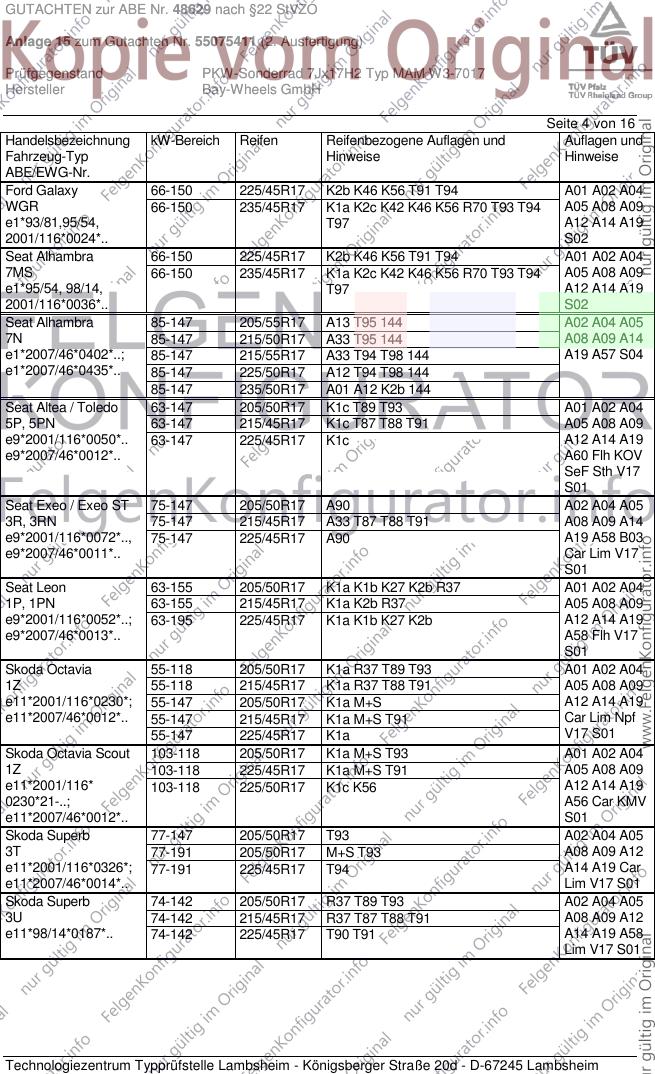

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Galaxy 66-150 225/45R17 K2b K46 K56 T91 T94 A01 A02 A04
WGR 66-150 235/45R17 K1a K2c K42 K46 K56 R70 T93 T94 A05 A08 A09
e1*93/81,95/54, T97 A12 A14 A19
2001/116*0024*.. S02
Seat Alhambra 66-150 225/45R17 K2b K46 K56 T91 T94 A01 A02 A04
7MS 66-150 235/45R17 K1a K2c K42 K46 K56 R70 T93 T94 A05 A08 A09
e1*95/54, 98/14, T97 A12 A14 A19
2001/116*0036*.. S02
Seat Alhambra 85-147 205/55R17 A13 T95 144 A02 A04 A05
7N 85-147 215/50R17 A33 T95 144 A08 A09 A14
e1*2007/46*0402*..; 85-147 215/55R17 A33 T94 T98 144 A19 A57 S04
e1*2007/46*0435*.. 85-147 225/50R17 A12 T94 T98 144
85-147 235/50R17 A01 A12 K2b 144
Seat Altea / Toledo 63-147 205/50R17 K1c T89 T93 A01 A02 A04
5P, 5PN 63-147 215/45R17 K1c T87 T88 T91 A05 A08 A09
e9*2001/116*0050*.. 63-147 225/45R17 K1c A12 A14 A19
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth V17
S01
Seat Exeo / Exeo ST 75-147 205/50R17 A90 A02 A04 A05
3R, 3RN 75-147 215/45R17 A33 T87 T88 T91 A08 A09 A14
e9*2001/116*0072*.., 75-147 225/45R17 A90 A19 A58 B03
e9*2007/46*0011*.. Car Lim V17
S01
Seat Leon 63-155 205/50R17 K1a K1b K27 K2b R37 A01 A02 A04
1P, 1PN 63-155 215/45R17 K1a K2b R37 A05 A08 A09
e9*2001/116*0052*..; 63-195 225/45R17 K1a K1b K27 K2b A12 A14 A19
e9*2007/46*0013*.. A58 Flh V17
S01
Skoda Octavia 55-118 205/50R17 K1a R37 T89 T93 A01 A02 A04
1Z 55-118 215/45R17 K1a R37 T88 T91 A05 A08 A09
e11*2001/116*0230*; 55-147 205/50R17 K1a M+S A12 A14 A19
e11*2007/46*0012*.. 55-147 215/45R17 K1a M+S T91 Car Lim Npf
55-147 225/45R17 K1a V17 S01
Skoda Octavia Scout 103-118 205/50R17 K1a M+S T93 A01 A02 A04
1Z 103-118 225/45R17 K1a M+S T91 A05 A08 A09
e11*2001/116* 103-118 225/50R17 K1c K56 A12 A14 A19
0230*21-..; A56 Car KMV
e11*2007/46*0012*.. S01
Skoda Superb 77-147 205/50R17 T93 A02 A04 A05
3T 77-191 205/50R17 M+S T93 A08 A09 A12
e11*2001/116*0326*; 77-191 225/45R17 T94 A14 A19 Car
e11*2007/46*0014*.. Lim V17 S01
Skoda Superb 74-142 205/50R17 R37 T89 T93 A02 A04 A05
3U 74-142 215/45R17 R37 T87 T88 T91 A08 A09 A12
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 A14 A19 A58
Lim V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

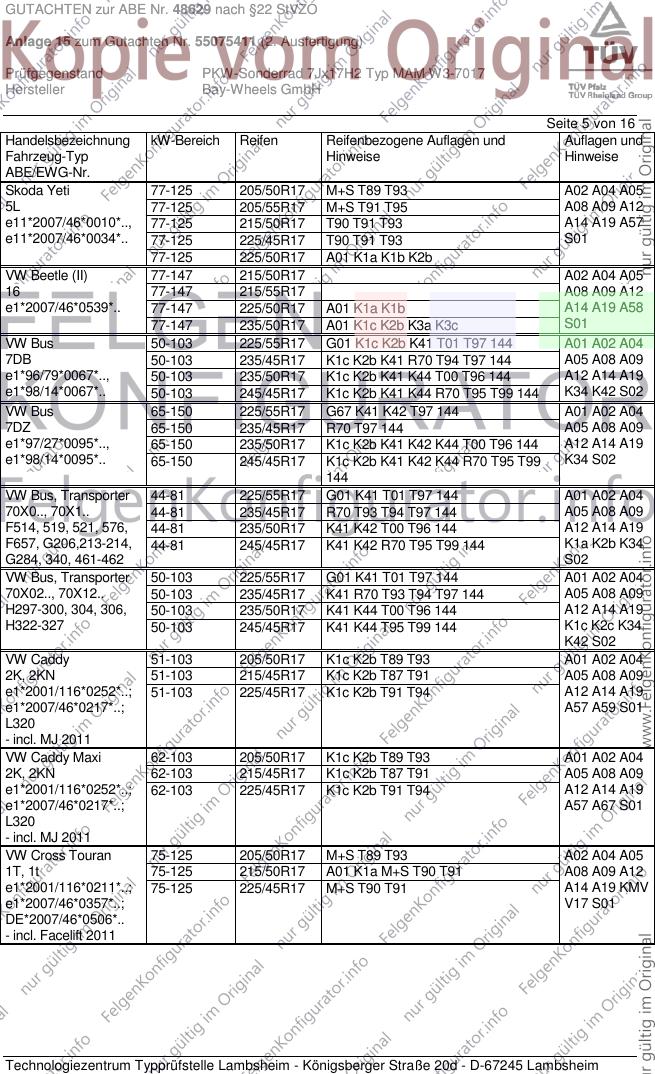

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 205/50R17 M+S T89 T93 A02 A04 A05
5L 77-125 205/55R17 M+S T91 T95 A08 A09 A12
e11*2007/46*0010*.., 77-125 215/50R17 T90 T91 T93 A14 A19 A57
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93 S01
77-125 225/50R17 A01 K1a K1b K2b
VW Beetle (II) 77-147 215/50R17 A02 A04 A05
16 77-147 215/55R17 A08 A09 A12
e1*2007/46*0539*.. 77-147 225/50R17 A01 K1a K1b A14 A19 A58
77-147 235/50R17 A01 K1c K2b K3a K3c S01
VW Bus 50-103 225/55R17 G01 K1c K2b K41 T01 T97 144 A01 A02 A04
7DB 50-103 235/45R17 K1c K2b K41 R70 T94 T97 144 A05 A08 A09
e1*96/79*0067*.., 50-103 235/50R17 K1c K2b K41 K44 T00 T96 144 A12 A14 A19
e1*98/14*0067*.. 50-103 245/45R17 K1c K2b K41 K44 R70 T95 T99 144 K34 K42 S02
VW Bus 65-150 225/55R17 G67 K41 K42 T97 144 A01 A02 A04
7DZ 65-150 235/45R17 R70 T97 144 A05 A08 A09
e1*97/27*0095*.., 65-150 235/50R17 K1c K2b K41 K42 K44 T00 T96 144 A12 A14 A19
e1*98/14*0095*.. 65-150 245/45R17 K1c K2b K41 K42 K44 R70 T95 T99 K34 S02
144
VW Bus, Transporter 44-81 225/55R17 G01 K41 T01 T97 144 A01 A02 A04
70X0.., 70X1.. 44-81 235/45R17 R70 T93 T94 T97 144 A05 A08 A09
F514, 519, 521, 576, 44-81 235/50R17 K41 K42 T00 T96 144 A12 A14 A19
F657, G206,213-214, 44-81 245/45R17 K41 K42 R70 T95 T99 144 K1a K2b K34
G284, 340, 461-462 S02
VW Bus, Transporter 50-103 225/55R17 G01 K41 T01 T97 144 A01 A02 A04
70X02.., 70X12.. 50-103 235/45R17 K41 R70 T93 T94 T97 144 A05 A08 A09
H297-300, 304, 306, 50-103 235/50R17 K41 K44 T00 T96 144 A12 A14 A19
H322-327 50-103 245/45R17 K41 K44 T95 T99 144 K1c K2c K34
K42 S02
VW Caddy 51-103 205/50R17 K1c K2b T89 T93 A01 A02 A04
2K, 2KN 51-103 215/45R17 K1c K2b T87 T91 A05 A08 A09
e1*2001/116*0252*..; 51-103 225/45R17 K1c K2b T91 T94 A12 A14 A19
e1*2007/46*0217*..; A57 A59 S01
L320
- incl. MJ 2011
VW Caddy Maxi 62-103 205/50R17 K1c K2b T89 T93 A01 A02 A04
2K, 2KN 62-103 215/45R17 K1c K2b T87 T91 A05 A08 A09
e1*2001/116*0252*..; 62-103 225/45R17 K1c K2b T91 T94 A12 A14 A19
e1*2007/46*0217*..; A57 A67 S01
L320
- incl. MJ 2011
VW Cross Touran 75-125 205/50R17 M+S T89 T93 A02 A04 A05
1T, 1t 75-125 215/50R17 A01 K1a M+S T90 T91 A08 A09 A12
e1*2001/116*0211*..; 75-125 225/45R17 M+S T90 T91 A14 A19 KMV
e1*2007/46*0357*..; V17 S01
DE*2007/46*0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)

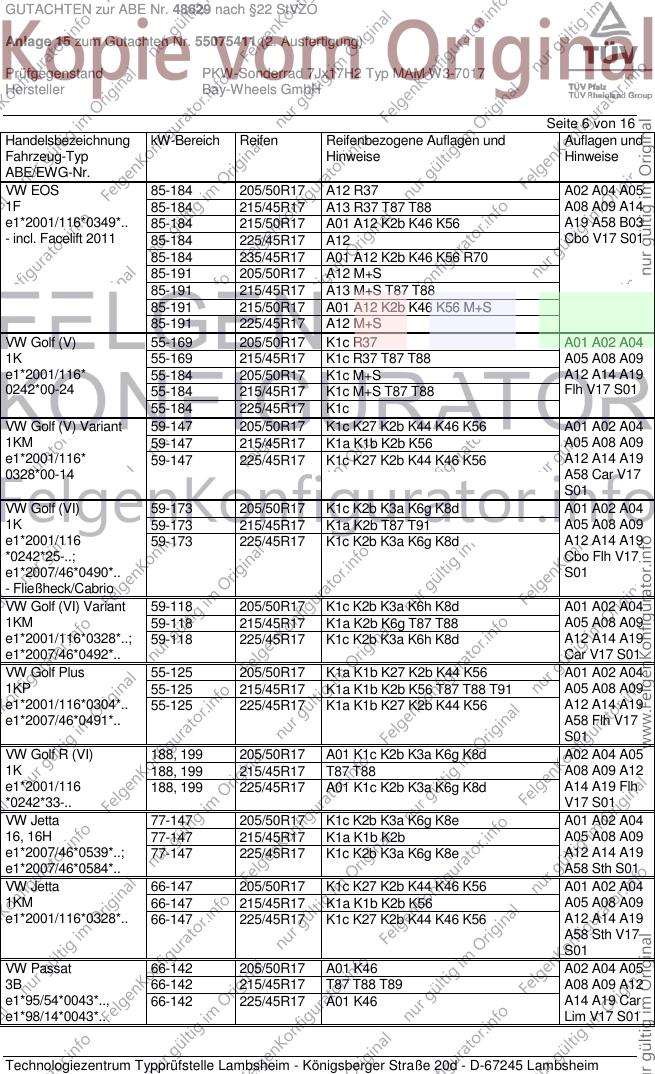

Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-184 205/50R17 A12 R37 A02 A04 A05
1F 85-184 215/45R17 A13 R37 T87 T88 A08 A09 A14
e1*2001/116*0349*.. 85-184 215/50R17 A01 A12 K2b K46 K56 A19 A58 B03
- incl. Facelift 2011 85-184 225/45R17 A12 Cbo V17 S01
85-184 235/45R17 A01 A12 K2b K46 K56 R70
85-191 205/50R17 A12 M+S
85-191 215/45R17 A13 M+S T87 T88
85-191 215/50R17 A01 A12 K2b K46 K56 M+S
85-191 225/45R17 A12 M+S
VW Golf (V) 55-169 205/50R17 K1c R37 A01 A02 A04
1K 55-169 215/45R17 K1c R37 T87 T88 A05 A08 A09
e1*2001/116* 55-184 205/50R17 K1c M+S A12 A14 A19
0242*00-24 55-184 215/45R17 K1c M+S T87 T88 Flh V17 S01
55-184 225/45R17 K1c
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A02 A04
1KM 59-147 215/45R17 K1a K1b K2b K56 A05 A08 A09
e1*2001/116* 59-147 225/45R17 K1c K27 K2b K44 K46 K56 A12 A14 A19
0328*00-14 A58 Car V17
S01
VW Golf (VI) 59-173 205/50R17 K1c K2b K3a K6g K8d A01 A02 A04
1K 59-173 215/45R17 K1a K2b T87 T91 A05 A08 A09
e1*2001/116 59-173 225/45R17 K1c K2b K3a K6g K8d A12 A14 A19
*0242*25-..; Cbo Flh V17
e1*2007/46*0490*.. S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 K1c K2b K3a K6h K8d A01 A02 A04
1KM 59-118 215/45R17 K1a K2b K6g T87 T88 A05 A08 A09
e1*2001/116*0328*..; 59-118 225/45R17 K1c K2b K3a K6h K8d A12 A14 A19
e1*2007/46*0492*.. Car V17 S01
VW Golf Plus 55-125 205/50R17 K1a K1b K27 K2b K44 K56 A01 A02 A04
1KP 55-125 215/45R17 K1a K1b K2b K56 T87 T88 T91 A05 A08 A09
e1*2001/116*0304*.. 55-125 225/45R17 K1a K1b K27 K2b K44 K56 A12 A14 A19
e1*2007/46*0491*.. A58 Flh V17
S01
VW Golf R (VI) 188, 199 205/50R17 A01 K1c K2b K3a K6g K8d A02 A04 A05
1K 188, 199 215/45R17 T87 T88 A08 A09 A12
e1*2001/116 188, 199 225/45R17 A01 K1c K2b K3a K6g K8d A14 A19 Flh
*0242*33-.. V17 S01
VW Jetta 77-147 205/50R17 K1c K2b K3a K6g K8e A01 A02 A04
16, 16H 77-147 215/45R17 K1a K1b K2b A05 A08 A09
e1*2007/46*0539*..; 77-147 225/45R17 K1c K2b K3a K6g K8e A12 A14 A19
e1*2007/46*0584*.. A58 Sth S01
VW Jetta 66-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A02 A04
1KM 66-147 215/45R17 K1a K1b K2b K56 A05 A08 A09
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2b K44 K46 K56 A12 A14 A19
A58 Sth V17
S01
VW Passat 66-142 205/50R17 A01 K46 A02 A04 A05
3B 66-142 215/45R17 T87 T88 T89 A08 A09 A12
e1*95/54*0043*.., 66-142 225/45R17 A01 K46 A14 A19 Car
e1*98/14*0043*.. Lim V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

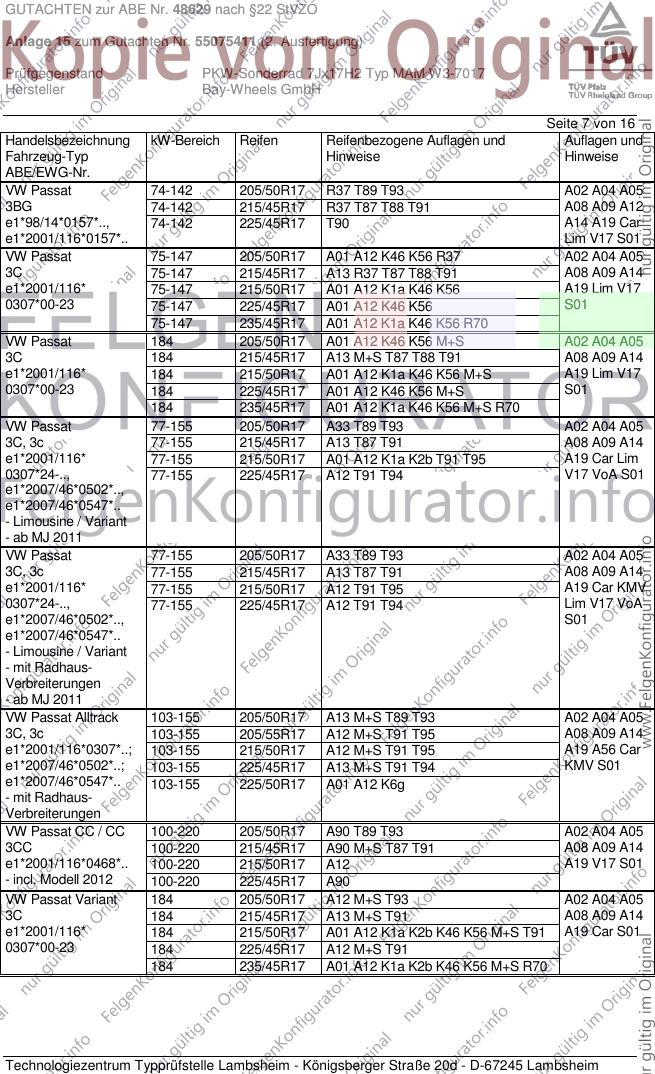

Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 74-142 205/50R17 R37 T89 T93 A02 A04 A05
3BG 74-142 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*98/14*0157*.., 74-142 225/45R17 T90 A14 A19 Car
e1*2001/116*0157*.. Lim V17 S01
VW Passat 75-147 205/50R17 A01 A12 K46 K56 R37 A02 A04 A05
3C 75-147 215/45R17 A13 R37 T87 T88 T91 A08 A09 A14
e1*2001/116* 75-147 215/50R17 A01 A12 K1a K46 K56 A19 Lim V17
0307*00-23 75-147 225/45R17 A01 A12 K46 K56 S01
75-147 235/45R17 A01 A12 K1a K46 K56 R70
VW Passat 184 205/50R17 A01 A12 K46 K56 M+S A02 A04 A05
3C 184 215/45R17 A13 M+S T87 T88 T91 A08 A09 A14
e1*2001/116* 184 215/50R17 A01 A12 K1a K46 K56 M+S A19 Lim V17
0307*00-23 184 225/45R17 A01 A12 K46 K56 M+S S01
184 235/45R17 A01 A12 K1a K46 K56 M+S R70
VW Passat 77-155 205/50R17 A33 T89 T93 A02 A04 A05
3C, 3c 77-155 215/45R17 A13 T87 T91 A08 A09 A14
e1*2001/116* 77-155 215/50R17 A01 A12 K1a K2b T91 T95 A19 Car Lim
0307*24-.., 77-155 225/45R17 A12 T91 T94 V17 VoA S01
e1*2007/46*0502*..,
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 A33 T89 T93 A02 A04 A05
3C, 3c 77-155 215/45R17 A13 T87 T91 A08 A09 A14
e1*2001/116* 77-155 215/50R17 A12 T91 T95 A19 Car KMV
0307*24-.., 77-155 225/45R17 A12 T91 T94 Lim V17 VoA
e1*2007/46*0502*.., S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 205/50R17 A13 M+S T89 T93 A02 A04 A05
3C, 3c 103-155 205/55R17 A12 M+S T91 T95 A08 A09 A14
e1*2001/116*0307*..; 103-155 215/50R17 A12 M+S T91 T95 A19 A56 Car
e1*2007/46*0502*..; 103-155 225/45R17 A13 M+S T91 T94 KMV S01
e1*2007/46*0547*.. 103-155 225/50R17 A01 A12 K6g
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 205/50R17 A90 T89 T93 A02 A04 A05
3CC 100-220 215/45R17 A90 M+S T87 T91 A08 A09 A14
e1*2001/116*0468*.. 100-220 215/50R17 A12 A19 V17 S01
- incl. Modell 2012 100-220 225/45R17 A90
VW Passat Variant 184 205/50R17 A12 M+S T93 A02 A04 A05
3C 184 215/45R17 A13 M+S T91 A08 A09 A14
e1*2001/116* 184 215/50R17 A01 A12 K1a K2b K46 K56 M+S T91 A19 Car S01
0307*00-23 184 225/45R17 A12 M+S T91
184 235/45R17 A01 A12 K1a K2b K46 K56 M+S R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)

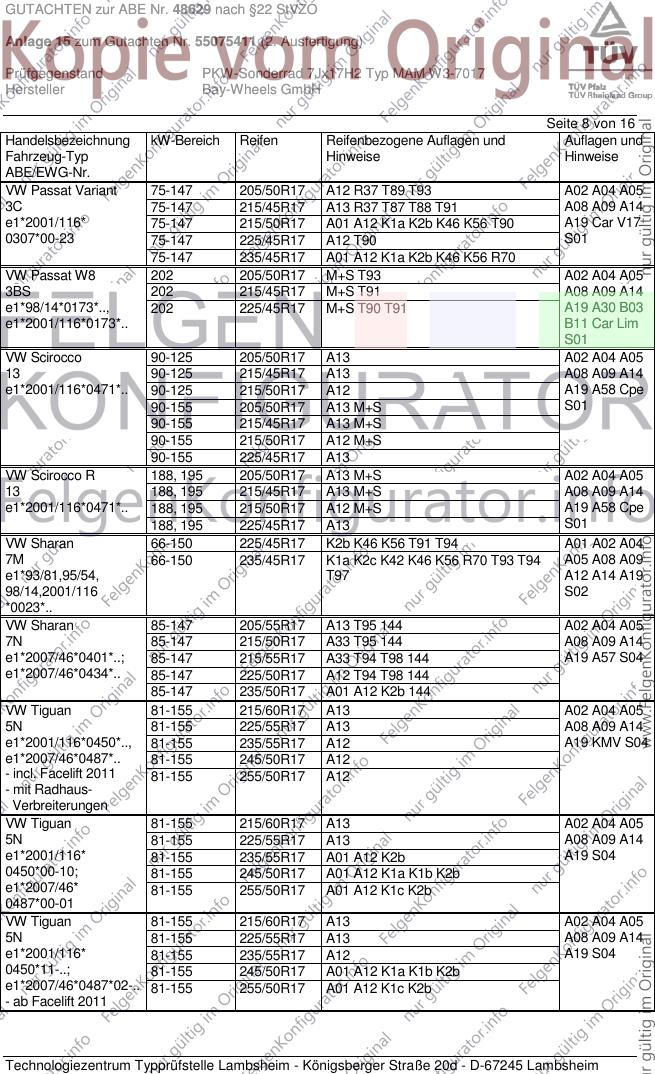

Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 205/50R17 A12 R37 T89 T93 A02 A04 A05
3C 75-147 215/45R17 A13 R37 T87 T88 T91 A08 A09 A14
e1*2001/116* 75-147 215/50R17 A01 A12 K1a K2b K46 K56 T90 A19 Car V17
0307*00-23 75-147 225/45R17 A12 T90 S01
75-147 235/45R17 A01 A12 K1a K2b K46 K56 R70
VW Passat W8 202 205/50R17 M+S T93 A02 A04 A05
3BS 202 215/45R17 M+S T91 A08 A09 A14
e1*98/14*0173*.., 202 225/45R17 M+S T90 T91 A19 A30 B03
e1*2001/116*0173*.. B11 Car Lim
S01
VW Scirocco 90-125 205/50R17 A13 A02 A04 A05
13 90-125 215/45R17 A13 A08 A09 A14
e1*2001/116*0471*.. 90-125 215/50R17 A12 A19 A58 Cpe
90-155 205/50R17 A13 M+S S01
90-155 215/45R17 A13 M+S
90-155 215/50R17 A12 M+S
90-155 225/45R17 A13
VW Scirocco R 188, 195 205/50R17 A13 M+S A02 A04 A05
13 188, 195 215/45R17 A13 M+S A08 A09 A14
e1*2001/116*0471*.. 188, 195 215/50R17 A12 M+S A19 A58 Cpe
188, 195 225/45R17 A13 S01
VW Sharan 66-150 225/45R17 K2b K46 K56 T91 T94 A01 A02 A04
7M 66-150 235/45R17 K1a K2c K42 K46 K56 R70 T93 T94 A05 A08 A09
e1*93/81,95/54, T97 A12 A14 A19
98/14,2001/116 S02
*0023*..
VW Sharan 85-147 205/55R17 A13 T95 144 A02 A04 A05
7N 85-147 215/50R17 A33 T95 144 A08 A09 A14
e1*2007/46*0401*..; 85-147 215/55R17 A33 T94 T98 144 A19 A57 S04
e1*2007/46*0434*.. 85-147 225/50R17 A12 T94 T98 144
85-147 235/50R17 A01 A12 K2b 144
VW Tiguan 81-155 215/60R17 A13 A02 A04 A05
5N 81-155 225/55R17 A13 A08 A09 A14
e1*2001/116*0450*.., 81-155 235/55R17 A12 A19 KMV S04
e1*2007/46*0487*.. 81-155 245/50R17 A12
- incl. Facelift 2011 81-155 255/50R17 A12
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 215/60R17 A13 A02 A04 A05
5N 81-155 225/55R17 A13 A08 A09 A14
e1*2001/116* 81-155 235/55R17 A01 A12 K2b A19 S04
0450*00-10; 81-155 245/50R17 A01 A12 K1a K1b K2b
e1*2007/46* 81-155 255/50R17 A01 A12 K1c K2b
0487*00-01
VW Tiguan 81-155 215/60R17 A13 A02 A04 A05
5N 81-155 225/55R17 A13 A08 A09 A14
e1*2001/116* 81-155 235/55R17 A12 A19 S04
0450*11-..; 81-155 245/50R17 A01 A12 K1a K1b K2b
e1*2007/46*0487*02-.. 81-155 255/50R17 A01 A12 K1c K2b
- ab Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)

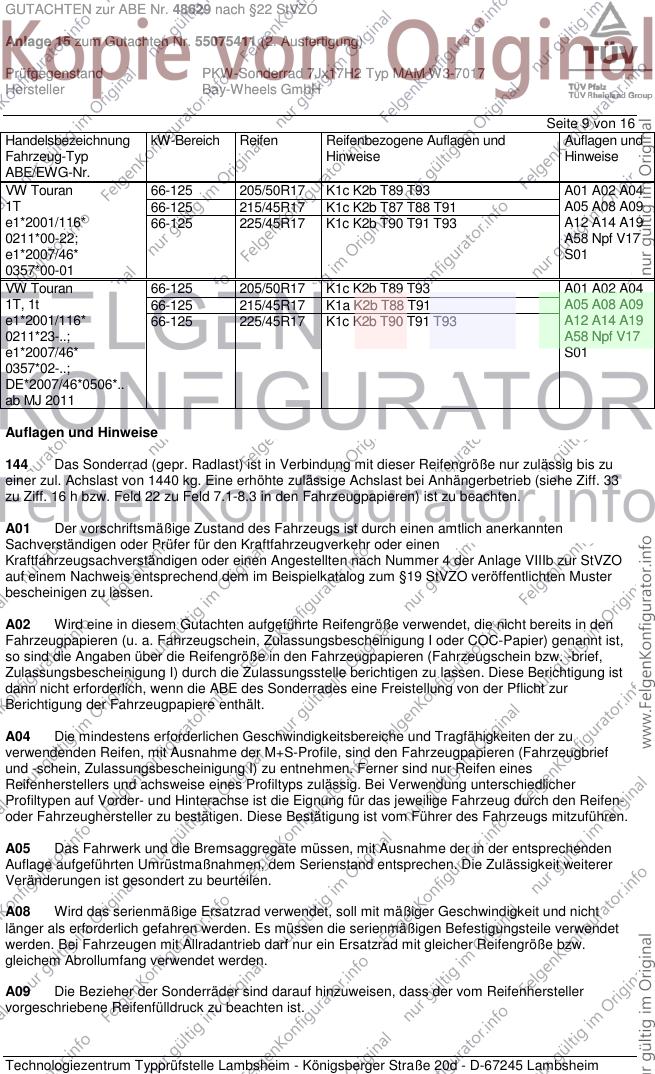

Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 9 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran 66-125 205/50R17 K1c K2b T89 T93 A01 A02 A04
1T 66-125 215/45R17 K1c K2b T87 T88 T91 A05 A08 A09
e1*2001/116* 66-125 225/45R17 K1c K2b T90 T91 T93 A12 A14 A19
0211*00-22; A58 Npf V17
e1*2007/46* S01
0357*00-01
VW Touran 66-125 205/50R17 K1c K2b T89 T93 A01 A02 A04
1T, 1t 66-125 215/45R17 K1a K2b T88 T91 A05 A08 A09
e1*2001/116* 66-125 225/45R17 K1c K2b T90 T91 T93 A12 A14 A19
0211*23-..; A58 Npf V17
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 10 von 16
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

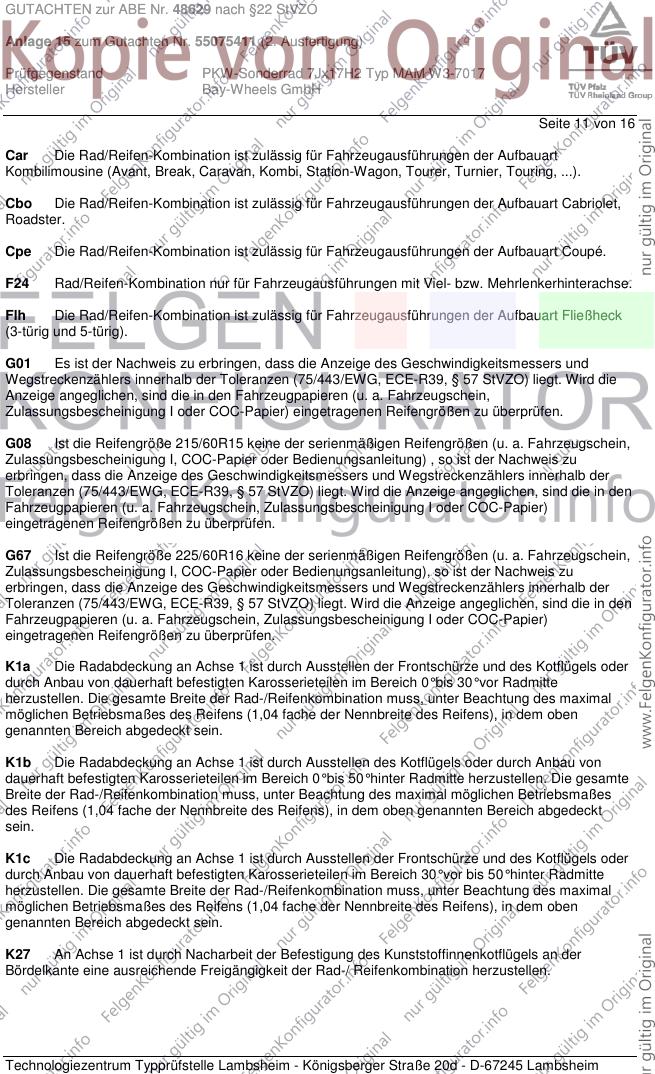

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 11 von 16
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G08 Ist die Reifengröße 215/60R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

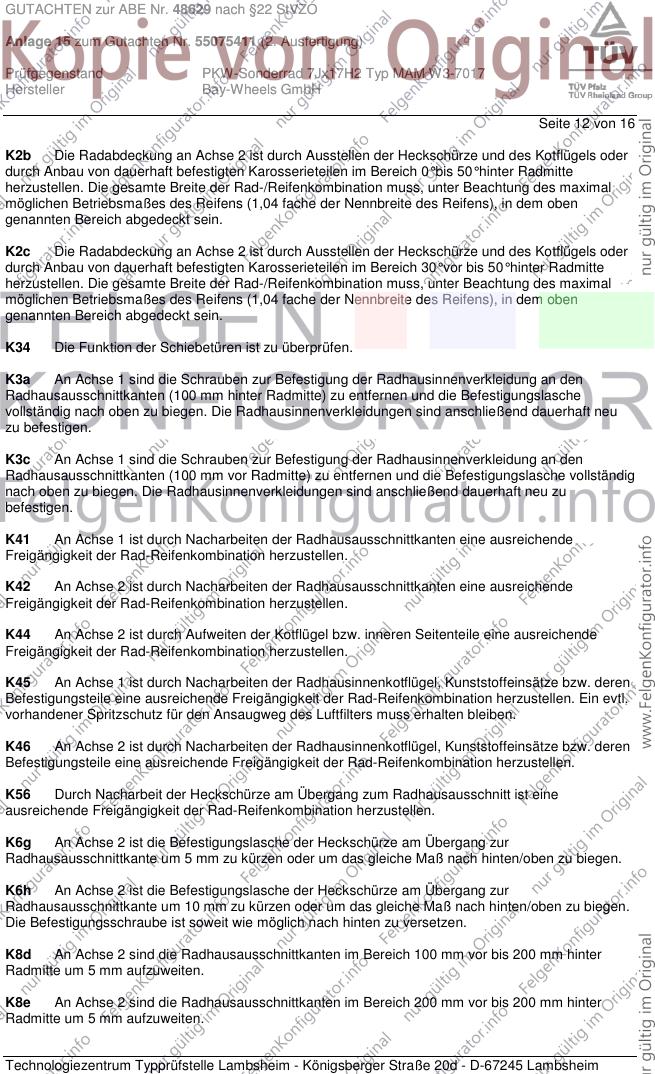

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 12 von 16
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 13 von 16

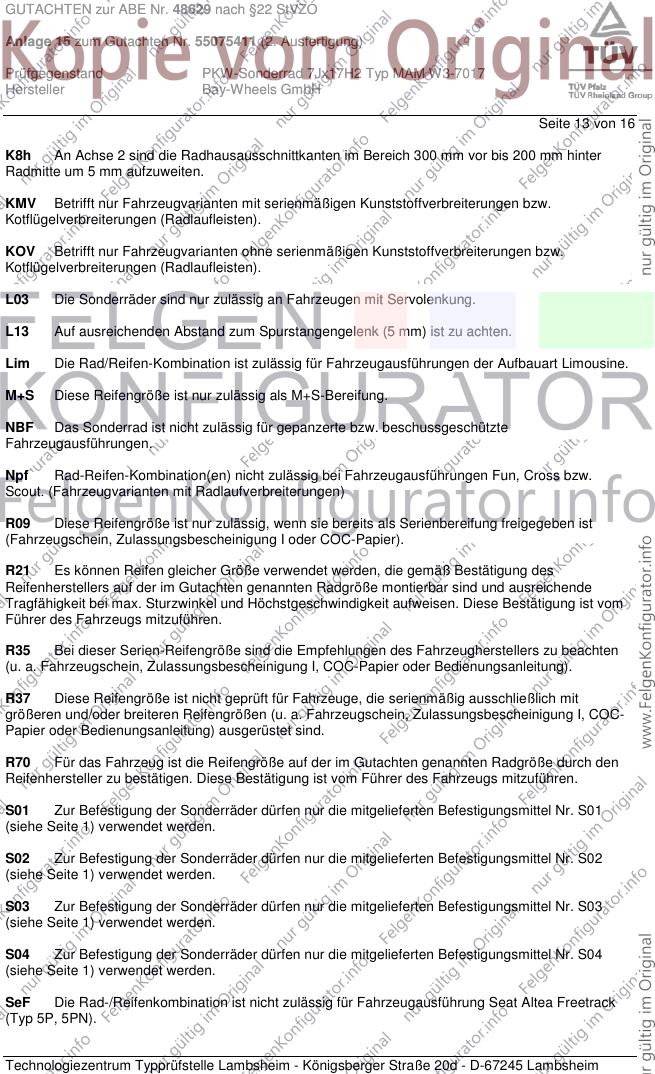

K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L03 Die Sonderräder sind nur zulässig an Fahrzeugen mit Servolenkung.
L13 Auf ausreichenden Abstand zum Spurstangengelenk (5 mm) ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

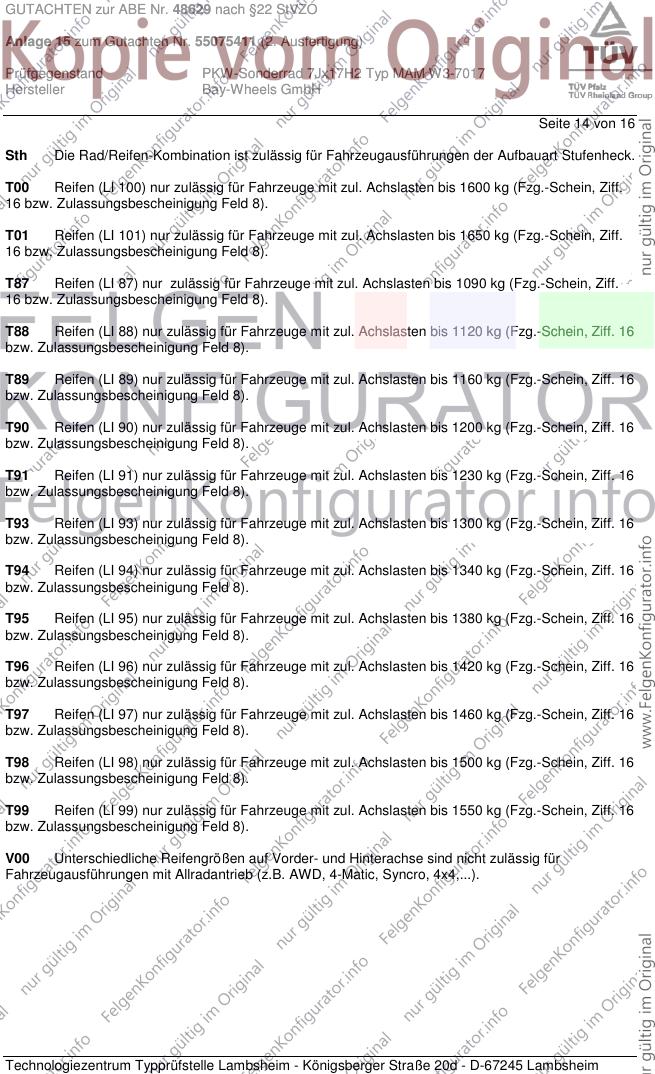

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 14 von 16
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

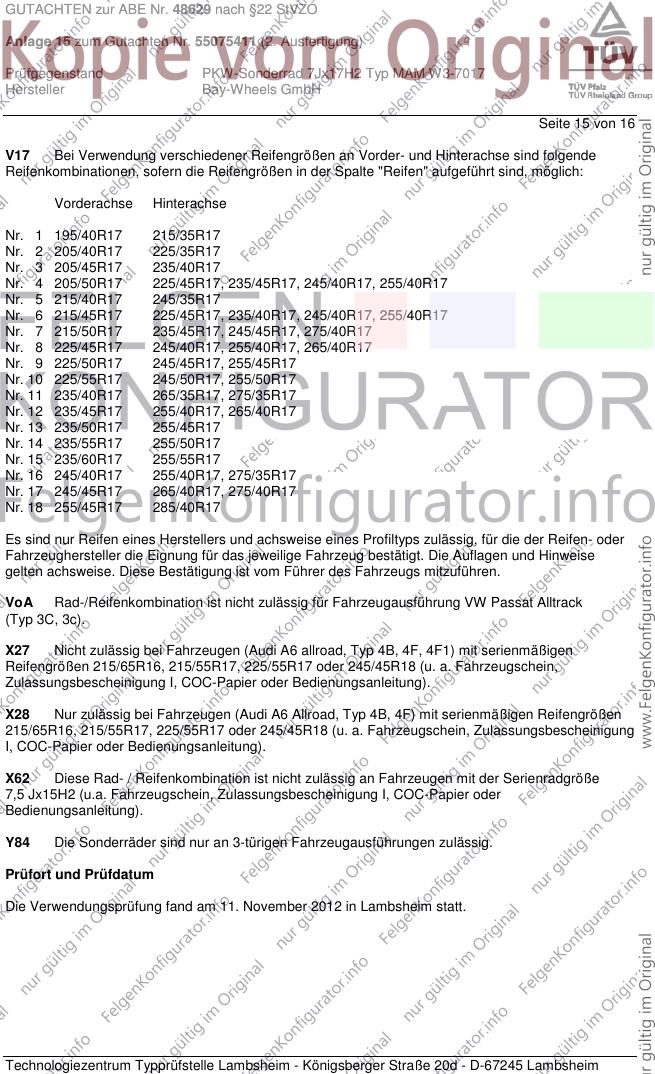

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 15 von 16
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
X62 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit der Serienradgröße
7,5 Jx15H2 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. November 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55075411 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 16 von 16

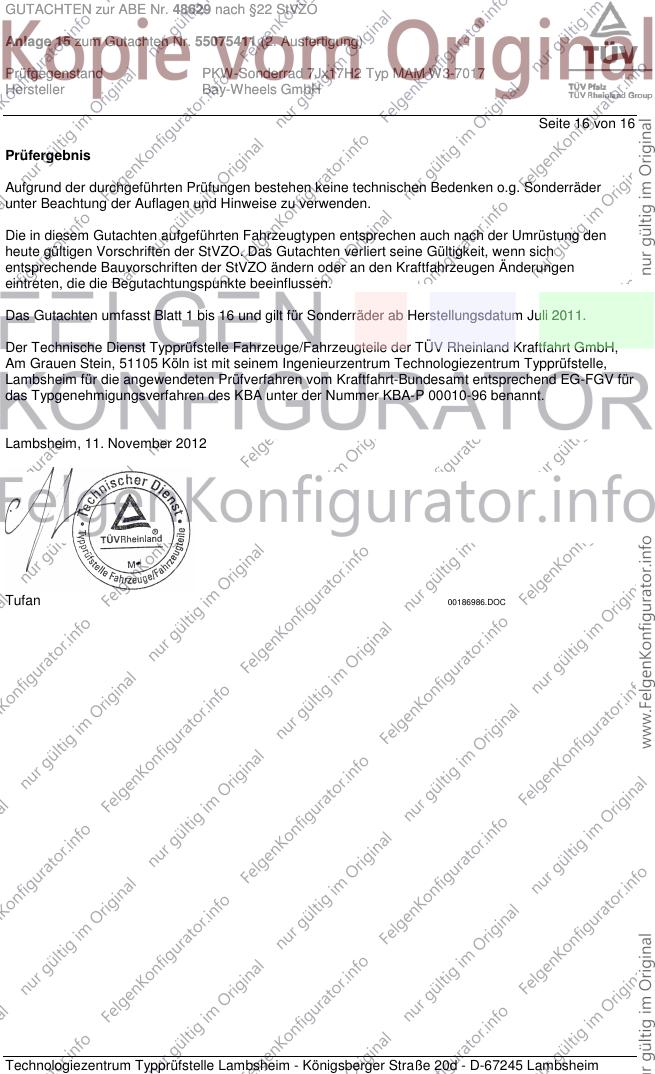

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Juli 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. November 2012
Tufan 00186986.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
