Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung vom 28.09.1988 (BGBl I S.1793)
Nummer der ABE: 48706
Gerät: Sonderräder für Personenkraftwagen
8 J x 18 H2
Typ: RG17 8018
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 48706
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

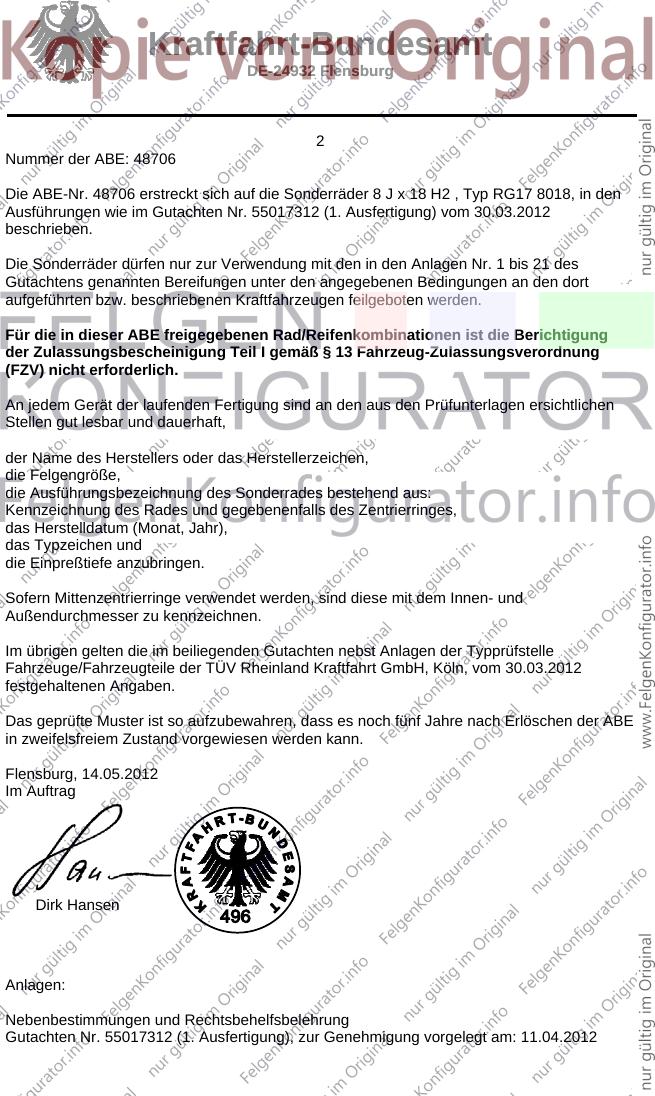

2
Nummer der ABE: 48706
Die ABE-Nr. 48706 erstreckt sich auf die Sonderräder 8 J x 18 H2 , Typ RG17 8018, in den
Ausführungen wie im Gutachten Nr. 55017312 (1. Ausfertigung) vom 30.03.2012
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 21 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
die Ausführungsbezeichnung des Sonderrades bestehend aus:
Kennzeichnung des Rades und gegebenenfalls des Zentrierringes,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 30.03.2012
festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 14.05.2012
Im Auftrag
Dirk Hansen
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 55017312 (1. Ausfertigung), zur Genehmigung vorgelegt am: 11.04.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg

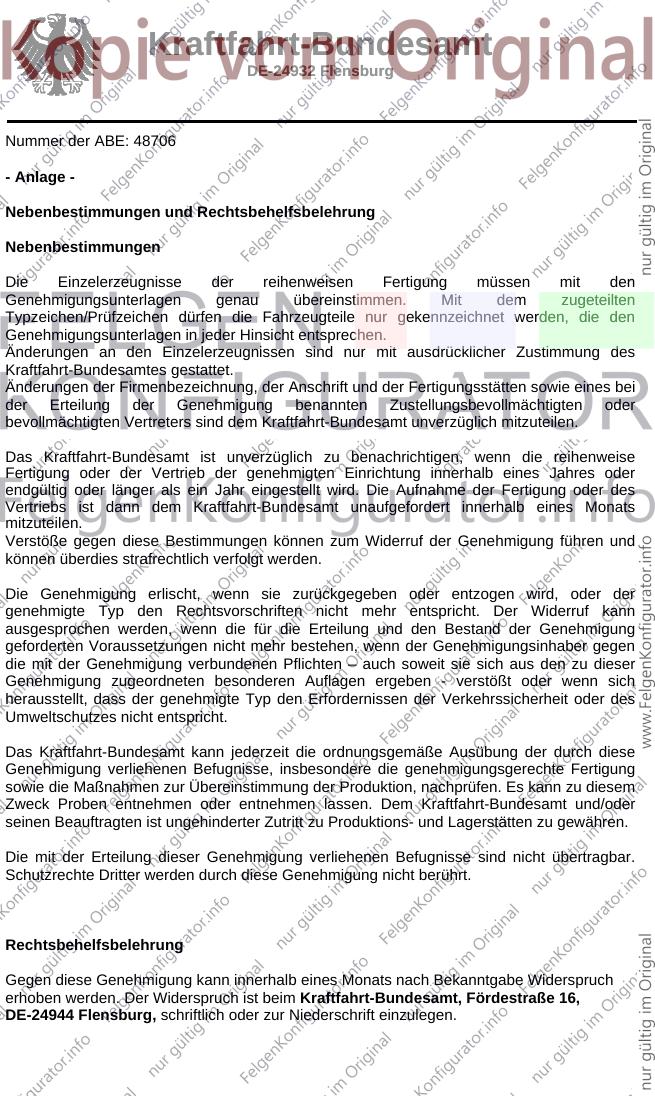

Nummer der ABE: 48706
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 1 von 16
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG17
Typ RG17 8018
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D3 RG17 8018 D3 / Ø66,6xØ57,1 5/112/57,1 40 780 2300
Kennzeichnungen
KBA-Nummer 48706
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG17 8018 (s.o.)
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560D
S02 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560D
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562D
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

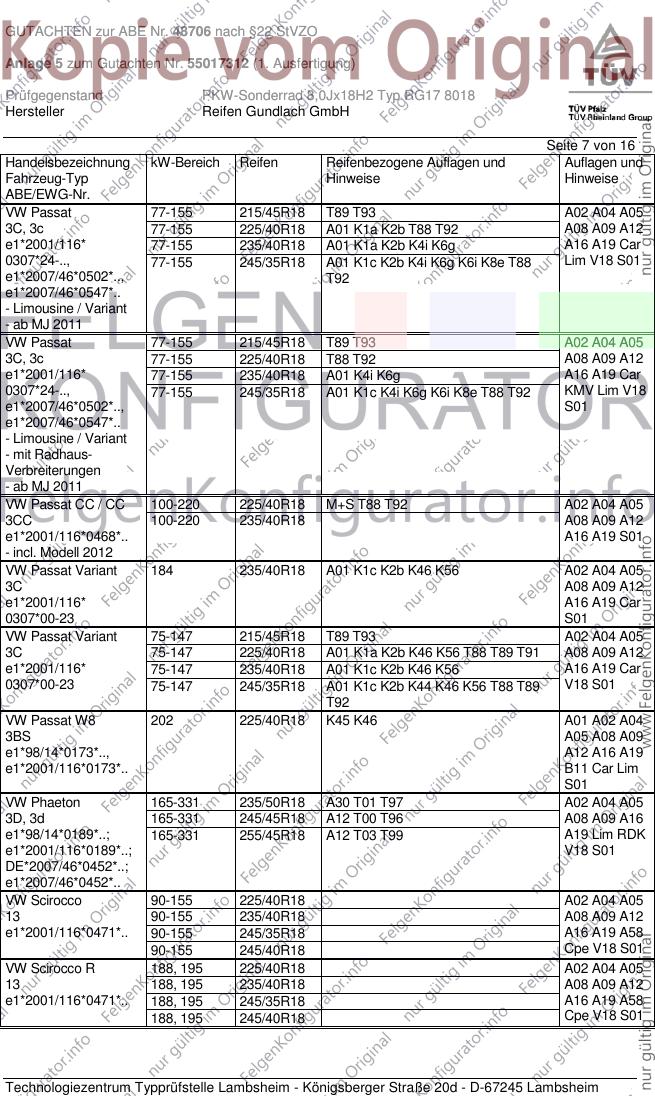

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH

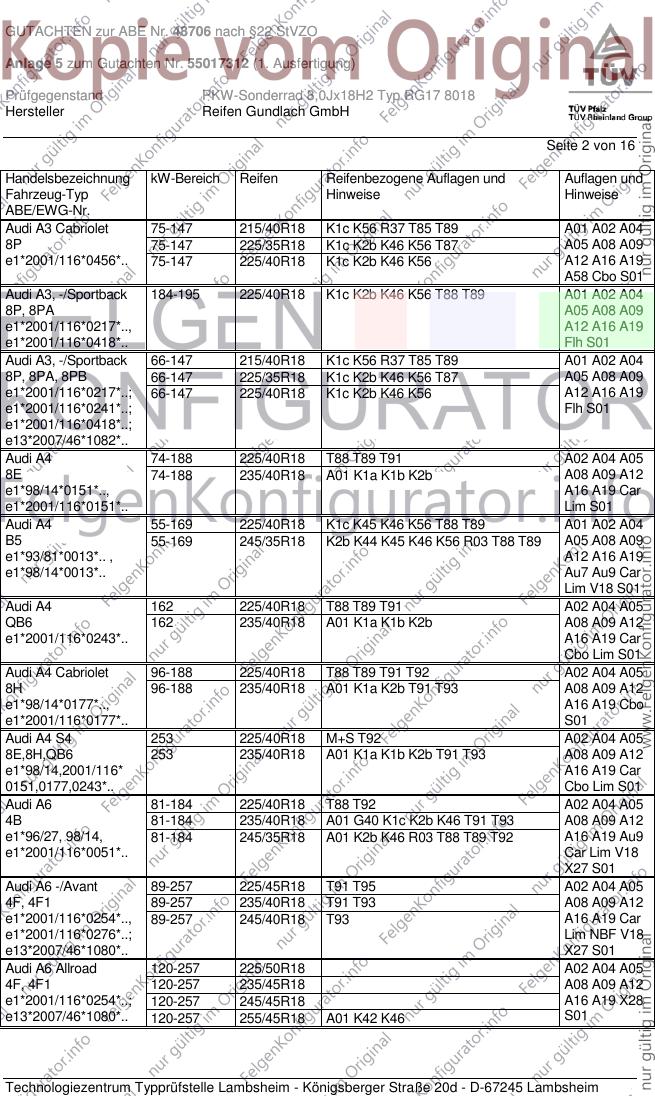

Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 215/40R18 K1c K56 R37 T85 T89 A01 A02 A04
8P 75-147 225/35R18 K1c K2b K46 K56 T87 A05 A08 A09
e1*2001/116*0456*.. 75-147 225/40R18 K1c K2b K46 K56 A12 A16 A19
A58 Cbo S01
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 K56 T88 T89 A01 A02 A04
8P, 8PA A05 A08 A09
e1*2001/116*0217*.., A12 A16 A19
e1*2001/116*0418*.. Flh S01
Audi A3, -/Sportback 66-147 215/40R18 K1c K56 R37 T85 T89 A01 A02 A04
8P, 8PA, 8PB 66-147 225/35R18 K1c K2b K46 K56 T87 A05 A08 A09
e1*2001/116*0217*..; 66-147 225/40R18 K1c K2b K46 K56 A12 A16 A19
e1*2001/116*0241*..; Flh S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-188 225/40R18 T88 T89 T91 A02 A04 A05
8E 74-188 235/40R18 A01 K1a K1b K2b A08 A09 A12
e1*98/14*0151*.., A16 A19 Car
e1*2001/116*0151*.. Lim S01
Audi A4 55-169 225/40R18 K1c K45 K46 K56 T88 T89 A01 A02 A04
B5 55-169 245/35R18 K2b K44 K45 K46 K56 R03 T88 T89 A05 A08 A09
e1*93/81*0013*.. , A12 A16 A19
e1*98/14*0013*.. Au7 Au9 Car
Lim V18 S01
Audi A4 162 225/40R18 T88 T89 T91 A02 A04 A05
QB6 162 235/40R18 A01 K1a K1b K2b A08 A09 A12
e1*2001/116*0243*.. A16 A19 Car
Cbo Lim S01
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A02 A04 A05
8H 96-188 235/40R18 A01 K1a K2b T91 T93 A08 A09 A12
e1*98/14*0177*.., A16 A19 Cbo
e1*2001/116*0177*.. S01
Audi A4 S4 253 225/40R18 M+S T92 A02 A04 A05
8E,8H,QB6 253 235/40R18 A01 K1a K1b K2b T91 T93 A08 A09 A12
e1*98/14,2001/116* A16 A19 Car
0151,0177,0243*.. Cbo Lim S01
Audi A6 81-184 225/40R18 T88 T92 A02 A04 A05
4B 81-184 235/40R18 A01 G40 K1c K2b K46 T91 T93 A08 A09 A12
e1*96/27, 98/14, 81-184 245/35R18 A01 K2b K46 R03 T88 T89 T92 A16 A19 Au9
e1*2001/116*0051*.. Car Lim V18
X27 S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A02 A04 A05
4F, 4F1 89-257 235/40R18 T91 T93 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/40R18 T93 A16 A19 Car
e1*2001/116*0276*..; Lim NBF V18
e13*2007/46*1080*.. X27 S01
Audi A6 Allroad 120-257 225/50R18 A02 A04 A05
4F, 4F1 120-257 235/45R18 A08 A09 A12
e1*2001/116*0254*..; 120-257 245/45R18 A16 A19 X28
e13*2007/46*1080*.. 120-257 255/45R18 A01 K42 K46 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 S6 320 235/45R18 M+S T94 T98 A02 A04 A05
4F, 4F1 A08 A09 A12
e1*2001/116*0254*..; A16 A19 Car
e13*2007/46*1080*.. Lim RDK X27
S01
Audi A8 154-257 235/50R18 A12 R37 A02 A04 A05
4E 154-257 245/45R18 A11 R37 T00 T96 A08 A09 A16
e1*2001/116*0198*.., 154-257 255/45R18 A12 A19 B03 BnK
e1*2001/116*0246*.. 154-331 235/50R18 A12 M+S Lim NBF RDK
154-331 245/45R18 A11 M+S T00 T96 V18 S01
154-331 255/45R18 A12 M+S
Audi A8 110-250 235/50R18 A01 K46 A02 A04 A05
D2 110-309 245/45R18 R35 A08 A09 A12
G850, 110-309 255/45R18 A01 K46 A16 A19 NBF
e1*93/81*0005*..; 265-309 235/50R18 A01 K46 M+S R09 R35 V18 S01
e1*98/14*0005*.. 309 235/45R18 A01 R09 T97 T98
Audi Q3 100-155 225/45R18 A02 A04 A05
8U, 8U1 100-155 225/50R18 A08 A09 A12
e1*2007/46*0591*..; 100-155 235/45R18 A16 A19 A57
e13*2007/46*1163*.. 100-155 235/50R18 V00 V18 S02
100-155 245/45R18
100-155 255/45R18
Audi RS3 Sportback 250 225/40R18 K4g K4i K6g M+S T92 A01 A02 A04
8P A05 A08 A09
e1*2007/46*0615*.. A12 A16 A19
A56 Flh S01
Audi TT 118-155 225/40R18 A02 A04 A05
8J 118-155 225/45R18 A08 A09 A12
e1*2001/116* 118-155 235/40R18 A01 K46 K56 A16 A19 A57
0369, 0374, 0375*.. 118-155 245/40R18 A01 K1a K46 K56 Cbo Cpe S01
118-200 225/40R18 M+S
118-200 225/45R18 M+S
118-200 235/40R18 A01 K46 K56 M+S
118-200 245/40R18 A01 K1a K46 K56 M+S
Ford Galaxy 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A02 A04
WGR 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A05 A08 A09
e1*93/81,95/54, A12 A16 A19
2001/116*0024*.. S03
Seat Alhambra 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A02 A04
7MS 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A05 A08 A09
e1*95/54, 98/14, A12 A16 A19
2001/116*0036*.. S03
Seat Alhambra 85-147 215/45R18 T93 A02 A04 A05
7N 85-147 225/45R18 T95 A08 A09 A12
e1*2007/46*0402*..; 85-147 235/40R18 T93 T95 A16 A19 A57
e1*2007/46*0435*.. 85-147 235/45R18 T94 T98 S02
85-147 245/40R18 A01 K2b T93 T97
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea / Toledo 63-147 215/40R18 K1c T85 T89 A01 A02 A04
5P, 5PN 63-147 225/35R18 K1c K2b T83 T87 A05 A08 A09
e9*2001/116*0050*.. 63-147 225/40R18 K1c K2b T88 T91 A12 A16 A19
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth S01
Seat Exeo / Exeo ST 75-147 215/40R18 R37 T85 T89 A02 A04 A05
3R, 3RN 75-155 225/40R18 T88 T89 A08 A09 A12
e9*2001/116*0072*.., A16 A19 A58
e9*2007/46*0011*.. Car Lim S01
Seat Leon 63-155 215/40R18 K1a K1b K27 K2b R37 T85 T89 A01 A02 A04
1P, 1PN 63-155 225/35R18 K1a K1b K27 K2b R37 T83 T87 A05 A08 A09
e9*2001/116*0052*..; 63-195 225/40R18 K1a K1b K27 K2b A12 A16 A19
e9*2007/46*0013*.. A58 Flh S01
Skoda Octavia 55-118 215/40R18 A58 K1a R37 T89 A01 A02 A04
1Z 55-147 225/40R18 K1c T88 T89 T91 A05 A08 A09
e11*2001/116*0230*; 55-147 245/35R18 K2b K46 K56 R03 T88 T89 T92 A12 A16 A19
e11*2007/46*0012*.. Car Lim Npf
V00 V18 S01
Skoda Octavia Scout 103-118 225/45R18 K1c A01 A02 A04
1Z 103-118 235/40R18 K1c K56 A05 A08 A09
e11*2001/116* 103-118 245/40R18 K1c K2b K30 K44 K46 K56 A12 A16 A19
0230*21-..; A56 Car KMV
e11*2007/46*0012*.. S01
Skoda Superb 77-191 225/40R18 K1a K2b K56 T92 A01 A02 A04
3T 77-191 245/35R18 K1c K27 K2b K41 K44 K46 K56 T92 A05 A08 A09
e11*2001/116*0326*; A12 A16 A19
e11*2007/46*0014*.. Car Lim V18
S01
Skoda Yeti 77-125 215/45R18 T89 T93 A02 A04 A05
5L 77-125 225/40R18 T89 T91 T92 A08 A09 A12
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95 A16 A19 A57
e11*2007/46*0034*.. 77-125 235/40R18 A01 K1a K1b K2b T91 T93 S01
77-125 245/40R18 A01 K1a K1b K2b
VW Beetle (II) 77-147 215/45R18 A02 A04 A05
16 77-147 215/50R18 A01 K1a K1b R70 A08 A09 A12
e1*2007/46*0539*.. 77-147 225/45R18 A16 A19 A58
77-147 235/40R18 A01 K1a K1b V18 S01
77-147 235/45R18 A01 K1a K1b
77-147 245/40R18 A01 K1c K2b K3a K3c
77-147 245/45R18 A01 K1c K2b K3a K3c
VW Bus 50-103 235/45R18 G01 K41 K42 T94 T98 T99 156 A01 A02 A04
7DB 50-103 245/40R18 K42 T97 156 A05 A08 A09
e1*96/79*0067*.., 50-103 245/45R18 G01 K41 K42 K45 LK6 T00 T96 156 A12 A16 A19
e1*98/14*0067*.. K1c K2b K34
S03
VW Bus 65-150 235/45R18 K1c K2b K41 T98 T99 156 A01 A02 A04
7DZ 65-150 245/40R18 K1c K2b T97 156 A05 A08 A09
e1*97/27*0095*.., 65-150 245/45R18 G67 K1c K2b T00 T96 156 A12 A16 A19
e1*98/14*0095*.. 65-150 255/45R18 K2b R03 T99 156 K34 K42 R70
VJ8 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus, Transporter 50-103 235/45R18 G01 K41 K42 T94 T98 T99 156 A01 A02 A04
70X02.., 70X12.. 50-103 245/40R18 K42 T93 T97 156 A05 A08 A09
H297-300, 304, 306, A12 A16 A19
H322-327 K1a K2b K34
S03
VW Bus, Transporter 50-103 235/45R18 G01 K41 K42 T98 T99 156 A01 A02 A04
7DW, 7DWA 50-103 245/40R18 K42 T97 156 A05 A08 A09
e1*96/79, 98/14* A12 A16 A19
0066,0120*.. K1c K2b K34
S03
VW Caddy 51-103 225/40R18 K1c K2c T88 T92 A01 A02 A04
2K, 2KN A05 A08 A09
e1*2001/116*0252*..; A12 A16 A19
e1*2007/46*0217*..; A57 A59 S01
L320
- incl. MJ 2011
VW Caddy Maxi 62-103 225/40R18 K1c K2c T88 T92 A01 A02 A04
2K, 2KN A05 A08 A09
e1*2001/116*0252*..; A12 A16 A19
e1*2007/46*0217*..; A57 A67 S01
L320
- incl. MJ 2011
VW Cross Touran 75-125 215/45R18 R02 T89 T93 A02 A04 A05
1T 75-125 215/45R18 M+S R03 T89 T93 A08 A09 A12
e1*2001/116 75-125 225/40R18 A01 K1a M+S T88 T89 T91 A16 A19 KMV
*0211*15-22; 75-125 235/40R18 A01 K1a R02 V18 S01
e1*2007/46* 75-125 235/40R18 R03
0357*00-01
VW EOS 85-184 215/45R18 A02 A04 A05
1F 85-184 225/40R18 A01 K2b K46 K56 A08 A09 A12
e1*2001/116*0349*.. 85-191 215/45R18 M+S A16 A19 A58
- incl. Facelift 2011 85-191 225/40R18 A01 K2b K46 K56 M+S Cbo V18 S01
85-191 235/40R18 A01 K1a K2b K46 K56
85-191 245/35R18 A01 K1a K1b K2a K2b K44 K46 K56
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A02 A04
1K 55-169 225/35R18 K1c K2b R37 T83 T87 A05 A08 A09
e1*2001/116* 55-184 225/40R18 K1c K2b A12 A16 A19
0242*00-24 Flh S01
VW Golf (V) Variant 59-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A01 A02 A04
1KM 59-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A05 A08 A09
e1*2001/116* 59-147 225/40R18 K1c K27 K2c K41 K44 K46 A12 A16 A19
0328*00-14 A58 Car K56
S01
VW Golf (VI) 59-173 215/40R18 K1c K2b K3a K6g K8d T85 T89 A01 A02 A04
1K 59-173 225/35R18 K1c K2b K3a K6g K8d T83 T87 A05 A08 A09
e1*2001/116 59-173 225/40R18 K1c K2b K3a K6g K8d A12 A16 A19
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8i T86 T90 Cbo Flh V18
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8i S01
- Fließheck/Cabrio 59-173 245/35R18 K1c K2c K3a K6h K8r
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 215/40R18 K1c K2b K3a K6h K8d T85 T89 A01 A02 A04
1KM 59-118 225/35R18 K1c K2b K3a K6h K8d T83 T87 A05 A08 A09
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8d A12 A16 A19
e1*2007/46*0492*.. 59-118 235/35R18 K1c K2b K3a K6h K8i T86 T90 Car V18 S01
59-118 235/40R18 K1c K2b K3a K6h K8i
59-118 245/35R18 K1c K2c K3a K6h K8r
VW Golf Plus 55-125 215/40R18 K1a K1b K27 K2b K44 T85 T89 A01 A02 A04
1KP 55-125 225/40R18 K1c K27 K2b K44 T88 T89 A05 A08 A09
e1*2001/116*0304*.. 55-85 225/35R18 K1c K27 K2b K44 T87 A12 A16 A19
e1*2007/46*0491*.. A58 Flh K56
S01
VW Golf R (VI) 188, 199 215/40R18 K1c K2b K3a K6g K8d T89 A01 A02 A04
1K 188, 199 225/40R18 K1c K2b K3a K6g K8d A05 A08 A09
e1*2001/116 188, 199 235/35R18 K1c K2c K3a K6h K8i T90 A12 A16 A19
*0242*33-.. 188, 199 235/40R18 K1c K2c K3a K6h K8i Flh V18 S01
188, 199 245/35R18 K1c K2c K3a K6h K8r
VW Jetta 77-147 205/40R18 K1c K2b K3a K6g K8e T86 A01 A02 A04
16, 16H 77-147 215/40R18 K1c K2b K3a K6g K8e T89 A05 A08 A09
e1*2007/46*0539*..; 77-147 225/40R18 K1c K2b K3a K6h K6i K8m A12 A16 A19
e1*2007/46*0584*.. 77-147 235/35R18 K1c K2c K3a K5c K6h K6i K8s T86 A58 Sth V18
77-147 235/40R18 K1c K2c K3a K5c K6h K6i K8s S01
VW Jetta 66-147 215/40R18 K1c K27 K2b K44 K46 T85 T89 A01 A02 A04
1KM 66-147 225/35R18 K1c K27 K2c K44 K46 T83 T87 A05 A08 A09
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K2c K41 K44 K46 A12 A16 A19
A58 K56 Sth
S01
VW Passat 66-142 225/40R18 K2b K41 K46 K56 T88 T89 T91 A01 A02 A04
3B 66-142 245/35R18 K2b K44 K46 K56 R03 A05 A08 A09
e1*95/54*0043*.., A12 A16 A19
e1*98/14*0043*.. Car K1c Lim
V18 S01
VW Passat 74-142 225/40R18 K45 K46 T88 T89 T91 A01 A02 A04
3BG 74-142 245/35R18 K46 R03 T88 T89 A05 A08 A09
e1*98/14*0157*.., A12 A16 A19
e1*2001/116*0157*.. Car Lim V18
S01
VW Passat 75-147 215/45R18 K1a K46 K56 A01 A02 A04
3C 75-147 225/40R18 K1a K46 K56 T88 T89 A05 A08 A09
e1*2001/116* 75-147 235/40R18 K1c K2b K46 K56 A12 A16 A19
0307*00-23 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89 Lim V18 S01
VW Passat 184 215/45R18 K1a K46 K56 M+S A01 A02 A04
3C 184 225/40R18 K1a K46 K56 M+S T88 T89 A05 A08 A09
e1*2001/116* 184 235/40R18 K1c K2b K46 K56 A12 A16 A19
0307*00-23 184 245/35R18 K1c K2b K44 K46 K56 T88 T89 Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 215/45R18 T89 T93 A02 A04 A05
3C, 3c 77-155 225/40R18 A01 K1a K2b T88 T92 A08 A09 A12
e1*2001/116* 77-155 235/40R18 A01 K1a K2b K4i K6g A16 A19 Car
0307*24-.., 77-155 245/35R18 A01 K1c K2b K4i K6g K6i K8e T88 Lim V18 S01
e1*2007/46*0502*.., T92
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 215/45R18 T89 T93 A02 A04 A05
3C, 3c 77-155 225/40R18 T88 T92 A08 A09 A12
e1*2001/116* 77-155 235/40R18 A01 K4i K6g A16 A19 Car
0307*24-.., 77-155 245/35R18 A01 K1c K4i K6g K6i K8e T88 T92 KMV Lim V18
e1*2007/46*0502*.., S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat CC / CC 100-220 225/40R18 M+S T88 T92 A02 A04 A05
3CC 100-220 235/40R18 A08 A09 A12
e1*2001/116*0468*.. A16 A19 S01
- incl. Modell 2012
VW Passat Variant 184 235/40R18 A01 K1c K2b K46 K56 A02 A04 A05
3C A08 A09 A12
e1*2001/116* A16 A19 Car
0307*00-23 S01
VW Passat Variant 75-147 215/45R18 T89 T93 A02 A04 A05
3C 75-147 225/40R18 A01 K1a K2b K46 K56 T88 T89 T91 A08 A09 A12
e1*2001/116* 75-147 235/40R18 A01 K1c K2b K46 K56 A16 A19 Car
0307*00-23 75-147 245/35R18 A01 K1c K2b K44 K46 K56 T88 T89 V18 S01
T92
VW Passat W8 202 225/40R18 K45 K46 A01 A02 A04
3BS A05 A08 A09
e1*98/14*0173*.., A12 A16 A19
e1*2001/116*0173*.. B11 Car Lim
S01
VW Phaeton 165-331 235/50R18 A30 T01 T97 A02 A04 A05
3D, 3d 165-331 245/45R18 A12 T00 T96 A08 A09 A16
e1*98/14*0189*..; 165-331 255/45R18 A12 T03 T99 A19 Lim RDK
e1*2001/116*0189*..; V18 S01
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-155 225/40R18 A02 A04 A05
13 90-155 235/40R18 A08 A09 A12
e1*2001/116*0471*.. 90-155 245/35R18 A16 A19 A58
90-155 245/40R18 Cpe V18 S01
VW Scirocco R 188, 195 225/40R18 A02 A04 A05
13 188, 195 235/40R18 A08 A09 A12
e1*2001/116*0471*.. 188, 195 245/35R18 A16 A19 A58
188, 195 245/40R18 Cpe V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Sharan 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A02 A04
7M 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A05 A08 A09
e1*93/81,95/54, A12 A16 A19
98/14,2001/116 S03
*0023*..
VW Sharan 85-147 215/45R18 T93 A02 A04 A05
7N 85-147 225/45R18 T95 A08 A09 A12
e1*2007/46*0401*..; 85-147 235/40R18 T93 T95 A16 A19 A57
e1*2007/46*0434*.. 85-147 235/45R18 T94 T98 S02
85-147 245/40R18 A01 K2b T93 T97
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A08 A09 A12
e1*2001/116*0450*.., 81-155 245/45R18 A16 A19 KMV
e1*2007/46*0487*.. 81-155 255/45R18 S02
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/50R18 K2b A01 A02 A04
5N 81-155 235/50R18 K1a K1b K2b A05 A08 A09
e1*2001/116* 81-155 245/45R18 K2b A12 A16 A19
0450*00-10; 81-155 255/45R18 K1a K1b K2b S02
e1*2007/46*
0487*00-01
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A01 K1a K1b K2b A08 A09 A12
e1*2001/116* 81-155 245/45R18 A16 A19 S02
0450*11-..; 81-155 255/45R18 A01 K1a K1b K2b
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Touran 66-125 215/40R18 K1c K2b T89 A01 A02 A04
1T 66-125 225/40R18 K1c K2b T88 T89 T91 A05 A08 A09
e1*2001/116* A12 A16 A19
0211*00-22; A58 Npf S01
e1*2007/46*
0357*00-01
VW Touran 66-125 215/40R18 K1a K2b T89 A01 A02 A04
1T, 1t 66-125 225/40R18 K1c K2b T88 T92 A05 A08 A09
e1*2001/116* A12 A16 A19
0211*23-..; A58 Npf S01
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 9 von 16

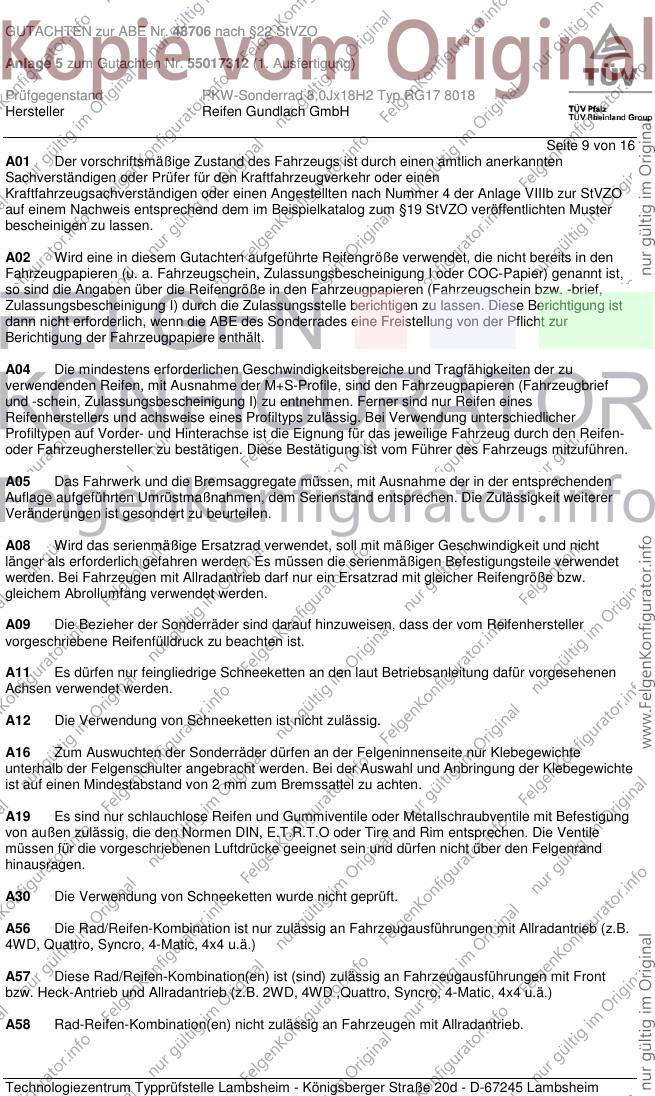

A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 10 von 16
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 20.
Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeits-
messers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO)
liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 11 von 16

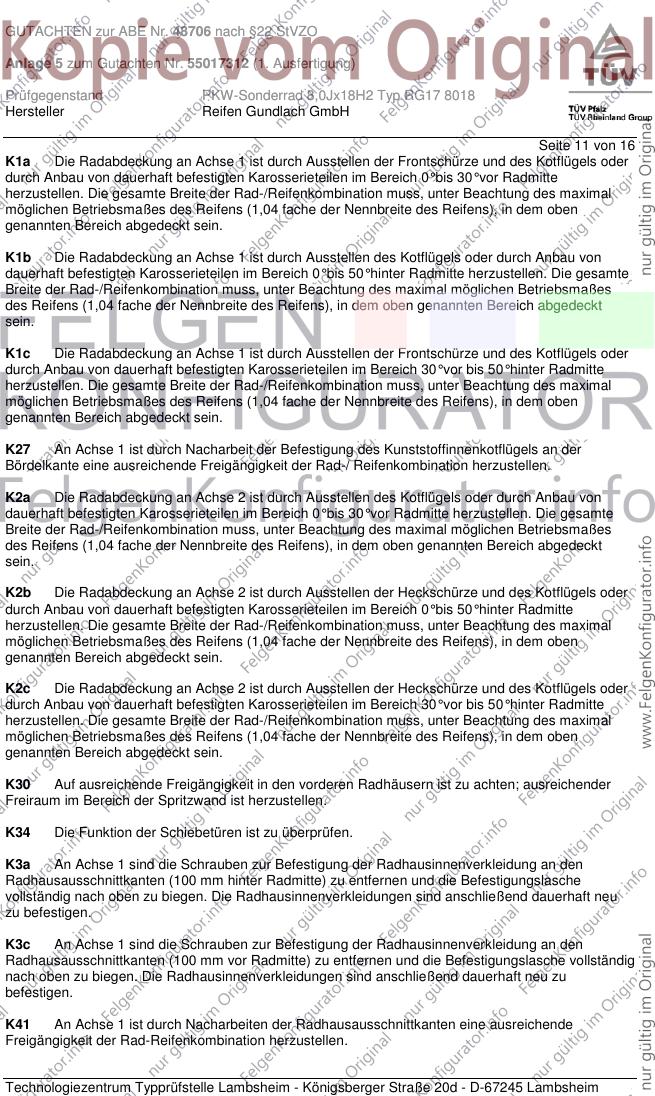

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 12 von 16
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 13 von 16
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 14 von 16
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 15 von 16

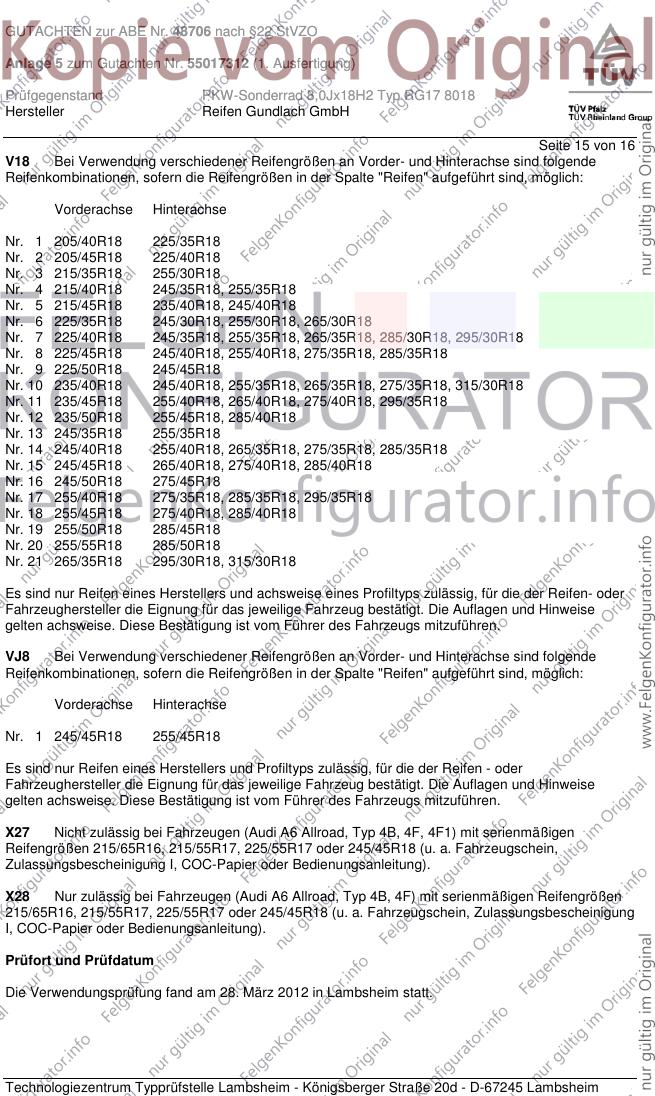

V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VJ8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/45R18 255/45R18
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. März 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48706 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55017312 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ RG17 8018
Hersteller Reifen Gundlach GmbH
Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Dezember 2011.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 28. März 2012
Laux 00178550.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
