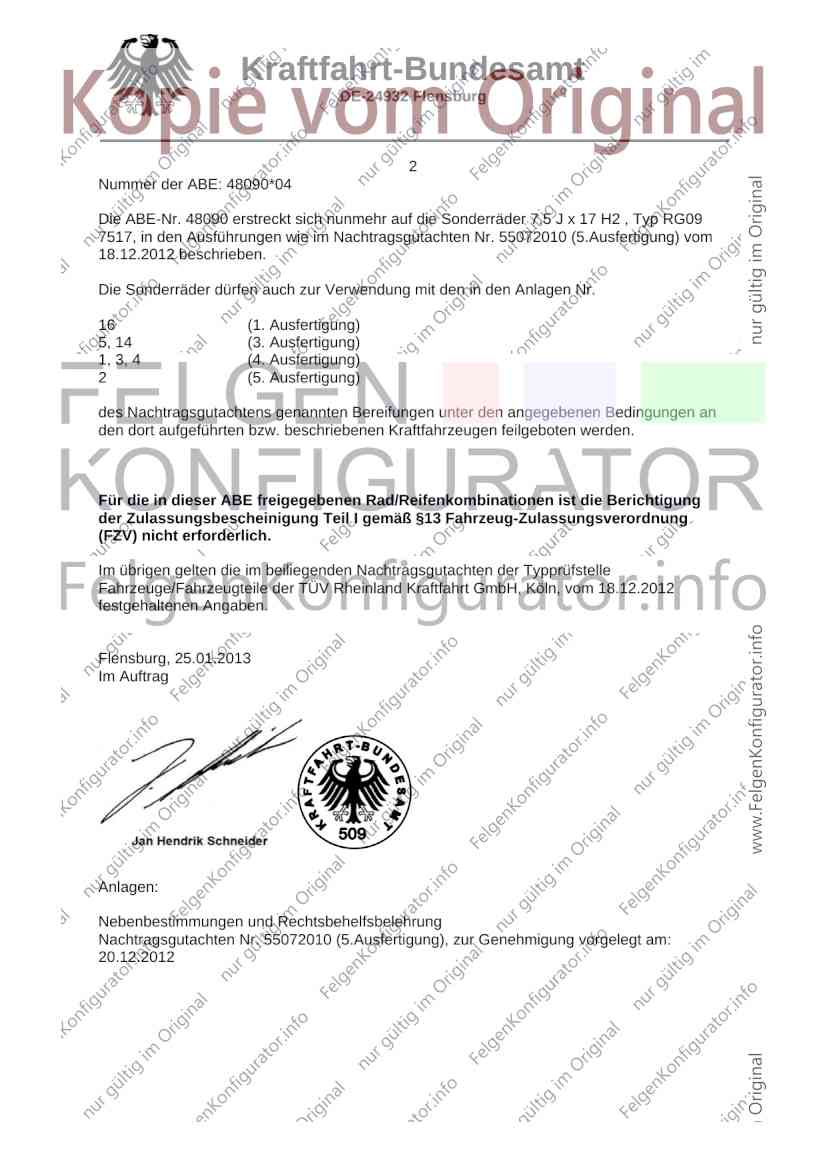

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48090*04
Gerät: Sonderräder für Personenkraftwagen
7,5 J x 17 H2
Typ: RG09 7517
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48090*04
Die ABE-Nr. 48090 erstreckt sich nunmehr auf die Sonderräder 7,5 J x 17 H2 , Typ RG09
7517, in den Ausführungen wie im Nachtragsgutachten Nr. 55072010 (5.Ausfertigung) vom
18.12.2012 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
16 (1. Ausfertigung)
5, 14 (3. Ausfertigung)
1, 3, 4 (4. Ausfertigung)
2 (5. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 18.12.2012
festgehaltenen Angaben.
Flensburg, 25.01.2013
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55072010 (5.Ausfertigung), zur Genehmigung vorgelegt am:
20.12.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48090*04
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

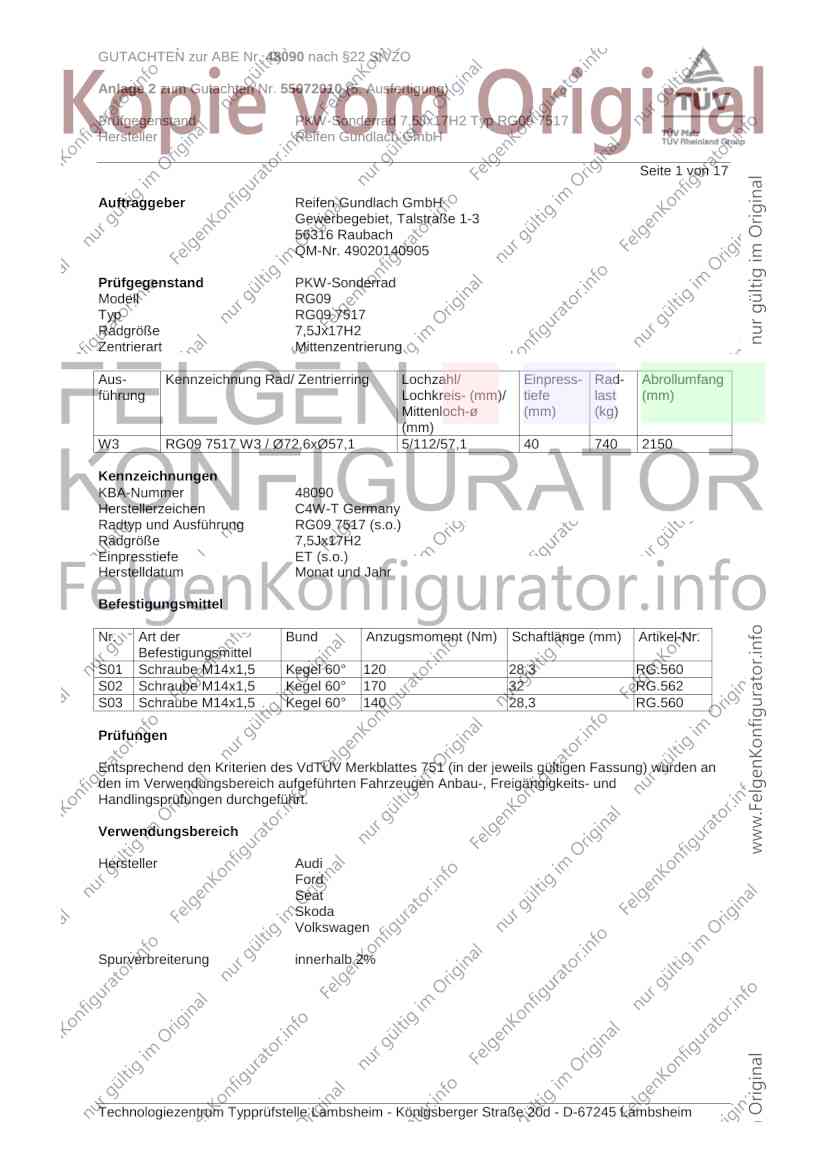

GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 1 von 17
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG09
Typ RG09 7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 RG09 7517 W3 / Ø72,6xØ57,1 5/112/57,1 40 740 2150
Kennzeichnungen
KBA-Nummer 48090
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG09 7517 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560
S02 Schraube M14x1,5 Kegel 60° 170 32 RG.562
S03 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 205/50R17 A01 K1a K2b K3a K6g K8h A02 A04 A05
8V 77-132 215/45R17 A08 A09 A12
e1*2007/46*0607*.. 77-132 225/45R17 A01 K1a K2b K3a K6g K8h A16 A21 A58
77-132 235/45R17 A01 K1c K2b K3a K4i K5d K6g K8h F24 V17 Y84
S01
Audi A3 Cabriolet 75-147 205/50R17 K1c R37 A01 A02 A04
8P 75-147 215/45R17 K1a K1b R37 T87 T88 A05 A08 A09
e1*2001/116*0456*.. 75-147 225/45R17 K1c A12 A16 A21
75-147 235/45R17 K1c K2b K46 A58 Cbo K56
V17 S01
Audi A3, -/Sportback 184-195 205/50R17 K1c K56 M+S A01 A02 A04
8P, 8PA 184-195 215/45R17 K1a K1b K56 M+S T88 T91 A05 A08 A09
e1*2001/116*0217*.., 184-195 225/45R17 K1c K56 A12 A16 A21
e1*2001/116*0418*.. 184-195 235/45R17 K1c K2b K46 K56 B03 Flh S01
Audi A3, -/Sportback 66-147 205/50R17 K1c R37 A01 A02 A04
8P, 8PA, 8PB 66-147 215/45R17 K1a K1b R37 T87 T88 A05 A08 A09
e1*2001/116*0217*..; 66-147 225/45R17 K1c A12 A16 A21
e1*2001/116*0241*..; 66-147 235/45R17 K1c K2b K46 Flh K56 V17
e1*2001/116*0418*..; S01
e13*2007/46*1082*..
Audi A4 74-140 205/50R17 R37 T89 T93 A02 A04 A05
8E 74-162 205/50R17 M+S T89 T93 A08 A09 A12
e1*98/14*0151*.., 74-162 215/45R17 R37 T87 T88 T91 A16 A21 Car
e1*2001/116*0151*.. 74-162 225/45R17 R37 T90 T91 Lim V17 W20
74-162 235/45R17 S01
Audi A4 55-169 205/50R17 A02 A04 A05
B5 55-169 215/45R17 T87 T88 T91 A08 A09 A12
e1*93/81*0013*.. , 55-169 225/45R17 A16 A21 Au7
e1*98/14*0013*.. Au9 Car Lim
V17 S01
Audi A4 162 205/50R17 M+S T89 T93 A02 A04 A05
QB6 162 215/45R17 R37 T88 T91 A08 A09 A12
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A16 A21 Car
162 235/45R17 Cbo Lim V17
W20 S01
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A02 A04 A05
8H 96-162 205/50R17 M+S T89 T93 A08 A09 A12
e1*98/14*0177*.., 96-162 215/45R17 R37 T88 T91 A16 A21 Cbo
e1*2001/116*0177*.. 96-162 225/45R17 T90 T91 T93 V17 W20 S01
96-162 235/45R17
Audi A4 S4 253 215/50R17 M+S R09 T93 T95 A02 A04 A05
8E,8H,QB6 253 225/45R17 M+S T91 T93 A08 A09 A12
e1*98/14,2001/116* A16 A21 Car
0151,0177,0243*.. Cbo Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 162-184 205/50R17 M+S T89 T93 A02 A04 A05
4B 81-142 205/50R17 T89 T93 A08 A09 A12
e1*96/27, 98/14, 81-184 215/45R17 A01 K1a T87 T88 T91 A16 A21 Au9
e1*2001/116*0051*.. 81-184 225/45R17 A01 K1c K46 T90 T91 T93 Car Lim V17
81-184 235/40R17 A01 K1c K46 R70 T90 T94 X27 S01
81-184 235/45R17 A01 G40 K1c K46
Audi A6 -/Avant 89-257 225/50R17 T93 A02 A04 A05
4F, 4F1 89-257 235/45R17 T93 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/45R17 A16 A21 Car
e1*2001/116*0276*..; Lim NBF V17
e13*2007/46*1080*.. X27 S01
Audi A6 Allroad 120-257 215/55R17 A30 M+S T94 A02 A04 A05
4F, 4F1 120-257 225/55R17 A12 M+S A08 A09 A16
e1*2001/116*0254*..; A21 X28 S01
e13*2007/46*1080*..
Audi A8 154-257 235/55R17 A11 M+S A02 A04 A05
4E 155-171 235/55R17 A11 A08 A09 A16
e1*2001/116*0198*.., 155-171 245/50R17 A01 A12 K1a A21 B03 Lim
e1*2001/116*0246*.. 155-171 245/55R17 A01 A12 G01 K1a K41 NBF RDK
S01
Audi A8 110-250 225/55R17 R35 A02 A04 A05
D2 110-250 245/45R17 A08 A09 A12
G850, 265 225/55R17 M+S A16 A21 B03
e1*93/81*0005*..; B23 NBF S01
e1*98/14*0005*..
Audi Q3 100-155 215/55R17 A02 A04 A05
8U, 8U1 100-155 215/60R17 A08 A09 A12
e1*2007/46*0591*..; 100-155 225/50R17 A16 A21 A57
e13*2007/46*1163*.. 100-155 225/55R17 V00 V17 S03
100-155 235/50R17
100-155 235/55R17
100-155 245/50R17
Audi Q3 100-155 215/55R17 A02 A04 A05
8U, 8U1 100-155 215/60R17 A08 A09 A12
e1*2007/46*0591*..; 100-155 225/50R17 A16 A21 A57
e13*2007/46*1163*.. 100-155 225/55R17 KMV V00 V17
- mit Radhaus- 100-155 235/50R17 S03
Verbreiterungen 100-155 235/55R17
100-155 245/50R17
Audi TT 118-155 225/50R17 A01 K46 K56 A02 A04 A05
8J 118-155 235/45R17 A08 A09 A12
e1*2001/116* 118-155 245/45R17 A01 K46 K56 A16 A21 A57
0369, 0374, 0375*.. 118-200 225/50R17 A01 K46 K56 M+S Cbo Cpe S01
118-200 235/45R17 M+S
118-200 245/45R17 A01 K46 K56 M+S
Ford Galaxy 66-150 225/45R17 K2b K56 T91 T93 T94 A01 A02 A04
WGR 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 A05 A08 A09
e1*93/81,95/54, 66-150 245/40R17 K1a K2c K42 K56 R70 T91 T93 A12 A16 A21
2001/116*0024*.. K46 V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Alhambra 66-150 225/45R17 K2b K56 T91 T93 T94 A01 A02 A04
7MS 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 A05 A08 A09
e1*95/54, 98/14, 66-150 245/40R17 K1a K2c K42 K56 R70 T91 T95 A12 A16 A21
2001/116*0036*.. K46 V17 S02
Seat Alhambra 85-147 205/55R17 T95 A02 A04 A05
7N 85-147 215/50R17 T95 A08 A09 A12
e1*2007/46*0402*..; 85-147 215/55R17 T94 T98 A16 A21 A57
e1*2007/46*0435*.. 85-147 225/50R17 T94 T98 S03
85-147 235/45R17 T93 T94 T97
85-147 245/45R17 T95 T99
Seat Altea / Toledo 63-155 205/50R17 K1c T89 T93 A01 A02 A04
5P, 5PN 63-155 215/45R17 K1c T87 T88 T91 A05 A08 A09
e9*2001/116*0050*.. 63-155 225/45R17 K1c A12 A16 A21
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth V17
S01
Seat Exeo / Exeo ST 75-125 205/50R17 A90 R37 A02 A04 A05
3R, 3RN 75-125 215/45R17 A33 R37 T87 T88 T91 A08 A09 A16
e9*2001/116*0072*.., 75-125 225/45R17 A90 A21 A58 Car
e9*2007/46*0011*.. 75-125 235/45R17 A12 Lim V17 W20
S01
Seat Leon 63-155 205/50R17 K1a K1b K27 K2b R37 A01 A02 A04
1P, 1PN 63-155 215/45R17 K1a K2b R37 A05 A08 A09
e9*2001/116*0052*..; 63-195 225/45R17 K1a K1b K27 K2b A12 A16 A21
e9*2007/46*0013*.. A58 Flh S01
Seat Leon 66-110 205/50R17 A01 K1a K2b A02 A04 A05
5F 66-110 215/45R17 A08 A09 A12
e9*2007/46*0094*.. 66-110 225/45R17 A01 K1a K2b A16 A21 A58
66-110 235/45R17 A01 K1a K1b K2b K3c K6j K8g F23 V17 Y85
S01
Skoda Octavia (II) 55-118 205/50R17 K1a R37 T89 T93 A01 A02 A04
1Z 55-118 215/45R17 K1a R37 T88 T91 A05 A08 A09
e11*2001/116*0230*; 55-147 205/50R17 K1a M+S A12 A16 A21
e11*2007/46*0012*.. 55-147 215/45R17 K1a M+S T91 Car Lim Npf
55-147 225/45R17 K1a K1b V17 S01
Skoda Octavia (II) 103-118 205/50R17 K1a M+S T93 A01 A02 A04
Scout 103-118 225/45R17 K1c M+S T91 A05 A08 A09
1Z 103-118 225/50R17 K1c K56 A12 A16 A21
e11*2001/116* 103-118 235/45R17 K1c A56 Car KMV
0230*21-..; S01
e11*2007/46*0012*..
Skoda Superb 77-147 205/50R17 K1a K2b K56 T93 A01 A02 A04
3T 77-191 205/50R17 K1a K2b K56 M+S T93 A05 A08 A09
e11*2001/116*0326*; 77-191 225/45R17 K1a K2b K56 T94 A12 A16 A21
e11*2007/46*0014*.. 77-191 235/45R17 K1a K1b K27 K2b K44 K46 K56 Car Lim V17
S01
Skoda Superb 74-142 205/50R17 R37 T89 T93 A02 A04 A05
3U 74-142 215/45R17 R37 T87 T88 T91 A08 A09 A12
e11*98/14*0187*.. 74-142 225/45R17 A01 K45 T90 T91 A16 A21 A58
74-142 235/40R17 A01 LK6 R70 T90 T94 Lim V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

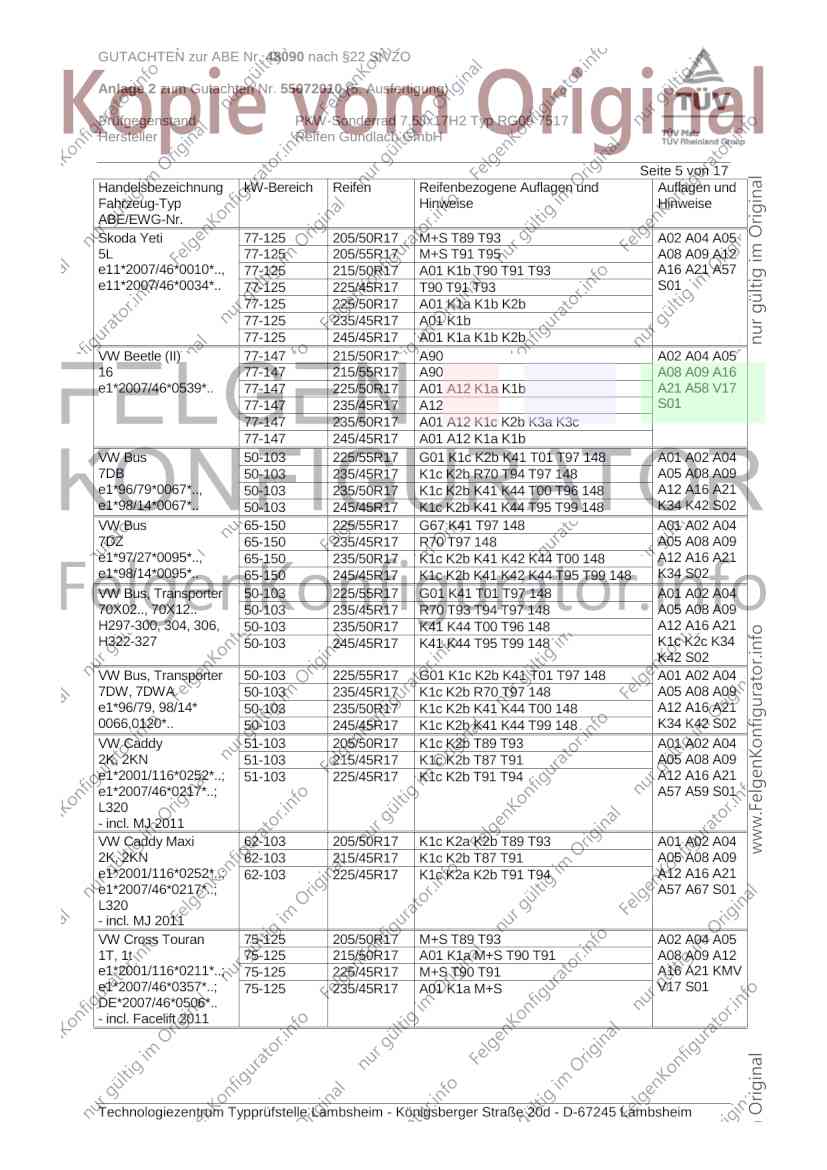

Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Yeti 77-125 205/50R17 M+S T89 T93 A02 A04 A05
5L 77-125 205/55R17 M+S T91 T95 A08 A09 A12
e11*2007/46*0010*.., 77-125 215/50R17 A01 K1b T90 T91 T93 A16 A21 A57
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93 S01
77-125 225/50R17 A01 K1a K1b K2b
77-125 235/45R17 A01 K1b
77-125 245/45R17 A01 K1a K1b K2b
VW Beetle (II) 77-147 215/50R17 A90 A02 A04 A05
16 77-147 215/55R17 A90 A08 A09 A16
e1*2007/46*0539*.. 77-147 225/50R17 A01 A12 K1a K1b A21 A58 V17
77-147 235/45R17 A12 S01
77-147 235/50R17 A01 A12 K1c K2b K3a K3c
77-147 245/45R17 A01 A12 K1a K1b
VW Bus 50-103 225/55R17 G01 K1c K2b K41 T01 T97 148 A01 A02 A04
7DB 50-103 235/45R17 K1c K2b R70 T94 T97 148 A05 A08 A09
e1*96/79*0067*.., 50-103 235/50R17 K1c K2b K41 K44 T00 T96 148 A12 A16 A21
e1*98/14*0067*.. 50-103 245/45R17 K1c K2b K41 K44 T95 T99 148 K34 K42 S02
VW Bus 65-150 225/55R17 G67 K41 T97 148 A01 A02 A04
7DZ 65-150 235/45R17 R70 T97 148 A05 A08 A09
e1*97/27*0095*.., 65-150 235/50R17 K1c K2b K41 K42 K44 T00 148 A12 A16 A21
e1*98/14*0095*.. 65-150 245/45R17 K1c K2b K41 K42 K44 T95 T99 148 K34 S02
VW Bus, Transporter 50-103 225/55R17 G01 K41 T01 T97 148 A01 A02 A04
70X02.., 70X12.. 50-103 235/45R17 R70 T93 T94 T97 148 A05 A08 A09
H297-300, 304, 306, 50-103 235/50R17 K41 K44 T00 T96 148 A12 A16 A21
H322-327 50-103 245/45R17 K41 K44 T95 T99 148 K1c K2c K34
K42 S02
VW Bus, Transporter 50-103 225/55R17 G01 K1c K2b K41 T01 T97 148 A01 A02 A04
7DW, 7DWA 50-103 235/45R17 K1c K2b R70 T97 148 A05 A08 A09
e1*96/79, 98/14* 50-103 235/50R17 K1c K2b K41 K44 T00 148 A12 A16 A21
0066,0120*.. 50-103 245/45R17 K1c K2b K41 K44 T99 148 K34 K42 S02
VW Caddy 51-103 205/50R17 K1c K2b T89 T93 A01 A02 A04
2K, 2KN 51-103 215/45R17 K1c K2b T87 T91 A05 A08 A09
e1*2001/116*0252*..; 51-103 225/45R17 K1c K2b T91 T94 A12 A16 A21
e1*2007/46*0217*..; A57 A59 S01
L320
- incl. MJ 2011
VW Caddy Maxi 62-103 205/50R17 K1c K2a K2b T89 T93 A01 A02 A04
2K, 2KN 62-103 215/45R17 K1c K2b T87 T91 A05 A08 A09
e1*2001/116*0252*..; 62-103 225/45R17 K1c K2a K2b T91 T94 A12 A16 A21
e1*2007/46*0217*..; A57 A67 S01
L320
- incl. MJ 2011
VW Cross Touran 75-125 205/50R17 M+S T89 T93 A02 A04 A05
1T, 1t 75-125 215/50R17 A01 K1a M+S T90 T91 A08 A09 A12
e1*2001/116*0211*..; 75-125 225/45R17 M+S T90 T91 A16 A21 KMV
e1*2007/46*0357*..; 75-125 235/45R17 A01 K1a M+S V17 S01
DE*2007/46*0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-184 205/50R17 R37 A02 A04 A05
1F 85-184 215/45R17 R37 T87 T88 A08 A09 A12
e1*2001/116*0349*.. 85-184 215/50R17 A01 K2b K46 K56 A16 A21 A58
- incl. Facelift 2011 85-184 225/45R17 Cbo V17 S01
85-191 205/50R17 M+S
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 A01 K2b K46 K56 M+S
85-191 225/45R17 M+S
85-191 235/45R17 A01 K2b K46 K56
VW Golf (V) 55-169 205/50R17 K1c R37 A01 A02 A04
1K 55-169 215/45R17 K1c R37 T87 T88 A05 A08 A09
e1*2001/116* 55-184 205/50R17 K1c M+S A12 A16 A21
0242*00-24 55-184 215/45R17 K1c M+S T87 T88 Flh V17 S01
55-184 225/45R17 K1c
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A02 A04
1KM 59-147 215/45R17 K1a K1b K2b K56 A05 A08 A09
e1*2001/116* 59-147 225/45R17 K1c K27 K2b K44 K46 K56 A12 A16 A21
0328*00-14 A58 Car V17
S01
VW Golf (VI) 59-173 205/50R17 K1c K2b K3a K6g K8d A01 A02 A04
1K 59-173 215/45R17 K1a K2b T87 T91 A05 A08 A09
e1*2001/116 59-173 225/45R17 K1c K2b K3a K6g K8d A12 A16 A21
*0242*25-..; 59-173 235/45R17 K1c K2c K3a K6h K8i Cbo Flh V17
e1*2007/46*0490*.. S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 K1c K2b K3a K6h K8d A01 A02 A04
1KM 59-118 215/45R17 K1a K2b K6g T87 T88 A05 A08 A09
e1*2001/116*0328*..; 59-118 225/45R17 K1c K2b K3a K6h K8d A12 A16 A21
e1*2007/46*0492*.. 59-118 235/45R17 K1c K2b K3a K6h K8i Car V17 S01
VW Golf (VII) 90-110 205/50R17 A01 K1a K2b K3c A02 A04 A05
AU 90-110 215/45R17 A08 A09 A12
e1*2007/46*0623*.. 90-110 225/45R17 A01 K1a K2b K3c A16 A21 A58
90-110 235/45R17 A01 K1c K2b K3c K5a K6g F24 V17 Y85
S01
VW Golf (VII) 63, 77 205/50R17 A01 K1a K2b K3c A02 A04 A05
AU 63, 77 215/45R17 A08 A09 A12
e1*2007/46*0623*.. 63, 77 225/45R17 A01 K1a K2b K3c A16 A21 A58
63, 77 235/45R17 A01 K1c K2b K3c K5a K8g F23 V17 Y85
S01
VW Golf Plus 55-125 205/50R17 K1a K1b K27 K2b K44 K56 A01 A02 A04
1KP 55-125 215/45R17 K1a K1b K2b K56 T87 T88 T91 A05 A08 A09
e1*2001/116*0304*.. 55-125 225/45R17 K1c K27 K2b K44 K56 A12 A16 A21
e1*2007/46*0491*.. A58 Flh S01
VW Golf R (VI) 188, 199 205/50R17 A01 K1c K2b K3a K6g K8d A02 A04 A05
1K 188, 199 215/45R17 T87 T88 A08 A09 A12
e1*2001/116 188, 199 225/45R17 A01 K1c K2b K3a K6g K8d A16 A21 Flh
*0242*33-.. 188, 199 235/45R17 A01 K1c K2c K3a K6h K8i V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

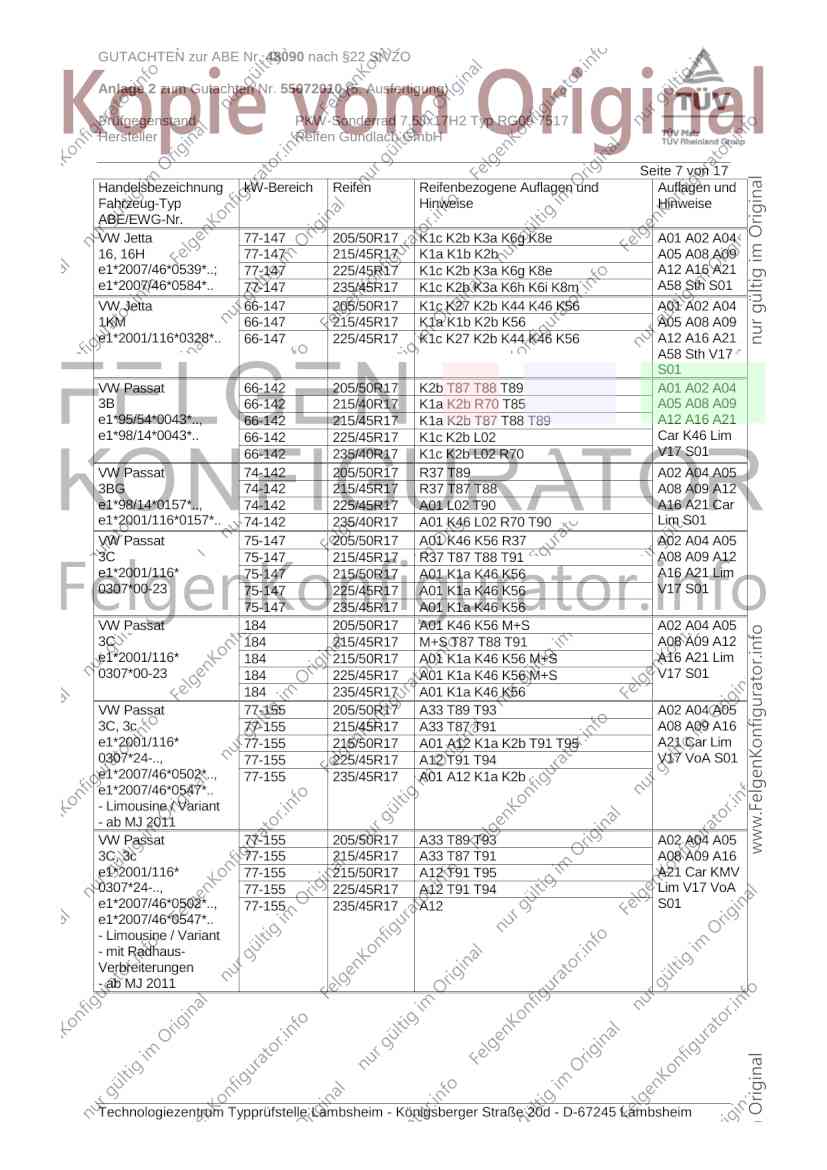

Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta 77-147 205/50R17 K1c K2b K3a K6g K8e A01 A02 A04
16, 16H 77-147 215/45R17 K1a K1b K2b A05 A08 A09
e1*2007/46*0539*..; 77-147 225/45R17 K1c K2b K3a K6g K8e A12 A16 A21
e1*2007/46*0584*.. 77-147 235/45R17 K1c K2b K3a K6h K6i K8m A58 Sth S01
VW Jetta 66-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A02 A04
1KM 66-147 215/45R17 K1a K1b K2b K56 A05 A08 A09
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2b K44 K46 K56 A12 A16 A21
A58 Sth V17
S01
VW Passat 66-142 205/50R17 K2b T87 T88 T89 A01 A02 A04
3B 66-142 215/40R17 K1a K2b R70 T85 A05 A08 A09
e1*95/54*0043*.., 66-142 215/45R17 K1a K2b T87 T88 T89 A12 A16 A21
e1*98/14*0043*.. 66-142 225/45R17 K1c K2b L02 Car K46 Lim
66-142 235/40R17 K1c K2b L02 R70 V17 S01
VW Passat 74-142 205/50R17 R37 T89 A02 A04 A05
3BG 74-142 215/45R17 R37 T87 T88 A08 A09 A12
e1*98/14*0157*.., 74-142 225/45R17 A01 L02 T90 A16 A21 Car
e1*2001/116*0157*.. 74-142 235/40R17 A01 K46 L02 R70 T90 Lim S01
VW Passat 75-147 205/50R17 A01 K46 K56 R37 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*2001/116* 75-147 215/50R17 A01 K1a K46 K56 A16 A21 Lim
0307*00-23 75-147 225/45R17 A01 K1a K46 K56 V17 S01
75-147 235/45R17 A01 K1a K46 K56
VW Passat 184 205/50R17 A01 K46 K56 M+S A02 A04 A05
3C 184 215/45R17 M+S T87 T88 T91 A08 A09 A12
e1*2001/116* 184 215/50R17 A01 K1a K46 K56 M+S A16 A21 Lim
0307*00-23 184 225/45R17 A01 K1a K46 K56 M+S V17 S01
184 235/45R17 A01 K1a K46 K56
VW Passat 77-155 205/50R17 A33 T89 T93 A02 A04 A05
3C, 3c 77-155 215/45R17 A33 T87 T91 A08 A09 A16
e1*2001/116* 77-155 215/50R17 A01 A12 K1a K2b T91 T95 A21 Car Lim
0307*24-.., 77-155 225/45R17 A12 T91 T94 V17 VoA S01
e1*2007/46*0502*.., 77-155 235/45R17 A01 A12 K1a K2b
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 A33 T89 T93 A02 A04 A05
3C, 3c 77-155 215/45R17 A33 T87 T91 A08 A09 A16
e1*2001/116* 77-155 215/50R17 A12 T91 T95 A21 Car KMV
0307*24-.., 77-155 225/45R17 A12 T91 T94 Lim V17 VoA
e1*2007/46*0502*.., 77-155 235/45R17 A12 S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Alltrack 103-155 205/50R17 A90 M+S T89 T93 A02 A04 A05
3C, 3c 103-155 205/55R17 A12 M+S T91 T95 A08 A09 A16
e1*2001/116*0307*..; 103-155 215/50R17 A12 M+S T91 T95 A21 A56 Car
e1*2007/46*0502*..; 103-155 225/45R17 A90 M+S T91 T94 KMV S01
e1*2007/46*0547*.. 103-155 225/50R17 A01 A12 K6g
- mit Radhaus- 103-155 235/45R17 A12
Verbreiterungen 103-155 245/45R17 A01 A12 K6h K6w K8h
VW Passat CC / CC 100-220 205/50R17 A90 T89 T93 A02 A04 A05
3CC 100-220 215/45R17 A90 T87 T91 A08 A09 A16
e1*2001/116*0468*.. 100-220 215/50R17 A12 A21 V17 S01
- incl. Modell 2012 100-220 225/45R17 A90
100-220 235/45R17 A12
VW Passat Variant 75-147 205/50R17 R37 T89 T93 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*2001/116* 75-147 215/50R17 A01 K1a K2b K46 K56 T90 A16 A21 Car
0307*00-23 75-147 225/45R17 T90 V17 S01
75-147 235/45R17 A01 K1a K2b K46 K56
VW Passat Variant 184 205/50R17 M+S T93 A02 A04 A05
3C 184 215/45R17 M+S T91 A08 A09 A12
e1*2001/116* 184 215/50R17 A01 K1a K2b K46 K56 M+S T91 A16 A21 Car
0307*00-23 184 225/45R17 A01 K1a K2b M+S T91 S01
184 235/45R17 A01 K1a K2b K46 K56
VW Passat W8 202 205/50R17 M+S T93 A02 A04 A05
3BS 202 215/45R17 M+S T91 A08 A09 A12
e1*98/14*0173*.., 202 225/45R17 T90 T91 T93 A16 A21 B03
e1*2001/116*0173*.. B11 Car Lim
S01
VW Phaeton 165-246 235/55R17 A11 T99 148 A02 A04 A05
3D, 3d 165-246 245/50R17 A12 148 A08 A09 A16
e1*98/14*0189*..; A21 B03 Lim
e1*2001/116*0189*..; RDK S01
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-125 205/50R17 A31 A02 A04 A05
13 90-125 215/45R17 A11 A08 A09 A16
e1*2001/116*0471*.. 90-125 215/50R17 A12 A21 A58 Cpe
90-155 205/50R17 A31 M+S S01
90-155 215/45R17 A11 M+S
90-155 215/50R17 A12 M+S
90-155 225/45R17 A31
90-155 235/45R17 A12
VW Scirocco R 188, 195 205/50R17 A33 M+S A02 A04 A05
13 188, 195 215/45R17 A13 M+S A08 A09 A16
e1*2001/116*0471*.. 188, 195 215/50R17 A12 M+S A21 A58 Cpe
188, 195 225/45R17 A33 S01
188, 195 235/45R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

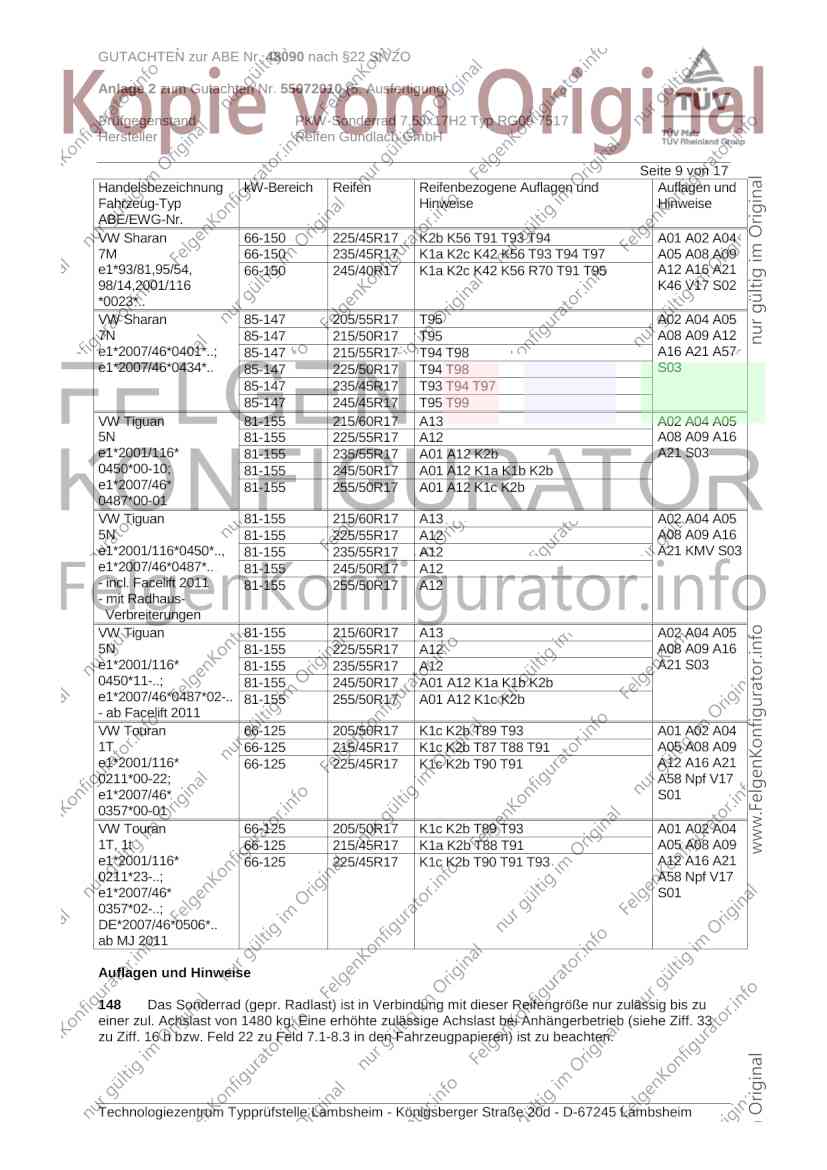

Seite 9 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Sharan 66-150 225/45R17 K2b K56 T91 T93 T94 A01 A02 A04
7M 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 A05 A08 A09
e1*93/81,95/54, 66-150 245/40R17 K1a K2c K42 K56 R70 T91 T95 A12 A16 A21
98/14,2001/116 K46 V17 S02
*0023*..
VW Sharan 85-147 205/55R17 T95 A02 A04 A05
7N 85-147 215/50R17 T95 A08 A09 A12
e1*2007/46*0401*..; 85-147 215/55R17 T94 T98 A16 A21 A57
e1*2007/46*0434*.. 85-147 225/50R17 T94 T98 S03
85-147 235/45R17 T93 T94 T97
85-147 245/45R17 T95 T99
VW Tiguan 81-155 215/60R17 A13 A02 A04 A05
5N 81-155 225/55R17 A12 A08 A09 A16
e1*2001/116* 81-155 235/55R17 A01 A12 K2b A21 S03
0450*00-10; 81-155 245/50R17 A01 A12 K1a K1b K2b
e1*2007/46* 81-155 255/50R17 A01 A12 K1c K2b
0487*00-01
VW Tiguan 81-155 215/60R17 A13 A02 A04 A05
5N 81-155 225/55R17 A12 A08 A09 A16
e1*2001/116*0450*.., 81-155 235/55R17 A12 A21 KMV S03
e1*2007/46*0487*.. 81-155 245/50R17 A12
- incl. Facelift 2011 81-155 255/50R17 A12
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 215/60R17 A13 A02 A04 A05
5N 81-155 225/55R17 A12 A08 A09 A16
e1*2001/116* 81-155 235/55R17 A12 A21 S03
0450*11-..; 81-155 245/50R17 A01 A12 K1a K1b K2b
e1*2007/46*0487*02-.. 81-155 255/50R17 A01 A12 K1c K2b
- ab Facelift 2011
VW Touran 66-125 205/50R17 K1c K2b T89 T93 A01 A02 A04
1T 66-125 215/45R17 K1c K2b T87 T88 T91 A05 A08 A09
e1*2001/116* 66-125 225/45R17 K1c K2b T90 T91 A12 A16 A21
0211*00-22; A58 Npf V17
e1*2007/46* S01
0357*00-01
VW Touran 66-125 205/50R17 K1c K2b T89 T93 A01 A02 A04
1T, 1t 66-125 215/45R17 K1a K2b T88 T91 A05 A08 A09
e1*2001/116* 66-125 225/45R17 K1c K2b T90 T91 T93 A12 A16 A21
0211*23-..; A58 Npf V17
e1*2007/46* S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

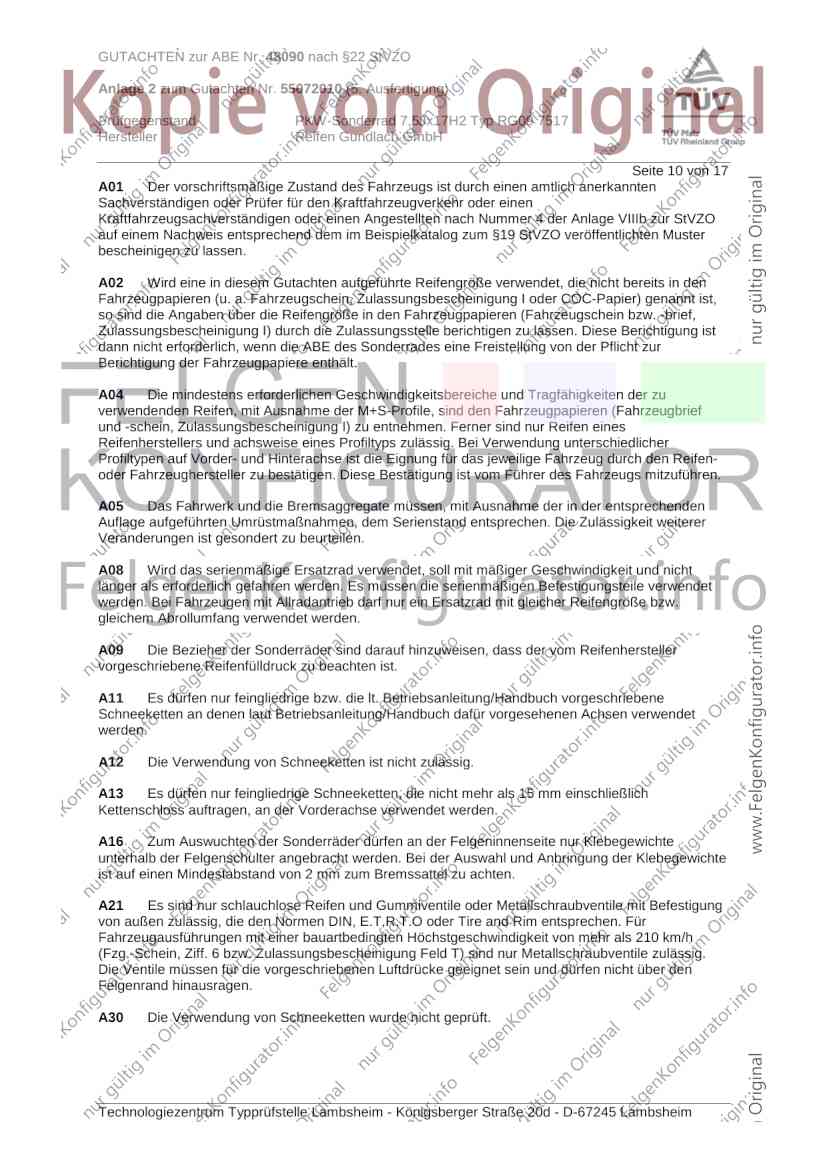

Seite 10 von 17
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

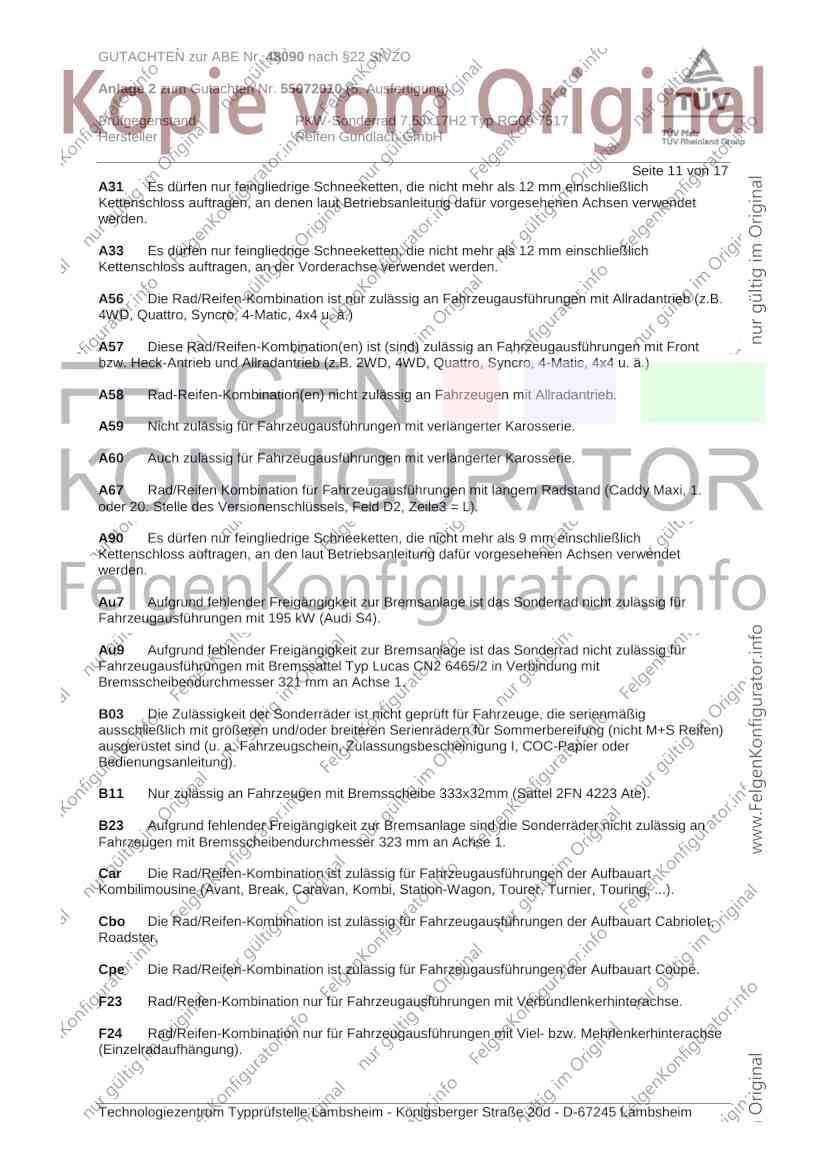

Seite 11 von 17
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
B23 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 323 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

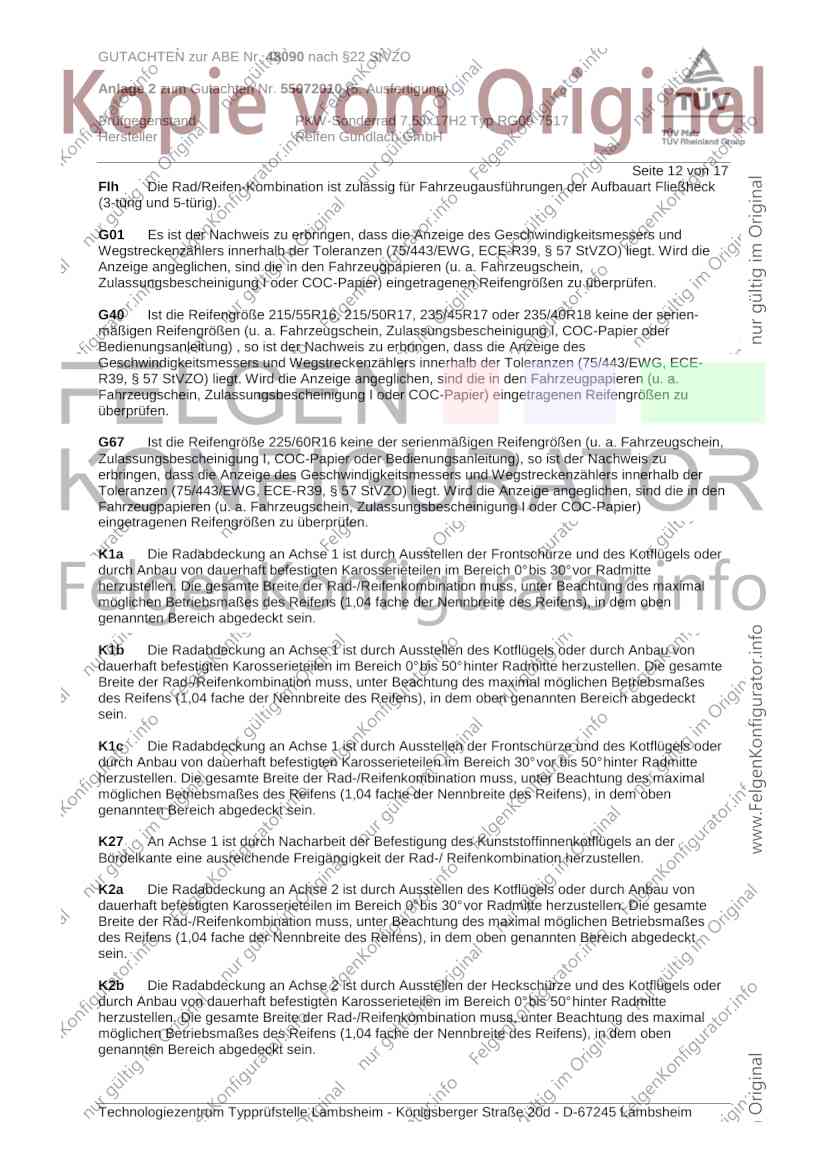

Seite 12 von 17
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

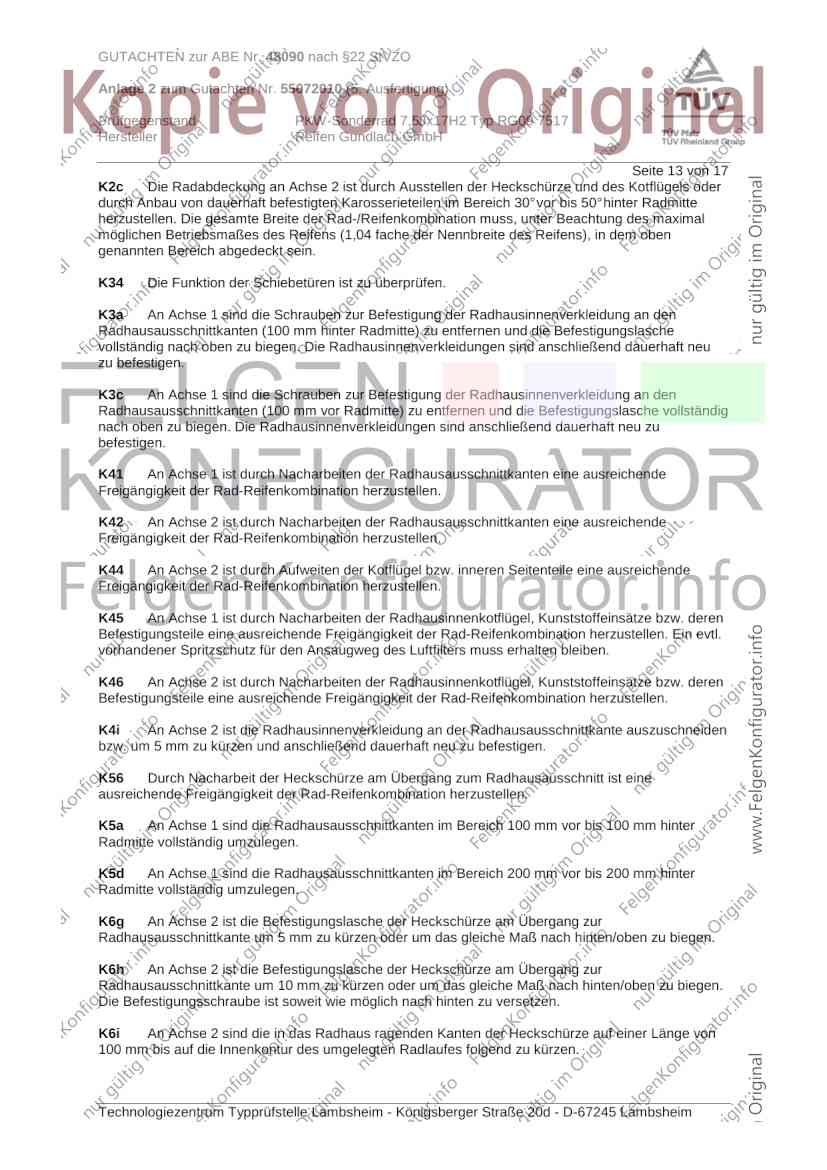

Seite 13 von 17
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

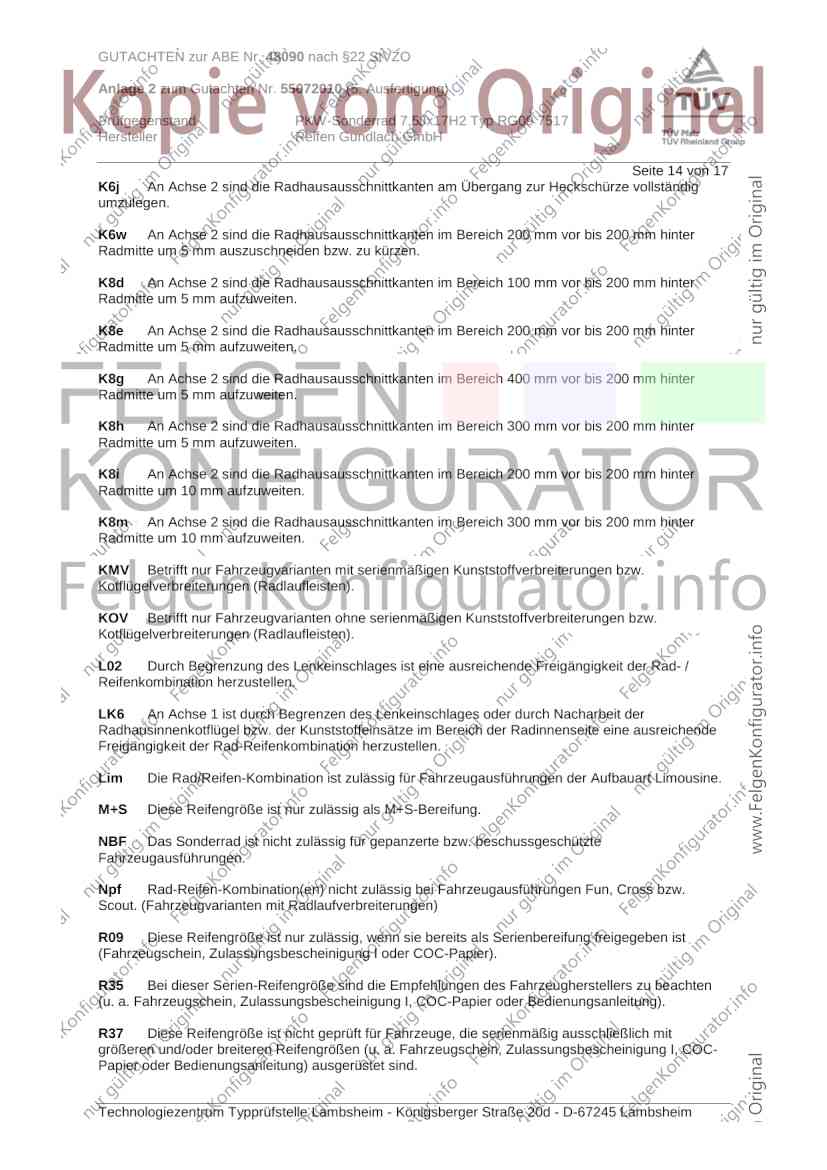

Seite 14 von 17
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

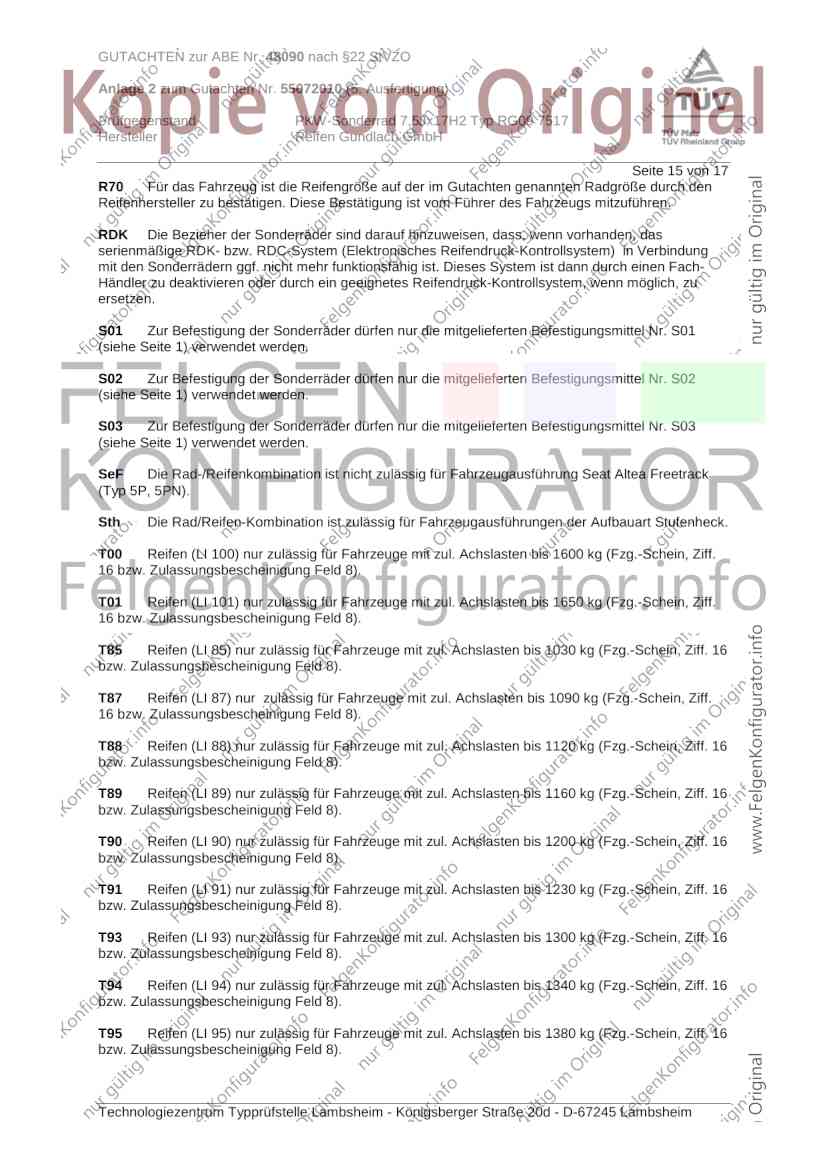

Seite 15 von 17
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

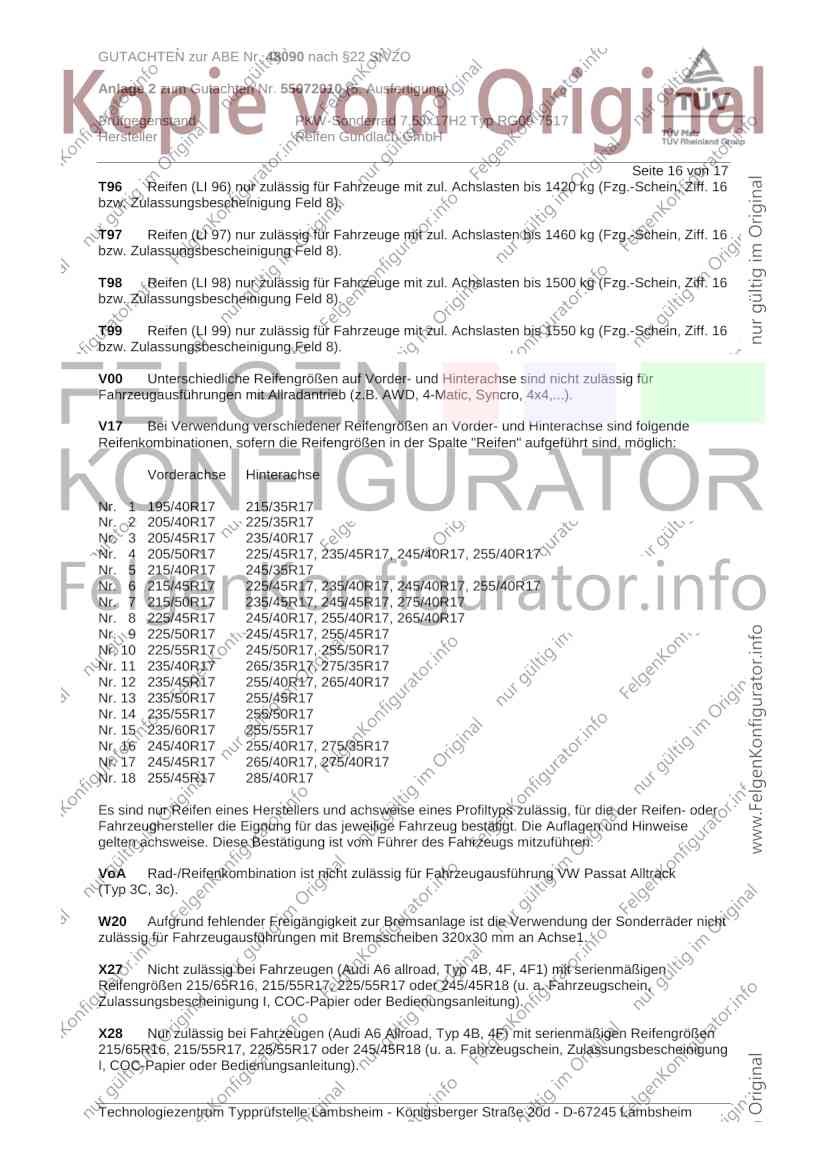

Seite 16 von 17
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

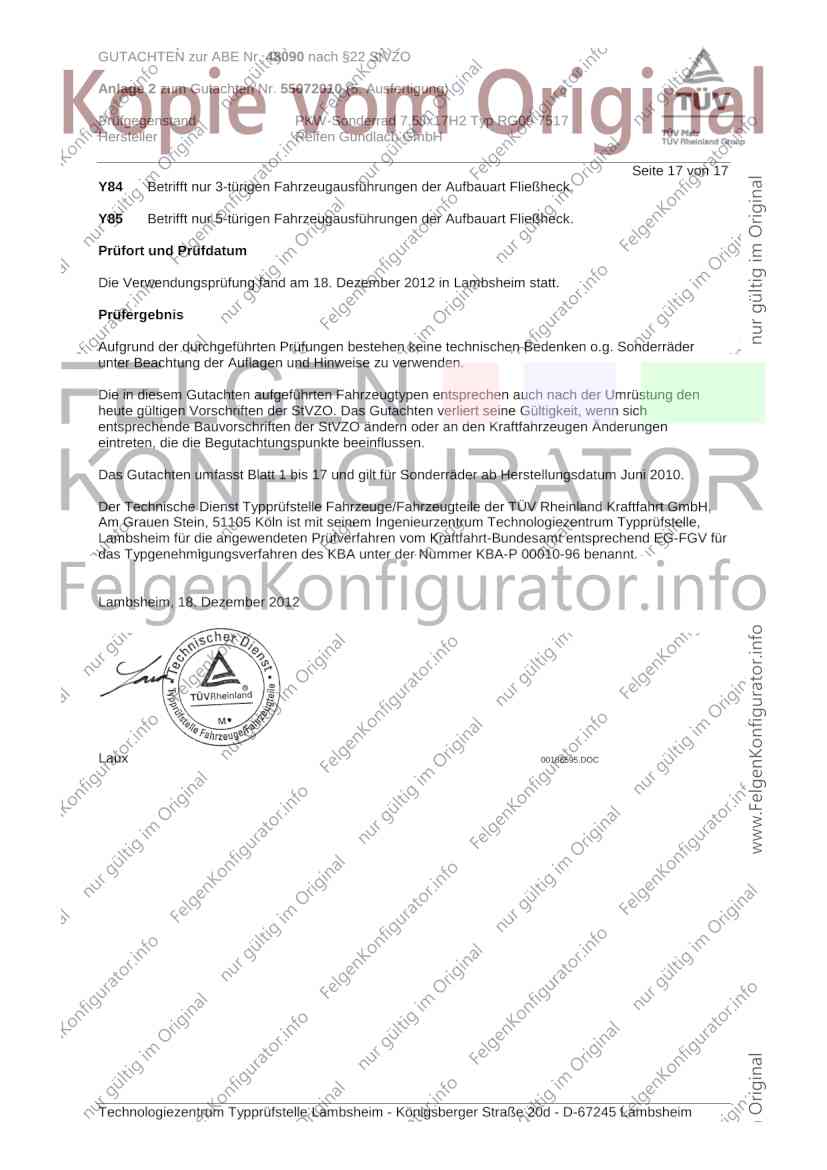

Seite 17 von 17
Y84 Betrifft nur 3-türigen Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türigen Fahrzeugausführungen der Aufbauart Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. Dezember 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Juni 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Dezember 2012
Laux 00188595.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
