GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH
Seite 1 von 16
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Modell PV.
Typ PV.8518
Radgröße 8,5Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W3 PV.8518 W3 / 74,1-57,1 5/112/57,1 40 780 2200
Kennzeichnungen
KBA-Nummer 49145
Herstellerzeichen PLW GERMANY
Radtyp und Ausführung PV.8518 (s.o.)
Radgröße 8,5Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Schraube M14x1,5 Kegel 60° 170 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 215/40R18 K1c K2b K3a K4i K5d K6g K8h T85 A01 A02 A04
8V T89 A05 A08 A09
e1*2007/46*0607*.. 77-132 225/35R18 K1c K2b K3a K4i K5d K6g K8h T83 A12 A16 A21
T87 A58 F24 V18
77-132 225/40R18 K1c K2b K3a K4i K5d K6g K8h Y84 S01
77-132 235/35R18 K1c K2b K3a K4i K5d K6h K8m
77-132 245/35R18 K1c K2c K3a K4i K5d K6h K7d K8s
77-132 255/35R18 K2c K4i K6h K8s R03
Audi A3 Cabriolet 75-147 215/40R18 K1c K2b K46 K56 R37 T85 T89 A01 A02 A04
8P 75-147 225/35R18 K1c K2b K46 K56 T87 A05 A08 A09
e1*2001/116*0456*.. 75-147 225/40R18 K1c K2b K46 K56 A12 A16 A21
75-147 245/35R18 K2a K2b K44 K46 K56 R03 A58 A73 Cbo
75-147 255/35R18 K2c K44 K46 K56 R03 V18 S01
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 T88 T89 A01 A02 A04
8P, 8PA 184-195 245/35R18 K2a K2b K44 K46 R03 T88 T89 A05 A08 A09
e1*2001/116*0217*.., 184-195 255/35R18 K2c K44 K46 R03 A12 A16 A21
e1*2001/116*0418*.. A73 Flh K56
V18 S01
Audi A3, -/Sportback 66-147 215/40R18 K2b K46 K56 R37 T85 T89 A01 A02 A04
8P, 8PA, 8PB 66-147 225/35R18 K2b K46 K56 T87 A05 A08 A09
e1*2001/116*0217*..; 66-147 225/40R18 K2b K46 K56 A12 A16 A21
e1*2001/116*0241*..; 66-147 245/35R18 K2a K2b K44 K46 K56 R03 A73 Flh K1c
e1*2001/116*0418*..; 66-147 255/35R18 K2c K44 K46 K56 R03 V18 S01
e13*2007/46*1082*..
Audi A4 74-188 225/40R18 T88 T89 T91 A02 A04 A05
8E 74-188 235/40R18 A01 K1a K1b K2b K44 K46 A08 A09 A12
e1*98/14*0151*.., A16 A21 A73
e1*2001/116*0151*.. Car Lim S01
Audi A4 162 225/40R18 T88 T89 T91 A02 A04 A05
QB6 162 235/40R18 A01 K1a K1b K2b K44 K46 A08 A09 A12
e1*2001/116*0243*.. A16 A21 A73
Car Cbo Lim
S01
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A02 A04 A05
8H 96-188 235/40R18 A01 K1a K2b K44 K46 T91 T93 A08 A09 A12
e1*98/14*0177*.., A16 A21 A73
e1*2001/116*0177*.. Cbo S01
Audi A4 S4 253 225/40R18 M+S T92 A02 A04 A05
8E,8H,QB6 253 235/40R18 A01 K1a K1b K2b K44 K46 T91 T93 A08 A09 A12
e1*98/14,2001/116* A16 A21 A73
0151,0177,0243*.. Car Cbo Lim
S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A02 A04 A05
4F, 4F1 89-257 235/40R18 T91 T93 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/40R18 T93 A16 A21 A73
e1*2001/116*0276*..; 89-257 255/40R18 A01 K1b K2b Car Lim NBF
e13*2007/46*1080*.. V18 X27 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A6 Allroad 120-257 225/50R18 R70 A02 A04 A05
4F, 4F1 120-257 235/45R18 A08 A09 A12
e1*2001/116*0254*..; 120-257 245/45R18 A16 A21 A73
e13*2007/46*1080*.. 120-257 255/40R18 K42 K46 X28 S01
120-257 255/45R18 A01 K42 K46
Audi A8 154-257 235/50R18 A01 K1a K2b R37 A02 A04 A05
4E 154-257 245/45R18 R37 T00 T96 A08 A09 A12
e1*2001/116*0198*.., 154-331 235/50R18 A01 K1a K2b M+S A16 A21 A73
e1*2001/116*0246*.. 154-331 245/45R18 M+S T00 T96 B03 BnK Lim
154-331 255/45R18 A01 K1a K2b NBF RDK V18
S01
Audi A8 110-250 235/50R18 A01 K46 A02 A04 A05
D2 110-309 245/45R18 R35 A08 A09 A12
G850, 110-309 255/45R18 A01 K46 A16 A21 A73
e1*93/81*0005*..; 265-309 235/50R18 A01 K46 M+S R09 R35 NBF V18 S01
e1*98/14*0005*.. 309 235/45R18 M+S R09 T97 T98
Audi Q3 100-155 225/45R18 A02 A04 A05
8U, 8U1 100-155 225/50R18 R70 A08 A09 A12
e1*2007/46*0591*..; 100-155 235/45R18 A16 A21 A57
e13*2007/46*1163*.. 100-155 245/45R18 V00 V18 S02
Audi RS3 Sportback 250 225/40R18 K1a K1b K4g K4i K6g K8h M+S T92 A01 A02 A04
8P A05 A08 A09
e1*2007/46*0615*.. A12 A16 A21
A56 Flh S01
Audi TT 118-155 225/40R18 K46 K56 A01 A02 A04
8J 118-155 225/45R18 K46 K56 A05 A08 A09
e1*2001/116* 118-155 235/40R18 K46 K56 A12 A16 A21
0369, 0374, 0375*.. 118-184 245/40R18 K1a K1b K2b K46 K56 A57 A73 Cbo
118-184 255/35R18 K1c K2b K44 K46 K56 Cpe V00 V18
118-184 255/40R18 K1c K2b K44 K46 K56 S01
118-200 225/40R18 K46 K56 M+S
118-200 225/45R18 K46 K56 M+S
118-200 235/40R18 K46 K56 M+S
118-200 245/40R18 K1a K1b K2b K46 K56 M+S
Ford Galaxy 66-150 235/40R18 K1a K2c K42 K46 K56 T91 T95 A01 A02 A04
WGR A05 A08 A09
e1*93/81,95/54, A12 A16 A21
2001/116*0024*.. S04
Seat Alhambra 66-150 235/40R18 K1a K2c K42 K46 K56 T91 T95 A01 A02 A04
7MS A05 A08 A09
e1*95/54, 98/14, A12 A16 A21
2001/116*0036*.. S04
Seat Alhambra 85-147 225/45R18 T95 A02 A04 A05
7N 85-147 235/40R18 T93 T95 A08 A09 A12
e1*2007/46*0402*..; 85-147 235/45R18 T94 T98 A16 A21 A57
e1*2007/46*0435*.. S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

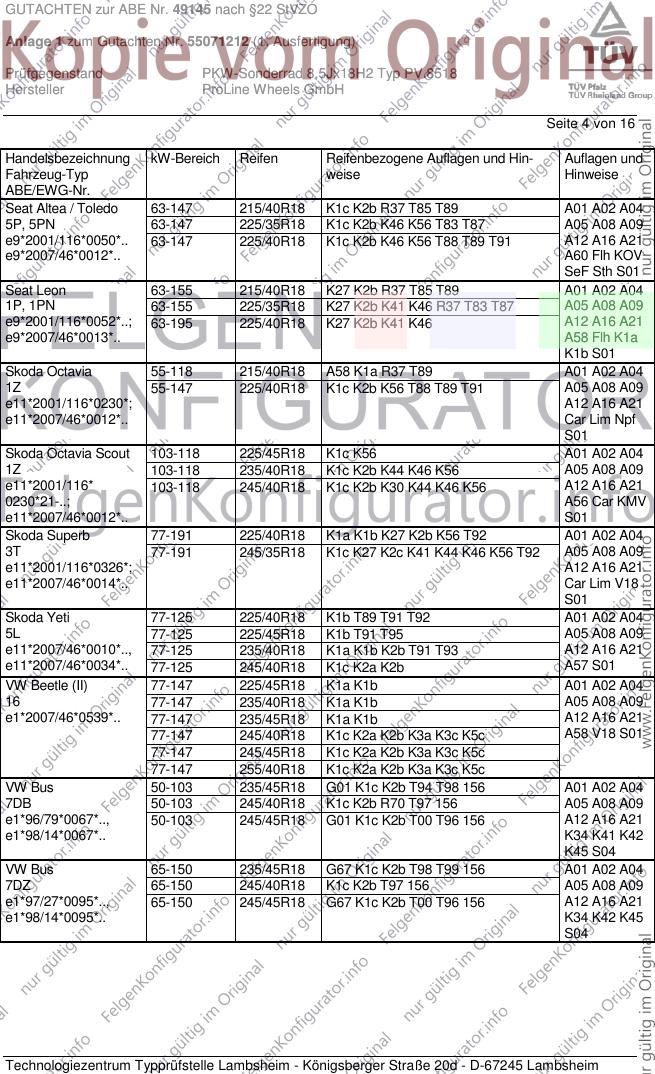

GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Altea / Toledo 63-147 215/40R18 K1c K2b R37 T85 T89 A01 A02 A04
5P, 5PN 63-147 225/35R18 K1c K2b K46 K56 T83 T87 A05 A08 A09
e9*2001/116*0050*.. 63-147 225/40R18 K1c K2b K46 K56 T88 T89 T91 A12 A16 A21
e9*2007/46*0012*.. A60 Flh KOV
SeF Sth S01
Seat Leon 63-155 215/40R18 K27 K2b R37 T85 T89 A01 A02 A04
1P, 1PN 63-155 225/35R18 K27 K2b K41 K46 R37 T83 T87 A05 A08 A09
e9*2001/116*0052*..; 63-195 225/40R18 K27 K2b K41 K46 A12 A16 A21
e9*2007/46*0013*.. A58 Flh K1a
K1b S01
Skoda Octavia 55-118 215/40R18 A58 K1a R37 T89 A01 A02 A04
1Z 55-147 225/40R18 K1c K2b K56 T88 T89 T91 A05 A08 A09
e11*2001/116*0230*; A12 A16 A21
e11*2007/46*0012*.. Car Lim Npf
S01
Skoda Octavia Scout 103-118 225/45R18 K1c K56 A01 A02 A04
1Z 103-118 235/40R18 K1c K2b K44 K46 K56 A05 A08 A09
e11*2001/116* 103-118 245/40R18 K1c K2b K30 K44 K46 K56 A12 A16 A21
0230*21-..; A56 Car KMV
e11*2007/46*0012*.. S01
Skoda Superb 77-191 225/40R18 K1a K1b K27 K2b K56 T92 A01 A02 A04
3T 77-191 245/35R18 K1c K27 K2c K41 K44 K46 K56 T92 A05 A08 A09
e11*2001/116*0326*; A12 A16 A21
e11*2007/46*0014*.. Car Lim V18
S01
Skoda Yeti 77-125 225/40R18 K1b T89 T91 T92 A01 A02 A04
5L 77-125 225/45R18 K1b T91 T95 A05 A08 A09
e11*2007/46*0010*.., 77-125 235/40R18 K1a K1b K2b T91 T93 A12 A16 A21
e11*2007/46*0034*.. 77-125 245/40R18 K1c K2a K2b A57 S01
VW Beetle (II) 77-147 225/45R18 K1a K1b A01 A02 A04
16 77-147 235/40R18 K1a K1b A05 A08 A09
e1*2007/46*0539*.. 77-147 235/45R18 K1a K1b A12 A16 A21
77-147 245/40R18 K1c K2a K2b K3a K3c K5c A58 V18 S01
77-147 245/45R18 K1c K2a K2b K3a K3c K5c
77-147 255/40R18 K1c K2a K2b K3a K3c K5c
VW Bus 50-103 235/45R18 G01 K1c K2b T94 T98 156 A01 A02 A04
7DB 50-103 245/40R18 K1c K2b R70 T97 156 A05 A08 A09
e1*96/79*0067*.., 50-103 245/45R18 G01 K1c K2b T00 T96 156 A12 A16 A21
e1*98/14*0067*.. K34 K41 K42
K45 S04
VW Bus 65-150 235/45R18 G67 K1c K2b T98 T99 156 A01 A02 A04
7DZ 65-150 245/40R18 K1c K2b T97 156 A05 A08 A09
e1*97/27*0095*.., 65-150 245/45R18 G67 K1c K2b T00 T96 156 A12 A16 A21
e1*98/14*0095*.. K34 K42 K45
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

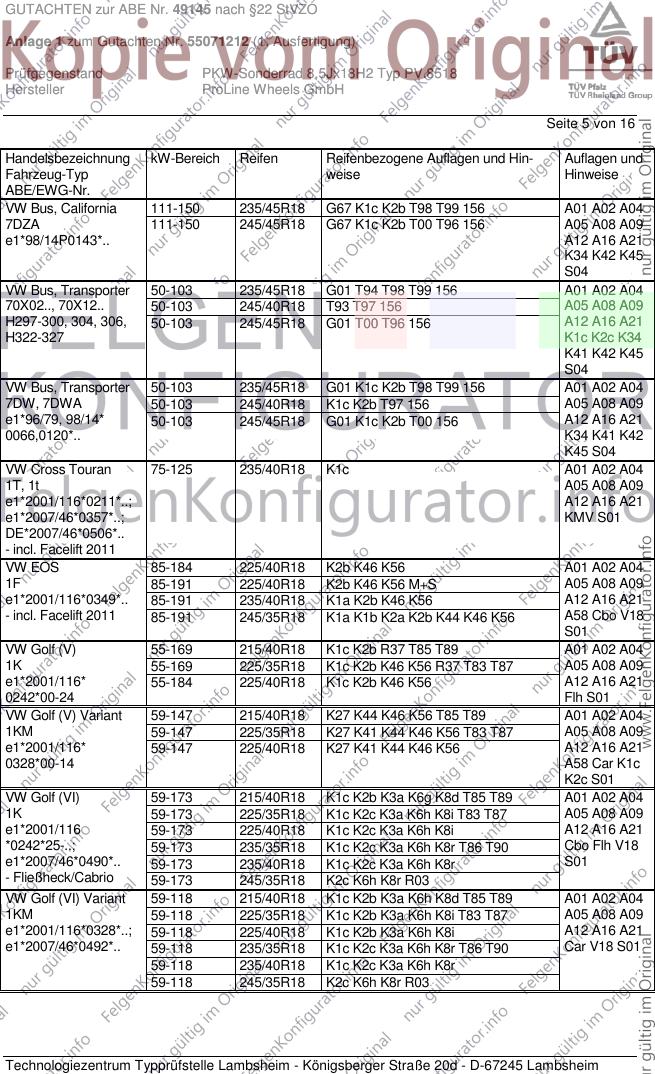

GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Bus, California 111-150 235/45R18 G67 K1c K2b T98 T99 156 A01 A02 A04
7DZA 111-150 245/45R18 G67 K1c K2b T00 T96 156 A05 A08 A09
e1*98/14P0143*.. A12 A16 A21
K34 K42 K45
S04
VW Bus, Transporter 50-103 235/45R18 G01 T94 T98 T99 156 A01 A02 A04
70X02.., 70X12.. 50-103 245/40R18 T93 T97 156 A05 A08 A09
H297-300, 304, 306, 50-103 245/45R18 G01 T00 T96 156 A12 A16 A21
H322-327 K1c K2c K34
K41 K42 K45
S04
VW Bus, Transporter 50-103 235/45R18 G01 K1c K2b T98 T99 156 A01 A02 A04
7DW, 7DWA 50-103 245/40R18 K1c K2b T97 156 A05 A08 A09
e1*96/79, 98/14* 50-103 245/45R18 G01 K1c K2b T00 156 A12 A16 A21
0066,0120*.. K34 K41 K42
K45 S04
VW Cross Touran 75-125 235/40R18 K1c A01 A02 A04
1T, 1t A05 A08 A09
e1*2001/116*0211*..; A12 A16 A21
e1*2007/46*0357*..; KMV S01
DE*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 225/40R18 K2b K46 K56 A01 A02 A04
1F 85-191 225/40R18 K2b K46 K56 M+S A05 A08 A09
e1*2001/116*0349*.. 85-191 235/40R18 K1a K2b K46 K56 A12 A16 A21
- incl. Facelift 2011 85-191 245/35R18 K1a K1b K2a K2b K44 K46 K56 A58 Cbo V18
S01
VW Golf (V) 55-169 215/40R18 K1c K2b R37 T85 T89 A01 A02 A04
1K 55-169 225/35R18 K1c K2b K46 K56 R37 T83 T87 A05 A08 A09
e1*2001/116* 55-184 225/40R18 K1c K2b K46 K56 A12 A16 A21
0242*00-24 Flh S01
VW Golf (V) Variant 59-147 215/40R18 K27 K44 K46 K56 T85 T89 A01 A02 A04
1KM 59-147 225/35R18 K27 K41 K44 K46 K56 T83 T87 A05 A08 A09
e1*2001/116* 59-147 225/40R18 K27 K41 K44 K46 K56 A12 A16 A21
0328*00-14 A58 Car K1c
K2c S01
VW Golf (VI) 59-173 215/40R18 K1c K2b K3a K6g K8d T85 T89 A01 A02 A04
1K 59-173 225/35R18 K1c K2c K3a K6h K8i T83 T87 A05 A08 A09
e1*2001/116 59-173 225/40R18 K1c K2c K3a K6h K8i A12 A16 A21
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8r T86 T90 Cbo Flh V18
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8r S01
- Fließheck/Cabrio 59-173 245/35R18 K2c K6h K8r R03
VW Golf (VI) Variant 59-118 215/40R18 K1c K2b K3a K6h K8d T85 T89 A01 A02 A04
1KM 59-118 225/35R18 K1c K2b K3a K6h K8i T83 T87 A05 A08 A09
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8i A12 A16 A21
e1*2007/46*0492*.. 59-118 235/35R18 K1c K2c K3a K6h K8r T86 T90 Car V18 S01
59-118 235/40R18 K1c K2c K3a K6h K8r
59-118 245/35R18 K2c K6h K8r R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

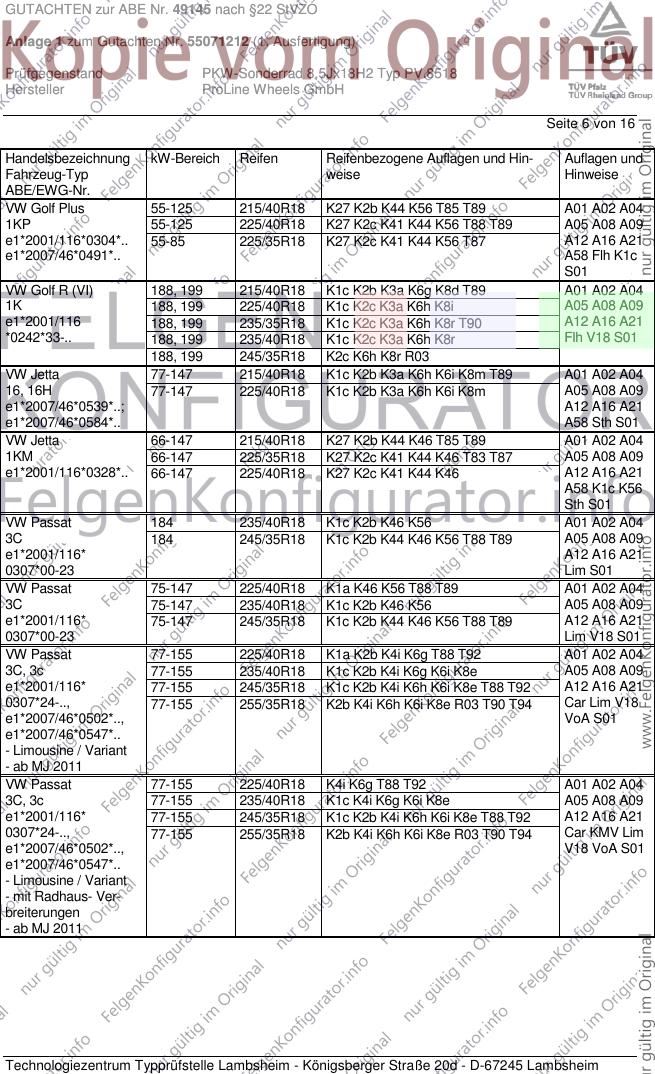

GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 215/40R18 K27 K2b K44 K56 T85 T89 A01 A02 A04
1KP 55-125 225/40R18 K27 K2c K41 K44 K56 T88 T89 A05 A08 A09
e1*2001/116*0304*.. 55-85 225/35R18 K27 K2c K41 K44 K56 T87 A12 A16 A21
e1*2007/46*0491*.. A58 Flh K1c
S01
VW Golf R (VI) 188, 199 215/40R18 K1c K2b K3a K6g K8d T89 A01 A02 A04
1K 188, 199 225/40R18 K1c K2c K3a K6h K8i A05 A08 A09
e1*2001/116 188, 199 235/35R18 K1c K2c K3a K6h K8r T90 A12 A16 A21
*0242*33-.. 188, 199 235/40R18 K1c K2c K3a K6h K8r Flh V18 S01
188, 199 245/35R18 K2c K6h K8r R03
VW Jetta 77-147 215/40R18 K1c K2b K3a K6h K6i K8m T89 A01 A02 A04
16, 16H 77-147 225/40R18 K1c K2b K3a K6h K6i K8m A05 A08 A09
e1*2007/46*0539*..; A12 A16 A21
e1*2007/46*0584*.. A58 Sth S01
VW Jetta 66-147 215/40R18 K27 K2b K44 K46 T85 T89 A01 A02 A04
1KM 66-147 225/35R18 K27 K2c K41 K44 K46 T83 T87 A05 A08 A09
e1*2001/116*0328*.. 66-147 225/40R18 K27 K2c K41 K44 K46 A12 A16 A21
A58 K1c K56
Sth S01
VW Passat 184 235/40R18 K1c K2b K46 K56 A01 A02 A04
3C 184 245/35R18 K1c K2b K44 K46 K56 T88 T89 A05 A08 A09
e1*2001/116* A12 A16 A21
0307*00-23 Lim S01
VW Passat 75-147 225/40R18 K1a K46 K56 T88 T89 A01 A02 A04
3C 75-147 235/40R18 K1c K2b K46 K56 A05 A08 A09
e1*2001/116* 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89 A12 A16 A21
0307*00-23 Lim V18 S01
VW Passat 77-155 225/40R18 K1a K2b K4i K6g T88 T92 A01 A02 A04
3C, 3c 77-155 235/40R18 K1c K2b K4i K6g K6i K8e A05 A08 A09
e1*2001/116* 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 A12 A16 A21
0307*24-.., 77-155 255/35R18 K2b K4i K6h K6i K8e R03 T90 T94 Car Lim V18
e1*2007/46*0502*.., VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 225/40R18 K4i K6g T88 T92 A01 A02 A04
3C, 3c 77-155 235/40R18 K1c K4i K6g K6i K8e A05 A08 A09
e1*2001/116* 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 A12 A16 A21
0307*24-.., 77-155 255/35R18 K2b K4i K6h K6i K8e R03 T90 T94 Car KMV Lim
e1*2007/46*0502*.., V18 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

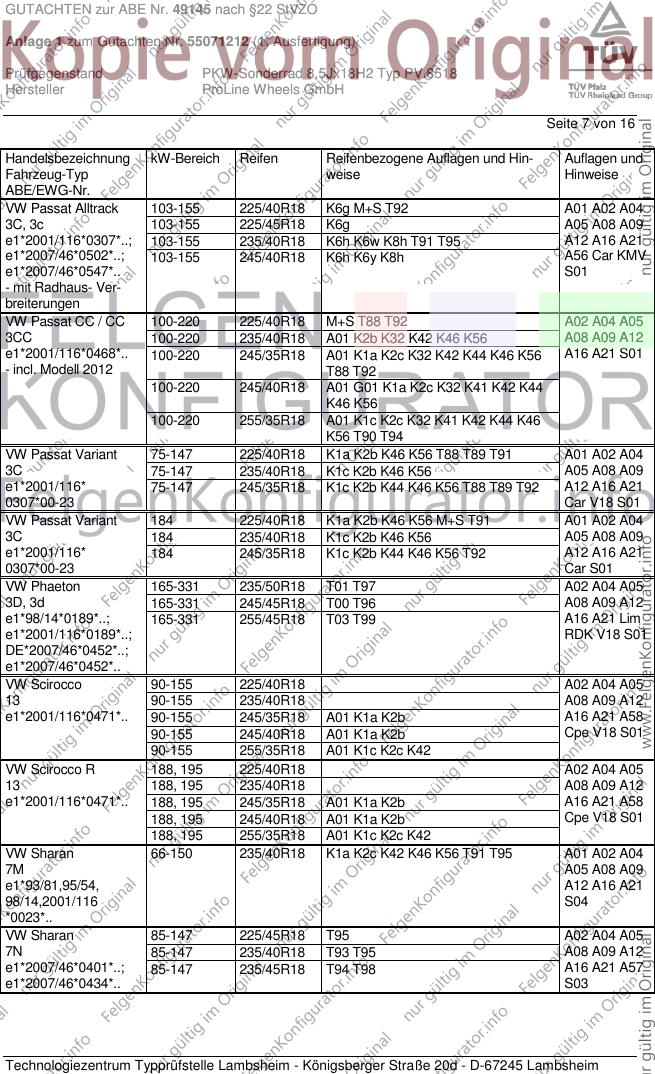

GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat Alltrack 103-155 225/40R18 K6g M+S T92 A01 A02 A04
3C, 3c 103-155 225/45R18 K6g A05 A08 A09
e1*2001/116*0307*..; 103-155 235/40R18 K6h K6w K8h T91 T95 A12 A16 A21
e1*2007/46*0502*..; 103-155 245/40R18 K6h K6y K8h A56 Car KMV
e1*2007/46*0547*.. S01
- mit Radhaus- Ver-
breiterungen
VW Passat CC / CC 100-220 225/40R18 M+S T88 T92 A02 A04 A05
3CC 100-220 235/40R18 A01 K2b K32 K42 K46 K56 A08 A09 A12
e1*2001/116*0468*.. 100-220 245/35R18 A01 K1a K2c K32 K42 K44 K46 K56 A16 A21 S01
- incl. Modell 2012 T88 T92
100-220 245/40R18 A01 G01 K1a K2c K32 K41 K42 K44
K46 K56
100-220 255/35R18 A01 K1c K2c K32 K41 K42 K44 K46
K56 T90 T94
VW Passat Variant 75-147 225/40R18 K1a K2b K46 K56 T88 T89 T91 A01 A02 A04
3C 75-147 235/40R18 K1c K2b K46 K56 A05 A08 A09
e1*2001/116* 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89 T92 A12 A16 A21
0307*00-23 Car V18 S01
VW Passat Variant 184 225/40R18 K1a K2b K46 K56 M+S T91 A01 A02 A04
3C 184 235/40R18 K1c K2b K46 K56 A05 A08 A09
e1*2001/116* 184 245/35R18 K1c K2b K44 K46 K56 T92 A12 A16 A21
0307*00-23 Car S01
VW Phaeton 165-331 235/50R18 T01 T97 A02 A04 A05
3D, 3d 165-331 245/45R18 T00 T96 A08 A09 A12
e1*98/14*0189*..; 165-331 255/45R18 T03 T99 A16 A21 Lim
e1*2001/116*0189*..; RDK V18 S01
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-155 225/40R18 A02 A04 A05
13 90-155 235/40R18 A08 A09 A12
e1*2001/116*0471*.. 90-155 245/35R18 A01 K1a K2b A16 A21 A58
90-155 245/40R18 A01 K1a K2b Cpe V18 S01
90-155 255/35R18 A01 K1c K2c K42
VW Scirocco R 188, 195 225/40R18 A02 A04 A05
13 188, 195 235/40R18 A08 A09 A12
e1*2001/116*0471*.. 188, 195 245/35R18 A01 K1a K2b A16 A21 A58
188, 195 245/40R18 A01 K1a K2b Cpe V18 S01
188, 195 255/35R18 A01 K1c K2c K42
VW Sharan 66-150 235/40R18 K1a K2c K42 K46 K56 T91 T95 A01 A02 A04
7M A05 A08 A09
e1*93/81,95/54, A12 A16 A21
98/14,2001/116 S04
*0023*..
VW Sharan 85-147 225/45R18 T95 A02 A04 A05
7N 85-147 235/40R18 T93 T95 A08 A09 A12
e1*2007/46*0401*..; 85-147 235/45R18 T94 T98 A16 A21 A57
e1*2007/46*0434*.. S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 235/50R18 A02 A04 A05
5N 81-155 245/45R18 A08 A09 A12
e1*2001/116*0450*.., 81-155 255/45R18 A16 A21 KMV
e1*2007/46*0487*.. S02
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 235/50R18 K1a K1b K2b A01 A02 A04
5N 81-155 245/45R18 K2b A05 A08 A09
e1*2001/116* 81-155 255/45R18 K1a K1b K2b A12 A16 A21
0450*00-10; S02
e1*2007/46*
0487*00-01
VW Tiguan 81-155 235/50R18 A01 K1a K1b K2b A02 A04 A05
5N 81-155 245/45R18 A08 A09 A12
e1*2001/116* 81-155 255/45R18 A01 K1a K1b K2b A16 A21 S02
0450*11-..;
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Touran 66-125 225/40R18 K1c K2b T88 T89 T91 A01 A02 A04
1T A05 A08 A09
e1*2001/116* A12 A16 A21
0211*00-22; A58 Npf S01
e1*2007/46*
0357*00-01
VW Touran 66-125 215/40R18 K1c K2b T89 A01 A02 A04
1T, 1t 66-125 225/40R18 K1c K2b T88 T92 A05 A08 A09
e1*2001/116* A12 A16 A21
0211*23-..; A58 Npf S01
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

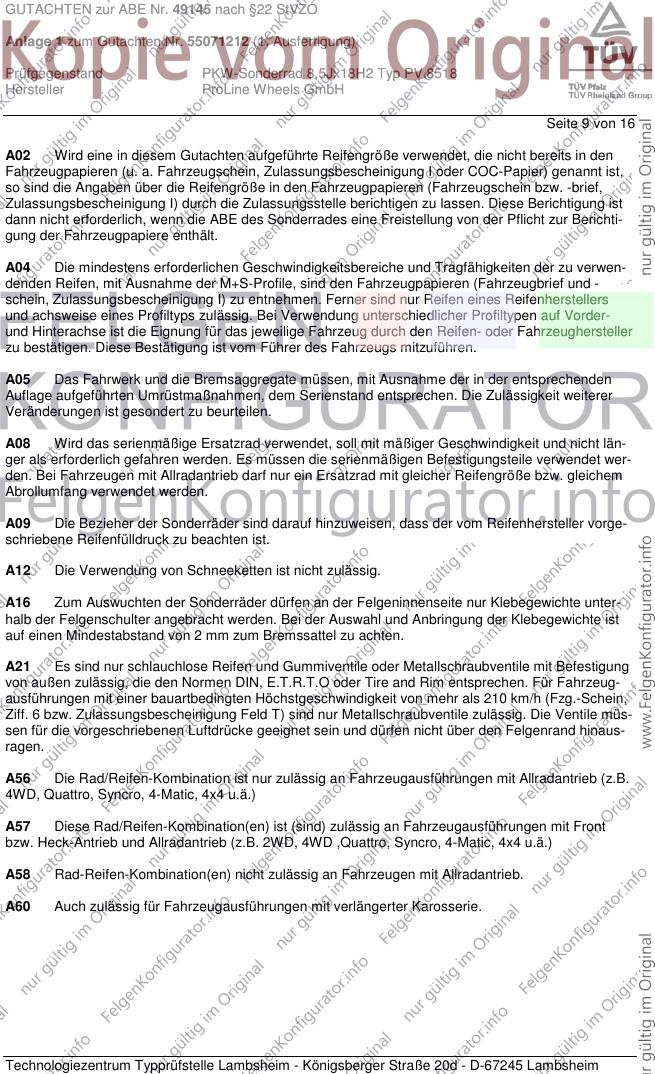

GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH
Seite 9 von 16
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

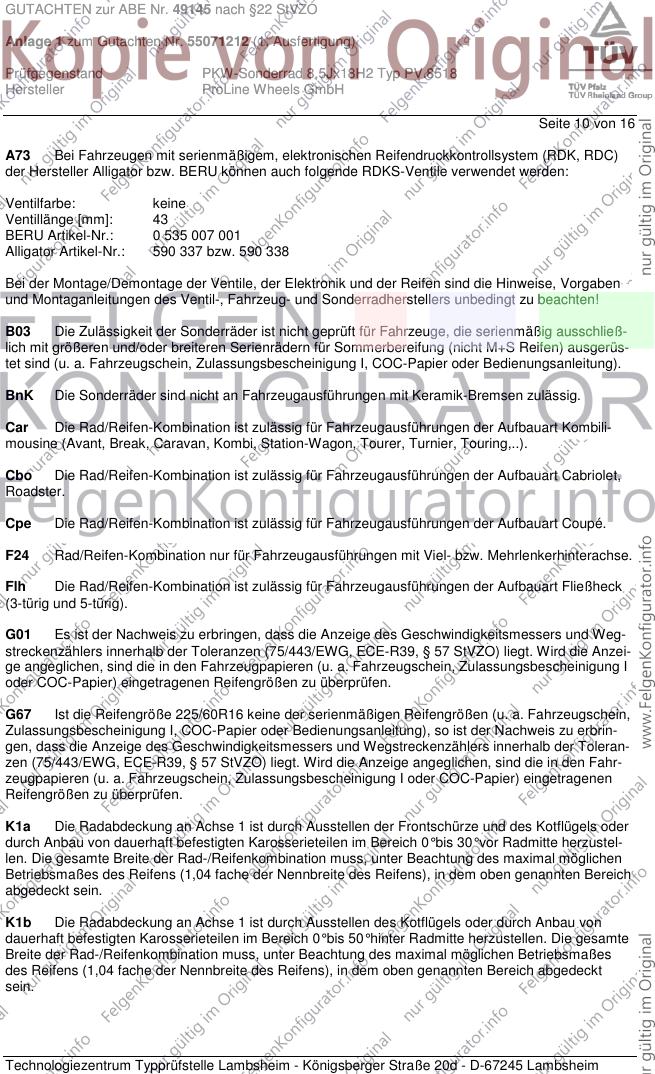

GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH
Seite 10 von 16
A73 Bei Fahrzeugen mit serienmäßigem, elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH
Seite 11 von 16
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit die-
ser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH
Seite 12 von 16
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH

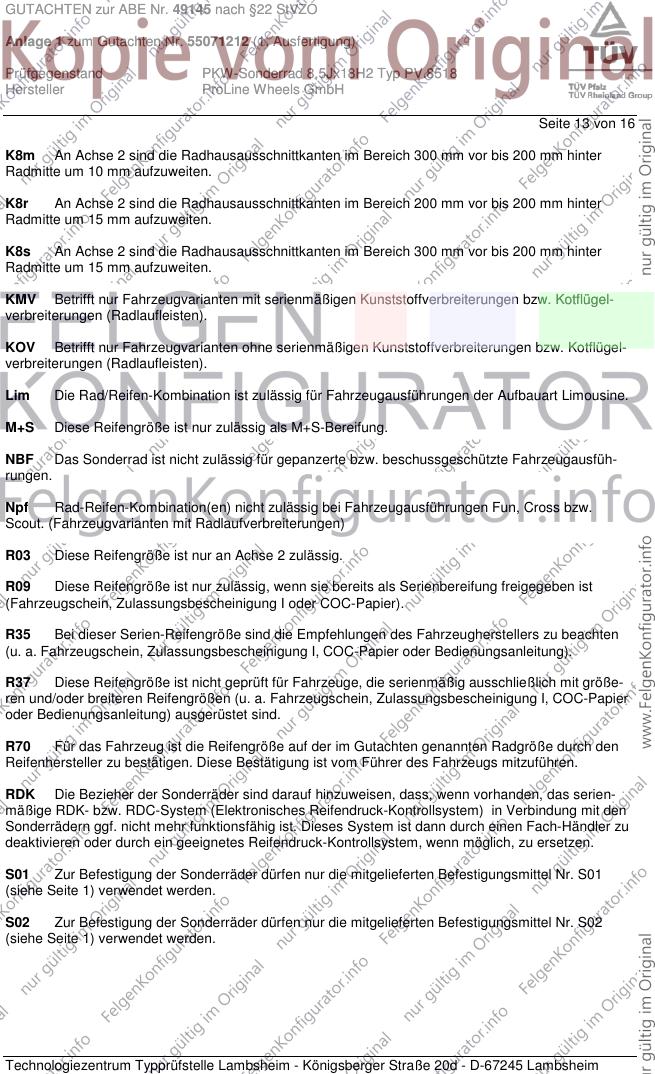

Seite 13 von 16
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausfüh-
rungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH

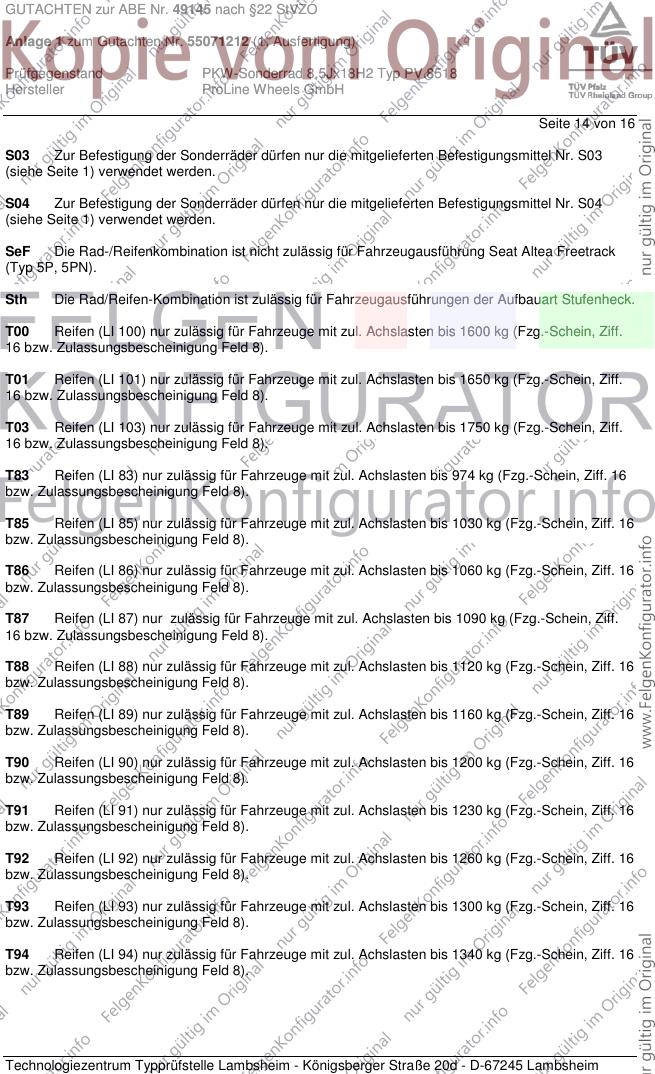

Seite 14 von 16
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH
Seite 15 von 16
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49145 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55071212 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ PV.8518
Hersteller ProLine Wheels GmbH
Seite 16 von 16
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. September 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Juli 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. September 2012
Haasis 00185224.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
