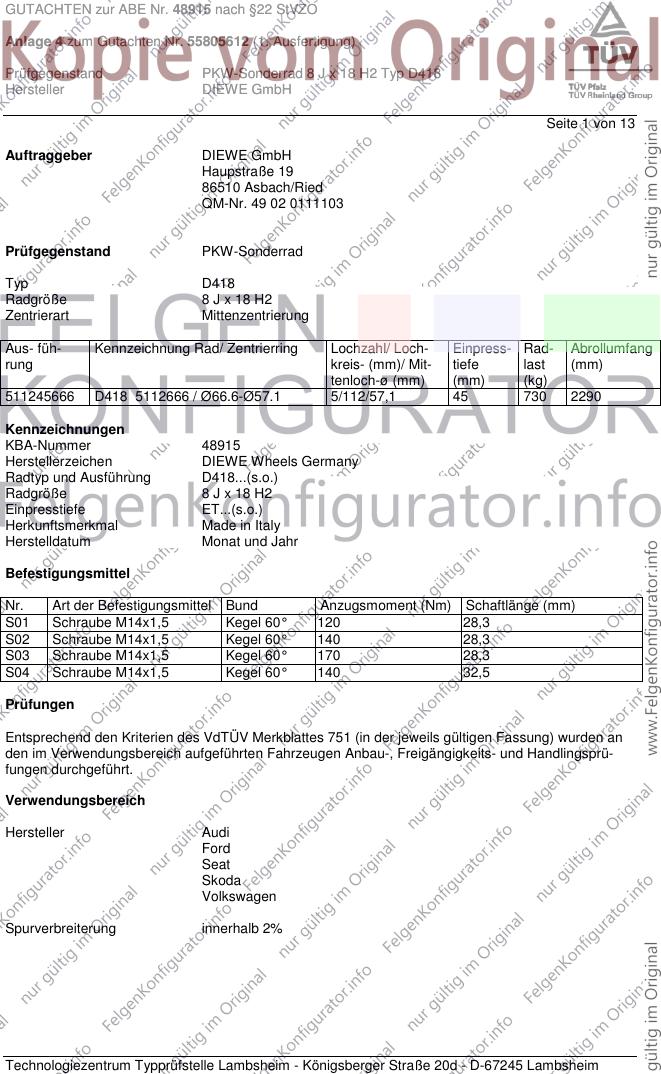

GUTACHTEN zur ABE Nr. 48915 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55805612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ D418
Hersteller DIEWE GmbH
Seite 1 von 13
Auftraggeber DIEWE GmbH
Haupstraße 19
86510 Asbach/Ried
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Typ D418
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- füh- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
rung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
511245666 D418 5112666 / Ø66.6-Ø57.1 5/112/57,1 45 730 2290
Kennzeichnungen
KBA-Nummer 48915
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D418...(s.o.)
Radgröße 8 J x 18 H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 28,3
S03 Schraube M14x1,5 Kegel 60° 170 28,3
S04 Schraube M14x1,5 Kegel 60° 140 32,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

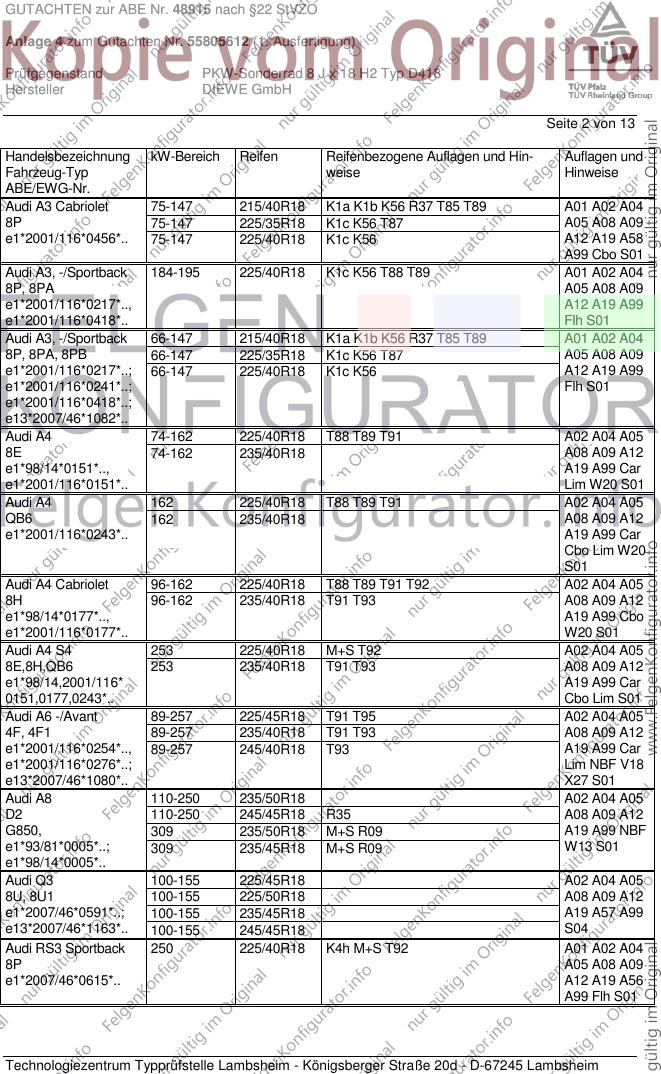

GUTACHTEN zur ABE Nr. 48915 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55805612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ D418
Hersteller DIEWE GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 215/40R18 K1a K1b K56 R37 T85 T89 A01 A02 A04
8P 75-147 225/35R18 K1c K56 T87 A05 A08 A09
e1*2001/116*0456*.. 75-147 225/40R18 K1c K56 A12 A19 A58
A99 Cbo S01
Audi A3, -/Sportback 184-195 225/40R18 K1c K56 T88 T89 A01 A02 A04
8P, 8PA A05 A08 A09
e1*2001/116*0217*.., A12 A19 A99
e1*2001/116*0418*.. Flh S01
Audi A3, -/Sportback 66-147 215/40R18 K1a K1b K56 R37 T85 T89 A01 A02 A04
8P, 8PA, 8PB 66-147 225/35R18 K1c K56 T87 A05 A08 A09
e1*2001/116*0217*..; 66-147 225/40R18 K1c K56 A12 A19 A99
e1*2001/116*0241*..; Flh S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-162 225/40R18 T88 T89 T91 A02 A04 A05
8E 74-162 235/40R18 A08 A09 A12
e1*98/14*0151*.., A19 A99 Car
e1*2001/116*0151*.. Lim W20 S01
Audi A4 162 225/40R18 T88 T89 T91 A02 A04 A05
QB6 162 235/40R18 A08 A09 A12
e1*2001/116*0243*.. A19 A99 Car
Cbo Lim W20
S01
Audi A4 Cabriolet 96-162 225/40R18 T88 T89 T91 T92 A02 A04 A05
8H 96-162 235/40R18 T91 T93 A08 A09 A12
e1*98/14*0177*.., A19 A99 Cbo
e1*2001/116*0177*.. W20 S01
Audi A4 S4 253 225/40R18 M+S T92 A02 A04 A05
8E,8H,QB6 253 235/40R18 T91 T93 A08 A09 A12
e1*98/14,2001/116* A19 A99 Car
0151,0177,0243*.. Cbo Lim S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A02 A04 A05
4F, 4F1 89-257 235/40R18 T91 T93 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/40R18 T93 A19 A99 Car
e1*2001/116*0276*..; Lim NBF V18
e13*2007/46*1080*.. X27 S01
Audi A8 110-250 235/50R18 A02 A04 A05
D2 110-250 245/45R18 R35 A08 A09 A12
G850, 309 235/50R18 M+S R09 A19 A99 NBF
e1*93/81*0005*..; 309 235/45R18 M+S R09 W13 S01
e1*98/14*0005*..
Audi Q3 100-155 225/45R18 A02 A04 A05
8U, 8U1 100-155 225/50R18 A08 A09 A12
e1*2007/46*0591*..; 100-155 235/45R18 A19 A57 A99
e13*2007/46*1163*.. 100-155 245/45R18 S04
Audi RS3 Sportback 250 225/40R18 K4h M+S T92 A01 A02 A04
8P A05 A08 A09
e1*2007/46*0615*.. A12 A19 A56
A99 Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

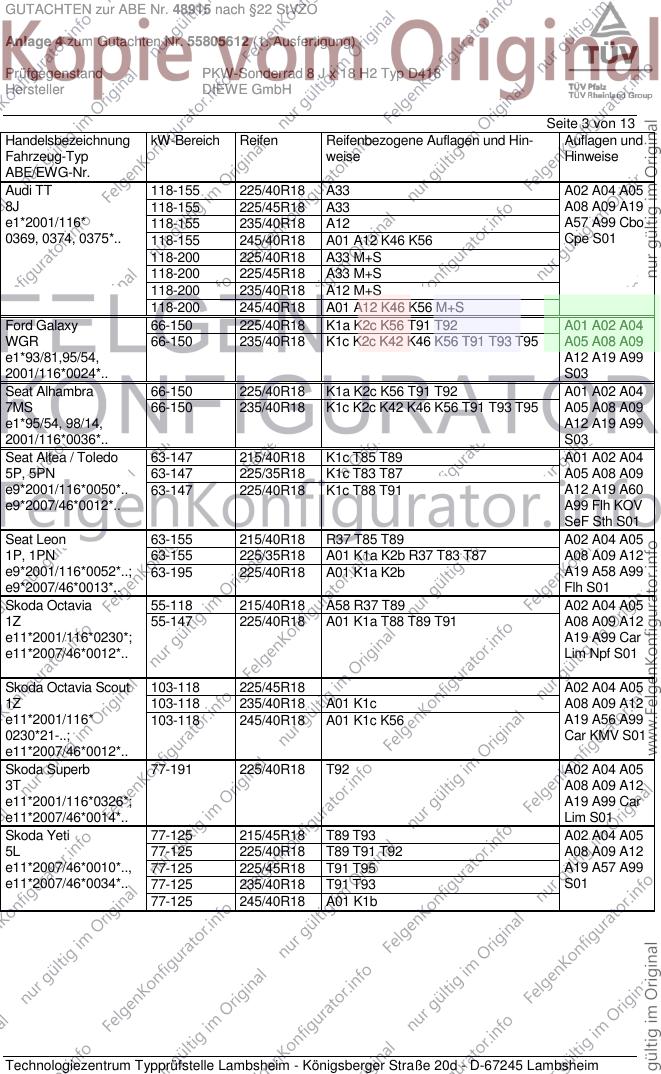

GUTACHTEN zur ABE Nr. 48915 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55805612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ D418
Hersteller DIEWE GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi TT 118-155 225/40R18 A33 A02 A04 A05
8J 118-155 225/45R18 A33 A08 A09 A19
e1*2001/116* 118-155 235/40R18 A12 A57 A99 Cbo
0369, 0374, 0375*.. 118-155 245/40R18 A01 A12 K46 K56 Cpe S01
118-200 225/40R18 A33 M+S
118-200 225/45R18 A33 M+S
118-200 235/40R18 A12 M+S
118-200 245/40R18 A01 A12 K46 K56 M+S
Ford Galaxy 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A02 A04
WGR 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A05 A08 A09
e1*93/81,95/54, A12 A19 A99
2001/116*0024*.. S03
Seat Alhambra 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A02 A04
7MS 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A05 A08 A09
e1*95/54, 98/14, A12 A19 A99
2001/116*0036*.. S03
Seat Altea / Toledo 63-147 215/40R18 K1c T85 T89 A01 A02 A04
5P, 5PN 63-147 225/35R18 K1c T83 T87 A05 A08 A09
e9*2001/116*0050*.. 63-147 225/40R18 K1c T88 T91 A12 A19 A60
e9*2007/46*0012*.. A99 Flh KOV
SeF Sth S01
Seat Leon 63-155 215/40R18 R37 T85 T89 A02 A04 A05
1P, 1PN 63-155 225/35R18 A01 K1a K2b R37 T83 T87 A08 A09 A12
e9*2001/116*0052*..; 63-195 225/40R18 A01 K1a K2b A19 A58 A99
e9*2007/46*0013*.. Flh S01
Skoda Octavia 55-118 215/40R18 A58 R37 T89 A02 A04 A05
1Z 55-147 225/40R18 A01 K1a T88 T89 T91 A08 A09 A12
e11*2001/116*0230*; A19 A99 Car
e11*2007/46*0012*.. Lim Npf S01
Skoda Octavia Scout 103-118 225/45R18 A02 A04 A05
1Z 103-118 235/40R18 A01 K1c A08 A09 A12
e11*2001/116* 103-118 245/40R18 A01 K1c K56 A19 A56 A99
0230*21-..; Car KMV S01
e11*2007/46*0012*..
Skoda Superb 77-191 225/40R18 T92 A02 A04 A05
3T A08 A09 A12
e11*2001/116*0326*; A19 A99 Car
e11*2007/46*0014*.. Lim S01
Skoda Yeti 77-125 215/45R18 T89 T93 A02 A04 A05
5L 77-125 225/40R18 T89 T91 T92 A08 A09 A12
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95 A19 A57 A99
e11*2007/46*0034*.. 77-125 235/40R18 T91 T93 S01
77-125 245/40R18 A01 K1b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

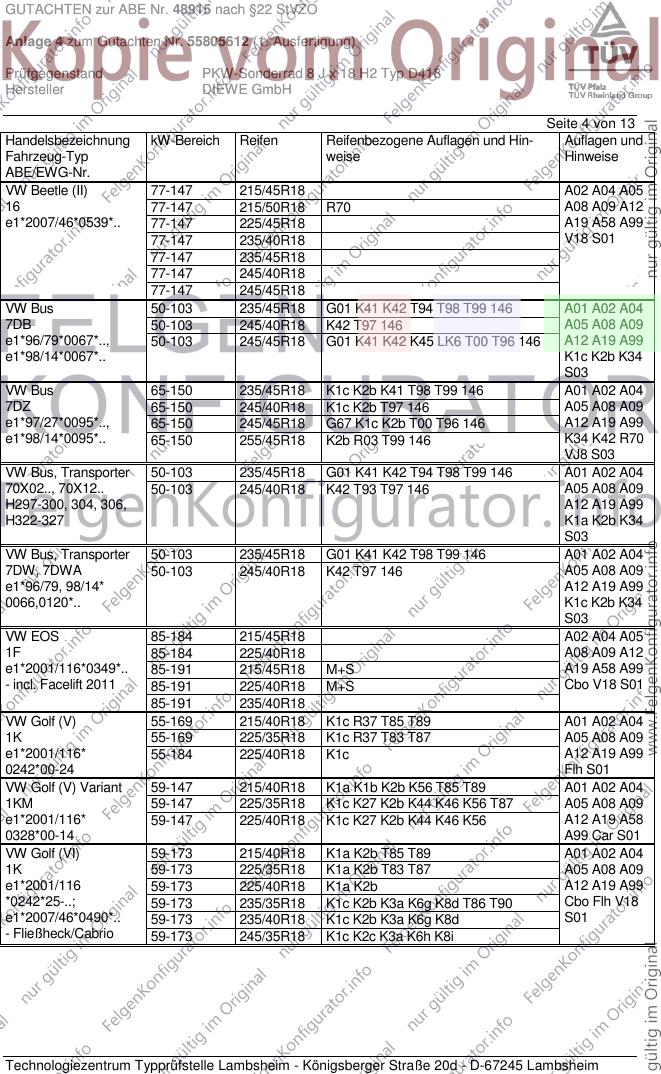

GUTACHTEN zur ABE Nr. 48915 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55805612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ D418
Hersteller DIEWE GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Beetle (II) 77-147 215/45R18 A02 A04 A05
16 77-147 215/50R18 R70 A08 A09 A12
e1*2007/46*0539*.. 77-147 225/45R18 A19 A58 A99
77-147 235/40R18 V18 S01
77-147 235/45R18
77-147 245/40R18
77-147 245/45R18
VW Bus 50-103 235/45R18 G01 K41 K42 T94 T98 T99 146 A01 A02 A04
7DB 50-103 245/40R18 K42 T97 146 A05 A08 A09
e1*96/79*0067*.., 50-103 245/45R18 G01 K41 K42 K45 LK6 T00 T96 146 A12 A19 A99
e1*98/14*0067*.. K1c K2b K34
S03
VW Bus 65-150 235/45R18 K1c K2b K41 T98 T99 146 A01 A02 A04
7DZ 65-150 245/40R18 K1c K2b T97 146 A05 A08 A09
e1*97/27*0095*.., 65-150 245/45R18 G67 K1c K2b T00 T96 146 A12 A19 A99
e1*98/14*0095*.. 65-150 255/45R18 K2b R03 T99 146 K34 K42 R70
VJ8 S03
VW Bus, Transporter 50-103 235/45R18 G01 K41 K42 T94 T98 T99 146 A01 A02 A04
70X02.., 70X12.. 50-103 245/40R18 K42 T93 T97 146 A05 A08 A09
H297-300, 304, 306, A12 A19 A99
H322-327 K1a K2b K34
S03
VW Bus, Transporter 50-103 235/45R18 G01 K41 K42 T98 T99 146 A01 A02 A04
7DW, 7DWA 50-103 245/40R18 K42 T97 146 A05 A08 A09
e1*96/79, 98/14* A12 A19 A99
0066,0120*.. K1c K2b K34
S03
VW EOS 85-184 215/45R18 A02 A04 A05
1F 85-184 225/40R18 A08 A09 A12
e1*2001/116*0349*.. 85-191 215/45R18 M+S A19 A58 A99
- incl. Facelift 2011 85-191 225/40R18 M+S Cbo V18 S01
85-191 235/40R18
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A02 A04
1K 55-169 225/35R18 K1c R37 T83 T87 A05 A08 A09
e1*2001/116* 55-184 225/40R18 K1c A12 A19 A99
0242*00-24 Flh S01
VW Golf (V) Variant 59-147 215/40R18 K1a K1b K2b K56 T85 T89 A01 A02 A04
1KM 59-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A05 A08 A09
e1*2001/116* 59-147 225/40R18 K1c K27 K2b K44 K46 K56 A12 A19 A58
0328*00-14 A99 Car S01
VW Golf (VI) 59-173 215/40R18 K1a K2b T85 T89 A01 A02 A04
1K 59-173 225/35R18 K1a K2b T83 T87 A05 A08 A09
e1*2001/116 59-173 225/40R18 K1a K2b A12 A19 A99
*0242*25-..; 59-173 235/35R18 K1c K2b K3a K6g K8d T86 T90 Cbo Flh V18
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2b K3a K6g K8d S01
- Fließheck/Cabrio 59-173 245/35R18 K1c K2c K3a K6h K8i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

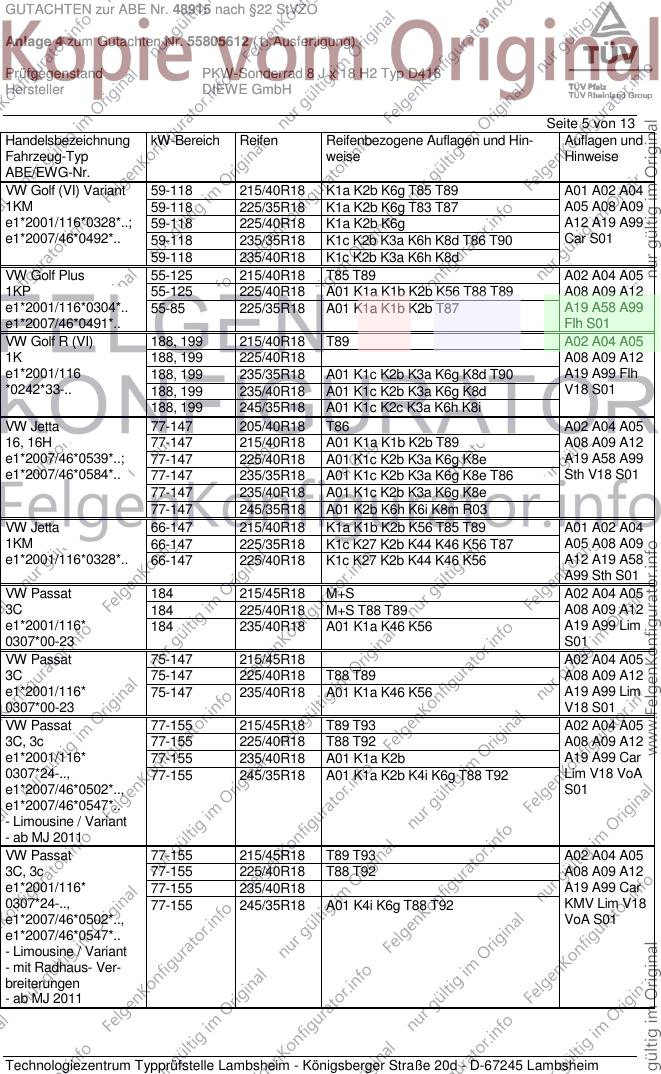

GUTACHTEN zur ABE Nr. 48915 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55805612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ D418
Hersteller DIEWE GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 215/40R18 K1a K2b K6g T85 T89 A01 A02 A04
1KM 59-118 225/35R18 K1a K2b K6g T83 T87 A05 A08 A09
e1*2001/116*0328*..; 59-118 225/40R18 K1a K2b K6g A12 A19 A99
e1*2007/46*0492*.. 59-118 235/35R18 K1c K2b K3a K6h K8d T86 T90 Car S01
59-118 235/40R18 K1c K2b K3a K6h K8d
VW Golf Plus 55-125 215/40R18 T85 T89 A02 A04 A05
1KP 55-125 225/40R18 A01 K1a K1b K2b K56 T88 T89 A08 A09 A12
e1*2001/116*0304*.. 55-85 225/35R18 A01 K1a K1b K2b T87 A19 A58 A99
e1*2007/46*0491*.. Flh S01
VW Golf R (VI) 188, 199 215/40R18 T89 A02 A04 A05
1K 188, 199 225/40R18 A08 A09 A12
e1*2001/116 188, 199 235/35R18 A01 K1c K2b K3a K6g K8d T90 A19 A99 Flh
*0242*33-.. 188, 199 235/40R18 A01 K1c K2b K3a K6g K8d V18 S01
188, 199 245/35R18 A01 K1c K2c K3a K6h K8i
VW Jetta 77-147 205/40R18 T86 A02 A04 A05
16, 16H 77-147 215/40R18 A01 K1a K1b K2b T89 A08 A09 A12
e1*2007/46*0539*..; 77-147 225/40R18 A01 K1c K2b K3a K6g K8e A19 A58 A99
e1*2007/46*0584*.. 77-147 235/35R18 A01 K1c K2b K3a K6g K8e T86 Sth V18 S01
77-147 235/40R18 A01 K1c K2b K3a K6g K8e
77-147 245/35R18 A01 K2b K6h K6i K8m R03
VW Jetta 66-147 215/40R18 K1a K1b K2b K56 T85 T89 A01 A02 A04
1KM 66-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A05 A08 A09
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K2b K44 K46 K56 A12 A19 A58
A99 Sth S01
VW Passat 184 215/45R18 M+S A02 A04 A05
3C 184 225/40R18 M+S T88 T89 A08 A09 A12
e1*2001/116* 184 235/40R18 A01 K1a K46 K56 A19 A99 Lim
0307*00-23 S01
VW Passat 75-147 215/45R18 A02 A04 A05
3C 75-147 225/40R18 T88 T89 A08 A09 A12
e1*2001/116* 75-147 235/40R18 A01 K1a K46 K56 A19 A99 Lim
0307*00-23 V18 S01
VW Passat 77-155 215/45R18 T89 T93 A02 A04 A05
3C, 3c 77-155 225/40R18 T88 T92 A08 A09 A12
e1*2001/116* 77-155 235/40R18 A01 K1a K2b A19 A99 Car
0307*24-.., 77-155 245/35R18 A01 K1a K2b K4i K6g T88 T92 Lim V18 VoA
e1*2007/46*0502*.., S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 215/45R18 T89 T93 A02 A04 A05
3C, 3c 77-155 225/40R18 T88 T92 A08 A09 A12
e1*2001/116* 77-155 235/40R18 A19 A99 Car
0307*24-.., 77-155 245/35R18 A01 K4i K6g T88 T92 KMV Lim V18
e1*2007/46*0502*.., VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48915 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55805612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ D418
Hersteller DIEWE GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat Variant 184 235/40R18 A01 K1a K2b A02 A04 A05
3C A08 A09 A12
e1*2001/116* A19 A99 Car
0307*00-23 S01

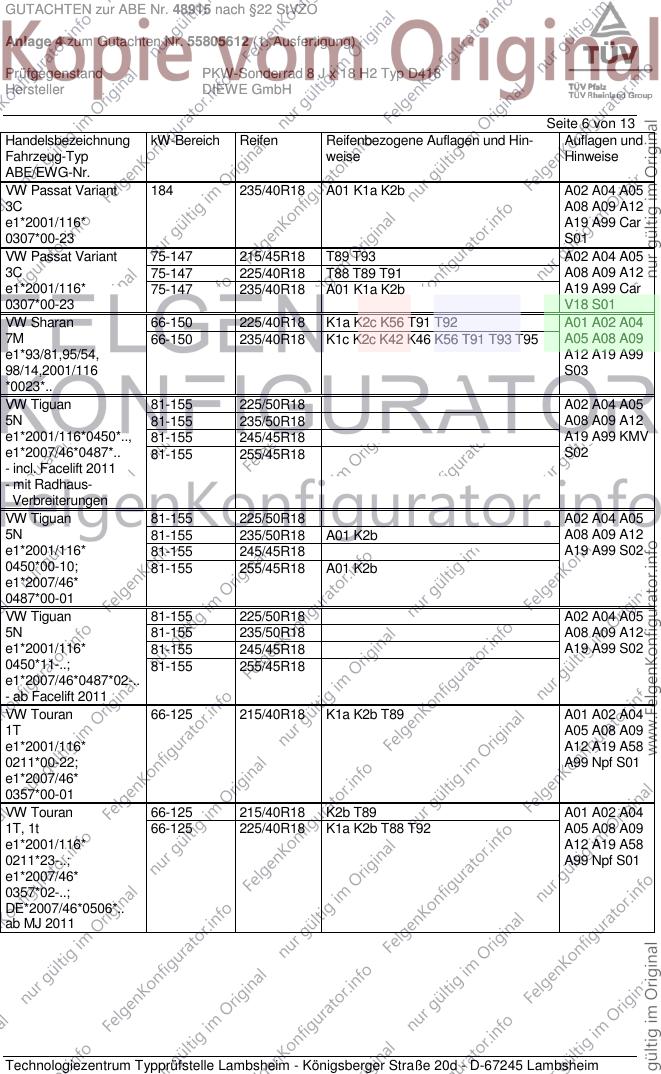

VW Passat Variant 75-147 215/45R18 T89 T93 A02 A04 A05
3C 75-147 225/40R18 T88 T89 T91 A08 A09 A12
e1*2001/116* 75-147 235/40R18 A01 K1a K2b A19 A99 Car
0307*00-23 V18 S01
VW Sharan 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A02 A04
7M 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A05 A08 A09
e1*93/81,95/54, A12 A19 A99
98/14,2001/116 S03
*0023*..
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A08 A09 A12
e1*2001/116*0450*.., 81-155 245/45R18 A19 A99 KMV
e1*2007/46*0487*.. 81-155 255/45R18 S02
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A01 K2b A08 A09 A12
e1*2001/116* 81-155 245/45R18 A19 A99 S02
0450*00-10; 81-155 255/45R18 A01 K2b
e1*2007/46*
0487*00-01
VW Tiguan 81-155 225/50R18 A02 A04 A05
5N 81-155 235/50R18 A08 A09 A12
e1*2001/116* 81-155 245/45R18 A19 A99 S02
0450*11-..; 81-155 255/45R18
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Touran 66-125 215/40R18 K1a K2b T89 A01 A02 A04
1T A05 A08 A09
e1*2001/116* A12 A19 A58
0211*00-22; A99 Npf S01
e1*2007/46*
0357*00-01
VW Touran 66-125 215/40R18 K2b T89 A01 A02 A04
1T, 1t 66-125 225/40R18 K1a K2b T88 T92 A05 A08 A09
e1*2001/116* A12 A19 A58
0211*23-..; A99 Npf S01
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48915 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55805612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ D418
Hersteller DIEWE GmbH
Seite 7 von 13

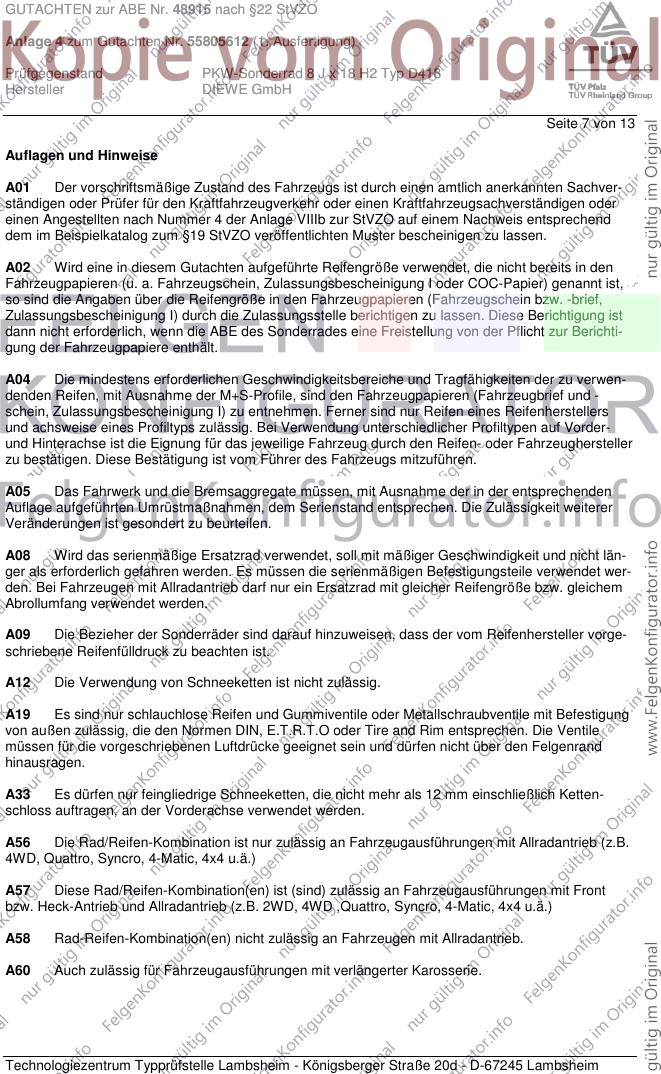

Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48915 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55805612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ D418
Hersteller DIEWE GmbH
Seite 8 von 13

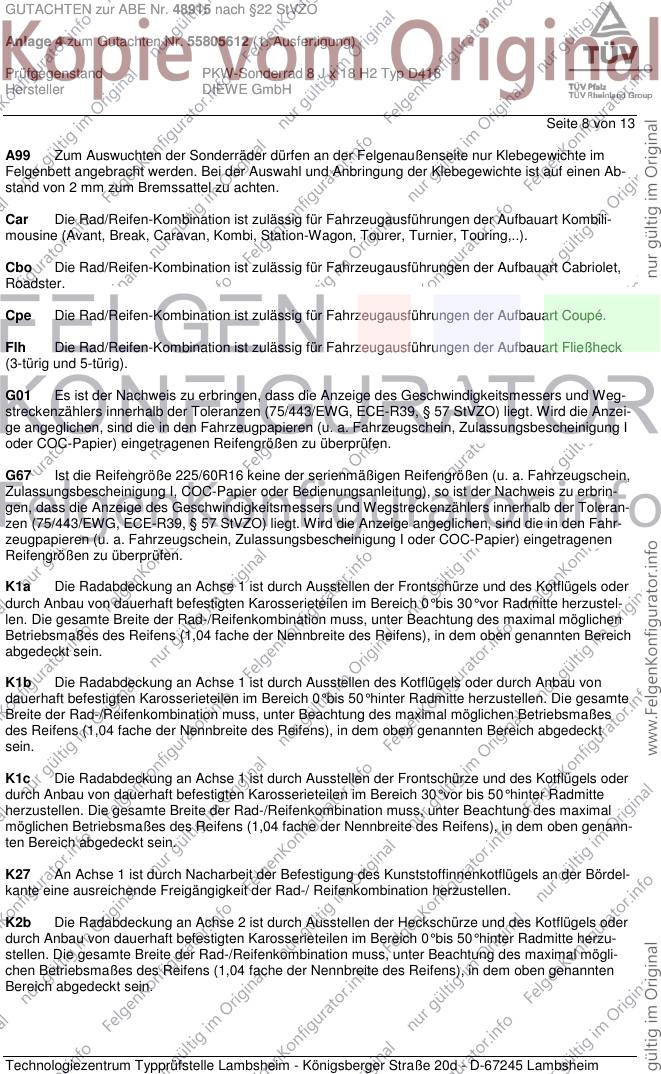

A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Ab-
stand von 2 mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48915 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55805612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ D418
Hersteller DIEWE GmbH
Seite 9 von 13

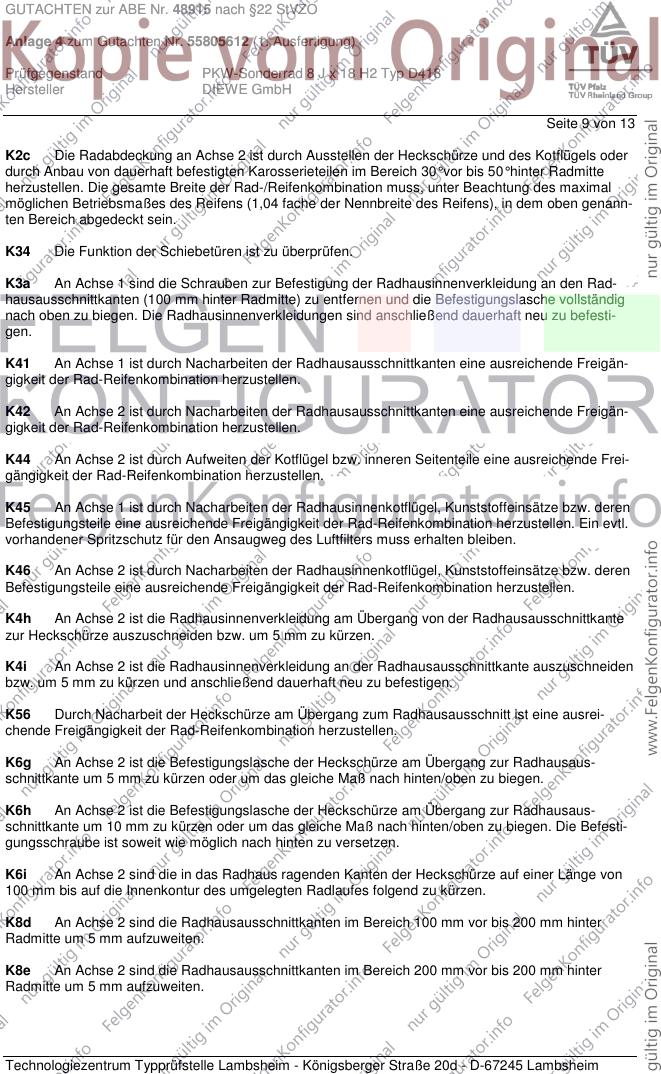

K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48915 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55805612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ D418
Hersteller DIEWE GmbH
Seite 10 von 13

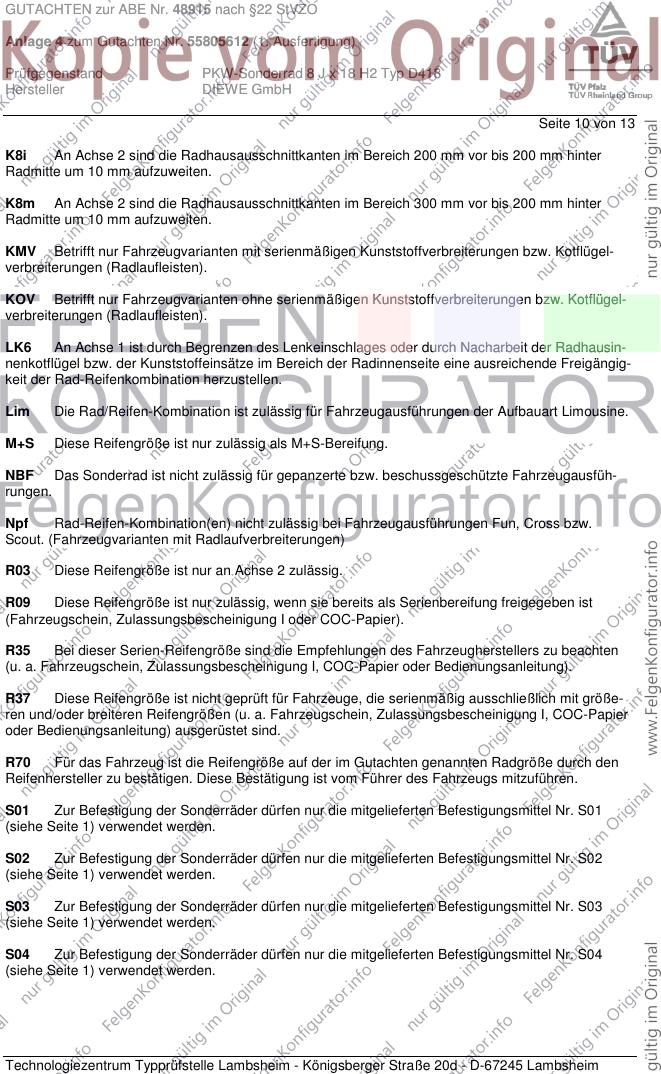

K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Radhausin-
nenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Freigängig-
keit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausfüh-
rungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48915 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55805612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ D418
Hersteller DIEWE GmbH
Seite 11 von 13

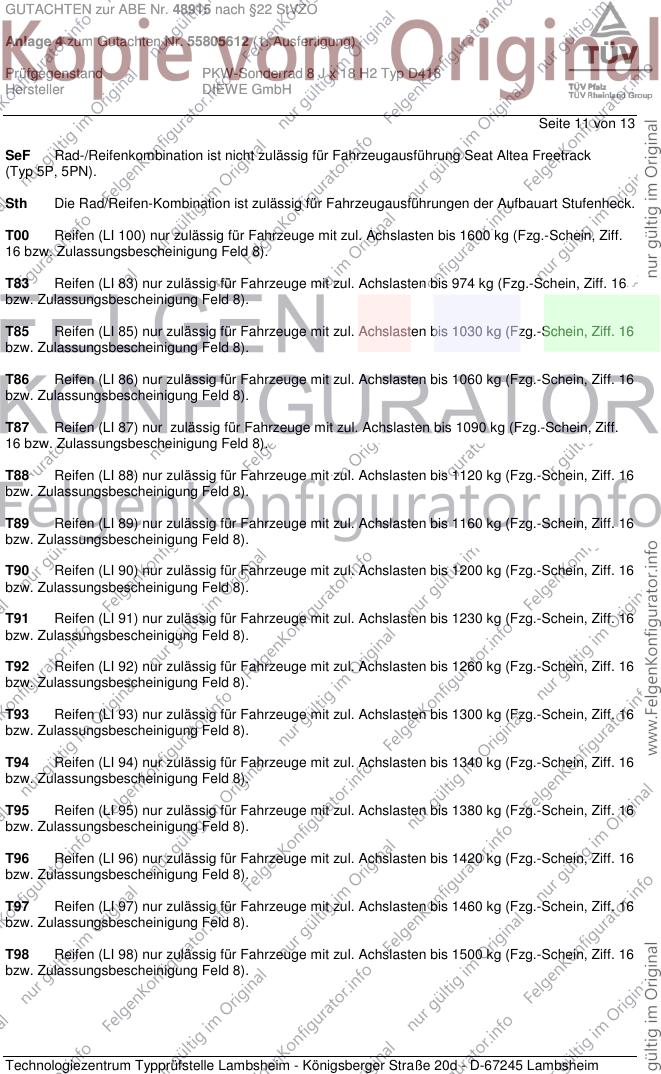

SeF Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48915 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55805612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ D418
Hersteller DIEWE GmbH
Seite 12 von 13

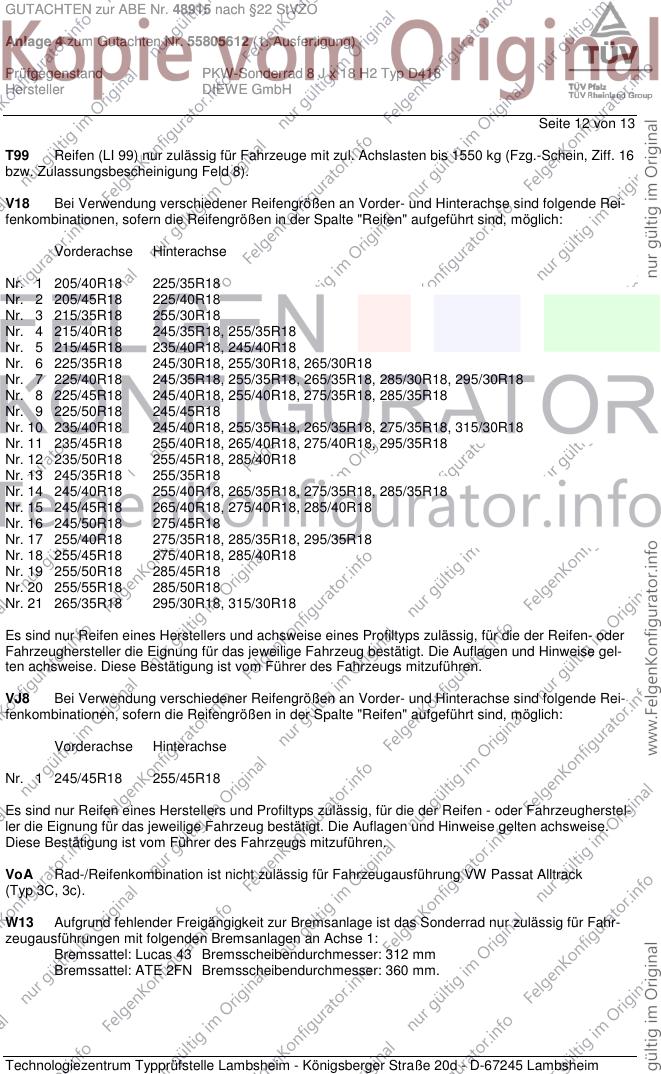

T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VJ8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/45R18 255/45R18
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen - oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten achsweise.
Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W13 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nur zulässig für Fahr-
zeugausführungen mit folgenden Bremsanlagen an Achse 1:
Bremssattel: Lucas 43 Bremsscheibendurchmesser: 312 mm
Bremssattel: ATE 2FN Bremsscheibendurchmesser: 360 mm.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48915 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55805612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ D418
Hersteller DIEWE GmbH
Seite 13 von 13

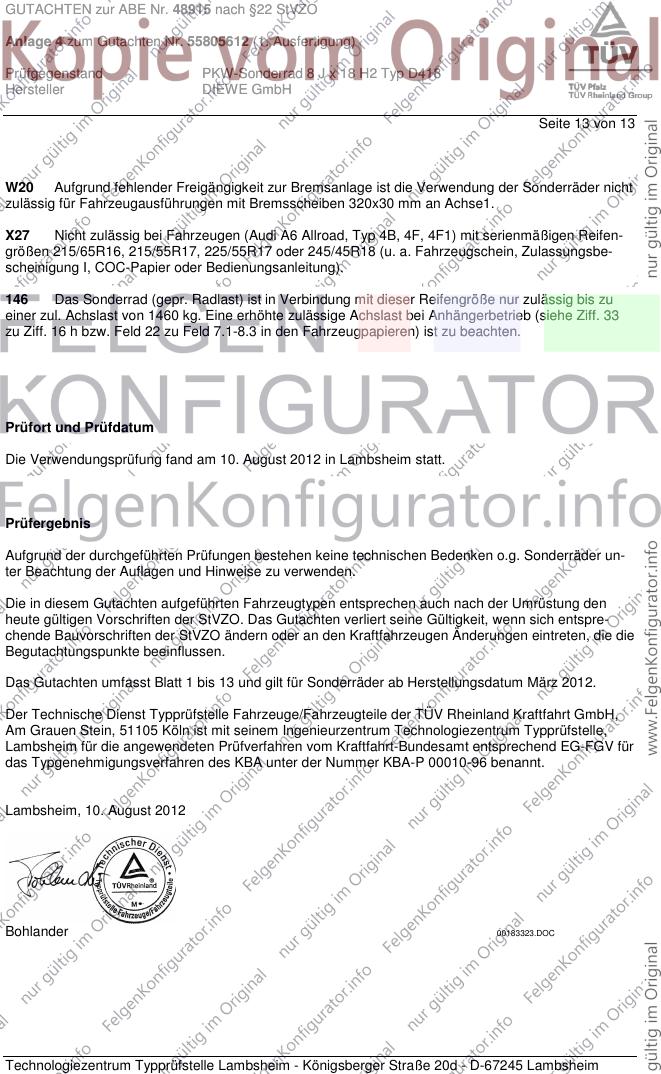

W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. August 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. August 2012
Bohlander 00183323.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
