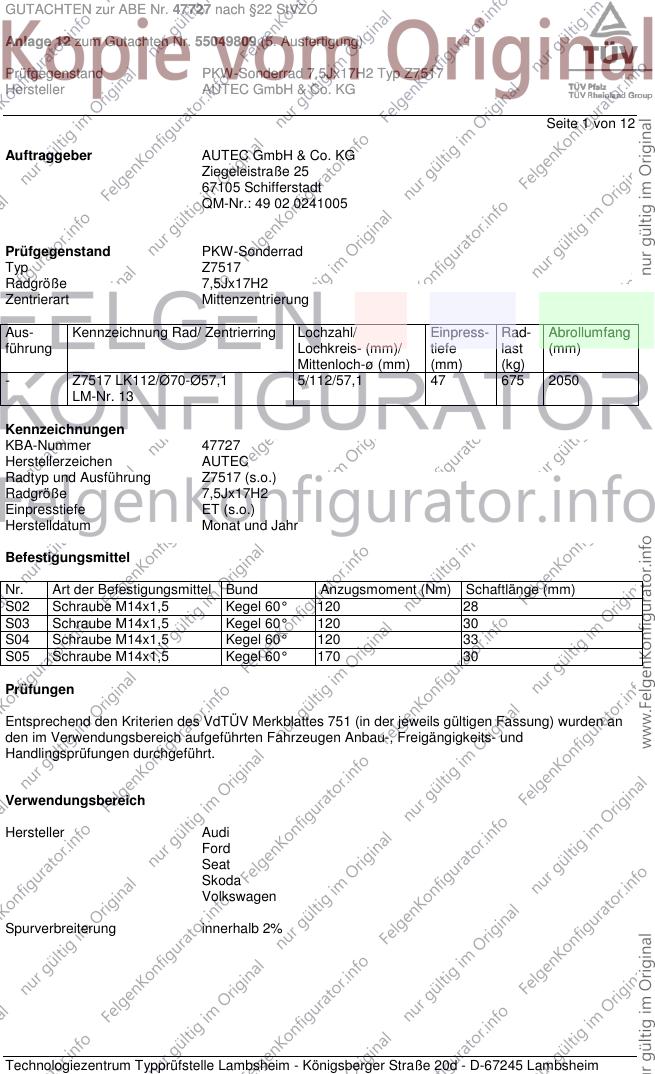

GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 12
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Z7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
- Z7517 LK112/Ø70-Ø57,1 5/112/57,1 47 675 2050
LM-Nr. 13
Kennzeichnungen
KBA-Nummer 47727
Herstellerzeichen AUTEC
Radtyp und Ausführung Z7517 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 120 30
S04 Schraube M14x1,5 Kegel 60° 120 33
S05 Schraube M14x1,5 Kegel 60° 170 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/50R17 A01 A30 K1a K56 R37 A02 A04 A05
8P 75-147 215/45R17 A13 R37 T87 T88 A08 A09 A16
e1*2001/116*0456*.. 75-147 225/45R17 A01 A30 K1a K56 A58 A73 A82
75-147 235/45R17 A01 A12 K1c K56 Cbo V17 S02
Audi A3, -/Sportback 184-195 205/50R17 A01 A30 K1a K56 M+S A02 A04 A05
8P, 8PA 184-195 215/45R17 A13 M+S T88 T91 A08 A09 A16
e1*2001/116*0217*.., 184-195 225/45R17 A01 A30 K1a K56 A73 A82 B03
e1*2001/116*0418*.. 184-195 235/45R17 A01 A12 K1c K56 Flh S02
Audi A3, -/Sportback 66-147 205/50R17 A01 A30 K1a K56 R37 A02 A04 A05
8P, 8PA, 8PB 66-147 215/45R17 A13 R37 T87 T88 A08 A09 A16
e1*2001/116*0217*..; 66-147 225/45R17 A01 A30 K1a K56 A73 A82 Flh
e1*2001/116*0241*..; 66-147 235/45R17 A01 A12 K1c K56 V17 S02
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/50R17 A02 A04 A05
8V 77-135 215/45R17 A08 A09 A12
e1*2007/46*0607*.. 77-135 225/45R17 A16 A58 A82
77-135 235/45R17 F24 Flh V17
S04
Audi A6 -/Avant 89-257 225/50R17 T93 135 A02 A04 A05
4F, 4F1 89-257 235/45R17 T93 135 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/45R17 135 A16 A73 A82
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. V17 X27 S02
Audi TT 118-155 225/50R17 A30 A02 A04 A05
8J 118-155 235/45R17 A33 A08 A09 A16
e1*2001/116* 118-155 245/45R17 A12 A57 A73 A82
0369, 0374, 0375*.. 118-200 225/50R17 A30 M+S Cbo Cpe S03
118-200 235/45R17 A33 M+S
118-200 245/45R17 A12 M+S
Ford Galaxy 66-150 225/45R17 K56 T91 T93 T94 135 A01 A02 A04
WGR 66-150 235/45R17 K2b K56 T93 T94 T97 135 A05 A08 A09
e1*93/81,95/54, 66-150 245/40R17 K1a K2b K42 K46 K56 R70 T91 T95 A12 A16 A82
2001/116*0024*.. 135 V17 S05
Seat Alhambra 66-150 225/45R17 K56 T91 T93 T94 135 A01 A02 A04
7MS 66-150 235/45R17 K2b K56 T93 T94 T97 135 A05 A08 A09
e1*95/54, 98/14, 66-150 245/40R17 K1a K2b K42 K46 K56 R70 T91 T95 A12 A16 A82
2001/116*0036*.. 135 V17 S05
Seat Altea / Toledo 63-155 205/50R17 A01 K1c T89 T93 A02 A04 A05
5P, 5PN 63-155 215/45R17 T87 T88 T91 A08 A09 A12
e9*2001/116*0050*.. 63-155 225/45R17 R03 A16 A60 A82
e9*2007/46*0012*.. 63-155 225/45R17 A01 K1c R02 Flh KOV SeF
Sth V17 S02
Seat Leon 63-155 205/50R17 R37 A02 A04 A05
1P, 1PN 63-155 215/45R17 R37 A08 A09 A12
e9*2001/116*0052*..; 63-195 225/45R17 A16 A58 A82
e9*2007/46*0013*.. Flh V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 132, 135 205/50R17 A02 A04 A05
5F 132, 135 215/45R17 A08 A09 A12
e9*2007/46*0094*.. 132, 135 225/45R17 A16 A58 A82
132, 135 235/45R17 F24 Flh V17
S04
Seat Leon 63 - 110 205/50R17 A02 A04 A05
5F 63 - 110 215/45R17 A08 A09 A12
e9*2007/46*0094*.. 63 - 110 225/45R17 A16 A58 A82
63 - 110 235/45R17 F23 Flh V17
S04
Skoda Octavia (II) 55-118 205/50R17 R37 T89 T93 A02 A04 A05
1Z 55-118 215/45R17 R37 T88 T91 A08 A09 A12
e11*2001/116*0230*; 55-147 205/50R17 M+S A16 A82 Car
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91 Lim Npf V17
55-147 225/45R17 S02
Skoda Octavia (II) 103-118 205/50R17 M+S T93 A02 A04 A05
Scout 103-118 225/45R17 M+S T91 A08 A09 A12
1Z 103-118 225/50R17 A01 K1a A16 A56 A82
e11*2001/116* 103-118 235/45R17 Car KMV S02
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 A12 A02 A04 A05
5E 63-110 215/45R17 A90 A08 A09 A16
e11*2007/46*0243*..; 63-110 225/45R17 A12 A58 A82 Car
e11*2007/46*0244*.. 63-110 235/45R17 A12 F23 Lim S04
Skoda Octavia (III) 77-132 205/50R17 A12 A02 A04 A05
5E 77-132 215/45R17 A90 A08 A09 A16
e11*2007/46*0243*.. 77-132 225/45R17 A12 A57 A82 Car
77-132 235/45R17 A12 F24 Lim S04
Skoda Superb 77-147 205/50R17 T93 A02 A04 A05
3T 77-191 205/50R17 M+S T93 A08 A09 A12
e11*2001/116*0326*; 77-191 225/45R17 T94 A16 A82 Car
e11*2007/46*0014*.. 77-191 235/45R17 Lim V17 S04
Skoda Yeti 77-125 205/50R17 M+S T89 T93 A02 A04 A05
5L 77-125 205/55R17 M+S T91 T95 A08 A09 A12
e11*2007/46*0010*.., 77-125 215/50R17 T90 T91 T93 A16 A57 A82
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93 S02
77-125 225/50R17
77-125 235/45R17
77-125 245/45R17
VW Beetle, /Cabrio (II) 77-147 205/55R17 R37 A02 A04 A05
16 77-147 215/50R17 A08 A09 A12
e1*2007/46*0539*.. 77-147 215/55R17 A16 A58 A82
77-147 225/50R17 Cbo Flh V17
77-147 235/45R17 S04
77-147 235/50R17
77-147 245/45R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus 50-103 225/55R17 A01 G01 K41 T01 T97 134 A02 A04 A05
7DB 50-103 235/45R17 R70 T94 T97 135 A08 A09 A12
e1*96/79*0067*.., 50-103 245/45R17 A01 K34 K42 K45 T95 T99 135 A16 A82 S05
e1*98/14*0067*..
VW Bus, Transporter 50-103 225/55R17 G01 K1a K41 T01 T97 134 A01 A02 A04
70X02.., 70X12.. 50-103 235/45R17 K1a R70 T93 T94 T97 135 A05 A08 A09
H297-300, 304, 306, 50-103 245/45R17 K1a K2b K34 K42 K45 T95 T99 135 A12 A16 A82
H322-327 S05
VW Cross Touran 75-130 205/50R17 M+S T89 T93 A02 A04 A05
1T, 1t 75-130 225/45R17 M+S A08 A09 A12
e1*2001/116*0211*..; A16 A82 KMV
e1*2007/46*0357*..; V17 S02
DE*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 205/50R17 R37 A02 A04 A05
1F 85-184 215/45R17 R37 T87 T88 A08 A09 A12
e1*2001/116*0349*.. 85-184 215/50R17 A16 A58 A82
- incl. Facelift 2011 85-184 225/45R17 Cbo V17 S03
85-191 205/50R17 M+S
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 M+S
85-191 225/45R17 M+S
85-191 235/45R17
VW Golf (V) 55-169 205/50R17 A01 A12 K1a K1b R37 A02 A04 A05
1K 55-169 215/45R17 A33 R37 T87 T88 A08 A09 A16
e1*2001/116* 55-184 205/50R17 A01 A12 K1a K1b M+S A82 Flh V17
0242*00-24 55-184 215/45R17 A33 M+S T87 T88 S02
55-184 225/45R17 A01 A12 K1a K1b
VW Golf (V) Variant 59-147 205/50R17 A01 K1a K2b K56 A02 A04 A05
1KM 59-147 215/45R17 A08 A09 A12
e1*2001/116* 59-147 225/45R17 A01 K1a K2b K56 A16 A58 A82
0328*00-14 Car V17 S02
VW Golf (VI) 59-173 205/50R17 A02 A04 A05
1K 59-173 215/45R17 T87 T91 A08 A09 A12
e1*2001/116 59-173 225/45R17 A16 A82 Cbo
*0242*25-..; 59-173 235/45R17 A01 K1a K2b Flh V17 S02
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 A02 A04 A05
1KM 59-118 215/45R17 T87 T88 A08 A09 A12
e1*2001/116*0328*..; 59-118 225/45R17 A16 A82 Car
e1*2007/46*0492*.. 59-118 235/45R17 A01 K1a K2b K6g V17 S02
VW Golf (VII) 63 - 169 205/50R17 A02 A04 A05
AU 63 - 169 215/45R17 A08 A09 A12
e1*2007/46*0623*.. 63 - 169 225/45R17 A16 A58 A82
63 - 169 235/45R17 F24 Flh V17
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) 63 - 90 205/50R17 A02 A04 A05
AU 63 - 90 215/45R17 A08 A09 A12
e1*2007/46*0623*.. 63 - 90 225/45R17 A16 A58 A82
63 - 90 235/45R17 F23 Flh V17
S04
VW Golf Plus 55-125 205/50R17 A02 A04 A05
1KP 55-125 215/45R17 T87 T88 T91 A08 A09 A12
e1*2001/116*0304*.. 55-125 225/45R17 A16 A58 A82
e1*2007/46*0491*.. Flh V17 S02
VW Golf R (VI) 188, 199 205/50R17 A02 A04 A05
1K 188, 199 215/45R17 T87 T88 A08 A09 A12
e1*2001/116 188, 199 225/45R17 A16 A82 Flh
*0242*33-.. 188, 199 235/45R17 V17 S02
VW Jetta 77 - 155 205/50R17 A02 A04 A05
16, 16H 77 - 155 215/45R17 A08 A09 A12
e1*2007/46*0539*..; 77 - 155 225/45R17 A16 A58 A82
e1*2007/46*0584*.. 77 - 155 235/45R17 A01 K1a K1b K2b Sth S04
VW Jetta 66-147 205/50R17 A01 K1a K2b K56 A02 A04 A05
1KM 66-147 215/45R17 A08 A09 A12
e1*2001/116*0328*.. 66-147 225/45R17 A01 K1a K2b K56 A16 A58 A82
Sth V17 S02
VW Passat 75-147 205/50R17 R37 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*2001/116* 75-147 215/50R17 A16 A82 Lim
0307*00-23 75-147 225/45R17 V17 S02
75-147 235/45R17
VW Passat 184 205/50R17 M+S A02 A04 A05
3C 184 215/45R17 M+S T87 T88 T91 A08 A09 A12
e1*2001/116* 184 215/50R17 M+S A16 A82 Lim
0307*00-23 184 225/45R17 M+S V17 S02
184 235/45R17
VW Passat 77-155 205/50R17 T89 T93 A02 A04 A05
3C, 3c 77-155 215/45R17 T87 T91 A08 A09 A12
e1*2001/116* 77-155 215/50R17 T91 T95 A16 A82 Car
0307*24-.., 77-155 225/45R17 T91 T94 Lim V17 VoA
e1*2007/46*0502*.., 77-155 235/45R17 S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 T89 T93 A02 A04 A05
3C, 3c 77-155 215/45R17 T87 T91 A08 A09 A12
e1*2001/116* 77-155 215/50R17 T91 T95 A16 A82 Car
0307*24-.., 77-155 225/45R17 T91 T94 KMV Lim V17
e1*2007/46*0502*.., 77-155 235/45R17 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 184 205/50R17 M+S T93 A02 A04 A05
3C 184 215/45R17 M+S T91 A08 A09 A12
e1*2001/116* 184 215/50R17 M+S T91 A16 A82 Car
0307*00-23 184 225/45R17 M+S T91 S02
184 235/45R17
VW Passat Variant 75-147 205/50R17 R37 T89 T93 A02 A04 A05
3C 75-147 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*2001/116* 75-147 215/50R17 T90 A16 A82 Car
0307*00-23 75-147 225/45R17 T90 V17 S02
75-147 235/45R17
VW Sharan 66-150 225/45R17 K56 T90 T91 T93 T94 135 A01 A02 A04
7M 66-150 235/45R17 K2b K56 T93 T94 T97 135 A05 A08 A09
e1*93/81,95/54, 66-150 245/40R17 K1a K2b K42 K46 K56 R70 T91 T95 A12 A16 A82
98/14,2001/116 135 V17 S05
*0023*..
VW Touran 66-125 215/45R17 K1a T87 T91 A01 A02 A04
1T A05 A08 A09
e1*2001/116* A12 A16 A58
0211*00-22; A82 Npf S02
e1*2007/46*
0357*00-01
VW Touran 66-130 205/50R17 K2b T89 T93 A01 A02 A04
1T, 1t 66-130 215/45R17 K2b T91 A05 A08 A09
e1*2001/116* 66-130 225/45R17 K2b A12 A16 A58
0211*23-..; A82 Npf V17
e1*2007/46* S02
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 12
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

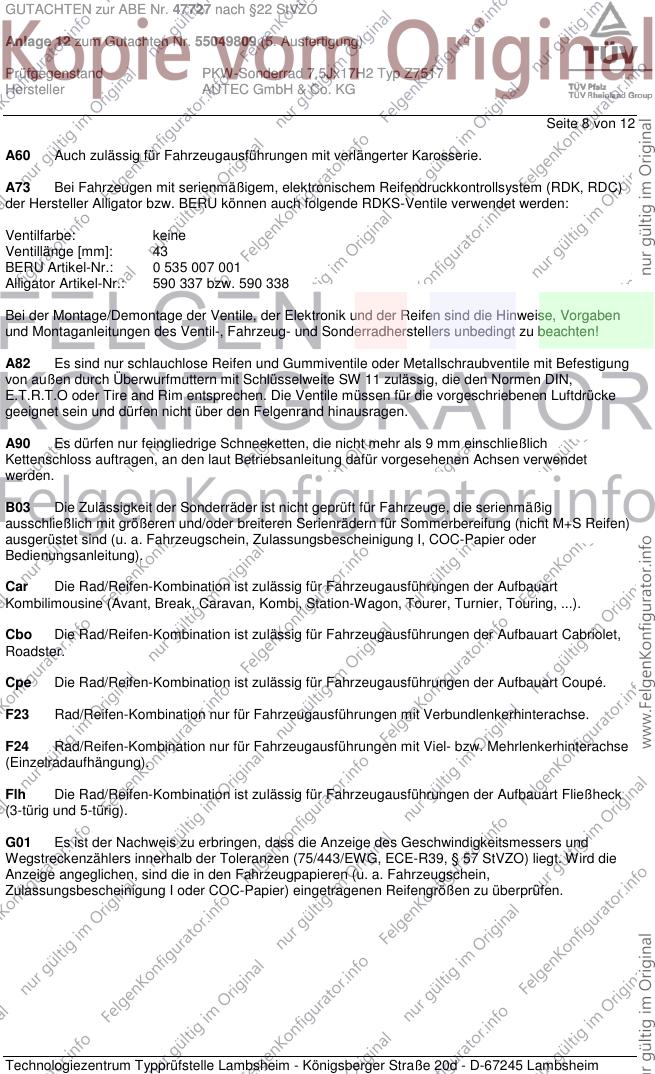

Seite 8 von 12
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A73 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

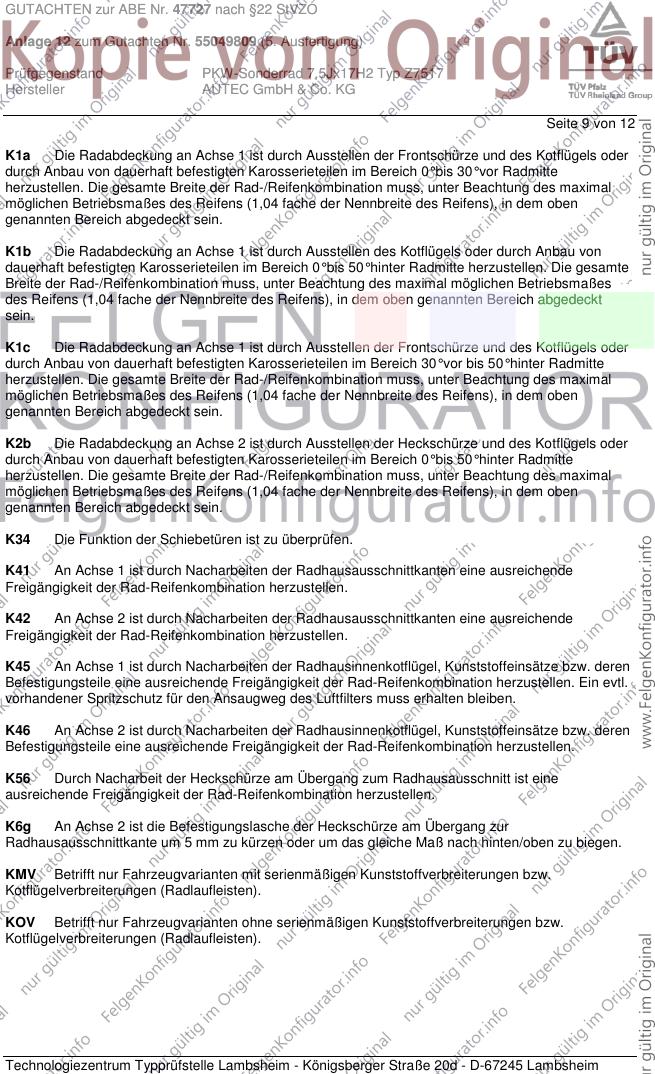

Seite 9 von 12
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG

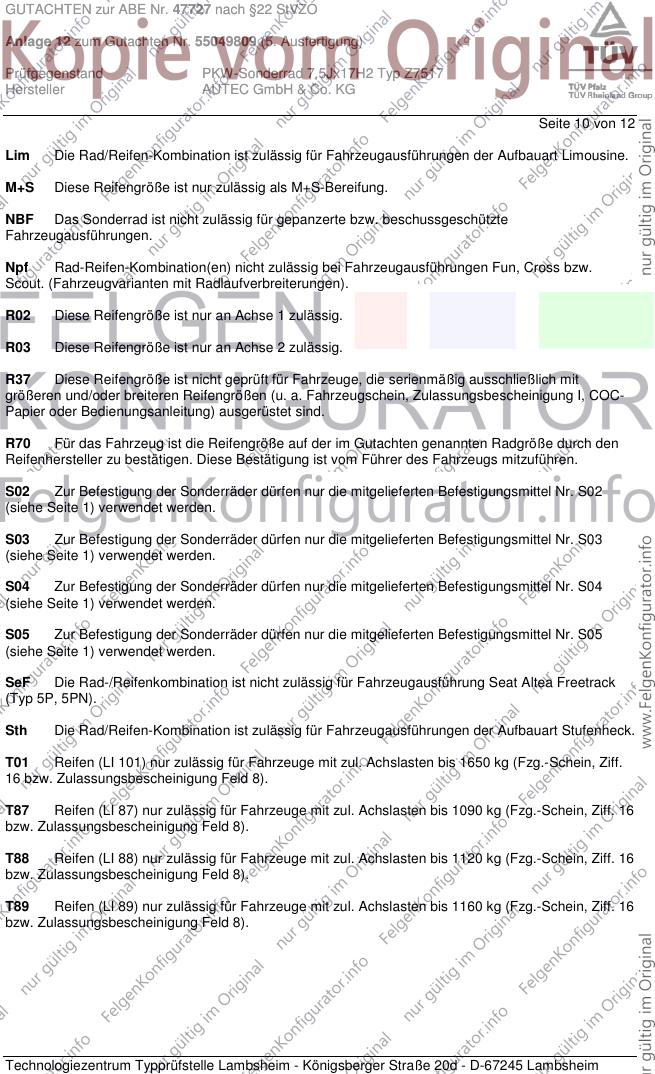

Seite 10 von 12
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 12
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47727 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55049809 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Z7517
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 12
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. August 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum März 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. August 2013
Haasis 00199360.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
