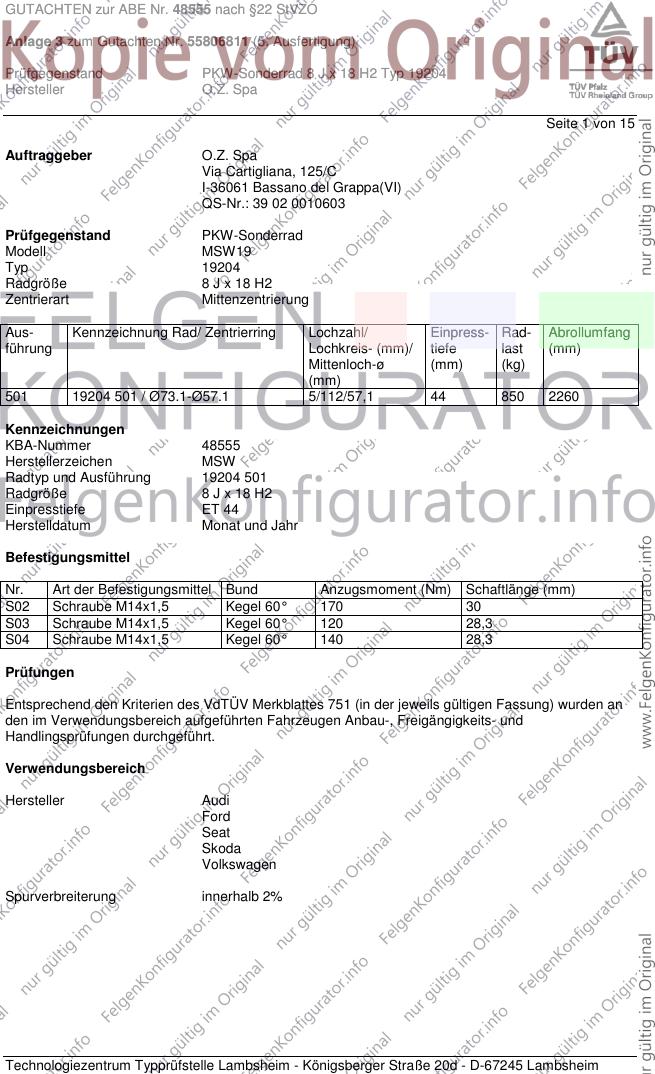

GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa
Seite 1 von 15
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW19
Typ 19204
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
501 19204 501 / Ø73.1-Ø57.1 5/112/57,1 44 850 2260
Kennzeichnungen
KBA-Nummer 48555
Herstellerzeichen MSW
Radtyp und Ausführung 19204 501
Radgröße 8 J x 18 H2
Einpresstiefe ET 44
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 170 30
S03 Schraube M14x1,5 Kegel 60° 120 28,3
S04 Schraube M14x1,5 Kegel 60° 140 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

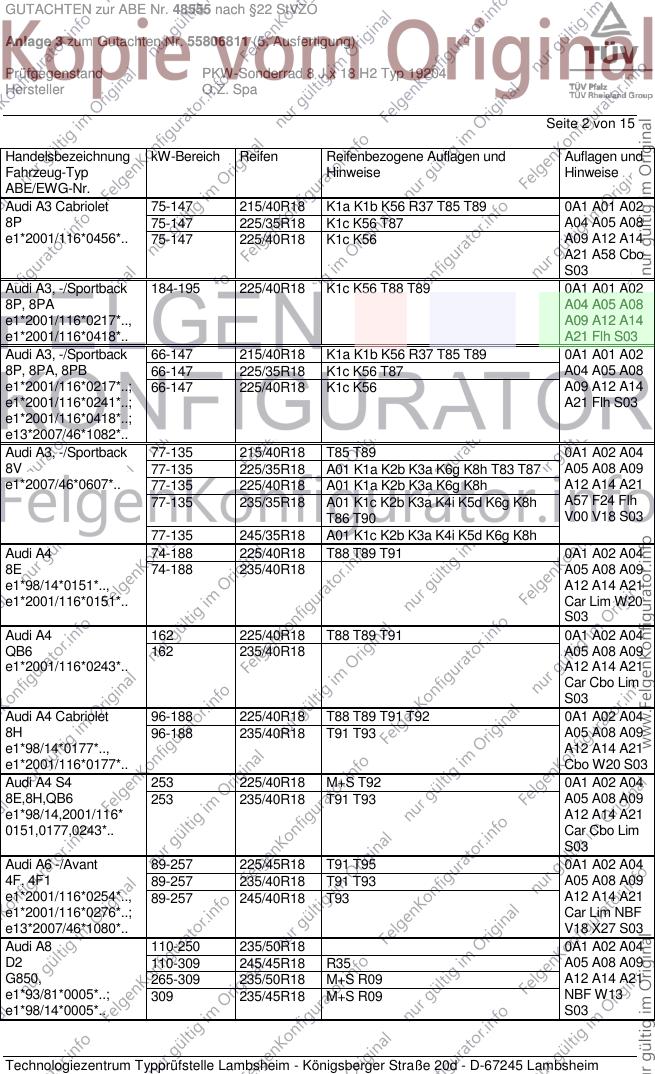

GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 215/40R18 K1a K1b K56 R37 T85 T89 0A1 A01 A02
8P 75-147 225/35R18 K1c K56 T87 A04 A05 A08
e1*2001/116*0456*.. 75-147 225/40R18 K1c K56 A09 A12 A14
A21 A58 Cbo
S03
Audi A3, -/Sportback 184-195 225/40R18 K1c K56 T88 T89 0A1 A01 A02
8P, 8PA A04 A05 A08
e1*2001/116*0217*.., A09 A12 A14
e1*2001/116*0418*.. A21 Flh S03
Audi A3, -/Sportback 66-147 215/40R18 K1a K1b K56 R37 T85 T89 0A1 A01 A02
8P, 8PA, 8PB 66-147 225/35R18 K1c K56 T87 A04 A05 A08
e1*2001/116*0217*..; 66-147 225/40R18 K1c K56 A09 A12 A14
e1*2001/116*0241*..; A21 Flh S03
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 215/40R18 T85 T89 0A1 A02 A04
8V 77-135 225/35R18 A01 K1a K2b K3a K6g K8h T83 T87 A05 A08 A09
e1*2007/46*0607*.. 77-135 225/40R18 A01 K1a K2b K3a K6g K8h A12 A14 A21
77-135 235/35R18 A01 K1c K2b K3a K4i K5d K6g K8h A57 F24 Flh
T86 T90 V00 V18 S03
77-135 245/35R18 A01 K1c K2b K3a K4i K5d K6g K8h
Audi A4 74-188 225/40R18 T88 T89 T91 0A1 A02 A04
8E 74-188 235/40R18 A05 A08 A09
e1*98/14*0151*.., A12 A14 A21
e1*2001/116*0151*.. Car Lim W20
S03
Audi A4 162 225/40R18 T88 T89 T91 0A1 A02 A04
QB6 162 235/40R18 A05 A08 A09
e1*2001/116*0243*.. A12 A14 A21
Car Cbo Lim
S03
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 0A1 A02 A04
8H 96-188 235/40R18 T91 T93 A05 A08 A09
e1*98/14*0177*.., A12 A14 A21
e1*2001/116*0177*.. Cbo W20 S03
Audi A4 S4 253 225/40R18 M+S T92 0A1 A02 A04
8E,8H,QB6 253 235/40R18 T91 T93 A05 A08 A09
e1*98/14,2001/116* A12 A14 A21
0151,0177,0243*.. Car Cbo Lim
S03
Audi A6 -/Avant 89-257 225/45R18 T91 T95 0A1 A02 A04
4F, 4F1 89-257 235/40R18 T91 T93 A05 A08 A09
e1*2001/116*0254*.., 89-257 245/40R18 T93 A12 A14 A21
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. V18 X27 S03
Audi A8 110-250 235/50R18 0A1 A02 A04
D2 110-309 245/45R18 R35 A05 A08 A09
G850, 265-309 235/50R18 M+S R09 A12 A14 A21
e1*93/81*0005*..; 309 235/45R18 M+S R09 NBF W13
e1*98/14*0005*.. S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

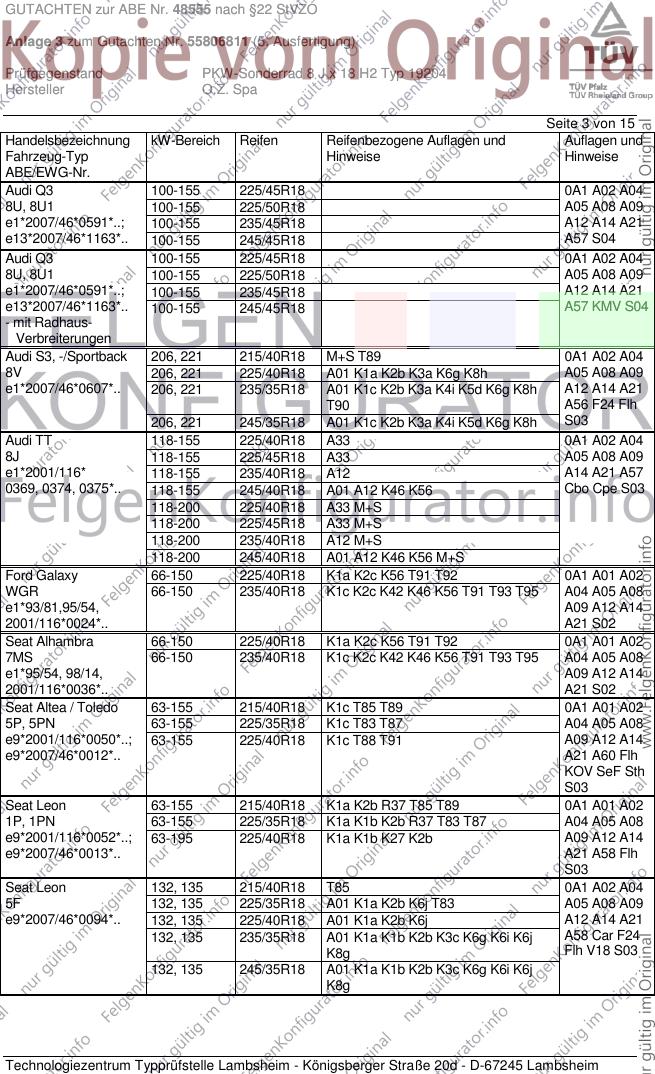

GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 100-155 225/45R18 0A1 A02 A04
8U, 8U1 100-155 225/50R18 A05 A08 A09
e1*2007/46*0591*..; 100-155 235/45R18 A12 A14 A21
e13*2007/46*1163*.. 100-155 245/45R18 A57 S04
Audi Q3 100-155 225/45R18 0A1 A02 A04
8U, 8U1 100-155 225/50R18 A05 A08 A09
e1*2007/46*0591*..; 100-155 235/45R18 A12 A14 A21
e13*2007/46*1163*.. 100-155 245/45R18 A57 KMV S04
- mit Radhaus-
Verbreiterungen
Audi S3, -/Sportback 206, 221 215/40R18 M+S T89 0A1 A02 A04
8V 206, 221 225/40R18 A01 K1a K2b K3a K6g K8h A05 A08 A09
e1*2007/46*0607*.. 206, 221 235/35R18 A01 K1c K2b K3a K4i K5d K6g K8h A12 A14 A21
T90 A56 F24 Flh
206, 221 245/35R18 A01 K1c K2b K3a K4i K5d K6g K8h S03
Audi TT 118-155 225/40R18 A33 0A1 A02 A04
8J 118-155 225/45R18 A33 A05 A08 A09
e1*2001/116* 118-155 235/40R18 A12 A14 A21 A57
0369, 0374, 0375*.. 118-155 245/40R18 A01 A12 K46 K56 Cbo Cpe S03
118-200 225/40R18 A33 M+S
118-200 225/45R18 A33 M+S
118-200 235/40R18 A12 M+S
118-200 245/40R18 A01 A12 K46 K56 M+S
Ford Galaxy 66-150 225/40R18 K1a K2c K56 T91 T92 0A1 A01 A02
WGR 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A04 A05 A08
e1*93/81,95/54, A09 A12 A14
2001/116*0024*.. A21 S02
Seat Alhambra 66-150 225/40R18 K1a K2c K56 T91 T92 0A1 A01 A02
7MS 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A04 A05 A08
e1*95/54, 98/14, A09 A12 A14
2001/116*0036*.. A21 S02
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 0A1 A01 A02
5P, 5PN 63-155 225/35R18 K1c T83 T87 A04 A05 A08
e9*2001/116*0050*..; 63-155 225/40R18 K1c T88 T91 A09 A12 A14
e9*2007/46*0012*.. A21 A60 Flh
KOV SeF Sth
S03
Seat Leon 63-155 215/40R18 K1a K2b R37 T85 T89 0A1 A01 A02
1P, 1PN 63-155 225/35R18 K1a K1b K2b R37 T83 T87 A04 A05 A08
e9*2001/116*0052*..; 63-195 225/40R18 K1a K1b K27 K2b A09 A12 A14
e9*2007/46*0013*.. A21 A58 Flh
S03
Seat Leon 132, 135 215/40R18 T85 0A1 A02 A04
5F 132, 135 225/35R18 A01 K1a K2b K6j T83 A05 A08 A09
e9*2007/46*0094*.. 132, 135 225/40R18 A01 K1a K2b K6j A12 A14 A21
132, 135 235/35R18 A01 K1a K1b K2b K3c K6g K6i K6j A58 Car F24
K8g Flh V18 S03
132, 135 245/35R18 A01 K1a K1b K2b K3c K6g K6i K6j
K8g
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

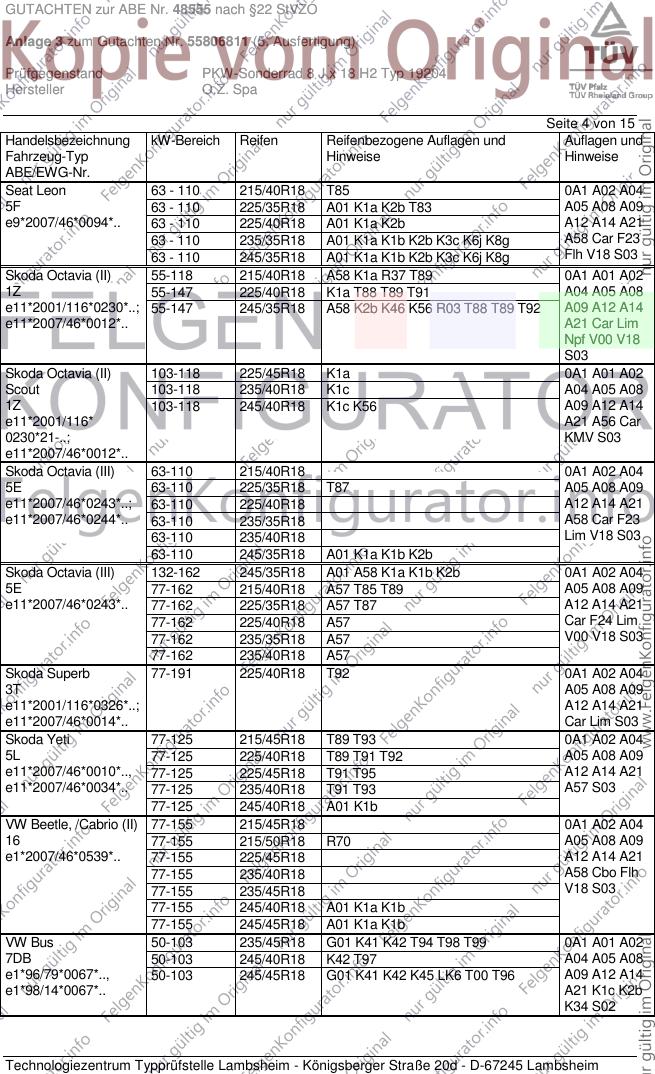

GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63 - 110 215/40R18 T85 0A1 A02 A04
5F 63 - 110 225/35R18 A01 K1a K2b T83 A05 A08 A09
e9*2007/46*0094*.. 63 - 110 225/40R18 A01 K1a K2b A12 A14 A21
63 - 110 235/35R18 A01 K1a K1b K2b K3c K6j K8g A58 Car F23
63 - 110 245/35R18 A01 K1a K1b K2b K3c K6j K8g Flh V18 S03
Skoda Octavia (II) 55-118 215/40R18 A58 K1a R37 T89 0A1 A01 A02
1Z 55-147 225/40R18 K1a T88 T89 T91 A04 A05 A08
e11*2001/116*0230*..; 55-147 245/35R18 A58 K2b K46 K56 R03 T88 T89 T92 A09 A12 A14
e11*2007/46*0012*.. A21 Car Lim
Npf V00 V18
S03
Skoda Octavia (II) 103-118 225/45R18 K1a 0A1 A01 A02
Scout 103-118 235/40R18 K1c A04 A05 A08
1Z 103-118 245/40R18 K1c K56 A09 A12 A14
e11*2001/116* A21 A56 Car
0230*21-..; KMV S03
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/40R18 0A1 A02 A04
5E 63-110 225/35R18 T87 A05 A08 A09
e11*2007/46*0243*..; 63-110 225/40R18 A12 A14 A21
e11*2007/46*0244*.. 63-110 235/35R18 A58 Car F23
63-110 235/40R18 Lim V18 S03
63-110 245/35R18 A01 K1a K1b K2b
Skoda Octavia (III) 132-162 245/35R18 A01 A58 K1a K1b K2b 0A1 A02 A04
5E 77-162 215/40R18 A57 T85 T89 A05 A08 A09
e11*2007/46*0243*.. 77-162 225/35R18 A57 T87 A12 A14 A21
77-162 225/40R18 A57 Car F24 Lim
77-162 235/35R18 A57 V00 V18 S03
77-162 235/40R18 A57
Skoda Superb 77-191 225/40R18 T92 0A1 A02 A04
3T A05 A08 A09
e11*2001/116*0326*..; A12 A14 A21
e11*2007/46*0014*.. Car Lim S03
Skoda Yeti 77-125 215/45R18 T89 T93 0A1 A02 A04
5L 77-125 225/40R18 T89 T91 T92 A05 A08 A09
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95 A12 A14 A21
e11*2007/46*0034*.. 77-125 235/40R18 T91 T93 A57 S03
77-125 245/40R18 A01 K1b
VW Beetle, /Cabrio (II) 77-155 215/45R18 0A1 A02 A04
16 77-155 215/50R18 R70 A05 A08 A09
e1*2007/46*0539*.. 77-155 225/45R18 A12 A14 A21
77-155 235/40R18 A58 Cbo Flh
77-155 235/45R18 V18 S03
77-155 245/40R18 A01 K1a K1b
77-155 245/45R18 A01 K1a K1b
VW Bus 50-103 235/45R18 G01 K41 K42 T94 T98 T99 0A1 A01 A02
7DB 50-103 245/40R18 K42 T97 A04 A05 A08
e1*96/79*0067*.., 50-103 245/45R18 G01 K41 K42 K45 LK6 T00 T96 A09 A12 A14
e1*98/14*0067*.. A21 K1c K2b
K34 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

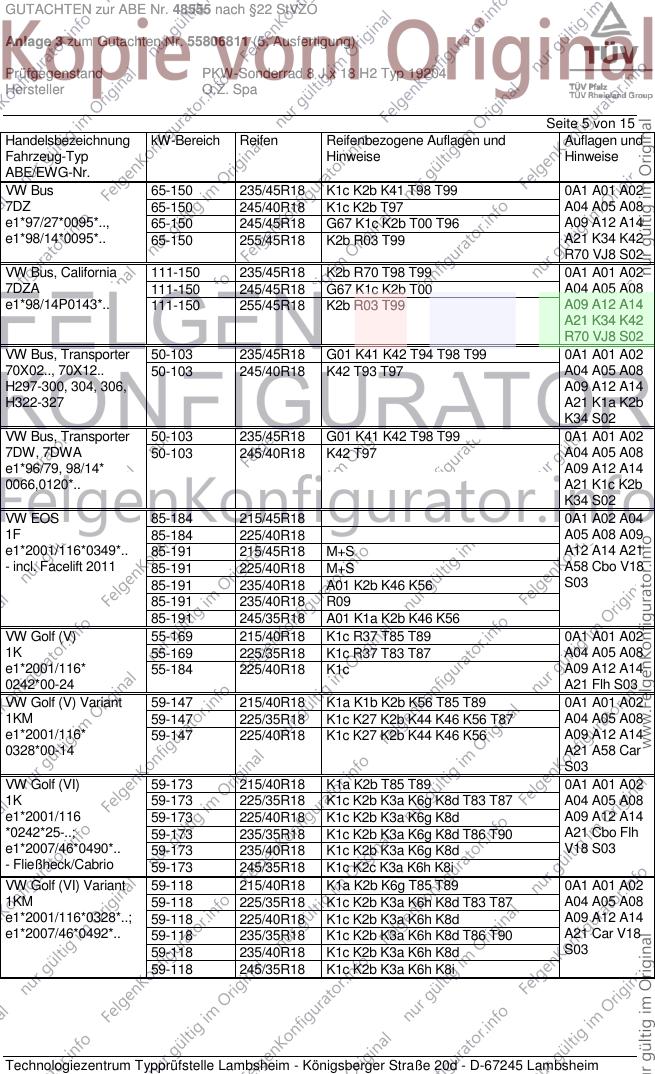

GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Bus 65-150 235/45R18 K1c K2b K41 T98 T99 0A1 A01 A02
7DZ 65-150 245/40R18 K1c K2b T97 A04 A05 A08
e1*97/27*0095*.., 65-150 245/45R18 G67 K1c K2b T00 T96 A09 A12 A14
e1*98/14*0095*.. 65-150 255/45R18 K2b R03 T99 A21 K34 K42
R70 VJ8 S02
VW Bus, California 111-150 235/45R18 K2b R70 T98 T99 0A1 A01 A02
7DZA 111-150 245/45R18 G67 K1c K2b T00 A04 A05 A08
e1*98/14P0143*.. 111-150 255/45R18 K2b R03 T99 A09 A12 A14
A21 K34 K42
R70 VJ8 S02
VW Bus, Transporter 50-103 235/45R18 G01 K41 K42 T94 T98 T99 0A1 A01 A02
70X02.., 70X12.. 50-103 245/40R18 K42 T93 T97 A04 A05 A08
H297-300, 304, 306, A09 A12 A14
H322-327 A21 K1a K2b
K34 S02
VW Bus, Transporter 50-103 235/45R18 G01 K41 K42 T98 T99 0A1 A01 A02
7DW, 7DWA 50-103 245/40R18 K42 T97 A04 A05 A08
e1*96/79, 98/14* A09 A12 A14
0066,0120*.. A21 K1c K2b
K34 S02
VW EOS 85-184 215/45R18 0A1 A02 A04
1F 85-184 225/40R18 A05 A08 A09
e1*2001/116*0349*.. 85-191 215/45R18 M+S A12 A14 A21
- incl. Facelift 2011 85-191 225/40R18 M+S A58 Cbo V18
85-191 235/40R18 A01 K2b K46 K56 S03
85-191 235/40R18 R09
85-191 245/35R18 A01 K1a K2b K46 K56
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 0A1 A01 A02
1K 55-169 225/35R18 K1c R37 T83 T87 A04 A05 A08
e1*2001/116* 55-184 225/40R18 K1c A09 A12 A14
0242*00-24 A21 Flh S03
VW Golf (V) Variant 59-147 215/40R18 K1a K1b K2b K56 T85 T89 0A1 A01 A02
1KM 59-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A04 A05 A08
e1*2001/116* 59-147 225/40R18 K1c K27 K2b K44 K46 K56 A09 A12 A14
0328*00-14 A21 A58 Car
S03
VW Golf (VI) 59-173 215/40R18 K1a K2b T85 T89 0A1 A01 A02
1K 59-173 225/35R18 K1c K2b K3a K6g K8d T83 T87 A04 A05 A08
e1*2001/116 59-173 225/40R18 K1c K2b K3a K6g K8d A09 A12 A14
*0242*25-..; 59-173 235/35R18 K1c K2b K3a K6g K8d T86 T90 A21 Cbo Flh
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2b K3a K6g K8d V18 S03
- Fließheck/Cabrio 59-173 245/35R18 K1c K2c K3a K6h K8i
VW Golf (VI) Variant 59-118 215/40R18 K1a K2b K6g T85 T89 0A1 A01 A02
1KM 59-118 225/35R18 K1c K2b K3a K6h K8d T83 T87 A04 A05 A08
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8d A09 A12 A14
e1*2007/46*0492*.. 59-118 235/35R18 K1c K2b K3a K6h K8d T86 T90 A21 Car V18
59-118 235/40R18 K1c K2b K3a K6h K8d S03
59-118 245/35R18 K1c K2b K3a K6h K8i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VII) /-Variant 63 - 169 215/40R18 T85 T89 0A1 A02 A04
AU, AUV 63 - 169 225/35R18 A01 K1a K2b K3c T83 T87 A05 A08 A09
e1*2007/46*0623*.., 63 - 169 225/40R18 A01 K1a K2b K3c A12 A14 A21
e1*2007/46*0627*.. 63 - 169 235/35R18 A01 K1c K2b K3c K5a K6g T86 T90 A58 Car F24
63 - 169 245/35R18 A01 K1c K2b K3c K5a K6g Flh V18 S03
VW Golf (VII) /-Variant 63 - 90 215/40R18 T85 0A1 A02 A04
AU, AUV 63 - 90 225/35R18 A01 K1a K2b K3c T83 A05 A08 A09
e1*2007/46*0623*.., 63 - 90 225/40R18 A01 K1a K2b K3c A12 A14 A21
e1*2007/46*0627*.. 63 - 90 235/35R18 A01 K1c K2b K3c K5a K8g A58 Car F23
63 - 90 245/35R18 A01 K1c K2b K3c K5a K8g Flh V18 S03
VW Golf Plus 55-125 215/40R18 K1a K1b K56 T85 T89 0A1 A01 A02
1KP 55-125 225/40R18 K1a K1b K27 K44 K56 T88 T89 A04 A05 A08
e1*2001/116*0304*..; 55-85 225/35R18 K1a K1b K44 K56 T87 A09 A12 A14
e1*2007/46*0491*.. A21 A58 Flh
K2b S03
VW Golf R (VI) 188, 199 215/40R18 T89 0A1 A02 A04
1K 188, 199 225/40R18 K1c K2b K3a K6g K8d A05 A08 A09
e1*2001/116 188, 199 235/35R18 A01 K1c K2b K3a K6g K8d T90 A12 A14 A21
*0242*33-.. 188, 199 235/40R18 A01 K1c K2b K3a K6g K8d Flh V18 S03
188, 199 245/35R18 A01 K1c K2c K3a K6h K8i
VW Jetta 77 - 155 205/40R18 T86 0A1 A02 A04
16, 16H 77 - 155 215/40R18 A01 K1a K1b K2b T89 A05 A08 A09
e1*2007/46*0539*..; 77 - 155 225/40R18 A01 K1c K2b K3a K6g K8e A12 A14 A21
e1*2007/46*0584*.. 77 - 155 235/35R18 A01 K1c K2b K3a K6g K8e T86 A58 Sth V18
77 - 155 235/40R18 A01 K1c K2b K3a K6g K8e S03
77 - 155 245/35R18 A01 K2b K6h K6i K8m R03
VW Jetta 66-147 215/40R18 K1a K1b K2b K56 T85 T89 0A1 A01 A02
1KM 66-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A04 A05 A08
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K2b K44 K46 K56 A09 A12 A14
A21 A58 Sth
S03
VW Passat 75-147 215/45R18 0A1 A02 A04
3C 75-147 225/40R18 A01 K46 K56 T88 T89 A05 A08 A09
e1*2001/116* 75-147 235/40R18 A01 K1a K46 K56 A12 A14 A21
0307*00-23 75-147 245/35R18 A01 K1a K2b K46 K56 T88 T89 Lim V18 S03
VW Passat 184 215/45R18 M+S 0A1 A02 A04
3C 184 225/40R18 A01 K46 K56 M+S T88 T89 A05 A08 A09
e1*2001/116* 184 235/40R18 A01 K1a K46 K56 A12 A14 A21
0307*00-23 184 245/35R18 A01 K1a K2b K46 K56 T88 T89 Lim S03
VW Passat 77-155 215/45R18 T89 T93 0A1 A02 A04
3C, 3c 77-155 225/40R18 T88 T92 A05 A08 A09
e1*2001/116* 77-155 235/40R18 A01 K1a K2b A12 A14 A21
0307*24-.., 77-155 245/35R18 A01 K1a K2b K4i K6g T88 T92 Car Lim V18
e1*2007/46*0502*.., VoA S03
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)

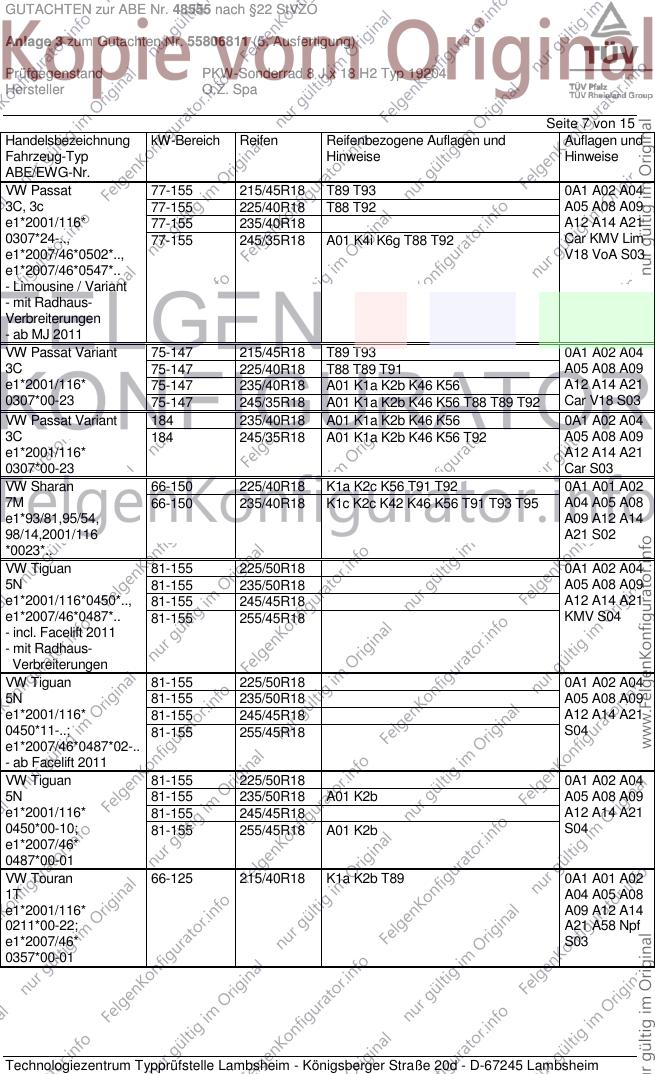

Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 215/45R18 T89 T93 0A1 A02 A04
3C, 3c 77-155 225/40R18 T88 T92 A05 A08 A09
e1*2001/116* 77-155 235/40R18 A12 A14 A21
0307*24-.., 77-155 245/35R18 A01 K4i K6g T88 T92 Car KMV Lim
e1*2007/46*0502*.., V18 VoA S03
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 215/45R18 T89 T93 0A1 A02 A04
3C 75-147 225/40R18 T88 T89 T91 A05 A08 A09
e1*2001/116* 75-147 235/40R18 A01 K1a K2b K46 K56 A12 A14 A21
0307*00-23 75-147 245/35R18 A01 K1a K2b K46 K56 T88 T89 T92 Car V18 S03
VW Passat Variant 184 235/40R18 A01 K1a K2b K46 K56 0A1 A02 A04
3C 184 245/35R18 A01 K1a K2b K46 K56 T92 A05 A08 A09
e1*2001/116* A12 A14 A21
0307*00-23 Car S03
VW Sharan 66-150 225/40R18 K1a K2c K56 T91 T92 0A1 A01 A02
7M 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A04 A05 A08
e1*93/81,95/54, A09 A12 A14
98/14,2001/116 A21 S02
*0023*..
VW Tiguan 81-155 225/50R18 0A1 A02 A04
5N 81-155 235/50R18 A05 A08 A09
e1*2001/116*0450*.., 81-155 245/45R18 A12 A14 A21
e1*2007/46*0487*.. 81-155 255/45R18 KMV S04
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/50R18 0A1 A02 A04
5N 81-155 235/50R18 A05 A08 A09
e1*2001/116* 81-155 245/45R18 A12 A14 A21
0450*11-..; 81-155 255/45R18 S04
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 225/50R18 0A1 A02 A04
5N 81-155 235/50R18 A01 K2b A05 A08 A09
e1*2001/116* 81-155 245/45R18 A12 A14 A21
0450*00-10; 81-155 255/45R18 A01 K2b S04
e1*2007/46*
0487*00-01
VW Touran 66-125 215/40R18 K1a K2b T89 0A1 A01 A02
1T A04 A05 A08
e1*2001/116* A09 A12 A14
0211*00-22; A21 A58 Npf
e1*2007/46* S03
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa
Seite 8 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran 66-125 215/40R18 K2b T89 0A1 A01 A02
1T, 1t 66-130 225/40R18 K1a K2b T88 T92 A04 A05 A08
e1*2001/116* A09 A12 A14
0211*23-..; A21 A58 Npf
e1*2007/46* S03
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)

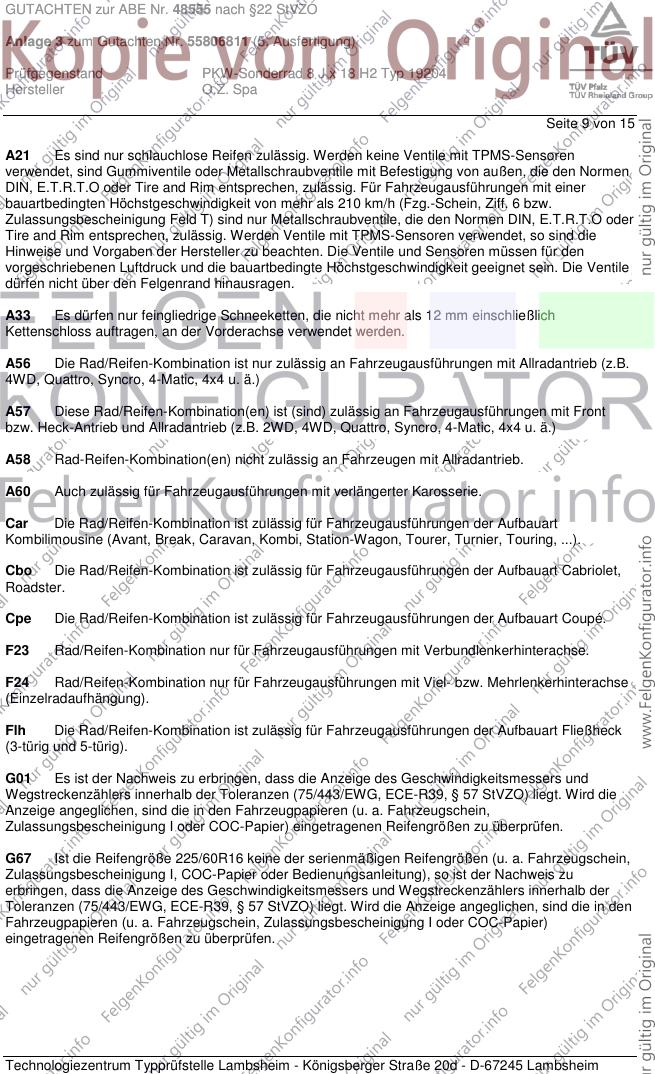

Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa
Seite 9 von 15
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa
Seite 10 von 15
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa

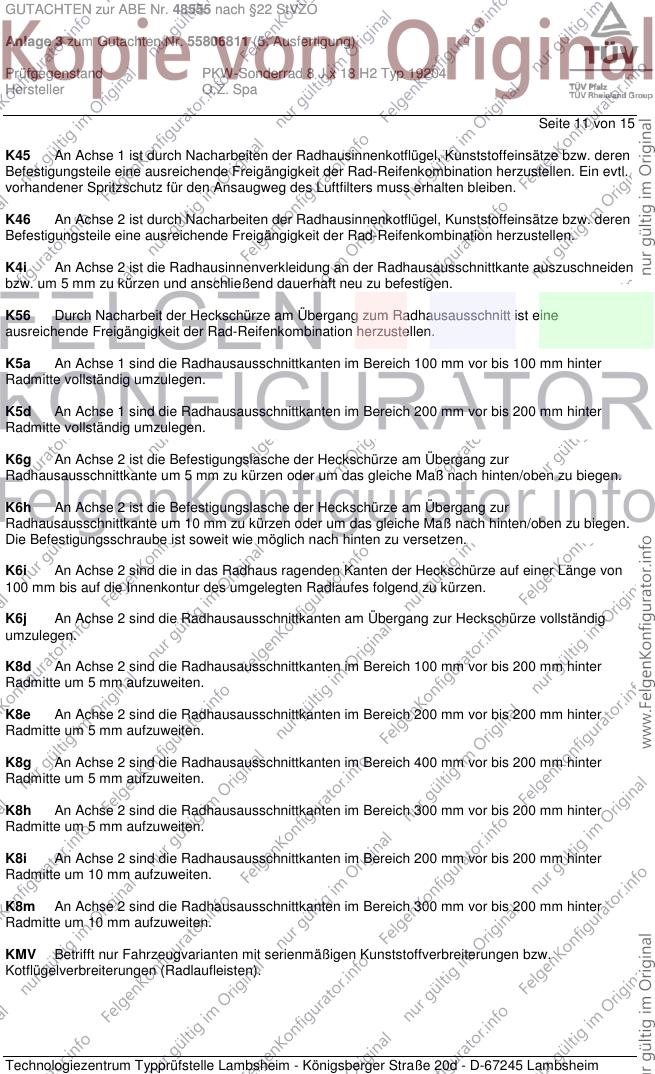

Seite 11 von 15
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa

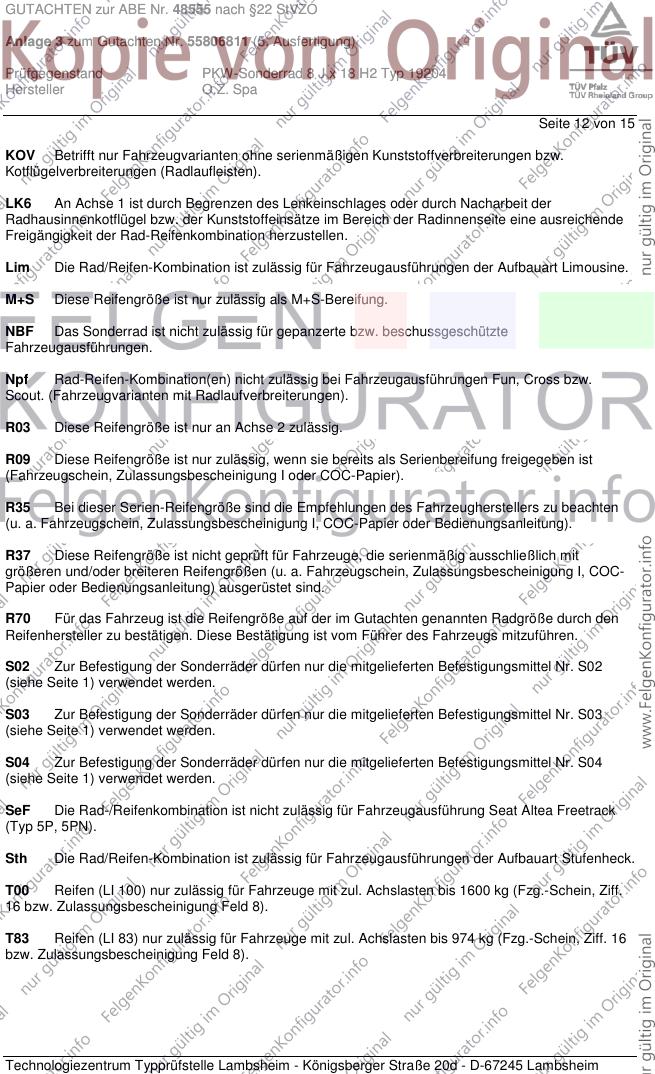

Seite 12 von 15
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa
Seite 13 von 15
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa
Seite 14 von 15
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VJ8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/45R18 255/45R18
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W13 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nur zulässig für
Fahrzeugausführungen mit folgenden Bremsanlagen an Achse 1:
Bremssattel: Lucas 43 Bremsscheibendurchmesser: 312 mm
Bremssattel: ATE 2FN Bremsscheibendurchmesser: 360 mm.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48555 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55806811 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 18 H2 Typ 19204
Hersteller O.Z. Spa

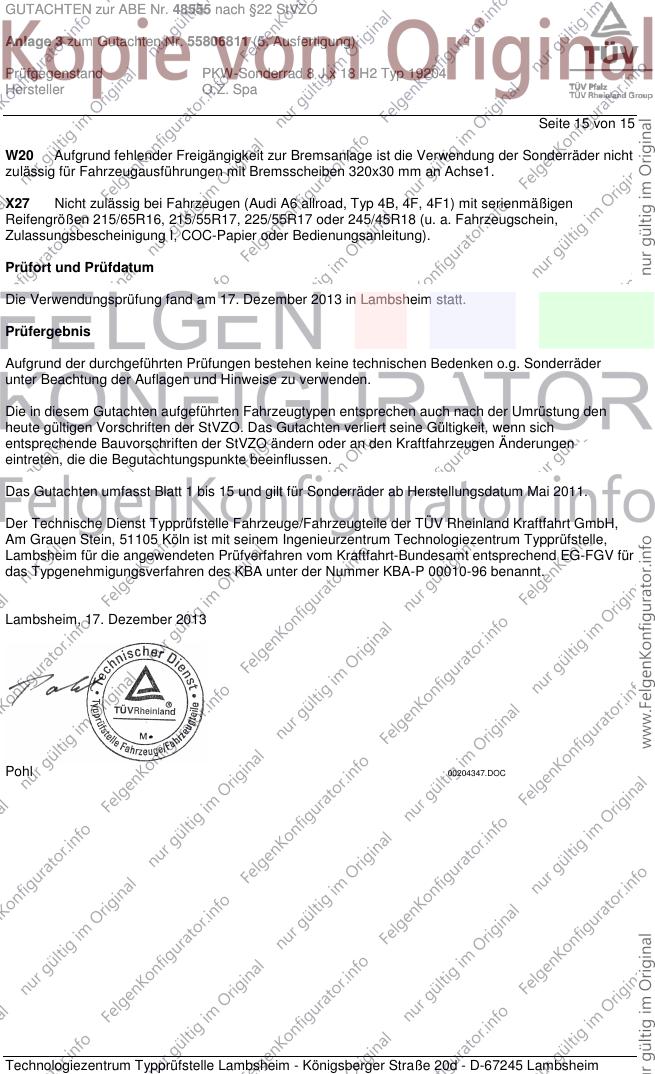

Seite 15 von 15
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. Dezember 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Mai 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. Dezember 2013
Pohl 00204347.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
