GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

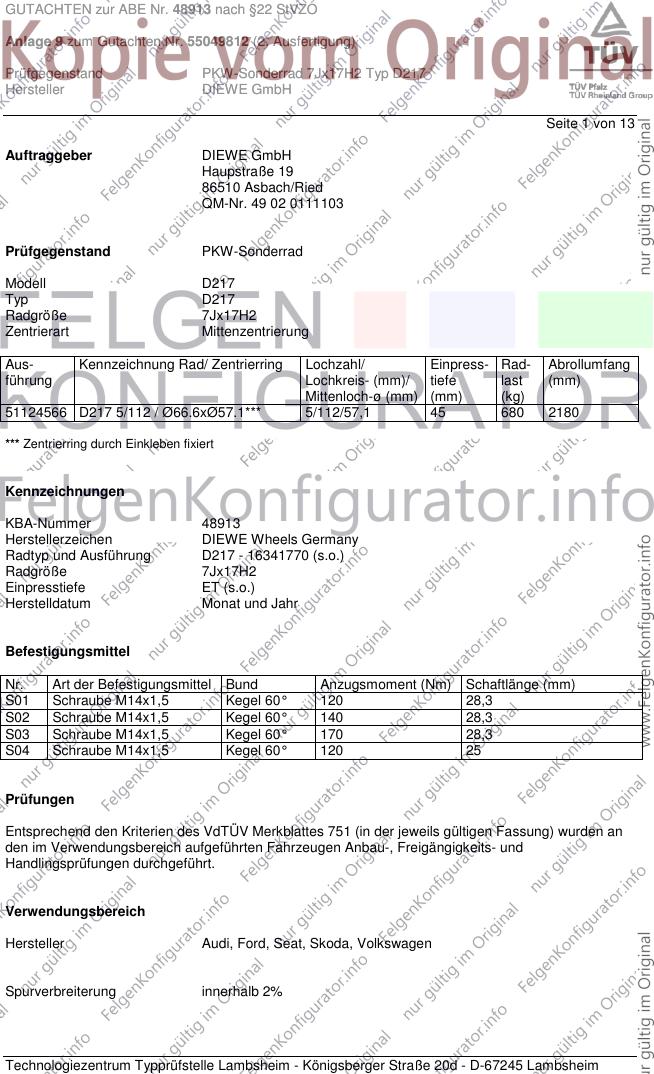

Seite 1 von 13
Auftraggeber DIEWE GmbH
Haupstraße 19
86510 Asbach/Ried
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D217
Typ D217
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
51124566 D217 5/112 / Ø66.6xØ57.1*** 5/112/57,1 45 680 2180
*** Zentrierring durch Einkleben fixiert
Kennzeichnungen
KBA-Nummer 48913
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D217 - 16341770 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 28,3
S03 Schraube M14x1,5 Kegel 60° 170 28,3
S04 Schraube M14x1,5 Kegel 60° 120 25
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi, Ford, Seat, Skoda, Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/50R17 A02 A04 A05
8P 75-147 215/45R17 T87 T88 A08 A09 A13
e1*2001/116*0456*.. 75-147 225/45R17 A18 A58 A99
B03 Cbo V17
S01
Audi A3, -/Sportback 184-195 205/50R17 M+S A02 A04 A05
8P, 8PA 184-195 215/45R17 M+S T88 T91 A08 A09 A13
e1*2001/116*0217*.., 184-195 225/45R17 M+S A18 A99 Flh
e1*2001/116*0418*.. S01
Audi A3, -/Sportback 66-147 205/50R17 A02 A04 A05
8P, 8PA, 8PB 66-147 215/45R17 T87 T88 A08 A09 A13
e1*2001/116*0217*..; 66-147 225/45R17 A18 A99 B03
e1*2001/116*0241*..; Flh V17 S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/50R17 A12 A02 A04 A05
8V 77-135 215/45R17 A90 A08 A09 A18
e1*2007/46*0607*.. 77-135 225/45R17 A12 A58 A99 F24
Flh V17 S01
Audi A4 74-140 205/50R17 R37 T89 T93 A02 A04 A05
8E 74-162 205/50R17 M+S T89 T93 A08 A09 A12
e1*98/14*0151*.., 74-162 215/45R17 R37 T87 T88 T91 A18 A99 B03
e1*2001/116*0151*.. 74-162 225/45R17 T90 T91 Car Lim V17
W20 S04
74-162 235/45R17 R70
Audi A4 162 205/50R17 M+S T89 T93 A02 A04 A05
QB6 162 215/45R17 R37 T88 T91 A08 A09 A12
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A18 A99 B03
162 235/45R17 R70 Car Cbo Lim
V17 W20 S04
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A02 A04 A05
8H 96-162 205/50R17 M+S T89 T93 A08 A09 A12
e1*98/14*0177*.., 96-162 215/45R17 R37 T88 T91 A18 A99 B03
e1*2001/116*0177*.. 96-162 225/45R17 T90 T91 T93 Cbo V17 W20
S04
96-162 235/45R17 R70
Audi A6 162-184 205/50R17 M+S T89 T93 A02 A04 A05
4B 81-142 205/50R17 T89 T93 A08 A09 A18
e1*96/27, 98/14, 81-184 215/45R17 T87 T88 T91 A30 A99 Au9
e1*2001/116*0051*.. 81-184 225/45R17 T90 T91 T93 B03 Car Lim
V17 X27 S04
Audi A6 -/Avant 89-140 225/50R17 R37 T93 A02 A04 A05
4F, 4F1 89-257 225/50R17 M+S T93 A08 A09 A12
e1*2001/116*0254*.., A18 A99 B03
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. X27 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

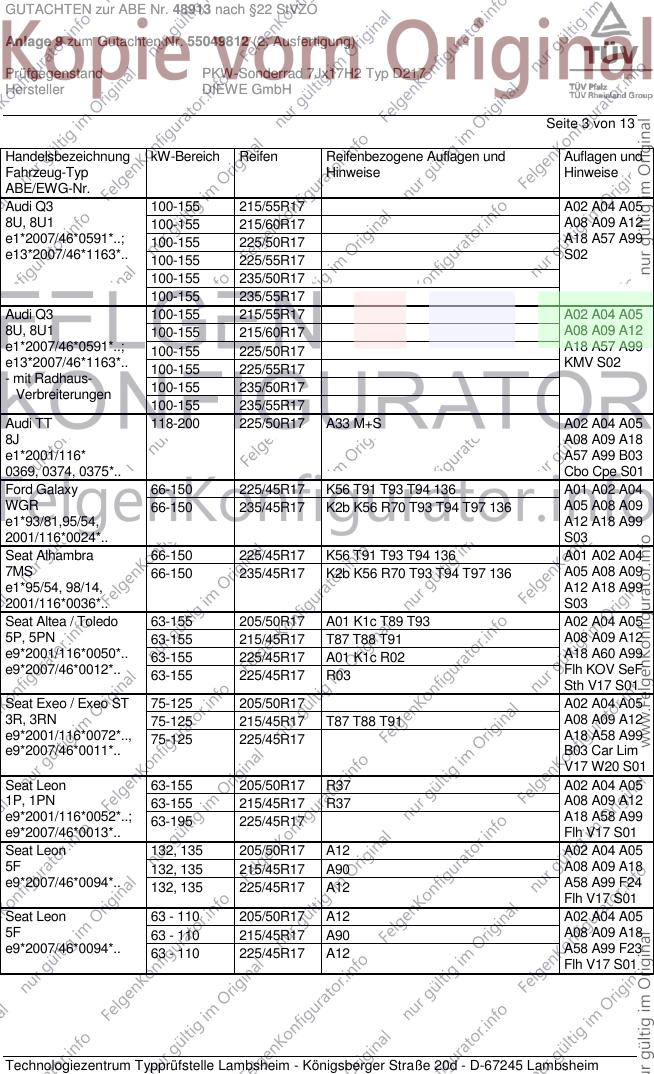

Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q3 100-155 215/55R17 A02 A04 A05
8U, 8U1 100-155 215/60R17 A08 A09 A12
e1*2007/46*0591*..; 100-155 225/50R17 A18 A57 A99
e13*2007/46*1163*.. 100-155 225/55R17 S02
100-155 235/50R17
100-155 235/55R17
Audi Q3 100-155 215/55R17 A02 A04 A05
8U, 8U1 100-155 215/60R17 A08 A09 A12
e1*2007/46*0591*..; 100-155 225/50R17 A18 A57 A99
e13*2007/46*1163*.. 100-155 225/55R17 KMV S02
- mit Radhaus-
100-155 235/50R17
Verbreiterungen
100-155 235/55R17
Audi TT 118-200 225/50R17 A33 M+S A02 A04 A05
8J A08 A09 A18
e1*2001/116* A57 A99 B03
0369, 0374, 0375*.. Cbo Cpe S01
Ford Galaxy 66-150 225/45R17 K56 T91 T93 T94 136 A01 A02 A04
WGR 66-150 235/45R17 K2b K56 R70 T93 T94 T97 136 A05 A08 A09
e1*93/81,95/54, A12 A18 A99
2001/116*0024*.. S03
Seat Alhambra 66-150 225/45R17 K56 T91 T93 T94 136 A01 A02 A04
7MS 66-150 235/45R17 K2b K56 R70 T93 T94 T97 136 A05 A08 A09
e1*95/54, 98/14, A12 A18 A99
2001/116*0036*.. S03
Seat Altea / Toledo 63-155 205/50R17 A01 K1c T89 T93 A02 A04 A05
5P, 5PN 63-155 215/45R17 T87 T88 T91 A08 A09 A12
e9*2001/116*0050*.. 63-155 225/45R17 A01 K1c R02 A18 A60 A99
e9*2007/46*0012*.. 63-155 225/45R17 R03 Flh KOV SeF
Sth V17 S01
Seat Exeo / Exeo ST 75-125 205/50R17 A02 A04 A05
3R, 3RN 75-125 215/45R17 T87 T88 T91 A08 A09 A12
e9*2001/116*0072*.., 75-125 225/45R17 A18 A58 A99
e9*2007/46*0011*.. B03 Car Lim
V17 W20 S01
Seat Leon 63-155 205/50R17 R37 A02 A04 A05
1P, 1PN 63-155 215/45R17 R37 A08 A09 A12
e9*2001/116*0052*..; 63-195 225/45R17 A18 A58 A99
e9*2007/46*0013*.. Flh V17 S01
Seat Leon 132, 135 205/50R17 A12 A02 A04 A05
5F 132, 135 215/45R17 A90 A08 A09 A18
e9*2007/46*0094*.. 132, 135 225/45R17 A12 A58 A99 F24
Flh V17 S01
Seat Leon 63 - 110 205/50R17 A12 A02 A04 A05
5F 63 - 110 215/45R17 A90 A08 A09 A18
e9*2007/46*0094*.. 63 - 110 225/45R17 A12 A58 A99 F23
Flh V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

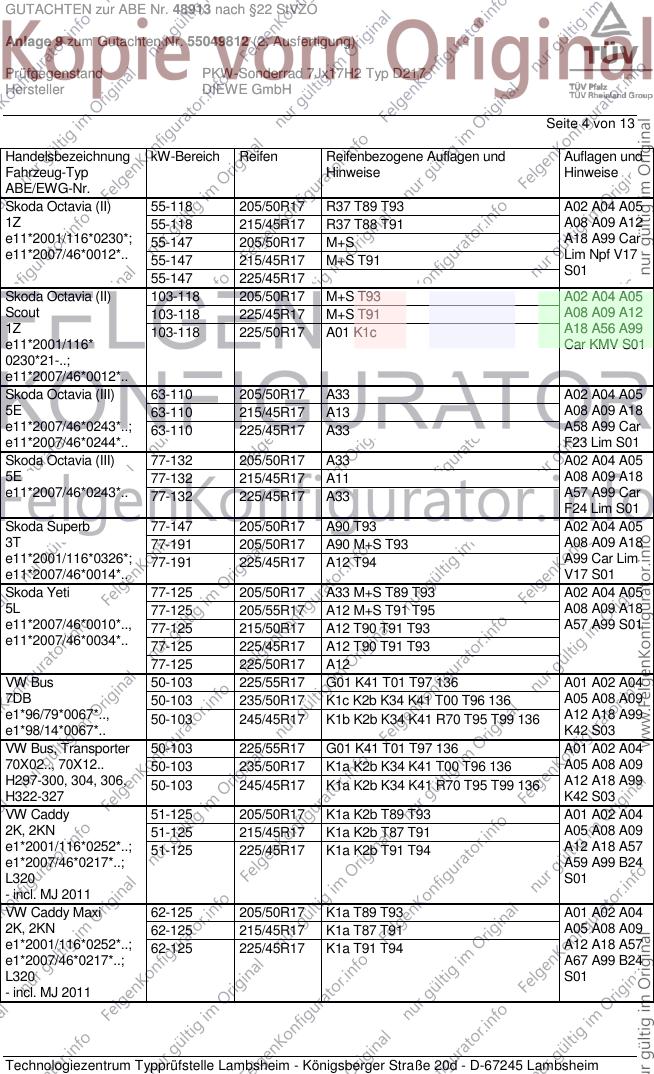

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 55-118 205/50R17 R37 T89 T93 A02 A04 A05
1Z 55-118 215/45R17 R37 T88 T91 A08 A09 A12
e11*2001/116*0230*; 55-147 205/50R17 M+S A18 A99 Car
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91 Lim Npf V17
S01
55-147 225/45R17
Skoda Octavia (II) 103-118 205/50R17 M+S T93 A02 A04 A05
Scout 103-118 225/45R17 M+S T91 A08 A09 A12
1Z 103-118 225/50R17 A01 K1c A18 A56 A99
e11*2001/116* Car KMV S01
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 A33 A02 A04 A05
5E 63-110 215/45R17 A13 A08 A09 A18
e11*2007/46*0243*..; 63-110 225/45R17 A33 A58 A99 Car
e11*2007/46*0244*.. F23 Lim S01
Skoda Octavia (III) 77-132 205/50R17 A33 A02 A04 A05
5E 77-132 215/45R17 A11 A08 A09 A18
e11*2007/46*0243*.. 77-132 225/45R17 A33 A57 A99 Car
F24 Lim S01
Skoda Superb 77-147 205/50R17 A90 T93 A02 A04 A05
3T 77-191 205/50R17 A90 M+S T93 A08 A09 A18
e11*2001/116*0326*; 77-191 225/45R17 A12 T94 A99 Car Lim
e11*2007/46*0014*.. V17 S01
Skoda Yeti 77-125 205/50R17 A33 M+S T89 T93 A02 A04 A05
5L 77-125 205/55R17 A12 M+S T91 T95 A08 A09 A18
e11*2007/46*0010*.., 77-125 215/50R17 A12 T90 T91 T93 A57 A99 S01
e11*2007/46*0034*.. 77-125 225/45R17 A12 T90 T91 T93
77-125 225/50R17 A12
VW Bus 50-103 225/55R17 G01 K41 T01 T97 136 A01 A02 A04
7DB 50-103 235/50R17 K1c K2b K34 K41 T00 T96 136 A05 A08 A09
e1*96/79*0067*.., 50-103 245/45R17 K1b K2b K34 K41 R70 T95 T99 136 A12 A18 A99
e1*98/14*0067*.. K42 S03
VW Bus, Transporter 50-103 225/55R17 G01 K41 T01 T97 136 A01 A02 A04
70X02.., 70X12.. 50-103 235/50R17 K1a K2b K34 K41 T00 T96 136 A05 A08 A09
H297-300, 304, 306, 50-103 245/45R17 K1a K2b K34 K41 R70 T95 T99 136 A12 A18 A99
H322-327 K42 S03
VW Caddy 51-125 205/50R17 K1a K2b T89 T93 A01 A02 A04
2K, 2KN 51-125 215/45R17 K1a K2b T87 T91 A05 A08 A09
e1*2001/116*0252*..; 51-125 225/45R17 K1a K2b T91 T94 A12 A18 A57
e1*2007/46*0217*..; A59 A99 B24
L320 S01
- incl. MJ 2011
VW Caddy Maxi 62-125 205/50R17 K1a T89 T93 A01 A02 A04
2K, 2KN 62-125 215/45R17 K1a T87 T91 A05 A08 A09
e1*2001/116*0252*..; 62-125 225/45R17 K1a T91 T94 A12 A18 A57
e1*2007/46*0217*..; A67 A99 B24
L320 S01
- incl. MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Cross Touran 75-130 205/50R17 M+S T89 T93 A02 A04 A05
1T, 1t 75-130 215/50R17 M+S A08 A09 A12
e1*2001/116*0211*..; 75-130 225/45R17 M+S A18 A99 B24
e1*2007/46*0357*..; KMV V17 S01
DE*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 205/50R17 A12 R37 A02 A04 A05
1F 85-184 215/45R17 A33 R37 T87 T88 A08 A09 A18
e1*2001/116*0349*.. 85-184 215/50R17 A12 A58 A99 B03
- incl. Facelift 2011 85-184 225/45R17 A12 Cbo V17 S01
85-184 235/45R17 A12 R70
85-191 205/50R17 A12 M+S
85-191 215/45R17 A33 M+S T87 T88
85-191 215/50R17 A12 M+S
85-191 225/45R17 A12 M+S
VW Golf (V) 55-169 205/50R17 A01 K1a K1b R37 A02 A04 A05
1K 55-169 215/45R17 R37 T87 T88 A08 A09 A12
e1*2001/116* 55-169 225/45R17 R03 A18 A99 Flh
0242*00-24 55-184 205/50R17 A01 K1a K1b M+S V17 S01
55-184 215/45R17 M+S T87 T88
55-184 225/45R17 A01 K1a K1b
VW Golf (VI) 59-173 205/50R17 A02 A04 A05
1K 59-173 215/45R17 T87 T91 A08 A09 A12
e1*2001/116 59-173 225/45R17 A18 A99 B24
*0242*25-..; Cbo Flh V17
e1*2007/46*0490*.. S01
- Fließheck/Cabrio
VW Golf (VII) /-Variant 63 - 169 205/50R17 A12 A02 A04 A05
AU, AUV 63 - 169 215/45R17 A90 A08 A09 A18
e1*2007/46*0623*.., 63 - 169 225/45R17 A12 A58 A99 Car
e1*2007/46*0627*.. F24 Flh V17
S01
VW Golf (VII) /-Variant 63 - 90 205/50R17 A12 A02 A04 A05
AU, AUV 63 - 90 215/45R17 A90 A08 A09 A18
e1*2007/46*0623*.., 63 - 90 225/45R17 A12 A58 A99 Car
e1*2007/46*0627*.. F23 Flh V17
S01
VW Golf Plus 55-125 205/50R17 A02 A04 A05
1KP 55-125 215/45R17 T87 T88 T91 A08 A09 A12
e1*2001/116*0304*.. 55-125 225/45R17 A18 A58 A99
e1*2007/46*0491*.. Flh V17 S01
VW Golf R (VI) 188, 199 205/50R17 A02 A04 A05
1K 188, 199 215/45R17 T87 T88 A08 A09 A12
e1*2001/116 188, 199 225/45R17 A18 A99 B24
*0242*33-.. Flh V17 S01
VW Passat 66-142 205/50R17 A01 K46 L02 A02 A04 A05
3B 66-142 215/45R17 T87 T88 T89 A08 A09 A12
e1*95/54*0043*.., 66-142 225/45R17 A01 K46 L02 A18 A99 Car
e1*98/14*0043*.. Lim V17 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

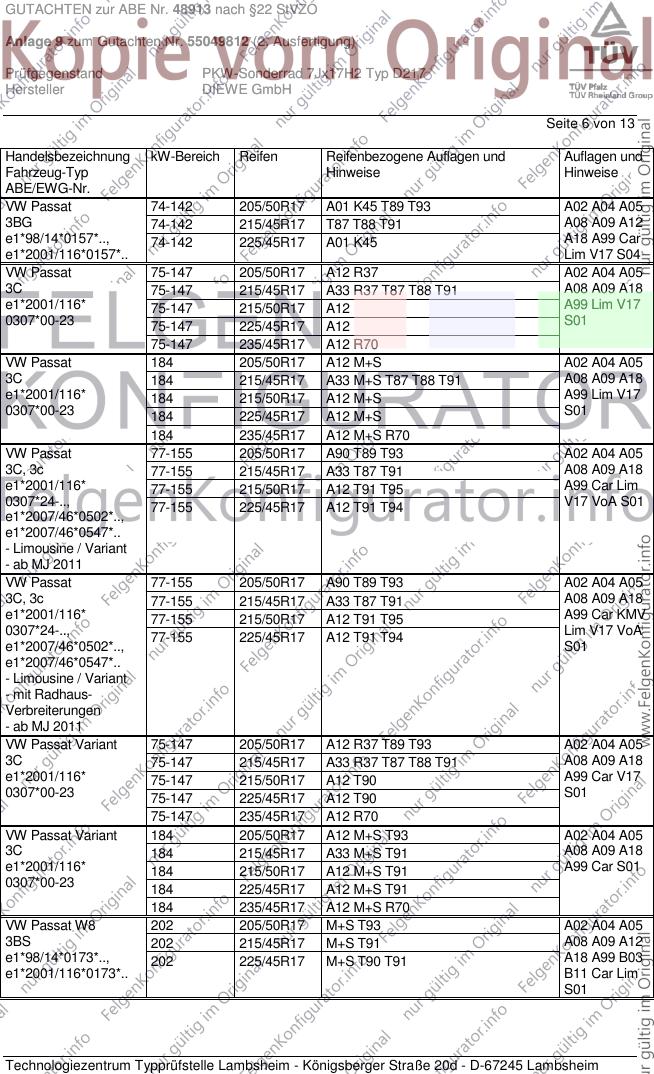

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 74-142 205/50R17 A01 K45 T89 T93 A02 A04 A05
3BG 74-142 215/45R17 T87 T88 T91 A08 A09 A12
e1*98/14*0157*.., 74-142 225/45R17 A01 K45 A18 A99 Car
e1*2001/116*0157*.. Lim V17 S04
VW Passat 75-147 205/50R17 A12 R37 A02 A04 A05
3C 75-147 215/45R17 A33 R37 T87 T88 T91 A08 A09 A18
e1*2001/116* 75-147 215/50R17 A12 A99 Lim V17
0307*00-23 75-147 225/45R17 A12 S01
75-147 235/45R17 A12 R70
VW Passat 184 205/50R17 A12 M+S A02 A04 A05
3C 184 215/45R17 A33 M+S T87 T88 T91 A08 A09 A18
e1*2001/116* 184 215/50R17 A12 M+S A99 Lim V17
0307*00-23 184 225/45R17 A12 M+S S01
184 235/45R17 A12 M+S R70
VW Passat 77-155 205/50R17 A90 T89 T93 A02 A04 A05
3C, 3c 77-155 215/45R17 A33 T87 T91 A08 A09 A18
e1*2001/116* 77-155 215/50R17 A12 T91 T95 A99 Car Lim
0307*24-.., 77-155 225/45R17 A12 T91 T94 V17 VoA S01
e1*2007/46*0502*..,
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 A90 T89 T93 A02 A04 A05
3C, 3c 77-155 215/45R17 A33 T87 T91 A08 A09 A18
e1*2001/116* 77-155 215/50R17 A12 T91 T95 A99 Car KMV
0307*24-.., 77-155 225/45R17 A12 T91 T94 Lim V17 VoA
e1*2007/46*0502*.., S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/50R17 A12 R37 T89 T93 A02 A04 A05
3C 75-147 215/45R17 A33 R37 T87 T88 T91 A08 A09 A18
e1*2001/116* 75-147 215/50R17 A12 T90 A99 Car V17
0307*00-23 75-147 225/45R17 A12 T90 S01
75-147 235/45R17 A12 R70
VW Passat Variant 184 205/50R17 A12 M+S T93 A02 A04 A05
3C 184 215/45R17 A33 M+S T91 A08 A09 A18
e1*2001/116* 184 215/50R17 A12 M+S T91 A99 Car S01
0307*00-23 184 225/45R17 A12 M+S T91
184 235/45R17 A12 M+S R70
VW Passat W8 202 205/50R17 M+S T93 A02 A04 A05
3BS 202 215/45R17 M+S T91 A08 A09 A12
e1*98/14*0173*.., 202 225/45R17 M+S T90 T91 A18 A99 B03
e1*2001/116*0173*.. B11 Car Lim
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

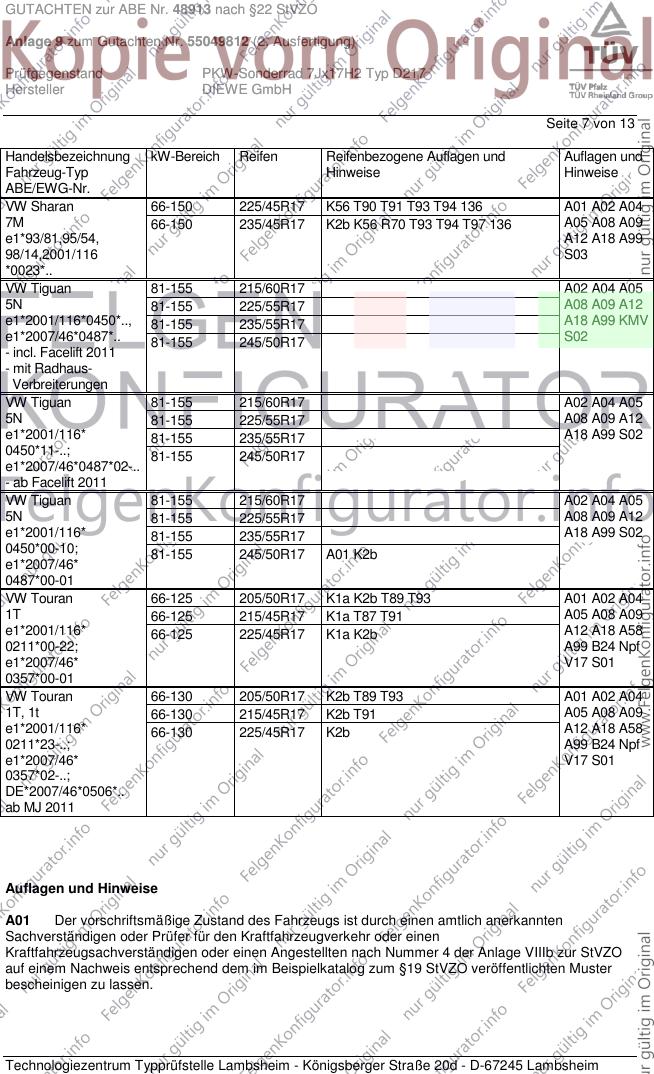

Seite 7 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Sharan 66-150 225/45R17 K56 T90 T91 T93 T94 136 A01 A02 A04
7M 66-150 235/45R17 K2b K56 R70 T93 T94 T97 136 A05 A08 A09
e1*93/81,95/54, A12 A18 A99
98/14,2001/116 S03
*0023*..
VW Tiguan 81-155 215/60R17 A02 A04 A05
5N 81-155 225/55R17 A08 A09 A12
e1*2001/116*0450*.., 81-155 235/55R17 A18 A99 KMV
e1*2007/46*0487*.. 81-155 245/50R17 S02
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 215/60R17 A02 A04 A05
5N 81-155 225/55R17 A08 A09 A12
e1*2001/116* 81-155 235/55R17 A18 A99 S02
0450*11-..; 81-155 245/50R17
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 215/60R17 A02 A04 A05
5N 81-155 225/55R17 A08 A09 A12
e1*2001/116* 81-155 235/55R17 A18 A99 S02
0450*00-10; 81-155 245/50R17 A01 K2b
e1*2007/46*
0487*00-01
VW Touran 66-125 205/50R17 K1a K2b T89 T93 A01 A02 A04
1T 66-125 215/45R17 K1a T87 T91 A05 A08 A09
e1*2001/116* 66-125 225/45R17 K1a K2b A12 A18 A58
0211*00-22; A99 B24 Npf
e1*2007/46* V17 S01
0357*00-01
VW Touran 66-130 205/50R17 K2b T89 T93 A01 A02 A04
1T, 1t 66-130 215/45R17 K2b T91 A05 A08 A09
e1*2001/116* 66-130 225/45R17 K2b A12 A18 A58
0211*23-..; A99 B24 Npf
e1*2007/46* V17 S01
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

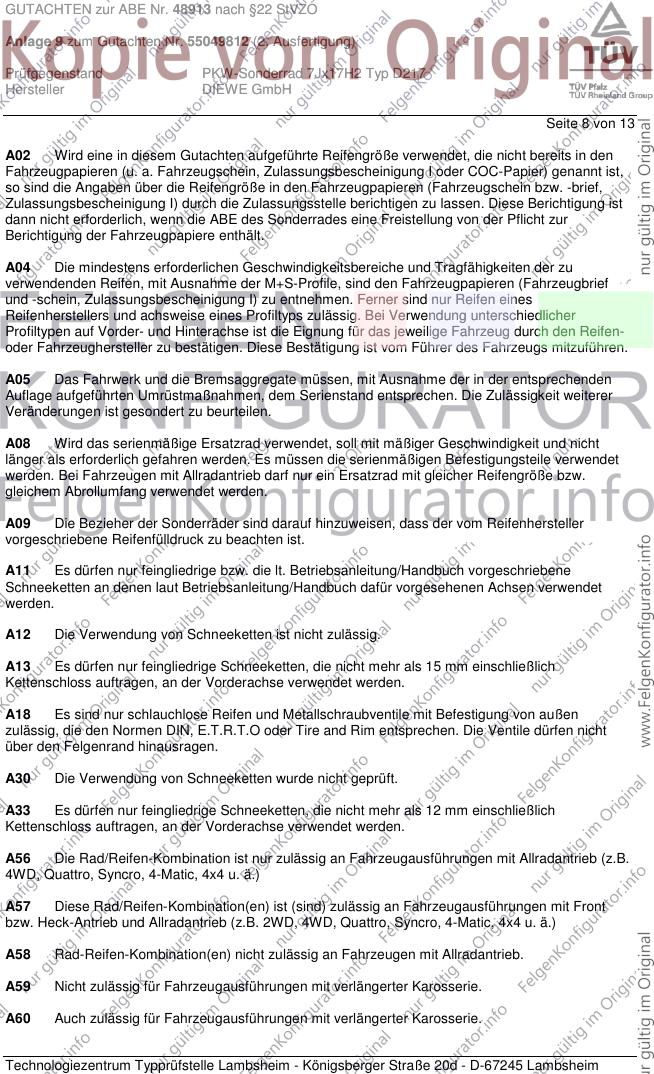

Seite 8 von 13
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH
Seite 9 von 13
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
B24 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 272 mm an Achse2.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH
Seite 10 von 13
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH
Seite 11 von 13
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH

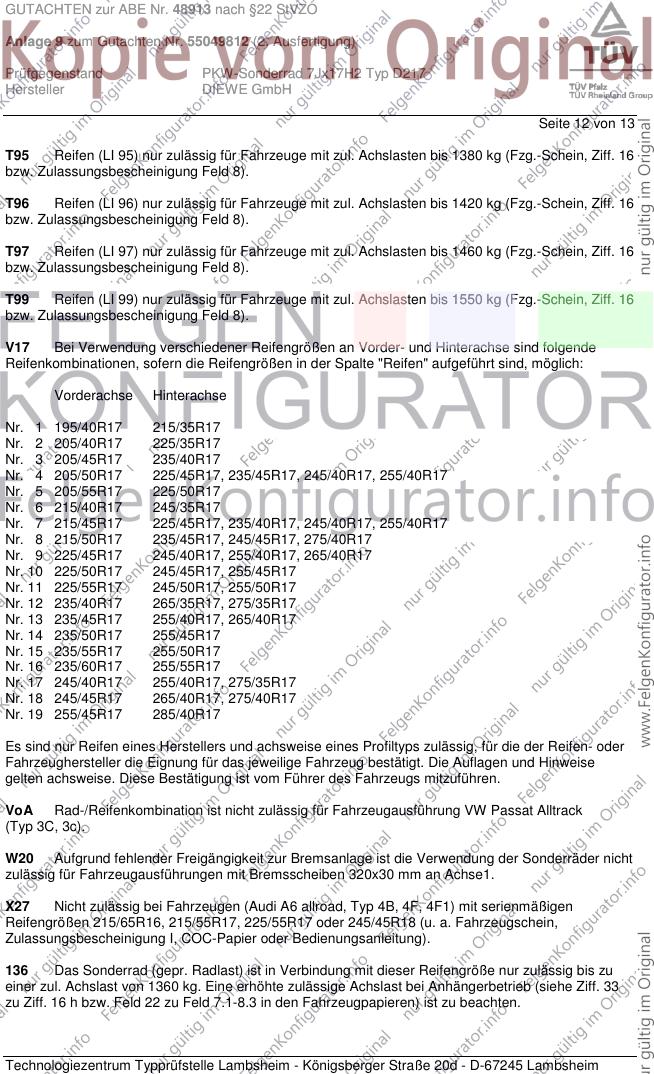

Seite 12 von 13
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48913 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55049812 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ D217
Hersteller DIEWE GmbH
Seite 13 von 13
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. September 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 10 Speichen. Die Befestigung der Zentrierringe im Sonderrad
erfolgt durch Einkleben durch den Radhersteller. Die Eignung des Klebers (Loctite 5970) für diesen
Anwendungsfall wurde von der Firma Diewe Gmbh bestätigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. September 2013
Bohlander 00200540.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
