GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH
Seite 1 von 15
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
QM-Nr.:49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Typ CX200.7517
Radgröße 7,5 J x 17 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W8 CX200.7517 W8/66,5 / 57,1 5/112/57,1 45 675 2145
Kennzeichnungen
KBA-Nummer 49316
Herstellerzeichen ProLine GERMANY
Radtyp und Ausführung CX200.7517 (s.o.)
Radgröße 7,5 J x 17 EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 120 28
S05 Schraube M14x1,5 Kegel 60° 170 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/50R17 A90 0A1 A02 A04
8V 77-135 215/45R17 A33 A05 A08 A09
e1*2007/46*0607*.. 77-135 225/45R17 A90 A16 A21 A57
- Limousine 77-135 235/45R17 A12 Cbo F24 Lim
- Cabrio S02
Audi A3 Cabriolet 75-147 205/50R17 A01 A30 K1a K56 R37 0A1 A02 A04
8P 75-147 215/45R17 A13 R37 T87 T88 A05 A08 A09
e1*2001/116*0456*.. 75-147 225/45R17 A01 A30 K1a K56 A16 A21 A58
75-147 235/45R17 A01 A12 K1c K56 Cbo V17 S02
Audi A3, -/Sportback 184-195 205/50R17 A01 A30 K1a K56 M+S 0A1 A02 A04
8P, 8PA 184-195 215/45R17 A13 M+S T88 T91 A05 A08 A09
e1*2001/116*0217*.., 184-195 225/45R17 A01 A30 K1a K56 A16 A21 B03
e1*2001/116*0418*.. 184-195 235/45R17 A01 A12 K1c K56 Flh S02
Audi A3, -/Sportback 66-147 205/50R17 A01 A30 K1a K56 R37 0A1 A02 A04
8P, 8PA, 8PB 66-147 215/45R17 A13 R37 T87 T88 A05 A08 A09
e1*2001/116*0217*..; 66-147 225/45R17 A01 A30 K1a K56 A16 A21 Flh
e1*2001/116*0241*..; 66-147 235/45R17 A01 A12 K1c K56 V17 S02
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/50R17 0A1 A02 A04
8V 77-135 215/45R17 A05 A08 A09
e1*2007/46*0607*.. 77-135 225/45R17 A12 A16 A21
77-135 235/45R17 A01 K1a K2b K3a K6g K8h A57 F24 Flh
V00 V17 S02
Audi A4 74-140 205/50R17 R37 T89 T93 0A1 A02 A04
8E 74-188 205/50R17 M+S T89 T93 A05 A08 A09
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 A12 A16 A21
e1*2001/116*0151*.. 74-188 225/45R17 R37 T90 T91 Car Lim V17
74-188 235/45R17 S02
Audi A4 55-169 205/50R17 A01 L02 T89 0A1 A02 A04
B5 55-169 215/45R17 T87 T88 A05 A08 A09
e1*93/81*0013*.. , 55-169 225/45R17 A01 K45 L02 A12 A16 A21
e1*98/14*0013*.. 81-169 205/50R17 T89 Z17 Au7 Car Lim
81-169 225/45R17 R35 Z17 V17 S04
Audi A4 162 205/50R17 M+S T89 T93 0A1 A02 A04
QB6 162 215/45R17 R37 T88 T91 A05 A08 A09
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A12 A16 A21
162 235/45R17 Car Cbo Lim
V17 S02
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 0A1 A02 A04
8H 96-188 205/50R17 M+S T89 T93 A05 A08 A09
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 A12 A16 A21
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93 Cbo V17 S02
96-188 235/45R17
Audi A4 S4 253 215/50R17 M+S R09 T93 T95 0A1 A02 A04
8E,8H,QB6 253 225/45R17 M+S T91 T93 A05 A08 A09
e1*98/14,2001/116* A12 A16 A21
0151,0177,0243*.. Car Cbo Lim
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

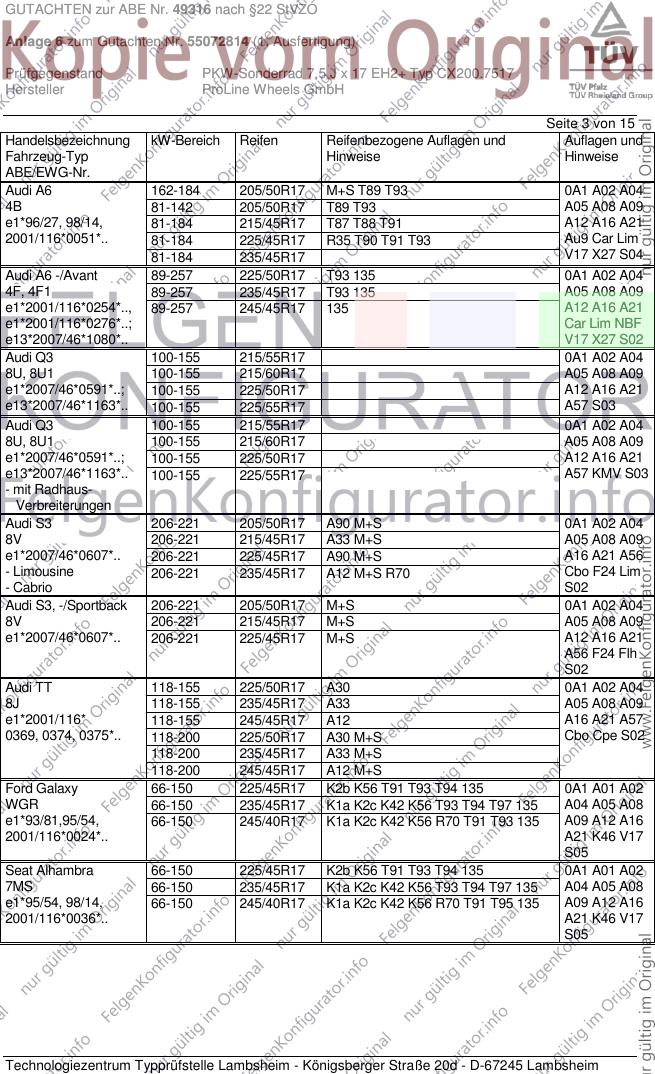

GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 162-184 205/50R17 M+S T89 T93 0A1 A02 A04
4B 81-142 205/50R17 T89 T93 A05 A08 A09
e1*96/27, 98/14, 81-184 215/45R17 T87 T88 T91 A12 A16 A21
2001/116*0051*.. 81-184 225/45R17 R35 T90 T91 T93 Au9 Car Lim
81-184 235/45R17 V17 X27 S04
Audi A6 -/Avant 89-257 225/50R17 T93 135 0A1 A02 A04
4F, 4F1 89-257 235/45R17 T93 135 A05 A08 A09
e1*2001/116*0254*.., 89-257 245/45R17 135 A12 A16 A21
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. V17 X27 S02
Audi Q3 100-155 215/55R17 0A1 A02 A04
8U, 8U1 100-155 215/60R17 A05 A08 A09
e1*2007/46*0591*..; 100-155 225/50R17 A12 A16 A21
e13*2007/46*1163*.. 100-155 225/55R17 A57 S03
Audi Q3 100-155 215/55R17 0A1 A02 A04
8U, 8U1 100-155 215/60R17 A05 A08 A09
e1*2007/46*0591*..; 100-155 225/50R17 A12 A16 A21
e13*2007/46*1163*.. 100-155 225/55R17 A57 KMV S03
- mit Radhaus-
Verbreiterungen
Audi S3 206-221 205/50R17 A90 M+S 0A1 A02 A04
8V 206-221 215/45R17 A33 M+S A05 A08 A09
e1*2007/46*0607*.. 206-221 225/45R17 A90 M+S A16 A21 A56
- Limousine 206-221 235/45R17 A12 M+S R70 Cbo F24 Lim
- Cabrio S02
Audi S3, -/Sportback 206-221 205/50R17 M+S 0A1 A02 A04
8V 206-221 215/45R17 M+S A05 A08 A09
e1*2007/46*0607*.. 206-221 225/45R17 M+S A12 A16 A21
A56 F24 Flh
S02
Audi TT 118-155 225/50R17 A30 0A1 A02 A04
8J 118-155 235/45R17 A33 A05 A08 A09
e1*2001/116* 118-155 245/45R17 A12 A16 A21 A57
0369, 0374, 0375*.. 118-200 225/50R17 A30 M+S Cbo Cpe S02
118-200 235/45R17 A33 M+S
118-200 245/45R17 A12 M+S
Ford Galaxy 66-150 225/45R17 K2b K56 T91 T93 T94 135 0A1 A01 A02
WGR 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 135 A04 A05 A08
e1*93/81,95/54, 66-150 245/40R17 K1a K2c K42 K56 R70 T91 T93 135 A09 A12 A16
2001/116*0024*.. A21 K46 V17
S05
Seat Alhambra 66-150 225/45R17 K2b K56 T91 T93 T94 135 0A1 A01 A02
7MS 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 135 A04 A05 A08
e1*95/54, 98/14, 66-150 245/40R17 K1a K2c K42 K56 R70 T91 T95 135 A09 A12 A16
2001/116*0036*.. A21 K46 V17
S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea / Toledo 63-155 205/50R17 K1c T89 T93 0A1 A01 A02
5P, 5PN 63-155 215/45R17 K1c T87 T88 T91 A04 A05 A08
e9*2001/116*0050*..; 63-155 225/45R17 K1c A09 A12 A16
e9*2007/46*0012*.. A21 A60 Flh
KOV SeF Sth
V17 S02
Seat Leon 63-155 205/50R17 A01 K1a K2b R37 0A1 A02 A04
1P, 1PN 63-155 215/45R17 R37 A05 A08 A09
e9*2001/116*0052*..; 63-195 225/45R17 A01 K1a K1b K2b A12 A16 A21
e9*2007/46*0013*.. A58 Flh V17
S02
Seat Leon 81-135 205/50R17 0A1 A02 A04
5F 81-135 215/45R17 A05 A08 A09
e9*2007/46*0094*.. 81-135 225/45R17 A12 A16 A21
81-135 235/45R17 A01 K1a K2b K6j A58 Car F24
Flh V17 S02
Seat Leon 63 - 110 205/50R17 0A1 A02 A04
5F 63 - 110 215/45R17 A05 A08 A09
e9*2007/46*0094*.. 63 - 110 225/45R17 A12 A16 A21
63 - 110 235/45R17 A01 K1a K2b A58 Car F23
Flh V17 S02
Seat Leon Cupra 195,206 205/50R17 0A1 A02 A04
5F 195,206 215/45R17 A05 A08 A09
e9*2007/46*0094*.. 195,206 225/45R17 A12 A16 A21
195,206 235/45R17 A01 K1a K2b K6j A58 F24 Flh
195,206 235/45R17 A01 K1v K2h K6j V17 S02
Skoda Octavia (II) 55-118 205/50R17 A01 K1a R37 T89 T93 0A1 A02 A04
1Z 55-118 215/45R17 R37 T88 T91 A05 A08 A09
e11*2001/116*0230*..; 55-147 205/50R17 A01 K1a M+S A12 A16 A21
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91 Car Lim Npf
55-147 225/45R17 A01 K1a V17 S02
Skoda Octavia (II) 103-118 205/50R17 M+S T93 0A1 A02 A04
Scout 103-118 225/45R17 M+S T91 A05 A08 A09
1Z 103-118 225/50R17 A01 K1c A12 A16 A21
e11*2001/116* 103-118 235/45R17 A01 K1a A56 Car KMV
0230*21-..; S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 A90 0A1 A02 A04
5E 63-110 215/45R17 A33 A05 A08 A09
e11*2007/46*0243*..; 63-110 225/45R17 A90 A16 A21 A58
e11*2007/46*0244*.. 63-110 235/45R17 A12 Car F23 Lim
Npf S02
Skoda Octavia (III) 77-162 205/50R17 A90 0A1 A02 A04
5E 77-162 215/45R17 A33 A05 A08 A09
e11*2007/46*0243*.. 77-162 225/45R17 A90 A16 A21 A57
77-162 235/45R17 A12 Car F24 Lim
Npf S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

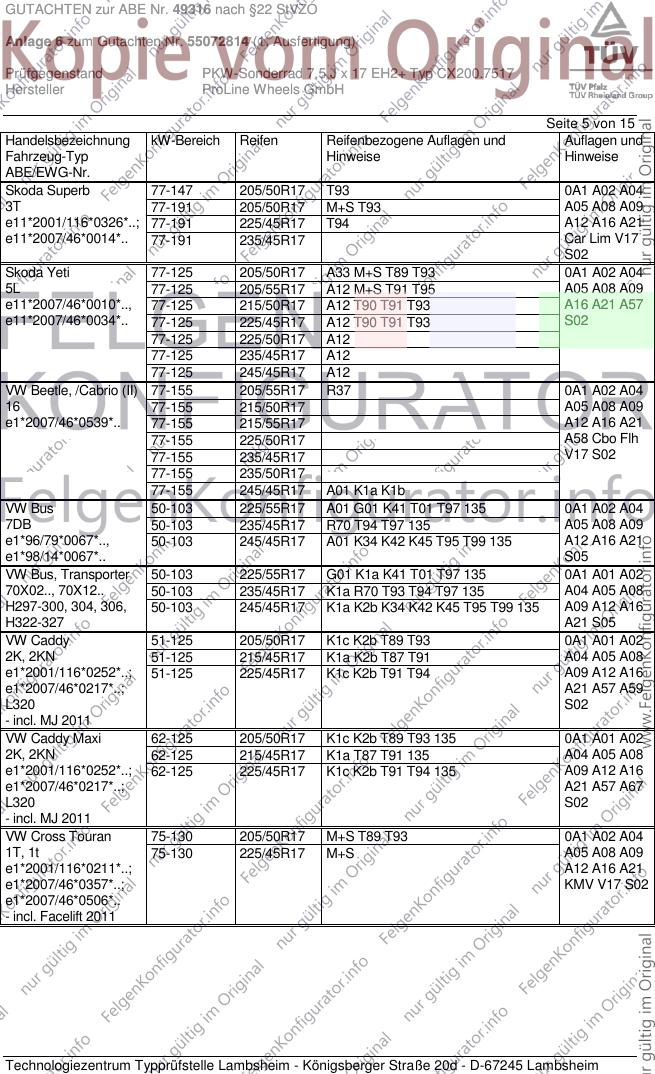

GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb 77-147 205/50R17 T93 0A1 A02 A04
3T 77-191 205/50R17 M+S T93 A05 A08 A09
e11*2001/116*0326*..; 77-191 225/45R17 T94 A12 A16 A21
e11*2007/46*0014*.. 77-191 235/45R17 Car Lim V17
S02
Skoda Yeti 77-125 205/50R17 A33 M+S T89 T93 0A1 A02 A04
5L 77-125 205/55R17 A12 M+S T91 T95 A05 A08 A09
e11*2007/46*0010*.., 77-125 215/50R17 A12 T90 T91 T93 A16 A21 A57
e11*2007/46*0034*.. 77-125 225/45R17 A12 T90 T91 T93 S02
77-125 225/50R17 A12
77-125 235/45R17 A12
77-125 245/45R17 A12
VW Beetle, /Cabrio (II) 77-155 205/55R17 R37 0A1 A02 A04
16 77-155 215/50R17 A05 A08 A09
e1*2007/46*0539*.. 77-155 215/55R17 A12 A16 A21
77-155 225/50R17 A58 Cbo Flh
77-155 235/45R17 V17 S02
77-155 235/50R17
77-155 245/45R17 A01 K1a K1b
VW Bus 50-103 225/55R17 A01 G01 K41 T01 T97 135 0A1 A02 A04
7DB 50-103 235/45R17 R70 T94 T97 135 A05 A08 A09
e1*96/79*0067*.., 50-103 245/45R17 A01 K34 K42 K45 T95 T99 135 A12 A16 A21
e1*98/14*0067*.. S05
VW Bus, Transporter 50-103 225/55R17 G01 K1a K41 T01 T97 135 0A1 A01 A02
70X02.., 70X12.. 50-103 235/45R17 K1a R70 T93 T94 T97 135 A04 A05 A08
H297-300, 304, 306, 50-103 245/45R17 K1a K2b K34 K42 K45 T95 T99 135 A09 A12 A16
H322-327 A21 S05
VW Caddy 51-125 205/50R17 K1c K2b T89 T93 0A1 A01 A02
2K, 2KN 51-125 215/45R17 K1a K2b T87 T91 A04 A05 A08
e1*2001/116*0252*..; 51-125 225/45R17 K1c K2b T91 T94 A09 A12 A16
e1*2007/46*0217*..; A21 A57 A59
L320 S02
- incl. MJ 2011
VW Caddy Maxi 62-125 205/50R17 K1c K2b T89 T93 135 0A1 A01 A02
2K, 2KN 62-125 215/45R17 K1a T87 T91 135 A04 A05 A08
e1*2001/116*0252*..; 62-125 225/45R17 K1c K2b T91 T94 135 A09 A12 A16
e1*2007/46*0217*..; A21 A57 A67
L320 S02
- incl. MJ 2011
VW Cross Touran 75-130 205/50R17 M+S T89 T93 0A1 A02 A04
1T, 1t 75-130 225/45R17 M+S A05 A08 A09
e1*2001/116*0211*..; A12 A16 A21
e1*2007/46*0357*..; KMV V17 S02
e1*2007/46*0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

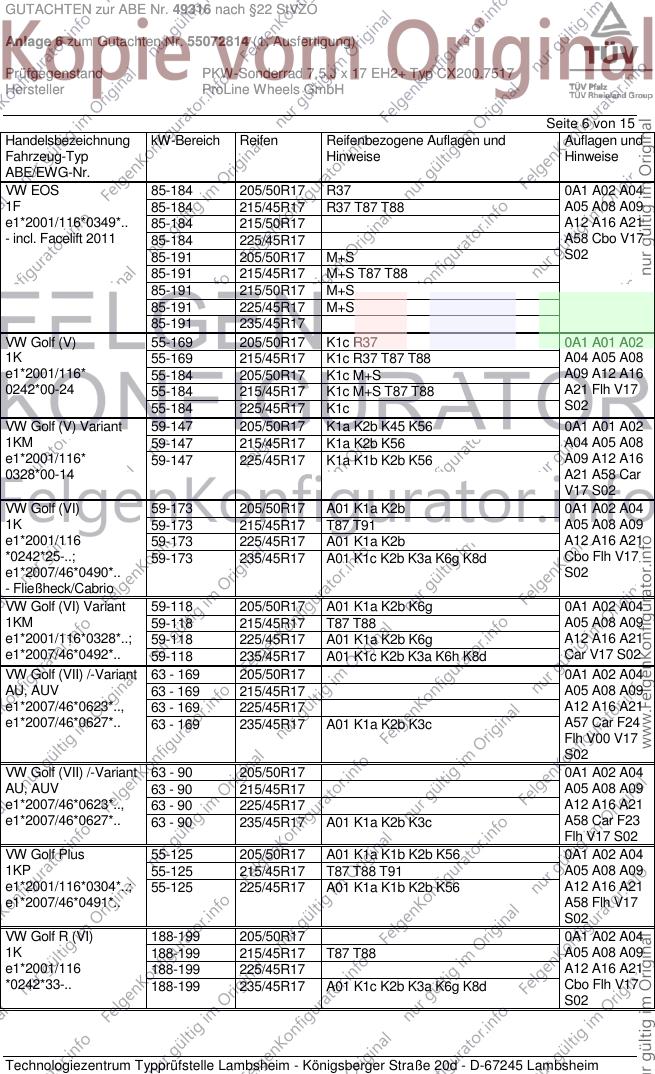

GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-184 205/50R17 R37 0A1 A02 A04
1F 85-184 215/45R17 R37 T87 T88 A05 A08 A09
e1*2001/116*0349*.. 85-184 215/50R17 A12 A16 A21
- incl. Facelift 2011 85-184 225/45R17 A58 Cbo V17
85-191 205/50R17 M+S S02
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 M+S
85-191 225/45R17 M+S
85-191 235/45R17
VW Golf (V) 55-169 205/50R17 K1c R37 0A1 A01 A02
1K 55-169 215/45R17 K1c R37 T87 T88 A04 A05 A08
e1*2001/116* 55-184 205/50R17 K1c M+S A09 A12 A16
0242*00-24 55-184 215/45R17 K1c M+S T87 T88 A21 Flh V17
55-184 225/45R17 K1c S02
VW Golf (V) Variant 59-147 205/50R17 K1a K2b K45 K56 0A1 A01 A02
1KM 59-147 215/45R17 K1a K2b K56 A04 A05 A08
e1*2001/116* 59-147 225/45R17 K1a K1b K2b K56 A09 A12 A16
0328*00-14 A21 A58 Car
V17 S02
VW Golf (VI) 59-173 205/50R17 A01 K1a K2b 0A1 A02 A04
1K 59-173 215/45R17 T87 T91 A05 A08 A09
e1*2001/116 59-173 225/45R17 A01 K1a K2b A12 A16 A21
*0242*25-..; 59-173 235/45R17 A01 K1c K2b K3a K6g K8d Cbo Flh V17
e1*2007/46*0490*.. S02
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 A01 K1a K2b K6g 0A1 A02 A04
1KM 59-118 215/45R17 T87 T88 A05 A08 A09
e1*2001/116*0328*..; 59-118 225/45R17 A01 K1a K2b K6g A12 A16 A21
e1*2007/46*0492*.. 59-118 235/45R17 A01 K1c K2b K3a K6h K8d Car V17 S02
VW Golf (VII) /-Variant 63 - 169 205/50R17 0A1 A02 A04
AU, AUV 63 - 169 215/45R17 A05 A08 A09
e1*2007/46*0623*.., 63 - 169 225/45R17 A12 A16 A21
e1*2007/46*0627*.. 63 - 169 235/45R17 A01 K1a K2b K3c A57 Car F24
Flh V00 V17
S02
VW Golf (VII) /-Variant 63 - 90 205/50R17 0A1 A02 A04
AU, AUV 63 - 90 215/45R17 A05 A08 A09
e1*2007/46*0623*.., 63 - 90 225/45R17 A12 A16 A21
e1*2007/46*0627*.. 63 - 90 235/45R17 A01 K1a K2b K3c A58 Car F23
Flh V17 S02
VW Golf Plus 55-125 205/50R17 A01 K1a K1b K2b K56 0A1 A02 A04
1KP 55-125 215/45R17 T87 T88 T91 A05 A08 A09
e1*2001/116*0304*..; 55-125 225/45R17 A01 K1a K1b K2b K56 A12 A16 A21
e1*2007/46*0491*.. A58 Flh V17
S02
VW Golf R (VI) 188-199 205/50R17 0A1 A02 A04
1K 188-199 215/45R17 T87 T88 A05 A08 A09
e1*2001/116 188-199 225/45R17 A12 A16 A21
*0242*33-.. 188-199 235/45R17 A01 K1c K2b K3a K6g K8d Cbo Flh V17
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH

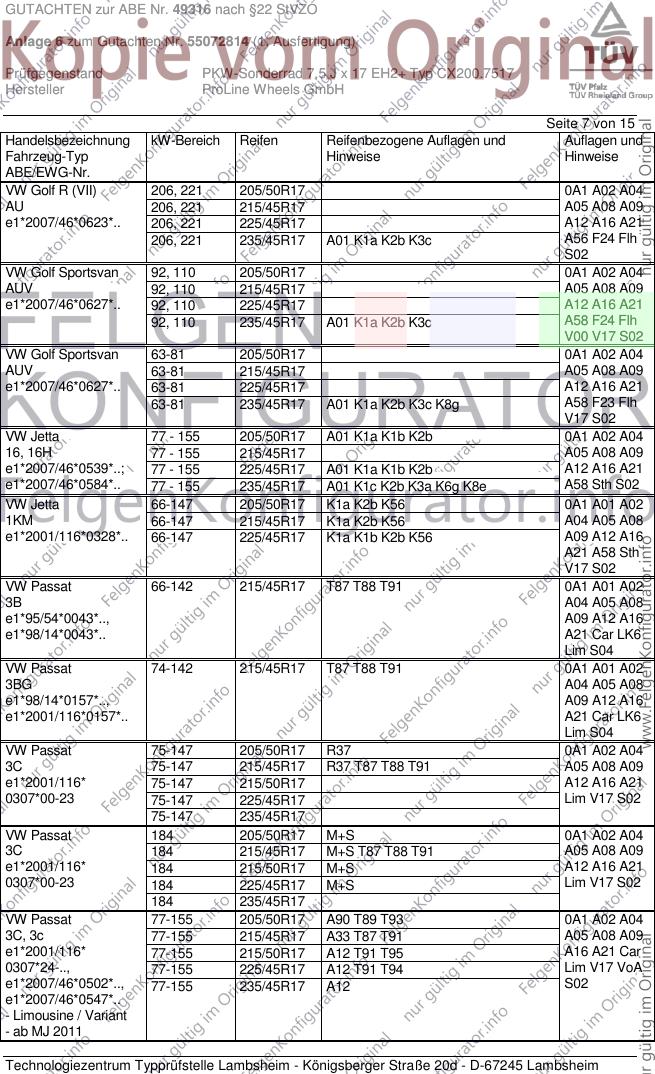

Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf R (VII) 206, 221 205/50R17 0A1 A02 A04
AU 206, 221 215/45R17 A05 A08 A09
e1*2007/46*0623*.. 206, 221 225/45R17 A12 A16 A21
206, 221 235/45R17 A01 K1a K2b K3c A56 F24 Flh
S02
VW Golf Sportsvan 92, 110 205/50R17 0A1 A02 A04
AUV 92, 110 215/45R17 A05 A08 A09
e1*2007/46*0627*.. 92, 110 225/45R17 A12 A16 A21
92, 110 235/45R17 A01 K1a K2b K3c A58 F24 Flh
V00 V17 S02
VW Golf Sportsvan 63-81 205/50R17 0A1 A02 A04
AUV 63-81 215/45R17 A05 A08 A09
e1*2007/46*0627*.. 63-81 225/45R17 A12 A16 A21
63-81 235/45R17 A01 K1a K2b K3c K8g A58 F23 Flh
V17 S02
VW Jetta 77 - 155 205/50R17 A01 K1a K1b K2b 0A1 A02 A04
16, 16H 77 - 155 215/45R17 A05 A08 A09
e1*2007/46*0539*..; 77 - 155 225/45R17 A01 K1a K1b K2b A12 A16 A21
e1*2007/46*0584*.. 77 - 155 235/45R17 A01 K1c K2b K3a K6g K8e A58 Sth S02
VW Jetta 66-147 205/50R17 K1a K2b K56 0A1 A01 A02
1KM 66-147 215/45R17 K1a K2b K56 A04 A05 A08
e1*2001/116*0328*.. 66-147 225/45R17 K1a K1b K2b K56 A09 A12 A16
A21 A58 Sth
V17 S02
VW Passat 66-142 215/45R17 T87 T88 T91 0A1 A01 A02
3B A04 A05 A08
e1*95/54*0043*.., A09 A12 A16
e1*98/14*0043*.. A21 Car LK6
Lim S04
VW Passat 74-142 215/45R17 T87 T88 T91 0A1 A01 A02
3BG A04 A05 A08
e1*98/14*0157*.., A09 A12 A16
e1*2001/116*0157*.. A21 Car LK6
Lim S04
VW Passat 75-147 205/50R17 R37 0A1 A02 A04
3C 75-147 215/45R17 R37 T87 T88 T91 A05 A08 A09
e1*2001/116* 75-147 215/50R17 A12 A16 A21
0307*00-23 75-147 225/45R17 Lim V17 S02
75-147 235/45R17
VW Passat 184 205/50R17 M+S 0A1 A02 A04
3C 184 215/45R17 M+S T87 T88 T91 A05 A08 A09
e1*2001/116* 184 215/50R17 M+S A12 A16 A21
0307*00-23 184 225/45R17 M+S Lim V17 S02
184 235/45R17
VW Passat 77-155 205/50R17 A90 T89 T93 0A1 A02 A04
3C, 3c 77-155 215/45R17 A33 T87 T91 A05 A08 A09
e1*2001/116* 77-155 215/50R17 A12 T91 T95 A16 A21 Car
0307*24-.., 77-155 225/45R17 A12 T91 T94 Lim V17 VoA
e1*2007/46*0502*.., 77-155 235/45R17 A12 S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH
Seite 8 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 205/50R17 A90 T89 T93 0A1 A02 A04
3C, 3c 77-155 215/45R17 A33 T87 T91 A05 A08 A09
e1*2001/116* 77-155 215/50R17 A12 T91 T95 A16 A21 Car
0307*24-.., 77-155 225/45R17 A12 T91 T94 KMV Lim V17
e1*2007/46*0502*.., 77-155 235/45R17 A12 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/50R17 R37 T89 T93 0A1 A02 A04
3C 75-147 215/45R17 R37 T87 T88 T91 A05 A08 A09
e1*2001/116* 75-147 215/50R17 T90 A12 A16 A21
0307*00-23 75-147 225/45R17 T90 Car V17 S02
75-147 235/45R17
VW Passat Variant 184 205/50R17 M+S T93 0A1 A02 A04
3C 184 215/45R17 M+S T91 A05 A08 A09
e1*2001/116* 184 215/50R17 M+S T91 A12 A16 A21
0307*00-23 184 225/45R17 M+S T91 Car S02
184 235/45R17
VW Passat W8 202 205/50R17 M+S T93 0A1 A02 A04
3BS 202 215/45R17 M+S T91 A05 A08 A09
e1*98/14*0173*.., 202 225/45R17 T90 T91 T93 A12 A16 A21
e1*2001/116*0173*.. B03 B11 Car
Lim S04
VW Sharan 66-150 225/45R17 K2b K56 T91 T93 T94 135 0A1 A01 A02
7M 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 135 A04 A05 A08
e1*93/81,95/54, 66-150 245/40R17 K1a K2c K42 K56 R70 T91 T95 135 A09 A12 A16
98/14,2001/116 A21 K46 V17
*0023*.. S05
VW Tiguan 81-155 215/60R17 0A1 A02 A04
5N 81-155 225/55R17 A05 A08 A09
e1*2001/116*0450*.., 81-155 235/55R17 A12 A16 A21
e1*2007/46*0487*.. 81-155 245/50R17 KMV S03
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 215/60R17 0A1 A02 A04
5N 81-155 225/55R17 A05 A08 A09
e1*2001/116* 81-155 235/55R17 A12 A16 A21
0450*11-..; 81-155 245/50R17 S03
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 215/60R17 0A1 A02 A04
5N 81-155 225/55R17 A05 A08 A09
e1*2001/116* 81-155 235/55R17 A12 A16 A21
0450*00-10; 81-155 245/50R17 A01 K2b S03
e1*2007/46*
0487*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH
Seite 9 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran 66-125 205/50R17 K1a K2b T89 T93 0A1 A01 A02
1T 66-125 215/45R17 K1a K2b T87 T91 A04 A05 A08
e1*2001/116* 66-125 225/45R17 K1c K2b A09 A12 A16
0211*00-22; A21 A58 Npf
e1*2007/46* V17 S02
0357*00-01
VW Touran 66-130 205/50R17 K2b T89 T93 0A1 A01 A02
1T, 1t 66-130 215/45R17 K2b T91 A04 A05 A08
e1*2001/116* 66-130 225/45R17 K2b A09 A12 A16
0211*23-..; A21 A58 Npf
e1*2007/46* V17 S02
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH
Seite 10 von 15
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH
Seite 11 von 15
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH
Seite 12 von 15
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH

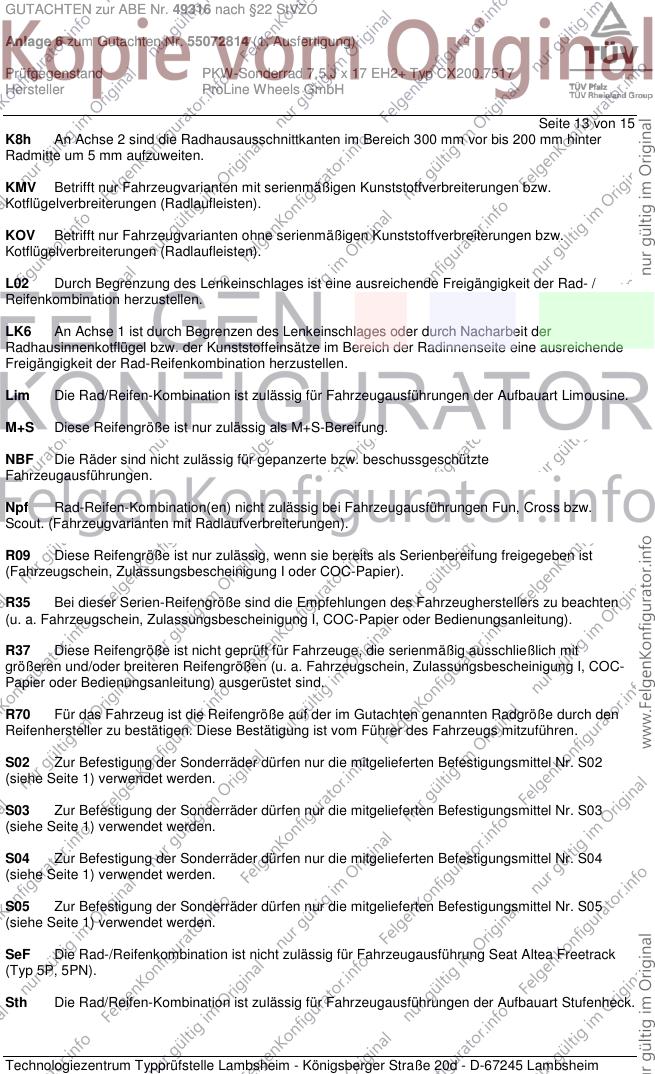

Seite 13 von 15
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH

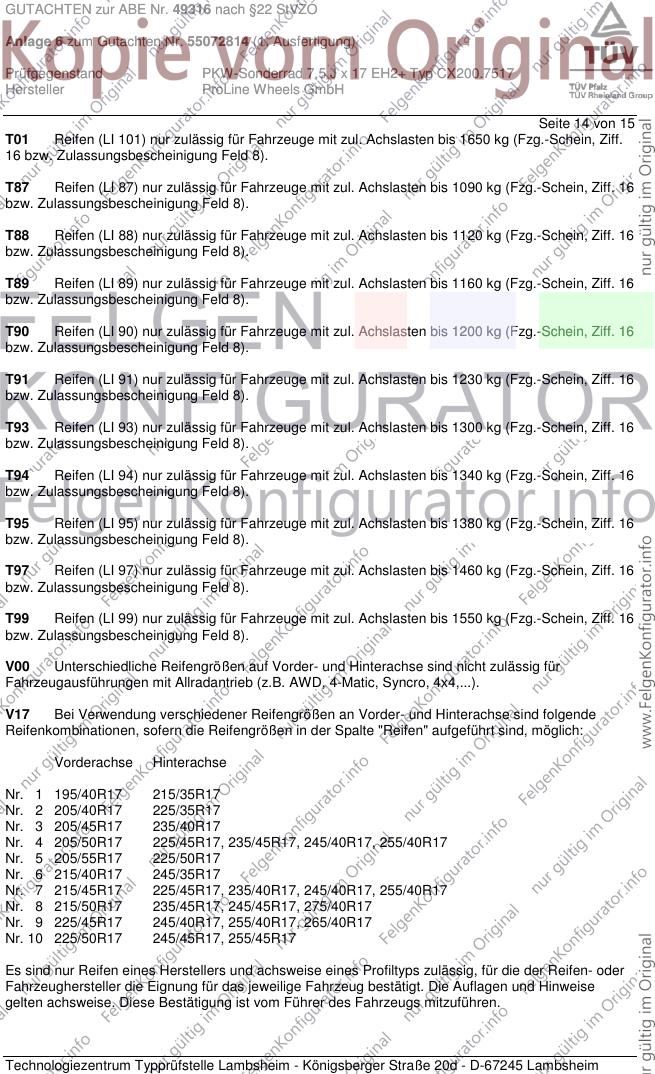

Seite 14 von 15
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49316 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55072814 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 17 EH2+ Typ CX200.7517
Hersteller ProLine Wheels GmbH

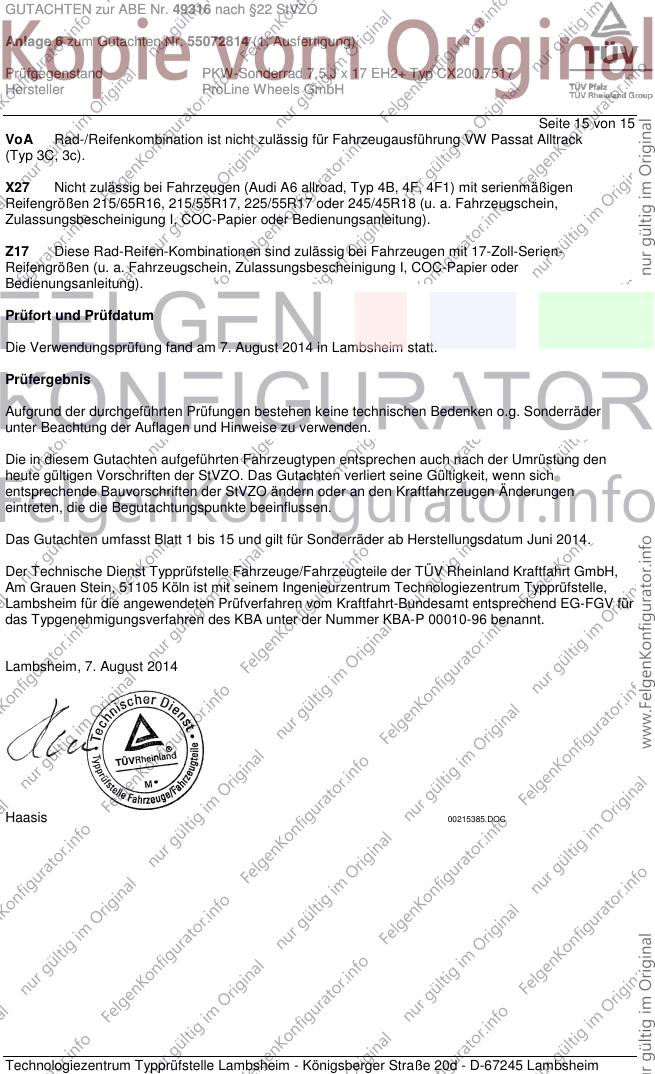

Seite 15 von 15
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Juni 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. August 2014
Haasis 00215385.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
