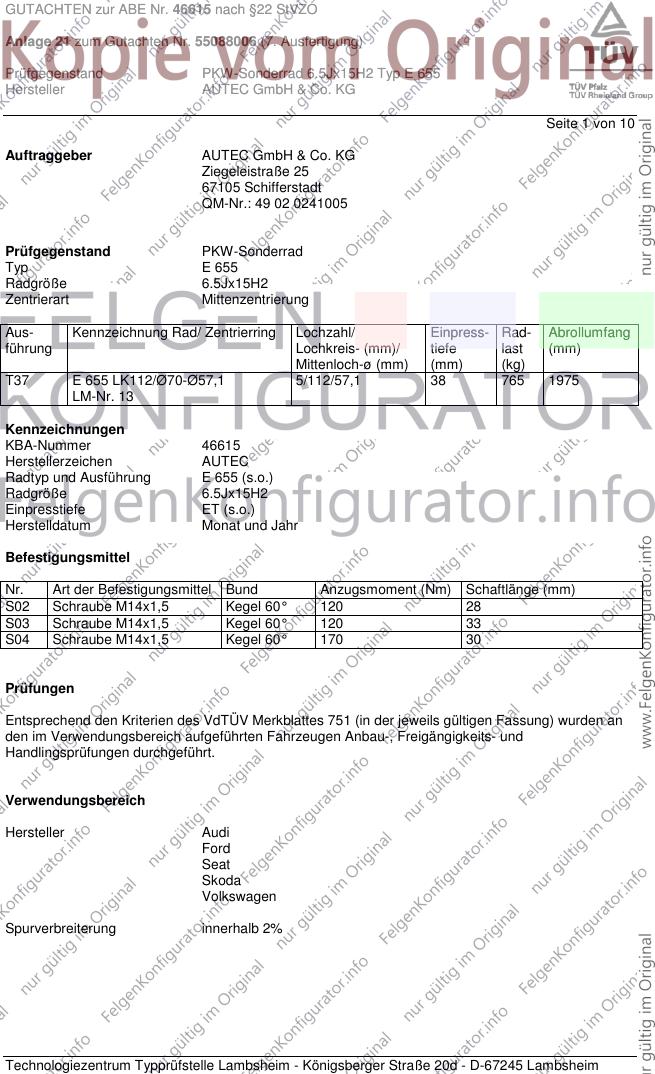

GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 10
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ E 655
Radgröße 6.5Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
T37 E 655 LK112/Ø70-Ø57,1 5/112/57,1 38 765 1975
LM-Nr. 13
Kennzeichnungen
KBA-Nummer 46615
Herstellerzeichen AUTEC
Radtyp und Ausführung E 655 (s.o.)
Radgröße 6.5Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 120 33
S04 Schraube M14x1,5 Kegel 60° 170 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

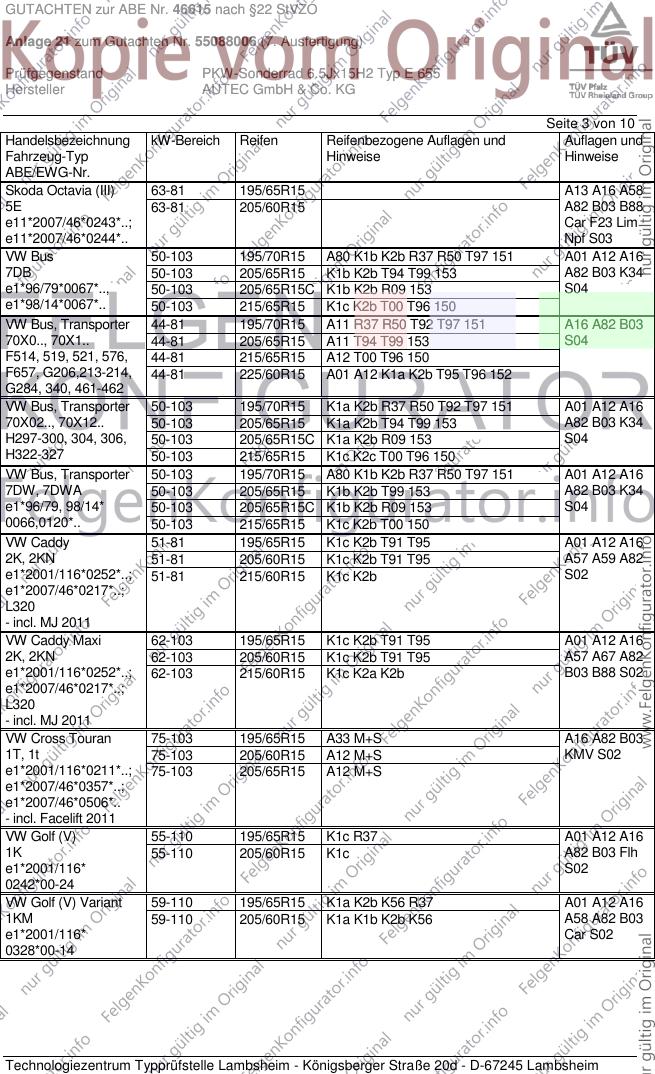

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

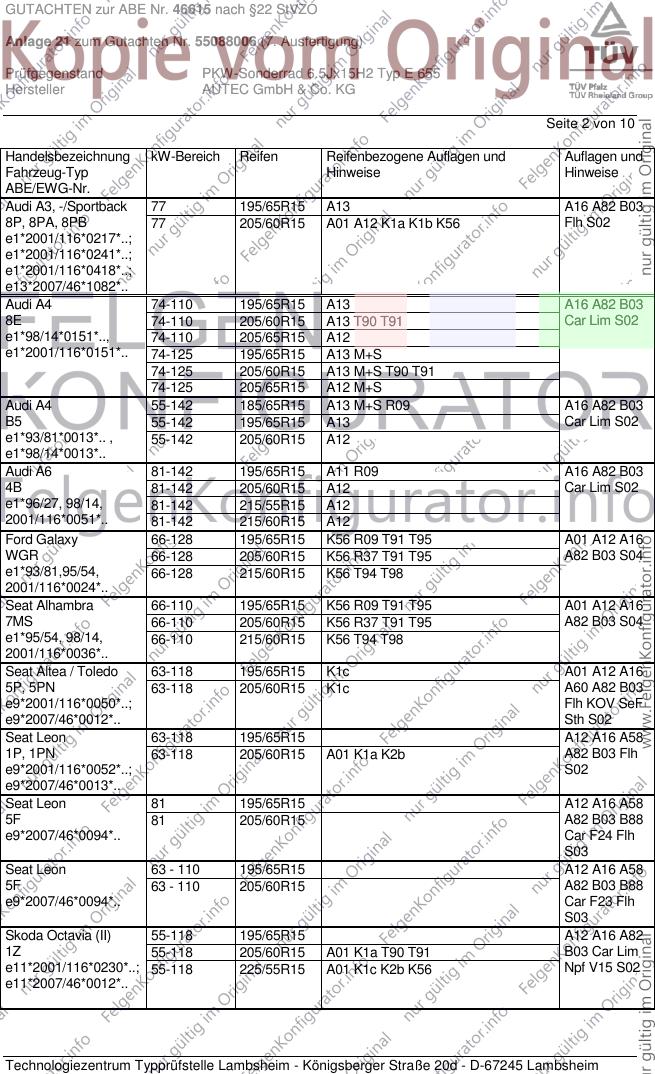

GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3, -/Sportback 77 195/65R15 A13 A16 A82 B03
8P, 8PA, 8PB 77 205/60R15 A01 A12 K1a K1b K56 Flh S02
e1*2001/116*0217*..;
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-110 195/65R15 A13 A16 A82 B03
8E 74-110 205/60R15 A13 T90 T91 Car Lim S02
e1*98/14*0151*.., 74-110 205/65R15 A12
e1*2001/116*0151*.. 74-125 195/65R15 A13 M+S
74-125 205/60R15 A13 M+S T90 T91
74-125 205/65R15 A12 M+S
Audi A4 55-142 185/65R15 A13 M+S R09 A16 A82 B03
B5 55-142 195/65R15 A13 Car Lim S02
e1*93/81*0013*.. , 55-142 205/60R15 A12
e1*98/14*0013*..
Audi A6 81-142 195/65R15 A11 R09 A16 A82 B03
4B 81-142 205/60R15 A12 Car Lim S02
e1*96/27, 98/14, 81-142 215/55R15 A12
2001/116*0051*.. 81-142 215/60R15 A12
Ford Galaxy 66-128 195/65R15 K56 R09 T91 T95 A01 A12 A16
WGR 66-128 205/60R15 K56 R37 T91 T95 A82 B03 S04
e1*93/81,95/54, 66-128 215/60R15 K56 T94 T98
2001/116*0024*..
Seat Alhambra 66-110 195/65R15 K56 R09 T91 T95 A01 A12 A16
7MS 66-110 205/60R15 K56 R37 T91 T95 A82 B03 S04
e1*95/54, 98/14, 66-110 215/60R15 K56 T94 T98
2001/116*0036*..
Seat Altea / Toledo 63-118 195/65R15 K1c A01 A12 A16
5P, 5PN 63-118 205/60R15 K1c A60 A82 B03
e9*2001/116*0050*..; Flh KOV SeF
e9*2007/46*0012*.. Sth S02
Seat Leon 63-118 195/65R15 A12 A16 A58
1P, 1PN 63-118 205/60R15 A01 K1a K2b A82 B03 Flh
e9*2001/116*0052*..; S02
e9*2007/46*0013*..
Seat Leon 81 195/65R15 A12 A16 A58
5F 81 205/60R15 A82 B03 B88
e9*2007/46*0094*.. Car F24 Flh
S03
Seat Leon 63 - 110 195/65R15 A12 A16 A58
5F 63 - 110 205/60R15 A82 B03 B88
e9*2007/46*0094*.. Car F23 Flh
S03
Skoda Octavia (II) 55-118 195/65R15 A12 A16 A82
1Z 55-118 205/60R15 A01 K1a T90 T91 B03 Car Lim
e11*2001/116*0230*..; 55-118 225/55R15 A01 K1c K2b K56 Npf V15 S02
e11*2007/46*0012*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 63-81 195/65R15 A13 A16 A58
5E 63-81 205/60R15 A82 B03 B88
e11*2007/46*0243*..; Car F23 Lim
e11*2007/46*0244*.. Npf S03
VW Bus 50-103 195/70R15 A80 K1b K2b R37 R50 T97 151 A01 A12 A16
7DB 50-103 205/65R15 K1b K2b T94 T99 153 A82 B03 K34
e1*96/79*0067*.., 50-103 205/65R15C K1b K2b R09 153 S04
e1*98/14*0067*.. 50-103 215/65R15 K1c K2b T00 T96 150
VW Bus, Transporter 44-81 195/70R15 A11 R37 R50 T92 T97 151 A16 A82 B03
70X0.., 70X1.. 44-81 205/65R15 A11 T94 T99 153 S04
F514, 519, 521, 576, 44-81 215/65R15 A12 T00 T96 150
F657, G206,213-214, 44-81 225/60R15 A01 A12 K1a K2b T95 T96 152
G284, 340, 461-462
VW Bus, Transporter 50-103 195/70R15 K1a K2b R37 R50 T92 T97 151 A01 A12 A16
70X02.., 70X12.. 50-103 205/65R15 K1a K2b T94 T99 153 A82 B03 K34
H297-300, 304, 306, 50-103 205/65R15C K1a K2b R09 153 S04
H322-327 50-103 215/65R15 K1c K2c T00 T96 150
VW Bus, Transporter 50-103 195/70R15 A80 K1b K2b R37 R50 T97 151 A01 A12 A16
7DW, 7DWA 50-103 205/65R15 K1b K2b T99 153 A82 B03 K34
e1*96/79, 98/14* 50-103 205/65R15C K1b K2b R09 153 S04
0066,0120*.. 50-103 215/65R15 K1c K2b T00 150
VW Caddy 51-81 195/65R15 K1c K2b T91 T95 A01 A12 A16
2K, 2KN 51-81 205/60R15 K1c K2b T91 T95 A57 A59 A82
e1*2001/116*0252*..; 51-81 215/60R15 K1c K2b S02
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Caddy Maxi 62-103 195/65R15 K1c K2b T91 T95 A01 A12 A16
2K, 2KN 62-103 205/60R15 K1c K2b T91 T95 A57 A67 A82
e1*2001/116*0252*..; 62-103 215/60R15 K1c K2a K2b B03 B88 S02
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Cross Touran 75-103 195/65R15 A33 M+S A16 A82 B03
1T, 1t 75-103 205/60R15 A12 M+S KMV S02
e1*2001/116*0211*..; 75-103 205/65R15 A12 M+S
e1*2007/46*0357*..;
e1*2007/46*0506*..
- incl. Facelift 2011
VW Golf (V) 55-110 195/65R15 K1c R37 A01 A12 A16
1K 55-110 205/60R15 K1c A82 B03 Flh
e1*2001/116* S02
0242*00-24
VW Golf (V) Variant 59-110 195/65R15 K1a K2b K56 R37 A01 A12 A16
1KM 59-110 205/60R15 K1a K1b K2b K56 A58 A82 B03
e1*2001/116* Car S02
0328*00-14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

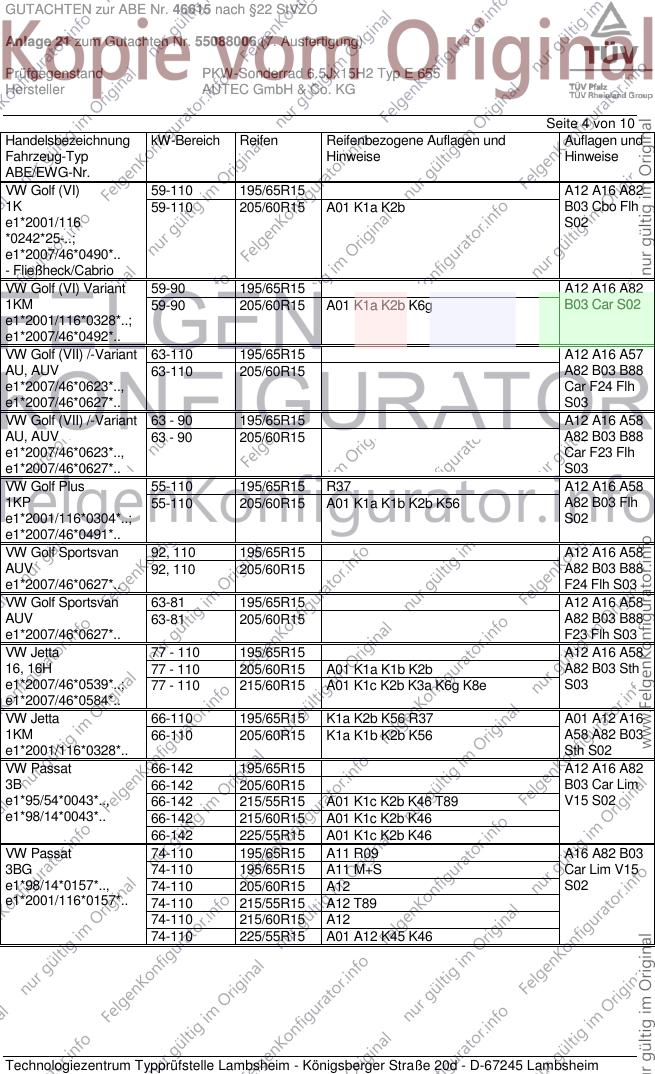

GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-110 195/65R15 A12 A16 A82
1K 59-110 205/60R15 A01 K1a K2b B03 Cbo Flh
e1*2001/116 S02
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-90 195/65R15 A12 A16 A82
1KM 59-90 205/60R15 A01 K1a K2b K6g B03 Car S02
e1*2001/116*0328*..;
e1*2007/46*0492*..
VW Golf (VII) /-Variant 63-110 195/65R15 A12 A16 A57
AU, AUV 63-110 205/60R15 A82 B03 B88
e1*2007/46*0623*.., Car F24 Flh
e1*2007/46*0627*.. S03
VW Golf (VII) /-Variant 63 - 90 195/65R15 A12 A16 A58
AU, AUV 63 - 90 205/60R15 A82 B03 B88
e1*2007/46*0623*.., Car F23 Flh
e1*2007/46*0627*.. S03
VW Golf Plus 55-110 195/65R15 R37 A12 A16 A58
1KP 55-110 205/60R15 A01 K1a K1b K2b K56 A82 B03 Flh
e1*2001/116*0304*..; S02
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 195/65R15 A12 A16 A58
AUV 92, 110 205/60R15 A82 B03 B88
e1*2007/46*0627*.. F24 Flh S03
VW Golf Sportsvan 63-81 195/65R15 A12 A16 A58
AUV 63-81 205/60R15 A82 B03 B88
e1*2007/46*0627*.. F23 Flh S03
VW Jetta 77 - 110 195/65R15 A12 A16 A58
16, 16H 77 - 110 205/60R15 A01 K1a K1b K2b A82 B03 Sth
e1*2007/46*0539*..; 77 - 110 215/60R15 A01 K1c K2b K3a K6g K8e S03
e1*2007/46*0584*..
VW Jetta 66-110 195/65R15 K1a K2b K56 R37 A01 A12 A16
1KM 66-110 205/60R15 K1a K1b K2b K56 A58 A82 B03
e1*2001/116*0328*.. Sth S02
VW Passat 66-142 195/65R15 A12 A16 A82
3B 66-142 205/60R15 B03 Car Lim
e1*95/54*0043*.., 66-142 215/55R15 A01 K1c K2b K46 T89 V15 S02
e1*98/14*0043*.. 66-142 215/60R15 A01 K1c K2b K46
66-142 225/55R15 A01 K1c K2b K46
VW Passat 74-110 195/65R15 A11 R09 A16 A82 B03
3BG 74-110 195/65R15 A11 M+S Car Lim V15
e1*98/14*0157*.., 74-110 205/60R15 A12 S02
e1*2001/116*0157*.. 74-110 215/55R15 A12 T89
74-110 215/60R15 A12
74-110 225/55R15 A01 A12 K45 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

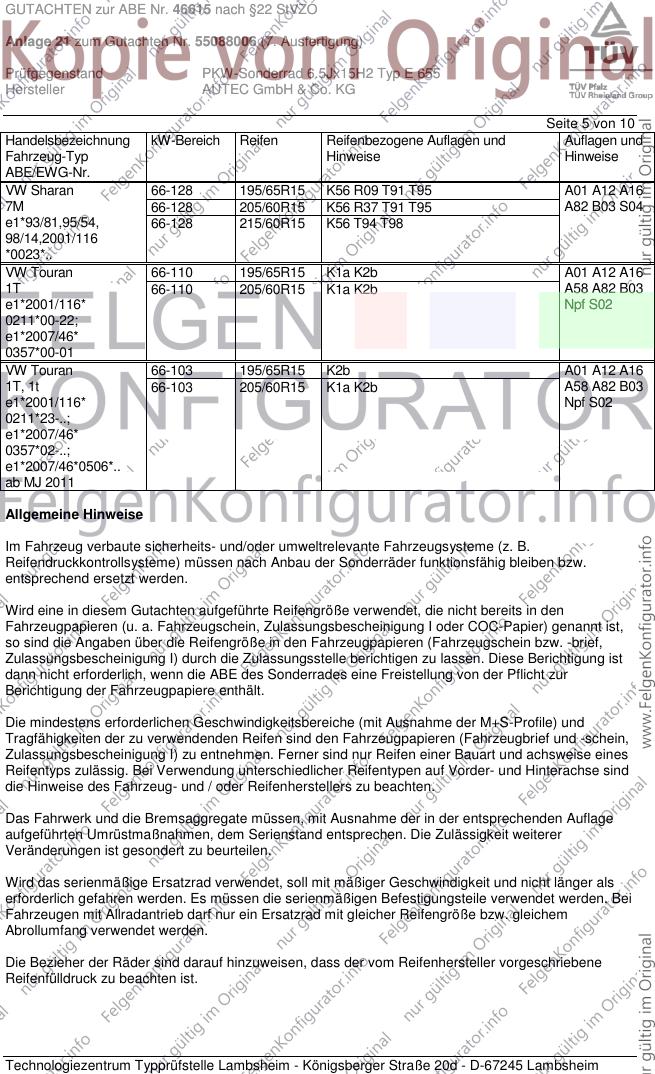

GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Sharan 66-128 195/65R15 K56 R09 T91 T95 A01 A12 A16
7M 66-128 205/60R15 K56 R37 T91 T95 A82 B03 S04
e1*93/81,95/54, 66-128 215/60R15 K56 T94 T98
98/14,2001/116
*0023*..
VW Touran 66-110 195/65R15 K1a K2b A01 A12 A16
1T 66-110 205/60R15 K1a K2b A58 A82 B03
e1*2001/116* Npf S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran 66-103 195/65R15 K2b A01 A12 A16
1T, 1t 66-103 205/60R15 K1a K2b A58 A82 B03
e1*2001/116* Npf S02
0211*23-..;
e1*2007/46*
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 10
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
151 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1510 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.

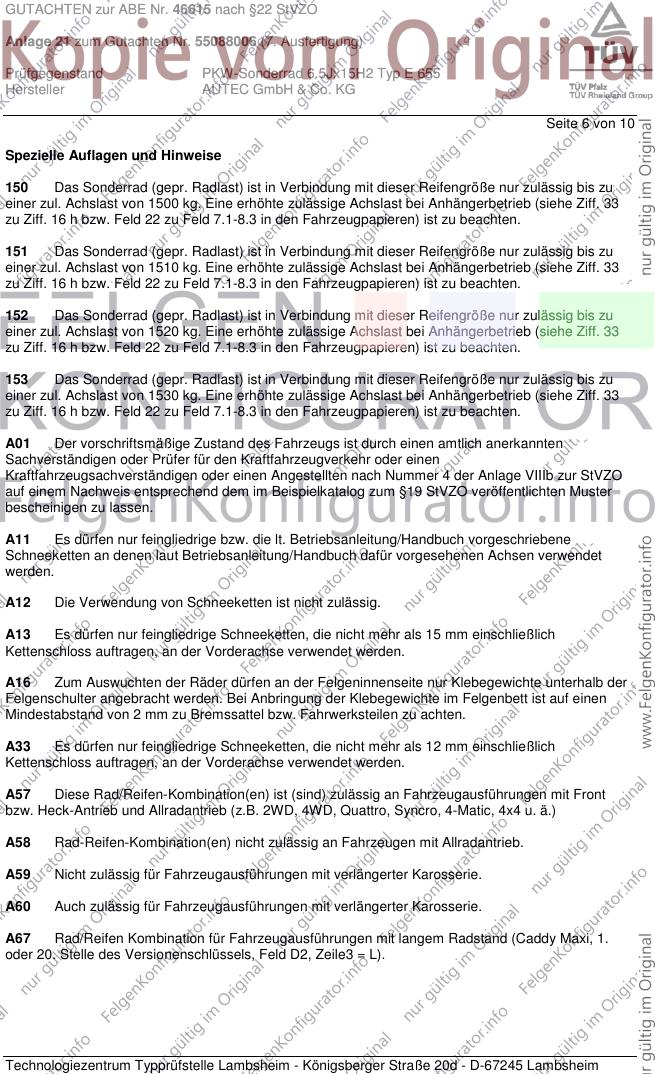

153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1530 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 10

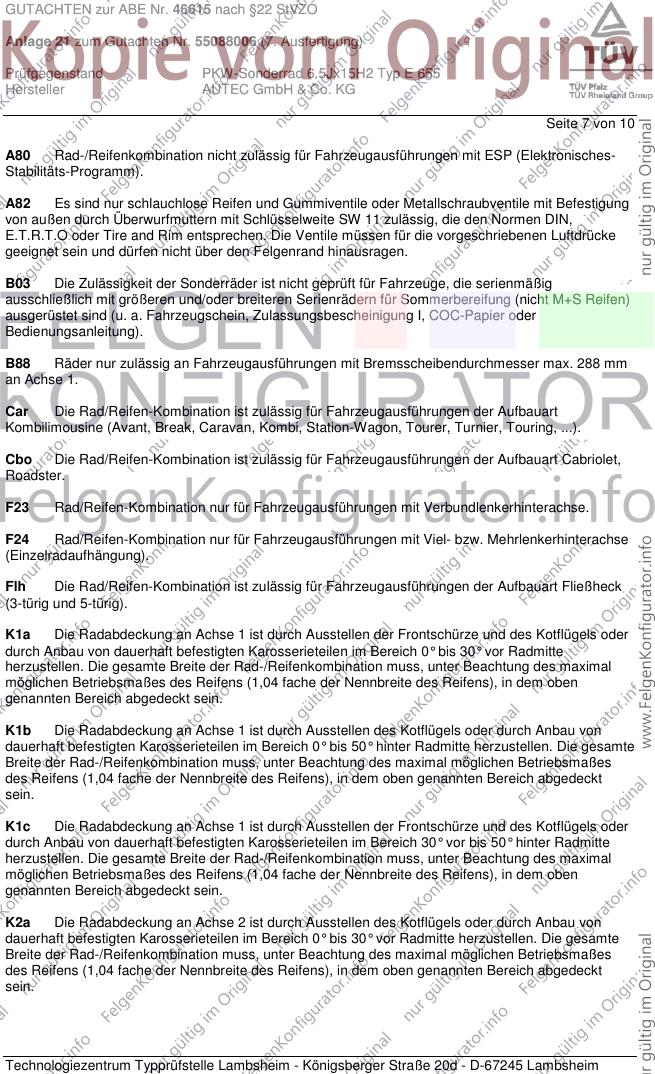

A80 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit ESP (Elektronisches-
Stabilitäts-Programm).
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B88 Räder nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 10

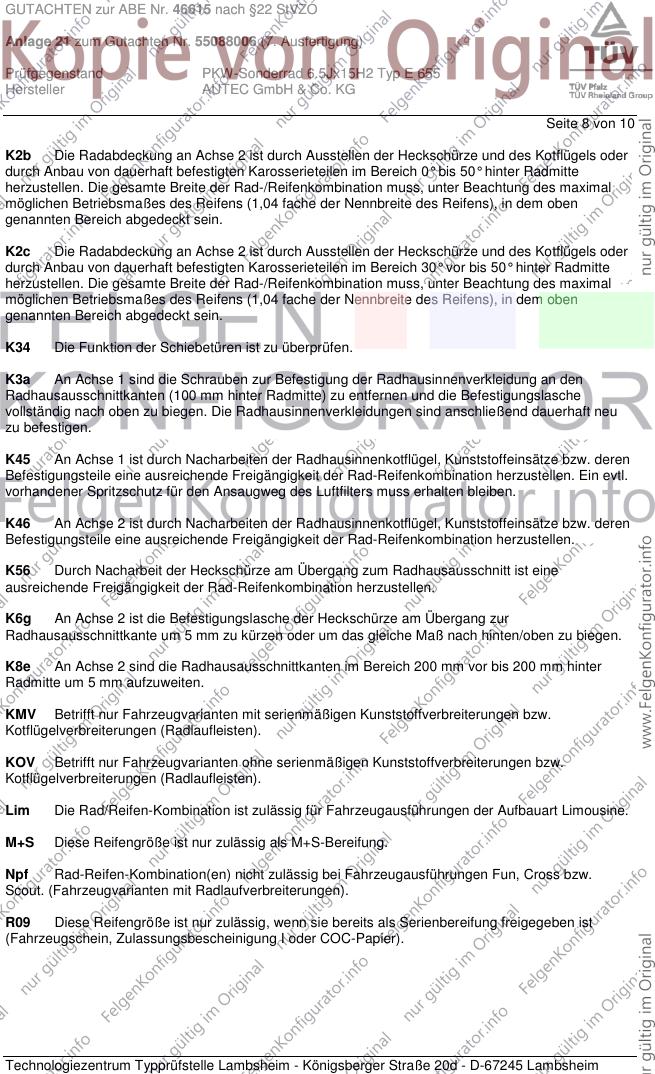

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 10

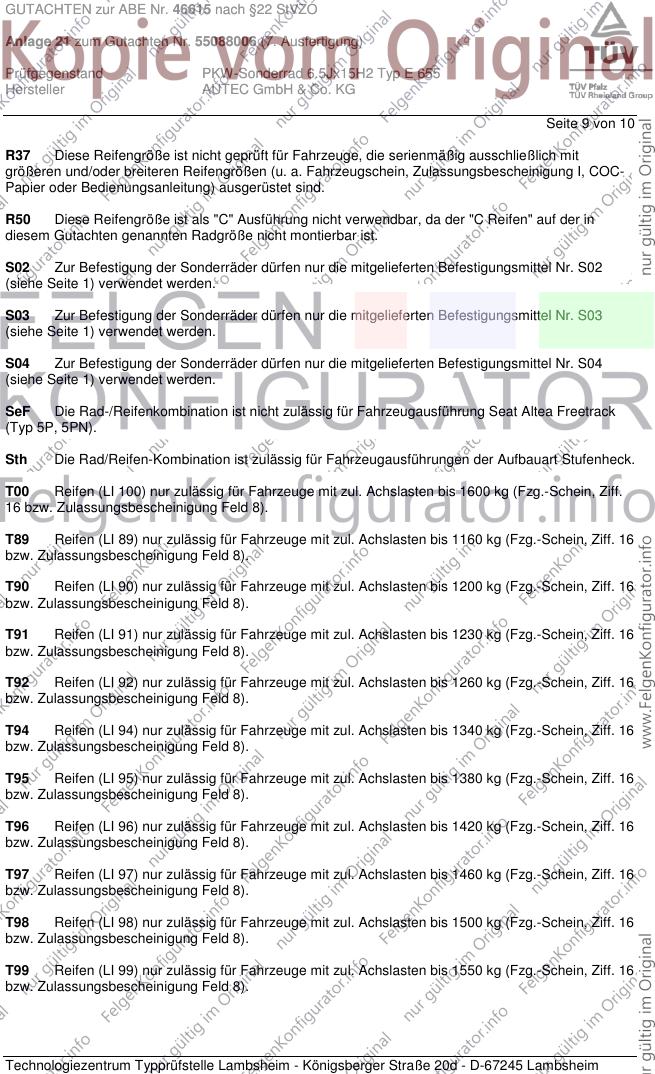

R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46615 nach §22 StVZO
Anlage 21 zum Gutachten Nr. 55088006 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5Jx15H2 Typ E 655
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 10

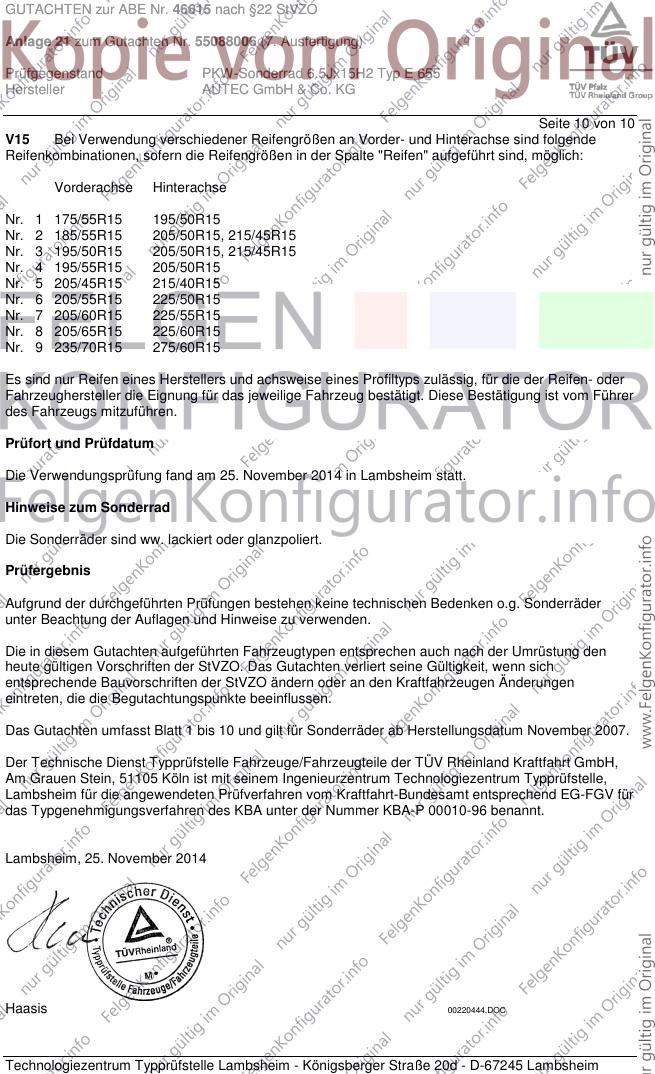

V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. November 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder sind ww. lackiert oder glanzpoliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. November 2014
Haasis 00220444.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
