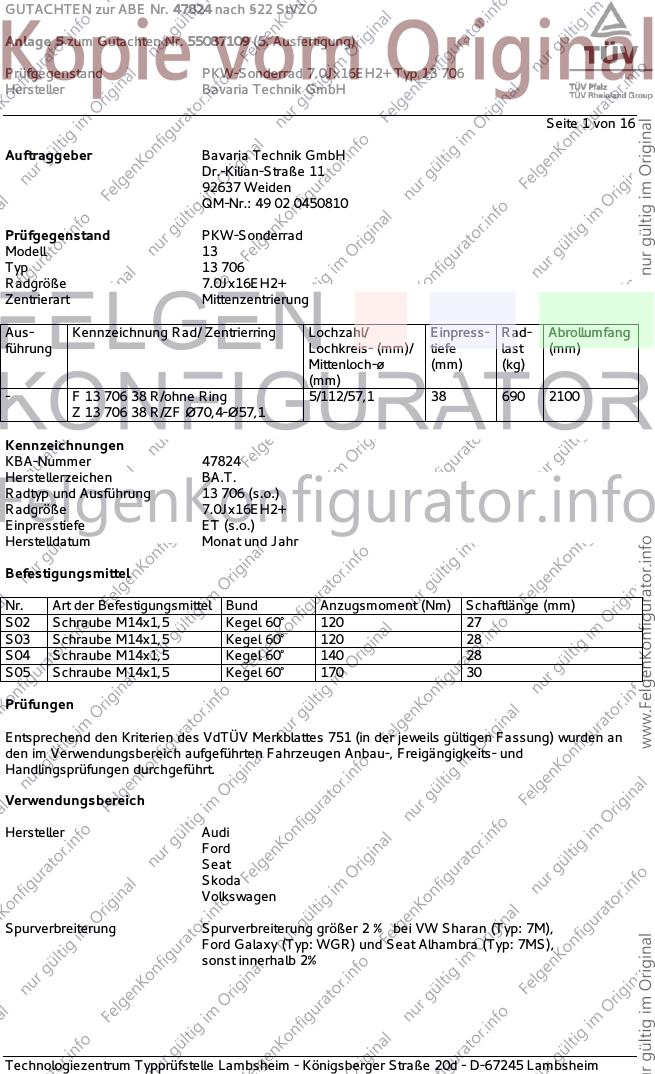

GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 1 von 16
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0450810
Prüfgegenstand PKW-Sonderrad
Modell 13
Typ 13 706
Radgröße 7.0Jx16EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- F 13 706 38 R/ohne Ring 5/112/57,1 38 690 2100
Z 13 706 38 R/ZF Ø70,4-Ø57,1
Kennzeichnungen
KBA-Nummer 47824
Herstellerzeichen BA.T.
Radtyp und Ausführung 13 706 (s.o.)
Radgröße 7.0Jx16EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 27
S03 Schraube M14x1,5 Kegel 60° 120 28
S04 Schraube M14x1,5 Kegel 60° 140 28
S05 Schraube M14x1,5 Kegel 60° 170 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung Spurverbreiterung größer 2 % bei VW Sharan (Typ: 7M),
Ford Galaxy (Typ: WGR) und Seat Alhambra (Typ: 7MS),
sonst innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

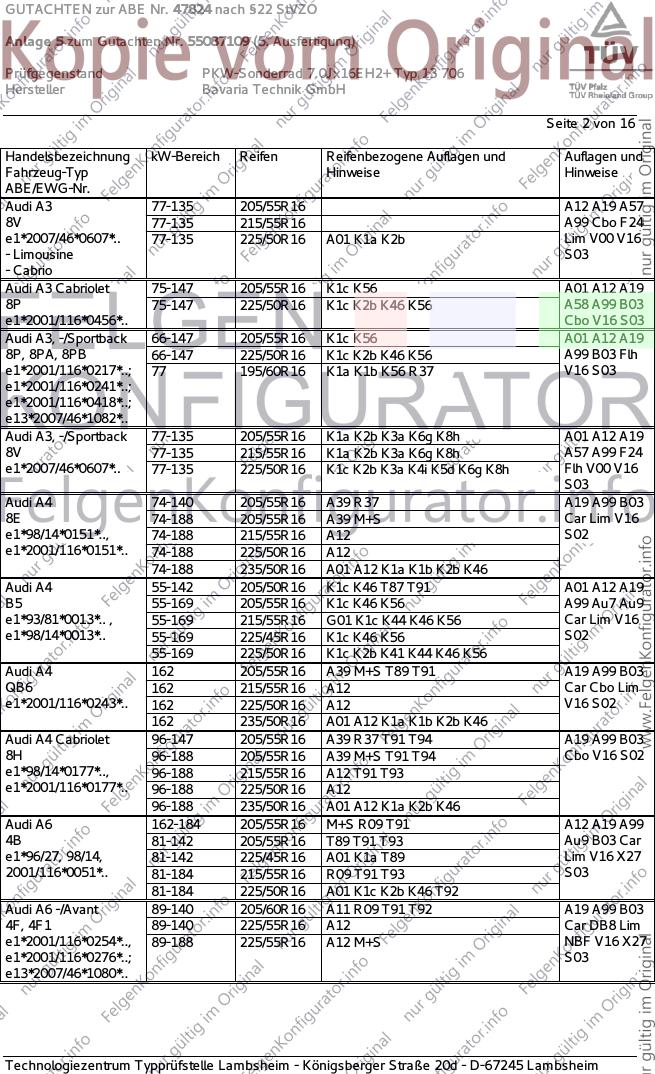

GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/55R16 A12 A19 A57
8V 77-135 215/55R16 A99 Cbo F24
e1*2007/46*0607*.. 77-135 225/50R16 A01 K1a K2b Lim V00 V16
- Limousine S03
- Cabrio
Audi A3 Cabriolet 75-147 205/55R16 K1c K56 A01 A12 A19
8P 75-147 225/50R16 K1c K2b K46 K56 A58 A99 B03
e1*2001/116*0456*.. Cbo V16 S03
Audi A3, -/Sportback 66-147 205/55R16 K1c K56 A01 A12 A19
8P, 8PA, 8PB 66-147 225/50R16 K1c K2b K46 K56 A99 B03 Flh
e1*2001/116*0217*..; 77 195/60R16 K1a K1b K56 R37 V16 S03
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/55R16 K1a K2b K3a K6g K8h A01 A12 A19
8V 77-135 215/55R16 K1a K2b K3a K6g K8h A57 A99 F24
e1*2007/46*0607*.. 77-135 225/50R16 K1c K2b K3a K4i K5d K6g K8h Flh V00 V16
S03
Audi A4 74-140 205/55R16 A39 R37 A19 A99 B03
8E 74-188 205/55R16 A39 M+S Car Lim V16
e1*98/14*0151*.., 74-188 215/55R16 A12 S02
e1*2001/116*0151*.. 74-188 225/50R16 A12
74-188 235/50R16 A01 A12 K1a K1b K2b K46
Audi A4 55-142 205/50R16 K1c K46 T87 T91 A01 A12 A19
B5 55-169 205/55R16 K1c K46 K56 A99 Au7 Au9
e1*93/81*0013*.. , 55-169 215/55R16 G01 K1c K44 K46 K56 Car Lim V16
e1*98/14*0013*.. 55-169 225/45R16 K1c K46 K56 S02
55-169 225/50R16 K1c K2b K41 K44 K46 K56
Audi A4 162 205/55R16 A39 M+S T89 T91 A19 A99 B03
QB6 162 215/55R16 A12 Car Cbo Lim
e1*2001/116*0243*.. 162 225/50R16 A12 V16 S02
162 235/50R16 A01 A12 K1a K1b K2b K46
Audi A4 Cabriolet 96-147 205/55R16 A39 R37 T91 T94 A19 A99 B03
8H 96-188 205/55R16 A39 M+S T91 T94 Cbo V16 S02
e1*98/14*0177*.., 96-188 215/55R16 A12 T91 T93
e1*2001/116*0177*.. 96-188 225/50R16 A12
96-188 235/50R16 A01 A12 K1a K2b K46
Audi A6 162-184 205/55R16 M+S R09 T91 A12 A19 A99
4B 81-142 205/55R16 T89 T91 T93 Au9 B03 Car
e1*96/27, 98/14, 81-142 225/45R16 A01 K1a T89 Lim V16 X27
2001/116*0051*.. 81-184 215/55R16 R09 T91 T93 S03
81-184 225/50R16 A01 K1c K2b K46 T92
Audi A6 -/Avant 89-140 205/60R16 A11 R09 T91 T92 A19 A99 B03
4F, 4F1 89-140 225/55R16 A12 Car DB8 Lim
e1*2001/116*0254*.., 89-188 225/55R16 A12 M+S NBF V16 X27
e1*2001/116*0276*..; S03
e13*2007/46*1080*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

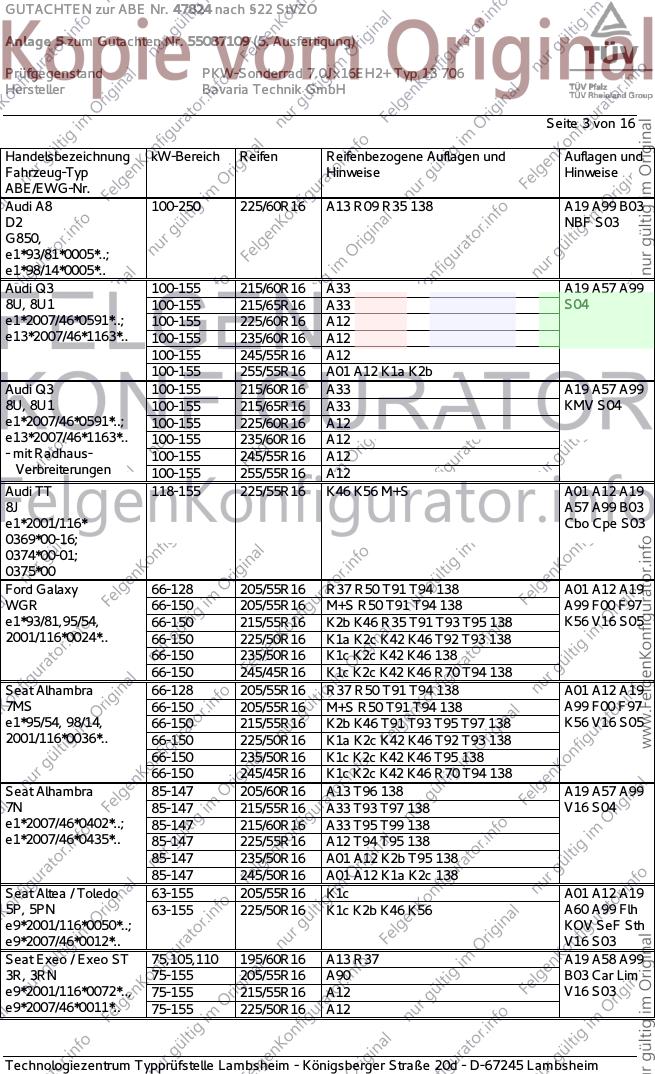

GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 100-250 225/60R16 A13 R09 R35 138 A19 A99 B03
D2 NBF S03
G850,
e1*93/81*0005*..;
e1*98/14*0005*..
Audi Q3 100-155 215/60R16 A33 A19 A57 A99
8U, 8U1 100-155 215/65R16 A33 S04
e1*2007/46*0591*..; 100-155 225/60R16 A12
e13*2007/46*1163*.. 100-155 235/60R16 A12
100-155 245/55R16 A12
100-155 255/55R16 A01 A12 K1a K2b
Audi Q3 100-155 215/60R16 A33 A19 A57 A99
8U, 8U1 100-155 215/65R16 A33 KMV S04
e1*2007/46*0591*..; 100-155 225/60R16 A12
e13*2007/46*1163*.. 100-155 235/60R16 A12
- mit Radhaus- 100-155 245/55R16 A12
Verbreiterungen 100-155 255/55R16 A12
Audi TT 118-155 225/55R16 K46 K56 M+S A01 A12 A19
8J A57 A99 B03
e1*2001/116* Cbo Cpe S03
0369*00-16;
0374*00-01;
0375*00
Ford Galaxy 66-128 205/55R16 R37 R50 T91 T94 138 A01 A12 A19
WGR 66-150 205/55R16 M+S R50 T91 T94 138 A99 F00 F97
e1*93/81,95/54, 66-150 215/55R16 K2b K46 R35 T91 T93 T95 138 K56 V16 S05
2001/116*0024*.. 66-150 225/50R16 K1a K2c K42 K46 T92 T93 138
66-150 235/50R16 K1c K2c K42 K46 138
66-150 245/45R16 K1c K2c K42 K46 R70 T94 138
Seat Alhambra 66-128 205/55R16 R37 R50 T91 T94 138 A01 A12 A19
7MS 66-150 205/55R16 M+S R50 T91 T94 138 A99 F00 F97
e1*95/54, 98/14, 66-150 215/55R16 K2b K46 T91 T93 T95 T97 138 K56 V16 S05
2001/116*0036*.. 66-150 225/50R16 K1a K2c K42 K46 T92 T93 138
66-150 235/50R16 K1c K2c K42 K46 T95 138
66-150 245/45R16 K1c K2c K42 K46 R70 T94 138
Seat Alhambra 85-147 205/60R16 A13 T96 138 A19 A57 A99
7N 85-147 215/55R16 A33 T93 T97 138 V16 S04
e1*2007/46*0402*..; 85-147 215/60R16 A33 T95 T99 138
e1*2007/46*0435*.. 85-147 225/55R16 A12 T94 T95 138
85-147 235/50R16 A01 A12 K2b T95 138
85-147 245/50R16 A01 A12 K1a K2c 138
Seat Altea / Toledo 63-155 205/55R16 K1c A01 A12 A19
5P, 5PN 63-155 225/50R16 K1c K2b K46 K56 A60 A99 Flh
e9*2001/116*0050*..; KOV SeF Sth
e9*2007/46*0012*.. V16 S03
Seat Exeo / Exeo ST 75,105,110 195/60R16 A13 R37 A19 A58 A99
3R, 3RN 75-155 205/55R16 A90 B03 Car Lim
e9*2001/116*0072*.., 75-155 215/55R16 A12 V16 S03
e9*2007/46*0011*.. 75-155 225/50R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

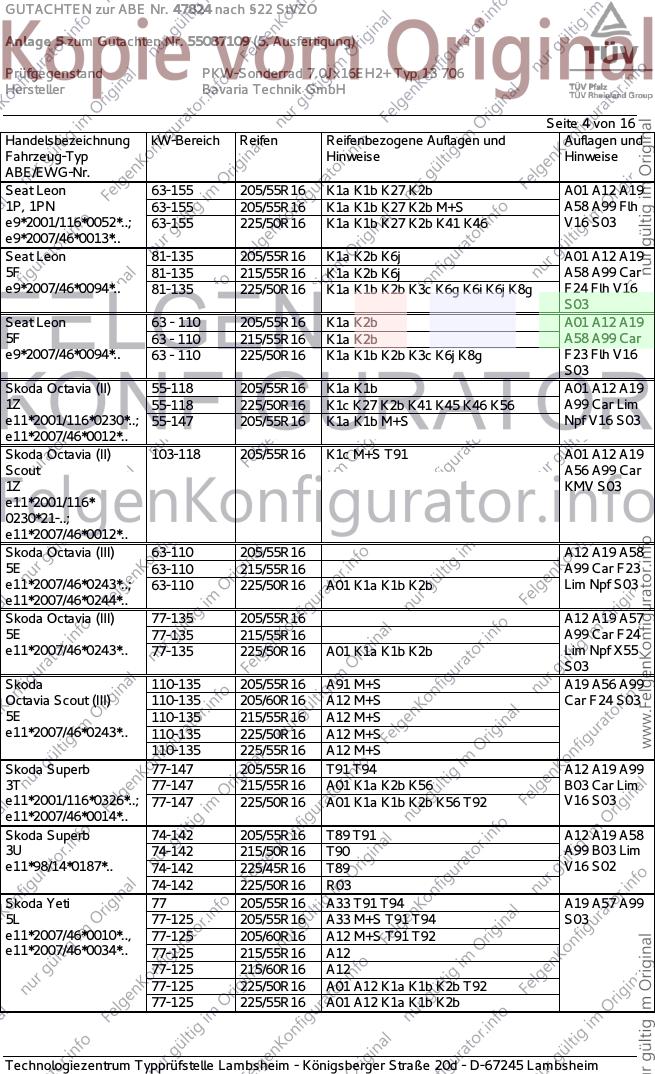

GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63-155 205/55R16 K1a K1b K27 K2b A01 A12 A19
1P, 1PN 63-155 205/55R16 K1a K1b K27 K2b M+S A58 A99 Flh
e9*2001/116*0052*..; 63-155 225/50R16 K1a K1b K27 K2b K41 K46 V16 S03
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 K1a K2b K6j A01 A12 A19
5F 81-135 215/55R16 K1a K2b K6j A58 A99 Car
e9*2007/46*0094*.. 81-135 225/50R16 K1a K1b K2b K3c K6g K6i K6j K8g F24 Flh V16
S03
Seat Leon 63 - 110 205/55R16 K1a K2b A01 A12 A19
5F 63 - 110 215/55R16 K1a K2b A58 A99 Car
e9*2007/46*0094*.. 63 - 110 225/50R16 K1a K1b K2b K3c K6j K8g F23 Flh V16
S03
Skoda Octavia (II) 55-118 205/55R16 K1a K1b A01 A12 A19
1Z 55-118 225/50R16 K1c K27 K2b K41 K45 K46 K56 A99 Car Lim
e11*2001/116*0230*..; 55-147 205/55R16 K1a K1b M+S Npf V16 S03
e11*2007/46*0012*..
Skoda Octavia (II) 103-118 205/55R16 K1c M+S T91 A01 A12 A19
Scout A56 A99 Car
1Z KMV S03
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 A12 A19 A58
5E 63-110 215/55R16 A99 Car F23
e11*2007/46*0243*..; 63-110 225/50R16 A01 K1a K1b K2b Lim Npf S03
e11*2007/46*0244*..
Skoda Octavia (III) 77-135 205/55R16 A12 A19 A57
5E 77-135 215/55R16 A99 Car F24
e11*2007/46*0243*.. 77-135 225/50R16 A01 K1a K1b K2b Lim Npf X55
S03
Skoda 110-135 205/55R16 A91 M+S A19 A56 A99
Octavia Scout (III) 110-135 205/60R16 A12 M+S Car F24 S03
5E 110-135 215/55R16 A12 M+S
e11*2007/46*0243*.. 110-135 225/50R16 A12 M+S
110-135 225/55R16 A12 M+S
Skoda Superb 77-147 205/55R16 T91 T94 A12 A19 A99
3T 77-147 215/55R16 A01 K1a K2b K56 B03 Car Lim
e11*2001/116*0326*..; 77-147 225/50R16 A01 K1a K1b K2b K56 T92 V16 S03
e11*2007/46*0014*..
Skoda Superb 74-142 205/55R16 T89 T91 A12 A19 A58
3U 74-142 215/50R16 T90 A99 B03 Lim
e11*98/14*0187*.. 74-142 225/45R16 T89 V16 S02
74-142 225/50R16 R03
Skoda Yeti 77 205/55R16 A33 T91 T94 A19 A57 A99
5L 77-125 205/55R16 A33 M+S T91 T94 S03
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92
e11*2007/46*0034*.. 77-125 215/55R16 A12
77-125 215/60R16 A12
77-125 225/50R16 A01 A12 K1a K1b K2b T92
77-125 225/55R16 A01 A12 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

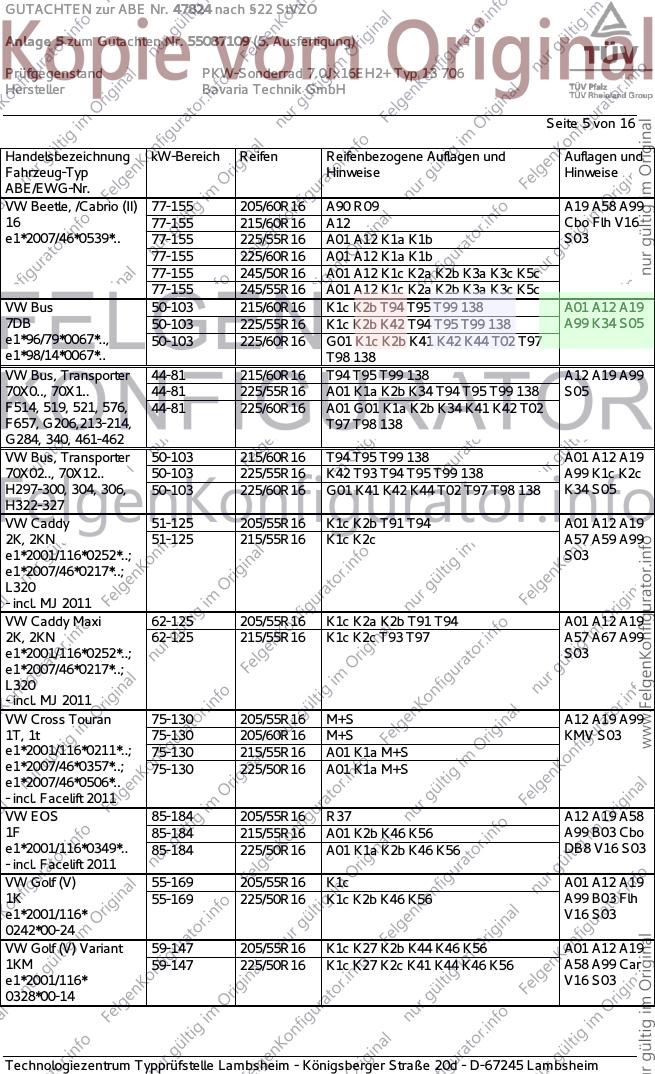

GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle, /Cabrio (II) 77-155 205/60R16 A90 R09 A19 A58 A99
16 77-155 215/60R16 A12 Cbo Flh V16
e1*2007/46*0539*.. 77-155 225/55R16 A01 A12 K1a K1b S03
77-155 225/60R16 A01 A12 K1a K1b
77-155 245/50R16 A01 A12 K1c K2a K2b K3a K3c K5c
77-155 245/55R16 A01 A12 K1c K2a K2b K3a K3c K5c
VW Bus 50-103 215/60R16 K1c K2b T94 T95 T99 138 A01 A12 A19
7DB 50-103 225/55R16 K1c K2b K42 T94 T95 T99 138 A99 K34 S05
e1*96/79*0067*.., 50-103 225/60R16 G01 K1c K2b K41 K42 K44 T02 T97
e1*98/14*0067*.. T98 138
VW Bus, Transporter 44-81 215/60R16 T94 T95 T99 138 A12 A19 A99
70X0.., 70X1.. 44-81 225/55R16 A01 K1a K2b K34 T94 T95 T99 138 S05
F514, 519, 521, 576, 44-81 225/60R16 A01 G01 K1a K2b K34 K41 K42 T02
F657, G206,213-214, T97 T98 138
G284, 340, 461-462
VW Bus, Transporter 50-103 215/60R16 T94 T95 T99 138 A01 A12 A19
70X02.., 70X12.. 50-103 225/55R16 K42 T93 T94 T95 T99 138 A99 K1c K2c
H297-300, 304, 306, 50-103 225/60R16 G01 K41 K42 K44 T02 T97 T98 138 K34 S05
H322-327
VW Caddy 51-125 205/55R16 K1c K2b T91 T94 A01 A12 A19
2K, 2KN 51-125 215/55R16 K1c K2c A57 A59 A99
e1*2001/116*0252*..; S03
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Caddy Maxi 62-125 205/55R16 K1c K2a K2b T91 T94 A01 A12 A19
2K, 2KN 62-125 215/55R16 K1c K2c T93 T97 A57 A67 A99
e1*2001/116*0252*..; S03
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Cross Touran 75-130 205/55R16 M+S A12 A19 A99
1T, 1t 75-130 205/60R16 M+S KMV S03
e1*2001/116*0211*..; 75-130 215/55R16 A01 K1a M+S
e1*2007/46*0357*..; 75-130 225/50R16 A01 K1a M+S
e1*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 205/55R16 R37 A12 A19 A58
1F 85-184 215/55R16 A01 K2b K46 K56 A99 B03 Cbo
e1*2001/116*0349*.. 85-184 225/50R16 A01 K1a K2b K46 K56 DB8 V16 S03
- incl. Facelift 2011
VW Golf (V) 55-169 205/55R16 K1c A01 A12 A19
1K 55-169 225/50R16 K1c K2b K46 K56 A99 B03 Flh
e1*2001/116* V16 S03
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A12 A19
1KM 59-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A58 A99 Car
e1*2001/116* V16 S03
0328*00-14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH

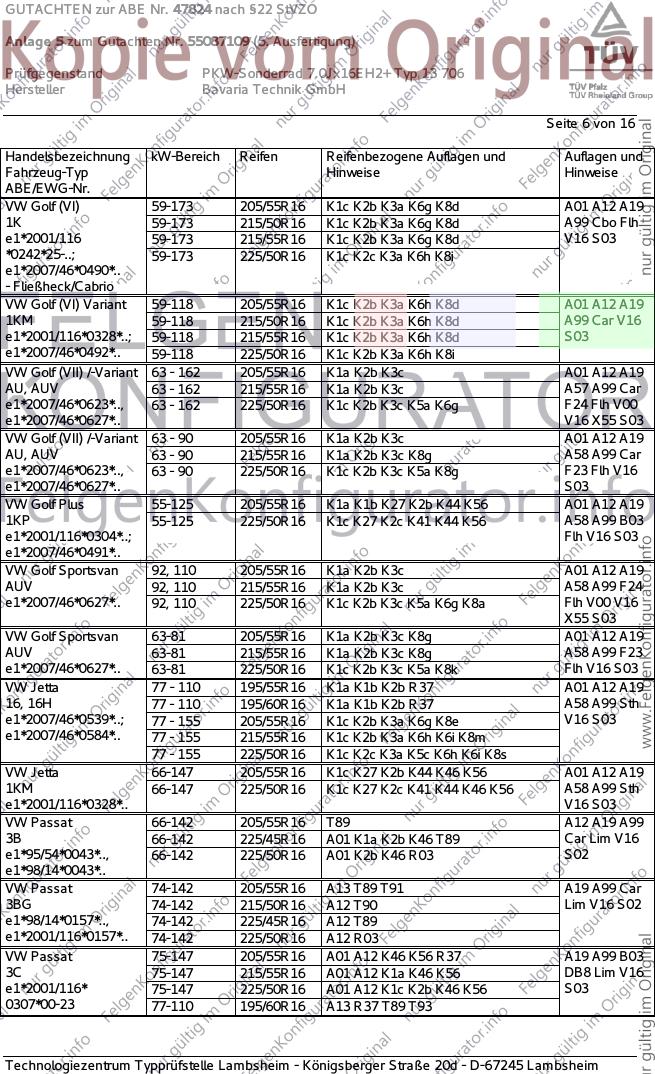

Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-173 205/55R16 K1c K2b K3a K6g K8d A01 A12 A19
1K 59-173 215/50R16 K1c K2b K3a K6g K8d A99 Cbo Flh
e1*2001/116 59-173 215/55R16 K1c K2b K3a K6g K8d V16 S03
*0242*25-..; 59-173 225/50R16 K1c K2c K3a K6h K8i
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 K1c K2b K3a K6h K8d A01 A12 A19
1KM 59-118 215/50R16 K1c K2b K3a K6h K8d A99 Car V16
e1*2001/116*0328*..; 59-118 215/55R16 K1c K2b K3a K6h K8d S03
e1*2007/46*0492*.. 59-118 225/50R16 K1c K2b K3a K6h K8i
VW Golf (VII) /-Variant 63 - 162 205/55R16 K1a K2b K3c A01 A12 A19
AU, AUV 63 - 162 215/55R16 K1a K2b K3c A57 A99 Car
e1*2007/46*0623*.., 63 - 162 225/50R16 K1c K2b K3c K5a K6g F24 Flh V00
e1*2007/46*0627*.. V16 X55 S03
VW Golf (VII) /-Variant 63 - 90 205/55R16 K1a K2b K3c A01 A12 A19
AU, AUV 63 - 90 215/55R16 K1a K2b K3c K8g A58 A99 Car
e1*2007/46*0623*.., 63 - 90 225/50R16 K1c K2b K3c K5a K8g F23 Flh V16
e1*2007/46*0627*.. S03
VW Golf Plus 55-125 205/55R16 K1a K1b K27 K2b K44 K56 A01 A12 A19
1KP 55-125 225/50R16 K1c K27 K2c K41 K44 K56 A58 A99 B03
e1*2001/116*0304*..; Flh V16 S03
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/55R16 K1a K2b K3c A01 A12 A19
AUV 92, 110 215/55R16 K1a K2b K3c A58 A99 F24
e1*2007/46*0627*.. 92, 110 225/50R16 K1c K2b K3c K5a K6g K8a Flh V00 V16
X55 S03
VW Golf Sportsvan 63-81 205/55R16 K1a K2b K3c K8g A01 A12 A19
AUV 63-81 215/55R16 K1a K2b K3c K8g A58 A99 F23
e1*2007/46*0627*.. 63-81 225/50R16 K1c K2b K3c K5a K8k Flh V16 S03
VW Jetta 77 - 110 195/55R16 K1a K1b K2b R37 A01 A12 A19
16, 16H 77 - 110 195/60R16 K1a K1b K2b R37 A58 A99 Sth
e1*2007/46*0539*..; 77 - 155 205/55R16 K1c K2b K3a K6g K8e V16 S03
e1*2007/46*0584*.. 77 - 155 215/55R16 K1c K2b K3a K6h K6i K8m
77 - 155 225/50R16 K1c K2c K3a K5c K6h K6i K8s
VW Jetta 66-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A12 A19
1KM 66-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A58 A99 Sth
e1*2001/116*0328*.. V16 S03
VW Passat 66-142 205/55R16 T89 A12 A19 A99
3B 66-142 225/45R16 A01 K1a K2b K46 T89 Car Lim V16
e1*95/54*0043*.., 66-142 225/50R16 A01 K2b K46 R03 S02
e1*98/14*0043*..
VW Passat 74-142 205/55R16 A13 T89 T91 A19 A99 Car
3BG 74-142 215/50R16 A12 T90 Lim V16 S02
e1*98/14*0157*.., 74-142 225/45R16 A12 T89
e1*2001/116*0157*.. 74-142 225/50R16 A12 R03
VW Passat 75-147 205/55R16 A01 A12 K46 K56 R37 A19 A99 B03
3C 75-147 215/55R16 A01 A12 K1a K46 K56 DB8 Lim V16
e1*2001/116* 75-147 225/50R16 A01 A12 K1c K2b K46 K56 S03
0307*00-23 77-110 195/60R16 A13 R37 T89 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH

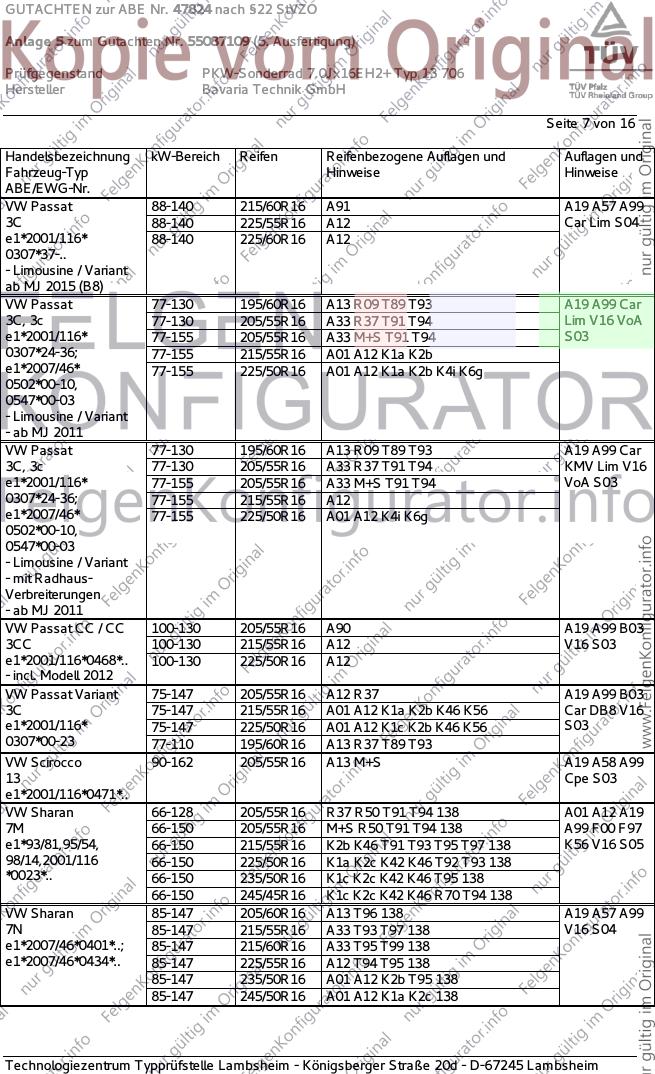

Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 88-140 215/60R16 A91 A19 A57 A99
3C 88-140 225/55R16 A12 Car Lim S04
e1*2001/116* 88-140 225/60R16 A12
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8)
VW Passat 77-130 195/60R16 A13 R09 T89 T93 A19 A99 Car
3C, 3c 77-130 205/55R16 A33 R37 T91 T94 Lim V16 VoA
e1*2001/116* 77-155 205/55R16 A33 M+S T91 T94 S03
0307*24-36; 77-155 215/55R16 A01 A12 K1a K2b
e1*2007/46* 77-155 225/50R16 A01 A12 K1a K2b K4i K6g
0502*00-10,
0547*00-03
- Limousine / Variant
- ab MJ 2011
VW Passat 77-130 195/60R16 A13 R09 T89 T93 A19 A99 Car
3C, 3c 77-130 205/55R16 A33 R37 T91 T94 KMV Lim V16
e1*2001/116* 77-155 205/55R16 A33 M+S T91 T94 VoA S03
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A01 A12 K4i K6g
0502*00-10,
0547*00-03
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat CC / CC 100-130 205/55R16 A90 A19 A99 B03
3CC 100-130 215/55R16 A12 V16 S03
e1*2001/116*0468*.. 100-130 225/50R16 A12
- incl. Modell 2012
VW Passat Variant 75-147 205/55R16 A12 R37 A19 A99 B03
3C 75-147 215/55R16 A01 A12 K1a K2b K46 K56 Car DB8 V16
e1*2001/116* 75-147 225/50R16 A01 A12 K1c K2b K46 K56 S03
0307*00-23 77-110 195/60R16 A13 R37 T89 T93
VW Scirocco 90-162 205/55R16 A13 M+S A19 A58 A99
13 Cpe S03
e1*2001/116*0471*..
VW Sharan 66-128 205/55R16 R37 R50 T91 T94 138 A01 A12 A19
7M 66-150 205/55R16 M+S R50 T91 T94 138 A99 F00 F97
e1*93/81,95/54, 66-150 215/55R16 K2b K46 T91 T93 T95 T97 138 K56 V16 S05
98/14,2001/116 66-150 225/50R16 K1a K2c K42 K46 T92 T93 138
*0023*.. 66-150 235/50R16 K1c K2c K42 K46 T95 138
66-150 245/45R16 K1c K2c K42 K46 R70 T94 138
VW Sharan 85-147 205/60R16 A13 T96 138 A19 A57 A99
7N 85-147 215/55R16 A33 T93 T97 138 V16 S04
e1*2007/46*0401*..; 85-147 215/60R16 A33 T95 T99 138
e1*2007/46*0434*.. 85-147 225/55R16 A12 T94 T95 138
85-147 235/50R16 A01 A12 K2b T95 138
85-147 245/50R16 A01 A12 K1a K2c 138
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH

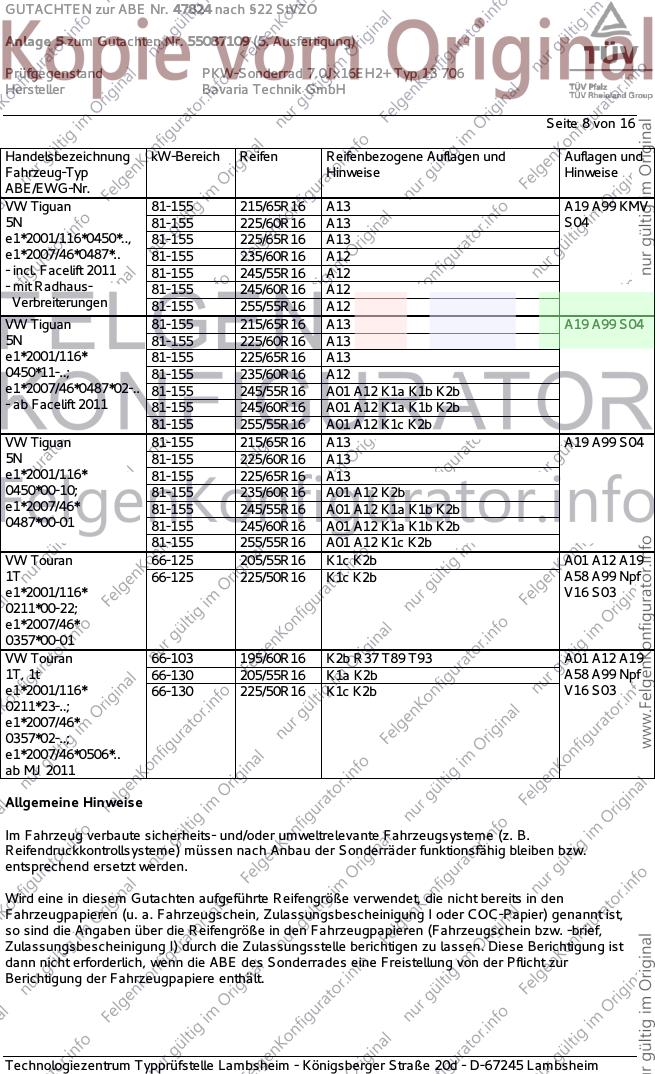

Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 215/65R16 A13 A19 A99 KMV
5N 81-155 225/60R16 A13 S04
e1*2001/116*0450*.., 81-155 225/65R16 A13
e1*2007/46*0487*.. 81-155 235/60R16 A12
- incl. Facelift 2011 81-155 245/55R16 A12
- mit Radhaus- 81-155 245/60R16 A12
Verbreiterungen 81-155 255/55R16 A12
VW Tiguan 81-155 215/65R16 A13 A19 A99 S04
5N 81-155 225/60R16 A13
e1*2001/116* 81-155 225/65R16 A13
0450*11-..; 81-155 235/60R16 A12
e1*2007/46*0487*02-.. 81-155 245/55R16 A01 A12 K1a K1b K2b
- ab Facelift 2011 81-155 245/60R16 A01 A12 K1a K1b K2b
81-155 255/55R16 A01 A12 K1c K2b
VW Tiguan 81-155 215/65R16 A13 A19 A99 S04
5N 81-155 225/60R16 A13
e1*2001/116* 81-155 225/65R16 A13
0450*00-10; 81-155 235/60R16 A01 A12 K2b
e1*2007/46* 81-155 245/55R16 A01 A12 K1a K1b K2b
0487*00-01 81-155 245/60R16 A01 A12 K1a K1b K2b
81-155 255/55R16 A01 A12 K1c K2b
VW Touran 66-125 205/55R16 K1c K2b A01 A12 A19
1T 66-125 225/50R16 K1c K2b A58 A99 Npf
e1*2001/116* V16 S03
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran 66-103 195/60R16 K2b R37 T89 T93 A01 A12 A19
1T, 1t 66-130 205/55R16 K1a K2b A58 A99 Npf
e1*2001/116* 66-130 225/50R16 K1c K2b V16 S03
0211*23-..;
e1*2007/46*
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 9 von 16

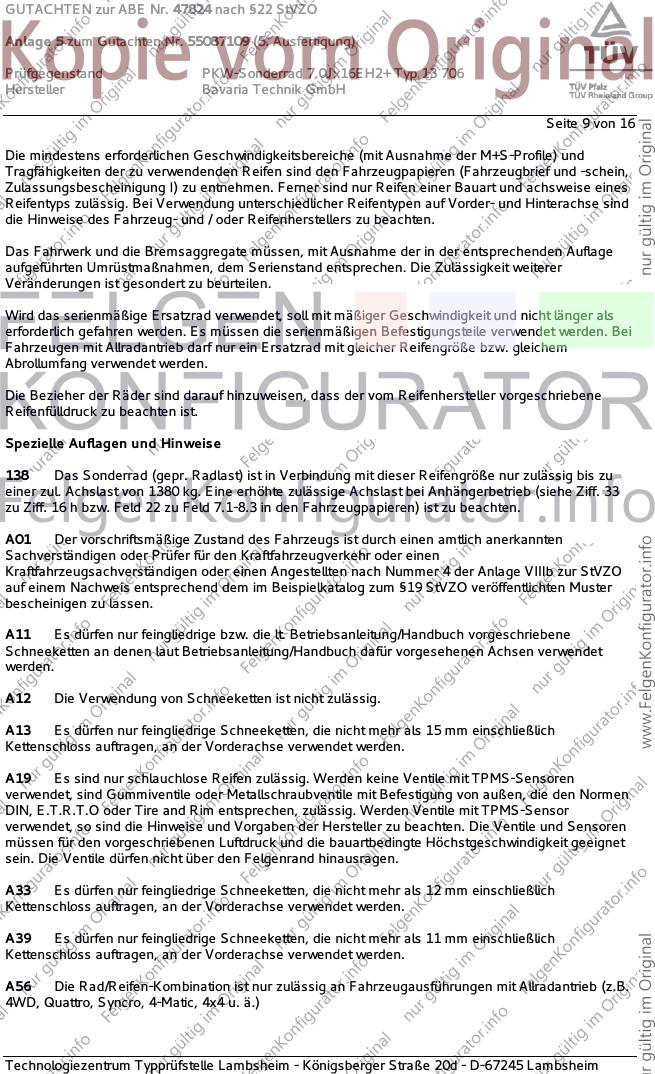

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 10 von 16

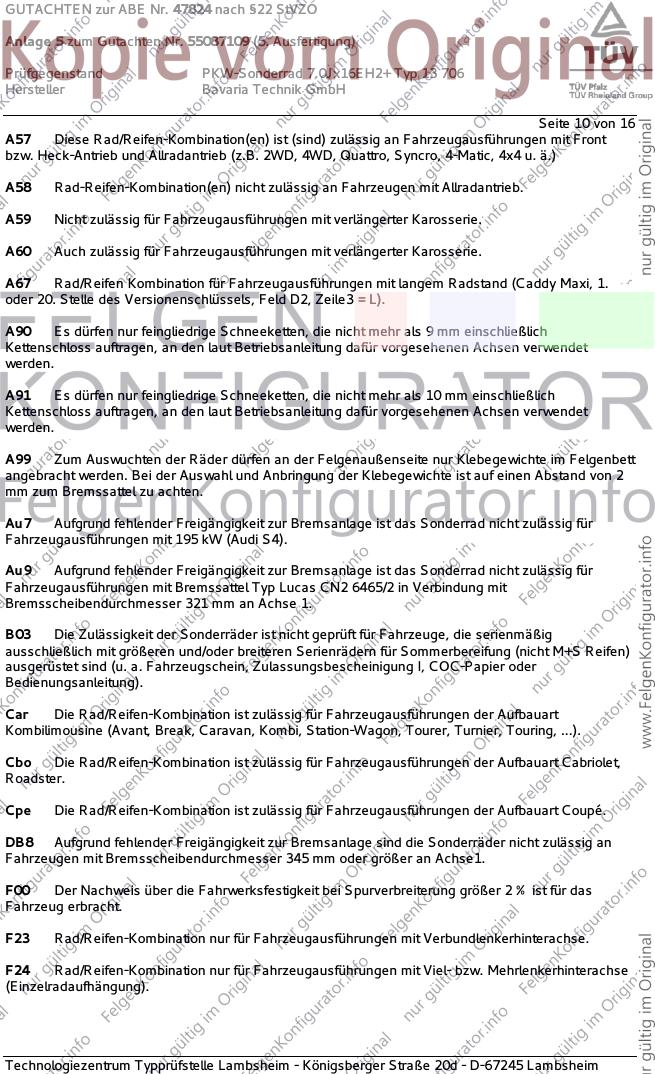

A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F00 Der Nachweis über die Fahrwerksfestigkeit bei Spurverbreiterung größer 2 % ist für das
Fahrzeug erbracht.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 11 von 16

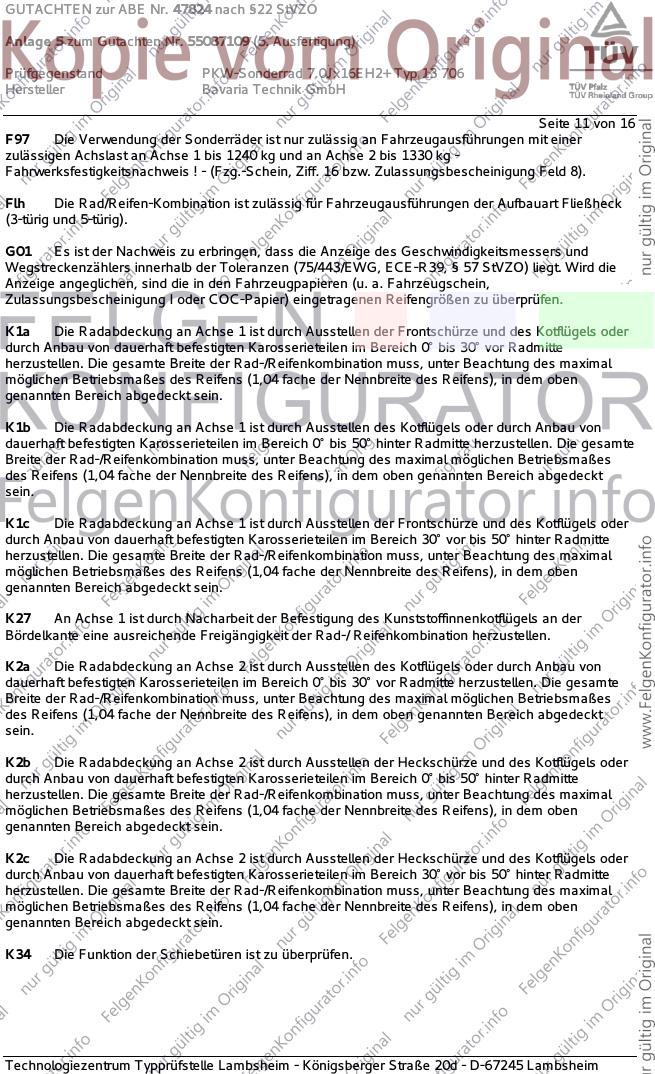

F97 Die Verwendung der Sonderräder ist nur zulässig an Fahrzeugausführungen mit einer
zulässigen Achslast an Achse 1 bis 1240 kg und an Achse 2 bis 1330 kg -
Fahrwerksfestigkeitsnachweis ! - (Fzg.-Schein, Ziff. 16 bzw. Zulassungsbescheinigung Feld 8).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 12 von 16

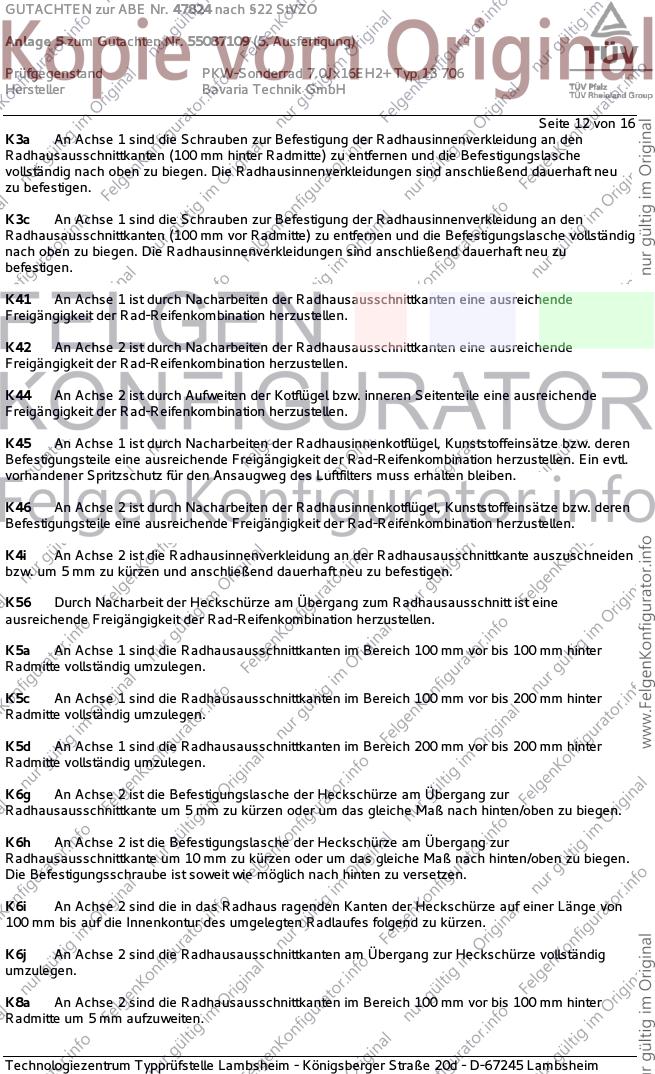

K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 13 von 16

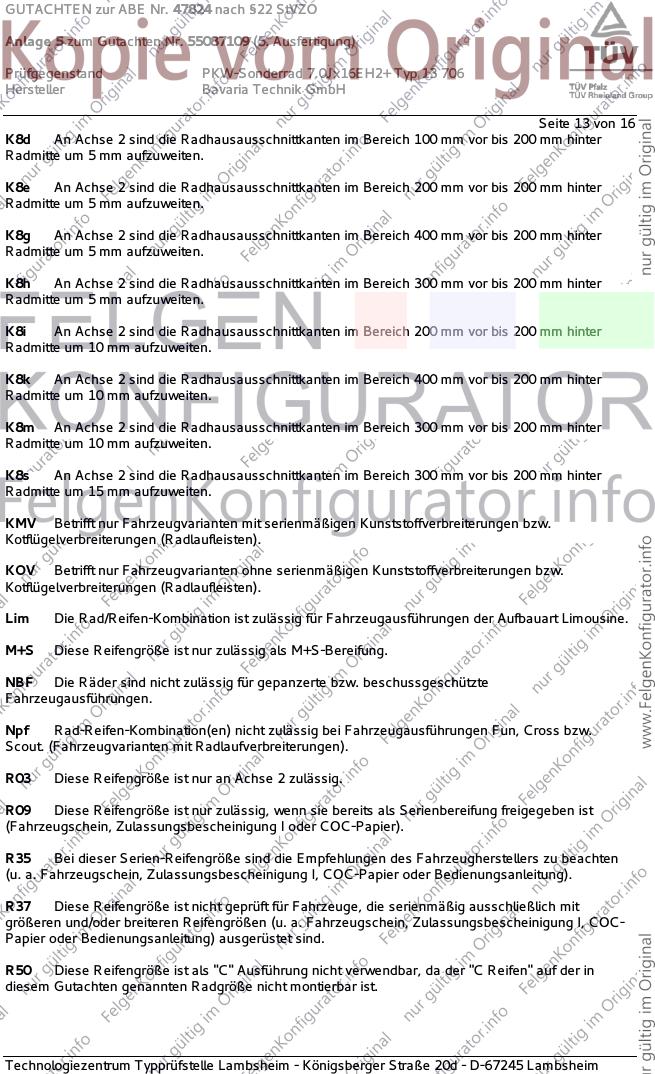

K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 14 von 16

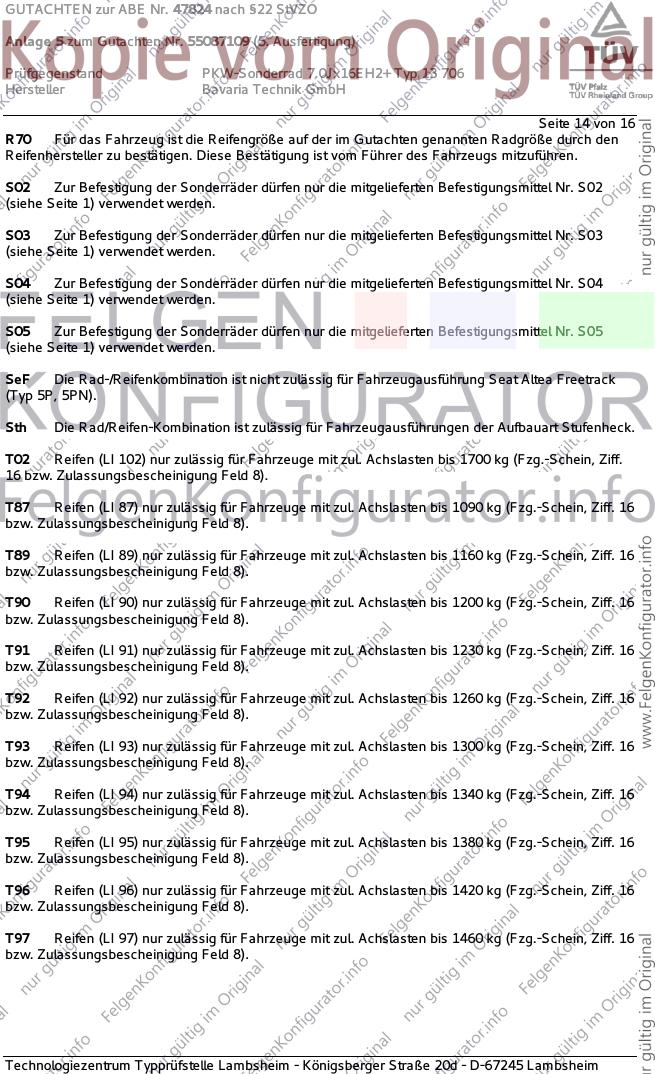

R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 15 von 16

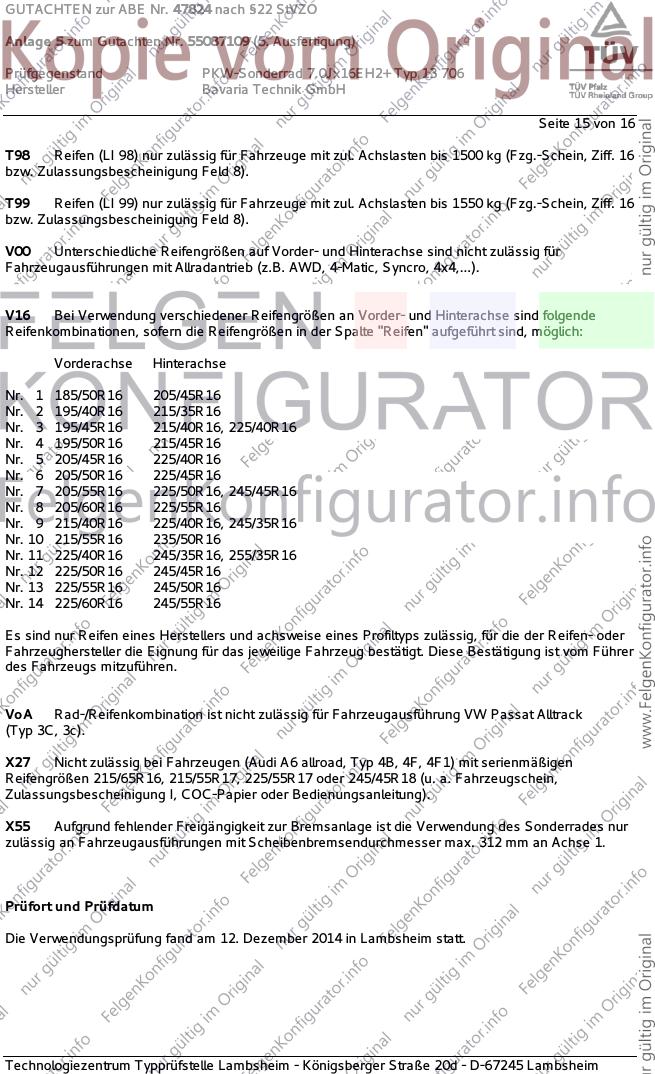

T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. Dezember 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55087109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Juli 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. Dezember 2014
Laux 00221132.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
