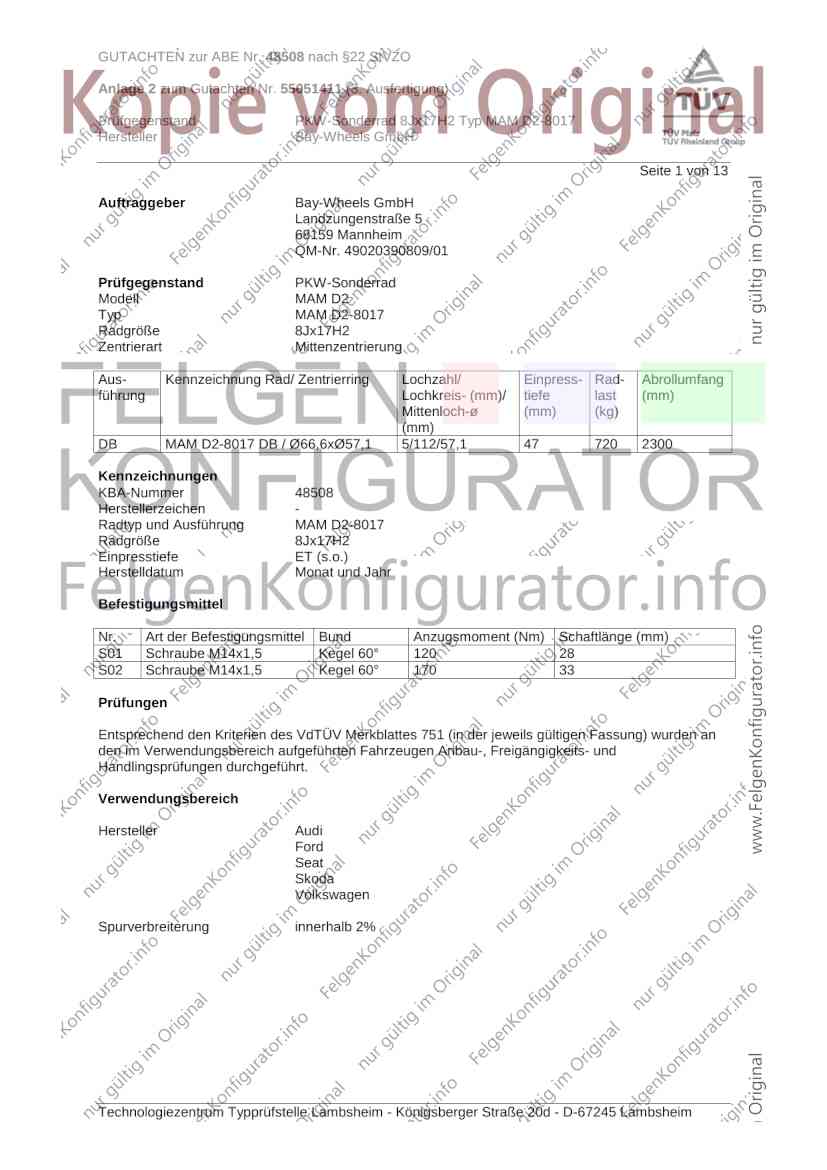

GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55051411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 1 von 13
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM D2
Typ MAM D2-8017
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB MAM D2-8017 DB / Ø66,6xØ57,1 5/112/57,1 47 720 2300
Kennzeichnungen
KBA-Nummer 48508
Herstellerzeichen -
Radtyp und Ausführung MAM D2-8017
Radgröße 8Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 170 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55051411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 215/45R17 0A1 A02 A04
8V 77-135 225/45R17 A05 A08 A09
e1*2007/46*0607*.. 77-135 235/40R17 A12 A14 A16
- Limousine 77-135 235/45R17 A19 A57 Cbo
- Cabrio F24 Lim V00
V17 S01
Audi A3 Cabriolet 75-147 205/50R17 A01 K1a K56 R37 R70 0A1 A02 A04
8P 75-147 215/45R17 R37 T87 T88 A05 A08 A09
e1*2001/116*0456*.. 75-147 225/45R17 A01 K1a K56 A12 A14 A19
75-147 235/45R17 A01 K1c K56 A58 Cbo V17
75-147 245/40R17 A01 K1c K2b K46 K56 S01
Audi A3, -/Sportback 184-195 205/50R17 A01 K1a K56 M+S R70 0A1 A02 A04
8P, 8PA 184-195 215/45R17 M+S T88 T91 A05 A08 A09
e1*2001/116*0217*.., 184-195 225/45R17 A01 K1a K56 A12 A14 A19
e1*2001/116*0418*.. 184-195 235/45R17 A01 K1c K56 B03 Flh V17
184-195 245/40R17 A01 K1c K2b K46 K56 S01
Audi A3, -/Sportback 66-147 205/50R17 A01 K1a K56 R37 R70 0A1 A02 A04
8P, 8PA, 8PB 66-147 215/45R17 R37 T87 T88 A05 A08 A09
e1*2001/116*0217*..; 66-147 225/45R17 A01 K1a K56 A12 A14 A19
e1*2001/116*0241*..; 66-147 235/45R17 A01 K1c K56 Flh V17 S01
e1*2001/116*0418*..; 66-147 245/40R17 A01 K1c K2b K46 K56
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/50R17 R70 0A1 A02 A04
8V 77-135 215/45R17 A05 A08 A09
e1*2007/46*0607*.. 77-135 225/45R17 A12 A14 A16
77-135 235/40R17 A01 K1a K2b K3a K6g K8h A19 A57 F24
77-135 235/45R17 A01 K1a K2b K3a K6g K8h Flh V00 V17
S01
Audi A6 -/Avant 89-257 225/50R17 T93 0A1 A02 A04
4F, 4F1 89-257 235/45R17 T93 A05 A08 A09
e1*2001/116*0254*.., 89-257 245/45R17 A12 A14 A19
e1*2001/116*0276*..; 89-257 255/45R17 Car Lim NBF
e13*2007/46*1080*.. V17 X27 S01
Audi A8 110-250 225/55R17 R35 0A1 A02 A04
D2 265 225/55R17 M+S R09 A05 A08 A09
G850, A14 A19 A30
e1*93/81*0005*..; B03 NBF S01
e1*98/14*0005*..
Audi S3 206-221 215/45R17 M+S 0A1 A02 A04
8V 206-221 225/45R17 M+S A05 A08 A09
e1*2007/46*0607*.. 206-221 235/40R17 M+S A12 A14 A16
- Limousine 206-221 235/45R17 M+S A19 A56 Cbo
- Cabrio F24 Lim S01
Audi S3, -/Sportback 206-221 205/50R17 M+S R70 0A1 A02 A04
8V 206-221 215/45R17 M+S A05 A08 A09
e1*2007/46*0607*.. 206-221 225/45R17 M+S A12 A14 A16
A19 A56 F24
Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55051411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 118-155 225/50R17 0A1 A02 A04
8J 118-155 235/45R17 A05 A08 A09
e1*2001/116* 118-155 245/45R17 A12 A14 A19
0369, 0374, 0375*.. 118-155 255/45R17 A01 K46 K56 A57 Cbo Cpe
118-200 225/50R17 M+S S01
118-200 235/45R17 M+S
118-200 245/45R17 M+S
Ford Galaxy 66-150 225/45R17 K56 T91 T93 T94 0A1 A01 A02
WGR 66-150 235/45R17 K2b K56 T93 T94 T97 A04 A05 A08
e1*93/81,95/54, 66-150 245/40R17 K1a K2c K56 T91 T95 A09 A12 A14
2001/116*0024*.. A19 V17 S02
Seat Alhambra 66-150 225/45R17 K56 T91 T93 T94 0A1 A01 A02
7MS 66-150 235/45R17 K2b K56 T93 T94 T97 A04 A05 A08
e1*95/54, 98/14, 66-150 245/40R17 K1a K2c K56 T91 T95 A09 A12 A14
2001/116*0036*.. A19 V17 S02
Seat Altea / Toledo 63-155 205/50R17 K1c R70 T89 T93 0A1 A01 A02
5P, 5PN 63-155 215/45R17 K1c T87 T88 T91 A04 A05 A08
e9*2001/116*0050*..; 63-155 225/45R17 K1c A09 A12 A14
e9*2007/46*0012*.. A19 A60 Flh
KOV SeF Sth
V17 S01
Seat Leon 63-155 205/50R17 A01 K1a K2b R37 R70 0A1 A02 A04
1P, 1PN 63-155 215/45R17 R37 A05 A08 A09
e9*2001/116*0052*..; 63-195 225/45R17 A01 K1a K2b A12 A14 A19
e9*2007/46*0013*.. A58 Flh V17
S01
Seat Leon 81-135 205/50R17 R70 0A1 A02 A04
5F 81-135 215/45R17 A05 A08 A09
e9*2007/46*0094*.. 81-135 225/45R17 A12 A14 A16
81-135 235/40R17 A01 K1a K2b K6j A19 A58 Car
81-135 235/45R17 A01 K1a K2b K6j F24 Flh V17
S01
Seat Leon 63-110 205/50R17 R70 0A1 A02 A04
5F 63-110 215/45R17 A05 A08 A09
e9*2007/46*0094*.. 63-110 225/45R17 A12 A14 A16
63-110 235/40R17 A01 K1a K2b A19 A58 Car
63-110 235/45R17 A01 K1a K2b F23 Flh V17
S01
Seat Leon Cupra 195,206 205/50R17 R70 0A1 A02 A04
5F 195,206 215/45R17 A05 A08 A09
e9*2007/46*0094*.. 195,206 225/45R17 A12 A14 A16
195,206 235/40R17 A01 K1a K2b K6j A19 A58 F24
195,206 235/40R17 A01 K1v K2h K6j Flh V17 S01
195,206 235/45R17 A01 K1a K2b K6j
195,206 235/45R17 A01 K1v K2h K6j
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55051411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 55-118 205/50R17 A01 K1a R37 R70 T89 T93 0A1 A02 A04
1Z 55-118 215/45R17 R37 T88 T91 A05 A08 A09
e11*2001/116*0230*..; 55-147 205/50R17 A01 K1a M+S R70 A12 A14 A19
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91 Car Lim Npf
55-147 225/45R17 A01 K1a V17 S01
55-147 235/40R17 A01 A58 K1a T90 T94
Skoda Octavia (III) 63-110 205/50R17 R70 0A1 A02 A04
5E 63-110 215/45R17 A05 A08 A09
e11*2007/46*0243*..; 63-110 225/45R17 A12 A14 A16
e11*2007/46*0244*.. 63-110 235/40R17 A19 A58 Car
63-110 235/45R17 F23 Lim Npf
V17 S01
Skoda Octavia (III) 132-162 235/40R17 A58 0A1 A02 A04
5E 132-162 235/45R17 A58 A05 A08 A09
e11*2007/46*0243*.. 77-162 205/50R17 A57 R70 A12 A14 A16
77-162 215/45R17 A57 A19 Car F24
77-162 225/45R17 A57 Lim Npf V00
V17 S01
Skoda Superb 77-147 205/50R17 R70 T93 0A1 A02 A04
3T 77-191 205/50R17 M+S R70 T93 A05 A08 A09
e11*2001/116*0326*..; 77-191 225/45R17 T94 A12 A14 A19
e11*2007/46*0014*.. 77-191 235/45R17 Car Lim V17
S01
Skoda Yeti 77-125 225/45R17 T90 T91 T93 0A1 A02 A04
5L 77-125 235/45R17 A05 A08 A09
e11*2007/46*0010*.., A12 A14 A19
e11*2007/46*0034*.. A57 S01
VW Beetle, /Cabrio (II) 77-155 215/55R17 R70 0A1 A02 A04
16 77-155 225/50R17 A05 A08 A09
e1*2007/46*0539*.. 77-155 235/45R17 A12 A14 A19
A58 Cbo Flh
S01
VW EOS 85-184 205/50R17 R37 R70 0A1 A02 A04
1F 85-184 215/45R17 R37 T87 T88 A05 A08 A09
e1*2001/116*0349*.. 85-184 225/45R17 A12 A14 A19
- incl. Facelift 2011 85-191 205/50R17 M+S R70 A58 Cbo V17
85-191 215/45R17 M+S T87 T88 S01
85-191 225/45R17 M+S
85-191 235/45R17
VW Golf (V) 55-169 205/50R17 K1c R37 R70 0A1 A01 A02
1K 55-169 215/45R17 K1c R37 T87 T88 A04 A05 A08
e1*2001/116* 55-184 225/45R17 K1c A09 A12 A14
0242*00-24 A19 Flh V17
S01
VW Golf (V) Variant 59-147 205/50R17 K1a K1b K2b K56 R70 0A1 A01 A02
1KM 59-147 215/45R17 K1a K2b K56 A04 A05 A08
e1*2001/116* 59-147 225/45R17 K1a K1b K2b K56 A09 A12 A14
0328*00-14 A19 A58 Car
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

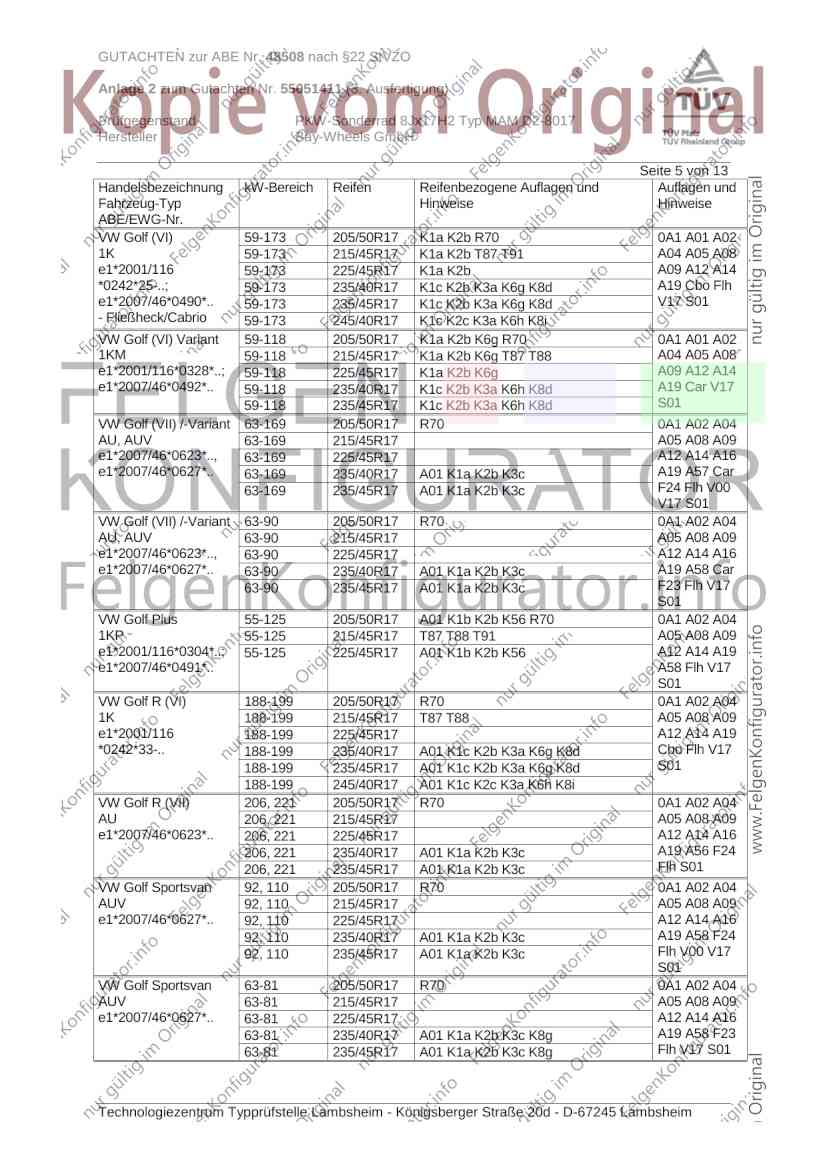

GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55051411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-173 205/50R17 K1a K2b R70 0A1 A01 A02
1K 59-173 215/45R17 K1a K2b T87 T91 A04 A05 A08
e1*2001/116 59-173 225/45R17 K1a K2b A09 A12 A14
*0242*25-..; 59-173 235/40R17 K1c K2b K3a K6g K8d A19 Cbo Flh
e1*2007/46*0490*.. 59-173 235/45R17 K1c K2b K3a K6g K8d V17 S01
- Fließheck/Cabrio 59-173 245/40R17 K1c K2c K3a K6h K8i
VW Golf (VI) Variant 59-118 205/50R17 K1a K2b K6g R70 0A1 A01 A02
1KM 59-118 215/45R17 K1a K2b K6g T87 T88 A04 A05 A08
e1*2001/116*0328*..; 59-118 225/45R17 K1a K2b K6g A09 A12 A14
e1*2007/46*0492*.. 59-118 235/40R17 K1c K2b K3a K6h K8d A19 Car V17
59-118 235/45R17 K1c K2b K3a K6h K8d S01
VW Golf (VII) /-Variant 63-169 205/50R17 R70 0A1 A02 A04
AU, AUV 63-169 215/45R17 A05 A08 A09
e1*2007/46*0623*.., 63-169 225/45R17 A12 A14 A16
e1*2007/46*0627*.. 63-169 235/40R17 A01 K1a K2b K3c A19 A57 Car
63-169 235/45R17 A01 K1a K2b K3c F24 Flh V00
V17 S01
VW Golf (VII) /-Variant 63-90 205/50R17 R70 0A1 A02 A04
AU, AUV 63-90 215/45R17 A05 A08 A09
e1*2007/46*0623*.., 63-90 225/45R17 A12 A14 A16
e1*2007/46*0627*.. 63-90 235/40R17 A01 K1a K2b K3c A19 A58 Car
63-90 235/45R17 A01 K1a K2b K3c F23 Flh V17
S01
VW Golf Plus 55-125 205/50R17 A01 K1b K2b K56 R70 0A1 A02 A04
1KP 55-125 215/45R17 T87 T88 T91 A05 A08 A09
e1*2001/116*0304*..; 55-125 225/45R17 A01 K1b K2b K56 A12 A14 A19
e1*2007/46*0491*.. A58 Flh V17
S01
VW Golf R (VI) 188-199 205/50R17 R70 0A1 A02 A04
1K 188-199 215/45R17 T87 T88 A05 A08 A09
e1*2001/116 188-199 225/45R17 A12 A14 A19
*0242*33-.. 188-199 235/40R17 A01 K1c K2b K3a K6g K8d Cbo Flh V17
188-199 235/45R17 A01 K1c K2b K3a K6g K8d S01
188-199 245/40R17 A01 K1c K2c K3a K6h K8i
VW Golf R (VII) 206, 221 205/50R17 R70 0A1 A02 A04
AU 206, 221 215/45R17 A05 A08 A09
e1*2007/46*0623*.. 206, 221 225/45R17 A12 A14 A16
206, 221 235/40R17 A01 K1a K2b K3c A19 A56 F24
206, 221 235/45R17 A01 K1a K2b K3c Flh S01
VW Golf Sportsvan 92, 110 205/50R17 R70 0A1 A02 A04
AUV 92, 110 215/45R17 A05 A08 A09
e1*2007/46*0627*.. 92, 110 225/45R17 A12 A14 A16
92, 110 235/40R17 A01 K1a K2b K3c A19 A58 F24
92, 110 235/45R17 A01 K1a K2b K3c Flh V00 V17
S01
VW Golf Sportsvan 63-81 205/50R17 R70 0A1 A02 A04
AUV 63-81 215/45R17 A05 A08 A09
e1*2007/46*0627*.. 63-81 225/45R17 A12 A14 A16
63-81 235/40R17 A01 K1a K2b K3c K8g A19 A58 F23
63-81 235/45R17 A01 K1a K2b K3c K8g Flh V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55051411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta 77 - 155 215/45R17 0A1 A02 A04
16, 16H 77 - 155 225/45R17 A01 K1a K1b K2b A05 A08 A09
e1*2007/46*0539*..; 77 - 155 235/40R17 A01 K1c K2b K3a K6g K8e A12 A14 A19
e1*2007/46*0584*.. 77 - 155 235/45R17 A01 K1c K2b K3a K6g K8e A58 Sth V17
77 - 155 245/40R17 A01 K2b K6h K6i K8m R03 S01
VW Jetta 66-147 205/50R17 K1a K1b K2b K56 R70 0A1 A01 A02
1KM 66-147 215/45R17 K1a K2b K56 A04 A05 A08
e1*2001/116*0328*.. 66-147 225/45R17 K1a K1b K2b K56 A09 A12 A14
A19 A58 Sth
V17 S01
VW Passat 75-147 205/50R17 R37 R70 0A1 A02 A04
3C 75-147 215/45R17 R37 T87 T88 T91 A05 A08 A09
e1*2001/116* 75-147 225/45R17 A12 A14 A19
0307*00-23 75-147 235/45R17 A01 K46 K56 Lim V17 S01
VW Passat 184 205/50R17 M+S R70 0A1 A02 A04
3C 184 215/45R17 M+S T87 T88 T91 A05 A08 A09
e1*2001/116* 184 225/45R17 M+S A12 A14 A19
0307*00-23 184 235/45R17 A01 K46 K56 Lim S01
VW Passat 77-155 205/50R17 R70 T89 T93 0A1 A02 A04
3C, 3c 77-155 215/45R17 T87 T91 A05 A08 A09
e1*2001/116* 77-155 225/45R17 T91 T94 A12 A14 A19
0307*24-.., 77-155 235/45R17 Car Lim V17
e1*2007/46*0502*.., VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 R70 T89 T93 0A1 A02 A04
3C, 3c 77-155 215/45R17 T87 T91 A05 A08 A09
e1*2001/116* 77-155 225/45R17 T91 T94 A12 A14 A19
0307*24-.., 77-155 235/45R17 Car KMV Lim
e1*2007/46*0502*.., V17 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/50R17 R37 R70 T89 T93 0A1 A02 A04
3C 75-147 215/45R17 R37 T87 T88 T91 A05 A08 A09
e1*2001/116* 75-147 225/45R17 T90 A12 A14 A19
0307*00-23 75-147 235/45R17 Car V17 S01
VW Passat Variant 184 205/50R17 M+S R70 T93 0A1 A02 A04
3C 184 215/45R17 M+S T91 A05 A08 A09
e1*2001/116* 184 225/45R17 M+S T91 A12 A14 A19
0307*00-23 184 235/45R17 Car S01
VW Sharan 66-150 225/45R17 K56 T90 T91 T93 T94 0A1 A01 A02
7M 66-150 235/45R17 K2b K56 T93 T94 T97 A04 A05 A08
e1*93/81,95/54, 66-150 245/40R17 K1a K2c K56 T91 T95 A09 A12 A14
98/14,2001/116 A19 V17 S02
*0023*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55051411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 7 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

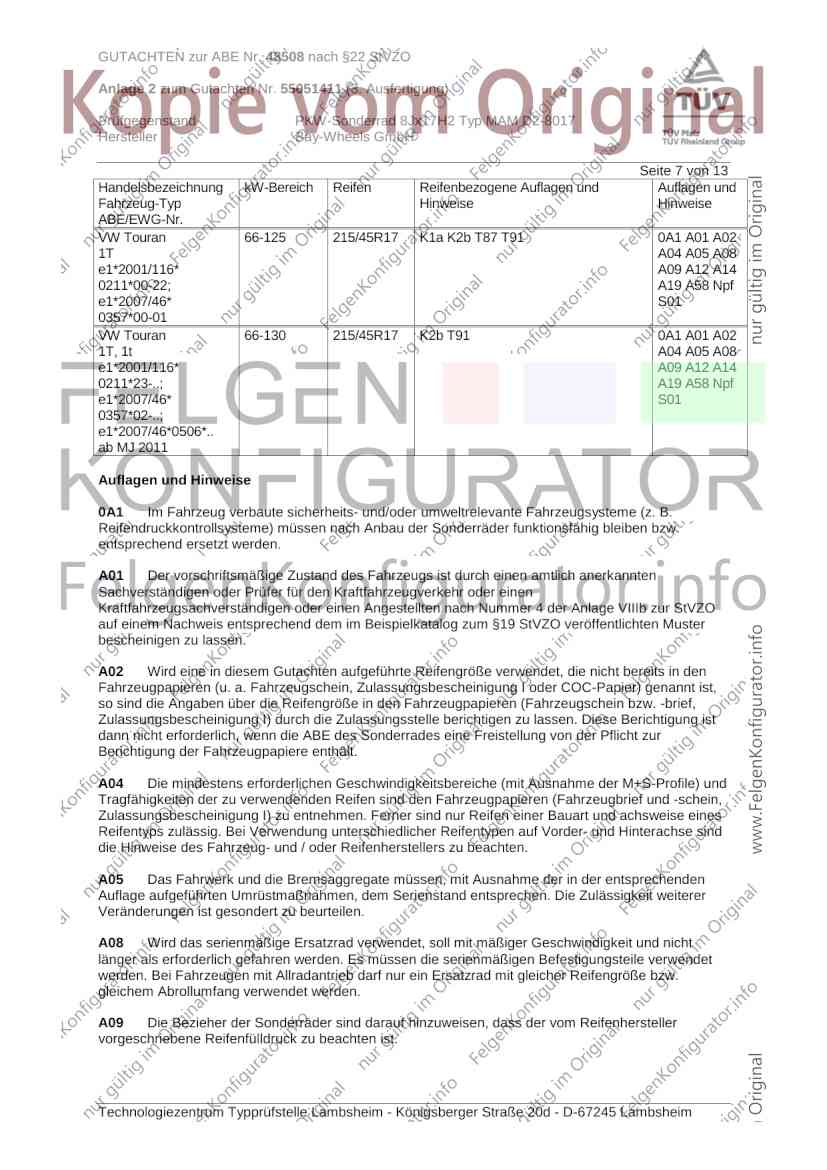

VW Touran 66-125 215/45R17 K1a K2b T87 T91 0A1 A01 A02
1T A04 A05 A08
e1*2001/116* A09 A12 A14
0211*00-22; A19 A58 Npf
e1*2007/46* S01
0357*00-01
VW Touran 66-130 215/45R17 K2b T91 0A1 A01 A02
1T, 1t A04 A05 A08
e1*2001/116* A09 A12 A14
0211*23-..; A19 A58 Npf
e1*2007/46* S01
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55051411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 8 von 13

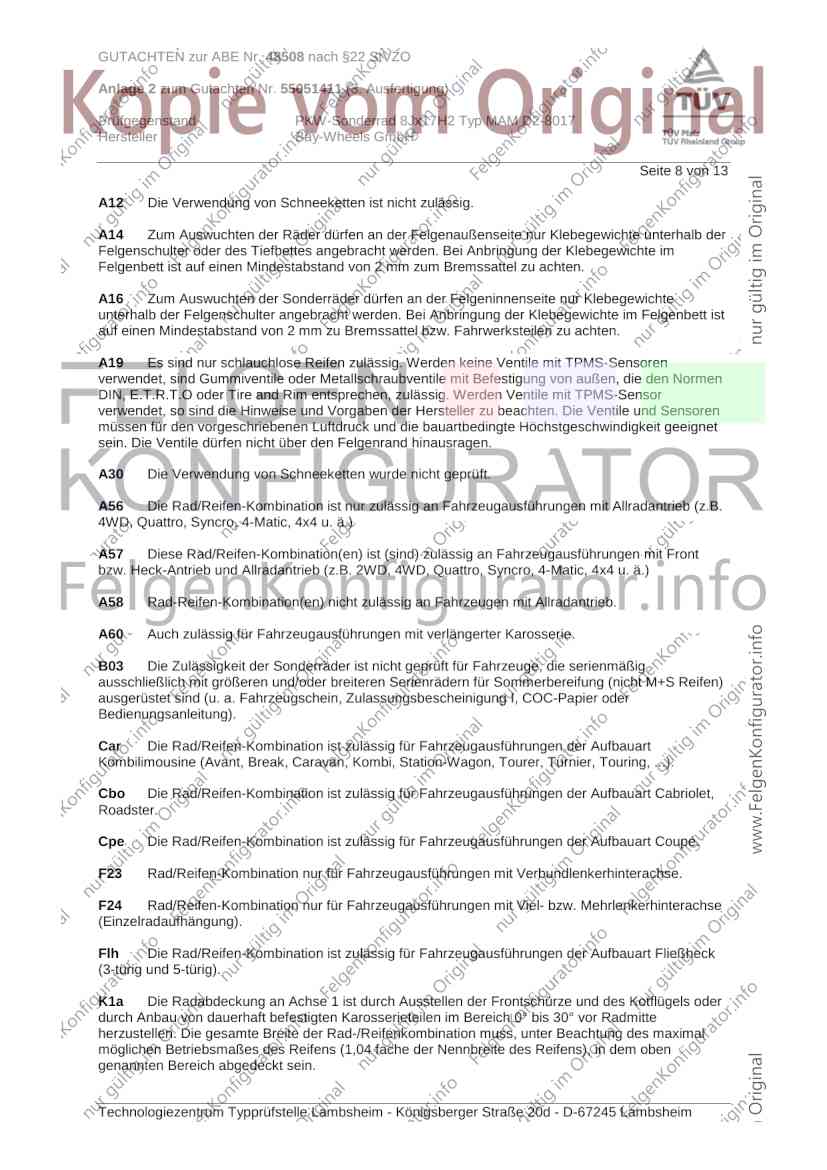

A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55051411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 9 von 13

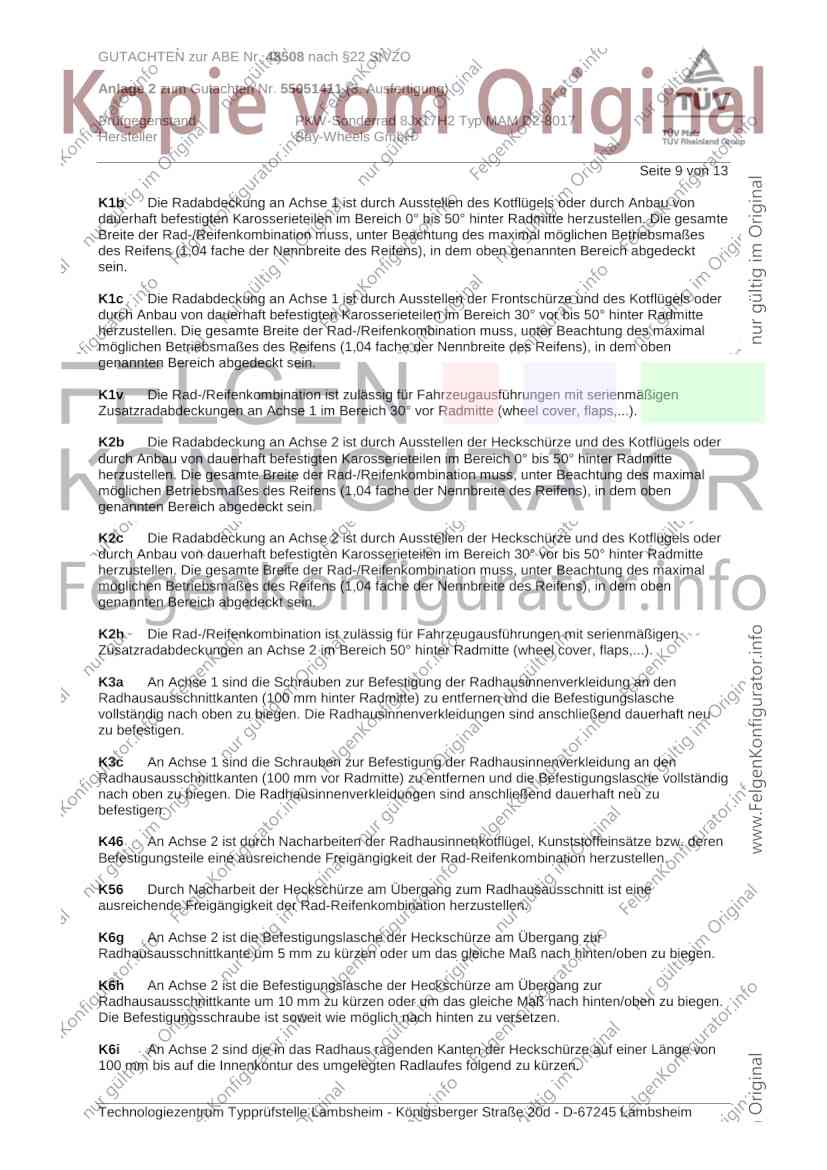

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55051411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 10 von 13

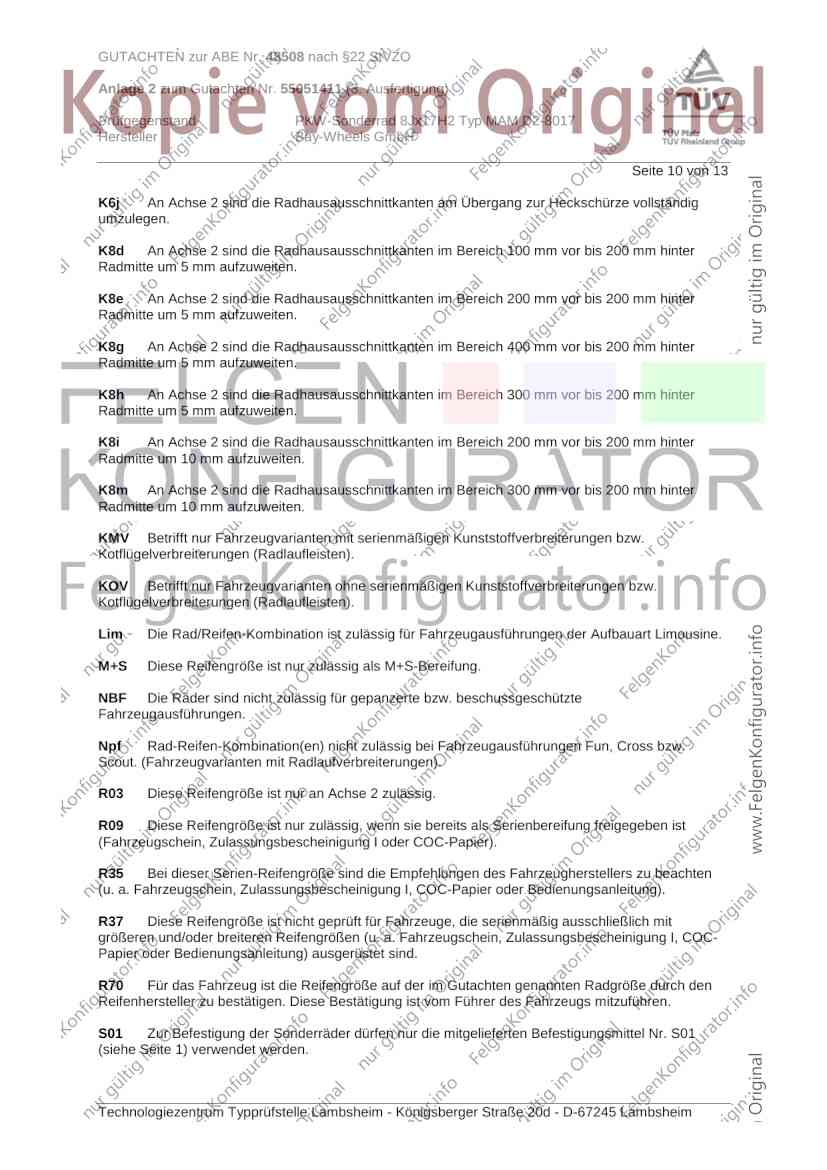

K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55051411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 11 von 13

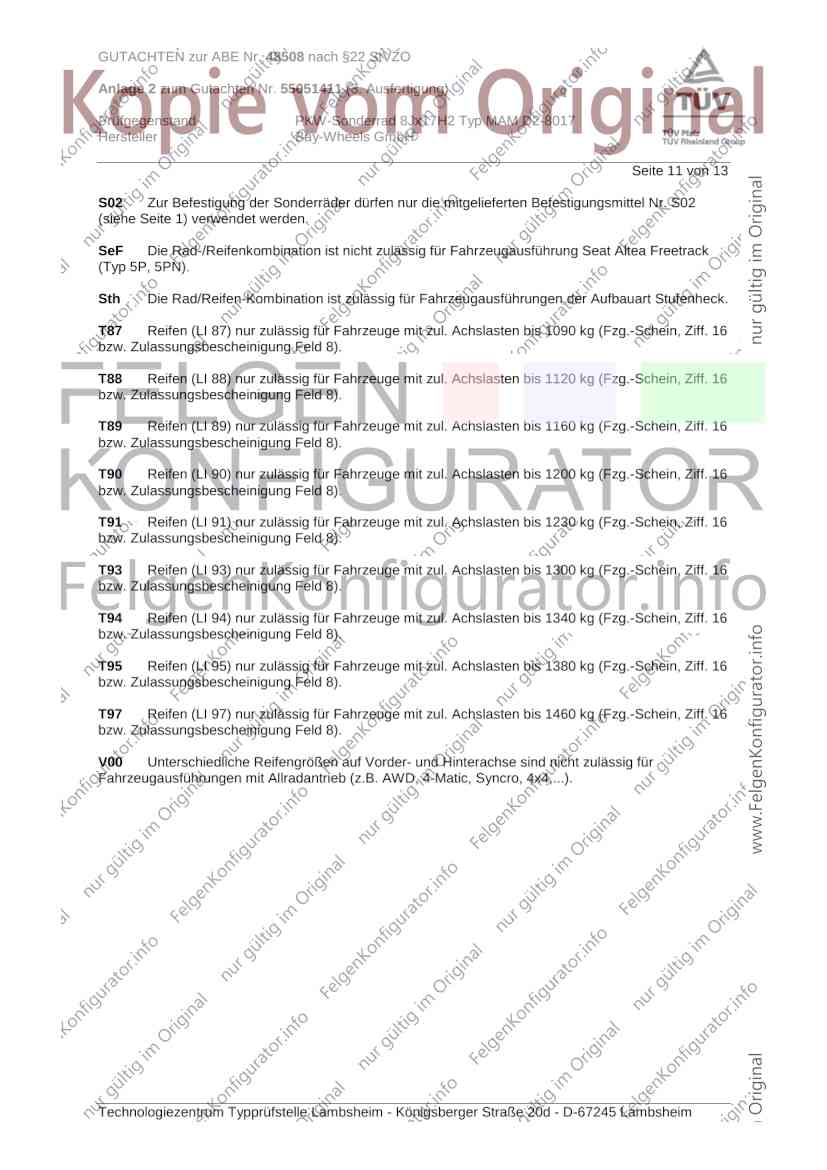

S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55051411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 12 von 13

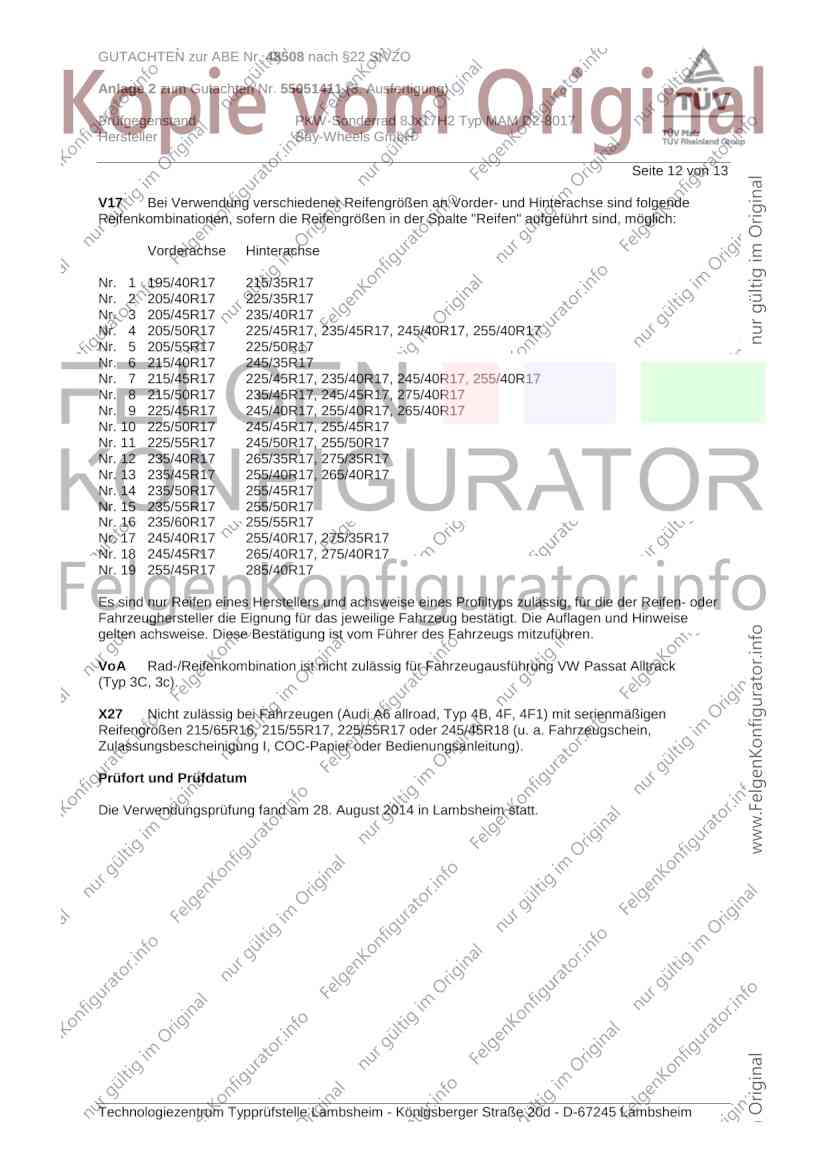

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. August 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48508 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55051411 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ MAM D2-8017
Hersteller Bay-Wheels GmbH
Seite 13 von 13

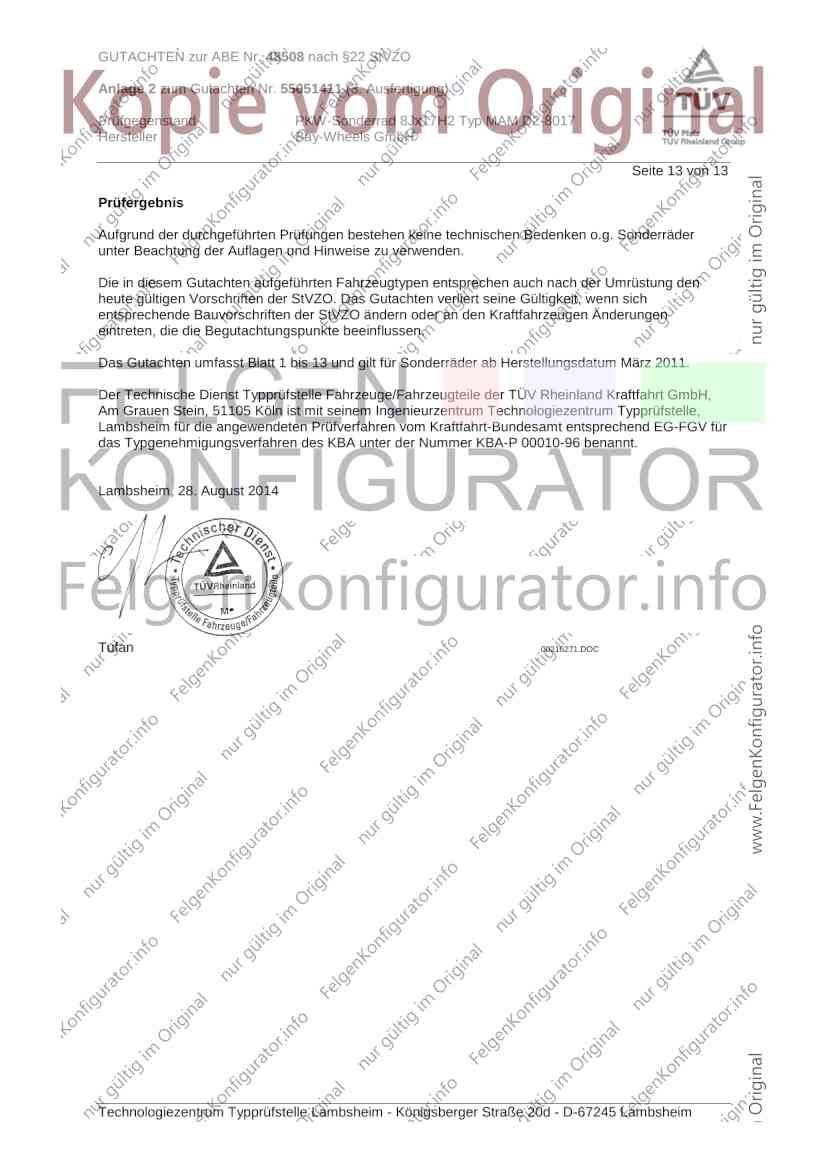

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum März 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. August 2014
Tufan 00216271.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
