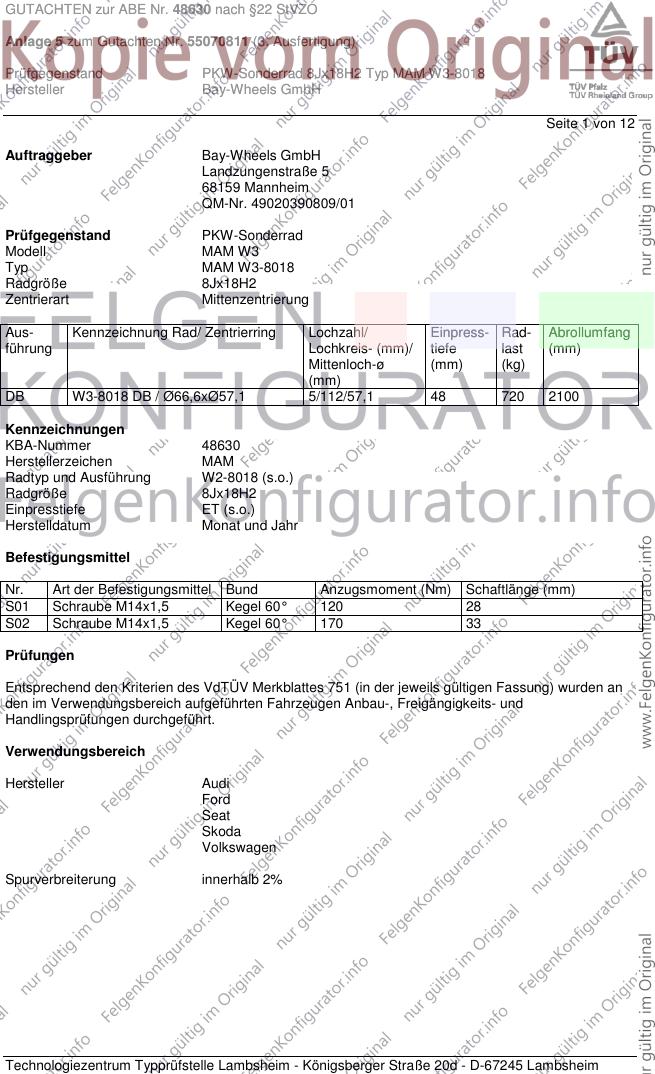

GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 1 von 12
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB W3-8018 DB / Ø66,6xØ57,1 5/112/57,1 48 720 2100
Kennzeichnungen
KBA-Nummer 48630
Herstellerzeichen MAM
Radtyp und Ausführung W2-8018 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28
S02 Schraube M14x1,5 Kegel 60° 170 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

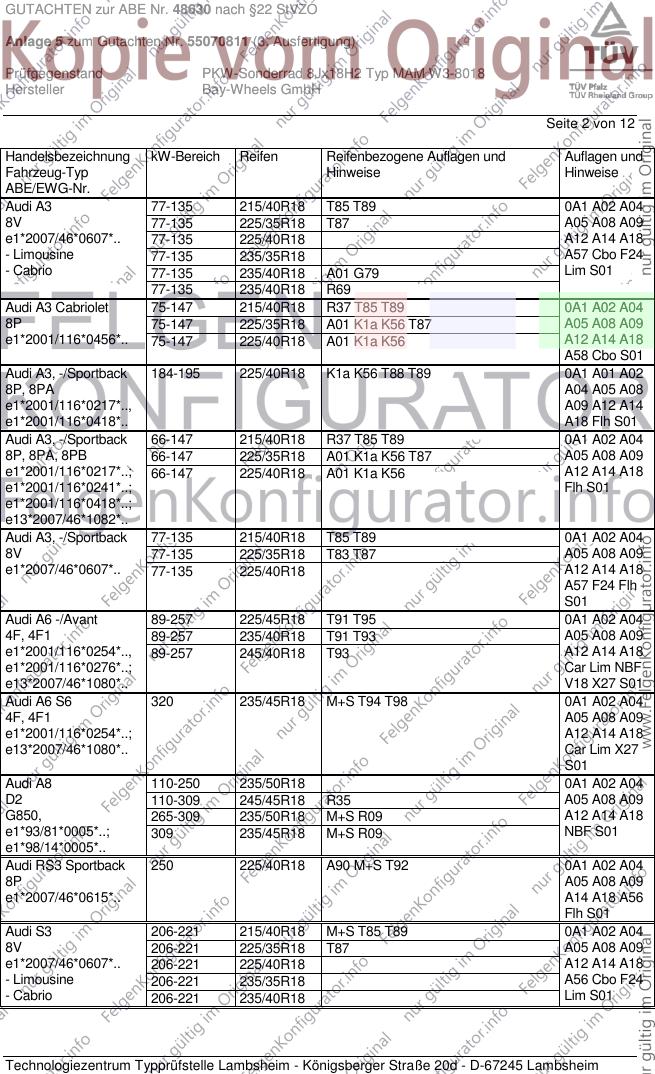

GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 215/40R18 T85 T89 0A1 A02 A04
8V 77-135 225/35R18 T87 A05 A08 A09
e1*2007/46*0607*.. 77-135 225/40R18 A12 A14 A18
- Limousine 77-135 235/35R18 A57 Cbo F24
- Cabrio 77-135 235/40R18 A01 G79 Lim S01
77-135 235/40R18 R69
Audi A3 Cabriolet 75-147 215/40R18 R37 T85 T89 0A1 A02 A04
8P 75-147 225/35R18 A01 K1a K56 T87 A05 A08 A09
e1*2001/116*0456*.. 75-147 225/40R18 A01 K1a K56 A12 A14 A18
A58 Cbo S01
Audi A3, -/Sportback 184-195 225/40R18 K1a K56 T88 T89 0A1 A01 A02
8P, 8PA A04 A05 A08
e1*2001/116*0217*.., A09 A12 A14
e1*2001/116*0418*.. A18 Flh S01
Audi A3, -/Sportback 66-147 215/40R18 R37 T85 T89 0A1 A02 A04
8P, 8PA, 8PB 66-147 225/35R18 A01 K1a K56 T87 A05 A08 A09
e1*2001/116*0217*..; 66-147 225/40R18 A01 K1a K56 A12 A14 A18
e1*2001/116*0241*..; Flh S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 215/40R18 T85 T89 0A1 A02 A04
8V 77-135 225/35R18 T83 T87 A05 A08 A09
e1*2007/46*0607*.. 77-135 225/40R18 A12 A14 A18
A57 F24 Flh
S01
Audi A6 -/Avant 89-257 225/45R18 T91 T95 0A1 A02 A04
4F, 4F1 89-257 235/40R18 T91 T93 A05 A08 A09
e1*2001/116*0254*.., 89-257 245/40R18 T93 A12 A14 A18
e1*2001/116*0276*..; Car Lim NBF
e13*2007/46*1080*.. V18 X27 S01
Audi A6 S6 320 235/45R18 M+S T94 T98 0A1 A02 A04
4F, 4F1 A05 A08 A09
e1*2001/116*0254*..; A12 A14 A18
e13*2007/46*1080*.. Car Lim X27
S01
Audi A8 110-250 235/50R18 0A1 A02 A04
D2 110-309 245/45R18 R35 A05 A08 A09
G850, 265-309 235/50R18 M+S R09 A12 A14 A18
e1*93/81*0005*..; 309 235/45R18 M+S R09 NBF S01
e1*98/14*0005*..
Audi RS3 Sportback 250 225/40R18 A90 M+S T92 0A1 A02 A04
8P A05 A08 A09
e1*2007/46*0615*.. A14 A18 A56
Flh S01
Audi S3 206-221 215/40R18 M+S T85 T89 0A1 A02 A04
8V 206-221 225/35R18 T87 A05 A08 A09
e1*2007/46*0607*.. 206-221 225/40R18 A12 A14 A18
- Limousine 206-221 235/35R18 A56 Cbo F24
- Cabrio 206-221 235/40R18 Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH

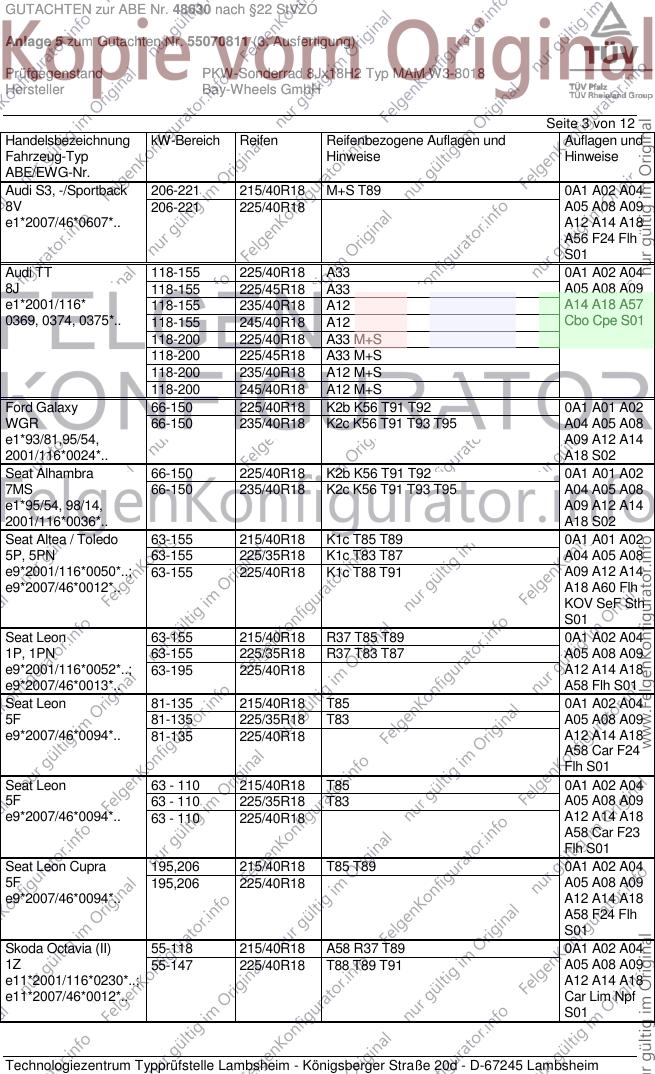

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S3, -/Sportback 206-221 215/40R18 M+S T89 0A1 A02 A04
8V 206-221 225/40R18 A05 A08 A09
e1*2007/46*0607*.. A12 A14 A18
A56 F24 Flh
S01
Audi TT 118-155 225/40R18 A33 0A1 A02 A04
8J 118-155 225/45R18 A33 A05 A08 A09
e1*2001/116* 118-155 235/40R18 A12 A14 A18 A57
0369, 0374, 0375*.. 118-155 245/40R18 A12 Cbo Cpe S01
118-200 225/40R18 A33 M+S
118-200 225/45R18 A33 M+S
118-200 235/40R18 A12 M+S
118-200 245/40R18 A12 M+S
Ford Galaxy 66-150 225/40R18 K2b K56 T91 T92 0A1 A01 A02
WGR 66-150 235/40R18 K2c K56 T91 T93 T95 A04 A05 A08
e1*93/81,95/54, A09 A12 A14
2001/116*0024*.. A18 S02
Seat Alhambra 66-150 225/40R18 K2b K56 T91 T92 0A1 A01 A02
7MS 66-150 235/40R18 K2c K56 T91 T93 T95 A04 A05 A08
e1*95/54, 98/14, A09 A12 A14
2001/116*0036*.. A18 S02
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 0A1 A01 A02
5P, 5PN 63-155 225/35R18 K1c T83 T87 A04 A05 A08
e9*2001/116*0050*..; 63-155 225/40R18 K1c T88 T91 A09 A12 A14
e9*2007/46*0012*.. A18 A60 Flh
KOV SeF Sth
S01
Seat Leon 63-155 215/40R18 R37 T85 T89 0A1 A02 A04
1P, 1PN 63-155 225/35R18 R37 T83 T87 A05 A08 A09
e9*2001/116*0052*..; 63-195 225/40R18 A12 A14 A18
e9*2007/46*0013*.. A58 Flh S01
Seat Leon 81-135 215/40R18 T85 0A1 A02 A04
5F 81-135 225/35R18 T83 A05 A08 A09
e9*2007/46*0094*.. 81-135 225/40R18 A12 A14 A18
A58 Car F24
Flh S01
Seat Leon 63 - 110 215/40R18 T85 0A1 A02 A04
5F 63 - 110 225/35R18 T83 A05 A08 A09
e9*2007/46*0094*.. 63 - 110 225/40R18 A12 A14 A18
A58 Car F23
Flh S01
Seat Leon Cupra 195,206 215/40R18 T85 T89 0A1 A02 A04
5F 195,206 225/40R18 A05 A08 A09
e9*2007/46*0094*.. A12 A14 A18
A58 F24 Flh
S01
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 0A1 A02 A04
1Z 55-147 225/40R18 T88 T89 T91 A05 A08 A09
e11*2001/116*0230*..; A12 A14 A18
e11*2007/46*0012*.. Car Lim Npf
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH

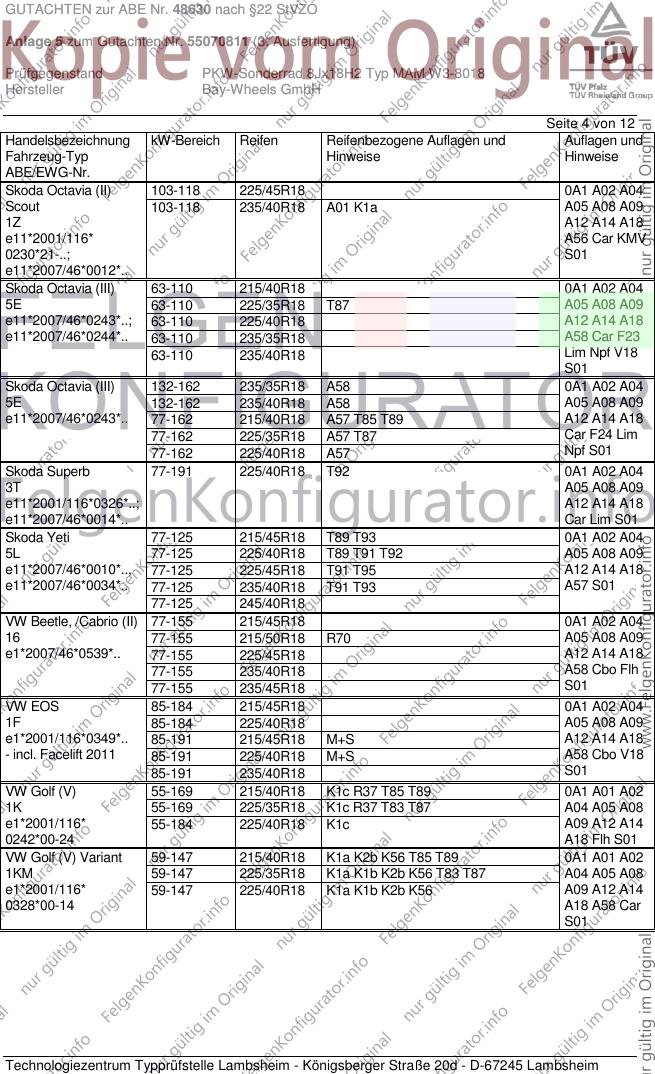

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 103-118 225/45R18 0A1 A02 A04
Scout 103-118 235/40R18 A01 K1a A05 A08 A09
1Z A12 A14 A18
e11*2001/116* A56 Car KMV
0230*21-..; S01
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/40R18 0A1 A02 A04
5E 63-110 225/35R18 T87 A05 A08 A09
e11*2007/46*0243*..; 63-110 225/40R18 A12 A14 A18
e11*2007/46*0244*.. 63-110 235/35R18 A58 Car F23
63-110 235/40R18 Lim Npf V18
S01
Skoda Octavia (III) 132-162 235/35R18 A58 0A1 A02 A04
5E 132-162 235/40R18 A58 A05 A08 A09
e11*2007/46*0243*.. 77-162 215/40R18 A57 T85 T89 A12 A14 A18
77-162 225/35R18 A57 T87 Car F24 Lim
77-162 225/40R18 A57 Npf S01
Skoda Superb 77-191 225/40R18 T92 0A1 A02 A04
3T A05 A08 A09
e11*2001/116*0326*..; A12 A14 A18
e11*2007/46*0014*.. Car Lim S01
Skoda Yeti 77-125 215/45R18 T89 T93 0A1 A02 A04
5L 77-125 225/40R18 T89 T91 T92 A05 A08 A09
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95 A12 A14 A18
e11*2007/46*0034*.. 77-125 235/40R18 T91 T93 A57 S01
77-125 245/40R18
VW Beetle, /Cabrio (II) 77-155 215/45R18 0A1 A02 A04
16 77-155 215/50R18 R70 A05 A08 A09
e1*2007/46*0539*.. 77-155 225/45R18 A12 A14 A18
77-155 235/40R18 A58 Cbo Flh
77-155 235/45R18 S01
VW EOS 85-184 215/45R18 0A1 A02 A04
1F 85-184 225/40R18 A05 A08 A09
e1*2001/116*0349*.. 85-191 215/45R18 M+S A12 A14 A18
- incl. Facelift 2011 85-191 225/40R18 M+S A58 Cbo V18
85-191 235/40R18 S01
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 0A1 A01 A02
1K 55-169 225/35R18 K1c R37 T83 T87 A04 A05 A08
e1*2001/116* 55-184 225/40R18 K1c A09 A12 A14
0242*00-24 A18 Flh S01
VW Golf (V) Variant 59-147 215/40R18 K1a K2b K56 T85 T89 0A1 A01 A02
1KM 59-147 225/35R18 K1a K1b K2b K56 T83 T87 A04 A05 A08
e1*2001/116* 59-147 225/40R18 K1a K1b K2b K56 A09 A12 A14
0328*00-14 A18 A58 Car
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

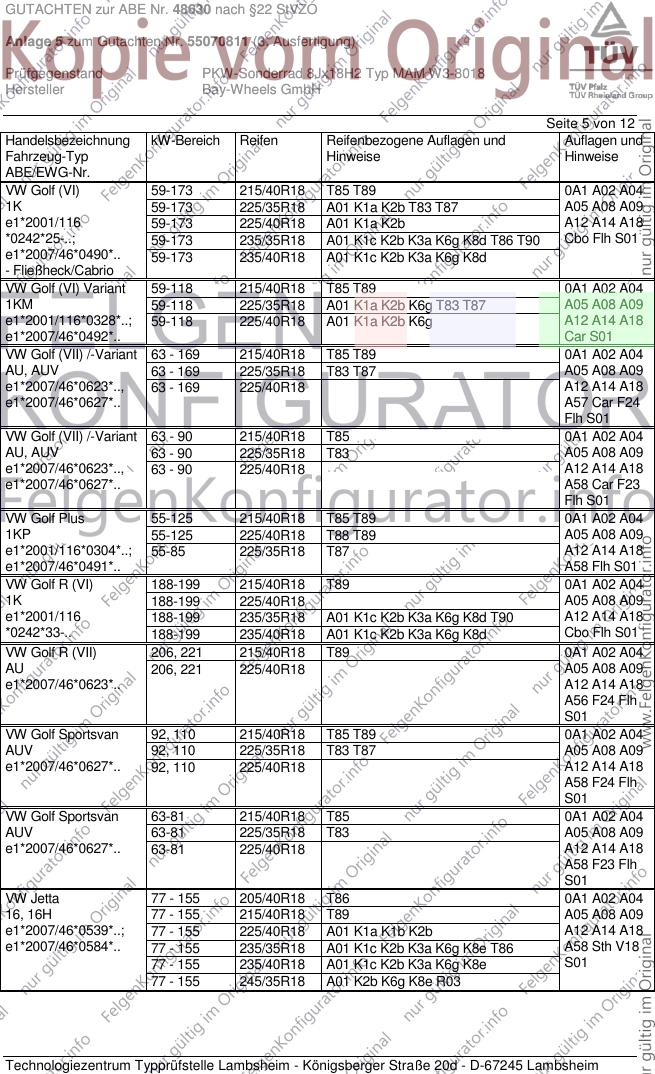

GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-173 215/40R18 T85 T89 0A1 A02 A04
1K 59-173 225/35R18 A01 K1a K2b T83 T87 A05 A08 A09
e1*2001/116 59-173 225/40R18 A01 K1a K2b A12 A14 A18
*0242*25-..; 59-173 235/35R18 A01 K1c K2b K3a K6g K8d T86 T90 Cbo Flh S01
e1*2007/46*0490*.. 59-173 235/40R18 A01 K1c K2b K3a K6g K8d
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/40R18 T85 T89 0A1 A02 A04
1KM 59-118 225/35R18 A01 K1a K2b K6g T83 T87 A05 A08 A09
e1*2001/116*0328*..; 59-118 225/40R18 A01 K1a K2b K6g A12 A14 A18
e1*2007/46*0492*.. Car S01
VW Golf (VII) /-Variant 63 - 169 215/40R18 T85 T89 0A1 A02 A04
AU, AUV 63 - 169 225/35R18 T83 T87 A05 A08 A09
e1*2007/46*0623*.., 63 - 169 225/40R18 A12 A14 A18
e1*2007/46*0627*.. A57 Car F24
Flh S01
VW Golf (VII) /-Variant 63 - 90 215/40R18 T85 0A1 A02 A04
AU, AUV 63 - 90 225/35R18 T83 A05 A08 A09
e1*2007/46*0623*.., 63 - 90 225/40R18 A12 A14 A18
e1*2007/46*0627*.. A58 Car F23
Flh S01
VW Golf Plus 55-125 215/40R18 T85 T89 0A1 A02 A04
1KP 55-125 225/40R18 T88 T89 A05 A08 A09
e1*2001/116*0304*..; 55-85 225/35R18 T87 A12 A14 A18
e1*2007/46*0491*.. A58 Flh S01
VW Golf R (VI) 188-199 215/40R18 T89 0A1 A02 A04
1K 188-199 225/40R18 A05 A08 A09
e1*2001/116 188-199 235/35R18 A01 K1c K2b K3a K6g K8d T90 A12 A14 A18
*0242*33-.. 188-199 235/40R18 A01 K1c K2b K3a K6g K8d Cbo Flh S01
VW Golf R (VII) 206, 221 215/40R18 T89 0A1 A02 A04
AU 206, 221 225/40R18 A05 A08 A09
e1*2007/46*0623*.. A12 A14 A18
A56 F24 Flh
S01
VW Golf Sportsvan 92, 110 215/40R18 T85 T89 0A1 A02 A04
AUV 92, 110 225/35R18 T83 T87 A05 A08 A09
e1*2007/46*0627*.. 92, 110 225/40R18 A12 A14 A18
A58 F24 Flh
S01
VW Golf Sportsvan 63-81 215/40R18 T85 0A1 A02 A04
AUV 63-81 225/35R18 T83 A05 A08 A09
e1*2007/46*0627*.. 63-81 225/40R18 A12 A14 A18
A58 F23 Flh
S01
VW Jetta 77 - 155 205/40R18 T86 0A1 A02 A04
16, 16H 77 - 155 215/40R18 T89 A05 A08 A09
e1*2007/46*0539*..; 77 - 155 225/40R18 A01 K1a K1b K2b A12 A14 A18
e1*2007/46*0584*.. 77 - 155 235/35R18 A01 K1c K2b K3a K6g K8e T86 A58 Sth V18
77 - 155 235/40R18 A01 K1c K2b K3a K6g K8e S01
77 - 155 245/35R18 A01 K2b K6g K8e R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH

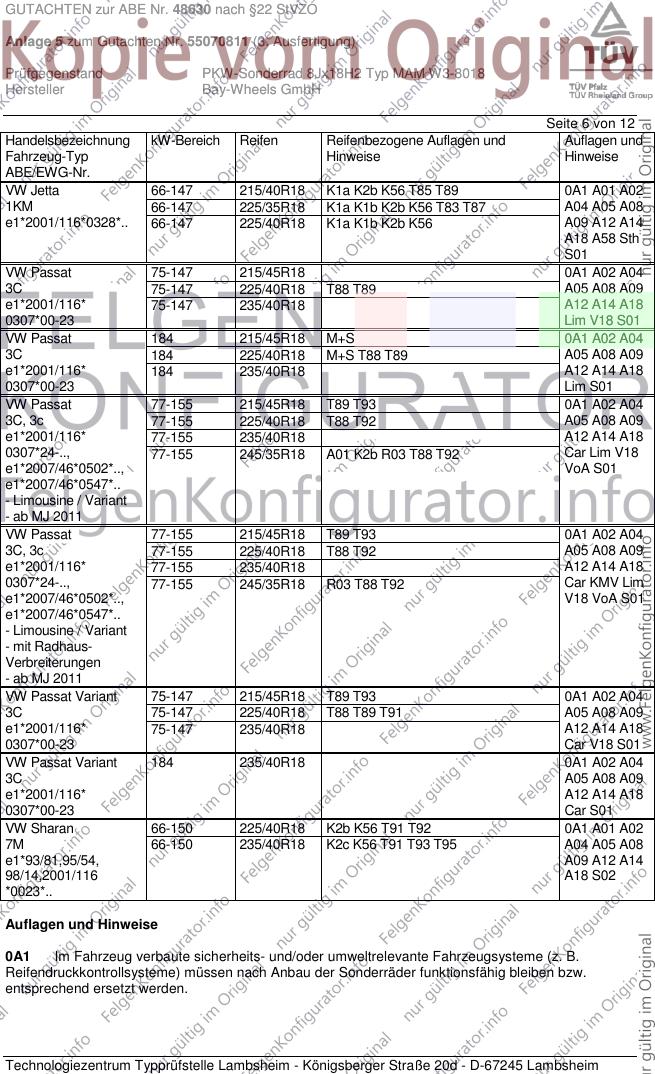

Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta 66-147 215/40R18 K1a K2b K56 T85 T89 0A1 A01 A02
1KM 66-147 225/35R18 K1a K1b K2b K56 T83 T87 A04 A05 A08
e1*2001/116*0328*.. 66-147 225/40R18 K1a K1b K2b K56 A09 A12 A14
A18 A58 Sth
S01
VW Passat 75-147 215/45R18 0A1 A02 A04
3C 75-147 225/40R18 T88 T89 A05 A08 A09
e1*2001/116* 75-147 235/40R18 A12 A14 A18
0307*00-23 Lim V18 S01
VW Passat 184 215/45R18 M+S 0A1 A02 A04
3C 184 225/40R18 M+S T88 T89 A05 A08 A09
e1*2001/116* 184 235/40R18 A12 A14 A18
0307*00-23 Lim S01
VW Passat 77-155 215/45R18 T89 T93 0A1 A02 A04
3C, 3c 77-155 225/40R18 T88 T92 A05 A08 A09
e1*2001/116* 77-155 235/40R18 A12 A14 A18
0307*24-.., 77-155 245/35R18 A01 K2b R03 T88 T92 Car Lim V18
e1*2007/46*0502*.., VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 215/45R18 T89 T93 0A1 A02 A04
3C, 3c 77-155 225/40R18 T88 T92 A05 A08 A09
e1*2001/116* 77-155 235/40R18 A12 A14 A18
0307*24-.., 77-155 245/35R18 R03 T88 T92 Car KMV Lim
e1*2007/46*0502*.., V18 VoA S01
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 215/45R18 T89 T93 0A1 A02 A04
3C 75-147 225/40R18 T88 T89 T91 A05 A08 A09
e1*2001/116* 75-147 235/40R18 A12 A14 A18
0307*00-23 Car V18 S01
VW Passat Variant 184 235/40R18 0A1 A02 A04
3C A05 A08 A09
e1*2001/116* A12 A14 A18
0307*00-23 Car S01
VW Sharan 66-150 225/40R18 K2b K56 T91 T92 0A1 A01 A02
7M 66-150 235/40R18 K2c K56 T91 T93 T95 A04 A05 A08
e1*93/81,95/54, A09 A12 A14
98/14,2001/116 A18 S02
*0023*..
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH

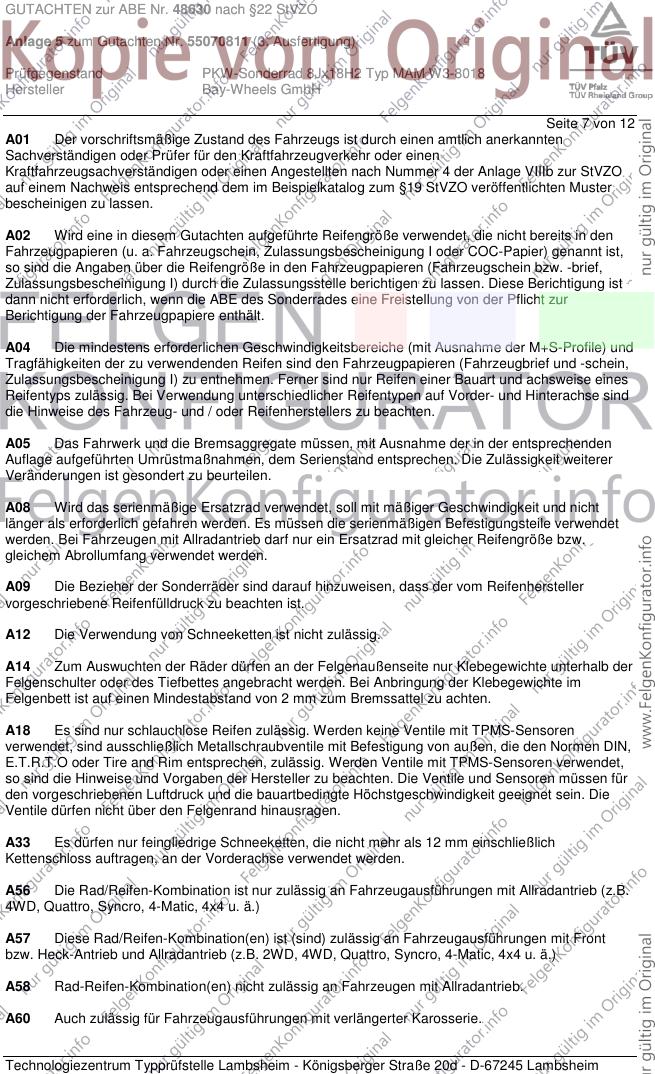

Seite 7 von 12
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH

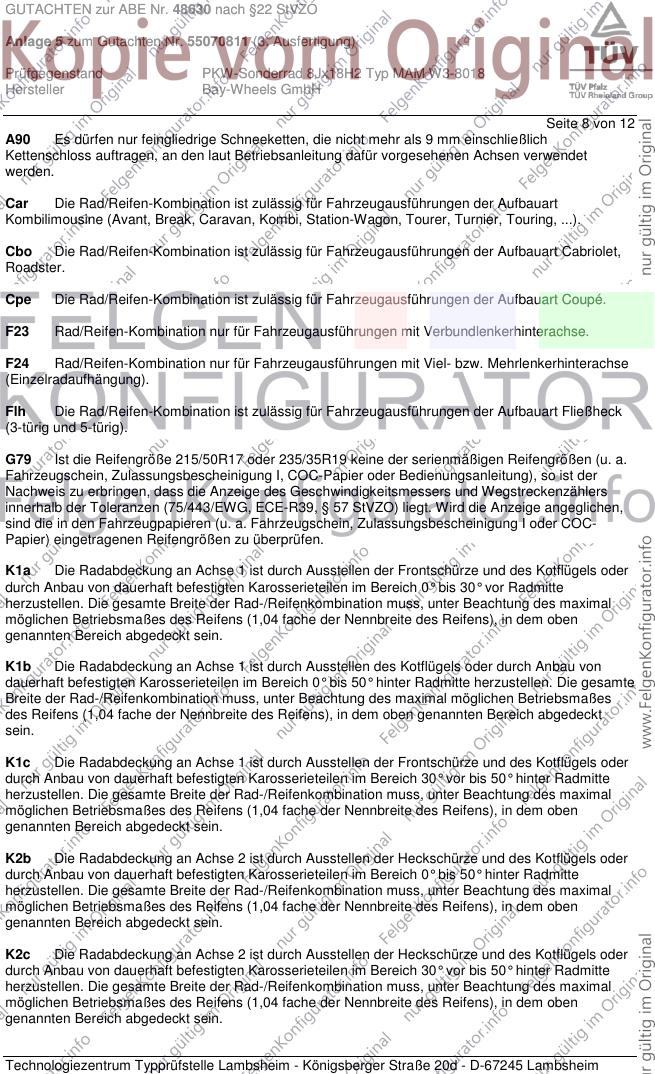

Seite 8 von 12
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G79 Ist die Reifengröße 215/50R17 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH

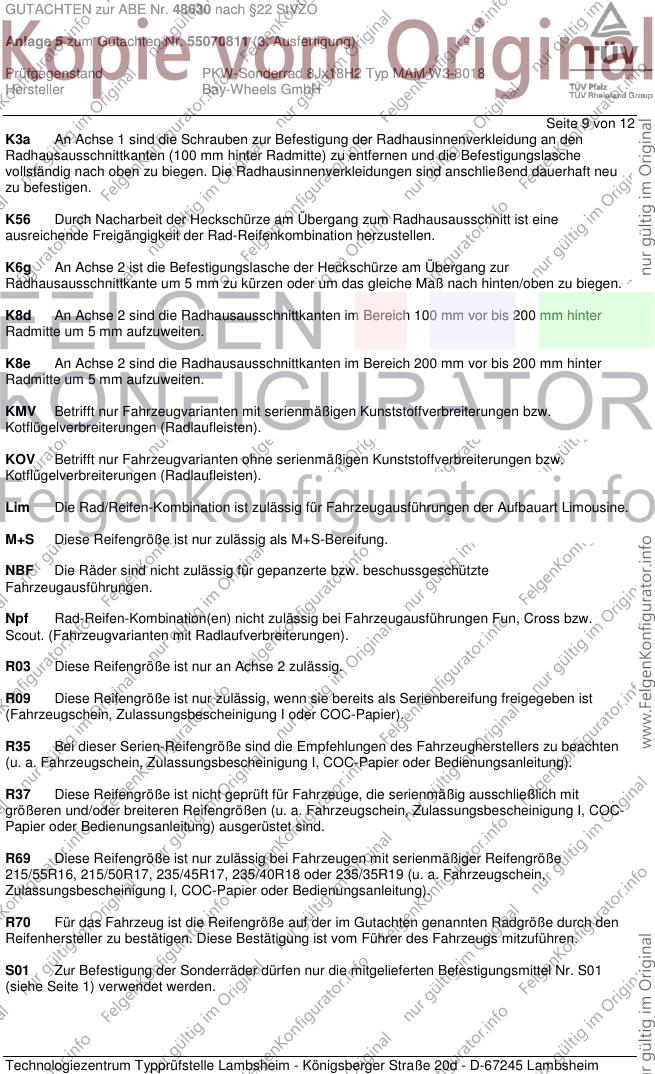

Seite 9 von 12
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH

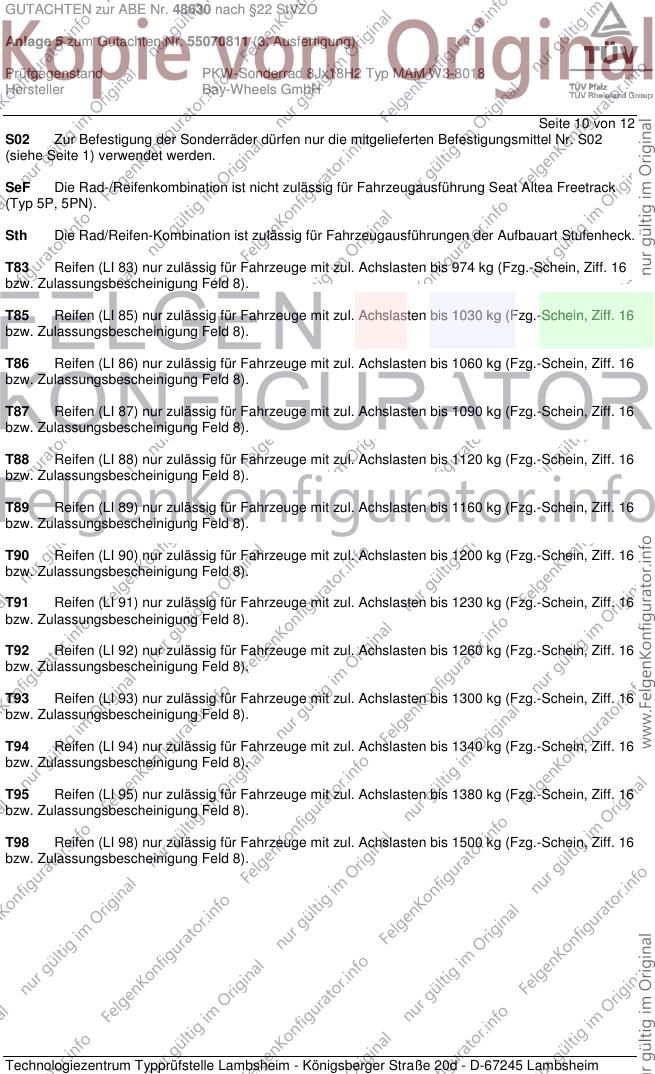

Seite 10 von 12
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH

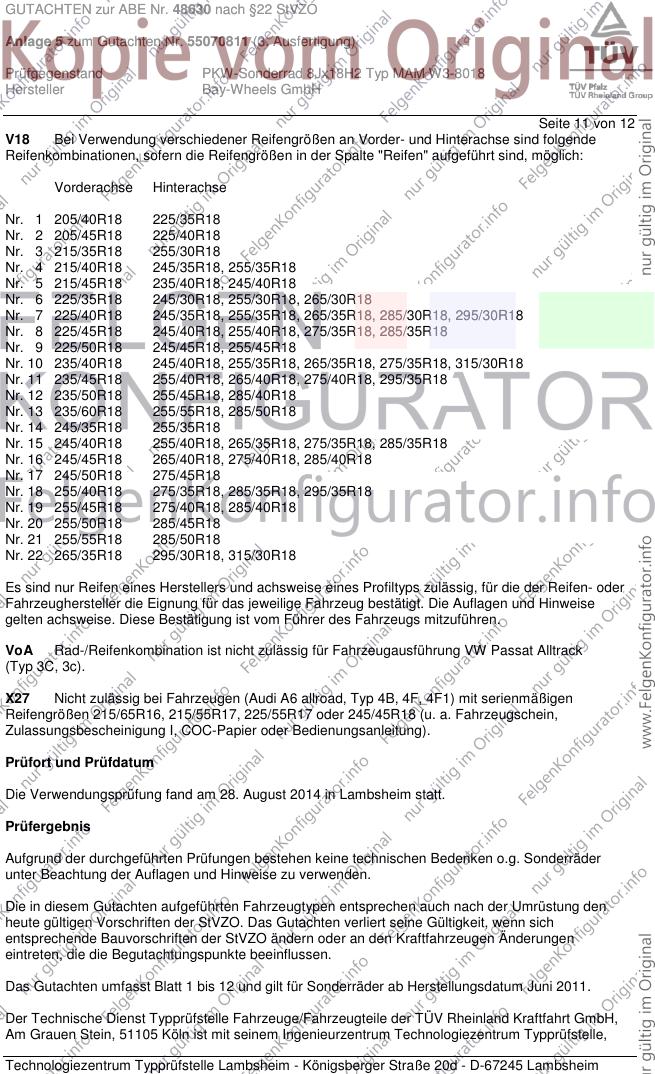

Seite 11 von 12
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18, 285/50R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 19 255/45R18 275/40R18, 285/40R18
Nr. 20 255/50R18 285/45R18
Nr. 21 255/55R18 285/50R18
Nr. 22 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55070811 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 12 von 12
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. August 2014
Tufan 00216319.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
