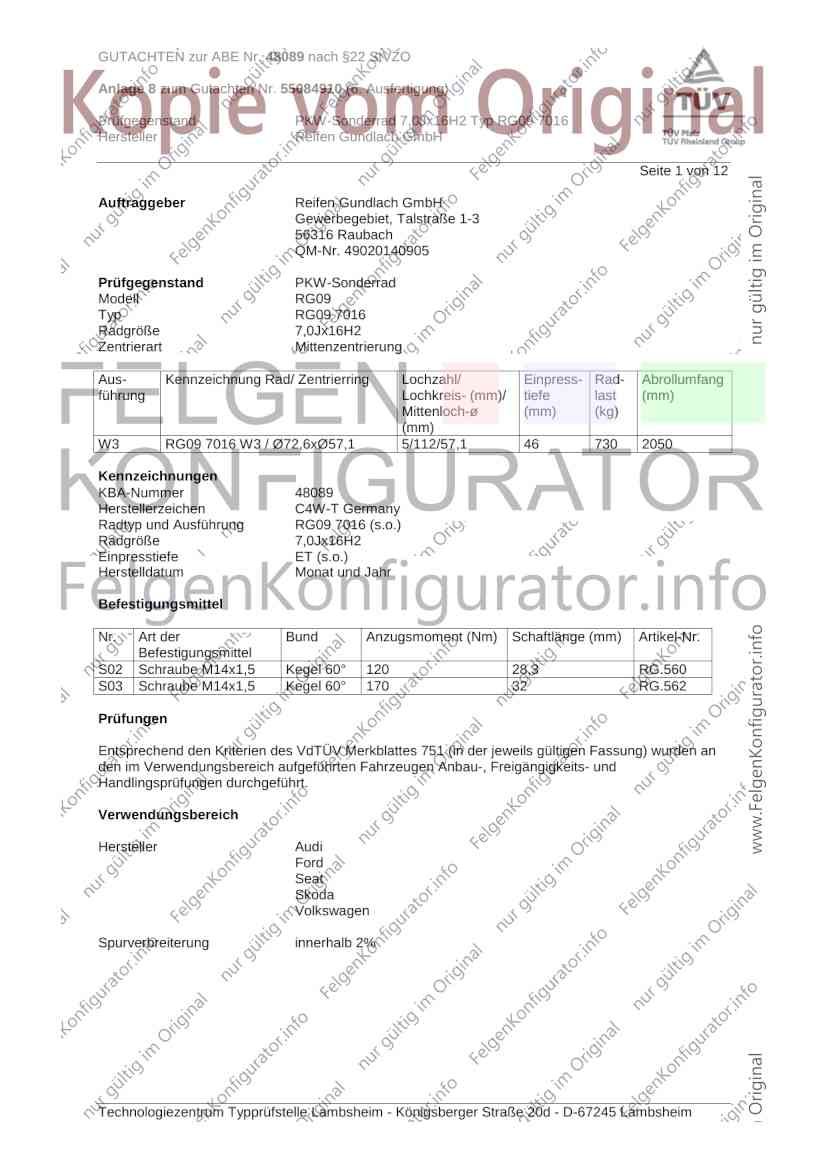

GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55084910 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 1 von 12
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG09
Typ RG09 7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 RG09 7016 W3 / Ø72,6xØ57,1 5/112/57,1 46 730 2050
Kennzeichnungen
KBA-Nummer 48089
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG09 7016 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

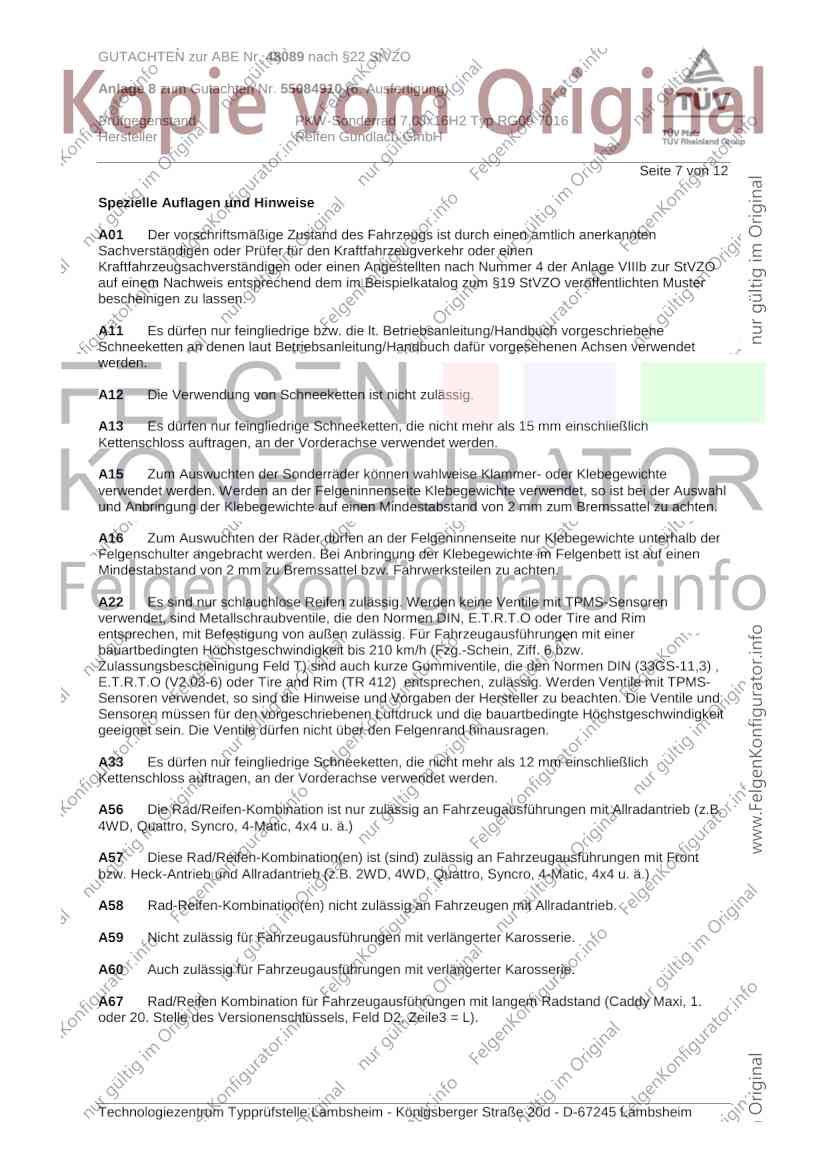

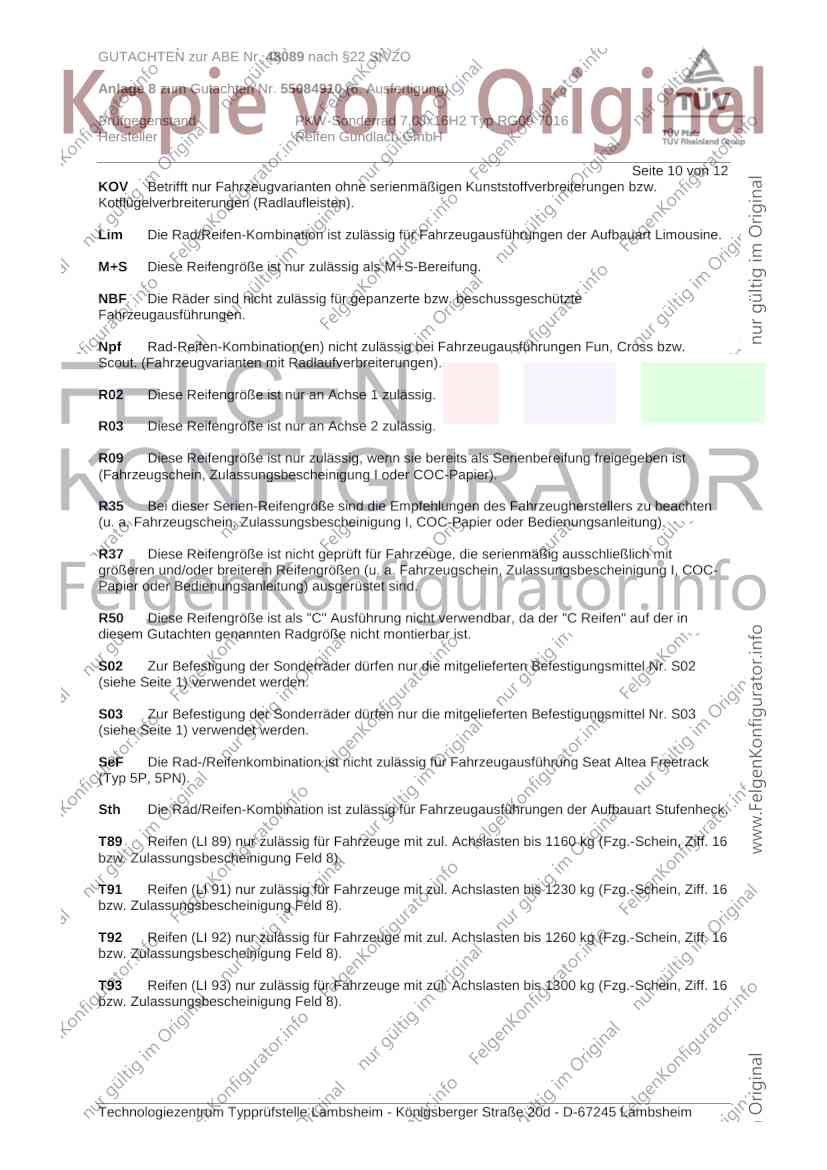

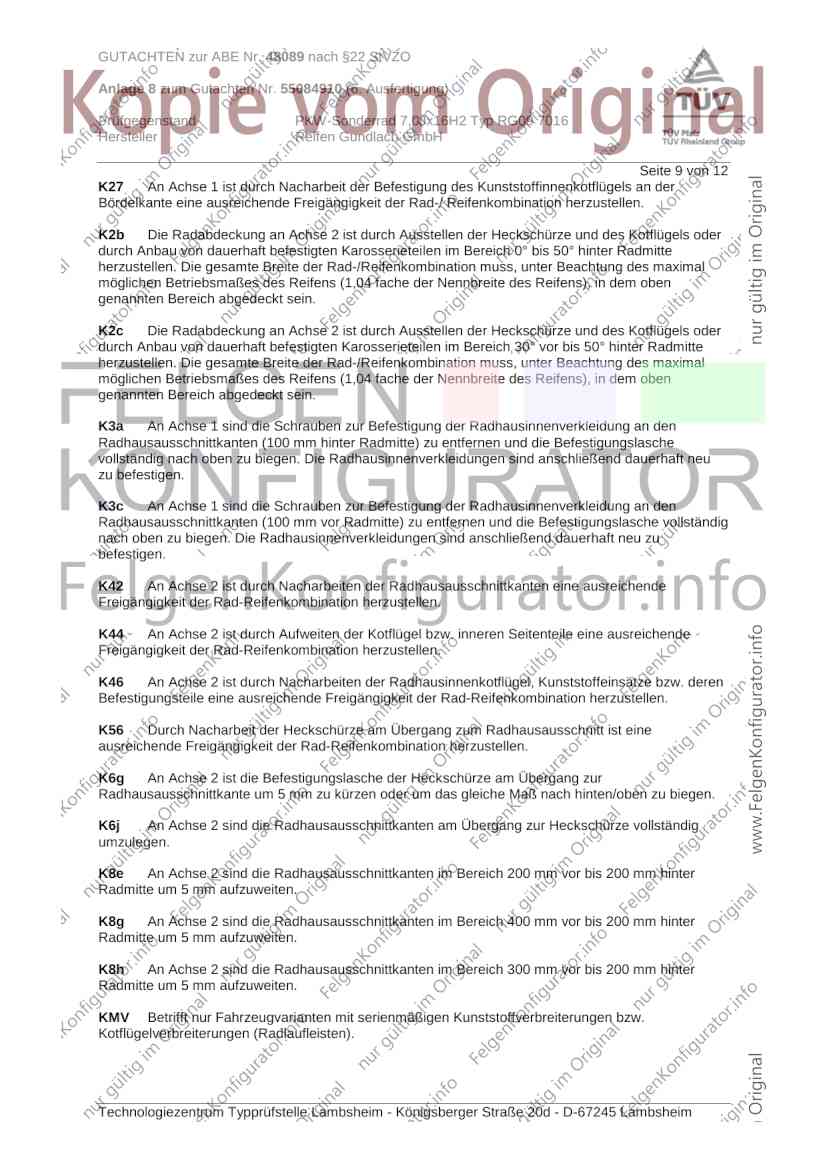

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55084910 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 2 von 12

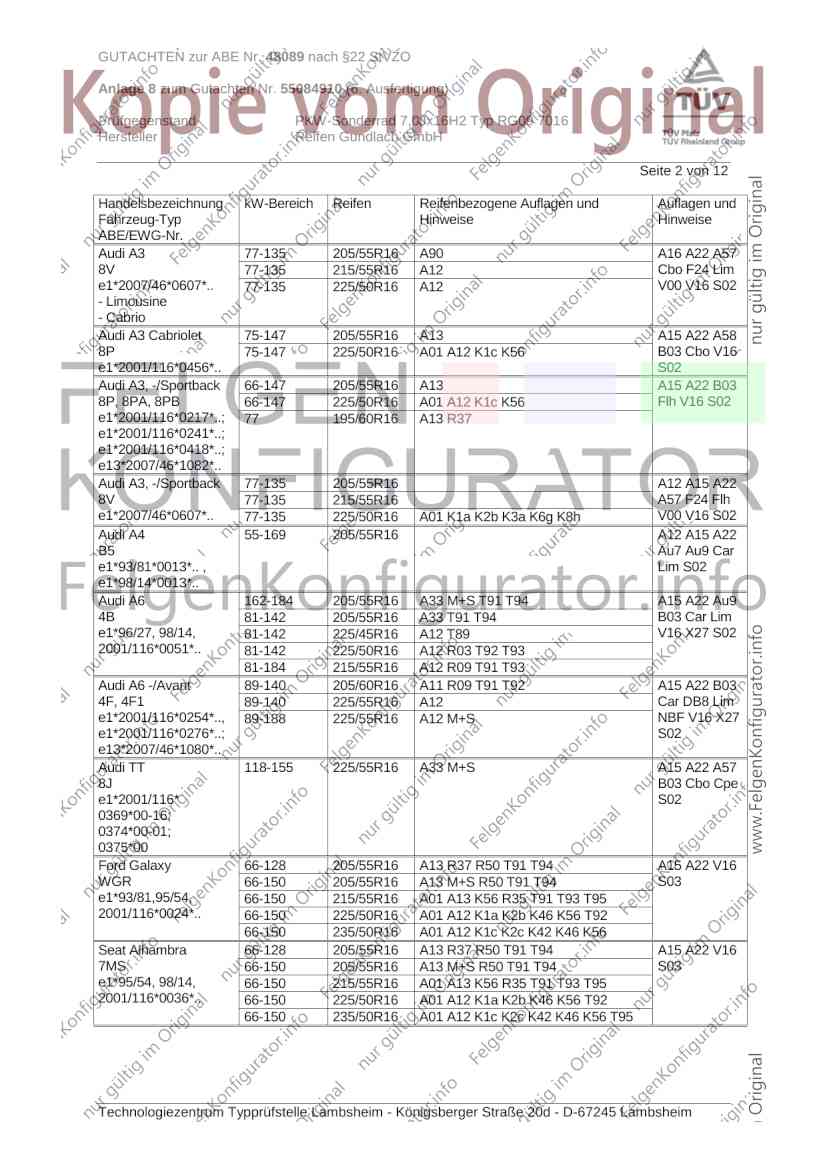

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/55R16 A90 A16 A22 A57
8V 77-135 215/55R16 A12 Cbo F24 Lim
e1*2007/46*0607*.. 77-135 225/50R16 A12 V00 V16 S02
- Limousine
- Cabrio
Audi A3 Cabriolet 75-147 205/55R16 A13 A15 A22 A58
8P 75-147 225/50R16 A01 A12 K1c K56 B03 Cbo V16
e1*2001/116*0456*.. S02
Audi A3, -/Sportback 66-147 205/55R16 A13 A15 A22 B03
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1c K56 Flh V16 S02
e1*2001/116*0217*..; 77 195/60R16 A13 R37
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/55R16 A12 A15 A22
8V 77-135 215/55R16 A57 F24 Flh
e1*2007/46*0607*.. 77-135 225/50R16 A01 K1a K2b K3a K6g K8h V00 V16 S02
Audi A4 55-169 205/55R16 A12 A15 A22
B5 Au7 Au9 Car
e1*93/81*0013*.. , Lim S02
e1*98/14*0013*..
Audi A6 162-184 205/55R16 A33 M+S T91 T94 A15 A22 Au9
4B 81-142 205/55R16 A33 T91 T94 B03 Car Lim
e1*96/27, 98/14, 81-142 225/45R16 A12 T89 V16 X27 S02
2001/116*0051*.. 81-142 225/50R16 A12 R03 T92 T93
81-184 215/55R16 A12 R09 T91 T93
Audi A6 -/Avant 89-140 205/60R16 A11 R09 T91 T92 A15 A22 B03
4F, 4F1 89-140 225/55R16 A12 Car DB8 Lim
e1*2001/116*0254*.., 89-188 225/55R16 A12 M+S NBF V16 X27
e1*2001/116*0276*..; S02
e13*2007/46*1080*..
Audi TT 118-155 225/55R16 A33 M+S A15 A22 A57
8J B03 Cbo Cpe
e1*2001/116* S02
0369*00-16;
0374*00-01;
0375*00
Ford Galaxy 66-128 205/55R16 A13 R37 R50 T91 T94 A15 A22 V16
WGR 66-150 205/55R16 A13 M+S R50 T91 T94 S03
e1*93/81,95/54, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95
2001/116*0024*.. 66-150 225/50R16 A01 A12 K1a K2b K46 K56 T92
66-150 235/50R16 A01 A12 K1c K2c K42 K46 K56
Seat Alhambra 66-128 205/55R16 A13 R37 R50 T91 T94 A15 A22 V16
7MS 66-150 205/55R16 A13 M+S R50 T91 T94 S03
e1*95/54, 98/14, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95
2001/116*0036*.. 66-150 225/50R16 A01 A12 K1a K2b K46 K56 T92
66-150 235/50R16 A01 A12 K1c K2c K42 K46 K56 T95
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55084910 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea / Toledo 63-155 205/55R16 A33 A15 A22 A60
5P, 5PN 63-155 225/50R16 A01 A12 K1c R02 Flh KOV SeF
e9*2001/116*0050*..; 63-155 225/50R16 A12 R03 Sth V16 S02
e9*2007/46*0012*..
Seat Leon 63-155 205/55R16 A12 A15 A22
1P, 1PN 63-155 205/55R16 M+S A58 Flh V16
e9*2001/116*0052*..; 63-155 225/50R16 A01 K1a K1b K2b S02
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 A12 A15 A22
5F 81-135 215/55R16 A58 Car F24
e9*2007/46*0094*.. 81-135 225/50R16 A01 K1a K2b K6j Flh V16 S02
Seat Leon 63 - 110 205/55R16 A12 A15 A22
5F 63 - 110 215/55R16 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/50R16 A01 K1a K2b Flh V16 S02
Skoda Octavia (II) 55-118 205/55R16 A33 A15 A22 Car
1Z 55-118 225/50R16 A01 A12 A58 K1a R02 Lim Npf V00
e11*2001/116*0230*..; 55-118 225/50R16 A12 A58 R03 V16 S02
e11*2007/46*0012*.. 55-147 205/55R16 A33 M+S
Skoda Octavia (II) 103-118 205/55R16 A33 M+S T91 A15 A22 A56
Scout Car KMV S02
1Z
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 A90 A16 A22 A58
5E 63-110 215/55R16 A12 Car F23 Lim
e11*2007/46*0243*..; 63-110 225/50R16 A12 Npf S02
e11*2007/46*0244*..
Skoda Octavia (III) 77-135 205/55R16 A90 A16 A22 A57
5E 77-135 215/55R16 A12 Car F24 Lim
e11*2007/46*0243*.. 77-135 225/50R16 A12 Npf X55 S02
Skoda 110-135 205/55R16 A91 M+S A15 A22 A56
Octavia Scout (III) 110-135 205/60R16 A12 M+S Car F24 S02
5E 110-135 215/55R16 A12 M+S
e11*2007/46*0243*..
Skoda Superb 77-147 205/55R16 A90 T91 T94 A15 A22 B03
3T 77-147 215/55R16 A12 Car Lim S02
e11*2001/116*0326*..;
e11*2007/46*0014*..
Skoda Yeti 77 205/55R16 A33 T91 T94 A15 A22 A57
5L 77-125 205/55R16 A33 M+S T91 T94 S02
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92
e11*2007/46*0034*.. 77-125 215/55R16 A12
77-125 215/60R16 A12
77-125 225/50R16 A12 T92
77-125 225/55R16 A12
VW Beetle, /Cabrio (II) 77-155 205/60R16 A90 R09 A15 A22 A58
16 77-155 215/60R16 A12 Cbo Flh S02
e1*2007/46*0539*.. 77-155 225/55R16 A12
77-155 225/60R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

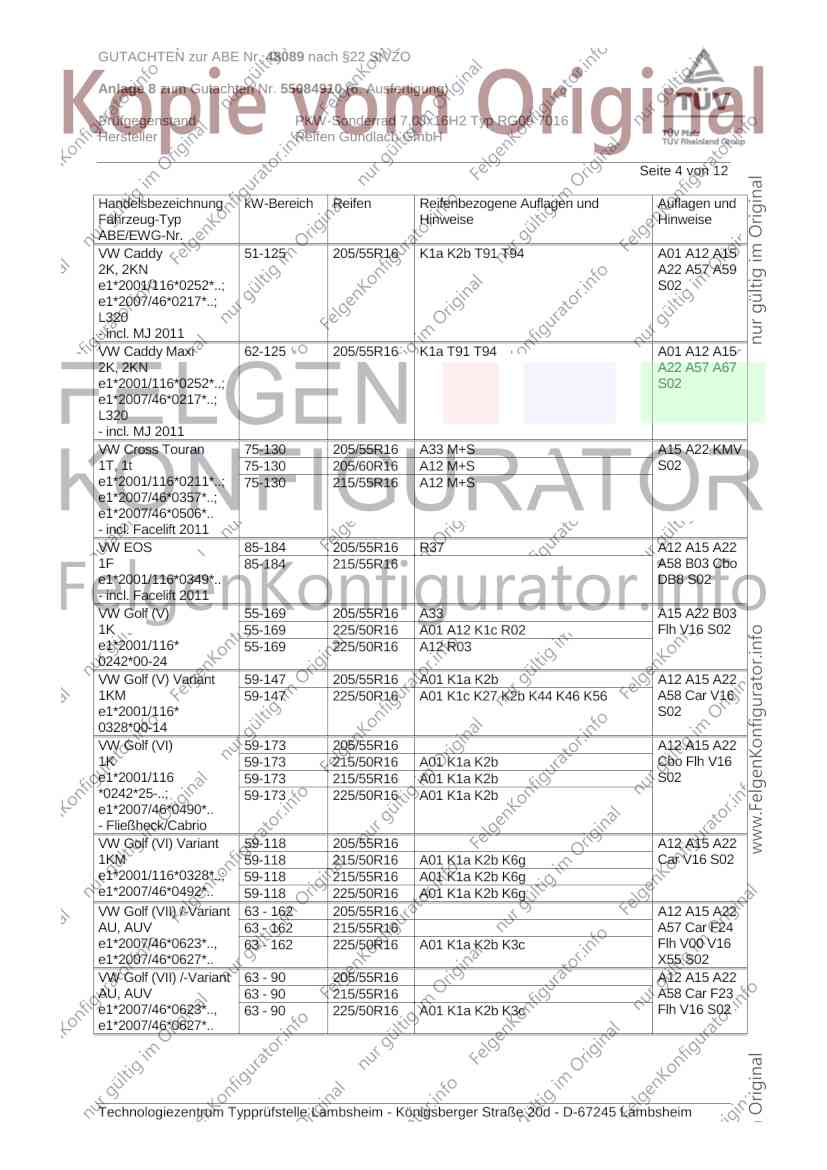

GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55084910 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Caddy 51-125 205/55R16 K1a K2b T91 T94 A01 A12 A15
2K, 2KN A22 A57 A59
e1*2001/116*0252*..; S02
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Caddy Maxi 62-125 205/55R16 K1a T91 T94 A01 A12 A15
2K, 2KN A22 A57 A67
e1*2001/116*0252*..; S02
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Cross Touran 75-130 205/55R16 A33 M+S A15 A22 KMV
1T, 1t 75-130 205/60R16 A12 M+S S02
e1*2001/116*0211*..; 75-130 215/55R16 A12 M+S
e1*2007/46*0357*..;
e1*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 205/55R16 R37 A12 A15 A22
1F 85-184 215/55R16 A58 B03 Cbo
e1*2001/116*0349*.. DB8 S02
- incl. Facelift 2011
VW Golf (V) 55-169 205/55R16 A33 A15 A22 B03
1K 55-169 225/50R16 A01 A12 K1c R02 Flh V16 S02
e1*2001/116* 55-169 225/50R16 A12 R03
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 A01 K1a K2b A12 A15 A22
1KM 59-147 225/50R16 A01 K1c K27 K2b K44 K46 K56 A58 Car V16
e1*2001/116* S02
0328*00-14
VW Golf (VI) 59-173 205/55R16 A12 A15 A22
1K 59-173 215/50R16 A01 K1a K2b Cbo Flh V16
e1*2001/116 59-173 215/55R16 A01 K1a K2b S02
*0242*25-..; 59-173 225/50R16 A01 K1a K2b
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 A12 A15 A22
1KM 59-118 215/50R16 A01 K1a K2b K6g Car V16 S02
e1*2001/116*0328*..; 59-118 215/55R16 A01 K1a K2b K6g
e1*2007/46*0492*.. 59-118 225/50R16 A01 K1a K2b K6g
VW Golf (VII) /-Variant 63 - 162 205/55R16 A12 A15 A22
AU, AUV 63 - 162 215/55R16 A57 Car F24
e1*2007/46*0623*.., 63 - 162 225/50R16 A01 K1a K2b K3c Flh V00 V16
e1*2007/46*0627*.. X55 S02
VW Golf (VII) /-Variant 63 - 90 205/55R16 A12 A15 A22
AU, AUV 63 - 90 215/55R16 A58 Car F23
e1*2007/46*0623*.., 63 - 90 225/50R16 A01 K1a K2b K3c Flh V16 S02
e1*2007/46*0627*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

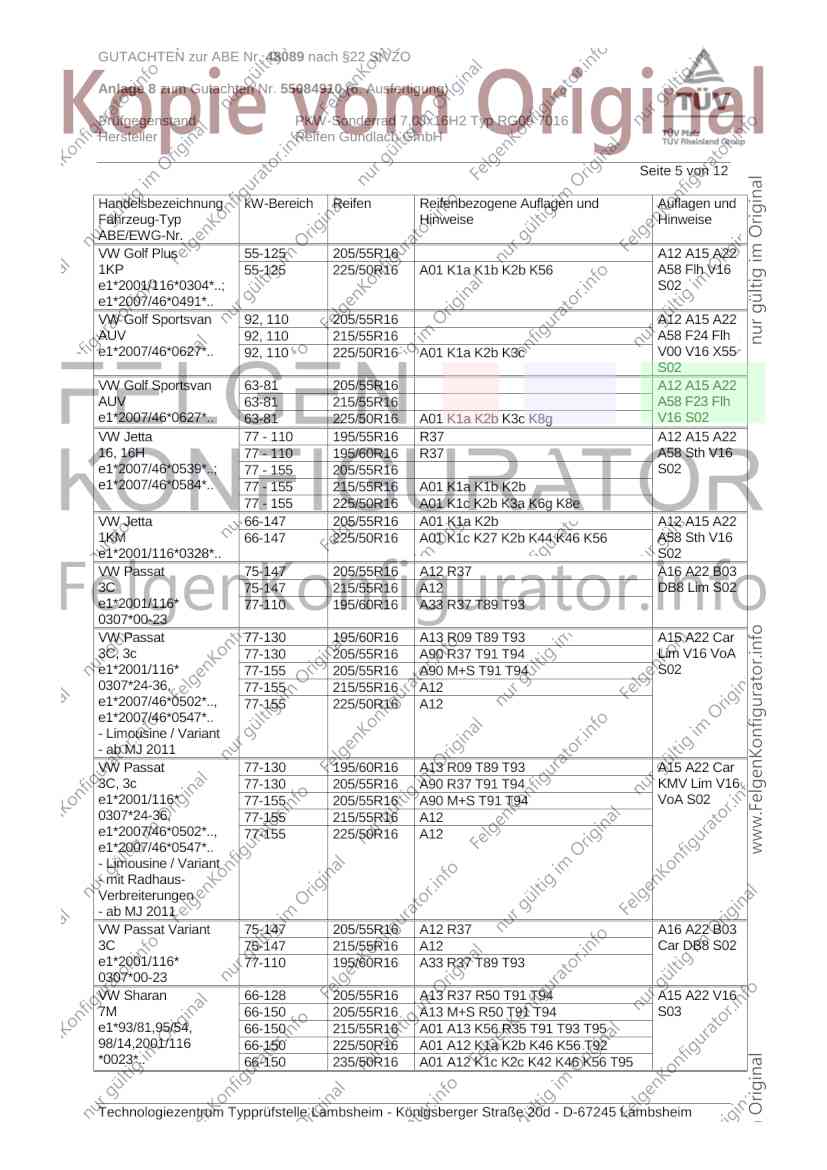

GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55084910 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 205/55R16 A12 A15 A22
1KP 55-125 225/50R16 A01 K1a K1b K2b K56 A58 Flh V16
e1*2001/116*0304*..; S02
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/55R16 A12 A15 A22
AUV 92, 110 215/55R16 A58 F24 Flh
e1*2007/46*0627*.. 92, 110 225/50R16 A01 K1a K2b K3c V00 V16 X55
S02
VW Golf Sportsvan 63-81 205/55R16 A12 A15 A22
AUV 63-81 215/55R16 A58 F23 Flh
e1*2007/46*0627*.. 63-81 225/50R16 A01 K1a K2b K3c K8g V16 S02
VW Jetta 77 - 110 195/55R16 R37 A12 A15 A22
16, 16H 77 - 110 195/60R16 R37 A58 Sth V16
e1*2007/46*0539*..; 77 - 155 205/55R16 S02
e1*2007/46*0584*.. 77 - 155 215/55R16 A01 K1a K1b K2b
77 - 155 225/50R16 A01 K1c K2b K3a K6g K8e
VW Jetta 66-147 205/55R16 A01 K1a K2b A12 A15 A22
1KM 66-147 225/50R16 A01 K1c K27 K2b K44 K46 K56 A58 Sth V16
e1*2001/116*0328*.. S02
VW Passat 75-147 205/55R16 A12 R37 A16 A22 B03
3C 75-147 215/55R16 A12 DB8 Lim S02
e1*2001/116* 77-110 195/60R16 A33 R37 T89 T93
0307*00-23
VW Passat 77-130 195/60R16 A13 R09 T89 T93 A15 A22 Car
3C, 3c 77-130 205/55R16 A90 R37 T91 T94 Lim V16 VoA
e1*2001/116* 77-155 205/55R16 A90 M+S T91 T94 S02
0307*24-36, 77-155 215/55R16 A12
e1*2007/46*0502*.., 77-155 225/50R16 A12
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-130 195/60R16 A13 R09 T89 T93 A15 A22 Car
3C, 3c 77-130 205/55R16 A90 R37 T91 T94 KMV Lim V16
e1*2001/116* 77-155 205/55R16 A90 M+S T91 T94 VoA S02
0307*24-36, 77-155 215/55R16 A12
e1*2007/46*0502*.., 77-155 225/50R16 A12
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/55R16 A12 R37 A16 A22 B03
3C 75-147 215/55R16 A12 Car DB8 S02
e1*2001/116* 77-110 195/60R16 A33 R37 T89 T93
0307*00-23
VW Sharan 66-128 205/55R16 A13 R37 R50 T91 T94 A15 A22 V16
7M 66-150 205/55R16 A13 M+S R50 T91 T94 S03
e1*93/81,95/54, 66-150 215/55R16 A01 A13 K56 R35 T91 T93 T95
98/14,2001/116 66-150 225/50R16 A01 A12 K1a K2b K46 K56 T92
*0023*.. 66-150 235/50R16 A01 A12 K1c K2c K42 K46 K56 T95
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55084910 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran 66-125 205/55R16 A33 K1a K2b A01 A15 A22
1T A58 Npf S02
e1*2001/116*
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran 66-103 195/60R16 A13 R37 T89 T93 A15 A22 A58
1T, 1t 66-130 205/55R16 A01 A33 K2b Npf S02
e1*2001/116*
0211*23-..;
e1*2007/46*
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011

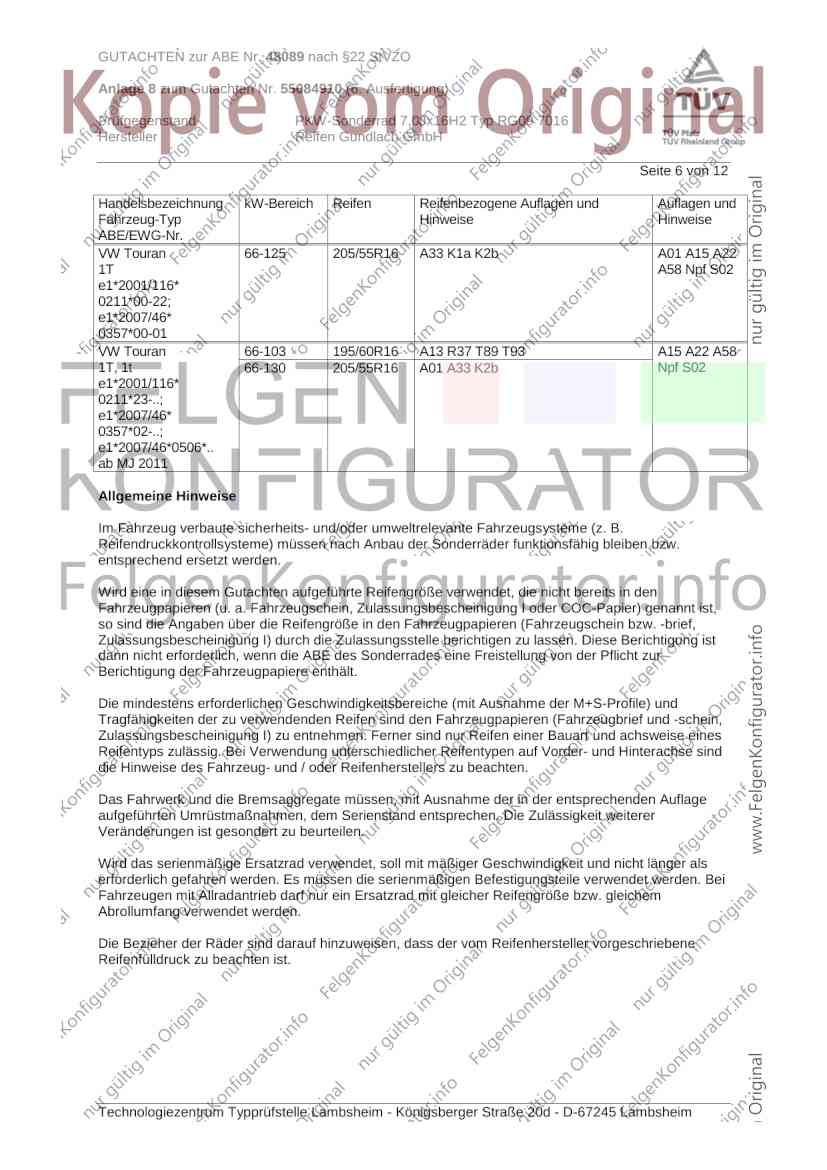

Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55084910 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 7 von 12
Spezielle Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55084910 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 8 von 12
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55084910 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 9 von 12
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55084910 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 10 von 12
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

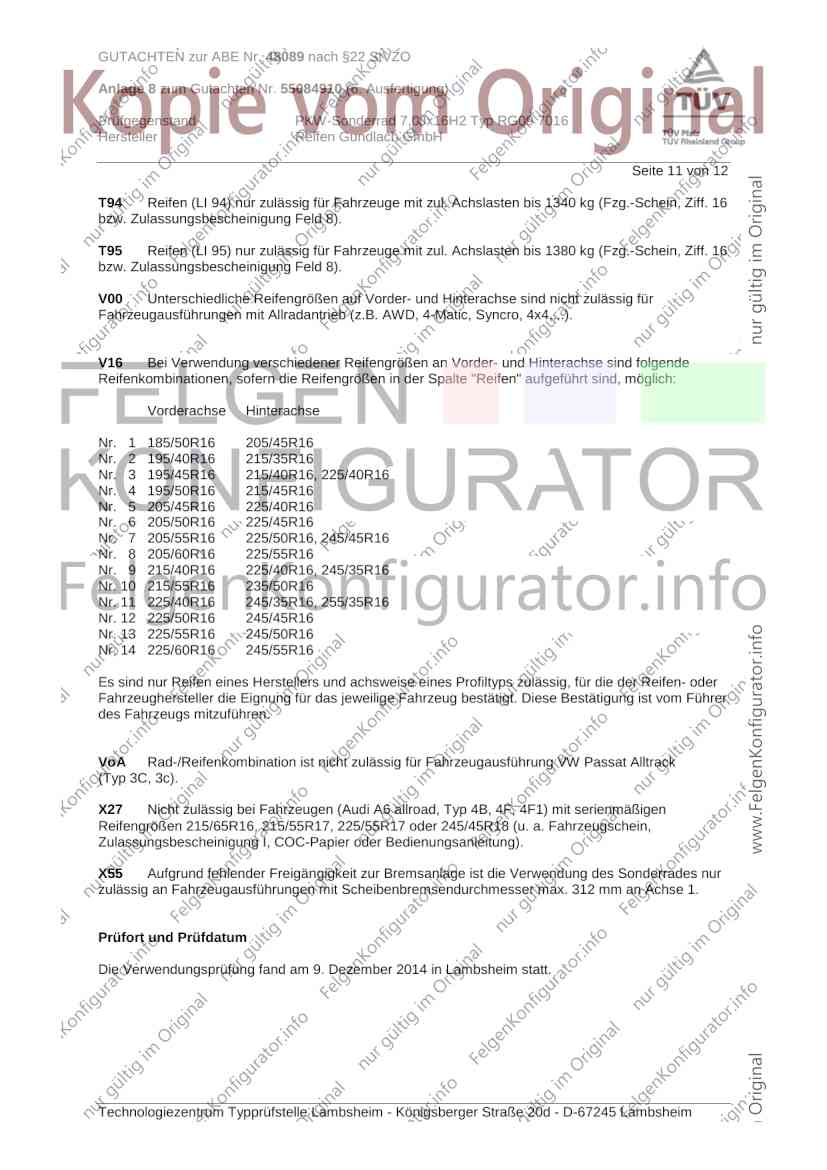

GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55084910 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 11 von 12
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Dezember 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48089 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55084910 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ RG09 7016
Hersteller Reifen Gundlach GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juni 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Dezember 2014
Laux 00220940.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
