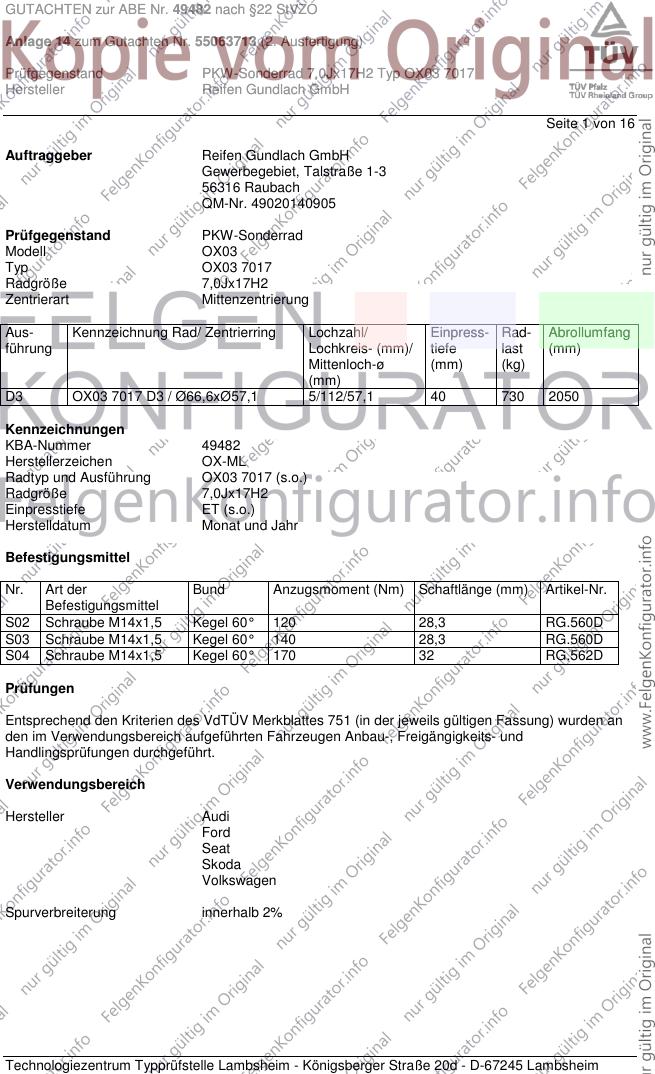

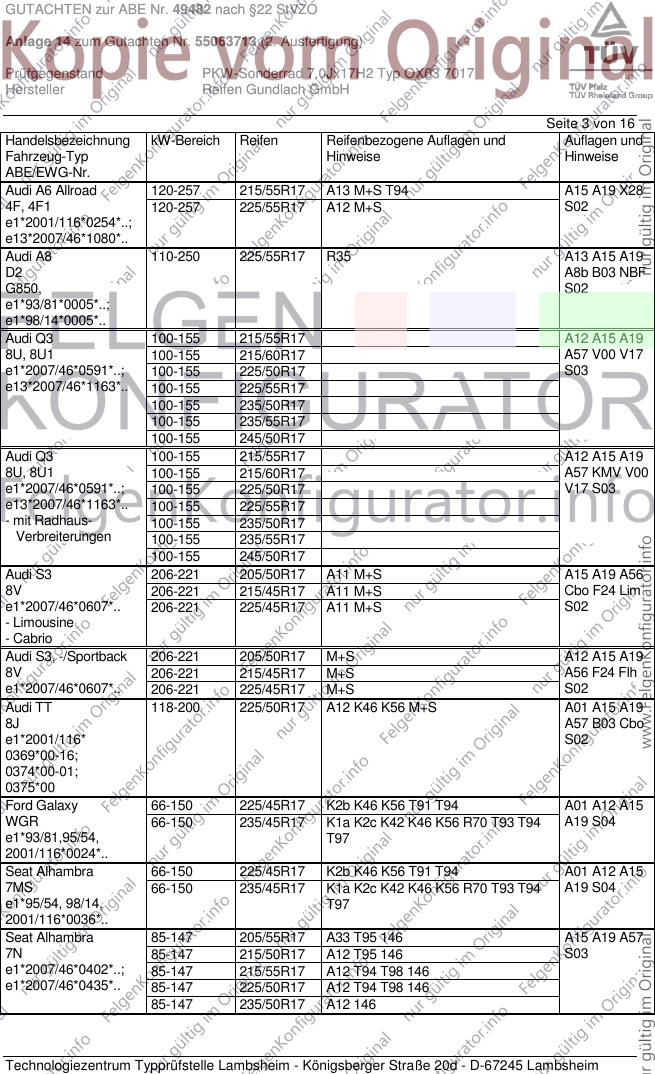

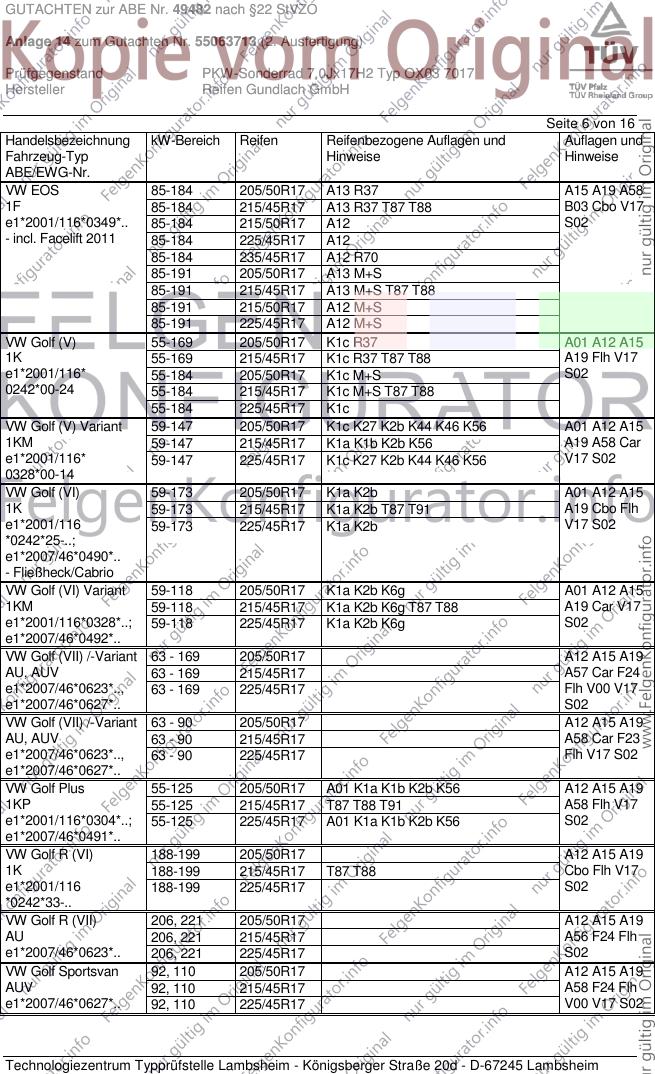

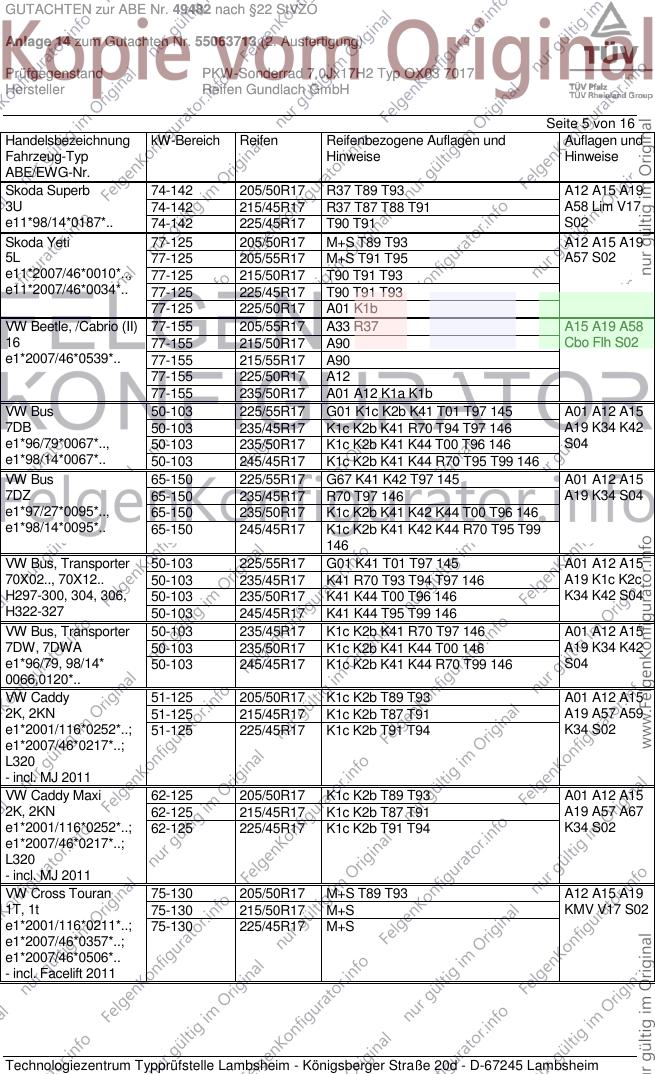

GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 16
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell OX03
Typ OX03 7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D3 OX03 7017 D3 / Ø66,6xØ57,1 5/112/57,1 40 730 2050
Kennzeichnungen
KBA-Nummer 49482
Herstellerzeichen OX-ML
Radtyp und Ausführung OX03 7017 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560D
S03 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560D
S04 Schraube M14x1,5 Kegel 60° 170 32 RG.562D
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/50R17 A11 A15 A19 A57
8V 77-135 215/45R17 A11 Cbo F24 Lim
e1*2007/46*0607*.. 77-135 225/45R17 A11 S02
- Limousine
- Cabrio
Audi A3 Cabriolet 75-147 205/50R17 K1c K56 A01 A12 A15
8P 75-147 215/45R17 K1a K1b K56 T87 T88 A19 A58 B03
e1*2001/116*0456*.. 75-147 225/45R17 K1c K56 Cbo V17 S02
Audi A3, -/Sportback 184-195 205/50R17 K1c K56 M+S A01 A12 A15
8P, 8PA 184-195 215/45R17 K1a K1b K56 M+S T88 T91 A19 Flh S02
e1*2001/116*0217*.., 184-195 225/45R17 K1c K56 M+S
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 205/50R17 K1c K56 A01 A12 A15
8P, 8PA, 8PB 66-147 215/45R17 K1a K1b K56 T87 T88 A19 B03 Flh
e1*2001/116*0217*..; 66-147 225/45R17 K1c K56 V17 S02
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/50R17 A12 A15 A19
8V 77-135 215/45R17 A57 F24 Flh
e1*2007/46*0607*.. 77-135 225/45R17 V00 V17 S02
Audi A4 74-140 205/50R17 R37 T89 T93 A12 A15 A19
8E 74-188 205/50R17 M+S T89 T93 B03 Car Lim
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 V17 S02
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91
74-188 235/45R17 R70
Audi A4 55-169 205/50R17 A12 A15 A19
B5 55-169 215/45R17 Au7 Au9 Car
e1*93/81*0013*.. , 55-169 225/45R17 Lim V17 S02
e1*98/14*0013*..
Audi A4 162 205/50R17 M+S T89 T93 A12 A15 A19
QB6 162 215/45R17 R37 T88 T91 B03 Car Cbo
e1*2001/116*0243*.. 162 225/45R17 T90 T91 Lim V17 S02
162 235/45R17 R70
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A12 A15 A19
8H 96-188 205/50R17 M+S T89 T93 B03 Cbo V17
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 S02
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93
96-188 235/45R17 R70
Audi A6 162-184 205/50R17 M+S T89 T93 A15 A19 A30
4B 81-142 205/50R17 T89 T93 Au9 B03 Car
e1*96/27, 98/14, 81-184 215/45R17 T87 T88 T91 Lim V17 X27
2001/116*0051*.. 81-184 225/45R17 T90 T91 T93 S02
Audi A6 -/Avant 89-140 225/50R17 R37 T93 A11 A15 A19
4F, 4F1 89-257 225/50R17 M+S T93 B03 Car Lim
e1*2001/116*0254*.., NBF X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 Allroad 120-257 215/55R17 A13 M+S T94 A15 A19 X28
4F, 4F1 120-257 225/55R17 A12 M+S S02
e1*2001/116*0254*..;
e13*2007/46*1080*..
Audi A8 110-250 225/55R17 R35 A13 A15 A19
D2 A8b B03 NBF
G850, S02
e1*93/81*0005*..;
e1*98/14*0005*..
Audi Q3 100-155 215/55R17 A12 A15 A19
8U, 8U1 100-155 215/60R17 A57 V00 V17
e1*2007/46*0591*..; 100-155 225/50R17 S03
e13*2007/46*1163*.. 100-155 225/55R17
100-155 235/50R17
100-155 235/55R17
100-155 245/50R17
Audi Q3 100-155 215/55R17 A12 A15 A19
8U, 8U1 100-155 215/60R17 A57 KMV V00
e1*2007/46*0591*..; 100-155 225/50R17 V17 S03
e13*2007/46*1163*.. 100-155 225/55R17
- mit Radhaus- 100-155 235/50R17
Verbreiterungen 100-155 235/55R17
100-155 245/50R17
Audi S3 206-221 205/50R17 A11 M+S A15 A19 A56
8V 206-221 215/45R17 A11 M+S Cbo F24 Lim
e1*2007/46*0607*.. 206-221 225/45R17 A11 M+S S02
- Limousine
- Cabrio
Audi S3, -/Sportback 206-221 205/50R17 M+S A12 A15 A19
8V 206-221 215/45R17 M+S A56 F24 Flh
e1*2007/46*0607*.. 206-221 225/45R17 M+S S02
Audi TT 118-200 225/50R17 A12 K46 K56 M+S A01 A15 A19
8J A57 B03 Cbo
e1*2001/116* S02
0369*00-16;
0374*00-01;
0375*00
Ford Galaxy 66-150 225/45R17 K2b K46 K56 T91 T94 A01 A12 A15
WGR 66-150 235/45R17 K1a K2c K42 K46 K56 R70 T93 T94 A19 S04
e1*93/81,95/54, T97
2001/116*0024*..
Seat Alhambra 66-150 225/45R17 K2b K46 K56 T91 T94 A01 A12 A15
7MS 66-150 235/45R17 K1a K2c K42 K46 K56 R70 T93 T94 A19 S04
e1*95/54, 98/14, T97
2001/116*0036*..
Seat Alhambra 85-147 205/55R17 A33 T95 146 A15 A19 A57
7N 85-147 215/50R17 A12 T95 146 S03
e1*2007/46*0402*..; 85-147 215/55R17 A12 T94 T98 146
e1*2007/46*0435*.. 85-147 225/50R17 A12 T94 T98 146
85-147 235/50R17 A12 146
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea / Toledo 63-155 205/50R17 K1c T89 T93 A01 A12 A15
5P, 5PN 63-155 215/45R17 K1c T87 T88 T91 A19 A60 Flh
e9*2001/116*0050*..; 63-155 225/45R17 K1c KOV SeF Sth
e9*2007/46*0012*.. V17 S02
Seat Exeo / Exeo ST 75-155 205/50R17 A33 A15 A19 A58
3R, 3RN 75-155 215/45R17 A13 T87 T88 T91 B03 Car Lim
e9*2001/116*0072*.., 75-155 225/45R17 A33 V17 S02
e9*2007/46*0011*..
Seat Leon 63-155 205/50R17 A01 K1a K2b R37 A12 A15 A19
1P, 1PN 63-155 215/45R17 R37 A58 Flh V17
e9*2001/116*0052*..; 63-195 225/45R17 A01 K1a K2b S02
e9*2007/46*0013*..
Seat Leon 81-135 205/50R17 A12 A15 A19
5F 81-135 215/45R17 A58 Car F24
e9*2007/46*0094*.. 81-135 225/45R17 Flh V17 S02
Seat Leon 63 - 110 205/50R17 A12 A15 A19
5F 63 - 110 215/45R17 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/45R17 Flh V17 S02
Seat Leon Cupra 195,206 205/50R17 A12 A15 A19
5F 195,206 215/45R17 A58 F24 Flh
e9*2007/46*0094*.. 195,206 225/45R17 V17 S02
Skoda Octavia (II) 55-118 205/50R17 A01 K1a R37 T89 T93 A12 A15 A19
1Z 55-118 215/45R17 R37 T88 T91 Car Lim Npf
e11*2001/116*0230*..; 55-147 205/50R17 A01 K1a M+S V17 S02
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91
55-147 225/45R17 A01 K1a
Skoda Octavia (II) 103-118 205/50R17 M+S T93 A12 A15 A19
Scout 103-118 225/45R17 M+S T91 A56 Car KMV
1Z 103-118 225/50R17 A01 K1c K56 S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 A13 A15 A19 A58
5E 63-110 215/45R17 A13 Car F23 Lim
e11*2007/46*0243*..; 63-110 225/45R17 A13 Npf S02
e11*2007/46*0244*..
Skoda Octavia (III) 77-162 205/50R17 A11 A15 A19 A57
5E 77-162 215/45R17 A11 Car F24 Lim
e11*2007/46*0243*.. 77-162 225/45R17 A11 Npf S02
Skoda Octavia Scout 110-135 205/50R17 A33 M+S A15 A19 A56
(III) 110-135 205/55R17 A12 M+S Car F24 S02
5E 110-135 215/50R17 A12 M+S
e11*2007/46*0243*.. 110-135 225/45R17 A33 M+S
110-135 225/50R17 A12
Skoda Superb 77-147 205/50R17 T93 A12 A15 A19
3T 77-191 205/50R17 M+S T93 Car Lim V17
e11*2001/116*0326*..; 77-191 225/45R17 T94 S02
e11*2007/46*0014*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Superb 74-142 205/50R17 R37 T89 T93 A12 A15 A19
3U 74-142 215/45R17 R37 T87 T88 T91 A58 Lim V17
e11*98/14*0187*.. 74-142 225/45R17 T90 T91 S02
Skoda Yeti 77-125 205/50R17 M+S T89 T93 A12 A15 A19
5L 77-125 205/55R17 M+S T91 T95 A57 S02
e11*2007/46*0010*.., 77-125 215/50R17 T90 T91 T93
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93
77-125 225/50R17 A01 K1b
VW Beetle, /Cabrio (II) 77-155 205/55R17 A33 R37 A15 A19 A58
16 77-155 215/50R17 A90 Cbo Flh S02
e1*2007/46*0539*.. 77-155 215/55R17 A90
77-155 225/50R17 A12
77-155 235/50R17 A01 A12 K1a K1b
VW Bus 50-103 225/55R17 G01 K1c K2b K41 T01 T97 145 A01 A12 A15
7DB 50-103 235/45R17 K1c K2b K41 R70 T94 T97 146 A19 K34 K42
e1*96/79*0067*.., 50-103 235/50R17 K1c K2b K41 K44 T00 T96 146 S04
e1*98/14*0067*.. 50-103 245/45R17 K1c K2b K41 K44 R70 T95 T99 146
VW Bus 65-150 225/55R17 G67 K41 K42 T97 145 A01 A12 A15
7DZ 65-150 235/45R17 R70 T97 146 A19 K34 S04
e1*97/27*0095*.., 65-150 235/50R17 K1c K2b K41 K42 K44 T00 T96 146
e1*98/14*0095*.. 65-150 245/45R17 K1c K2b K41 K42 K44 R70 T95 T99
146
VW Bus, Transporter 50-103 225/55R17 G01 K41 T01 T97 145 A01 A12 A15
70X02.., 70X12.. 50-103 235/45R17 K41 R70 T93 T94 T97 146 A19 K1c K2c
H297-300, 304, 306, 50-103 235/50R17 K41 K44 T00 T96 146 K34 K42 S04
H322-327 50-103 245/45R17 K41 K44 T95 T99 146
VW Bus, Transporter 50-103 235/45R17 K1c K2b K41 R70 T97 146 A01 A12 A15
7DW, 7DWA 50-103 235/50R17 K1c K2b K41 K44 T00 146 A19 K34 K42
e1*96/79, 98/14* 50-103 245/45R17 K1c K2b K41 K44 R70 T99 146 S04
0066,0120*..
VW Caddy 51-125 205/50R17 K1c K2b T89 T93 A01 A12 A15
2K, 2KN 51-125 215/45R17 K1c K2b T87 T91 A19 A57 A59
e1*2001/116*0252*..; 51-125 225/45R17 K1c K2b T91 T94 K34 S02
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Caddy Maxi 62-125 205/50R17 K1c K2b T89 T93 A01 A12 A15
2K, 2KN 62-125 215/45R17 K1c K2b T87 T91 A19 A57 A67
e1*2001/116*0252*..; 62-125 225/45R17 K1c K2b T91 T94 K34 S02
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Cross Touran 75-130 205/50R17 M+S T89 T93 A12 A15 A19
1T, 1t 75-130 215/50R17 M+S KMV V17 S02
e1*2001/116*0211*..; 75-130 225/45R17 M+S
e1*2007/46*0357*..;
e1*2007/46*0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-184 205/50R17 A13 R37 A15 A19 A58
1F 85-184 215/45R17 A13 R37 T87 T88 B03 Cbo V17
e1*2001/116*0349*.. 85-184 215/50R17 A12 S02
- incl. Facelift 2011 85-184 225/45R17 A12
85-184 235/45R17 A12 R70
85-191 205/50R17 A13 M+S
85-191 215/45R17 A13 M+S T87 T88
85-191 215/50R17 A12 M+S
85-191 225/45R17 A12 M+S
VW Golf (V) 55-169 205/50R17 K1c R37 A01 A12 A15
1K 55-169 215/45R17 K1c R37 T87 T88 A19 Flh V17
e1*2001/116* 55-184 205/50R17 K1c M+S S02
0242*00-24 55-184 215/45R17 K1c M+S T87 T88
55-184 225/45R17 K1c
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A12 A15
1KM 59-147 215/45R17 K1a K1b K2b K56 A19 A58 Car
e1*2001/116* 59-147 225/45R17 K1c K27 K2b K44 K46 K56 V17 S02
0328*00-14
VW Golf (VI) 59-173 205/50R17 K1a K2b A01 A12 A15
1K 59-173 215/45R17 K1a K2b T87 T91 A19 Cbo Flh
e1*2001/116 59-173 225/45R17 K1a K2b V17 S02
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 K1a K2b K6g A01 A12 A15
1KM 59-118 215/45R17 K1a K2b K6g T87 T88 A19 Car V17
e1*2001/116*0328*..; 59-118 225/45R17 K1a K2b K6g S02
e1*2007/46*0492*..
VW Golf (VII) /-Variant 63 - 169 205/50R17 A12 A15 A19
AU, AUV 63 - 169 215/45R17 A57 Car F24
e1*2007/46*0623*.., 63 - 169 225/45R17 Flh V00 V17
e1*2007/46*0627*.. S02
VW Golf (VII) /-Variant 63 - 90 205/50R17 A12 A15 A19
AU, AUV 63 - 90 215/45R17 A58 Car F23
e1*2007/46*0623*.., 63 - 90 225/45R17 Flh V17 S02
e1*2007/46*0627*..
VW Golf Plus 55-125 205/50R17 A01 K1a K1b K2b K56 A12 A15 A19
1KP 55-125 215/45R17 T87 T88 T91 A58 Flh V17
e1*2001/116*0304*..; 55-125 225/45R17 A01 K1a K1b K2b K56 S02
e1*2007/46*0491*..
VW Golf R (VI) 188-199 205/50R17 A12 A15 A19
1K 188-199 215/45R17 T87 T88 Cbo Flh V17
e1*2001/116 188-199 225/45R17 S02
*0242*33-..
VW Golf R (VII) 206, 221 205/50R17 A12 A15 A19
AU 206, 221 215/45R17 A56 F24 Flh
e1*2007/46*0623*.. 206, 221 225/45R17 S02
VW Golf Sportsvan 92, 110 205/50R17 A12 A15 A19
AUV 92, 110 215/45R17 A58 F24 Flh
e1*2007/46*0627*.. 92, 110 225/45R17 V00 V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 63-81 205/50R17 A12 A15 A19
AUV 63-81 215/45R17 A58 F23 Flh
e1*2007/46*0627*.. 63-81 225/45R17 V17 S02
VW Jetta 77 - 155 205/50R17 K1c K2b K3a K6g K8e A01 A12 A15
16, 16H 77 - 155 215/45R17 K1a K1b K2b A19 A58 Sth
e1*2007/46*0539*..; 77 - 155 225/45R17 K1c K2b K3a K6g K8e S02
e1*2007/46*0584*..
VW Jetta 66-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A12 A15
1KM 66-147 215/45R17 K1a K1b K2b K56 A19 A58 Sth
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2b K44 K46 K56 V17 S02
VW Passat 66-142 205/50R17 A01 K46 A12 A15 A19
3B 66-142 215/45R17 T87 T88 T89 Car Lim V17
e1*95/54*0043*.., 66-142 225/45R17 A01 K46 S02
e1*98/14*0043*..
VW Passat 74-142 205/50R17 R37 T89 T93 A12 A15 A19
3BG 74-142 215/45R17 R37 T87 T88 T91 Car Lim V17
e1*98/14*0157*.., 74-142 225/45R17 T90 S02
e1*2001/116*0157*..
VW Passat 75-147 205/50R17 A13 R37 A15 A19 Lim
3C 75-147 215/45R17 A13 R37 T87 T88 T91 V17 S02
e1*2001/116* 75-147 215/50R17 A01 A12 K46 K56
0307*00-23 75-147 225/45R17 A12
75-147 235/45R17 A01 A12 K46 K56 R70
VW Passat 184 205/50R17 A13 M+S A15 A19 Lim
3C 184 215/45R17 A13 M+S T87 T88 T91 V17 S02
e1*2001/116* 184 215/50R17 A01 A12 K46 K56 M+S
0307*00-23 184 225/45R17 A12 M+S
184 235/45R17 A01 A12 K46 K56 M+S R70
VW Passat 77-155 205/50R17 A13 T89 T93 A15 A19 Car
3C, 3c 77-155 215/45R17 A13 T87 T91 Lim V17 VoA
e1*2001/116* 77-155 215/50R17 A12 T91 T95 S02
0307*24-36, 77-155 225/45R17 A12 T91 T94
e1*2007/46*0502*..,
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 A13 T89 T93 A15 A19 Car
3C, 3c 77-155 215/45R17 A13 T87 T91 KMV Lim V17
e1*2001/116* 77-155 215/50R17 A12 T91 T95 VoA S02
0307*24-36, 77-155 225/45R17 A12 T91 T94
e1*2007/46*0502*..,
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Alltrack 103-155 205/50R17 A33 M+S T89 T93 A15 A19 A56
3C, 3c 103-155 205/55R17 A12 M+S T91 T95 Car KMV S02
e1*2001/116*0307*..; 103-155 215/50R17 A12 M+S T91 T95
e1*2007/46*0502*..; 103-155 225/45R17 A33 M+S T91 T94
e1*2007/46*0547*.. 103-155 225/50R17 A12
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 205/50R17 A90 T89 T93 A15 A19 V17
3CC 100-220 215/45R17 A13 T87 T91 S02
e1*2001/116*0468*.. 100-220 215/50R17 A12
- incl. Modell 2012 100-220 225/45R17 A90
VW Passat Variant 75-147 205/50R17 A13 R37 T89 T93 A15 A19 Car
3C 75-147 215/45R17 A13 R37 T87 T88 T91 V17 S02
e1*2001/116* 75-147 215/50R17 A12 T90
0307*00-23 75-147 225/45R17 A12 T90
75-147 235/45R17 A12 R70
VW Passat Variant 184 205/50R17 A13 M+S T93 A15 A19 Car
3C 184 215/45R17 A13 M+S T91 S02
e1*2001/116* 184 215/50R17 A12 M+S T91
0307*00-23 184 225/45R17 A12 M+S T91
184 235/45R17 A12 M+S R70
VW Passat W8 202 205/50R17 M+S T93 A15 A19 A30
3BS 202 215/45R17 M+S T91 B03 B11 Car
e1*98/14*0173*.., 202 225/45R17 M+S T90 T91 Lim S02
e1*2001/116*0173*..
VW Scirocco 90-155 205/50R17 A13 A15 A19 A58
13 90-155 215/45R17 A13 Cpe S02
e1*2001/116*0471*.. 90-155 215/50R17 A12
90-162 205/50R17 A13 M+S
90-162 215/45R17 A13 M+S
90-162 215/50R17 A12 M+S
90-162 225/45R17 A13
VW Scirocco R 188-206 205/50R17 A13 M+S A15 A19 A58
13 188-206 215/45R17 A13 M+S Cpe S02
e1*2001/116*0471*.. 188-206 215/50R17 A12 M+S
188-206 225/45R17 A13
VW Sharan 66-150 225/45R17 K2b K46 K56 T91 T94 A01 A12 A15
7M 66-150 235/45R17 K1a K2c K42 K46 K56 R70 T93 T94 A19 S04
e1*93/81,95/54, T97
98/14,2001/116
*0023*..
VW Sharan 85-147 205/55R17 A33 T95 146 A15 A19 A57
7N 85-147 215/50R17 A12 T95 146 S03
e1*2007/46*0401*..; 85-147 215/55R17 A12 T94 T98 146
e1*2007/46*0434*.. 85-147 225/50R17 A12 T94 T98 146
85-147 235/50R17 A12 146
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH

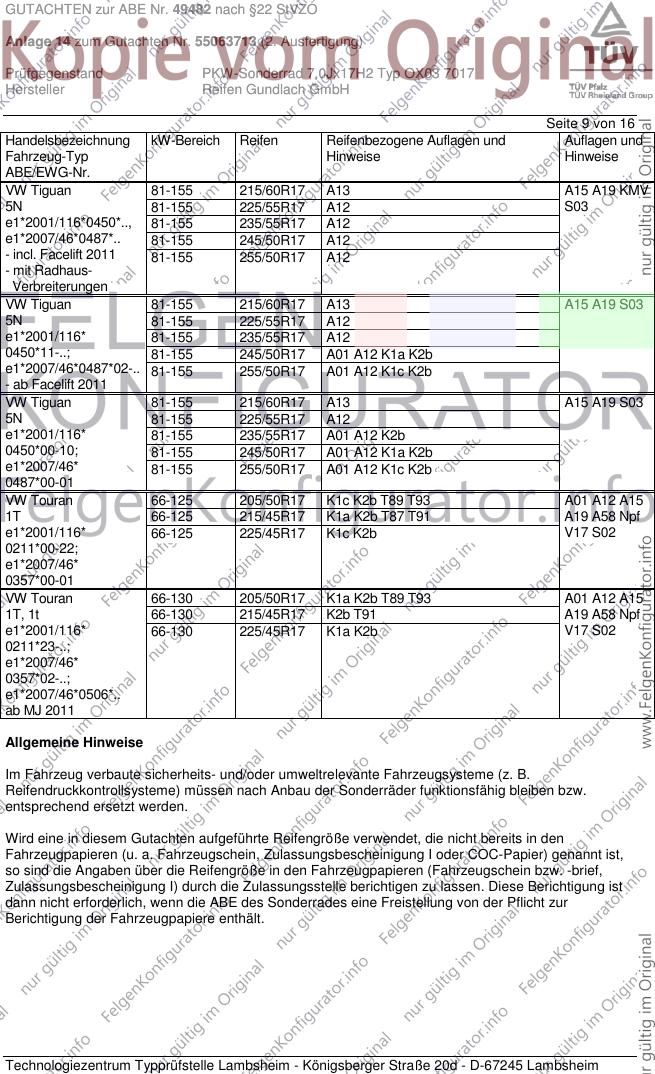

Seite 9 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 215/60R17 A13 A15 A19 KMV
5N 81-155 225/55R17 A12 S03
e1*2001/116*0450*.., 81-155 235/55R17 A12
e1*2007/46*0487*.. 81-155 245/50R17 A12
- incl. Facelift 2011 81-155 255/50R17 A12
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 215/60R17 A13 A15 A19 S03
5N 81-155 225/55R17 A12
e1*2001/116* 81-155 235/55R17 A12
0450*11-..; 81-155 245/50R17 A01 A12 K1a K2b
e1*2007/46*0487*02-.. 81-155 255/50R17 A01 A12 K1c K2b
- ab Facelift 2011
VW Tiguan 81-155 215/60R17 A13 A15 A19 S03
5N 81-155 225/55R17 A12
e1*2001/116* 81-155 235/55R17 A01 A12 K2b
0450*00-10; 81-155 245/50R17 A01 A12 K1a K2b
e1*2007/46* 81-155 255/50R17 A01 A12 K1c K2b
0487*00-01
VW Touran 66-125 205/50R17 K1c K2b T89 T93 A01 A12 A15
1T 66-125 215/45R17 K1a K2b T87 T91 A19 A58 Npf
e1*2001/116* 66-125 225/45R17 K1c K2b V17 S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran 66-130 205/50R17 K1a K2b T89 T93 A01 A12 A15
1T, 1t 66-130 215/45R17 K2b T91 A19 A58 Npf
e1*2001/116* 66-130 225/45R17 K1a K2b V17 S02
0211*23-..;
e1*2007/46*
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.

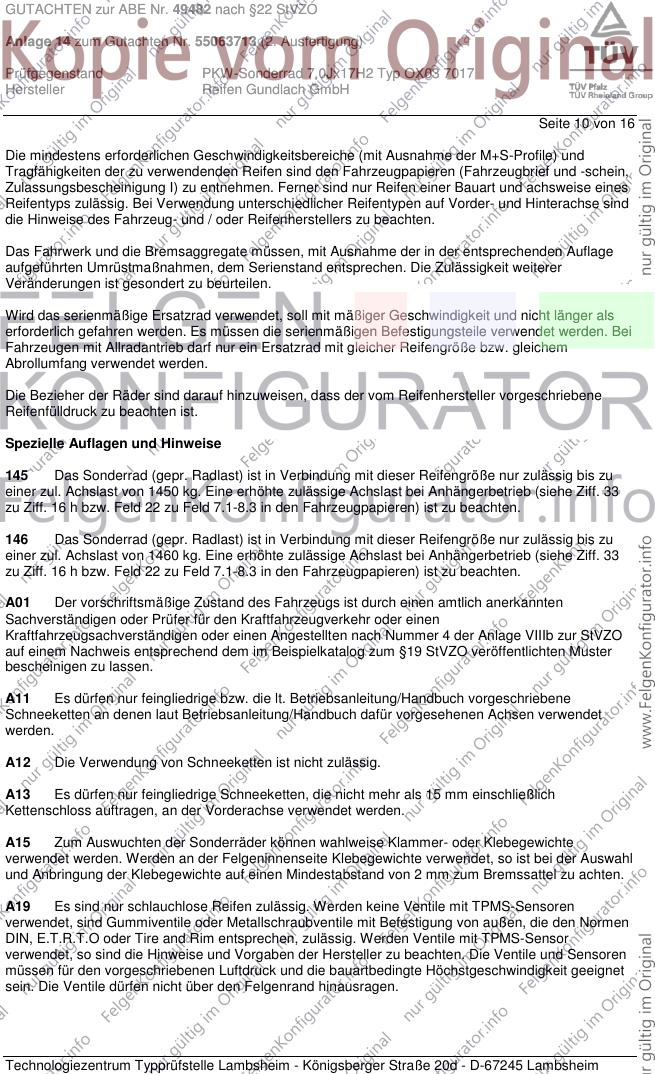

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH
Seite 10 von 16
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH

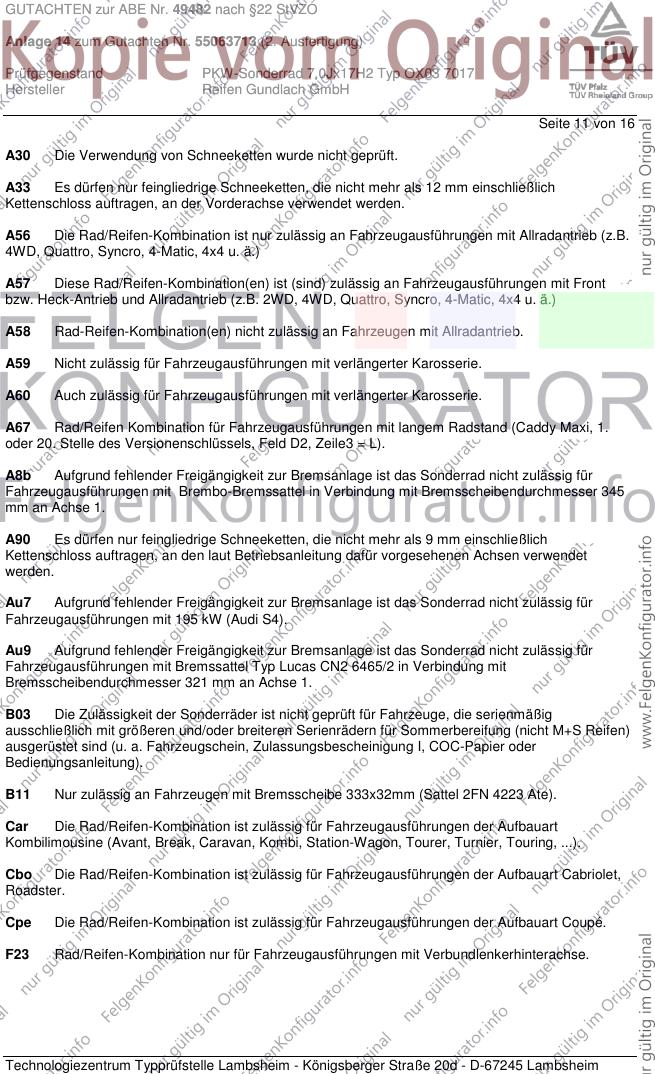

Seite 11 von 16
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH

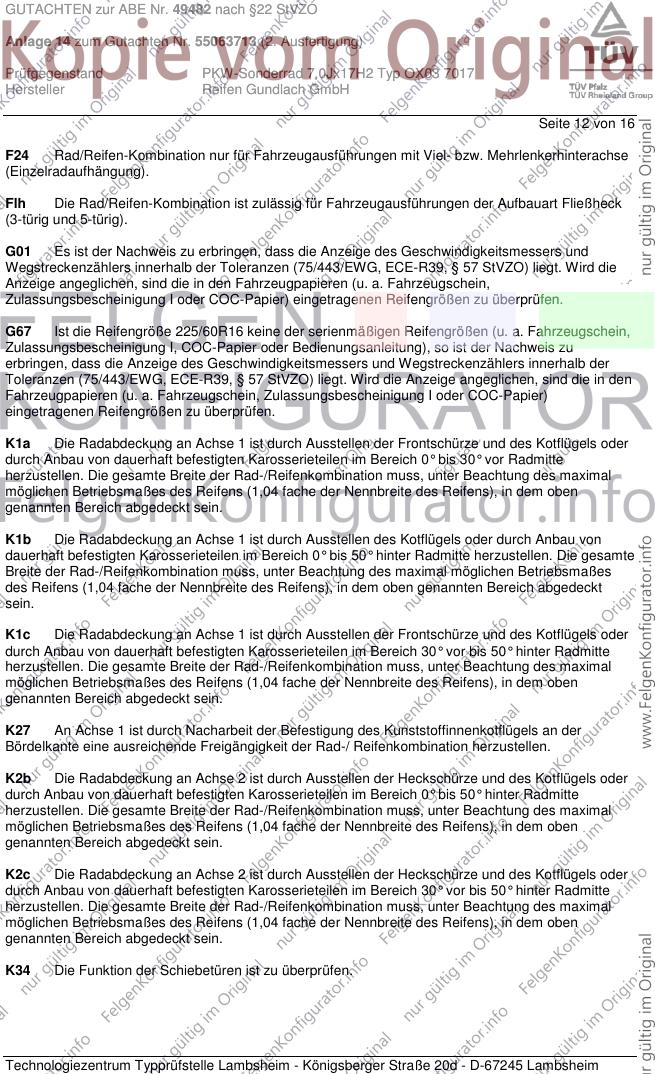

Seite 12 von 16
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH

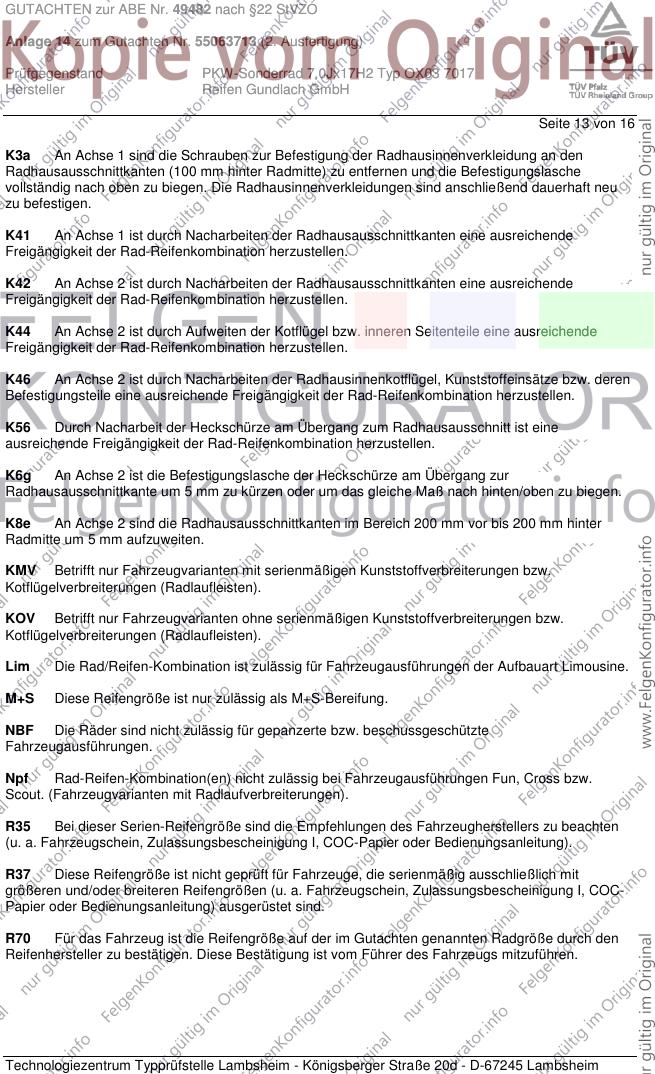

Seite 13 von 16
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH

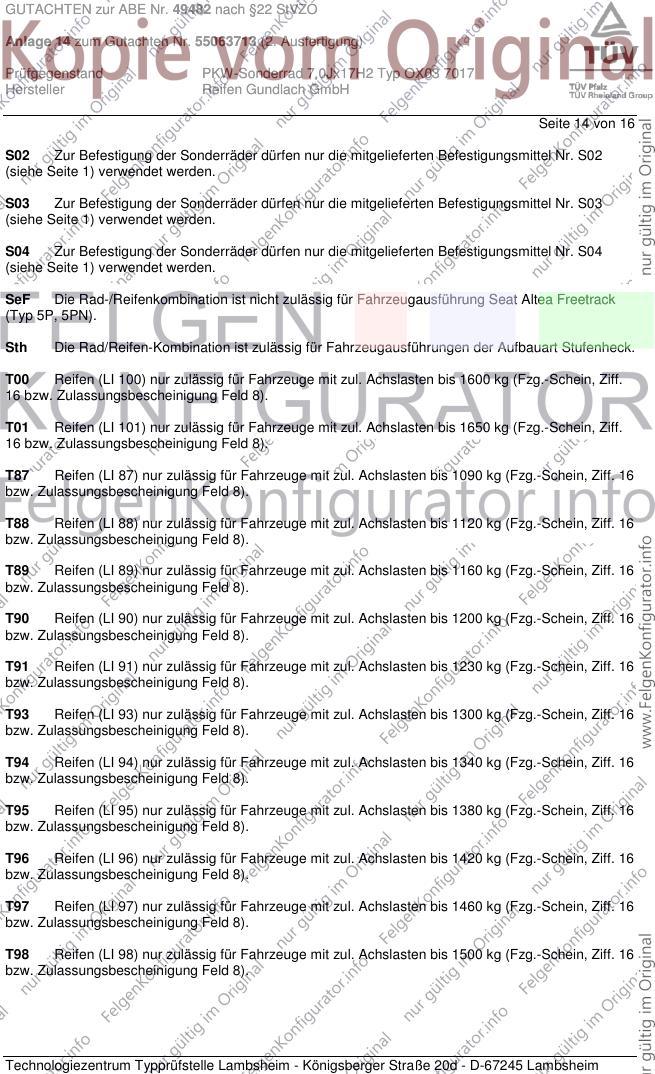

Seite 14 von 16
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH

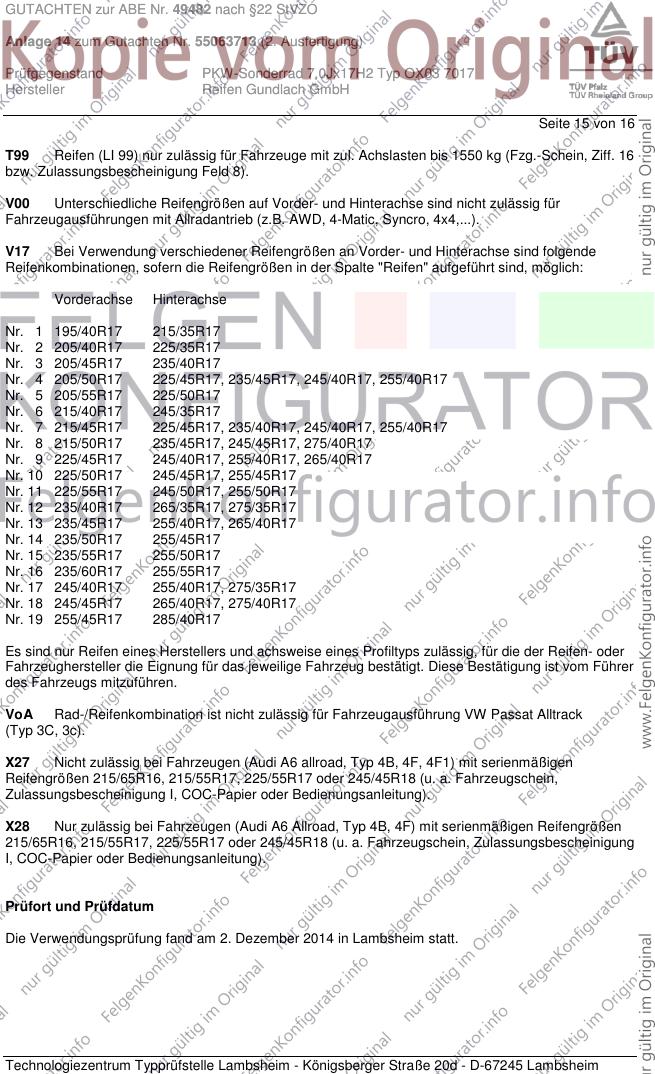

Seite 15 von 16
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. Dezember 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49482 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55063713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ OX03 7017
Hersteller Reifen Gundlach GmbH
Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Juni 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Dezember 2014
Laux 00220791.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
