Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48490*02
Gerät: Sonderräder für Personenkraftwagen
6,5 J x 15 H2
Typ: ADV10 6515
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

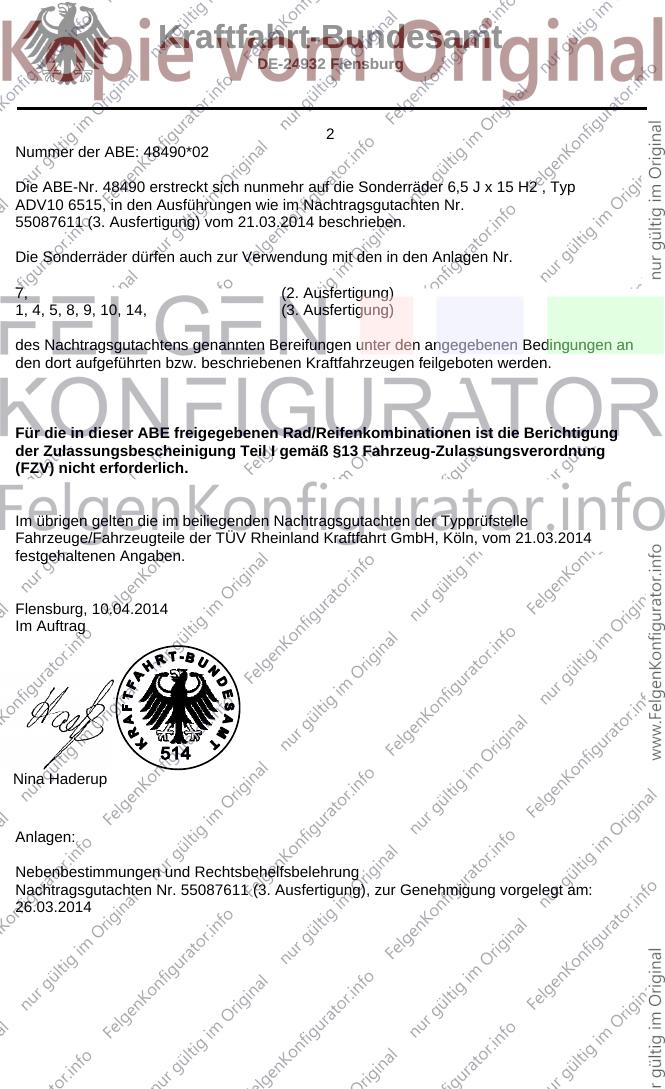

2
Nummer der ABE: 48490*02
Die ABE-Nr. 48490 erstreckt sich nunmehr auf die Sonderräder 6,5 J x 15 H2 , Typ
ADV10 6515, in den Ausführungen wie im Nachtragsgutachten Nr.
55087611 (3. Ausfertigung) vom 21.03.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
7, (2. Ausfertigung)
1, 4, 5, 8, 9, 10, 14, (3. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 21.03.2014
festgehaltenen Angaben.
Flensburg, 10.04.2014
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55087611 (3. Ausfertigung), zur Genehmigung vorgelegt am:
26.03.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48490*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 1 von 9
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell ADV10
Typ ADV10 6515
Radgröße 6,5Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 ADV10 6515 W3 / Ø72,6xØ57,1 5/112/57,1 42 650 2150
Kennzeichnungen
KBA-Nummer 48490
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV10 6515 (s.o.)
Radgröße 6,5Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560
S02 Schraube M14x1,5 Kegel 60° 170 32 RG.562
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH

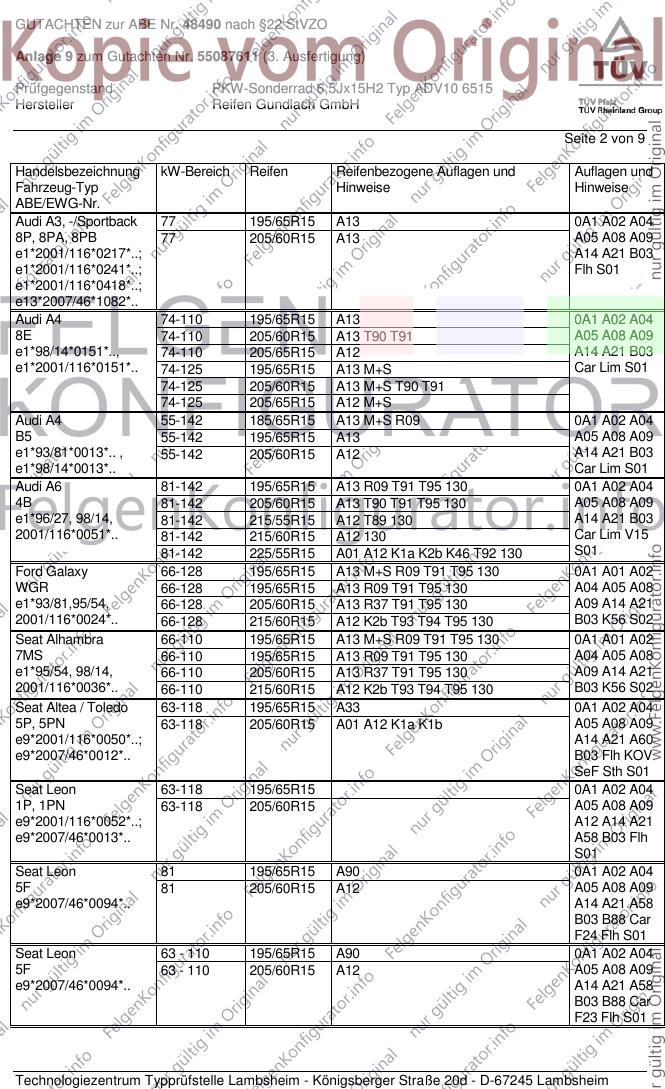

Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3, -/Sportback 77 195/65R15 A13 0A1 A02 A04
8P, 8PA, 8PB 77 205/60R15 A13 A05 A08 A09
e1*2001/116*0217*..; A14 A21 B03
e1*2001/116*0241*..; Flh S01
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A4 74-110 195/65R15 A13 0A1 A02 A04
8E 74-110 205/60R15 A13 T90 T91 A05 A08 A09
e1*98/14*0151*.., 74-110 205/65R15 A12 A14 A21 B03
e1*2001/116*0151*.. 74-125 195/65R15 A13 M+S Car Lim S01
74-125 205/60R15 A13 M+S T90 T91
74-125 205/65R15 A12 M+S
Audi A4 55-142 185/65R15 A13 M+S R09 0A1 A02 A04
B5 55-142 195/65R15 A13 A05 A08 A09
e1*93/81*0013*.. , 55-142 205/60R15 A12 A14 A21 B03
e1*98/14*0013*.. Car Lim S01
Audi A6 81-142 195/65R15 A13 R09 T91 T95 130 0A1 A02 A04
4B 81-142 205/60R15 A13 T90 T91 T95 130 A05 A08 A09
e1*96/27, 98/14, 81-142 215/55R15 A12 T89 130 A14 A21 B03
2001/116*0051*.. 81-142 215/60R15 A12 130 Car Lim V15
81-142 225/55R15 A01 A12 K1a K2b K46 T92 130 S01
Ford Galaxy 66-128 195/65R15 A13 M+S R09 T91 T95 130 0A1 A01 A02
WGR 66-128 195/65R15 A13 R09 T91 T95 130 A04 A05 A08
e1*93/81,95/54, 66-128 205/60R15 A13 R37 T91 T95 130 A09 A14 A21
2001/116*0024*.. 66-128 215/60R15 A12 K2b T93 T94 T95 130 B03 K56 S02
Seat Alhambra 66-110 195/65R15 A13 M+S R09 T91 T95 130 0A1 A01 A02
7MS 66-110 195/65R15 A13 R09 T91 T95 130 A04 A05 A08
e1*95/54, 98/14, 66-110 205/60R15 A13 R37 T91 T95 130 A09 A14 A21
2001/116*0036*.. 66-110 215/60R15 A12 K2b T93 T94 T95 130 B03 K56 S02
Seat Altea / Toledo 63-118 195/65R15 A33 0A1 A02 A04
5P, 5PN 63-118 205/60R15 A01 A12 K1a K1b A05 A08 A09
e9*2001/116*0050*..; A14 A21 A60
e9*2007/46*0012*.. B03 Flh KOV
SeF Sth S01
Seat Leon 63-118 195/65R15 0A1 A02 A04
1P, 1PN 63-118 205/60R15 A05 A08 A09
e9*2001/116*0052*..; A12 A14 A21
e9*2007/46*0013*.. A58 B03 Flh
S01
Seat Leon 81 195/65R15 A90 0A1 A02 A04
5F 81 205/60R15 A12 A05 A08 A09
e9*2007/46*0094*.. A14 A21 A58
B03 B88 Car
F24 Flh S01
Seat Leon 63 - 110 195/65R15 A90 0A1 A02 A04
5F 63 - 110 205/60R15 A12 A05 A08 A09
e9*2007/46*0094*.. A14 A21 A58
B03 B88 Car
F23 Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 55-118 195/65R15 A33 0A1 A02 A04
1Z 55-118 205/60R15 A01 A12 K1a T90 T91 A05 A08 A09
e11*2001/116*0230*..; 55-118 225/55R15 A01 A12 K1a K1b A14 A21 B03
e11*2007/46*0012*.. Car Lim Npf
V15 S01
Skoda Octavia (III) 63-77 195/65R15 0A1 A02 A04
5E 63-77 205/60R15 A05 A08 A09
e11*2007/46*0243*..; A13 A14 A21
e11*2007/46*0244*.. A58 B03 B88
Car F23 Lim
Npf S01
VW Bus, Transporter 44-81 195/70R15 A11 R37 R50 T92 T97 130 0A1 A02 A04
70X0.., 70X1.. 44-81 205/65R15 A11 T94 T99 130 A05 A08 A09
F514, 519, 521, 576, 44-81 215/65R15 A12 T00 T96 130 A14 A21 B03
F657, G206,213-214, 44-81 225/60R15 A01 A12 K1a K2b T95 T96 130 S02
G284, 340, 461-462
VW Bus, Transporter 50-103 195/70R15 A11 R37 R50 T92 T97 130 0A1 A02 A04
70X02.., 70X12.. 50-103 205/65R15 A12 T94 T99 130 A05 A08 A09
H297-300, 304, 306, 50-103 205/65R15C A12 R09 130 A14 A21 B03
H322-327 50-103 215/65R15 A01 A12 K1a K2b K34 T00 T96 130 S02
VW Caddy 51-81 195/65R15 A13 K1a T91 T95 130 0A1 A01 A02
2K, 2KN 51-81 205/60R15 A12 K1a K2b T91 T95 130 A04 A05 A08
e1*2001/116*0252*..; 51-81 215/60R15 A12 K1c K2b 130 A09 A14 A21
e1*2007/46*0217*..; A57 A59 S01
L320
- incl. MJ 2011
VW Caddy Maxi 62-103 195/65R15 A13 K1a T91 T95 130 0A1 A01 A02
2K, 2KN 62-103 205/60R15 A12 K1a T91 T95 130 A04 A05 A08
e1*2001/116*0252*..; 62-103 215/60R15 A12 K1c K2b 130 A09 A14 A21
e1*2007/46*0217*..; A57 A67 B03
L320 B88 S01
- incl. MJ 2011
VW Cross Touran 75-103 195/65R15 A33 M+S 0A1 A02 A04
1T, 1t 75-103 205/60R15 A12 M+S A05 A08 A09
e1*2001/116*0211*..; 75-103 205/65R15 A12 M+S A14 A21 B03
e1*2007/46*0357*..; KMV S01
DE*2007/46*0506*..
- incl. Facelift 2011
VW Golf (V) 55-110 195/65R15 A33 R37 0A1 A02 A04
1K 55-110 205/60R15 A01 A12 K1c A05 A08 A09
e1*2001/116* A14 A21 B03
0242*00-24 Flh S01
VW Golf (V) Variant 59-110 195/65R15 R37 0A1 A02 A04
1KM 59-110 205/60R15 A01 K1a K2b K56 A05 A08 A09
e1*2001/116* A12 A14 A21
0328*00-14 A58 B03 Car
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) 59-103 195/65R15 0A1 A02 A04
1K 59-103 205/60R15 A05 A08 A09
e1*2001/116 A12 A14 A21
*0242*25-..; B03 Cbo Flh
e1*2007/46*0490*.. S01
- Fließheck/Cabrio
VW Golf (VI) Variant 59-90 195/65R15 0A1 A02 A04
1KM 59-90 205/60R15 A05 A08 A09
e1*2001/116*0328*..; A12 A14 A21
e1*2007/46*0492*.. B03 Car S01
VW Golf (VII) /-Variant 63-110 195/65R15 A90 0A1 A02 A04
AU, AUV 63-110 205/60R15 A12 A05 A08 A09
e1*2007/46*0623*.., A14 A21 A57
e1*2007/46*0627*.. B03 B88 Car
F24 Flh S01
VW Golf (VII) /-Variant 63 - 90 195/65R15 A90 0A1 A02 A04
AU, AUV 63 - 90 205/60R15 A12 A05 A08 A09
e1*2007/46*0623*.., A14 A21 A58
e1*2007/46*0627*.. B03 B88 Car
F23 Flh S01
VW Golf Plus 55-110 195/65R15 R37 0A1 A02 A04
1KP 55-110 205/60R15 A05 A08 A09
e1*2001/116*0304*..; A12 A14 A21
e1*2007/46*0491*.. A58 B03 Flh
S01
VW Jetta 77 - 110 195/65R15 0A1 A02 A04
16, 16H 77 - 110 205/60R15 A05 A08 A09
e1*2007/46*0539*..; 77 - 110 215/60R15 A01 K1a K1b K2b A12 A14 A21
e1*2007/46*0584*.. A58 B03 Sth
S01
VW Jetta 66-110 195/65R15 R37 0A1 A02 A04
1KM 66-110 205/60R15 A01 K1a K2b K56 A05 A08 A09
e1*2001/116*0328*.. A12 A14 A21
A58 B03 Sth
S01
VW Passat 66-142 195/65R15 A13 0A1 A02 A04
3B 66-142 205/60R15 A13 A05 A08 A09
e1*95/54*0043*.., 66-142 215/55R15 A12 T89 A14 A21 B03
e1*98/14*0043*.. 66-142 225/55R15 A01 A12 K46 R03 Car Lim V15
S01
VW Passat 74-110 195/65R15 A13 R09 0A1 A02 A04
3BG 74-110 195/65R15 A13 M+S A05 A08 A09
e1*98/14*0157*.., 74-110 205/60R15 A12 A14 A21 A58
e1*2001/116*0157*.. B03 Car Lim
S01
VW Sharan 66-128 195/65R15 A13 M+S R09 T91 T95 130 0A1 A01 A02
7M 66-128 195/65R15 A13 R09 T91 T95 130 A04 A05 A08
e1*93/81,95/54, 66-128 205/60R15 A13 R37 T91 T95 130 A09 A14 A21
98/14,2001/116 66-128 215/60R15 A12 K2b T93 T94 T95 130 B03 K56 S02
*0023*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran 66-110 195/65R15 K1a 0A1 A01 A02
1T 66-110 205/60R15 K1a K2b A04 A05 A08
e1*2001/116* A09 A12 A14
0211*00-22; A21 A58 B03
e1*2007/46* Npf S01
0357*00-01
VW Touran 66-103 195/65R15 A33 0A1 A02 A04
1T, 1t 66-103 205/60R15 A01 A12 K2b A05 A08 A09
e1*2001/116* A14 A21 A58
0211*23-..; B03 Npf S01
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH
Seite 6 von 9
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH

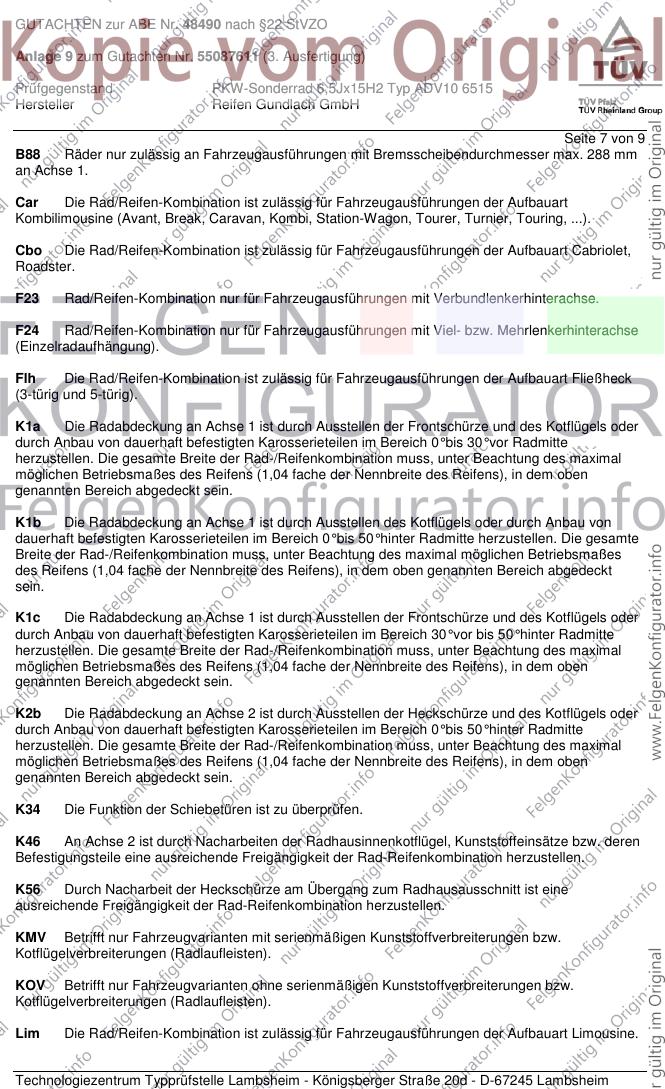

Seite 7 von 9
B88 Räder nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 288 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH

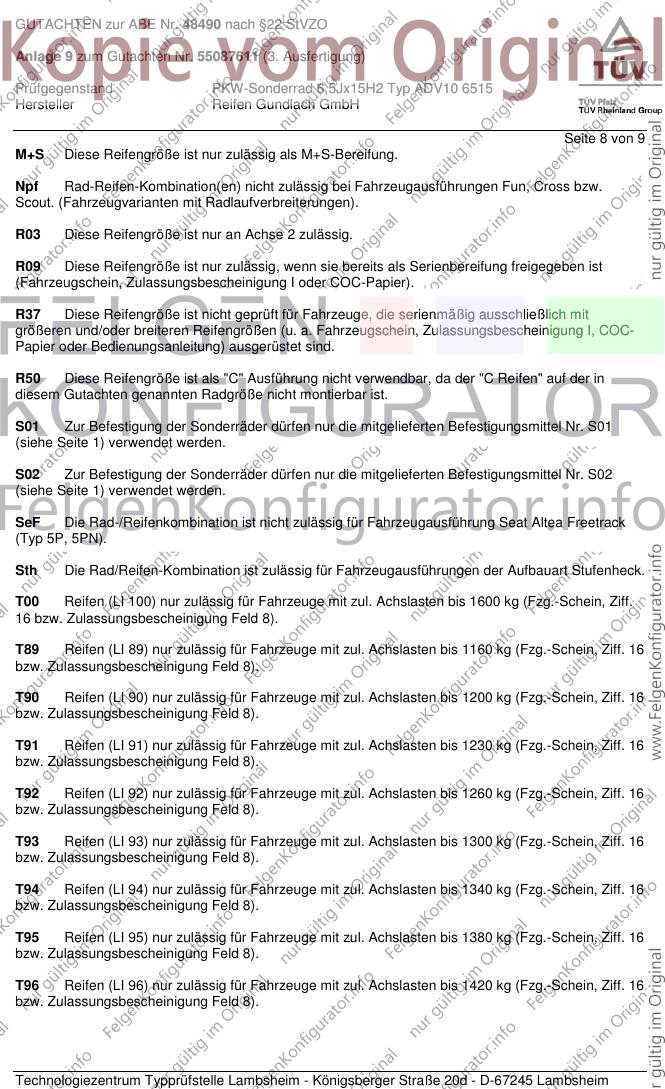

Seite 8 von 9
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48490 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55087611 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx15H2 Typ ADV10 6515
Hersteller Reifen Gundlach GmbH

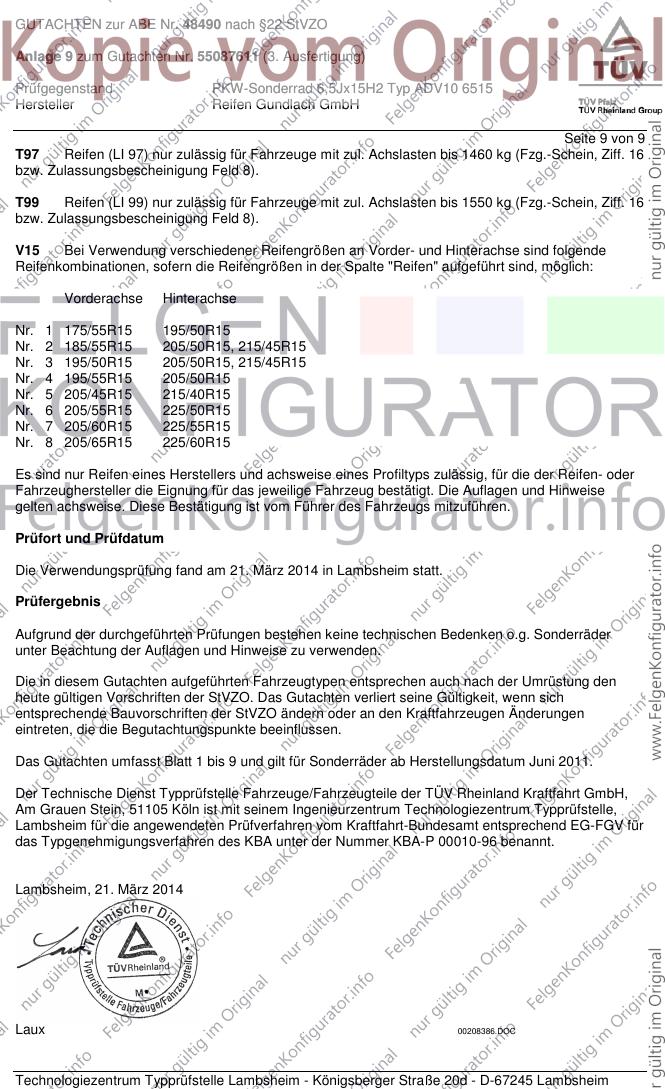

Seite 9 von 9
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. März 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. März 2014
Laux 00208386.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
