Kraftfahrt-Bundesamt
DE-24932 Flensburg

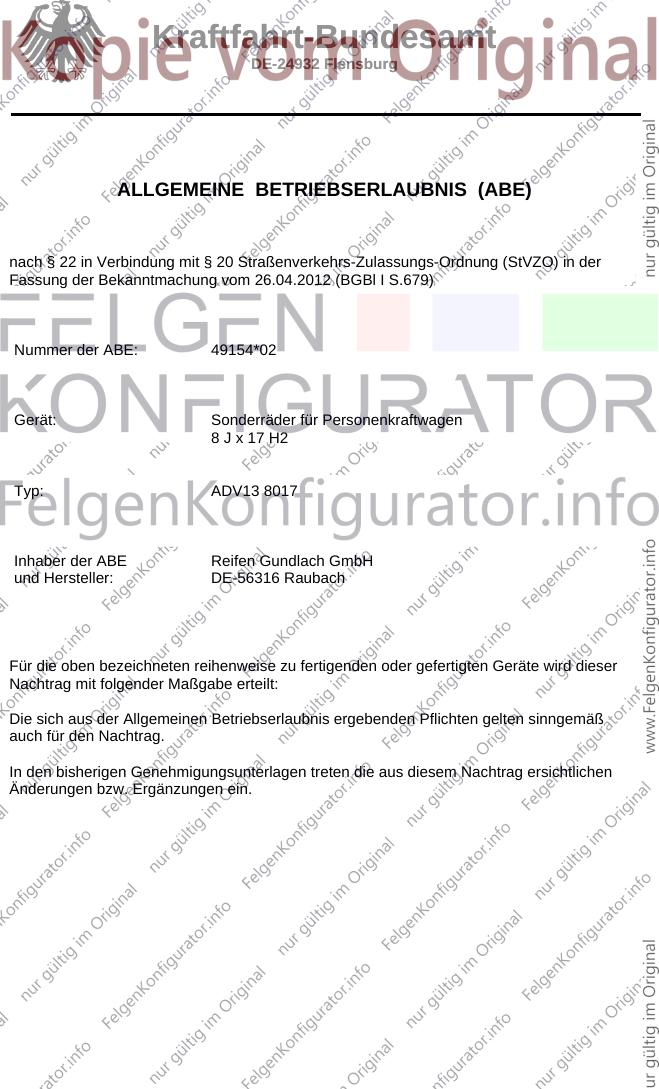

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 49154*02
Gerät: Sonderräder für Personenkraftwagen
8 J x 17 H2
Typ: ADV13 8017
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

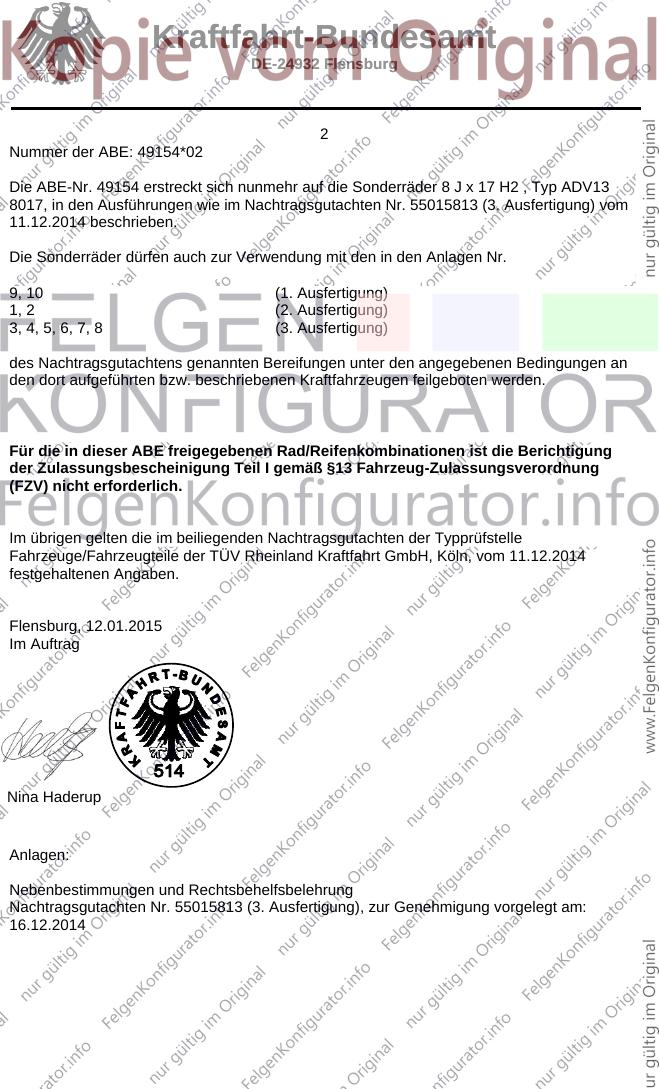

2
Nummer der ABE: 49154*02
Die ABE-Nr. 49154 erstreckt sich nunmehr auf die Sonderräder 8 J x 17 H2 , Typ ADV13
8017, in den Ausführungen wie im Nachtragsgutachten Nr. 55015813 (3. Ausfertigung) vom
11.12.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
9, 10 (1. Ausfertigung)
1, 2 (2. Ausfertigung)
3, 4, 5, 6, 7, 8 (3. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 11.12.2014
festgehaltenen Angaben.
Flensburg, 12.01.2015
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55015813 (3. Ausfertigung), zur Genehmigung vorgelegt am:
16.12.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 49154*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 49154 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015813 (3. Ausfertigung)

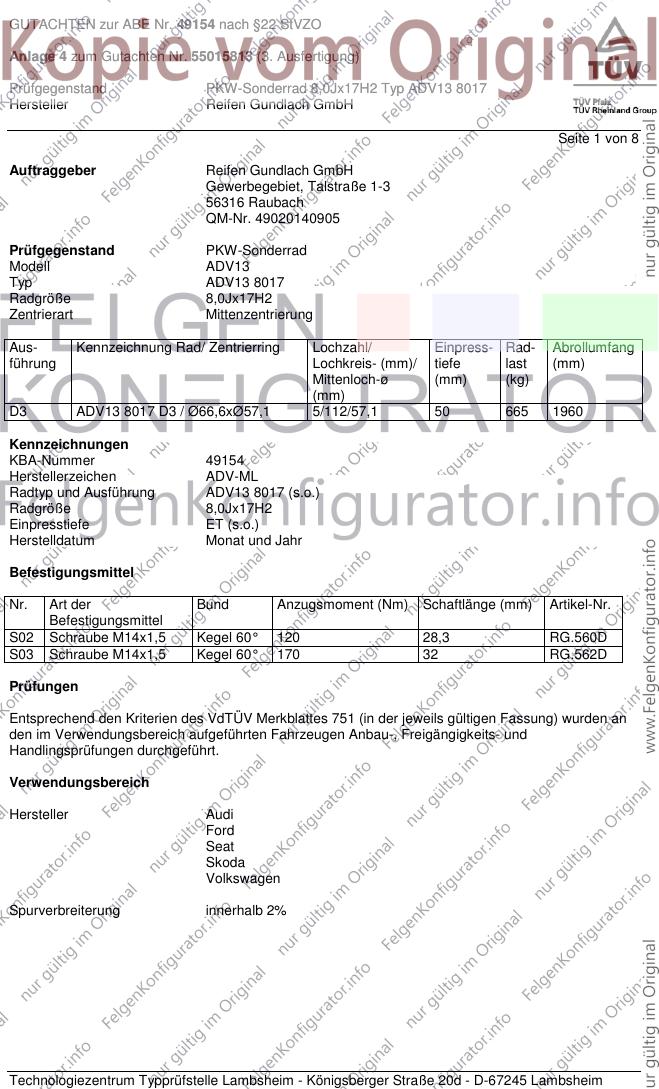

Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV13 8017
Hersteller Reifen Gundlach GmbH
Seite 1 von 8
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell ADV13
Typ ADV13 8017
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D3 ADV13 8017 D3 / Ø66,6xØ57,1 5/112/57,1 50 665 1960
Kennzeichnungen
KBA-Nummer 49154
Herstellerzeichen ADV-ML
Radtyp und Ausführung ADV13 8017 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560D
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562D
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49154 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015813 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV13 8017
Hersteller Reifen Gundlach GmbH
Seite 2 von 8

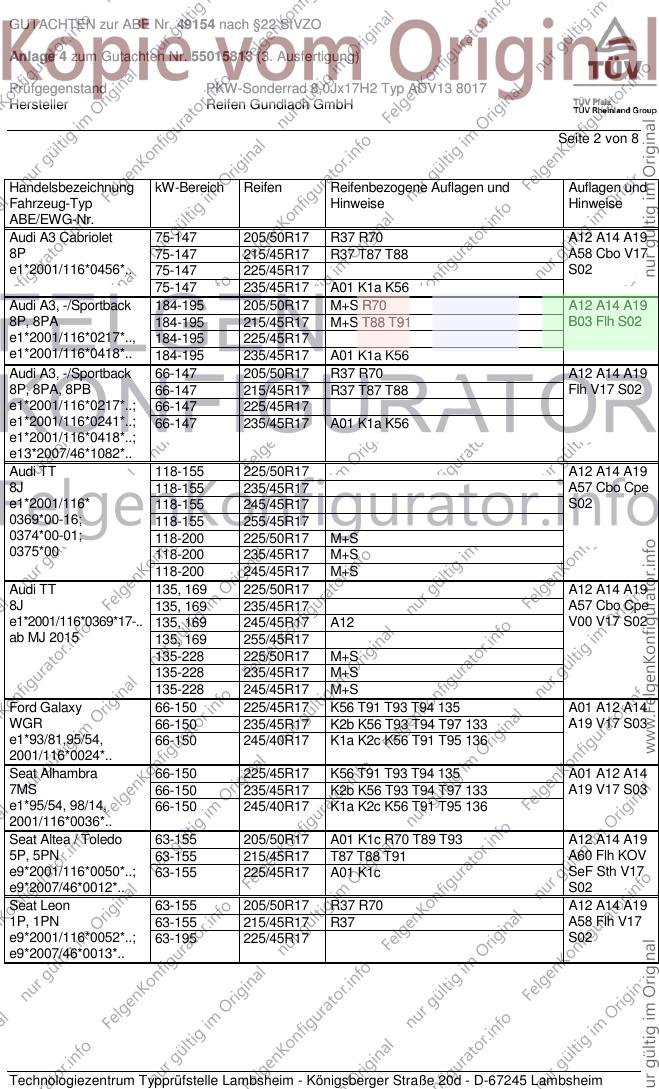

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/50R17 R37 R70 A12 A14 A19
8P 75-147 215/45R17 R37 T87 T88 A58 Cbo V17
e1*2001/116*0456*.. 75-147 225/45R17 S02
75-147 235/45R17 A01 K1a K56
Audi A3, -/Sportback 184-195 205/50R17 M+S R70 A12 A14 A19
8P, 8PA 184-195 215/45R17 M+S T88 T91 B03 Flh S02
e1*2001/116*0217*.., 184-195 225/45R17
e1*2001/116*0418*.. 184-195 235/45R17 A01 K1a K56
Audi A3, -/Sportback 66-147 205/50R17 R37 R70 A12 A14 A19
8P, 8PA, 8PB 66-147 215/45R17 R37 T87 T88 Flh V17 S02
e1*2001/116*0217*..; 66-147 225/45R17
e1*2001/116*0241*..; 66-147 235/45R17 A01 K1a K56
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi TT 118-155 225/50R17 A12 A14 A19
8J 118-155 235/45R17 A57 Cbo Cpe
e1*2001/116* 118-155 245/45R17 S02
0369*00-16; 118-155 255/45R17
0374*00-01; 118-200 225/50R17 M+S
0375*00 118-200 235/45R17 M+S
118-200 245/45R17 M+S
Audi TT 135, 169 225/50R17 A12 A14 A19
8J 135, 169 235/45R17 A57 Cbo Cpe
e1*2001/116*0369*17-.. 135, 169 245/45R17 A12 V00 V17 S02
ab MJ 2015 135, 169 255/45R17
135-228 225/50R17 M+S
135-228 235/45R17 M+S
135-228 245/45R17 M+S
Ford Galaxy 66-150 225/45R17 K56 T91 T93 T94 135 A01 A12 A14
WGR 66-150 235/45R17 K2b K56 T93 T94 T97 133 A19 V17 S03
e1*93/81,95/54, 66-150 245/40R17 K1a K2c K56 T91 T95 136
2001/116*0024*..
Seat Alhambra 66-150 225/45R17 K56 T91 T93 T94 135 A01 A12 A14
7MS 66-150 235/45R17 K2b K56 T93 T94 T97 133 A19 V17 S03
e1*95/54, 98/14, 66-150 245/40R17 K1a K2c K56 T91 T95 136
2001/116*0036*..
Seat Altea / Toledo 63-155 205/50R17 A01 K1c R70 T89 T93 A12 A14 A19
5P, 5PN 63-155 215/45R17 T87 T88 T91 A60 Flh KOV
e9*2001/116*0050*..; 63-155 225/45R17 A01 K1c SeF Sth V17
e9*2007/46*0012*.. S02
Seat Leon 63-155 205/50R17 R37 R70 A12 A14 A19
1P, 1PN 63-155 215/45R17 R37 A58 Flh V17
e9*2001/116*0052*..; 63-195 225/45R17 S02
e9*2007/46*0013*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49154 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015813 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV13 8017
Hersteller Reifen Gundlach GmbH
Seite 3 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 55-118 205/50R17 R37 R70 T89 T93 A12 A14 A19
1Z 55-118 215/45R17 R37 T88 T91 A58 Car Lim
e11*2001/116*0230*..; 55-147 205/50R17 M+S R70 Npf V17 S02
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91
55-147 225/45R17
Skoda Superb 77-147 205/50R17 R70 T93 A12 A14 A19
3T 77-191 205/50R17 M+S R70 T93 Car Lim V17
e11*2001/116*0326*..; 77-191 225/45R17 T94 S02
e11*2007/46*0014*..
Skoda Yeti 77-125 225/45R17 T90 T91 T93 A12 A14 A19
5L 77-125 235/45R17 A57 S02
e11*2007/46*0010*..,
e11*2007/46*0034*..
VW Beetle, /Cabrio (II) 77-155 215/55R17 R70 A12 A14 A19
16 77-155 235/45R17 A58 Cbo Flh
e1*2007/46*0539*.. S02
VW Golf (V) 55-169 205/50R17 A01 K1a K1b R70 A12 A14 A19
1K 55-169 215/45R17 R37 T87 T88 Flh V17 S02
e1*2001/116* 55-184 225/45R17 A01 K1a K1b
0242*00-24
VW Golf (V) Variant 59-147 205/50R17 A01 K1a K2b K56 R70 A12 A14 A19
1KM 59-147 215/45R17 A58 Car V17
e1*2001/116* 59-147 225/45R17 A01 K1a K2b K56 S02
0328*00-14
VW Golf (VI) 59-173 205/50R17 R70 A12 A14 A19
1K 59-173 215/45R17 T87 T91 Cbo Flh V17
e1*2001/116 59-173 225/45R17 S02
*0242*25-..;
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 R70 A12 A14 A19
1KM 59-118 215/45R17 T87 T88 Car S02
e1*2001/116*0328*..; 59-118 225/45R17
e1*2007/46*0492*..
VW Golf Plus 55-125 205/50R17 R70 A12 A14 A19
1KP 55-125 215/45R17 T87 T88 T91 A58 Flh V17
e1*2001/116*0304*..; 55-125 225/45R17 S02
e1*2007/46*0491*..
VW Golf R (VI) 188, 199 205/50R17 R70 A12 A14 A19
1K 188, 199 215/45R17 T87 T88 Cbo Flh V17
e1*2001/116 188, 199 225/45R17 S02
*0242*33-.. 188, 199 235/40R17
188, 199 235/45R17
VW Jetta 77 - 155 215/45R17 A12 A14 A19
16, 16H 77 - 155 225/45R17 A58 Sth V17
e1*2007/46*0539*..; 77 - 155 235/40R17 A01 K1a K1b K2b S02
e1*2007/46*0584*.. 77 - 155 235/45R17 A01 K1a K1b K2b
77 - 155 245/40R17 A01 K2b K6g K8e R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49154 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015813 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV13 8017
Hersteller Reifen Gundlach GmbH
Seite 4 von 8
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta 66-147 205/50R17 A01 K1a K2b K56 R70 A12 A14 A19
1KM 66-147 215/45R17 A58 Sth V17
e1*2001/116*0328*.. 66-147 225/45R17 A01 K1a K2b K56 S02
VW Sharan 66-150 225/45R17 K56 T90 T91 T93 T94 135 A01 A12 A14
7M 66-150 235/45R17 K2b K56 T93 T94 T97 133 A19 V17 S03
e1*93/81,95/54, 66-150 245/40R17 K1a K2c K56 T91 T95 136
98/14,2001/116
*0023*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.

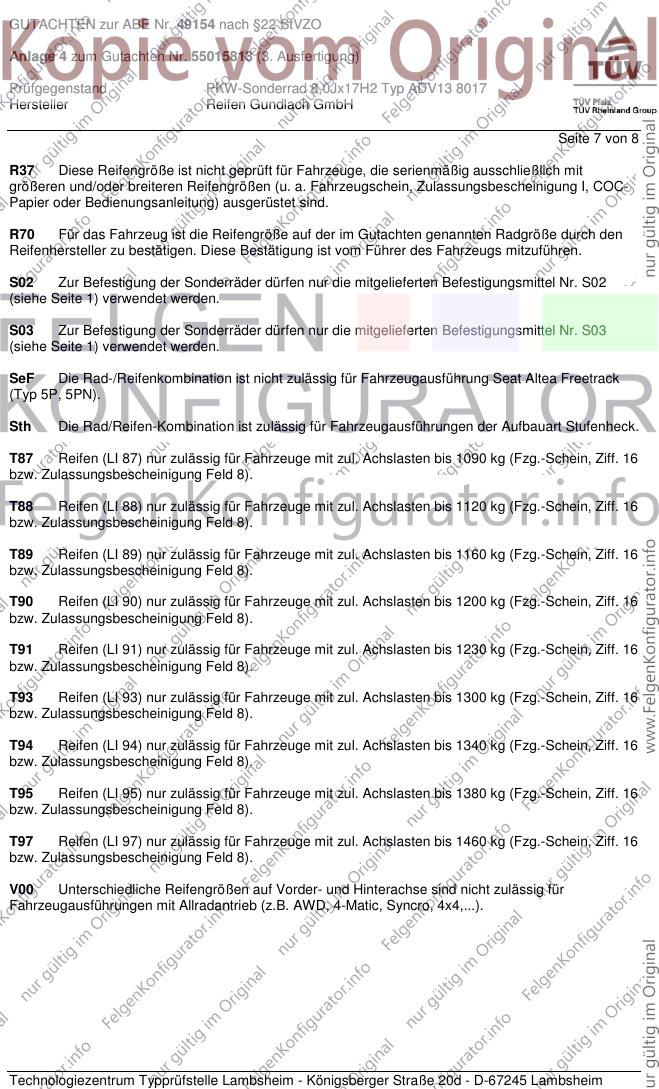

Spezielle Auflagen und Hinweise
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49154 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015813 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV13 8017
Hersteller Reifen Gundlach GmbH
Seite 5 von 8

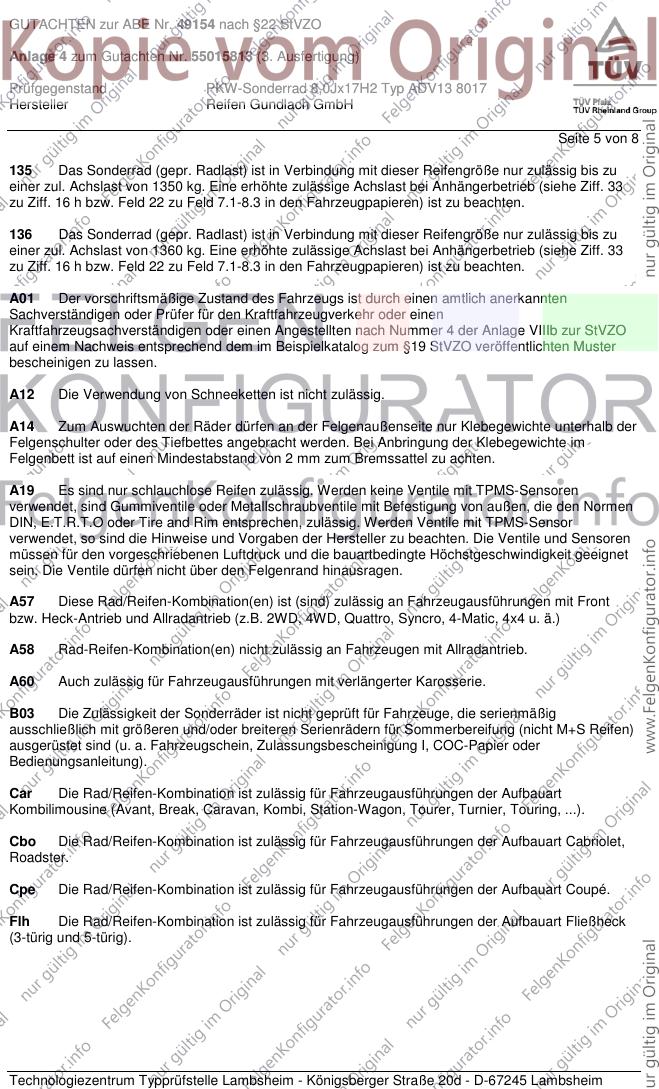

135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49154 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015813 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV13 8017
Hersteller Reifen Gundlach GmbH
Seite 6 von 8

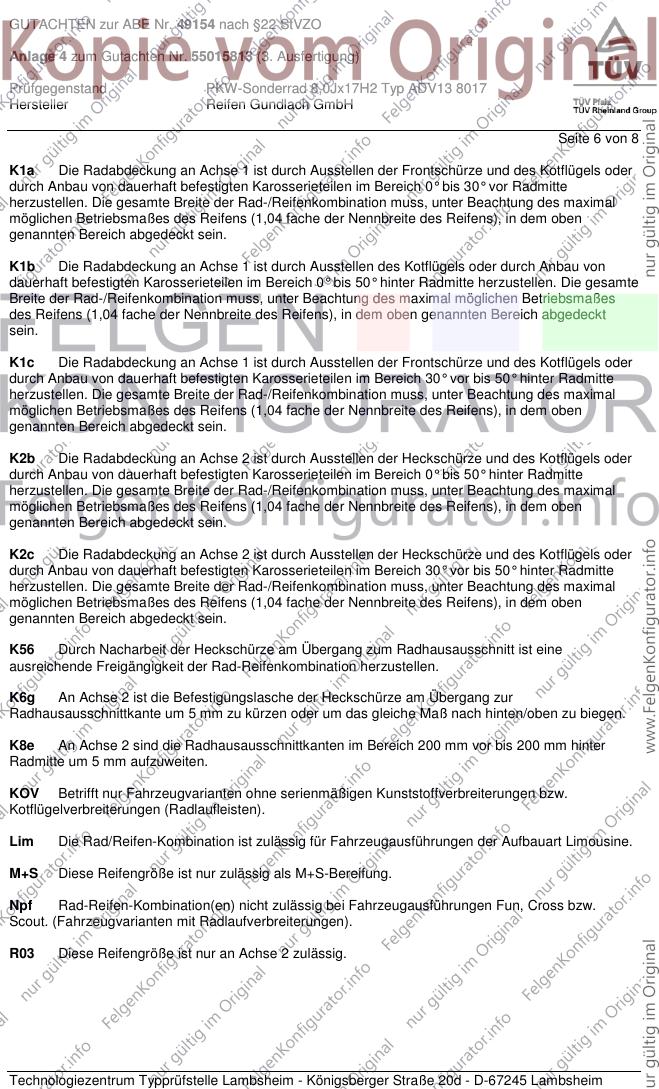

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49154 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015813 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV13 8017
Hersteller Reifen Gundlach GmbH
Seite 7 von 8
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49154 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55015813 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ ADV13 8017
Hersteller Reifen Gundlach GmbH
Seite 8 von 8

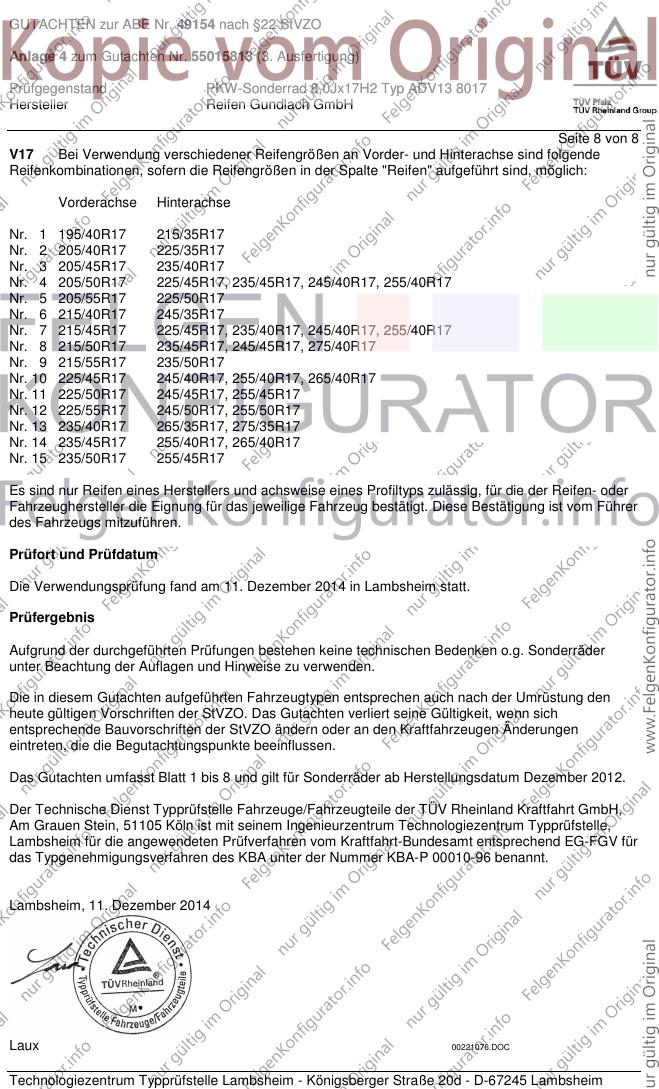

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 215/55R17 235/50R17
Nr. 10 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 11 225/50R17 245/45R17, 255/45R17
Nr. 12 225/55R17 245/50R17, 255/50R17
Nr. 13 235/40R17 265/35R17, 275/35R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. Dezember 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 8 und gilt für Sonderräder ab Herstellungsdatum Dezember 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Dezember 2014
Laux 00221076.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
