Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46942*06
Gerät: Sonderräder für Personenkraftwagen
8 J x 17 H2
Typ: SH780
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

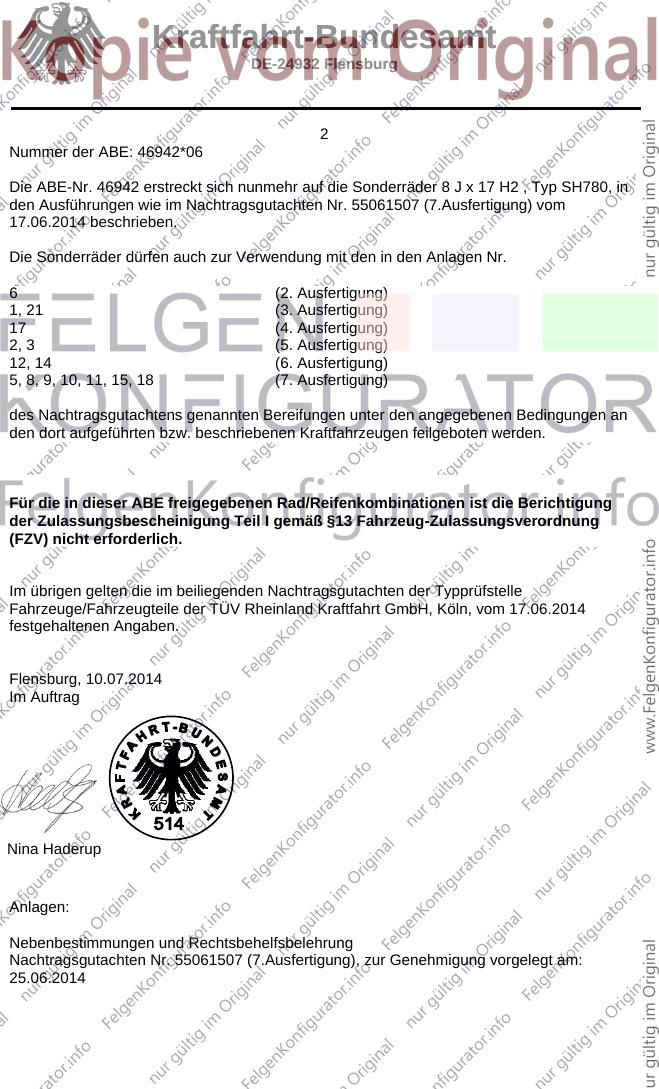

2
Nummer der ABE: 46942*06
Die ABE-Nr. 46942 erstreckt sich nunmehr auf die Sonderräder 8 J x 17 H2 , Typ SH780, in
den Ausführungen wie im Nachtragsgutachten Nr. 55061507 (7.Ausfertigung) vom
17.06.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
6 (2. Ausfertigung)
1, 21 (3. Ausfertigung)
17 (4. Ausfertigung)
2, 3 (5. Ausfertigung)
12, 14 (6. Ausfertigung)
5, 8, 9, 10, 11, 15, 18 (7. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 17.06.2014
festgehaltenen Angaben.
Flensburg, 10.07.2014
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55061507 (7.Ausfertigung), zur Genehmigung vorgelegt am:
25.06.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46942*06
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 1 von 15
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH780
Radgröße 17x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH780 / Ø72,6xØ57,1 5/112/57,1 45 880 2260
Kennzeichnungen
KBA-Nummer 46942
Herstellerzeichen ww. YHI, ADV-Y, ADV-M
Radtyp und Ausführung SH780 (s.o.)
Radgröße 17x8J
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562
S04 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

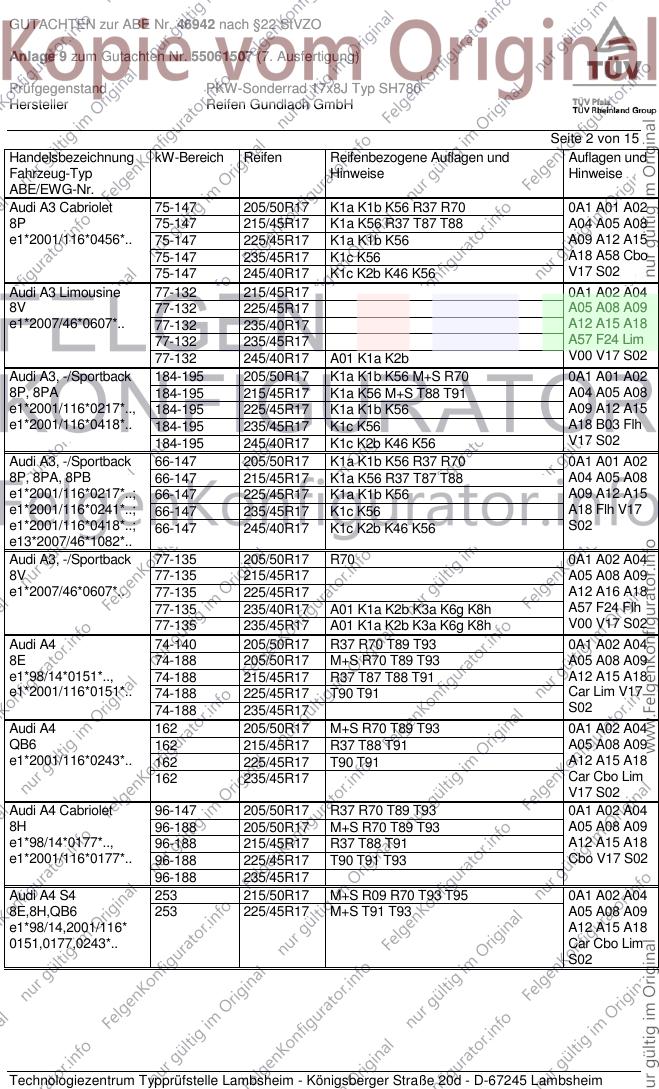

GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 Cabriolet 75-147 205/50R17 K1a K1b K56 R37 R70 0A1 A01 A02
8P 75-147 215/45R17 K1a K56 R37 T87 T88 A04 A05 A08
e1*2001/116*0456*.. 75-147 225/45R17 K1a K1b K56 A09 A12 A15
75-147 235/45R17 K1c K56 A18 A58 Cbo
75-147 245/40R17 K1c K2b K46 K56 V17 S02
Audi A3 Limousine 77-132 215/45R17 0A1 A02 A04
8V 77-132 225/45R17 A05 A08 A09
e1*2007/46*0607*.. 77-132 235/40R17 A12 A15 A18
77-132 235/45R17 A57 F24 Lim
77-132 245/40R17 A01 K1a K2b V00 V17 S02
Audi A3, -/Sportback 184-195 205/50R17 K1a K1b K56 M+S R70 0A1 A01 A02
8P, 8PA 184-195 215/45R17 K1a K56 M+S T88 T91 A04 A05 A08
e1*2001/116*0217*.., 184-195 225/45R17 K1a K1b K56 A09 A12 A15
e1*2001/116*0418*.. 184-195 235/45R17 K1c K56 A18 B03 Flh
184-195 245/40R17 K1c K2b K46 K56 V17 S02
Audi A3, -/Sportback 66-147 205/50R17 K1a K1b K56 R37 R70 0A1 A01 A02
8P, 8PA, 8PB 66-147 215/45R17 K1a K56 R37 T87 T88 A04 A05 A08
e1*2001/116*0217*..; 66-147 225/45R17 K1a K1b K56 A09 A12 A15
e1*2001/116*0241*..; 66-147 235/45R17 K1c K56 A18 Flh V17
e1*2001/116*0418*..; 66-147 245/40R17 K1c K2b K46 K56 S02
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/50R17 R70 0A1 A02 A04
8V 77-135 215/45R17 A05 A08 A09
e1*2007/46*0607*.. 77-135 225/45R17 A12 A16 A18
77-135 235/40R17 A01 K1a K2b K3a K6g K8h A57 F24 Flh
77-135 235/45R17 A01 K1a K2b K3a K6g K8h V00 V17 S02
Audi A4 74-140 205/50R17 R37 R70 T89 T93 0A1 A02 A04
8E 74-188 205/50R17 M+S R70 T89 T93 A05 A08 A09
e1*98/14*0151*.., 74-188 215/45R17 R37 T87 T88 T91 A12 A15 A18
e1*2001/116*0151*.. 74-188 225/45R17 T90 T91 Car Lim V17
74-188 235/45R17 S02
Audi A4 162 205/50R17 M+S R70 T89 T93 0A1 A02 A04
QB6 162 215/45R17 R37 T88 T91 A05 A08 A09
e1*2001/116*0243*.. 162 225/45R17 T90 T91 A12 A15 A18
162 235/45R17 Car Cbo Lim
V17 S02
Audi A4 Cabriolet 96-147 205/50R17 R37 R70 T89 T93 0A1 A02 A04
8H 96-188 205/50R17 M+S R70 T89 T93 A05 A08 A09
e1*98/14*0177*.., 96-188 215/45R17 R37 T88 T91 A12 A15 A18
e1*2001/116*0177*.. 96-188 225/45R17 T90 T91 T93 Cbo V17 S02
96-188 235/45R17
Audi A4 S4 253 215/50R17 M+S R09 R70 T93 T95 0A1 A02 A04
8E,8H,QB6 253 225/45R17 M+S T91 T93 A05 A08 A09
e1*98/14,2001/116* A12 A15 A18
0151,0177,0243*.. Car Cbo Lim
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

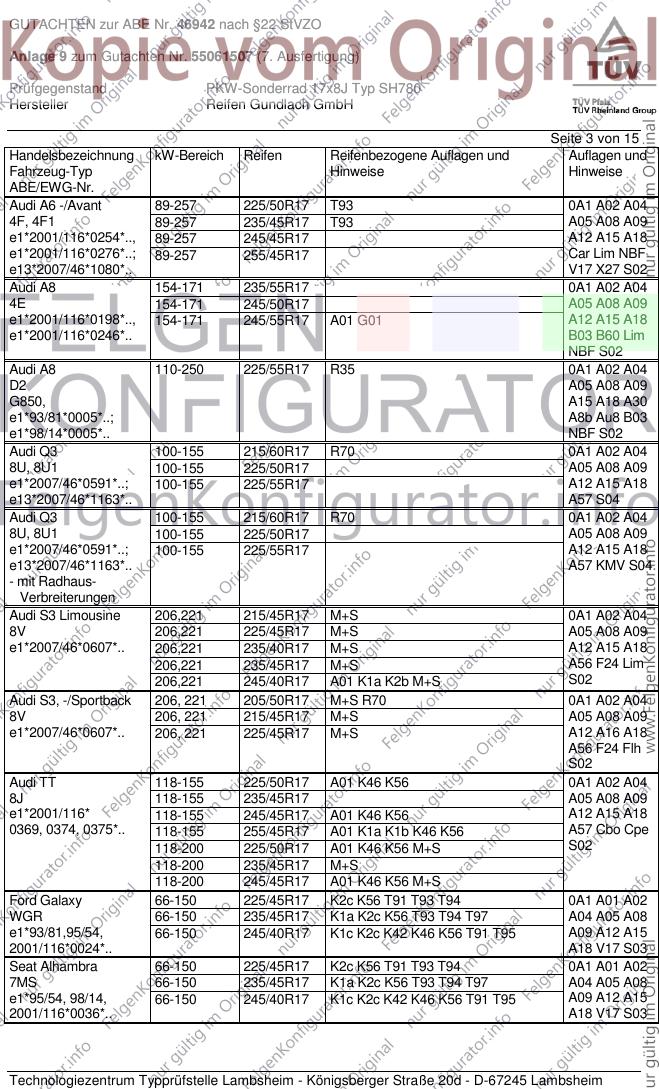

GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-257 225/50R17 T93 0A1 A02 A04
4F, 4F1 89-257 235/45R17 T93 A05 A08 A09
e1*2001/116*0254*.., 89-257 245/45R17 A12 A15 A18
e1*2001/116*0276*..; 89-257 255/45R17 Car Lim NBF
e13*2007/46*1080*.. V17 X27 S02
Audi A8 154-171 235/55R17 0A1 A02 A04
4E 154-171 245/50R17 A05 A08 A09
e1*2001/116*0198*.., 154-171 245/55R17 A01 G01 A12 A15 A18
e1*2001/116*0246*.. B03 B60 Lim
NBF S02
Audi A8 110-250 225/55R17 R35 0A1 A02 A04
D2 A05 A08 A09
G850, A15 A18 A30
e1*93/81*0005*..; A8b Au8 B03
e1*98/14*0005*.. NBF S02
Audi Q3 100-155 215/60R17 R70 0A1 A02 A04
8U, 8U1 100-155 225/50R17 A05 A08 A09
e1*2007/46*0591*..; 100-155 225/55R17 A12 A15 A18
e13*2007/46*1163*.. A57 S04
Audi Q3 100-155 215/60R17 R70 0A1 A02 A04
8U, 8U1 100-155 225/50R17 A05 A08 A09
e1*2007/46*0591*..; 100-155 225/55R17 A12 A15 A18
e13*2007/46*1163*.. A57 KMV S04
- mit Radhaus-
Verbreiterungen
Audi S3 Limousine 206,221 215/45R17 M+S 0A1 A02 A04
8V 206,221 225/45R17 M+S A05 A08 A09
e1*2007/46*0607*.. 206,221 235/40R17 M+S A12 A15 A18
206,221 235/45R17 M+S A56 F24 Lim
206,221 245/40R17 A01 K1a K2b M+S S02
Audi S3, -/Sportback 206, 221 205/50R17 M+S R70 0A1 A02 A04
8V 206, 221 215/45R17 M+S A05 A08 A09
e1*2007/46*0607*.. 206, 221 225/45R17 M+S A12 A16 A18
A56 F24 Flh
S02
Audi TT 118-155 225/50R17 A01 K46 K56 0A1 A02 A04
8J 118-155 235/45R17 A05 A08 A09
e1*2001/116* 118-155 245/45R17 A01 K46 K56 A12 A15 A18
0369, 0374, 0375*.. 118-155 255/45R17 A01 K1a K1b K46 K56 A57 Cbo Cpe
118-200 225/50R17 A01 K46 K56 M+S S02
118-200 235/45R17 M+S
118-200 245/45R17 A01 K46 K56 M+S
Ford Galaxy 66-150 225/45R17 K2c K56 T91 T93 T94 0A1 A01 A02
WGR 66-150 235/45R17 K1a K2c K56 T93 T94 T97 A04 A05 A08
e1*93/81,95/54, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95 A09 A12 A15
2001/116*0024*.. A18 V17 S03
Seat Alhambra 66-150 225/45R17 K2c K56 T91 T93 T94 0A1 A01 A02
7MS 66-150 235/45R17 K1a K2c K56 T93 T94 T97 A04 A05 A08
e1*95/54, 98/14, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95 A09 A12 A15
2001/116*0036*.. A18 V17 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea / Toledo 63-155 205/50R17 K1c R70 T89 T93 0A1 A01 A02
5P, 5PN 63-155 215/45R17 K1c T87 T88 T91 A04 A05 A08
e9*2001/116*0050*..; 63-155 225/45R17 K1c A09 A12 A15
e9*2007/46*0012*.. A18 A60 Flh
KOV SeF Sth
V17 S02
Seat Leon 63-155 205/50R17 A01 K1a K2b R37 R70 0A1 A02 A04
1P, 1PN 63-155 215/45R17 R37 A05 A08 A09
e9*2001/116*0052*..; 63-195 225/45R17 A01 K1a K2b A12 A15 A18
e9*2007/46*0013*.. A58 Flh V17
S02
Seat Leon 81-135 205/50R17 R70 0A1 A02 A04
5F 81-135 215/45R17 A05 A08 A09
e9*2007/46*0094*.. 81-135 225/45R17 A12 A16 A18
81-135 235/40R17 A01 K1a K2b K6j A58 Car F24
81-135 235/45R17 A01 K1a K2b K6j Flh V17 S02
Seat Leon 63-110 205/50R17 R70 0A1 A02 A04
5F 63-110 215/45R17 A05 A08 A09
e9*2007/46*0094*.. 63-110 225/45R17 A12 A16 A18
63-110 235/40R17 A01 K1a K2b A58 Car F23
63-110 235/45R17 A01 K1a K2b Flh V17 S02
Seat Leon Cupra 195,206 205/50R17 R70 0A1 A02 A04
5F 195,206 215/45R17 A05 A08 A09
e9*2007/46*0094*.. 195,206 225/45R17 A12 A16 A18
195,206 235/40R17 A01 K1a K2b K6j A58 F24 Flh
195,206 235/40R17 A01 K1v K2h K6j V17 S02
195,206 235/45R17 A01 K1a K2b K6j
195,206 235/45R17 A01 K1v K2h K6j
Skoda Octavia (II) 55-118 205/50R17 A01 K1a R37 R70 T89 T93 0A1 A02 A04
1Z 55-118 215/45R17 R37 T88 T91 A05 A08 A09
e11*2001/116*0230*..; 55-147 205/50R17 A01 K1a M+S R70 A12 A15 A18
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91 Car Lim Npf
55-147 225/45R17 A01 K1a V17 S02
55-147 235/40R17 A01 A58 K1a T90 T94
Skoda Octavia (II) 103-118 225/50R17 K1c K56 0A1 A01 A02
Scout 103-118 235/45R17 K1c A04 A05 A08
1Z 103-118 245/45R17 K1c K56 A09 A12 A15
e11*2001/116* A18 A56 Car
0230*21-..; KMV S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 R70 0A1 A02 A04
5E 63-110 215/45R17 A05 A08 A09
e11*2007/46*0243*..; 63-110 225/45R17 A12 A15 A18
e11*2007/46*0244*.. 63-110 235/40R17 A58 Car F23
63-110 235/45R17 Lim Npf V17
63-110 245/40R17 A01 K1a K1b K2b S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 132-162 245/40R17 A01 A58 K1a K1b K2b 0A1 A02 A04
5E 77-162 205/50R17 A57 R70 A05 A08 A09
e11*2007/46*0243*.. 77-162 215/45R17 A57 A12 A15 A18
77-162 225/45R17 A57 Car F24 Lim
77-162 235/40R17 A57 Npf V00 V17
77-162 235/45R17 A57 S02
Skoda Superb 77-147 205/50R17 R70 T93 0A1 A02 A04
3T 77-191 205/50R17 M+S R70 T93 A05 A08 A09
e11*2001/116*0326*..; 77-191 225/45R17 T94 A12 A15 A18
e11*2007/46*0014*.. 77-191 235/45R17 A01 K1a K2b K56 Car Lim V17
S02
Skoda Yeti 77-125 225/45R17 T90 T91 T93 0A1 A02 A04
5L 77-125 225/50R17 A01 K1b A05 A08 A09
e11*2007/46*0010*.., 77-125 235/45R17 A12 A15 A18
e11*2007/46*0034*.. 77-125 245/45R17 A01 K1b A57 S02
VW Beetle, /Cabrio (II) 77-155 215/55R17 R70 0A1 A02 A04
16 77-155 225/50R17 A05 A08 A09
e1*2007/46*0539*.. 77-155 235/45R17 A12 A15 A18
77-155 245/45R17 A58 Cbo Flh
V17 S02
VW Bus 50-103 225/55R17 G01 K1c K2b K41 K42 T01 T97 0A1 A01 A02
7DB 50-103 235/45R17 K1c K2b K42 R70 T94 T97 A04 A05 A08
e1*96/79*0067*.., 50-103 235/50R17 K1c K2b K41 K42 T00 T96 A09 A12 A15
e1*98/14*0067*.. 50-103 245/45R17 K1c K2b K41 K42 T95 T99 A18 K34 V17
50-103 255/45R17 K2b K42 R03 T02 T98 S03
VW Bus 65-150 225/55R17 G67 K41 T97 0A1 A01 A02
7DZ 65-150 235/45R17 T94 T97 A04 A05 A08
e1*97/27*0095*.., 65-150 235/50R17 T00 T96 A09 A12 A15
e1*98/14*0095*.. 65-150 245/45R17 K1c K2b K41 K42 T95 T99 A18 K34 V17
65-150 255/45R17 K2b K42 K44 R03 T02 T97 T98 S03
VW Bus, California 111-150 235/50R17 T00 0A1 A01 A02
7DZA 111-150 245/45R17 K41 K42 T99 A04 A05 A08
e1*98/14P0143*.. 111-150 255/45R17 K2b K42 K44 T02 T98 A09 A12 A15
A18 K34 R70
V17 S03
VW Bus, Transporter 50-103 225/55R17 G01 K41 K42 T01 T97 0A1 A01 A02
70X02.., 70X12.. 50-103 235/45R17 K42 R70 T93 T94 T97 A04 A05 A08
H297-300, 304, 306, 50-103 235/50R17 K41 K42 T00 T96 A09 A12 A15
H322-327 50-103 245/45R17 K41 K42 T95 T99 A18 K1a K2b
50-103 255/45R17 K42 R03 T02 T98 K34 V17 S03
VW Bus, Transporter 50-103 225/55R17 G01 K1c K2b K41 K42 T01 T97 0A1 A01 A02
7DW, 7DWA 50-103 235/45R17 K1c K2b K42 R70 T97 A04 A05 A08
e1*96/79, 98/14* 50-103 235/50R17 K1c K2b K41 K42 T00 A09 A12 A15
0066,0120*.. 50-103 245/45R17 K1c K2b K41 K42 T99 A18 K34 V17
50-103 255/45R17 K2b K42 R03 T02 T98 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

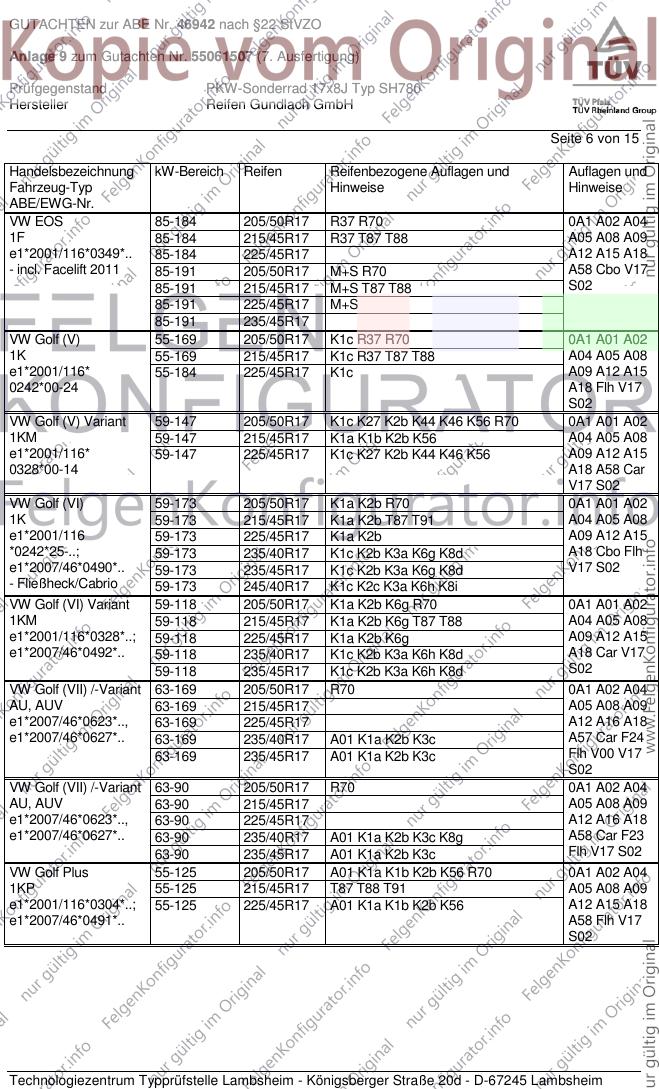

Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW EOS 85-184 205/50R17 R37 R70 0A1 A02 A04
1F 85-184 215/45R17 R37 T87 T88 A05 A08 A09
e1*2001/116*0349*.. 85-184 225/45R17 A12 A15 A18
- incl. Facelift 2011 85-191 205/50R17 M+S R70 A58 Cbo V17
85-191 215/45R17 M+S T87 T88 S02
85-191 225/45R17 M+S
85-191 235/45R17
VW Golf (V) 55-169 205/50R17 K1c R37 R70 0A1 A01 A02
1K 55-169 215/45R17 K1c R37 T87 T88 A04 A05 A08
e1*2001/116* 55-184 225/45R17 K1c A09 A12 A15
0242*00-24 A18 Flh V17
S02
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2b K44 K46 K56 R70 0A1 A01 A02
1KM 59-147 215/45R17 K1a K1b K2b K56 A04 A05 A08
e1*2001/116* 59-147 225/45R17 K1c K27 K2b K44 K46 K56 A09 A12 A15
0328*00-14 A18 A58 Car
V17 S02
VW Golf (VI) 59-173 205/50R17 K1a K2b R70 0A1 A01 A02
1K 59-173 215/45R17 K1a K2b T87 T91 A04 A05 A08
e1*2001/116 59-173 225/45R17 K1a K2b A09 A12 A15
*0242*25-..; 59-173 235/40R17 K1c K2b K3a K6g K8d A18 Cbo Flh
e1*2007/46*0490*.. 59-173 235/45R17 K1c K2b K3a K6g K8d V17 S02
- Fließheck/Cabrio 59-173 245/40R17 K1c K2c K3a K6h K8i
VW Golf (VI) Variant 59-118 205/50R17 K1a K2b K6g R70 0A1 A01 A02
1KM 59-118 215/45R17 K1a K2b K6g T87 T88 A04 A05 A08
e1*2001/116*0328*..; 59-118 225/45R17 K1a K2b K6g A09 A12 A15
e1*2007/46*0492*.. 59-118 235/40R17 K1c K2b K3a K6h K8d A18 Car V17
59-118 235/45R17 K1c K2b K3a K6h K8d S02
VW Golf (VII) /-Variant 63-169 205/50R17 R70 0A1 A02 A04
AU, AUV 63-169 215/45R17 A05 A08 A09
e1*2007/46*0623*.., 63-169 225/45R17 A12 A16 A18
e1*2007/46*0627*.. 63-169 235/40R17 A01 K1a K2b K3c A57 Car F24
63-169 235/45R17 A01 K1a K2b K3c Flh V00 V17
S02
VW Golf (VII) /-Variant 63-90 205/50R17 R70 0A1 A02 A04
AU, AUV 63-90 215/45R17 A05 A08 A09
e1*2007/46*0623*.., 63-90 225/45R17 A12 A16 A18
e1*2007/46*0627*.. 63-90 235/40R17 A01 K1a K2b K3c K8g A58 Car F23
63-90 235/45R17 A01 K1a K2b K3c Flh V17 S02
VW Golf Plus 55-125 205/50R17 A01 K1a K1b K2b K56 R70 0A1 A02 A04
1KP 55-125 215/45R17 T87 T88 T91 A05 A08 A09
e1*2001/116*0304*..; 55-125 225/45R17 A01 K1a K1b K2b K56 A12 A15 A18
e1*2007/46*0491*.. A58 Flh V17
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf R (VI) 188-199 205/50R17 R70 0A1 A02 A04
1K 188-199 215/45R17 T87 T88 A05 A08 A09
e1*2001/116 188-199 225/45R17 A12 A15 A18
*0242*33-.. 188-199 235/40R17 A01 K1c K2b K3a K6g K8d Cbo Flh V17
188-199 235/45R17 A01 K1c K2b K3a K6g K8d S02
188-199 245/40R17 A01 K1c K2c K3a K6h K8i
VW Golf R (VII) 206, 221 205/50R17 R70 0A1 A02 A04
AU 206, 221 215/45R17 A05 A08 A09
e1*2007/46*0623*.. 206, 221 225/45R17 A12 A16 A18
206, 221 235/40R17 A01 K1a K2b K3c A56 F24 Flh
206, 221 235/45R17 A01 K1a K2b K3c S02
VW Jetta 77 - 155 215/45R17 K1a K1b K2b 0A1 A01 A02
16, 16H 77 - 155 225/45R17 K1c K2b K3a K6g K8e A04 A05 A08
e1*2007/46*0539*..; 77 - 155 235/40R17 K1c K2b K3a K6g K8e A09 A12 A15
e1*2007/46*0584*.. 77 - 155 235/45R17 K1c K2b K3a K6g K8e A18 A58 Sth
77 - 155 245/40R17 K2b K6h K6i K8m R03 V17 S02
VW Jetta 66-147 205/50R17 K1c K27 K2b K44 K46 K56 R70 0A1 A01 A02
1KM 66-147 215/45R17 K1a K1b K2b K56 A04 A05 A08
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2b K44 K46 K56 A09 A12 A15
A18 A58 Sth
V17 S02
VW Passat 75-147 205/50R17 R37 R70 0A1 A02 A04
3C 75-147 215/45R17 R37 T87 T88 T91 A05 A08 A09
e1*2001/116* 75-147 225/45R17 A12 A15 A18
0307*00-23 75-147 235/45R17 A01 K46 K56 Lim V17 S02
VW Passat 184 205/50R17 M+S R70 0A1 A02 A04
3C 184 215/45R17 M+S T87 T88 T91 A05 A08 A09
e1*2001/116* 184 225/45R17 M+S A12 A15 A18
0307*00-23 184 235/45R17 A01 K46 K56 Lim S02
VW Passat 77-155 205/50R17 R70 T89 T93 0A1 A02 A04
3C, 3c 77-155 215/45R17 T87 T91 A05 A08 A09
e1*2001/116* 77-155 225/45R17 T91 T94 A12 A15 A18
0307*24-.., 77-155 235/45R17 Car Lim V17
e1*2007/46*0502*.., 77-155 245/40R17 A01 K1a K2b K4i K6g VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 R70 T89 T93 0A1 A02 A04
3C, 3c 77-155 215/45R17 T87 T91 A05 A08 A09
e1*2001/116* 77-155 225/45R17 T91 T94 A12 A15 A18
0307*24-.., 77-155 235/45R17 Car KMV Lim
e1*2007/46*0502*.., 77-155 245/40R17 A01 K4i K6g V17 VoA S02
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

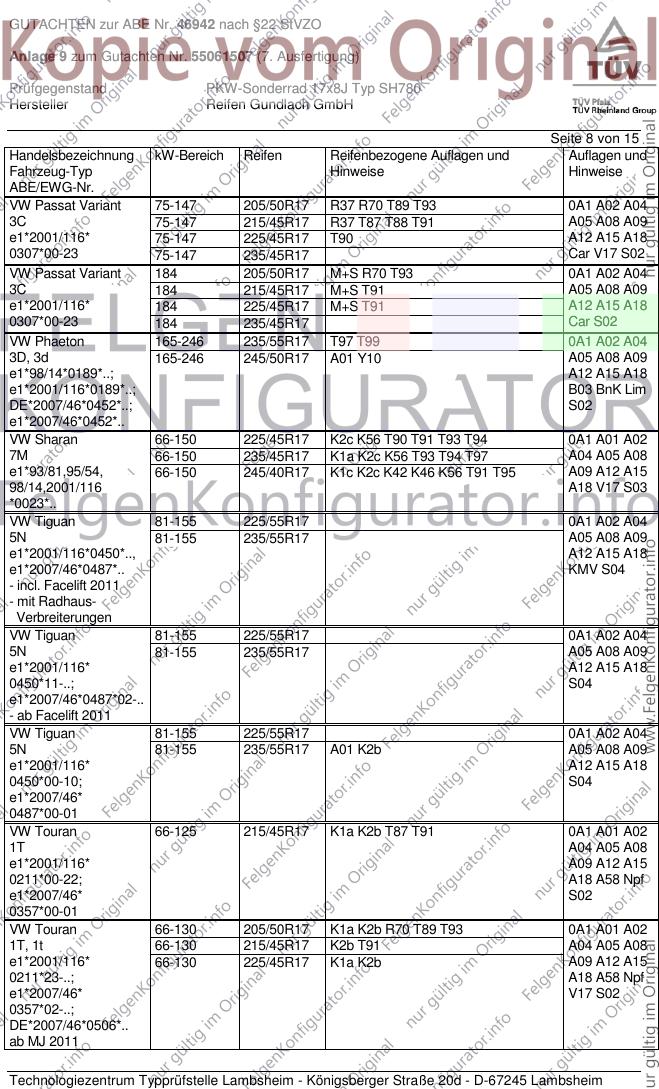

Seite 8 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 205/50R17 R37 R70 T89 T93 0A1 A02 A04
3C 75-147 215/45R17 R37 T87 T88 T91 A05 A08 A09
e1*2001/116* 75-147 225/45R17 T90 A12 A15 A18
0307*00-23 75-147 235/45R17 Car V17 S02
VW Passat Variant 184 205/50R17 M+S R70 T93 0A1 A02 A04
3C 184 215/45R17 M+S T91 A05 A08 A09
e1*2001/116* 184 225/45R17 M+S T91 A12 A15 A18
0307*00-23 184 235/45R17 Car S02
VW Phaeton 165-246 235/55R17 T97 T99 0A1 A02 A04
3D, 3d 165-246 245/50R17 A01 Y10 A05 A08 A09
e1*98/14*0189*..; A12 A15 A18
e1*2001/116*0189*..; B03 BnK Lim
DE*2007/46*0452*..; S02
e1*2007/46*0452*..
VW Sharan 66-150 225/45R17 K2c K56 T90 T91 T93 T94 0A1 A01 A02
7M 66-150 235/45R17 K1a K2c K56 T93 T94 T97 A04 A05 A08
e1*93/81,95/54, 66-150 245/40R17 K1c K2c K42 K46 K56 T91 T95 A09 A12 A15
98/14,2001/116 A18 V17 S03
*0023*..
VW Tiguan 81-155 225/55R17 0A1 A02 A04
5N 81-155 235/55R17 A05 A08 A09
e1*2001/116*0450*.., A12 A15 A18
e1*2007/46*0487*.. KMV S04
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 225/55R17 0A1 A02 A04
5N 81-155 235/55R17 A05 A08 A09
e1*2001/116* A12 A15 A18
0450*11-..; S04
e1*2007/46*0487*02-..
- ab Facelift 2011
VW Tiguan 81-155 225/55R17 0A1 A02 A04
5N 81-155 235/55R17 A01 K2b A05 A08 A09
e1*2001/116* A12 A15 A18
0450*00-10; S04
e1*2007/46*
0487*00-01
VW Touran 66-125 215/45R17 K1a K2b T87 T91 0A1 A01 A02
1T A04 A05 A08
e1*2001/116* A09 A12 A15
0211*00-22; A18 A58 Npf
e1*2007/46* S02
0357*00-01
VW Touran 66-130 205/50R17 K1a K2b R70 T89 T93 0A1 A01 A02
1T, 1t 66-130 215/45R17 K2b T91 A04 A05 A08
e1*2001/116* 66-130 225/45R17 K1a K2b A09 A12 A15
0211*23-..; A18 A58 Npf
e1*2007/46* V17 S02
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

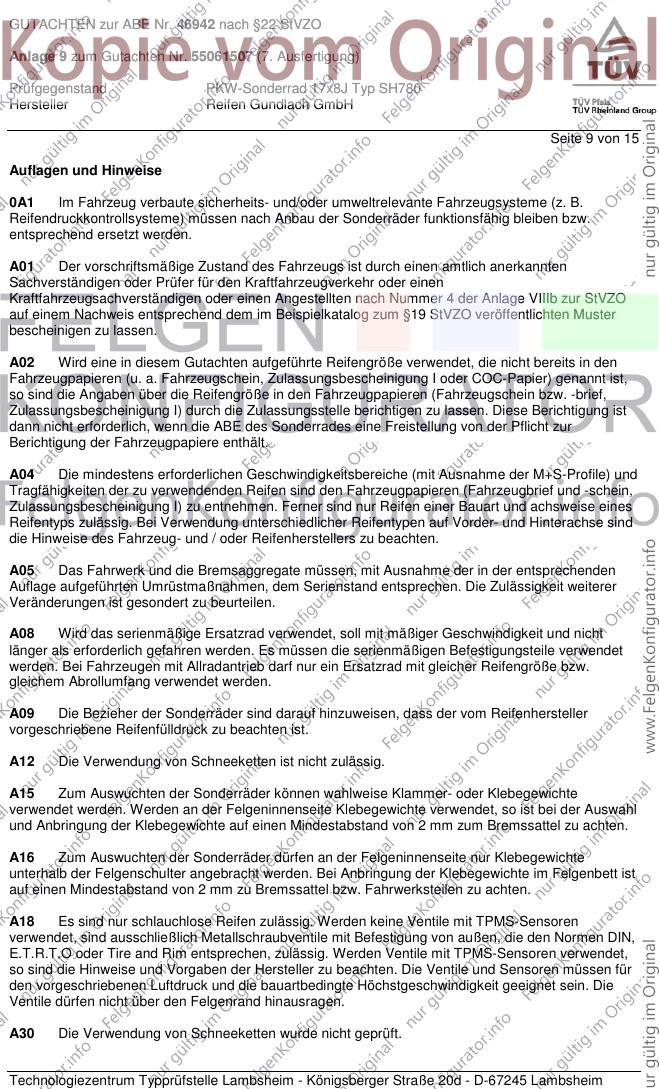

Seite 9 von 15
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 10 von 15

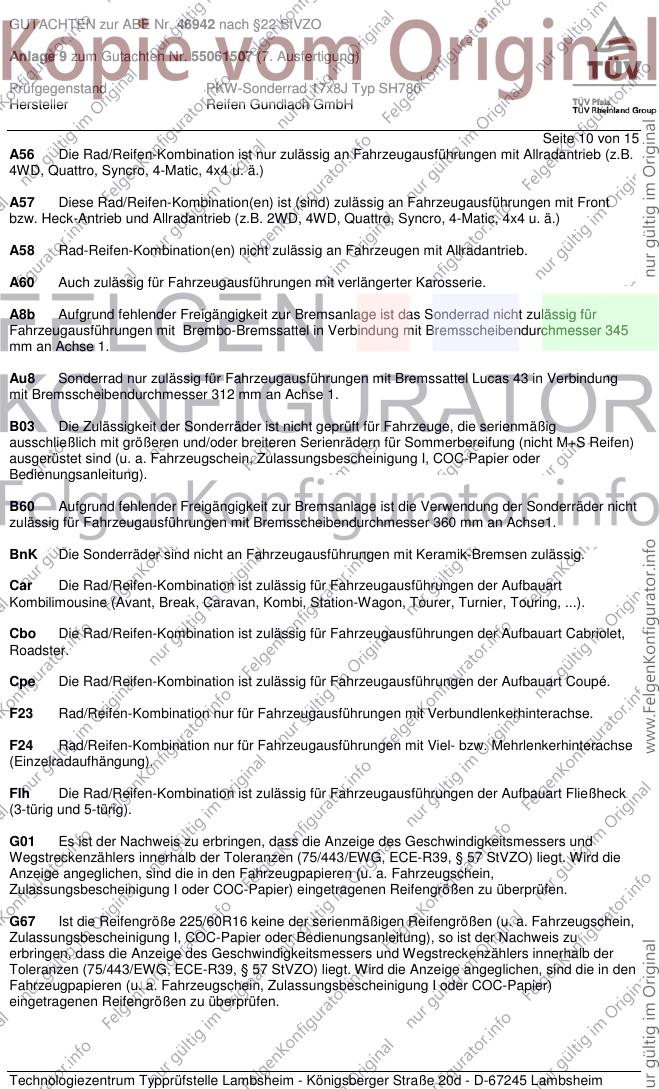

A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A8b Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel in Verbindung mit Bremsscheibendurchmesser 345
mm an Achse 1.
Au8 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremssattel Lucas 43 in Verbindung
mit Bremsscheibendurchmesser 312 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 11 von 15
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hint er Radmitte (wheel cover, flaps,...).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 12 von 15

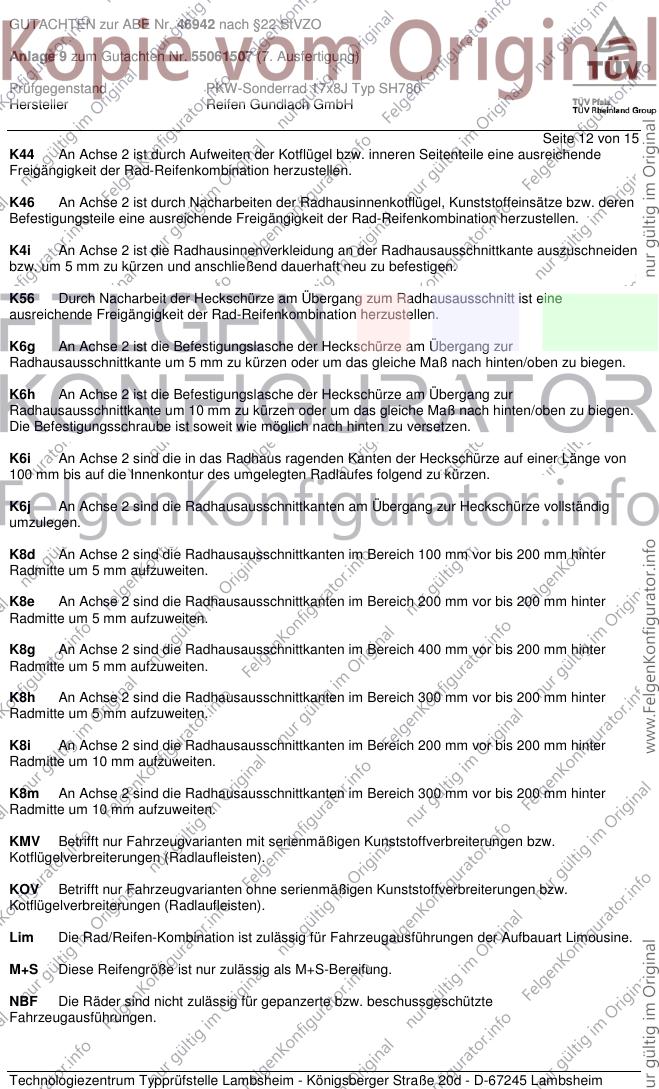

K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 13 von 15
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

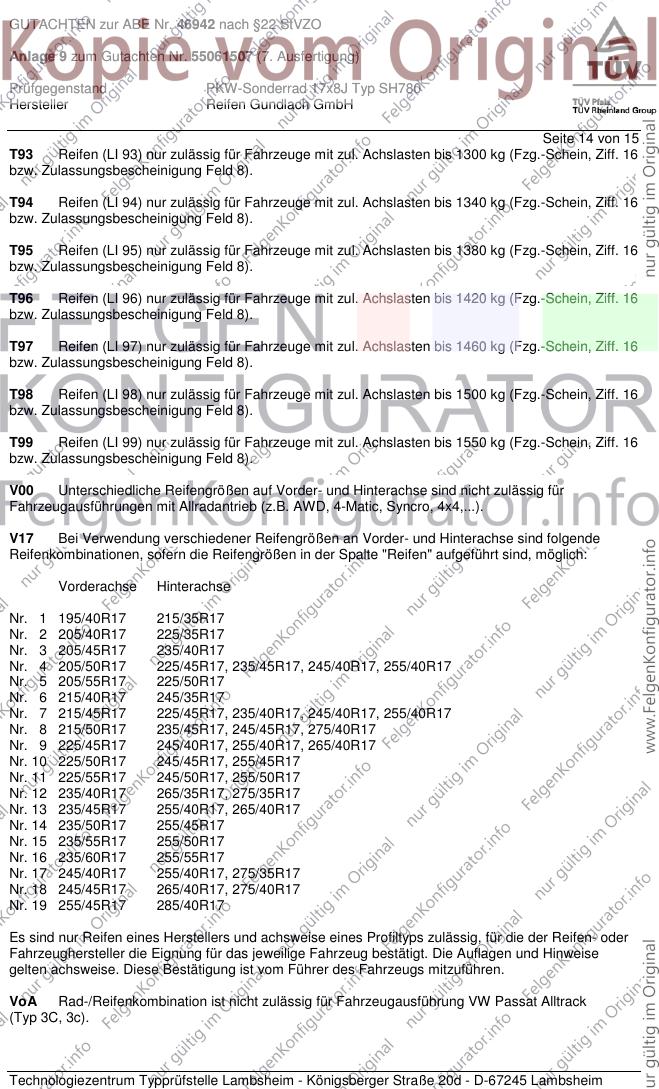

Seite 14 von 15
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

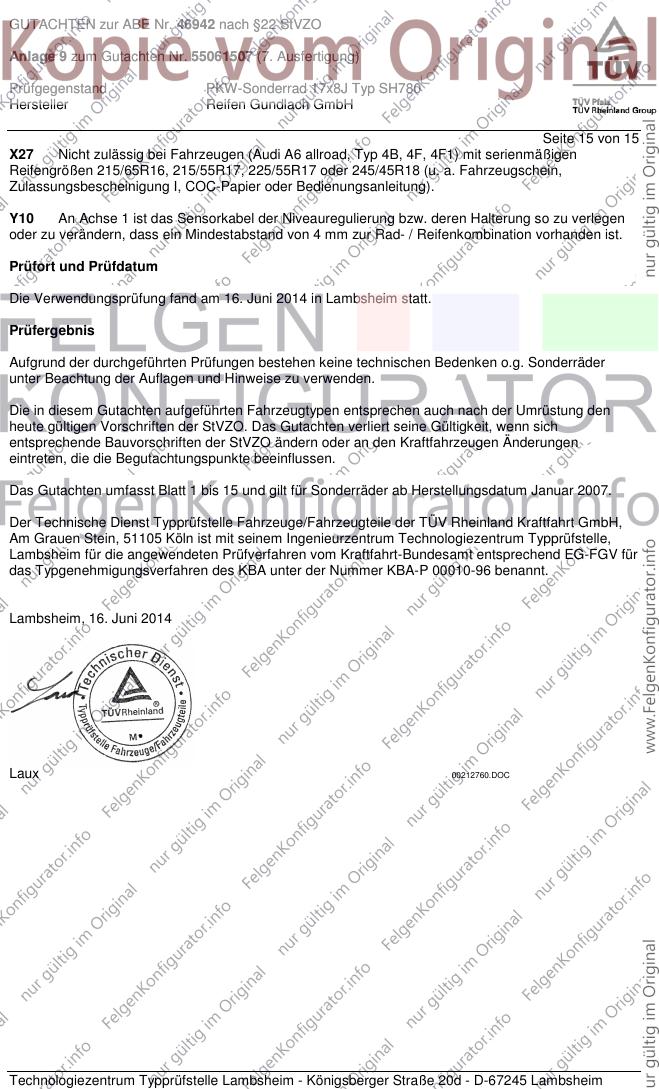

Seite 15 von 15
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y10 An Achse 1 ist das Sensorkabel der Niveauregulierung bzw. deren Halterung so zu verlegen
oder zu verändern, dass ein Mindestabstand von 4 mm zur Rad- / Reifenkombination vorhanden ist.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Juni 2014
Laux 00212760.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
