ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48491*05
Gerät: Sonderräder für Personenkraftwagen
7 J x 16 H2
Typ: ADV10 7016
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48491*05
Die ABE-Nr. 48491 erstreckt sich nunmehr auf die Sonderräder 7 J x 16 H2 , Typ ADV10
7016, in den Ausführungen wie im Nachtragsgutachten Nr. 55087911 (6. Ausfertigung) vom
14.12.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
16, 20, 21, 22 (2. Ausfertigung)
13 (3. Ausfertigung)
6, 11, 12, 14, 19 (4. Ausfertigung)
1, 4, 5, 8, 9, 10, (5. Ausfertigung)
15, 17, 18 (5. Ausfertigung)
7 (6. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 14.12.2015
festgehaltenen Angaben.
Flensburg, 19.01.2016
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55087911 (6. Ausfertigung), zur Genehmigung vorgelegt am:
15.12.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48491*05
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH

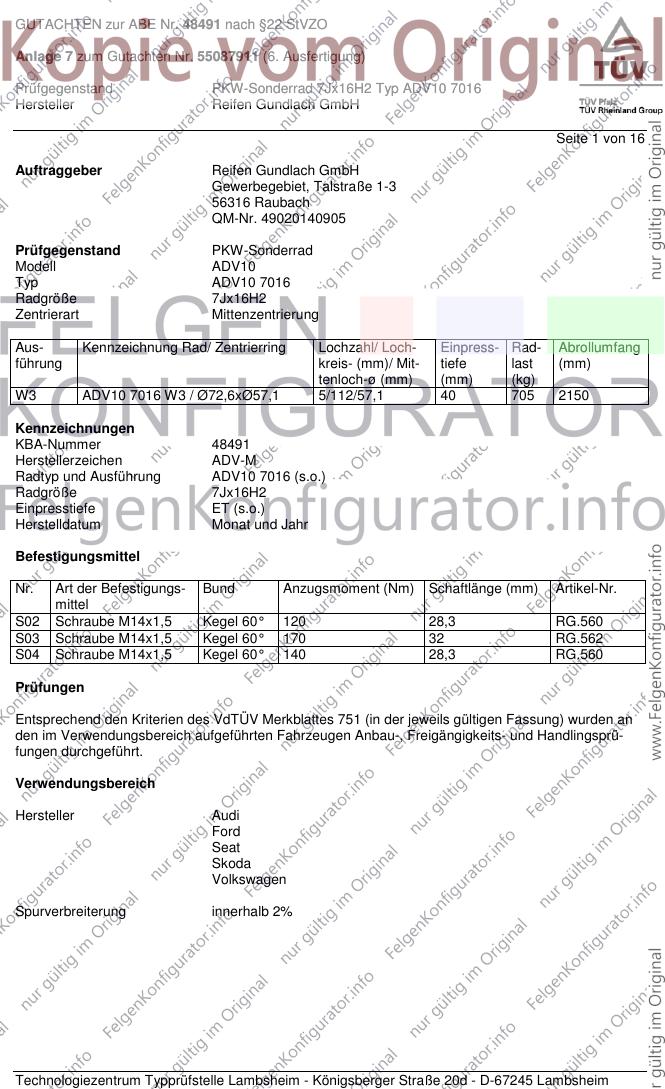

Seite 1 von 16
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell ADV10
Typ ADV10 7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W3 ADV10 7016 W3 / Ø72,6xØ57,1 5/112/57,1 40 705 2150
Kennzeichnungen
KBA-Nummer 48491
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV10 7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungs- Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
mittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562
S04 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.

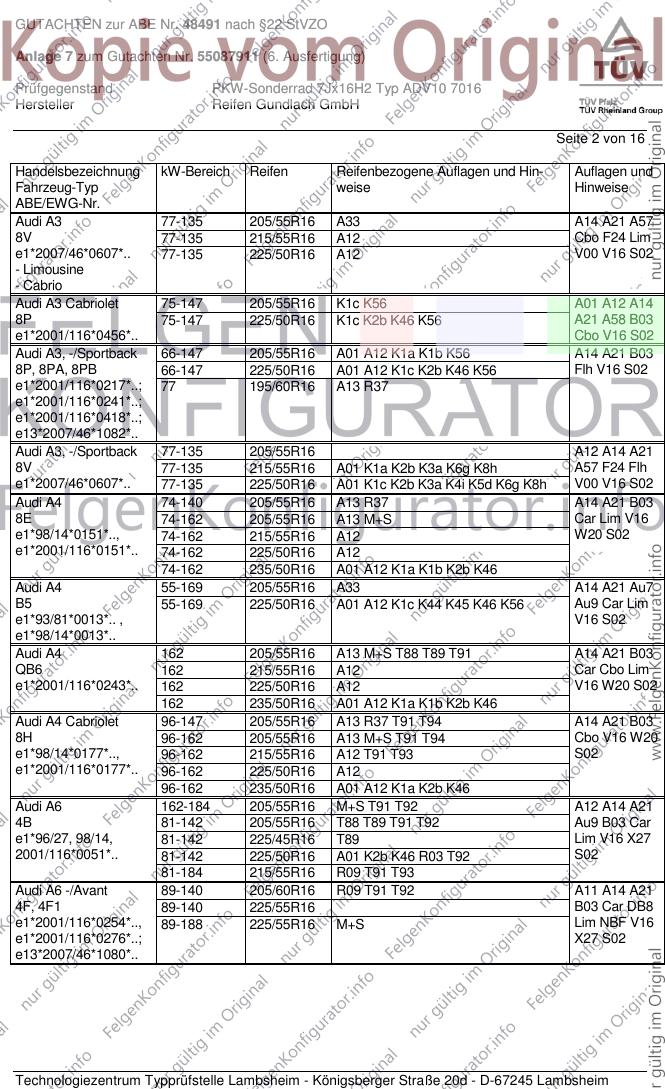

Audi A3 77-135 205/55R16 A33 A14 A21 A57
8V 77-135 215/55R16 A12 Cbo F24 Lim
e1*2007/46*0607*.. 77-135 225/50R16 A12 V00 V16 S02
- Limousine
- Cabrio
Audi A3 Cabriolet 75-147 205/55R16 K1c K56 A01 A12 A14
8P 75-147 225/50R16 K1c K2b K46 K56 A21 A58 B03
e1*2001/116*0456*.. Cbo V16 S02
Audi A3, -/Sportback 66-147 205/55R16 A01 A12 K1a K1b K56 A14 A21 B03
8P, 8PA, 8PB 66-147 225/50R16 A01 A12 K1c K2b K46 K56 Flh V16 S02
e1*2001/116*0217*..; 77 195/60R16 A13 R37
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/55R16 A12 A14 A21
8V 77-135 215/55R16 A01 K1a K2b K3a K6g K8h A57 F24 Flh
e1*2007/46*0607*.. 77-135 225/50R16 A01 K1c K2b K3a K4i K5d K6g K8h V00 V16 S02
Audi A4 74-140 205/55R16 A13 R37 A14 A21 B03
8E 74-162 205/55R16 A13 M+S Car Lim V16
e1*98/14*0151*.., 74-162 215/55R16 A12 W20 S02
e1*2001/116*0151*.. 74-162 225/50R16 A12
74-162 235/50R16 A01 A12 K1a K1b K2b K46
Audi A4 55-169 205/55R16 A33 A14 A21 Au7
B5 55-169 225/50R16 A01 A12 K1c K44 K45 K46 K56 Au9 Car Lim
e1*93/81*0013*.. , V16 S02
e1*98/14*0013*..
Audi A4 162 205/55R16 A13 M+S T88 T89 T91 A14 A21 B03
QB6 162 215/55R16 A12 Car Cbo Lim
e1*2001/116*0243*.. 162 225/50R16 A12 V16 W20 S02
162 235/50R16 A01 A12 K1a K1b K2b K46
Audi A4 Cabriolet 96-147 205/55R16 A13 R37 T91 T94 A14 A21 B03
8H 96-162 205/55R16 A13 M+S T91 T94 Cbo V16 W20
e1*98/14*0177*.., 96-162 215/55R16 A12 T91 T93 S02
e1*2001/116*0177*.. 96-162 225/50R16 A12
96-162 235/50R16 A01 A12 K1a K2b K46
Audi A6 162-184 205/55R16 M+S T91 T92 A12 A14 A21
4B 81-142 205/55R16 T88 T89 T91 T92 Au9 B03 Car
e1*96/27, 98/14, 81-142 225/45R16 T89 Lim V16 X27
2001/116*0051*.. 81-142 225/50R16 A01 K2b K46 R03 T92 S02
81-184 215/55R16 R09 T91 T93
Audi A6 -/Avant 89-140 205/60R16 R09 T91 T92 A11 A14 A21
4F, 4F1 89-140 225/55R16 B03 Car DB8
e1*2001/116*0254*.., 89-188 225/55R16 M+S Lim NBF V16
e1*2001/116*0276*..; X27 S02
e13*2007/46*1080*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.

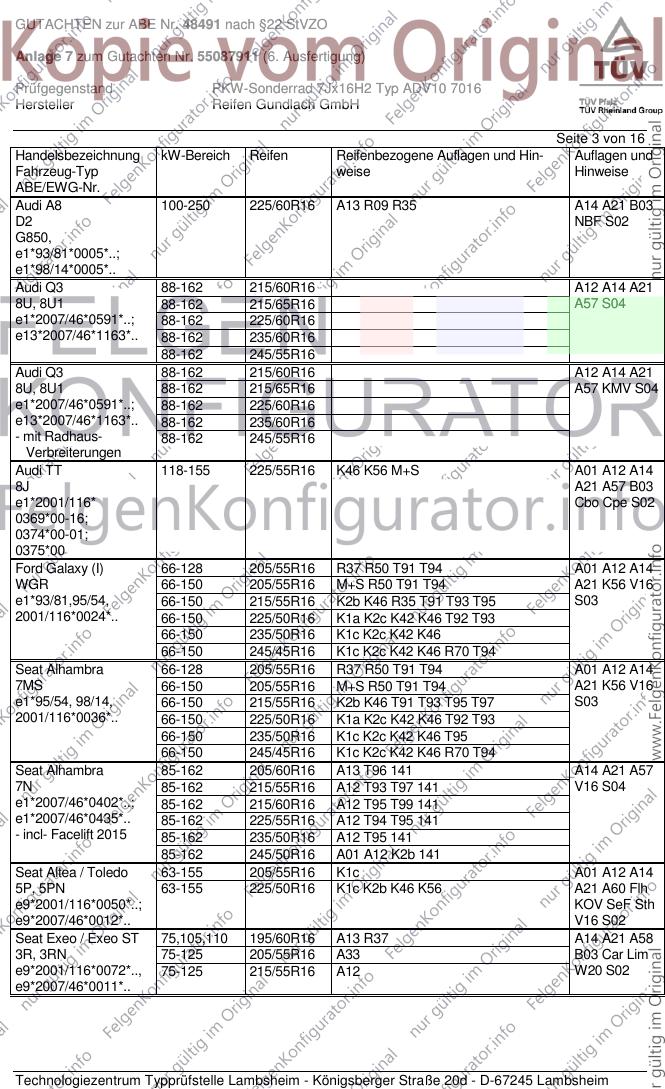

Audi A8 100-250 225/60R16 A13 R09 R35 A14 A21 B03
D2 NBF S02
G850,
e1*93/81*0005*..;
e1*98/14*0005*..
Audi Q3 88-162 215/60R16 A12 A14 A21
8U, 8U1 88-162 215/65R16 A57 S04
e1*2007/46*0591*..; 88-162 225/60R16
e13*2007/46*1163*.. 88-162 235/60R16
88-162 245/55R16
Audi Q3 88-162 215/60R16 A12 A14 A21
8U, 8U1 88-162 215/65R16 A57 KMV S04
e1*2007/46*0591*..; 88-162 225/60R16
e13*2007/46*1163*.. 88-162 235/60R16
- mit Radhaus- 88-162 245/55R16
Verbreiterungen
Audi TT 118-155 225/55R16 K46 K56 M+S A01 A12 A14
8J A21 A57 B03
e1*2001/116* Cbo Cpe S02
0369*00-16;
0374*00-01;
0375*00
Ford Galaxy (I) 66-128 205/55R16 R37 R50 T91 T94 A01 A12 A14
WGR 66-150 205/55R16 M+S R50 T91 T94 A21 K56 V16
e1*93/81,95/54, 66-150 215/55R16 K2b K46 R35 T91 T93 T95 S03
2001/116*0024*.. 66-150 225/50R16 K1a K2c K42 K46 T92 T93
66-150 235/50R16 K1c K2c K42 K46
66-150 245/45R16 K1c K2c K42 K46 R70 T94
Seat Alhambra 66-128 205/55R16 R37 R50 T91 T94 A01 A12 A14
7MS 66-150 205/55R16 M+S R50 T91 T94 A21 K56 V16
e1*95/54, 98/14, 66-150 215/55R16 K2b K46 T91 T93 T95 T97 S03
2001/116*0036*.. 66-150 225/50R16 K1a K2c K42 K46 T92 T93
66-150 235/50R16 K1c K2c K42 K46 T95
66-150 245/45R16 K1c K2c K42 K46 R70 T94
Seat Alhambra 85-162 205/60R16 A13 T96 141 A14 A21 A57
7N 85-162 215/55R16 A12 T93 T97 141 V16 S04
e1*2007/46*0402*..; 85-162 215/60R16 A12 T95 T99 141
e1*2007/46*0435*.. 85-162 225/55R16 A12 T94 T95 141
- incl- Facelift 2015 85-162 235/50R16 A12 T95 141
85-162 245/50R16 A01 A12 K2b 141
Seat Altea / Toledo 63-155 205/55R16 K1c A01 A12 A14
5P, 5PN 63-155 225/50R16 K1c K2b K46 K56 A21 A60 Flh
e9*2001/116*0050*..; KOV SeF Sth
e9*2007/46*0012*.. V16 S02
Seat Exeo / Exeo ST 75,105,110 195/60R16 A13 R37 A14 A21 A58
3R, 3RN 75-125 205/55R16 A33 B03 Car Lim
e9*2001/116*0072*.., 75-125 215/55R16 A12 W20 S02
e9*2007/46*0011*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Seat Leon 63-155 205/55R16 K1a K2b A01 A12 A14
1P, 1PN 63-155 205/55R16 K1a K2b M+S A21 A58 Flh
e9*2001/116*0052*..; 63-155 225/50R16 K1a K1b K27 K2b V16 S02
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 A12 A14 A21
5F 81-135 215/55R16 A01 K1a K2b K6j Car F24 Flh
e9*2007/46*0094*.. 81-135 225/50R16 A01 K1a K1b K2b K3c K6g K6i K6j KOV V00 V16
K8g S02
Seat Leon 63 - 110 205/55R16 A12 A14 A21
5F 63 - 110 215/55R16 A01 K1a K2b A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/50R16 A01 K1a K1b K2b K3c K6j K8g Flh KOV V16
S02
Skoda Octavia (II) 55-118 205/55R16 K1a A01 A12 A14
1Z 55-118 225/50R16 K1c K2b K56 A21 Car Lim
e11*2001/116*0230*..; 55-147 205/55R16 K1a M+S Npf V16 S02
e11*2007/46*0012*..
Skoda Octavia (II) 103-118 205/55R16 M+S T91 A12 A14 A21
Scout A56 Car KMV
1Z S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 A33 A14 A21 A58
5E 63-110 215/55R16 A12 Car F23 Lim
e11*2007/46*0243*..; 63-110 225/50R16 A12 Npf S02
e11*2007/46*0244*..
Skoda Octavia (III) 77-135 205/55R16 A33 A14 A21 A57
5E 77-135 215/55R16 A12 Car F24 Lim
e11*2007/46*0243*.. 77-135 225/50R16 A12 Npf X55 S02
Skoda Octavia Scout 110-135 205/55R16 A33 M+S A14 A21 A56
(III) 110-135 205/60R16 A12 M+S Car F24 S02
5E 110-135 215/55R16 A12 M+S
e11*2007/46*0243*.. 110-135 225/50R16 A12 M+S
110-135 225/55R16 A12 M+S
Skoda Superb (I) 74-142 205/55R16 T89 T91 A12 A14 A21
3U 74-142 215/50R16 T90 A58 B03 Lim
e11*98/14*0187*.. 74-142 225/45R16 T89 V16 S02
74-142 225/50R16 R03
Skoda Superb (II) 77-147 205/55R16 T91 T94 A12 A14 A21
3T 77-147 215/55R16 A01 K1a K2b K56 B03 Car Lim
e11*2001/116* 77-147 225/50R16 A01 K1a K1b K2b K56 T92 V16 S02
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Superb (III) 88-140 215/60R16 A91 A14 A21 A57
3T 88-140 225/55R16 A12 Car Lim S04
e11*2001/116* 88-140 225/60R16 A12
0326*32-..;
e11*2007/46*
0014*22-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.

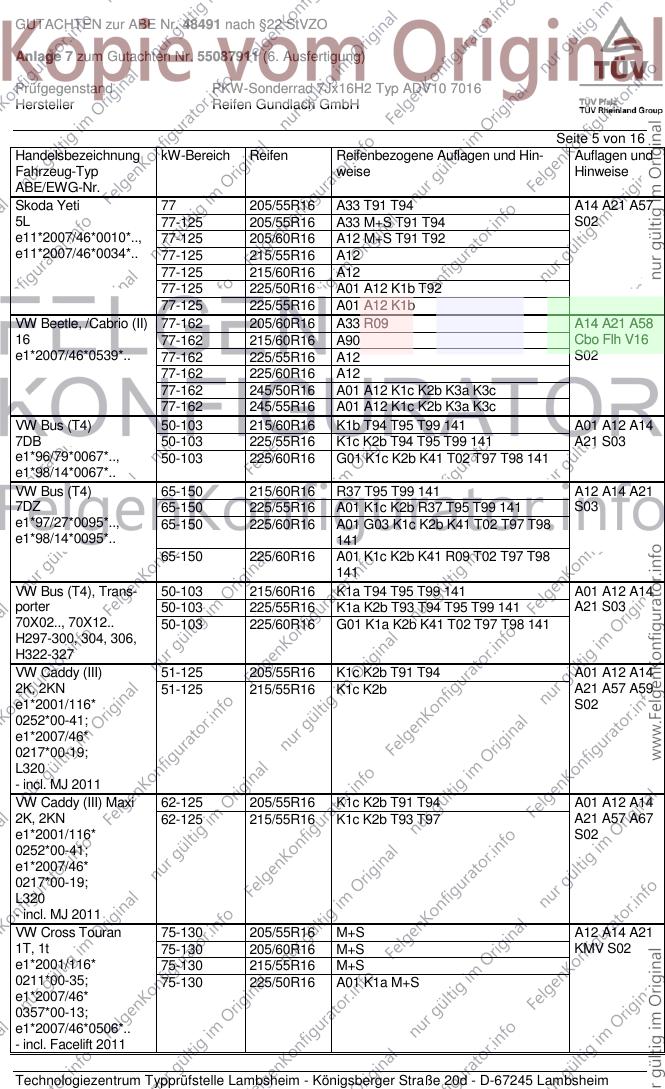

Skoda Yeti 77 205/55R16 A33 T91 T94 A14 A21 A57
5L 77-125 205/55R16 A33 M+S T91 T94 S02
e11*2007/46*0010*.., 77-125 205/60R16 A12 M+S T91 T92
e11*2007/46*0034*.. 77-125 215/55R16 A12
77-125 215/60R16 A12
77-125 225/50R16 A01 A12 K1b T92
77-125 225/55R16 A01 A12 K1b
VW Beetle, /Cabrio (II) 77-162 205/60R16 A33 R09 A14 A21 A58
16 77-162 215/60R16 A90 Cbo Flh V16
e1*2007/46*0539*.. 77-162 225/55R16 A12 S02
77-162 225/60R16 A12
77-162 245/50R16 A01 A12 K1c K2b K3a K3c
77-162 245/55R16 A01 A12 K1c K2b K3a K3c
VW Bus (T4) 50-103 215/60R16 K1b T94 T95 T99 141 A01 A12 A14
7DB 50-103 225/55R16 K1c K2b T94 T95 T99 141 A21 S03
e1*96/79*0067*.., 50-103 225/60R16 G01 K1c K2b K41 T02 T97 T98 141
e1*98/14*0067*..
VW Bus (T4) 65-150 215/60R16 R37 T95 T99 141 A12 A14 A21
7DZ 65-150 225/55R16 A01 K1c K2b R37 T95 T99 141 S03
e1*97/27*0095*.., 65-150 225/60R16 A01 G03 K1c K2b K41 T02 T97 T98
e1*98/14*0095*.. 141
65-150 225/60R16 A01 K1c K2b K41 R09 T02 T97 T98
141
VW Bus (T4), Trans- 50-103 215/60R16 K1a T94 T95 T99 141 A01 A12 A14
porter 50-103 225/55R16 K1a K2b T93 T94 T95 T99 141 A21 S03
70X02.., 70X12.. 50-103 225/60R16 G01 K1a K2b K41 T02 T97 T98 141
H297-300, 304, 306,
H322-327
VW Caddy (III) 51-125 205/55R16 K1c K2b T91 T94 A01 A12 A14
2K, 2KN 51-125 215/55R16 K1c K2b A21 A57 A59
e1*2001/116* S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Caddy (III) Maxi 62-125 205/55R16 K1c K2b T91 T94 A01 A12 A14
2K, 2KN 62-125 215/55R16 K1c K2b T93 T97 A21 A57 A67
e1*2001/116* S02
0252*00-41;
e1*2007/46*
0217*00-19;
L320
- incl. MJ 2011
VW Cross Touran 75-130 205/55R16 M+S A12 A14 A21
1T, 1t 75-130 205/60R16 M+S KMV S02
e1*2001/116* 75-130 215/55R16 M+S
0211*00-35; 75-130 225/50R16 A01 K1a M+S
e1*2007/46*
0357*00-13;
e1*2007/46*0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85 205/55R16 A12 A14 A21
AU 85 215/55R16 A01 K1a K2b K3c A58 F24 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 205/55R16 A12 A14 A21
AU 85 215/55R16 A01 K1a K2b K3c A58 F23 Flh
e1*2007/46*0623*10-.. S02
(24,2 kWh-Batterie)
VW EOS 85-184 205/55R16 A13 R37 A14 A21 A58
1F 85-184 215/55R16 A12 B03 Cbo DB8
e1*2001/116*0349*.. 85-184 225/50R16 A01 A12 K2b K46 K56 V16 S02
- incl. Facelift 2011
VW Golf (V) 55-169 205/55R16 K1c A01 A12 A14
1K 55-169 225/50R16 K1c K2b K46 K56 A21 B03 Flh
e1*2001/116* V16 S02
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A12 A14
1KM 59-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A21 A58 Car
e1*2001/116* V16 S02
0328*00-14
VW Golf (VI) 59-173 205/55R16 K1a K2b A01 A12 A14
1K 59-173 215/50R16 K1c K2b K3a K6g K8d A21 Cbo Flh
e1*2001/116 59-173 215/55R16 K1c K2b K3a K6g K8d V16 S02
*0242*25-..; 59-173 225/50R16 K1c K2c K3a K6h K8i
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 K1a K2b K6g A01 A12 A14
1KM 59-118 215/50R16 K1c K2b K3a K6h K8d A21 Car V16
e1*2001/116*0328*..; 59-118 215/55R16 K1c K2b K3a K6h K8d S02
e1*2007/46*0492*.. 59-118 225/50R16 K1c K2b K3a K6h K8i
VW Golf (VII) /-Variant 63 - 162 205/55R16 A12 A14 A21
AU, AUV 63 - 162 215/55R16 A01 K1a K2b K3c A57 Car F24
e1*2007/46*0623*.., 63 - 162 225/50R16 A01 K1c K2b K3c K5a K6g Flh NoE V00
e1*2007/46*0627*.. V16 X55 S02
VW Golf (VII) /-Variant 63 - 90 205/55R16 A12 A14 A21
AU, AUV 63 - 90 215/55R16 A01 K1a K2b K3c A58 Car F23
e1*2007/46*0623*.., 63 - 90 225/50R16 A01 K1c K2b K3c K5a K8g Flh NoE V16
e1*2007/46*0627*.. S02
VW Golf (VII) GTE 110 205/55R16 A12 A14 A21
Hybrid 110 215/55R16 A01 K1a K2b K3c A58 F24 Flh
AU S02
e1*2007/46*0623*11-..
VW Golf Plus 55-125 205/55R16 K1a K1b K2b K56 A01 A12 A14
1KP 55-125 225/50R16 K1c K27 K2b K44 K56 A21 A58 Flh
e1*2001/116*0304*..; V16 S02
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/55R16 A12 A14 A21
AUV 92, 110 215/55R16 A01 K1a K2b K3c A58 F24 Flh
e1*2007/46*0627*.. 92, 110 225/50R16 A01 K1c K2b K3c K5a K6g K8a V00 V16 X55
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 63-81 205/55R16 A12 A14 A21
AUV 63-81 215/55R16 A01 K1a K2b K3c K8g A58 F23 Flh
e1*2007/46*0627*.. 63-81 225/50R16 A01 K1c K2b K3c K5a K8k V16 S02
VW Jetta 77 - 110 195/55R16 R37 A12 A14 A21
16, 16H 77 - 110 195/60R16 R37 A58 Sth V16
e1*2007/46*0539*..; 77 - 155 205/55R16 A01 K1a K1b K2b S02
e1*2007/46*0584*.. 77 - 155 215/55R16 A01 K1c K2b K3a K6g K8e
77 - 155 225/50R16 A01 K1c K2b K3a K6h K6i K8m
VW Jetta 66-147 205/55R16 K1c K27 K2b K44 K46 K56 A01 A12 A14
1KM 66-147 225/50R16 K1c K27 K2c K41 K44 K46 K56 A21 A58 Sth
e1*2001/116*0328*.. V16 S02
VW Passat 66-142 205/55R16 A13 T89 A14 A21 Car
3B 66-142 225/45R16 A12 T87 T88 T89 Lim V16 S02
e1*95/54*0043*.., 66-142 225/50R16 A01 A12 K2b K46 R03
e1*98/14*0043*..
VW Passat 74-142 205/55R16 A13 T89 T91 A14 A21 Car
3BG 74-142 215/50R16 A12 T90 Lim V16 S02
e1*98/14*0157*.., 74-142 225/45R16 A12 T89
e1*2001/116*0157*.. 74-142 225/50R16 A12 R03
VW Passat 75-147 205/55R16 A13 R37 A14 A21 B03
3C 75-147 215/55R16 A01 A12 K1a K46 K56 DB8 Lim V16
e1*2001/116* 75-147 225/50R16 A01 A12 K1a K46 K56 S02
0307*00-23 77-110 195/60R16 A13 R37 T89 T93
VW Passat 88-140 215/60R16 A31 A14 A21 A57
3C 88-140 225/55R16 A90 Car Lim VoA
e1*2001/116* 88-140 225/60R16 A12 S04
0307*37-..
- Limousine / Variant
ab MJ 2015 (B8/3G)
VW Passat 77-130 195/60R16 A13 R09 T89 T93 A14 A21 Car
3C, 3c 77-130 205/55R16 A13 R37 T91 T94 Lim V16 VoA
e1*2001/116* 77-155 205/55R16 A13 M+S T91 T94 S02
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A01 A12 K1a K2b K4i K6g
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-130 195/60R16 A13 R09 T89 T93 A14 A21 Car
3C, 3c 77-130 205/55R16 A13 R37 T91 T94 KMV Lim V16
e1*2001/116* 77-155 205/55R16 A13 M+S T91 T94 VoA S02
0307*24-36; 77-155 215/55R16 A12
e1*2007/46* 77-155 225/50R16 A01 A12 K4i K6g
0502*00-10,
0547*00-03
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat CC / CC 100-130 205/55R16 A90 A14 A21 B03
3CC 100-130 215/55R16 A12 V16 S02
e1*2001/116*0468*.. 100-130 225/50R16 A12
- incl. Modell 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat Variant 75-147 205/55R16 A13 R37 A14 A21 B03
3C 75-147 215/55R16 A01 A12 K1a K2b Car DB8 V16
e1*2001/116* 75-147 225/50R16 A01 A12 K1a K2b K46 K56 S02
0307*00-23 77-110 195/60R16 A13 R37 T89 T93
VW Scirocco 90-162 205/55R16 A13 M+S A14 A21 A58
13 B03 Cpe S02
e1*2001/116*0471*..
VW Sharan 66-128 205/55R16 R37 R50 T91 T94 A01 A12 A14
7M 66-150 205/55R16 M+S R50 T91 T94 A21 K56 V16
e1*93/81,95/54, 66-150 215/55R16 K2b K46 T91 T93 T95 T97 S03
98/14,2001/116 66-150 225/50R16 K1a K2c K42 K46 T92 T93
*0023*.. 66-150 235/50R16 K1c K2c K42 K46 T95
66-150 245/45R16 K1c K2c K42 K46 R70 T94
VW Sharan 85-162 205/60R16 A13 T96 141 A14 A21 A57
7N 85-162 215/55R16 A12 T93 T97 141 V16 S04
e1*2007/46*0401*..; 85-162 215/60R16 A12 T95 T99 141
e1*2007/46*0434*.. 85-162 225/55R16 A12 T94 T95 141
- incl, Facelift 2015 85-162 235/50R16 A12 T95 141
85-162 245/50R16 A01 A12 K2b 141
VW Tiguan 81-155 215/65R16 A13 A14 A21 KMV
5N 81-155 225/60R16 A12 S04
e1*2001/116*0450*.., 81-155 225/65R16 A12
e1*2007/46*0487*.. 81-155 235/60R16 A12
- incl. Facelift 2011 81-155 245/55R16 A12
- mit Radhaus- 81-155 245/60R16 A12
Verbreiterungen 81-155 255/55R16 A12
VW Tiguan 81-155 215/65R16 A13 A14 A21 S04
5N 81-155 225/60R16 A12
e1*2001/116* 81-155 225/65R16 A12
0450*11-..; 81-155 235/60R16 A12
e1*2007/46*0487*02-.. 81-155 245/55R16 A12
- ab Facelift 2011 81-155 245/60R16 A12
81-155 255/55R16 A01 A12 K1c K2b
VW Tiguan 81-155 215/65R16 A13 A14 A21 S04
5N 81-155 225/60R16 A12
e1*2001/116* 81-155 225/65R16 A12
0450*00-10; 81-155 235/60R16 A01 A12 K2b
e1*2007/46* 81-155 245/55R16 A01 A12 K1a K2b
0487*00-01 81-155 245/60R16 A01 A12 K1a K2b
81-155 255/55R16 A01 A12 K1c K2b
VW Touran 66-125 205/55R16 K1c K2b A01 A12 A14
1T 66-125 225/50R16 K1c K2b A21 A58 Npf
e1*2001/116* V16 S02
0211*00-22;
e1*2007/46*
0357*00-01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 9 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Touran 81, 110 205/60R16 K1a A01 A12 A14
1T 81, 110 205/65R16 K1a A21 A58 V16
e1*2001/116* 81, 110 215/60R16 K1a K2b K6g S02
0211*36-..; 81, 110 225/55R16 K1c K2b K3c K6h
e1*2007/46*0357*14-.. 81, 110 245/50R16 K2b K6h K6i K8i R03
ab MJ 2016
VW Touran 66-103 195/60R16 K2b R37 T89 T93 A01 A12 A14
1T, 1t 66-130 205/55R16 K1a K2b A21 A58 Npf
e1*2001/116* 66-130 225/50R16 K1c K2b V16 S02
0211*23-35;
e1*2007/46*
0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

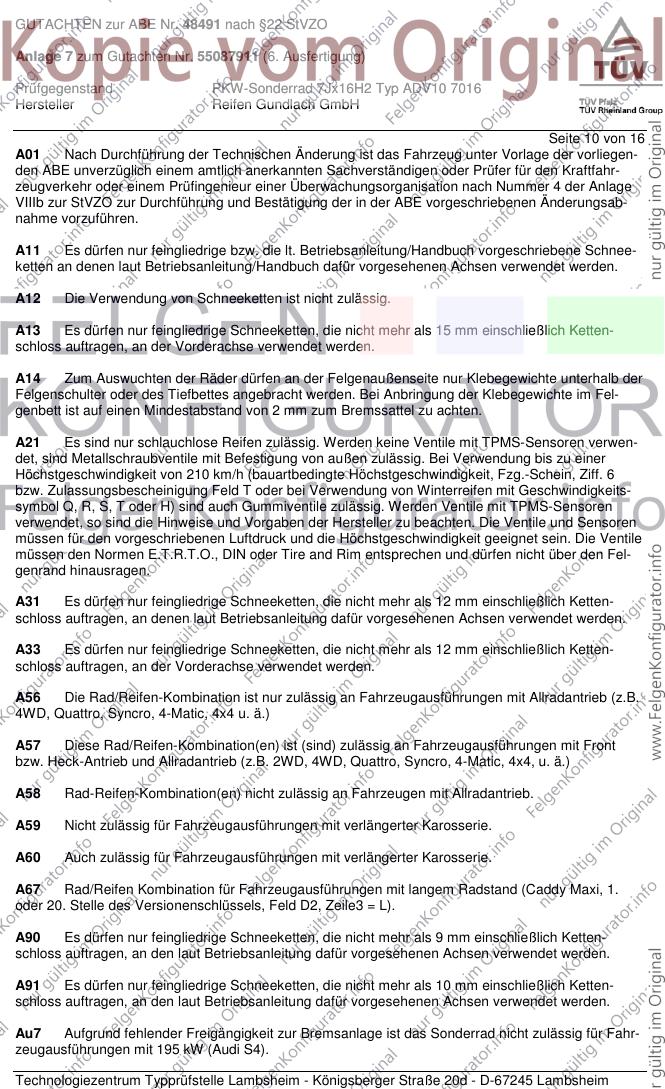

GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 10 von 16
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit 195 kW (Audi S4).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 11 von 16
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für Fahr-
zeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit Bremsscheibendurch-
messer 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 12 von 16
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

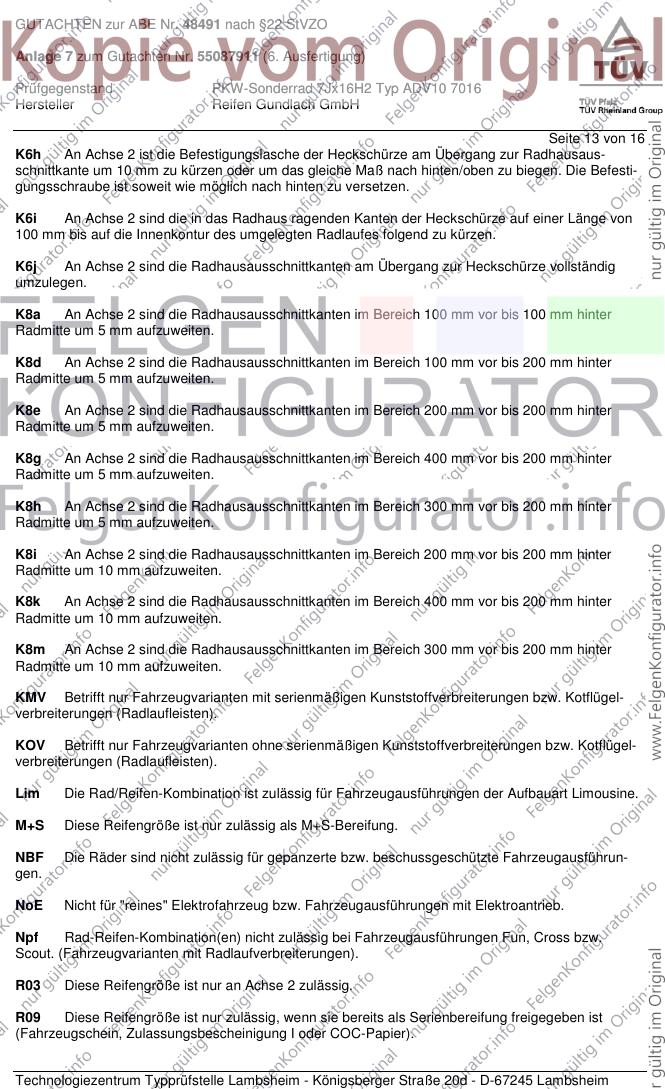

GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 13 von 16
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

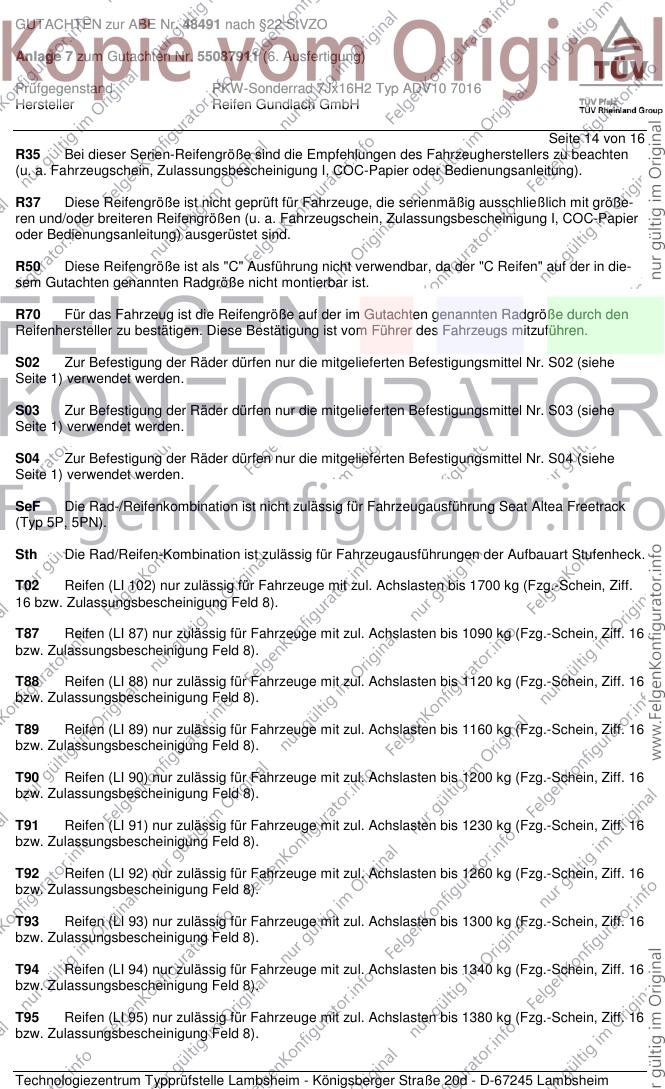

GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 14 von 16
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in die-
sem Gutachten genannten Radgröße nicht montierbar ist.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 15 von 16
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Dezember 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48491 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087911 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ ADV10 7016
Hersteller Reifen Gundlach GmbH
Seite 16 von 16
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Dezember 2015
Laux
BW/RL 00239932.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
