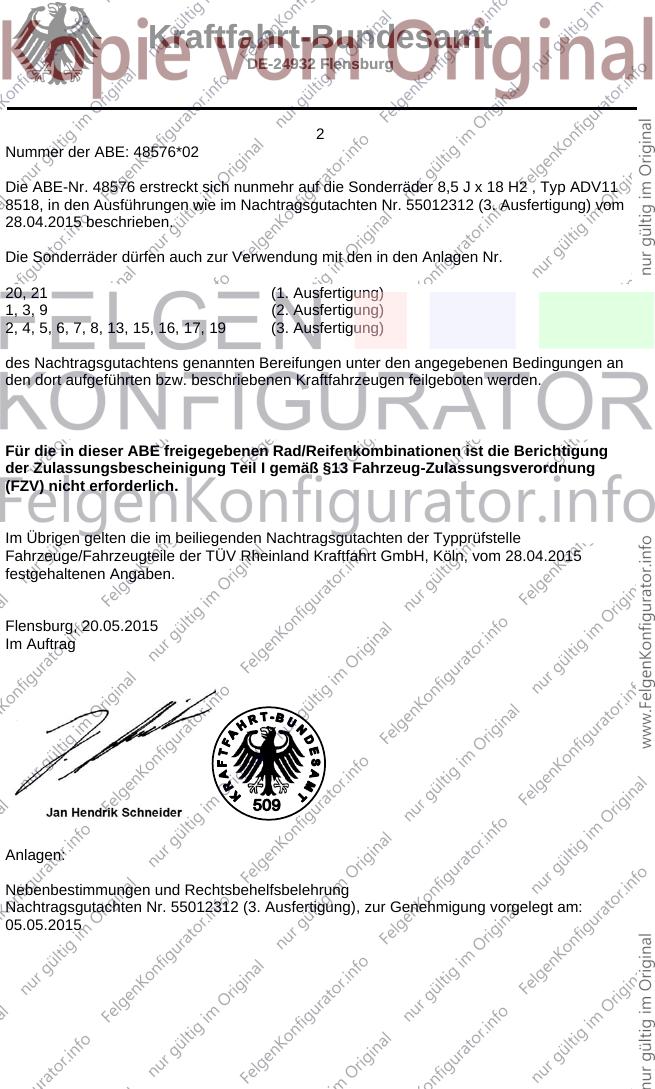

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48576*02
Gerät: Sonderräder für Personenkraftwagen
8,5 J x 18 H2
Typ: ADV11 8518
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48576*02
Die ABE-Nr. 48576 erstreckt sich nunmehr auf die Sonderräder 8,5 J x 18 H2 , Typ ADV11
8518, in den Ausführungen wie im Nachtragsgutachten Nr. 55012312 (3. Ausfertigung) vom
28.04.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
20, 21 (1. Ausfertigung)
1, 3, 9 (2. Ausfertigung)
2, 4, 5, 6, 7, 8, 13, 15, 16, 17, 19 (3. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 28.04.2015
festgehaltenen Angaben.
Flensburg, 20.05.2015
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55012312 (3. Ausfertigung), zur Genehmigung vorgelegt am:
05.05.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48576*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

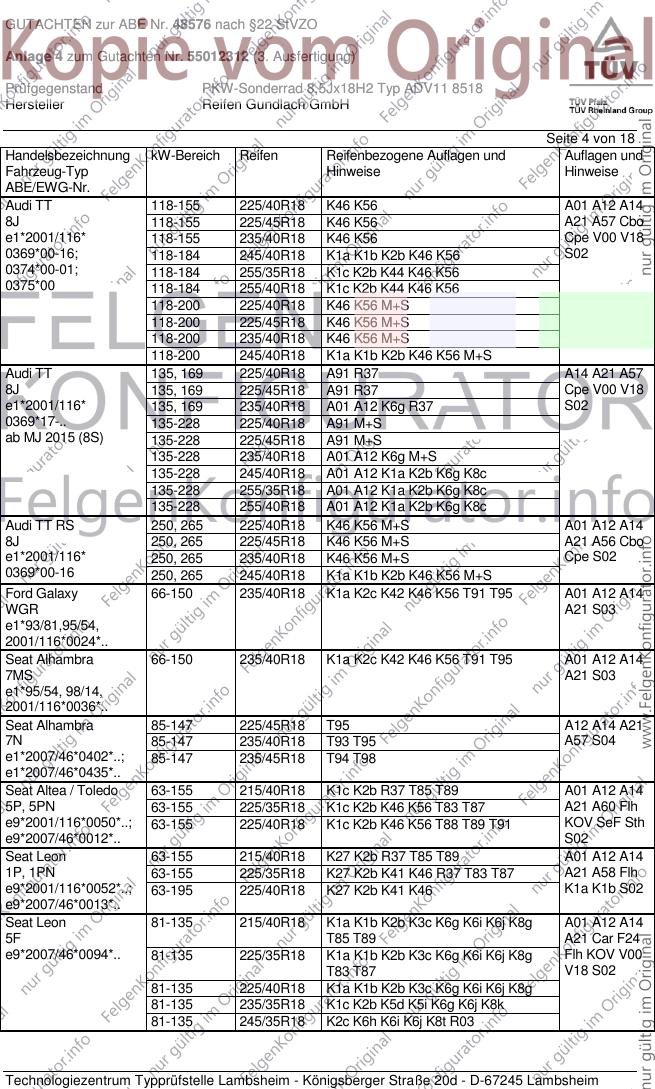

GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 1 von 18
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell ADV11
Typ ADV11 8518
Radgröße 8,5Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 ADV11 8518 W3 / Ø72,6xØ57,1 5/112/57,1 40 800 2330
Kennzeichnungen
KBA-Nummer 48576
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV11 8518 (s.o.)
Radgröße 8,5Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562
S04 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 215/40R18 T85 T89 A12 A14 A21
8V 77-135 225/35R18 A01 K1a K2b T87 A57 Cbo F24
e1*2007/46*0607*.. 77-135 225/40R18 A01 K1a K2b Lim V00 V18
- Limousine 77-135 235/35R18 A01 K1a K2b S02
- Cabrio 77-135 235/40R18 A01 G79 K1a K2b
77-135 245/35R18 A01 K1a K1b K2b K6g K8h
Audi A3 Cabriolet 75-147 215/40R18 K1c K2b K46 K56 R37 T85 T89 A01 A12 A14
8P 75-147 225/35R18 K1c K2b K46 K56 T87 A21 A58 Cbo
e1*2001/116*0456*.. 75-147 225/40R18 K1c K2b K46 K56 V18 S02
75-147 245/35R18 K2a K2b K44 K46 K56 R03
75-147 255/35R18 K2c K44 K46 K56 R03
Audi A3, -/Sportback 184-195 225/40R18 K1c K2b K46 T88 T89 A01 A12 A14
8P, 8PA 184-195 245/35R18 K2a K2b K44 K46 R03 T88 T89 A21 Flh K56
e1*2001/116*0217*.., 184-195 255/35R18 K2c K44 K46 R03 V18 S02
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 215/40R18 K2b K46 K56 R37 T85 T89 A01 A12 A14
8P, 8PA, 8PB 66-147 225/35R18 K2b K46 K56 T87 A21 Flh K1c
e1*2001/116*0217*..; 66-147 225/40R18 K2b K46 K56 V18 S02
e1*2001/116*0241*..; 66-147 245/35R18 K2a K2b K44 K46 K56 R03
e1*2001/116*0418*..; 66-147 255/35R18 K2c K44 K46 K56 R03
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 215/40R18 K1c K2b K3a K4i K5d K6g K8h T85 A01 A12 A14
8V T89 A21 A57 F24
e1*2007/46*0607*.. 77-135 225/35R18 K1c K2b K3a K4i K5d K6g K8h T83 Flh V00 V18
T87 S02
77-135 225/40R18 K1c K2b K3a K4i K5d K6g K8h
77-135 235/35R18 K1c K2b K3a K4i K5d K6h K8m T86
T90
77-135 245/35R18 K1c K2c K3a K4i K5d K6h K7d K8s
77-135 255/35R18 K2c K4i K6h K8s R03
Audi A4 74-188 225/40R18 T88 T89 T91 A12 A14 A21
8E 74-188 235/40R18 A01 K1a K1b K2b K44 K46 Car Lim S02
e1*98/14*0151*..,
e1*2001/116*0151*..
Audi A4 162 225/40R18 T88 T89 T91 A12 A14 A21
QB6 162 235/40R18 A01 K1a K1b K2b K44 K46 Car Cbo Lim
e1*2001/116*0243*.. S02
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A12 A14 A21
8H 96-188 235/40R18 A01 K1a K2b K44 K46 T91 T93 Cbo S02
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 225/40R18 M+S T92 A12 A14 A21
8E,8H,QB6 253 235/40R18 A01 K1a K1b K2b K44 K46 T91 T93 Car Cbo Lim
e1*98/14,2001/116* S02
0151,0177,0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A12 A14 A21
4F, 4F1 89-257 235/40R18 T91 T93 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/40R18 T93 V18 X27 S02
e1*2001/116*0276*..; 89-257 255/40R18 A01 K1b K2b
e13*2007/46*1080*..
Audi A6 Allroad 120-257 225/50R18 R70 A12 A14 A21
4F, 4F1 120-257 235/45R18 X28 S02
e1*2001/116*0254*..; 120-257 245/45R18
e13*2007/46*1080*.. 120-257 255/40R18 A01 K42 K46
120-257 255/45R18 A01 K42 K46
Audi A8 154-257 235/50R18 A01 K1a K2b R37 A12 A14 A21
4E 154-257 245/45R18 R37 T00 T96 B03 BS8 BnK
e1*2001/116*0198*.., 154-331 235/50R18 A01 K1a K2b M+S Lim NBF V18
e1*2001/116*0246*.. 154-331 245/45R18 M+S T00 T96 S02
154-331 255/45R18 A01 K1a K2b
Audi A8 110-250 235/50R18 A01 K46 A12 A14 A21
D2 110-309 245/45R18 R35 NBF V18 S02
G850, 110-309 255/45R18 A01 K46
e1*93/81*0005*..; 265-309 235/50R18 A01 K46 M+S R09 R35
e1*98/14*0005*.. 309 235/45R18 M+S R09 T97 T98
Audi Q3 100-155 225/45R18 A12 A14 A21
8U, 8U1 100-155 225/50R18 R70 A57 V00 V18
e1*2007/46*0591*..; 100-155 235/45R18 S04
e13*2007/46*1163*.. 100-155 245/45R18
Audi Q3 100-155 225/45R18 A12 A14 A21
8U, 8U1 100-155 225/50R18 R70 A57 KMV V00
e1*2007/46*0591*..; 100-155 235/45R18 V18 S04
e13*2007/46*1163*.. 100-155 245/45R18
- mit Radhaus-
Verbreiterungen
Audi RS3 Sportback 250 225/40R18 K1a K1b K4g K4i K6g K8h M+S T92 A01 A12 A14
8P A21 A56 Flh
e1*2007/46*0615*.. S02
Audi S3 206-221 215/40R18 M+S T85 T89 A12 A14 A21
8V 206-221 225/35R18 A01 K1a K2b T87 A56 Cbo F24
e1*2007/46*0607*.. 206-221 225/40R18 A01 K1a K2b Lim S02
- Limousine 206-221 235/35R18 A01 K1a K2b
- Cabrio 206-221 235/40R18 A01 G01 K1a K2b
206-221 245/35R18 A01 K1a K1b K2b K6g K8h
Audi S3, -/Sportback 206-221 215/40R18 K1c K2b K3a K4i K5d K6g K8h M+S A01 A12 A14
8V T89 A21 A56 F24
e1*2007/46*0607*.. 206-221 225/40R18 K1c K2b K3a K4i K5d K6g K8h Flh V00 S02
206-221 235/35R18 K1c K2b K3a K4i K5d K6h K8m T90
206-221 245/35R18 K1c K2c K3a K4i K5d K6h K7d K8s
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 118-155 225/40R18 K46 K56 A01 A12 A14
8J 118-155 225/45R18 K46 K56 A21 A57 Cbo
e1*2001/116* 118-155 235/40R18 K46 K56 Cpe V00 V18
0369*00-16; 118-184 245/40R18 K1a K1b K2b K46 K56 S02
0374*00-01; 118-184 255/35R18 K1c K2b K44 K46 K56
0375*00 118-184 255/40R18 K1c K2b K44 K46 K56
118-200 225/40R18 K46 K56 M+S
118-200 225/45R18 K46 K56 M+S
118-200 235/40R18 K46 K56 M+S
118-200 245/40R18 K1a K1b K2b K46 K56 M+S
Audi TT 135, 169 225/40R18 A91 R37 A14 A21 A57
8J 135, 169 225/45R18 A91 R37 Cpe V00 V18
e1*2001/116* 135, 169 235/40R18 A01 A12 K6g R37 S02
0369*17-.. 135-228 225/40R18 A91 M+S
ab MJ 2015 (8S) 135-228 225/45R18 A91 M+S
135-228 235/40R18 A01 A12 K6g M+S
135-228 245/40R18 A01 A12 K1a K2b K6g K8c
135-228 255/35R18 A01 A12 K1a K2b K6g K8c
135-228 255/40R18 A01 A12 K1a K2b K6g K8c
Audi TT RS 250, 265 225/40R18 K46 K56 M+S A01 A12 A14
8J 250, 265 225/45R18 K46 K56 M+S A21 A56 Cbo
e1*2001/116* 250, 265 235/40R18 K46 K56 M+S Cpe S02
0369*00-16 250, 265 245/40R18 K1a K1b K2b K46 K56 M+S
Ford Galaxy 66-150 235/40R18 K1a K2c K42 K46 K56 T91 T95 A01 A12 A14
WGR A21 S03
e1*93/81,95/54,
2001/116*0024*..
Seat Alhambra 66-150 235/40R18 K1a K2c K42 K46 K56 T91 T95 A01 A12 A14
7MS A21 S03
e1*95/54, 98/14,
2001/116*0036*..
Seat Alhambra 85-147 225/45R18 T95 A12 A14 A21
7N 85-147 235/40R18 T93 T95 A57 S04
e1*2007/46*0402*..; 85-147 235/45R18 T94 T98
e1*2007/46*0435*..
Seat Altea / Toledo 63-155 215/40R18 K1c K2b R37 T85 T89 A01 A12 A14
5P, 5PN 63-155 225/35R18 K1c K2b K46 K56 T83 T87 A21 A60 Flh
e9*2001/116*0050*..; 63-155 225/40R18 K1c K2b K46 K56 T88 T89 T91 KOV SeF Sth
e9*2007/46*0012*.. S02
Seat Leon 63-155 215/40R18 K27 K2b R37 T85 T89 A01 A12 A14
1P, 1PN 63-155 225/35R18 K27 K2b K41 K46 R37 T83 T87 A21 A58 Flh
e9*2001/116*0052*..; 63-195 225/40R18 K27 K2b K41 K46 K1a K1b S02
e9*2007/46*0013*..
Seat Leon 81-135 215/40R18 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A14
5F T85 T89 A21 Car F24
e9*2007/46*0094*.. 81-135 225/35R18 K1a K1b K2b K3c K6g K6i K6j K8g Flh KOV V00
T83 T87 V18 S02
81-135 225/40R18 K1a K1b K2b K3c K6g K6i K6j K8g
81-135 235/35R18 K1c K2b K5d K5i K6g K6j K8k
81-135 245/35R18 K2c K6h K6i K6j K8t R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon 63 - 110 215/40R18 K1a K1b K2b K3c K6j K8g T85 A01 A12 A14
5F 63 - 110 225/35R18 K1a K1b K2b K3c K6j K8g T83 A21 A58 Car
e9*2007/46*0094*.. 63 - 110 225/40R18 K1a K1b K2b K3c K6j K8g F23 Flh KOV
63 - 110 235/35R18 K1c K2b K3c K5d K5i K6g K6j K8k V18 S02
63 - 110 245/35R18 K2c K6h K6j K8t R03
Seat Leon Cupra 195,206 215/40R18 K1a K1b K2b K3c K6g K6i K6j K8g A01 A12 A14
5F T85 T89 A21 A58 BW7
e9*2007/46*0094*.. 195,206 225/40R18 K1a K1b K2b K3c K6g K6i K6j K8g Car F24 Flh
195,206 235/35R18 K1c K2b K5d K5i K6g K6j K8k KOV V18 S02
195,206 245/35R18 K2c K6h K6i K6j K8t R03
Seat Leon X-Perience 81-135 225/40R18 K6g K6i K6j K6y K8h A01 A12 A14
4drive 81-135 225/45R18 K6g K6i K6j K6y K8h A21 A56 Car
5F F24 KMV S02
e9*2007/46*0094*..
Skoda Octavia (II) 55-118 215/40R18 A58 K1a R37 T89 A01 A12 A14
1Z 55-147 225/40R18 K1c K2b K56 T88 T89 T91 A21 Car Lim
e11*2001/116*0230*..; Npf S02
e11*2007/46*0012*..
Skoda Octavia (II) 103-118 225/45R18 K1c K56 A01 A12 A14
Scout 103-118 235/40R18 K1c K2b K44 K46 K56 A21 A56 Car
1Z 103-118 245/40R18 K1c K2b K30 K44 K46 K56 KMV S02
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/40R18 A12 A14 A21
5E 63-110 225/35R18 A01 K1a K1b K2b T87 A58 Car F23
e11*2007/46*0243*..; 63-110 225/40R18 A01 K1a K1b K2b Lim Npf V18
e11*2007/46*0244*.. 63-110 235/35R18 A01 K1a K1b K2b K8g S02
63-110 235/40R18 A01 G01 K1a K1b K2b K8g
63-110 245/35R18 A01 K1c K2b K8k
Skoda Octavia (III) 132-162 245/35R18 A01 A58 K1c K2b K6g K8e A12 A14 A21
5E 77-162 215/40R18 A57 T85 T89 Car F24 Lim
e11*2007/46*0243*.. 77-162 225/35R18 A01 A57 K1a K1b K2b T87 Npf V00 V18
77-162 225/40R18 A01 A57 K1a K1b K2b S02
77-162 235/35R18 A01 A57 K1a K1b K2b
77-162 235/40R18 A01 A57 G01 K1a K1b K2b
Skoda 110-135 225/40R18 A12 A14 A21
Octavia Scout (III) 110-135 225/45R18 A56 Car F24
5E 110-135 235/40R18 S02
e11*2007/46*0243*..
Skoda Superb 77-191 225/40R18 K1a K1b K27 K2b K56 T92 A01 A12 A14
3T 77-191 245/35R18 K1c K27 K2c K41 K44 K46 K56 T92 A21 Car Lim
e11*2001/116*0326*..; V18 S02
e11*2007/46*0014*..
Skoda Yeti 77-125 225/40R18 K1b T89 T91 T92 A01 A12 A14
5L 77-125 225/45R18 K1b T91 T95 A21 A57 S02
e11*2007/46*0010*.., 77-125 235/40R18 K1a K1b K2b T91 T93
e11*2007/46*0034*.. 77-125 245/40R18 K1c K2a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH

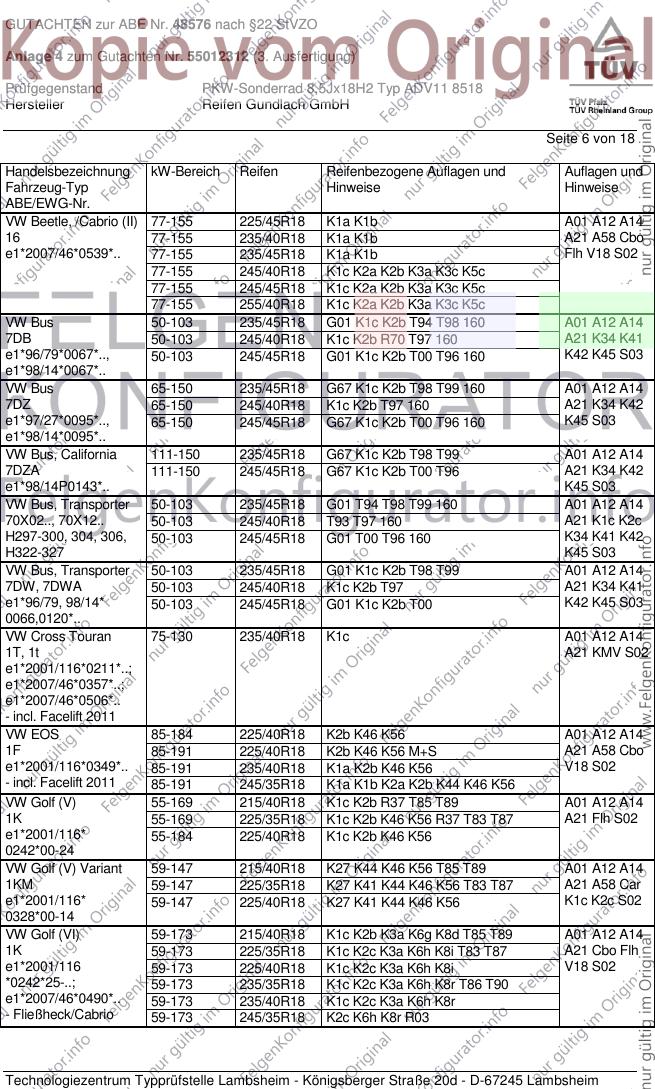

Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle, /Cabrio (II) 77-155 225/45R18 K1a K1b A01 A12 A14
16 77-155 235/40R18 K1a K1b A21 A58 Cbo
e1*2007/46*0539*.. 77-155 235/45R18 K1a K1b Flh V18 S02
77-155 245/40R18 K1c K2a K2b K3a K3c K5c
77-155 245/45R18 K1c K2a K2b K3a K3c K5c
77-155 255/40R18 K1c K2a K2b K3a K3c K5c
VW Bus 50-103 235/45R18 G01 K1c K2b T94 T98 160 A01 A12 A14
7DB 50-103 245/40R18 K1c K2b R70 T97 160 A21 K34 K41
e1*96/79*0067*.., 50-103 245/45R18 G01 K1c K2b T00 T96 160 K42 K45 S03
e1*98/14*0067*..
VW Bus 65-150 235/45R18 G67 K1c K2b T98 T99 160 A01 A12 A14
7DZ 65-150 245/40R18 K1c K2b T97 160 A21 K34 K42
e1*97/27*0095*.., 65-150 245/45R18 G67 K1c K2b T00 T96 160 K45 S03
e1*98/14*0095*..
VW Bus, California 111-150 235/45R18 G67 K1c K2b T98 T99 A01 A12 A14
7DZA 111-150 245/45R18 G67 K1c K2b T00 T96 A21 K34 K42
e1*98/14P0143*.. K45 S03
VW Bus, Transporter 50-103 235/45R18 G01 T94 T98 T99 160 A01 A12 A14
70X02.., 70X12.. 50-103 245/40R18 T93 T97 160 A21 K1c K2c
H297-300, 304, 306, 50-103 245/45R18 G01 T00 T96 160 K34 K41 K42
H322-327 K45 S03
VW Bus, Transporter 50-103 235/45R18 G01 K1c K2b T98 T99 A01 A12 A14
7DW, 7DWA 50-103 245/40R18 K1c K2b T97 A21 K34 K41
e1*96/79, 98/14* 50-103 245/45R18 G01 K1c K2b T00 K42 K45 S03
0066,0120*..
VW Cross Touran 75-130 235/40R18 K1c A01 A12 A14
1T, 1t A21 KMV S02
e1*2001/116*0211*..;
e1*2007/46*0357*..;
e1*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 225/40R18 K2b K46 K56 A01 A12 A14
1F 85-191 225/40R18 K2b K46 K56 M+S A21 A58 Cbo
e1*2001/116*0349*.. 85-191 235/40R18 K1a K2b K46 K56 V18 S02
- incl. Facelift 2011 85-191 245/35R18 K1a K1b K2a K2b K44 K46 K56
VW Golf (V) 55-169 215/40R18 K1c K2b R37 T85 T89 A01 A12 A14
1K 55-169 225/35R18 K1c K2b K46 K56 R37 T83 T87 A21 Flh S02
e1*2001/116* 55-184 225/40R18 K1c K2b K46 K56
0242*00-24
VW Golf (V) Variant 59-147 215/40R18 K27 K44 K46 K56 T85 T89 A01 A12 A14
1KM 59-147 225/35R18 K27 K41 K44 K46 K56 T83 T87 A21 A58 Car
e1*2001/116* 59-147 225/40R18 K27 K41 K44 K46 K56 K1c K2c S02
0328*00-14
VW Golf (VI) 59-173 215/40R18 K1c K2b K3a K6g K8d T85 T89 A01 A12 A14
1K 59-173 225/35R18 K1c K2c K3a K6h K8i T83 T87 A21 Cbo Flh
e1*2001/116 59-173 225/40R18 K1c K2c K3a K6h K8i V18 S02
*0242*25-..; 59-173 235/35R18 K1c K2c K3a K6h K8r T86 T90
e1*2007/46*0490*.. 59-173 235/40R18 K1c K2c K3a K6h K8r
- Fließheck/Cabrio 59-173 245/35R18 K2c K6h K8r R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH

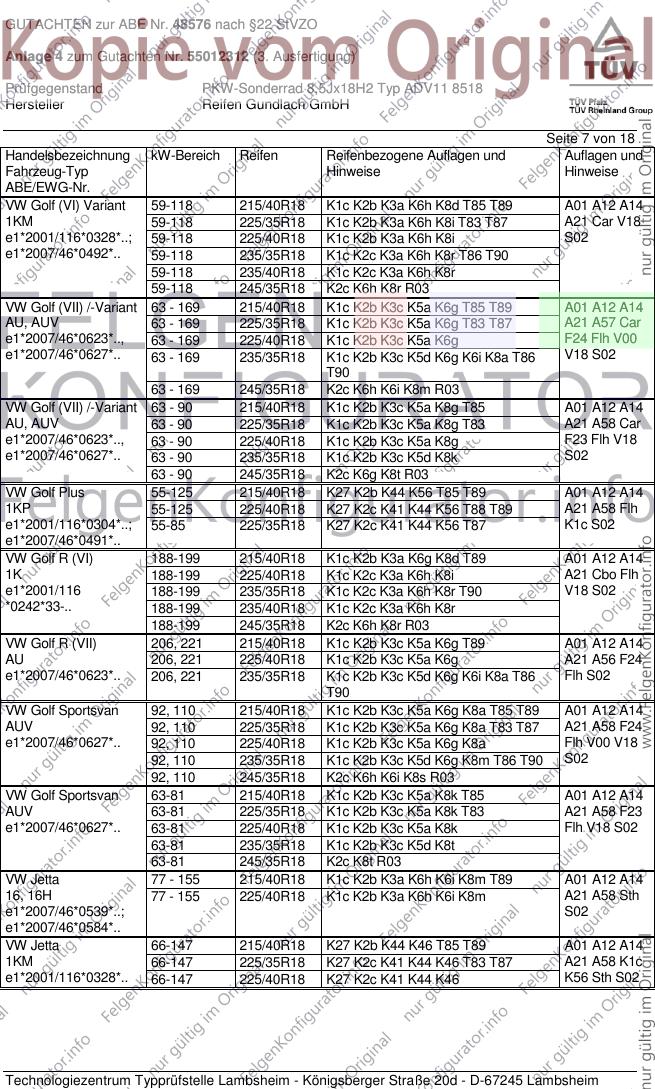

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (VI) Variant 59-118 215/40R18 K1c K2b K3a K6h K8d T85 T89 A01 A12 A14
1KM 59-118 225/35R18 K1c K2b K3a K6h K8i T83 T87 A21 Car V18
e1*2001/116*0328*..; 59-118 225/40R18 K1c K2b K3a K6h K8i S02
e1*2007/46*0492*.. 59-118 235/35R18 K1c K2c K3a K6h K8r T86 T90
59-118 235/40R18 K1c K2c K3a K6h K8r
59-118 245/35R18 K2c K6h K8r R03
VW Golf (VII) /-Variant 63 - 169 215/40R18 K1c K2b K3c K5a K6g T85 T89 A01 A12 A14
AU, AUV 63 - 169 225/35R18 K1c K2b K3c K5a K6g T83 T87 A21 A57 Car
e1*2007/46*0623*.., 63 - 169 225/40R18 K1c K2b K3c K5a K6g F24 Flh V00
e1*2007/46*0627*.. 63 - 169 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 V18 S02
T90
63 - 169 245/35R18 K2c K6h K6i K8m R03
VW Golf (VII) /-Variant 63 - 90 215/40R18 K1c K2b K3c K5a K8g T85 A01 A12 A14
AU, AUV 63 - 90 225/35R18 K1c K2b K3c K5a K8g T83 A21 A58 Car
e1*2007/46*0623*.., 63 - 90 225/40R18 K1c K2b K3c K5a K8g F23 Flh V18
e1*2007/46*0627*.. 63 - 90 235/35R18 K1c K2b K3c K5d K8k S02
63 - 90 245/35R18 K2c K6g K8t R03
VW Golf Plus 55-125 215/40R18 K27 K2b K44 K56 T85 T89 A01 A12 A14
1KP 55-125 225/40R18 K27 K2c K41 K44 K56 T88 T89 A21 A58 Flh
e1*2001/116*0304*..; 55-85 225/35R18 K27 K2c K41 K44 K56 T87 K1c S02
e1*2007/46*0491*..
VW Golf R (VI) 188-199 215/40R18 K1c K2b K3a K6g K8d T89 A01 A12 A14
1K 188-199 225/40R18 K1c K2c K3a K6h K8i A21 Cbo Flh
e1*2001/116 188-199 235/35R18 K1c K2c K3a K6h K8r T90 V18 S02
*0242*33-.. 188-199 235/40R18 K1c K2c K3a K6h K8r
188-199 245/35R18 K2c K6h K8r R03
VW Golf R (VII) 206, 221 215/40R18 K1c K2b K3c K5a K6g T89 A01 A12 A14
AU 206, 221 225/40R18 K1c K2b K3c K5a K6g A21 A56 F24
e1*2007/46*0623*.. 206, 221 235/35R18 K1c K2b K3c K5d K6g K6i K8a T86 Flh S02
T90
VW Golf Sportsvan 92, 110 215/40R18 K1c K2b K3c K5a K6g K8a T85 T89 A01 A12 A14
AUV 92, 110 225/35R18 K1c K2b K3c K5a K6g K8a T83 T87 A21 A58 F24
e1*2007/46*0627*.. 92, 110 225/40R18 K1c K2b K3c K5a K6g K8a Flh V00 V18
92, 110 235/35R18 K1c K2b K3c K5d K6g K8m T86 T90 S02
92, 110 245/35R18 K2c K6h K6i K8s R03
VW Golf Sportsvan 63-81 215/40R18 K1c K2b K3c K5a K8k T85 A01 A12 A14
AUV 63-81 225/35R18 K1c K2b K3c K5a K8k T83 A21 A58 F23
e1*2007/46*0627*.. 63-81 225/40R18 K1c K2b K3c K5a K8k Flh V18 S02
63-81 235/35R18 K1c K2b K3c K5d K8t
63-81 245/35R18 K2c K8t R03
VW Jetta 77 - 155 215/40R18 K1c K2b K3a K6h K6i K8m T89 A01 A12 A14
16, 16H 77 - 155 225/40R18 K1c K2b K3a K6h K6i K8m A21 A58 Sth
e1*2007/46*0539*..; S02
e1*2007/46*0584*..
VW Jetta 66-147 215/40R18 K27 K2b K44 K46 T85 T89 A01 A12 A14
1KM 66-147 225/35R18 K27 K2c K41 K44 K46 T83 T87 A21 A58 K1c
e1*2001/116*0328*.. 66-147 225/40R18 K27 K2c K41 K44 K46 K56 Sth S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 75-147 225/40R18 K1a K46 K56 T88 T89 A01 A12 A14
3C 75-147 235/40R18 K1c K2b K46 K56 A21 Lim V18
e1*2001/116* 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89 S02
0307*00-23
VW Passat 184 235/40R18 K1c K2b K46 K56 A01 A12 A14
3C 184 245/35R18 K1c K2b K44 K46 K56 T88 T89 A21 Lim S02
e1*2001/116*
0307*00-23
VW Passat 88-140 255/40R18 A01 K2b K8h R03 A12 A14 A21
3C 88-176 225/45R18 A57 Car Lim
e1*2001/116* 88-176 235/40R18 V00 V18 S04
0307*37-.. 88-176 235/45R18
- Limousine / Variant 88-176 245/40R18 A01 K1c K2b K8h
ab MJ 2015 (B8/3G)
VW Passat 77-155 225/40R18 K1a K2b K4i K6g T88 T92 A01 A12 A14
3C, 3c 77-155 235/40R18 K1c K2b K4i K6g K6i K8e A21 Car Lim
e1*2001/116* 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 V18 VoA S02
0307*24-36; 77-155 255/35R18 K2b K4i K6h K6i K8e R03 T90 T94
e1*2007/46*
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-155 225/40R18 K4i K6g T88 T92 A01 A12 A14
3C, 3c 77-155 235/40R18 K1c K4i K6g K6i K8e A21 Car KMV
e1*2001/116* 77-155 245/35R18 K1c K2b K4i K6h K6i K8e T88 T92 Lim V18 VoA
0307*24-36; 77-155 255/35R18 K2b K4i K6h K6i K8e R03 T90 T94 S02
e1*2007/46*
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Alltrack 103-155 225/40R18 K6g M+S T92 A01 A12 A14
3C, 3c 103-155 225/45R18 K6g A21 A56 Car
e1*2001/116* 103-155 235/40R18 K6h K6w K8h T91 T95 KMV S02
0307*24-36; 103-155 245/40R18 K6h K6y K8h
e1*2007/46*
0502*00-10;
0547*00-03
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 225/40R18 T88 T92 A12 A14 A21
3CC 100-220 235/40R18 A01 K2b K32 K42 K46 K56 S02
e1*2001/116*0468*.. 100-220 245/35R18 A01 K1a K2c K32 K42 K44 K46 K56
- incl. Modell 2012 T88 T92
100-220 245/40R18 A01 G01 K1a K2c K32 K41 K42 K44
K46 K56
100-220 255/35R18 A01 K1c K2c K32 K41 K42 K44 K46
K56 T90 T94
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH

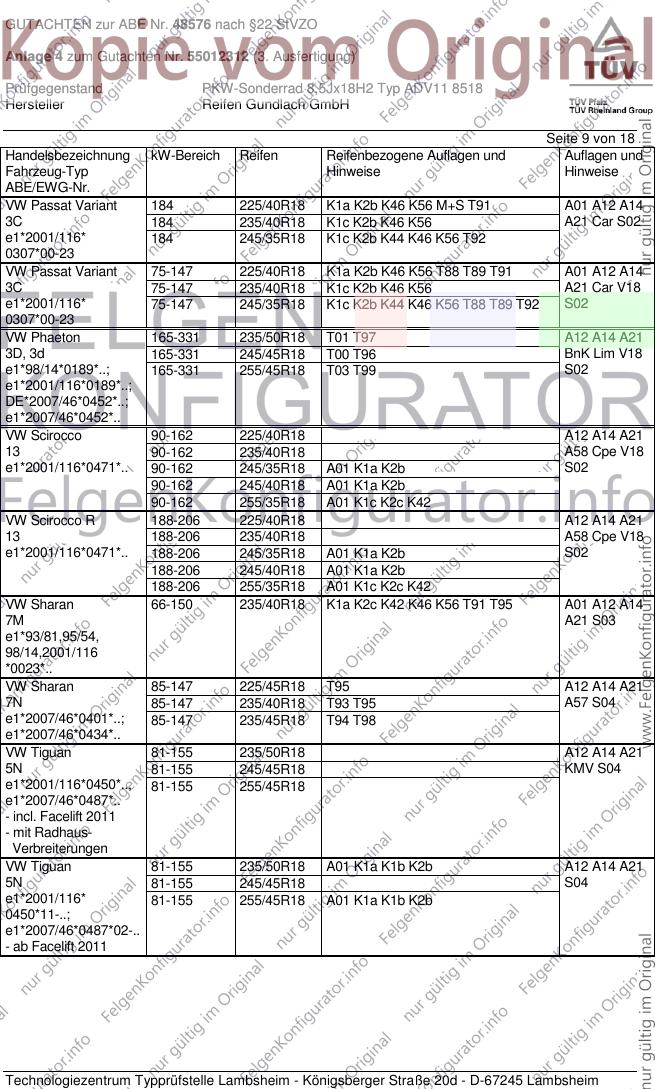

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat Variant 184 225/40R18 K1a K2b K46 K56 M+S T91 A01 A12 A14
3C 184 235/40R18 K1c K2b K46 K56 A21 Car S02
e1*2001/116* 184 245/35R18 K1c K2b K44 K46 K56 T92
0307*00-23
VW Passat Variant 75-147 225/40R18 K1a K2b K46 K56 T88 T89 T91 A01 A12 A14
3C 75-147 235/40R18 K1c K2b K46 K56 A21 Car V18
e1*2001/116* 75-147 245/35R18 K1c K2b K44 K46 K56 T88 T89 T92 S02
0307*00-23
VW Phaeton 165-331 235/50R18 T01 T97 A12 A14 A21
3D, 3d 165-331 245/45R18 T00 T96 BnK Lim V18
e1*98/14*0189*..; 165-331 255/45R18 T03 T99 S02
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-162 225/40R18 A12 A14 A21
13 90-162 235/40R18 A58 Cpe V18
e1*2001/116*0471*.. 90-162 245/35R18 A01 K1a K2b S02
90-162 245/40R18 A01 K1a K2b
90-162 255/35R18 A01 K1c K2c K42
VW Scirocco R 188-206 225/40R18 A12 A14 A21
13 188-206 235/40R18 A58 Cpe V18
e1*2001/116*0471*.. 188-206 245/35R18 A01 K1a K2b S02
188-206 245/40R18 A01 K1a K2b
188-206 255/35R18 A01 K1c K2c K42
VW Sharan 66-150 235/40R18 K1a K2c K42 K46 K56 T91 T95 A01 A12 A14
7M A21 S03
e1*93/81,95/54,
98/14,2001/116
*0023*..
VW Sharan 85-147 225/45R18 T95 A12 A14 A21
7N 85-147 235/40R18 T93 T95 A57 S04
e1*2007/46*0401*..; 85-147 235/45R18 T94 T98
e1*2007/46*0434*..
VW Tiguan 81-155 235/50R18 A12 A14 A21
5N 81-155 245/45R18 KMV S04
e1*2001/116*0450*.., 81-155 255/45R18
e1*2007/46*0487*..
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 235/50R18 A01 K1a K1b K2b A12 A14 A21
5N 81-155 245/45R18 S04
e1*2001/116* 81-155 255/45R18 A01 K1a K1b K2b
0450*11-..;
e1*2007/46*0487*02-..
- ab Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 10 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Tiguan 81-155 235/50R18 K1a K1b K2b A01 A12 A14
5N 81-155 245/45R18 K2b A21 S04
e1*2001/116* 81-155 255/45R18 K1a K1b K2b
0450*00-10;
e1*2007/46*
0487*00-01
VW Touran 66-125 225/40R18 K1c K2b T88 T92 A01 A12 A14
1T A21 A58 Npf
e1*2001/116* S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran 66-125 215/40R18 K1c K2b T89 A01 A12 A14
1T, 1t 66-130 225/40R18 K1c K2b T88 T92 A21 A58 Npf
e1*2001/116* S02
0211*23-..;
e1*2007/46*
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 11 von 18

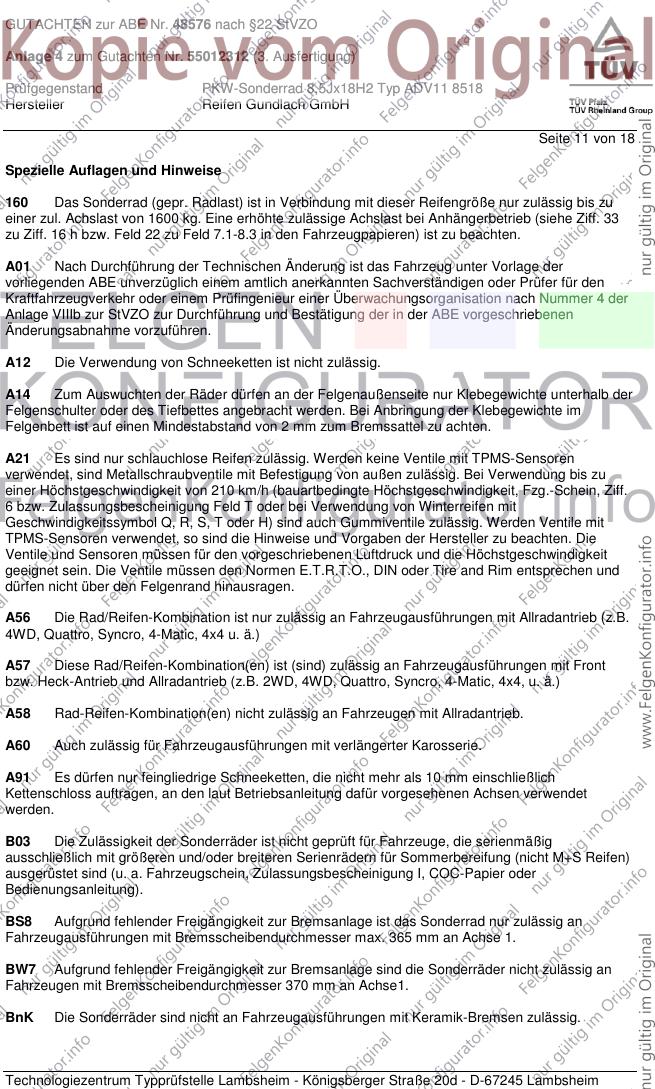

Spezielle Auflagen und Hinweise
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BS8 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nur zulässig an
Fahrzeugausführungen mit Bremsscheibendurchmesser max. 365 mm an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 12 von 18

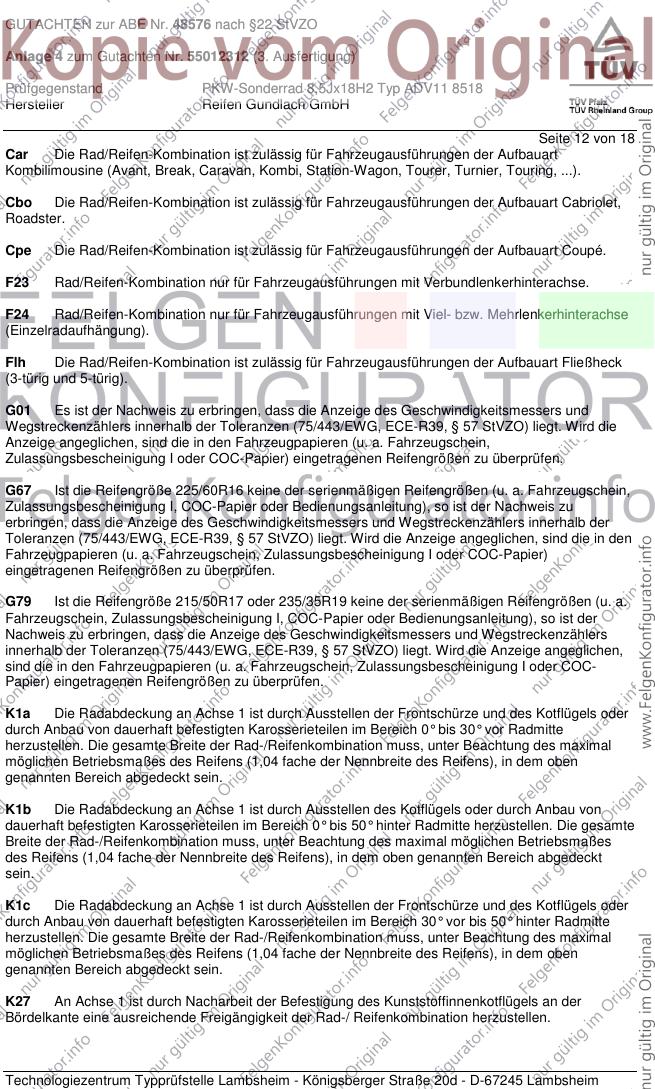

Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 13 von 18
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K32 Bei Fahrzeugausführungen mit Zusatzradabdeckungen an Achse 2, ist durch Nacharbeit
dieser Radabdeckungen eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 14 von 18
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH

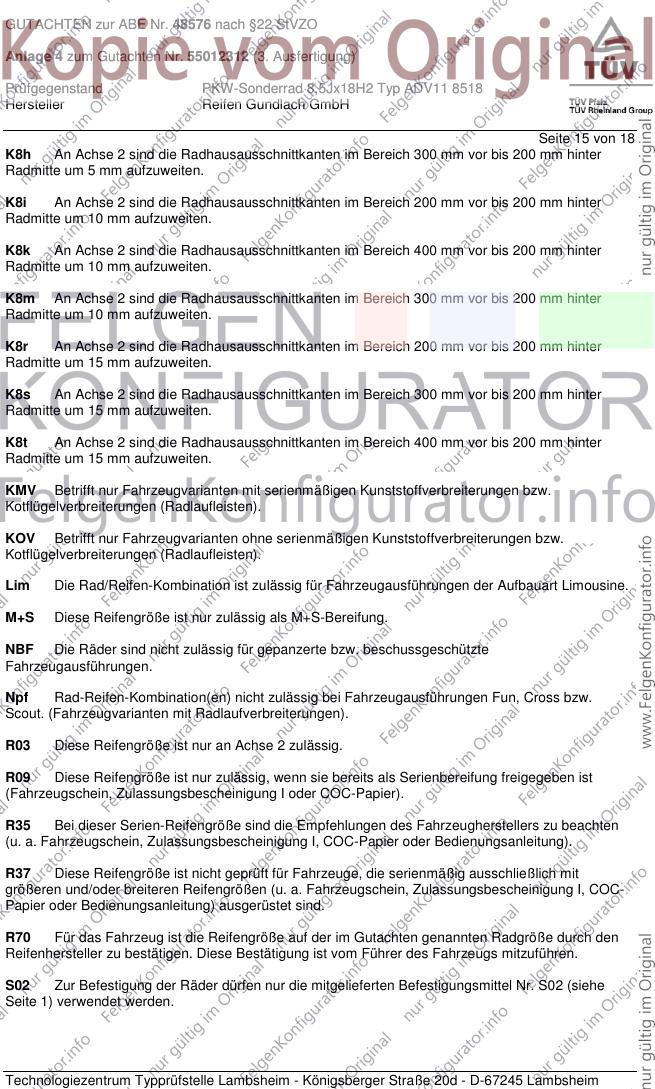

Seite 15 von 18
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8t An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH

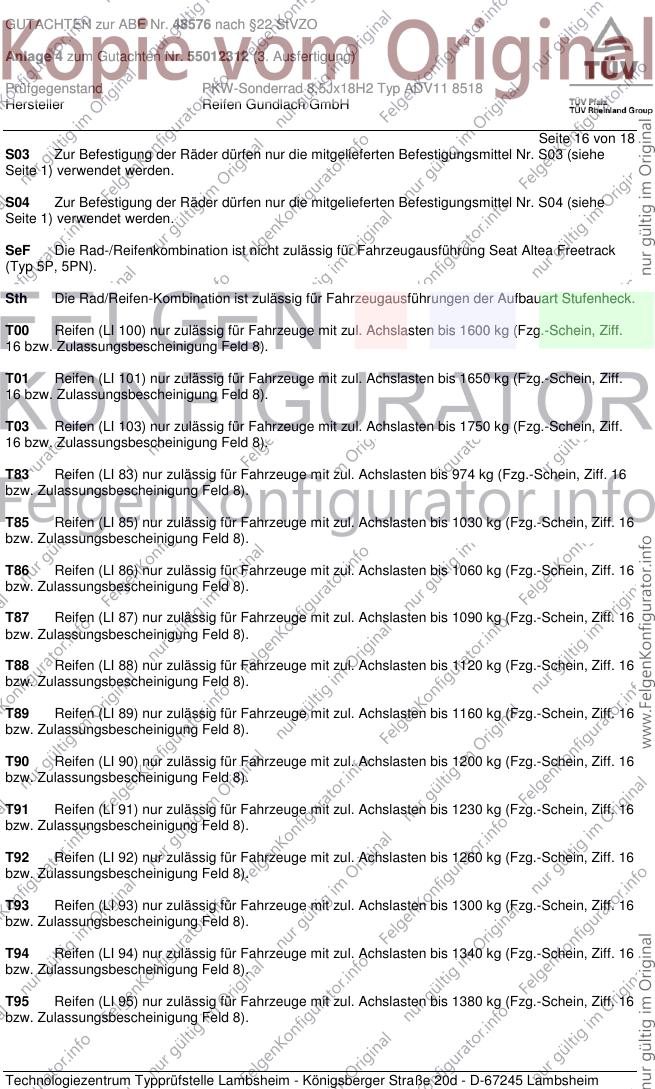

Seite 16 von 18
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH

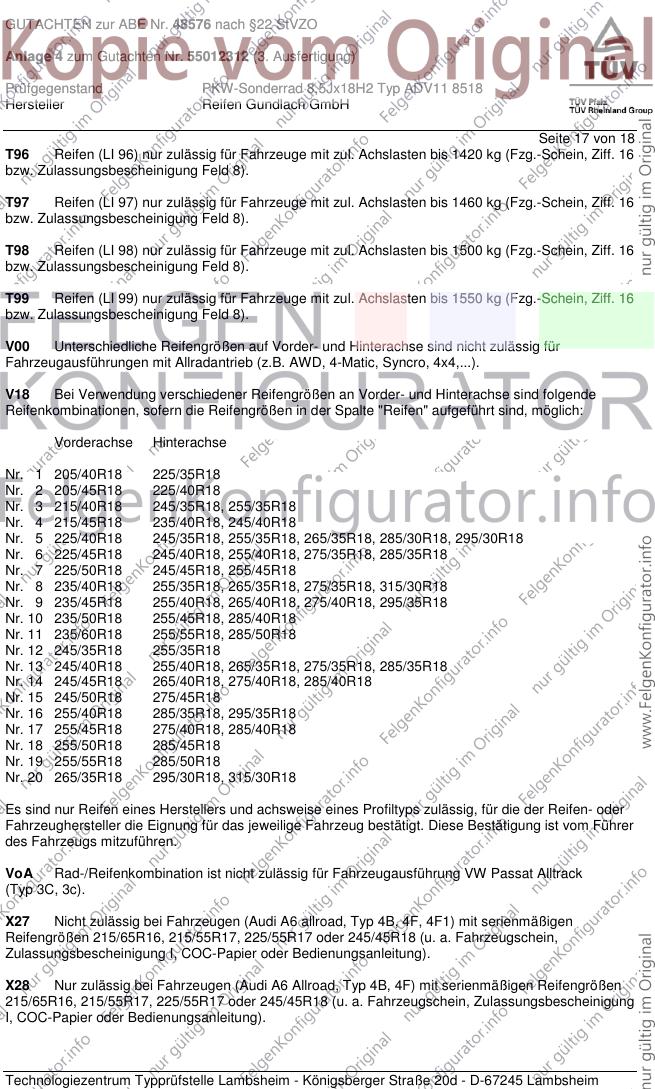

Seite 17 von 18
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48576 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55012312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx18H2 Typ ADV11 8518
Hersteller Reifen Gundlach GmbH
Seite 18 von 18
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. April 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Dezember 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. April 2015
Laux 00228191.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
