GUTACHTEN zur ABE Nr. 48143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079610 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x16 EH2+ Typ COMO 7516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 11
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell COMO
Typ COMO 7516
Radgröße 7,5 J x16 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
33392 COMO 7516/Ø66,6-Ø57,1 5/112/57,1 46 790 2150
Kennzeichnungen
KBA-Nummer 48143
Herstellerzeichen DBV GERMANY
Radtyp und Ausführung COMO 7516
Radgröße 7,5 J x16 EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M14x1,5 Kegel 60° 120 28 49467
S02 Schraube M14x1,5 Kegel 60° 170 33 49391
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079610 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x16 EH2+ Typ COMO 7516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/55R16 A12 A14 A16
8V 77-135 215/55R16 A21 A57 Cbo
e1*2007/46*0607*.. 77-135 225/50R16 F24 Lim V00
- Limousine 77-135 245/45R16 V16 S01
- Cabrio
Audi A3 Cabriolet 75-147 205/55R16 A30 K1a K2b K56 A01 A14 A21
8P 75-147 225/50R16 A12 K1c K2b K56 A58 B03 Cbo
e1*2001/116*0456*.. V16 S01
Audi A3, -/Sportback 66-147 205/55R16 A30 K1a K56 A01 A14 A21
8P, 8PA, 8PB 66-147 225/50R16 A12 K1c K2b K56 B03 Flh V16
e1*2001/116*0217*..; S01
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi TT 118-155 225/55R16 A30 A14 A21 A57
8J 118-155 235/50R16 A01 A12 K46 K56 Cbo Cpe S01
e1*2001/116* 118-155 245/50R16 A01 A12 K46 K56
0369*00-16;
0374*00-01;
0375*00
Ford Galaxy 66-128 205/55R16 K56 R37 R50 T91 T94 A01 A12 A14
WGR 66-150 205/55R16 K56 M+S R50 T91 T94 A21 V16 S02
e1*93/81,95/54, 66-150 215/55R16 K2b K56 T93 T95
2001/116*0024*.. 66-150 225/50R16 K2b K56 T92 T93
66-150 235/50R16 K1a K2c K46 K56
66-150 245/45R16 K1a K2c K56 T94
Seat Alhambra 66-128 205/55R16 K56 R37 R50 T91 T94 A01 A12 A14
7MS 66-150 205/55R16 K56 M+S R50 T91 T94 A21 V16 S02
e1*95/54, 98/14, 66-150 215/55R16 K2b K56 T93 T95 T97
2001/116*0036*.. 66-150 225/50R16 K2b K56 T92 T93
66-150 235/50R16 K1a K2c K46 K56 T95
66-150 245/45R16 K1a K2c K56 T94
Seat Altea / Toledo 63-155 205/55R16 K1c A01 A12 A14
5P, 5PN 63-155 225/50R16 K1c A21 A60 Flh
e9*2001/116*0050*..; KOV SeF Sth
e9*2007/46*0012*.. V16 S01
Seat Leon 63-155 205/55R16 A12 A14 A21
1P, 1PN 63-155 205/55R16 M+S A58 Flh V16
e9*2001/116*0052*..; 63-155 225/50R16 A01 K1a K1b K27 K2b S01
e9*2007/46*0013*..
Seat Leon 81-135 205/55R16 A12 A14 A21
5F 81-135 215/55R16 A58 Car F24
e9*2007/46*0094*.. Flh KOV S01
Seat Leon 63 - 110 205/55R16 A12 A14 A16
5F 63 - 110 215/55R16 A21 A58 Car
e9*2007/46*0094*.. F23 Flh KOV
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

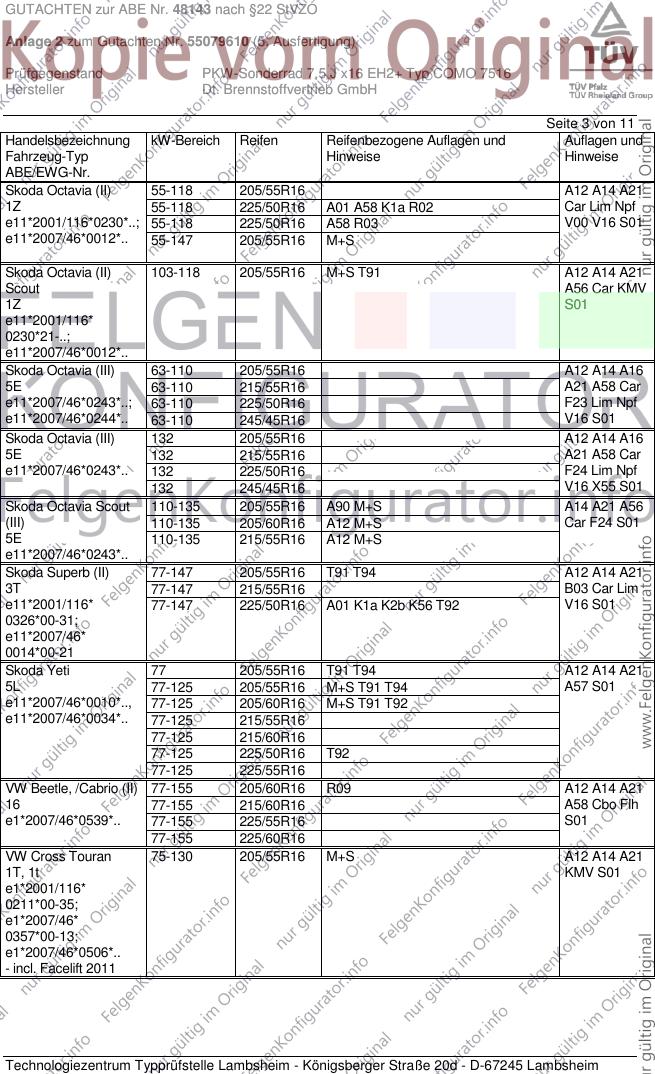

GUTACHTEN zur ABE Nr. 48143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079610 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x16 EH2+ Typ COMO 7516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 55-118 205/55R16 A12 A14 A21
1Z 55-118 225/50R16 A01 A58 K1a R02 Car Lim Npf
e11*2001/116*0230*..; 55-118 225/50R16 A58 R03 V00 V16 S01
e11*2007/46*0012*.. 55-147 205/55R16 M+S
Skoda Octavia (II) 103-118 205/55R16 M+S T91 A12 A14 A21
Scout A56 Car KMV
1Z S01
e11*2001/116*
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/55R16 A12 A14 A16
5E 63-110 215/55R16 A21 A58 Car
e11*2007/46*0243*..; 63-110 225/50R16 F23 Lim Npf
e11*2007/46*0244*.. 63-110 245/45R16 V16 S01
Skoda Octavia (III) 132 205/55R16 A12 A14 A16
5E 132 215/55R16 A21 A58 Car
e11*2007/46*0243*.. 132 225/50R16 F24 Lim Npf
132 245/45R16 V16 X55 S01
Skoda Octavia Scout 110-135 205/55R16 A90 M+S A14 A21 A56
(III) 110-135 205/60R16 A12 M+S Car F24 S01
5E 110-135 215/55R16 A12 M+S
e11*2007/46*0243*..
Skoda Superb (II) 77-147 205/55R16 T91 T94 A12 A14 A21
3T 77-147 215/55R16 B03 Car Lim
e11*2001/116* 77-147 225/50R16 A01 K1a K2b K56 T92 V16 S01
0326*00-31;
e11*2007/46*
0014*00-21
Skoda Yeti 77 205/55R16 T91 T94 A12 A14 A21
5L 77-125 205/55R16 M+S T91 T94 A57 S01
e11*2007/46*0010*.., 77-125 205/60R16 M+S T91 T92
e11*2007/46*0034*.. 77-125 215/55R16
77-125 215/60R16
77-125 225/50R16 T92
77-125 225/55R16
VW Beetle, /Cabrio (II) 77-155 205/60R16 R09 A12 A14 A21
16 77-155 215/60R16 A58 Cbo Flh
e1*2007/46*0539*.. 77-155 225/55R16 S01
77-155 225/60R16
VW Cross Touran 75-130 205/55R16 M+S A12 A14 A21
1T, 1t KMV S01
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13;
e1*2007/46*0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

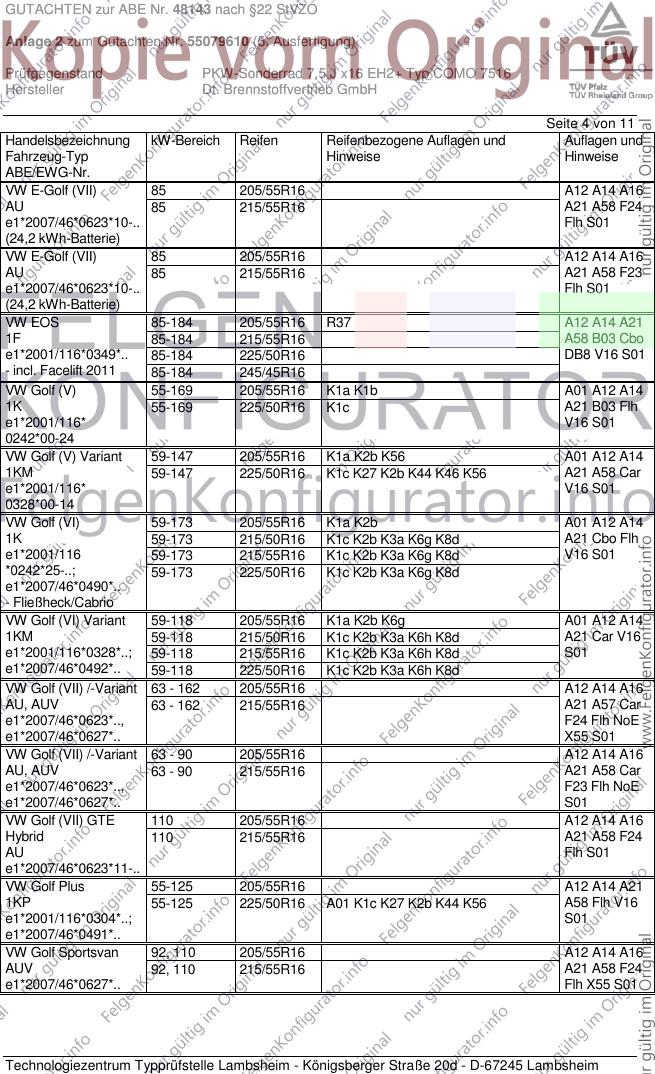

GUTACHTEN zur ABE Nr. 48143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079610 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x16 EH2+ Typ COMO 7516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85 205/55R16 A12 A14 A16
AU 85 215/55R16 A21 A58 F24
e1*2007/46*0623*10-.. Flh S01
(24,2 kWh-Batterie)
VW E-Golf (VII) 85 205/55R16 A12 A14 A16
AU 85 215/55R16 A21 A58 F23
e1*2007/46*0623*10-.. Flh S01
(24,2 kWh-Batterie)
VW EOS 85-184 205/55R16 R37 A12 A14 A21
1F 85-184 215/55R16 A58 B03 Cbo
e1*2001/116*0349*.. 85-184 225/50R16 DB8 V16 S01
- incl. Facelift 2011 85-184 245/45R16
VW Golf (V) 55-169 205/55R16 K1a K1b A01 A12 A14
1K 55-169 225/50R16 K1c A21 B03 Flh
e1*2001/116* V16 S01
0242*00-24
VW Golf (V) Variant 59-147 205/55R16 K1a K2b K56 A01 A12 A14
1KM 59-147 225/50R16 K1c K27 K2b K44 K46 K56 A21 A58 Car
e1*2001/116* V16 S01
0328*00-14
VW Golf (VI) 59-173 205/55R16 K1a K2b A01 A12 A14
1K 59-173 215/50R16 K1c K2b K3a K6g K8d A21 Cbo Flh
e1*2001/116 59-173 215/55R16 K1c K2b K3a K6g K8d V16 S01
*0242*25-..; 59-173 225/50R16 K1c K2b K3a K6g K8d
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/55R16 K1a K2b K6g A01 A12 A14
1KM 59-118 215/50R16 K1c K2b K3a K6h K8d A21 Car V16
e1*2001/116*0328*..; 59-118 215/55R16 K1c K2b K3a K6h K8d S01
e1*2007/46*0492*.. 59-118 225/50R16 K1c K2b K3a K6h K8d
VW Golf (VII) /-Variant 63 - 162 205/55R16 A12 A14 A16
AU, AUV 63 - 162 215/55R16 A21 A57 Car
e1*2007/46*0623*.., F24 Flh NoE
e1*2007/46*0627*.. X55 S01
VW Golf (VII) /-Variant 63 - 90 205/55R16 A12 A14 A16
AU, AUV 63 - 90 215/55R16 A21 A58 Car
e1*2007/46*0623*.., F23 Flh NoE
e1*2007/46*0627*.. S01
VW Golf (VII) GTE 110 205/55R16 A12 A14 A16
Hybrid 110 215/55R16 A21 A58 F24
AU Flh S01
e1*2007/46*0623*11-..
VW Golf Plus 55-125 205/55R16 A12 A14 A21
1KP 55-125 225/50R16 A01 K1c K27 K2b K44 K56 A58 Flh V16
e1*2001/116*0304*..; S01
e1*2007/46*0491*..
VW Golf Sportsvan 92, 110 205/55R16 A12 A14 A16
AUV 92, 110 215/55R16 A21 A58 F24
e1*2007/46*0627*.. Flh X55 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

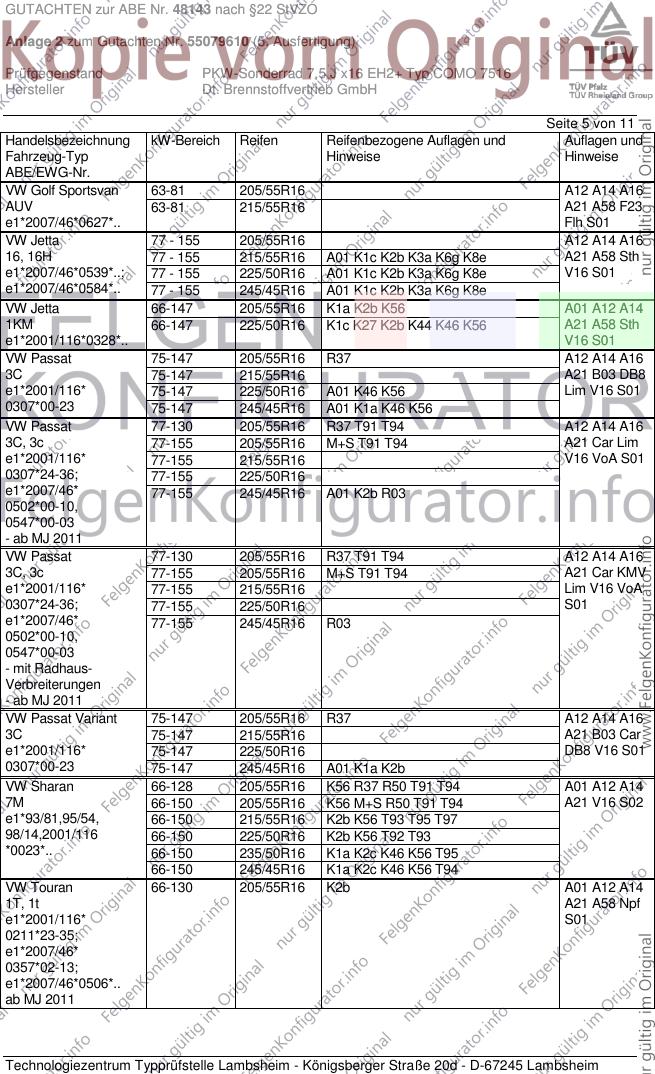

GUTACHTEN zur ABE Nr. 48143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079610 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x16 EH2+ Typ COMO 7516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Sportsvan 63-81 205/55R16 A12 A14 A16
AUV 63-81 215/55R16 A21 A58 F23
e1*2007/46*0627*.. Flh S01
VW Jetta 77 - 155 205/55R16 A12 A14 A16
16, 16H 77 - 155 215/55R16 A01 K1c K2b K3a K6g K8e A21 A58 Sth
e1*2007/46*0539*..; 77 - 155 225/50R16 A01 K1c K2b K3a K6g K8e V16 S01
e1*2007/46*0584*.. 77 - 155 245/45R16 A01 K1c K2b K3a K6g K8e
VW Jetta 66-147 205/55R16 K1a K2b K56 A01 A12 A14
1KM 66-147 225/50R16 K1c K27 K2b K44 K46 K56 A21 A58 Sth
e1*2001/116*0328*.. V16 S01
VW Passat 75-147 205/55R16 R37 A12 A14 A16
3C 75-147 215/55R16 A21 B03 DB8
e1*2001/116* 75-147 225/50R16 A01 K46 K56 Lim V16 S01
0307*00-23 75-147 245/45R16 A01 K1a K46 K56
VW Passat 77-130 205/55R16 R37 T91 T94 A12 A14 A16
3C, 3c 77-155 205/55R16 M+S T91 T94 A21 Car Lim
e1*2001/116* 77-155 215/55R16 V16 VoA S01
0307*24-36; 77-155 225/50R16
e1*2007/46* 77-155 245/45R16 A01 K2b R03
0502*00-10,
0547*00-03
- ab MJ 2011
VW Passat 77-130 205/55R16 R37 T91 T94 A12 A14 A16
3C, 3c 77-155 205/55R16 M+S T91 T94 A21 Car KMV
e1*2001/116* 77-155 215/55R16 Lim V16 VoA
0307*24-36; 77-155 225/50R16 S01
e1*2007/46* 77-155 245/45R16 R03
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 75-147 205/55R16 R37 A12 A14 A16
3C 75-147 215/55R16 A21 B03 Car
e1*2001/116* 75-147 225/50R16 DB8 V16 S01
0307*00-23 75-147 245/45R16 A01 K1a K2b
VW Sharan 66-128 205/55R16 K56 R37 R50 T91 T94 A01 A12 A14
7M 66-150 205/55R16 K56 M+S R50 T91 T94 A21 V16 S02
e1*93/81,95/54, 66-150 215/55R16 K2b K56 T93 T95 T97
98/14,2001/116 66-150 225/50R16 K2b K56 T92 T93
*0023*.. 66-150 235/50R16 K1a K2c K46 K56 T95
66-150 245/45R16 K1a K2c K46 K56 T94
VW Touran 66-130 205/55R16 K2b A01 A12 A14
1T, 1t A21 A58 Npf
e1*2001/116* S01
0211*23-35;
e1*2007/46*
0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

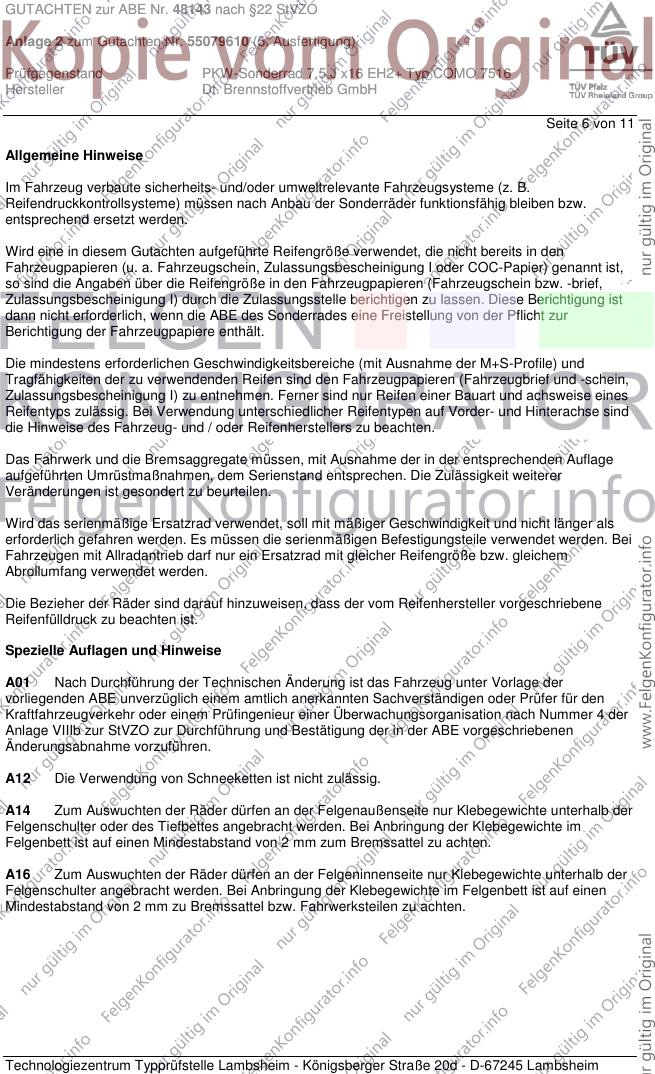

GUTACHTEN zur ABE Nr. 48143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079610 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x16 EH2+ Typ COMO 7516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 11
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079610 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x16 EH2+ Typ COMO 7516
Hersteller Dt. Brennstoffvertrieb GmbH

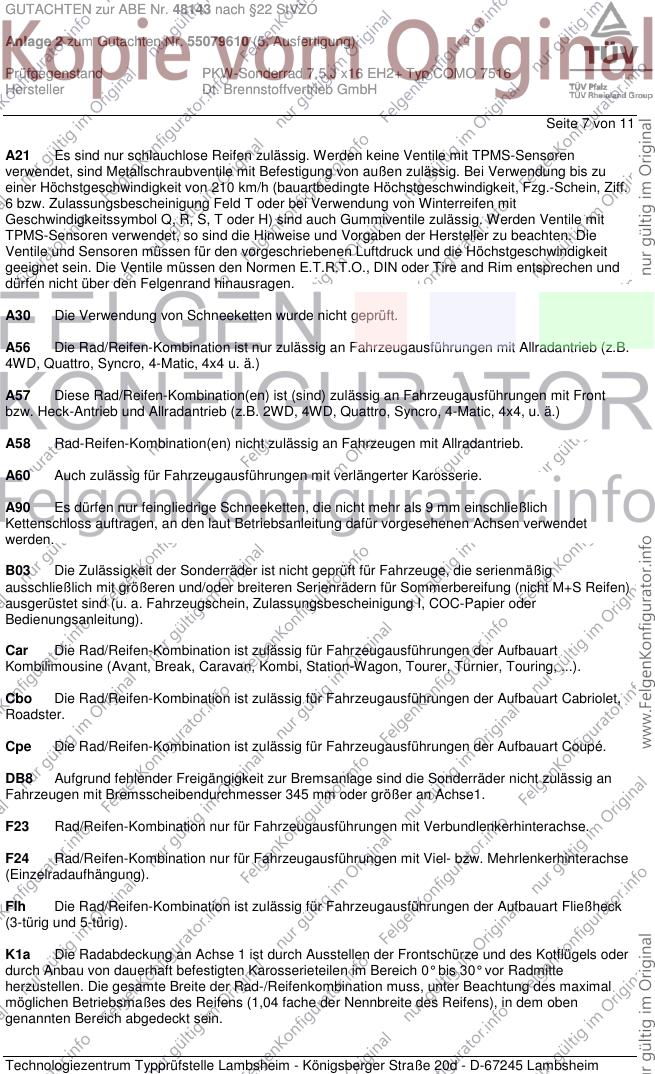

Seite 7 von 11
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079610 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x16 EH2+ Typ COMO 7516
Hersteller Dt. Brennstoffvertrieb GmbH

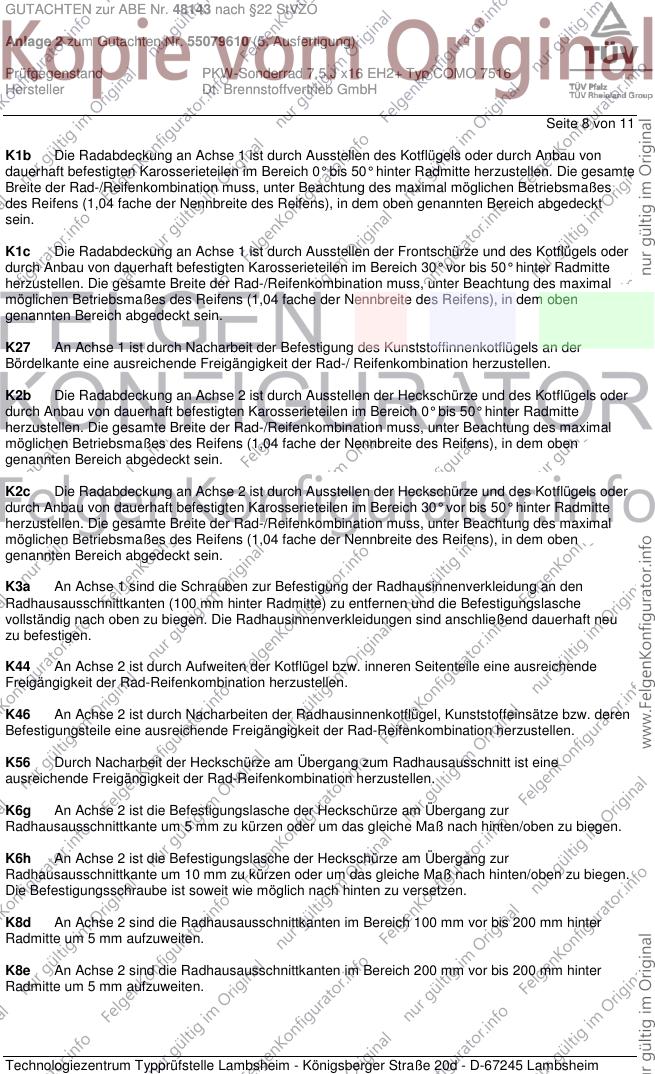

Seite 8 von 11
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079610 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x16 EH2+ Typ COMO 7516
Hersteller Dt. Brennstoffvertrieb GmbH

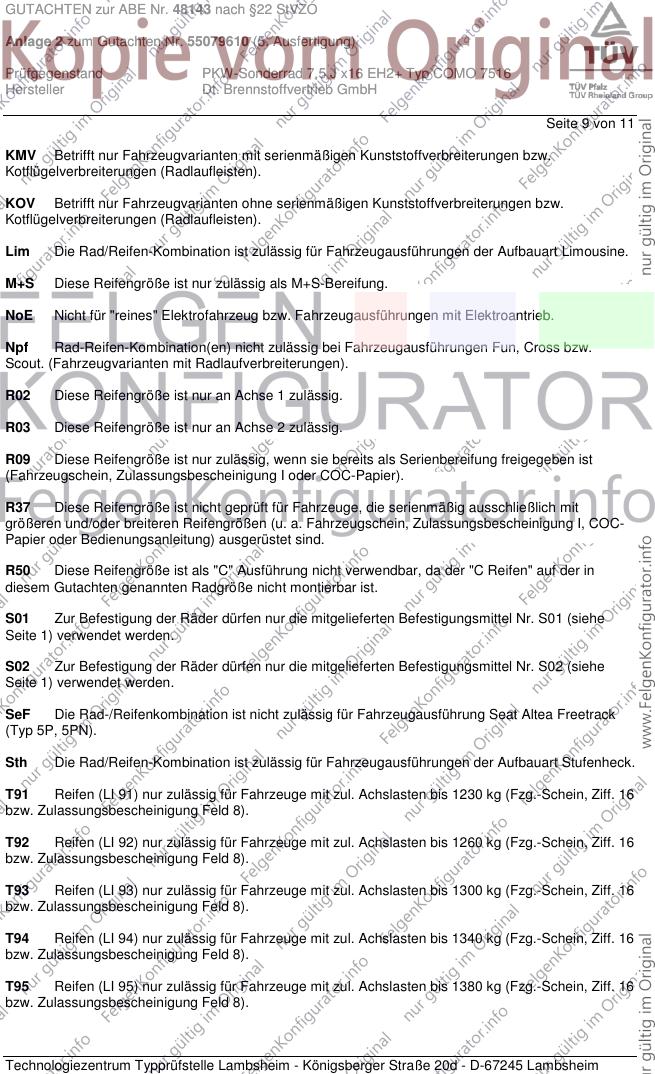

Seite 9 von 11
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in
diesem Gutachten genannten Radgröße nicht montierbar ist.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079610 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x16 EH2+ Typ COMO 7516
Hersteller Dt. Brennstoffvertrieb GmbH

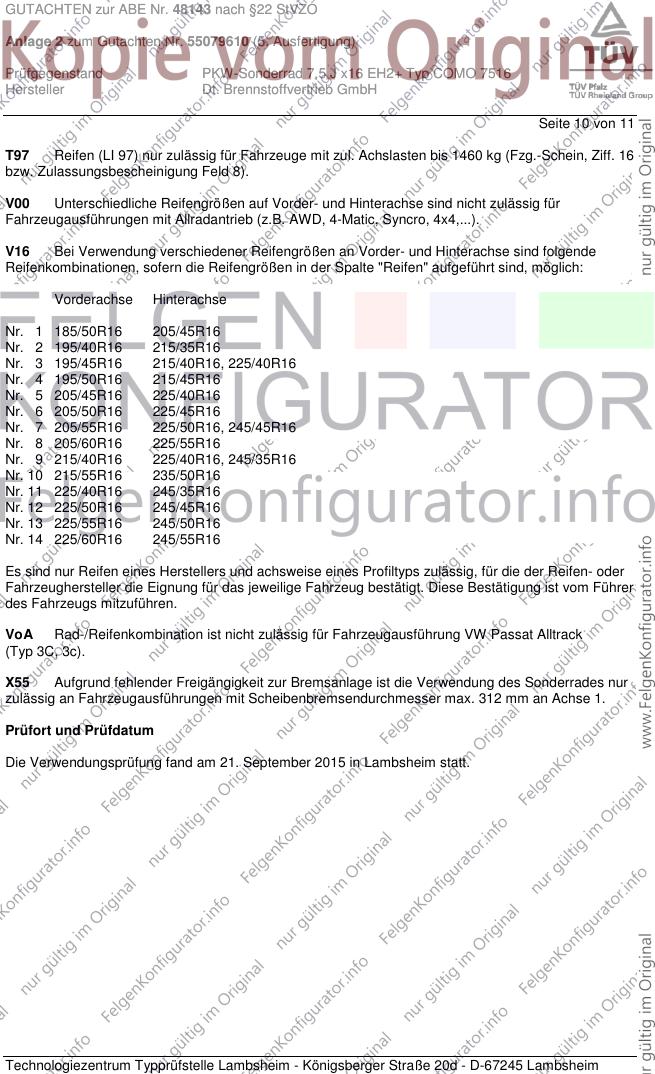

Seite 10 von 11
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X55 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 312 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. September 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48143 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55079610 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x16 EH2+ Typ COMO 7516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. September 2015
Schmidt 00235567.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
