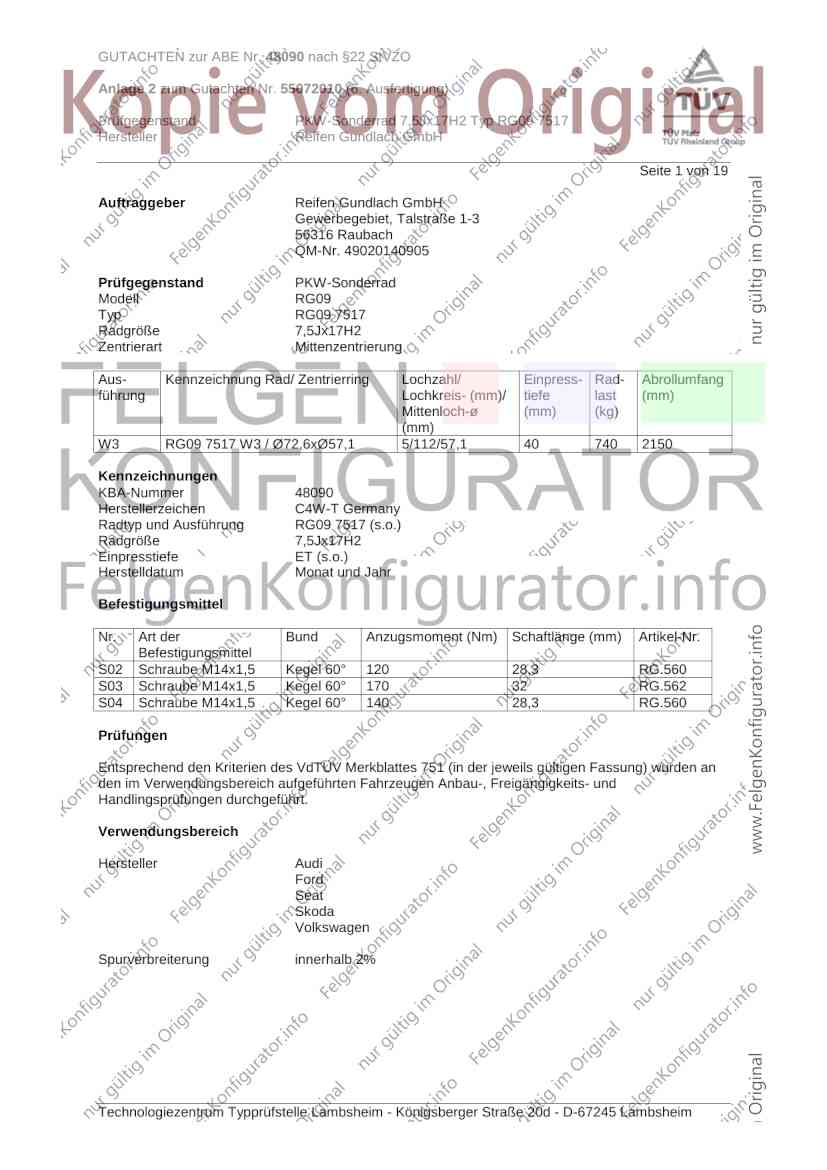

GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 1 von 19
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG09
Typ RG09 7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 RG09 7517 W3 / Ø72,6xØ57,1 5/112/57,1 40 740 2150
Kennzeichnungen
KBA-Nummer 48090
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG09 7517 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562
S04 Schraube M14x1,5 Kegel 60° 140 28,3 RG.560
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%

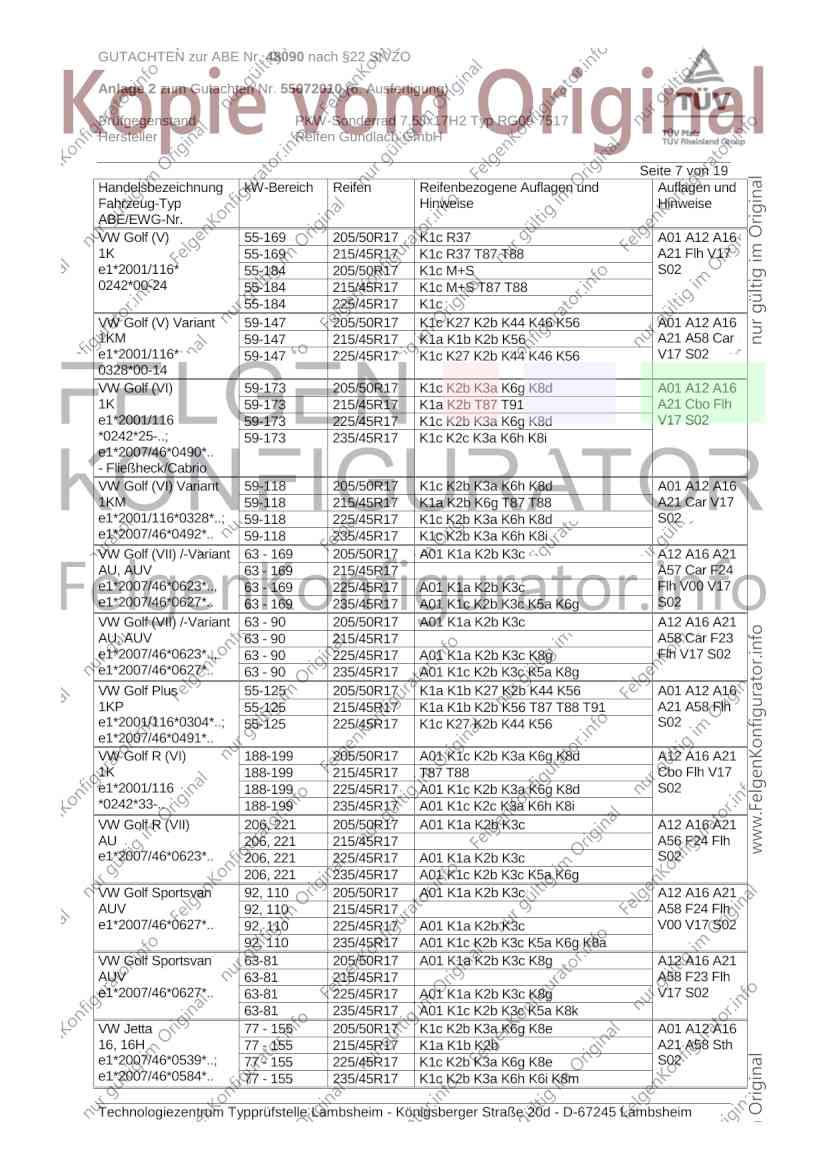

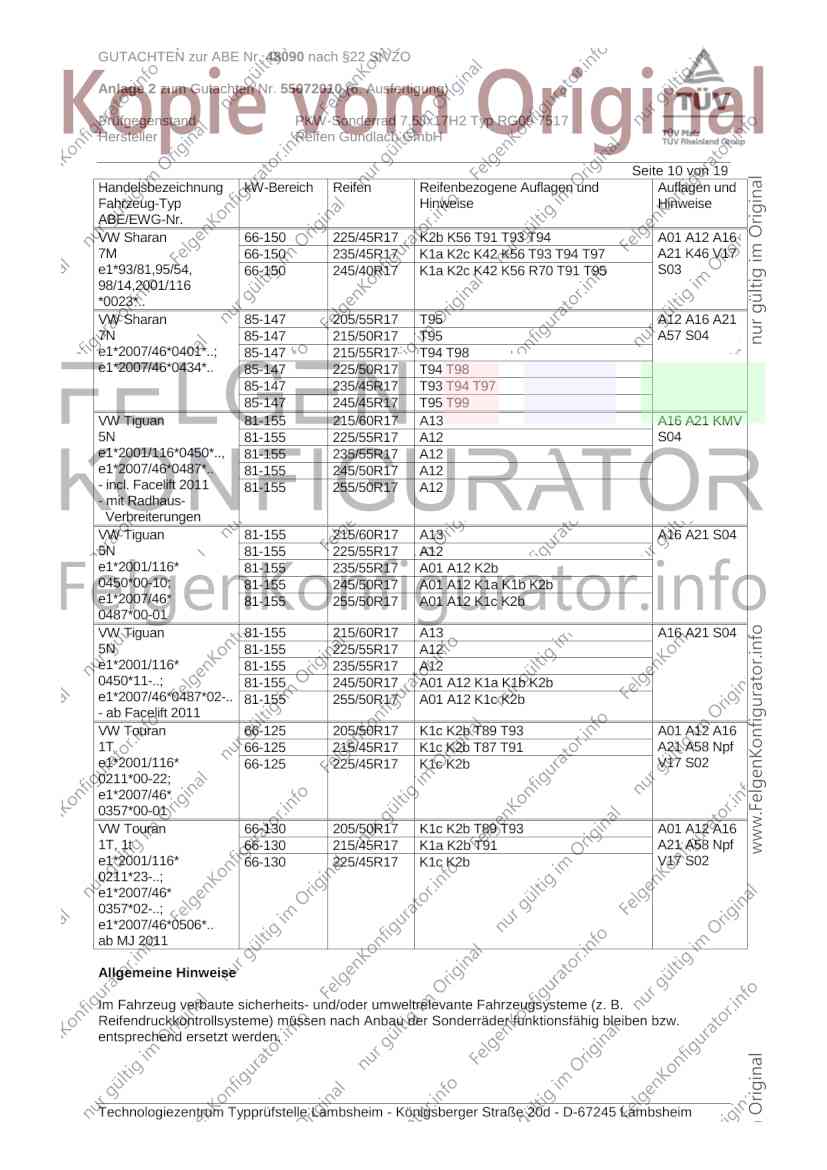

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/50R17 A12 A16 A21
8V 77-135 215/45R17 A57 Cbo F24
e1*2007/46*0607*.. 77-135 225/45R17 Lim S02
- Limousine 77-135 235/45R17
- Cabrio
Audi A3 Cabriolet 75-147 205/50R17 K1c R37 A01 A12 A16
8P 75-147 215/45R17 K1a K1b R37 T87 T88 A21 A58 Cbo
e1*2001/116*0456*.. 75-147 225/45R17 K1c K56 V17 S02
75-147 235/45R17 K1c K2b K46
Audi A3, -/Sportback 184-195 205/50R17 K1c K56 M+S A01 A12 A16
8P, 8PA 184-195 215/45R17 K1a K1b K56 M+S T88 T91 A21 B03 Flh
e1*2001/116*0217*.., 184-195 225/45R17 K1c K56 S02
e1*2001/116*0418*.. 184-195 235/45R17 K1c K2b K46 K56
Audi A3, -/Sportback 66-147 205/50R17 K1c R37 A01 A12 A16
8P, 8PA, 8PB 66-147 215/45R17 K1a K1b R37 T87 T88 A21 Flh K56
e1*2001/116*0217*..; 66-147 225/45R17 K1c V17 S02
e1*2001/116*0241*..; 66-147 235/45R17 K1c K2b K46
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/50R17 A01 K1a K2b K3a K6g K8h A12 A16 A21
8V 77-135 215/45R17 A57 F24 Flh
e1*2007/46*0607*.. 77-135 225/45R17 A01 K1a K2b K3a K6g K8h V00 V17 S02
77-135 235/45R17 A01 K1c K2b K3a K4i K5d K6g K8h
Audi A4 74-140 205/50R17 R37 T89 T93 A12 A16 A21
8E 74-162 205/50R17 M+S T89 T93 Car Lim V17
e1*98/14*0151*.., 74-162 215/45R17 R37 T87 T88 T91 W20 S02
e1*2001/116*0151*.. 74-162 225/45R17 R37 T90 T91
74-162 235/45R17
Audi A4 55-169 205/50R17 A12 A16 A21
B5 55-169 215/45R17 T87 T88 T91 Au7 Au9 Car
e1*93/81*0013*.. , 55-169 225/45R17 Lim V17 S02
e1*98/14*0013*..
Audi A4 162 205/50R17 M+S T89 T93 A12 A16 A21
QB6 162 215/45R17 R37 T88 T91 Car Cbo Lim
e1*2001/116*0243*.. 162 225/45R17 T90 T91 V17 W20 S02
162 235/45R17
Audi A4 Cabriolet 96-147 205/50R17 R37 T89 T93 A12 A16 A21
8H 96-162 205/50R17 M+S T89 T93 Cbo V17 W20
e1*98/14*0177*.., 96-162 215/45R17 R37 T88 T91 S02
e1*2001/116*0177*.. 96-162 225/45R17 T90 T91 T93
96-162 235/45R17
Audi A4 S4 253 215/50R17 M+S R09 T93 T95 A12 A16 A21
8E,8H,QB6 253 225/45R17 M+S T91 T93 Car Cbo Lim
e1*98/14,2001/116* S02
0151,0177,0243*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 162-184 205/50R17 M+S T89 T93 A12 A16 A21
4B 81-142 205/50R17 T89 T93 Au9 Car Lim
e1*96/27, 98/14, 81-184 215/45R17 A01 K1a T87 T88 T91 V17 X27 S02
2001/116*0051*.. 81-184 225/45R17 A01 K1c K46 T90 T91 T93
81-184 235/40R17 A01 K1c K46 R70 T90 T94
81-184 235/45R17 A01 G40 K1c K46
Audi A6 -/Avant 89-257 225/50R17 T93 A12 A16 A21
4F, 4F1 89-257 235/45R17 T93 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/45R17 V17 X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi A6 Allroad 120-257 215/55R17 A33 M+S T94 A16 A21 X28
4F, 4F1 120-257 225/55R17 A12 M+S S02
e1*2001/116*0254*..;
e13*2007/46*1080*..
Audi A8 154-257 235/55R17 A11 M+S A16 A21 B03
4E 155-171 235/55R17 A11 Lim NBF S02
e1*2001/116*0198*.., 155-171 245/50R17 A01 A12 K1a
e1*2001/116*0246*.. 155-171 245/55R17 A01 A12 G01 K1a K41
Audi A8 110-250 225/55R17 R35 A12 A16 A21
D2 110-250 245/45R17 B03 B23 NBF
G850, 265 225/55R17 M+S S02
e1*93/81*0005*..;
e1*98/14*0005*..
Audi Q3 100-155 215/55R17 A12 A16 A21
8U, 8U1 100-155 215/60R17 A57 V00 V17
e1*2007/46*0591*..; 100-155 225/50R17 S04
e13*2007/46*1163*.. 100-155 225/55R17
100-155 235/50R17
100-155 235/55R17
100-155 245/50R17
Audi Q3 100-155 215/55R17 A12 A16 A21
8U, 8U1 100-155 215/60R17 A57 KMV V00
e1*2007/46*0591*..; 100-155 225/50R17 V17 S04
e13*2007/46*1163*.. 100-155 225/55R17
- mit Radhaus- 100-155 235/50R17
Verbreiterungen 100-155 235/55R17
100-155 245/50R17
Audi S3 206-221 205/50R17 M+S A12 A16 A21
8V 206-221 215/45R17 M+S A56 Cbo F24
e1*2007/46*0607*.. 206-221 225/45R17 M+S Lim S02
- Limousine 206-221 235/45R17 M+S
- Cabrio
Audi S3, -/Sportback 206-221 205/50R17 A01 K1a K2b K3a K6g K8h M+S A12 A16 A21
8V 206-221 215/45R17 M+S A56 F24 Flh
e1*2007/46*0607*.. 206-221 225/45R17 A01 K1a K2b K3a K6g K8h M+S S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

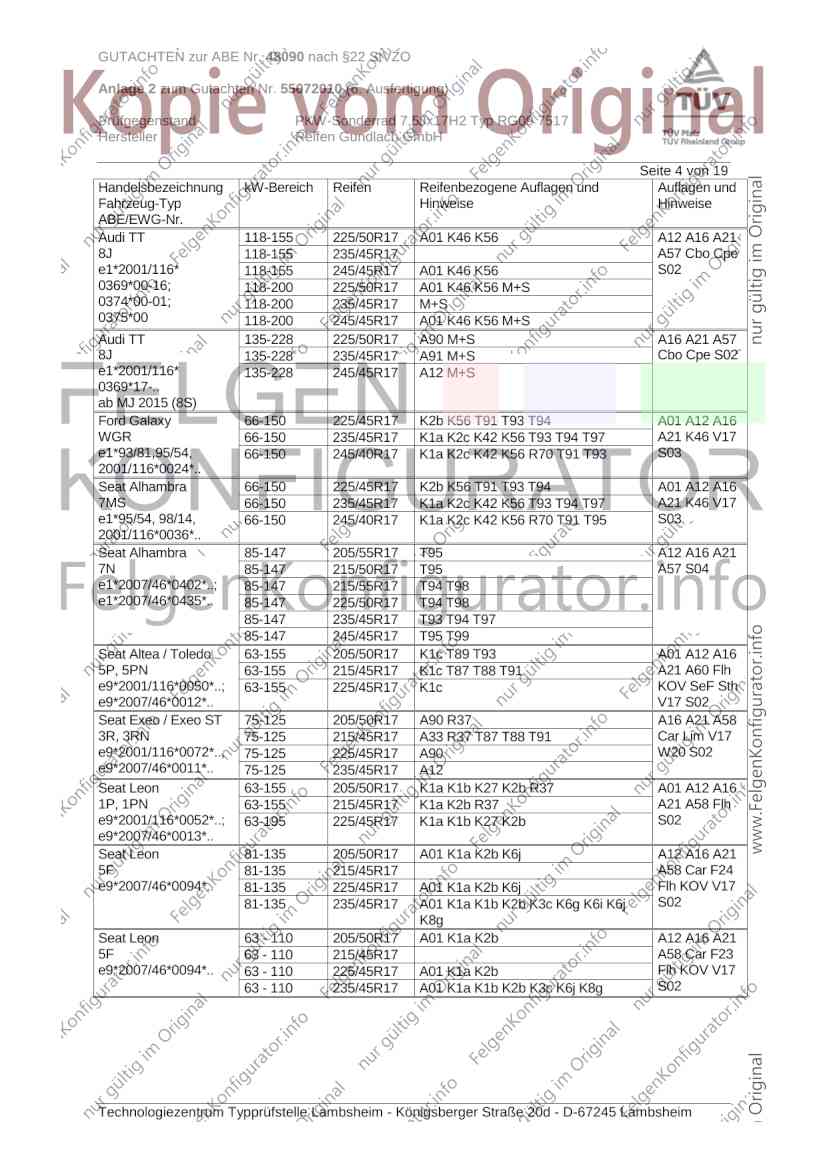

GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi TT 118-155 225/50R17 A01 K46 K56 A12 A16 A21
8J 118-155 235/45R17 A57 Cbo Cpe
e1*2001/116* 118-155 245/45R17 A01 K46 K56 S02
0369*00-16; 118-200 225/50R17 A01 K46 K56 M+S
0374*00-01; 118-200 235/45R17 M+S
0375*00 118-200 245/45R17 A01 K46 K56 M+S
Audi TT 135-228 225/50R17 A90 M+S A16 A21 A57
8J 135-228 235/45R17 A91 M+S Cbo Cpe S02
e1*2001/116* 135-228 245/45R17 A12 M+S
0369*17-..
ab MJ 2015 (8S)
Ford Galaxy 66-150 225/45R17 K2b K56 T91 T93 T94 A01 A12 A16
WGR 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 A21 K46 V17
e1*93/81,95/54, 66-150 245/40R17 K1a K2c K42 K56 R70 T91 T93 S03
2001/116*0024*..
Seat Alhambra 66-150 225/45R17 K2b K56 T91 T93 T94 A01 A12 A16
7MS 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 A21 K46 V17
e1*95/54, 98/14, 66-150 245/40R17 K1a K2c K42 K56 R70 T91 T95 S03
2001/116*0036*..
Seat Alhambra 85-147 205/55R17 T95 A12 A16 A21
7N 85-147 215/50R17 T95 A57 S04
e1*2007/46*0402*..; 85-147 215/55R17 T94 T98
e1*2007/46*0435*.. 85-147 225/50R17 T94 T98
85-147 235/45R17 T93 T94 T97
85-147 245/45R17 T95 T99
Seat Altea / Toledo 63-155 205/50R17 K1c T89 T93 A01 A12 A16
5P, 5PN 63-155 215/45R17 K1c T87 T88 T91 A21 A60 Flh
e9*2001/116*0050*..; 63-155 225/45R17 K1c KOV SeF Sth
e9*2007/46*0012*.. V17 S02
Seat Exeo / Exeo ST 75-125 205/50R17 A90 R37 A16 A21 A58
3R, 3RN 75-125 215/45R17 A33 R37 T87 T88 T91 Car Lim V17
e9*2001/116*0072*.., 75-125 225/45R17 A90 W20 S02
e9*2007/46*0011*.. 75-125 235/45R17 A12
Seat Leon 63-155 205/50R17 K1a K1b K27 K2b R37 A01 A12 A16
1P, 1PN 63-155 215/45R17 K1a K2b R37 A21 A58 Flh
e9*2001/116*0052*..; 63-195 225/45R17 K1a K1b K27 K2b S02
e9*2007/46*0013*..
Seat Leon 81-135 205/50R17 A01 K1a K2b K6j A12 A16 A21
5F 81-135 215/45R17 A58 Car F24
e9*2007/46*0094*.. 81-135 225/45R17 A01 K1a K2b K6j Flh KOV V17
81-135 235/45R17 A01 K1a K1b K2b K3c K6g K6i K6j S02
K8g
Seat Leon 63 - 110 205/50R17 A01 K1a K2b A12 A16 A21
5F 63 - 110 215/45R17 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/45R17 A01 K1a K2b Flh KOV V17
63 - 110 235/45R17 A01 K1a K1b K2b K3c K6j K8g S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Leon Cupra 195,206 205/50R17 A01 K1a K2b K6j A12 A16 A21
5F 195,206 205/50R17 A01 K1v K2h K6j A58 F24 Flh
e9*2007/46*0094*.. 195,206 215/45R17 KOV V17 S02
195,206 225/45R17 A01 K1a K2b K6j
195,206 225/45R17 A01 K1v K2h K6j
195,206 235/45R17 A01 K1a K1b K2b K3c K6g K6i K6j
K8g
Skoda Octavia (II) 55-118 205/50R17 K1a R37 T89 T93 A01 A12 A16
1Z 55-118 215/45R17 K1a R37 T88 T91 A21 Car Lim
e11*2001/116*0230*..; 55-147 205/50R17 K1a M+S Npf V17 S02
e11*2007/46*0012*.. 55-147 215/45R17 K1a M+S T91
55-147 225/45R17 K1a K1b
Skoda Octavia (II) 103-118 205/50R17 K1a M+S T93 A01 A12 A16
Scout 103-118 225/45R17 K1c M+S T91 A21 A56 Car
1Z 103-118 225/50R17 K1c K56 KMV S02
e11*2001/116* 103-118 235/45R17 K1c
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 A12 A16 A21
5E 63-110 215/45R17 A58 Car F23
e11*2007/46*0243*..; 63-110 225/45R17 Lim Npf S02
e11*2007/46*0244*.. 63-110 235/45R17
Skoda Octavia (III) 77-162 205/50R17 A12 A16 A21
5E 77-162 215/45R17 A57 Car F24
e11*2007/46*0243*.. 77-162 225/45R17 Lim Npf S02
77-162 235/45R17
Skoda 110-135 205/50R17 A91 M+S A16 A21 A56
Octavia Scout (III) 110-135 205/55R17 A12 M+S Car F24 S02
5E 110-135 215/50R17 A12 M+S
e11*2007/46*0243*.. 110-135 225/45R17 A12 M+S
110-135 225/50R17 A12
110-135 235/45R17 A12
110-135 245/45R17 A12
Skoda Superb 77-147 205/50R17 K1a K2b K56 T93 A01 A12 A16
3T 77-191 205/50R17 K1a K2b K56 M+S T93 A21 Car Lim
e11*2001/116*0326*..; 77-191 225/45R17 K1a K2b K56 T94 V17 S02
e11*2007/46*0014*.. 77-191 235/45R17 K1a K1b K27 K2b K44 K46 K56
Skoda Superb 74-142 205/50R17 R37 T89 T93 A12 A16 A21
3U 74-142 215/45R17 R37 T87 T88 T91 A58 Lim V17
e11*98/14*0187*.. 74-142 225/45R17 A01 K45 T90 T91 S02
74-142 235/40R17 A01 LK6 R70 T90 T94
Skoda Yeti 77-125 205/50R17 M+S T89 T93 A12 A16 A21
5L 77-125 205/55R17 M+S T91 T95 A57 S02
e11*2007/46*0010*.., 77-125 215/50R17 A01 K1b T90 T91 T93
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93
77-125 225/50R17 A01 K1a K1b K2b
77-125 235/45R17 A01 K1b
77-125 245/45R17 A01 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

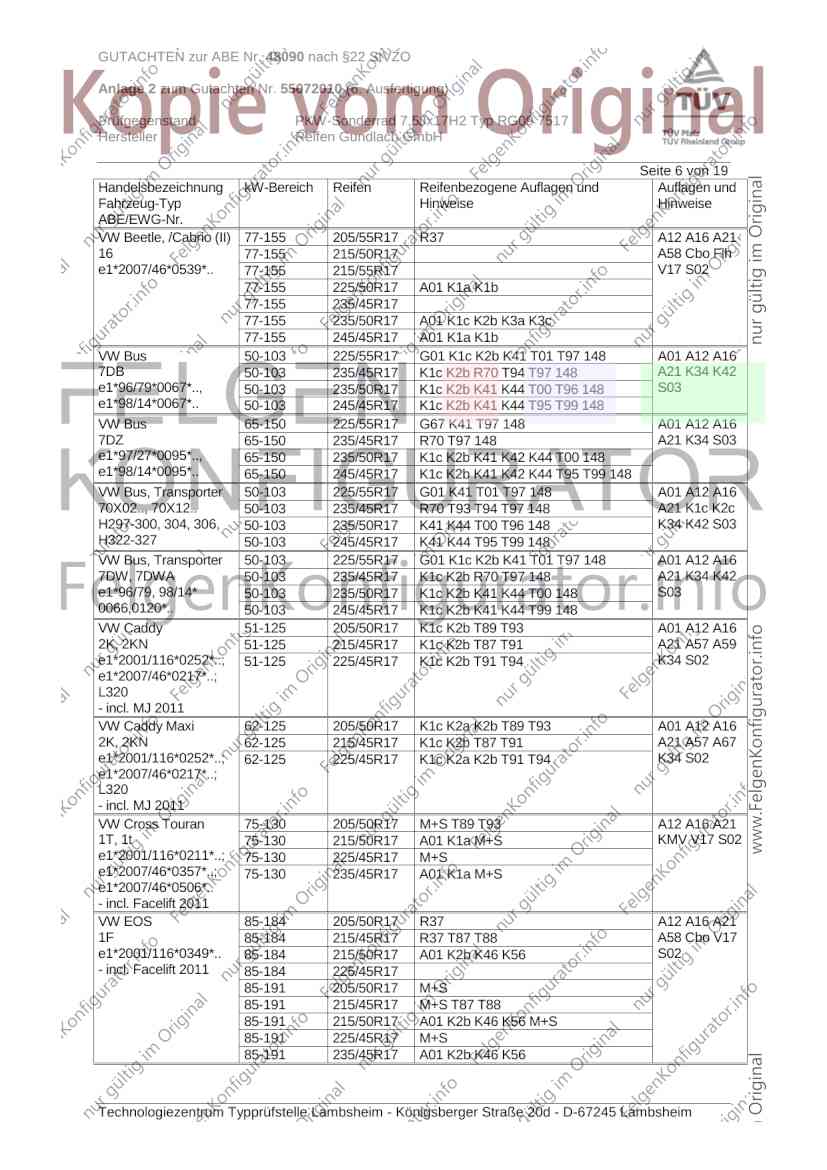

GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Beetle, /Cabrio (II) 77-155 205/55R17 R37 A12 A16 A21
16 77-155 215/50R17 A58 Cbo Flh
e1*2007/46*0539*.. 77-155 215/55R17 V17 S02
77-155 225/50R17 A01 K1a K1b
77-155 235/45R17
77-155 235/50R17 A01 K1c K2b K3a K3c
77-155 245/45R17 A01 K1a K1b
VW Bus 50-103 225/55R17 G01 K1c K2b K41 T01 T97 148 A01 A12 A16
7DB 50-103 235/45R17 K1c K2b R70 T94 T97 148 A21 K34 K42
e1*96/79*0067*.., 50-103 235/50R17 K1c K2b K41 K44 T00 T96 148 S03
e1*98/14*0067*.. 50-103 245/45R17 K1c K2b K41 K44 T95 T99 148
VW Bus 65-150 225/55R17 G67 K41 T97 148 A01 A12 A16
7DZ 65-150 235/45R17 R70 T97 148 A21 K34 S03
e1*97/27*0095*.., 65-150 235/50R17 K1c K2b K41 K42 K44 T00 148
e1*98/14*0095*.. 65-150 245/45R17 K1c K2b K41 K42 K44 T95 T99 148
VW Bus, Transporter 50-103 225/55R17 G01 K41 T01 T97 148 A01 A12 A16
70X02.., 70X12.. 50-103 235/45R17 R70 T93 T94 T97 148 A21 K1c K2c
H297-300, 304, 306, 50-103 235/50R17 K41 K44 T00 T96 148 K34 K42 S03
H322-327 50-103 245/45R17 K41 K44 T95 T99 148
VW Bus, Transporter 50-103 225/55R17 G01 K1c K2b K41 T01 T97 148 A01 A12 A16
7DW, 7DWA 50-103 235/45R17 K1c K2b R70 T97 148 A21 K34 K42
e1*96/79, 98/14* 50-103 235/50R17 K1c K2b K41 K44 T00 148 S03
0066,0120*.. 50-103 245/45R17 K1c K2b K41 K44 T99 148
VW Caddy 51-125 205/50R17 K1c K2b T89 T93 A01 A12 A16
2K, 2KN 51-125 215/45R17 K1c K2b T87 T91 A21 A57 A59
e1*2001/116*0252*..; 51-125 225/45R17 K1c K2b T91 T94 K34 S02
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Caddy Maxi 62-125 205/50R17 K1c K2a K2b T89 T93 A01 A12 A16
2K, 2KN 62-125 215/45R17 K1c K2b T87 T91 A21 A57 A67
e1*2001/116*0252*..; 62-125 225/45R17 K1c K2a K2b T91 T94 K34 S02
e1*2007/46*0217*..;
L320
- incl. MJ 2011
VW Cross Touran 75-130 205/50R17 M+S T89 T93 A12 A16 A21
1T, 1t 75-130 215/50R17 A01 K1a M+S KMV V17 S02
e1*2001/116*0211*..; 75-130 225/45R17 M+S
e1*2007/46*0357*..; 75-130 235/45R17 A01 K1a M+S
e1*2007/46*0506*..
- incl. Facelift 2011
VW EOS 85-184 205/50R17 R37 A12 A16 A21
1F 85-184 215/45R17 R37 T87 T88 A58 Cbo V17
e1*2001/116*0349*.. 85-184 215/50R17 A01 K2b K46 K56 S02
- incl. Facelift 2011 85-184 225/45R17
85-191 205/50R17 M+S
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 A01 K2b K46 K56 M+S
85-191 225/45R17 M+S
85-191 235/45R17 A01 K2b K46 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf (V) 55-169 205/50R17 K1c R37 A01 A12 A16
1K 55-169 215/45R17 K1c R37 T87 T88 A21 Flh V17
e1*2001/116* 55-184 205/50R17 K1c M+S S02
0242*00-24 55-184 215/45R17 K1c M+S T87 T88
55-184 225/45R17 K1c
VW Golf (V) Variant 59-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A12 A16
1KM 59-147 215/45R17 K1a K1b K2b K56 A21 A58 Car
e1*2001/116* 59-147 225/45R17 K1c K27 K2b K44 K46 K56 V17 S02
0328*00-14
VW Golf (VI) 59-173 205/50R17 K1c K2b K3a K6g K8d A01 A12 A16
1K 59-173 215/45R17 K1a K2b T87 T91 A21 Cbo Flh
e1*2001/116 59-173 225/45R17 K1c K2b K3a K6g K8d V17 S02
*0242*25-..; 59-173 235/45R17 K1c K2c K3a K6h K8i
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 K1c K2b K3a K6h K8d A01 A12 A16
1KM 59-118 215/45R17 K1a K2b K6g T87 T88 A21 Car V17
e1*2001/116*0328*..; 59-118 225/45R17 K1c K2b K3a K6h K8d S02
e1*2007/46*0492*.. 59-118 235/45R17 K1c K2b K3a K6h K8i
VW Golf (VII) /-Variant 63 - 169 205/50R17 A01 K1a K2b K3c A12 A16 A21
AU, AUV 63 - 169 215/45R17 A57 Car F24
e1*2007/46*0623*.., 63 - 169 225/45R17 A01 K1a K2b K3c Flh V00 V17
e1*2007/46*0627*.. 63 - 169 235/45R17 A01 K1c K2b K3c K5a K6g S02
VW Golf (VII) /-Variant 63 - 90 205/50R17 A01 K1a K2b K3c A12 A16 A21
AU, AUV 63 - 90 215/45R17 A58 Car F23
e1*2007/46*0623*.., 63 - 90 225/45R17 A01 K1a K2b K3c K8g Flh V17 S02
e1*2007/46*0627*.. 63 - 90 235/45R17 A01 K1c K2b K3c K5a K8g
VW Golf Plus 55-125 205/50R17 K1a K1b K27 K2b K44 K56 A01 A12 A16
1KP 55-125 215/45R17 K1a K1b K2b K56 T87 T88 T91 A21 A58 Flh
e1*2001/116*0304*..; 55-125 225/45R17 K1c K27 K2b K44 K56 S02
e1*2007/46*0491*..
VW Golf R (VI) 188-199 205/50R17 A01 K1c K2b K3a K6g K8d A12 A16 A21
1K 188-199 215/45R17 T87 T88 Cbo Flh V17
e1*2001/116 188-199 225/45R17 A01 K1c K2b K3a K6g K8d S02
*0242*33-.. 188-199 235/45R17 A01 K1c K2c K3a K6h K8i
VW Golf R (VII) 206, 221 205/50R17 A01 K1a K2b K3c A12 A16 A21
AU 206, 221 215/45R17 A56 F24 Flh
e1*2007/46*0623*.. 206, 221 225/45R17 A01 K1a K2b K3c S02
206, 221 235/45R17 A01 K1c K2b K3c K5a K6g
VW Golf Sportsvan 92, 110 205/50R17 A01 K1a K2b K3c A12 A16 A21
AUV 92, 110 215/45R17 A58 F24 Flh
e1*2007/46*0627*.. 92, 110 225/45R17 A01 K1a K2b K3c V00 V17 S02
92, 110 235/45R17 A01 K1c K2b K3c K5a K6g K8a
VW Golf Sportsvan 63-81 205/50R17 A01 K1a K2b K3c K8g A12 A16 A21
AUV 63-81 215/45R17 A58 F23 Flh
e1*2007/46*0627*.. 63-81 225/45R17 A01 K1a K2b K3c K8g V17 S02
63-81 235/45R17 A01 K1c K2b K3c K5a K8k
VW Jetta 77 - 155 205/50R17 K1c K2b K3a K6g K8e A01 A12 A16
16, 16H 77 - 155 215/45R17 K1a K1b K2b A21 A58 Sth
e1*2007/46*0539*..; 77 - 155 225/45R17 K1c K2b K3a K6g K8e S02
e1*2007/46*0584*.. 77 - 155 235/45R17 K1c K2b K3a K6h K6i K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Jetta 66-147 205/50R17 K1c K27 K2b K44 K46 K56 A01 A12 A16
1KM 66-147 215/45R17 K1a K1b K2b K56 A21 A58 Sth
e1*2001/116*0328*.. 66-147 225/45R17 K1c K27 K2b K44 K46 K56 V17 S02
VW Passat 66-142 205/50R17 K2b T87 T88 T89 A01 A12 A16
3B 66-142 215/40R17 K1a K2b R70 T85 A21 Car K46
e1*95/54*0043*.., 66-142 215/45R17 K1a K2b T87 T88 T89 Lim V17 S02
e1*98/14*0043*.. 66-142 225/45R17 K1c K2b L02
66-142 235/40R17 K1c K2b L02 R70
VW Passat 74-142 205/50R17 R37 T89 A12 A16 A21
3BG 74-142 215/45R17 R37 T87 T88 Car Lim S02
e1*98/14*0157*.., 74-142 225/45R17 A01 L02 T90
e1*2001/116*0157*.. 74-142 235/40R17 A01 K46 L02 R70 T90
VW Passat 75-147 205/50R17 A01 K46 K56 R37 A12 A16 A21
3C 75-147 215/45R17 R37 T87 T88 T91 Lim V17 S02
e1*2001/116* 75-147 215/50R17 A01 K1a K46 K56
0307*00-23 75-147 225/45R17 A01 K1a K46 K56
75-147 235/45R17 A01 K1a K46 K56
VW Passat 184 205/50R17 A01 K46 K56 M+S A12 A16 A21
3C 184 215/45R17 M+S T87 T88 T91 Lim V17 S02
e1*2001/116* 184 215/50R17 A01 K1a K46 K56 M+S
0307*00-23 184 225/45R17 A01 K1a K46 K56 M+S
184 235/45R17 A01 K1a K46 K56
VW Passat 88-176 215/50R17 A91 A16 A21 A57
3C 88-176 215/55R17 A91 Car Lim V00
e1*2001/116* 88-176 225/50R17 A12 V17 S04
0307*37-.. 88-176 235/50R17 A01 A12 K8h
- Limousine / Variant 88-176 245/45R17 A12
ab MJ 2015 (B8/3G)
VW Passat 77-155 205/50R17 A33 T89 T93 A16 A21 Car
3C, 3c 77-155 215/45R17 A33 T87 T91 Lim V17 VoA
e1*2001/116* 77-155 215/50R17 A01 A12 K1a K2b T91 T95 S02
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46* 77-155 235/45R17 A01 A12 K1a K2b
0502*00-10,
0547*00-03
- Limousine / Variant
- ab MJ 2011
VW Passat 77-155 205/50R17 A33 T89 T93 A16 A21 Car
3C, 3c 77-155 215/45R17 A33 T87 T91 KMV Lim V17
e1*2001/116* 77-155 215/50R17 A12 T91 T95 VoA S02
0307*24-36; 77-155 225/45R17 A12 T91 T94
e1*2007/46* 77-155 235/45R17 A12
0502*00-10,
0547*00-03
- Limousine / Variant
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

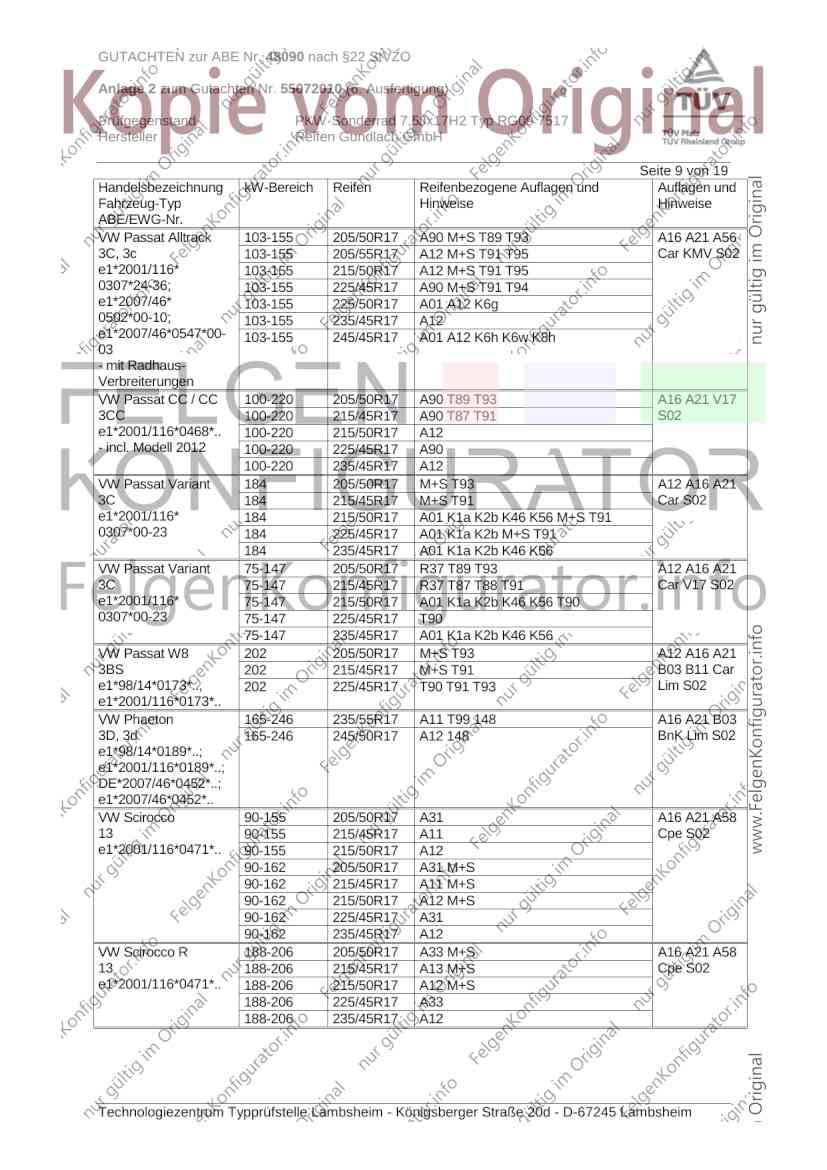

VW Passat Alltrack 103-155 205/50R17 A90 M+S T89 T93 A16 A21 A56
3C, 3c 103-155 205/55R17 A12 M+S T91 T95 Car KMV S02
e1*2001/116* 103-155 215/50R17 A12 M+S T91 T95
0307*24-36; 103-155 225/45R17 A90 M+S T91 T94
e1*2007/46* 103-155 225/50R17 A01 A12 K6g
0502*00-10; 103-155 235/45R17 A12
e1*2007/46*0547*00- 103-155 245/45R17 A01 A12 K6h K6w K8h
03
- mit Radhaus-
Verbreiterungen
VW Passat CC / CC 100-220 205/50R17 A90 T89 T93 A16 A21 V17
3CC 100-220 215/45R17 A90 T87 T91 S02
e1*2001/116*0468*.. 100-220 215/50R17 A12
- incl. Modell 2012 100-220 225/45R17 A90
100-220 235/45R17 A12
VW Passat Variant 184 205/50R17 M+S T93 A12 A16 A21
3C 184 215/45R17 M+S T91 Car S02
e1*2001/116* 184 215/50R17 A01 K1a K2b K46 K56 M+S T91
0307*00-23 184 225/45R17 A01 K1a K2b M+S T91
184 235/45R17 A01 K1a K2b K46 K56
VW Passat Variant 75-147 205/50R17 R37 T89 T93 A12 A16 A21
3C 75-147 215/45R17 R37 T87 T88 T91 Car V17 S02
e1*2001/116* 75-147 215/50R17 A01 K1a K2b K46 K56 T90
0307*00-23 75-147 225/45R17 T90
75-147 235/45R17 A01 K1a K2b K46 K56
VW Passat W8 202 205/50R17 M+S T93 A12 A16 A21
3BS 202 215/45R17 M+S T91 B03 B11 Car
e1*98/14*0173*.., 202 225/45R17 T90 T91 T93 Lim S02
e1*2001/116*0173*..
VW Phaeton 165-246 235/55R17 A11 T99 148 A16 A21 B03
3D, 3d 165-246 245/50R17 A12 148 BnK Lim S02
e1*98/14*0189*..;
e1*2001/116*0189*..;
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Scirocco 90-155 205/50R17 A31 A16 A21 A58
13 90-155 215/45R17 A11 Cpe S02
e1*2001/116*0471*.. 90-155 215/50R17 A12
90-162 205/50R17 A31 M+S
90-162 215/45R17 A11 M+S
90-162 215/50R17 A12 M+S
90-162 225/45R17 A31
90-162 235/45R17 A12
VW Scirocco R 188-206 205/50R17 A33 M+S A16 A21 A58
13 188-206 215/45R17 A13 M+S Cpe S02
e1*2001/116*0471*.. 188-206 215/50R17 A12 M+S
188-206 225/45R17 A33
188-206 235/45R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 10 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Sharan 66-150 225/45R17 K2b K56 T91 T93 T94 A01 A12 A16
7M 66-150 235/45R17 K1a K2c K42 K56 T93 T94 T97 A21 K46 V17
e1*93/81,95/54, 66-150 245/40R17 K1a K2c K42 K56 R70 T91 T95 S03
98/14,2001/116
*0023*..
VW Sharan 85-147 205/55R17 T95 A12 A16 A21
7N 85-147 215/50R17 T95 A57 S04
e1*2007/46*0401*..; 85-147 215/55R17 T94 T98
e1*2007/46*0434*.. 85-147 225/50R17 T94 T98
85-147 235/45R17 T93 T94 T97
85-147 245/45R17 T95 T99
VW Tiguan 81-155 215/60R17 A13 A16 A21 KMV
5N 81-155 225/55R17 A12 S04
e1*2001/116*0450*.., 81-155 235/55R17 A12
e1*2007/46*0487*.. 81-155 245/50R17 A12
- incl. Facelift 2011 81-155 255/50R17 A12
- mit Radhaus-
Verbreiterungen
VW Tiguan 81-155 215/60R17 A13 A16 A21 S04
5N 81-155 225/55R17 A12
e1*2001/116* 81-155 235/55R17 A01 A12 K2b
0450*00-10; 81-155 245/50R17 A01 A12 K1a K1b K2b
e1*2007/46* 81-155 255/50R17 A01 A12 K1c K2b
0487*00-01
VW Tiguan 81-155 215/60R17 A13 A16 A21 S04
5N 81-155 225/55R17 A12
e1*2001/116* 81-155 235/55R17 A12
0450*11-..; 81-155 245/50R17 A01 A12 K1a K1b K2b
e1*2007/46*0487*02-.. 81-155 255/50R17 A01 A12 K1c K2b
- ab Facelift 2011
VW Touran 66-125 205/50R17 K1c K2b T89 T93 A01 A12 A16
1T 66-125 215/45R17 K1c K2b T87 T91 A21 A58 Npf
e1*2001/116* 66-125 225/45R17 K1c K2b V17 S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran 66-130 205/50R17 K1c K2b T89 T93 A01 A12 A16
1T, 1t 66-130 215/45R17 K1a K2b T91 A21 A58 Npf
e1*2001/116* 66-130 225/45R17 K1c K2b V17 S02
0211*23-..;
e1*2007/46*
0357*02-..;
e1*2007/46*0506*..
ab MJ 2011

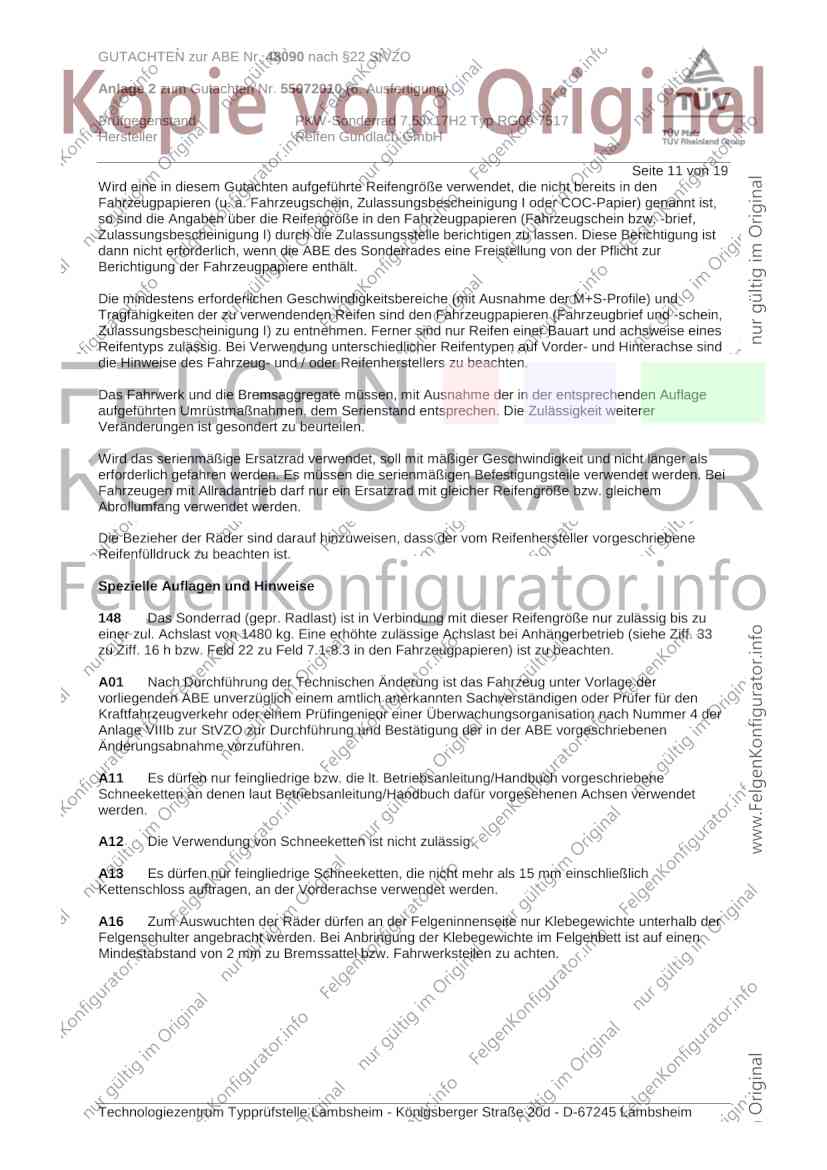

Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 11 von 19
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 12 von 19

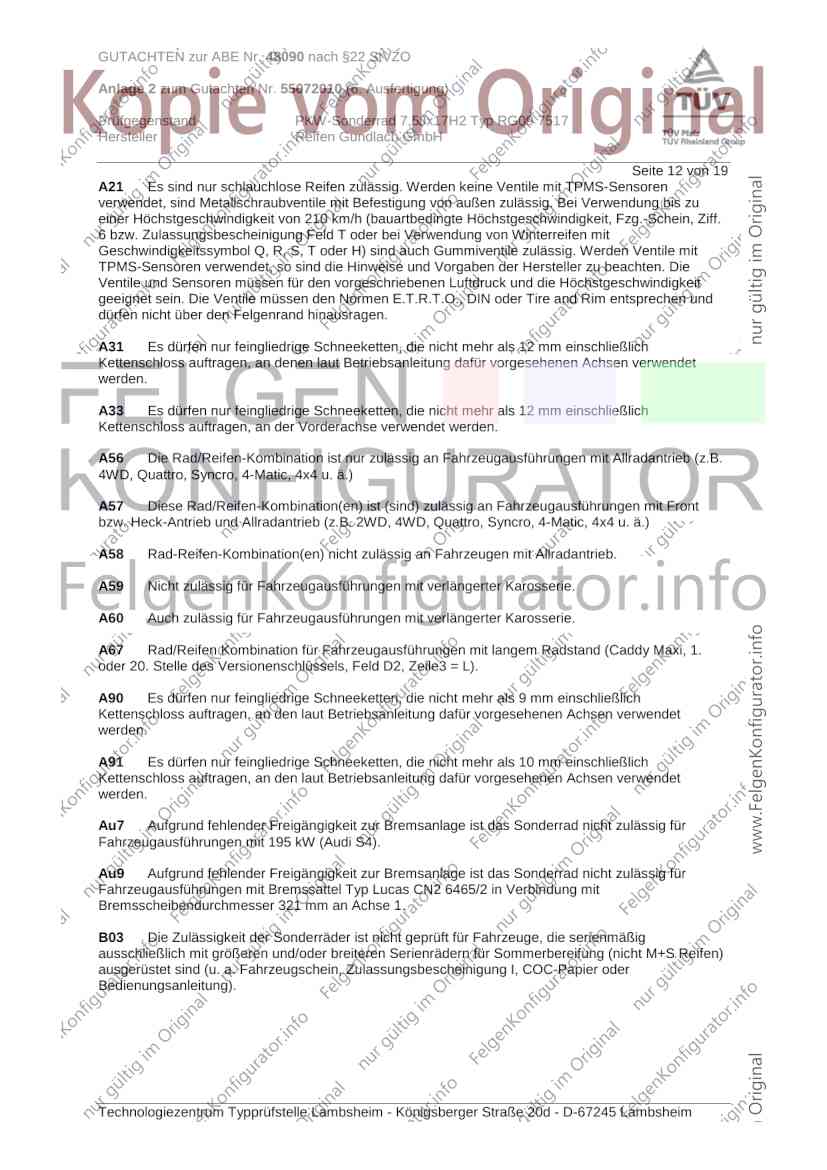

A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A67 Rad/Reifen Kombination für Fahrzeugausführungen mit langem Radstand (Caddy Maxi, 1.
oder 20. Stelle des Versionenschlüssels, Feld D2, Zeile3 = L).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Au7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit 195 kW (Audi S4).
Au9 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen mit Bremssattel Typ Lucas CN2 6465/2 in Verbindung mit
Bremsscheibendurchmesser 321 mm an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 13 von 19

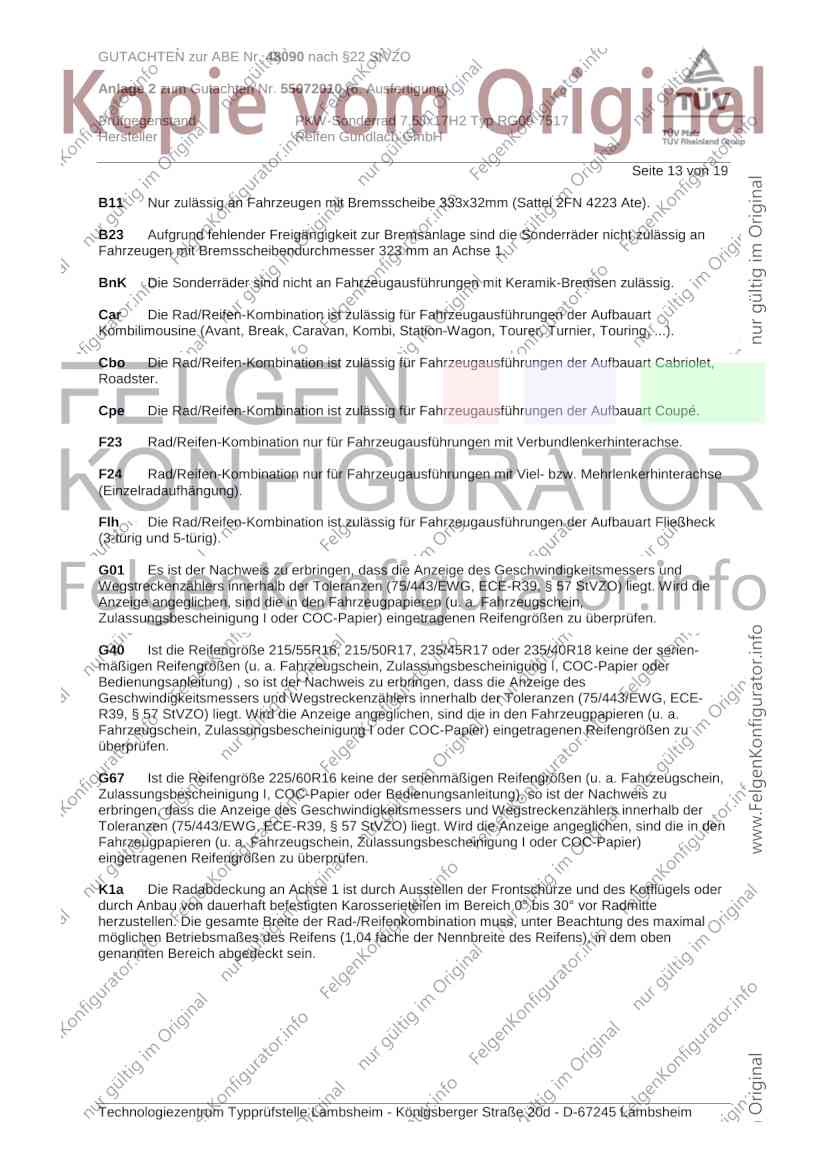

B11 Nur zulässig an Fahrzeugen mit Bremsscheibe 333x32mm (Sattel 2FN 4223 Ate).
B23 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 323 mm an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 14 von 19

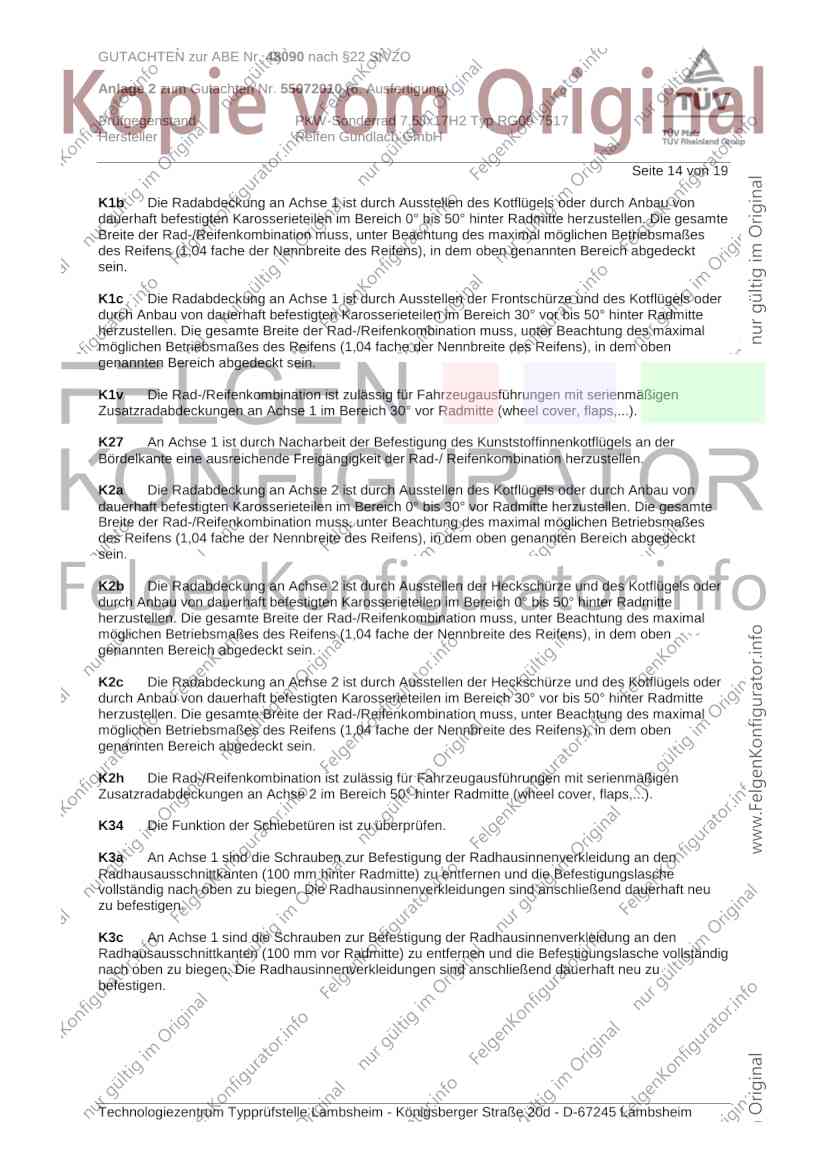

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.

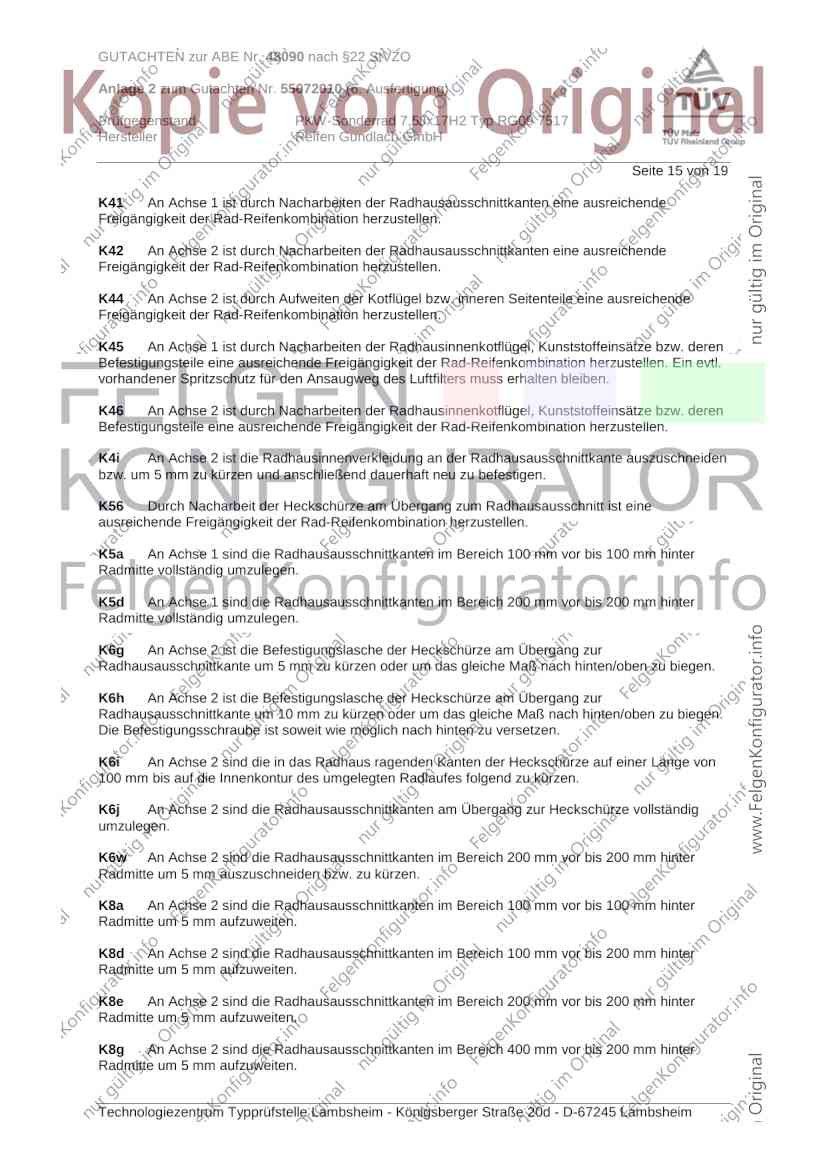

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 15 von 19
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

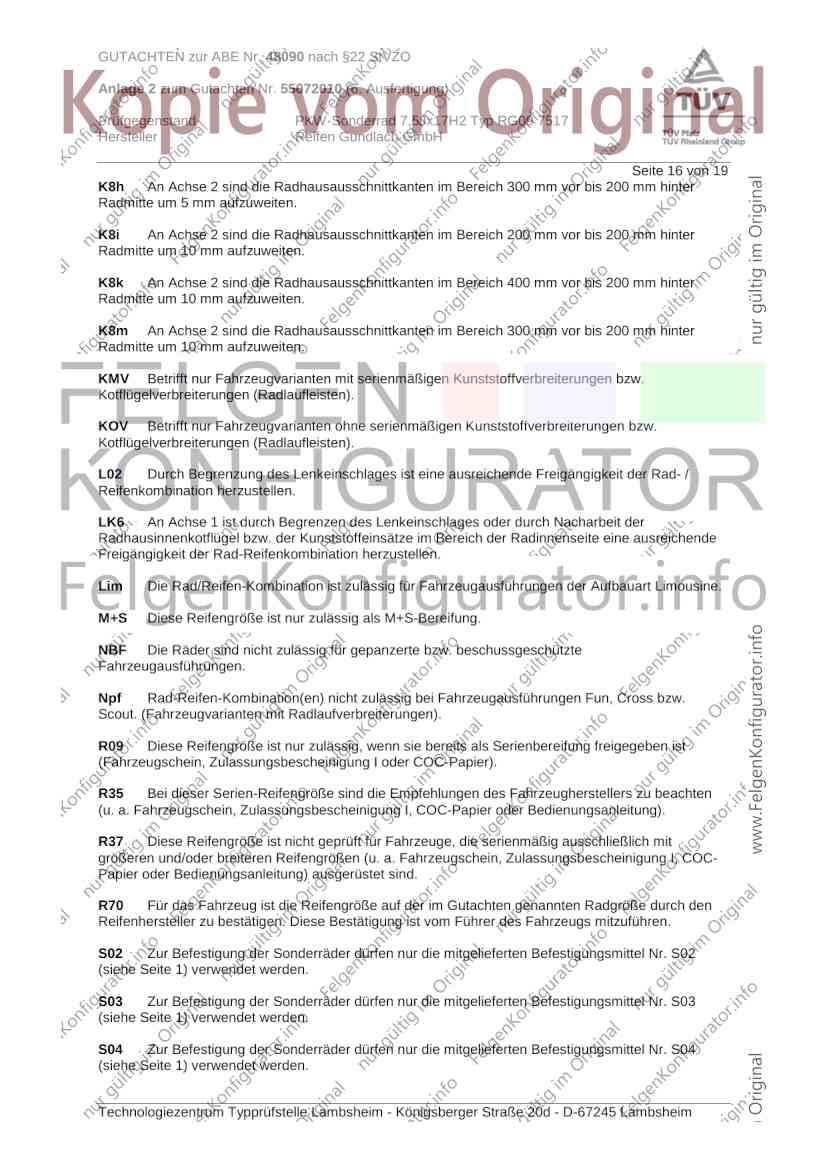

Seite 16 von 19
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8k An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

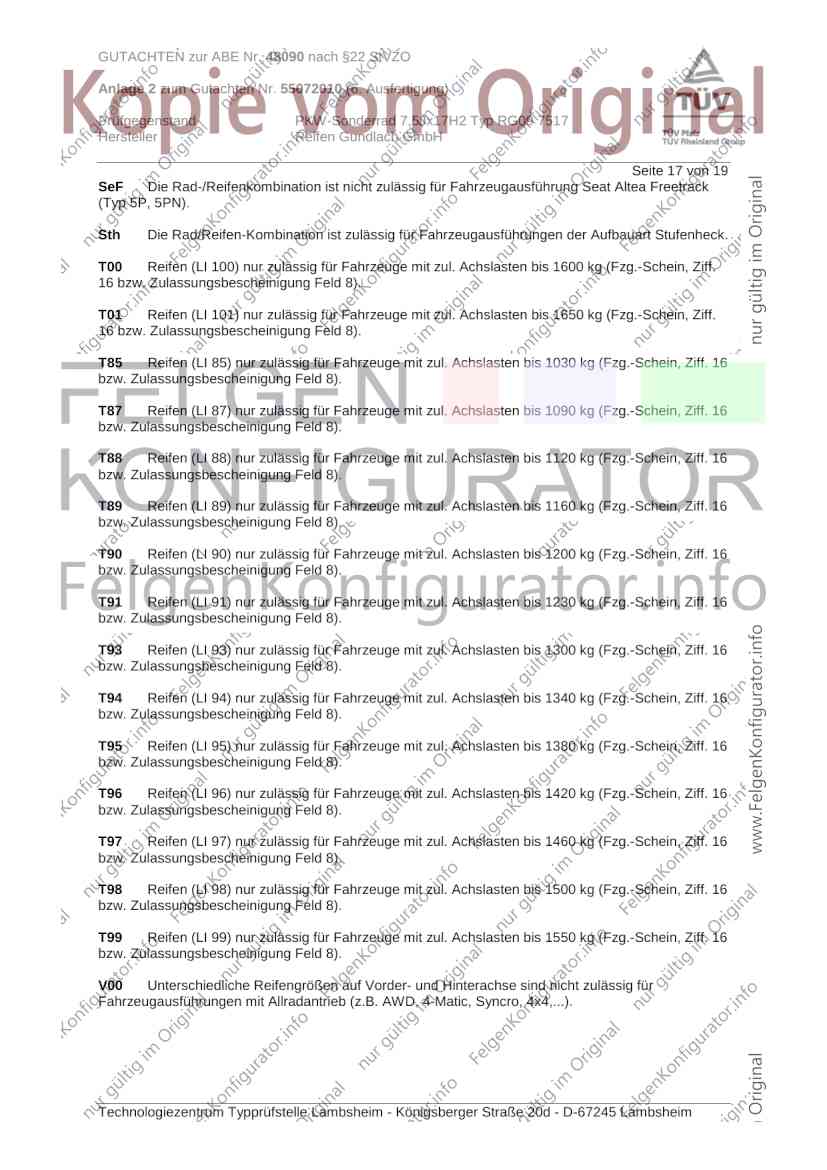

Seite 17 von 19
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

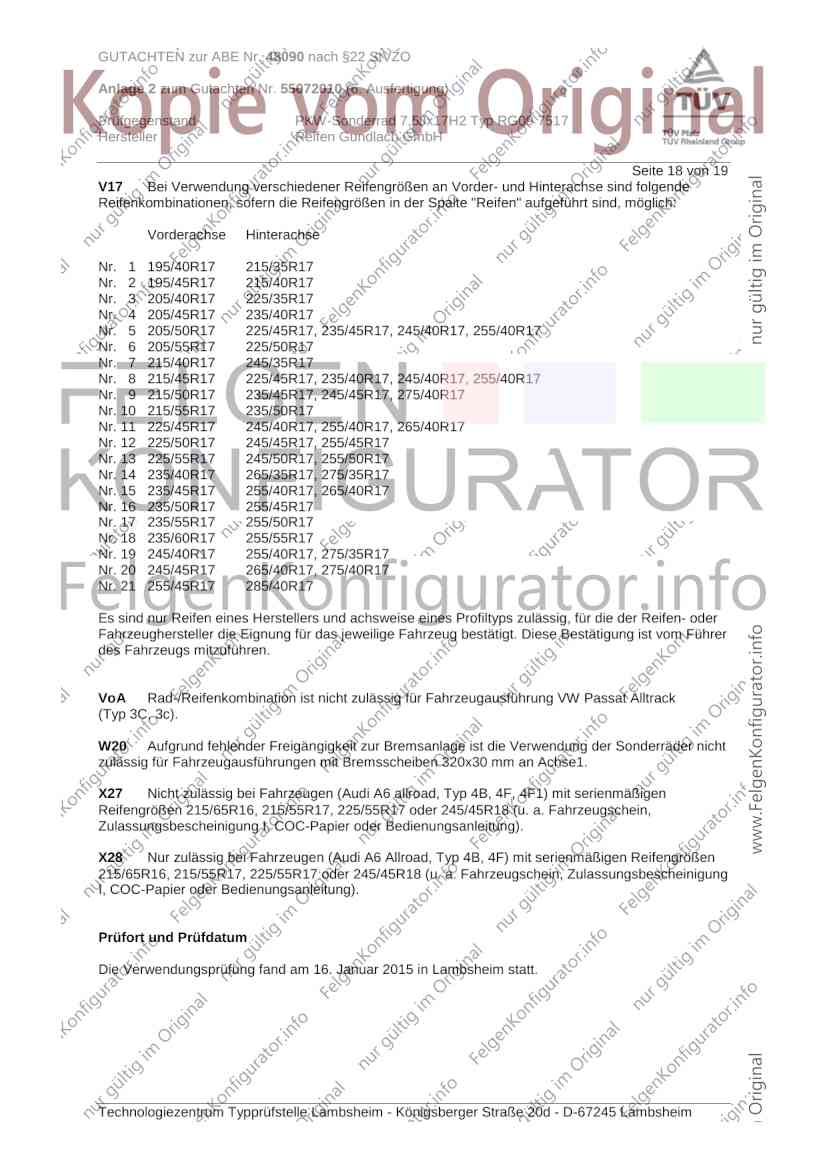

Seite 18 von 19
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/40R17 265/35R17, 275/35R17
Nr. 15 235/45R17 255/40R17, 265/40R17
Nr. 16 235/50R17 255/45R17
Nr. 17 235/55R17 255/50R17
Nr. 18 235/60R17 255/55R17
Nr. 19 245/40R17 255/40R17, 275/35R17
Nr. 20 245/45R17 265/40R17, 275/40R17
Nr. 21 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
W20 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheiben 320x30 mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X28 Nur zulässig bei Fahrzeugen (Audi A6 Allroad, Typ 4B, 4F) mit serienmäßigen Reifengrößen
215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Januar 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 19 von 19
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Juni 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Januar 2015
Laux 00222132.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
