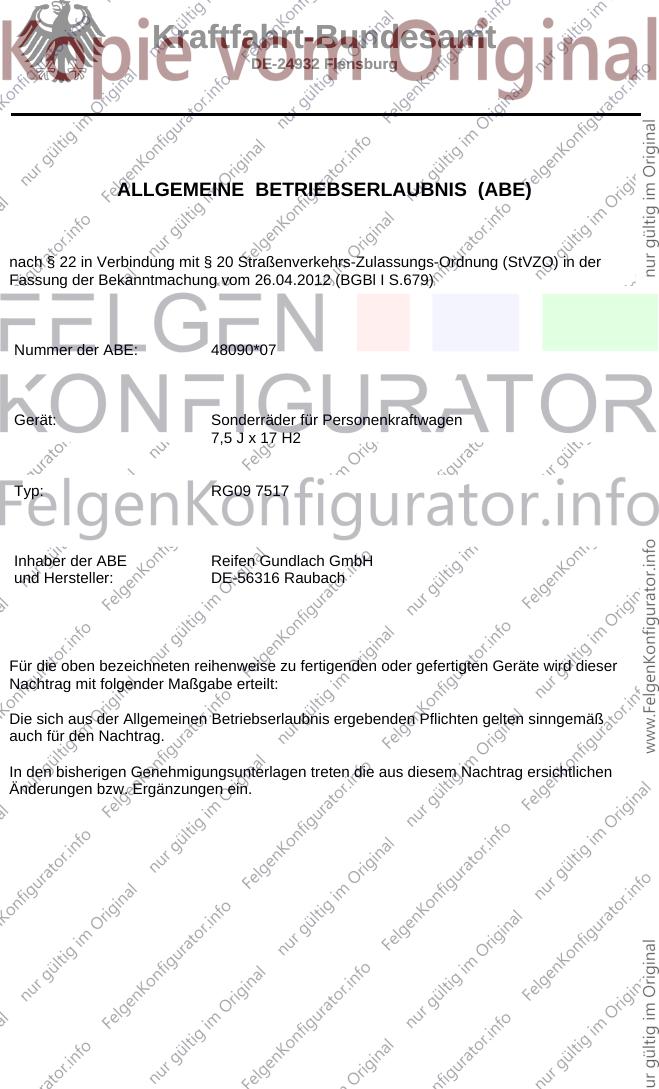

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48090*07
Gerät: Sonderräder für Personenkraftwagen
7,5 J x 17 H2
Typ: RG09 7517
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48090*07
Die ABE-Nr. 48090 erstreckt sich nunmehr auf die Sonderräder 7,5 J x 17 H2 , Typ RG09
7517, in den Ausführungen wie im Nachtragsgutachten Nr. 55072010 (8. Ausfertigung) vom
26.11.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
19, 20, (1. Ausfertigung)
17, 18, (2. Ausfertigung)
13, 15, 16, (3. Ausfertigung)
8, 10, (4. Ausfertigung)
5, 6, 9, 14, (5. Ausfertigung)
1, 3, 4, 11, (6. Ausfertigung)
2, 12, (7. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 26.11.2015
festgehaltenen Angaben.
Flensburg, 23.12.2015
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55072010 (8. Ausfertigung), zur Genehmigung vorgelegt am:
27.11.2015

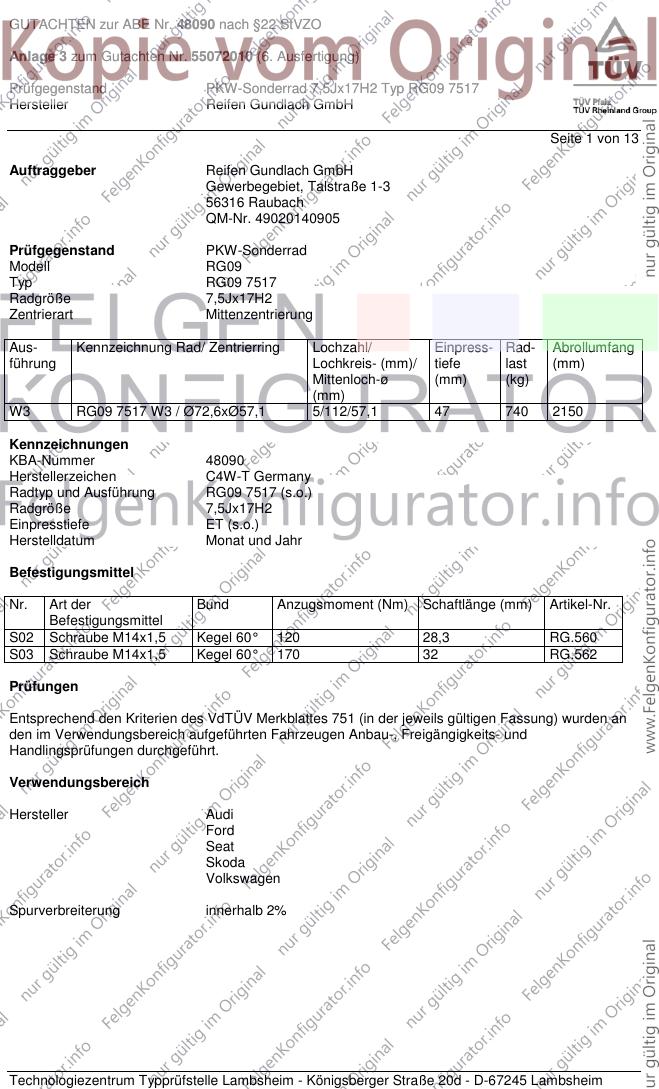

GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 1 von 13
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG09
Typ RG09 7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 RG09 7517 W3 / Ø72,6xØ57,1 5/112/57,1 47 740 2150
Kennzeichnungen
KBA-Nummer 48090
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG09 7517 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 120 28,3 RG.560
S03 Schraube M14x1,5 Kegel 60° 170 32 RG.562
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-135 205/50R17 A12 A16 A21 A57
8V 77-135 215/45R17 A90 Cbo F24 Lim
e1*2007/46*0607*.. 77-135 225/45R17 A12 S02
- Limousine 77-135 235/45R17 A12
- Cabrio
Audi A3 Cabriolet 75-147 205/50R17 A01 A30 K1a K56 R37 A16 A21 A58
8P 75-147 215/45R17 A13 R37 T87 T88 Cbo V17 S02
e1*2001/116*0456*.. 75-147 225/45R17 A01 A30 K1a K56
75-147 235/45R17 A01 A12 K1c K56
Audi A3, -/Sportback 184-195 205/50R17 A01 A30 K1a K56 M+S A16 A21 B03
8P, 8PA 184-195 215/45R17 A13 M+S T88 T91 Flh S02
e1*2001/116*0217*.., 184-195 225/45R17 A01 A30 K1a K56
e1*2001/116*0418*.. 184-195 235/45R17 A01 A12 K1c K56
Audi A3, -/Sportback 66-147 205/50R17 A01 A30 K1a K56 R37 A16 A21 Flh
8P, 8PA, 8PB 66-147 215/45R17 A13 R37 T87 T88 V17 S02
e1*2001/116*0217*..; 66-147 225/45R17 A01 A30 K1a K56
e1*2001/116*0241*..; 66-147 235/45R17 A01 A12 K1c K56
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-135 205/50R17 A12 A16 A21
8V 77-135 215/45R17 A57 F24 Flh
e1*2007/46*0607*.. 77-135 225/45R17 V00 V17 S02
77-135 235/45R17
Audi A6 -/Avant 89-257 225/50R17 T93 A12 A16 A21
4F, 4F1 89-257 235/45R17 T93 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/45R17 V17 X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Audi S3 206-221 205/50R17 A12 M+S A16 A21 A56
8V 206-221 215/45R17 A90 M+S Cbo F24 Lim
e1*2007/46*0607*.. 206-221 225/45R17 A12 M+S S02
- Limousine 206-221 235/45R17 A12 M+S
- Cabrio
Audi S3, -/Sportback 206-221 205/50R17 M+S A12 A16 A21
8V 206-221 215/45R17 M+S A56 F24 Flh
e1*2007/46*0607*.. 206-221 225/45R17 M+S S02
Audi TT 118-155 225/50R17 A30 A16 A21 A57
8J 118-155 235/45R17 A33 AuT Cbo Cpe
e1*2001/116* 118-155 245/45R17 A12 S02
0369*00-16; 118-155 225/50R17 A30 M+S
0374*00-01; 118-155 235/45R17 A33 M+S
0375*00 118-155 245/45R17 A12 M+S
Audi TT 132-169 225/50R17 A91 M+S A16 A21 A57
8J 132-169 235/45R17 A33 M+S Cbo Cpe S02
e1*2001/116* 132-169 245/45R17 A12 M+S
0369*17-..
ab MJ 2015 (8S)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Galaxy (I) 66-150 225/45R17 K56 T91 T93 T94 A01 A12 A16
WGR 66-150 235/45R17 K2b K56 T93 T94 T97 A21 V17 S03
e1*93/81,95/54,
2001/116*0024*..
Seat Alhambra 66-150 225/45R17 K56 T91 T93 T94 A01 A12 A16
7MS 66-150 235/45R17 K2b K56 T93 T94 T97 A21 V17 S03
e1*95/54, 98/14,
2001/116*0036*..
Seat Altea / Toledo 63-155 205/50R17 A01 K1c T89 T93 A12 A16 A21
5P, 5PN 63-155 215/45R17 T87 T88 T91 A60 Flh KOV
e9*2001/116*0050*..; 63-155 225/45R17 R03 SeF Sth V17
e9*2007/46*0012*.. 63-155 225/45R17 A01 K1c R02 S02
Seat Leon 63-155 205/50R17 R37 A12 A16 A21
1P, 1PN 63-155 215/45R17 R37 A58 Flh V17
e9*2001/116*0052*..; 63-195 225/45R17 S02
e9*2007/46*0013*..
Seat Leon 81-135 205/50R17 A12 A16 A21
5F 81-135 215/45R17 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/45R17 KOV V00 V17
81-135 235/45R17 A58 S02
Seat Leon 63 - 110 205/50R17 A12 A16 A21
5F 63 - 110 215/45R17 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/45R17 Flh KOV V17
63 - 110 235/45R17 S02
Seat Leon Cupra 195,206 205/50R17 A12 A16 A21
5F 195,206 215/45R17 A58 BW7 Car
e9*2007/46*0094*.. 195,206 225/45R17 F24 Flh KOV
195,206 235/45R17 V17 S02
Seat Leon X-Perience 81-135 205/50R17 A12 A16 A21
4drive 81-135 225/45R17 A56 Car F24
5F 81-135 235/45R17 KMV S02
e9*2007/46*0094*..
Skoda Octavia (II) 55-118 205/50R17 R37 T89 T93 A12 A16 A21
1Z 55-118 215/45R17 R37 T88 T91 Car Lim Npf
e11*2001/116*0230*..; 55-147 205/50R17 M+S V17 S02
e11*2007/46*0012*.. 55-147 215/45R17 M+S T91
55-147 225/45R17
Skoda Octavia (II) 103-118 205/50R17 M+S T93 A12 A16 A21
Scout 103-118 225/45R17 M+S T91 A56 Car KMV
1Z 103-118 225/50R17 A01 K1a S02
e11*2001/116* 103-118 235/45R17
0230*21-..;
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 205/50R17 A12 A16 A21 A58
5E 63-110 215/45R17 A90 Car F23 Lim
e11*2007/46*0243*..; 63-110 225/45R17 A12 Npf S02
e11*2007/46*0244*.. 63-110 235/45R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

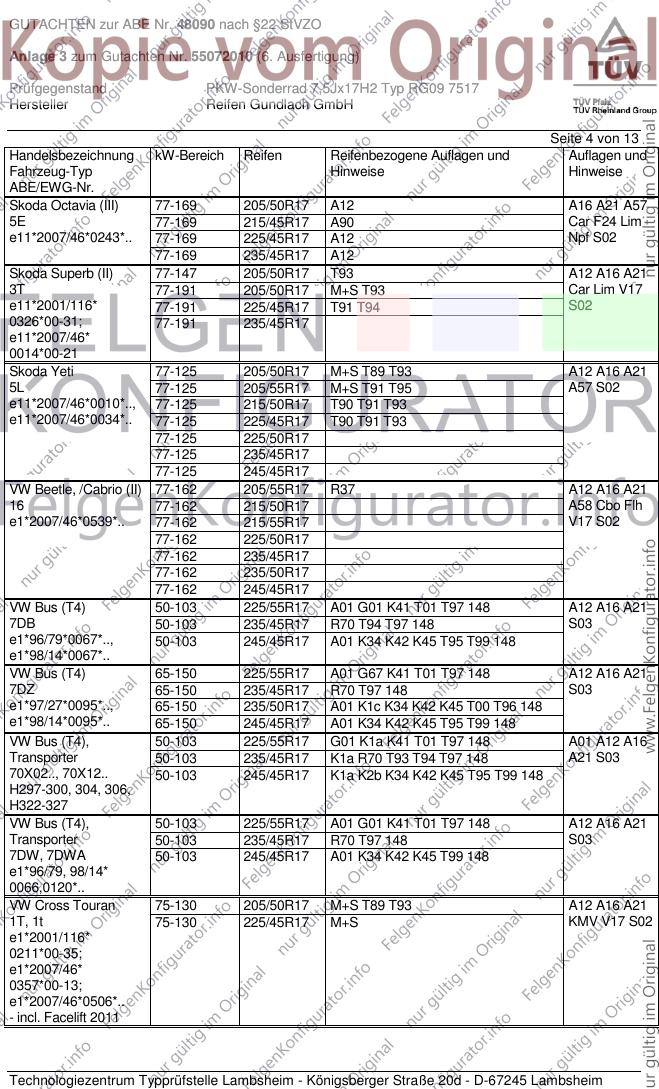

GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 77-169 205/50R17 A12 A16 A21 A57
5E 77-169 215/45R17 A90 Car F24 Lim
e11*2007/46*0243*.. 77-169 225/45R17 A12 Npf S02
77-169 235/45R17 A12
Skoda Superb (II) 77-147 205/50R17 T93 A12 A16 A21
3T 77-191 205/50R17 M+S T93 Car Lim V17
e11*2001/116* 77-191 225/45R17 T91 T94 S02
0326*00-31; 77-191 235/45R17
e11*2007/46*
0014*00-21
Skoda Yeti 77-125 205/50R17 M+S T89 T93 A12 A16 A21
5L 77-125 205/55R17 M+S T91 T95 A57 S02
e11*2007/46*0010*.., 77-125 215/50R17 T90 T91 T93
e11*2007/46*0034*.. 77-125 225/45R17 T90 T91 T93
77-125 225/50R17
77-125 235/45R17
77-125 245/45R17
VW Beetle, /Cabrio (II) 77-162 205/55R17 R37 A12 A16 A21
16 77-162 215/50R17 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 215/55R17 V17 S02
77-162 225/50R17
77-162 235/45R17
77-162 235/50R17
77-162 245/45R17
VW Bus (T4) 50-103 225/55R17 A01 G01 K41 T01 T97 148 A12 A16 A21
7DB 50-103 235/45R17 R70 T94 T97 148 S03
e1*96/79*0067*.., 50-103 245/45R17 A01 K34 K42 K45 T95 T99 148
e1*98/14*0067*..
VW Bus (T4) 65-150 225/55R17 A01 G67 K41 T01 T97 148 A12 A16 A21
7DZ 65-150 235/45R17 R70 T97 148 S03
e1*97/27*0095*.., 65-150 235/50R17 A01 K1c K34 K42 K45 T00 T96 148
e1*98/14*0095*.. 65-150 245/45R17 A01 K34 K42 K45 T95 T99 148
VW Bus (T4), 50-103 225/55R17 G01 K1a K41 T01 T97 148 A01 A12 A16
Transporter 50-103 235/45R17 K1a R70 T93 T94 T97 148 A21 S03
70X02.., 70X12.. 50-103 245/45R17 K1a K2b K34 K42 K45 T95 T99 148
H297-300, 304, 306,
H322-327
VW Bus (T4), 50-103 225/55R17 A01 G01 K41 T01 T97 148 A12 A16 A21
Transporter 50-103 235/45R17 R70 T97 148 S03
7DW, 7DWA 50-103 245/45R17 A01 K34 K42 K45 T99 148
e1*96/79, 98/14*
0066,0120*..
VW Cross Touran 75-130 205/50R17 M+S T89 T93 A12 A16 A21
1T, 1t 75-130 225/45R17 M+S KMV V17 S02
e1*2001/116*
0211*00-35;
e1*2007/46*
0357*00-13;
e1*2007/46*0506*..
- incl. Facelift 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

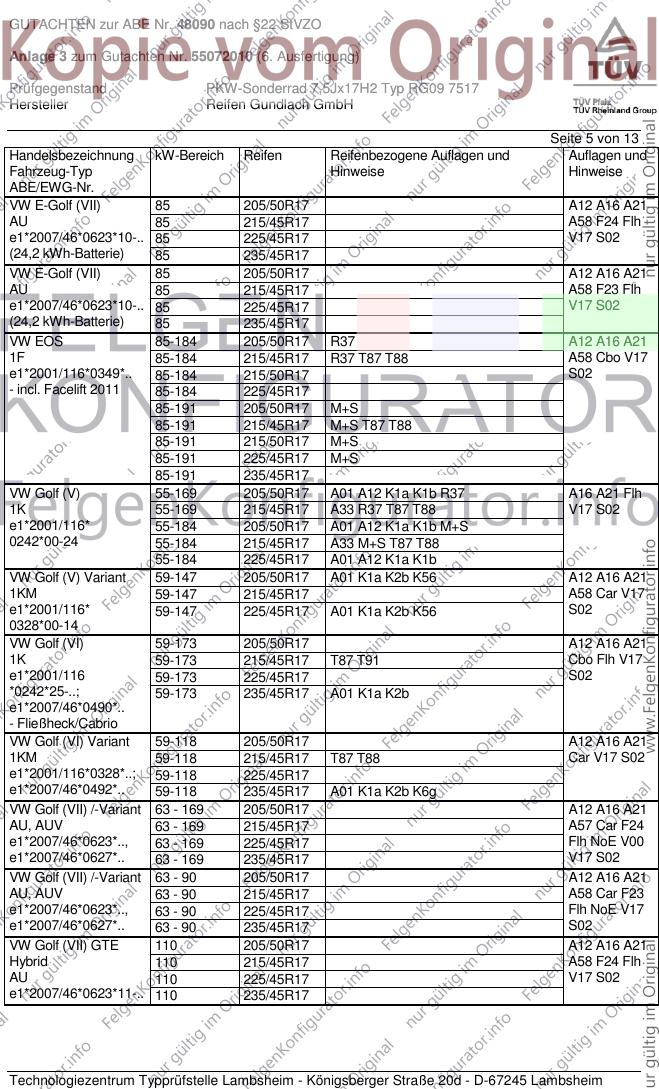

GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85 205/50R17 A12 A16 A21
AU 85 215/45R17 A58 F24 Flh
e1*2007/46*0623*10-.. 85 225/45R17 V17 S02
(24,2 kWh-Batterie) 85 235/45R17
VW E-Golf (VII) 85 205/50R17 A12 A16 A21
AU 85 215/45R17 A58 F23 Flh
e1*2007/46*0623*10-.. 85 225/45R17 V17 S02
(24,2 kWh-Batterie) 85 235/45R17
VW EOS 85-184 205/50R17 R37 A12 A16 A21
1F 85-184 215/45R17 R37 T87 T88 A58 Cbo V17
e1*2001/116*0349*.. 85-184 215/50R17 S02
- incl. Facelift 2011 85-184 225/45R17
85-191 205/50R17 M+S
85-191 215/45R17 M+S T87 T88
85-191 215/50R17 M+S
85-191 225/45R17 M+S
85-191 235/45R17
VW Golf (V) 55-169 205/50R17 A01 A12 K1a K1b R37 A16 A21 Flh
1K 55-169 215/45R17 A33 R37 T87 T88 V17 S02
e1*2001/116* 55-184 205/50R17 A01 A12 K1a K1b M+S
0242*00-24 55-184 215/45R17 A33 M+S T87 T88
55-184 225/45R17 A01 A12 K1a K1b
VW Golf (V) Variant 59-147 205/50R17 A01 K1a K2b K56 A12 A16 A21
1KM 59-147 215/45R17 A58 Car V17
e1*2001/116* 59-147 225/45R17 A01 K1a K2b K56 S02
0328*00-14
VW Golf (VI) 59-173 205/50R17 A12 A16 A21
1K 59-173 215/45R17 T87 T91 Cbo Flh V17
e1*2001/116 59-173 225/45R17 S02
*0242*25-..; 59-173 235/45R17 A01 K1a K2b
e1*2007/46*0490*..
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 205/50R17 A12 A16 A21
1KM 59-118 215/45R17 T87 T88 Car V17 S02
e1*2001/116*0328*..; 59-118 225/45R17
e1*2007/46*0492*.. 59-118 235/45R17 A01 K1a K2b K6g
VW Golf (VII) /-Variant 63 - 169 205/50R17 A12 A16 A21
AU, AUV 63 - 169 215/45R17 A57 Car F24
e1*2007/46*0623*.., 63 - 169 225/45R17 Flh NoE V00
e1*2007/46*0627*.. 63 - 169 235/45R17 V17 S02
VW Golf (VII) /-Variant 63 - 90 205/50R17 A12 A16 A21
AU, AUV 63 - 90 215/45R17 A58 Car F23
e1*2007/46*0623*.., 63 - 90 225/45R17 Flh NoE V17
e1*2007/46*0627*.. 63 - 90 235/45R17 S02
VW Golf (VII) GTE 110 205/50R17 A12 A16 A21
Hybrid 110 215/45R17 A58 F24 Flh
AU 110 225/45R17 V17 S02
e1*2007/46*0623*11-.. 110 235/45R17

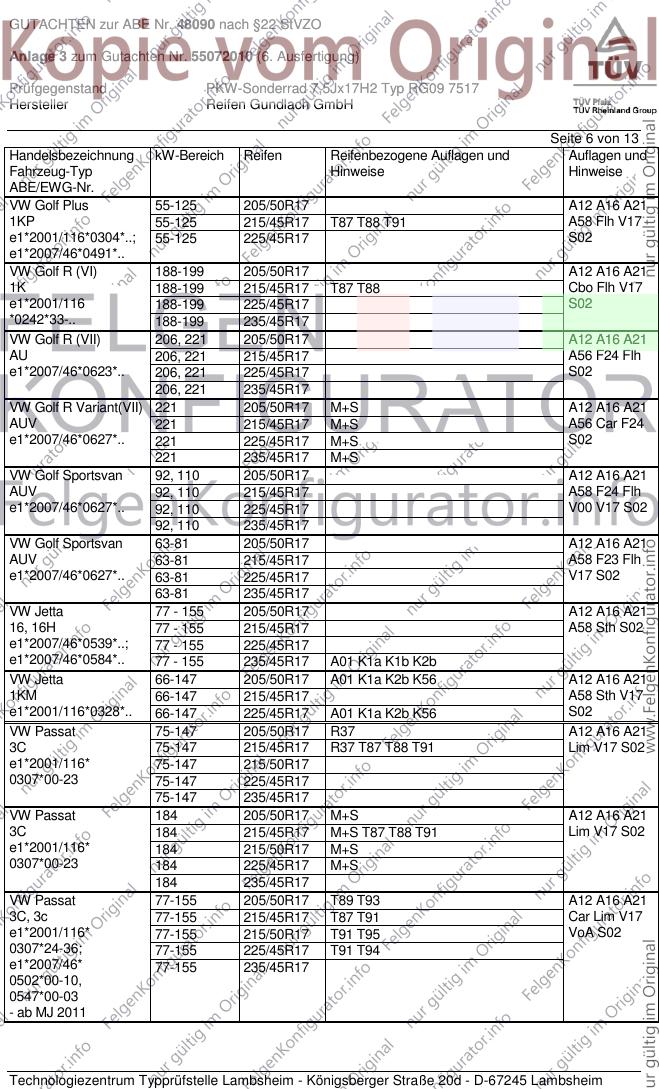

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 205/50R17 A12 A16 A21
1KP 55-125 215/45R17 T87 T88 T91 A58 Flh V17
e1*2001/116*0304*..; 55-125 225/45R17 S02
e1*2007/46*0491*..
VW Golf R (VI) 188-199 205/50R17 A12 A16 A21
1K 188-199 215/45R17 T87 T88 Cbo Flh V17
e1*2001/116 188-199 225/45R17 S02
*0242*33-.. 188-199 235/45R17
VW Golf R (VII) 206, 221 205/50R17 A12 A16 A21
AU 206, 221 215/45R17 A56 F24 Flh
e1*2007/46*0623*.. 206, 221 225/45R17 S02
206, 221 235/45R17
VW Golf R Variant(VII) 221 205/50R17 M+S A12 A16 A21
AUV 221 215/45R17 M+S A56 Car F24
e1*2007/46*0627*.. 221 225/45R17 M+S S02
221 235/45R17 M+S
VW Golf Sportsvan 92, 110 205/50R17 A12 A16 A21
AUV 92, 110 215/45R17 A58 F24 Flh
e1*2007/46*0627*.. 92, 110 225/45R17 V00 V17 S02
92, 110 235/45R17
VW Golf Sportsvan 63-81 205/50R17 A12 A16 A21
AUV 63-81 215/45R17 A58 F23 Flh
e1*2007/46*0627*.. 63-81 225/45R17 V17 S02
63-81 235/45R17
VW Jetta 77 - 155 205/50R17 A12 A16 A21
16, 16H 77 - 155 215/45R17 A58 Sth S02
e1*2007/46*0539*..; 77 - 155 225/45R17
e1*2007/46*0584*.. 77 - 155 235/45R17 A01 K1a K1b K2b
VW Jetta 66-147 205/50R17 A01 K1a K2b K56 A12 A16 A21
1KM 66-147 215/45R17 A58 Sth V17
e1*2001/116*0328*.. 66-147 225/45R17 A01 K1a K2b K56 S02
VW Passat 75-147 205/50R17 R37 A12 A16 A21
3C 75-147 215/45R17 R37 T87 T88 T91 Lim V17 S02
e1*2001/116* 75-147 215/50R17
0307*00-23 75-147 225/45R17
75-147 235/45R17
VW Passat 184 205/50R17 M+S A12 A16 A21
3C 184 215/45R17 M+S T87 T88 T91 Lim V17 S02
e1*2001/116* 184 215/50R17 M+S
0307*00-23 184 225/45R17 M+S
184 235/45R17
VW Passat 77-155 205/50R17 T89 T93 A12 A16 A21
3C, 3c 77-155 215/45R17 T87 T91 Car Lim V17
e1*2001/116* 77-155 215/50R17 T91 T95 VoA S02
0307*24-36; 77-155 225/45R17 T91 T94
e1*2007/46* 77-155 235/45R17
0502*00-10,
0547*00-03
- ab MJ 2011

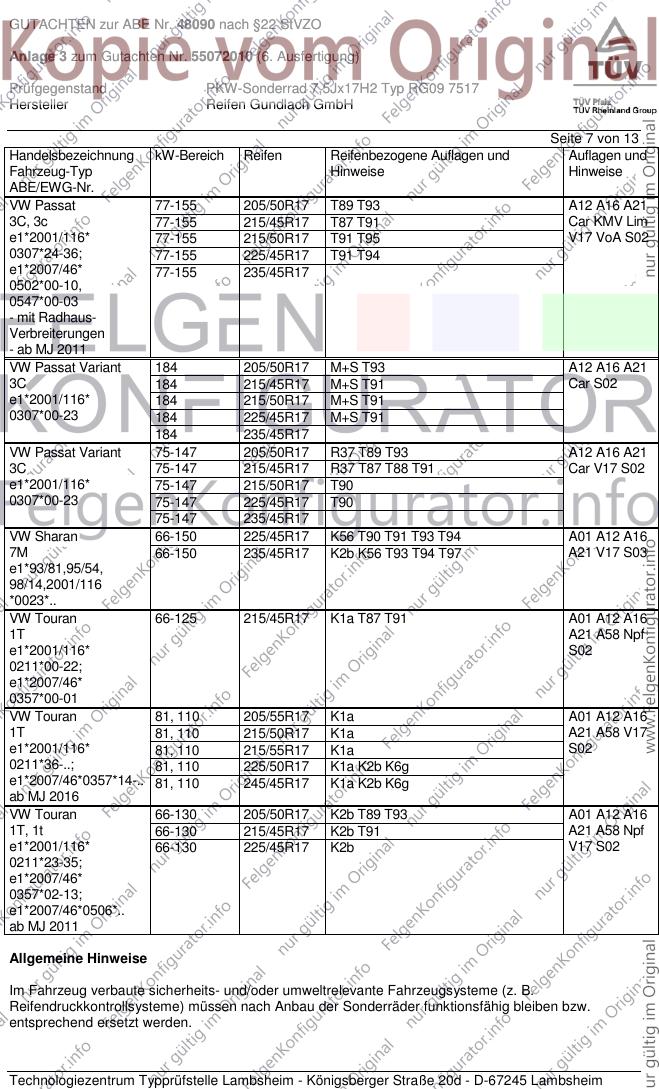

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 7 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 205/50R17 T89 T93 A12 A16 A21
3C, 3c 77-155 215/45R17 T87 T91 Car KMV Lim
e1*2001/116* 77-155 215/50R17 T91 T95 V17 VoA S02
0307*24-36; 77-155 225/45R17 T91 T94
e1*2007/46* 77-155 235/45R17
0502*00-10,
0547*00-03
- mit Radhaus-
Verbreiterungen
- ab MJ 2011
VW Passat Variant 184 205/50R17 M+S T93 A12 A16 A21
3C 184 215/45R17 M+S T91 Car S02
e1*2001/116* 184 215/50R17 M+S T91
0307*00-23 184 225/45R17 M+S T91
184 235/45R17
VW Passat Variant 75-147 205/50R17 R37 T89 T93 A12 A16 A21
3C 75-147 215/45R17 R37 T87 T88 T91 Car V17 S02
e1*2001/116* 75-147 215/50R17 T90
0307*00-23 75-147 225/45R17 T90
75-147 235/45R17
VW Sharan 66-150 225/45R17 K56 T90 T91 T93 T94 A01 A12 A16
7M 66-150 235/45R17 K2b K56 T93 T94 T97 A21 V17 S03
e1*93/81,95/54,
98/14,2001/116
*0023*..
VW Touran 66-125 215/45R17 K1a T87 T91 A01 A12 A16
1T A21 A58 Npf
e1*2001/116* S02
0211*00-22;
e1*2007/46*
0357*00-01
VW Touran 81, 110 205/55R17 K1a A01 A12 A16
1T 81, 110 215/50R17 K1a A21 A58 V17
e1*2001/116* 81, 110 215/55R17 K1a S02
0211*36-..; 81, 110 225/50R17 K1a K2b K6g
e1*2007/46*0357*14-.. 81, 110 245/45R17 K1a K2b K6g
ab MJ 2016
VW Touran 66-130 205/50R17 K2b T89 T93 A01 A12 A16
1T, 1t 66-130 215/45R17 K2b T91 A21 A58 Npf
e1*2001/116* 66-130 225/45R17 K2b V17 S02
0211*23-35;
e1*2007/46*
0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.

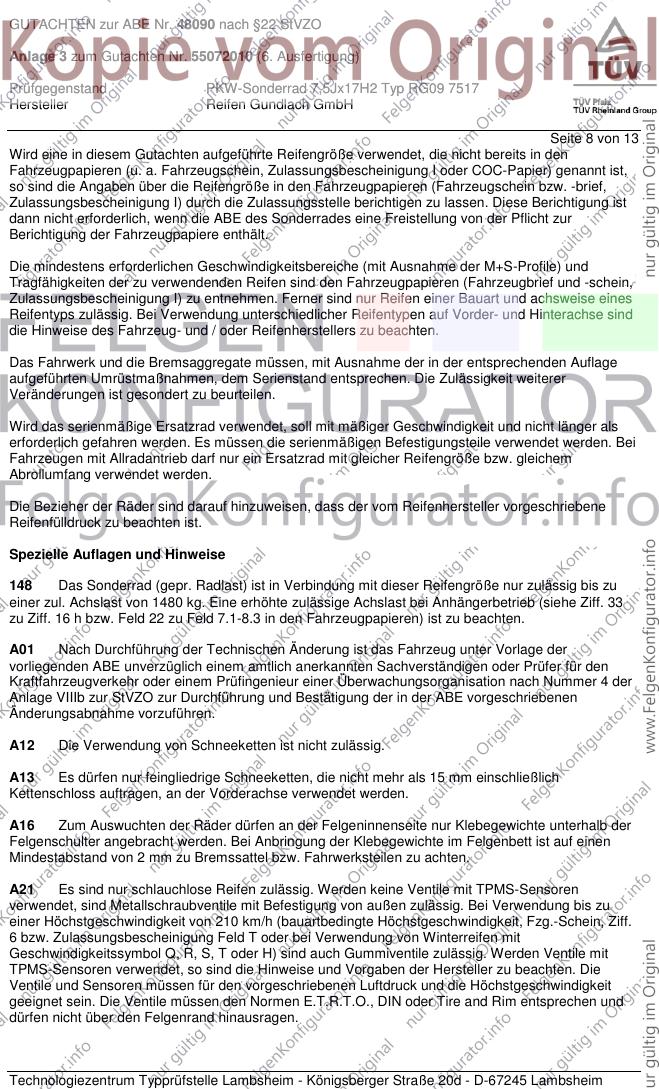

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 8 von 13
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.

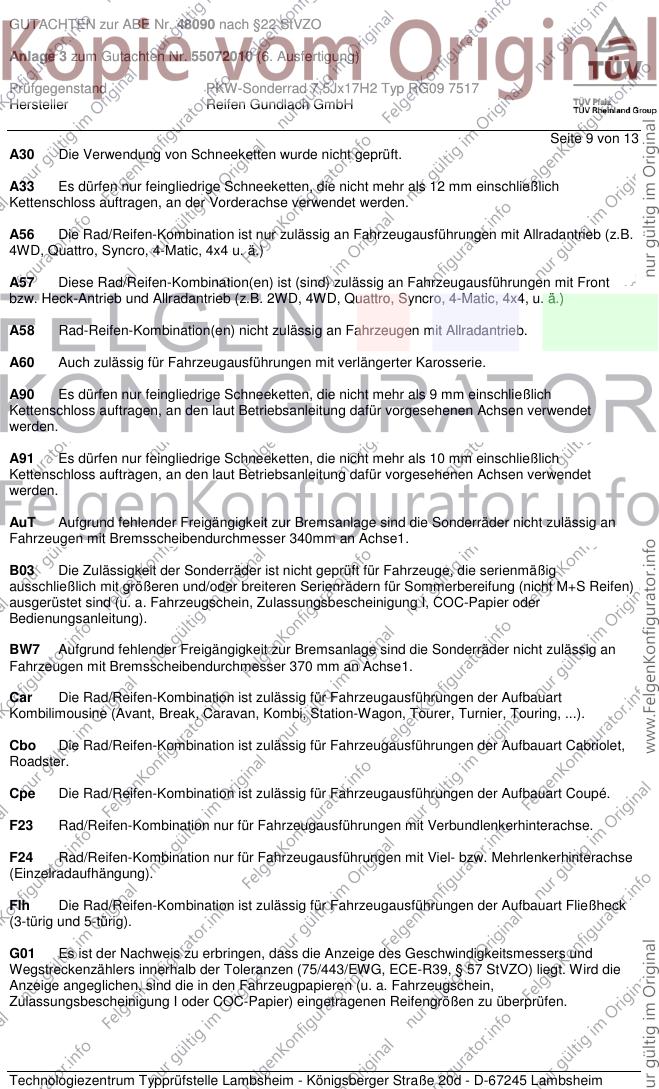

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 9 von 13
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

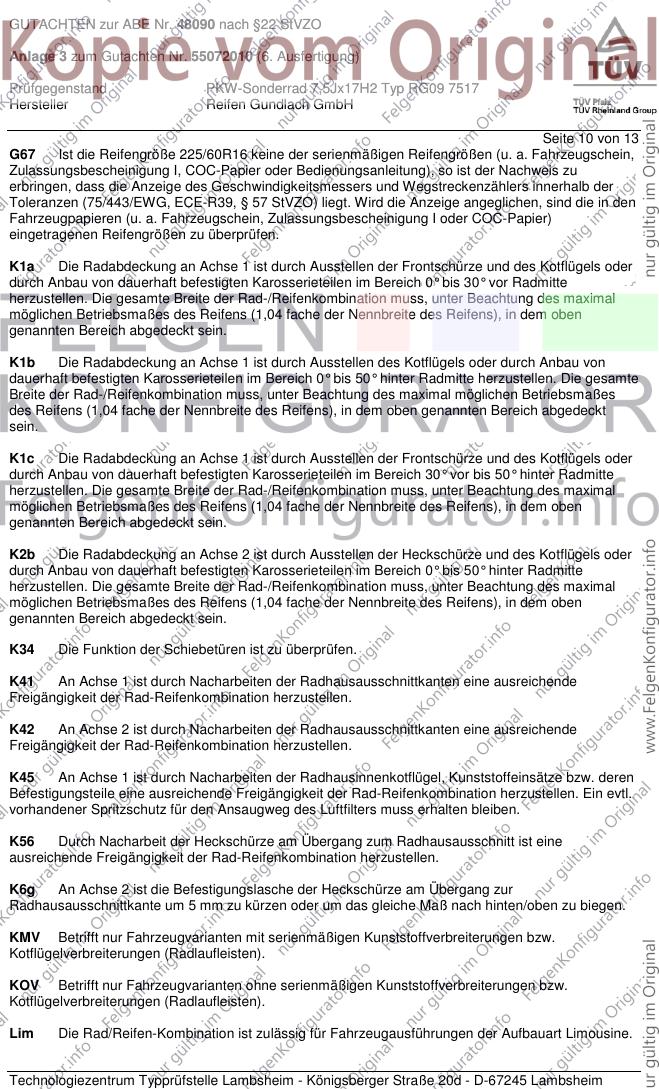

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 10 von 13
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

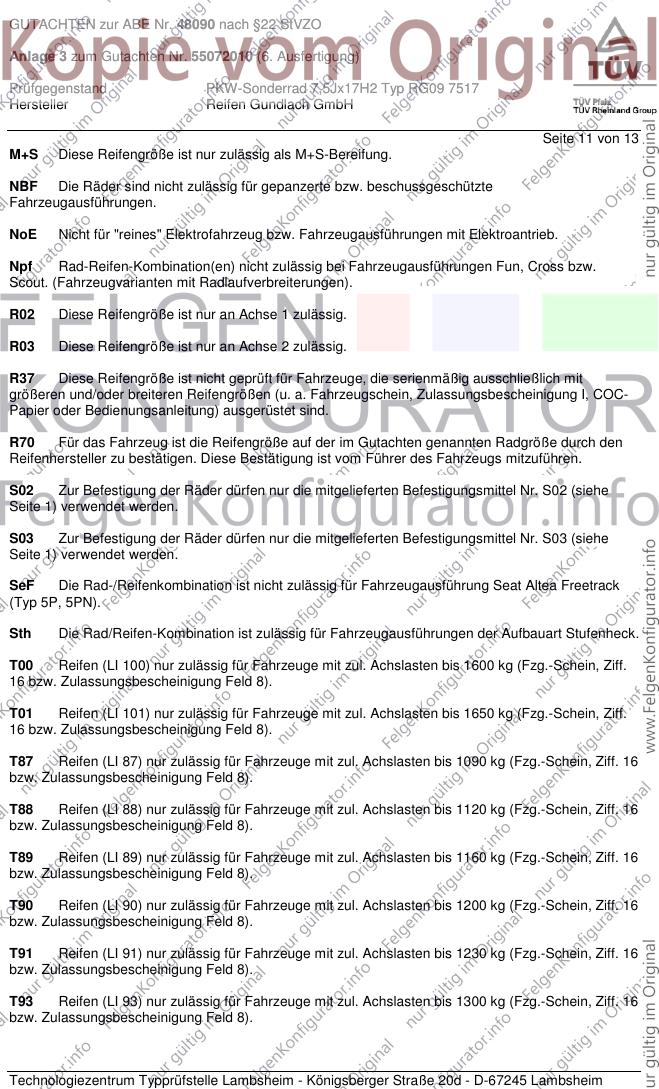

Seite 11 von 13
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

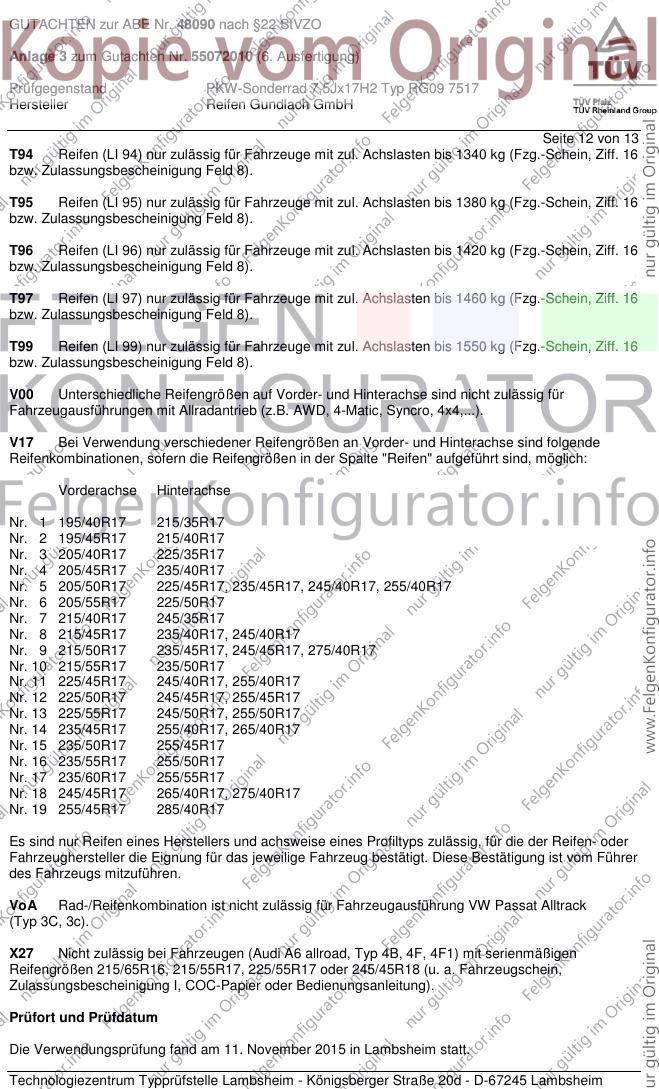

Seite 12 von 13
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen
Reifengrößen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. November 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55072010 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

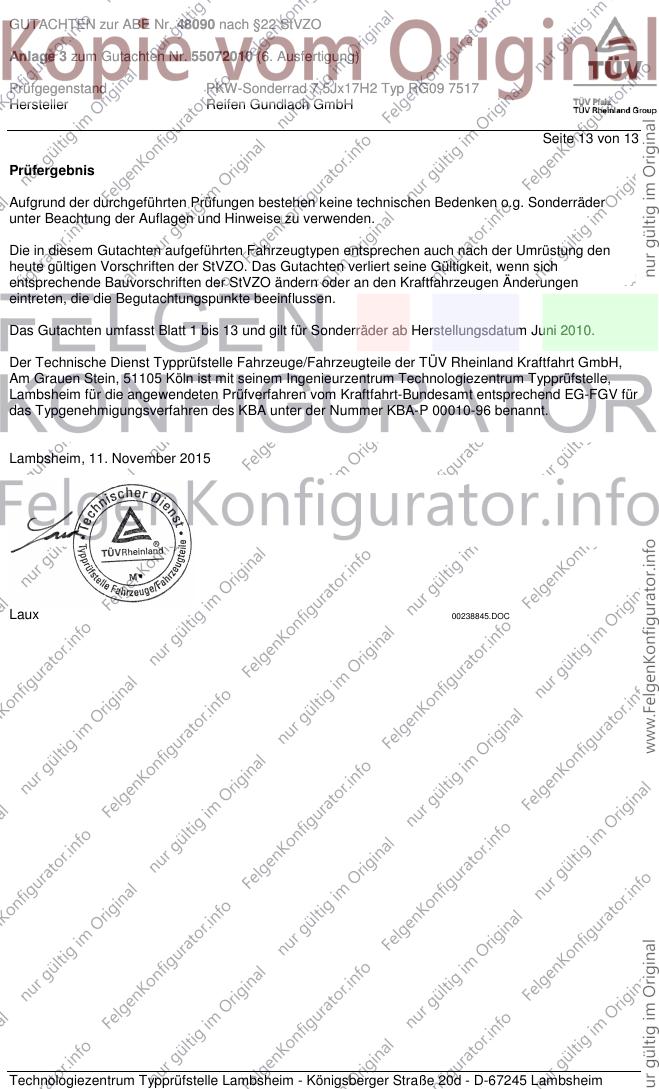

Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Juni 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. November 2015
Laux 00238845.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
