GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 16
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B29
Typ B29-808
Radgröße 8,0Jx18EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
D3 B29-808 D3 / 5/112/57,1 45 750 2250
BA25 Ø66,6-Ø57,1
Kennzeichnungen
§ 22 48567*04
KBA-Nummer 48567
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B29-808 (s.o.)
Radgröße 8,0Jx18EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 140 28
S04 Schraube M14x1,5 Kegel 60° 140 33
S05 Schraube M14x1,5 Kegel 60° 170 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Ford
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A3 77-140 215/40R18 T85 T89 A12 A14 A21
8V 77-140 225/35R18 T87 A57 Cbo F24
e1*2007/46*0607*.. 77-140 225/40R18 Lim V00 V18
- Limousine 77-140 235/35R18 S02
- Cabrio 77-140 235/40R18 A01 G79
77-140 235/40R18 R69
77-140 245/35R18 A01 K1a K2b
Audi A3 Cabriolet 75-147 215/40R18 K1a K1b K56 R37 T85 T89 A01 A12 A14
8P 75-147 225/35R18 K1c K56 T87 A21 A58 Cbo
e1*2001/116*0456*.. 75-147 225/40R18 K1c K56 S02
Audi A3, -/Sportback 184-195 225/40R18 K1c K56 T88 T89 A01 A12 A14
8P, 8PA A21 Flh S02
e1*2001/116*0217*..,
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 215/40R18 K1a K1b K56 R37 T85 T89 A01 A12 A14
8P, 8PA, 8PB 66-147 225/35R18 K1c K56 T87 A21 Flh S02
e1*2001/116*0217*..; 66-147 225/40R18 K1c K56
e1*2001/116*0241*..;
§ 22 48567*04
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A3, -/Sportback 77-140 215/40R18 T85 T89 A12 A14 A21
8V 77-140 225/35R18 T83 T87 A57 F24 Flh
e1*2007/46*0607*.. 77-140 225/40R18 V00 V18 S02
77-140 235/35R18 A01 K1a K2b K3a K6g K8h T86 T90
77-140 245/35R18 A01 K2b K4i K6g K8h R03
Audi A4 74-188 225/40R18 T88 T89 T91 A12 A14 A21
8E 74-188 235/40R18 Car Lim S02
e1*98/14*0151*..,
e1*2001/116*0151*..
Audi A4 162 225/40R18 T88 T89 T91 A12 A14 A21
QB6 162 235/40R18 Car Cbo Lim
e1*2001/116*0243*.. S02
Audi A4 Cabriolet 96-188 225/40R18 T88 T89 T91 T92 A12 A14 A21
8H 96-188 235/40R18 T91 T93 Cbo S02
e1*98/14*0177*..,
e1*2001/116*0177*..
Audi A4 S4 253 225/40R18 M+S T92 A12 A14 A21
8E,8H,QB6 253 235/40R18 T91 T93 Car Cbo Lim
e1*98/14,2001/116* S02
0151,0177,0243*..
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A12 A14 A21
4F, 4F1 89-257 235/40R18 T91 T93 Car Lim NBF
e1*2001/116*0254*.., 89-257 245/40R18 T93 V18 X27 S02
e1*2001/116*0276*..;
e13*2007/46*1080*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 154-171 235/50R18 R37 A12 A14 A21
4E 154-171 245/45R18 R37 T00 T96 BM7 BnK Lim
e1*2001/116*0198*.., 154-171 255/45R18 NBF V18 S02
e1*2001/116*0246*.. 154-171 235/50R18 M+S
154-171 245/45R18 M+S T00 T96
154-171 255/45R18 M+S
Audi A8 110-250 235/50R18 A12 A14 A21
D2 110-309 245/45R18 R35 NBF S02
G850, 265-309 235/50R18 M+S R09
e1*93/81*0005*..; 309 235/45R18 M+S R09
e1*98/14*0005*..
Audi Q3 88-162 225/45R18 A12 A14 A21
8U, 8U1 88-162 225/50R18 A57 S04
e1*2007/46*0591*..; 88-162 235/45R18
e13*2007/46*1163*.. 88-162 245/45R18
Audi Q3 88-162 225/45R18 A12 A14 A21
8U, 8U1 88-162 225/50R18 A57 KMV S04
e1*2007/46*0591*..; 88-162 235/45R18
e13*2007/46*1163*.. 88-162 245/45R18
§ 22 48567*04
- mit Radhaus-
Verbreiterungen
Audi S3 206-228 215/40R18 M+S T85 T89 A12 A14 A21
8V 206-228 225/35R18 T87 A56 Cbo F24
e1*2007/46*0607*.. 206-228 225/40R18 Lim S02
- Limousine 206-228 235/35R18
- Cabrio 206-228 235/40R18
206-228 245/35R18 A01 K1a K2b
Audi S3, -/Sportback 206-228 215/40R18 M+S T89 A12 A14 A21
8V 206-228 225/40R18 A56 F24 Flh
e1*2007/46*0607*.. 206-228 235/35R18 A01 K1a K2b K3a K6g K8h T90 S02
Audi TT 118-155 225/40R18 A33 A14 A21 A57
8J 118-155 225/45R18 A33 Cbo Cpe S02
e1*2001/116* 118-155 235/40R18 A12
0369*00-16; 118-155 245/40R18 A01 A12 K46 K56
0374*00-01; 118-200 225/40R18 A33 M+S
0375*00 118-200 225/45R18 A33 M+S
118-200 235/40R18 A12 M+S
118-200 245/40R18 A01 A12 K46 K56 M+S
Audi TT 132-169 225/40R18 A33 A14 A21 A57
8J 132-169 225/45R18 A33 Cbo Cpe V00
e1*2001/116*0369*17-.. 132-169 235/40R18 A33 V18 S02
ab MJ 2015 (8S) 132-169 245/40R18 A91
Ford Galaxy (I) 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A12 A14
WGR 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A21 S05
e1*93/81,95/54,
2001/116*0024*..
Seat Alhambra 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A12 A14
7MS 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A21 S05
e1*95/54, 98/14,
2001/116*0036*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 A01 A12 A14
5P, 5PN 63-155 225/35R18 K1c T83 T87 A21 A60 Flh
e9*2001/116*0050*..; 63-155 225/40R18 K1c T88 T91 KOV SeF Sth
e9*2007/46*0012*.. S02
Seat Ateca 85, 110 215/50R18 A91 R70 A14 A21 A58
5FP 85, 110 225/45R18 A33 F23 V18 S03
e9*2007/46*6394*.. 85, 110 225/50R18 A01 A12 G01
- Frontantrieb 85, 110 235/45R18 A12
85, 110 245/40R18 A12
85, 110 245/45R18 A12
Seat Ateca 4drive 110, 140 215/50R18 A91 R70 A14 A21 A56
5FP 110, 140 225/45R18 A33 F24 S03
e9*2007/46*6394*.. 110, 140 225/50R18 A12
110, 140 235/45R18 A12
110, 140 245/45R18 A12
Seat Leon 63-155 215/40R18 R37 T85 T89 A12 A14 A21
1P, 1PN 63-155 225/35R18 A01 K1a K2b R37 T83 T87 A58 Flh S02
e9*2001/116*0052*..; 63-195 225/40R18 A01 K1a K2b
§ 22 48567*04
e9*2007/46*0013*..
Seat Leon 81-135 215/40R18 T85 T89 A12 A14 A21
5F 81-135 225/35R18 T83 T87 Car F24 Flh
e9*2007/46*0094*.. 81-135 225/40R18 KOV S02
81-135 235/35R18 A01 K1a K2b K6j
Seat Leon 63 - 110 215/40R18 T85 A12 A14 A21
5F 63 - 110 225/35R18 T83 A58 Car F23
e9*2007/46*0094*.. 63 - 110 225/40R18 Flh KOV S02
63 - 110 235/35R18 A01 K1a K2b
Seat Leon Cupra 195,206 215/40R18 T85 T89 A12 A14 A21
5F 195-213 225/40R18 A58 BW7 Car
e9*2007/46*0094*.. 195-213 235/35R18 A01 K1a K2b K6j F24 Flh S02
195-213 235/35R18 A01 K1v K2h K6j
Seat Leon X-Perience 81-135 215/45R18 A12 A14 A21
5F 81-135 225/40R18 A57 Car F24
e9*2007/46*0094*.. 81-135 225/45R18 KMV S02
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 A12 A14 A21
1Z 55-147 225/40R18 A01 K1a T88 T89 T91 Car Lim Npf
e11*2001/116*0230*..; S02
e11*2007/46*0012*..
Skoda Octavia (III) 63-110 215/40R18 A12 A14 A21
5E 63-110 225/35R18 T87 A58 Car F23
e11*2007/46*0243*..; 63-110 225/40R18 Lim Npf V18
e11*2007/46*0244*.. 63-110 235/35R18 S02
63-110 235/40R18
63-110 245/35R18 A01 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Skoda Octavia (III) 132-169 245/35R18 A01 A58 K1a K1b K2b A12 A14 A21
5E 77-169 215/40R18 A57 T85 T89 Car F24 Lim
e11*2007/46*0243*.. 77-169 225/35R18 A57 T87 Npf V00 V18
77-169 225/40R18 A57 S02
77-169 235/35R18 A57
77-169 235/40R18 A01 A57 G01
Skoda Octavia Scout (II) 103-118 225/45R18 A12 A14 A21
1Z 103-118 235/40R18 A01 K1c A56 Car KMV
e11*2001/116*0230*21-..; 103-118 245/40R18 A01 K1c K56 S02
e11*2007/46*0012*..
Skoda Octavia Scout (III) 110-135 215/45R18 M+S A12 A14 A21
5E 110-135 225/40R18 A56 Car F24
e11*2007/46*0243*.. 110-135 225/45R18 S02
Skoda Superb (II) 77-191 225/40R18 T92 A12 A14 A21
3T Car Lim S02
e11*2001/116*0326*00-31;
e11*2007/46*0014*00-21
Skoda Superb (III) 88-206 215/45R18 A91 T89 T93 A14 A21 A57
3T 88-206 225/45R18 A12 Car Lim V00
§ 22 48567*04
e11*2001/116*0326*32-..; 88-206 235/40R18 A12 V18 S03
e11*2007/46*0014*22-.. 88-206 235/45R18 A12
88-206 245/40R18 A12
Skoda Yeti 77-125 215/45R18 T89 T93 A12 A14 A21
5L 77-125 225/40R18 T89 T91 T92 A57 S02
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95
e11*2007/46*0034*.. 77-125 235/40R18 T91 T93
77-125 245/40R18 A01 K1b
VW Beetle, /Cabrio (II) 77-162 215/45R18 A12 A14 A21
16 77-162 215/50R18 R70 A58 Cbo Flh
e1*2007/46*0539*.. 77-162 225/45R18 V18 S02
77-162 235/40R18
77-162 235/45R18
77-162 245/40R18
77-162 245/45R18
VW Bus (T4) 50-103 235/45R18 G01 K41 K42 T94 T98 T99 150 A01 A12 A14
7DB 50-103 245/40R18 K42 T97 150 A21 K1c K2b
e1*96/79*0067*.., 50-103 245/45R18 G01 K41 K42 K45 LK6 T00 T96 150 K34 S05
e1*98/14*0067*..
VW Bus (T4) 65-150 235/45R18 K1c K2b K41 T98 T99 150 A01 A12 A14
7DZ 65-150 245/40R18 K1c K2b T97 150 A21 K34 K42
e1*97/27*0095*.., 65-150 245/45R18 G67 K1c K2b T00 T96 150 R70 VJ8 S05
e1*98/14*0095*.. 65-150 255/45R18 K2b R03 T99 150
VW Bus (T4), Transporter 50-103 235/45R18 G01 K41 K42 T94 T98 T99 150 A01 A12 A14
70X02.., 70X12.. 50-103 245/40R18 K42 T93 T97 150 A21 K1a K2b
H297-300, 304, 306, K34 S05
H322-327
VW Bus (T4), Transporter 50-103 235/45R18 G01 K41 K42 T98 T99 150 A01 A12 A14
7DW, 7DWA 50-103 245/40R18 K42 T97 150 A21 K1c K2b
e1*96/79, 98/14* K34 S05
0066,0120*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW E-Golf (VII) 85 215/40R18 T89 A12 A14 A21
AU 85 225/35R18 T87 A58 F24 Flh
e1*2007/46*0623*10-.. 85 225/40R18 S02
(24,2 kWh-Batterie) 85 235/35R18 A01 K1a K2b K3c T86 T90
VW E-Golf (VII) 85 215/40R18 T89 A12 A14 A21
AU 85 225/35R18 T87 A58 F23 Flh
e1*2007/46*0623*10-.. 85 225/40R18 S02
(24,2 kWh-Batterie) 85 235/35R18 A01 K1a K2b K3c K6g
VW EOS 85-184 215/45R18 A12 A14 A21
1F 85-184 225/40R18 A58 Cbo V18
e1*2001/116*0349*.. 85-191 215/45R18 M+S S02
- incl. Facelift 2011 85-191 225/40R18 M+S
85-191 235/40R18
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A12 A14
1K 55-169 225/35R18 K1c R37 T83 T87 A21 Flh S02
e1*2001/116*0242*00-24 55-184 225/40R18 K1c
VW Golf (V) Variant 59-147 215/40R18 K1a K1b K2b K56 T85 T89 A01 A12 A14
1KM 59-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A21 A58 Car
§ 22 48567*04
e1*2001/116*0328*00-14 59-147 225/40R18 K1c K27 K2b K44 K46 K56 S02
VW Golf (VI) 59-173 215/40R18 K1a K2b T85 T89 A01 A12 A14
1K 59-173 225/35R18 K1a K2b T83 T87 A21 Cbo Flh
e1*2001/116*0242*25-..; 59-173 225/40R18 K1a K2b V18 S02
e1*2007/46*0490*.. 59-173 235/35R18 K1c K2b K3a K6g K8d T86 T90
- Fließheck/Cabrio 59-173 235/40R18 K1c K2b K3a K6g K8d
59-173 245/35R18 K1c K2c K3a K6h K8i
VW Golf (VI) Variant 59-118 215/40R18 K1a K2b K6g T85 T89 A01 A12 A14
1KM 59-118 225/35R18 K1a K2b K6g T83 T87 A21 Car S02
e1*2001/116*0328*..; 59-118 225/40R18 K1a K2b K6g
e1*2007/46*0492*.. 59-118 235/35R18 K1c K2b K3a K6h K8d T86 T90
59-118 235/40R18 K1c K2b K3a K6h K8d
VW Golf (VII) /-Variant 63-169 215/40R18 T85 T89 A12 A14 A21
AU, AUV, 1K 63-195 215/40R18 M+S T85 T89 A57 Car F24
e1*2007/46*0623*.., 63-195 225/35R18 T83 T87 Flh KOV NoE
e1*2007/46*0627*..; 63-195 225/40R18 S02
e1*2007/46*0490*05-.. 63-195 235/35R18 A01 K1a K2b K3c T86 T90
VW Golf (VII) /-Variant 63 - 90 215/40R18 T85 A12 A14 A21
AU, AUV, 1K 63 - 90 225/35R18 T83 A58 Car F23
e1*2007/46*0623*.., 63 - 90 225/40R18 Flh KOV NoE
e1*2007/46*0627*..; 63 - 90 235/35R18 A01 K1a K2b K3c K6g S02
e1*2007/46*0490*05-..
VW Golf (VII) GTE Hybrid 110 215/40R18 T89 A12 A14 A21
AU 110 225/35R18 T87 A58 F24 Flh
e1*2007/46*0623*11-.. 110 225/40R18 S02
110 235/35R18 A01 K1a K2b K3c T86 T90
VW Golf Alltrack (VII) 81-135 215/45R18 A12 A14 A21
AUV 81-135 225/40R18 A56 Car F24
e1*2007/46*0627*.. 81-135 225/45R18 KMV S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Golf Plus 55-125 215/40R18 T85 T89 A12 A14 A21
1KP 55-125 225/40R18 A01 K1a K1b K2b K56 T88 T89 A58 Flh S02
e1*2001/116*0304*..; 55-85 225/35R18 A01 K1a K1b K2b T87
e1*2007/46*0491*..
VW Golf R (VI) 188-199 215/40R18 T89 A12 A14 A21
1K 188-199 225/40R18 Cbo Flh V18
e1*2001/116*0242*33-.. 188-199 235/35R18 A01 K1c K2b K3a K6g K8d T90 S02
188-199 235/40R18 A01 K1c K2b K3a K6g K8d
188-199 245/35R18 A01 K1c K2c K3a K6h K8i
VW Golf R (VII) 206, 221 215/40R18 T89 A12 A14 A21
AU 206, 221 225/40R18 A56 F24 Flh
e1*2007/46*0623*.. 206, 221 235/35R18 A01 K1a K2b K3c T86 T90 S02
VW Golf R Variant(VII) 221 215/40R18 M+S T89 A12 A14 A21
AUV 221 225/40R18 A56 Car F24
e1*2007/46*0627*.. 221 235/35R18 A01 K1a K2b K3c T86 T90 S02
VW Golf Sportsvan 92, 110 215/40R18 T85 T89 A12 A14 A21
AUV 92, 110 225/35R18 T83 T87 A58 F24 Flh
e1*2007/46*0627*.. 92, 110 225/40R18 S02
§ 22 48567*04
92, 110 235/35R18 A01 K1a K2b K3c T86 T90
VW Golf Sportsvan 63-85 215/40R18 T85 A12 A14 A21
AUV 63-85 225/35R18 T83 A58 F23 Flh
e1*2007/46*0627*.. 63-85 225/40R18 S02
63-85 235/35R18 A01 K1a K2b K3c K8g
VW Jetta 77 - 155 205/40R18 T86 A12 A14 A21
16, 16H 77 - 155 215/40R18 A01 K1a K1b K2b T89 A58 Sth V18
e1*2007/46*0539*..; 77 - 155 225/40R18 A01 K1c K2b K3a K6g K8e S02
e1*2007/46*0584*.. 77 - 155 235/35R18 A01 K1c K2b K3a K6g K8e T86
77 - 155 235/40R18 A01 K1c K2b K3a K6g K8e
77 - 155 245/35R18 A01 K2b K6h K6i K8m R03
VW Jetta 66-147 215/40R18 K1a K1b K2b K56 T85 T89 A01 A12 A14
1KM 66-147 225/35R18 K1c K27 K2b K44 K46 K56 T87 A21 A58 Sth
e1*2001/116*0328*.. 66-147 225/40R18 K1c K27 K2b K44 K46 K56 S02
VW Passat 75-147 215/45R18 A12 A14 A21
3C 75-147 225/40R18 T88 T89 Lim V18 S02
e1*2001/116*0307*00-23 75-147 235/40R18 A01 K1a K46 K56
VW Passat 184 215/45R18 M+S A12 A14 A21
3C 184 225/40R18 M+S T88 T89 Lim S02
e1*2001/116*0307*00-23 184 235/40R18 A01 K1a K46 K56
VW Passat 88-206 215/45R18 A91 T89 T93 A14 A21 A57
3C 88-206 225/45R18 A12 Car Lim V00
e1*2001/116*0307*37-.. 88-206 235/40R18 A12 V18 VoA S03
- Limousine / Variant 88-206 235/45R18 A12
ab MJ 2015 (B8/3G) 88-206 245/40R18 A12
VW Passat 77-155 215/45R18 T89 T93 A12 A14 A21
3C, 3c 77-155 225/40R18 T88 T92 Car Lim V18
e1*2001/116*0307*24-36; 77-155 235/40R18 A01 K1a K2b VoA S02
e1*2007/46* 77-155 245/35R18 A01 K1a K2b K4i K6g T88 T92
0502*00-10,
0547*00-03
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 215/45R18 T89 T93 A12 A14 A21
3C, 3c 77-155 225/40R18 T88 T92 Car KMV Lim
e1*2001/116*0307*24-36; 77-155 235/40R18 V18 VoA S02
e1*2007/46* 77-155 245/35R18 A01 K4i K6g T88 T92
0502*00-10,
0547*00-03
- mit Radhaus- Verbreite-
rungen
- ab MJ 2011
VW Passat Variant 184 235/40R18 A01 K1a K2b A12 A14 A21
3C Car S02
e1*2001/116*0307*00-23
VW Passat Variant 75-147 215/45R18 T89 T93 A12 A14 A21
3C 75-147 225/40R18 T88 T89 T91 Car V18 S02
e1*2001/116*0307*00-23 75-147 235/40R18 A01 K1a K2b
VW Phaeton 165-246 235/50R18 T01 T97 150 A12 A14 A21
3D, 3d 165-246 245/45R18 T00 T96 150 BnK Lim V18
e1*98/14*0189*..; 165-246 255/45R18 T03 T99 150 W11 S02
e1*2001/116*0189*..;
§ 22 48567*04
DE*2007/46*0452*..;
e1*2007/46*0452*..
VW Sharan 66-150 225/40R18 K1a K2c K56 T91 T92 A01 A12 A14
7M 66-150 235/40R18 K1c K2c K42 K46 K56 T91 T93 T95 A21 S05
e1*93/81,95/54,
98/14,2001/116
*0023*..
VW Tiguan (I) 81-155 225/50R18 A12 A14 A21
5N 81-155 235/50R18 KMV S03
e1*2001/116*0450*00-23; 81-155 245/45R18
e1*2007/46*0487*00-14 81-155 255/45R18
- incl. Facelift 2011
- mit Radhaus-
Verbreiterungen
VW Tiguan (I) 81-155 225/50R18 A12 A14 A21
5N 81-155 235/50R18 S03
e1*2001/116*0450*11-23; 81-155 245/45R18
e1*2007/46*0487*02-14 81-155 255/45R18
- ab Facelift 2011
VW Tiguan (I) 81-155 225/50R18 A12 A14 A21
5N 81-155 235/50R18 A01 K2b S03
e1*2001/116*0450*00-10; 81-155 245/45R18
e1*2007/46*0487*00-01 81-155 255/45R18 A01 K2b
VW Touran (I) 66-125 215/40R18 K1a K2b T89 A01 A12 A14
1T A21 A58 Npf
e1*2001/116*0211*00-22; S02
e1*2007/46*0357*00-01
VW Touran (I) 66-125 215/40R18 K2b T89 A01 A12 A14
1T, 1t 66-130 225/40R18 K1a K2b T88 T92 A21 A58 Npf
e1*2001/116*0211*23-35; S02
e1*2007/46*0357*02-13;
e1*2007/46*0506*..
ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
VW Touran (II) 81-140 215/45R18 K1a T89 T93 A01 A12 A14
1T 81-140 225/45R18 K1a A21 A58 V18
e1*2001/116*0211*36-..; 81-140 235/45R18 K1a K2b K6g S03
e1*2007/46*0357*14-.. 81-140 245/40R18 K1c K2b K3c K6h
ab MJ 2016
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
§ 22 48567*04
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH

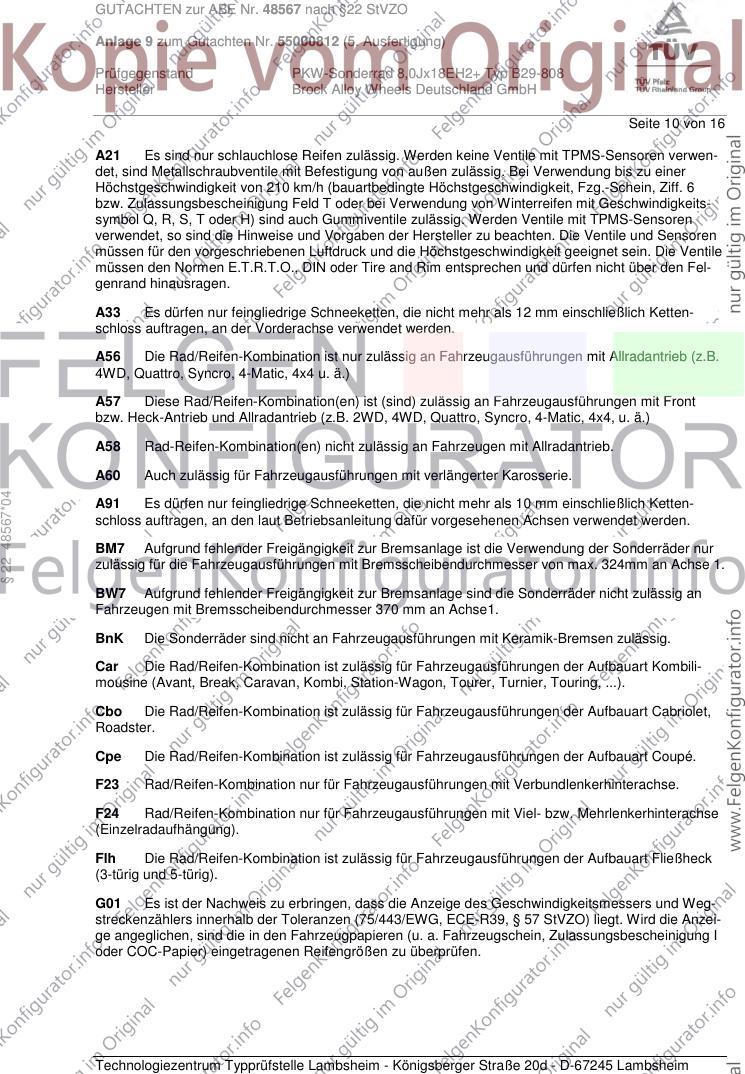

Seite 10 von 16
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
§ 22 48567*04
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
BM7 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nur
zulässig für die Fahrzeugausführungen mit Bremsscheibendurchmesser von max. 324mm an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH

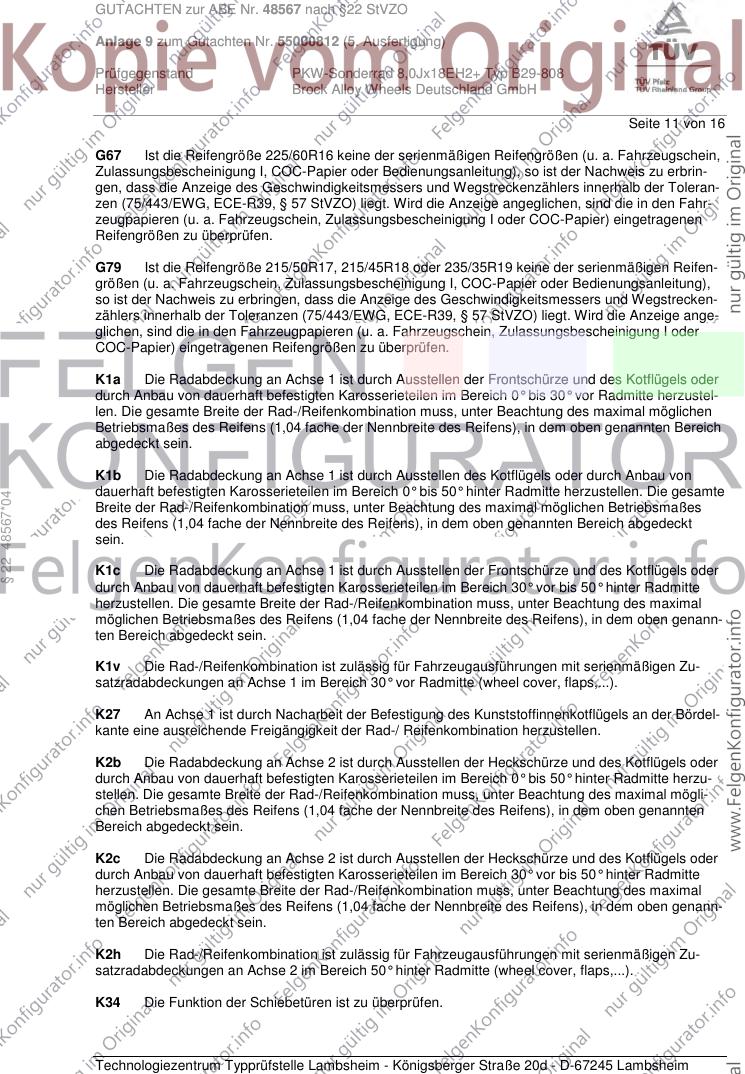

Seite 11 von 16
G67 Ist die Reifengröße 225/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung),
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
§ 22 48567*04
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K34 Die Funktion der Schiebetüren ist zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH

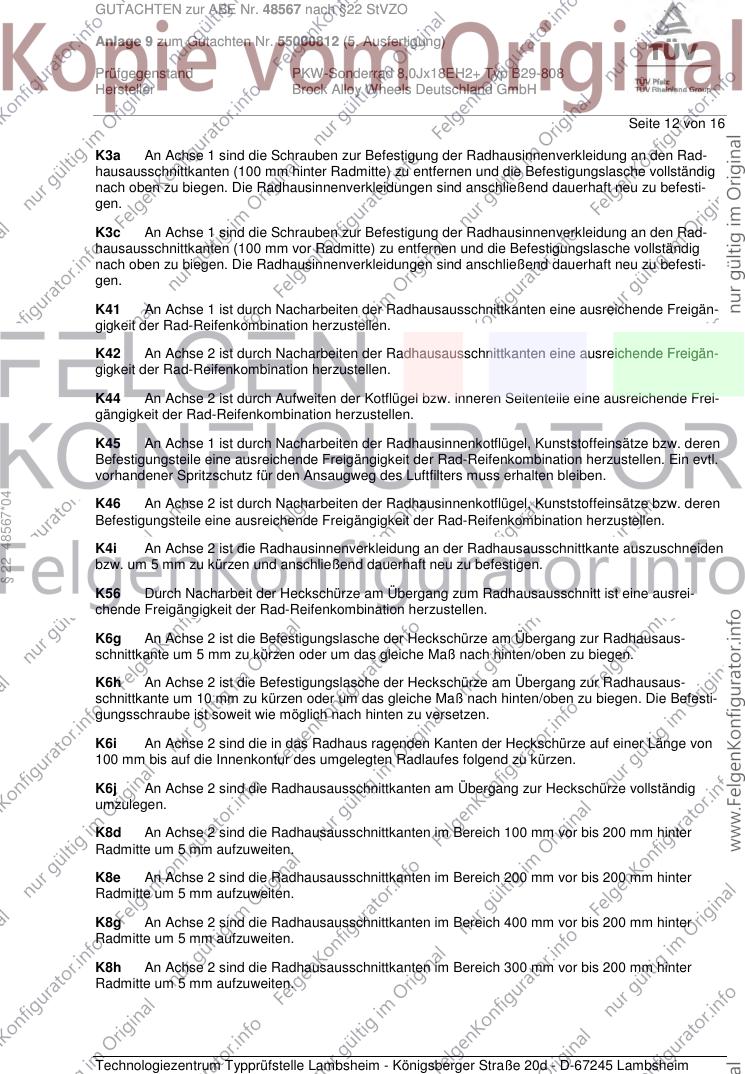

Seite 12 von 16
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
§ 22 48567*04
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH

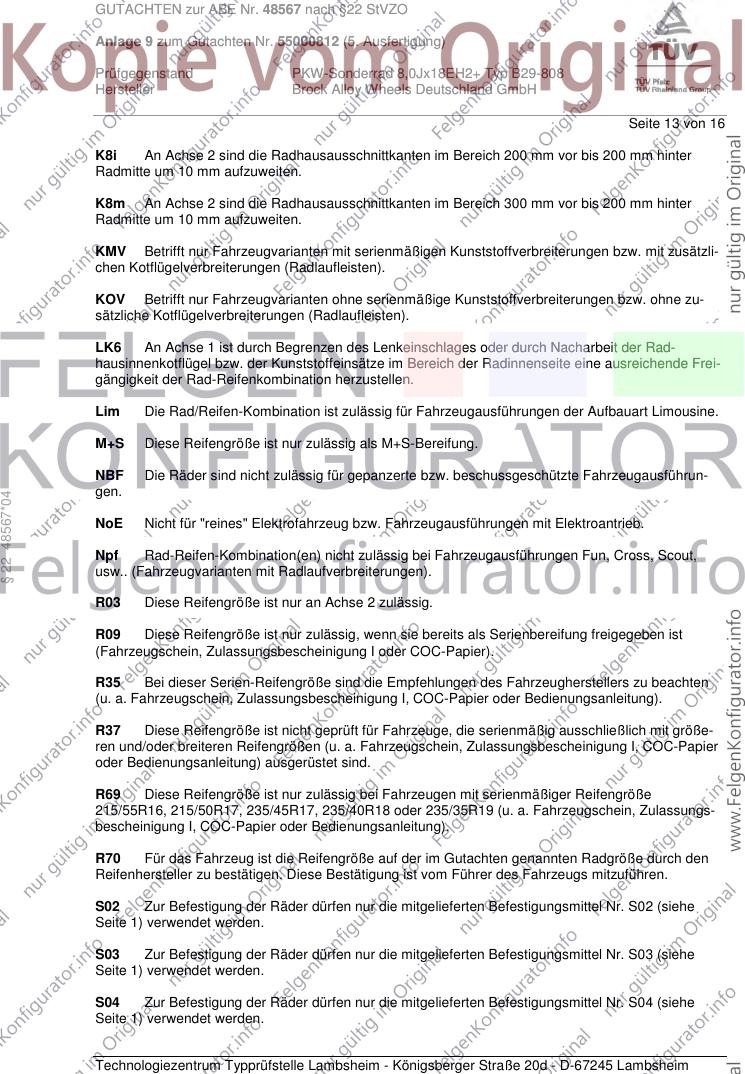

Seite 13 von 16
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
§ 22 48567*04
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungs-
bescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH

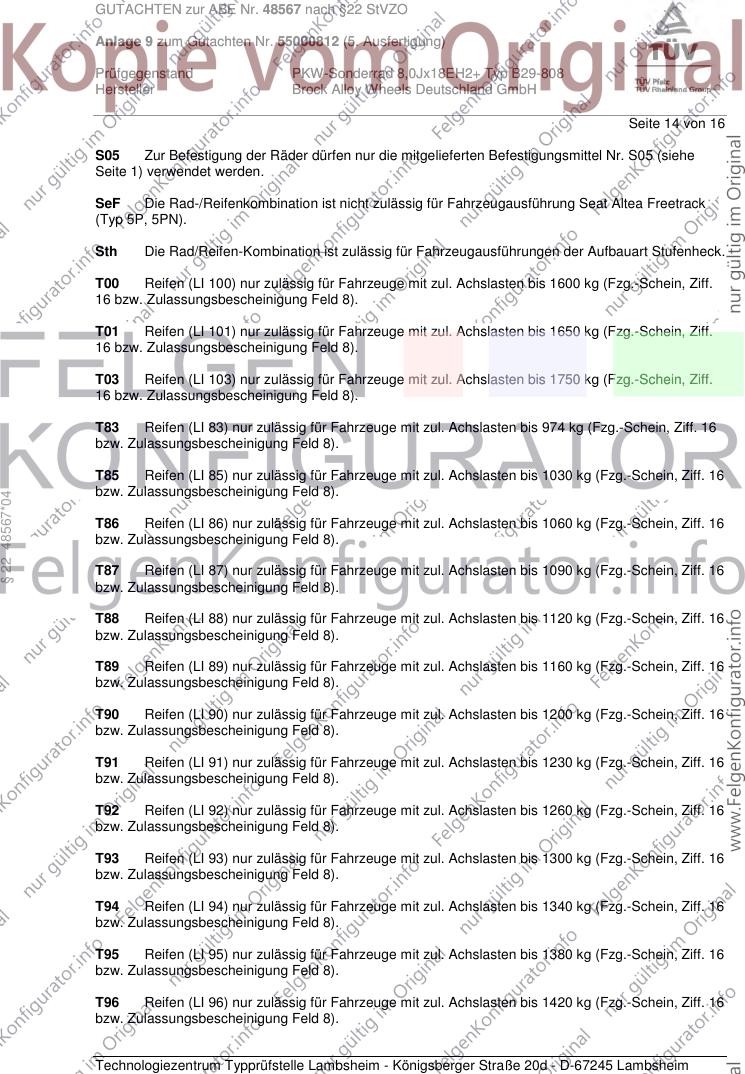

Seite 14 von 16
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 48567*04
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH

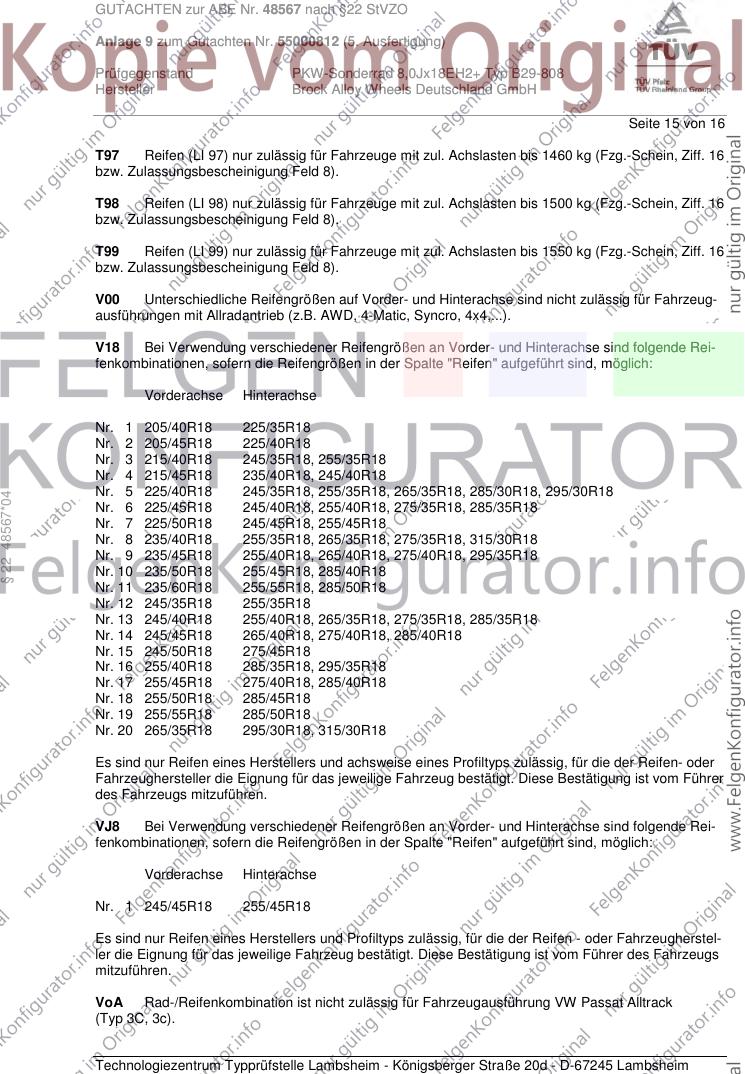

Seite 15 von 16
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
§ 22 48567*04
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VJ8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/45R18 255/45R18
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen - oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55000812 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH

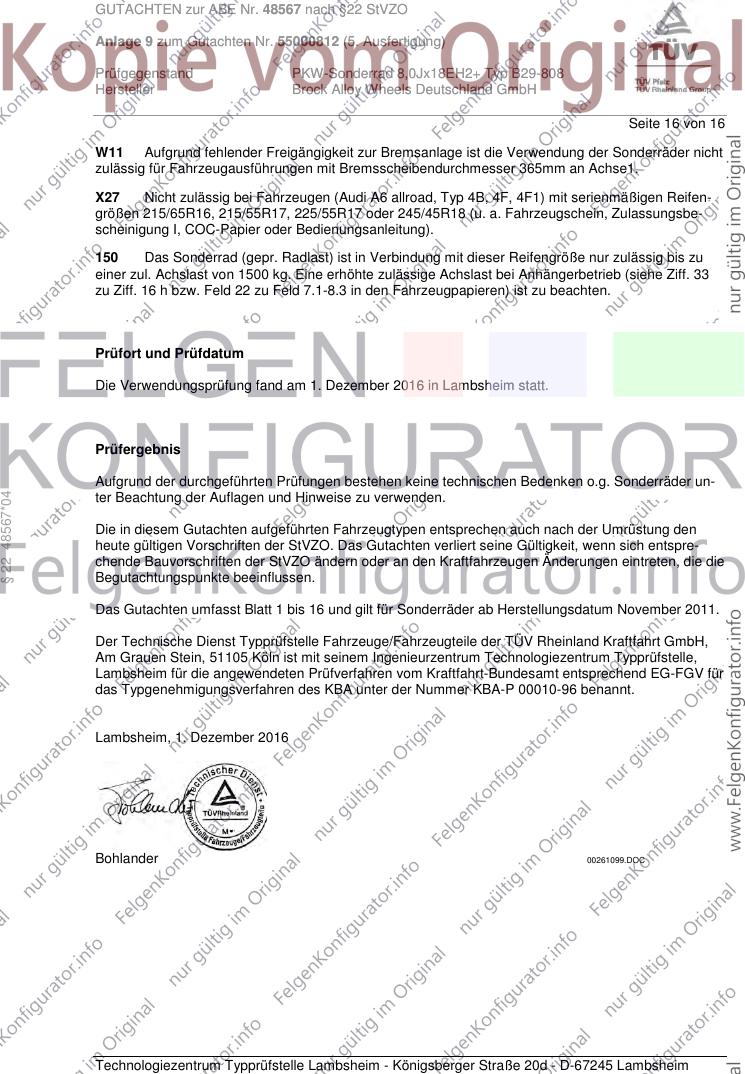

Seite 16 von 16
W11 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 365mm an Achse1.
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
§ 22 48567*04
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Bohlander 00261099.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
